TWS耳机迅速发展的这几年，入耳检测功能始终是选择TWS耳机时需要考虑的选项。依靠光学传感器所实现的摘取自动暂停/佩戴自动播放的入耳检测功能，有效提升了用户的使用体验。而且随着技术的发展成本降低，使得更多档位的TWS耳机能够配置这一功能。但入耳检测功能却一直未在头戴蓝牙耳机上得到广泛应用。这其中有头戴耳机相比TWS耳机直接塞入耳内的佩戴方式，在检测准确度上的不足，也有头戴耳机由于防尘网布的存在使得光学传感器在检测过程中光线受阻的问题。
面对这一问题，多数支持佩戴检测的产品都采取了直接在耳罩内侧开孔。但这样一定程度上牺牲掉了产品外观的完整性和美观。此次我爱音频网为大家带来的这款由利音电声生产的神秘产品在未开孔的情况下实现了佩戴检测功能，并且还支持主动降噪、通话扩音，有线/无线模式等。下面就让我们一起看看这款产品的内部构造吧~
一、降噪头戴蓝牙耳机 F01S 开箱
包装盒采用了黑色背景，正面大面积区域有产品外观素描图。下方信息有：ams WIRELESS 5.0，产品名称：F01S 降噪蓝牙耳机。
包装盒背面有产品的多项特点，包括人声增强、噪音消除、续航时间18h、无线/有线模式、轻盈舒适、无线连接 5.0、通话扩音、支持EDR+HFP+A2DP、降噪深度23dB±3dB；以及黑色、宝石蓝、中国红、玫瑰金四种配色；以及 F01S 降噪蓝牙耳机等。
侧面有 Noise Cancelling Bluetooth Headphones 和图展示的兼容安卓、平板、iOS信息。
底部有产品名称：F01S 降噪蓝牙耳机和这款产品的颜色：黑色
顶部也是 Noise Cancelling Bluetooth Headphones 降噪蓝牙耳机字样。

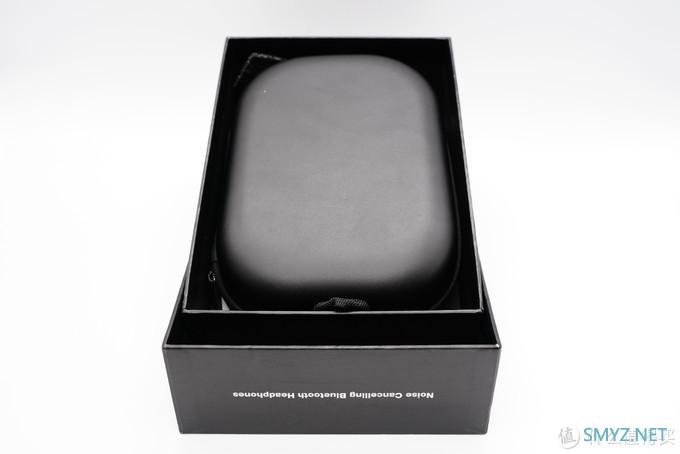

打开包装盒，耳机置于收纳盒内。
包装盒内物品包括：收纳盒、耳机、充电线、音频线、产品说明书。

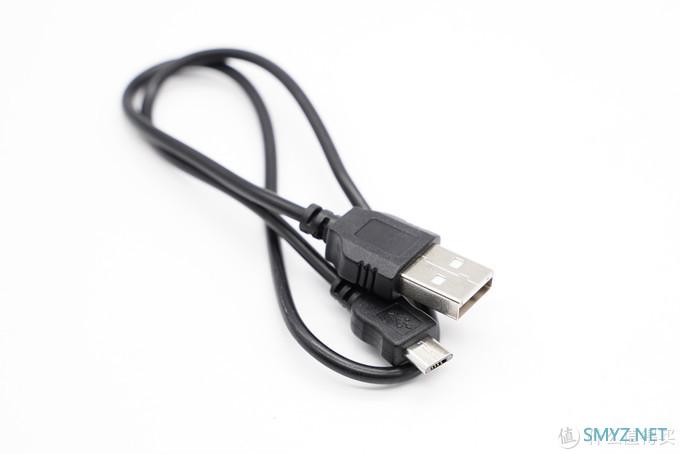

USB-A to Micro-USB 充电线。

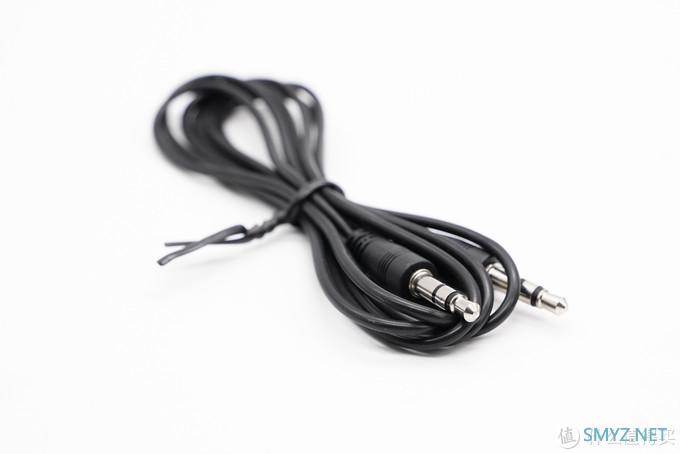

3.5mm音频线，均为三段式结构。

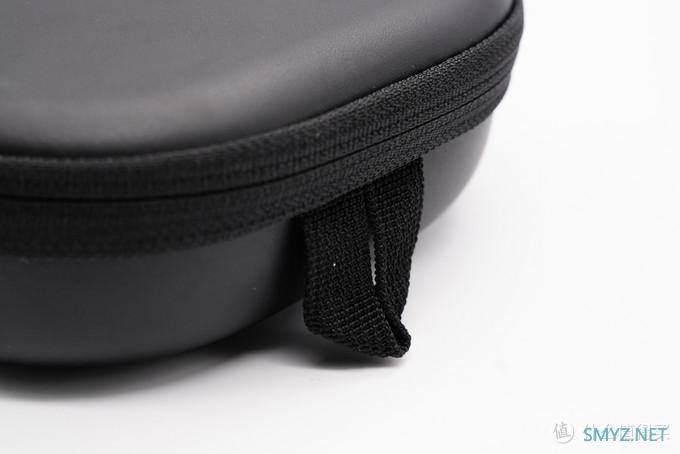

收纳盒编织手提带特写。
收纳盒拉链特写。

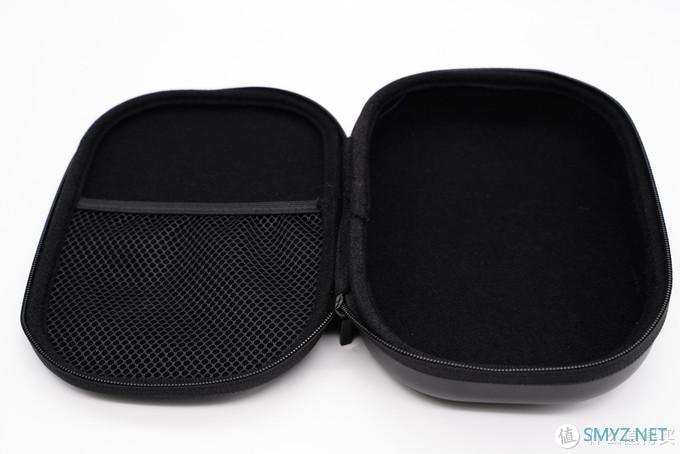

收纳盒内侧特写，盖子上有网格袋。

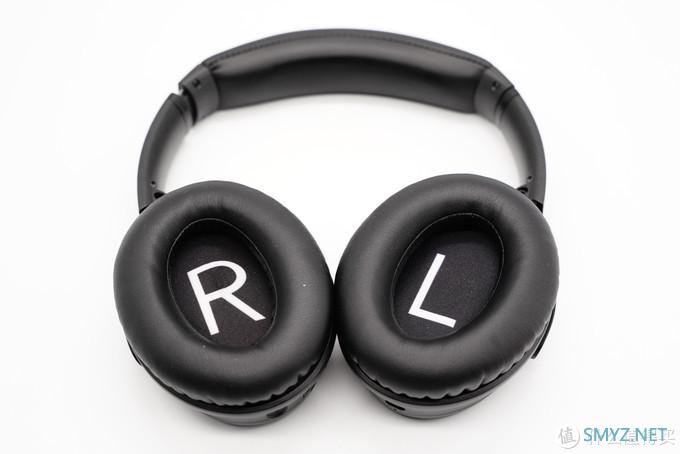

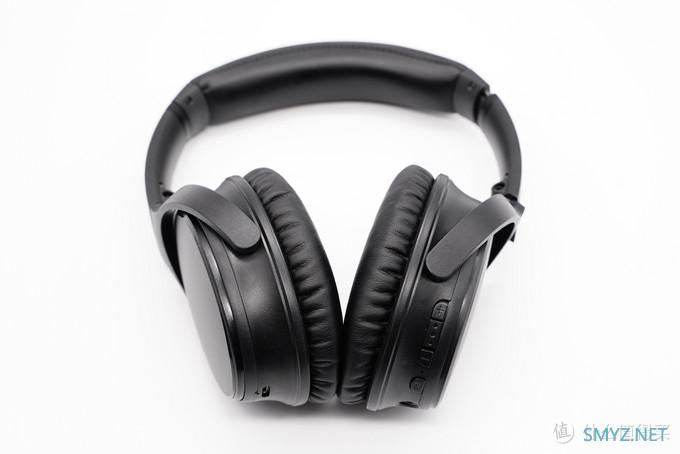

耳机内侧外观一览。耳罩内有R/L右左标识。

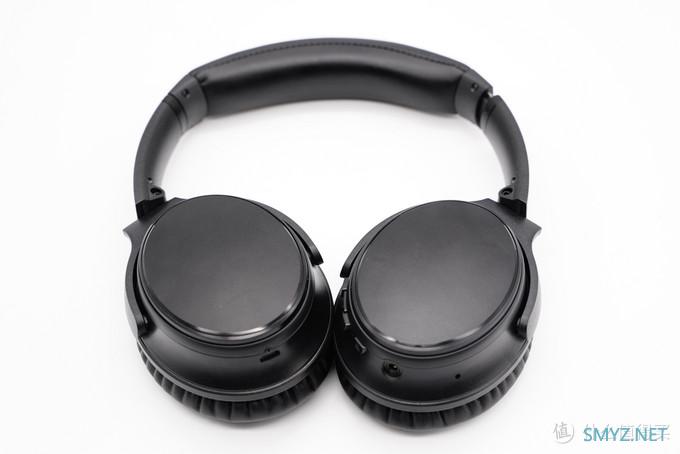

耳机外侧外观一览。

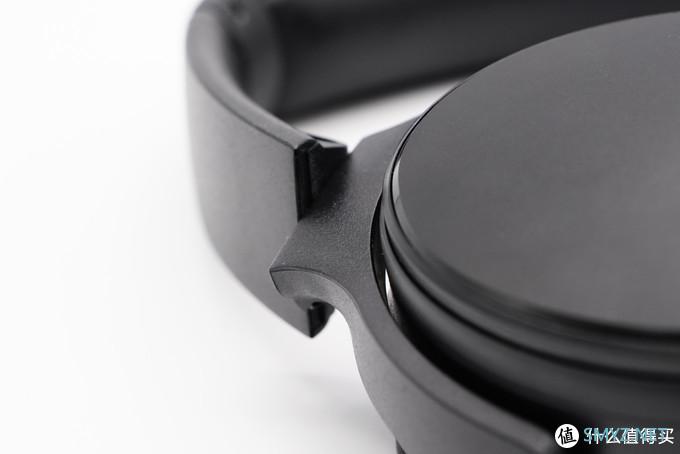

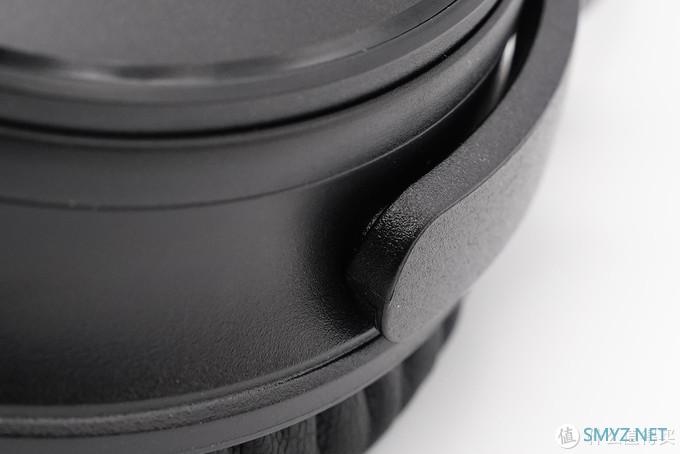

耳机铰链结构特写，可实现旋转和向内折叠。
头梁与耳机结构特写，采用了较为常规的弧形支架设计。

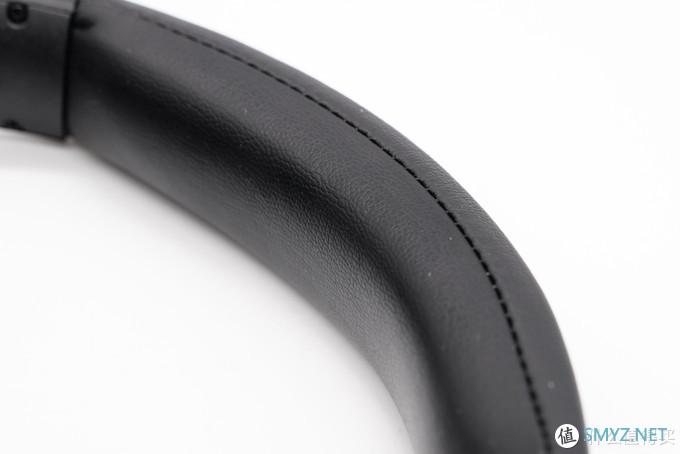

头梁内侧头垫特写，类皮革材质包裹，内部有柔软填充物。
右耳功能按键区域特写，依次为音量+/下一首、多功能按键（关/开机、接听/挂断、暂停/播放）、音量－/上一首、ANC开关。

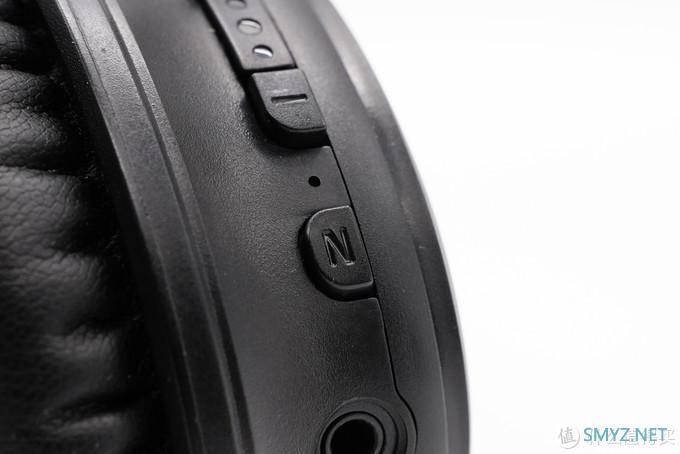

ANC开关旁边圆形LED指示灯开孔特写。
3.5mm音频线接口特写。
耳机麦克风开孔。

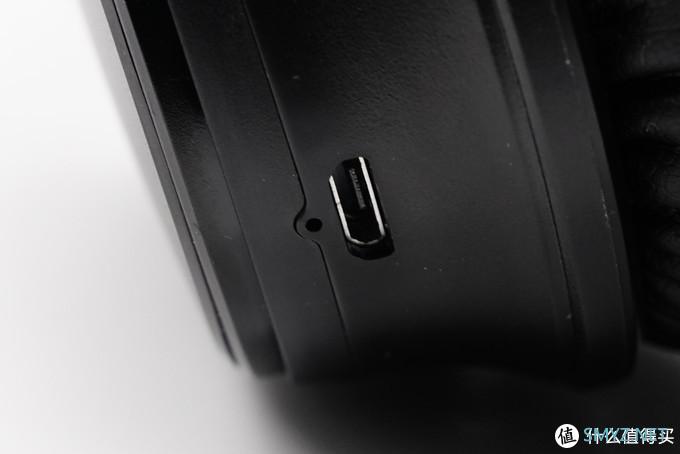

左侧耳机Micro-USB充电接口和充电指示灯特写。

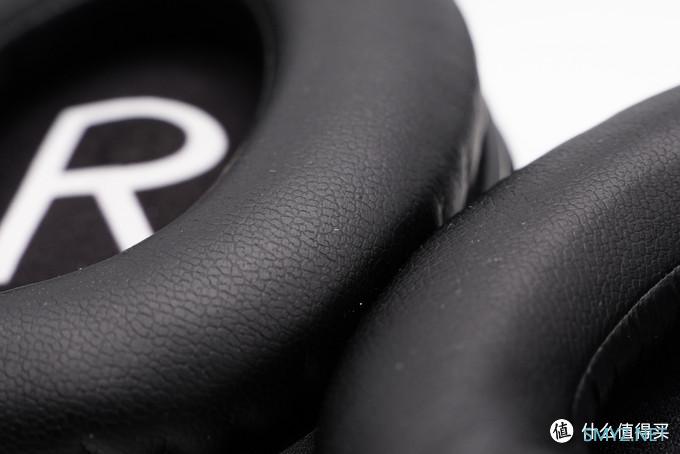

耳罩特写，官方宣传采用高品质高惰性蛋白质耳套。

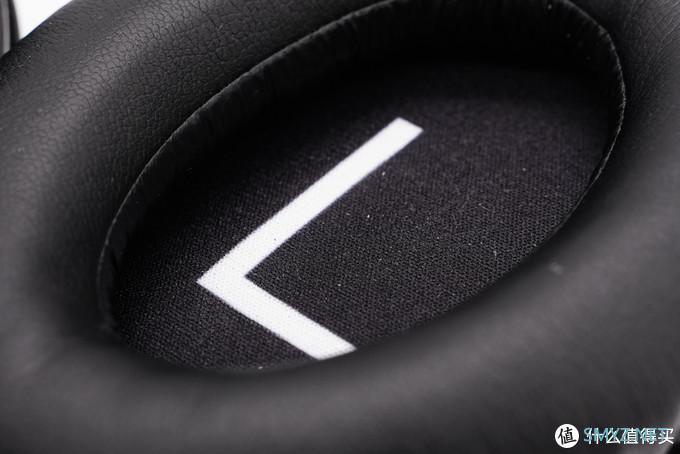

耳罩内部有防尘网布，防尘网布上印有左右标识。

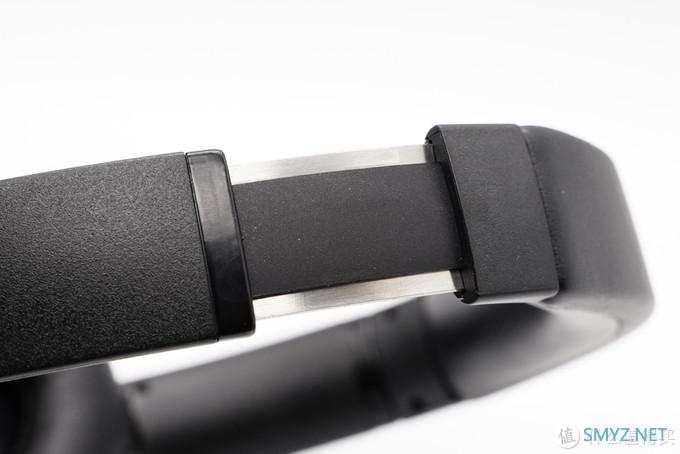

耳机头梁拉伸结构外侧特写。
耳机头梁拉伸结构内侧特写。
头梁与耳机交接结构特写。
二、降噪头戴蓝牙耳机 F01S 拆解

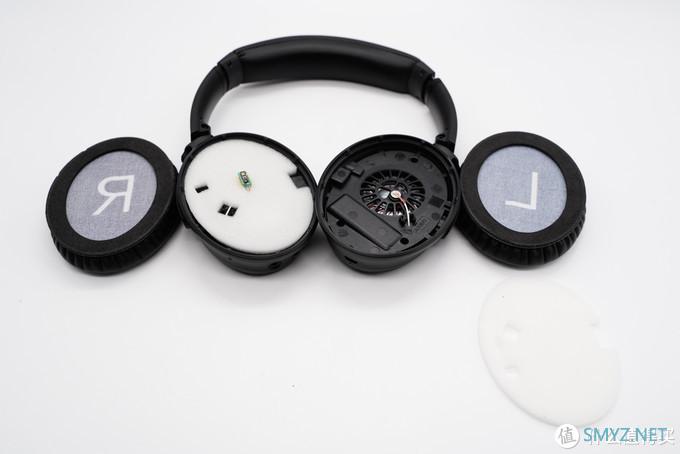

取掉卡扣固定的耳罩，内部还有防尘海绵。

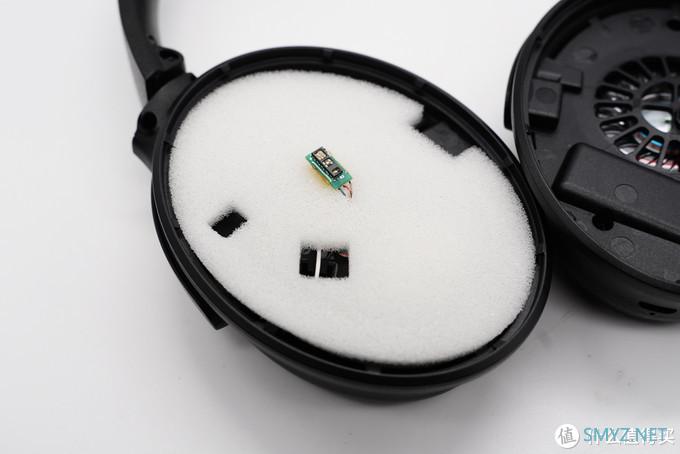

右侧耳机海绵防尘垫上有穿过海绵的光电传感器，用于佩戴检测。

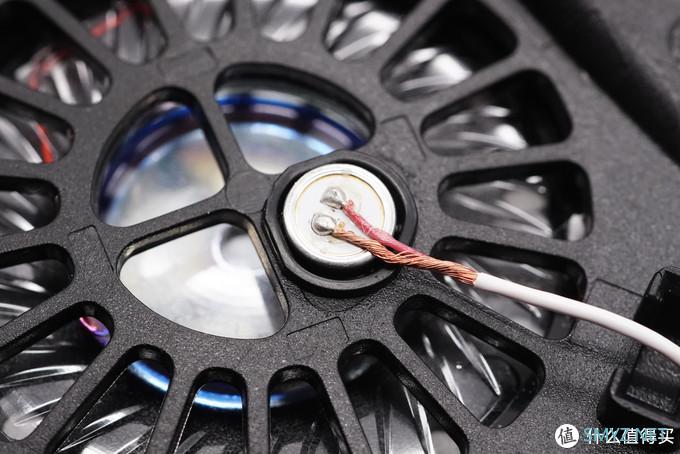

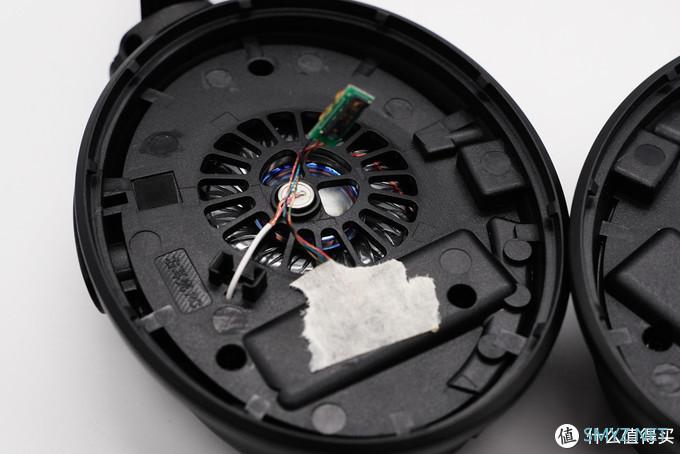

左耳PC保护壳中间位置嵌入有降噪麦克风。

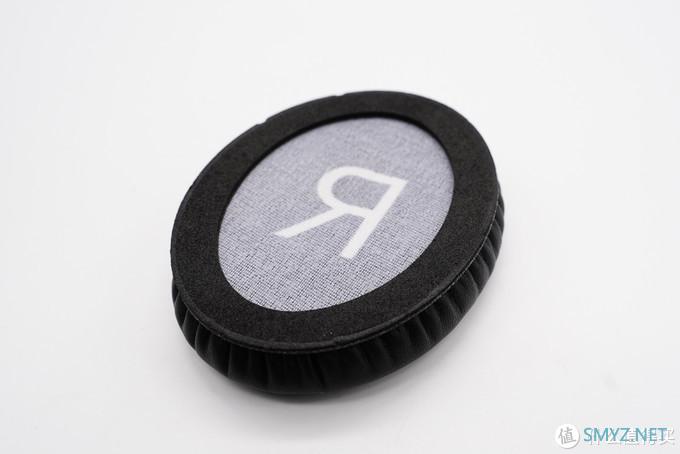

耳罩内侧特写。

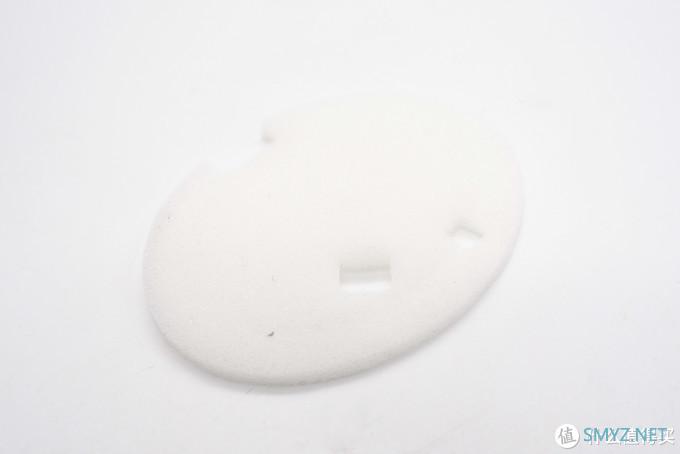

耳机防尘海绵垫特写。
取掉右耳防尘海绵垫，右耳PC保护盖板上也固定有降噪麦克风。

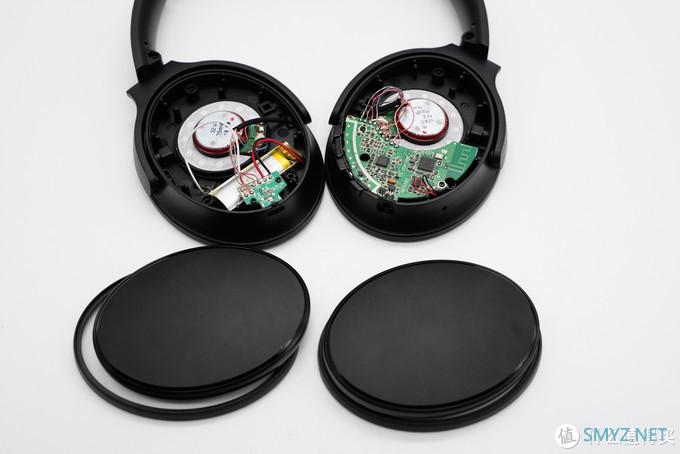

卸掉耳机外侧盖板。

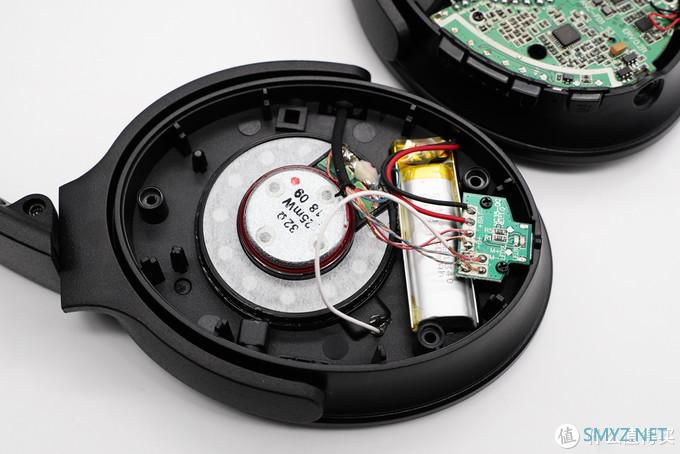

左耳腔体内部结构一览，左耳腔体内有扬声器和电池单元。

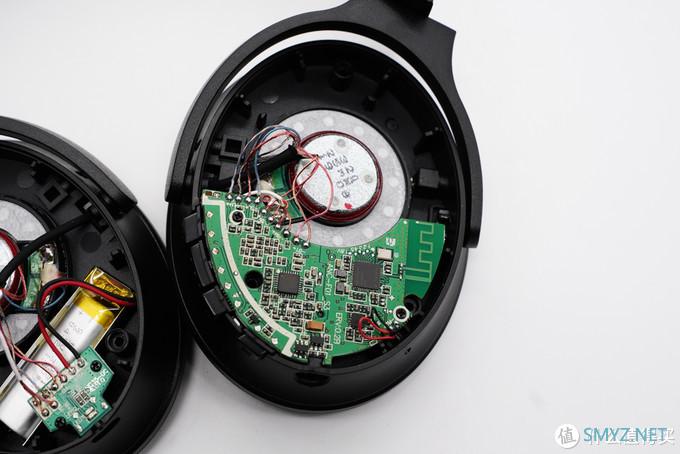

右耳腔体内部结构一览，主板位于右耳腔体内。
电池型号：ctx081340，电压：3.7V，容量：360mAh，生产日期：2019年4月。

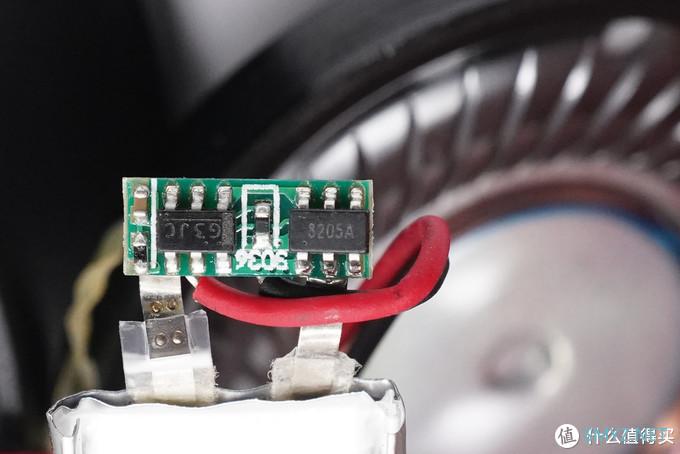

丝印G3JC 锂电池保护IC。
丝印8205A MOS管，配合保护IC进行电池保护。

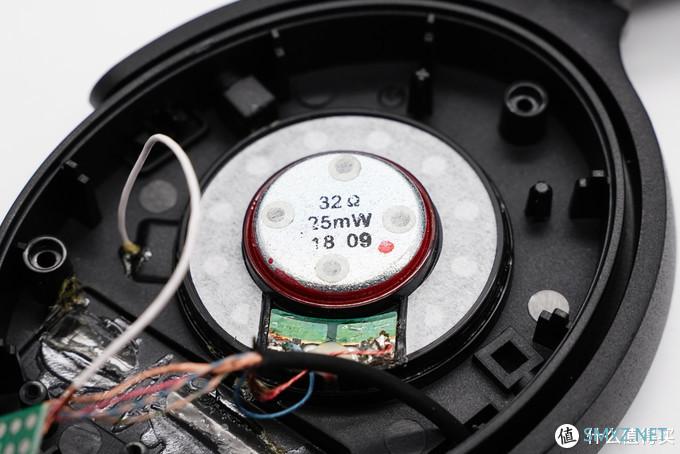

扬声器输出功率25mW，阻抗：32Ω。

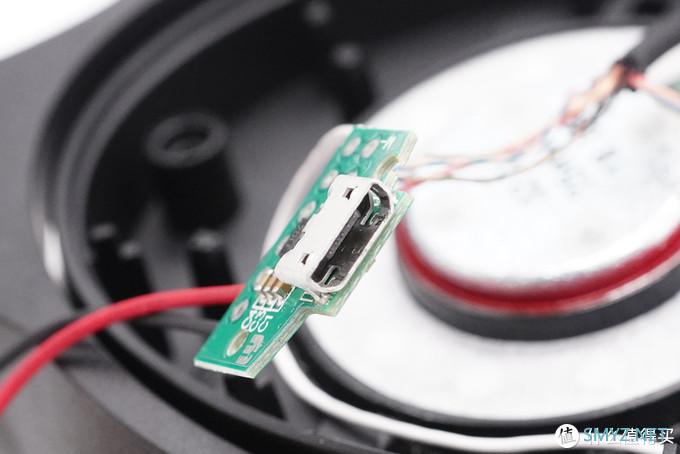

Micro-USB充电接口特写。

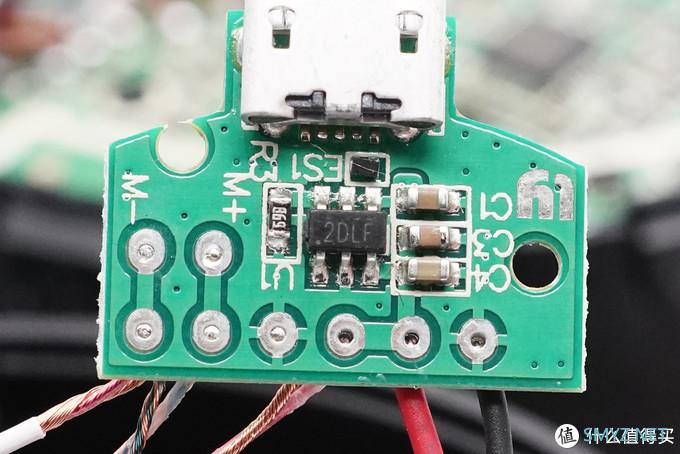

电源输入小板上有一颗丝印2DLF的 Pulan Technology普蓝科技 PL5057 单节锂电池恒流/恒压线性充电管理IC。

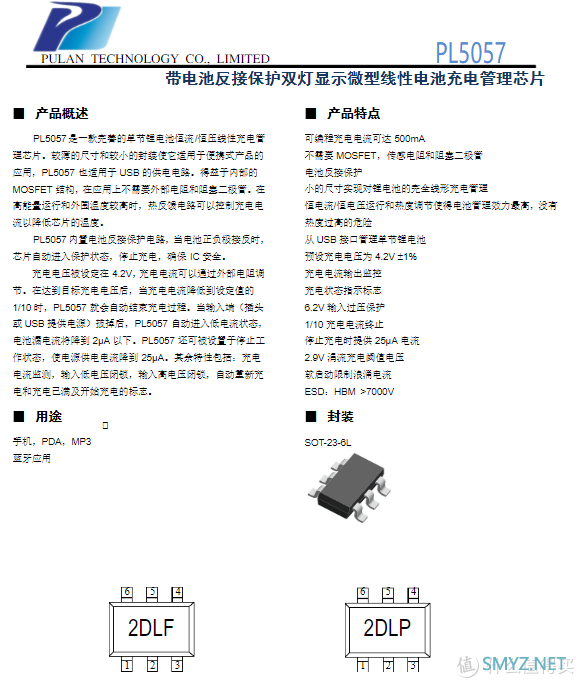

Pulan Technology普蓝科技 PL5057详细资料图。
扬声器正面特写。
经我爱音频网实测，扬声器尺寸约为40mm。

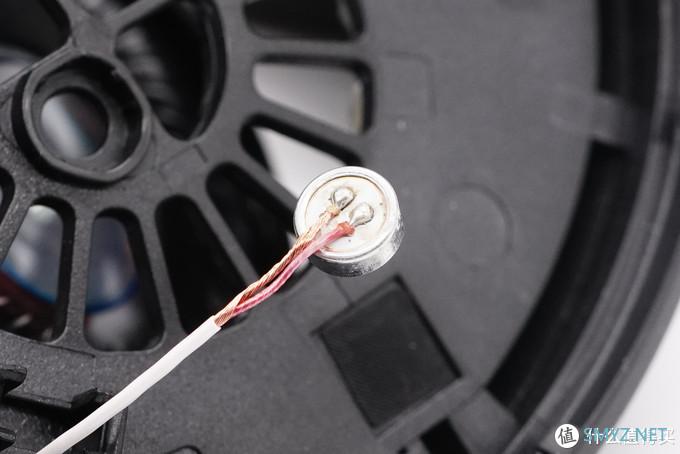

EMC驻极体麦克风背面特写，导线焊接，焊点饱满。

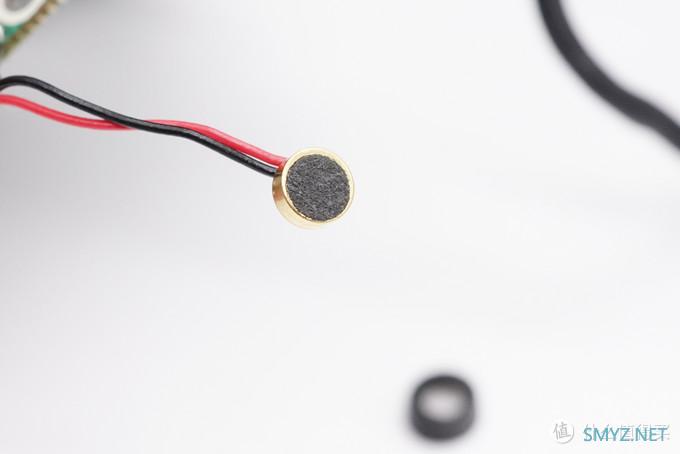

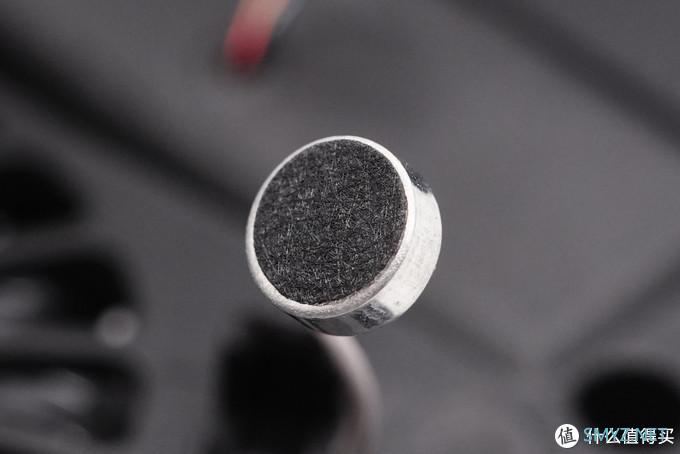

EMC驻极体麦克风正面特写，有防尘绵覆盖。
铰链结构特写，可使耳机实现旋转和折叠功能。

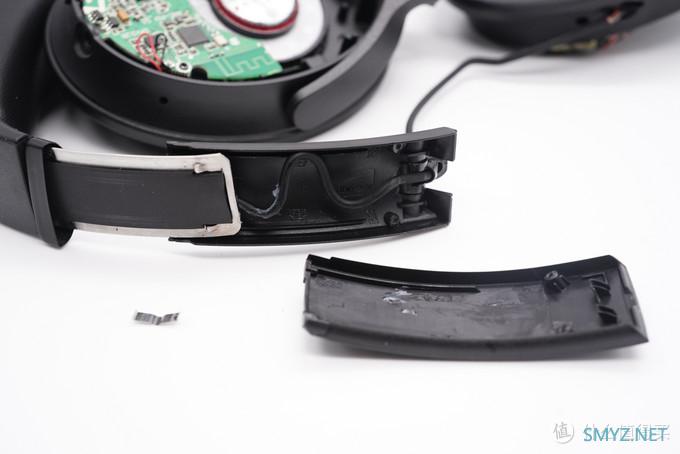

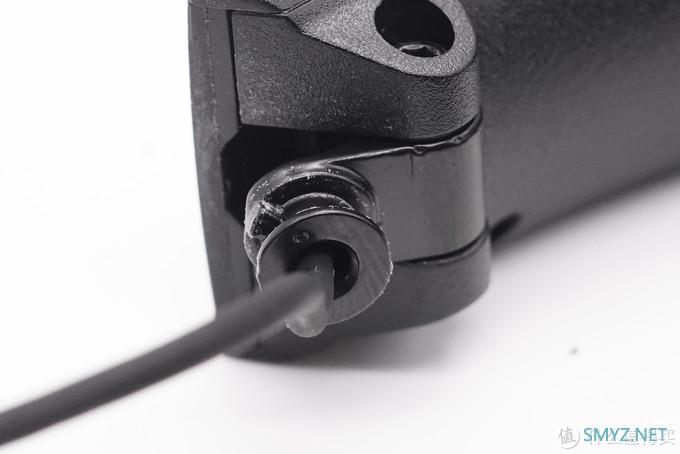

过梁线由胶水固定。

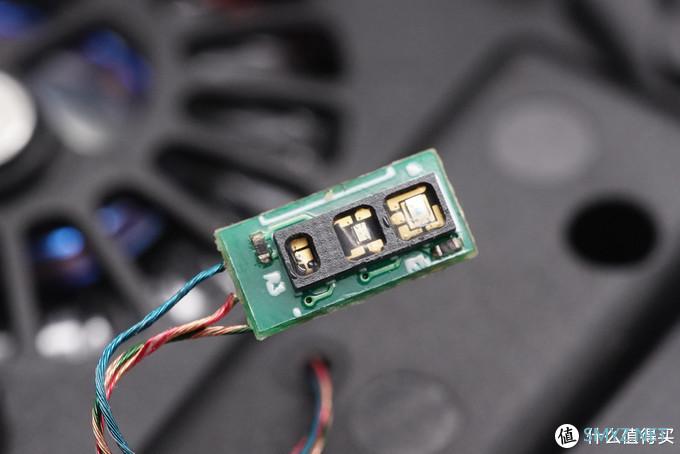

来到右耳部分，佩戴检测单元正面特写。华羿科技 HY2803 光电传感器组件通过内部集成的红外激光高速解码检测芯片、红外激光编码驱动发射芯片，实现精准的佩戴检测功能。
背面有丝印0201的IC，和丝印 A1SHB 微源半导体LPM2301 2.6A的PMOS。

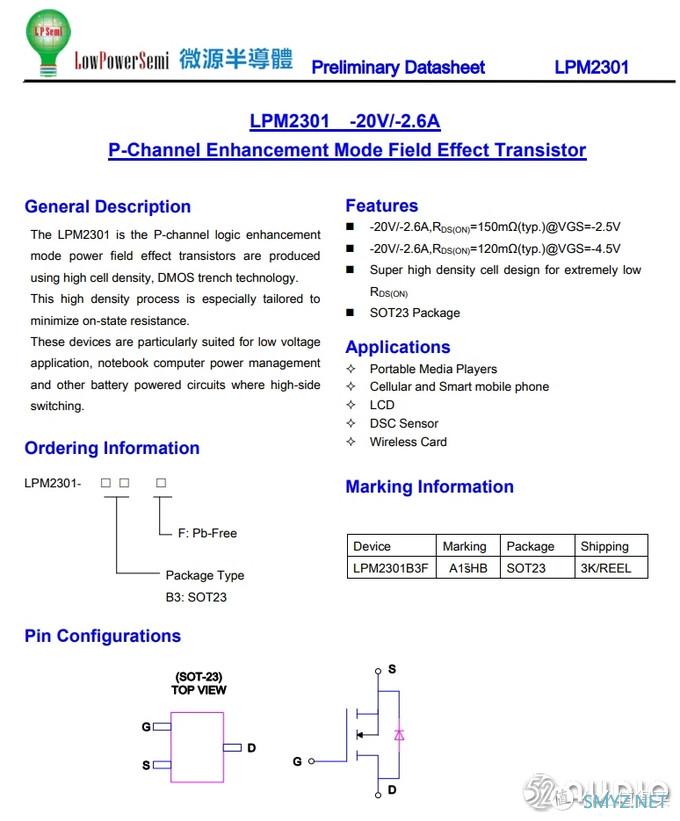

微源半导体 LPM2301 详细资料图。
右耳驻极体降噪麦克风特写。
麦克风正面同样有防尘绵覆盖。

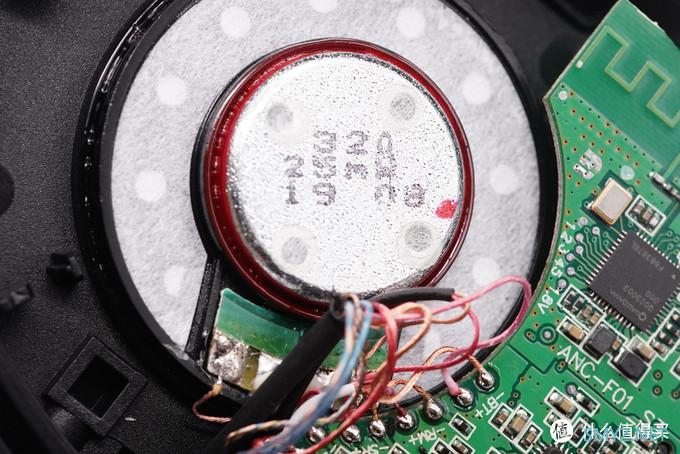

扬声器规格与左耳内的相同。
主板正面元器件一览，功能按键位于主板边缘上。
主板正面元器件一览。
另外一颗降噪麦克风特写，用于收集外部噪音。
驻极体麦克风背面特写。

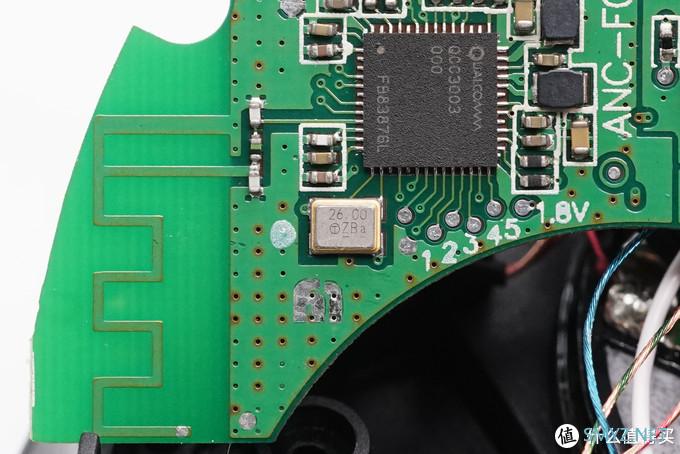

一颗26.00MHz的晶振，左侧是印制蓝牙天线。
Qualcomm高通 QCC3003 SoC是一款单芯片双模式Bluetooth 5系统，具有第八代 cVc 噪声消除技术，具有一个和两个麦克风输入。增强的GAIA，旨在与移动设备更好地通信；并具有用于配置和语音提示的外部QSPI闪存。

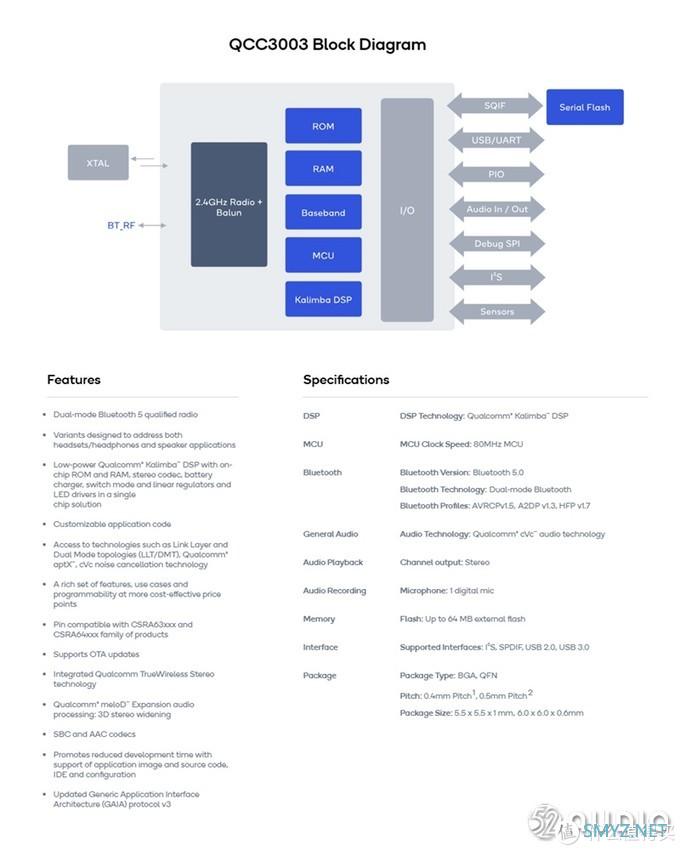

Qualcomm高通QCC3003详细资料图。

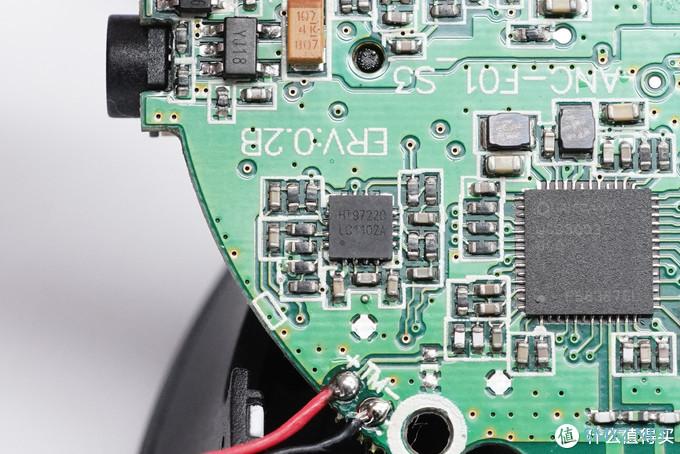

HEROIC禾润 HT97220 125mW 无需输出耦合电容的立体声线路驱动器/耳机放大器。
HEROIC禾润 HT97220 详细资料图。
丝印H8F1935E6 的检测IC。

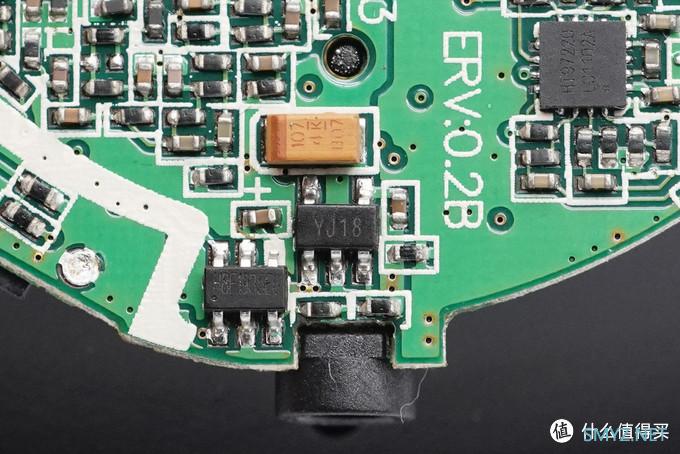

丝印YJ18的圣邦威 SGM2019 1.8V线性稳压器。
100μF贴片电容。

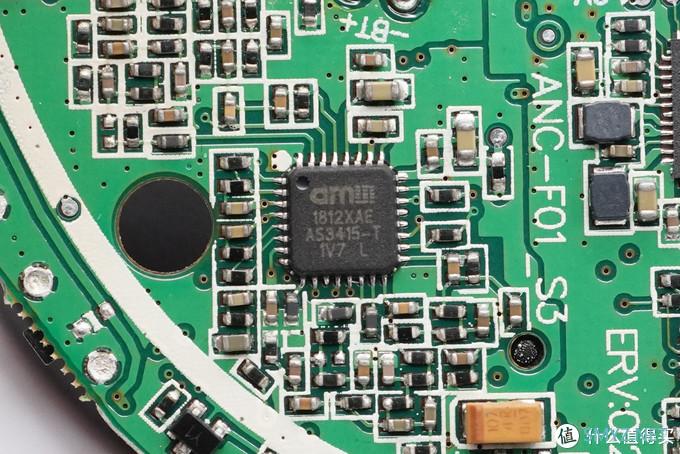

来自ams艾迈斯半导体的AS3415降噪芯片。ams AS3415的总谐波失真率通常仅为0.004%，信噪比高于110dB(在32欧负载、34mW输出情况下 )。标准情况下，AS3415能够降低95%的噪音。
据我爱音频网研究了解到，魅族EP63NC、dyplay URBAN TRAVELLER、dyplay ANC 30、FIIL DRIIFTER PRO、TOPPERS E2 ANC、Linner NC21 Lightning等主动降噪蓝牙耳机均采用了ams艾迈斯半导体降噪芯片。

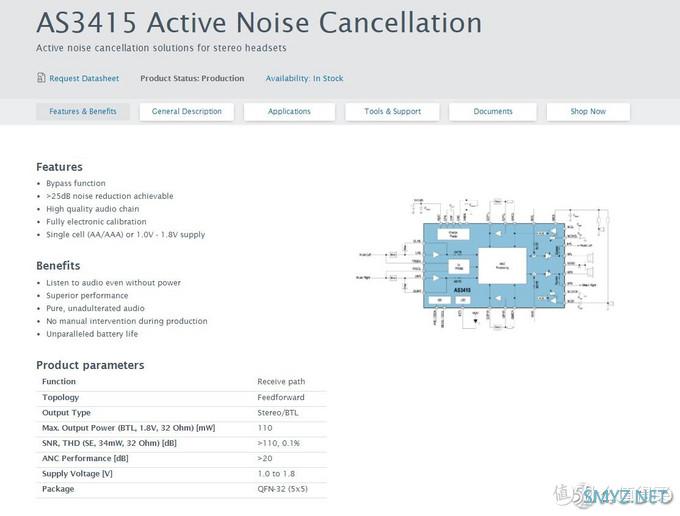

ams艾迈斯半导体 AS3415资料图。

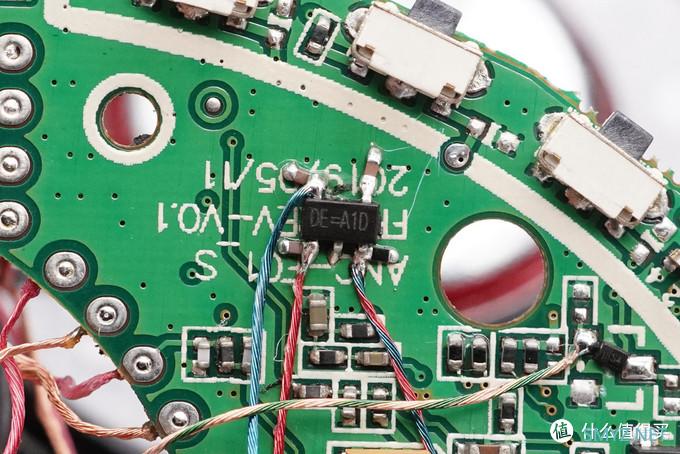

丝印DE=A1D LDO线性稳压器。

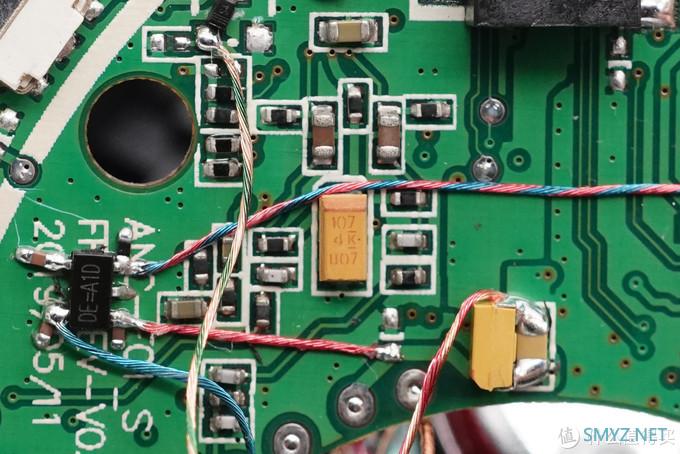

另外一颗100μF贴片电容。

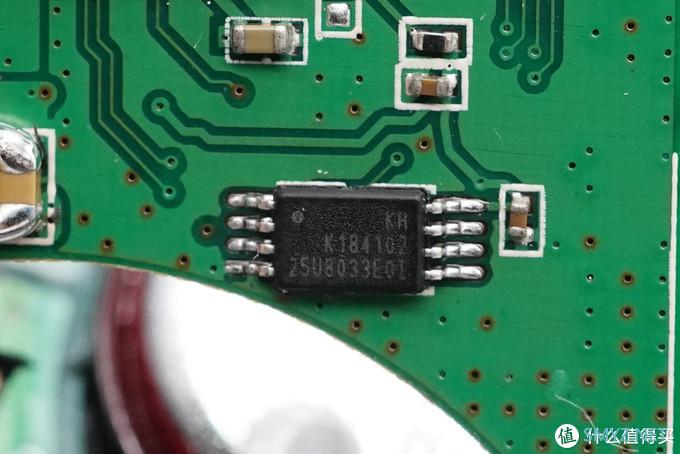

KH港宏 25U8033EOI 12G闪存存储器。

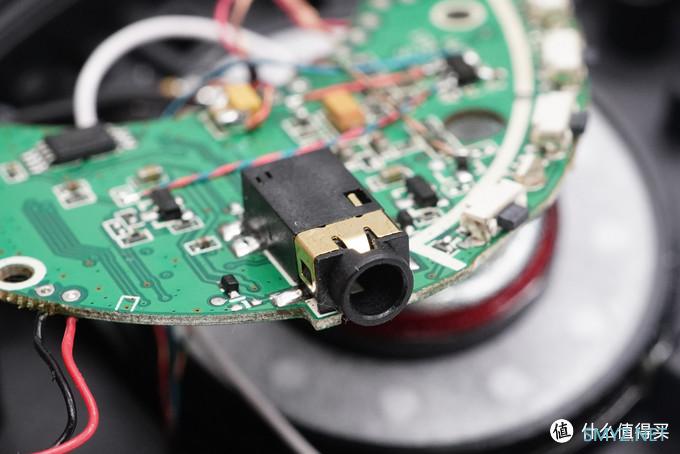

3.5mm音频线接口特写。

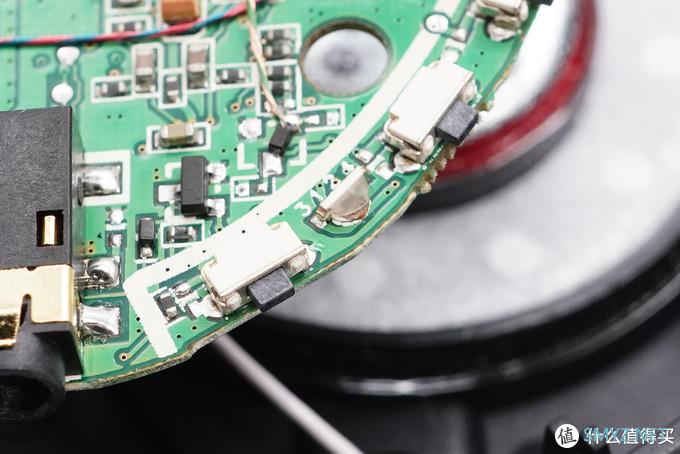

主板上功能按键和LED指示灯特写。

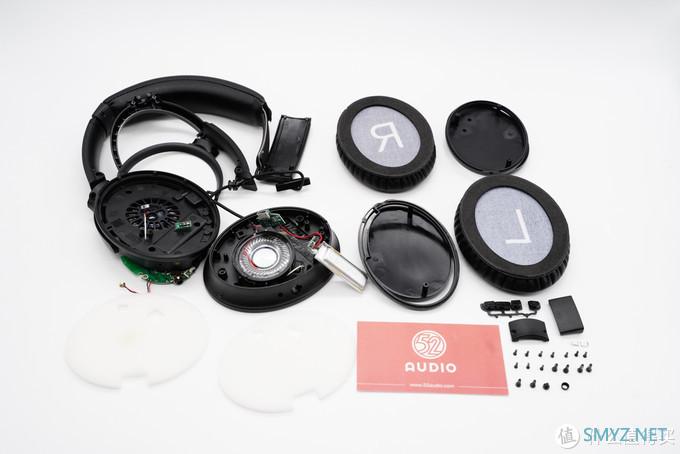

神秘降噪头戴蓝牙耳机 F01S拆解全家福。
三、我爱音频网总结
神秘降噪头戴蓝牙耳机 F01S 在设计上比较中规中矩，但体积相对比较小。耳机头梁结构比较完整，可实现左右90°旋转，和小角度上下旋转，还可以向内折叠，增加便携性。高品质高惰性蛋白质耳套舒适柔软，长时间佩戴无明显不适感。主动降噪和佩戴检测功能极大地提升了产品的使用体验。
内部配置上，扬声器单元约为40mm，配置有禾润 HT97220 125mW 耳机放大器；电池容量360mAh，配备有电路保护IC；主控芯片为高通 QCC3003 SoC，支持双模蓝牙5.0，具有第八代 cVc 噪声消除技术；降噪方案采用了ams艾迈斯 AS3415降噪芯片，最高能降低95%的噪音。
这款产品最有特点的地方是在佩戴检测功能上，采用了华羿科技 HY2803 光电传感器组件。能够通过内部集成的红外激光高速解码检测芯片、红外激光编码驱动发射芯片直接穿透防尘网布，实现精准的佩戴检测功能。从而避免了普通光学传感器想要实现佩戴检测，还需在耳罩内开孔的问题。
