前些日子发了用OSPF互通路由信息的文章，今天再水一篇用trunk的文章。当然，用了trunk后网关就到了ros上，交换机只进行802.1q封装。
购买理由
穷。环境描述：
vlan11网段是192.168.11.0，接口ip是192.168.11.1
vlan12网段是192.168.12.0，接口ip是192.168.12.1
ros使用ether1接口，S5120使用G1/0/24口通信。
S5120上G1/0/11和G1/0/12分别对应vlan11和vlan12。
如无说明，文档中掩码都是/24。
需求：
两台设备通过trunk实现vlan交互，交换机下各vlan能到达对应网关。
配置方法：
ROS

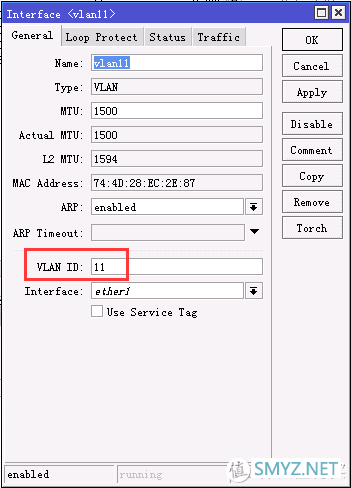

在物理接口下添加vlan接口。
填写vlan id。
相同方法创建vlan12。
S5120
1，配置g1/0/24接口为trunk模式
int g1/0/24
port link-type trunk
2，配置trunk接口允许所有vlan通过
port trunk permit vlan all
3，创建vlan11
vlan 11
port g1/0/11
quit
相同方法创建vlan12。

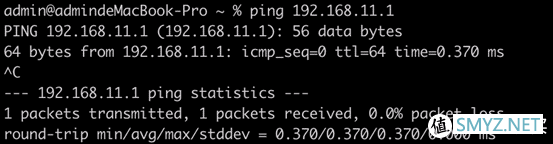

连接网线，即可通信。

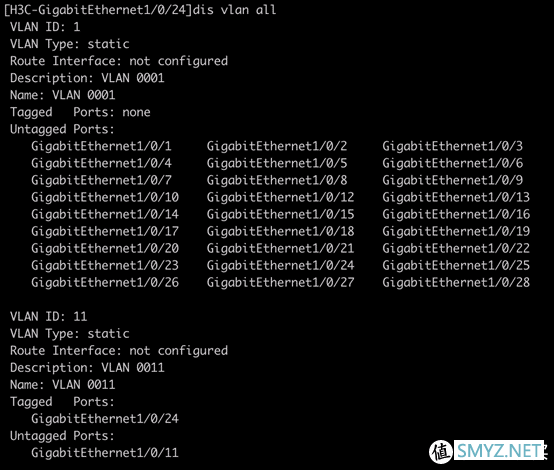

配置如下
