前言

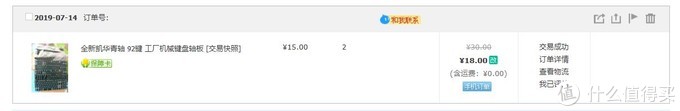

某宝上很多键盘的轴板售卖，作为垃圾佬，经常都会捡一两个剪线键鼠玩玩。这些轴板以前大多数是洋垃圾，近些年禁止洋垃圾后，轴板大多来源于网吧，少部分是售后流出。剪线轴板一方面剪线有利于运输储存，另一方面能让小白却路减少误会。购买剪线轴板类似于赌石，能不能用全凭运气与技术。
展示
如果是大牌的剪线键盘，大都损坏没有价值，国产小牌子修复成功率要高一些，因为越低端的外设那些贩子越没精力折腾。

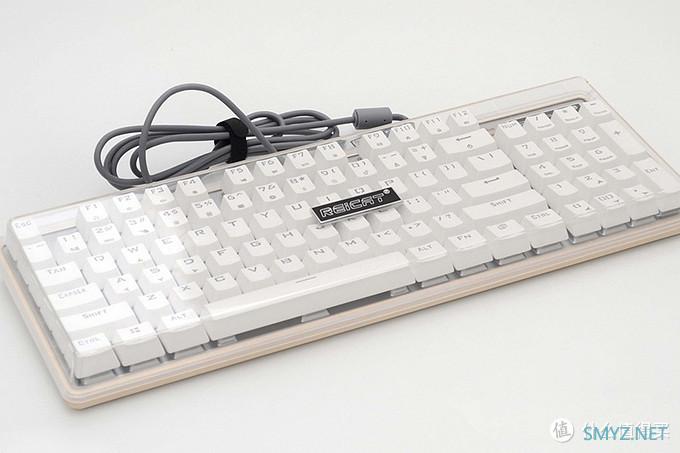

雷柯特这个品牌不知道有多少人认识，是深圳的一个小厂子。刚兴起机械键盘的时候，推出了不少有意思的产品。例如这款雷柯特RX3机械键盘，有隔水层、无上盖铝金边框、防尘罩等亮点。遗憾高端产品国产品牌撑不起这价位，低端的产品又没能占领网吧市场，最终雷柯特倒闭了。

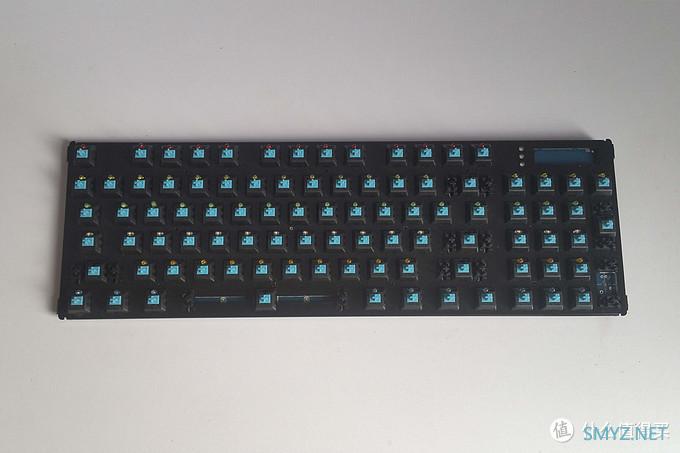

有点类似烈焰枪TK92竞技版的92键配列，非常适合搭配罗技的优联主控魔改。

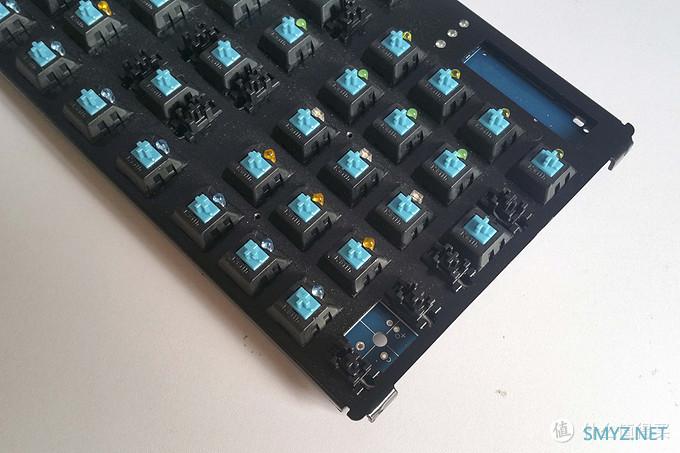

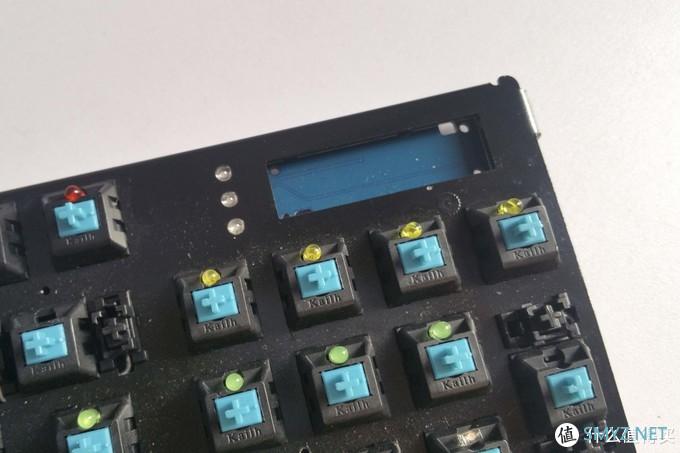

1左上角有个空位，应该是之前品牌LOGO灯位。

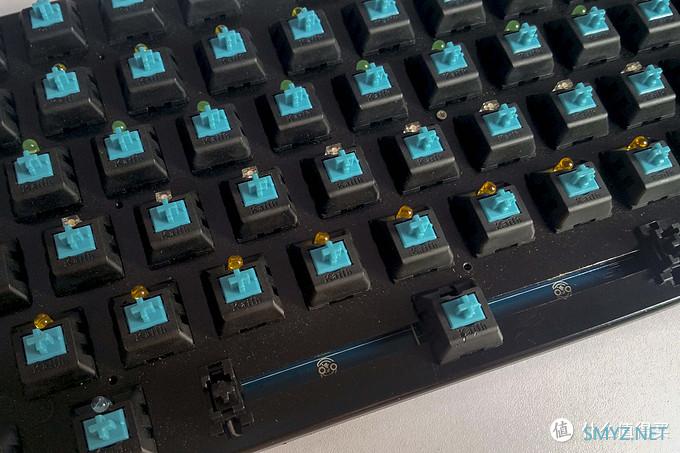

采用的是凯华青轴，轴大多数已经臭掉。捡垃圾键盘，大家都偏爱红轴或黑轴，不喜欢茶轴或青轴。因为青轴的寿命太低，使用一段时间后大多数会金属疲劳不再啪啪啪响，也就是常说的臭掉。所以红轴、黑轴板价格相对高些。

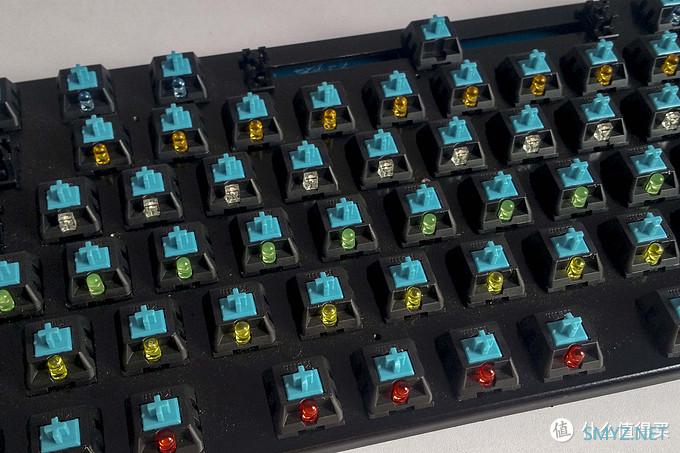

混光背光设计，每一行轴体上的灯珠都不一样。

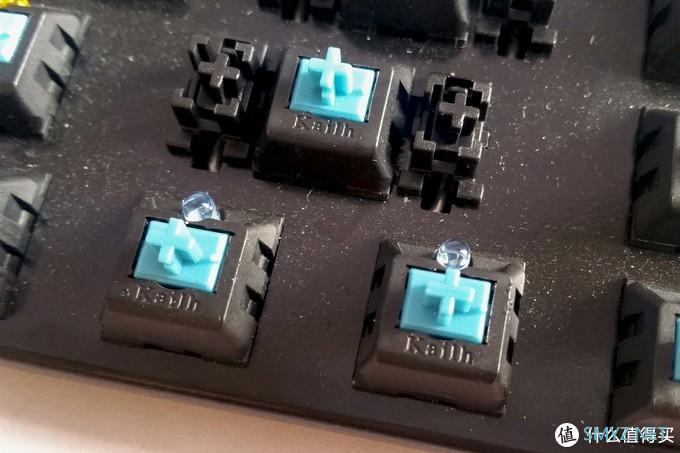

大键位使用的是微星轴设计。

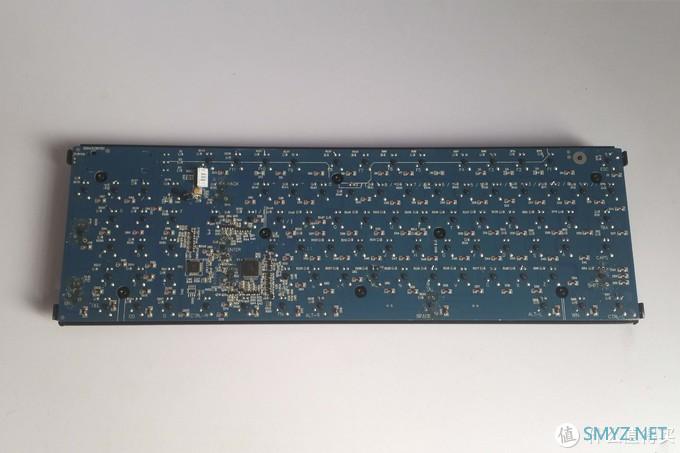

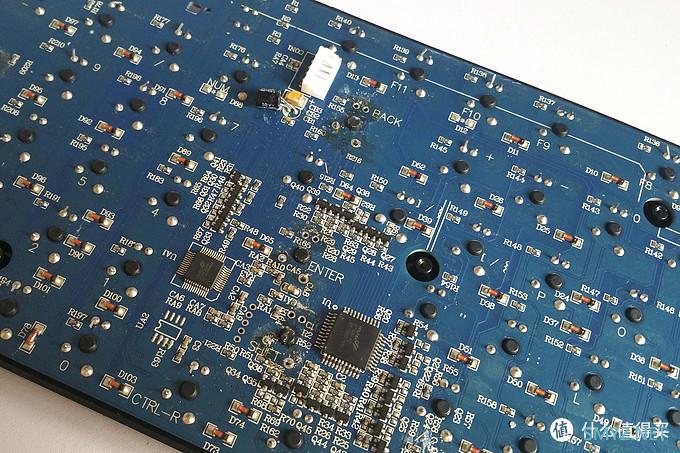

轴板背面一览。
轴板背面很多换轴的维修痕迹，一些轴的针脚焊锡已经去掉，主控芯片等位置倒没动过。可能是之前的贩子想过拆轴，嫌麻烦又放弃了。

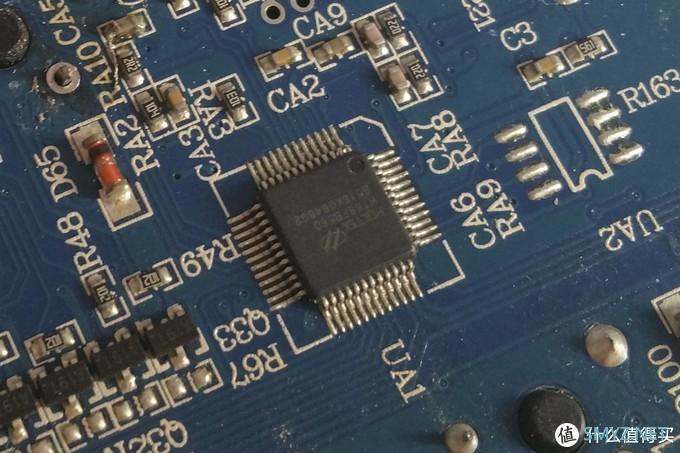

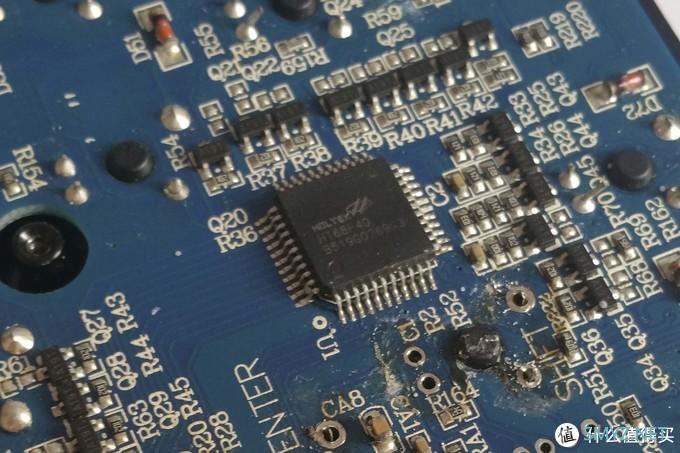

主控芯片是合泰的HT68F40单片机芯片。
另外还有一个IC，也是合泰的，估摸是灯控用的？

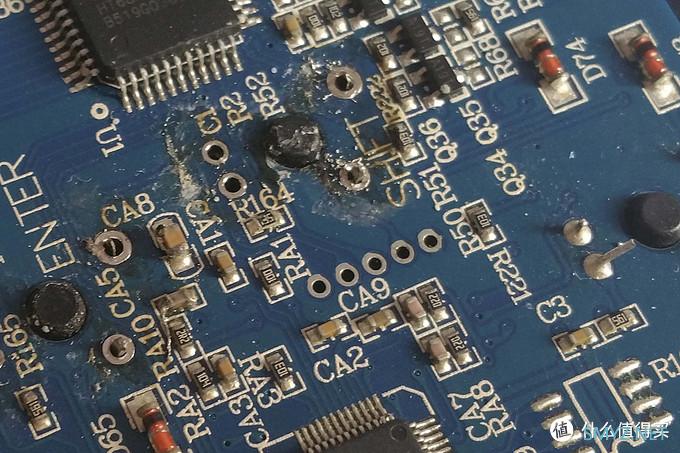

两个芯片之间能看到预留的编程接口。

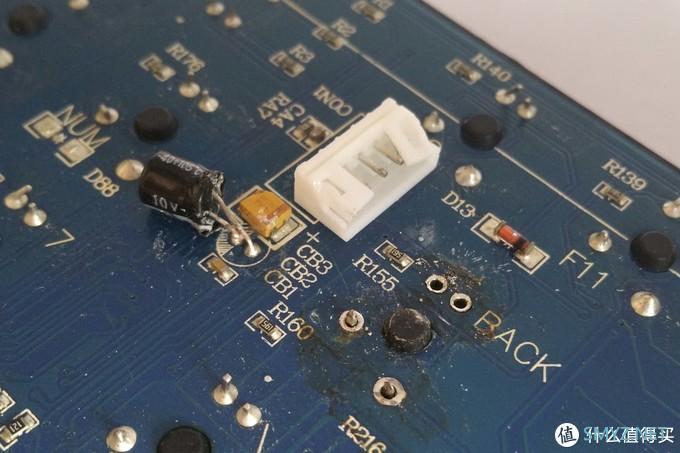

usb数据线接口是被暴力拔掉的，针脚全歪了。
修复的第一部是接线。原插口的丝印上并没有引脚定义的丝印，编程接口也没有，看来只能自己摸索。接线一般而言可以自己试。试接有风险，D+和D-信号线接反没关系，VCC正极和GND负极接反很容易会烧掉主控。

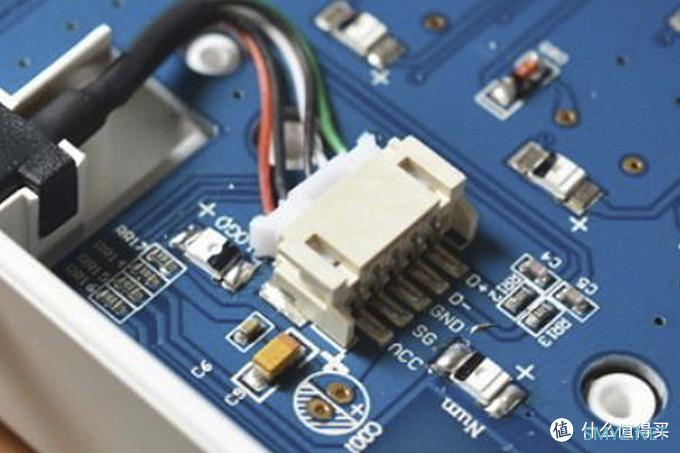

网络上找到的雷柯特键盘接线图，上面有针脚定义的丝印。同一个品牌的键盘，USB数据线接口大多是一样的。

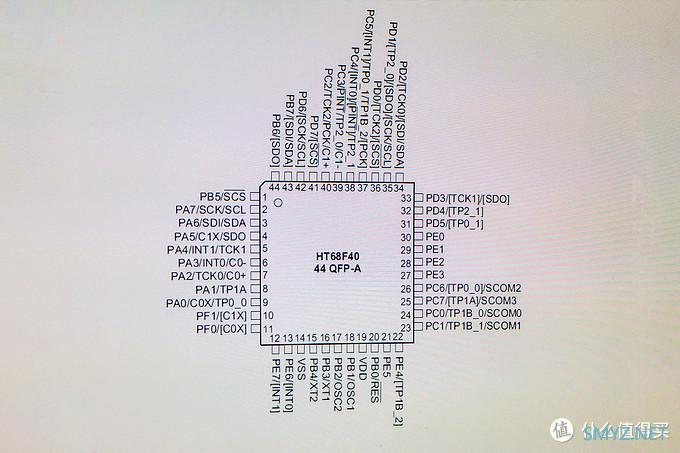

作为验证，找到了主控的针脚定义。找出电源正极VDD和电源负极接口VSS。通过万用表测试是否和网图的VCC、GND接口相通。

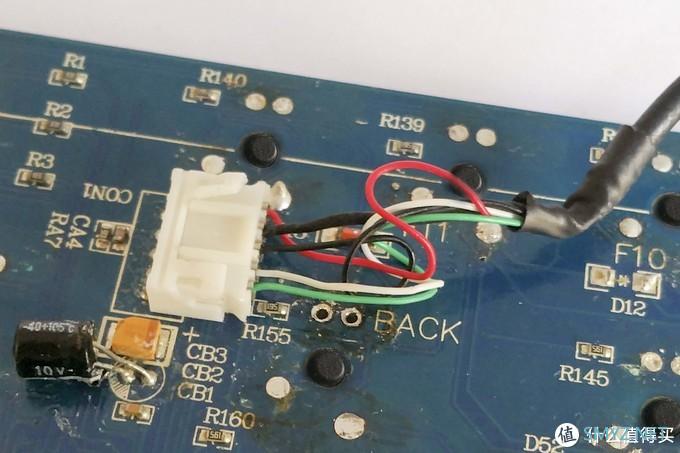

万用表测试是符合的，按照网图接线。

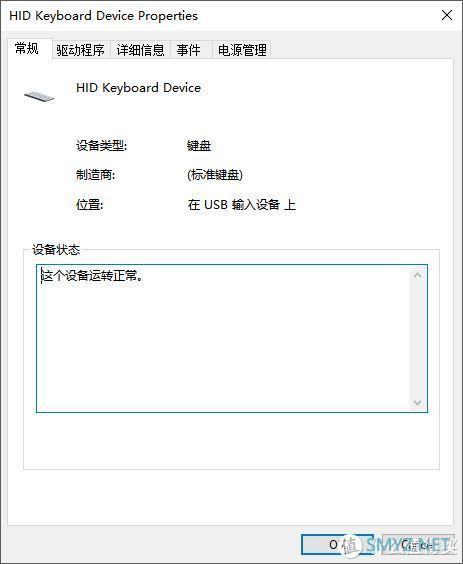

插上电脑，能够识别到键盘。

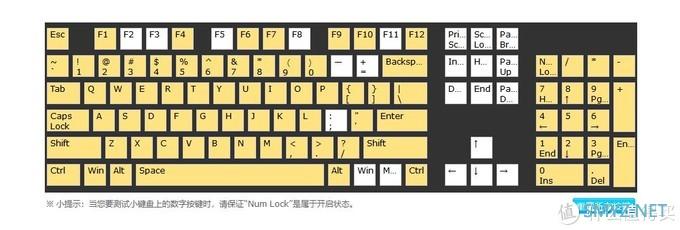

测试按键，部分失效。短接轴脚也是不触发。

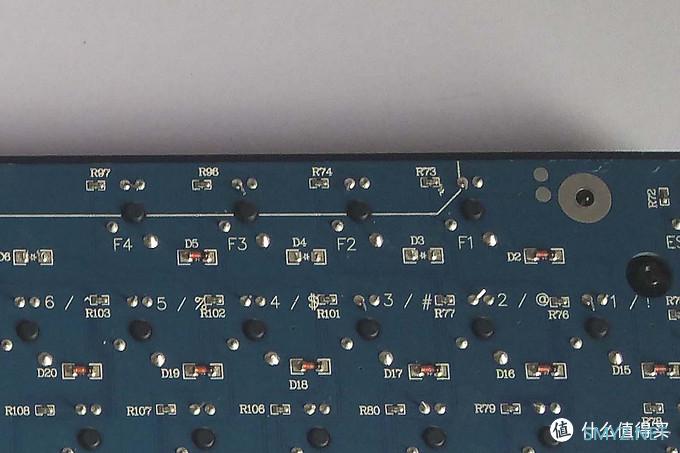

查看板子，细看是线路问题还是轴体问题。原来是防冲二极管丢失了，自己补充了些防冲二极管。

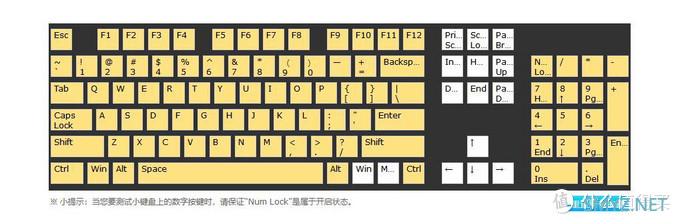

再测试所有按键都能触发，捡垃圾成功。
