ROC Live Life Loud（睿响）是魔声携手足球巨星罗纳尔多（C罗）推出的耳机系列品牌，于2018年进入中国市场。该系产品将音乐和足球等运动融合在一起，定位于喜欢音乐的年轻运动用户市场。此前我爱音频网拆解了ROC Model III 有线耳机，今天带来了ROC的一款头戴蓝牙耳机。ROC MODEL I 外观配色上采用了黑色和橙色碰撞，极具激情与活力。配置上采用了高通CSR8670芯片，蓝牙V4.0，支持aptx传输；50mm钕磁石墨烯振膜动圈单元，ROC360解析芯片，带来临场音效体验；最长续航时间25h，支持快速充电。下面就跟我爱音频网一起来看下这款产品的内部构造吧~
一、ROC MODEL I 开箱
包装盒采用了书型盒的结构，内部包装盒为掀盖式设计。整体采用了黑色背景，与产品部分橙色外观形成鲜明对比，更加突出产品外观。

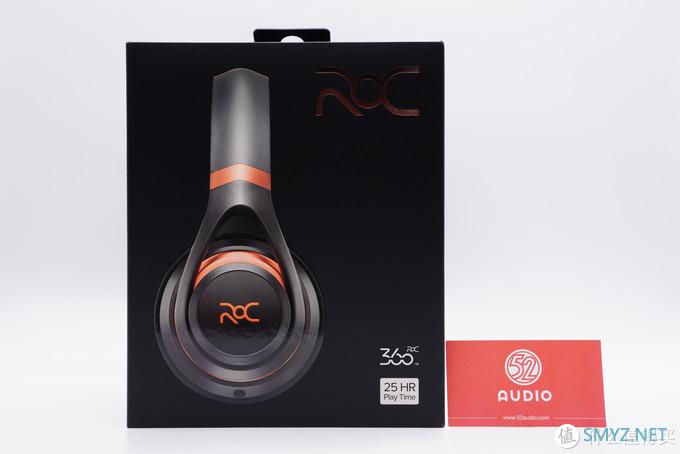

正面右上方金色的ROC品牌LOGO，右下方两项产品特征：ROC360解析芯片、25h的续航时间。左侧大面积区域为产品外观渲染图。
左侧印有CRISTIANO RONALDO (克里斯蒂亚诺·罗纳尔多)。
右侧印有品牌名称：ROC Live Life Loud、产品型号：MODEL I，以及C罗名字。

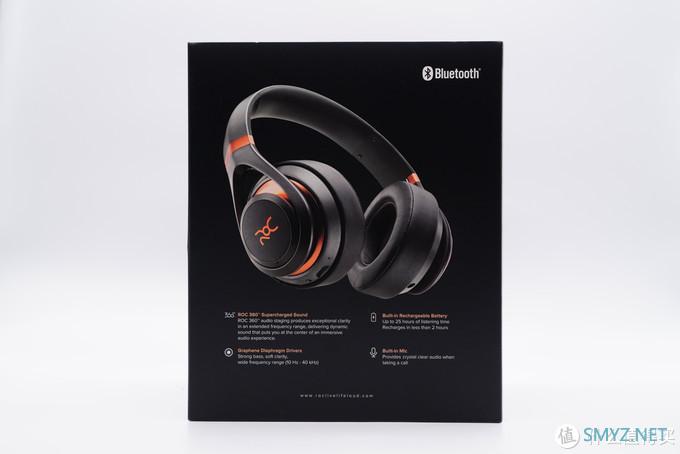

背面右上角有蓝牙标志，中间产品外观渲染图，下方展示有产品的ROC360音效、石墨烯振膜、内置电池续航时间25小时、内置麦克风四项特点。
顶部配置有塑料提手，方便悬挂展示。
底部有产品型号：Model I，经销商：深圳市清卓越投资有限公司，制造商：Global Lifestyle Inc等信息。

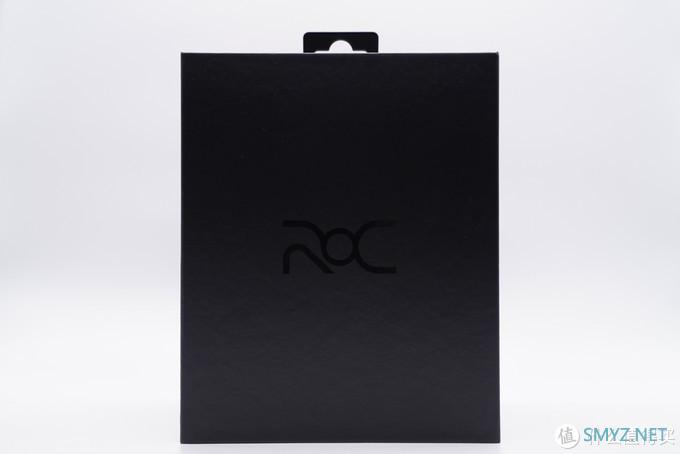

取掉外层包装，内部包装盒正面有ROC品牌LOGO。
掀盖式包装盒展示，侧面印有CRISTIANO RONALDO。

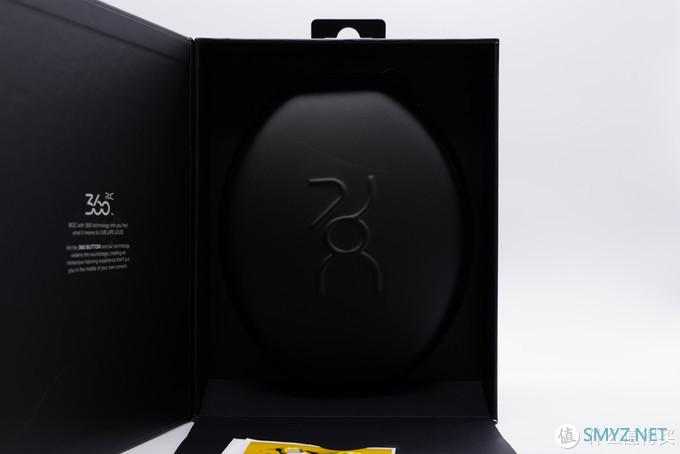

中间有ROC360 DPS 信号处理技术介绍，感受临场音效。
包装盒内部最上层有卡纸覆盖，卡纸上有C罗签名和语录。
卡纸下方是耳机收纳盒，耳机置于收纳盒内。
收纳盒下方还有附件盒。

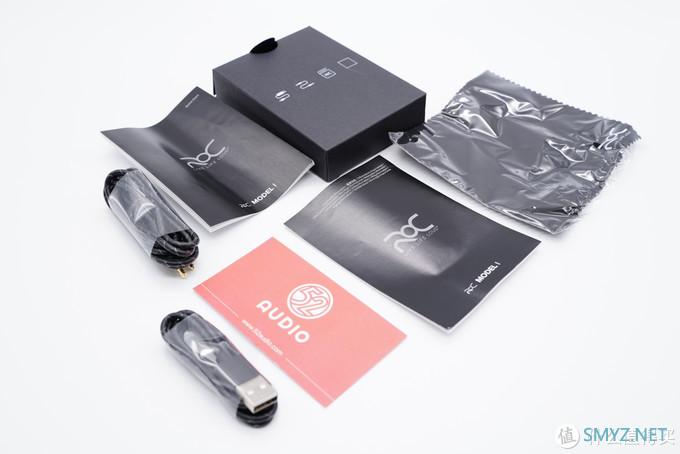

附件盒内包括充电线、音频线、清洁布、操作指南和保修卡。

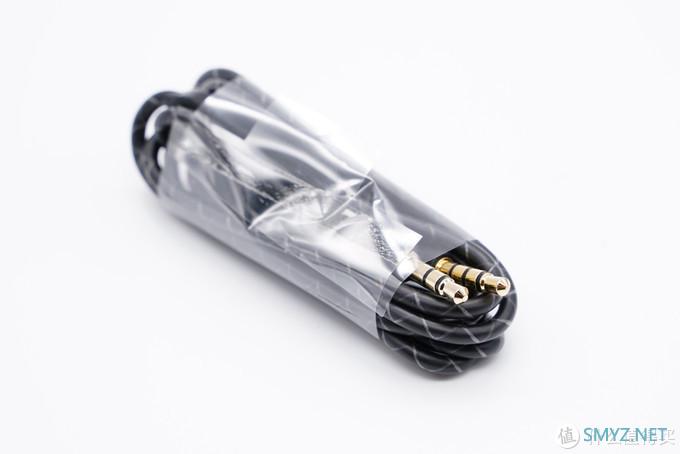

3.5mm音频线特写，可以作为有线耳机使用。

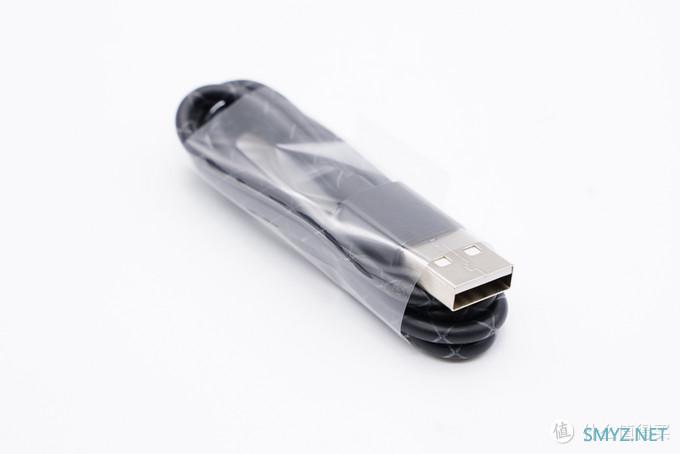

USB-A to Micro-USB充电线。

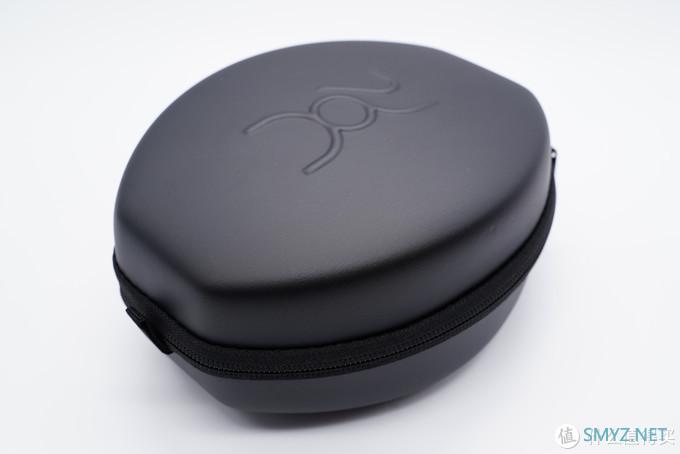

收纳盒正面有凸起的ROC品牌LOGO。

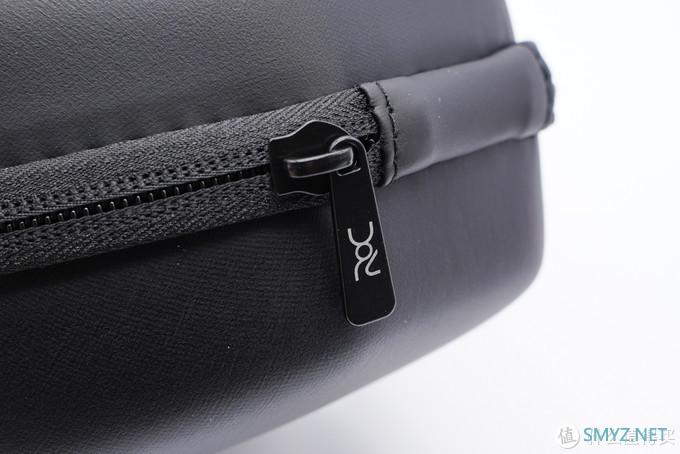

耳机收纳盒金属拉链特写。

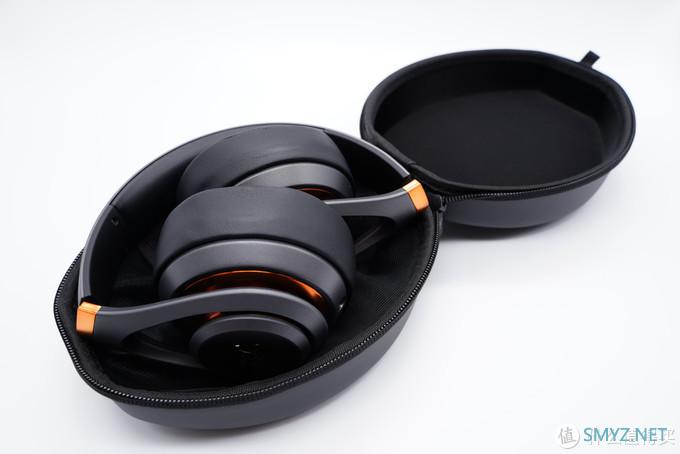

耳机在收纳盒内处于折叠状态。

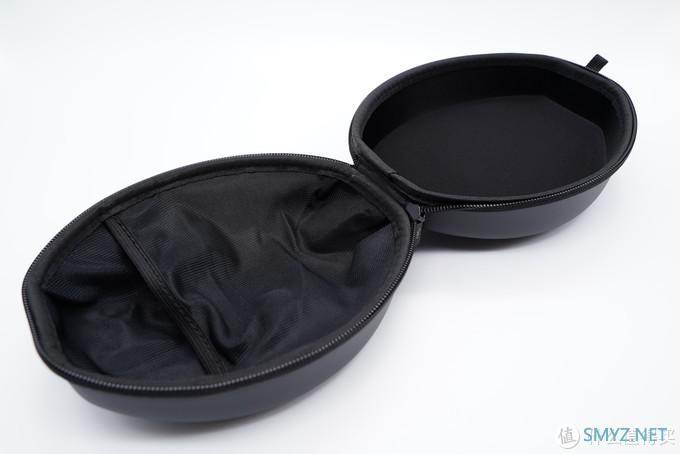

收纳盒内还有一层收纳网格袋。

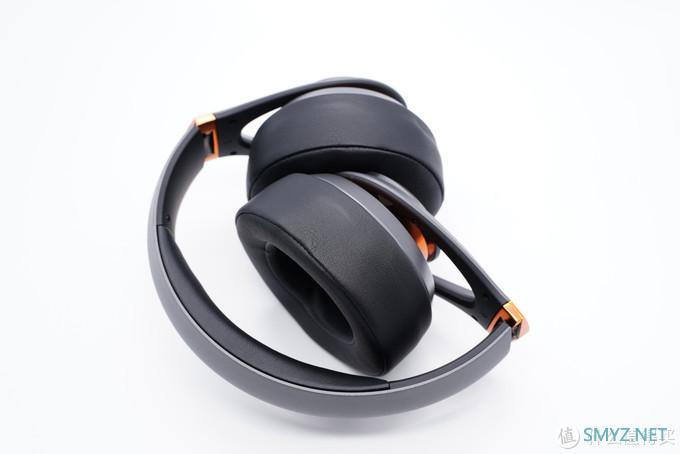

耳机折叠状态外观。

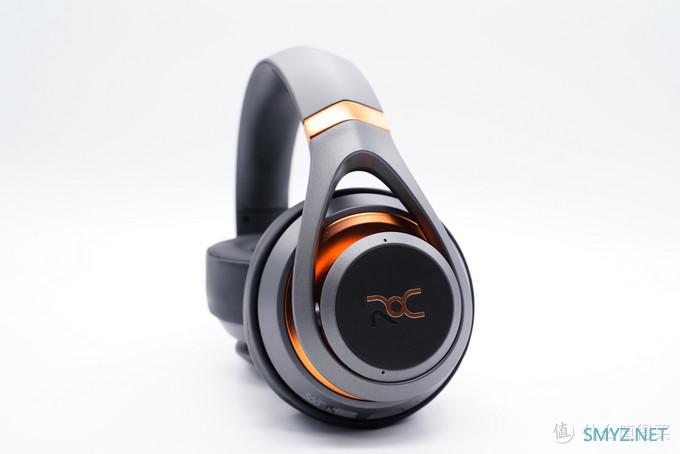

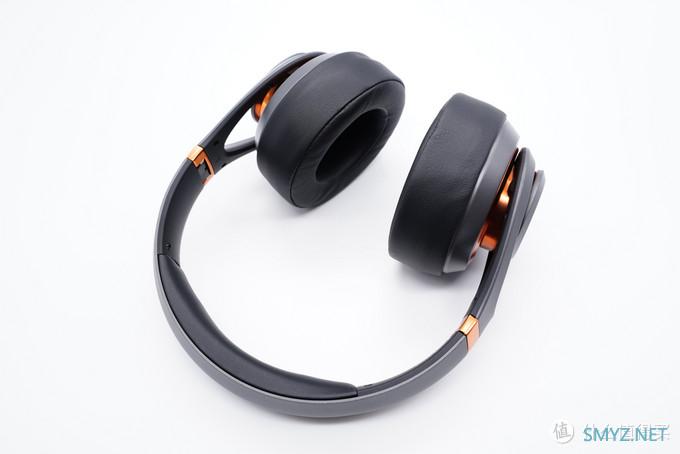

耳机展开状态外观。

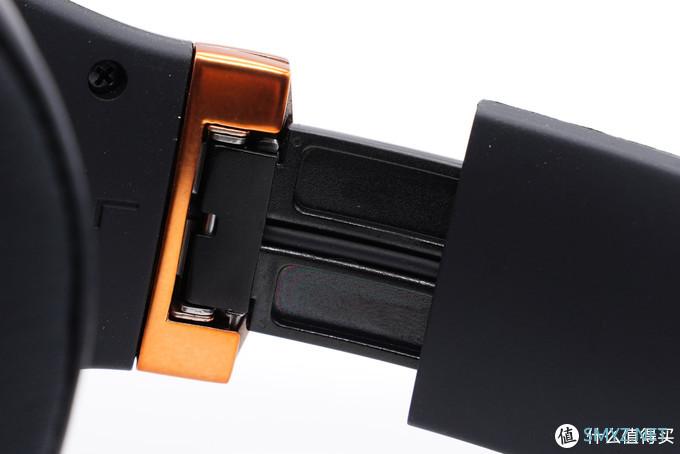

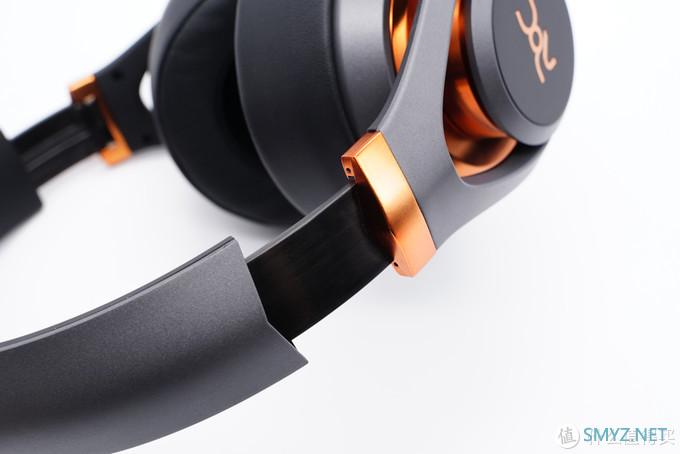

耳机金属滑轨结构拉开后外侧特写。
耳机金属滑轨结构内侧特写。

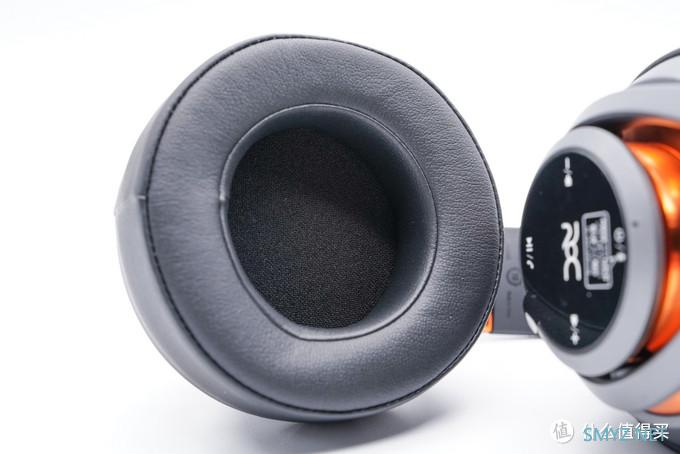

圆形耳罩采用了类皮革材质，内部填充物柔软有弹性。耳机内侧有防尘网。

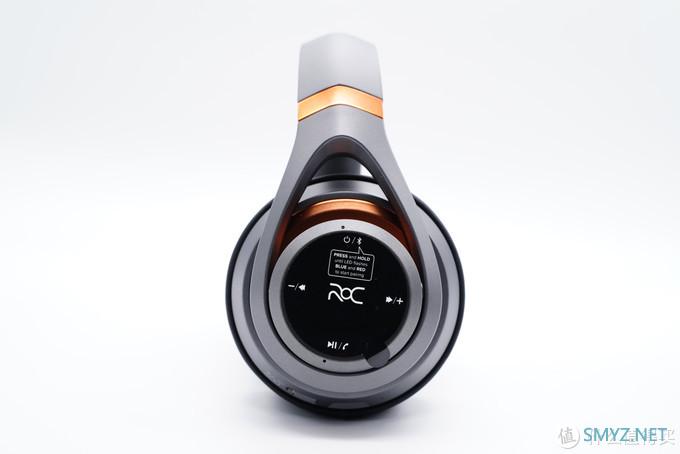

左耳背板为操控区域，贴有操作指南。

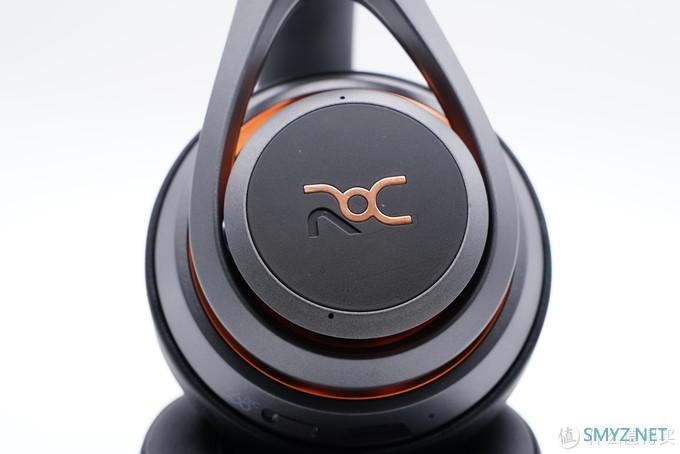

撕掉贴纸，耳机背面有嵌入的ROC品牌LOGO，总共有四颗物理按键分别实现电源开关、暂停/播放、上下曲和加减音量操控。

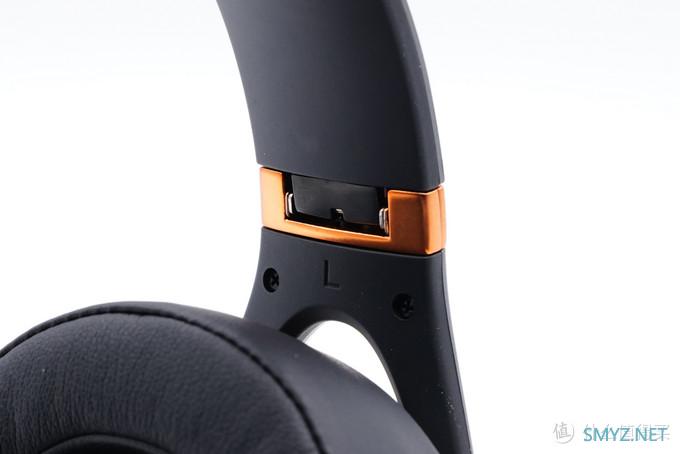

左侧耳机折叠结构特写，可实现向内翻折。

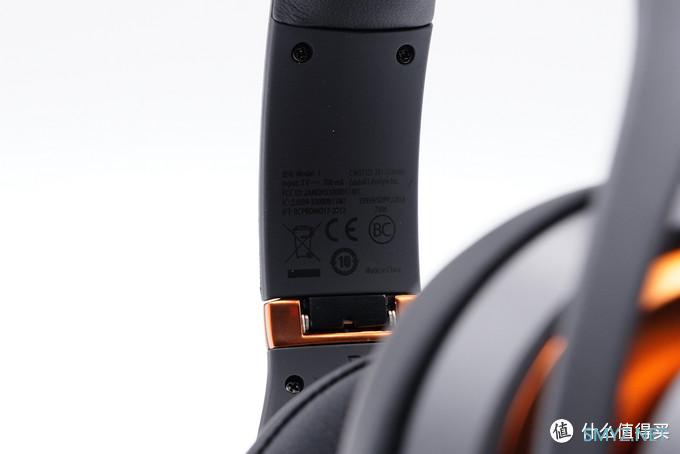

右侧滑轨结构上印有型号：Model I，CMIIT ID：2017DJ6088，输入：5V⎓700mA，FCC ID：2ANDH33000011M1，以及各种认证信息。

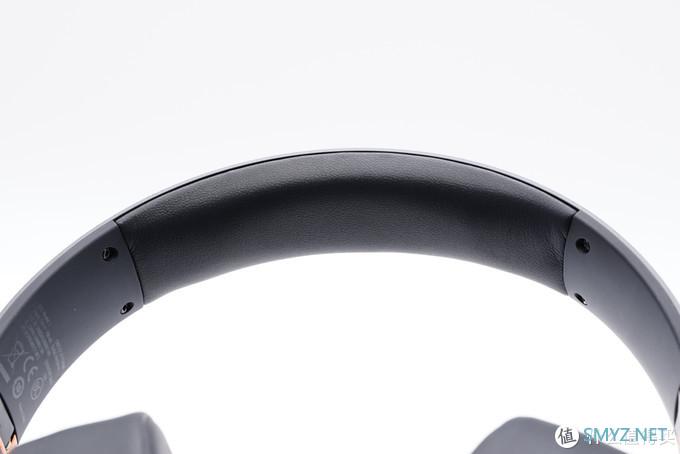

头梁内侧有类皮革头垫，内部有弹性填充物。

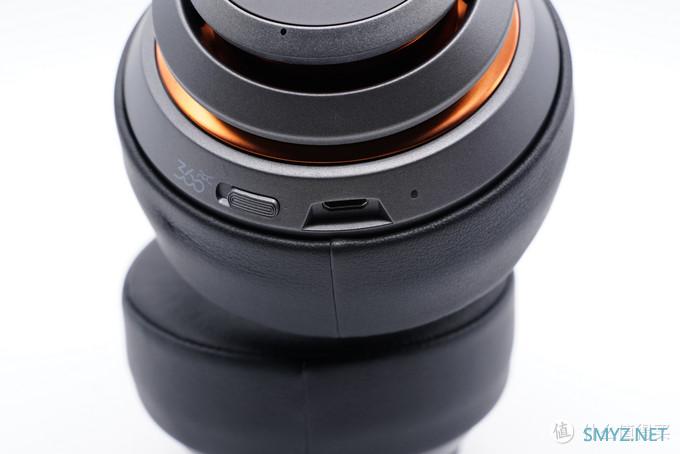

左侧耳机底部有电源键开关，电源键旁印有ROC360字样，以及Micro-B充电接口和充电指示灯。

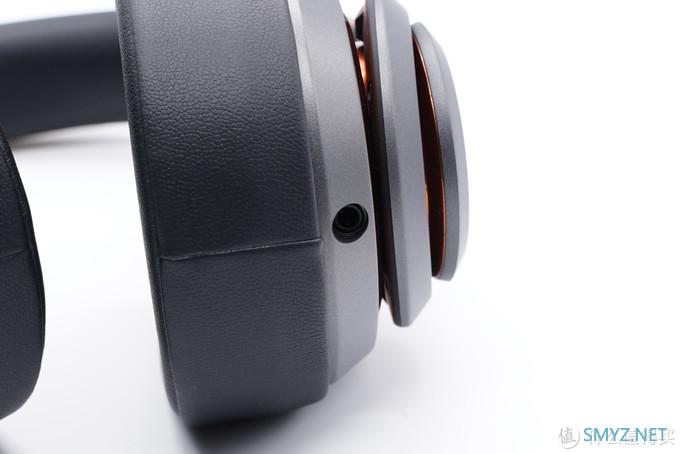

右侧耳机底部有3.5mm音频线接口。

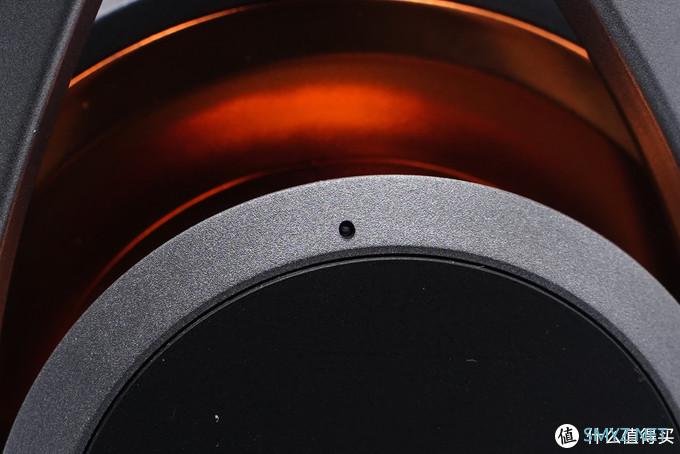

麦克风开孔。
指示灯开孔。
二、ROC MODEL I 拆解

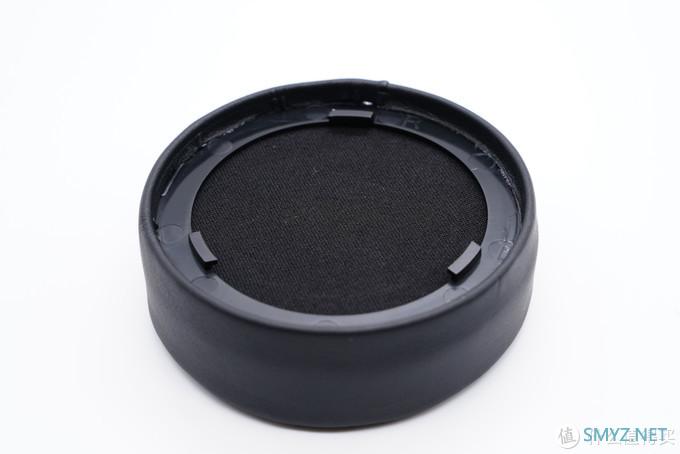

来到拆解部分，首先取下右侧耳罩，耳机防尘网与耳罩固定在一起。

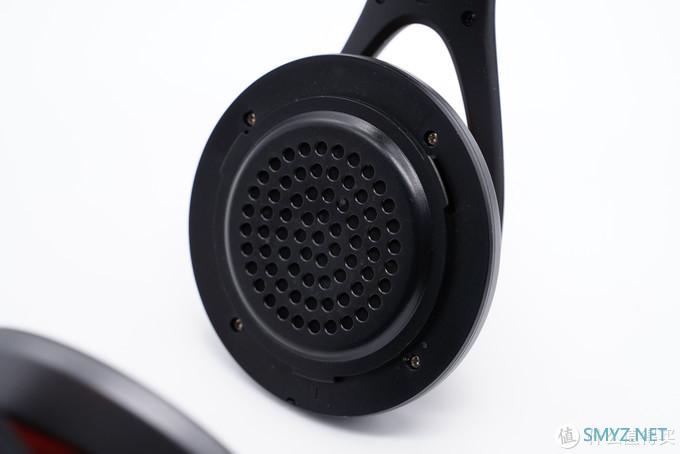

耳机音腔出音孔特写，扬声器单元由四颗螺丝与腔体固定。

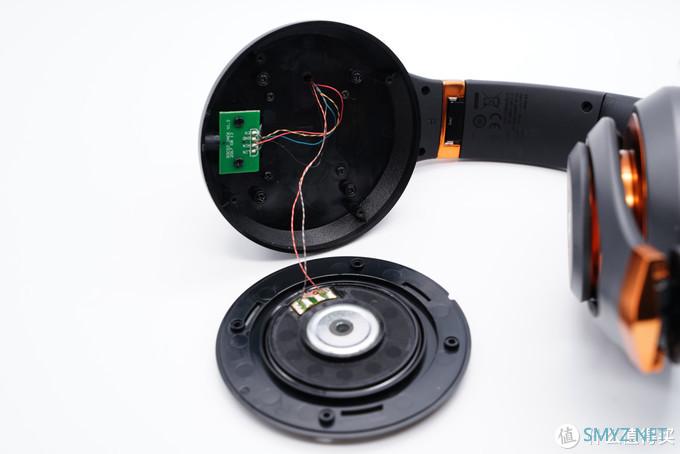

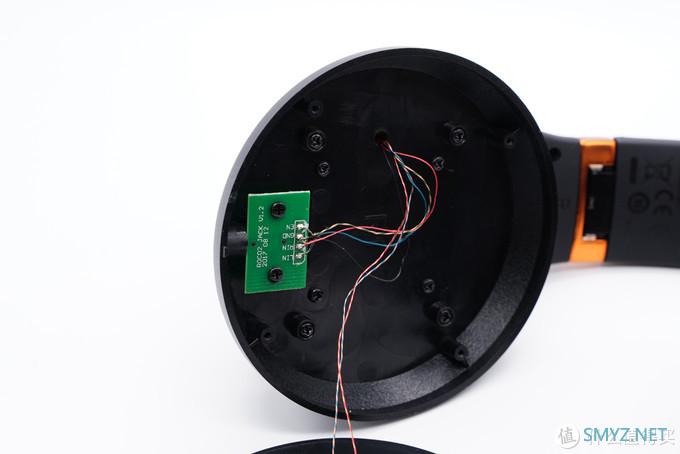

腔体内有3.5mm音频接口小板，多根导线与另外一侧主板连接。
音频小板由两颗螺丝固定在腔体内，导线焊接连接。

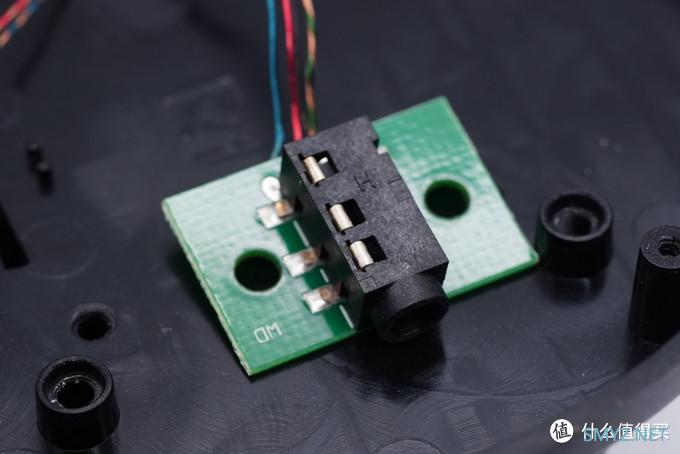

3.5mm音频接口特写，贴片焊接。

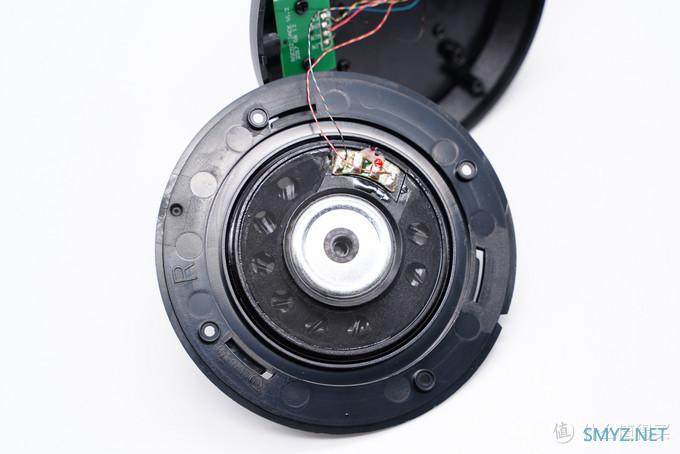

扬声器单元特写，导线焊接。

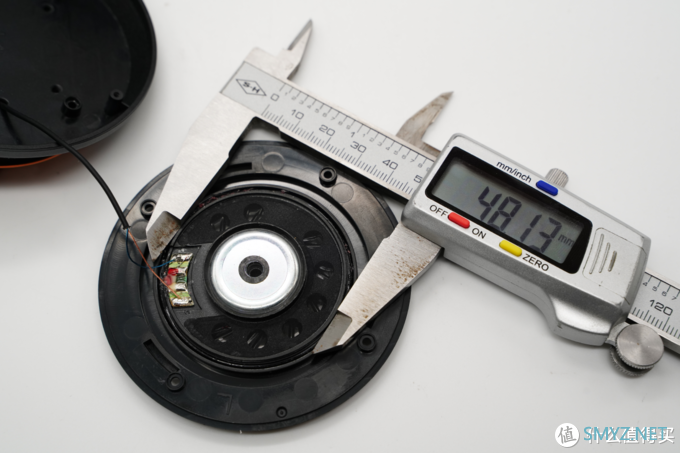

经我爱音频网实测扬声器单元约为48mm。

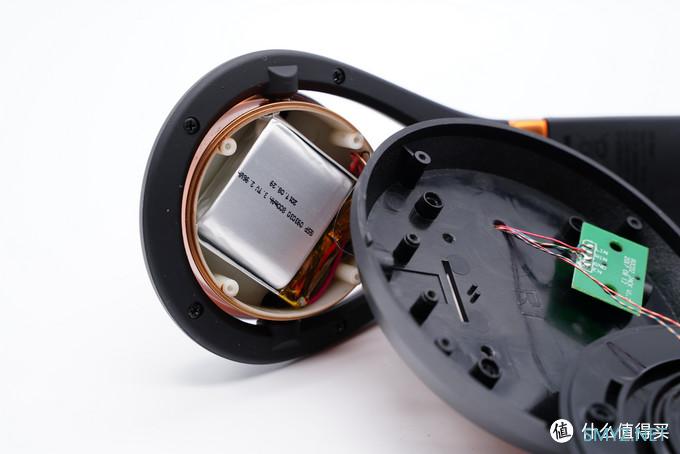

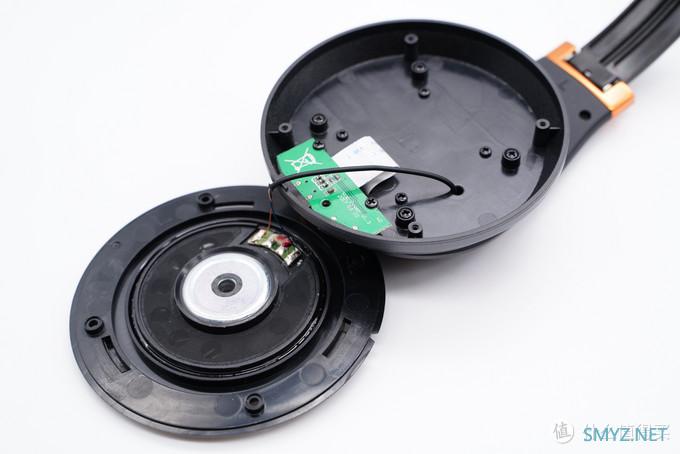

背部盖板内有耳机电池。

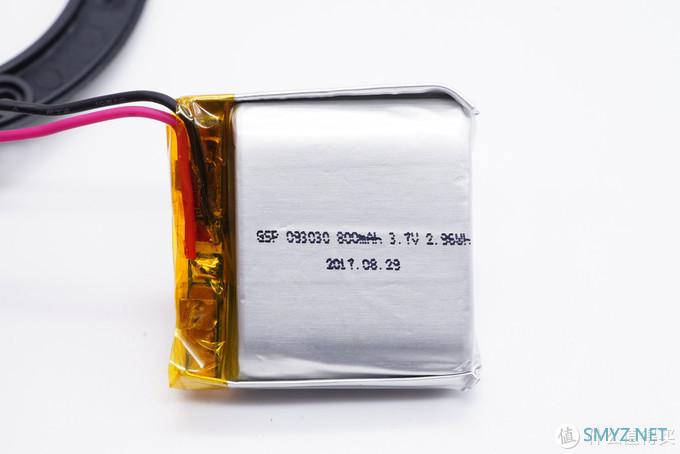

聚合物电池正面信息，信号：GSP093030，标称容量：800mAh/2.96Wh，标称电压：3.7V，生产日期2017年8月29日。据我爱音频网了解到生产厂商为GREATPOWER鹏辉能源。

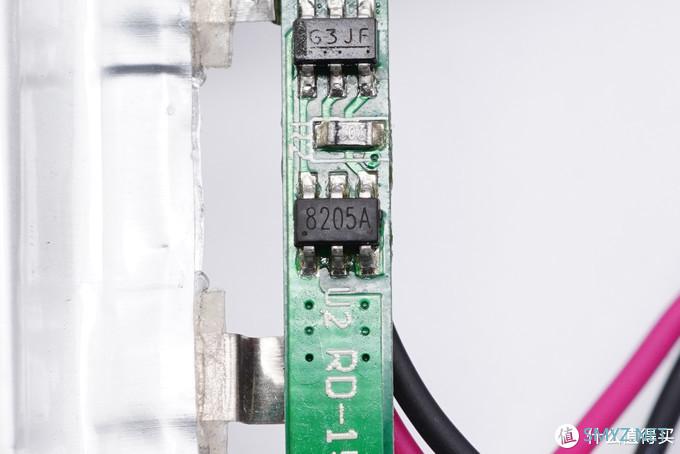

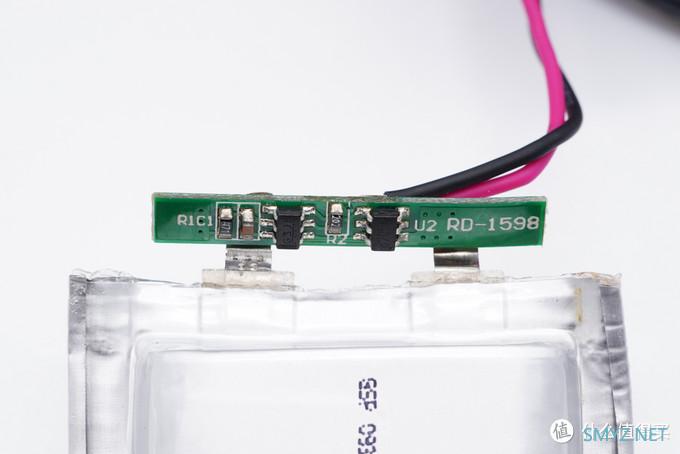

电池上有电路保护小板，保护板上有电池保护IC和保护MOS管。
导线与保护板焊接，焊点饱满。

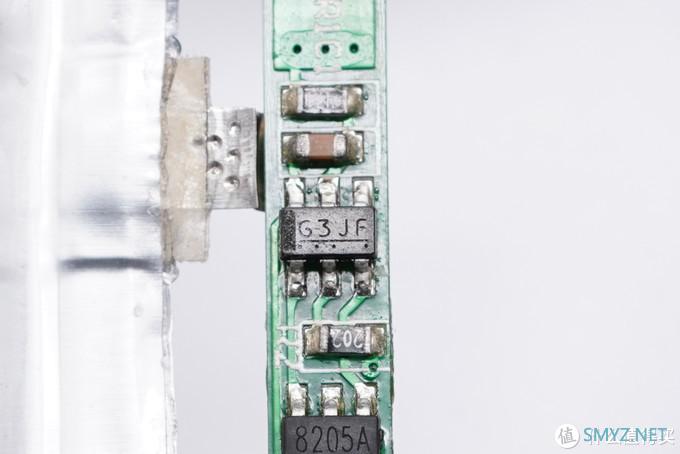

丝印G3JF的精工锂电池保护IC。
丝印8205A N-MOS管。

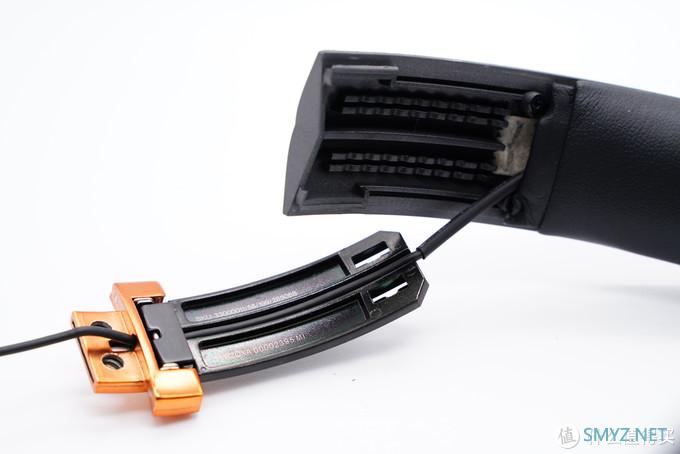

金属滑轨结构特写。

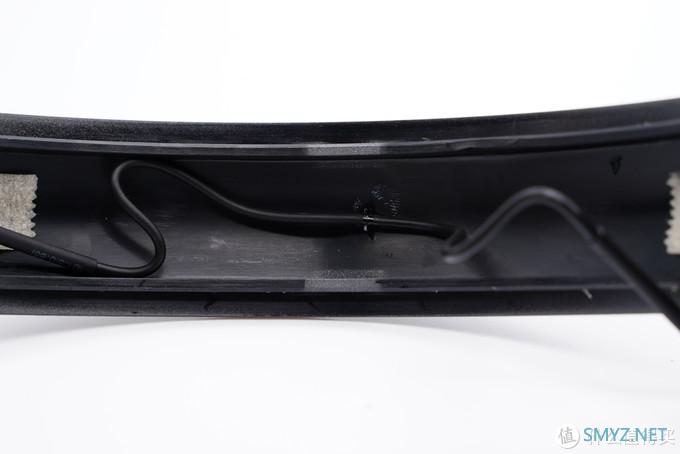

过梁线由胶水固定。

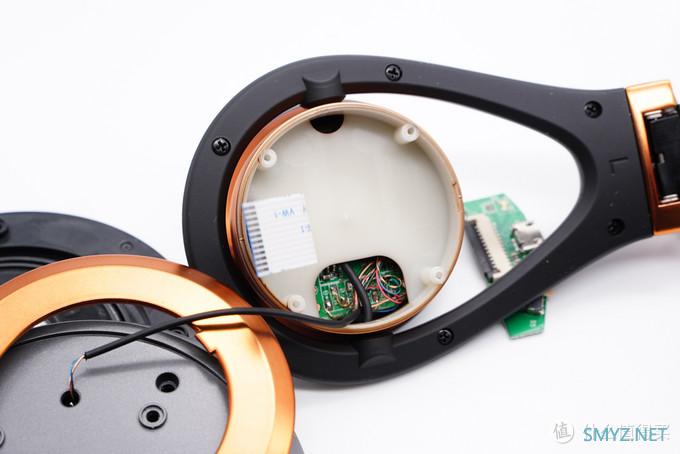

打开另外一侧的腔体，内部有Micro-USB输入小板，通过排线与主板连接。并有四颗螺丝固定耳机背部外壳。

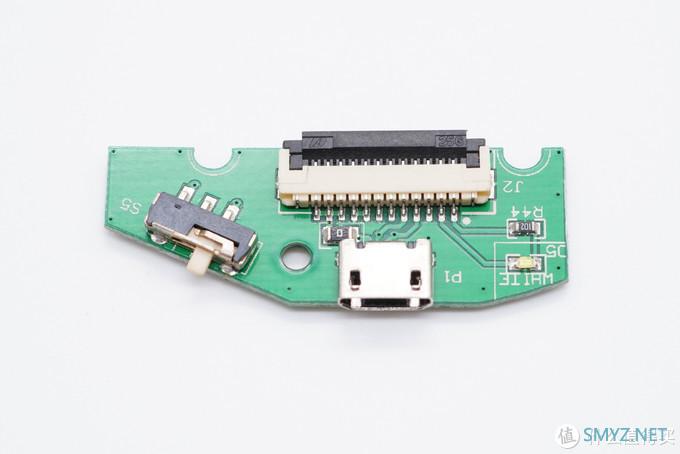

电源输入小板正面特写。

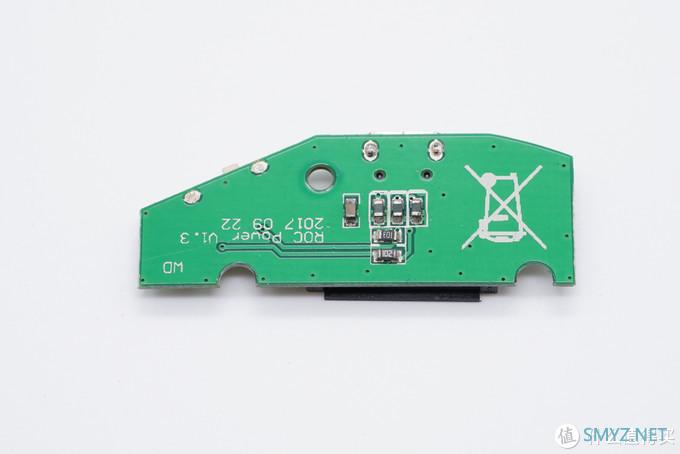

电源输入小板背面特写。

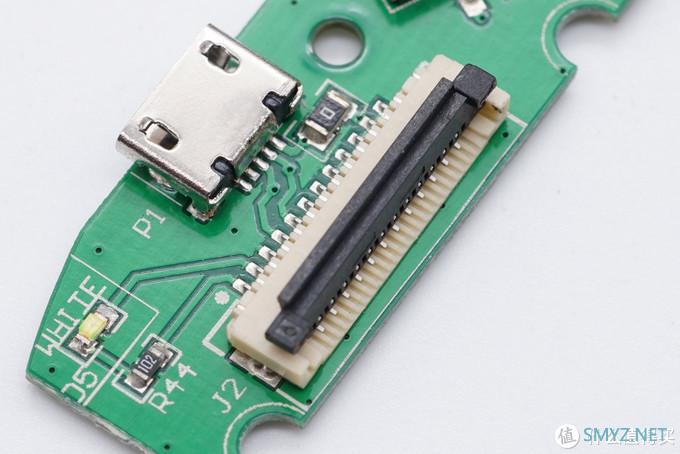

排线卡扣式插座特写。

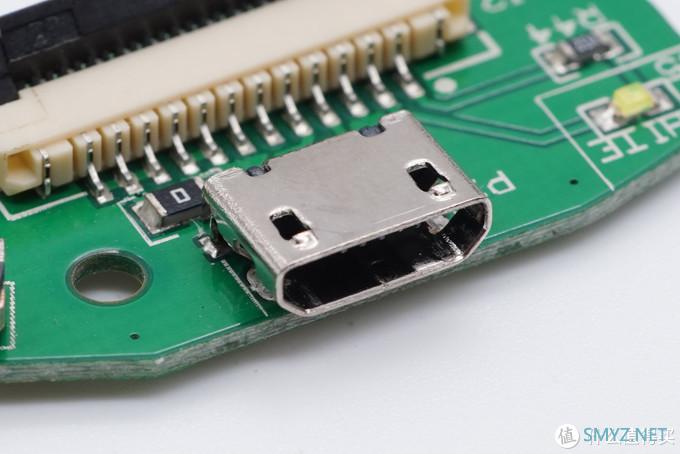

Micro-USB充电接口特写。

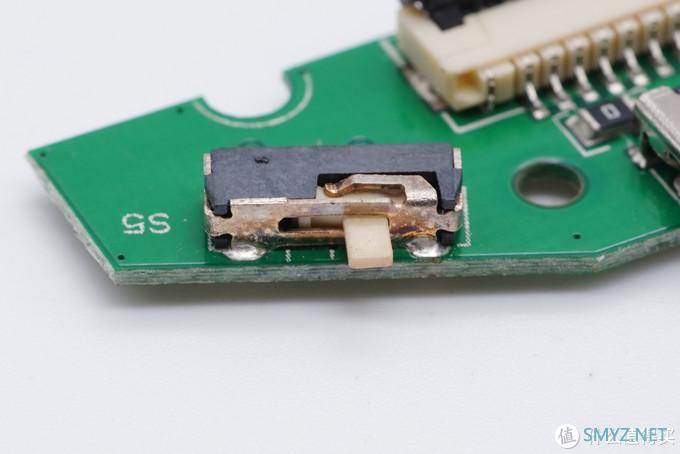

电源开关内部结构特写。

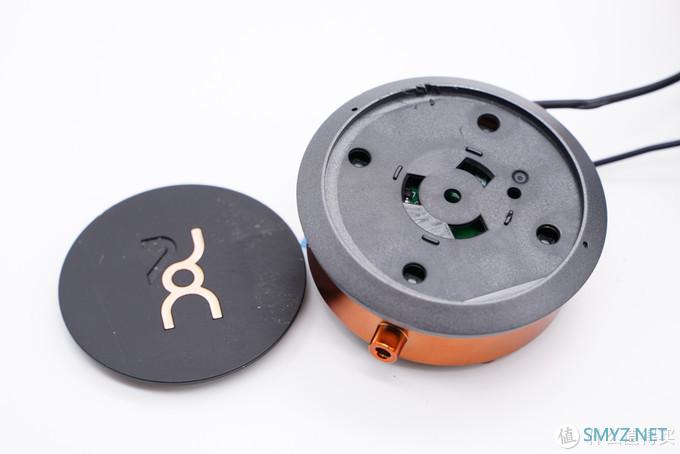

卸掉螺丝，腔体内无元器件，仅有多处开孔供线缆穿过。
取掉耳机操控背板。

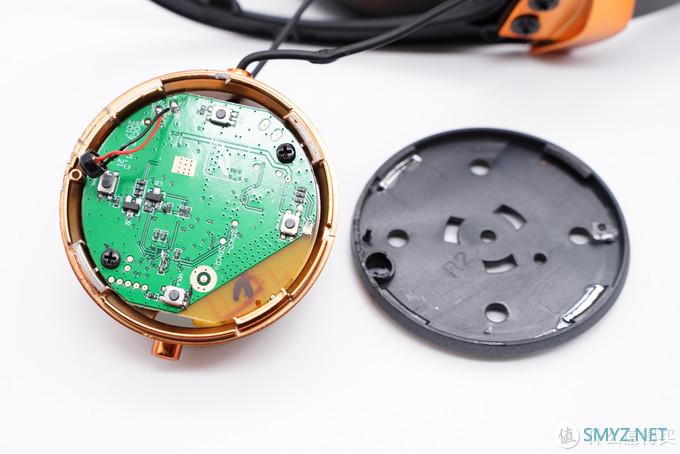

取掉主板腔体盖板，主板元器件一览。

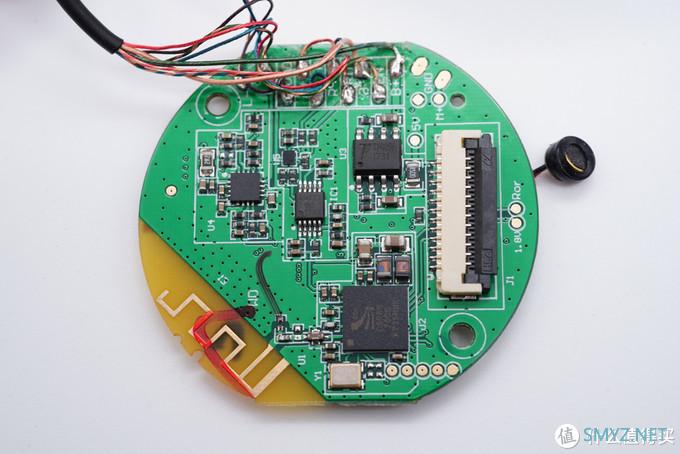

主板正面特写。有包括蓝牙主控芯片在内的多颗芯片。

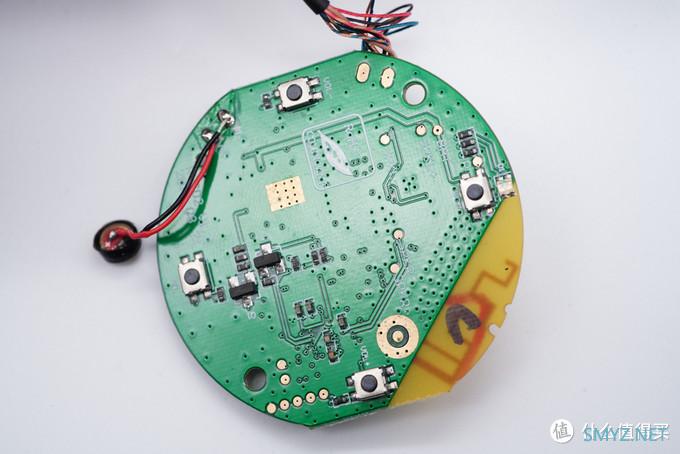

主板背面特写，四颗物理按键分布在主板四周。

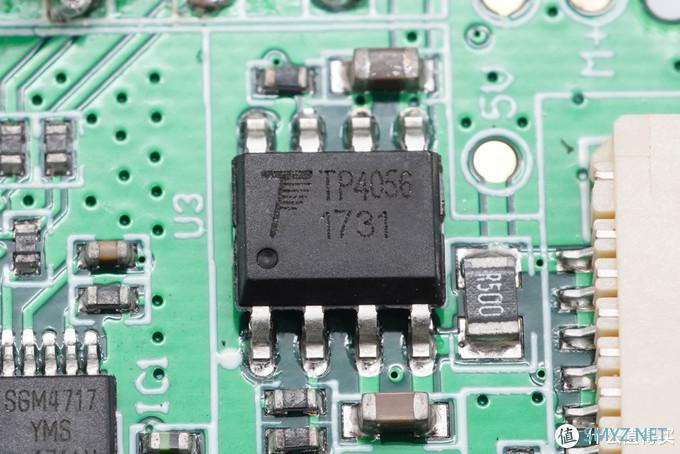

拓微TP4056是一款采用恒定电流/恒定电压的线性充电器。其底部带有散热片的SOP8/MSOP8 封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056 可以适合 USB 电源和适配器电源工作，用于为充电盒内置电池充电。
据我爱音频网拆解了解到，京造、PURDIO、漫步者、plantronics缤特力等品牌的TWS耳机充电盒均采用了拓微的充电芯片。

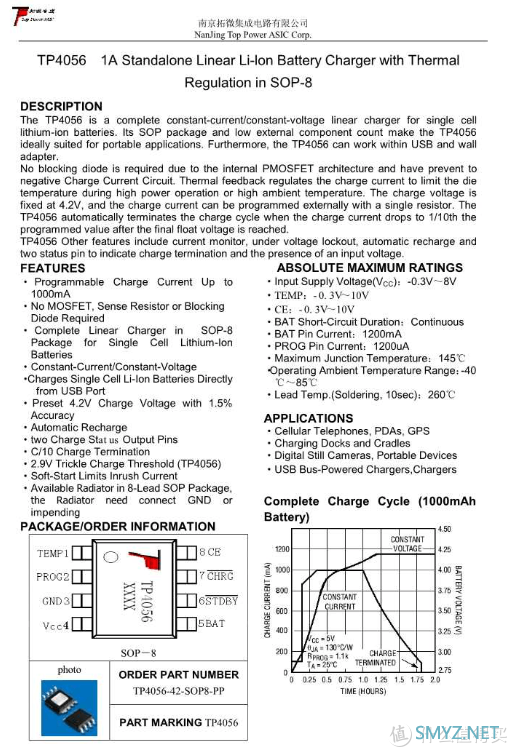

拓微TP4056详细资料图。
SGMICRO圣邦微SGM4717是双通道，双向，单刀双掷（SPDT）CMOS模拟开关，设计用于采用1.8V至5.5V单电源供电。具有高带宽（300MHz）和低导通电阻（4.5ΩTYP）的特点，用于切换蓝牙音频和有线音频信号。

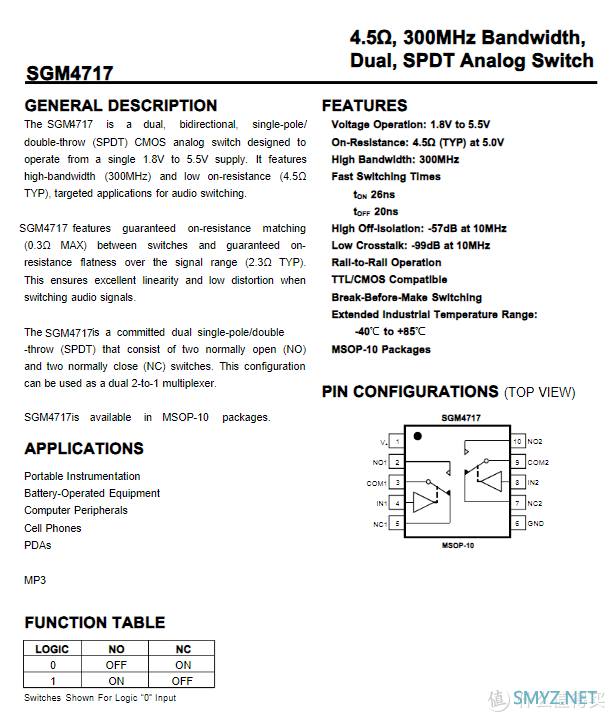

SGMICRO圣邦微SGM4717详细资料图。
圣邦威 SGM4917立体声耳机放大器，80mW输出立体声耳机放大器，内置电荷泵，无需外部隔直电容，可获得更好的频率响应，用于驱动耳机扬声器。

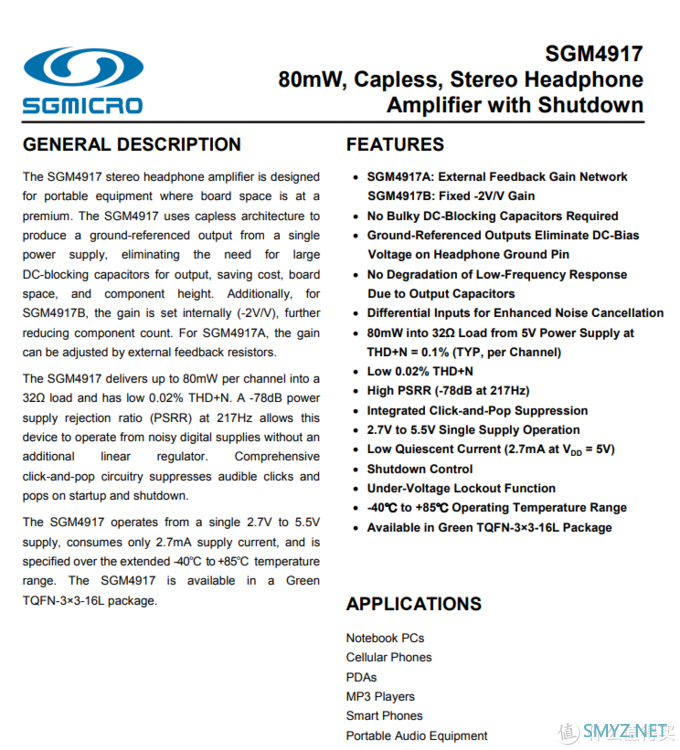

圣邦威 SGM4917 详细资料。

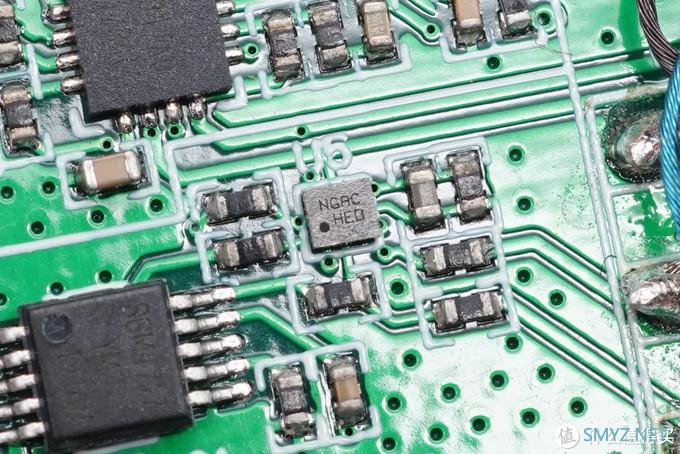

丝印NGAC的IC。

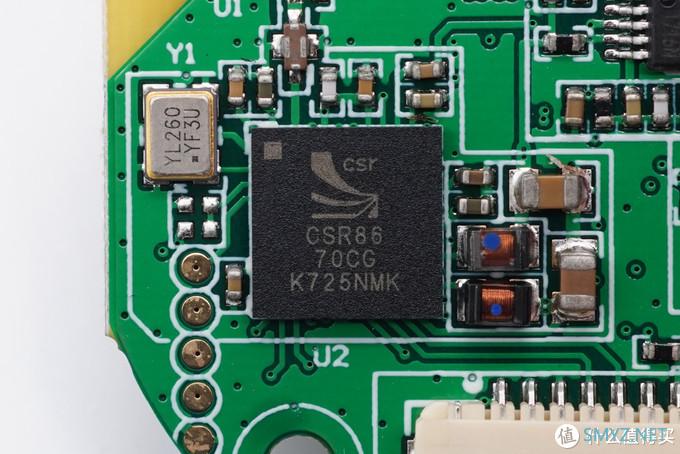

主控芯片采用了Qualcomm高通CSR8670无线音频解决方案，支持蓝牙5.0。
在音频传输技术上，支持aptX，可以让蓝牙无线音频达到CD级别的听感；支持高达6个数码麦克风和电容触摸控制器；内部包含充电功能，无需配置外部充电IC。
Qualcomm CSR8670的双核架构包括一个应用程序处理器、一个超低功耗Kalimba DSP，以及嵌入式闪存，使得CSR8670能够提供非常灵活的解决方案，实现产品的高度差异化。
据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案。

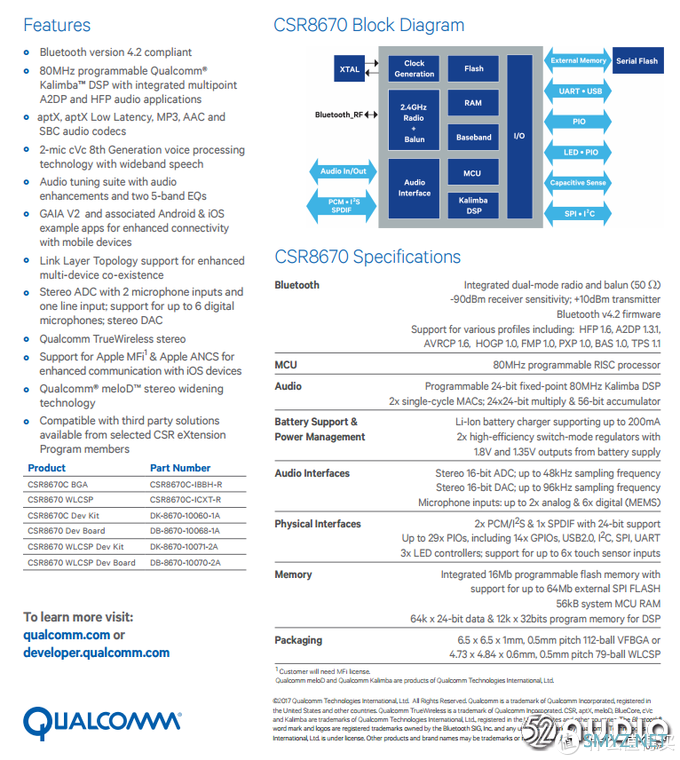

Qualcomm高通CSR8670详细资料图。

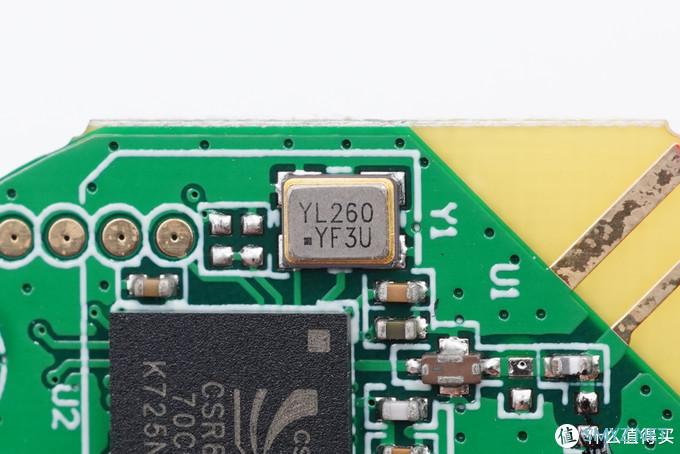

26MHz时钟晶振。

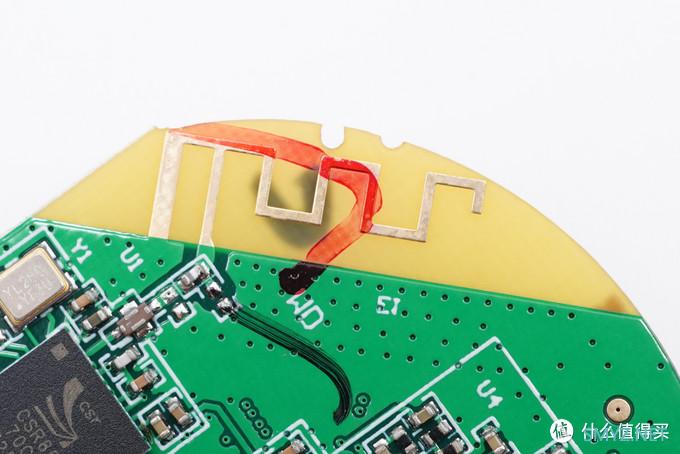

板载蓝牙天线。

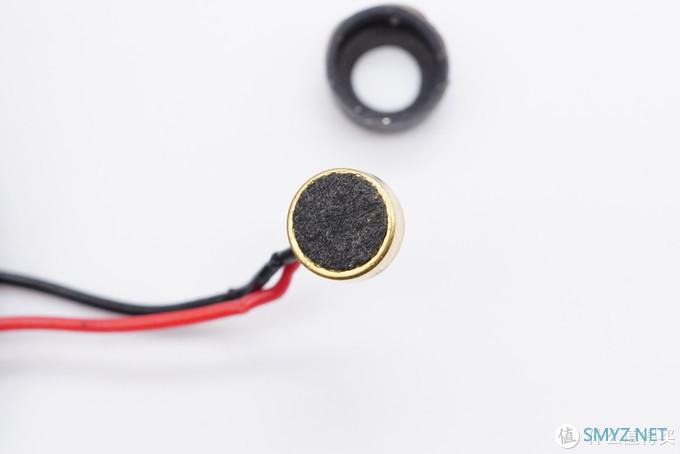

一颗驻极麦克风，上面有防尘棉覆盖，用于通话拾音。
两颗LED指示灯特写。

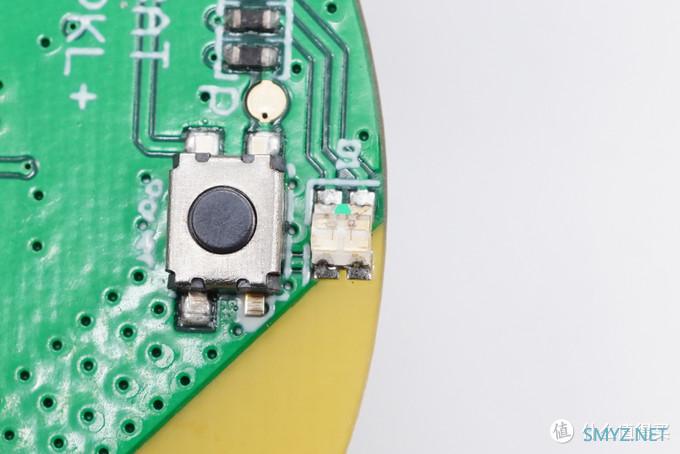

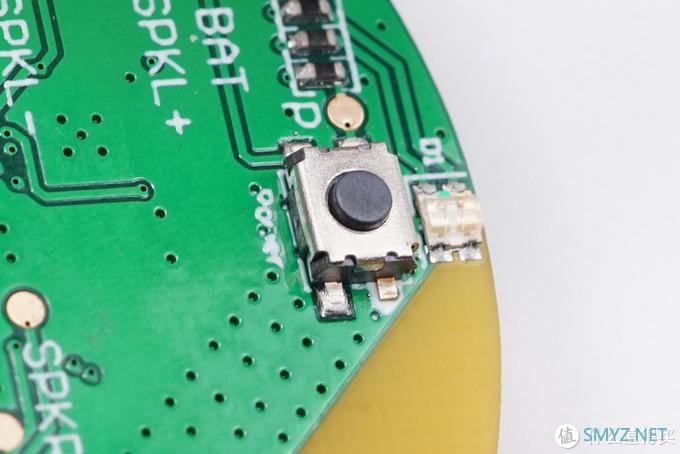

主板上功能按键特写。

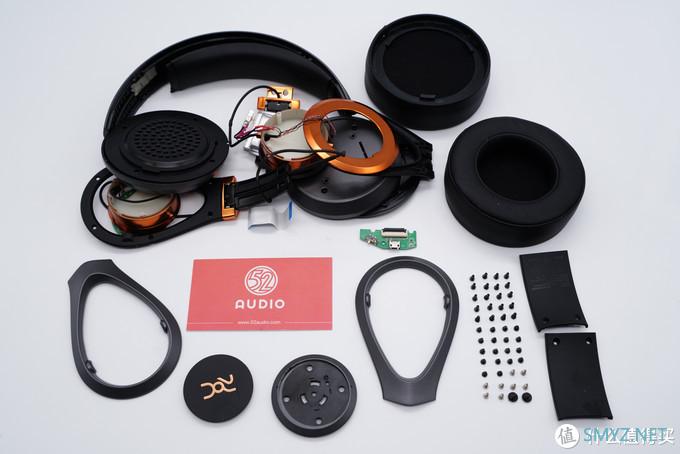

ROC MODEL I头戴蓝牙耳机拆解全家福。
三、我爱音频网总结
ROC MODEL I 作为 ROC Live Life Loud（睿响）系列走年轻化设计的产品，融合了音乐和足球的元素，外观设计极具运动感。黑色和橙色色彩碰撞，极具激情与活力。耳机可实现向内折叠和拉伸，提升便携性和佩戴舒适性。不足点是耳机不可左右和上下旋转，降低了用户的自主调节性。内部电路上电池位于右耳，容量为800mAh，并配置了一体化电池保护IC。右耳内有主板，输入小板。物理按键位于主板上；主控芯片为Qualcomm高通CSR8670，支持aptX；还采用了拓微TP4056，为耳机电池充电；圣邦微SGM4717双通道，双向，单刀双掷CMOS模拟开关和SGM4917立体声耳机放大器等。
