目的：
AIL IN ONE 强迫症，可以省两个设备。还可以把IPTV带宽利用上，实现负载均衡
缺点就是一旦unraid出问题就会所有设备断网
硬件配置：

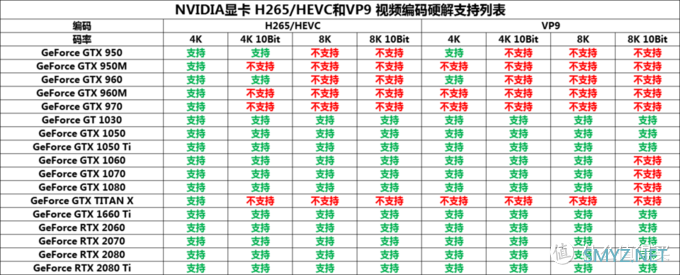

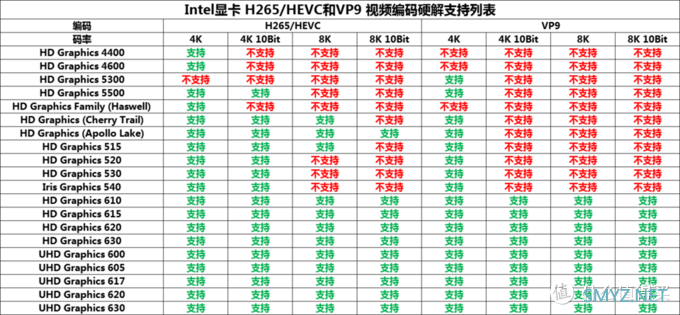

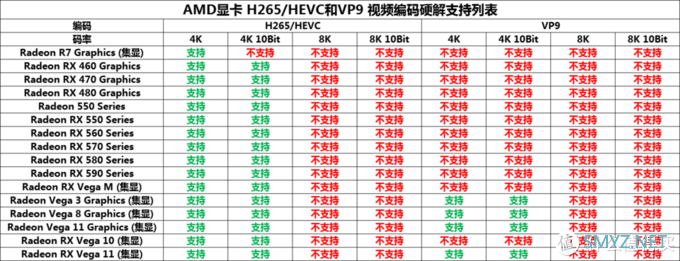

平台QL2X+索泰B250I ，QL2X集成HD630显卡，硬解神器
网图，拿来用用
主板如果配双光口网卡，就没必要追求主板双口，可以再光转电一个出来
网卡 单光口I350+stick，无线网卡 ：qca9880 集成功放（没功放的信号会不理想）
网络规划
打算用ikuai搭配openwrtx86（ROS英文高恪不支持VLAN多拨和ipv6，lede不自带无线网卡驱动）规划比较简单，爱快负责拨号负载均衡直通光卡拨号，直通一个网卡当LAN
unraid留一个网口做LAN，不然出问题就只能GUI模式了
openwrt 直通无线网卡做旁路由
具体操作
准备工作

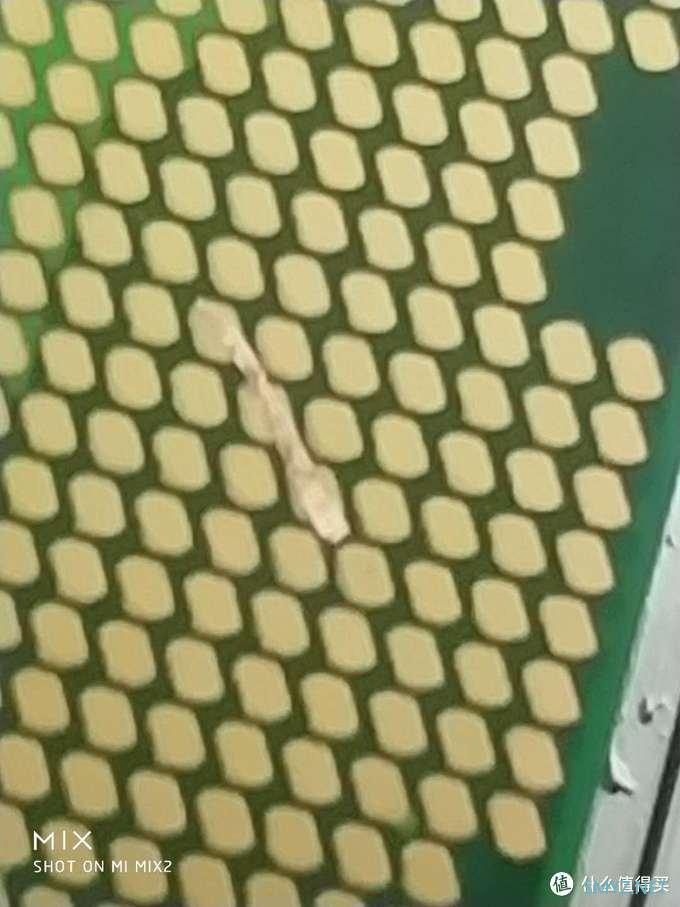

在网友提示下，发现Q2LX无法自适应PCIE通道的问题可以通过短接CPU针脚解决
第二排6开始斜着短接三个触点，注意三角指示标志在右下

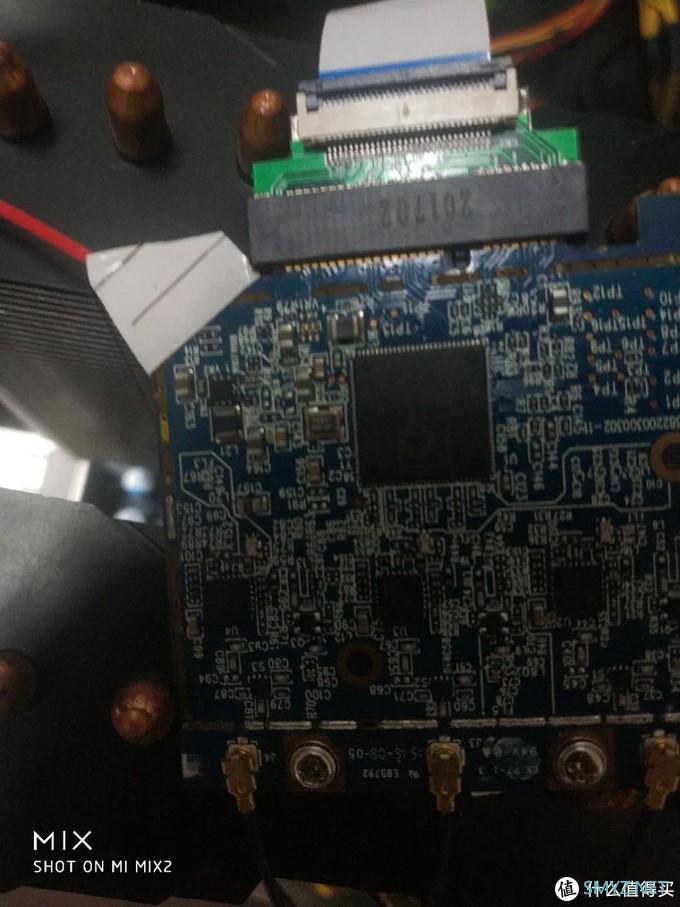

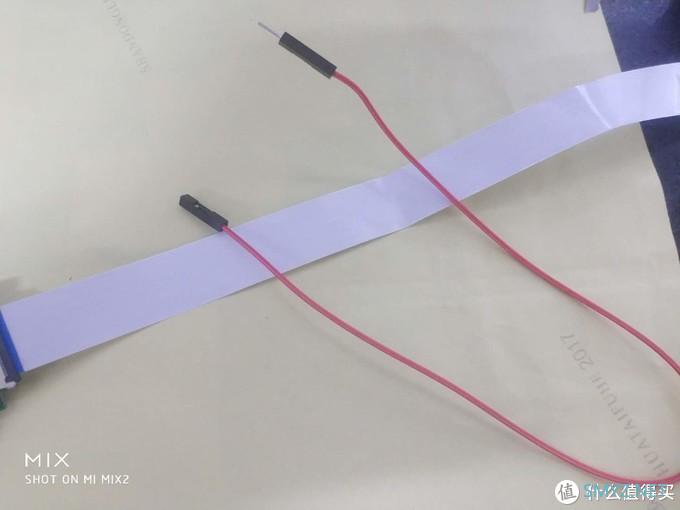

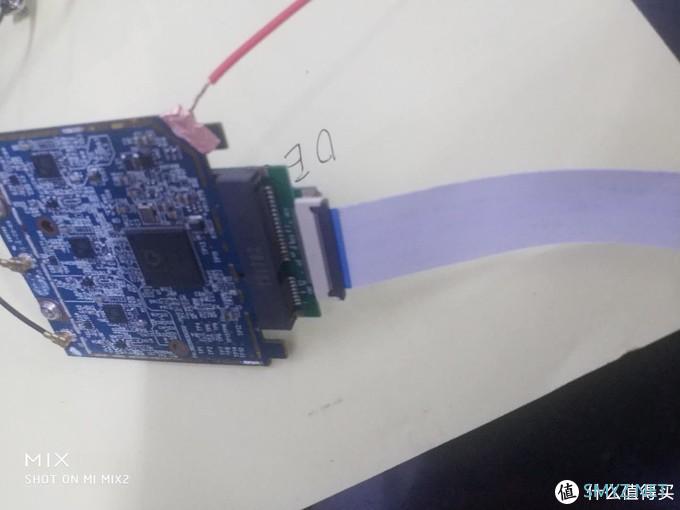

给无线网卡做5v供电，没有烙铁的话可以用杜邦线，接在USB插针的5V供电上
杜邦线就是机箱开关上的那种
再粘一层铜箔
随便粘点什么防止短路

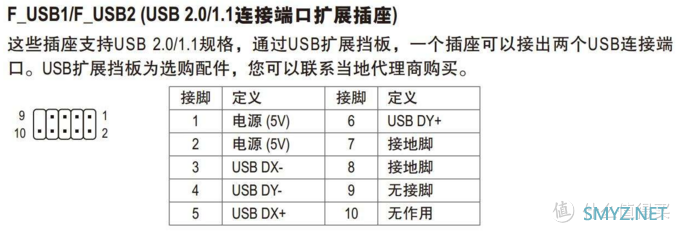

如图，12针脚都行
软件操作
按篇5安装好直通插件
这里推荐把汉化也安装了，毕竟英文看着麻烦
我的是6.8.2 版本，插件网址

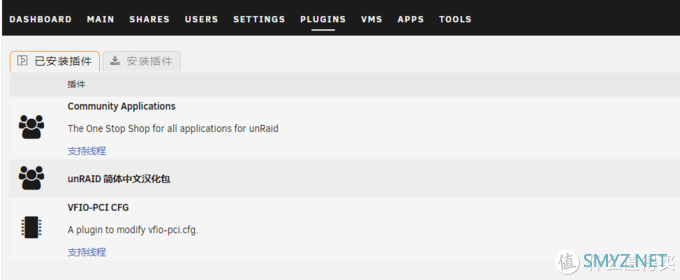

安装后效果如下

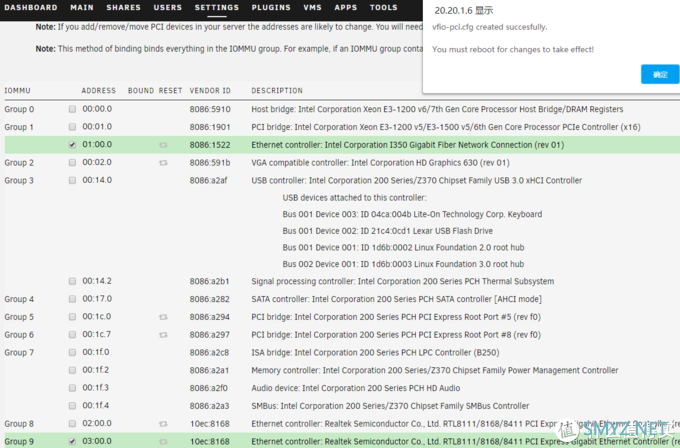

点击直通插件，勾选爱快用的两张网卡，保存重启
安装Ikuai
一开始用的IMG文件，发现无法正常使用，还是下IOS直接安装好了。X64需要4G内存，这里就用32位了

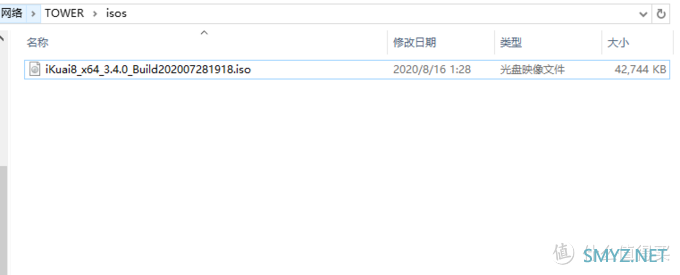

下载好镜像文件复制到isos文件夹

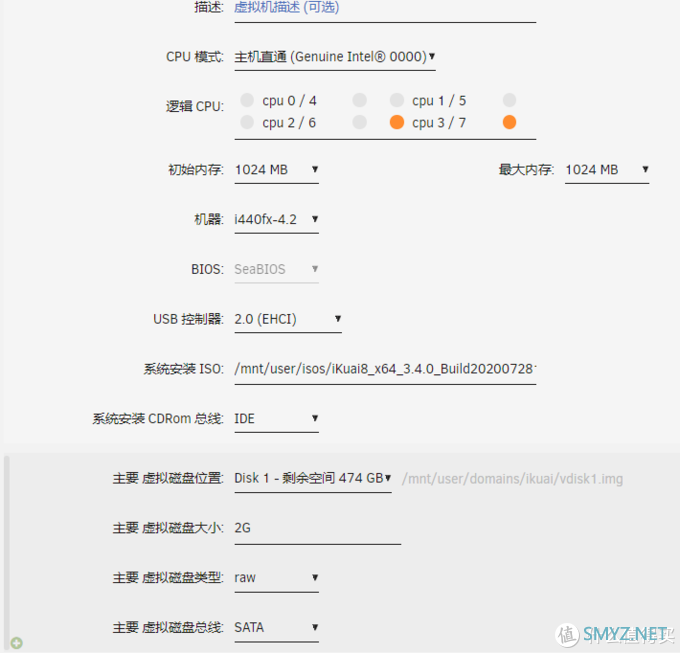

内存分配1G，具体如图

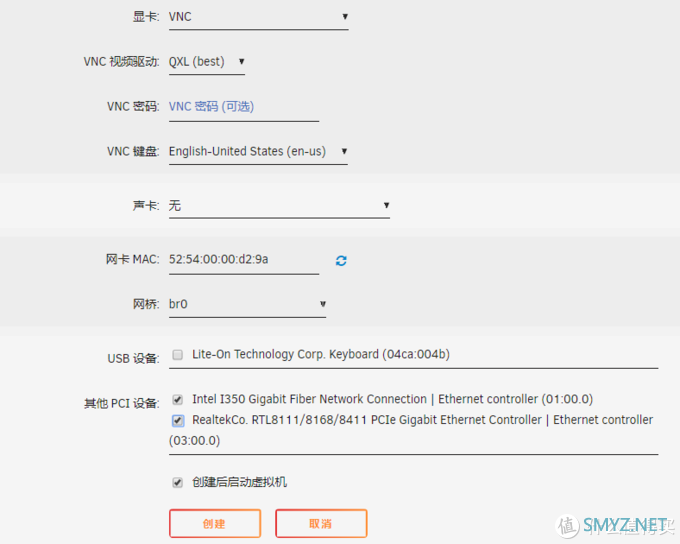

勾选要直通的设备，创建启动

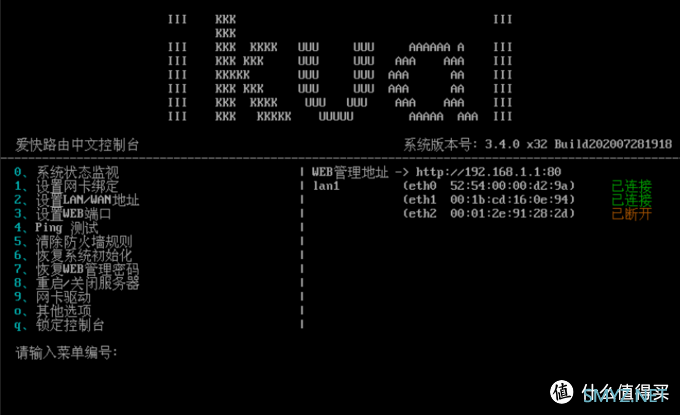

vnc控制虚拟机
这里注意修改lan地址，不然和光模块冲突

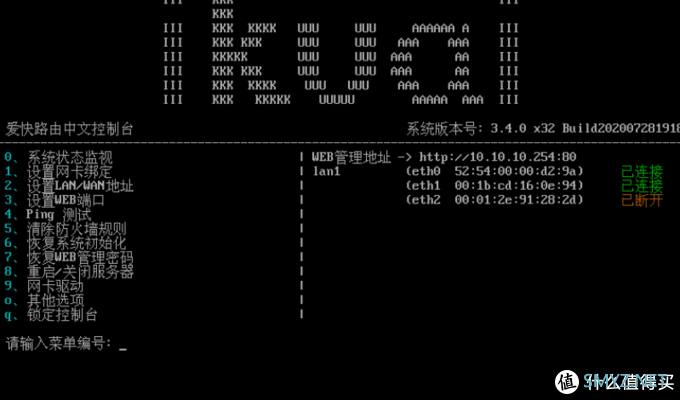

选择2修改lan

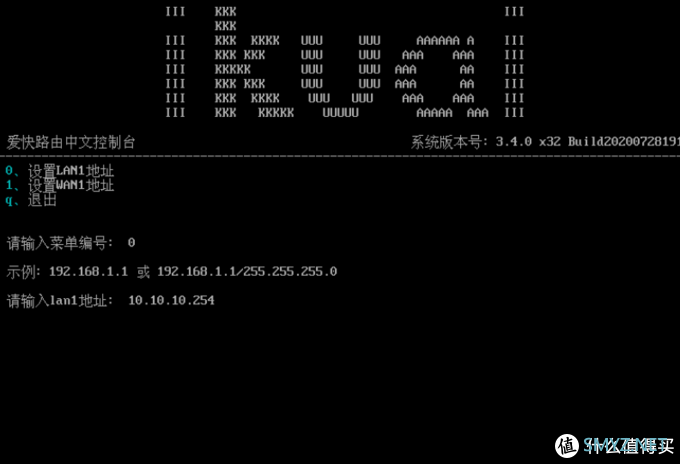

这里lan为10.10.10.254
设置完成

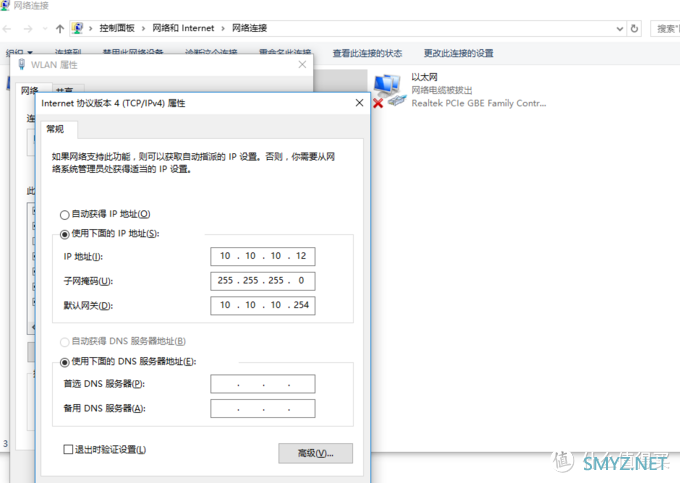

修改电脑网段和网关
如图

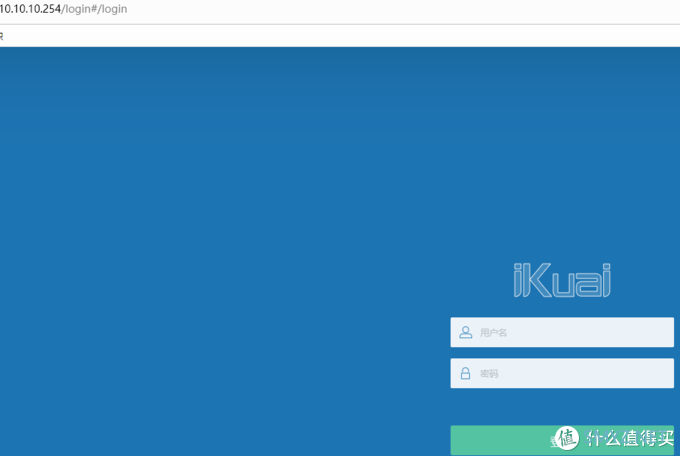

浏览器输入10.10.10.254 登陆爱快。默认密码admin admin

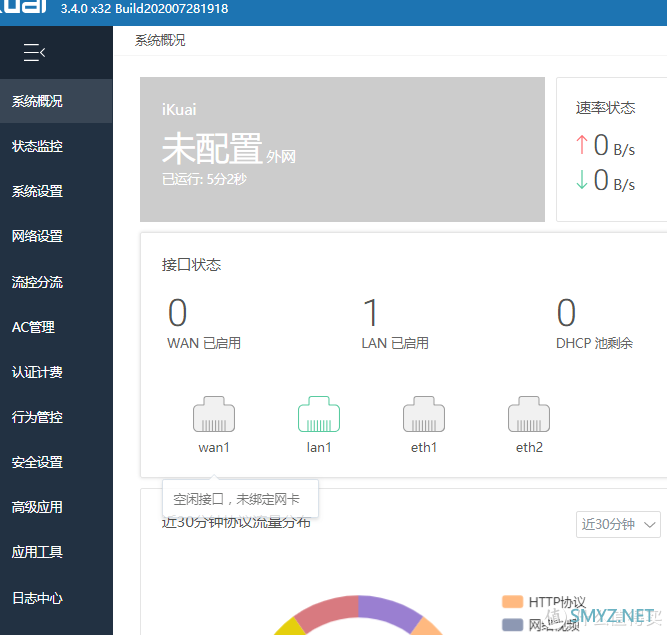

这里可以看到WAN还没设置

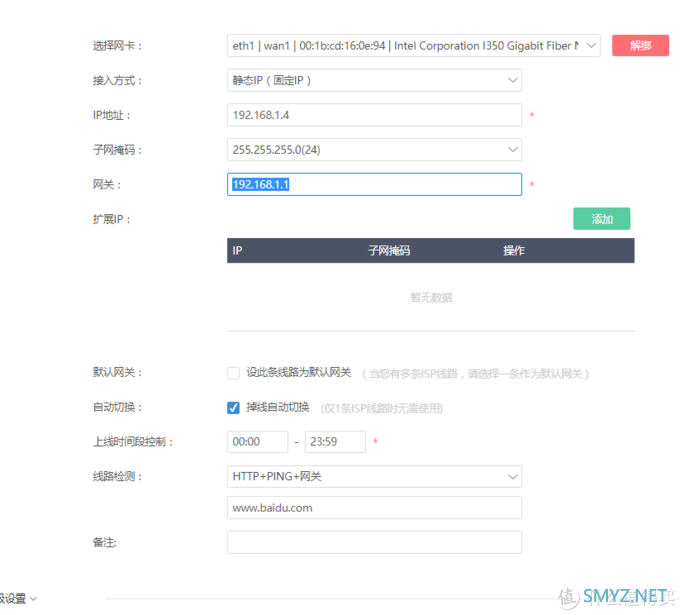

选择I350为wan网卡，设置如下网段
如图

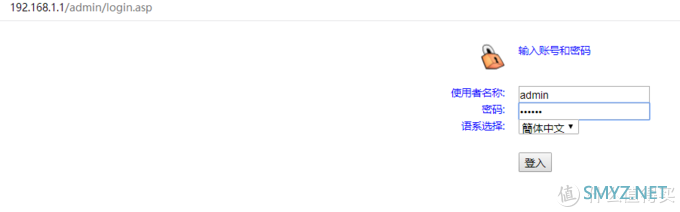

浏览器访问192.168.1.1，进入光模块设置页面 账号密码 amdin system

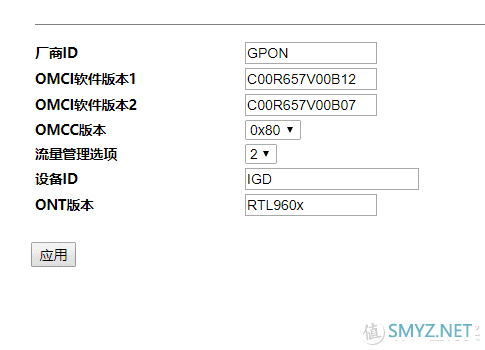

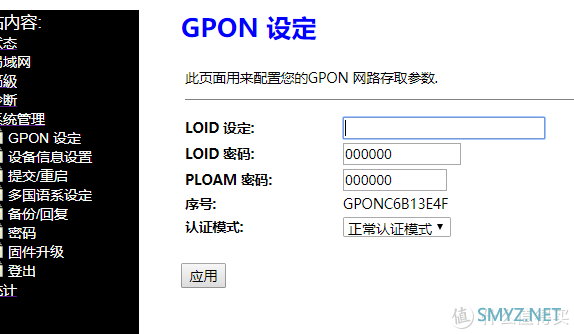

设置页面如图
我这里比较小众移动的PON，而且iptv直接DHCP就可以了，没什么指导意义还是拿电信为例吧
这里说下PON的认证方式，国内运营商基本上通过几个方式认证：
LOID是电信的认证方式。
移动普遍采用PASSWORD认证，联通多数SN/MAC认证，也有省份除校验LOID或PASSWORD，同时还校验SN
一般需要获得的信息是ADSL拨号账号密码、LOID 、VLAN划分情况（就是各VID负责什么业务）和SN（非必须）

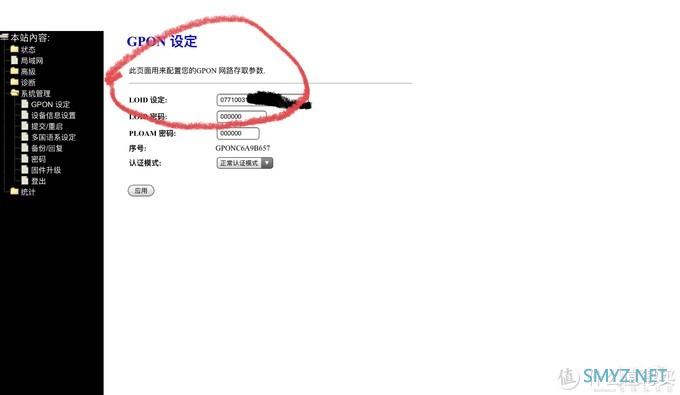

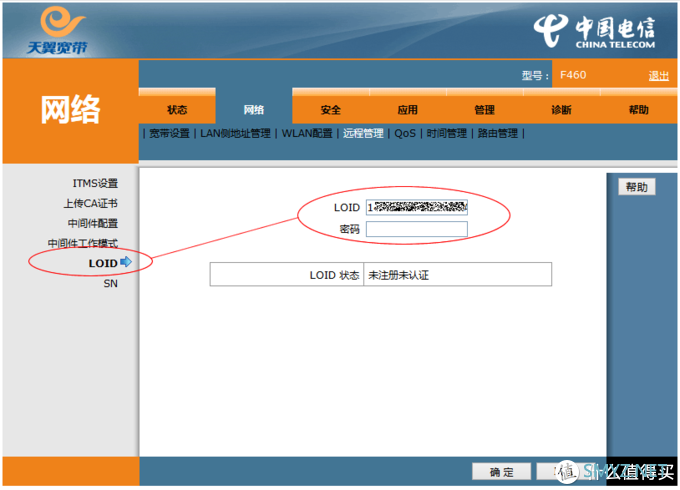

LOID

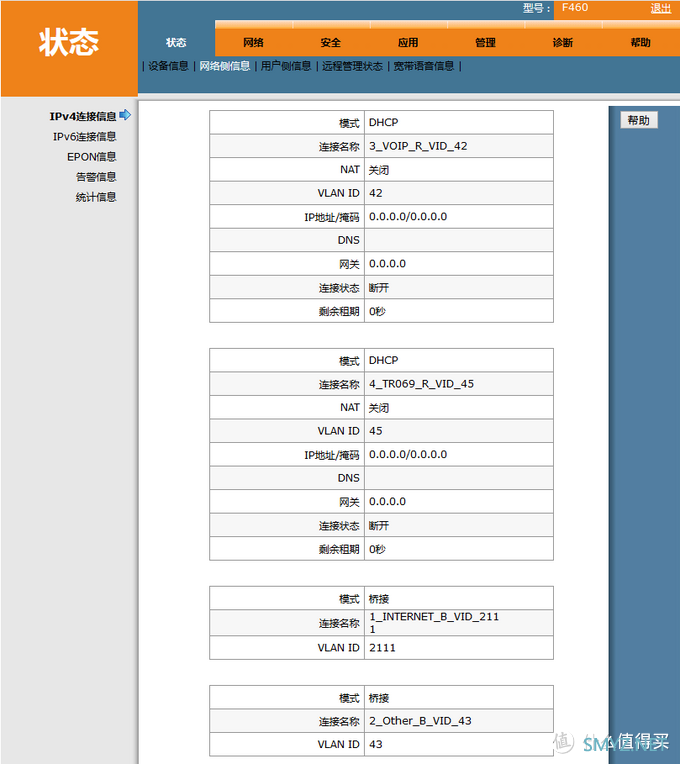

各省市不同，此图211上网42VOIP

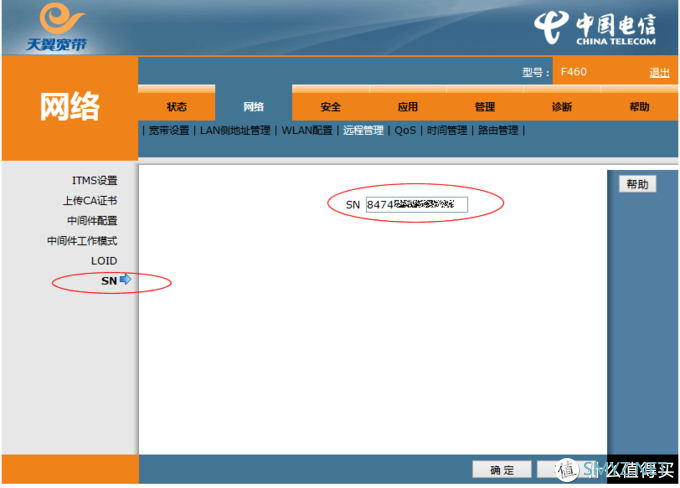

获取SN方法1

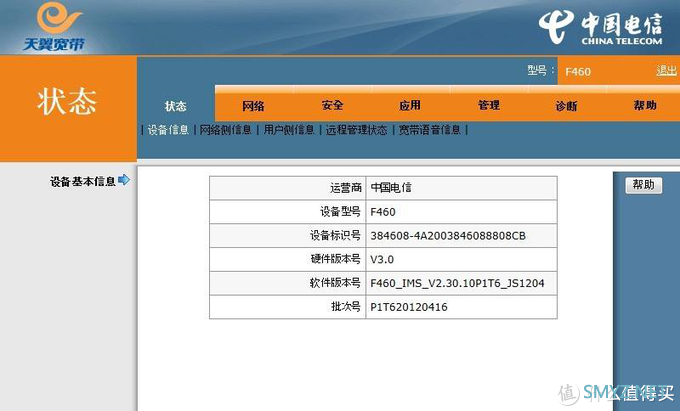

获取SN方法2：设备标识号，此类型的设备标识号一般由以下部分组成：主MAC地址前6位+短横线+5位用途不明代码+主MAC地址比如上图中的设备标识号384608-4A2003846088808CB可以得知后12位是主MAC地址，同时主MAC地址也是认证时候用的SN，那么我们可以得出SN和主MAC地址如下：SN：3846088808CB主MAC：38:46:08:88:08:CB
例子
通常光模块只需要LOID账户和密码有各别区域的电信密码为是空，请用6个0尝试作为密码。

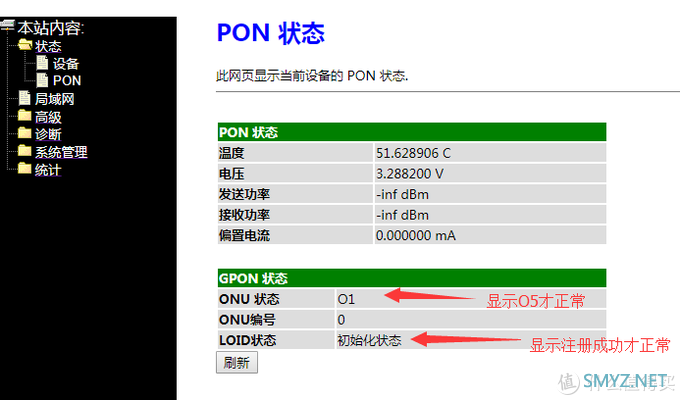

显示O5才算正常连通
如图

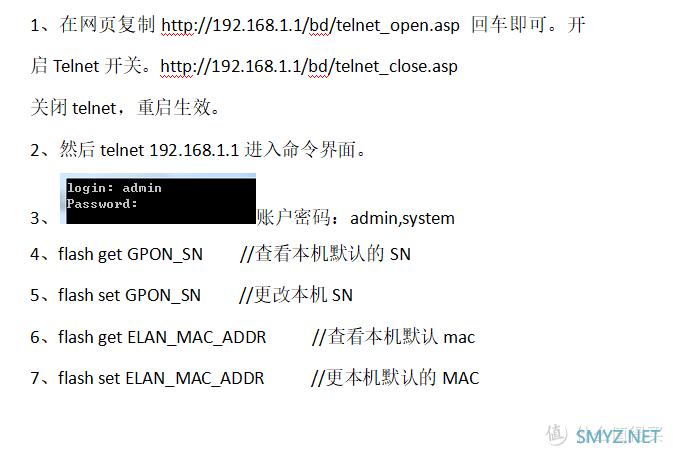

如果需要修改SN MAC参考下图
接下来要设置爱快拨号
浏览器打开10.10.10.254 登陆爱快

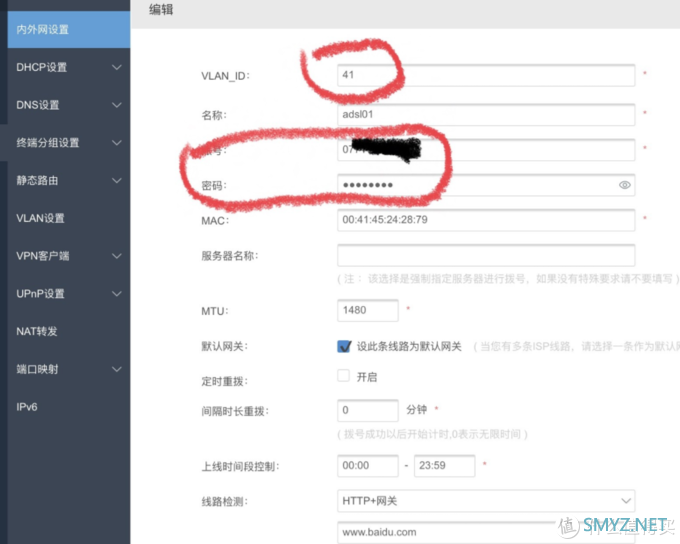

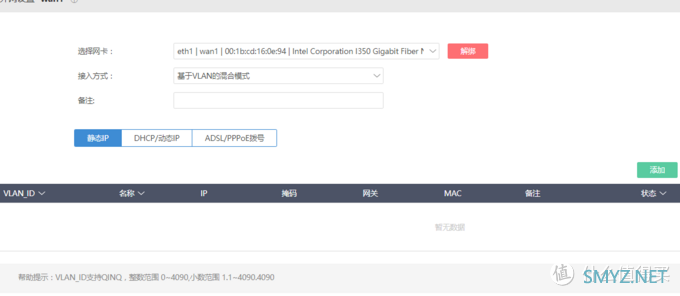

将原来WAN设置，从静态改成模式—基于VLAN的混合模式，保存 选adsl/pppoe添加拨号，输入旧猫VLAN 我这里输41，完成设置宽带账号密码拨号上网完成设置
图示1
图2
同理再添加一个IPTV的DHCP（某些地方也要拨号，照葫芦画瓢就好），注意VLANID对应
然后在爱快那里设置两条线路负责均衡就可以叠加带宽了，这里注意主DNS线路为拨号上网那条线路，偷懒具体不写了
openwrt没啥需要设置的，下回在写吧
总结
该模块其实就是一个小型光猫，性能能跑990左右(家里带宽支持的话),螃蟹方案发热有点厉害，最好再粘几个散热片上去，适合aio强迫症患者使用
