2020年是魅族科技有限公司成立的第17年，魅族发布了17系列旗舰手机，同时也带来了一款支持主动降噪功能的头戴式蓝牙耳机HD60降噪版，紧随今年普及ANC的大潮流。魅族从音频起家，一直致力于为用户提供优良的影音体验，从MP3播放器转型手机，再到今天的无线音频时代，其耳机类产品也从HiFi小众往蓝牙大众方向过渡，我们都见证了魅族的成长和对“小而美”理念的坚持。
今天我爱音频网要拆解的是魅族HALO激光蓝牙耳机，它采用一根激光线材把左右耳机连接起来，线长1.2米可以随意摆出各种造型，在夜间佩戴可以彰显出自己独特的个性，是一款非常酷炫的蓝牙耳机。魅族HALO采用蓝牙连接，支持蓝牙4.1、支持aptX蓝牙编码，充电时间1.5小时，开启激光续航约5小时、关闭激光续航长达15小时，有定制APP可以设置激光的亮度和模式。
下面就通过我爱音频网的详细拆解，看看魅族HALO激光蓝牙耳机的发光结构和内部设计吧~此前我爱音频网曾经拆解过魅族 POP 真无线蓝牙耳机、魅族 POP 2 真无线蓝牙耳机、魅族HD60头戴式蓝牙耳机、魅族 EP63NC 颈挂式降噪耳机、魅族 HiFi解码耳放、魅族 HiFi解码耳放PRO、魅族 蓝牙小音箱A20、魅族 Gravity悬浮音响。
一、魅族HALO激光蓝牙耳机 开箱

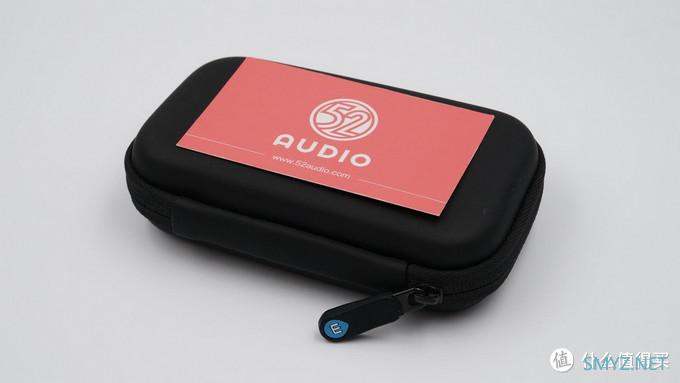

用得时间比较久了，目前只剩下了收纳包和一些基础配件。收纳包是硬壳的，拉链上有魅族的品牌Logo。

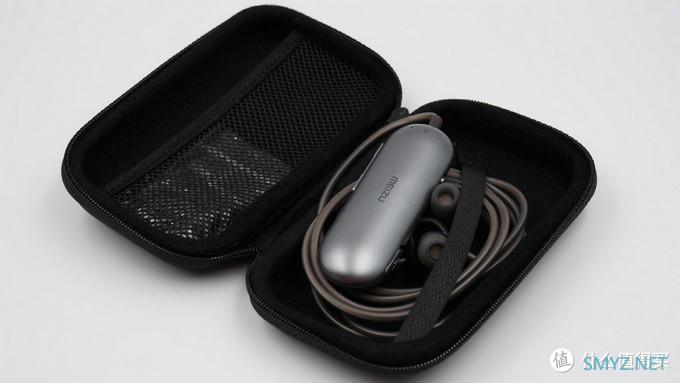

打开收纳包，一侧有网兜可以收纳配件或其他小型数码产品。另一侧用来放耳机，有一根固定绑带。

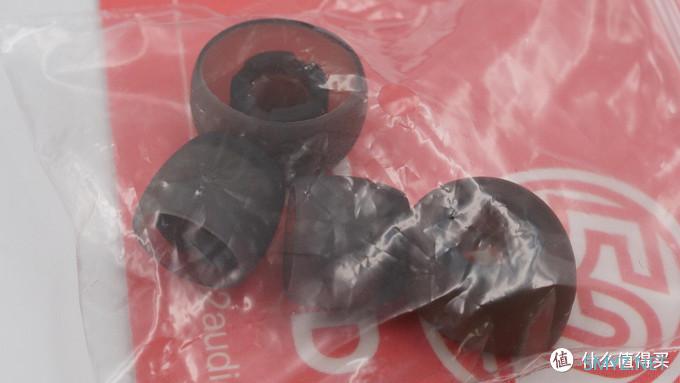

随耳机附赠的额外两对硅胶耳塞。

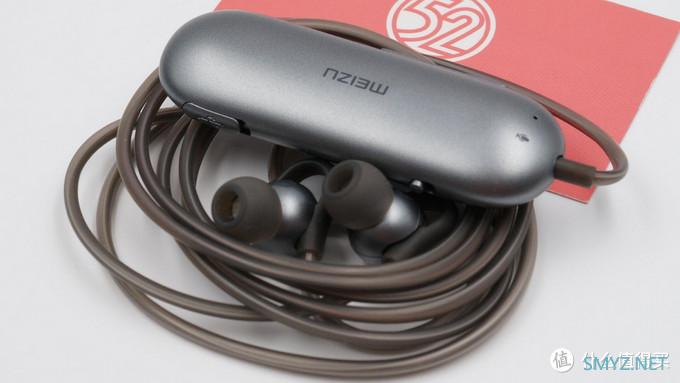

魅族HALO激光蓝牙耳机。

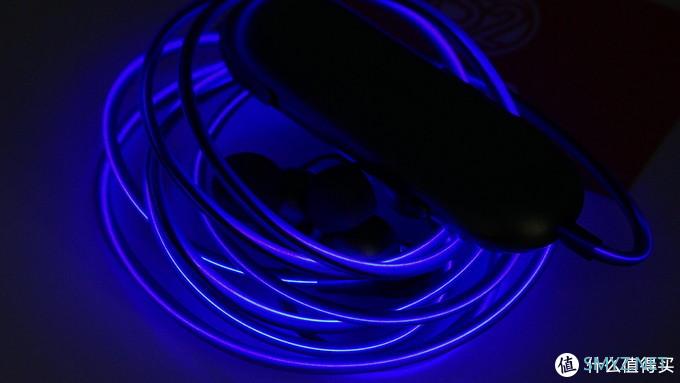

开启激光灯效的效果，HALO共有红色和蓝色两个版本。

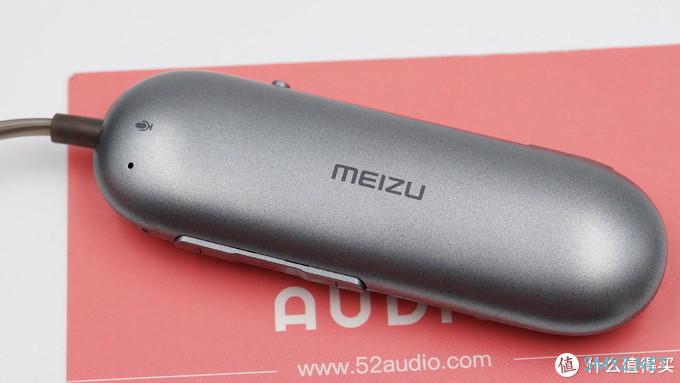

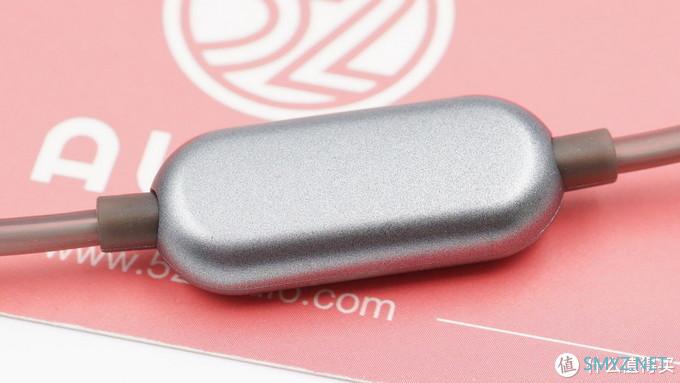

我们首先来看一下耳机的蓝牙接收器和线控部分，银色喷漆、磨砂手感，正面有魅族的品牌名。

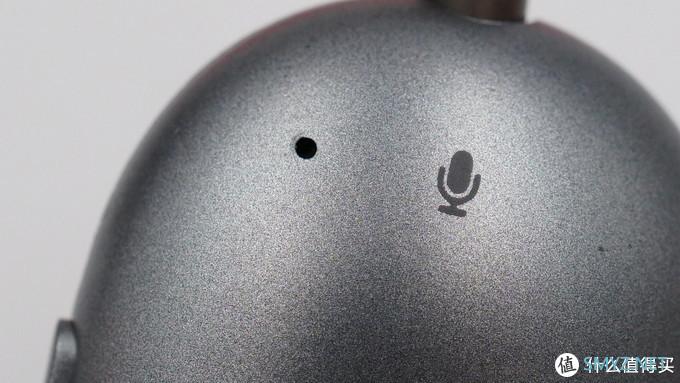

顶部有一个麦克风标识，旁边是麦克风的拾音孔，用于蓝牙通话功能。

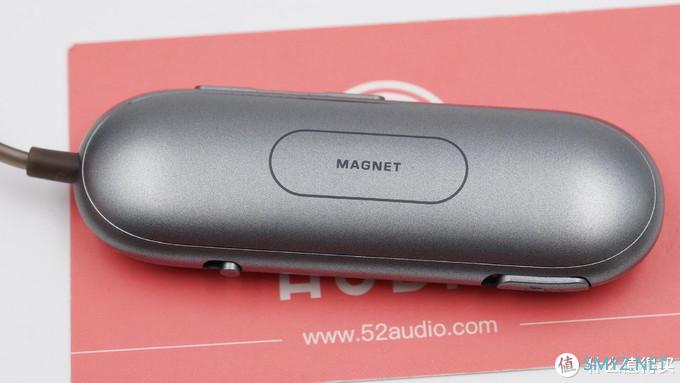

接收器背面标有“MAGNET”（磁铁）区域，可以与线材上的磁铁吸在一起，便于佩戴或者是造型。
线材另一端的磁铁块。

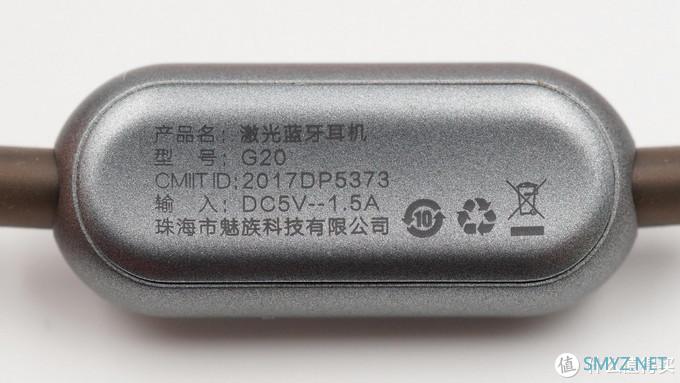

背面信息，激光蓝牙耳机，型号G20，输入：DC 5V 1.5A。

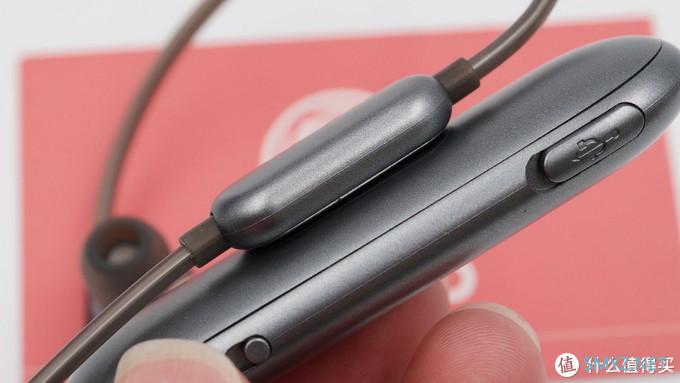

两者吸附在一起的状态。

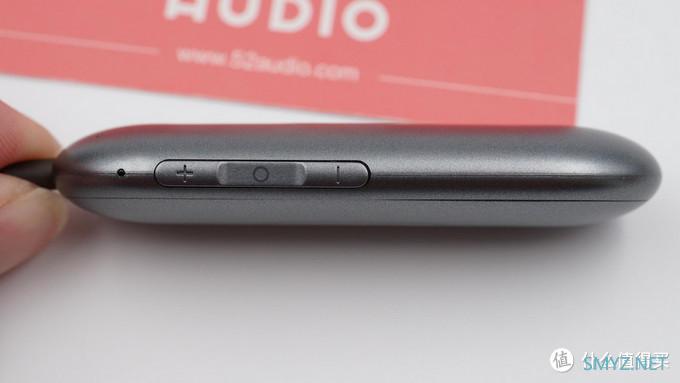

继续来看接收器上的按键布局，一侧是音量调节按键，中间凹陷的区域是蓝牙配对/播放暂停/接听挂断的多功能键。旁边还有一个指示灯。

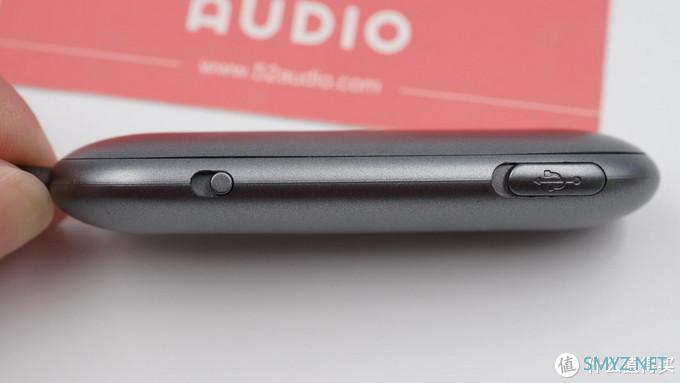

线控另一侧左边是开启激光的滑动式开关，右侧为充电接口，外面有盖板保护。

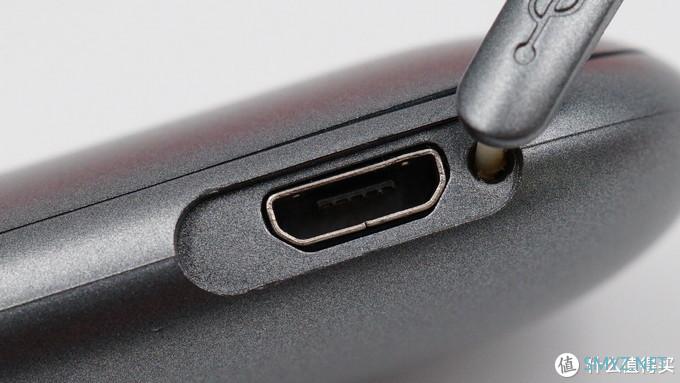

充电接口为Micro-USB接口。

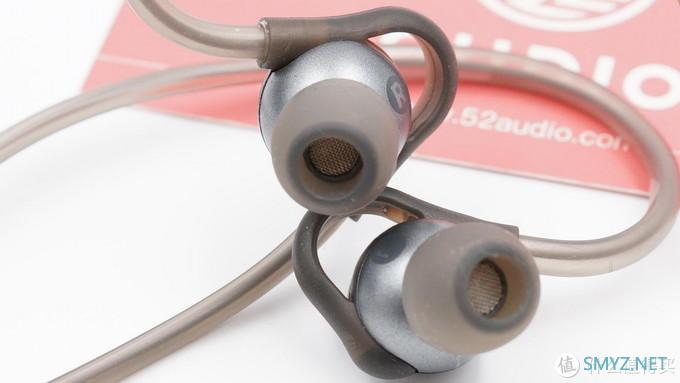

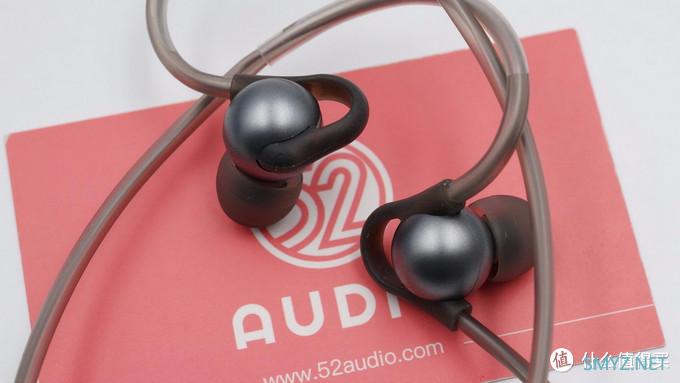

耳机的体积非常小巧，灰色圆形壳体。
内侧有L/R左右标识，耳撑固定大小不可调节，没有多余设计，里面除了扬声器单元应该没有别的东西了。

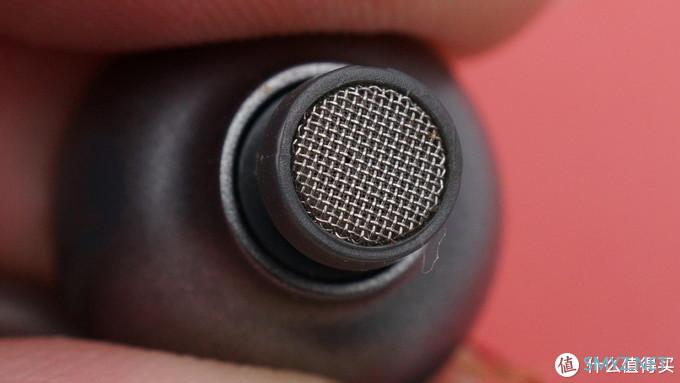

耳机出音孔处有金属防尘网。

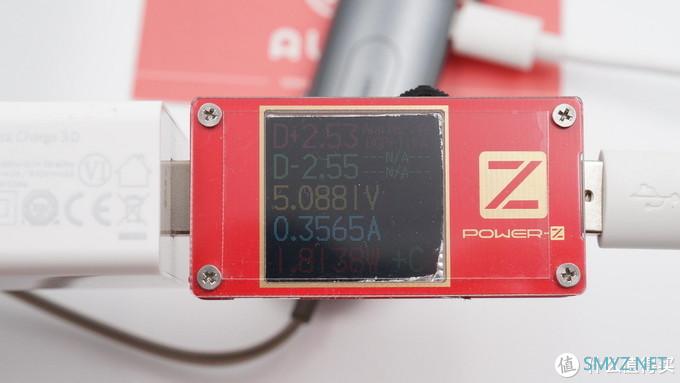

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对魅族HALO激光蓝牙耳机进行有线充电测试，输出端功率约为1.8W。
二、魅族HALO激光蓝牙耳机 拆解
从刚才的开箱可以看到，魅族HALO激光蓝牙耳机的主电路都位于银色的蓝牙接收器内，我们拆开来看一下看似“中空”的线材是如何发光和传输音频的。

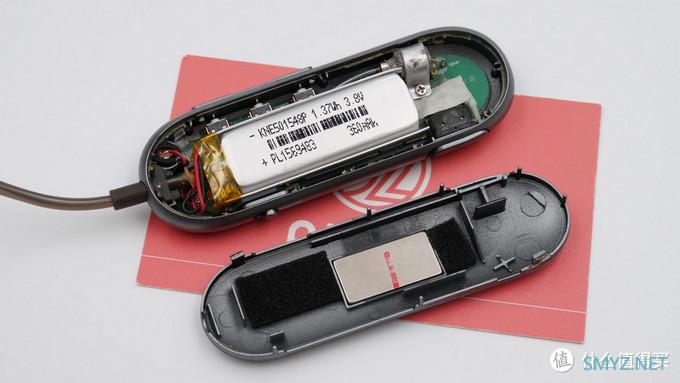

撬开蓝牙接收器，卡扣式连接，打开后可以直接看到内部结构。

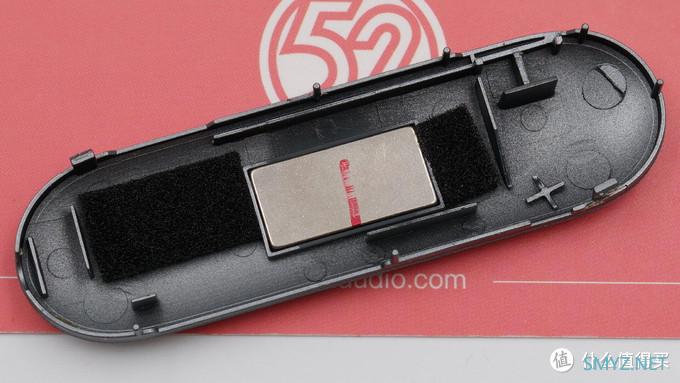

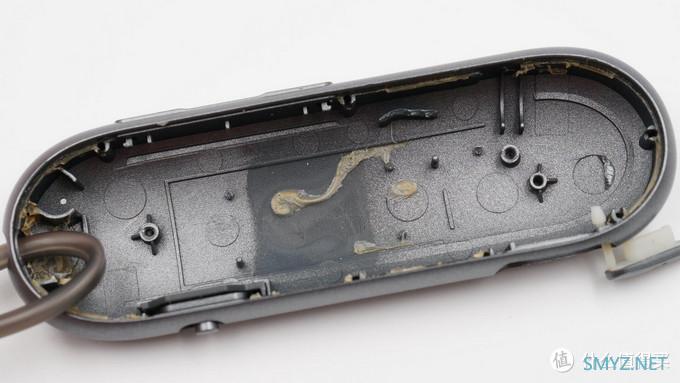

壳体上的磁铁，体积较大，胶水固定在壳体上。

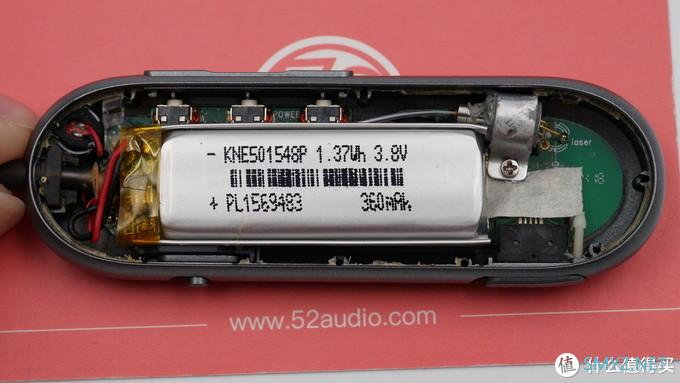

蓝牙接收器内部电路结构，主板背面是电池，电池360mAh，3.8V高压电池，双面胶固定在主板上。

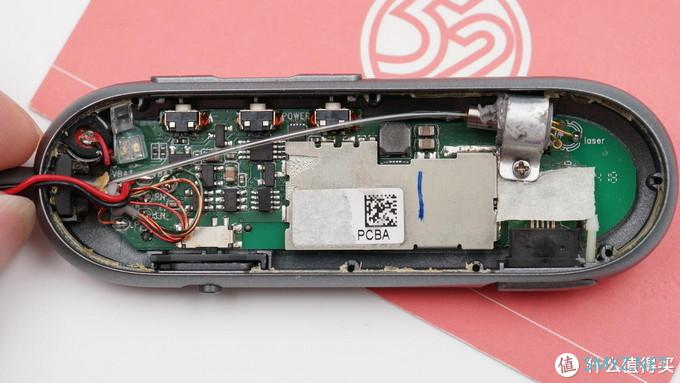

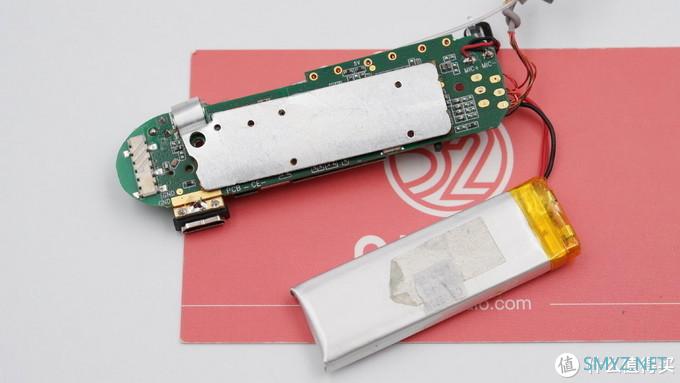

取出电池，主板上有一块面积较大的金属屏蔽罩，右上角是欧司朗激光二极管。

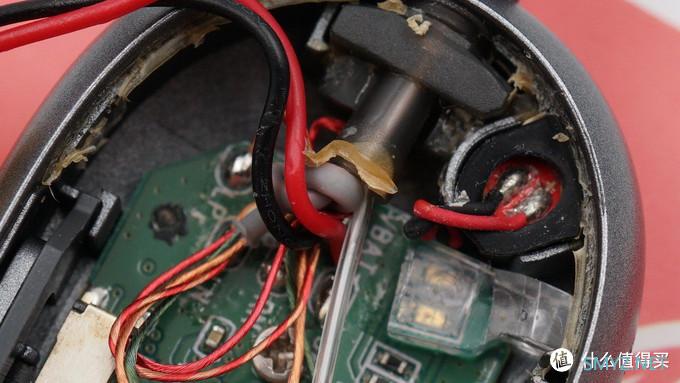

可以看到耳机线里由两部分构成，传输音频信号的多股不同颜色漆包线集中在灰色的线管里，另外一根透明的是传输激光的光纤。

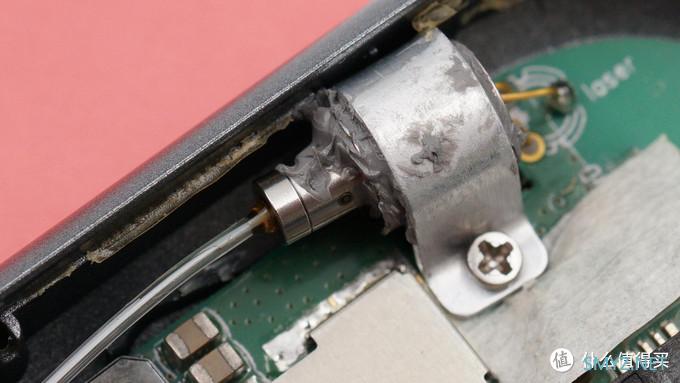

激光发射器被散热金属板包裹固定，两者之间填充导热硅脂。

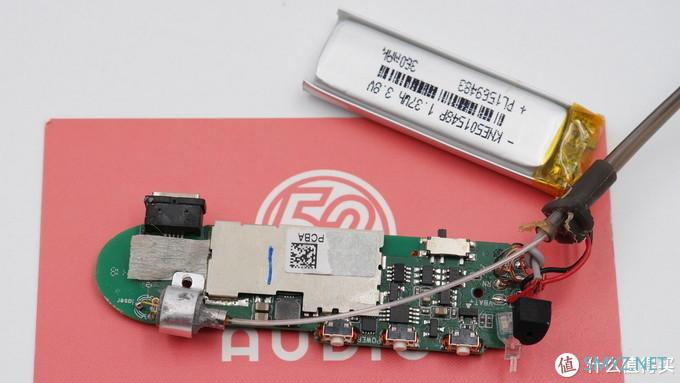

取下主板，主板通过螺丝和胶水固定。
魅族HALO激光蓝牙耳机电路结构展示。

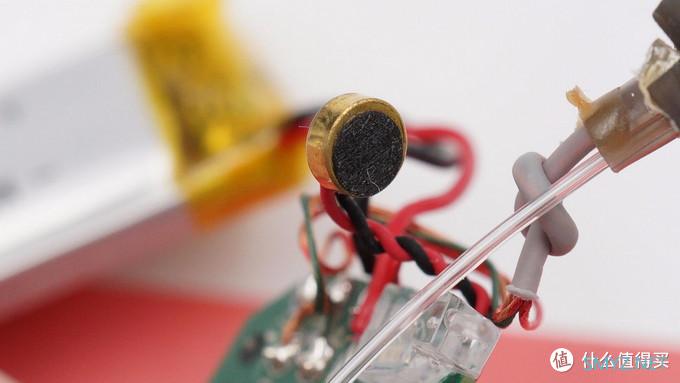

用于通话功能的驻极体麦克风。

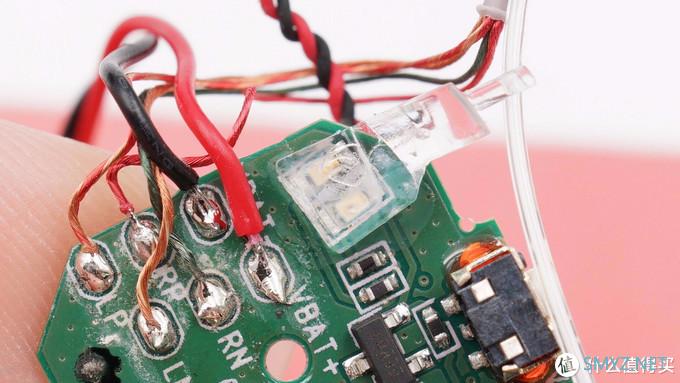

两个LED指示灯和导光柱。

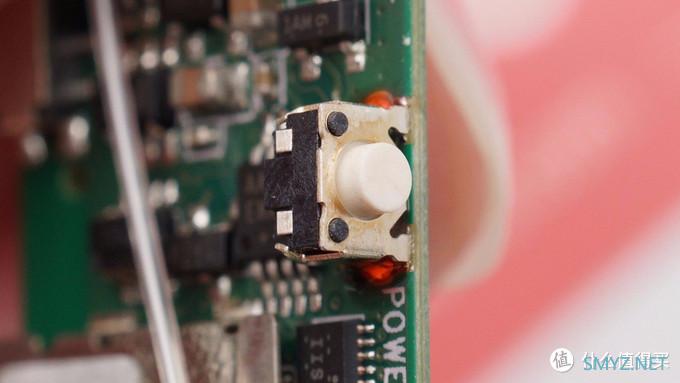

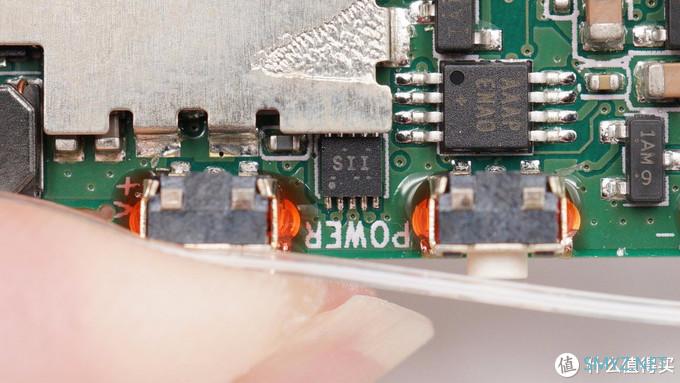

三个对应不同功能的微动按键，有红胶加固。

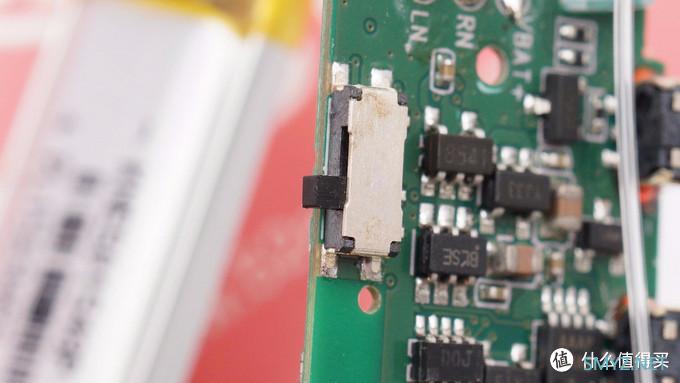

激光的滑动开关特写。

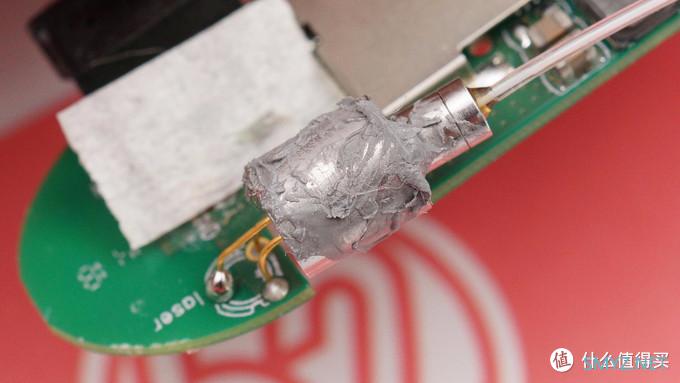

激光二极管的金属外壳涂有导热硅脂。
激光二极管特写，放在金属外壳中。

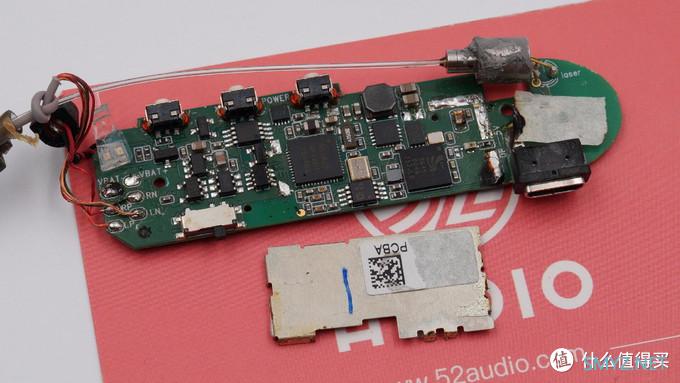

拆下主板正面的屏蔽罩，看看下面都有哪些IC。

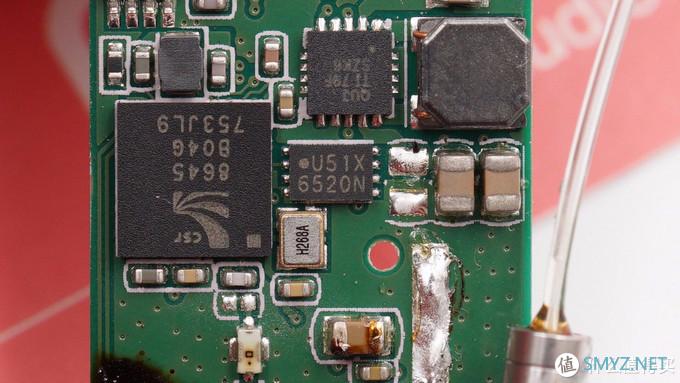

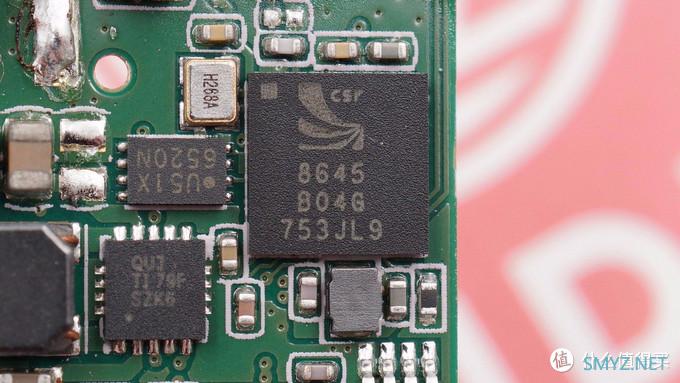

接收器采用高通CSR8645单芯片解决方案，支持蓝牙4.2和高音质的音频，可以支持aptX的蓝牙连接。内置ROM、支持通话降噪和多档EQ，内置锂电池充电器。
据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案。
高通 CSR8645资料图。
丝印U51X的存储器，存储蓝牙配置等固件信息。

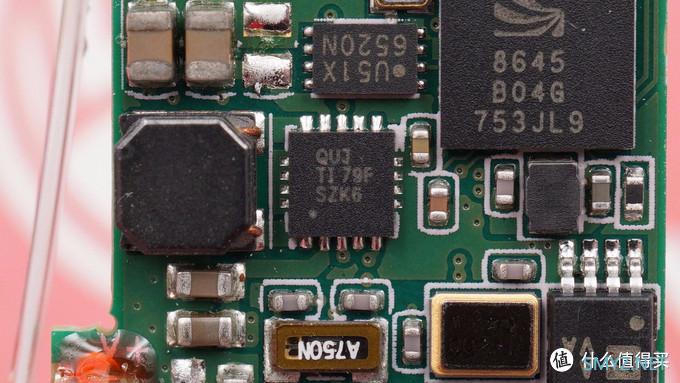

TI德州仪器 TPS63060 同步升降压转换器，用于驱动激光二极管，调节亮度等功能。

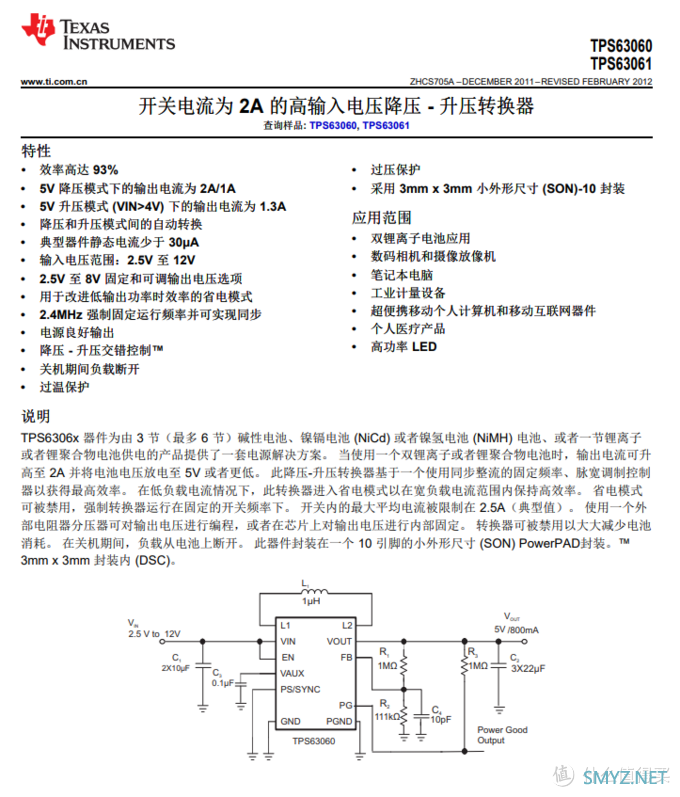

TI德州仪器 TPS63060 详细资料。

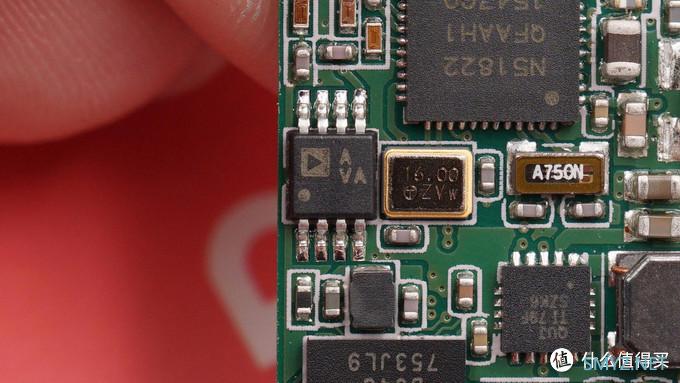

ADI亚德诺半导体 AD8542双运算放大器。

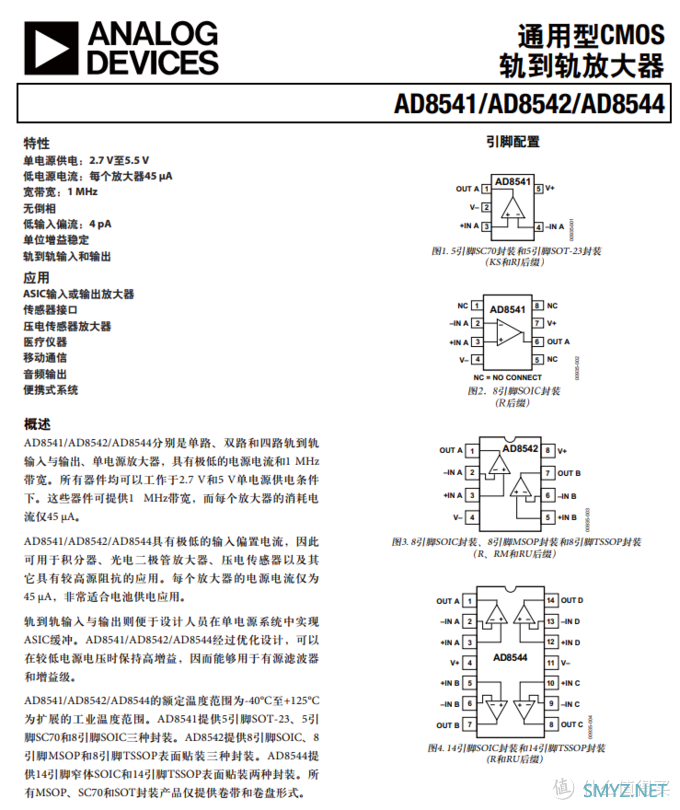

ADI亚德诺半导体 AD8542 详细资料。

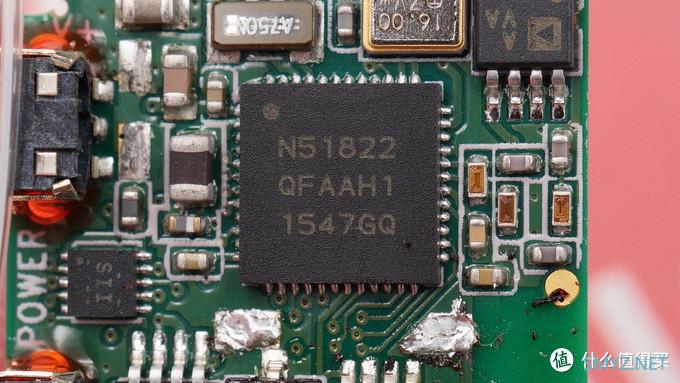

NORDIC nRF51822，多协议蓝牙SoC，用于APP连接调整激光亮度和模式切换等功能。

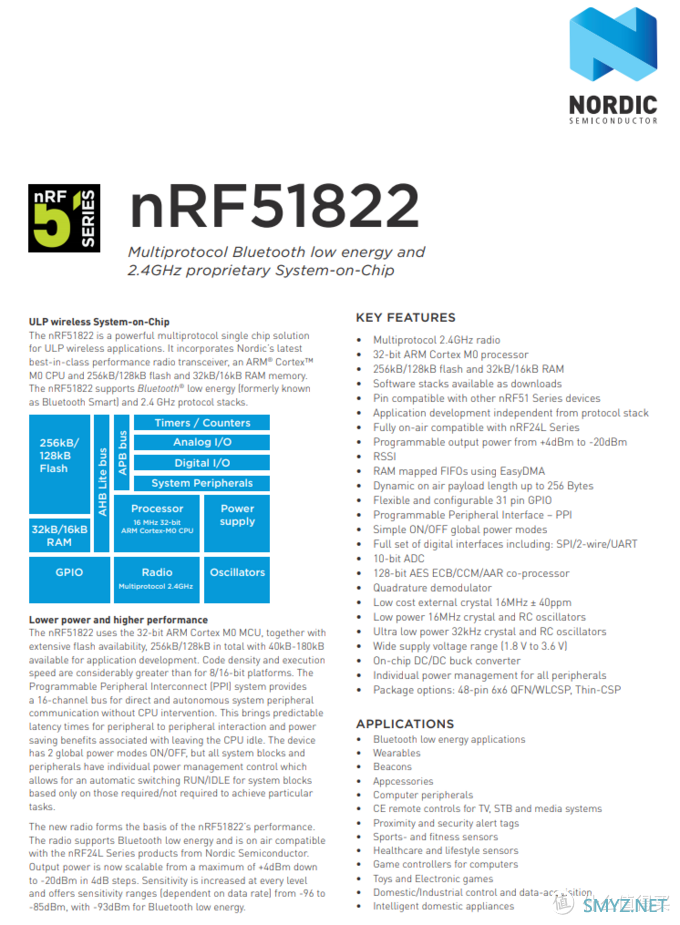

NORDIC nRF51822 详细资料。

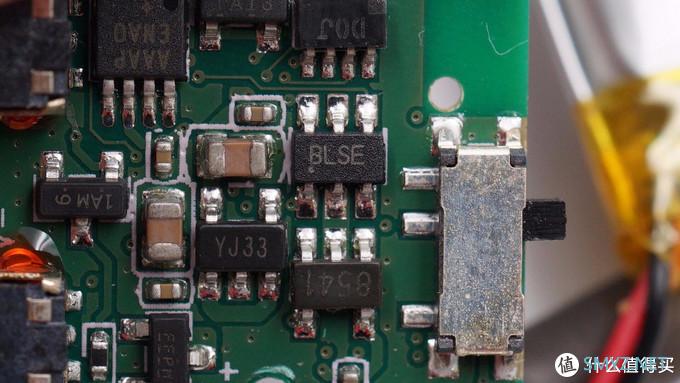

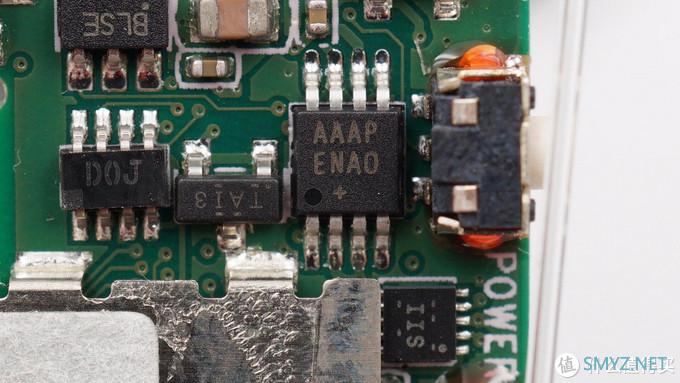

丝印DOJ的IC。

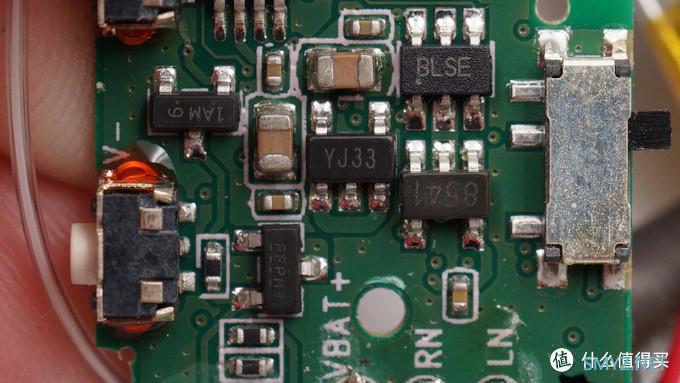

丝印BLSE的IC。

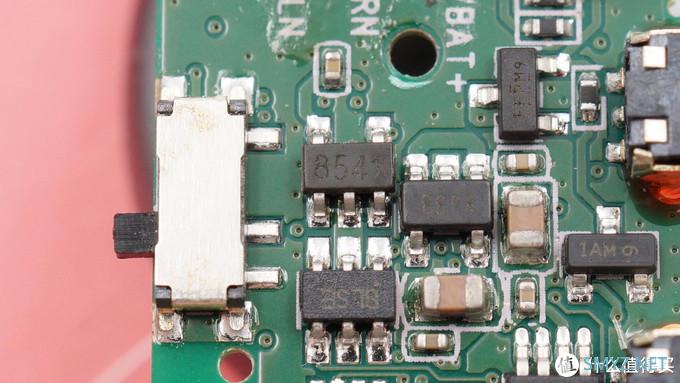

丝印8541的IC。

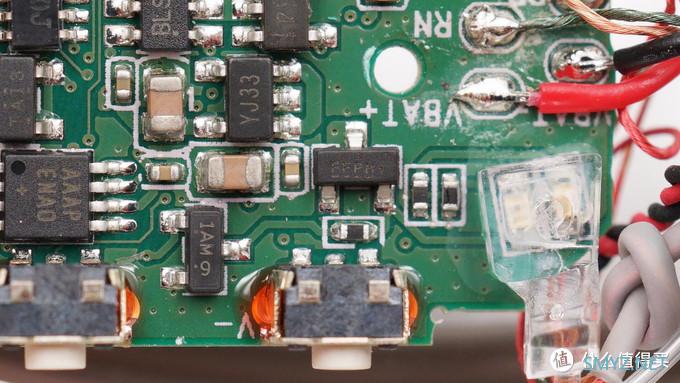

丝印YJ33的IC。
丝印 AAAP的IC。
丝印FFPM9的IC。
TI德州仪器 BQ24045 1A锂电池线性充电器，用于内置锂电池充电，支持输入过压保护功能。

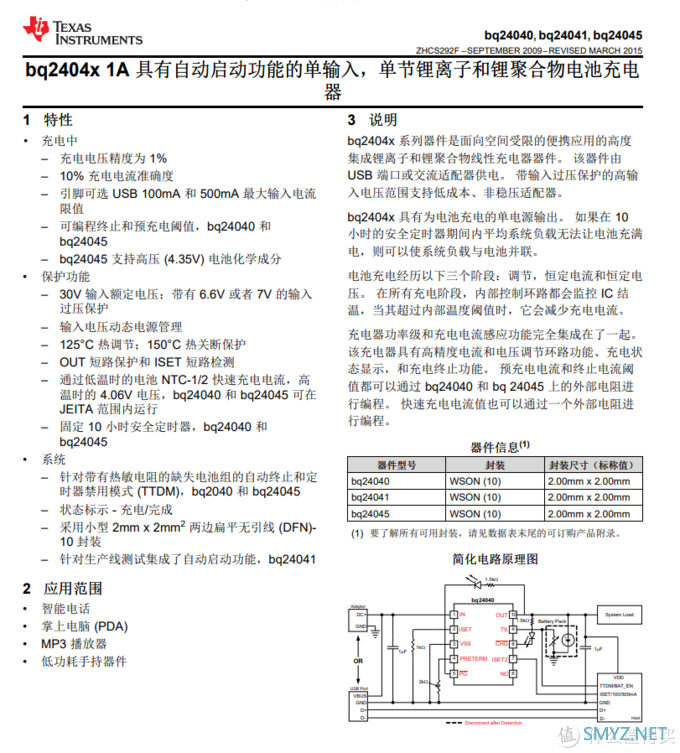

TI德州仪器 BQ24045 详细资料。

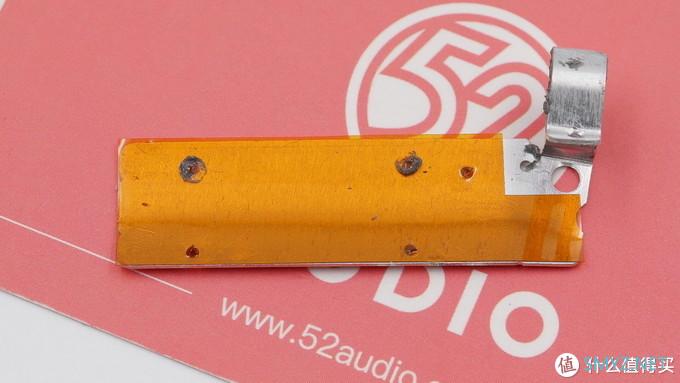

主板另一侧是一片铝制散热片，面积很大专门为激光二极管散热。
屏蔽罩背面贴有绝缘胶带，大面积的铝板能充分为发热量较大的激光二极管导出热量。

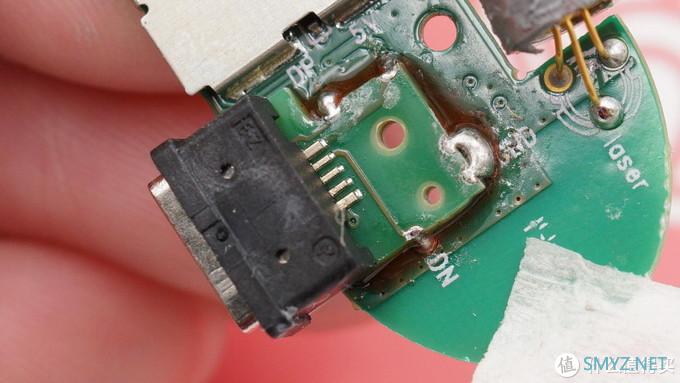

充电接口副板叠焊在主板上，有胶水加固。

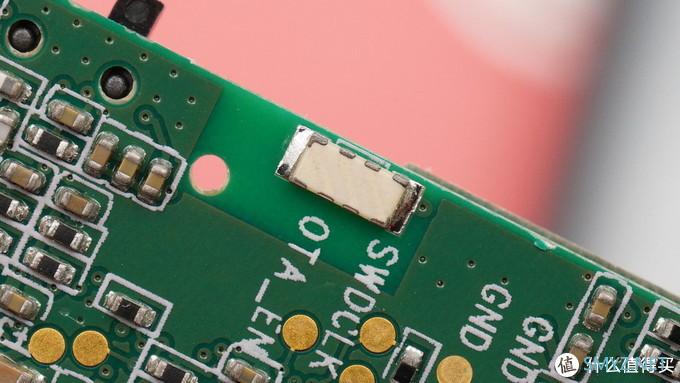

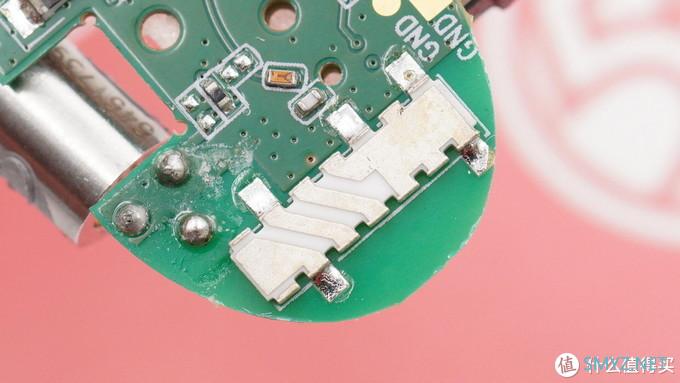

贴片陶瓷蓝牙天线。
另一贴片陶瓷蓝牙天线，两个独立的天线分别用于蓝牙音频和蓝牙APP连接。

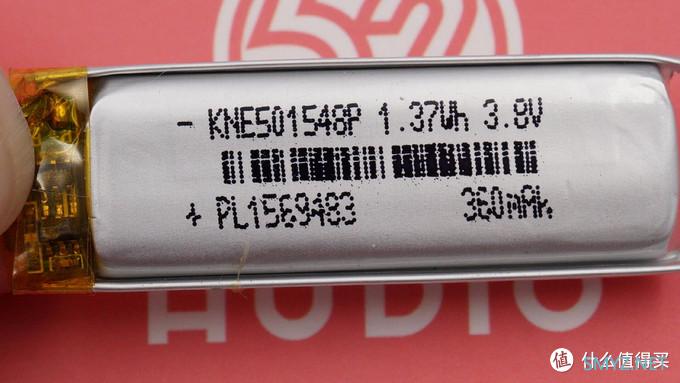

最外侧的电池，型号KNE501548P，容量360mAh，电压3.8V。

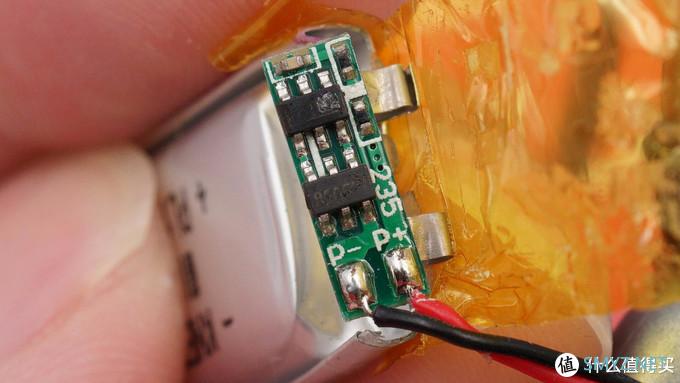

电池的保护电路。

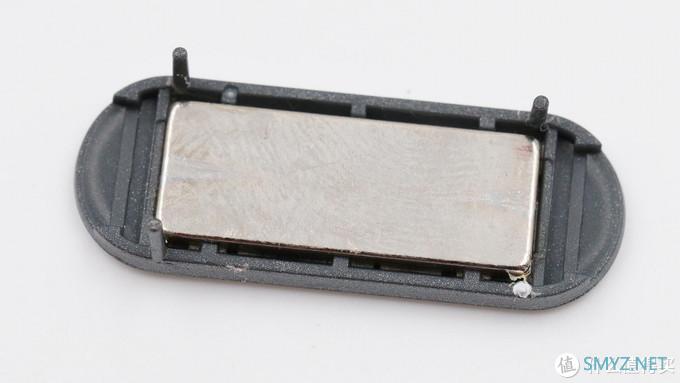

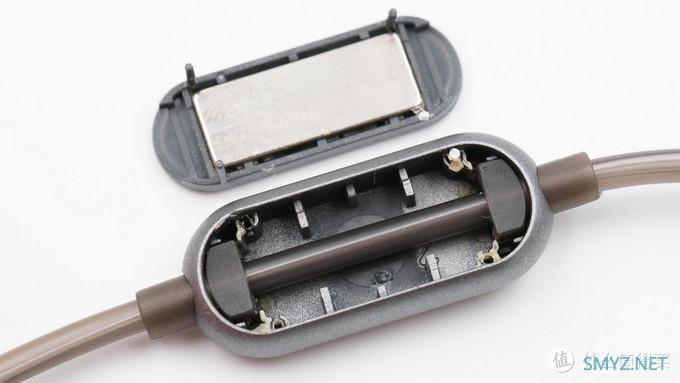

下面再来拆解耳机线上的磁吸模块。里面只有一块磁铁。
壳体通过四根橡胶柱固定，磁铁的体积与蓝牙接收器里的体积相近。

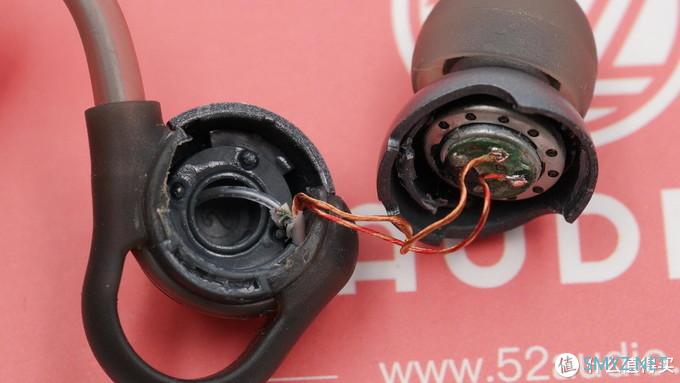

最后来拆解扬声器部分，沿合模线拆开。

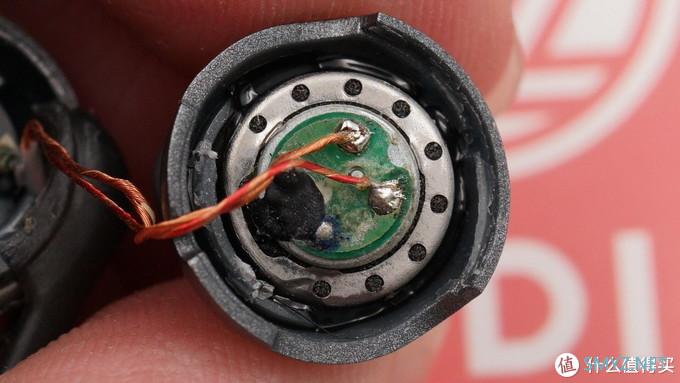

耳机内只有扬声器单元。

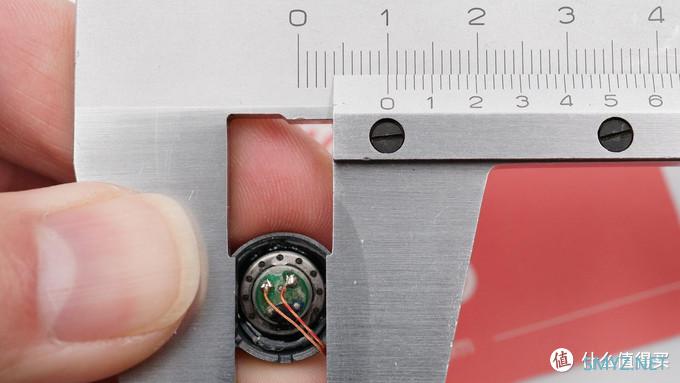

动圈单元尺寸10mm。

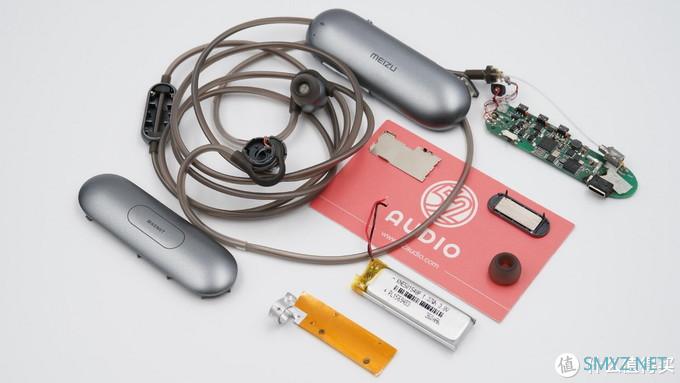

拆解全家福。
我爱音频网总结
魅族HALO激光蓝牙耳机，采用一条能发光的线缆将左右耳机连接起来，激光强弱会随音乐的节奏变化，让声音可视化，在夜间使用可以更好地彰显佩戴者的个性。发光线长1.2米，线材上有一个磁吸块可以与蓝牙接收器吸附在一起，佩戴方式可以自由选择，便于穿搭。
内部电路方面，魅族HALO激光蓝牙耳机接收器内主板上的IC比较密集，可以分为电源、音频解码和激光驱动三大功能区：接收器采用Micro-USB接口输入电源，内置TI德州仪器 BQ24045 1A锂电池线性充电器，用于内置锂电池充电，支持输入过压保护功能，电池容量360mAh；蓝牙音频SoC采用高通CSR8645，支持蓝牙4.2和aptX；激光由NORDIC nRF51822蓝牙SoC和TI德州仪器TPS63060控制及驱动。因此主板上采用了两个贴片陶瓷蓝牙天线分别用于蓝牙音频和APP调整激光设置。
激光功能的实现上，魅族官方宣传采用德国Osram的激光光源和美国康宁的光导纤维，让耳机线轻薄柔韧的同时，光线比较均匀明亮。为了解决散热问题，激光二极管的金属外壳上涂有大量导热硅脂，主板背部也有大面积的铝板能充分为发热量较大的laser二极管导出热量。
综合来看，魅族HALO激光蓝牙耳机设计和用料都非常好，是一款非常有创意的产品，期待魅族在老本行音频领域能够带给我们更多惊喜。
