提起“HiVi惠威”这个品牌，想必大家都非常熟悉了。惠威于1991年在中国珠海成立，是中国第一家专业制造Hi-end扬声器的音响厂家。经过29年的高速发展，惠威已拥有从扬声器单元、音箱到各类电声产品的完整产业链，均配备HiVi惠威自行设计制造的高级扬声器单元。惠威的产品线覆盖Hi-Fi高保真、家庭影院、多媒体音响、互联网云音响、智能穿戴、汽车音响、专业音响、智能广播系统、会议系统、各类扬声器单元和箱体制造等多个领域，产品屡获国际大奖。惠威的企业理念是“专注声音品质”，致力于追求尽善尽美的声音重放。
今天我爱音频网要拆解的是惠威AW83头戴式主动降噪蓝牙耳机，据了解，这款产品采用了惠威自研的ASAS自适应降噪系统，除了基本的双麦降噪方案外，还额外增加了一颗特殊的麦克风用于辅助降噪，降噪深度最高可达40dB。此外，耳机支持触控操作，支持佩戴检测功能，续航约20小时。下面就通过我爱音频网的深度拆解了解一下惠威的这款旗舰产品吧~
此前我爱音频网曾经拆解过HiVi惠威 AW-71 TWS真无线蓝牙耳机。
一、HiVi惠威AW83 开箱

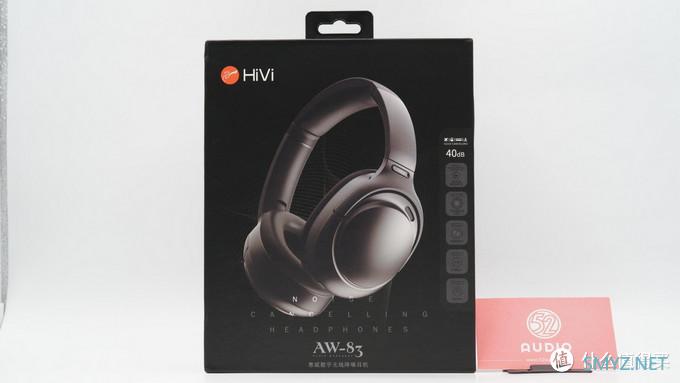

包装盒正面主要是耳机的渲染图，产品型号“AW-83，惠威数字无线降噪耳机”，右侧小标签上写有40dB降噪深度等产品特色功能，左上角是惠威的品牌Logo。

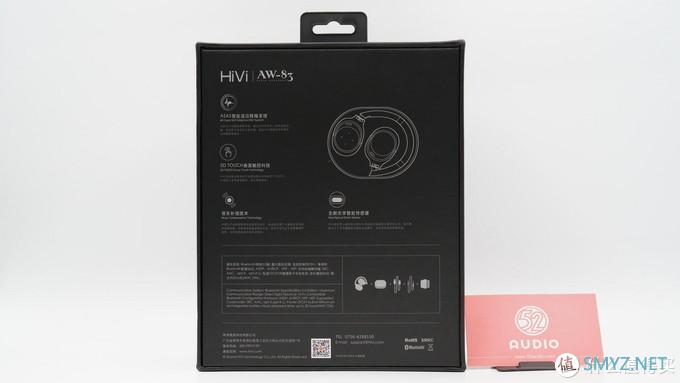

包装盒背面，有一个耳机收纳时的示意图，耳机可折叠放置；耳机支持ASAS降噪系统、曲面触控、音乐补偿技术，内置光学传感器检测佩戴状态。
耳机的蓝牙版本是5.0，兼容A2DP、AVRCP、HFP、HSP蓝牙配置协议，支持SBC、AAC、apt-X/apt-X LL蓝牙编解码。

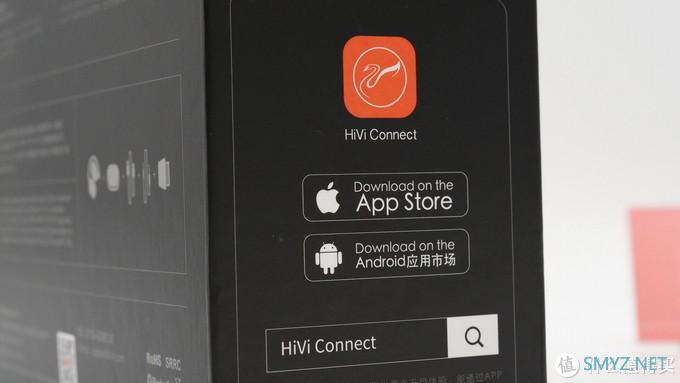

包装盒侧边信息，是惠威的APP程序“HiVi Connect”，可以对蓝牙耳机进行更多设置，并且可以更新固件。

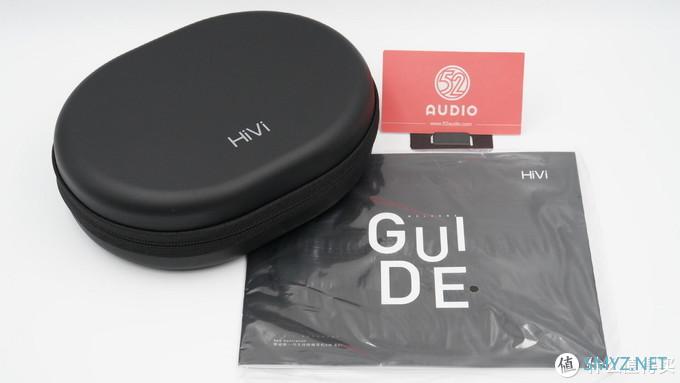

包装盒内物品，耳机和配件位于收纳盒内，还有使用手册等资料。

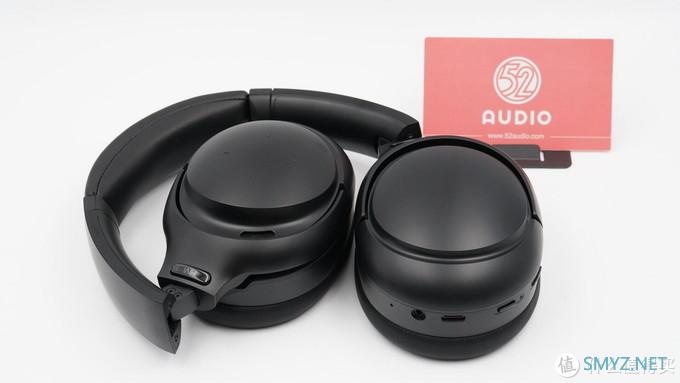

耳机的收纳方式，一侧向内折叠、另一侧翻转平放。

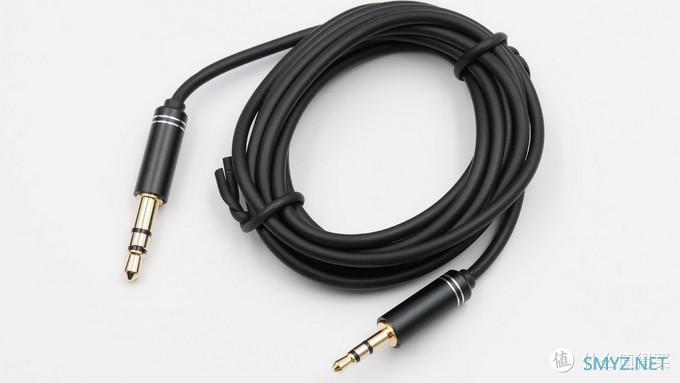

耳机附赠了一条音频线，没电时可以当有线耳机继续使用。

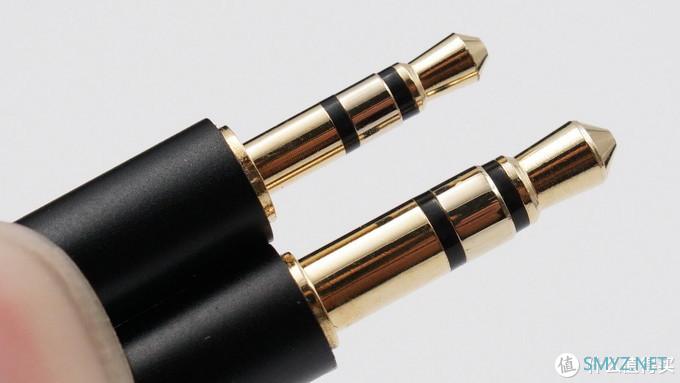

2.5mm插头连接耳机，3.5mm插头连接其他设备。

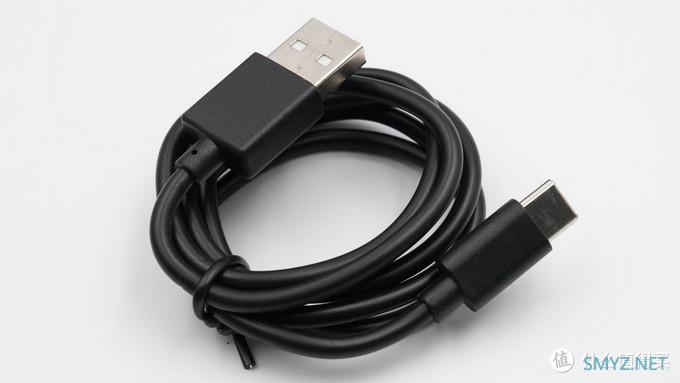

充电线为USB-A to USB Type-C接口。

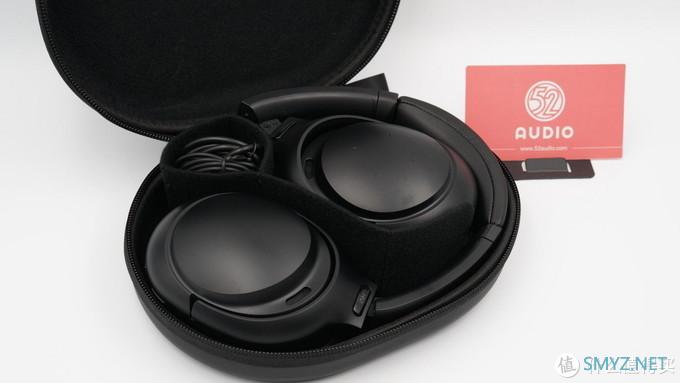

耳机放在收纳包的状态。

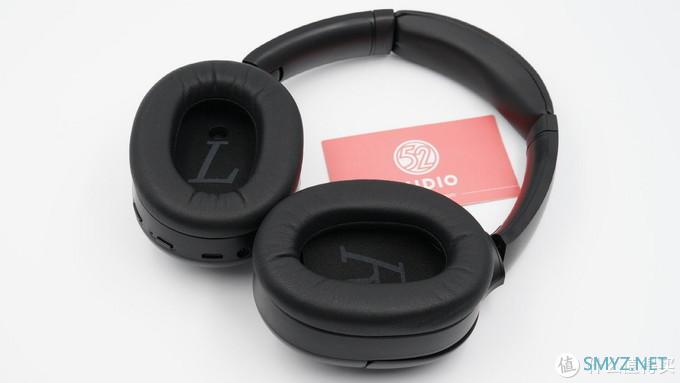

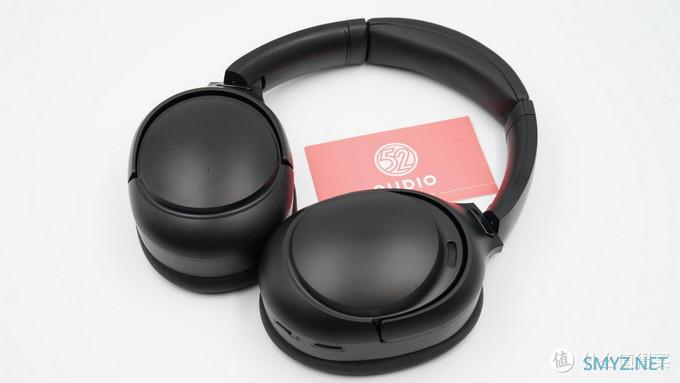

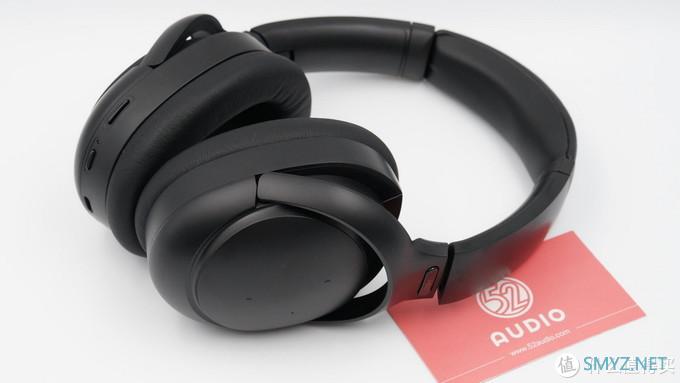

耳机正常佩戴时的状态。

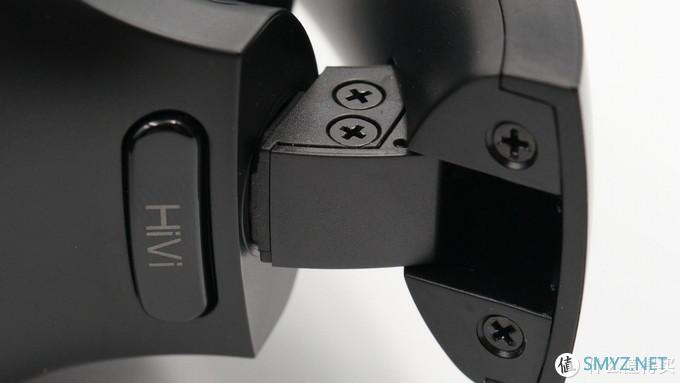

耳罩可同时向内翻转。
也可同时向外翻转。

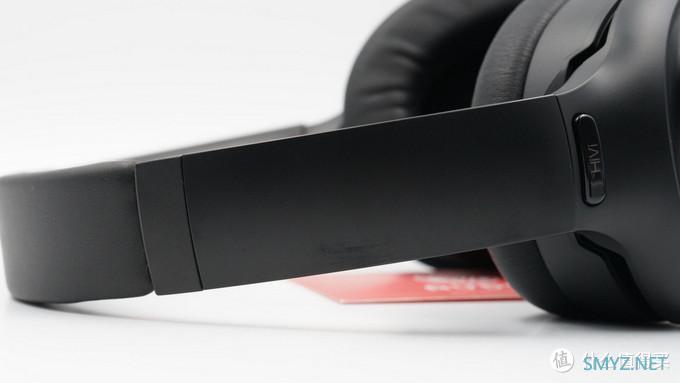

头梁长度可调节，图为最短状态。

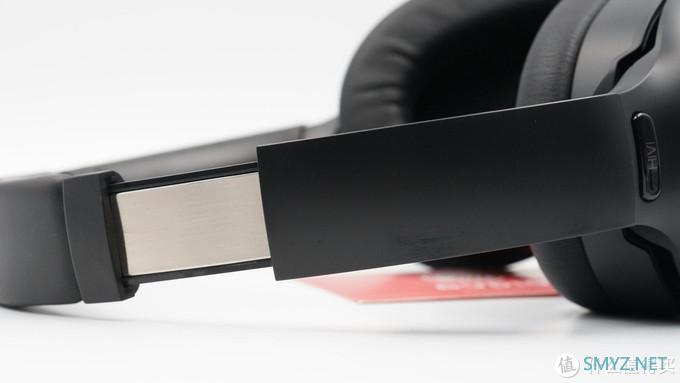

头梁可调节的最大距离。
耳罩还可以向内折叠，不过耳罩体积较大，只能同时折叠一边。

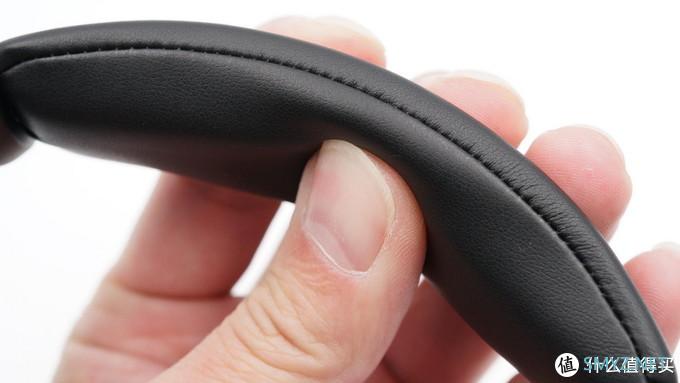

头梁内是海绵材质，比较柔软。

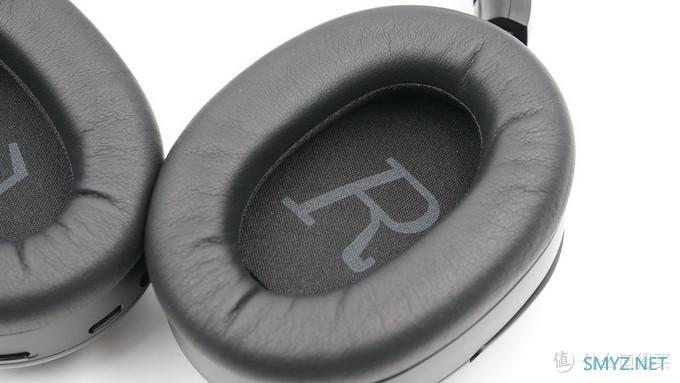

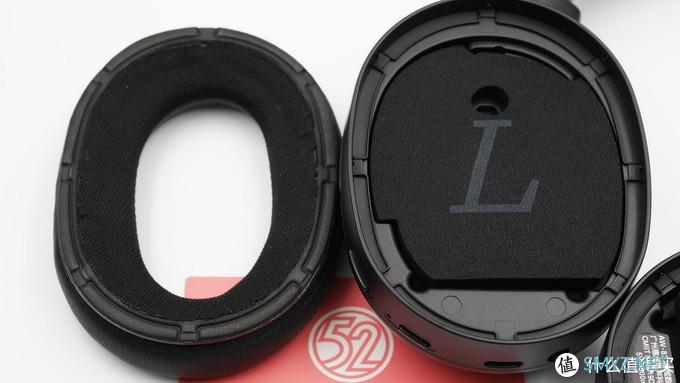

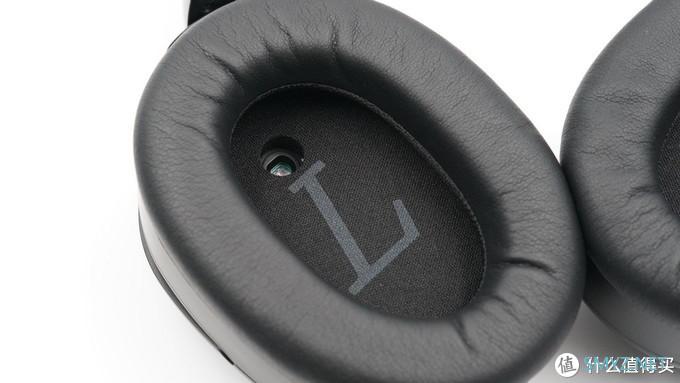

耳罩内侧防尘网上有L/R左右标识。
耳罩内的红外线距离传感器，用于检测佩戴状态。

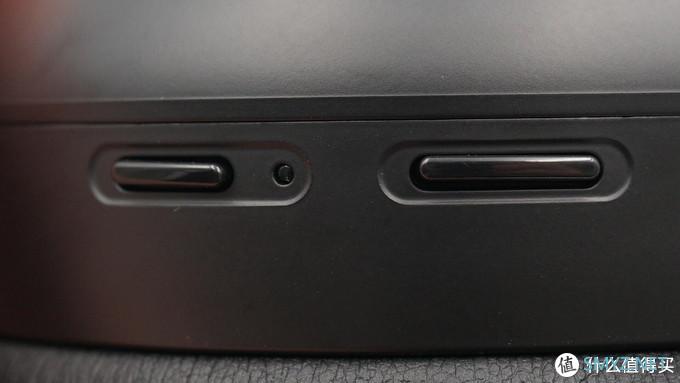

左耳机上的电源键和指示灯，以及主动降噪按键。

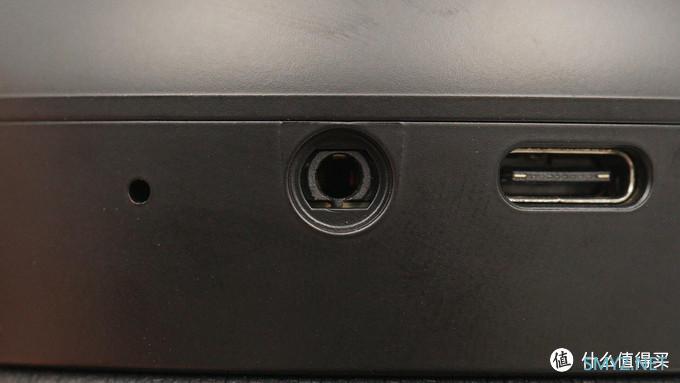

耳机底部的通话麦克风开孔、2.5mm音频接口和Type-C充电接口。

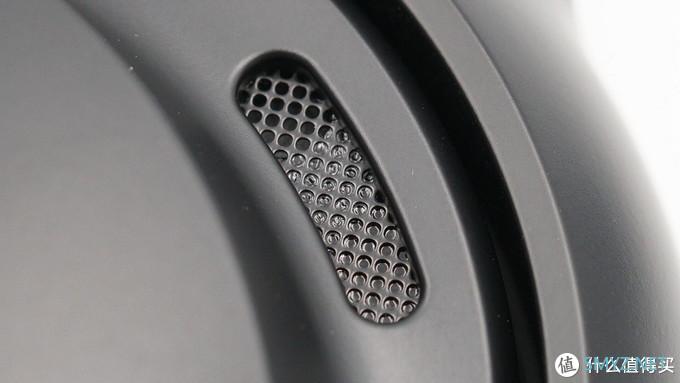

耳机外壳上的降噪麦克风开孔，内有防尘网，主要用于收集环境噪音。同时这里也是耳机的指示灯开孔。

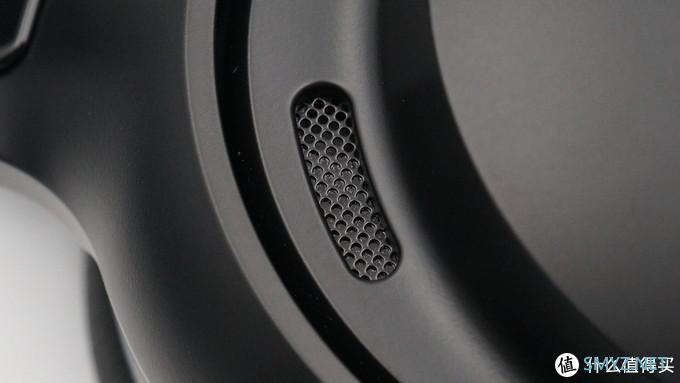

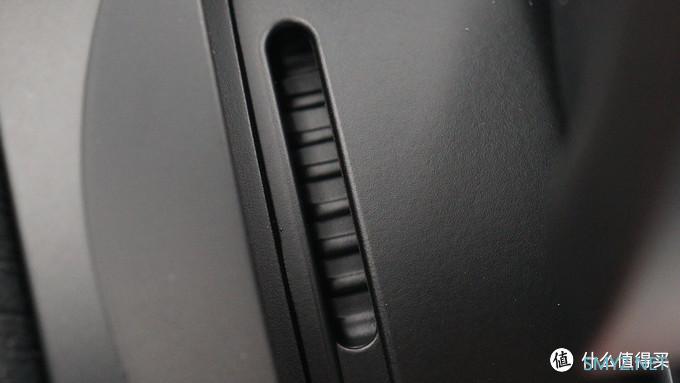

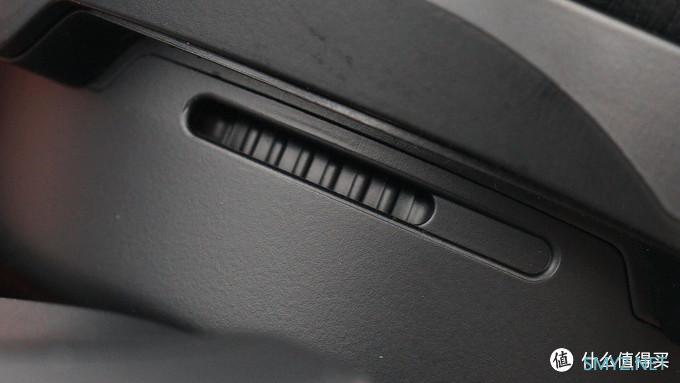

泄压孔特写。
下面再来看看右耳机的布局。

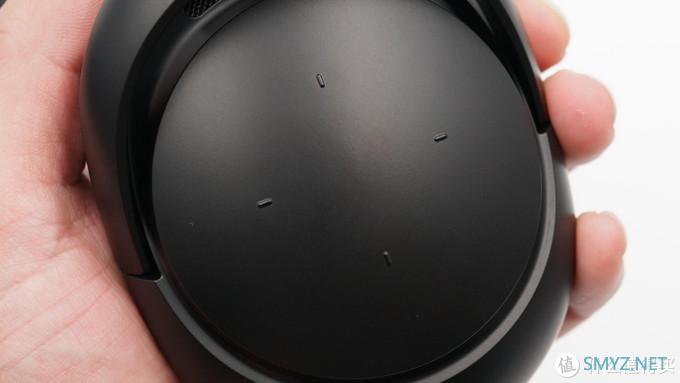

右侧的耳罩支持触控操作，单指上滑/下滑调节音量，前后滑动切歌；多指单机，播放/暂停，多指长按激活手机语音助手。用起来比较方便。
外壳上的降噪麦克风拾音孔和指示灯开孔。
泄压孔特写。

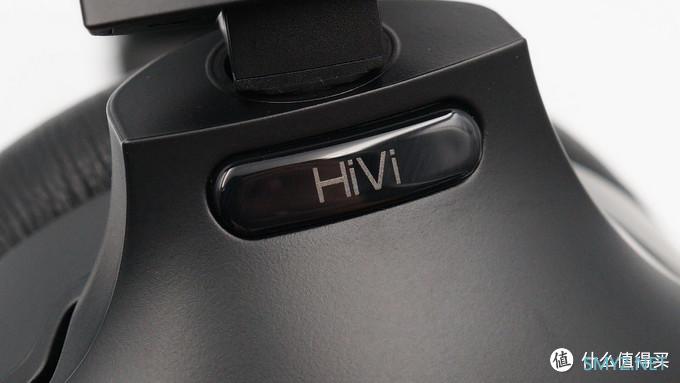

耳罩上面部分的装饰条，有惠威的品牌名。

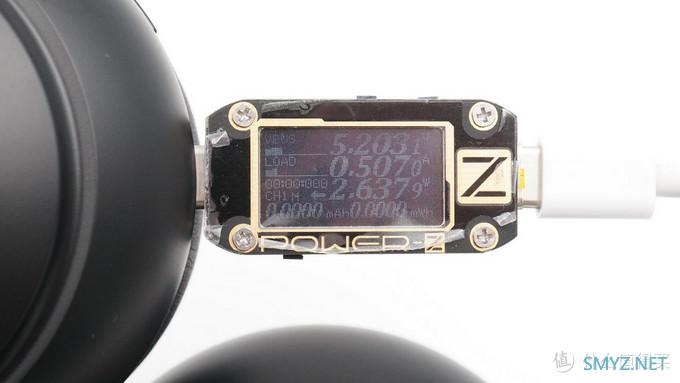

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对HiVi惠威AW83进行有线充电测试，充电功率约2.6W。
二、HiVi惠威AW83 拆解
经过刚刚的开箱，我们已经对HiVi惠威AW83头戴式降噪蓝牙耳机的产品外观有了初步了解。下面我们将进入拆解环节，头戴式蓝牙耳机的拆解一般都是从内侧的耳罩下手，一般情况下左耳是主电路，右耳是电池，下面就拆解来看看这款耳机的布局是怎样的。

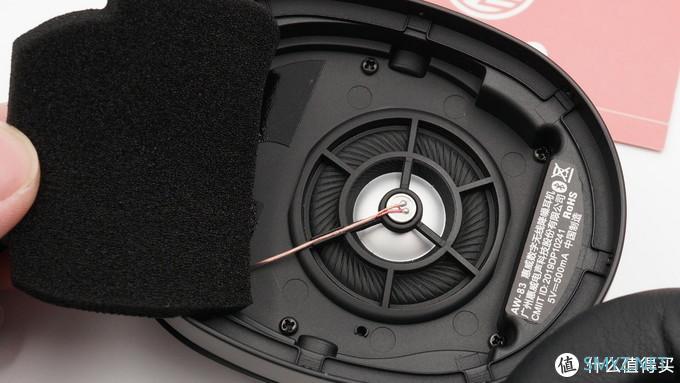

取下左耳的耳罩，扬声器的防尘海绵是单独固定在壳体上的。

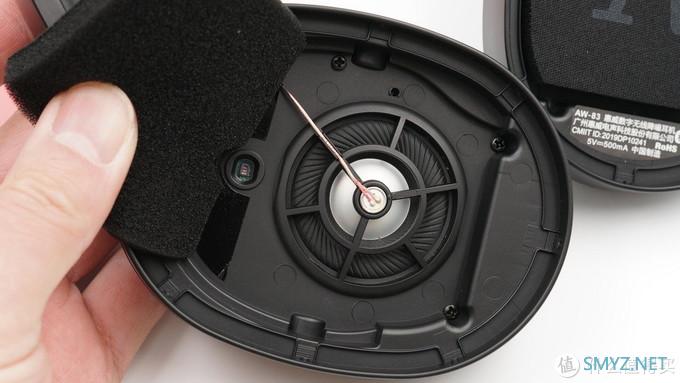

取下防尘海绵，露出耳机的扬声器。

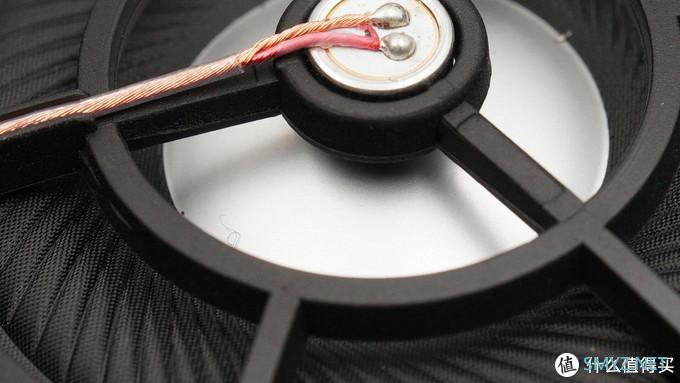

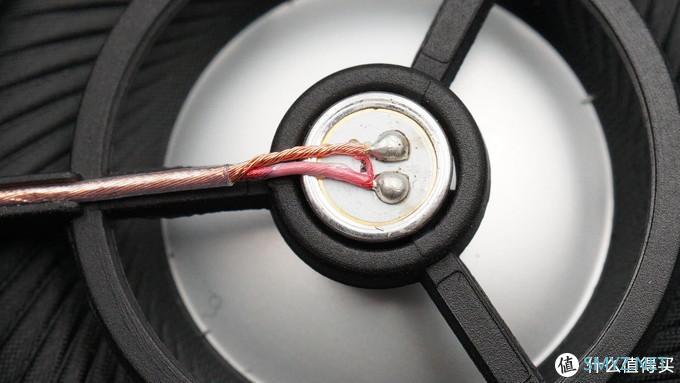

扬声器中心位置的塑料壳上有一个驻极体麦克风，这个麦克风主要是用来收集耳道内的杂音，并反馈给降噪芯片处理。
扬声器振膜特写，官方宣传惠威AW83耳机单元采用二氧化锆镀膜金属穹顶。

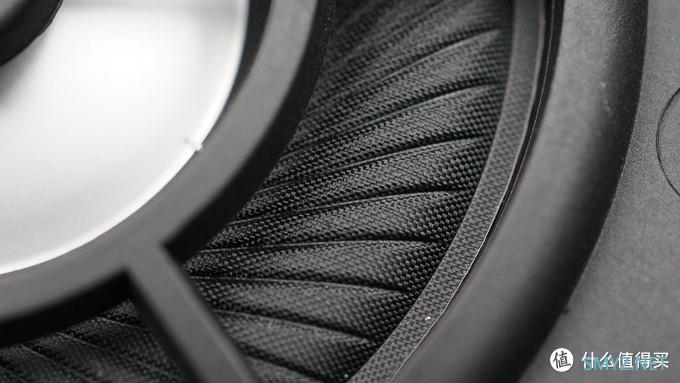

振膜特写，官方宣传惠威AW83耳机单元采用极薄尼龙微孔声学振膜。
卸下耳机内侧的固定螺丝，即可取下耳机的外壳。

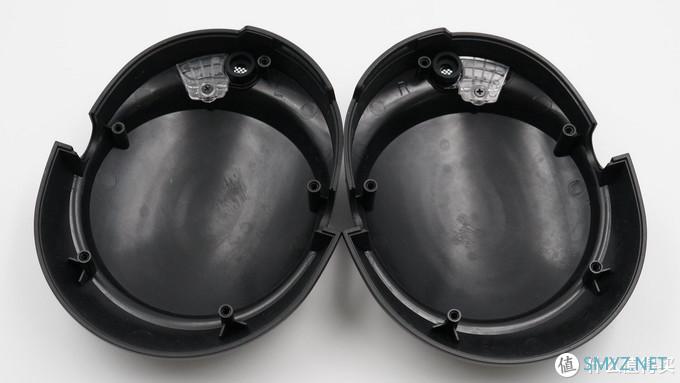

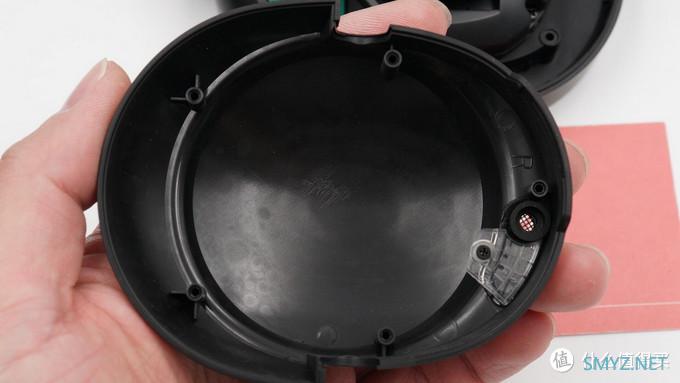

壳体内侧特写。

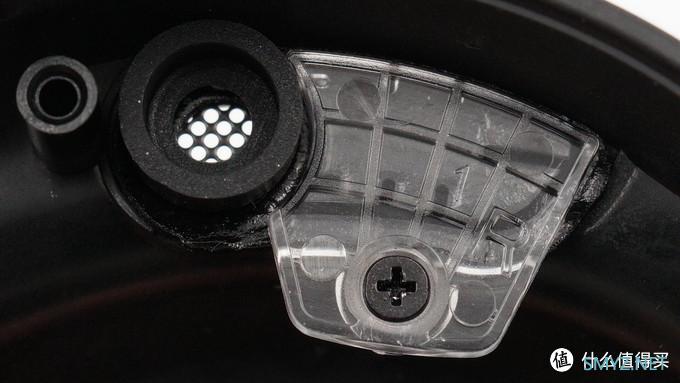

顶部的降噪麦克风开孔和指示灯的导光柱

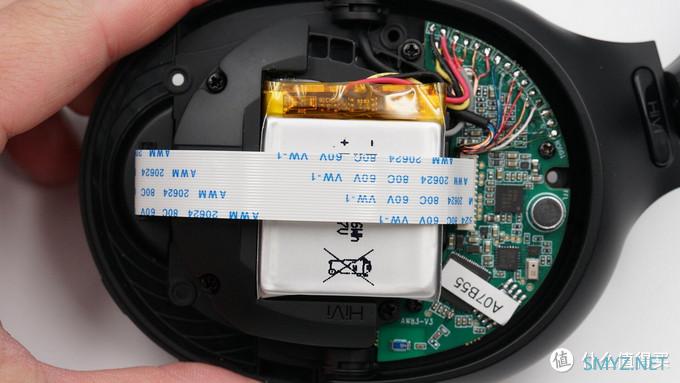

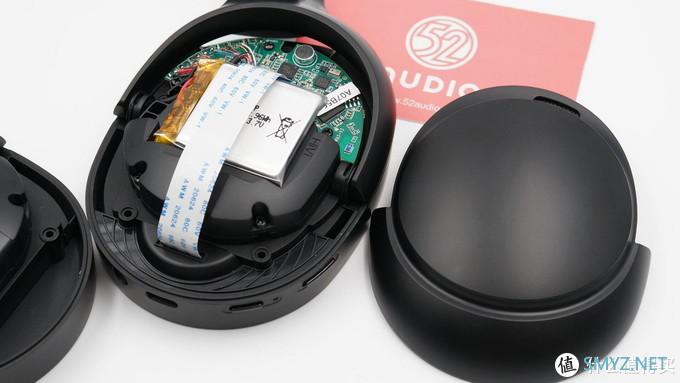

耳机的电池位于左耳，下面是耳机的主电路。

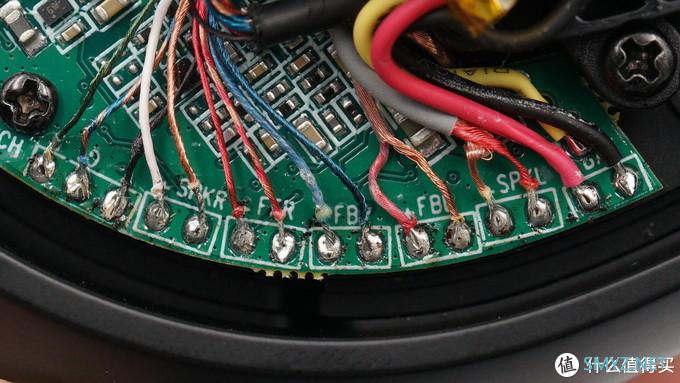

耳机各部分电路导线的焊点集中在一处，主板上有对应的功能描述。
取出耳机顶部的PCB板。

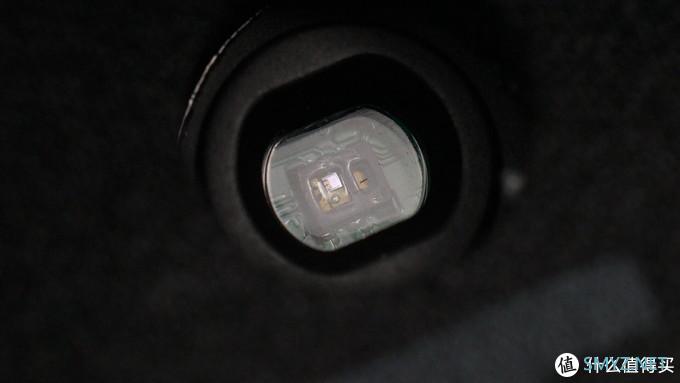

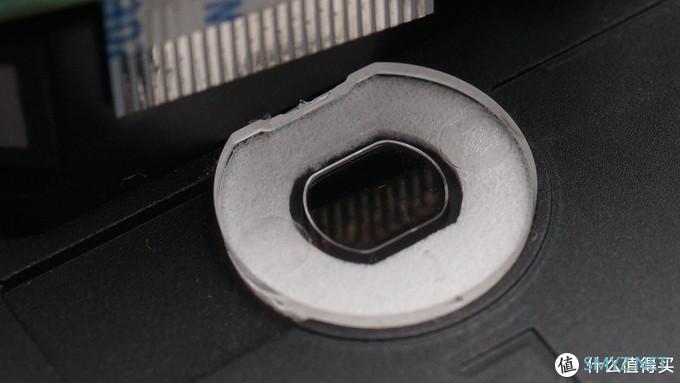

耳机壳体上光学传感器的开孔。

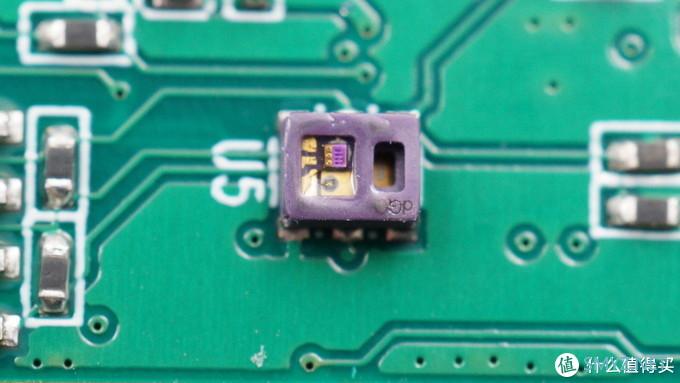

主板上的红外线距离传感器特写。

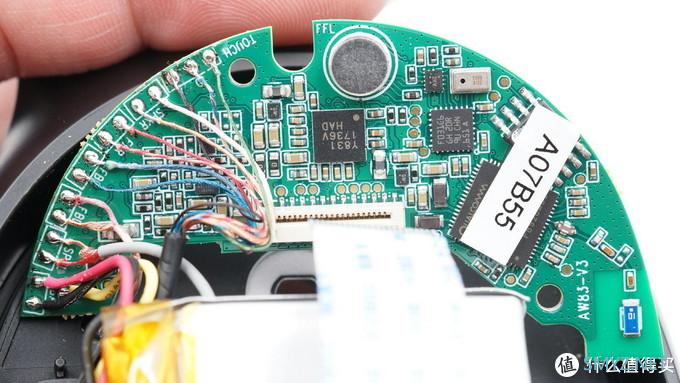

下面一起来看看主板上的元器件及其电路。

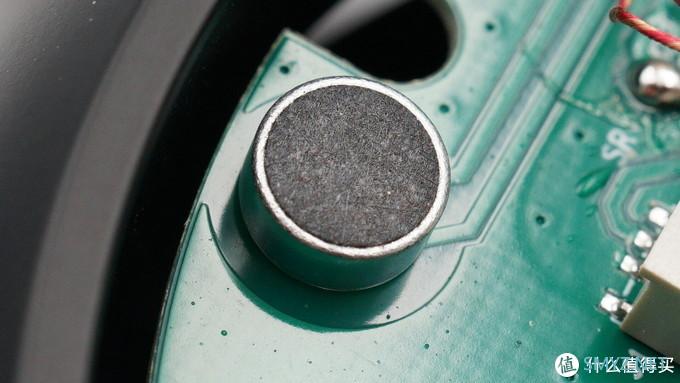

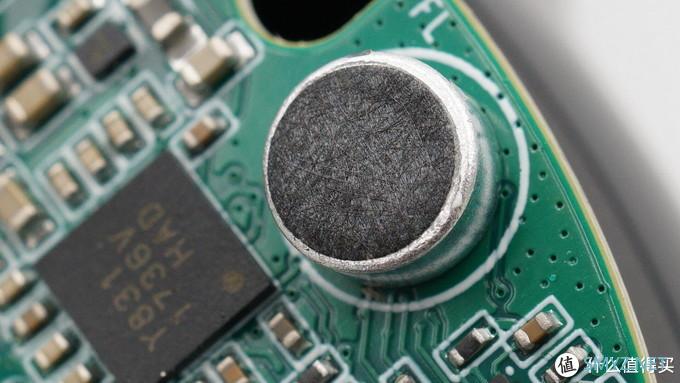

耳机顶部的驻极体麦克风，主要用于收集环境噪音。

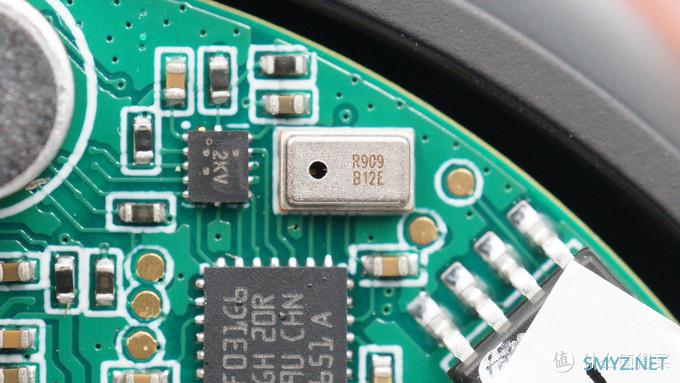

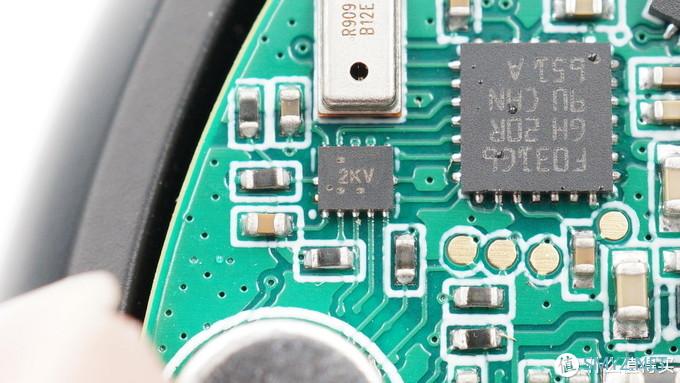

附近还有一个镭雕R909 B12E的MEMS硅麦，用于辅助分析环境噪音。

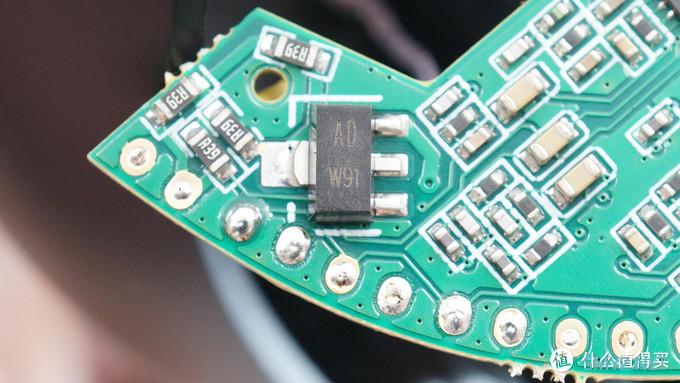

充电扩流电阻和三极管。
一颗无标芯片，看起来是红外线距离传感器的检测IC。

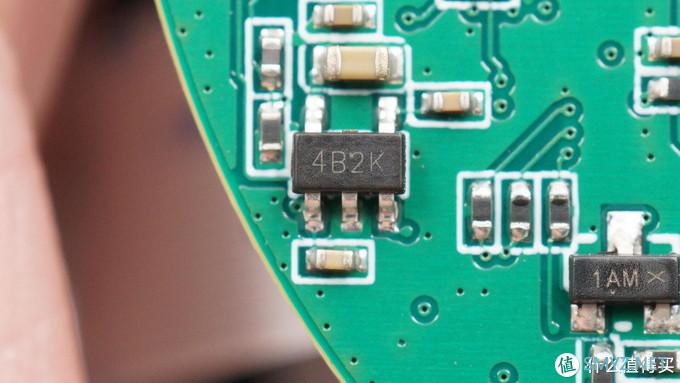

特瑞仕 XC6204 3.3V 高速稳压器。

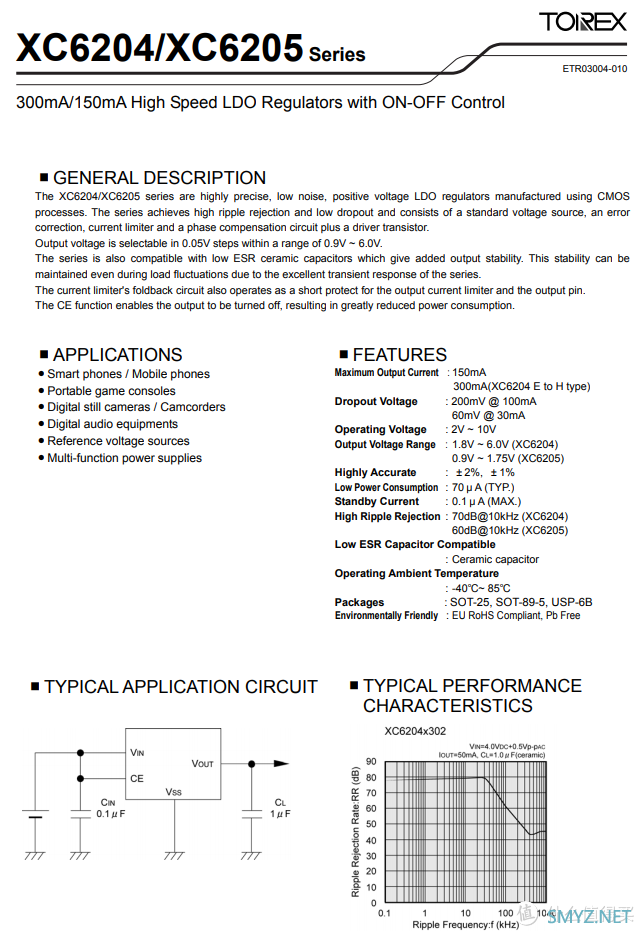

特瑞仕 XC6204 详细资料。

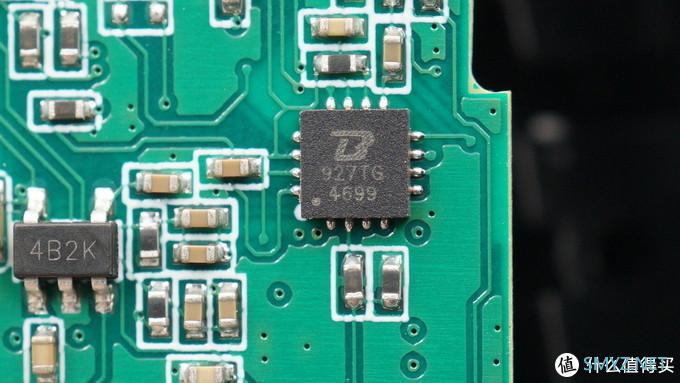

广芯 BCT4699 模拟开关，用于音频信号切换。

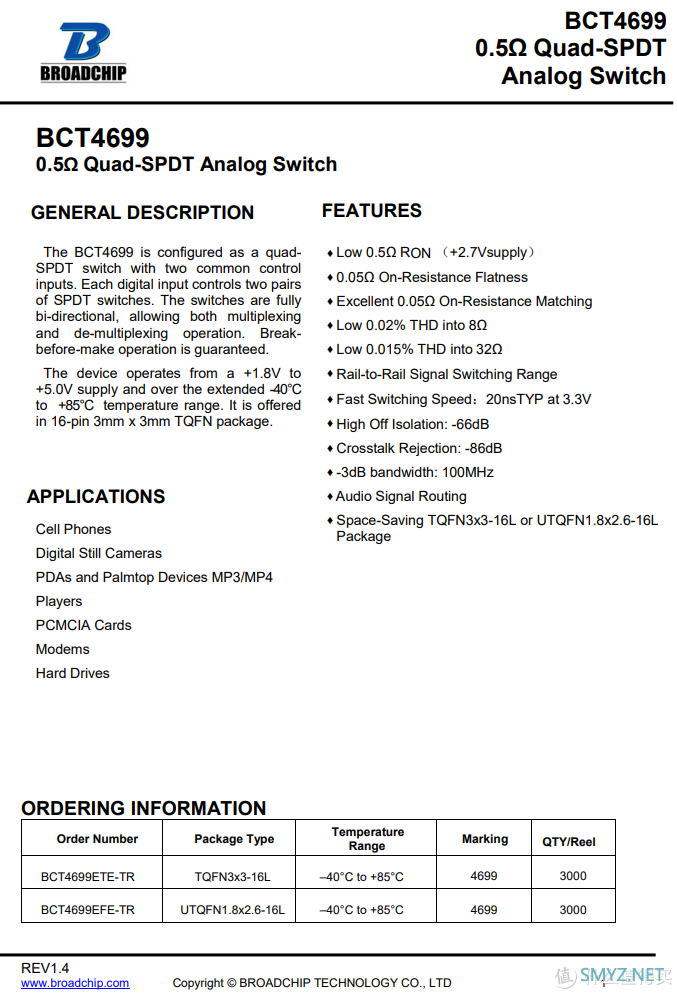

广芯 BCT4699 详细资料。
耳机采用贴片陶瓷蓝牙天线，收发蓝牙信号。

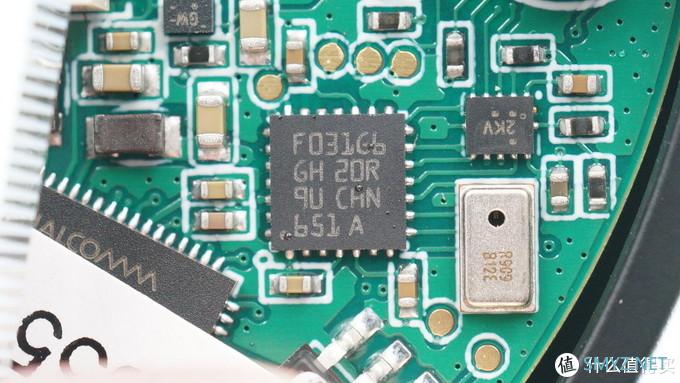

耳机内置ST意法半导体STM32F031G6单片机，内置Cortex M0核心，主频48MHz，用于耳机整机控制。

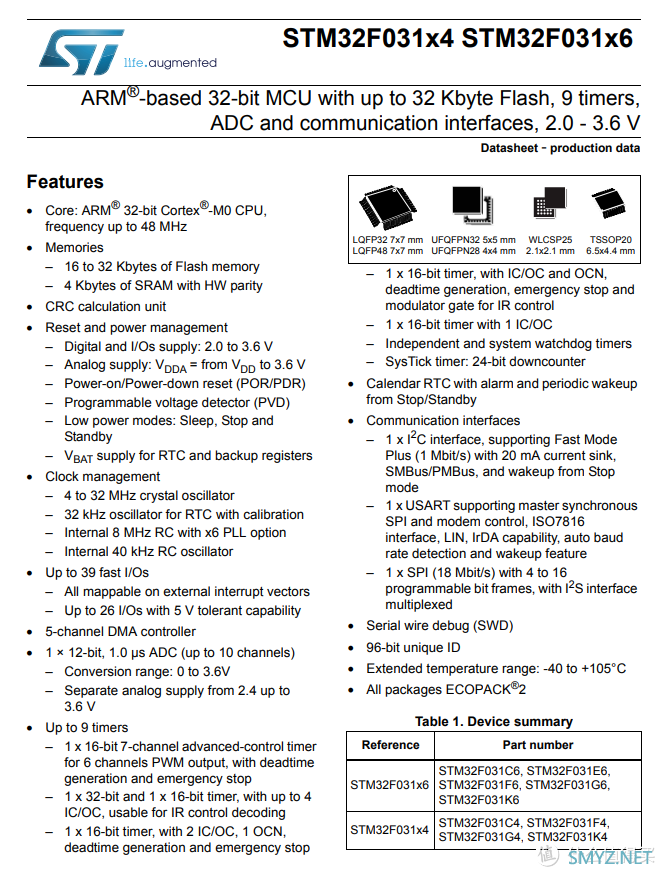

ST意法半导体STM32F031G6 详细资料。
TI德州仪器TXB0104 4位双向电压电平转换器，用于不同供电电压的芯片之间通信。

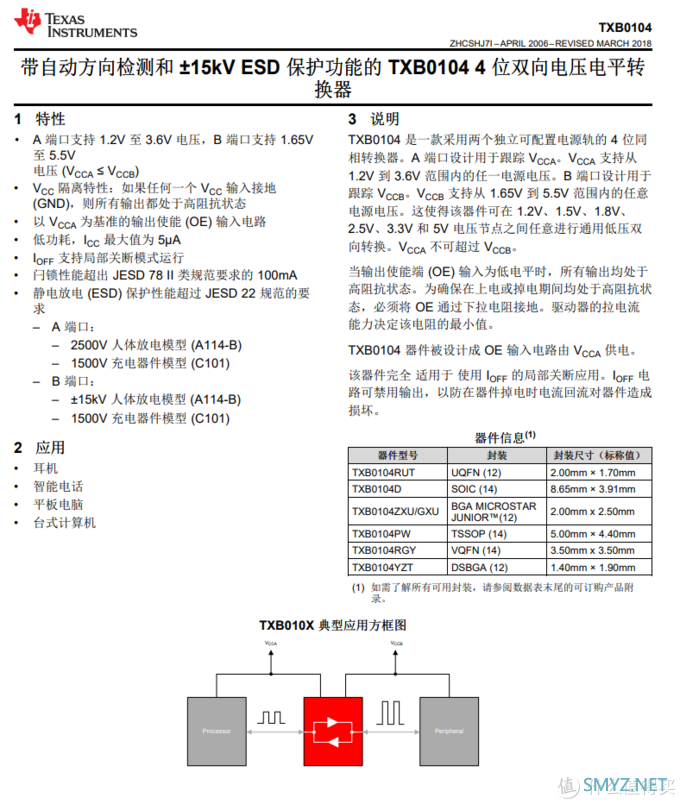

TI德州仪器TXB0104 详细资料。

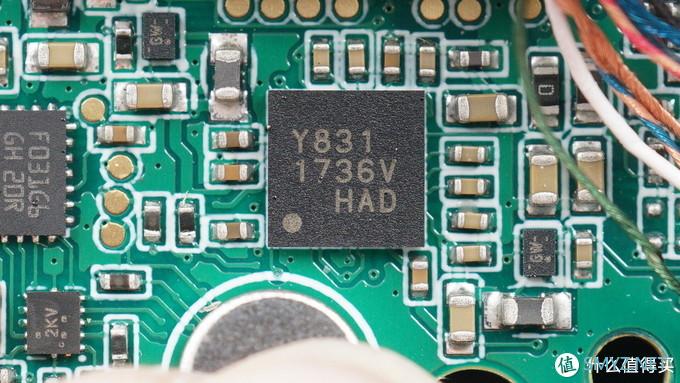

雅马哈 YMU831 数字降噪IC，内置DSP数字信号处理技术。

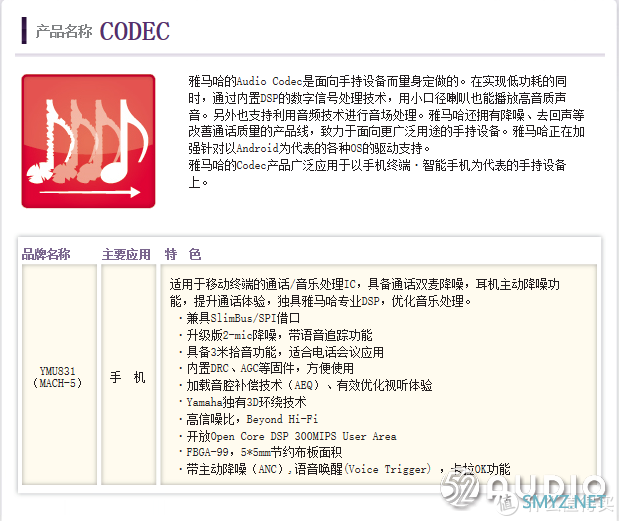

雅马哈 YMU831 介绍。

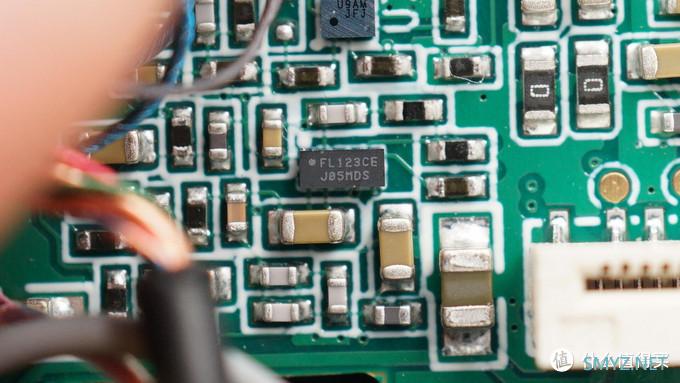

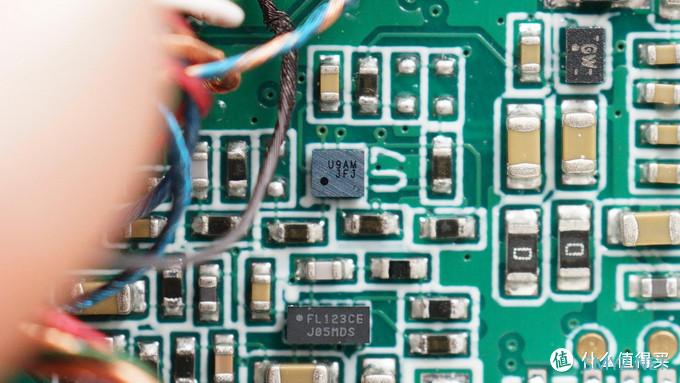

丝印FL123CE的IC。
丝印U9AM的IC。

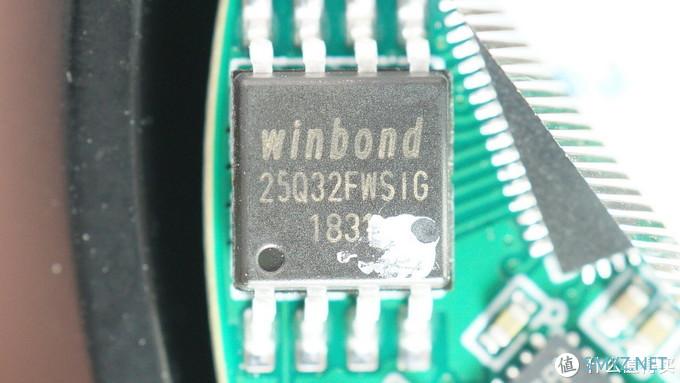

Winbond华邦电子 25Q32FWSIG 存储器，用来存储固件配置等信息，一般位于蓝牙主控芯片附近。

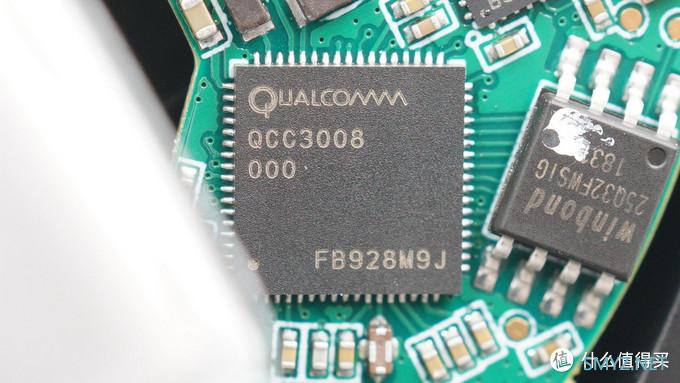

蓝牙主控芯片为高通QCC3008，采用QFN封装，支持蓝牙5.0，支持高通aptX编码。

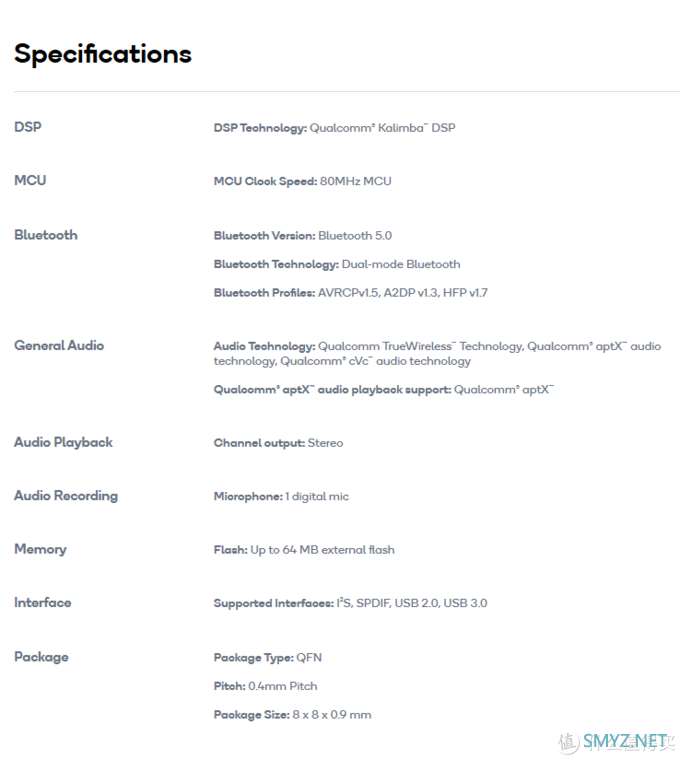

高通QCC3008资料。

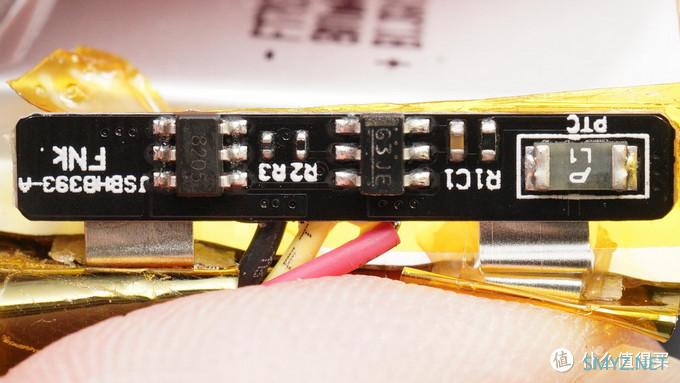

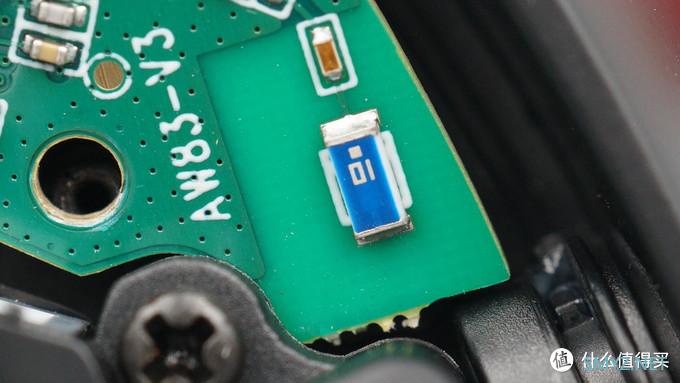

耳机充电时输入的电流经过降压电路处理后，还要经过一道由电池保护板组成的保护电路，R3是检测电池温度的热敏电阻，最右侧还有一颗自恢复保险丝。

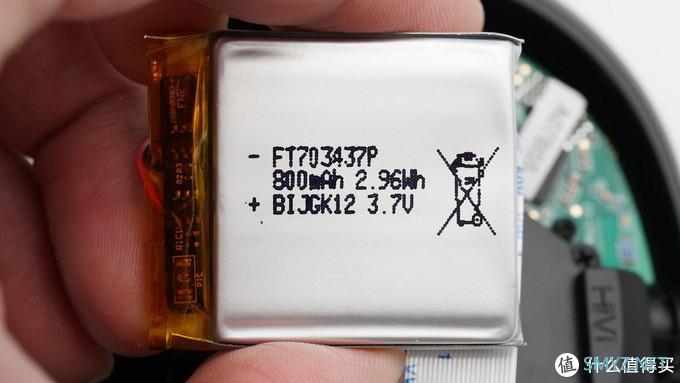

电池信息，型号“FT703437P”，容量800mAh/2.96Wh，额定电压3.7V。

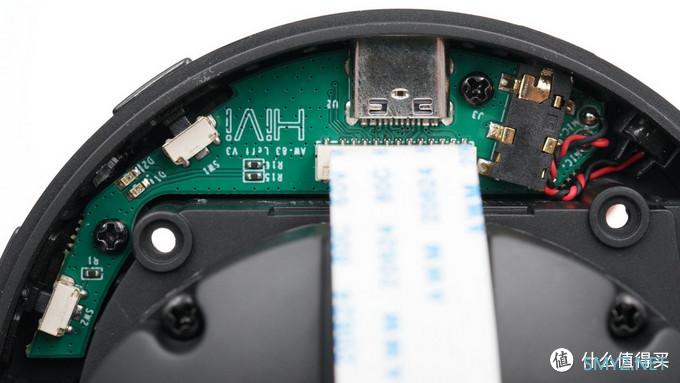

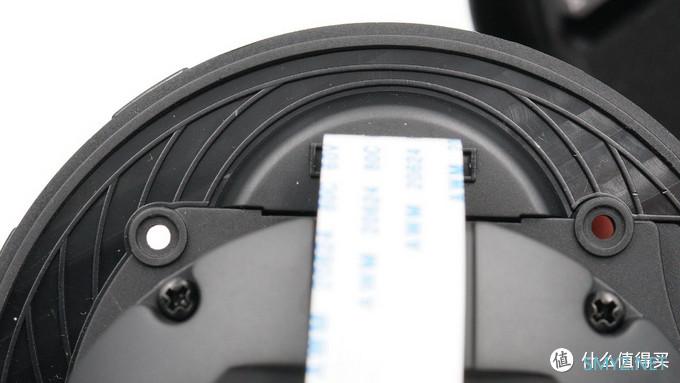

耳机底部还有一块PCB板，通过排线与主板相连，上面有一个塑料保护壳。
取下塑料保护壳，看到内部电路，PCB板通过螺丝固定。

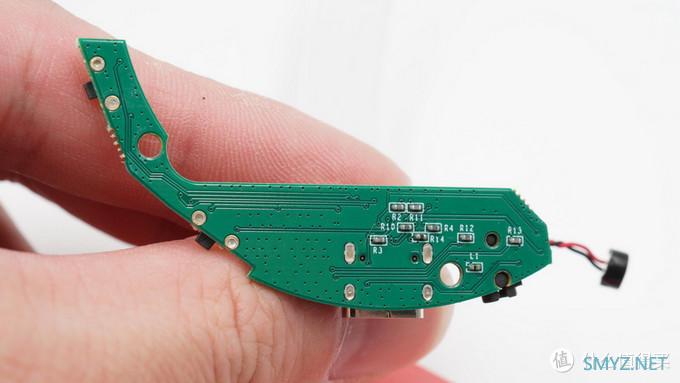

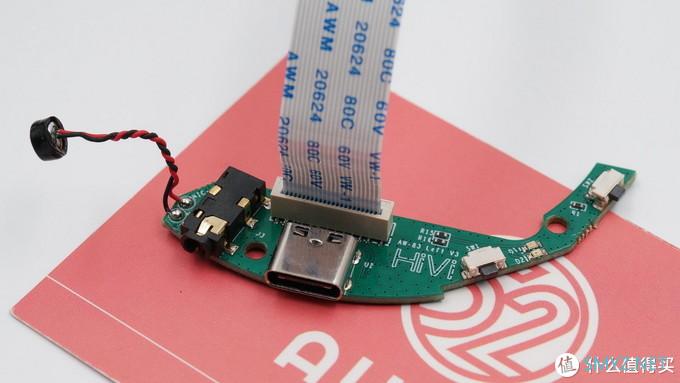

取出这一PCB板。
主板背面电路。

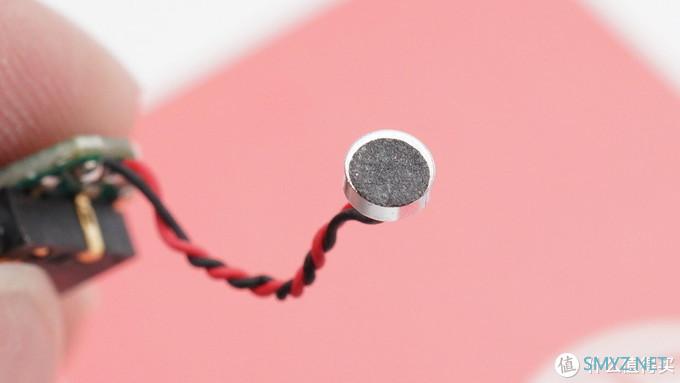

用于通话功能的驻极体麦克风。

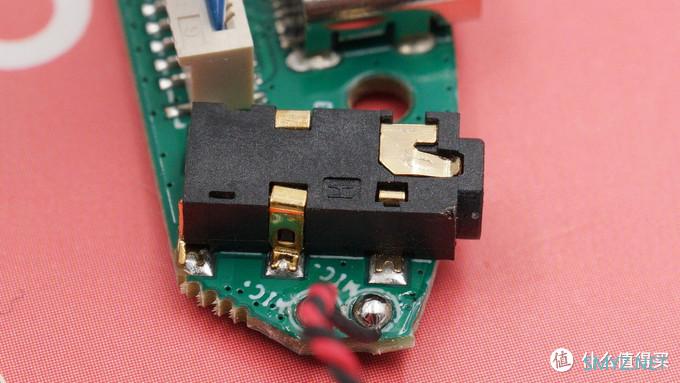

2.5mm接口插座特写。

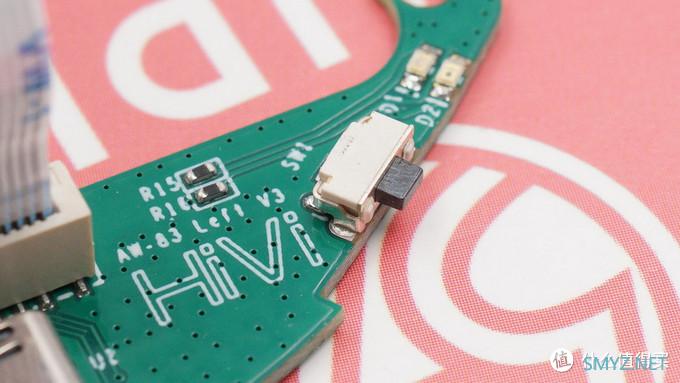

电源键和降噪键都是同种微动按键。

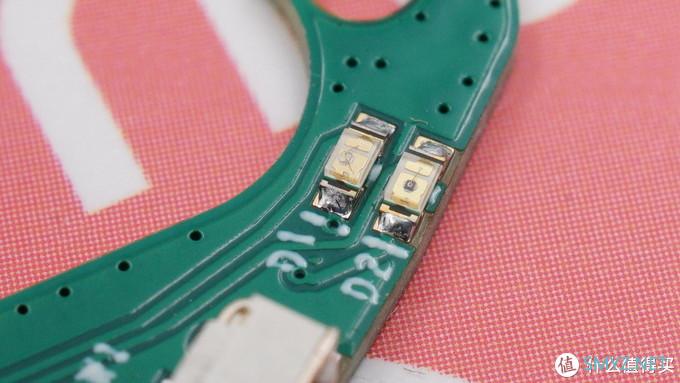

两个LED指示灯特写。
HiVi惠威AW83左耳机内有主电路和电池，比较特殊，右耳壳体支持触控感应，内有相关电路，应该是占据了较大的空间，下面一起拆开来看看。

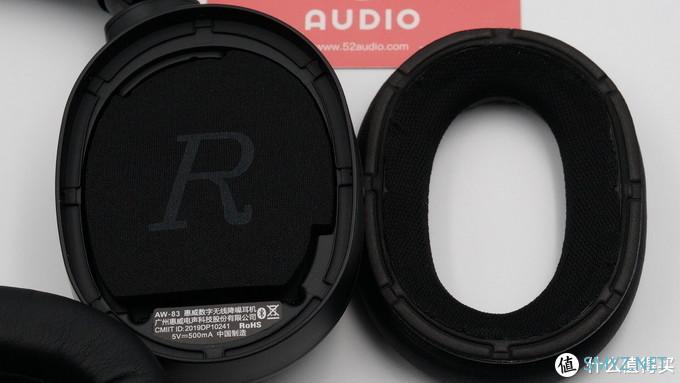

同样的拆解方式，同样的结构设置。

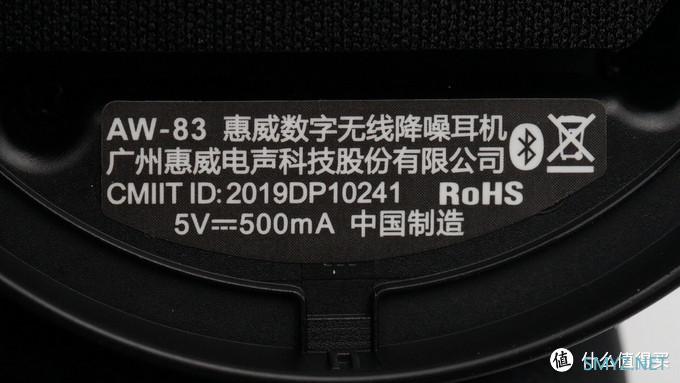

壳体底部信息，AW-83 惠威数字无线降噪耳机，广州惠威电声科技股份有限公司制造，输入：5V⎓500mA。

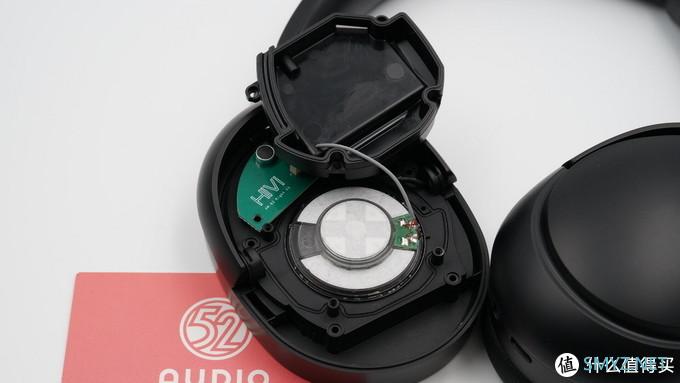

卸下螺丝，可以看到内部结构。
壳体内侧与左耳一致，顶部是麦克风防尘网和指示灯导光柱。

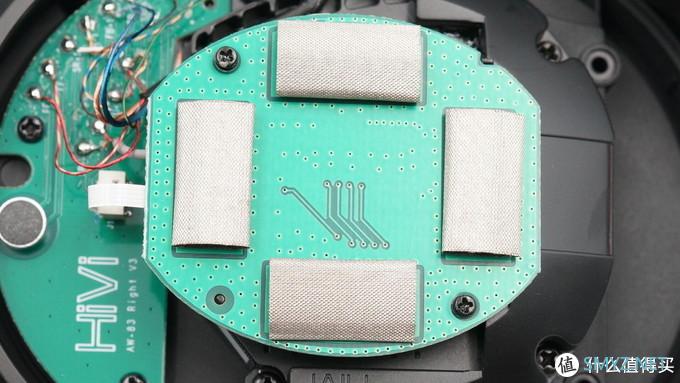

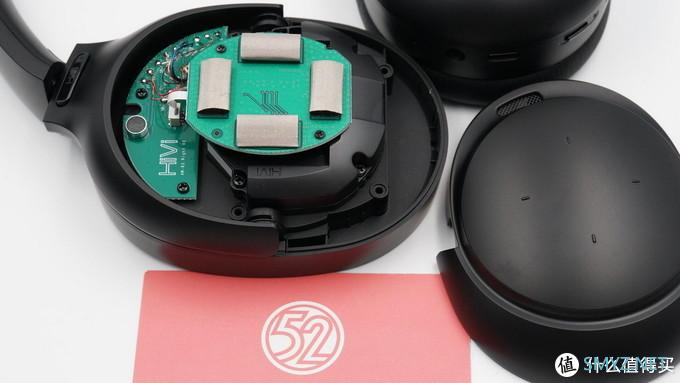

耳机内部，顶部触摸副板是由四块导电布连接壳体，PCB板通过螺丝固定在壳体上。

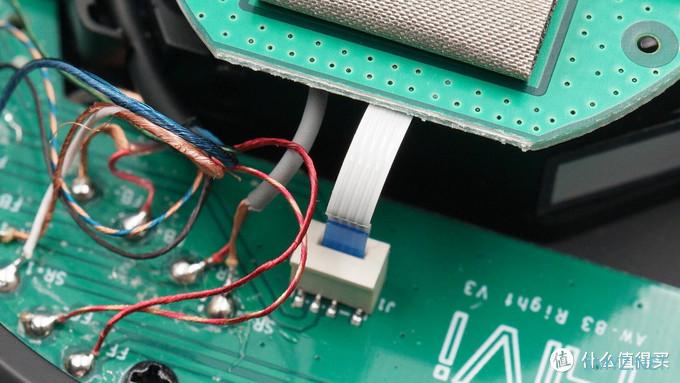

这款小PCB板通过连接器连接另一PCB板。
取下这一PCB板。

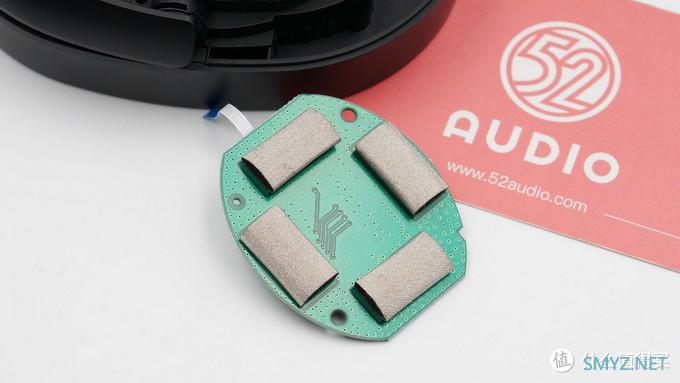

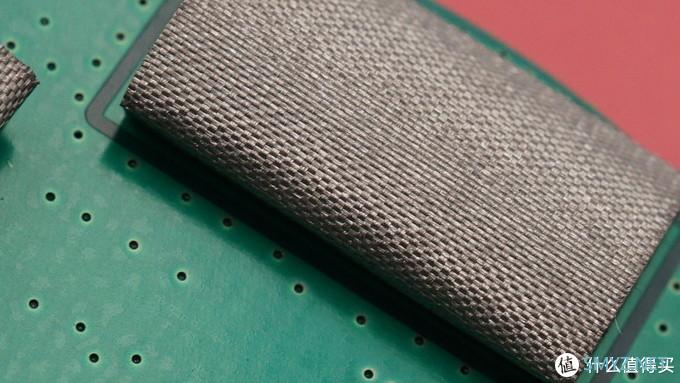

导电布特写，填充空隙，用于识别感应触摸操作。

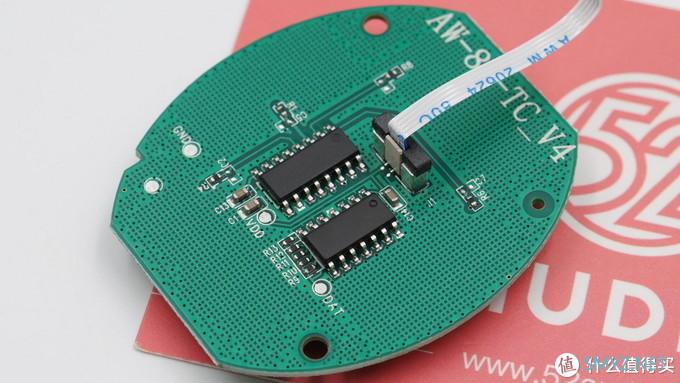

背面是耳机的触控电路。

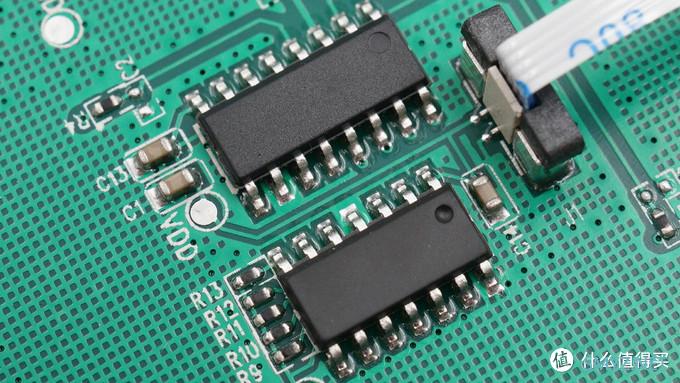

两个无标单片机用来检测触摸操作，并将信息传递给蓝牙芯片和手机，做出相应反馈。

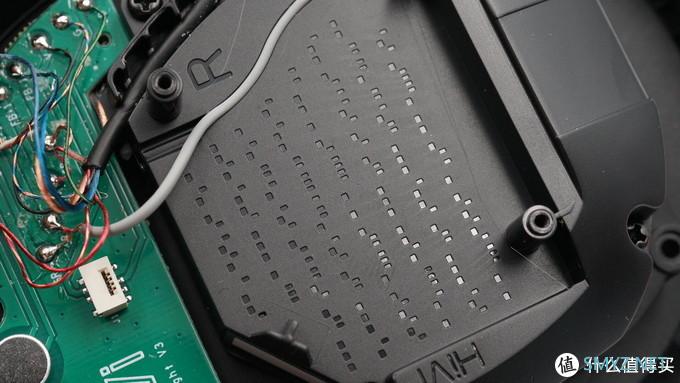

PCB小板下方的壳体有众多的矩形阵列。

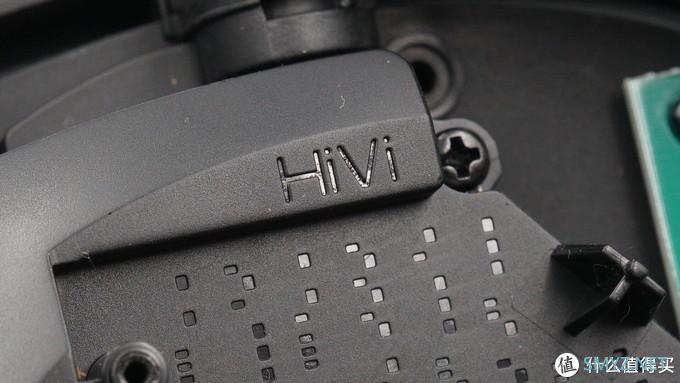

刻有“HiVi”惠威的品牌名。

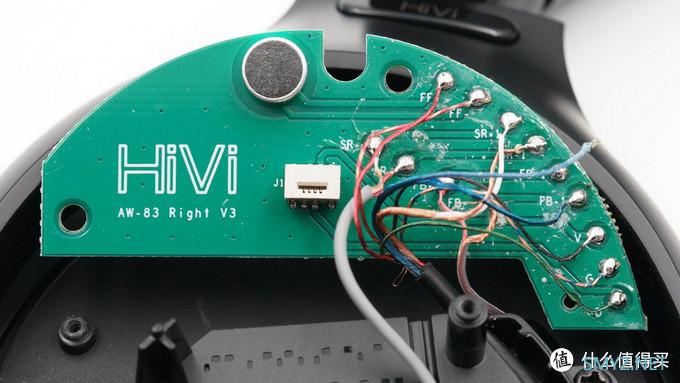

耳机顶部的PCB板，上面印有“HiVi”惠威和“AW-83右侧”的信息。
用于收集环境噪音的驻极体麦克风。

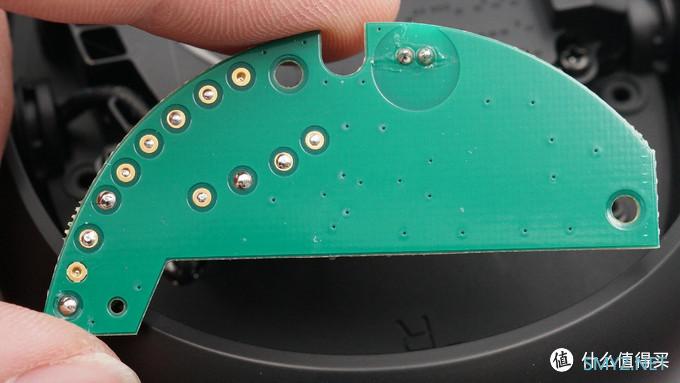

PCB板背面没有电路。
最后我们再来看看耳机的音腔，独立密封，耳机内的壳体上有泄压孔。

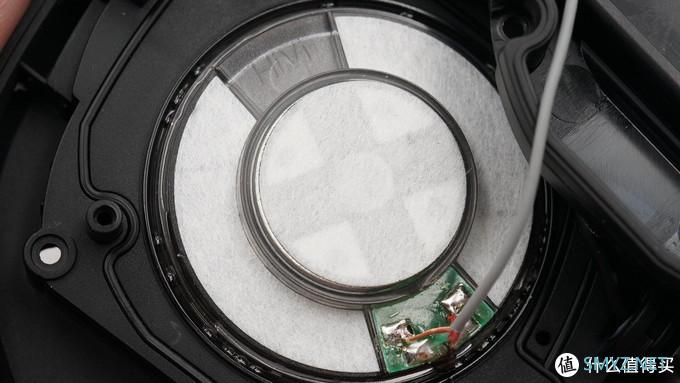

卸下螺丝，即可看到耳机的发声单元。
发声单元上也有“HiVi”惠威的品牌名。

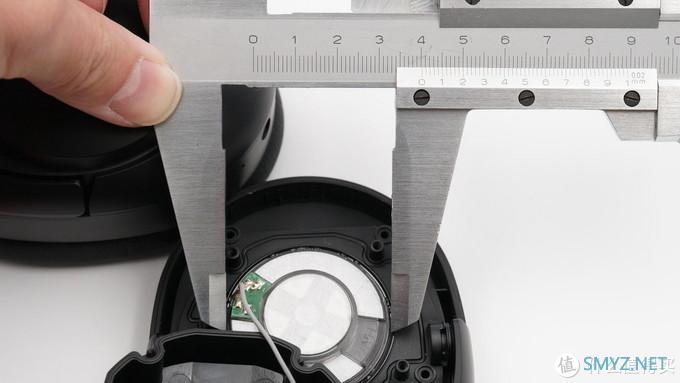

扬声器尺寸40mm。

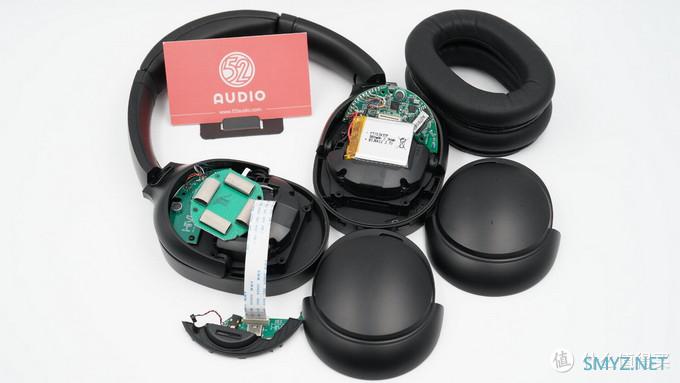

拆解全家福。
我爱音频网总结
HiVi惠威AW83头戴式降噪蓝牙耳机，在平放时可以看出耳机的整体轮廓为类六边形设计，不是完全顺滑的流线型，这样设计可以避免佩戴时夹头；耳机采用Type-C充电接口，支持蓝牙和3.5mm接口有线连接两种使用方式，右耳罩能够触控，使用起来非常方便。
通过我爱音频网的详细拆解，可以感受到惠威拥有电声产品完整产业链的优势：扬声器单元尺寸为40mm，惠威自行设计制造；耳机内部PCB板、塑料壳体等都印有HiVi惠威的品牌Logo，有些地方标明了这个部件是用在哪里的，便于最后的组装生产，看上去也非常统一。产品内部做工规整，整洁有序。
内部电路方面，HiVi惠威AW83采用Type-C接口输入电源，高通QCC3008蓝牙音频SoC内置充电功能，控制外部扩流管为电池充电。高通QCC3008支持蓝牙5.0，支持apt-X/apt-X LL蓝牙编解码；耳机支持有线连接使用，采用广芯 BCT4699 模拟开关，用于音频信号切换。
主动降噪功能方面，HiVi惠威AW83的前后馈麦克风都采用了驻极体麦克风，用于收集环境噪音和耳道内的杂音；在此基础上，惠威AW83还在左耳的前馈麦克风附近增加了一颗MEMS硅麦辅助收集环境噪音；三组噪音信息传至雅马哈 YMU831 DSP芯片，经运算后发出反向声波经扬声器发出抵消部分噪音，实现主动降噪效果。
据了解，HiVi惠威AW83采用了联动补偿算法，可以根据DSP的降噪状态，自动生成分离音频的补偿滤波器，减少降噪声波对音乐播放的干扰，提高音质。综合来看，AW83作为惠威目前的旗舰级音频产品，从设计到做工都是比较不错的。
