充电器与移动电源结合的产品在如今看来已经算不上什么新鲜玩意了，ANKER、紫米都曾经推出过类似的产品，并且已有了一个好听的名字，叫做“双模智能超级充”。不过为了便于携带，这种产品通常会把体积和重量做的比较小，因此电池的容量一般不会很大，具备快充的就更加少见了。不过斯泰克近期推出的这款双模智能超级充就同时做到了体积与快充的均衡，不仅拥有5200mAh的容量，带USB-A、USB-C两个输出口，并且支持PD和QC等快充协议，无论是作为充电器还是作为移动电源，都可以支持快充输出。充电头网此前已经对这款产品进行过详细的评测，下面就为大家深入解剖一下这款产品，看看究竟是如何做到这个功能的。
一、斯泰克双模快充移动电源外观

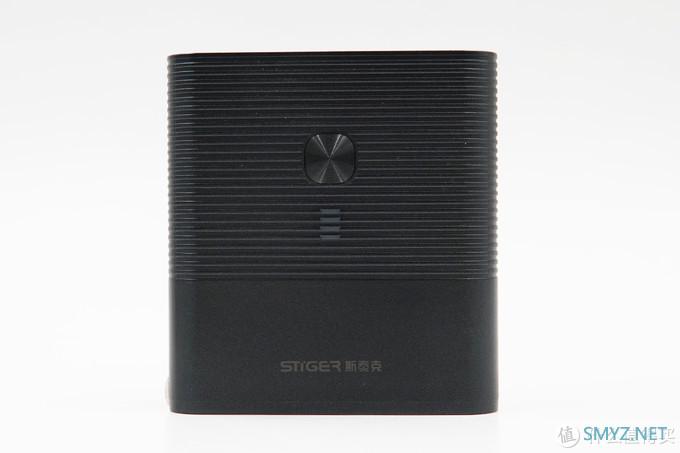

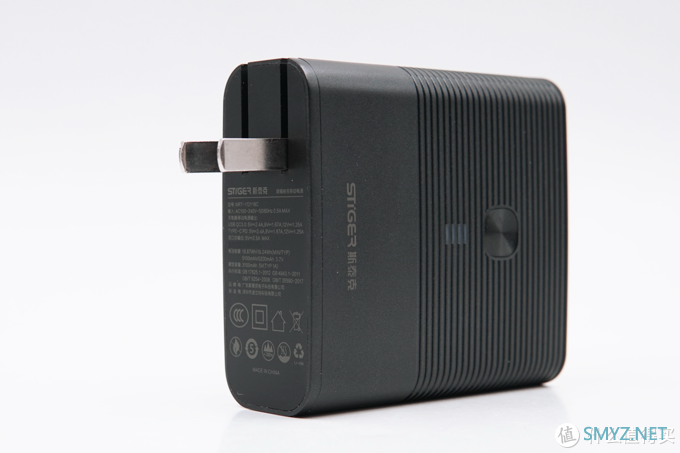

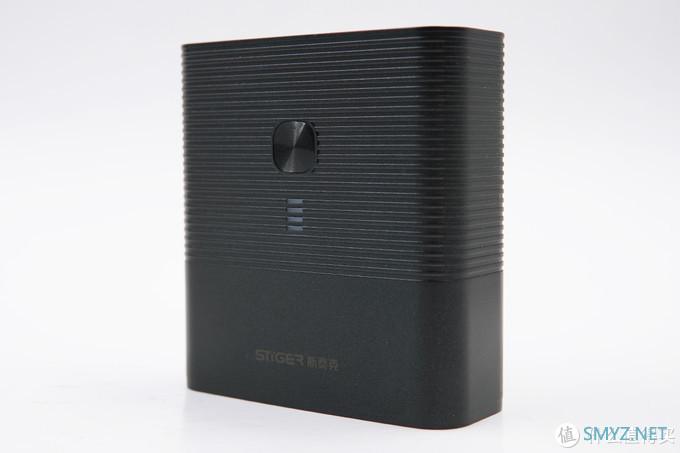

斯泰克STIGER双模智能超级充分上下两部分，上部分有等间距凹凸条纹，下部分则带有细小的磨砂质感。中间的电源开关按键上分布有紧密的同心圆凹槽也就是俗称的“CD车纹”，从不同的角度呈现不同的光泽，颇具金属质感，四个白色并排的长方形为电量指示灯。
四周带有圆弧形倒角，方便拿在手上使用，凹凸的棱形条纹增加摩擦力改善手感，同时表面积增大也利于散热。

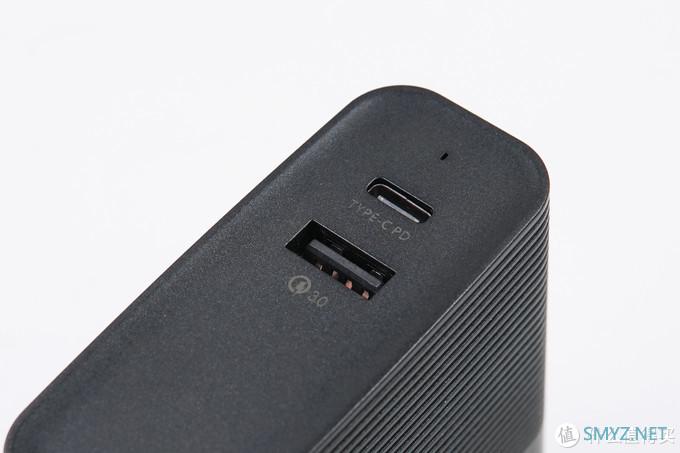

输出端共有两个接口，上方USB-C接口支持USB PD快充输出，下方USB-A接口支持QC3.0快充输出；接口上方开孔是电源指示灯。
插头放置在了底部，采用可折叠设计，下方是产品信息。

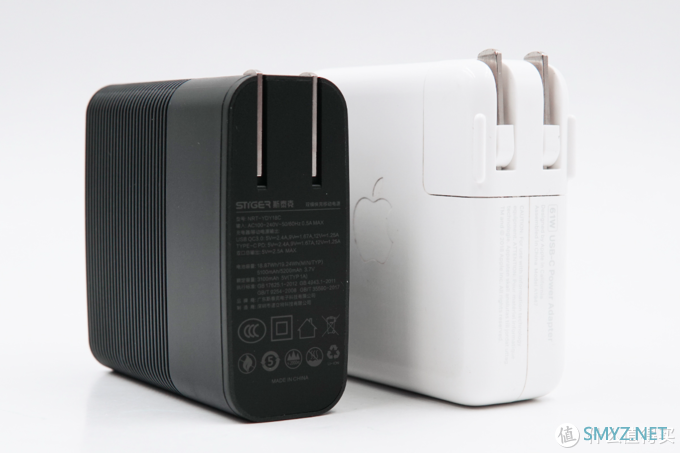

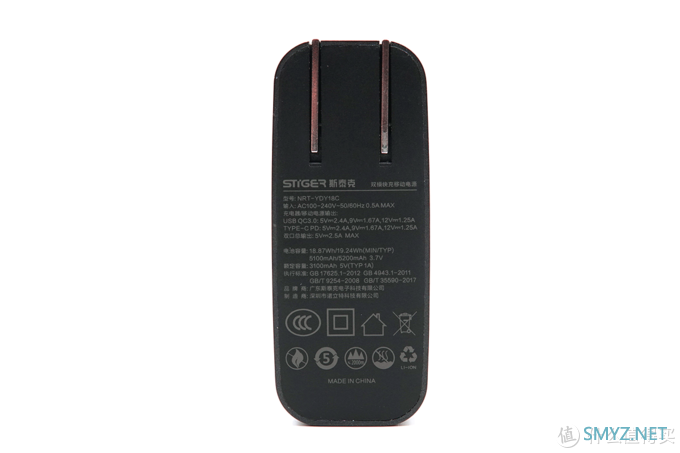

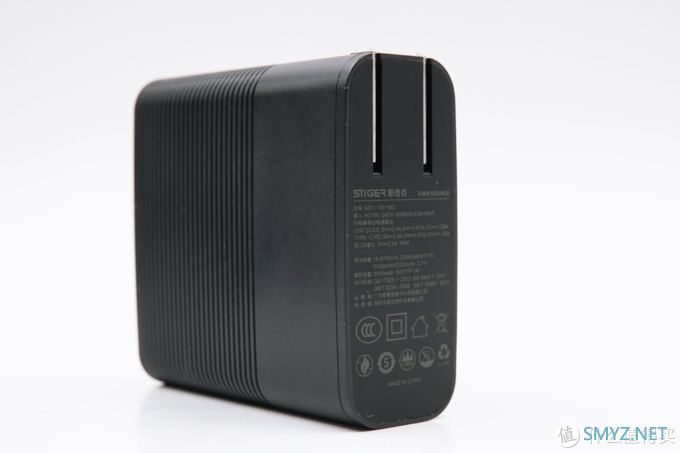

底部同样标注有输入输出参数等信息，产品型号为：NRT-YDY18C、电池容量：5200mAh/19.24Wh、USB-A口输出支持：5V/2.4A、9V/1.67A、12V/1.25A、USB-C口输出支持：5V/2.4A、9V/1.67A、12V/1.25A、双口同时输出为：5V/2.5A(Max)，此外，产品通过了CCC等认证。
插脚伸出可以直接插在墙插上，方便使用。

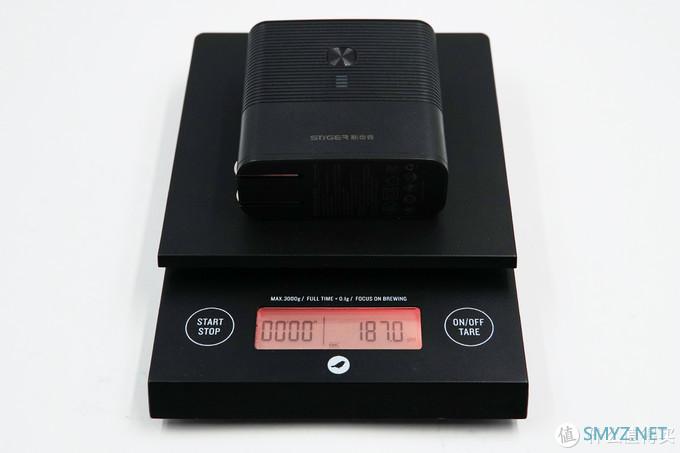

电源重187g，一部手机的重量。

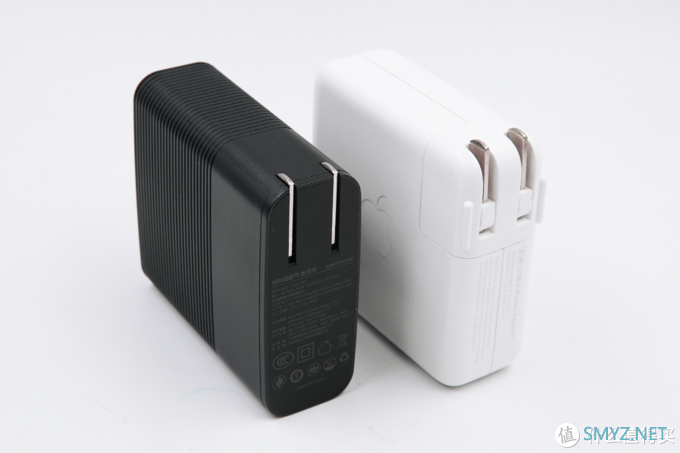

和苹果61W体积差不多。
换个角度看，厚度也差不多。

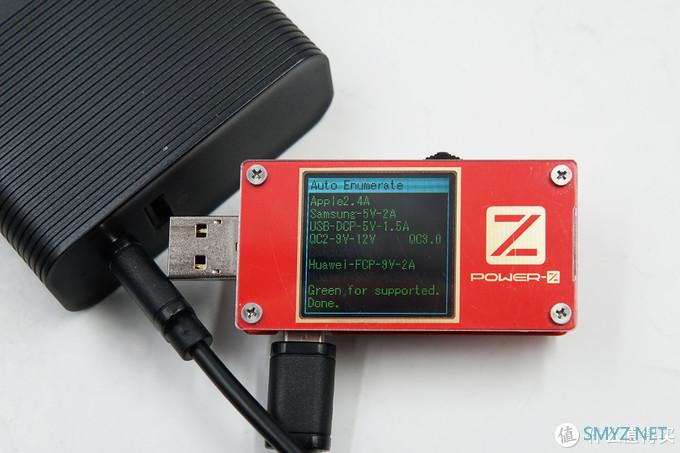

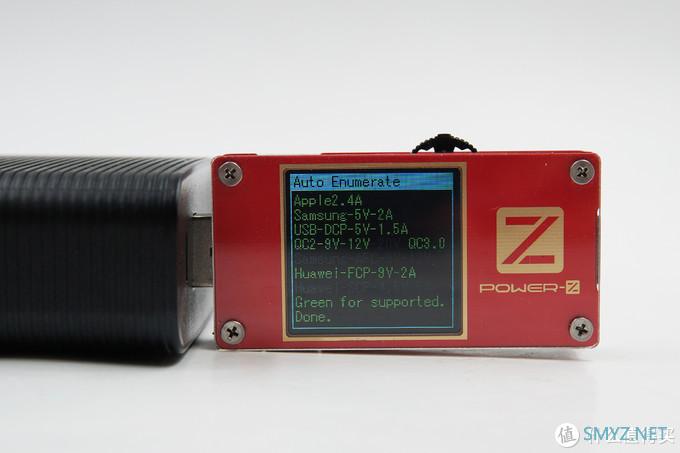

使用ChargerLAB POWER-Z KT001检测USB-A口输出协议，显示支持APPLE 2.4A、QC2.0/3.0和FCP等协议。
USB-C口同样支持APPLE2.4A、QC2.0/3.0以及FCP等协议。

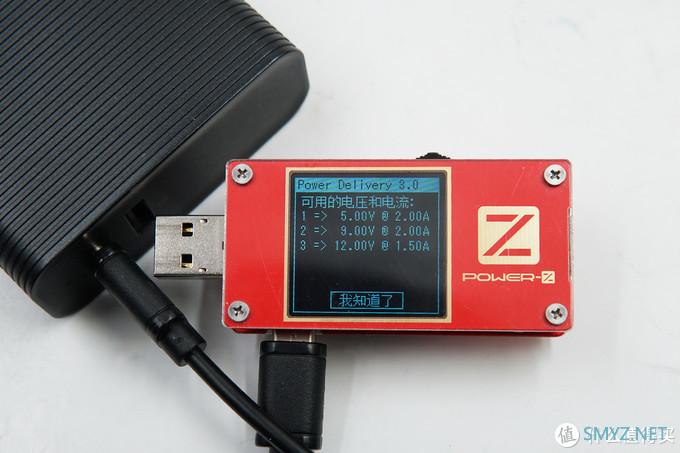

同时，USB-C口还支持USB PD快充输出，电压档位分别是5V/2A、9V/2A以及12/V1.5A。
二、斯泰克双模快充移动电源拆解

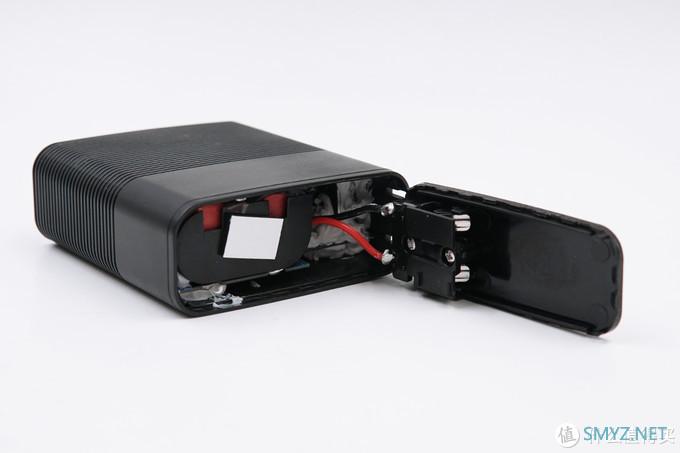

打开超声波焊接，拆下端盖，可见内部导热胶。

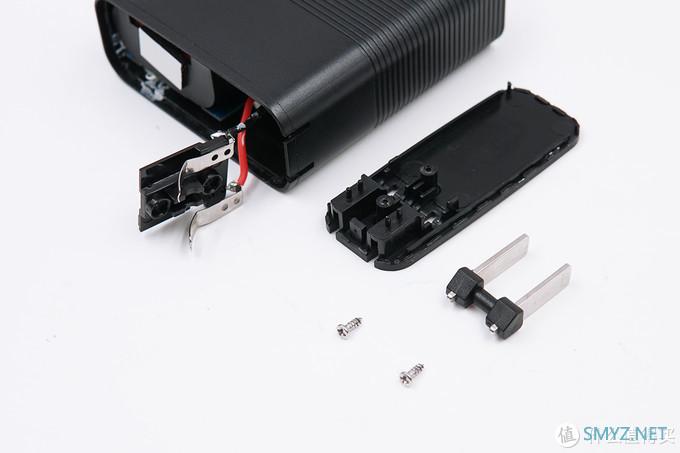

端盖上有折叠插头。

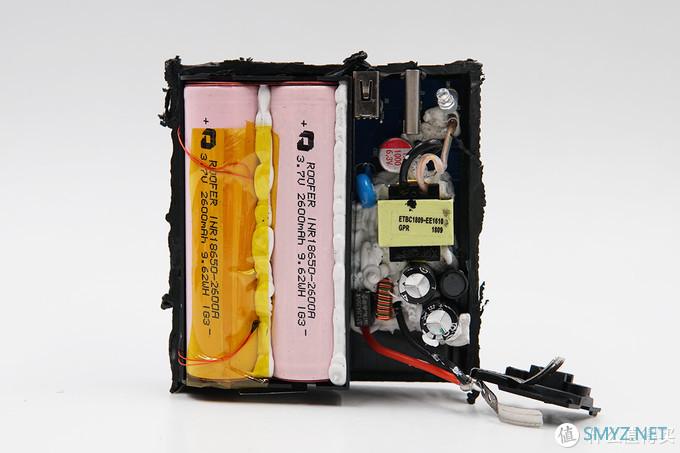

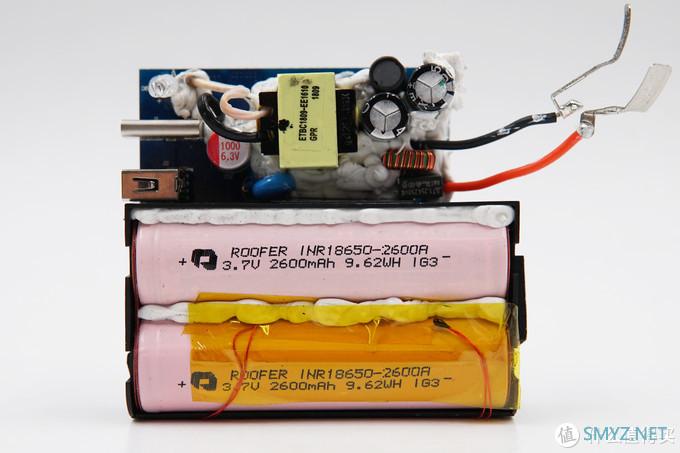

取出电源主体，左侧是两颗18650电池并联，右侧是开关电源，用于为内置电池充电或输出，电源内部元件采用胶水加固，电池上有两路独立的温度检测探头。
内部两颗路华INR18650电池，3.7V，2600mAh，输入有共模电感滤波，输出采用固态电容滤波，变压器输出线采用多层绝缘线。

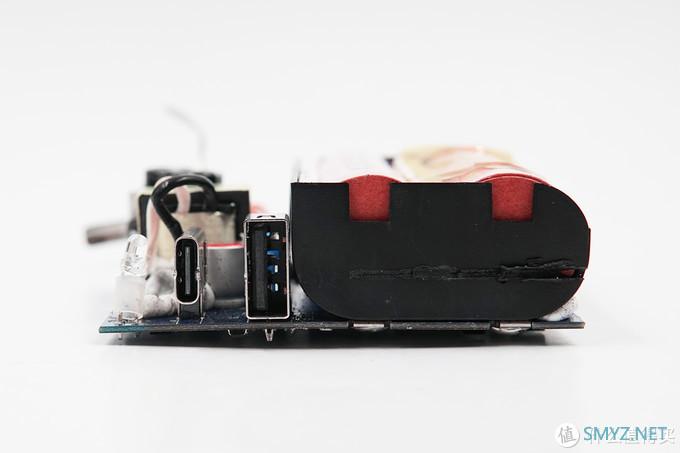

侧面有USB-C和USB-A输出口，电池正极点焊处有绝缘纸绝缘。
接下来看电路板背面，两颗电感打胶固定及散热，中间是电量指示灯，AC侧和DC侧交界分明，留有足够的安全距离，变压器与电池组之间有绝缘隔板。

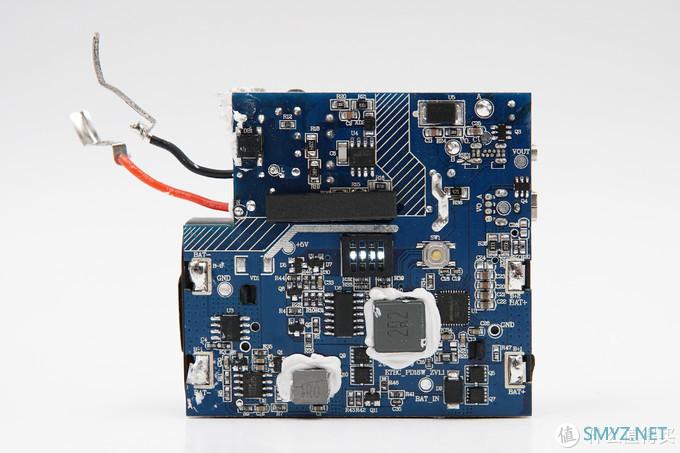

背面有两颗电感，独立的升压输出和充电芯片，大电感为升压输出，小电感为内置电池充电。

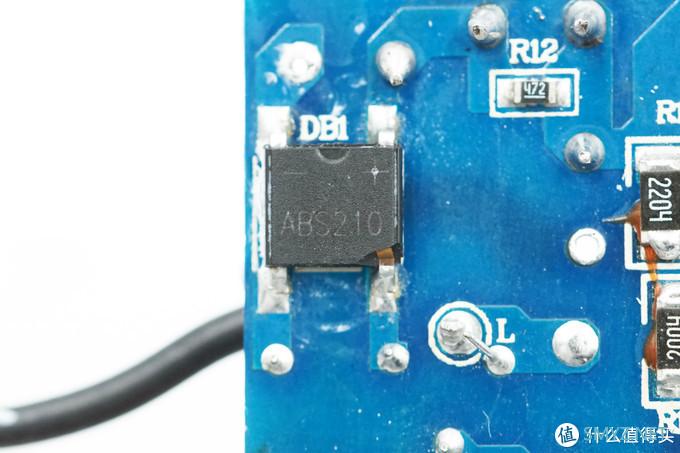

初级侧输入整流桥，ABS210，2A耐压1000V。

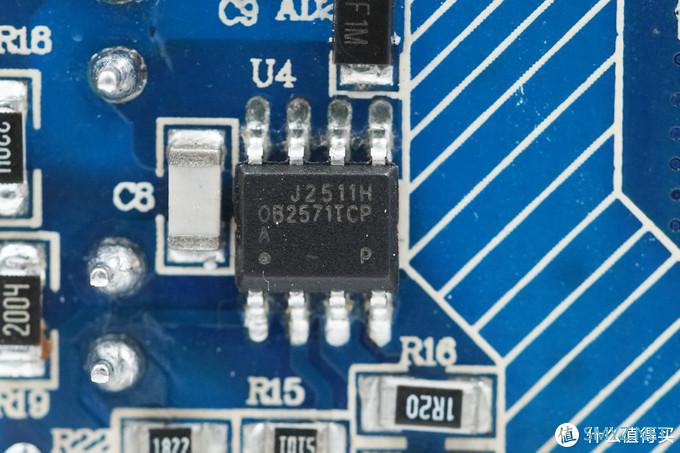

昂宝初级PWM控制器，OB2571TCP，原边反馈，内置600V开关管。

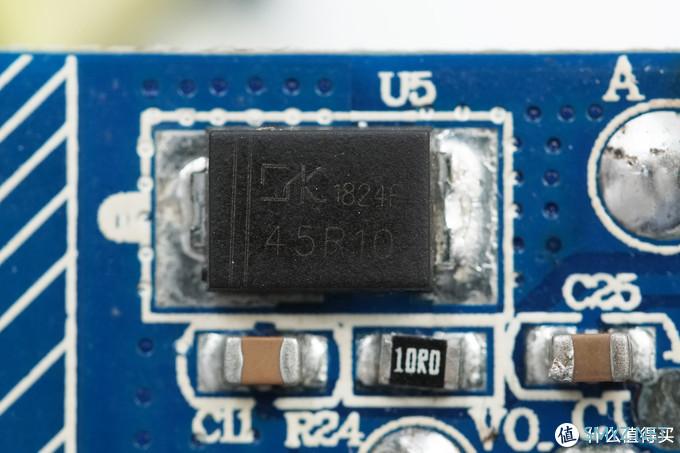

东科DK45R10同步整流管，下方是阻容吸收元件。DK5V45R10是一款简单高效率的同步整流芯片，只有A，K两个引脚，分别对应肖特基二极管PN管脚。芯片内部集成了45V功率 NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二级管。

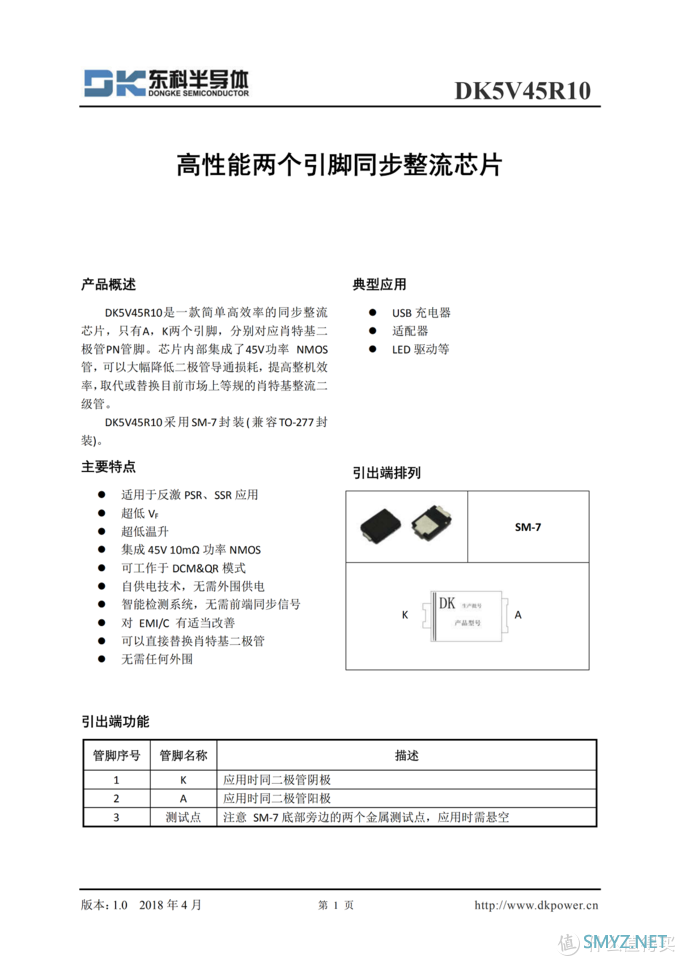

东科DK45R10详细资料。

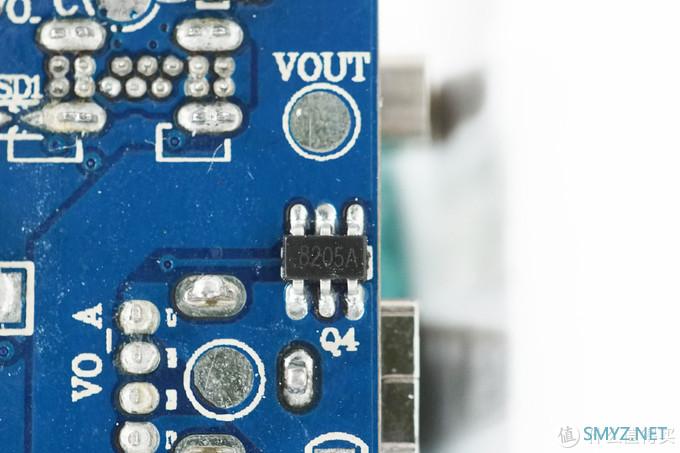

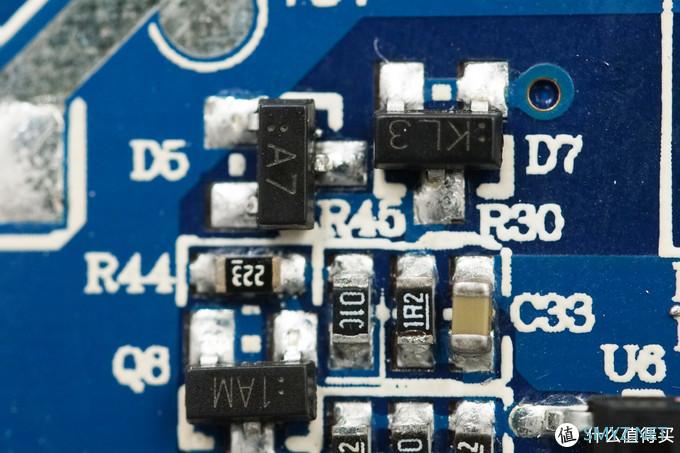

控制输出开关的8205A MOS管。

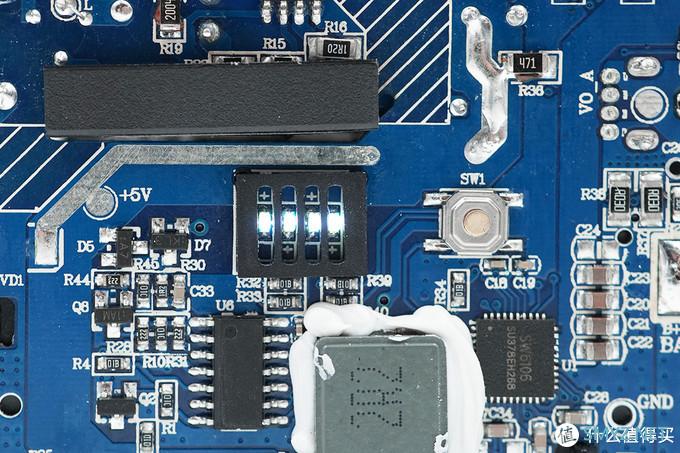

4颗电量指示灯特写，有一个遮光罩为电量指示灯遮光，下方是升压电感。

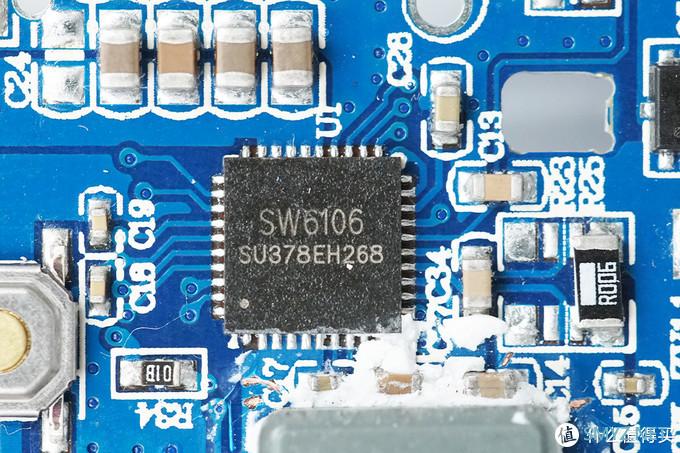

珠海智融SW6106移动电源一体化芯片，支持18W快充输出，并支持多种快充协议和Type-C输出，内部集成开关管，提供多重保护功能。SW6106是一款高集成度的双向快充移动电源专用多合一芯片，其集成了 4A 高效率开关充电， 18W 高效同步升压输出，支持PD、QC、FCP、PE、SFCP 等多种快充协议，电量计量，照明驱动以及相应的 控制管理逻辑。支持边充边放，在单口工作时支持快充输入输出，多口工作时支持 5V 输入输出。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

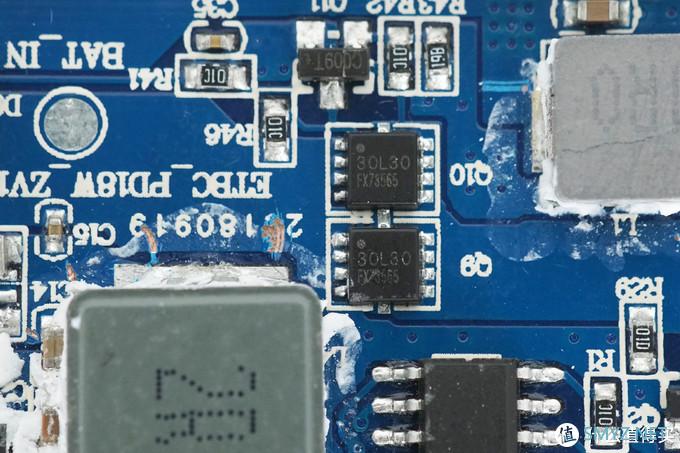

两颗30L30，控制电池正极通路，在为内置电池充电时关闭升压输出。

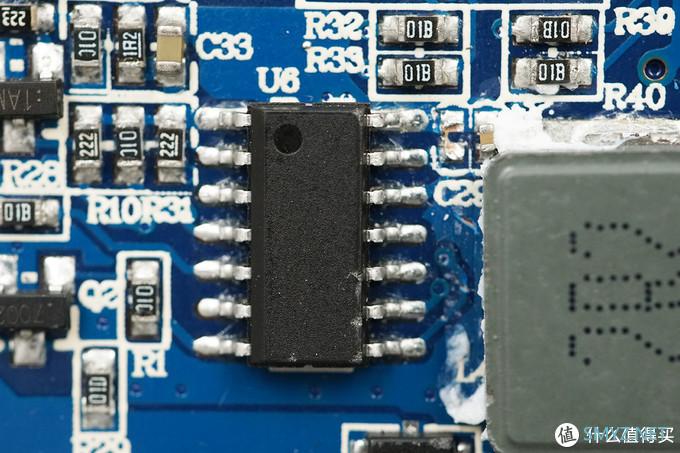

无标主控单片机。
单片机的外围元件。

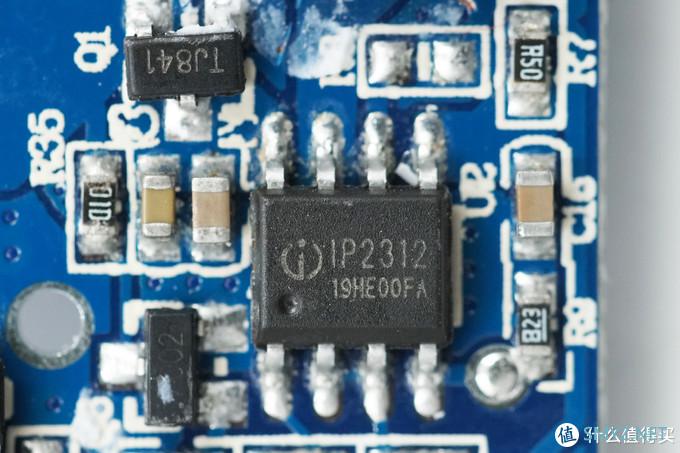

英集芯IP2312单节锂电池开关降压充电器，采用同步整流，内部集成开关管，效率高。

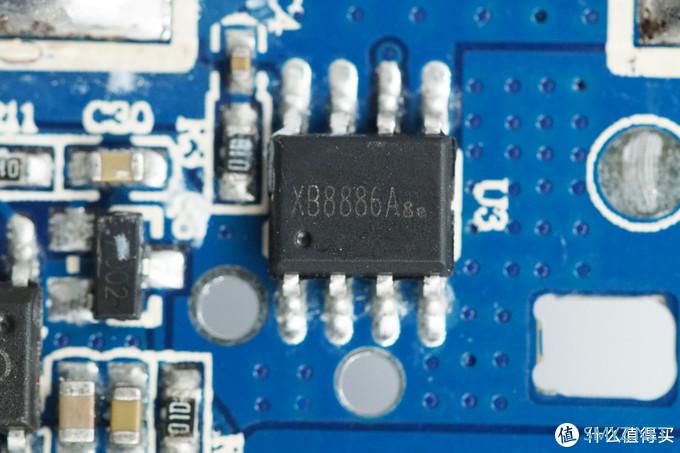

电池组一体化保护管，赛芯微XB8886A。

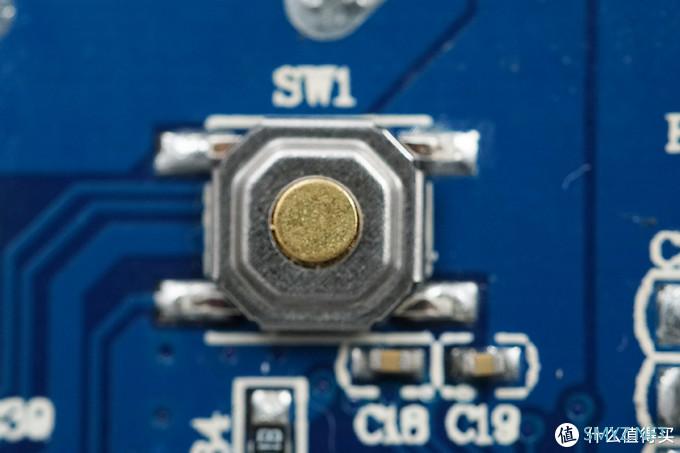

电量显示按钮。

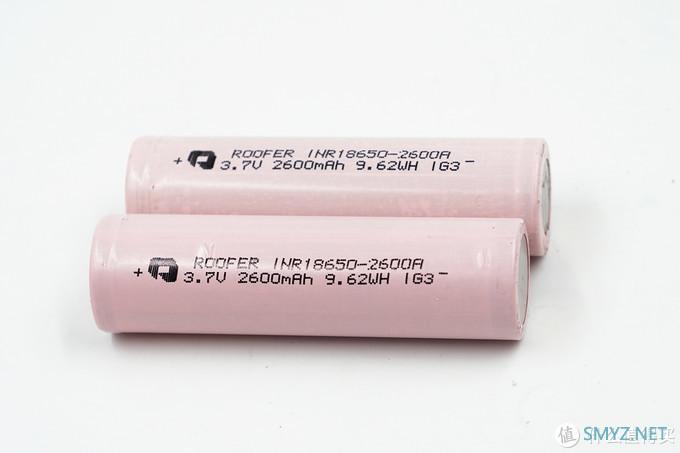

路华18650电池特写。

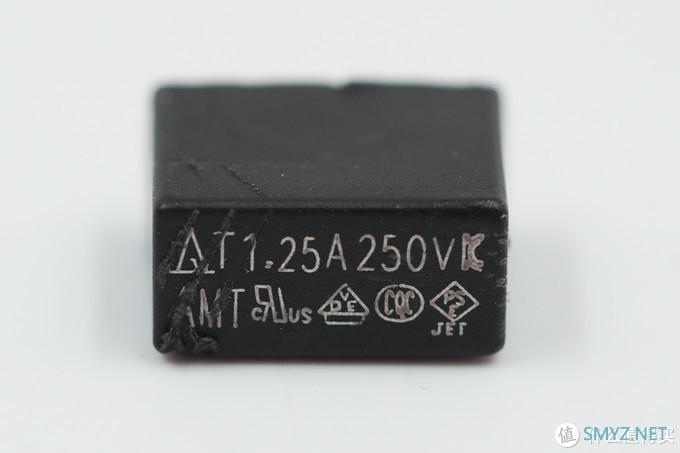

输入的1.25A延时保险丝。

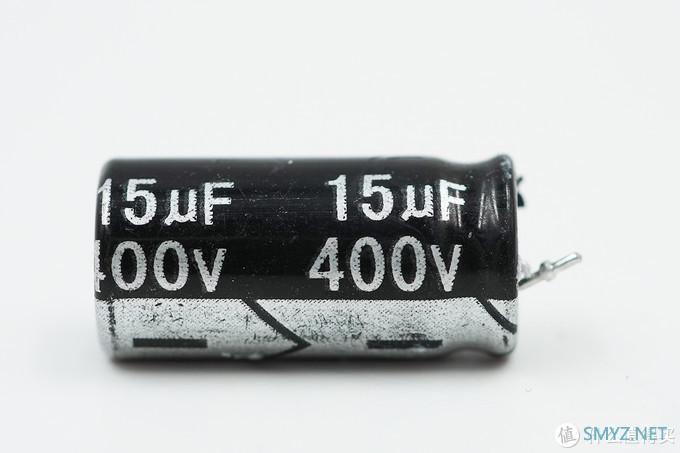

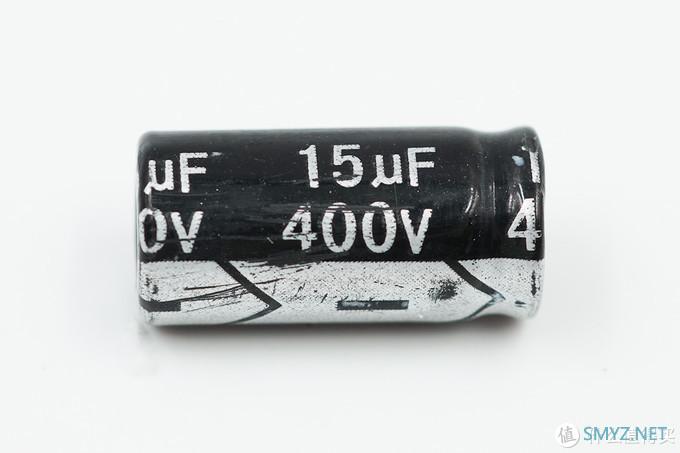

高压侧15μF滤波电容。
两颗共计30μF，满足15W内置电池充电需求。

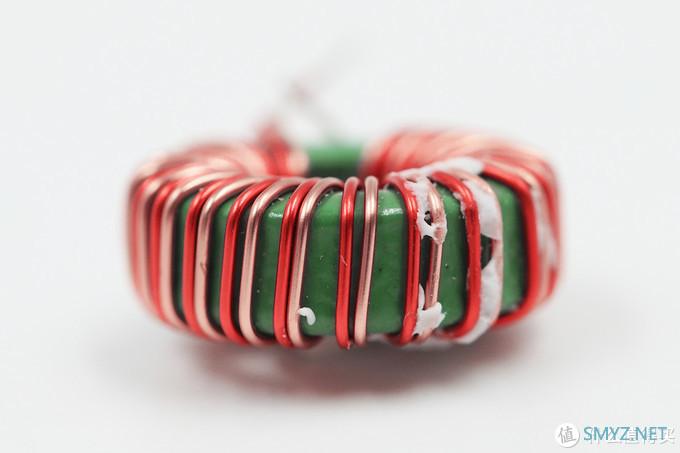

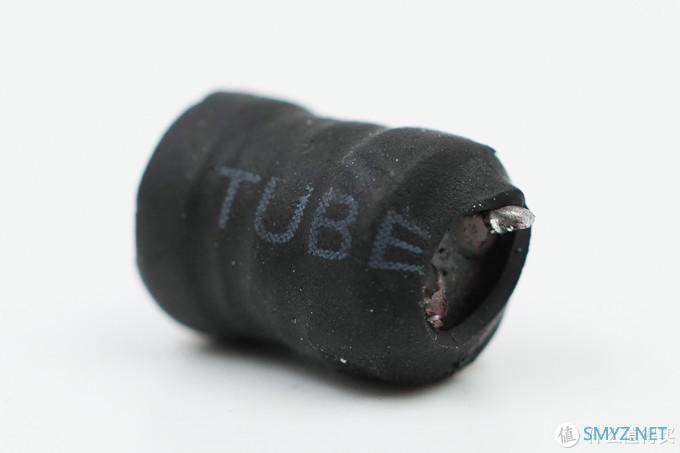

滤波电感。

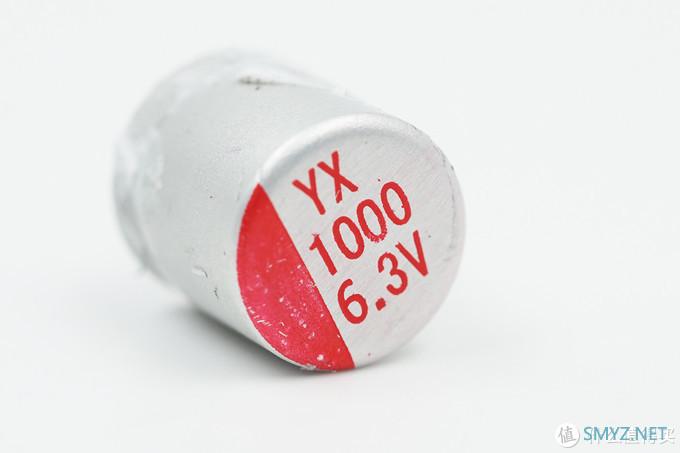

输出滤波电容，1000μF，6.3V耐压，开关电源输出5V，送到IP2312为内置电池充电。

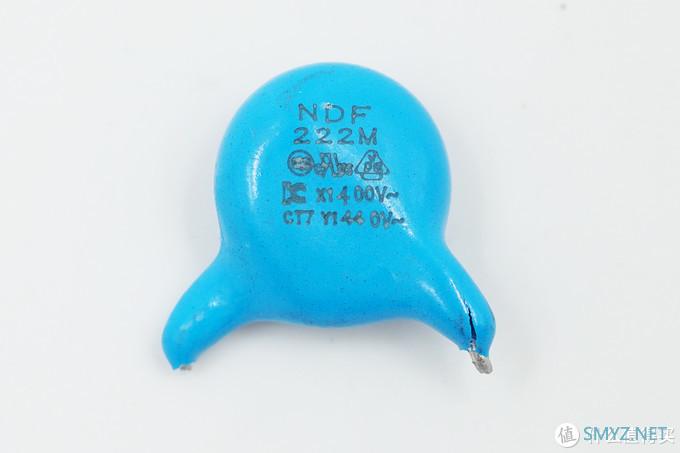

Y电容。

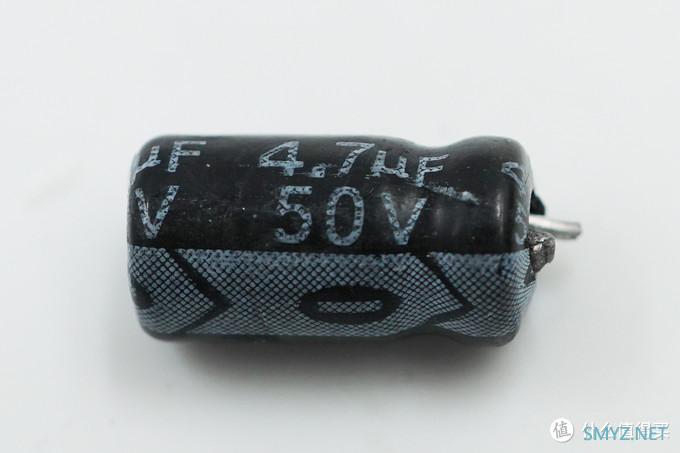

初级控制器供电电容4.7μF 50V耐压。
共模电感。

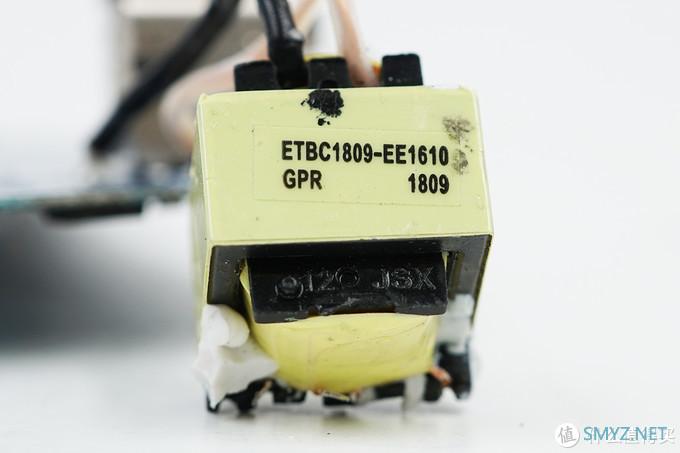

变压器，18年09周生产，磁芯型号EE1610。

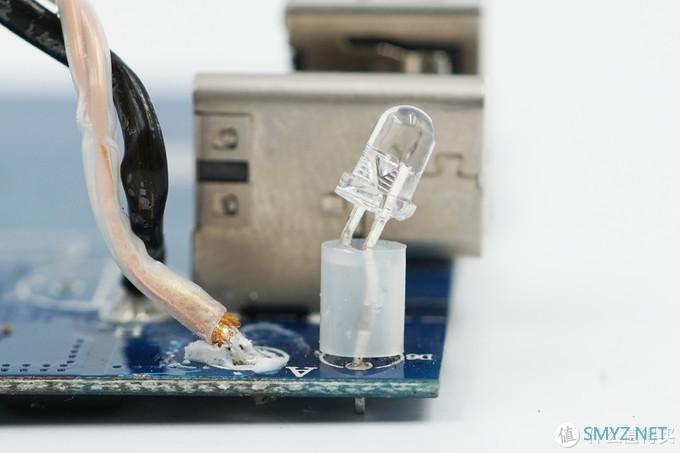

电源指示灯特写。

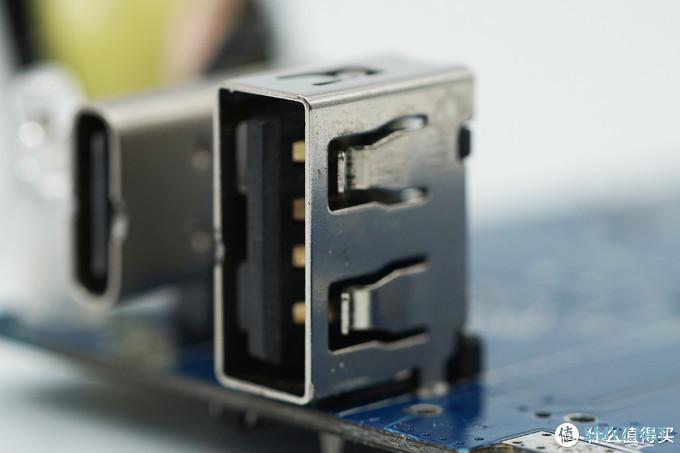

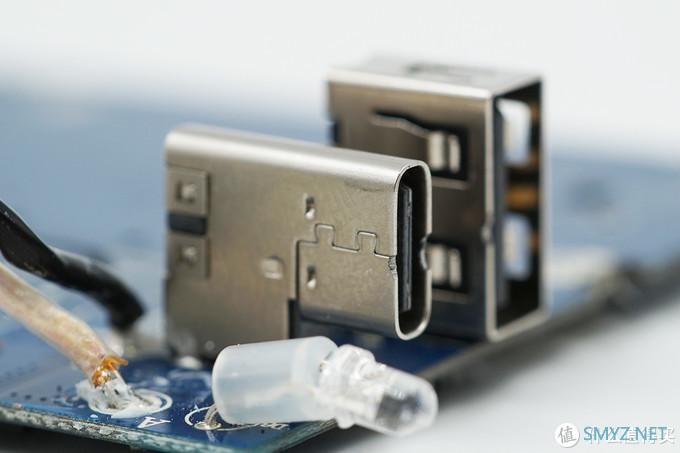

USB-A口特写。
USB-C 特写。

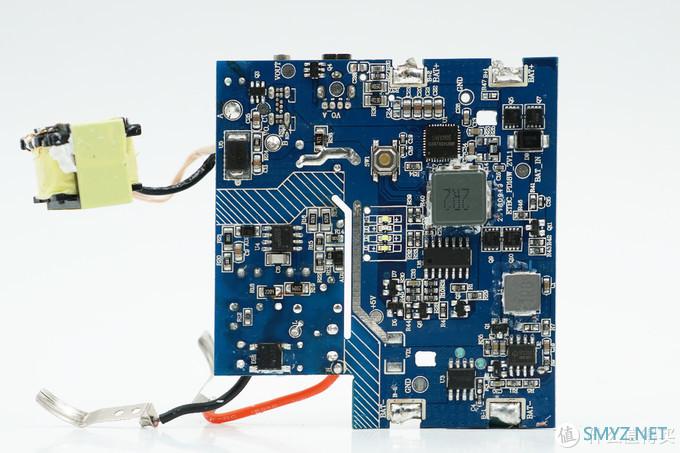

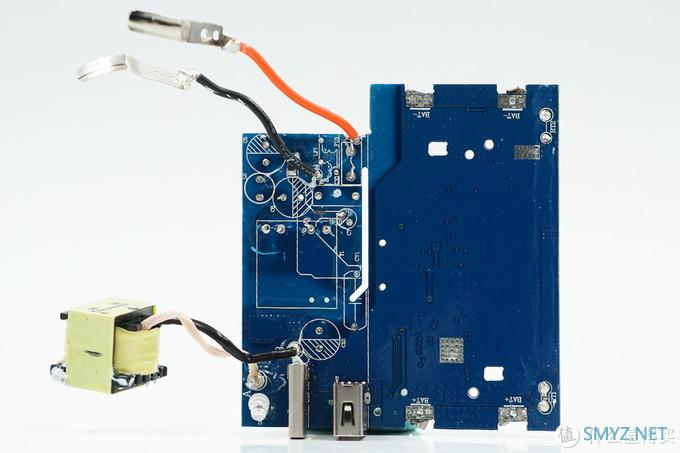

PCB正面，右侧大面积敷铜，为充电芯片和升压芯片散热，可以清晰的看到PCB开槽嵌入绝缘板加强绝缘。

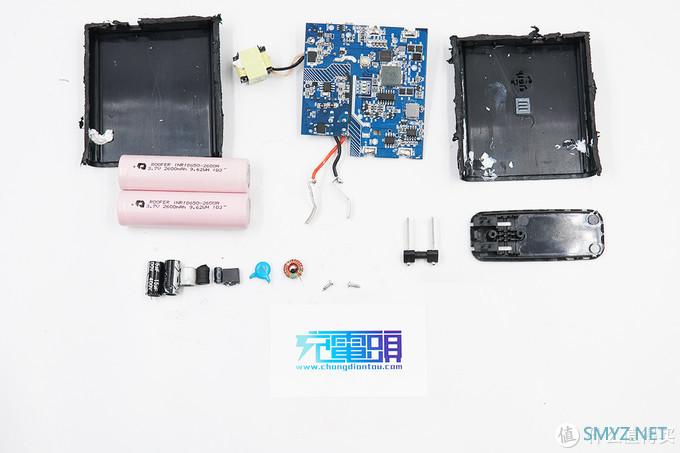

全部拆解完毕。
充电头网拆解总结
斯泰克STIGER双模智能超级充质量轻、体积小、可支持快充。既可以当充电器，又可以当充电宝使用，出门只需带一款这样的产品，可省去同时带充电器和移动电源的烦恼，适合出差旅行使用。性能方面，内置5200mAh电池，自带USB-A、USB-C输出，且USB-A支持QC/FCP快充、USB-C支持PD快充，是市面上同类双模超级充里少见的。
拆解发现，产品内部采用了昂宝PWM主控芯片以及东科同步整流芯片，为原边反馈方式；双口的智能输出部分由智融SW6106完成，无论是当充电器使用还是当移动电源使用，都可以支持实现15W快充。同时，产品内部电池绝缘措施到位，充放电过程中均有温度检测，进一步提升安全性；输出固态电容滤波，寿命更长。
