大家好，俺是难得一呆，一位喜欢摄影、崇尚户外、琢磨乐高、热爱生活的中年大叔。
一呆君前一阵子够买了两个显示器支架，对的你没看错，一下子买了两个，一个给一呆君用，另一个给女王用。经过开箱、安装和体验后，一呆君对显示器支架的理解也有一些收获，写点什么分享下吧。
显示器支架应该不算陌生，仔细观察就会发现许多场合都会有它的身影，比如超市的收银台，比如医院病房的护士站，比如许多晒桌面的照片中……相比显示器自带的底座，显示器支架的优势就比较多了：一是可以较大范围内调整显示器的姿态，有助于缓解长时间盯着显示器导致颈椎的疲劳；二是方便转动或者拉近显示器，使得更容易与别人分享显示器屏幕上的内容；三是多臂的显示器支架支持多个显示器摆放位置的统一。但是一呆君选择显示器支架主要的原因是看中其占据桌面的空间较小，对小面积书桌更友好的特点，所以购买之。
显示器支架就其工作原理而言，目前大致有两类，一类是采用气压杆提供支架的支撑力，另一类是采用弹簧提供支架的支撑力。采用气压杆的显示器支架品牌较多，价格较低，不过一呆君听说气压杆耐久性一般，安装过程中需要调节，显示器姿态调节时晃动性较大。而采用弹簧的显示器支架品牌很少，价格较贵，但是有着出色的耐久性，安装过程中几乎无需调节，显示器姿态调节时晃动很小。一呆君觉得，如果不经常调整显示器姿态的话，结合使用年限和价格，可以选择采用气压杆的显示器支架。而需要经常调整显示器姿态，或者预计使用显示器支架年限较久的话，可以咬咬牙选择较贵的采用弹簧的显示器支架。
▽▼在采用弹簧的显示器支架中，主要的品牌就是来自美国的爱格升 Ergotron显示器支架。而一呆君选择的是 lx 45-241-026这款显示器支架。这款显示器适配34英寸以内、重量为3.2-11.3公斤之间的显示器。在显示器姿态的调整范围方面，显示器支架可以实现左右360度旋转，上下垂直升降范围为33cm，上下倾斜范围为-70°到+5度。这款支架是它家的基本款，相当经典，皮实耐用，并且有十年质保。关于这款支架的购买链接见下方：
京东
ERGOTRON 爱格升 45-241-026 LX 显示器单臂支架 10-32英寸
899元起
实时价格8小时前已更新
去购买
观文指南：本文以介绍爱格升 Ergotron lx45-241-026 显示器支架的开箱及硬件介绍和支架的两种安装模式为主。对于紧凑空间如何安装显示器支架，文中介绍了只安装上支臂的办法；而关于显示器支架穿孔式的安装方法，网上给到的信息较少，一呆君实践尝试后，解决了支架占据了桌面穿孔后，线材如何穿过桌面的问题。
开箱及显示器支架的介绍

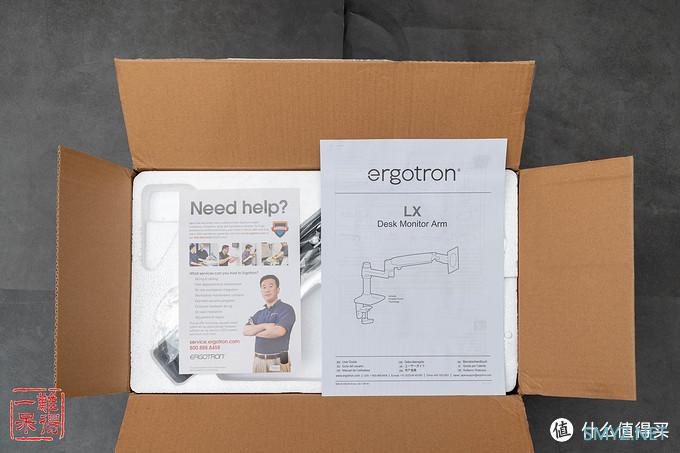

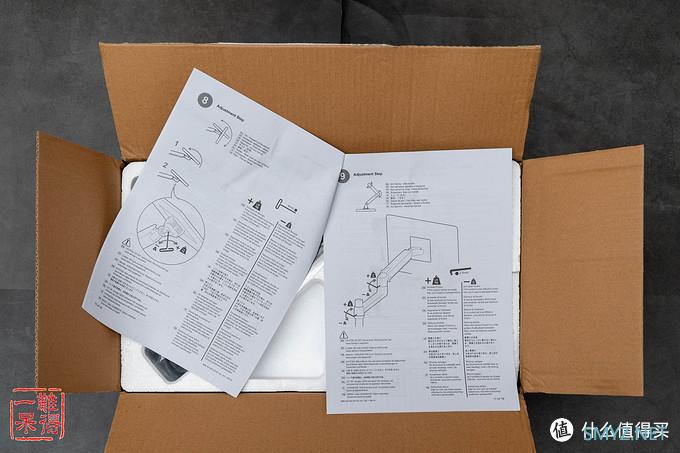

▽▼显示器支架物流箱就是包装箱。打开包装箱后，首先看到的是宣传彩页和说明书。
▽▼说明书图文并茂，多国文字表明其国际范儿。不过说明书是几张A4纸+订书钉制成的，有点美式的粗犷味道。

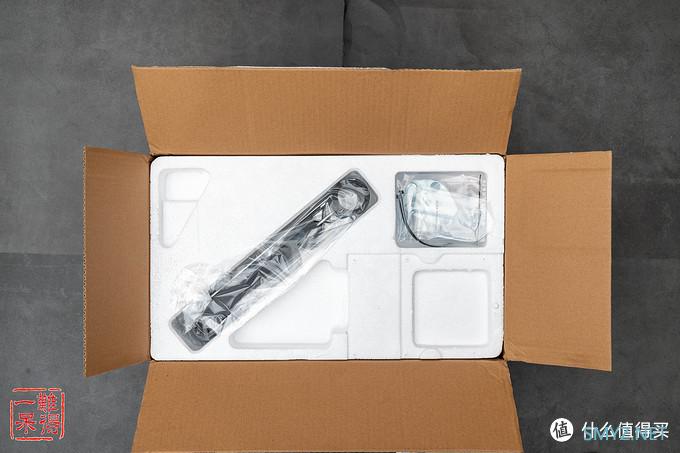

▽▼拿走彩页和说明书后，看到泡沫塑料托盘包裹的是显示器支架的下支臂和配件。

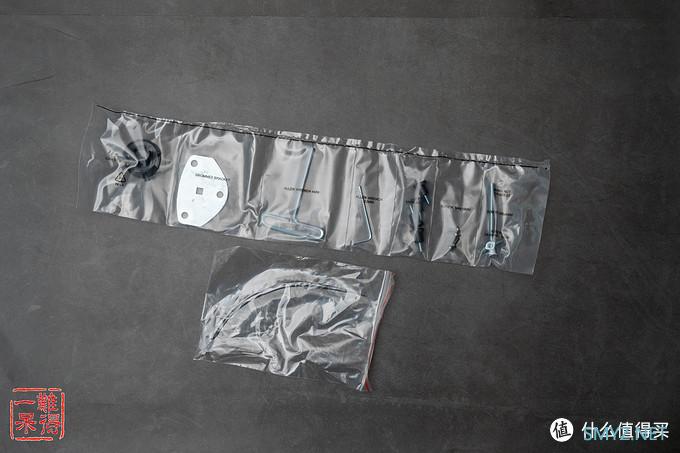

▽▼配件的包装方式挺有意思的，用分仓的密闭塑料袋装着不同的配件，每个分仓上还写有配件的名称，不过是英文的。这些配件大致是安装显示器支架要用到的扳手和螺丝什么的。

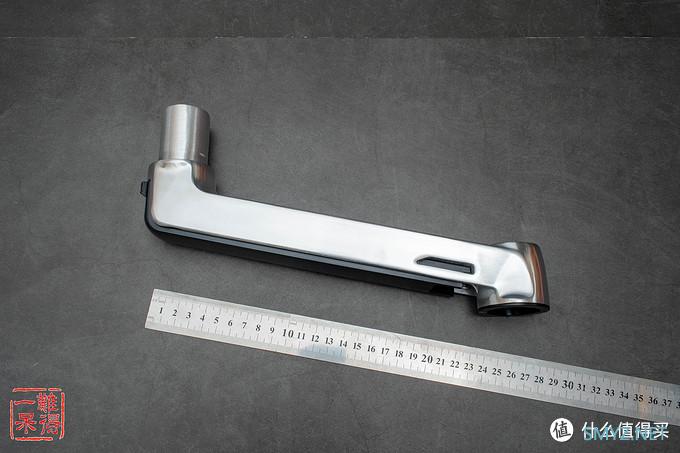

▽▼从泡沫塑料托盘取出显示器支架的下支臂下支臂材质是铝的，表面有抛光工艺，所以显得光亮光亮的。侧面看下支臂，发现它是斜向设计的，长度大致在29cm。下支臂左侧的一端有突出的转轴，右侧的另一端则是套筒的结构。

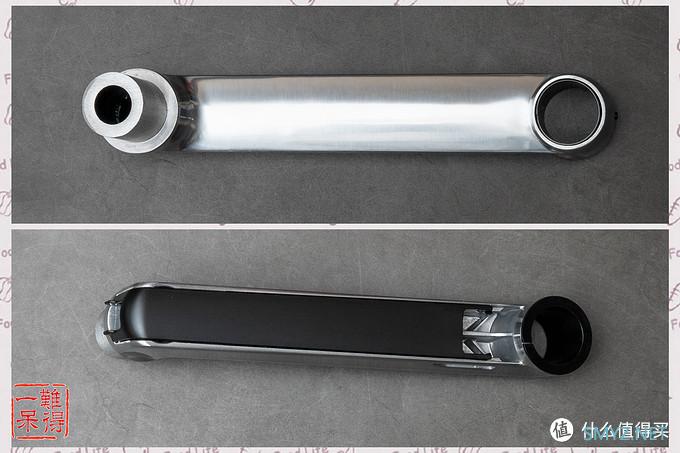

▽▼在下支臂顶部，可见左侧的转轴是中空结构，转轴管壁也挺厚实的，实测有7mm左右。而右侧的套筒壁看着挺细的。在左侧转轴和右侧套筒之间则是粗粗而光亮的下支臂主体。将下支臂翻过来，可见黑色ABS材质的长长的理线盖，用于遮挡穿过下支臂的线材。而左侧的转轴底部也是被这个盖子给遮住了。在套筒这边，可以看到筒壁厚度的增加，里侧还有黑色的内衬。

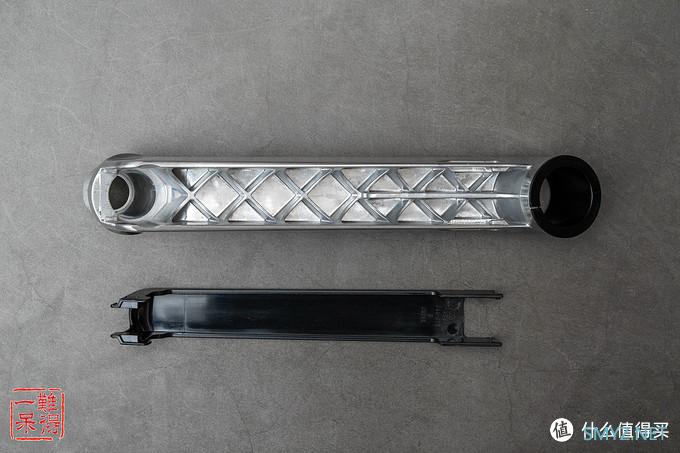

▽▼黑色理线盖是卡在下支臂上的，所以很容易取下。取下后可见下支臂主体反面的结构以及被理线盖遮挡的转轴中空的底部。下支臂主体反面菱形加强筋的结构，一呆君看了挺有感觉，想必是浇铸而成的吧。

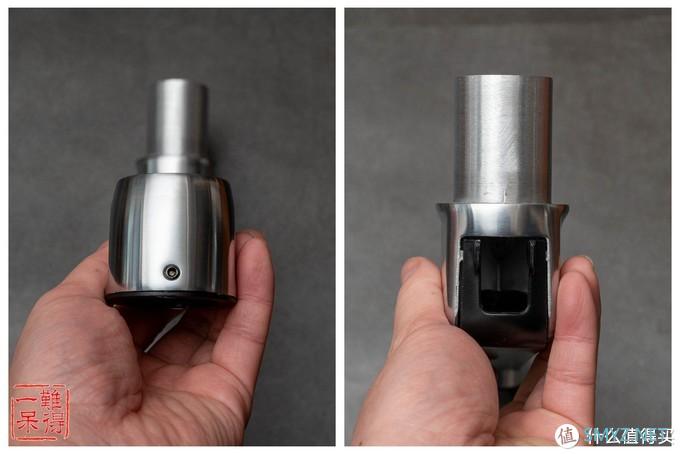

▽▼下支臂套筒侧面可见一个内六角螺丝，其下方能看到延伸到套筒边沿的黑色内衬。下支臂转轴侧面在转轴主体与黑色盖子之间有个开孔，用于将线材穿过。

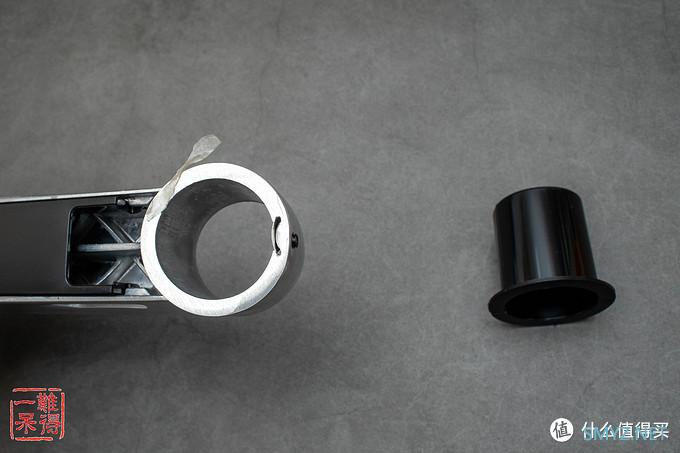

▽▼一呆君稍微用点力就将套筒内侧的塑料内衬取下了。原来这二者是用双面胶相黏连的啊……在套筒侧壁上，可见有片往侧壁内侧外凸的小弹簧片，而套筒外侧的内六角螺丝是直接顶着这个小弹簧片的。随着内六角螺丝的旋进，小弹簧片越来越外凸，从而顶着黑色内衬，增加黑色内衬与穿过套筒的转轴的摩擦力，最终固定下支臂的转动。

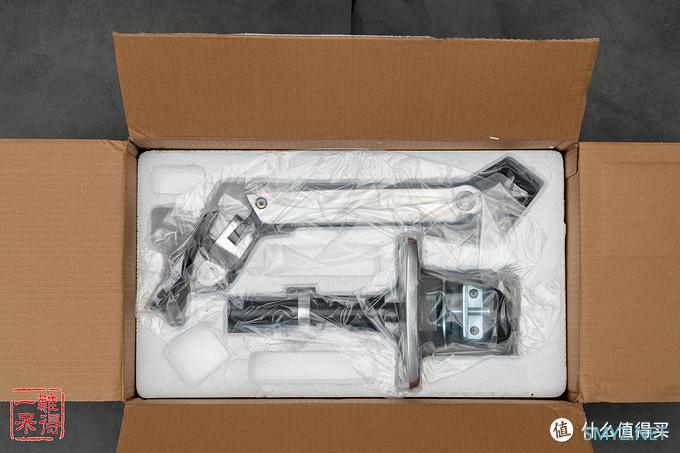

▽▼拿掉装有下支臂和配件的泡沫塑料托盘后，一呆君看到其下方还有一层泡沫塑料托盘，内装有显示器支架的上支臂和底座。

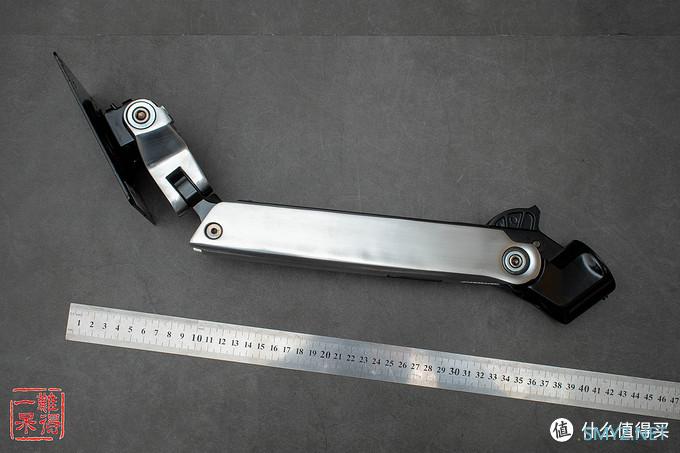

▽▼先取出上支臂。这是显示器支架的核心部件。爱格升显示器支架引以为傲的“恒力”技术就体现在上支臂上。上支臂全长42cm左右。从侧面看，上支臂左侧是显示器安装底座，右侧也是套筒结构。与下支臂不同的是，上支臂两端的显示器安装底座和套筒与上支臂本体之间是用转轴相连的，因此这三者的相对位置是可以变化的。

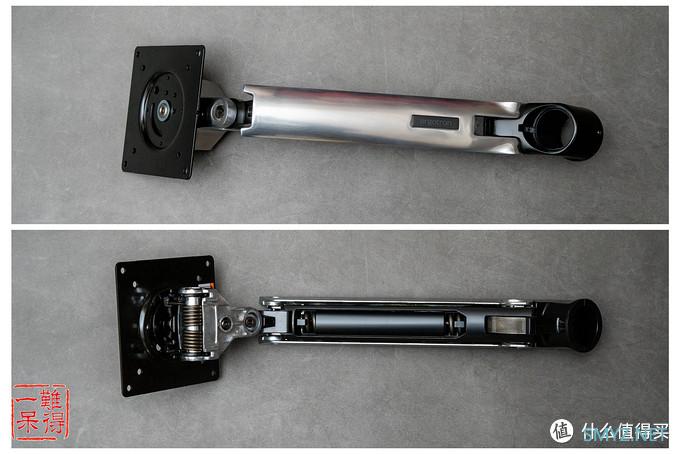

▽▼看下上支臂的顶部和底部。上支臂左边的显示器安装底座结构稍显复杂，下文还会介绍，这里略过。上支臂右侧的套筒结构与下支臂右侧的套筒类似，不过材质貌似改成了黑色的工程塑料。当然由于套筒与上支臂通过转轴相连，所以结构也与下支臂右侧的套筒不一样的地方。至于上支臂中间的主体部分，顶部也是亮闪闪的抛光铝，而底部有个圆柱结构，两端能看到露出的弹簧，估计这就是所谓的“恒力”技术所在。

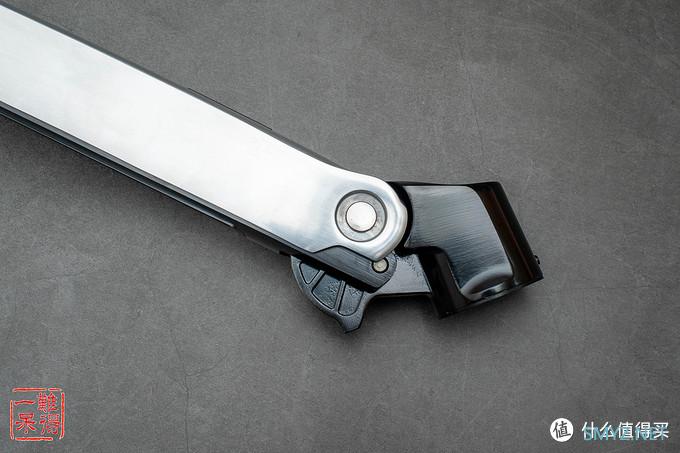

▽▼大致介绍了上支臂，接下来再看看上支臂的细节吧。从侧面看上支臂右侧的套筒，右边的结构大致与下支臂的套筒类似，而左边的结构除了与上支臂主体相连的转轴外，在转轴下方还有个与套筒一体的弧形结构。一呆君估摸这个弧形结构也是“恒力”的一部分，当上支臂主体以该转轴为圆心转动时，弧形结构可以改变上支臂主体内部的弹簧的行程，从而施加或者减少弹簧产生的力量，现实上支臂移动到不同的角度时，产生的力矩基本维持不变。

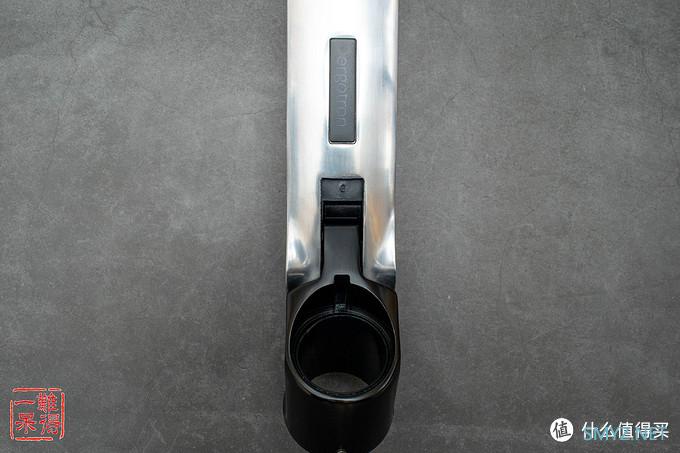

▽▼看看套筒的顶部，其内部貌似也有一层内衬，不过与套筒同色，因此不太明显。而在套筒附近的上支臂主体一端，内嵌有“ergotron”LOGO的塑料片。

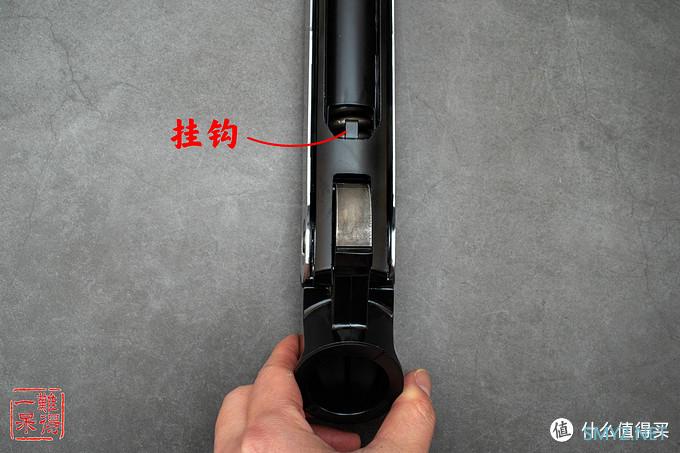

▽▼在套筒底部，可见套筒内侧的塑料内衬同样延伸到套筒下边沿。而弧形结构的外侧貌似还有一层金属片，莫非起到强化硬度之用还是增加耐用性？上支臂主体内部弹簧的一端也能看到。在弹簧外侧的黑色塑料部件上，还设计有小挂钩，可以用附送的扎带绑上线材后固定在此处。

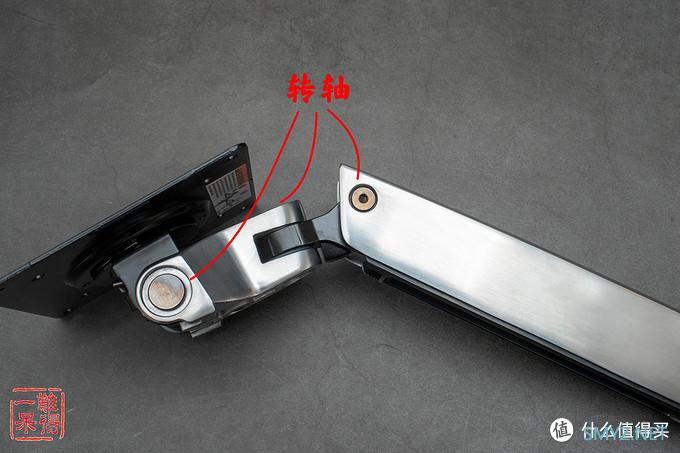

▽▼再说说位于上支臂另一端的显示器安装底座吧。显示器安装底座与上支臂相连的转轴两侧都是内六角螺丝，应该可以拆卸的。而显示器安装底座上也有个大大的转轴，用于方方的显示器VESA安装接口能够围绕该转轴上下转动。其实下图还有个转轴，不过是垂直于刚才介绍的两个转轴，所以看不到。从侧面看这个转轴用于显示器安装底座的左右转动。

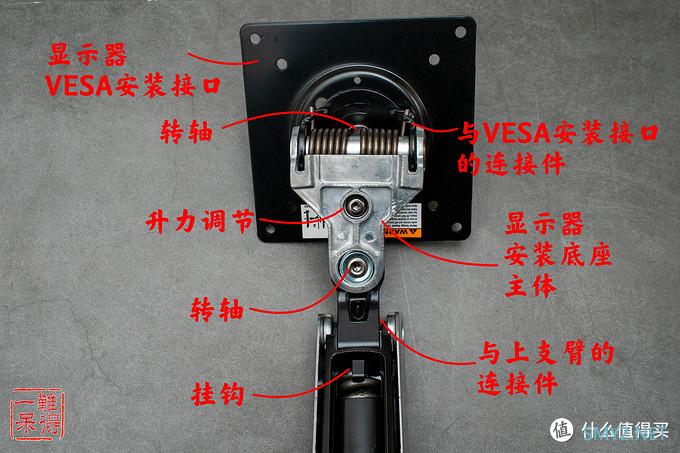

▽▼换个角度就能看到显示器安装底座的结构了。下图是显示器安装底座的底部。显示器安装底座由三部分组成，最下方是黑色的工程塑料材质的连接件，一端通过转轴与上支臂主体相连。另一段通过竖直的转轴与安装底座的主体部分相连。而安装底座中间部分是其主体，貌似是一体浇铸成型的铝材质，俯视看就像个倒三角形，一端较窄处用竖直的转轴与连接件相连，另一端较宽处则用带有弹簧的转轴与方正的VESA安装接口相连。而在底座主体中间的位置，有个内六角螺丝，转动该螺丝可以增加或者减少升力，尤其是当显示器较重或者较轻不能保持与桌面垂直的姿态时。

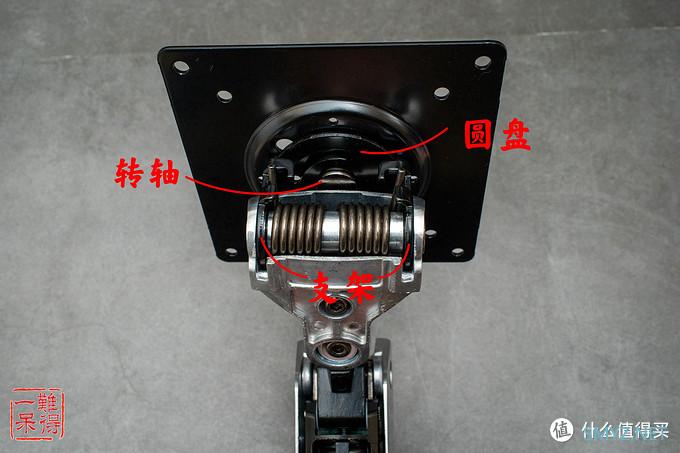

▽▼显示器固定底座最上方是一个方方正正的显示器VESA安装接口。仔细看，它背后还有块圆盘，并且与圆盘用位于圆心处的转轴相连，而这个圆盘两侧有钢制的支架，套在带有大大弹簧的转轴上。

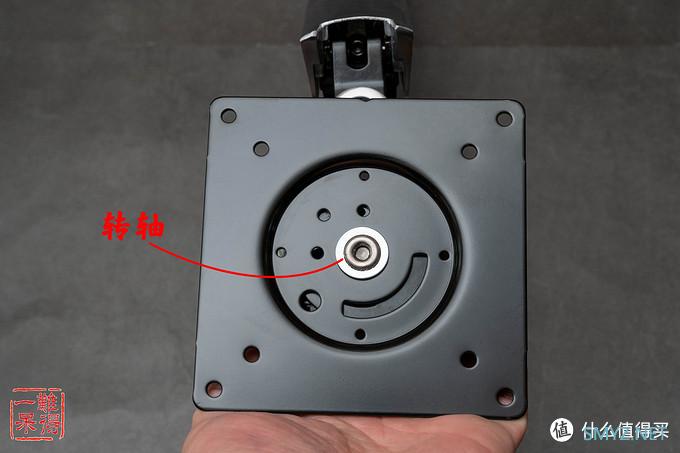

▽▼转到显示器VESA安装接口正面，可以看到这块方形的接口四角上各有2个安装孔，对应两孔间距为100mm或者75mm的两种不同规格。而在内凹的圆形空间范围内，其中心就是与后面的圆盘相连的转轴，实现显示器的横屏、竖屏或者任意角度的转动。如果不想让显示器转动的话，可以在孔中安装穿过背后圆盘的螺丝，将接口与圆盘相固定。

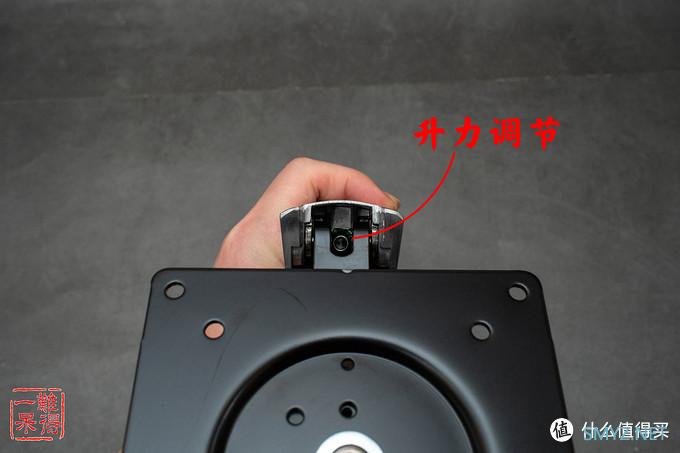

▽▼上支臂的最后一个细节，在上支臂的侧面，显示器安装底座与上支臂连接件的上方，可以看到一个内六角螺丝，这个螺丝用来调节上支臂升力的大小。当显示器过重或者过轻时，导致上支臂自动下垂或者上扬的状况时，此时可以旋紧或者松开螺丝，从而改变上支臂的升力。一呆君觉得这个调节过程应该是强行压缩弹簧的过程，使之提供更大的力量。反之也是这个道理。此外，此时当显示器从安装底座取下时，要提防上支臂自动上弹的可能性，以免受伤。

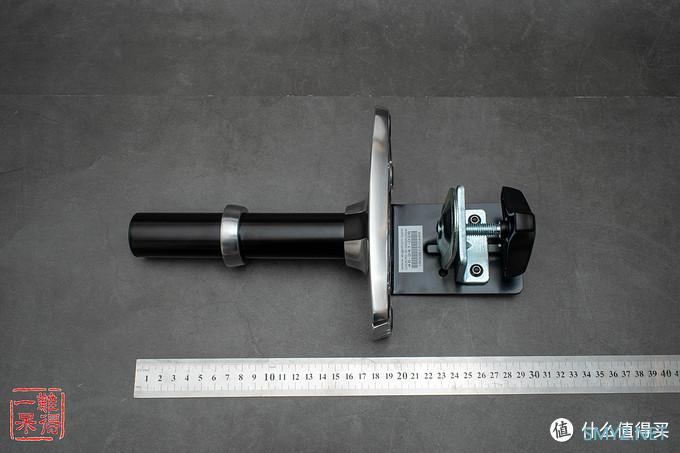

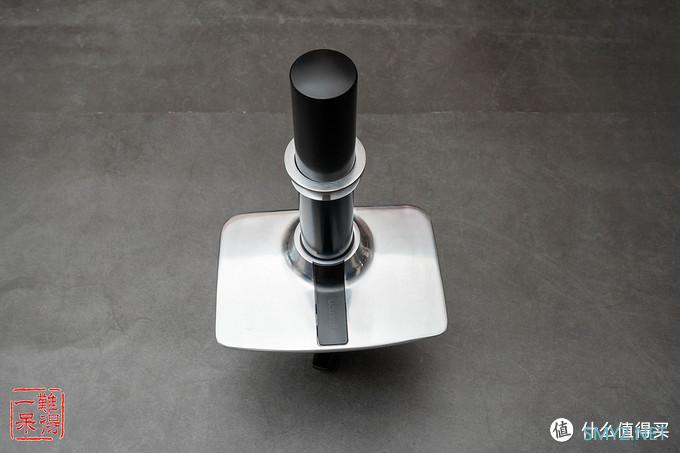

▽▼最后介绍的是显示器支架的底座。一呆君买的这款显示器支架有两种安装方式，一种是夹在桌子边缘的安装方式（桌夹式），另一种是穿过桌面孔洞的安装方式（穿孔式）。下图是适配桌夹式的底座结构，而适配穿孔式的底座结构需要用到额外的配件，因此底座结构也会有所改变。适配桌夹式的底座，其结构由坐杆、底座本体和下方的夹具构成。此外，底座长度在30cm左右，其中坐杆高度在15cm左右。

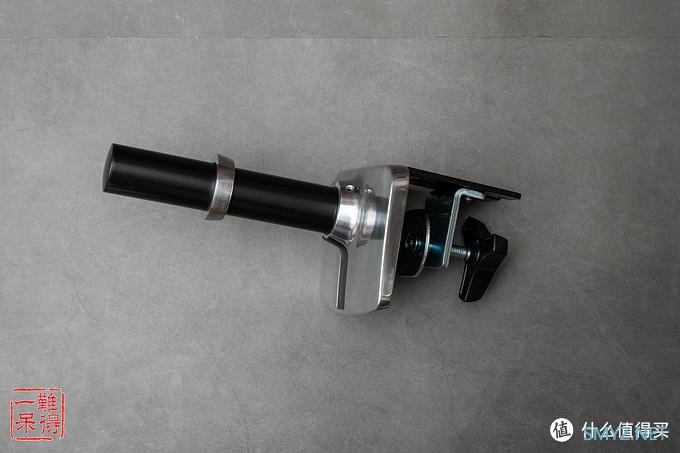

▽▼从底座侧面可以看到，坐杆位于底座本体偏后的位置。坐杆上还有个铝制的金属环。而夹具是由两个L形支架、夹板和带有手拧把手的螺杆组成。

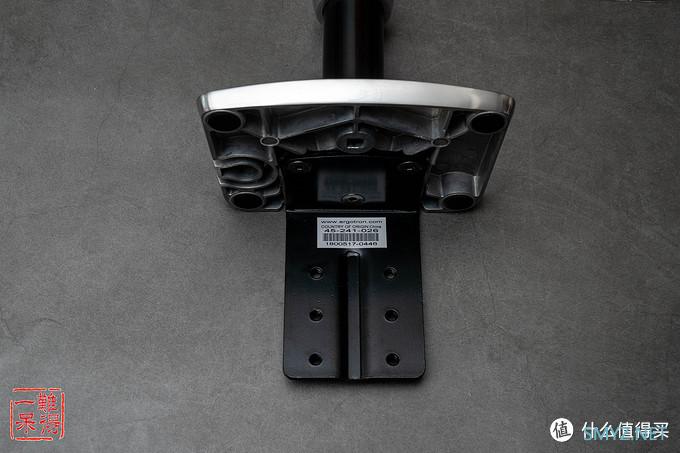

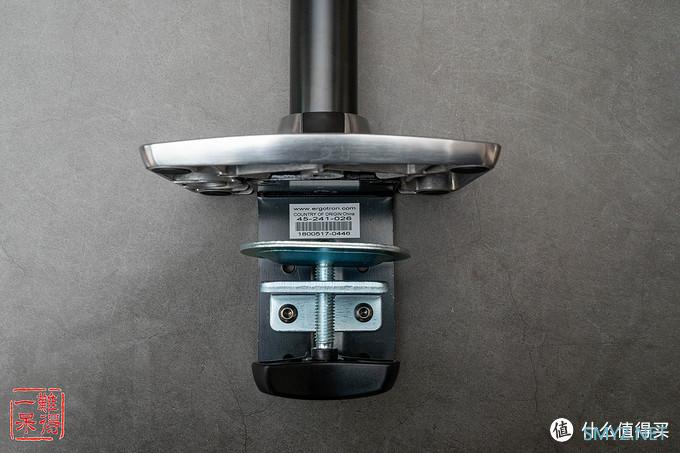

▽▼底座背面。可见底座后侧较为厚实。底座与坐杆相连处有两个内六角螺丝，而坐杆上的金属环也有一个内六角螺丝。底座下方则是较大的黑色L形支架，其一侧从底座后侧边缘往下延伸。

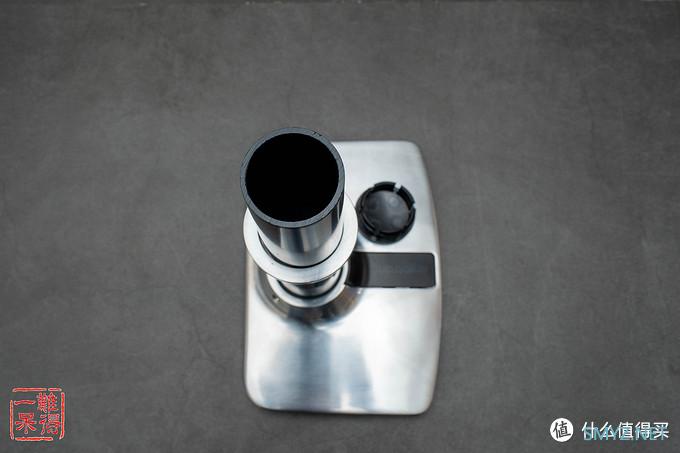

▽▼接下来介绍底座的一些细节。坐杆是中空的结构，其顶部的塑料盖子是可以打开的。

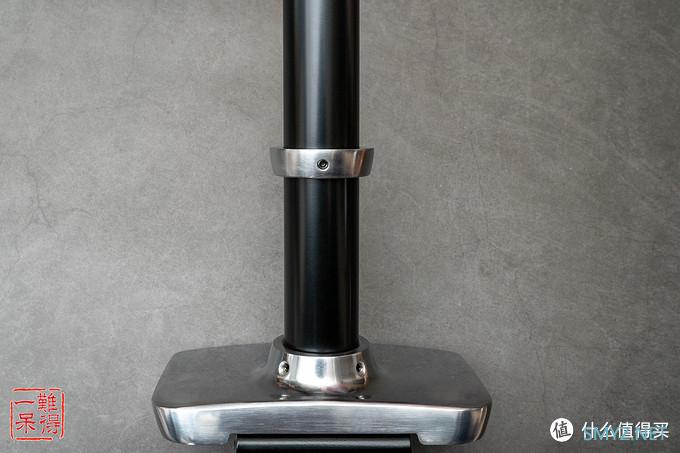

▽▼坐杆金属环上的螺丝用于固定金属环，防止下滑。而下支臂右侧的套筒就是穿过坐杆安装在金属环上方。
▽▼底座本体也是抛光铝的材质，在其前侧同样内嵌带有“ergotron”LOGO的塑料片，不过貌似固定塑料片的开槽精度并不高，塑料片在槽中能够晃动……
▽▼看看底座本体底部，有这么多加强筋，显然也是一体浇铸而成的。这里也能看到底部四周各有一个橡胶垫，用于增加与桌面的摩擦力。而黑色L形支架是用内六角螺丝固定在底部。

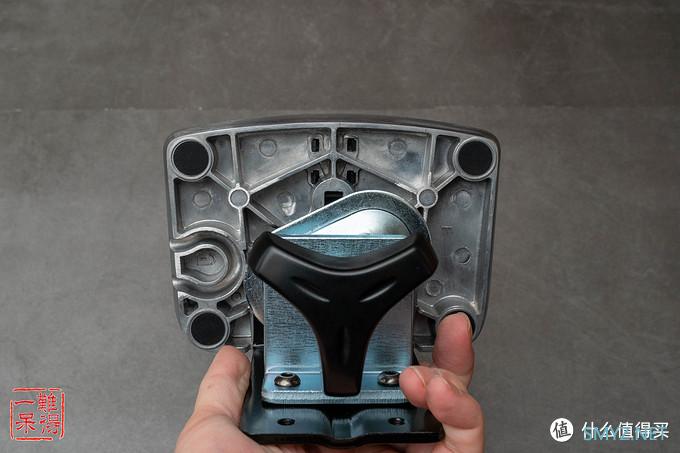

▽▼换个角度看底座本体底部。在其左边，有个近似圆形的开槽，并且两端都与侧边相通，这是方便穿过钢丝锁，防盗之用。而下图中大大的手拧把手，方便安装显示器支架。

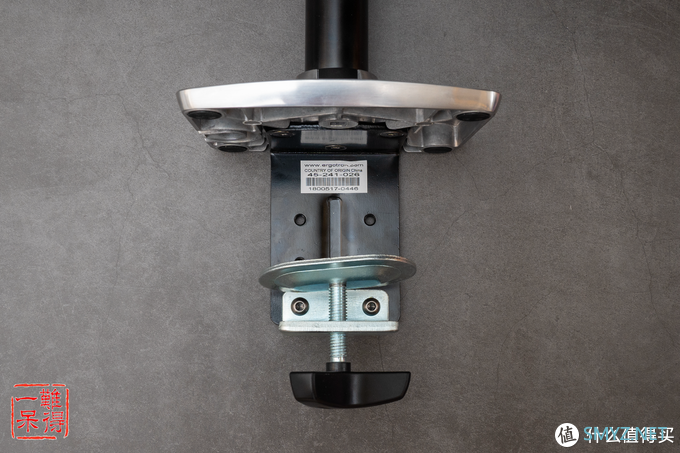

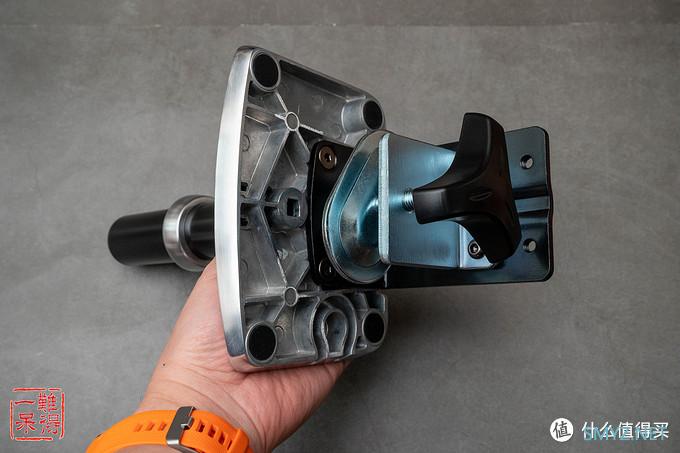

▽▼黑色的L型支架上还固定有一金属色的L形小支架。这块小小的支架上还穿着带有夹板的螺杆。无论黑色的L形支架还是金属色的L形小支架，都比较厚实。
▽▼L形小支架是用两个内六角螺丝固定在较大的黑色L型支架上的，并且可以根据桌面的厚度在黑色L形支架上选择不同的安装孔，根据说明书的建议，桌面厚度≤10mm，L形小支架安装在最上的孔中，桌面厚度在12-35mm之间，适用中间的孔，桌面厚度在37-60mm之间，适用最下的孔。
▽▼其实L形小支架的安装方式除了上上图那样，平行的一边在竖直的一边的上方外，还可以将平行的一边位于竖直的一边的下方，见下图，从而更能灵活的安装，对桌面厚度的要求会更宽裕一点点……

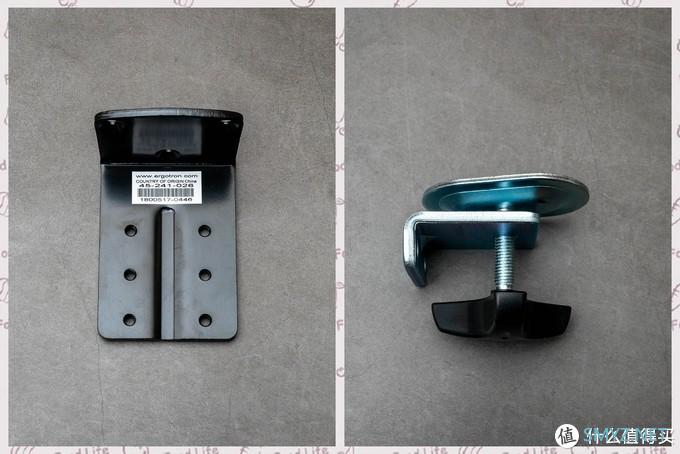

▽▼这是取下的黑色L形支架和带有夹板、螺杆的L形小支架。

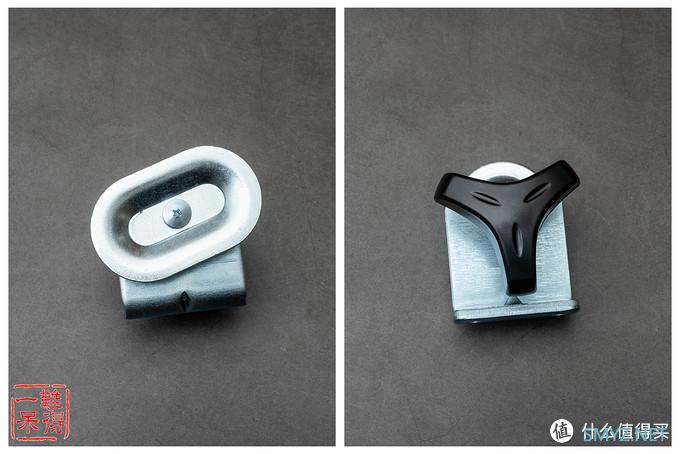

▽▼L形小支架上的夹板和手拧把手的结构。可以看到夹板是用螺丝固定在螺杆上的，因此可以取下来。而大大的手拧把手用起来也挺顺手的。

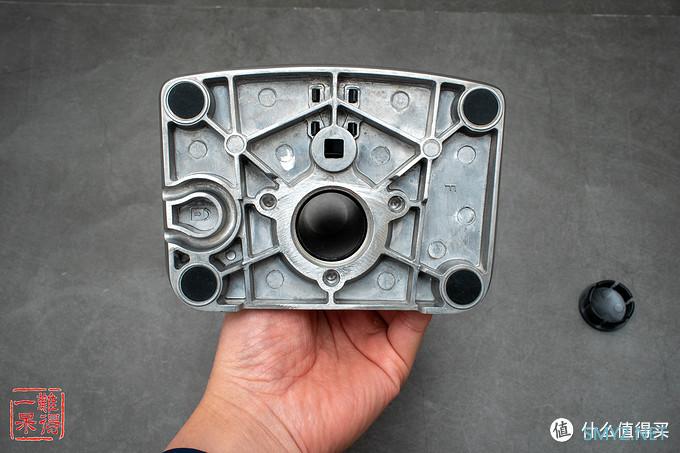

▽▼取下夹具部分后，可以看到完整的底座本体的底部。中空的坐杆另一端也能在底座本体底部体现出来。

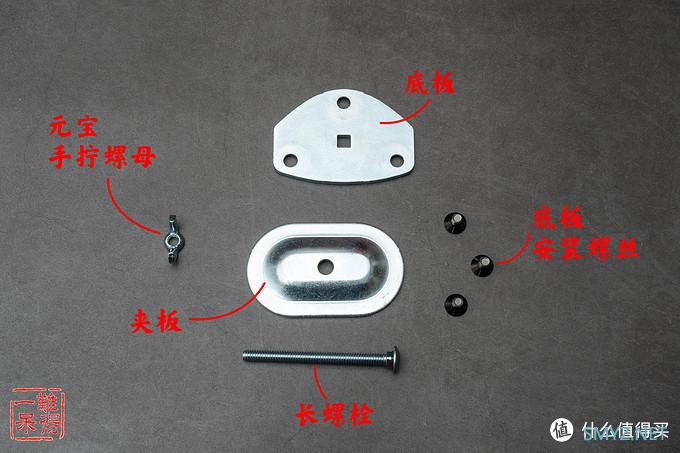

▽▼如果是穿孔式安装的话，底座结构需要改变。首先是将底座下方夹具部分全部拆除。拆下的零件中也只有夹板还需要用到。其次还需要如下这些配件。

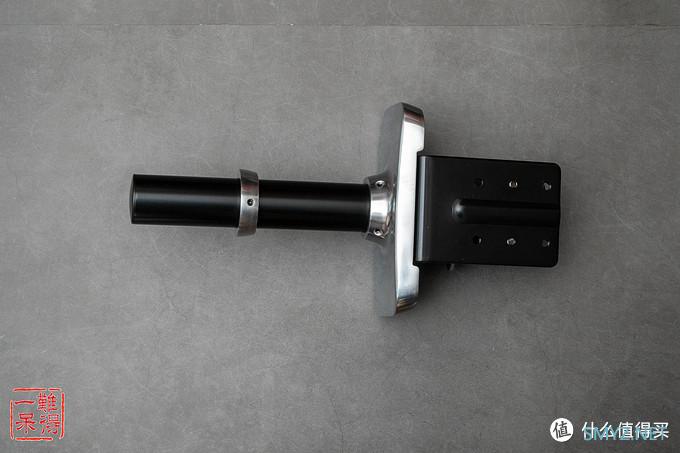

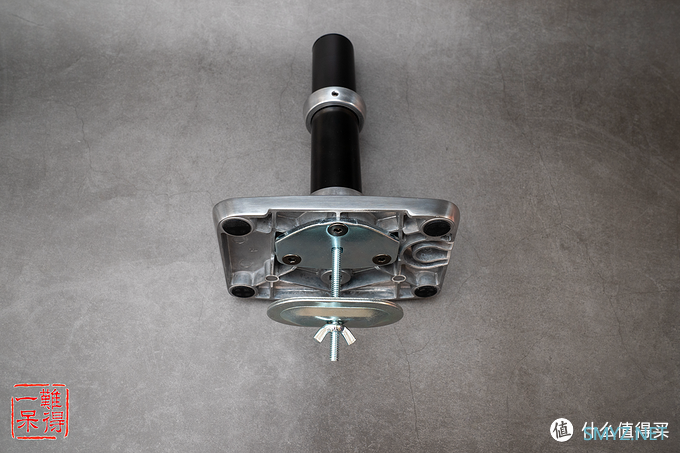

▽▼接下来将长螺杆穿过底板，然后将底板装到底座本体底部。这里看到这块底板完全挡住了中空坐杆的底部。至于夹板，还是穿在长螺杆上，然后用元宝手拧螺母顶着夹板与底座本体一起夹住桌面的上下面。
显示器安装支架的安装

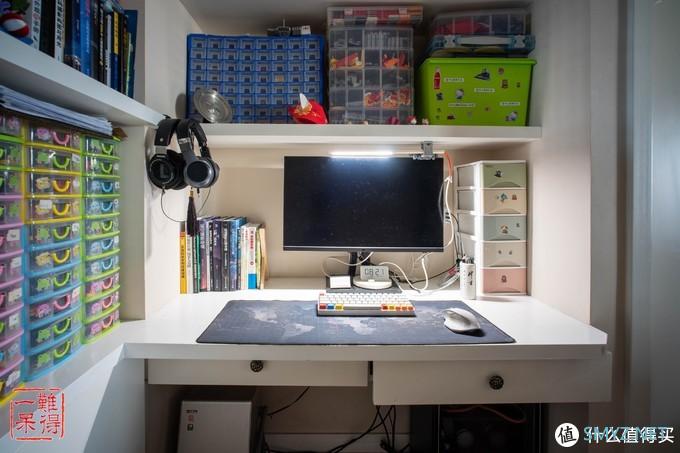

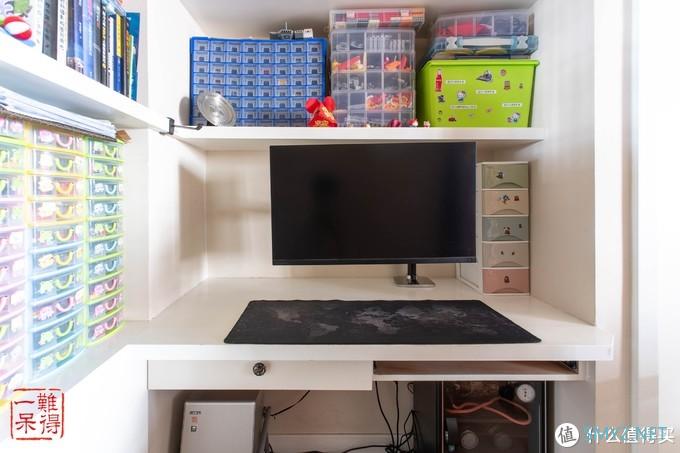

▽▼先看看一呆君的桌面情况。一呆君的房子人多面积少，所以只能在客厅一角整了个半开放的书房……书桌尺寸为127cm×60cm左右，由于是木工师傅做的，因此三面都是嵌入墙内的。一呆君喜欢玩乐高，而书桌则是拼搭的主战场，因此家中乐高零件都在书桌四周，包括书桌右侧的一列塑料收纳盒。而书桌嘛，书自然也少不了，至少还能撑撑门面。此外，书桌也少不了显示器、台灯、键盘和鼠标啥的。所以在这么小的书桌要放置这么多东西，的确有点捉襟见肘的感觉。

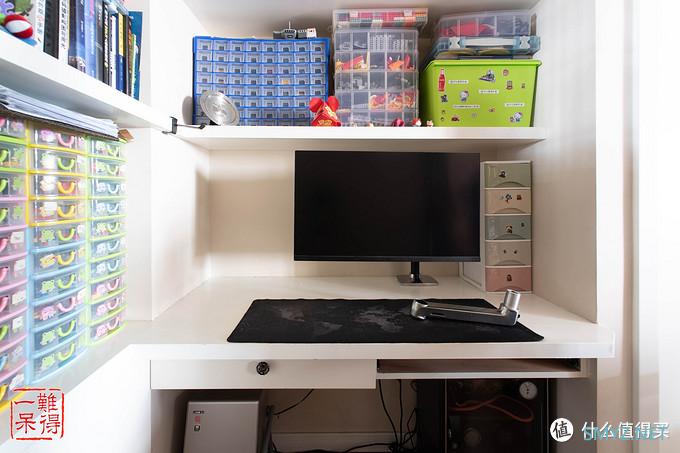

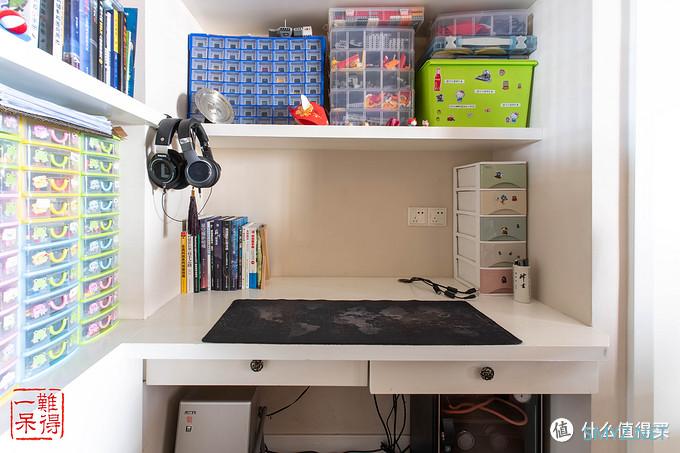

▽▼看着显示器较大的原装底座，一呆君觉得用显示器支架替代的话，能腾出不少的书桌面积。下图是拿走显示器后书桌的状况，空间的确空出很多。不过看着这个空出的空间，一呆君倒是担心显示器支架是否有空间施展。而书桌三面无缝靠墙，桌面上只有一个孔，显然只能穿孔式安装显示器支架。

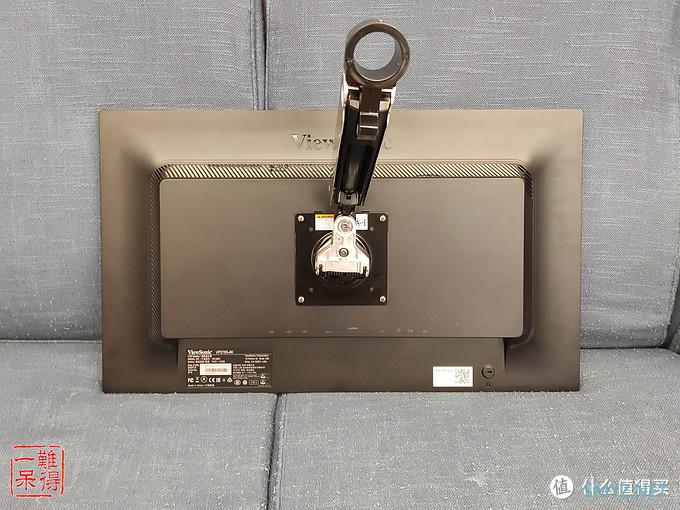

▽▼安装显示器支架第一步，将上支臂的显示器VESA接口安装到显示器上。配件中提供两种安装螺丝，一种是普通的十字螺丝，需要用到螺丝刀；另一种是手拧螺丝，无需工具方便安装。一呆君手头正好有螺丝刀，所以选择了十字螺丝安装了事。

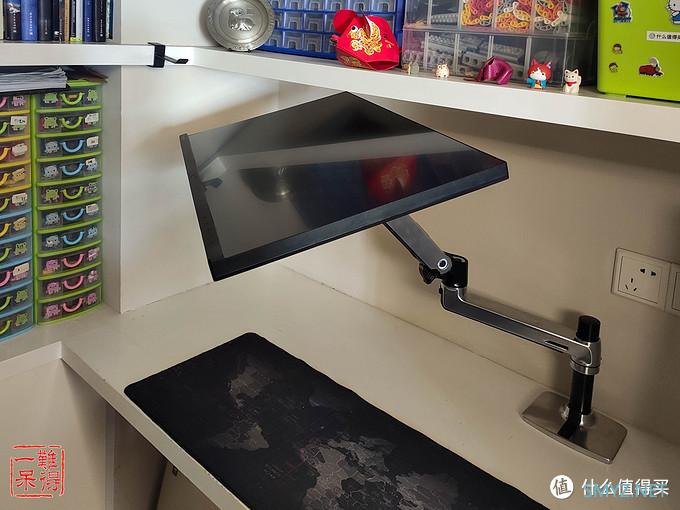

▽▼安装显示器支架其实挺简单的，底座下方的长螺栓穿过桌面圆孔后即可将底座放平在桌面上，然后手拧螺丝推着夹板旋进直到夹板紧紧的顶着桌面底部，这样底座就固定到位了。然后将下支臂一侧的套筒套入底座的坐杆上，直到套筒底部接触到坐管的金属环。当然金属环上的螺丝也要事先拧紧。最后一步是将带有显示器的上支臂一端的套筒套入下支臂另一侧的转轴上。这样就基本完成显示器支架的安装过程了。下图显示器上翘的状态是刻意为之，为了展示安装好的显示器支架。此外，为了避免意外书桌也被一呆君进一步清空了。
▽▼将显示器调整到与桌面垂直且最靠近墙时，一呆君发现显示器太靠左边了。这是由于显示器支架处于折叠状态，也就是上支臂位于下支臂正上方且都在一个平面时，显示器的中心位置在坐杆偏左一点的位置。而安装显示器支架用的孔又在周末偏右的位置。所以下图显示器都快顶到桌面右侧的一列塑料收纳盒了。如果要将显示器居中的话，此时显示器只能往左往外调整，这样显示器离墙面远，离人又太近了……
▽▼显示器往左移动的终极状态见下图。此时显示器支架完全展开，显示器离墙最近时，显示器位置却到了书桌的左上方了，显然这种情况也不合适……

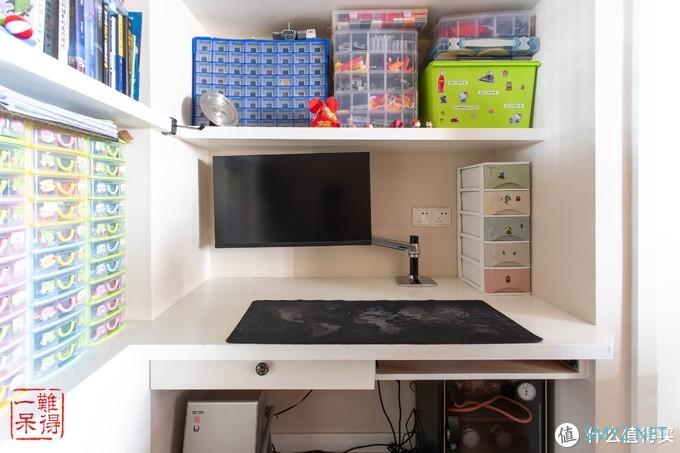

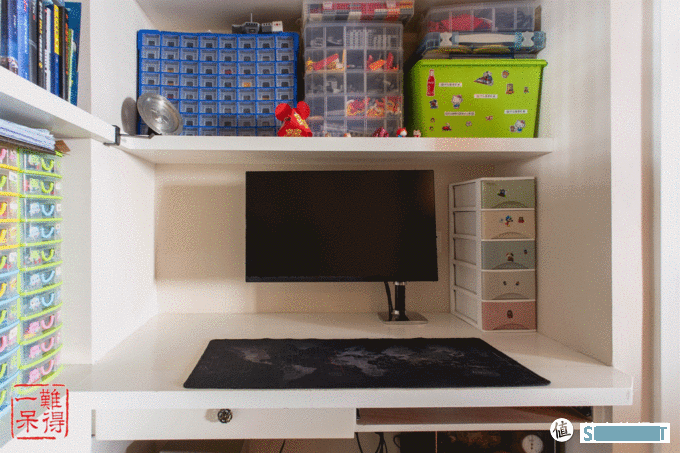

▽▼一呆君想了想，不妨拿掉下支臂，只用上支臂或许会有奇效。实践证明这个想法是正确的，调整过后显示器位置也基本位于书桌的中间，并且靠墙近了不少。正当一呆君沾沾自喜收获成就感时，突然发现有点不对劲：显示器的线材从哪儿穿过桌面？……一呆君一下子慌了神，看了说明书和显示器支架，确认支架并没有线材可以穿过其内部的设计。一呆君问了客服，也说没办法只能在桌面上再打孔……一呆君想退货的心都有了……

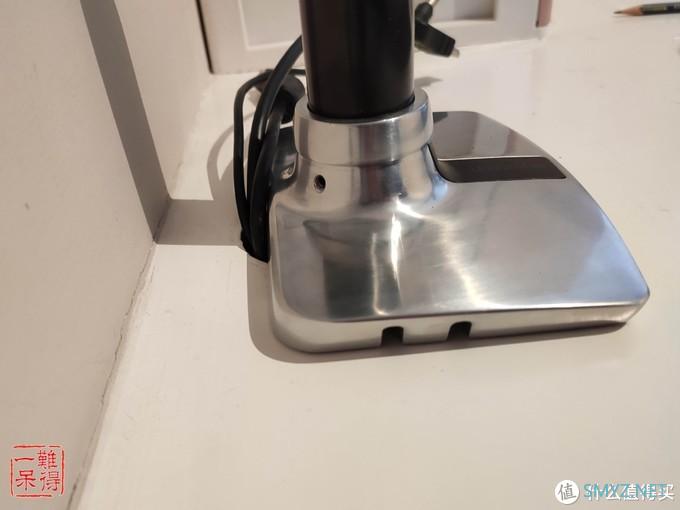

▽▼正当一呆君咬咬牙打算在桌面打孔的时候，无意中发现只要将显示器支架的底座往前推一点点，桌面的孔露出一些时，线材就可以从这个露出的缝隙中穿过桌面，而底座仍然可以使用这个孔安装。当然这种安装方式对孔的直径也有要求，过小的话底座怎么移动孔也不会露出缝，过大的话底座的安装就会不太安全。实测孔径在4cm到5cm左右可以采用这种安装方式。一呆君桌面上的孔直径为5cm，刚刚可以安装。

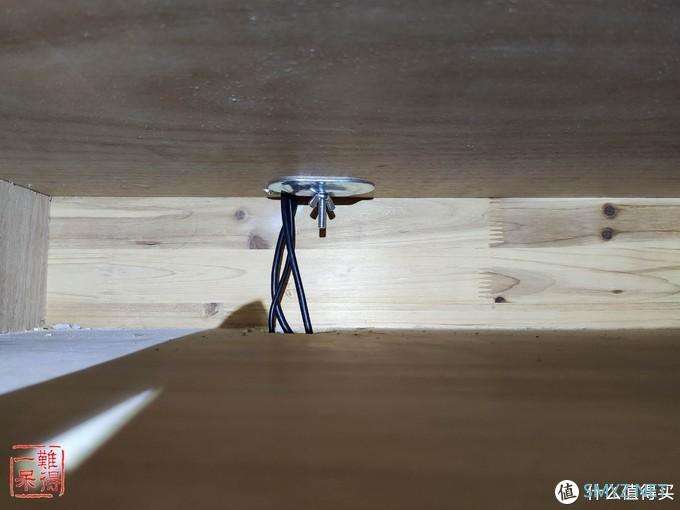

▽▼顺便看下位于桌面下方的夹具的安装状况。较小的元宝手拧螺母发力有些困难，但或许也更适合狭小的空间。
▽▼将各种线接上显示器，然后用扎带将他们固定在上支臂的挂钩上。而当显示器摆放到位后，显示器支架离墙还有一小段距离，因此也不会碰伤墙面。
▽▼看下安装好的显示器，其姿态调整的范围，还是挺带感的吧……显示器在姿态调整的过程中，支架上每个转轴都比较顺滑，没有感受到涩涩的阻力感。而当每个姿态调整到位后，也没有多余的晃动感，有种挺踏实的感觉。

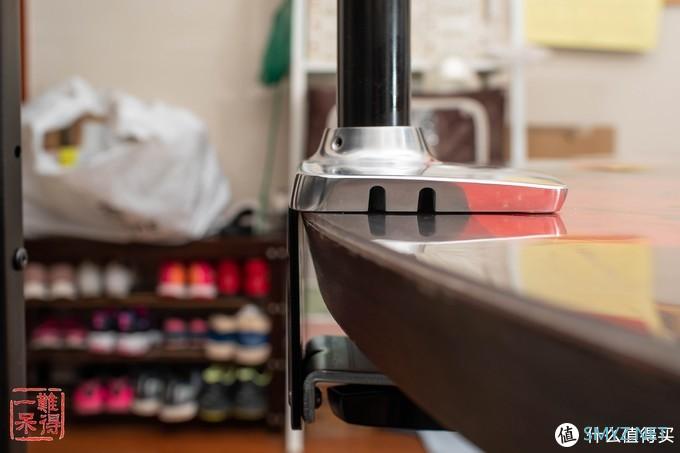

▽▼至于桌夹式的安装方式，安装过程更是简单。一呆君取来留给女王使用的显示器支架，由于拍照的时候女王的书桌还在路上，所以先将显示器支架安装到餐桌上展示下吧。根据餐桌的厚度，一呆君选择了将L型小支架安装到L型大支架的最下一排孔上，接着将底座摆放到饭桌边缘合适的位置，然后转动底座下方的手柄，用夹板顶紧桌面底部即可。

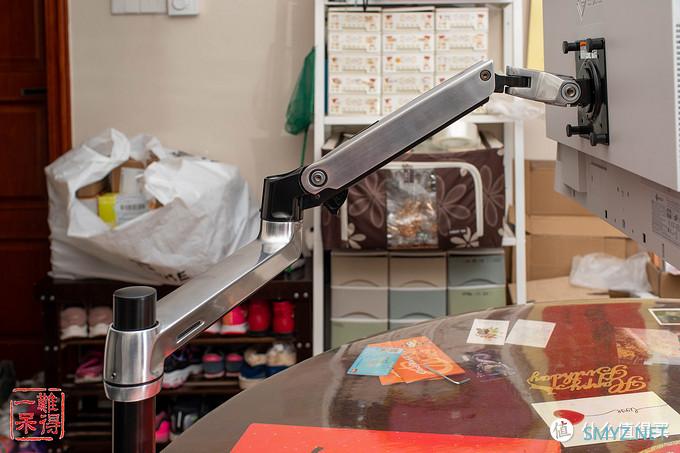

▽▼由于餐桌的空间管够，所以下支臂也安装了，展开后就是下图的样子。其实之前没用上的下支臂也可以套在下支臂和上支臂之间，用于延展显示器的调整范围。
▽▼看看安装好的显示器。由于一呆君的显示器比较重，上支臂会有下垂的趋势，因此还调整了升力。

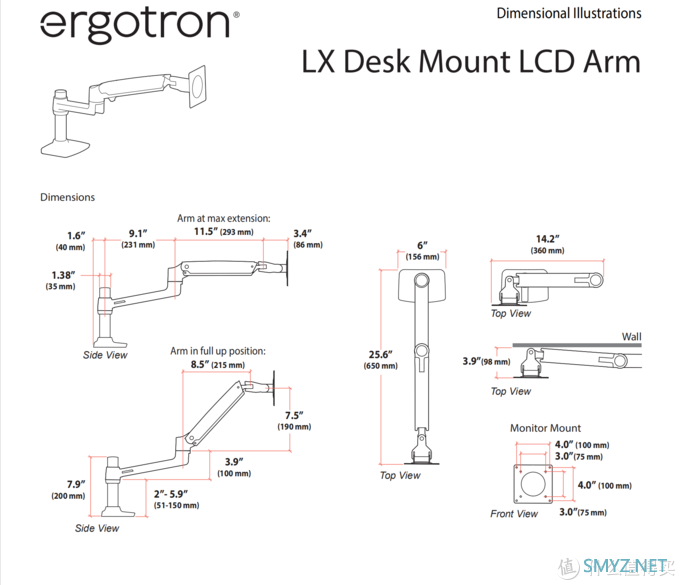

▽▼最后放上一呆君从官网找到的显示器支架的尺寸图，方便预估安装位置。

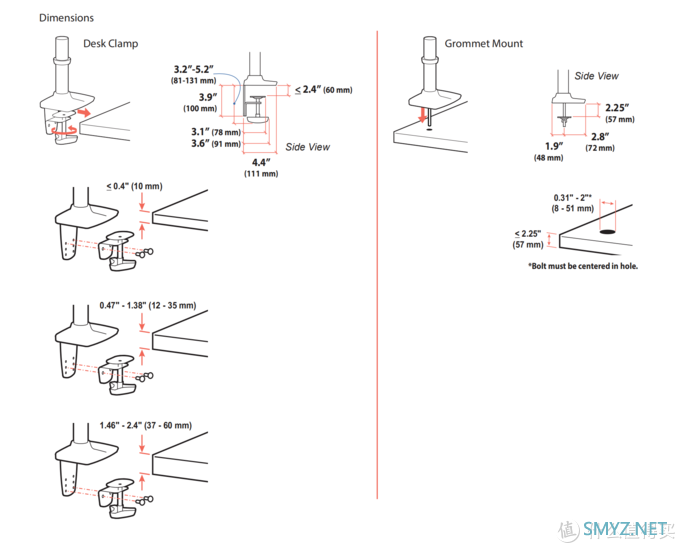

▽▼这是两种安装放式的尺寸图。

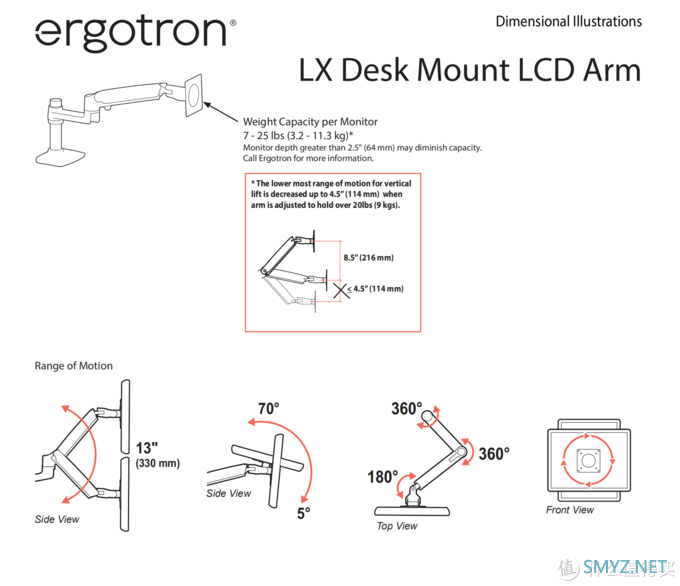

▽▼最后，这是安装后的调整范围的示意图。
后悔没早买
在一呆君原先的印象中，显示器支架更多的适合多屏的用户和行业用户。没想到一呆君经过一番开箱、安装和体验下来后，得到的体会是两个字：“真香”！显示器支架在调整显示器的摆放姿态方面与显示器自带的底座相比，有着质的飞跃。而显示器支架的安装，对书桌桌面面积的需要也远比显示器自带的底座小的多。因此一呆君觉得，一旦用了显示器支架，就回不去了，后悔没有早装……爱格升 Ergotron lx 45-241-026 显示器支架是它家比较经典的基础款。这款显示器支架本身结构不算复杂，合理的设计和选材，因此有着较为容易的安装过程，和比较出色的使用感受，尤其是在调整显示器姿态过程中的阻力和姿态调整到位后的晃动，都不是很明显。如果要说不足的地方的话，造型稍显粗犷，做工一般，价格较贵。如果可以改进的话，一呆君觉得可以充分利用中空的坐杆，以及在底座本体上设计个开孔，方便穿孔式安装时线材可以从坐杆内部和底座穿过，而不是像一呆君这样采用折中的安装方式或则在桌面开孔。
后悔没早买的爱格升 Ergotron lx 45-241-026 显示器支架，值得拥有。
