第一感觉让人心动，深入了解才能付诸行动。
▽单单只看个外观，前后左右秀一秀只了解个铭牌当然是不够通透的，之前我也说了，里里外外看清楚，接下来当然就是看看内部结构了！
▽自认为个人动手能力有限，这里就不进行元器件的拆解了，毕竟铜牌电源也是属于精密电子设备设施了，各种设计也都是经得起考研的。

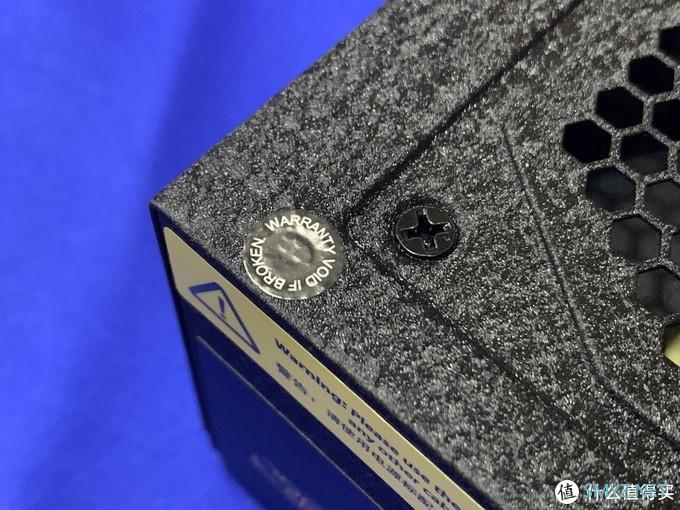

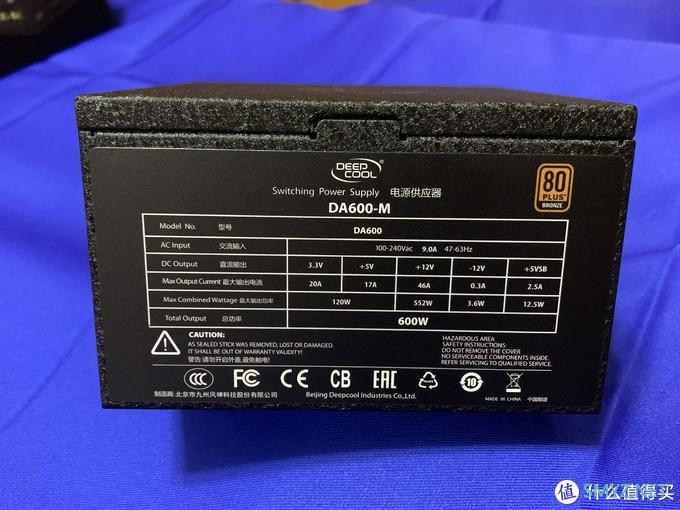

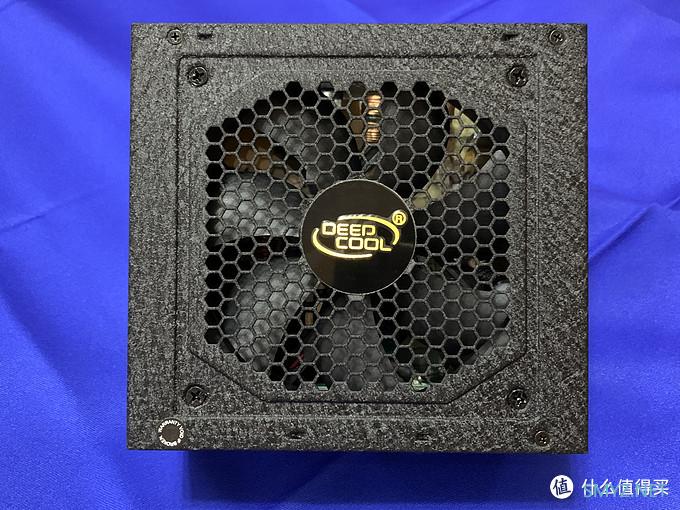

▽既然是拆解就只能从螺丝开始了，这里简单说一下，这是厂家防拆标签，破损即为放弃质保，相信九州风神的品质，拆解就从这里开始，各位同学，该系列电源保修五年，切勿随意模仿，以防造成不必要损失。▽

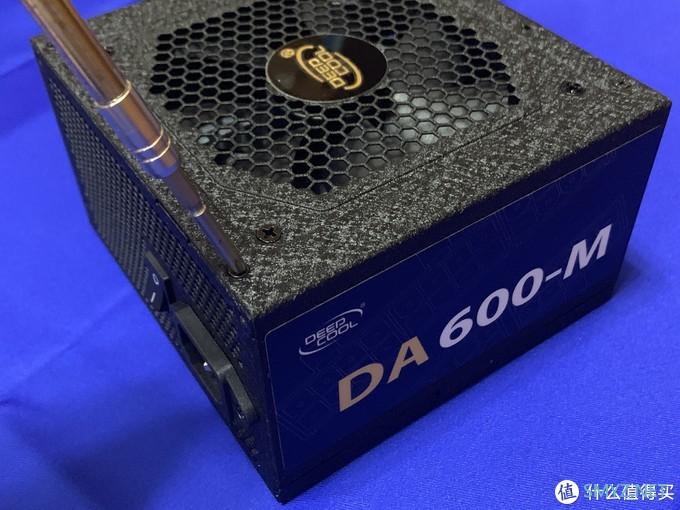

▽拆解电源其实很简单，其实和装机差不多，就是这只用卸掉几个螺丝就好了。▽

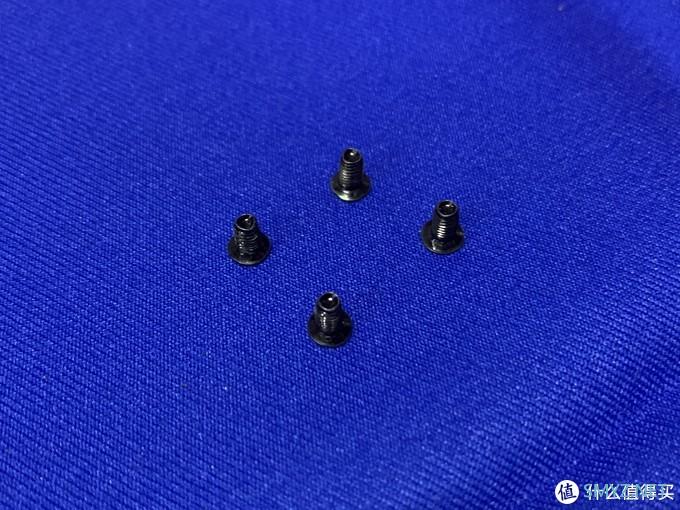

▽这螺丝颗要收好了，它和机箱里配的螺丝颗不一样，这个是平头下沉式的，万一弄到门缝地板缝里去了可不好找装备升级，品牌当先，动力核心DEEPCOOL/九州风神DA600-M全模组电源 ▽

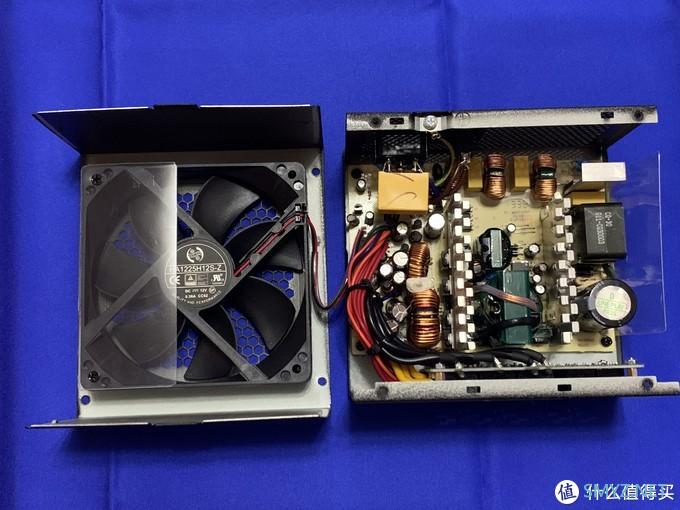

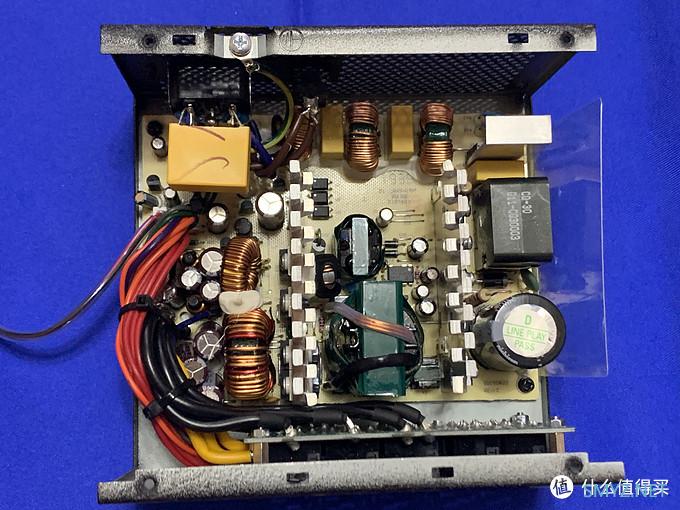

▽内部结构布局合理，没看到奇怪的飞线和多余焊锡和焊点▽

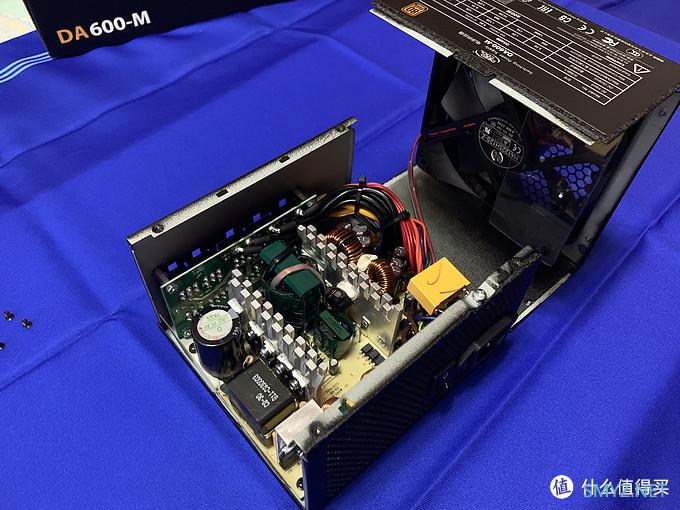

▽布局工整，结构明朗，一级EMI滤波，二级EMI滤波用料十分足，铜牌转换率，发热量不高，搭配双线12CM风扇应该是游刃有余的▽
▽目测这个方案是不是很眼熟啊，它的同胞DA500-M如出一辙，精良的做工更一如既往，但是全日系电容上阵更有力提升了整体品质；主体解决方案上采用的是当前行业内比较成熟主动PFC+双管正激+单路磁放大。▽

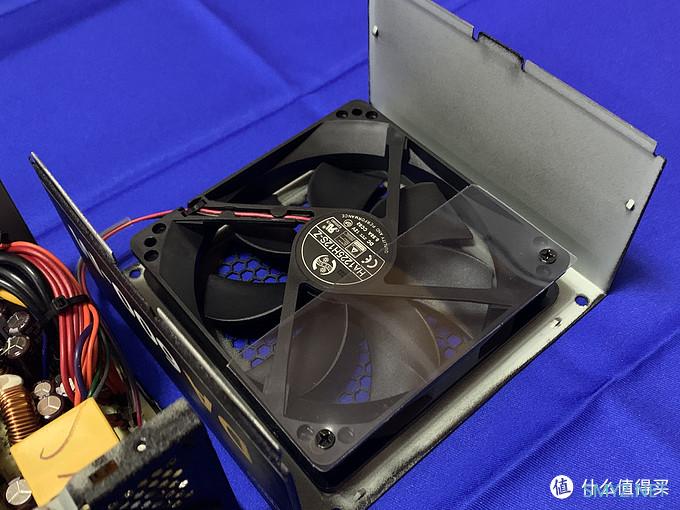

▽散热系统的主要部件搭载的是120mm的风扇，配置上与普通风扇略微不同，在风扇五分之二部分安装了透明PVC挡板，有效的改变了散热气流方向，使其从电源最内部回旋向外引导，为电源内部元件提供效率极高的散热支持。▽

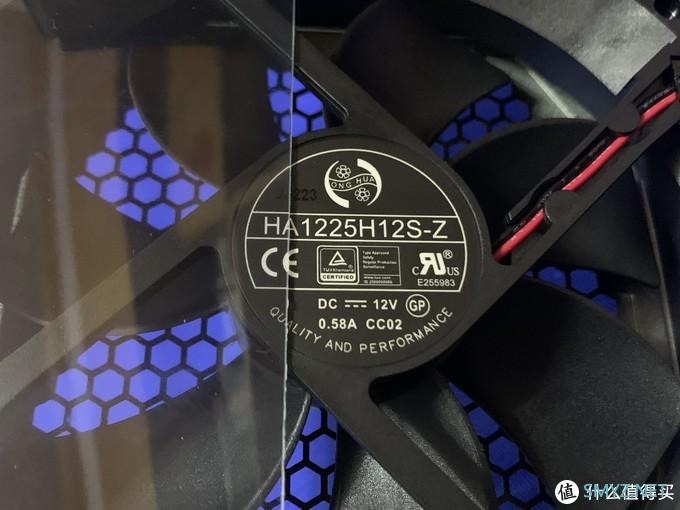

▽从风扇铭牌不难看出，品牌为东莞鸿华电子，型号HA1225H12S-Z，规格为直流12V 0.58A，铭牌上没有直接标注出滚珠轴承，按常理来说，我个人觉得这个位置的风扇应该是液压轴承，属于高性能静音风扇。▽

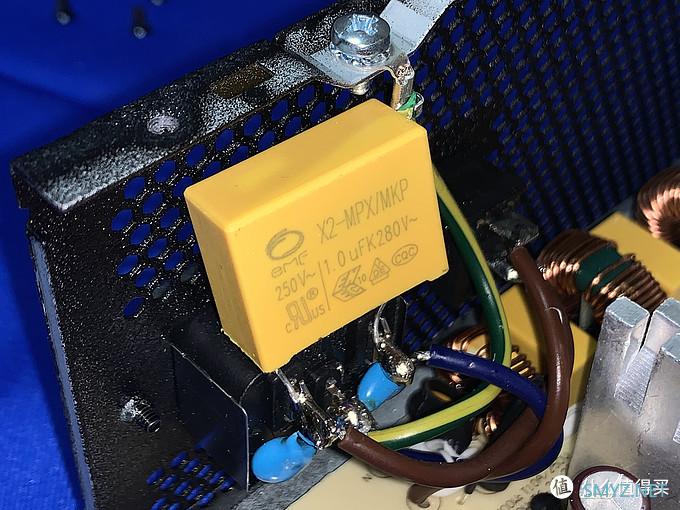

▽AC电源输入插口出是一级EMI

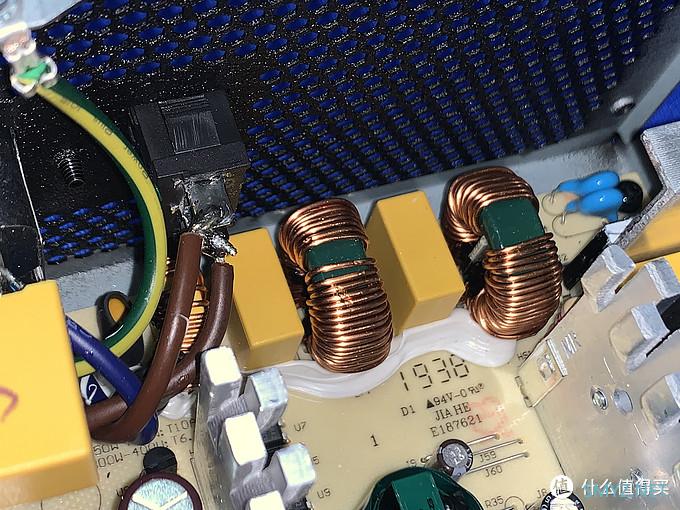

▽主PCB的EMI电路工工整整，左往右依次是保险管1个（被开关线挡住了，外面套了黑色热缩管），MOV一个，差模电感1个， X电容，共模电感，X电容，共模电感，Y电容一对，有效过滤杂波干扰，降低纹波噪声，让平台工作得更加稳定，使用寿命更长。▽
▽在散热片旁边贴着的是整流桥，相比一些低功率电源，在整流桥上贴附散热片以后运行更稳定，旁边橙色的是X电容，紧挨着的是PFC电感，是一个大磁环线圈固定在PCB基板上同时外部用绝缘材料包裹起来，可有效防止电磁波干扰，相比被动式PFC电路，主动式PFC电路具备更小的元件体积和更高的功率因数。▽

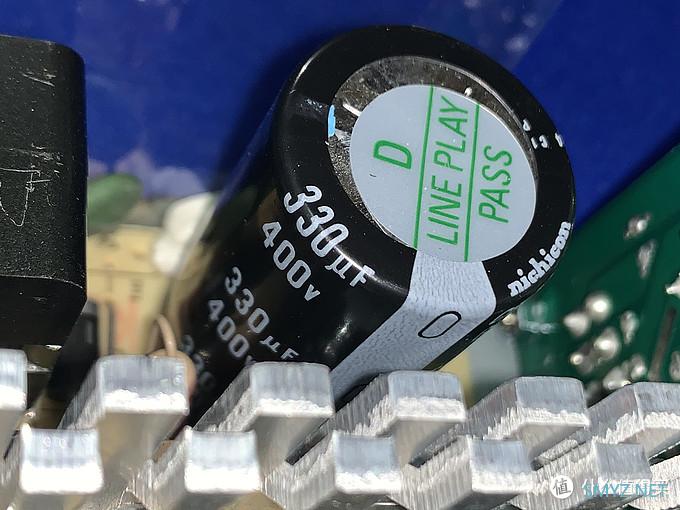

▽然后这个圆柱形的是PFC电容，Nichicon（尼吉康）400V 330μF 105℃，具备有低阻抗，低波纹以及长寿命等特点，对于提高电源运行的稳定性有极大帮助。▽
✿一次测和二次侧都贴附厚实的散热片，不深度拆解完全找不到角度拍照，这里我就不进一步研究了，在品质保障上有五年的后盾支持，九州风神想必也是下足了功夫。✿

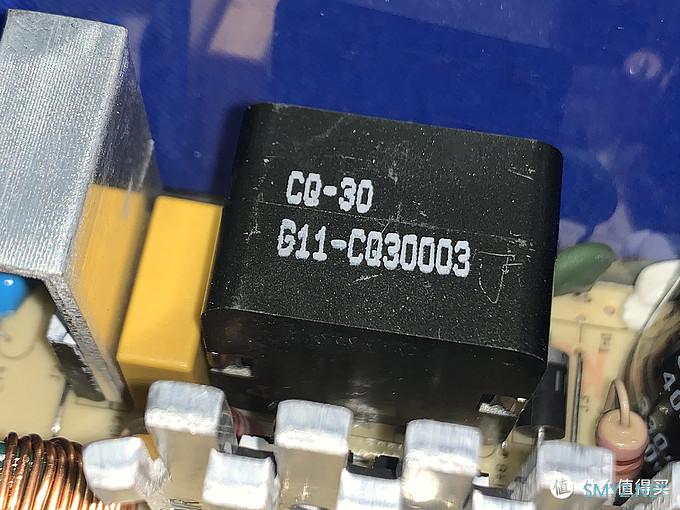

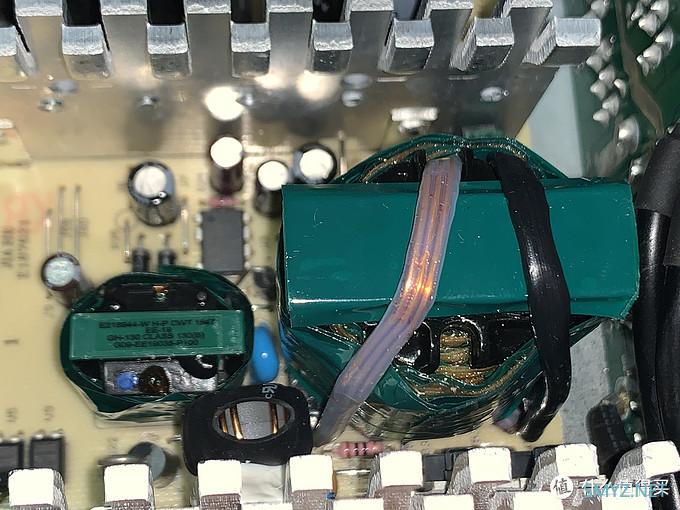

▽在中间部分，一次侧和二次侧之间是两个变压器，左边个头比较小的是待机变压器，右边这个大型变压器是主变压器，从体型规格来看，对于额定600W电源来说应该是上有余量的。▽

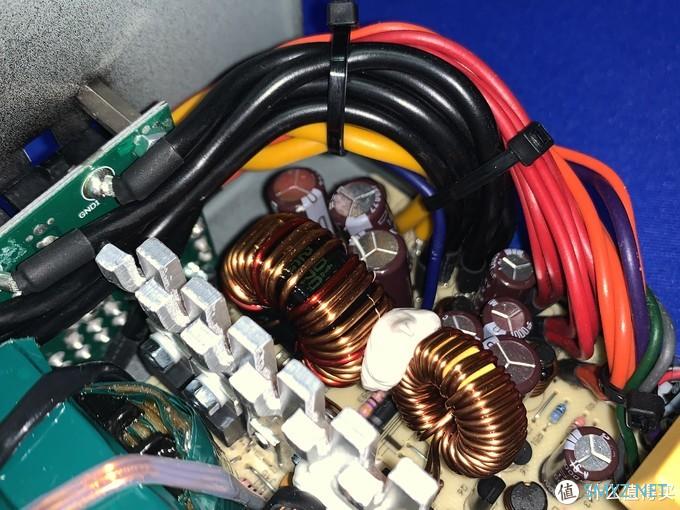

▽低压滤波电路中采用了双磁环线圈设计，搭配了大量的不同容量的电解电容，将经过转换后的低压直流电进行再次的过滤杂波及干扰信号，使得输出的电流更加稳定纯净。▽
▽从这个角度可以清晰的看见，这部分搭载的都是清一色日化黑金刚电解电容，这也是顶级品牌的滤波电容了。▽

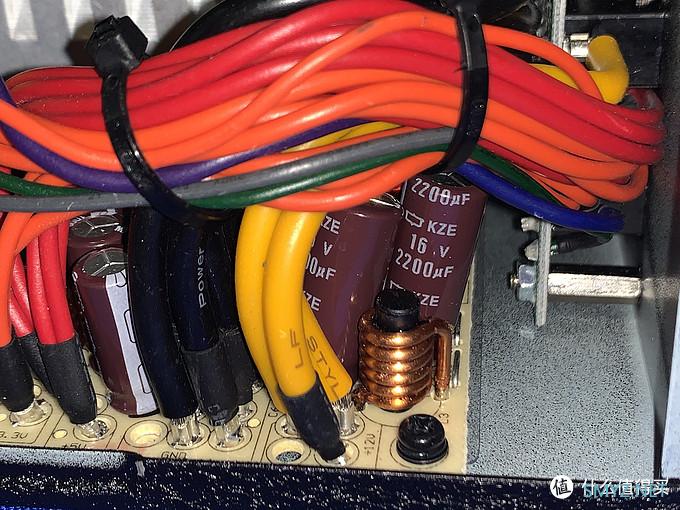

▽全模组电源输出方面采用了独立的线板PCB，由线材将电流直接引入，不难发现输出线材末端的处理细节，也很讲究，在我的视线范围内每一根输出线材都套有热缩管，并且保持了较大间距。▽

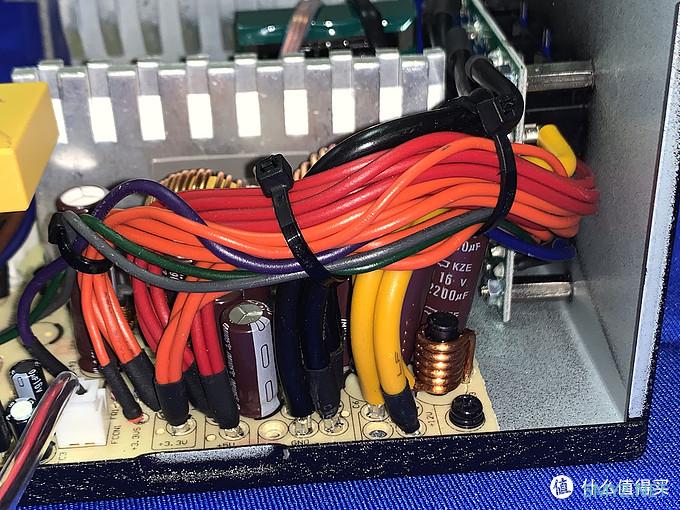

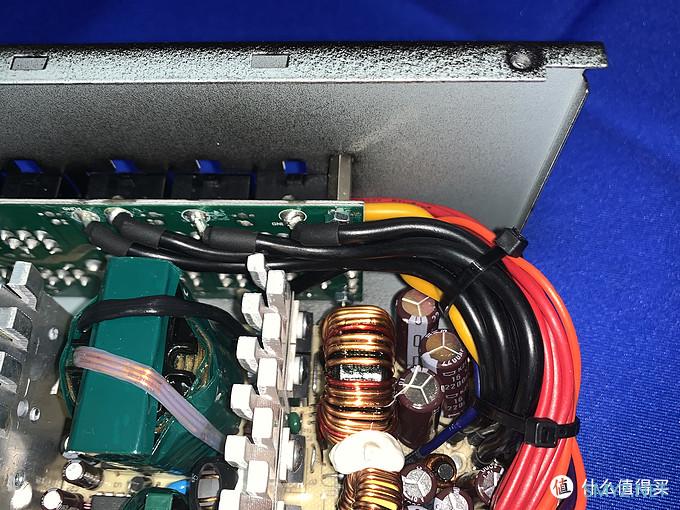

▽这角度看上去还是比较工整的，电源输出桥接线材长度适中，经过扎线带捆绑后比较简洁，线材末端连接到主PCB的部分大部分都使用了热缩管保护，在焊接头上使用了金属护套束型，极大的提高焊接的牢固度。▽
总结一下
经过了这么多天来全方位的里外研究探讨，我个人认为从某种程度上来讲还是要说说性价比，任何产品都要在基于品牌保障的前提下才能谈及到性价比，厂家在确定解决方案后，优选用料并在一定程度上让利于用户是能提高性价比的；我觉得从经济学原理上来看一分钱一分货肯定是万古不变的，九州风神这款DA600-M全模组电源也肯定是符合市场经济学的原理的，只不过是厂家让利给了用户，所以我还是觉得额定600瓦，标价399的定位在知名品牌的铜牌电源序列里还是有很高性价比的。无论是像我这样升级旧电脑主机还是说攒新机九州风神这款DA600-M全模组电源都是不错的选择，毕竟电脑的动力核心真心不能马虎了事；个人对于在电脑需求定位不同，对于硬件定位和选择上也会有所不同，在合适自身需求的前提下寻找高性价比产品才是最好的选择，至于如何取舍全凭大家自己决定。希望我的分享能对童鞋们有所帮助！装备升级，品牌当先，动力核心DEEPCOOL/九州风神DA600-M全模组电源深入拆解，个人拙见希望能入童鞋们法眼
！
