看到张大妈上有很多解决方案，用声音感知来代替人体移动感知，似乎是一个好方法。马家搜了一下，果然有爱好者做的用人体传感器改造的声音传感器，但是价格过于美丽，所以决定自己来做一个。
本着分享干货的理念，直接上步骤：

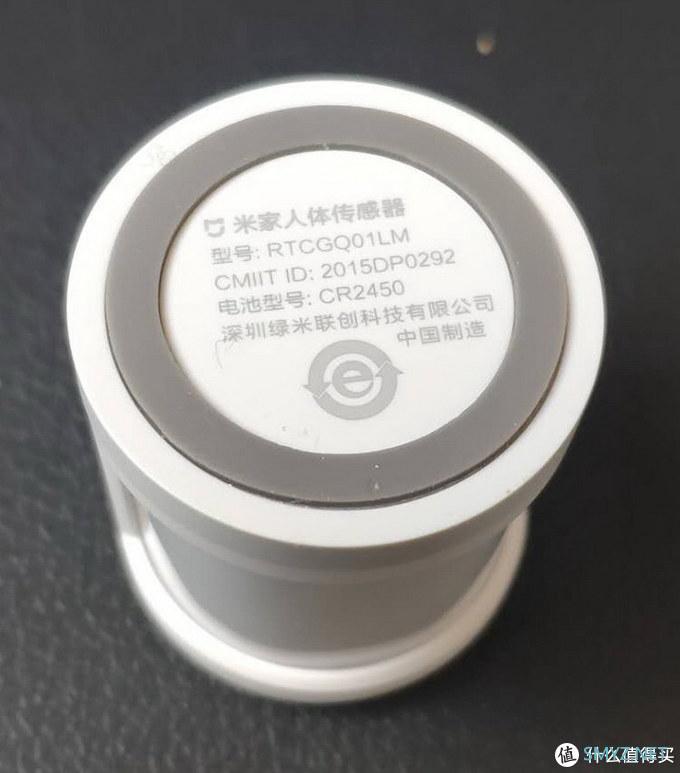

1. 拆机分析

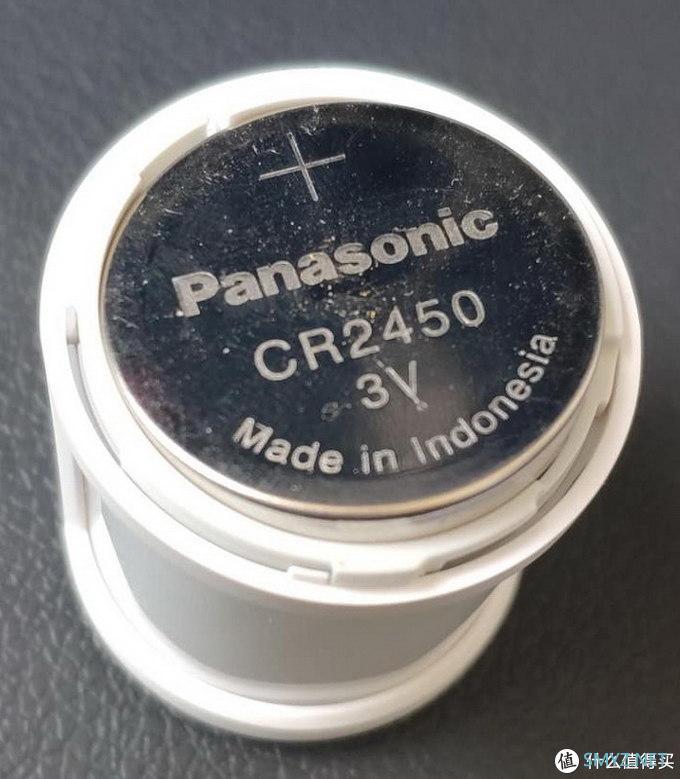

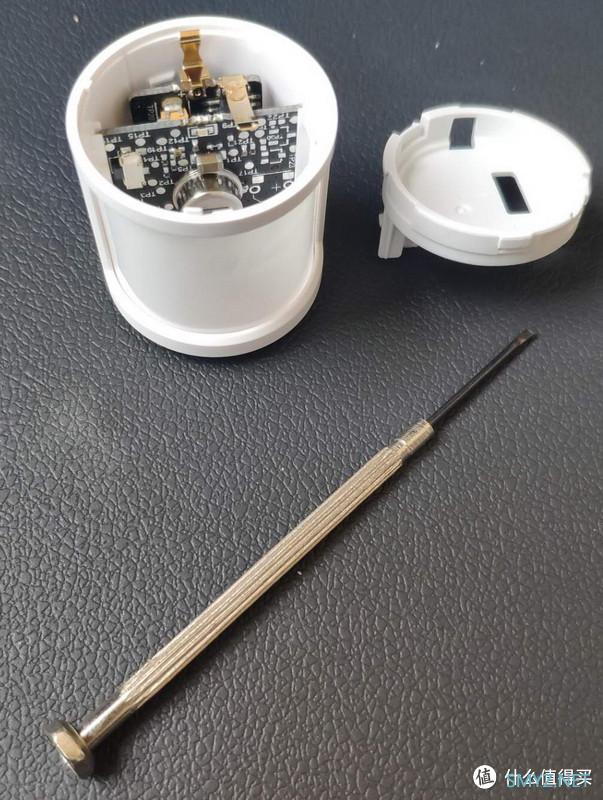

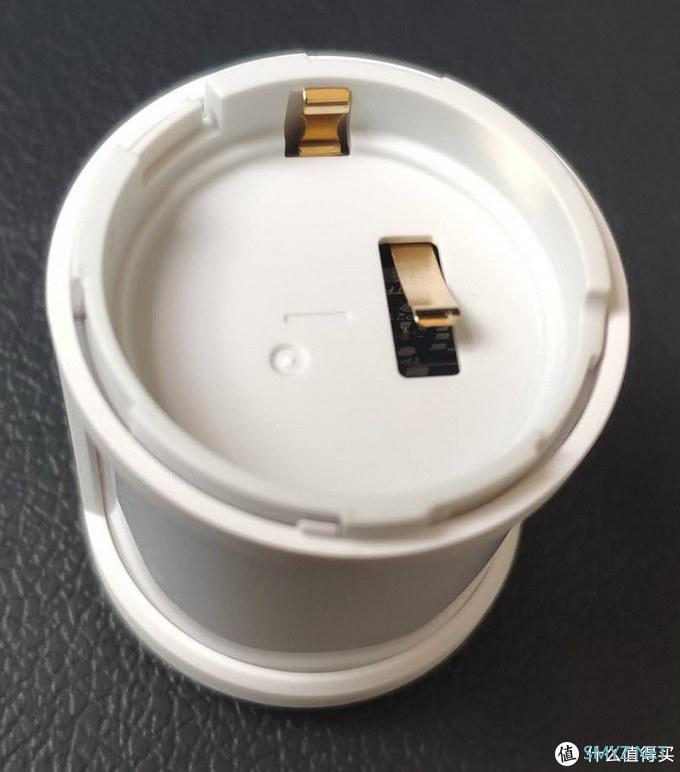

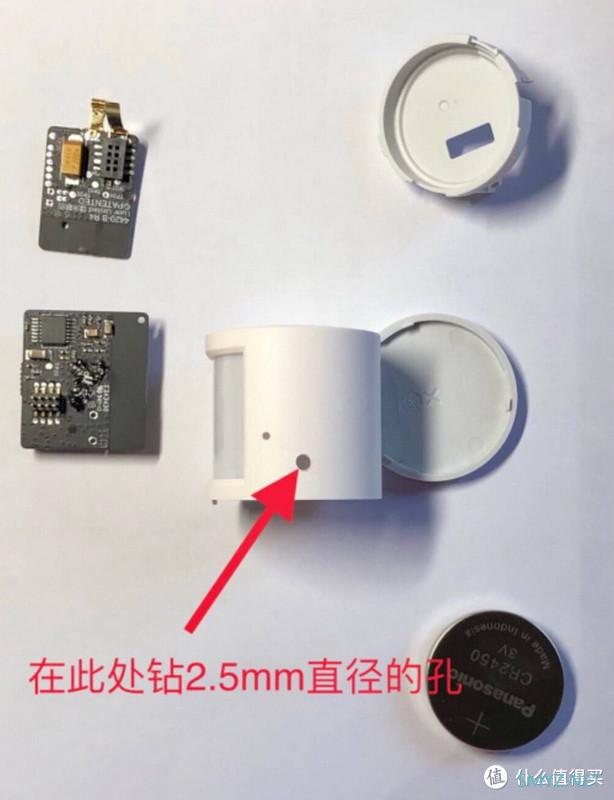

拧开电池上盖，用上我家82年的小螺丝刀，加上一丢丢的胆大心细，顺着电池底盖的边边，轻轻的撬动，就能把底盖撬下来了，整个传感器就能分解开了。
“宽衣解带”的小东西就横亘眼前，是不是很开心！！！

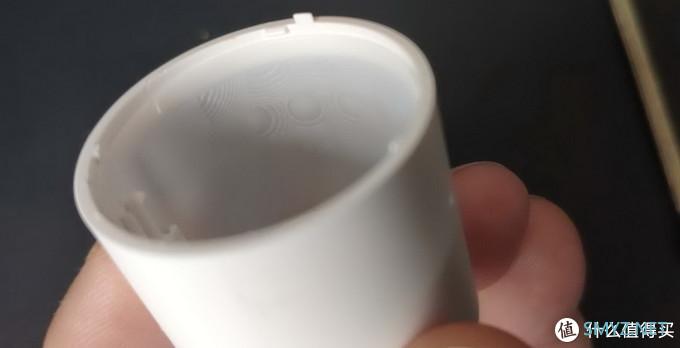

这是传说中的涅菲尔透镜
菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。当有人从透镜前走过时，人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而强其能量幅度。

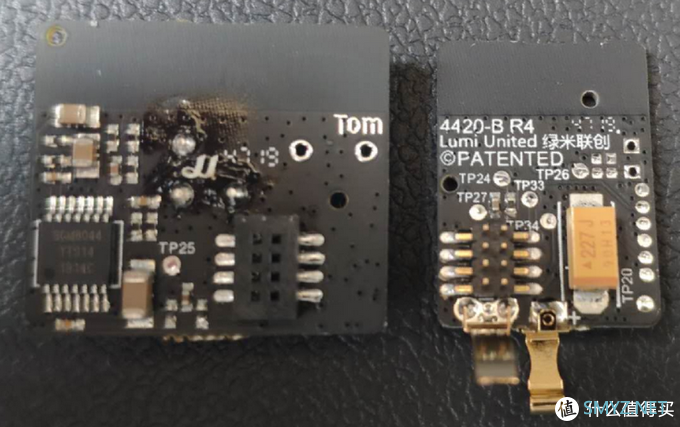

这是传感器核心——“红外人体侦测信号放大板”和接入米家的“Zigbee通信板”
放大看看

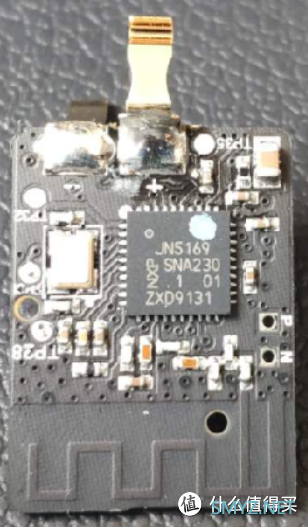

核心芯片就是NXP JN5169的Zigbee芯片了。感兴趣的同道可以自行搜索芯片的Data Sheet。
2. 改造摸索

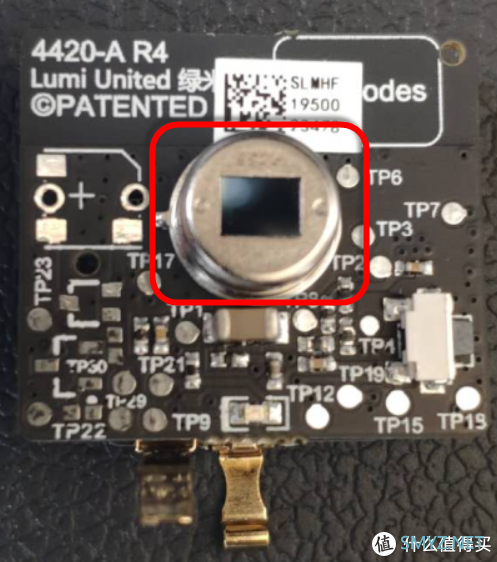

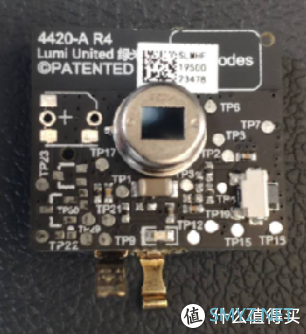

CSDN里有不少分析米家Zigbee协议的帖子，但是大多太专业，而且需要自己刷单片机来修改。本着利旧改造的出发点（关键是，还需要投入的人力物力财力，最最关键的，不会），所以直接从改造传感物理器件下手。再仔细看看“红外人体侦测信号放大板”，里面的物理传感器件就是这个双元红外热释电传感器探头

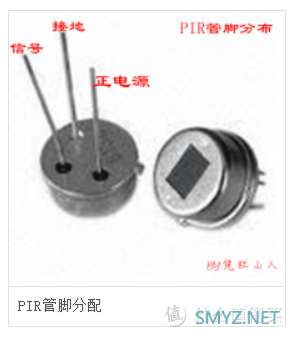

BD找找“双元红外热释电传感器”，发现如下引脚说明

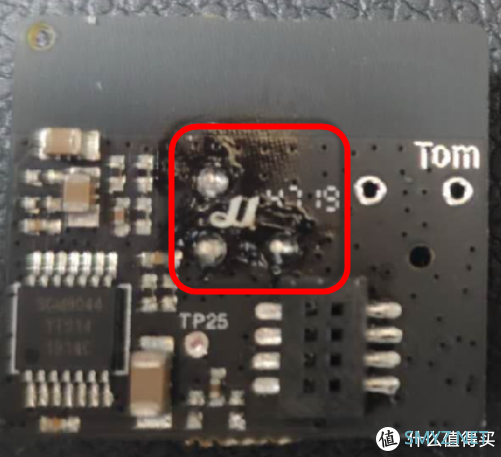

这下就有思路了，我们在G和S脚，并接一个声音传感器，就能实现声音的感知了。 （我得意儿的笑~~~）
3. 动手实践
（1）采购声音传感器

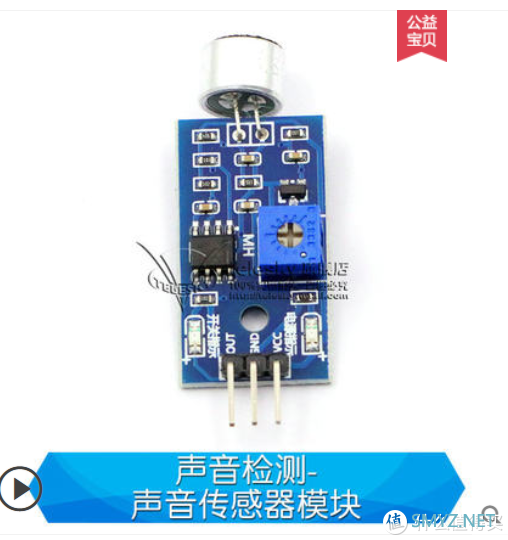

俗话说，只有想不到，没有马家买不到。一顿搜索，OMG，马家的声音传感器还真多！！！选型过程就不多说了，依照 a）5v供电，b) 数字输出， c)灵敏度可调的指标要求，筛选到了以下这款
可以在马家通过“声音传感器”找找“teles**”这个店，3块钱不到，搞定。
（2）采购外围器件

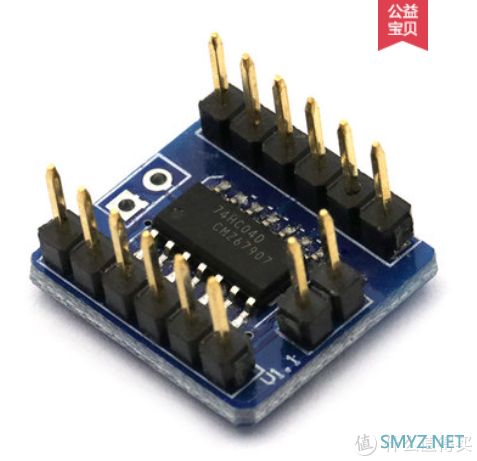

电平反向器，上面这款声音传感器感知到声音信号，数字口输出低电平，没有声音的时候输出高电平，跟人体传感器上热释电器件的输出刚好反相，所以需要配一个“电平反向器”，同样在上面的店铺找到了以下这款小东东，5块不到，拿下。 PS. 店里这款是6入6出的，实际只用到1路，貌似有点浪费，但是实在找不到更合适的单路反向器了。 ：）
降压模块，使用降压模块的原因有2个：
a） 人体传感器使用的是CR2450的电池，原来应付1分钟一次的人体检测信号上报，没有人就没有信号传输，耗电量较小，现在用声音感知后，只要有声音，每分钟都要上报一次，耗电量比原来多多了。
b) 上面那款声音传感器是用3.3v供电
所以采购了降压模块，准备去掉人体传感器的电池，改成usb供电，一劳永逸 （巴适~~~）

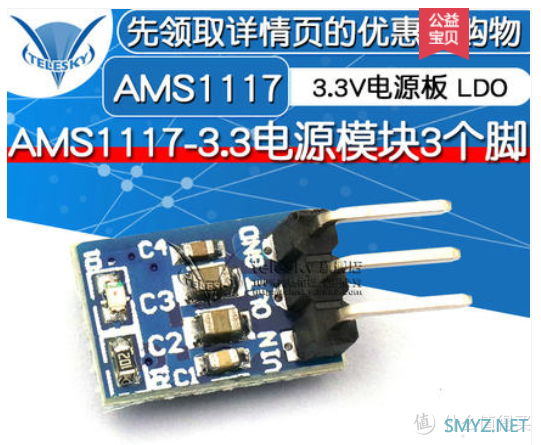

同样在上面的店铺找到了以下这款小东东，3块不到，拿下
瓷片电容，电容“隔直不隔交”，主要用来保持声音传感器输出电压能够并接在热释电传感器输出电压上。
必须用！必须用！必须用！重要的事情说三遍！！！

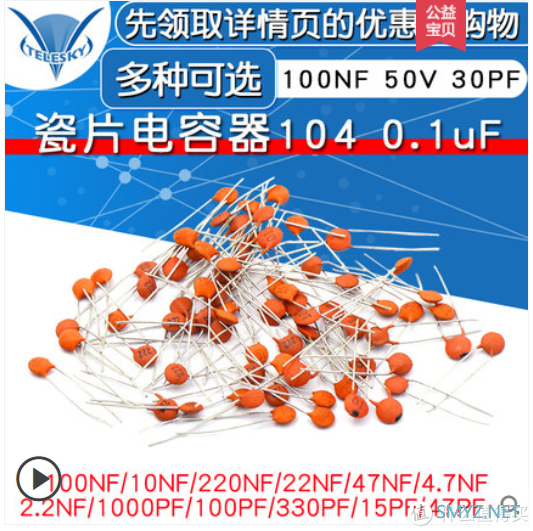

同样在上面的店铺找到了以下这个小东东，2块100颗，拿下，别的改造也用的着。
盒子，丰俭由人，找个合适的盒子来装你的小电路吧。 ：）

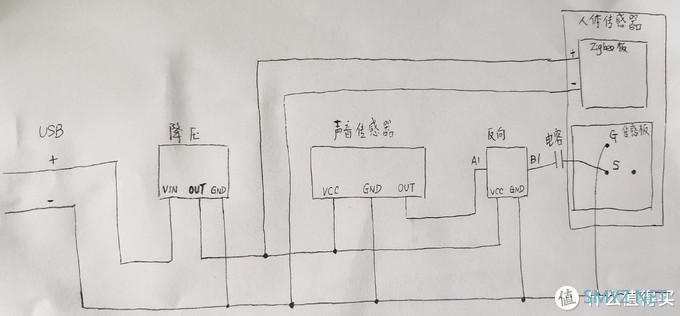

接线图如下，注意瓷片电容不区分正负极

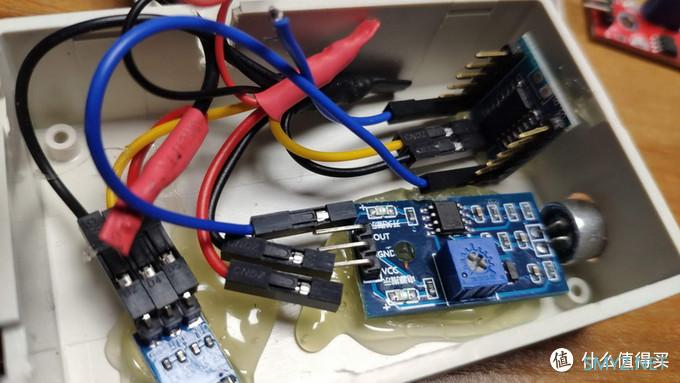

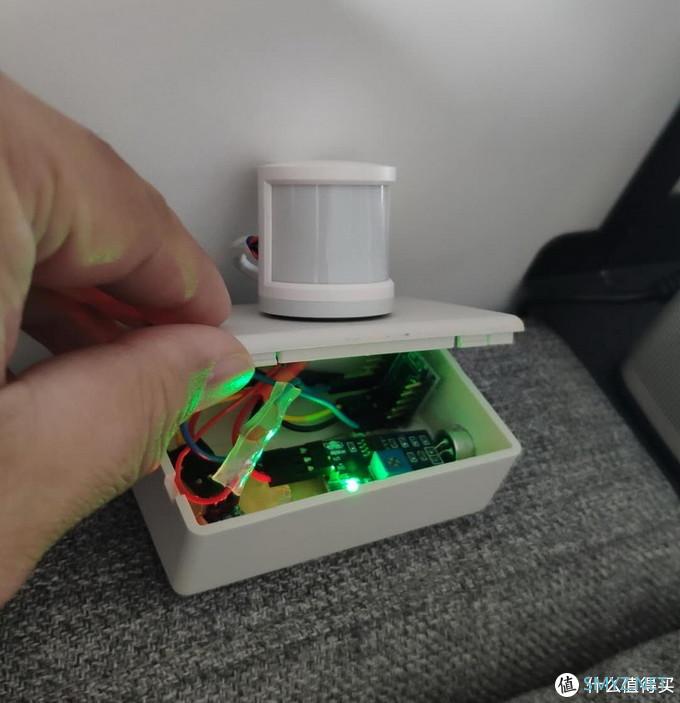

我接好线路盒子如下

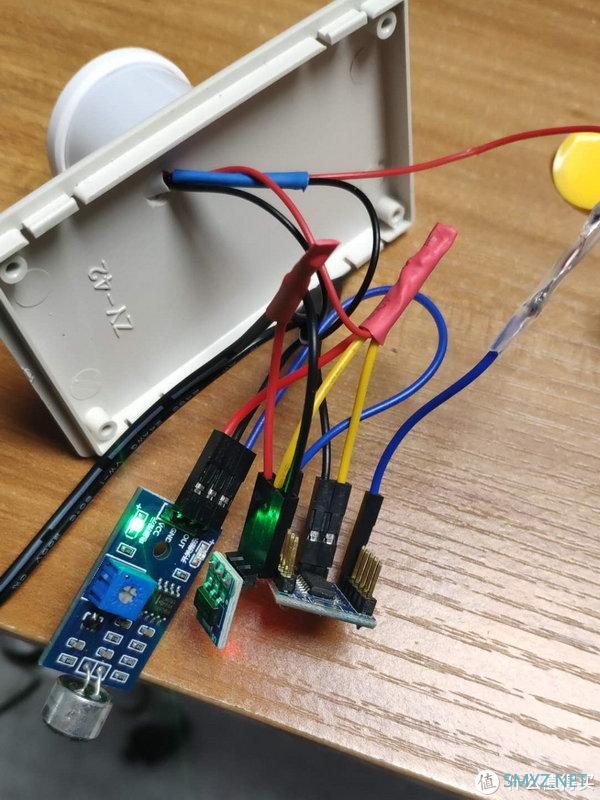

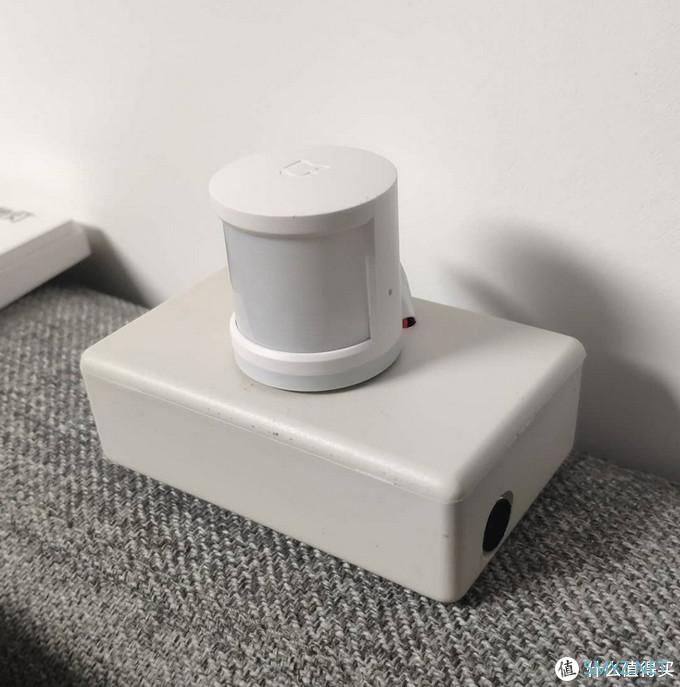

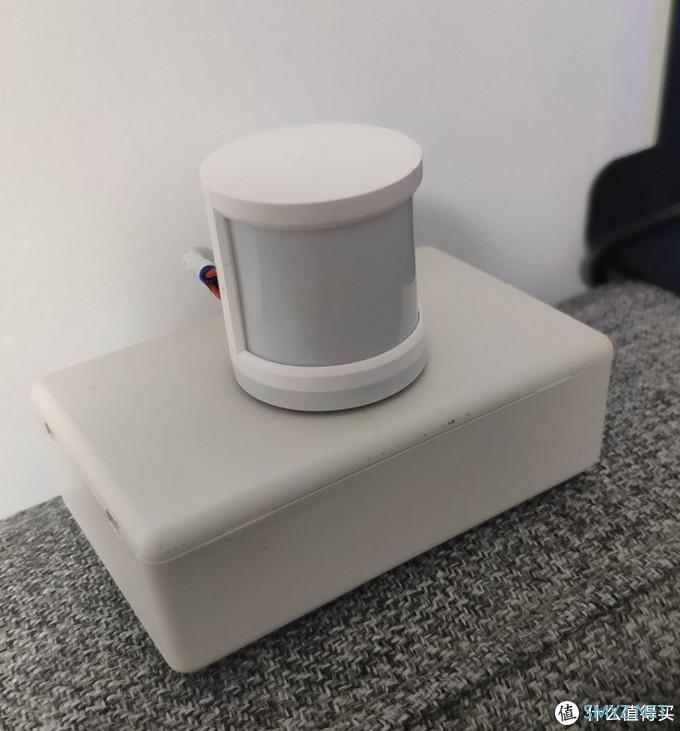

成品
