小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外50金币奖励。 机箱是固定电脑部件的东西，在电脑所有部件的位置中占有一定的位置，位置可重可轻，影响大的话，犹如家具一样，整洁桌面及统一电脑部件，承担了部件的稳定性及良好散热。影响力小的，技术壁垒低，图吧的鞋盒也可以替代。从机箱的科学性分析来看，机箱有自己的科技美学，架构之中有设计之美，保证材料厚度，减少共振。从中理解了科学是如何在产品中体现的，机箱设计是最简单的科普。以下是对机箱设计的分析。
机箱的设计
第一 适用性
机箱第一要匹配所用的配件。主板分ATX、MATX、ITX等；CPU散热器有风冷和水冷，风冷有相应的高度，120、240及360水冷要有相应的位置放置冷排；显卡有显卡的长度；电源有电源的长度，基本是标准化了；硬盘要有搁置硬盘的位置。IO有需要的IO,如USB3,USB等级越高越好。第二 机箱架构
DIY发展至今，中间产生了很多不同的架构，有ATX、ATXⅡ、BTX、RTX(主板倒置，俗称倒置38°)，垂直风道架构。而随机箱架构形成的风道设计有水平及垂直风道。以下分析各种架构的设计优点。1 ATX

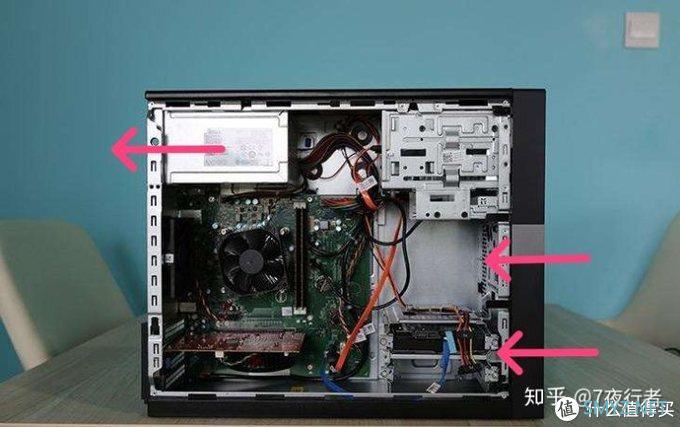

这种是原始的设计，电源位上置，将机箱内热量导出，显卡部位有的机箱开侧板或底板加设风扇。显卡位置过低，有可能影响进风效率。机箱前进风，冷风经硬盘、显卡、CPU等部位，逐级冷却，简单，效率高。
现在人说这样会造成电源高温，缩短电源寿命。我的回答是电源不是那么脆弱，电源元件做了耐高温设计，而且就算温度高了，可以加装后置风扇。宣传“缩短电源寿命”的说法有可能厂商的推手在其中。温度是有一定影响，但不会那么严重。JS的忽悠及小白太多，导致市场上ATX机箱越来越少。
2 ATXⅡ

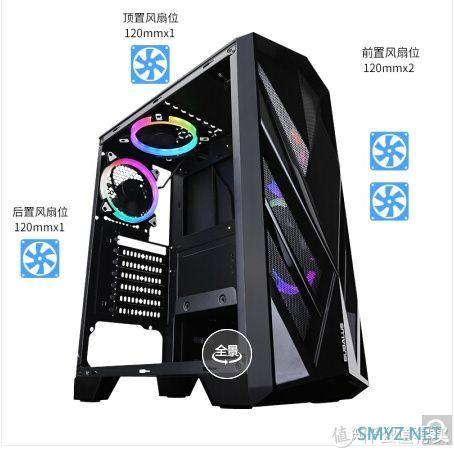

ATX2型将电源上置改成电源下置，电源走独立风道，同时机箱顶部开孔增加风扇位，光驱位删除，前面板风扇位增加。这种设计优点在于：电源独立风道，提升电源寿命；机箱的风扇位置多，可走不同的风道，改善发热大无法排出的情况。不好的是提升了装机的成本，电源走独立风道，需要自动调速风扇；增加机箱风扇，同时风扇多，噪音可能会大。ATX2针对电脑发热量大现象有奇效。
3 难产的BTX

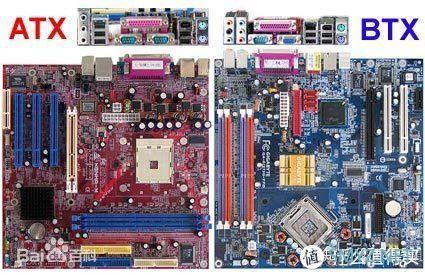

图片自百度百科

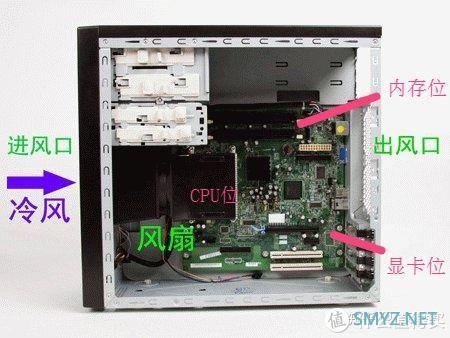

图片中关村
inter提出的BTX设计，将CPU原先下压式散热改成侧吹，显卡可以利用CPU散热器的风道，散热走水平风道，提升了散热性能。BTX改动主板元件布置，而且需要重新生产散热器，与现行不合风道。可惜改动太大且侧吹式散热器出来后，就解决了CPU散热风道乱的问题，只有少数厂商响应inter的号召，最后难产。虽然难产，但给一成不变的电脑行业，提供了新思维新亮点。
4 RTX
国内某些厂商提出的RTX架构，就是将主板倒置，俗称倒置38°。据说可以大量改善显卡散热情况，但是大部分都是直吹非公版显卡，显卡风扇下吹显卡，与热气上升会形成循环，有结构性问题，所以需要增加机箱风扇改善。不如ATX机箱，也不如ATX2机箱。噱头大于实际效果，所以现在市场上难于找到了。
5 垂直风道设计

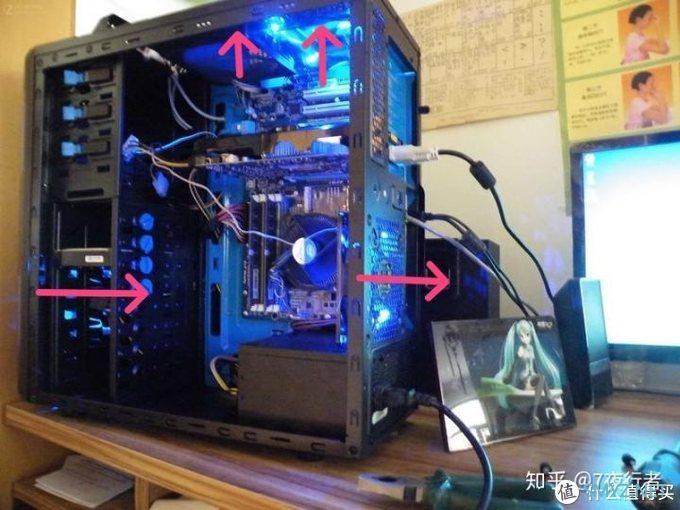

机箱吧网友供图
乌鸦2E-W，机箱吧吧友供图
银欣的经典垂直风道机箱，将显卡散热会影响CPU散热的问题完美解决，同时遵循热气上升的物理学原理，完美的风道设计。这样的风道机箱其他品牌也有，比如酷冷的SL600M。
总结：不管何种架构，走水平风道也好，垂直风道也罢。能有效降低显卡、CPU、电源及主板部件的温度的架构才是好架构。
第三 材料
机箱材质有SPCC、SECC等镀锌钢板，有的可能是铁板。没有深入研究就不做过多比较。这里要提及的是材料的厚度，厚度达不到，极有可能造成机箱共振，这就是廉价机箱的隐患。
大水牛霸虎机箱
大水牛霸虎机箱，以前京东购买的，重3.5KG，材料厚多少不详，使用过程中，机箱会共振。所以推荐机箱材料厚度最低0.6mm。
第四 静音、防尘及IO
静音和散热如何两全，想要静音，机箱需要封闭，有可能影响到散热效能。这就要厂商调教的能力。防尘 机箱设计越发展，空气灰尘多，防尘性设计减少用户的打理。最好有整块的防尘网，可拆除，可冲洗。
IO 需要考虑自身的便捷性，看中关村评论，IO在顶部的，会堆积灰尘，造成接口接触不良。这就需要厂商的防尘设计。
自用狗箱改造
也许现用机箱有自身的问题，但是我们可以凭借DIY，自己动手解决。拿自己的机箱为例，

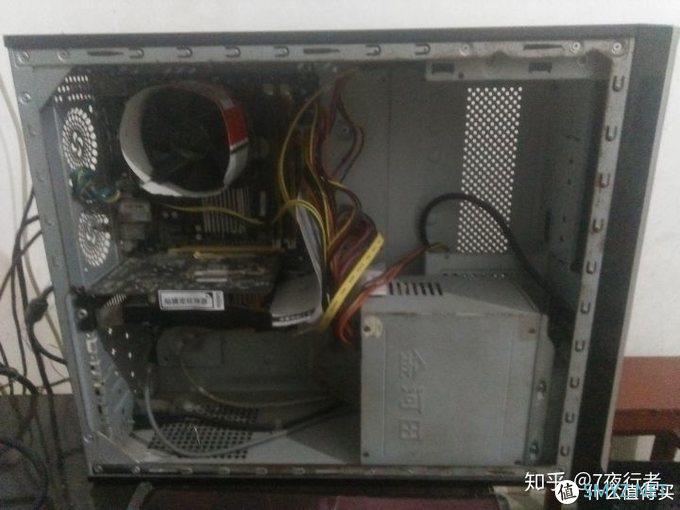

电源前置设计，将显卡水平乱流导流向上，CPU散热可加导风罩，不过会点风噪，已放弃

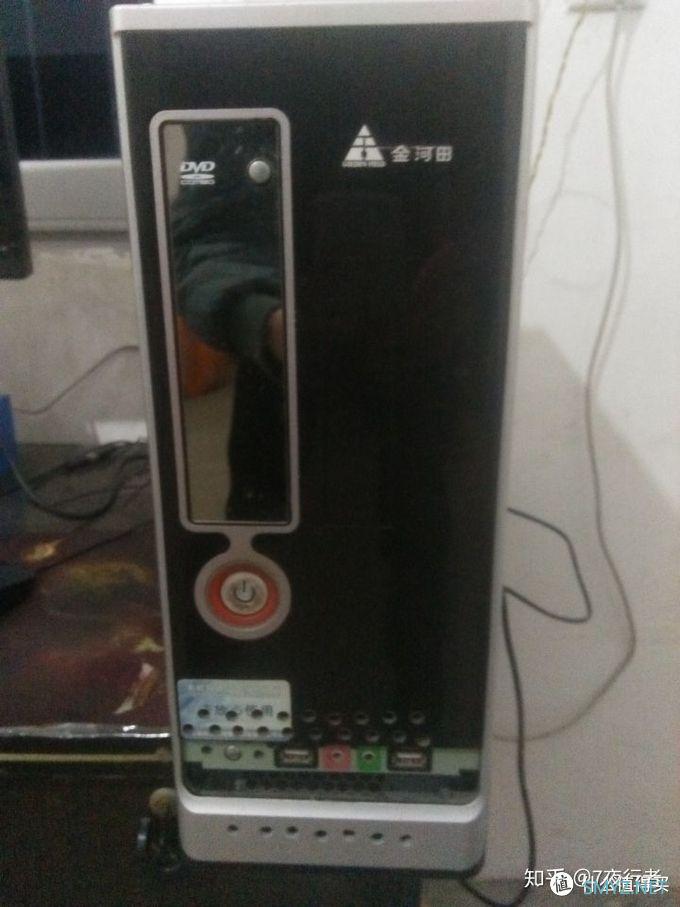

电源前置，前面板出风太少，原先有IO挡板，已被拆除，出风部位打孔

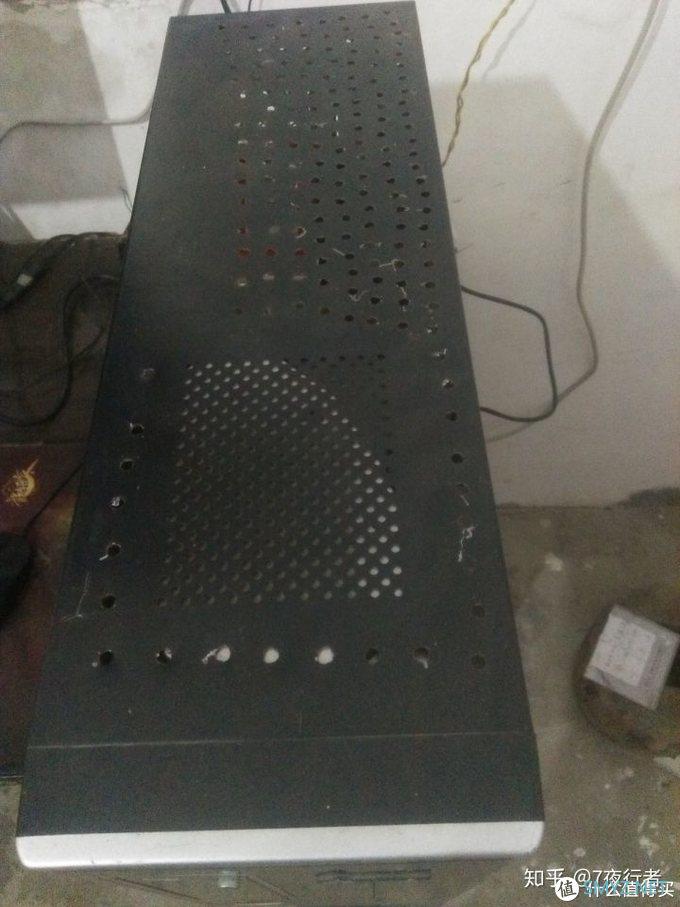

原先机箱顶部没有出风孔，开孔后，无需机箱风扇
总结：
从机箱的发展中，看出人们为提高性能，改善散热，减少打理做出的努力，其中也有JS的鼓吹。老机箱不是一无是处，新机箱也不是至佳。DIY讲究自己动手，其中风道设计是最基础的DIY，也许从风道设计就开创了我们的DIY之路。其他涉及到技术的，要么艰涩，要么容易出问题。市场上各种各样的机箱乱花渐欲迷人眼，从中见识了各种各样的设计之美，为人们的创造而喝彩，对于一些有问题的机箱也许动动手就能改造好，改造好的机箱并不一定比新的差。发现问题，分析及思考，解决问题，DIY的过程体验前人的设计，什么东西也不是一成而就的，思考并回顾历史，才能辨清真伪。物尽其用，人尽其才，不以物喜，不以己悲。
