AMD YES..之前的APU主机（我的A9-9430小主机 DIY之路 ）

本篇内容来自#DIY#征稿活动，关注话题，分享自己亲手制作的东东，挑战自我并享受其中的快乐。你DIY过哪些好物？不妨晒出来吧！欢迎参与投稿。＞点击了解详情＜

前言

说起攒NAS的缘由，这一句话还说不完。

在2018之前的若干年，我一直使用具备2.5寸硬盘位的笔记本作为个人主力电脑，最后一台此类电脑是X230，装了一块MSATA固态硬盘作为系统盘，另外还有一块2.5寸1TB的机械硬盘。这种兼顾启动速度和存储空间的搭配一直用着还不错，但是X230那块令人诟病PWM调光的垃圾显示屏在不知不觉中损坏了我的视力，另外就是看了AFM插帧（AMD Fluid Motion）的演示视频之后非常长草，所以在去年年底我购入了HP ELITEBOOK 735G5。

这个机器优秀的金属外壳做工、高素质屏幕、高速NVME固态、Ryzen APU良好的性能表现以及完全符合预期的插帧效果让我十分满意。但是缺少2.5寸盘位的超薄机身，以及目前还不够亲民的NVME大容量SSD价位在存储方面造成了一定不便。

最初的想法是外接移动硬盘，但是实践下来有两个问题：

1是AMD芯片组和某讯H1硬盘盒（JMS576方案）兼容性有问题，导致反复掉盘。

2因为UBS供电不稳的关系，长期这么用也会导致硬盘容易挂。

于是就产生了DIY一台小主机用于局域网文件共享和下载的想法。因为一直没有买台式机，加上没有PC游戏需求，所以一开始否定了ATX主机这种搭配灵活但是占地太大的方案。

从去年9月开始我就有意无意在网上观察有没有比较符合需求的方案。

第一阶段：联想M92P

淘宝搜迷你主机最早看到的大概是HP 400G1，接下来就发现了M92P这个销量更大的Tiny Factor机型，TB上大量洋垃圾拆去CPU内存硬盘的准系统，皮毛还算比较新。

11月初下单了一台，配上闲鱼买的G630T（后更换为i3 3220t），4G内存和1T硬盘。

总成本如下：

准系统+电源=411（稍微买贵了一点）

CPU=150

4G内存=107（原本手上还有一条4G）

总计=668 额外购买的1T硬盘=200

一开始看着挺美丽，实际攒起来的费用还是稍微超出了开始的预算。

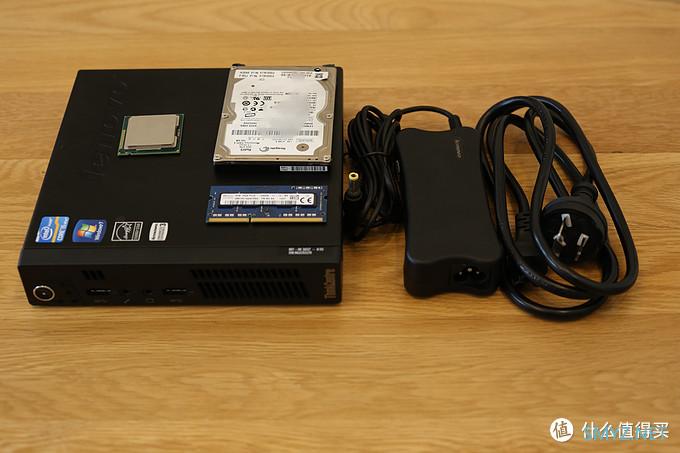

M92P主机+电源

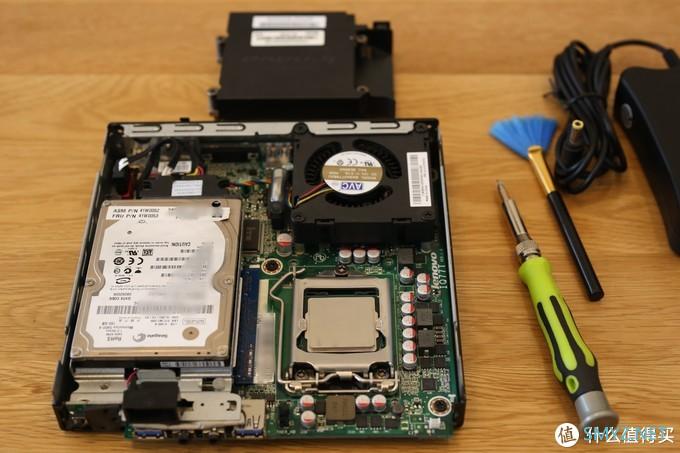

内部构造

这套设备一直用到了19年3月，用下来有几点感受：

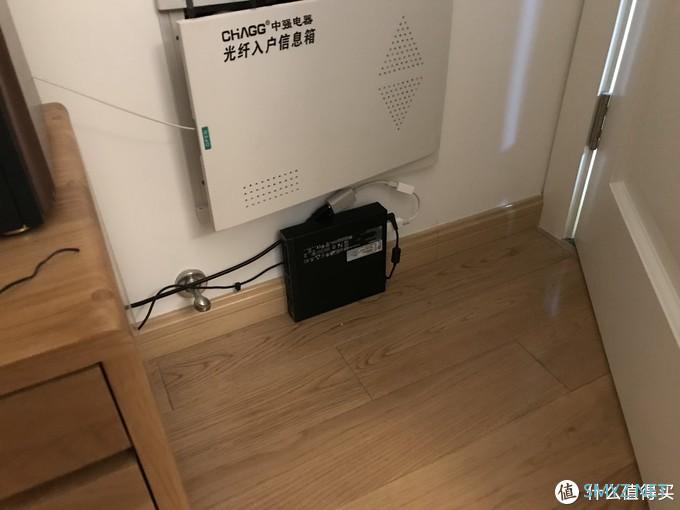

1.体积非常小不占地方，我扔在门后接好DC电源和网线远程唤醒和远程桌面。

门后放置效果

2.解码能力OK，硬解能力基本可以覆盖1080P以及之下的分辨率，外接电视非常方便。

2.发热量不大，持续CPU满载十几分钟以上温度达到75度左右的热平衡，平时正常使用大概在50度左右。

3.存储扩展能力较差，只能单2.5硬盘。缺点就是9mm2.5寸PMR硬盘能买到最大的只有1TB

第二阶段：T430

19年2月底的时候在闲鱼上闲逛的时候看到了一台液晶屏破损的T430，配置为：

I5-3230M

4G内存

500G HDD

NVS 5400M

价格就500出头，虽然屏幕破了这一点感觉像垃圾堆里拿出来的，但其实还是比较值了。因为和X230同平台，可以使用MSATA固态，再配上光驱位硬盘架可以放置两块2.5寸HDD，于是火速拍下了。

到手后一番整顿总成本如下：

T430=520

4G内存=80

光驱位硬盘架=30

三星PM851 128G=90

总计=720

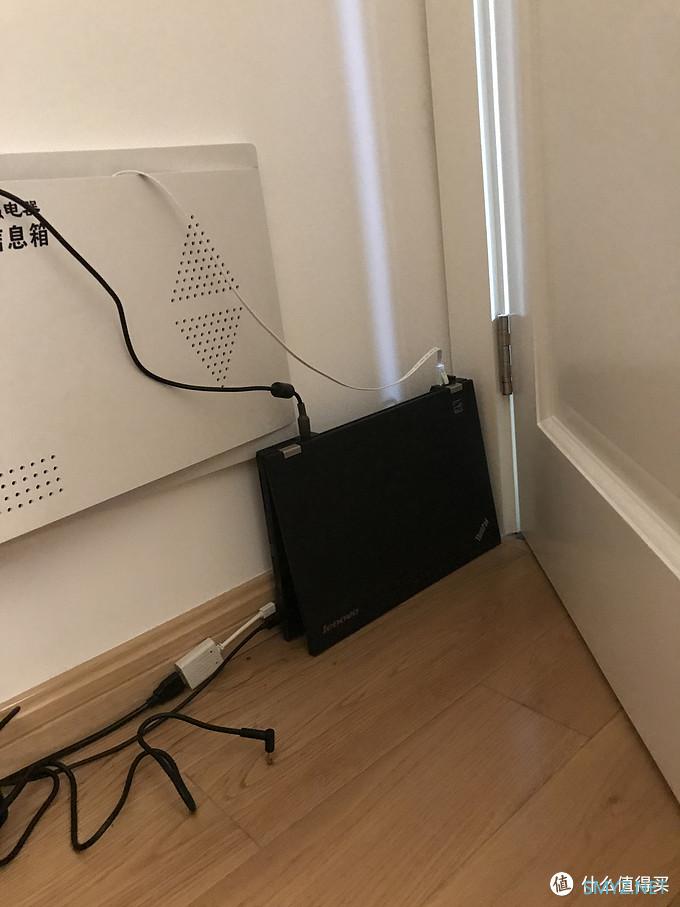

还是这个熟悉的角落

这套方案算是笔记本兼职的极限形态了，虽然机器本身屏幕不能显示，但因为我平时都扔在角落所以这一点并不太重要。需要播放的时候直接切换到以及外接好的电视机上。这套设备目前还没有完全淘汰，因为第三套设备刚刚才整利索。

使用下来整体感受如下：

1.MSATA+双HDD，优势是相对的大容量，缺点是2.5寸单盘限制在了1T，单位价格贵。

2.散热还不错，日常运行基本上在50度上下，满载会到80度以上

3.虽然有个独显，但好像基本上没有能用得上的地方，而且这玩意还增加了发热

4.不能插帧，不支持4K硬件解码（这个其实是我为了DIY第三套方案的硬编的理由）

第三阶段：ITX瘦主机

笔记本硬盘用了这么久，随着囤积的文件越来越多，看看随便都是4T起步，动辄8T 10T巨大容量的3.5寸硬盘，其实心痒痒了很久。假如有一个方便的外设能够让笔记本的SATA接口延长并加上12V供电来方便地驱动3.5寸机械硬盘，我可能会放弃折腾，毕竟现有方案除了插帧4K基本上也没有性能上的问题。但对于绝大多数人来说，需要用3.5寸硬盘要么直接就塞进台式机里，要么弄个带供电的3.5寸硬盘盒了，何必没事找事非要折腾笔记本接口加12V供电，这个弄不好还容易出问题不是。

因为设定好了主机放置门后，所以机箱厚度限制在了8CM以内，所以看来看去想要实现支持3.5寸硬盘又不太占位置的小主机基本上有几种选择：

1.有几款品牌定制的小机器能够做到，例如Acer有个Veriton L4620G/L4630G，华硕有个VIVOPC，国产垃圾里面有个游娱宝盒，今年年初流行的星际蜗牛因为体积太大被我pass了。

2.自己装机，ITX+薄机箱还是有几种选择的。

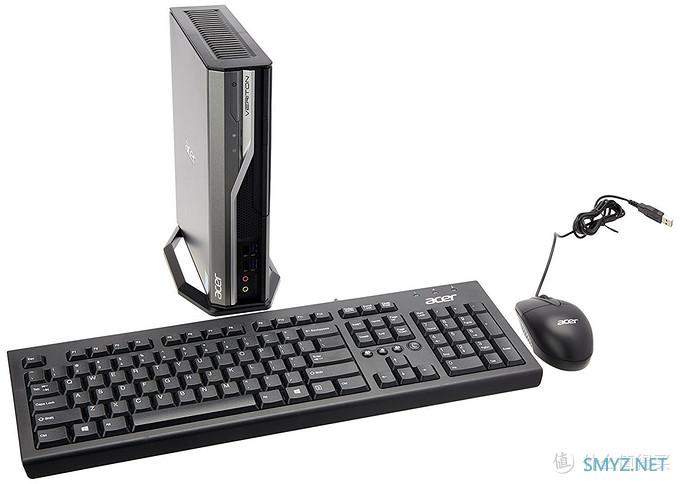

Acer这个分别是B75和B85的平台也就是I系列3代和4代。除开没有AFM之外，这个应该是最合适的方案了，但是有几个地方让我没有选择这个方案，如果选择B75平台，那么这和我现有的设备基本上性能相同，区别就是双2.5HDD变成了单3.5HDD，或许可以把光驱换成一个2.5HDD，但是硬件性能一成不变总让人缺少更换的冲动；如果是B85平台，4代的U在当时和现在看来价格又太贵，4代I3基本上也要个三四百了，总觉得划不来。

Acer这个机器大小还是比较合适的

接口还算比较丰富

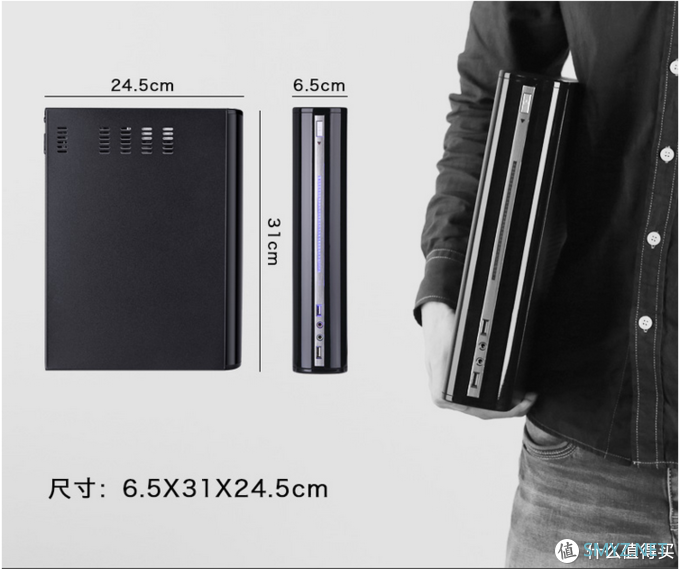

VIVOPC是个很紧凑的设计，可惜出货量太小，I3以上的机型基本上买不到，赛扬又太渣了。

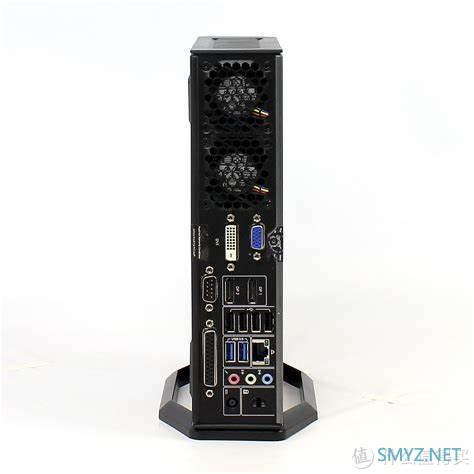

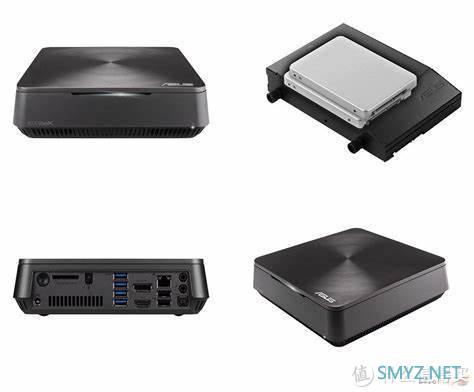

VIVOPC

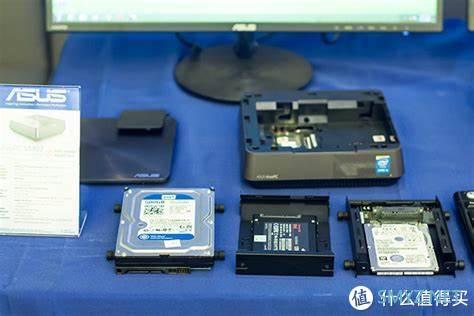

能装下3.5寸硬盘

游娱宝盒就是塑料盒加上J1900 ITX主板，性能渣，做工也是寨厂水准，全塑料外壳，仅一个SATA接口，感觉上还没有星际蜗牛实用。具体可以看本站其他朋友的帖子。

https://post.smzdm.com/p/aek89d63/

否决了这些方案之后我开始把目光投向自己组ITX。先从机箱着手，筛选之后发现立人2007B和大水牛S0203这俩的尺寸属于对我量身定制的，如果不强求3.5寸硬盘，甚至能塞下M-ATX主板。最后在咸鱼上买到了相对便宜的立人2007B，最先搞定了机箱。

基本上找不到更瘦的机箱了

内部这么紧凑还是要注意下部件之间是否干涉

到了主板这里就来了很多问题，既然已经对I系列3代4代都没啥想法，再往后的也不要想了，价格承受不起。这样一来就只有小AA可选了，这时候发现了品牌机集成APU的主板这个好东西。看了下BRFC的说明，似乎只要是GCN1.0架构之后的核显都能支持，但是AFM官方说明是要A4/6/8-7xx0起步（GCN1.1）。综合考虑之后放弃了A6/8-6310/6410，保险起见我选定了A8-7410的联想品牌机主板，17x17cm又是DC供电，非常符合我的预期。

正当我准备下单的时候，随手一搜又发现有人在卖HP的集成A9-9430的主板。之前倒是没怎么注意过这个，看了一下这个芯片组是16年发布的末代挖掘机超极本APU，比较糟糕的是单核双线程，虽然主频很高，但似乎高频低能，不过核显配置又比A8-7410新一代（GCN1.2）还支持4K硬解，考虑了一下长远的支持比较好，并且带电源价格非常实惠还包邮，想想还是入手了。

这个主板查询之后来自HP Slimline 270-axxx系列，17x17的规格（安装螺丝孔位不算标准），比较迷你，集成一个SATA通道的M2接口和2个SATA3.0，因为CPU继承了南桥，所以主板上能省的都省了，只剩下很少的芯片（IO、网卡之类）。

买到的这个板成色比较渣，背面有不少划痕，不过上机试了一下好像没什么问题。

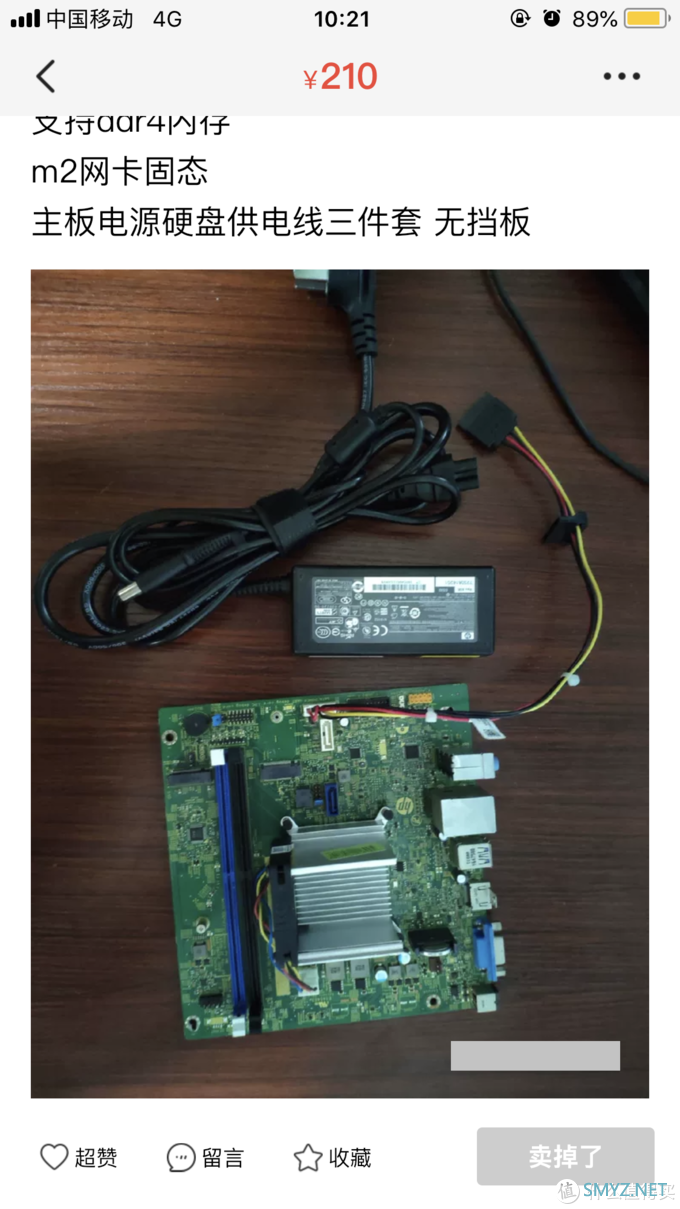

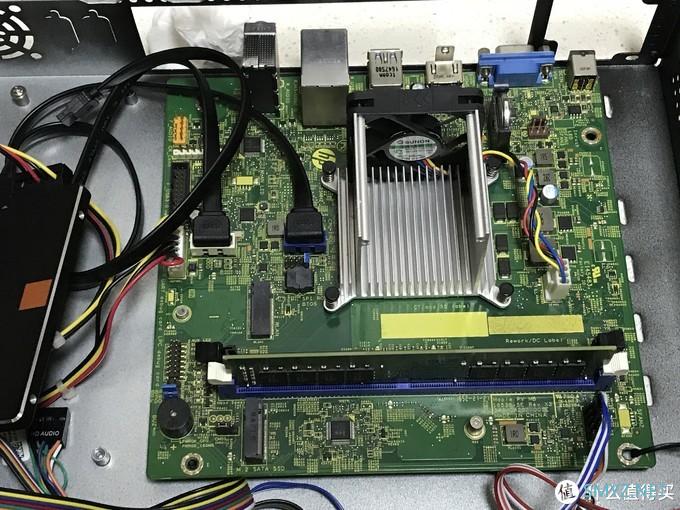

主板正面

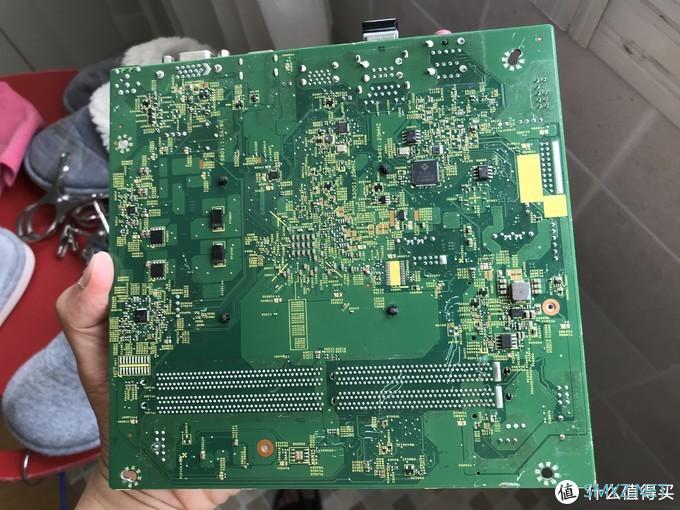

主板反面

硬盘的选择，对比之下我买了块WD 4T紫盘WD40EJRX，没有去折腾8T氦气盘的原因是觉得稍微有点贵，而且好像有点太大了（但现在想想又有点后悔，哪有嫌空间大的）

装机成本如下：

机箱=70

主板+电源=210

8G ddr4内存=160

总成本=440 另外4T硬盘花费536

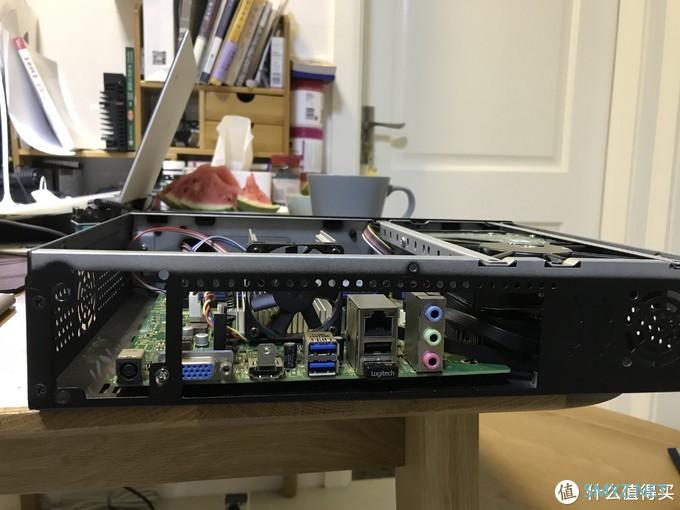

外观展示

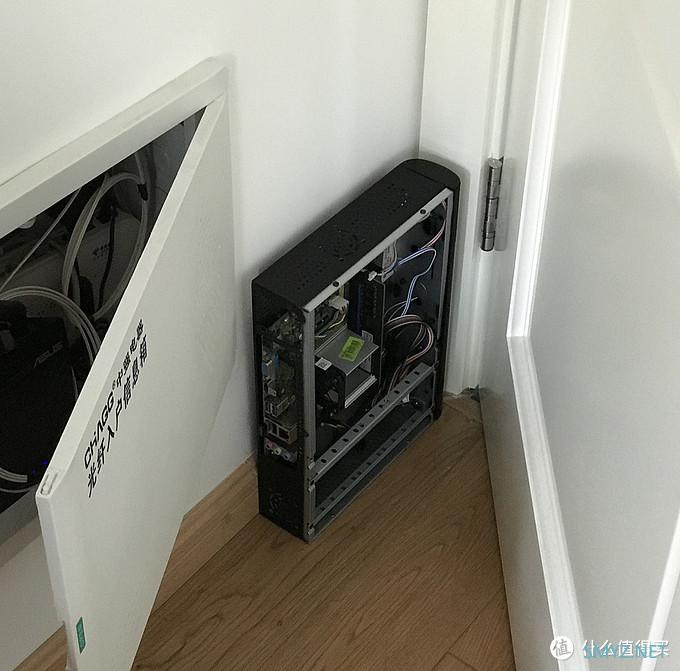

机箱放在角落依然合适。

依然是这个熟悉的角落

但因为机箱比较薄，所以一些没有考虑到的问题逐渐出现。

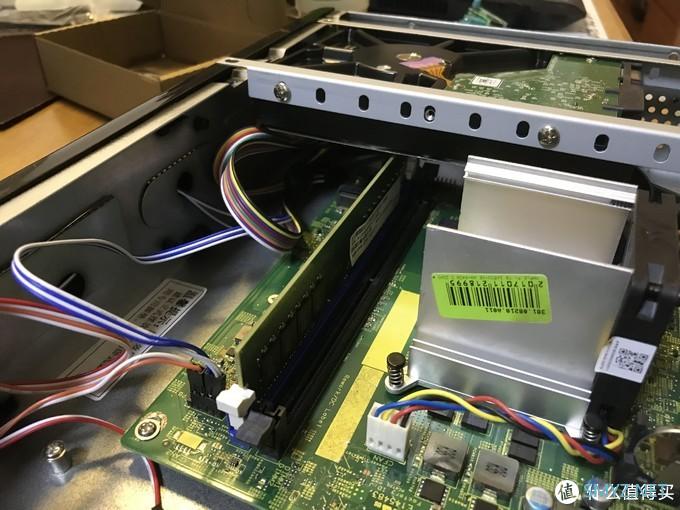

内存条居然和3.5寸硬盘干涉了！或许窄条内存能解决这个问题。

可惜没有窄条可以试

无奈只能用DIY大法把主板往上挪了一下，没法稳稳固定在机箱螺丝柱上了。

往上挪！

VGA口扣了个螺丝...

散热器的高度凑巧没有高过机箱限制，不过也基本是上下顶着了，正好压紧了没有拧在机箱上的主板。

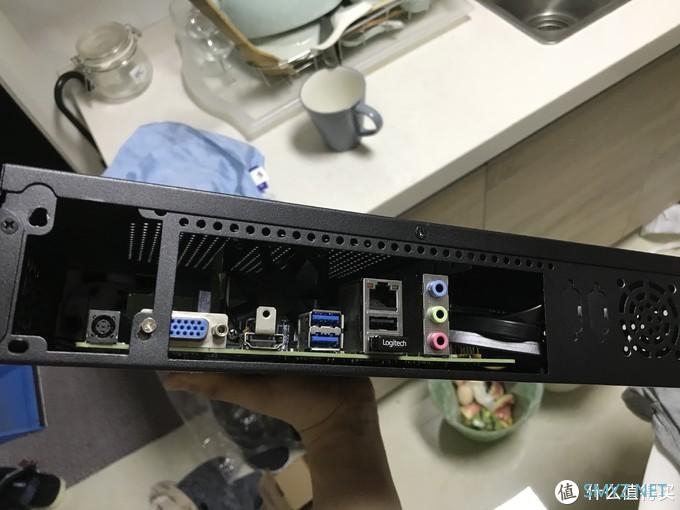

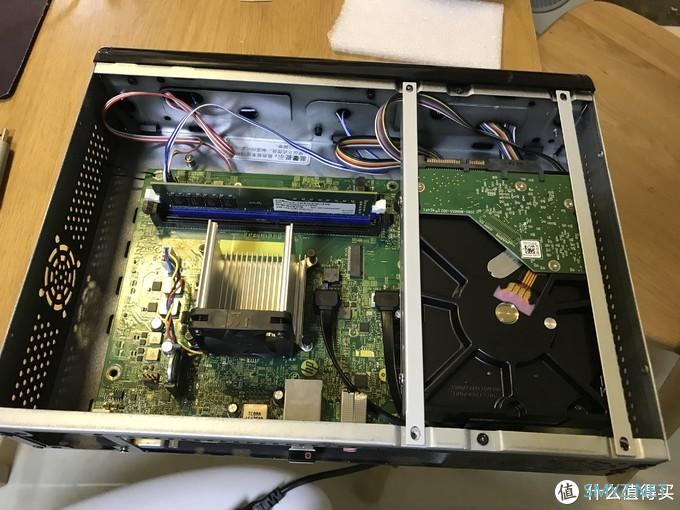

虽然内部不太好看，但总算顺利装好了。也恰好这个主板是DC供电，免去了安装内置电源，否则连腾挪的空间都没有。

使用感受

关于装机，这里有一个失败的经验和大家分享一下，试机的时候尝试想要在一个古董笔记本SATA1硬盘上装win10，安装完成之后死活启动不了卡在win10转圈的地方，重复数次都是一样，都开始怀疑是不是主板问题了，最后换了个SSD问题立马解决。理论上如果HDD速度不够最多影响启动速度，不至于一直卡在转圈处...

系统上理论上是可以用win7的，不过出于插帧的需求选择win10 ltsc，装好系统后装芯片组、集显、网卡驱动，这里没什么好说的。

这里还有个机器系统的问题，可能有人会说为啥不装个群晖？

对我而言主要有两个原因：一是我需要接电视放视频还要插帧，所以我甚至都不能选择资源占用低的win7或win8，因为缺少相关驱动支持，群晖就更不要说了。二是我经常要下载东西，群晖的下载太渣了。

有人说群晖有好用的APP，不得不说那些APP做的挺傻瓜的，简单易上手，但是只要不那么怕麻烦，win下什么都能做到。

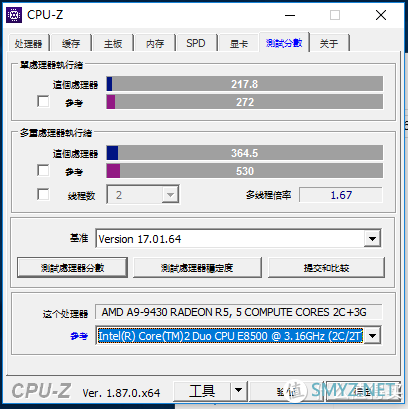

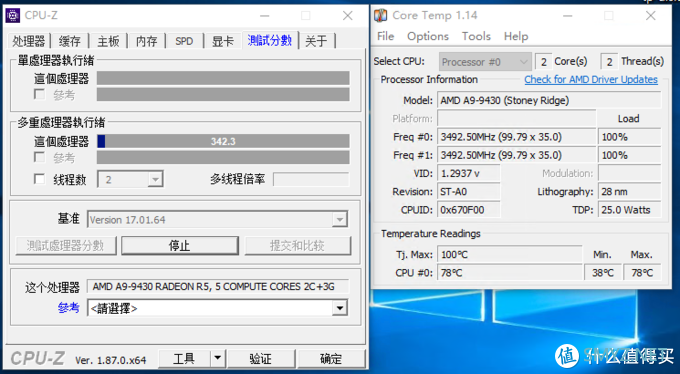

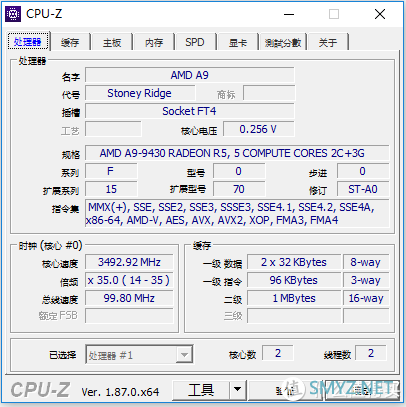

CPU-Z运行截图

CPU-Z

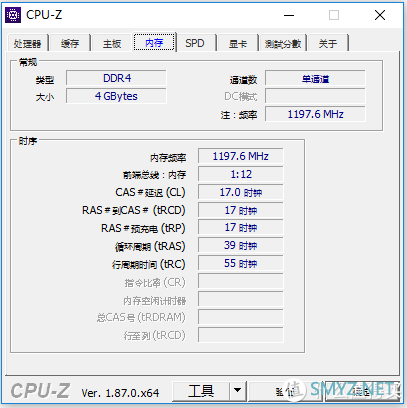

内存是跑在2400频率下的

渣性能，凑合看看

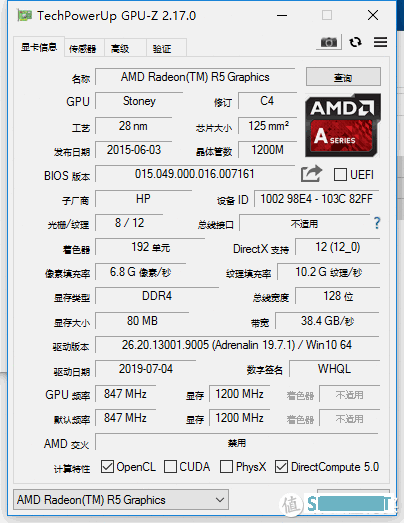

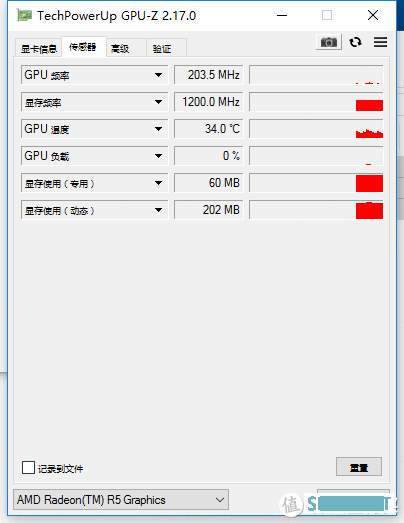

GPU-Z运行截图

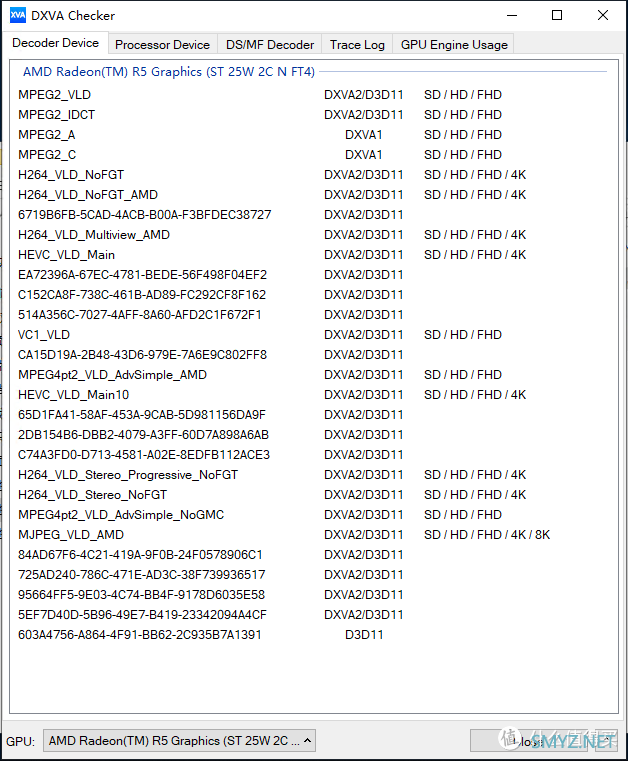

DXVA Checker看看解码能力，4K不在话下

接下来是装机之前我最为关注的视频播放性和视频插帧测试，装好Andrenalin驱动、BRFC(Blue Sky Frame Converter)、拷贝并设置好Potplayer。

视频播放方面，正如DXVA Checker的结果展示，播4K烤鸭（20~60M三种码率@AVC编码）星际穿越（49M@HEVC）和复仇者联盟4（28M@HEVC）和各种1080P预告片，CPU占用不高，GPU占用七八成。

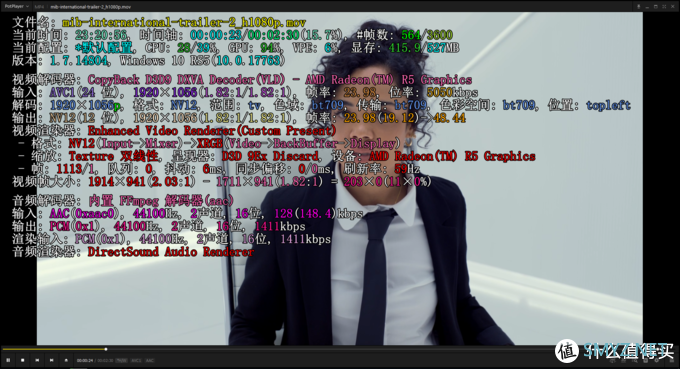

1080P硬解1

1080P硬解

1080P硬解2

1080P硬解

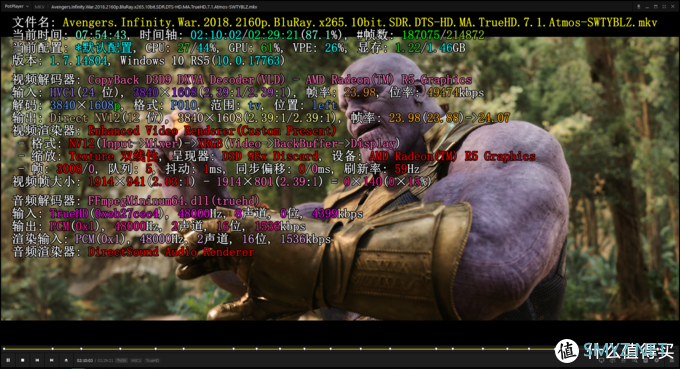

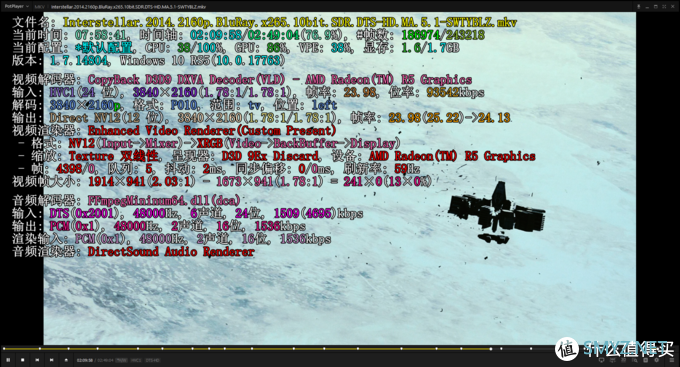

4K硬解1

4K硬解

4K硬解2

4K硬解

插帧的情况则没有那么乐观。

测试下来720P以下的视频插帧到60fps毫无压力，丝般顺滑。

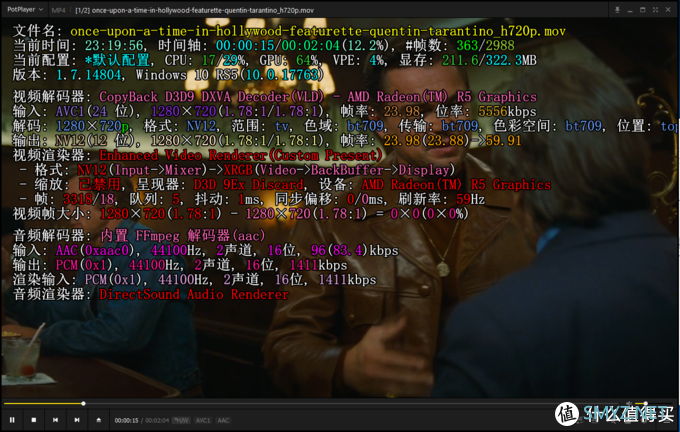

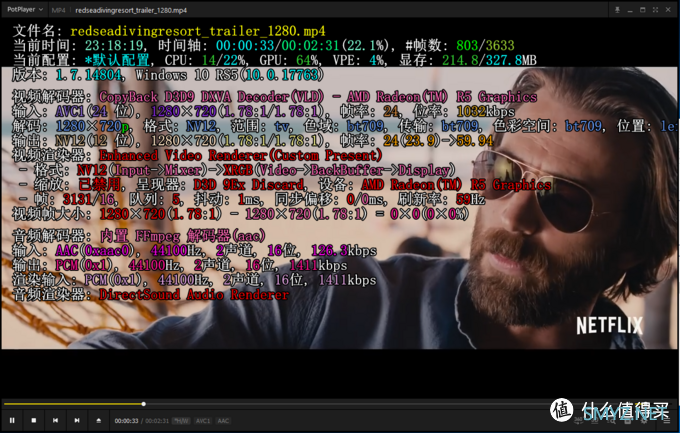

720P插帧1

720P流畅插帧

720P插帧2

720P流畅插帧

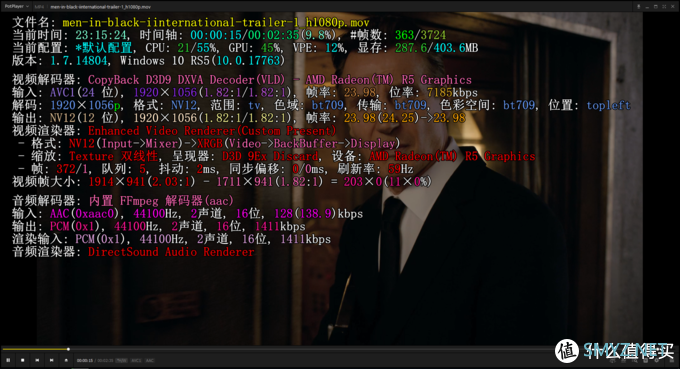

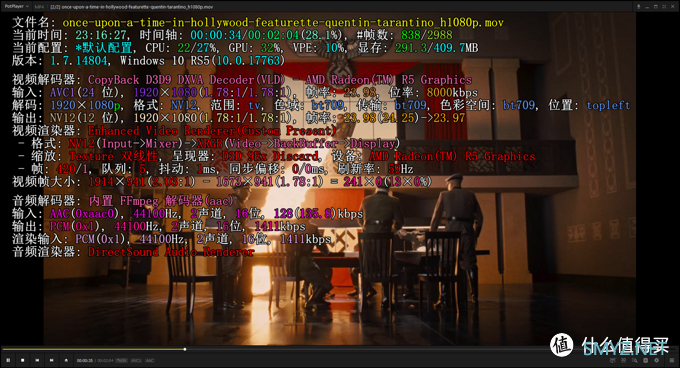

1080P的视频会出现帧率不足导致音画不同步的情况，具体表现为插帧成功应该是59.99之类的帧率，实际只能到达48或者50帧，导致画面拖慢，语音仍然正常，这是mode2模式下。切换到资源相对消耗更小的mode1模式，视频帧数稍微还能再高一两帧，但是依然达不到播放的要求。

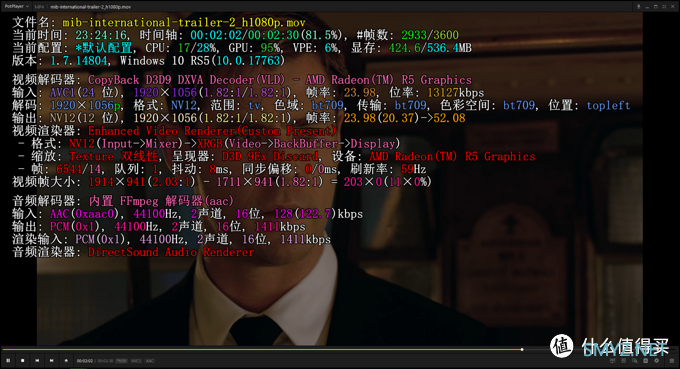

1080P插帧@mode2

brfc mode2

1080P插帧@mode1

brfc mode1

虽然这个结果有点可惜，但是对于200块不到的集成APU主板，只能说是要啥自行车。码率高点的720P在我那古旧的1080P电视上其实效果也还不错。 再者关于APU插帧的讨论在国内兴起基本上是Ryzen上市之后了，之前很少有人折腾这个，本文也算是给后来折腾的人一点参考资料。

同代的A10或者A12哪怕是A6-9500E这种低端U在GPU部分都有着更多的流处理器和计算单元配置，或许就差这么点就能实现1080P的流畅插帧，可惜手上并没有设备能够进行验证，各位有条件的朋友不妨测试下，留言告诉我实际情况。

总结

文末我再简单科普一下Ryzen Ridge之前的APU芯片组，主要是搭载GCN集显的那几款。

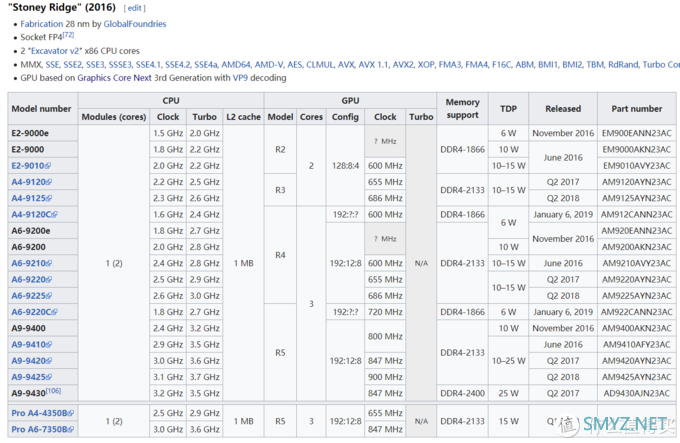

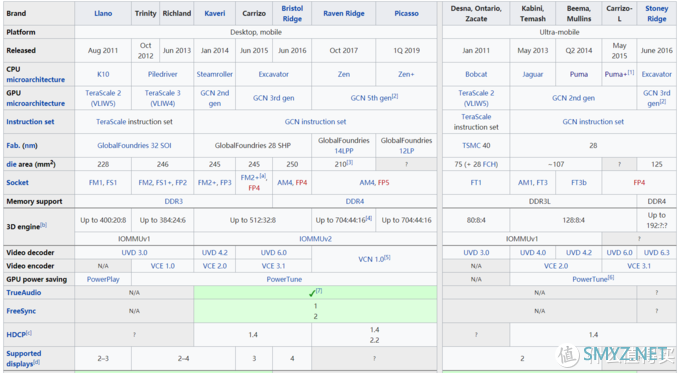

Wiki

搭载GCN价格的集显，从2013年发布至今，按接口主要分成两个平台，一种是可更换的AM4接口，另一种是BGA焊接集成在主板，无法更换的。前者主要是台式机和标压笔记本，后者主要是一些低功耗超级本和少数性能垃圾的骗钱一体机台式机。我说骗钱并不是刻意抹黑，你看我这个板子的产品是17年上市，17年的CPU性能差不多等同于Intel的12年同类低端产品，这不是骗钱是什么...还能扳回一点颜面的是集成GPU比Intel强了不少，究其原因是AMD架构走错了方向并且死守28nm制程。

低电压Stoney Ridge平台发布于2016年，是挖掘机架构+28nm制程的最后产品，我这个A9-9430其实是台式机Bristol Ridge平台A6-9500E的阉割缩水版，在那之后2018年又更新了一个A9-9425，提高了最高睿频和核显频率。

2019年的zen架构Raven Ridge架构使用了新制程新架构大大提高了效能，推出之后一时间各种AMD YES，也是终于翻了身。

如果不是像我这种极限省钱流派，弄个Athlon 200GE+a320tm itx主板，似乎也是不错的选择。

目前新机器已经开始投入使用了，除了挖掘机这个单模块双核双线程再加上高频低能的U比较羸弱，打不过I3之外，其实真正用起来的感受还可以，室温30度的夏天，空载发热只有不到40度，满载十分钟大概78度左右。

机器组好以后我又看了下，如果在恰当的时候上车，除去体积因素和不能插帧，暴风影音播酷云二代（J3455）是个不错的选择，机箱做工不错，台达电源也比较让人放心，双硬盘位页便于后期扩展，可惜出货量不够大再加上JS一阵炒，与性价比绝缘了。

此外，追求4K播放的话，有几个地方需要注意，有些芯片组虽然具备解码4K的能力，但是如果匹配垃圾主板，有可能无法输出，例如有些便宜的a320主板居然和赛扬J集成主板HDMI接口居然是1.3版本，也就是无法输出4K，这个在很多地方写的并不太清楚，时候需要注意一下，避免踩坑。我这个主板的HDMI接口版本是1.4，最大分辨率是4K@30Hz，虽然解码能力是4K60fps，事实上也是无法输出60帧的。不过这个问题其实也很好解决，解码这个事情，交给80块的某讯N1就好了，完美输出4K60Hz，反正也没法插帧！

折腾的经过和大家分享一下，希望能给有需要的人一点启发。
