疫情期间在家办公，天天从早上8:30忙到晚上12:00，一周七天轮轴转，实在需要一些东西来消遣，再加上最近入了PT坑。广泛看了张大妈上有关星际蜗牛的各类文章后，最初先入了个C款单千兆的来玩，后来发现C款适合改造为小钢炮高性能ITX电脑，而B款更适合作为NAS，于是入了两个机箱。再后来，受到这位老哥@暗黑色骨头的启发，搞了个皇帝版13sata的J1900主板，之后就是本文的内容了。最终成果是能容纳12个3.5寸硬盘+2个2.5寸硬盘，整体体积大约长38cm，高20cm，深26cm。下面直接进入改造主题
1、安装皇帝版的1号机箱改造

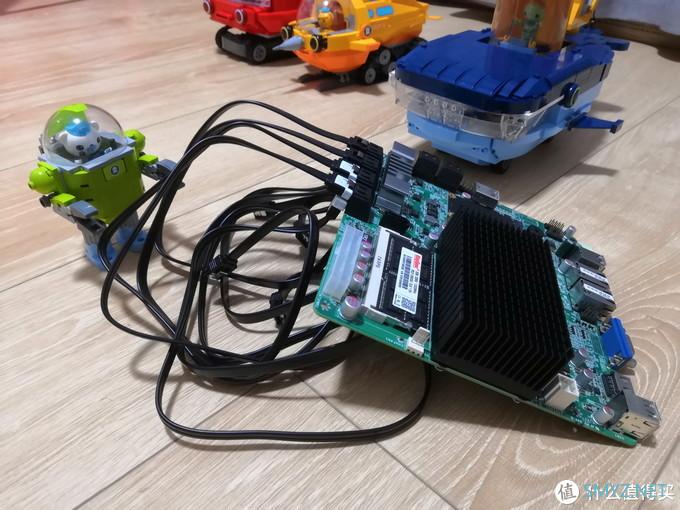

由于原本B款机箱只能容纳17*17的主板，而我这块13sata的皇帝版主板是17*19的（有17*17的13sata皇帝版卖，但是贵很多），因此就要做好凸出来的准备。先看看主角吧，J1900 13SATA皇帝版，很像八爪鱼啊。注意这板在群晖下有4个sata口认不出来，要认全的话需要装win10用驱动总裁搜驱动。

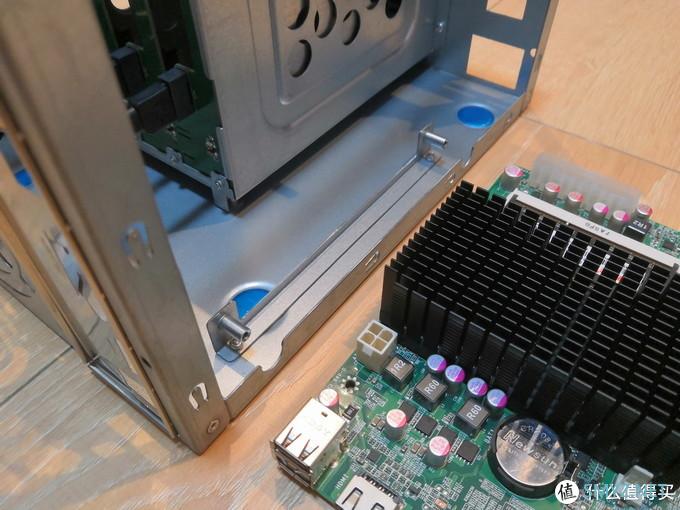

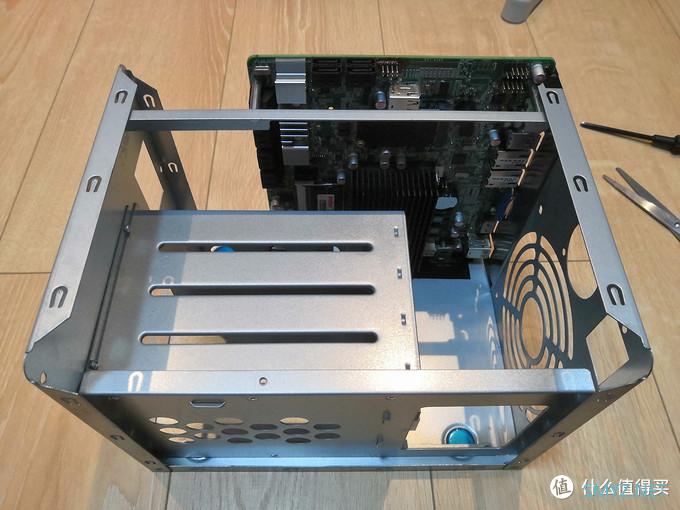

在装入1号B款机箱的时候，会发现B款底部固定主板部件中间的金属横条会挡住皇帝版的安装，所以首先要除去！
机箱下面那条杠，导致皇帝版无法正常安装。

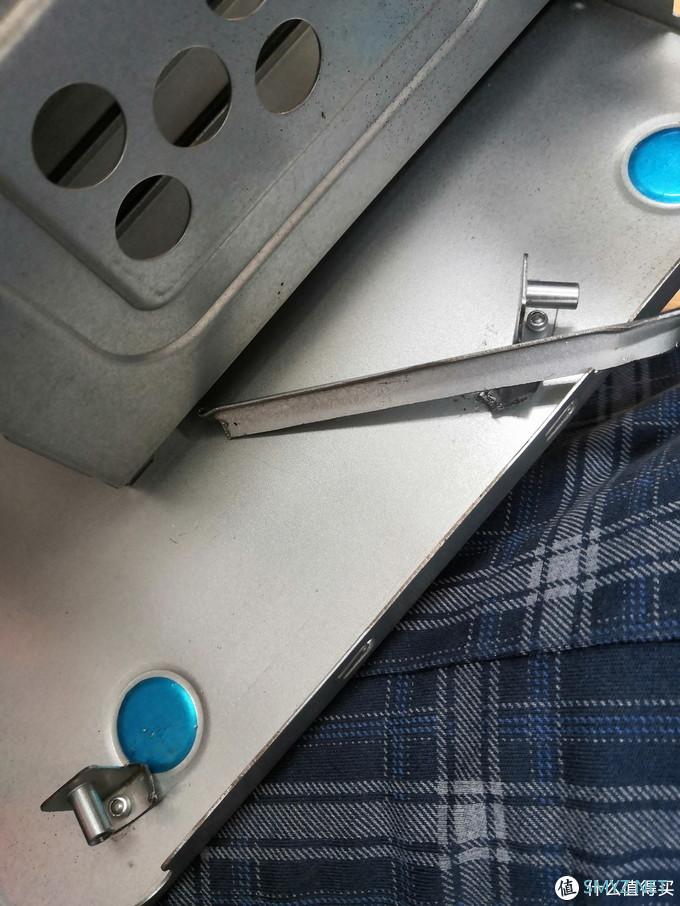

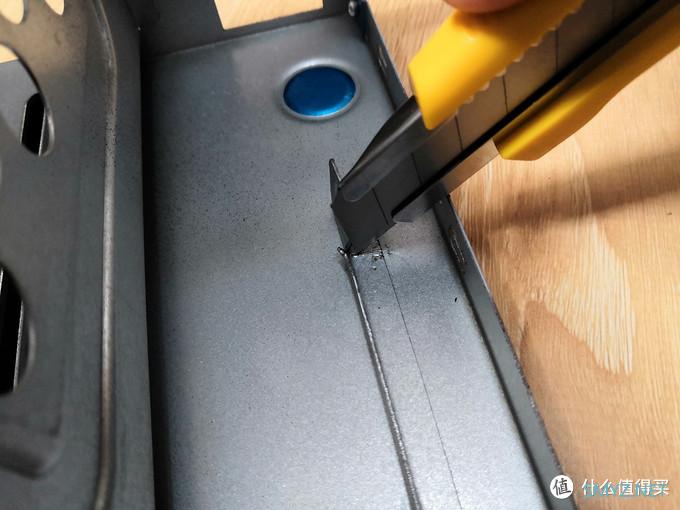

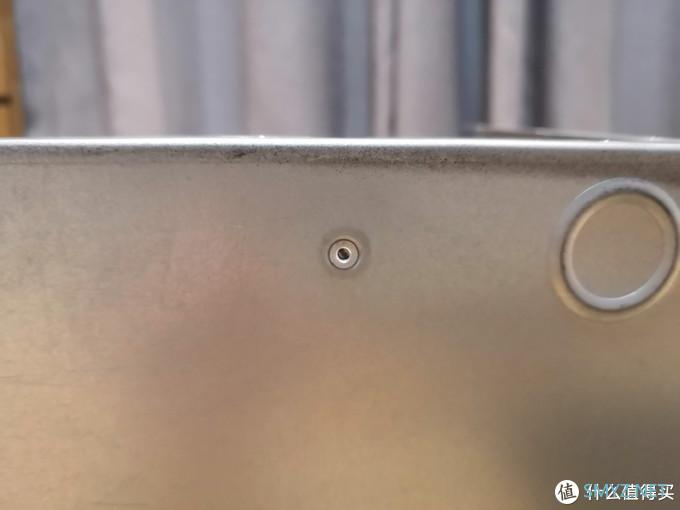

而且是通过铆钉固定的！除了暴力破坏，没别的办法……上工具！

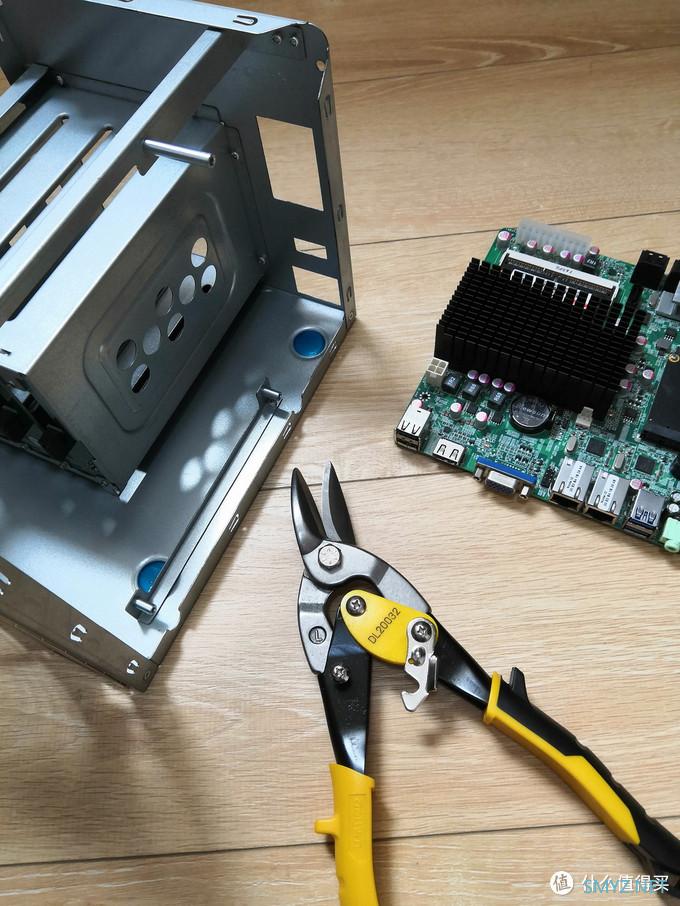

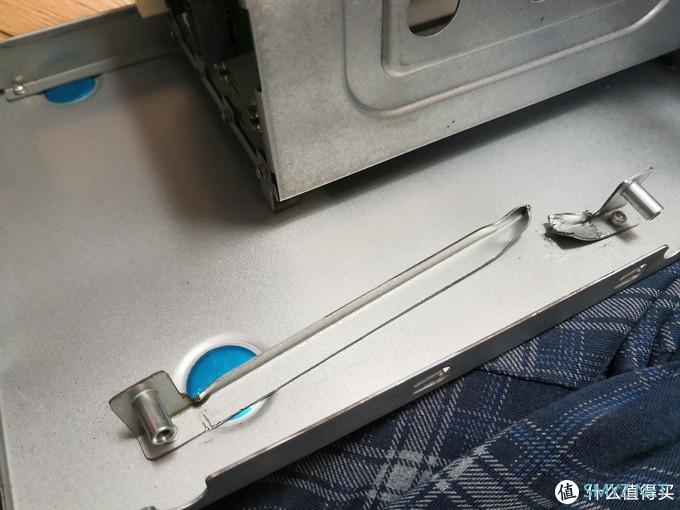

上金属剪！干掉它。

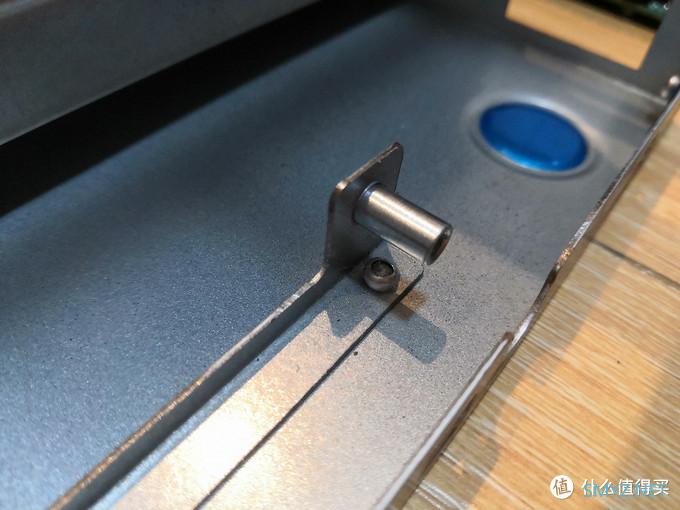

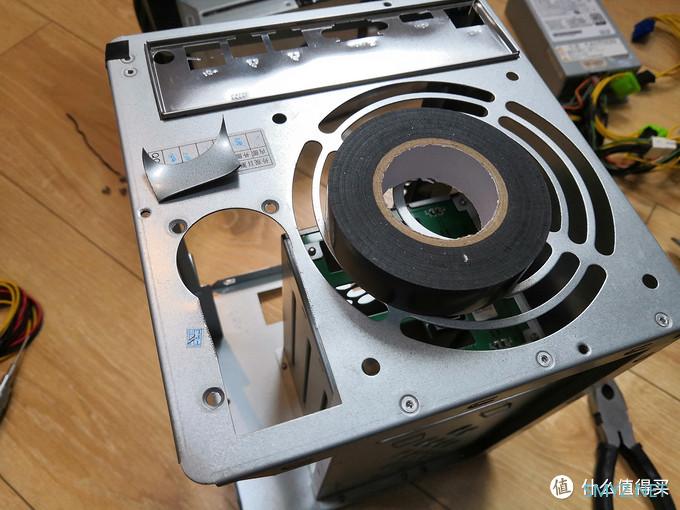

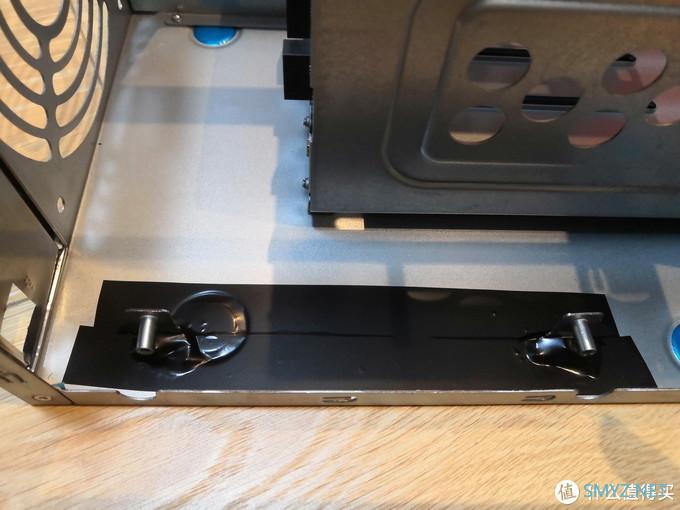

然后用绝缘胶布稍微保护和固定一下这两个用来固定主板的螺口。

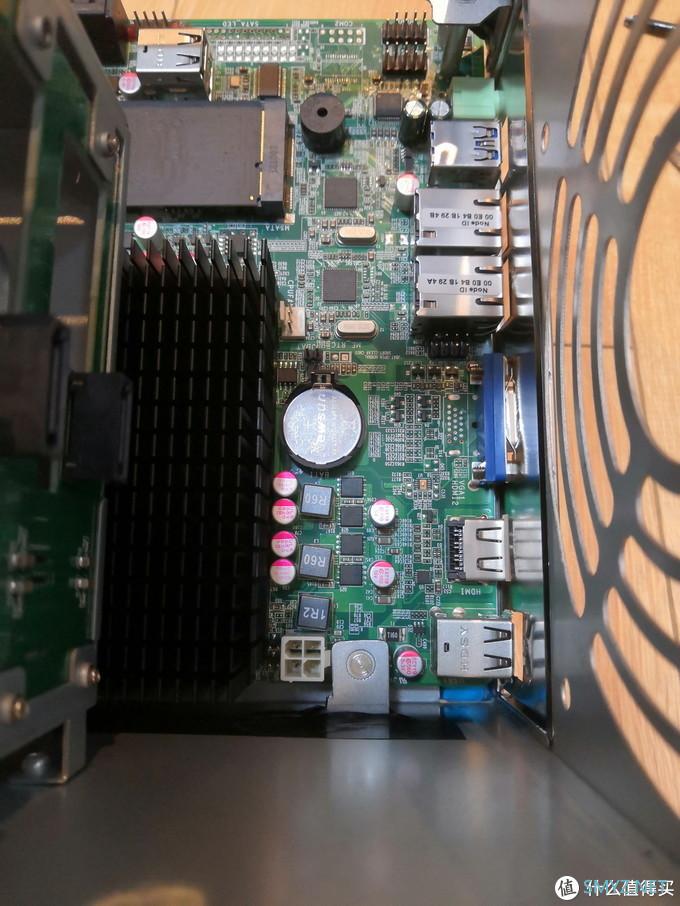

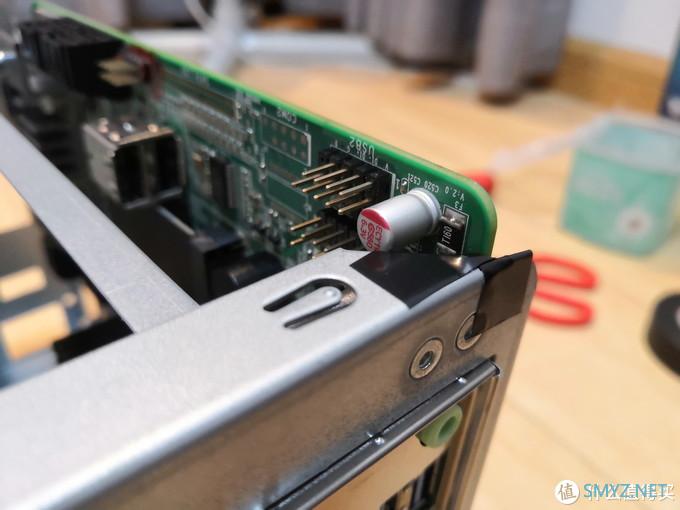

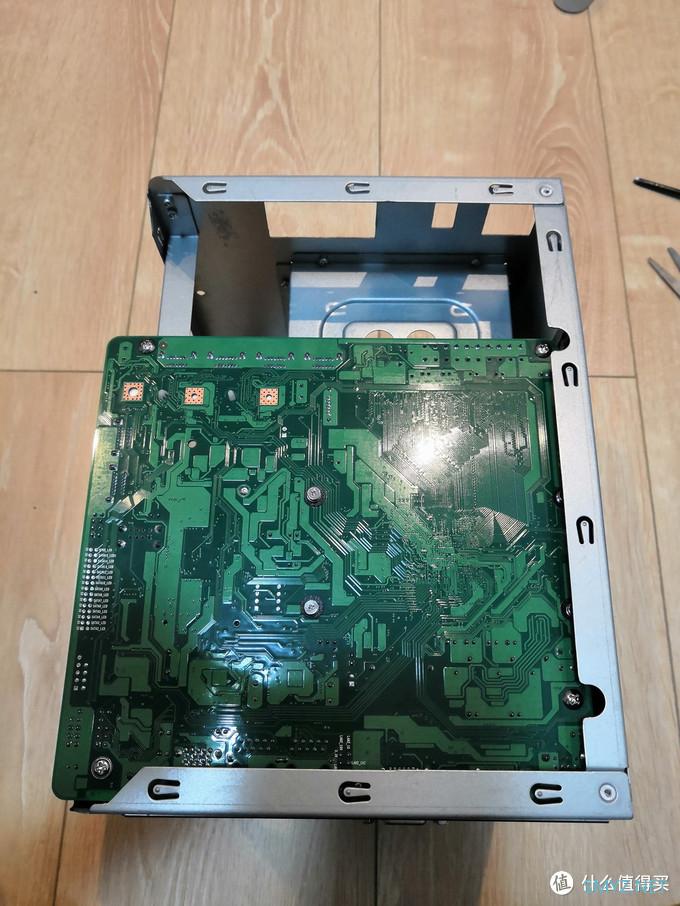

最后装上主板，是这样子的，可以看到比机箱稍微高了1cm左右，原先的机箱会顶着那个电容，稍微把机箱边缘用金属剪减掉一点就好了，然后绝缘胶布包上。
2、电源改造

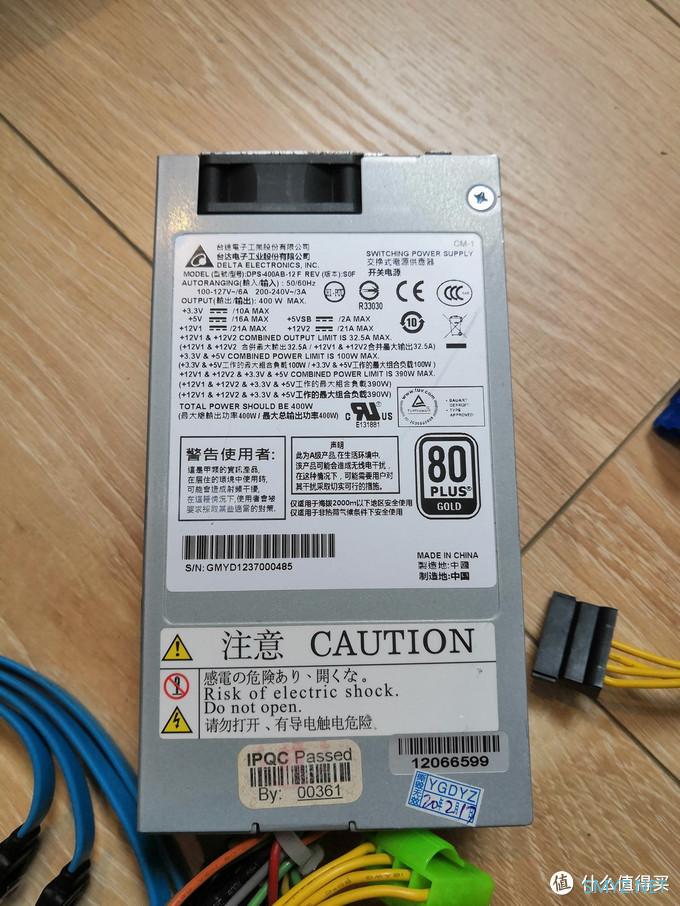

电源我用的是淘宝改好的台达400W小1U金牌电源，单路12V输出最大21A，两路12V同时输出最大32.5A，也就是390W，拿来带十几块硬盘足够了。但是卖家发货的时候忘记把两路12V输出同时放在大4D口和SATA口上了，所以还得改针，让大4D口和SATA口供电由两路12V共同提供。

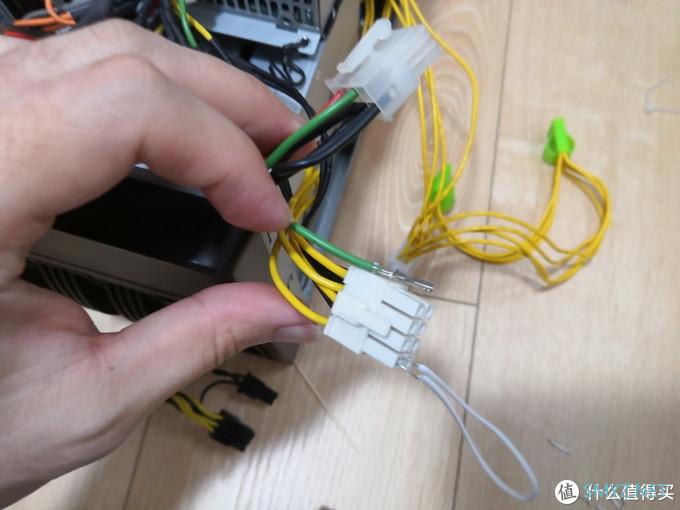

家里没有回形针，只好用这种金属绑带来弄，折腾了半天终于搞好了……累出一身汗
这样子就实现了不论是大4D口，还是SATA供电口，都是由两路12V同时来供电的，稳。
3、蜗牛合体！

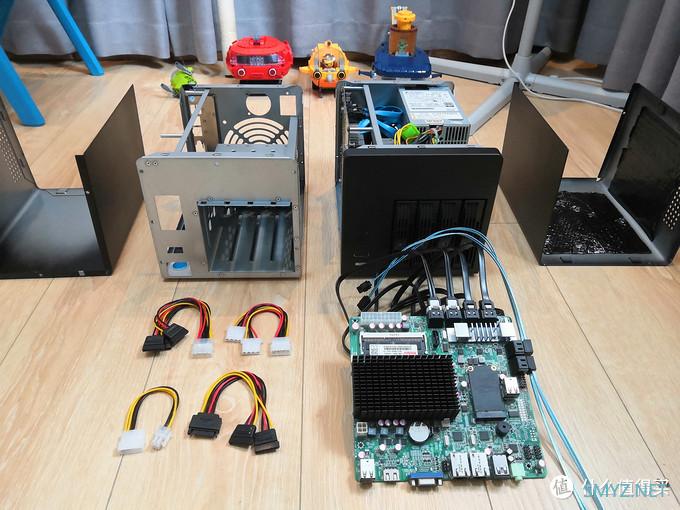

终于到合体的时刻了，先上全家福，其中已经在B款上的是原先的蜗牛主板，准备把13SATA的皇帝版换上去，同时那一堆供电扩展线也是为了满足多个硬盘的供电需求。

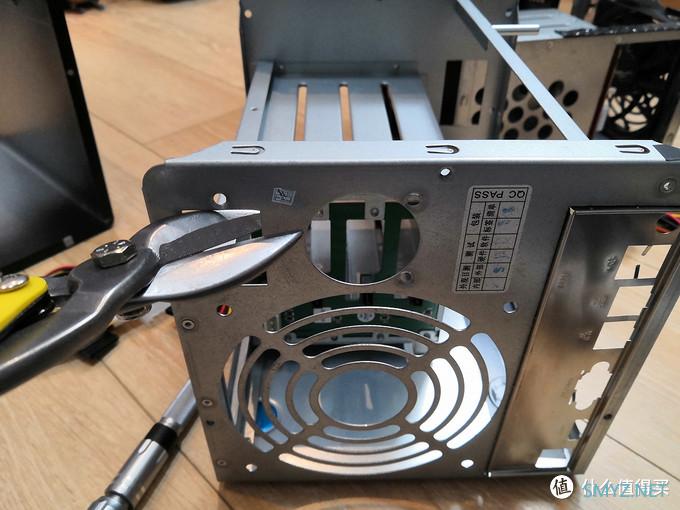

开始对2号B款机箱改造，首先把后面这个减掉，扩大散热空间（1号的也要剪掉，否则台达400W电源风扇会被挡住）。

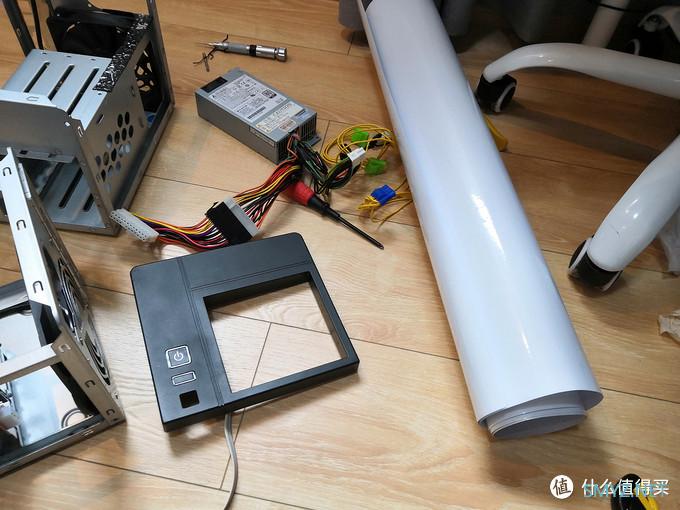

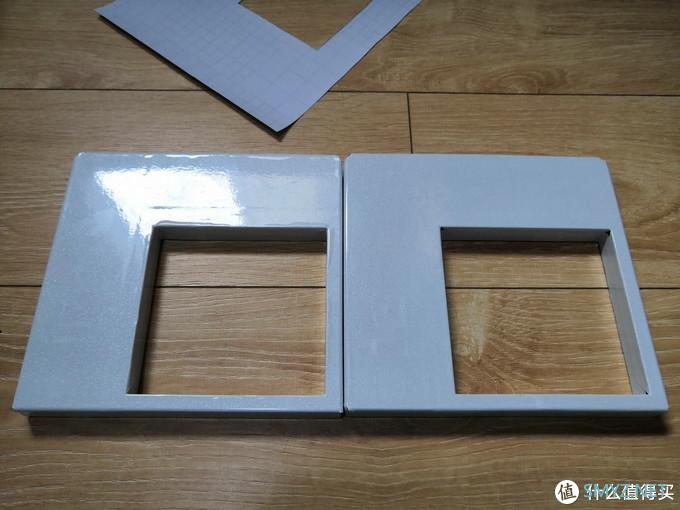

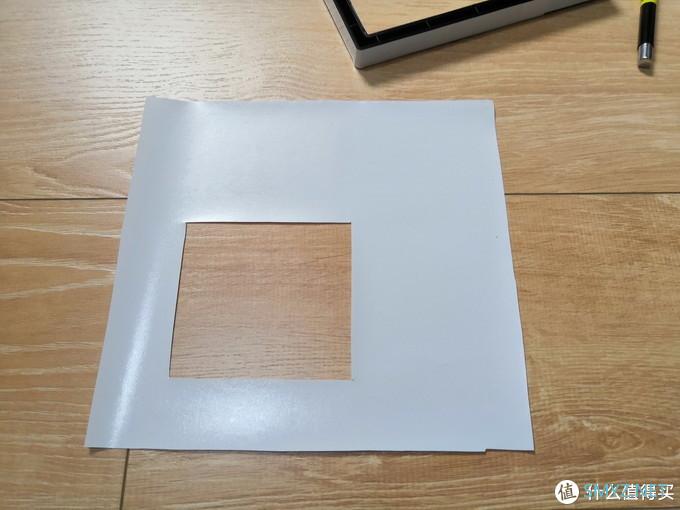

然后对前面板进行美化。因为喷漆很臭而且家里有小朋友，所以选择了用老婆之前买的厨房防油污PVC贴纸，老婆买了白色和粉色（好吧本来想用粉色的）。量好尺寸，挖孔，粘贴，搞定！

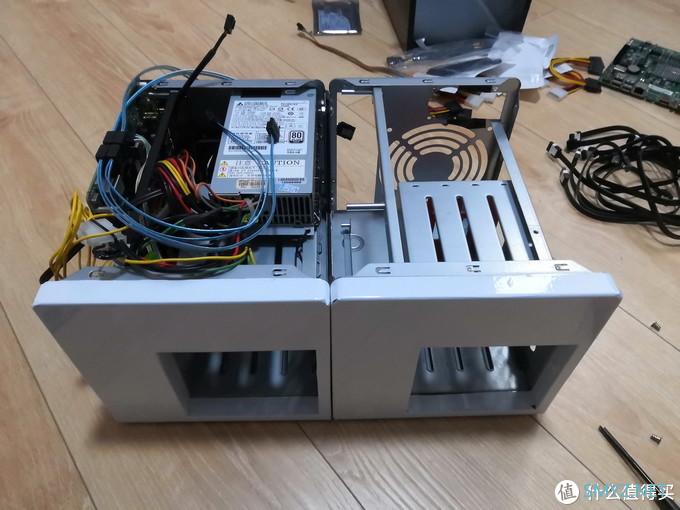

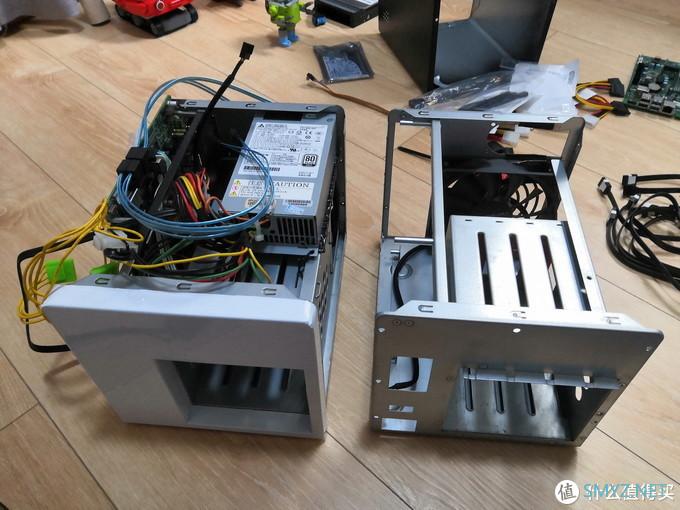

合体前夕……此时已经把皇帝版主板和电源装上1号B款机箱了，可以看到此时还是采融那个99元3个的风扇，后期就换成乔思伯日蚀光污染了。

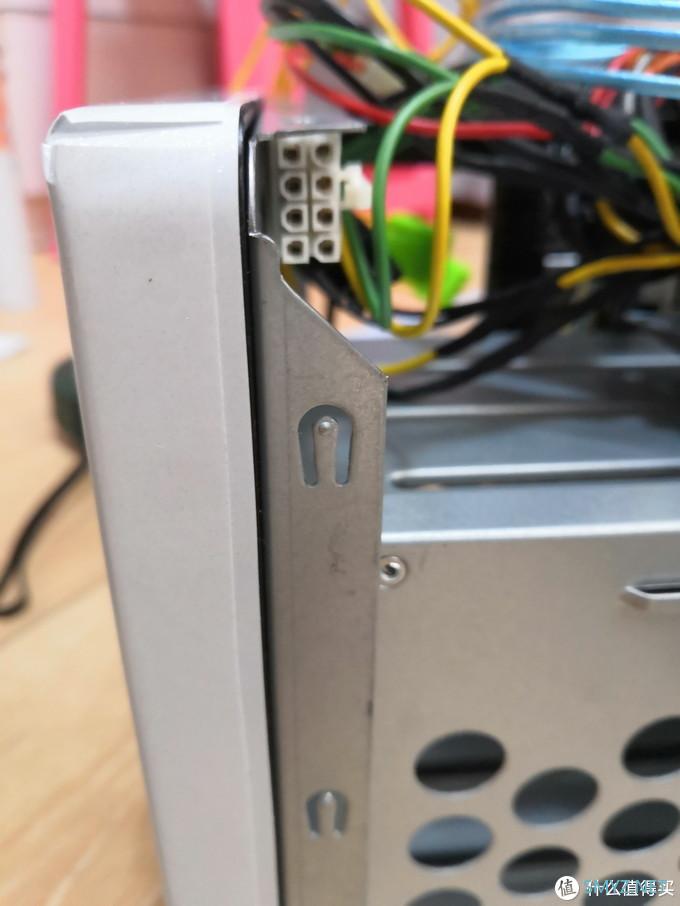

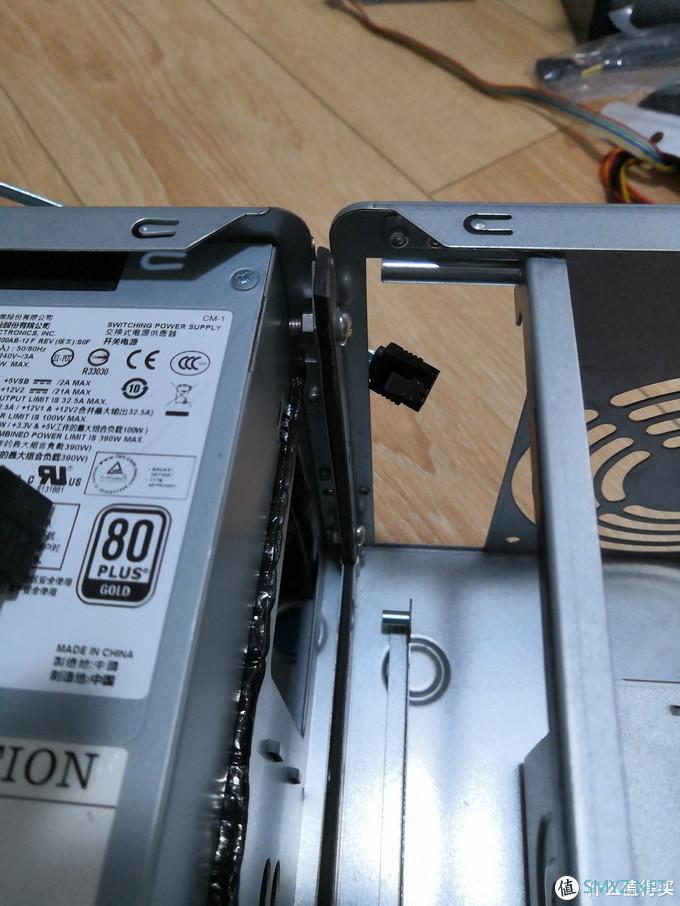

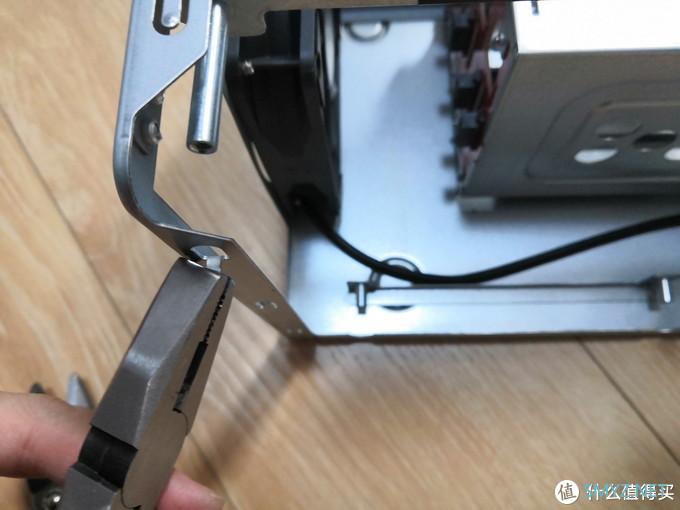

可以看到机箱侧面有这种结构，用老虎钳弄掉，然后用5mm螺丝螺母固定！

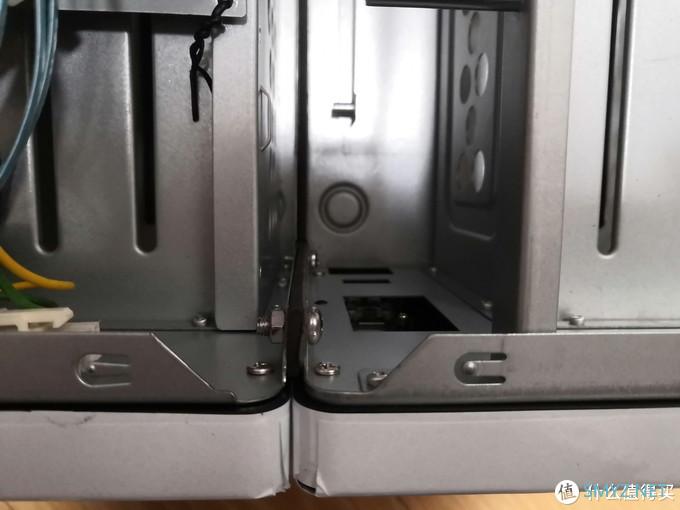

边框和底部都可以固定，就看个人手艺了……（因为有的地方很狭小，根本没法通过十字螺丝刀去固定，只能放弃）

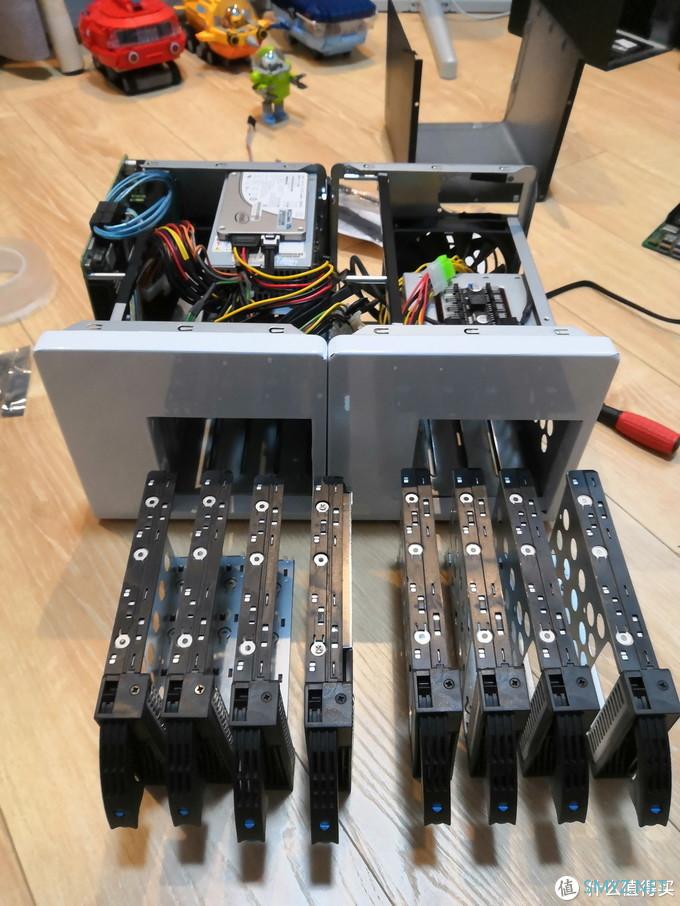

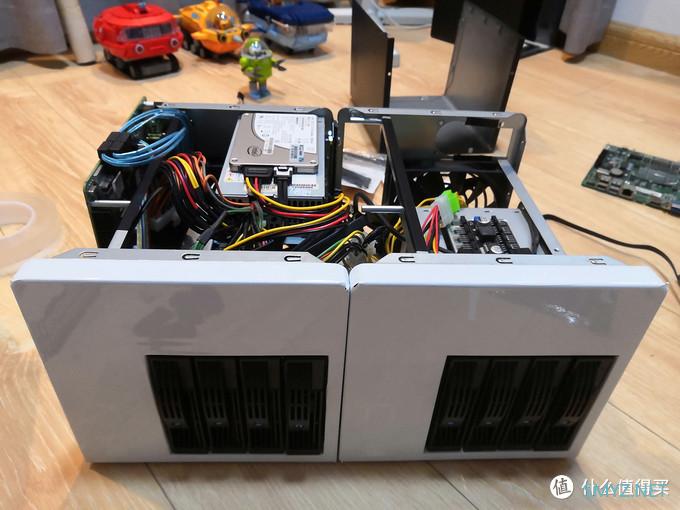

合体成功，初具造型！！

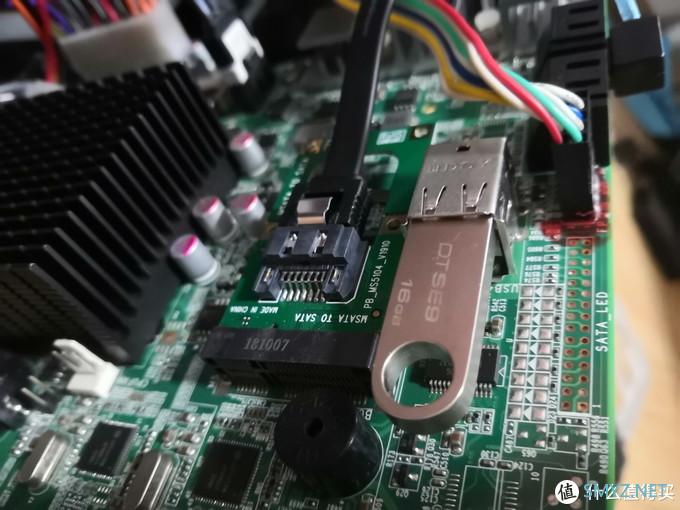

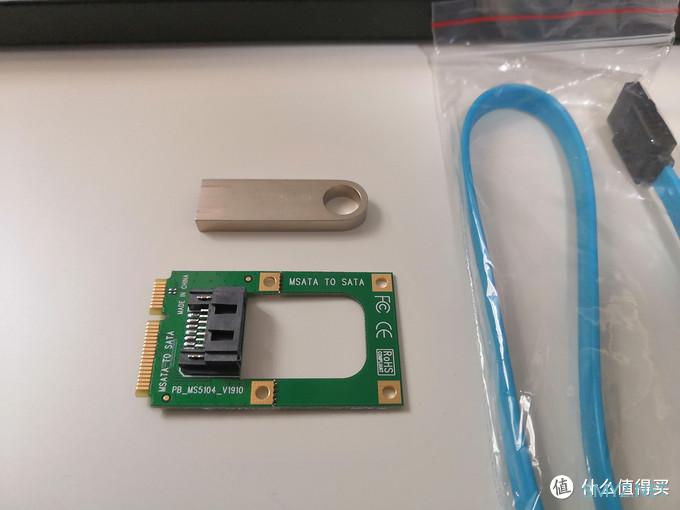

为了扩大连体蜗牛的存储容量，通过msata转接卡转为sata，进而可以接大硬盘，然后通过U盘引导群晖。

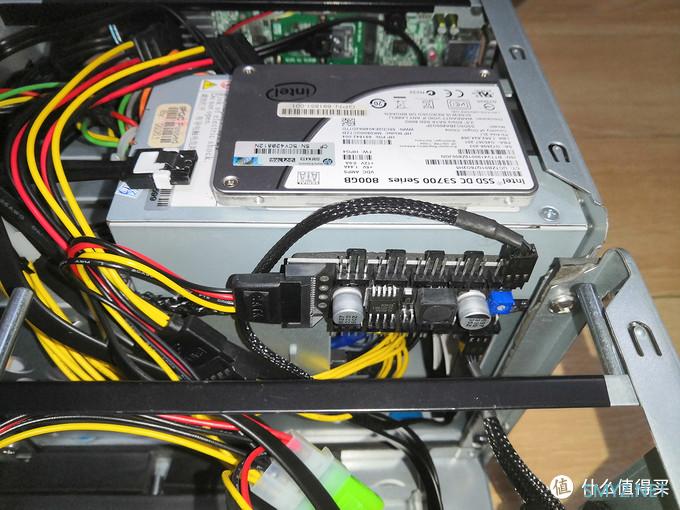

然后再把以前限制的风扇调速模块拿出来，粘在这个位置。可以看到我上了一块S3700固态，在它上面还可以再放一块2.5寸硬盘。

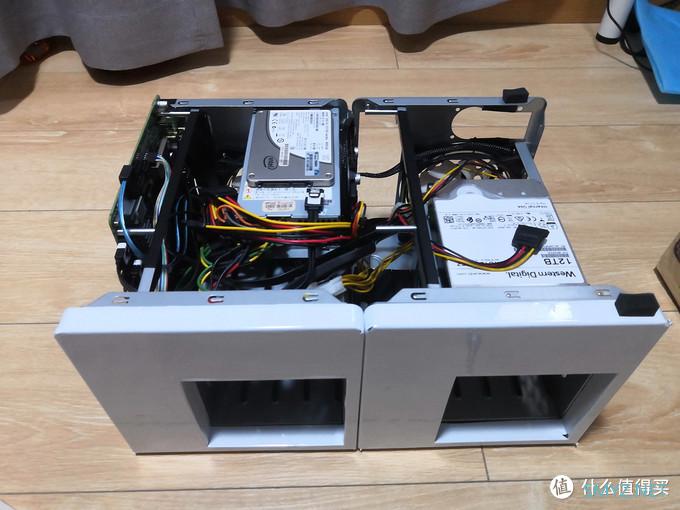

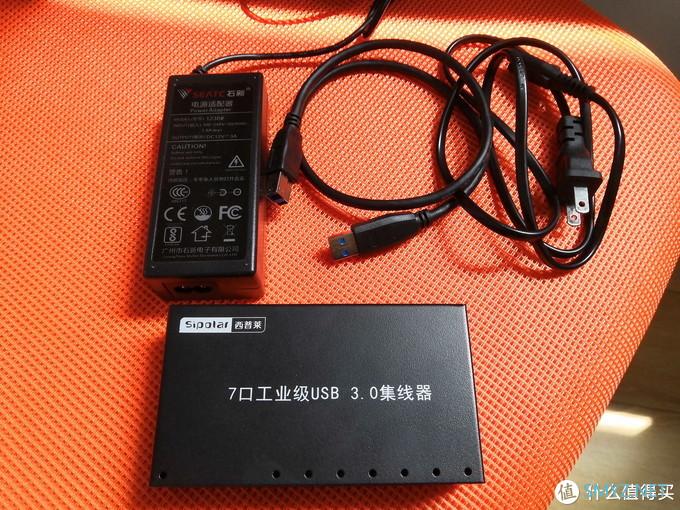

然后在2号B款机箱硬盘笼的上方可以放2块3.5寸硬盘，硬盘笼的侧面，也就是2号B款机箱原先装主板那个位置，还可以再竖着放2块3.5寸硬盘，至于怎么固定？超级双面胶大法好！！目前数的话是12个3.5寸硬盘加2个2.5寸硬盘，但实际2.5寸硬盘还可以装在很多缝隙地方……至于主板没这么多口的问题，通过USB外置硬盘扩（拆掉USB外置硬盘盒子，只用里面的转换芯片）！
4、完全体——侧透连体蜗牛！

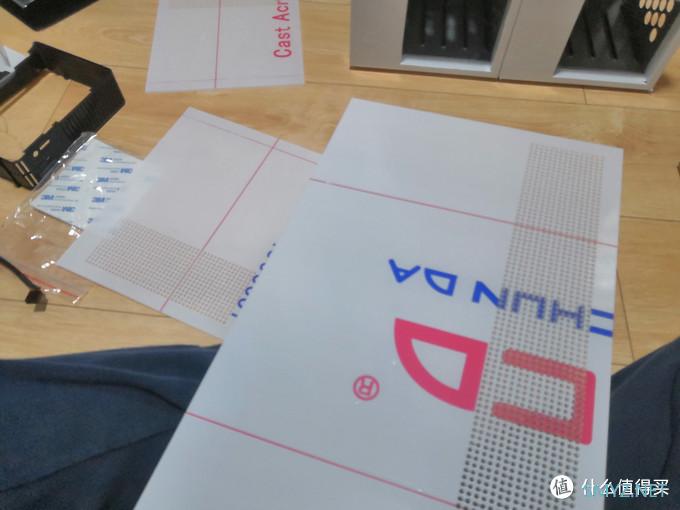

由于主板本来就比机箱顶部高，而且还有一根sata线是接在顶部的sata口，所以整体比机箱边缘高了1.7cm左右，原先的机箱顶盖用不了了（我也懒得去把它敲平拼凑在一起了）。正好想到何不直接弄个侧透连体蜗牛？于是定制好散热孔，2mm直径，间隔2mm。下单，2天后定制的侧透亚克力板到了。

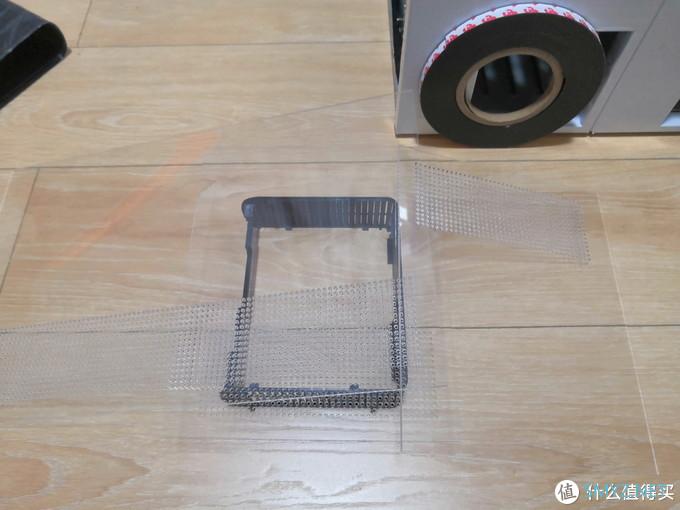

顺便把后面防尘网剪裁好，用3m磁条吸附在2号B款机箱的缺口部位。

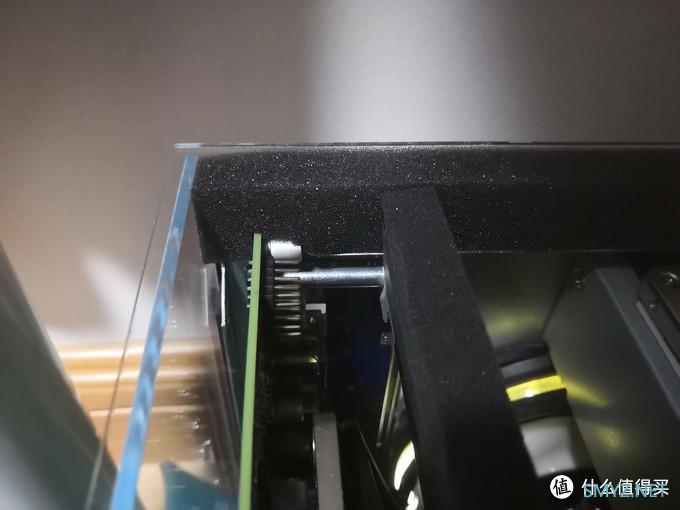

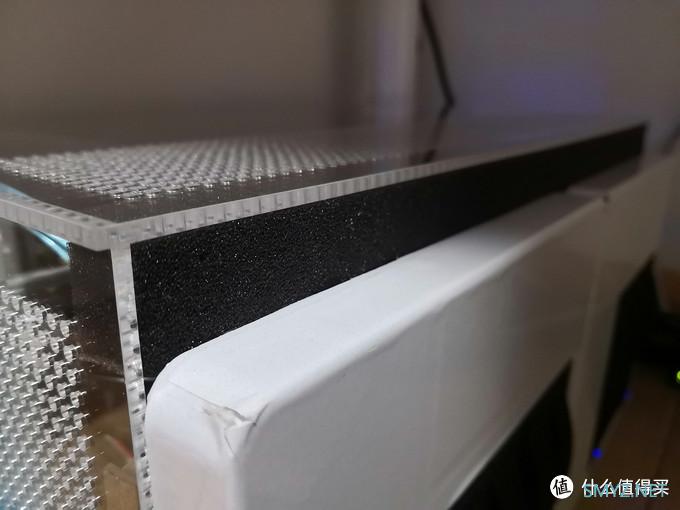

利用海绵贴在机箱边缘和内部横梁上，然后放上顶部的亚克力板。侧面的亚克力板则是通过3m磁铁条吸附在机箱边框上，总体来看还是很稳的。
外观展示

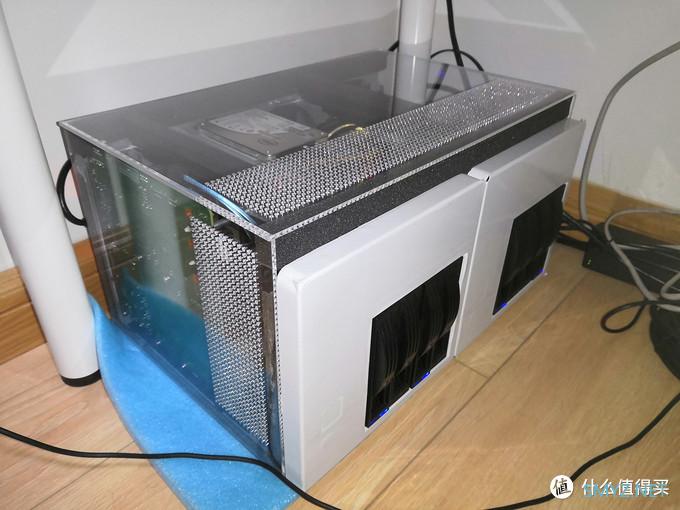

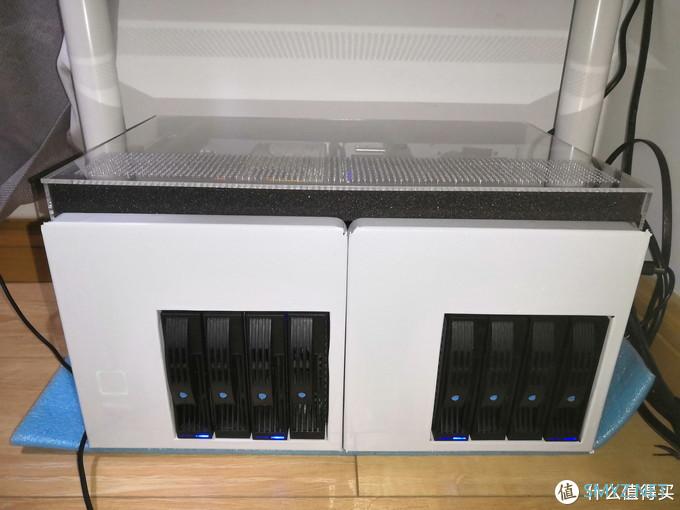

最终完成体，感觉还是不错的，黑白配。
下一步就是对散热稍微再改造一下，也就是把正面USB口、开关口那几个不用的拆掉，在厨房贴纸那挖空，装上防尘网，令机箱内部前后风道通畅。
