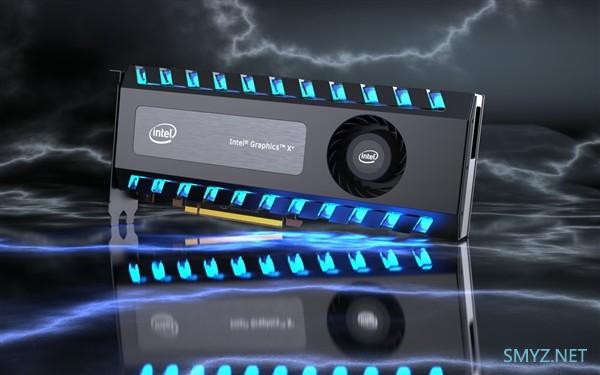

Intel正在打造基于Xe架构的独立显卡产品，首款开发样卡DG1我们已经见过，不过定位较为入门，主要面向1080P网游。
日前，老外从Inel Iris Plus的开源编程文档中发现了DG2的蛛丝马迹，它基于Xe_HP打造，HP是High Performance（高性能）的缩写，与DG1的Xe_LP（Low Power）核心截然不同。
驱动文档似乎还暗示了DG2的EU单元（相当于NVIDIA SM流处理器集群）配置信息，如下:
- iDG2HP512 = "Intel(R) UHD Graphics,Gen12 HP DG2" "gfx-driver-ci-master-2624"
- iDG2HP256 = "Intel(R) UHD Graphics,Gen12 HP DG2" "gfx-driver-ci-master-2624"
- iDG2HP128 = "Intel(R) UHD Graphics,Gen12 HP DG2" "gfx-driver-ci-master-2624"
简单翻译下，DG2设计了三种EU规模，分别是128个、256个和512个。此前，DG1配置了96个EU，单精度浮点2~3TFlops。结合此次又是高能核心，512 EU的DG2显卡摸到10~15TFLOPS难度不大。
早先有爆料称，Xe_HP的每组EU中有8颗流处理器，所以512 EU可换算为4096颗流处理器。另外，Xe_HP支持MCM，最大4芯，也就是16384颗流处理器。
这样解释就说通了，不论是游戏显卡还是性能密度更极限的数据中心加速卡，Xe架构都能支撑。
如此的实力，况且又基于Intel 7nm EUV工艺打造，消费级领域叫板NVIDA Ampere、AMD RDNA2/CDNA应该不成问题。
