创作立场声明：这个本子其实最早是当初我爸给我那SONY摔稀碎之后了解的，但是实际使用起来发现虽然摔不坏但是……时隔两年，除了偶尔户外活动以外，很少把这个本子拿出来这样好好的用了。今天心血来潮用了之后感觉有点卡而且热于是给它大保健一下。
两年前，在我还在进修发展期间，我们群（当时我刚刚组建图吧垃圾王的大刀队，专门对付奸商的）有个小伙子来找我们说是要卖电脑。当时正好我作为垃圾佬笔记本电脑比较短缺嘛，然后就把当时那个本子给收过来了。

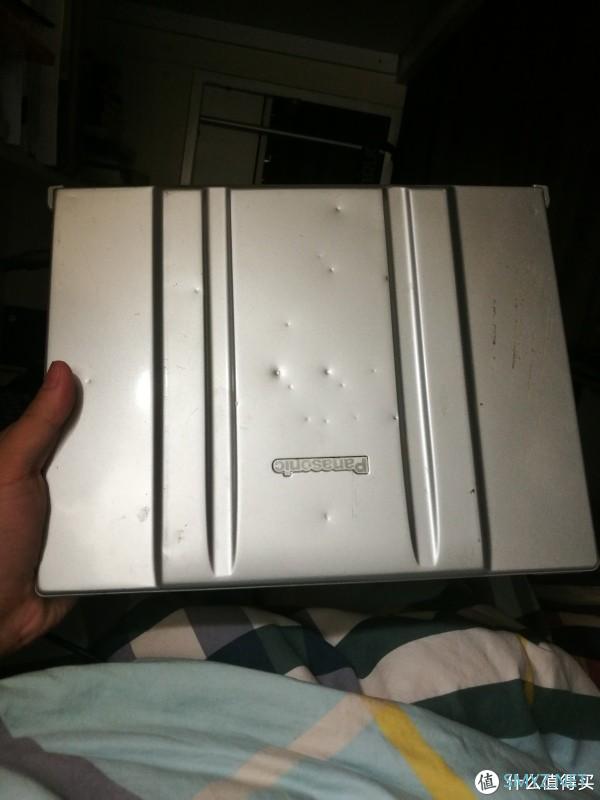

就这款 看上面的弹坑不知道的还以为防弹笔记本
当时是100包邮还送了光杆电源——对，没有线的电源
各方位外观图

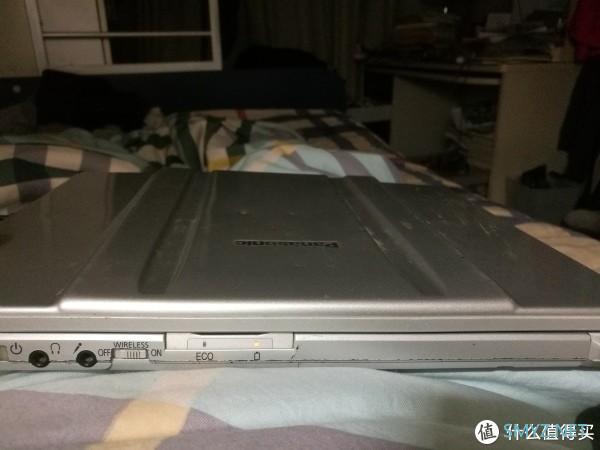

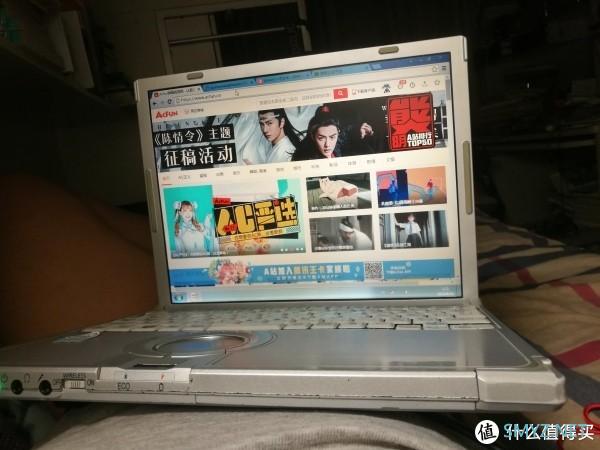

正面 A壳有种汽车引擎盖的设计感，也许结构强度更强

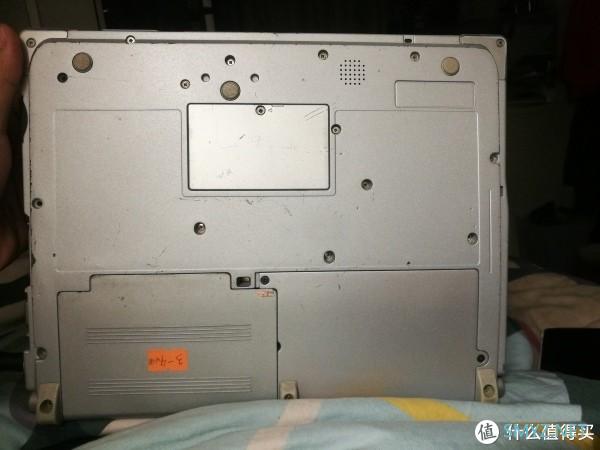

底面 单声道喇叭，音质很蔡真实听个响 内存有小盖可以拆但是看起盖子也为了结构强度丝毫没有考虑到可能的散热需要 非常迷惑的是这机器底壳连个进气口都没有，倒是可以放心大胆的室外使用放在土地上

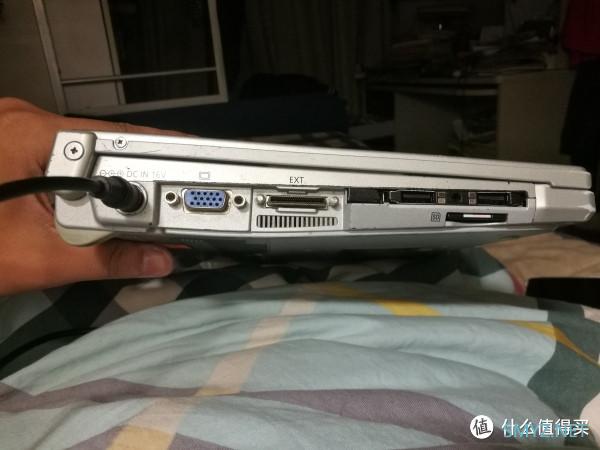

左面，可以看到有特殊的EXT口，这个貌似扩展功能很多但是买不到了
PC卡是老版的扩展卡，并不是EXPRESS卡所以只能出USB2.0，没用

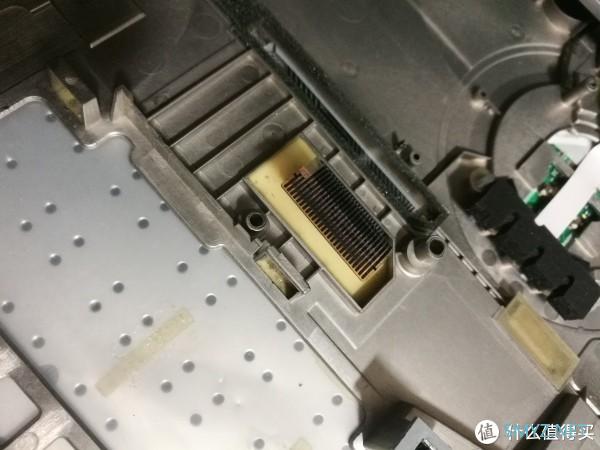

整个机器最骚的是只有风扇出风口没有进风口（风从哪来？？？）

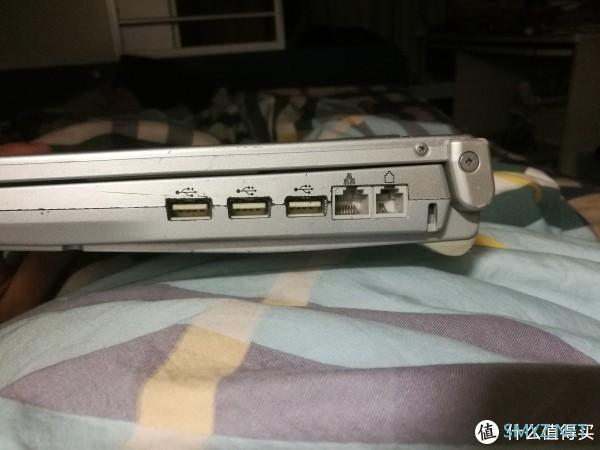

右面接口也很简洁 三个USB，一个网线电话线
本子其实很轻（1KG左右）也很薄（以那个年代的标准）
纯日文键盘，说实在的码子的手感比IBM THINKPAD差远了，就是聊胜于无。这种日语键盘至今咱也不会用，不知道怎么输入日文，所以现在打假名都用软键盘 而且因为机器时不时会卡所以现在码字还是习惯用X200，效率高能省不少时间的

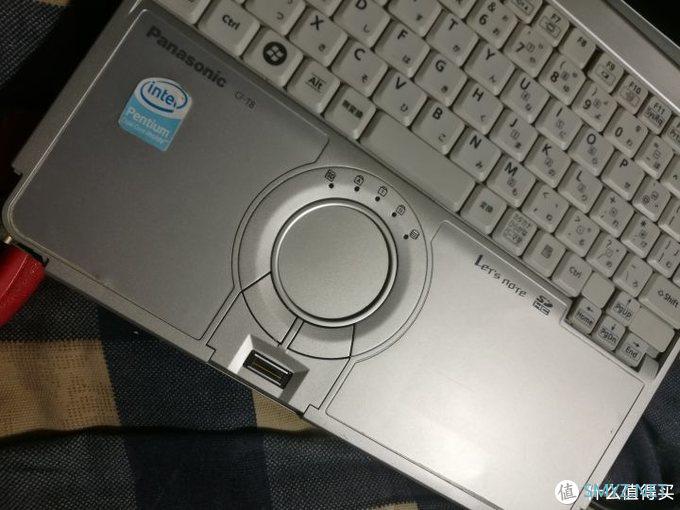

圆形的触控板也很有特点，然而使用起来比TRACKPOINT小红点指点杆差远了 底下是红外的指纹识别

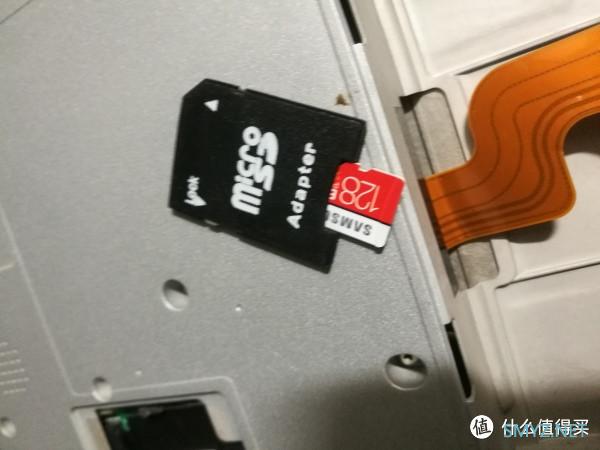

虽然标称SDHC但是128G的卡也能使用

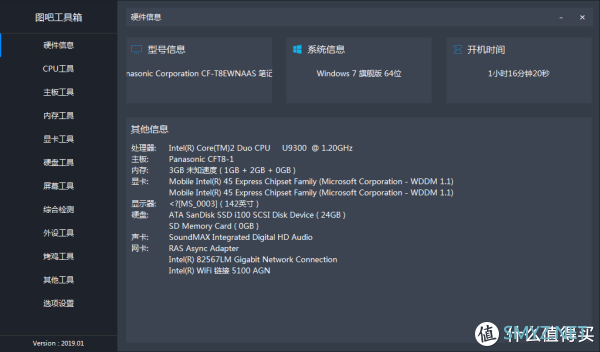

硬件整体就是这样的水平 机器很多硬件用的都是系统内查不出型号的零件，比如屏幕
但是兲宝上可以找到，果然世界上最好的搜索引擎

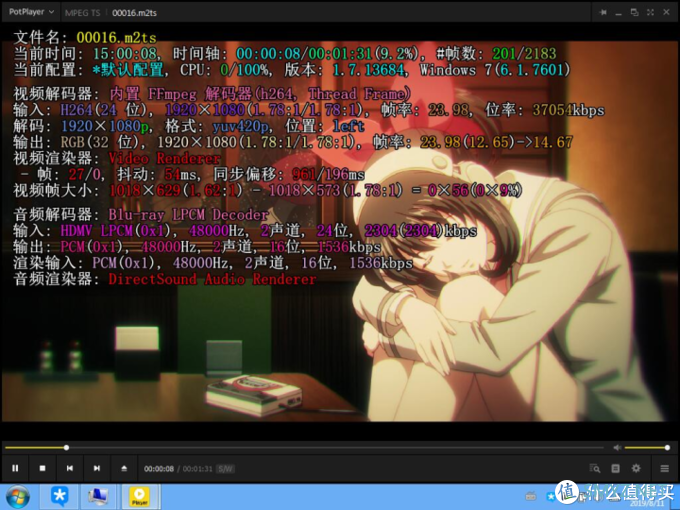

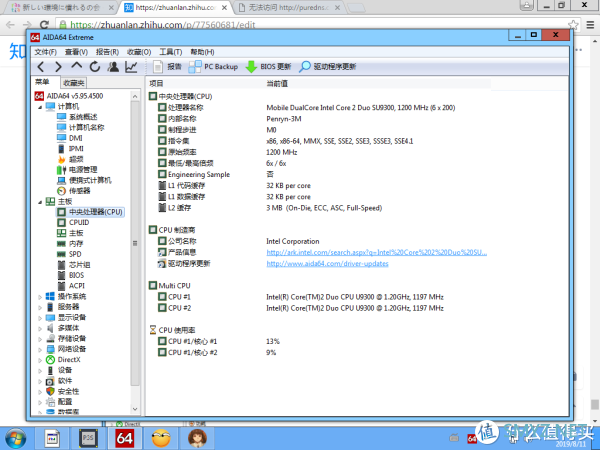

800FSB的U，说白了和T8100一个平台架构但是超低电压低功耗的平台，和X200的P8400 P8600 P8700比低了一代，差了不少事 集成显卡并不能软解任何H264片源，所以看片高画质基本会卡成狗，H265 1080P意外的卡到可以接受
实际处理日常事务也会卡，因为散热非常小所以……
即使看H264也会很卡，完全没有影音性能 基本就出门搞无线电的时候会用吧 实际上对我来说续航还有点过剩，用X200加扩容电池就正好

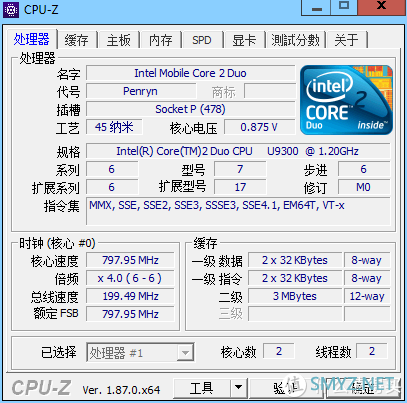

虽然倍频看着是锁了但是实际上可以在800M和1.2G之间变频
CPU是当年45nm工艺800总线的系列CPU的低功耗超低电压版本，别说SU96000都干不过SL9300（然而都摸不到T8100的边），SU9300就连SU7300都打不过，所以说要么怎么说买X200不要带S的L9300，如果是买标准的X200的话即使是P8300也能超出去T8300一截摸摸T8300的屁股了，要是有P8600就更能吊打了 所以X200S用的L9300虽然没有U9300这么弱好歹6M L2但是也比X200的P8400要低一代，也是800总线的旧架构，这点也要特别注意。
然而光是看排名CPU是肥肠蔡的,还不如X60的T2400 T2300 光看天梯图甚至没比之前那个100块钱的华硕笔记本的赛扬M单核强多少（实际上还是比那个赛扬M 560强不少的，毕竟双核45nm）

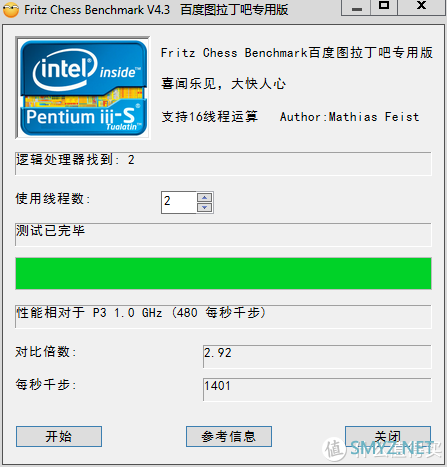

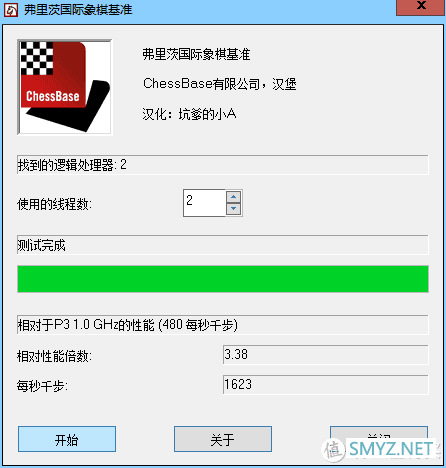

跑分也是非常真实……不过我咋记得以前应该跑5倍差不多，少说应该有4倍吧，不知道是不是记错了
因为日常使用风扇也是不怎么转然后D壳还非常热，所以姑且认为散热传热方面出现了问题故决定拆机清灰换硅脂折腾散热
其实这本子可以改无风扇被动散热，但是实际上性能会更糟，因为D壳压不住这10W U的TDP（这U虽然超低电压但是如果散热良好估计也会有高于10W 的TDP的时候，果然英特尔的TDP就是说着玩的）

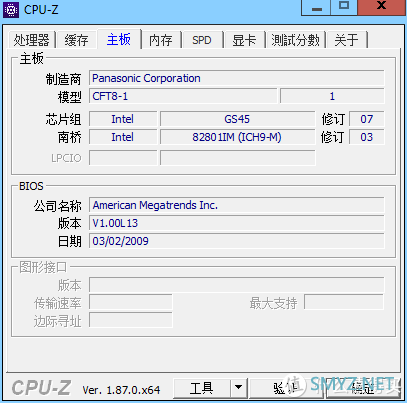

GS45芯片组，既不是PM45也不是GM965 945 集成显卡并不怎么样

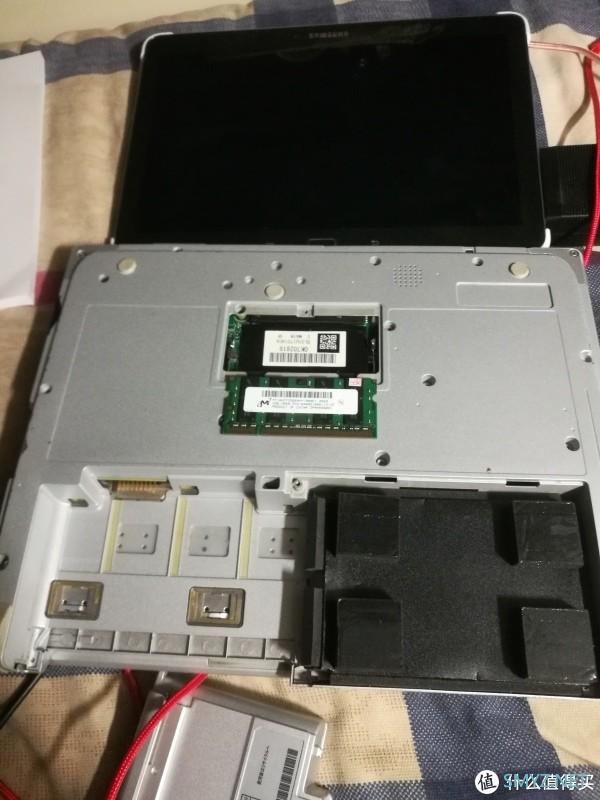

板载1G内存+单DDR2插槽

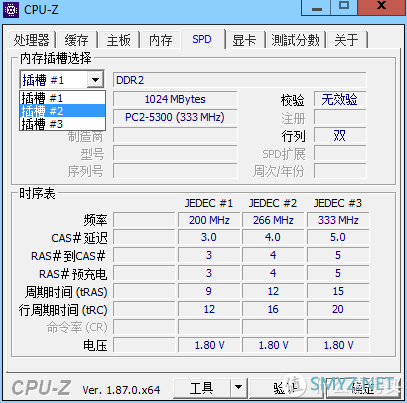

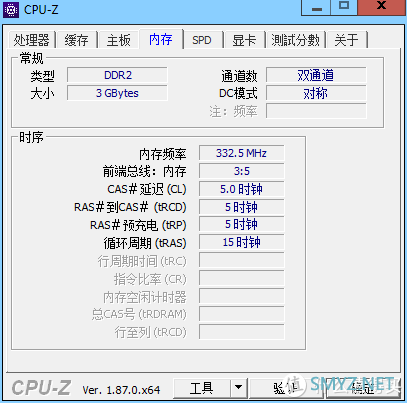

1+2哪来的对称双通道，又是英特尔黑科技？
然而板载的内存还不到800的频率严重拉低了性能，这本子芯片组明明支持到DDR3 1066却只能工作在DDR2 666 最大应该是3G，所以上32位系统也可以 迷惑的是居然还有插槽3，然而并没有看见什么插槽
其实咱以前组建什么图吧垃圾佬的垃圾王大刀队也完全属于偶然吧，以前在对付电磁炮贴吧奸商的时候其实并没有打算组建战斗小组的打算，都是怀柔的打法，以理服人坚持用摆真理的方法说服人。但是当时和我一起的人里面有一个山东枣庄的小伙子叫周广鑫非常大义凛然的支持着我，并且怂恿我去进行群体活动。当时虽然咱的主业不是捡垃圾但是实际上咱作为图吧垃圾佬当时已经接受了AB站的图吧垃圾王头衔了，只不过一直对捡垃圾兴趣不高钱都用来电子DIY了。当时周广鑫看我信不过B站就帮我往B站代投视频稿件来着，然后还一起搞过一些视频创作一起揭秘过奸商，就这么回事。但是这孩子正如圈子里说的一样，还是有点问题的。有句话不是叫国中土耳其嘛，人中就有这么一个周大佬。这孩子脾气非常糟糕而且没有什么安全感，很多时候给人一种潜在的奸商的感觉。因为他解决问题的方法不是讲道理，而是喜欢且特别喜欢聚众发动网络欺凌或者说网络暴力。为什么后来我无论对错，对ACFUN向老UP发动网络暴力的行为如此反感，就是因为这种低劣的手段只有奸商和民科才喜欢用。我们是文明人，我们不做这种不文明的事，也不和做这种事的人为伍。
周广鑫其实人本心不坏，但是在这个电子DIY网圈里面奸商当道的环境里，一个小学出身的人既没有社团又没有足够的社会经验就很容易被人带偏。这孩子经常因为一言不合对圈子里的其他大佬大打出手组团送马造成多人的不满，圈里天怒人怨。还特别喜欢进行霸凌行径。曾经有个岁数和他差不多的对研究永动机有兴趣倾向的人和他接触了一阵子之后就被他发动他自己群里的一群中二学生暴打，甚至人肉出他家的电话进行辱骂，可以说是非常恶劣了。最后被排挤的周“大佬”果然和奸商走到了一起，可悲可叹。总是人心不足，总是遇人不淑。这个故事过一会我会以《我和周广鑫的往事》文章发表，各位勿念。
其实电子DIY圈子尤其是网上是非常恶心的一个环境，有人的地方就有江湖，尔虞我诈是常见的事，问题是怎么在这个圈子里坚持初心与人为善，这才是咱追求的。

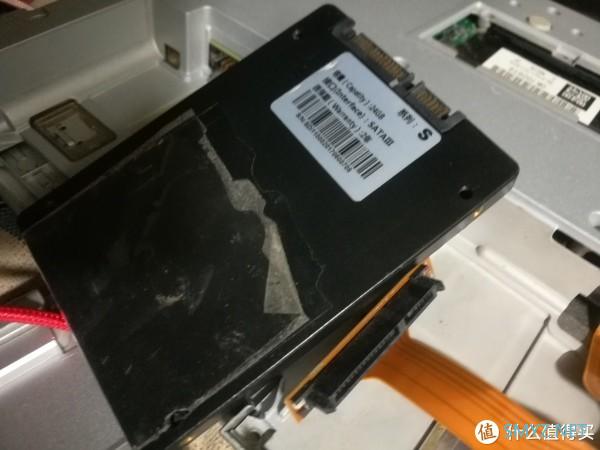

固态硬盘，闪迪I100，当年可不便宜，就这80多
后来闪存降价之后就连这个三星的U3 SD卡128G SDXC都比这个固态便宜了。32g U1卡32包邮还说啥，使劲加吧
这可不是A站白嫖的SD卡，这是后来618活动100包邮的时候撸的，之前那些白嫖来的卡基本都送我小弟了
这机器来的时候就上面已经伊拉克战场成色了，而且主板的BIOS还带锁不仅无法用U盘引导启动还会自动锁定硬盘，所有这个机器上过的硬盘用别的机器都会无法使用。很糟糕的是吧

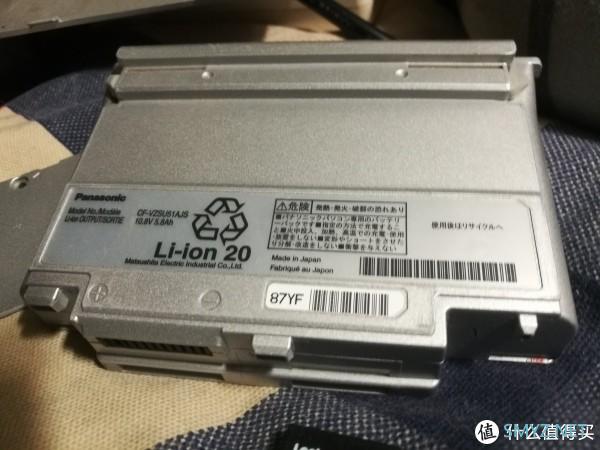

松下的原厂电池，60WH左右，但是因为这本子屏幕很小CPU也很省电所以续航很长，平均5-8小时 然而IBM的本子扩容电池加上光驱位电池续航也保守估计有4-5小时了，所以说商务本和军用本来说的话咱还是更喜欢商务本 然而咱还是收了两块电池，这样理论上续航可以达到3X8=24小时 一句话 咱可以不用但是这种好东西咱不能没有

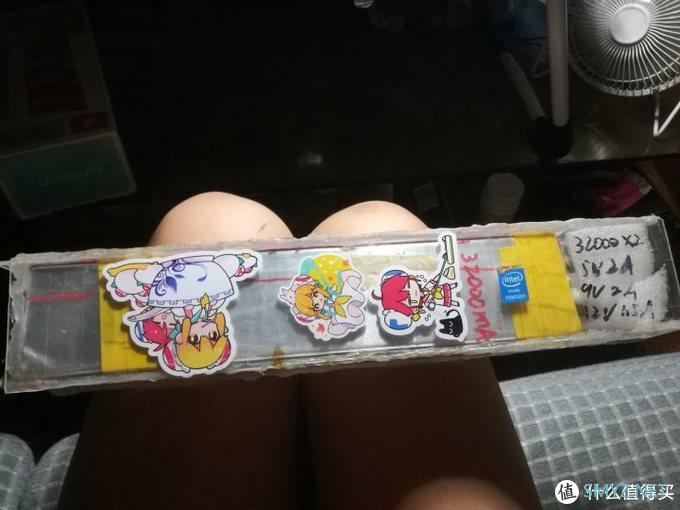

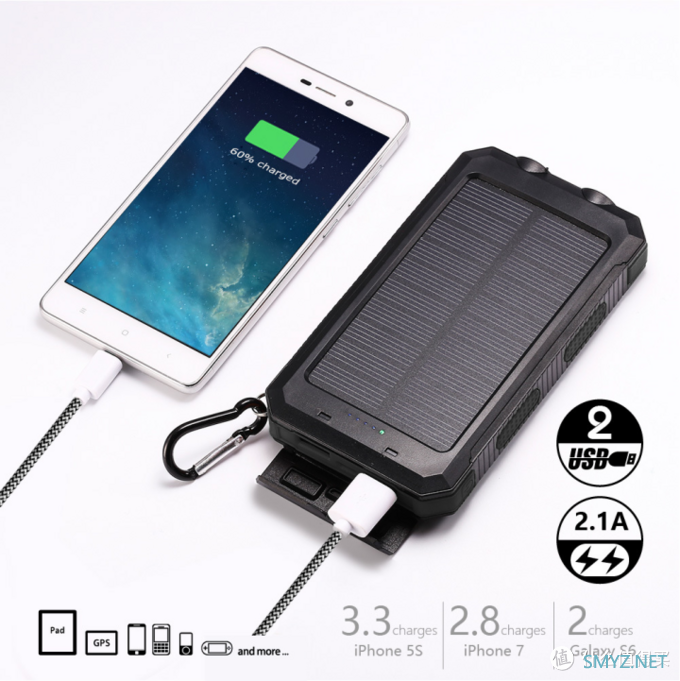

现在军用机市场也依然火爆，从充电宝到手机电脑，通通有着迷惑的性能和浮夸的外观，让人看了不明觉厉实际上用起来感觉没啥太大区别很多还很蛋疼 上图这个充电宝咱就做过，实际上说实在的还不如自己造的充电宝好用呢……一会儿就没电，升压效率太低只有70左右
自制充电宝的教程应该会出吧，其实对我来说出那种教程才叫真的水，我们所的基本个个都会做，就没有一个拿罗马仕炸弹那种丢人充电宝的
要想拆机就得先拿下后盖，需要拆掉D壳所有的螺丝（C壳有三个）
在那之前要退掉电池硬盘和各种外设

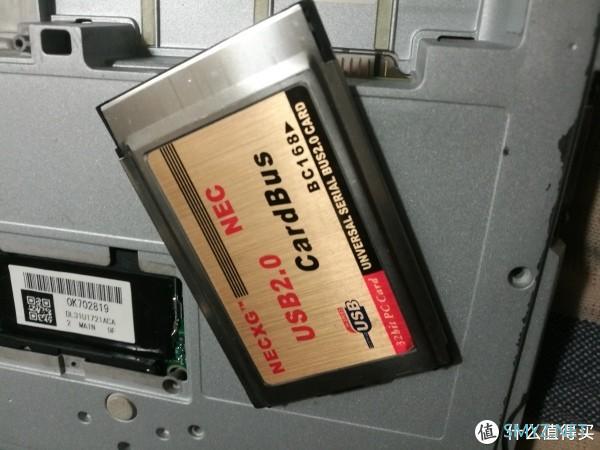

CARDBUS的老PC扩展卡
2.0速度不一定能跑得满，所以机器要是有原装2.0基本就用不上了

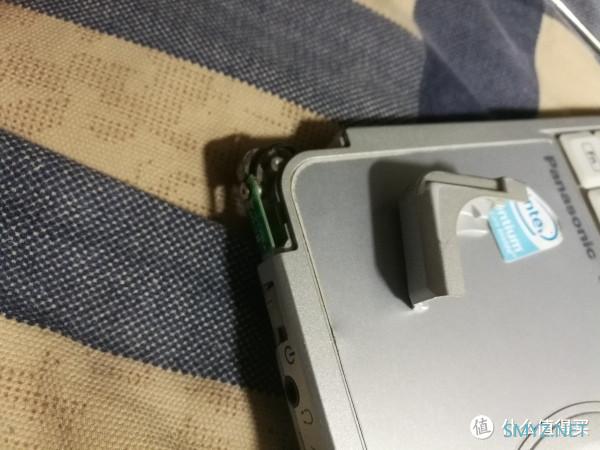

左右两侧的防撞角里面其实是天线，这些也要事先拆掉

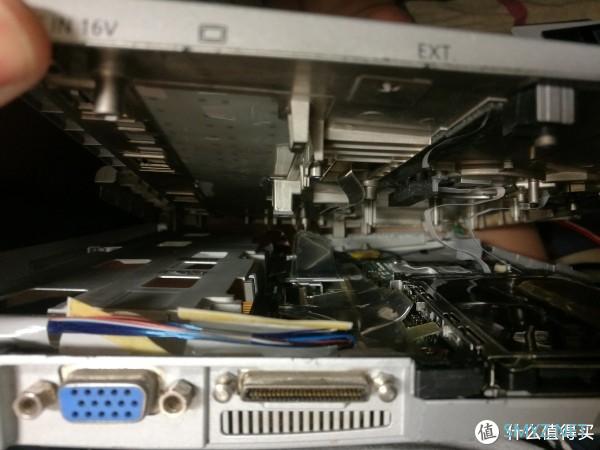

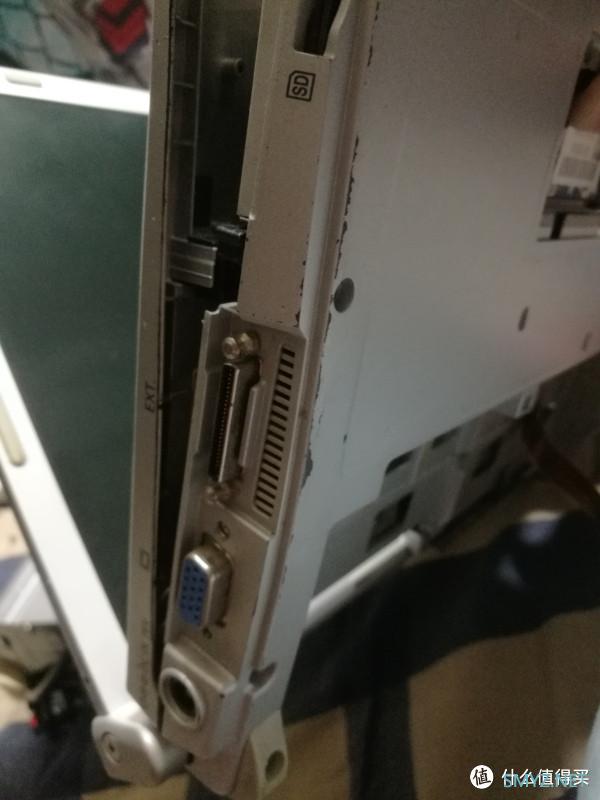

然后就可以拆了，不过要拿掉主板还需要考虑VGA和EXT接口的铜柱螺丝

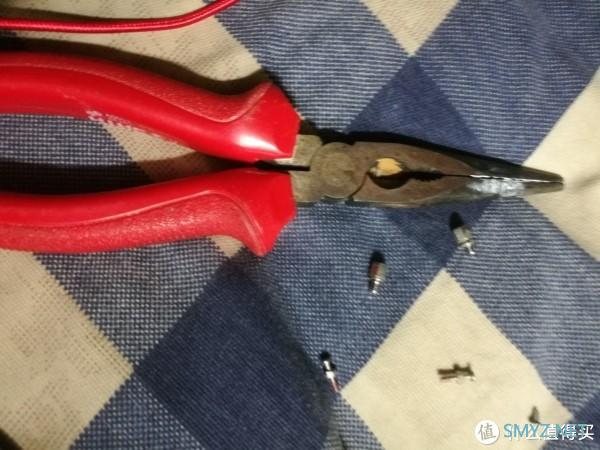

用钳子拧掉就行了 EXT接口正常应该也能连接扩展坞，但是咱买不到，这东西本来就是对日本销售，不像X200底座产量大满街都有最便宜20块钱就能买到

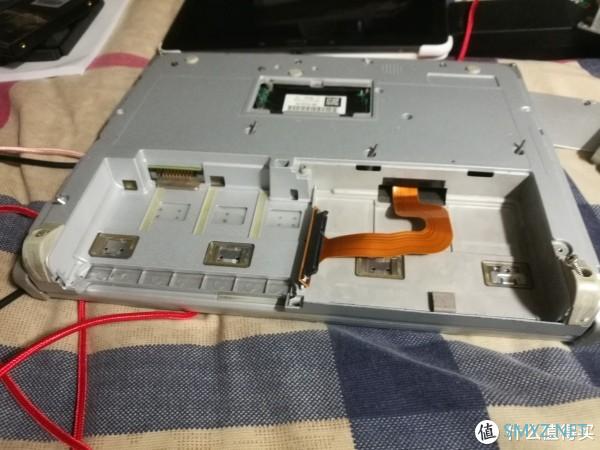

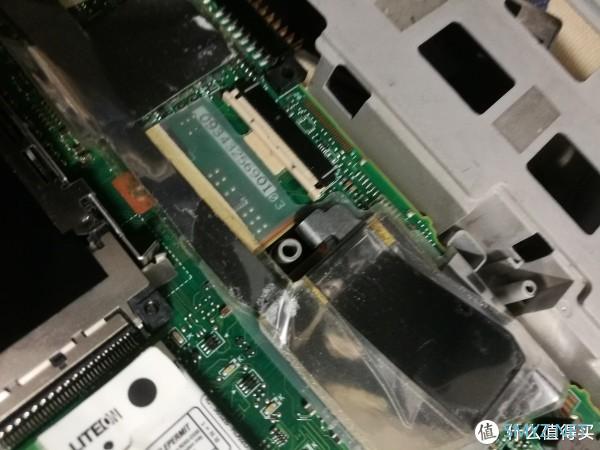

需要用螺丝刀伸进去拆键盘排线才能打开C壳

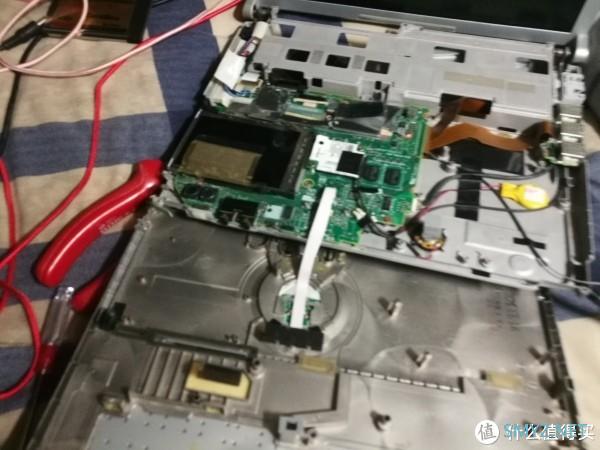

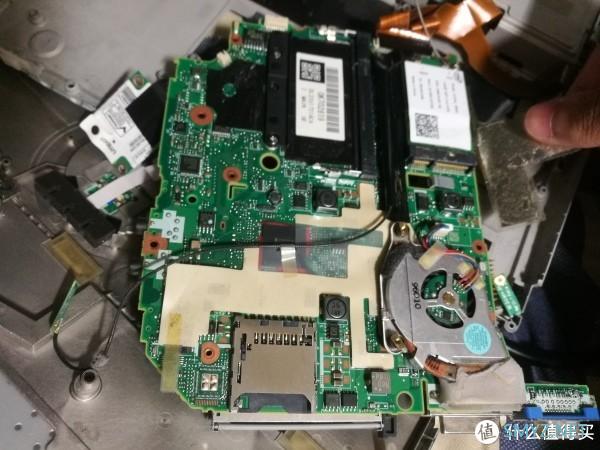

露出主板全貌

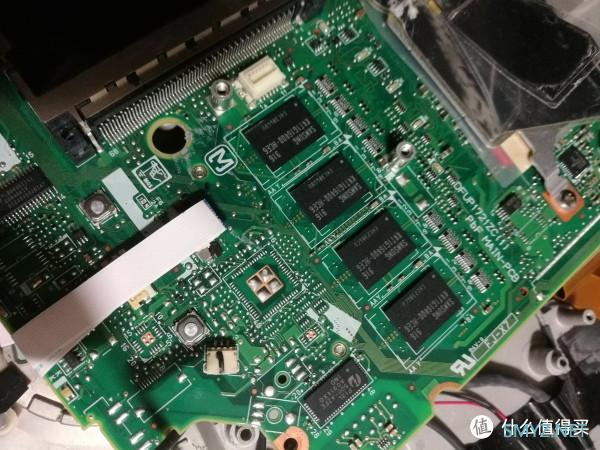

板载DDR2 666渣星内存，应该有条件也可以换吧，不过工钱应该和直接换主板比更高了
这机器有2G板载内存的板子，所以……干嘛不买个主板?BIOS带锁的问题也一起解决了（其实我懒得折腾这本子了，整个本子现在也就值二三百 这还是因为松下的TOUGHBOOK小众，不然这种配置150都有点贵）

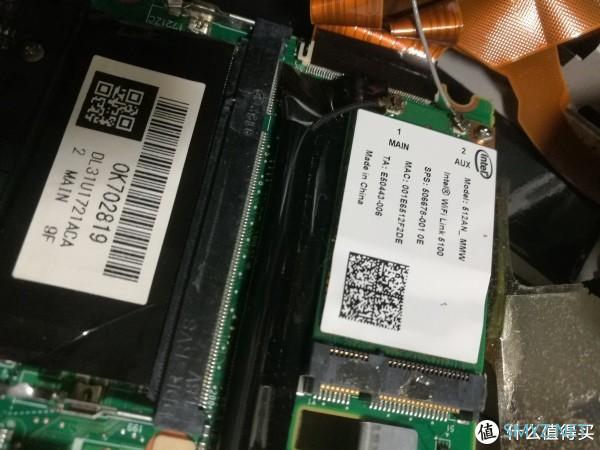

5100的网卡，300M 双天线1X2 MIMO
1x2MIMO就是一个输入in,两个输出out 和5300的3X3mimo比还是差远了的，5300是3天线的，这机器要是换上还得改，懒得折腾了（手上有5300网卡和双频天线现货然而已经懒得换了）
把所有能拔的线拔掉主板就可以拿下来了（记得把猫也取下来）

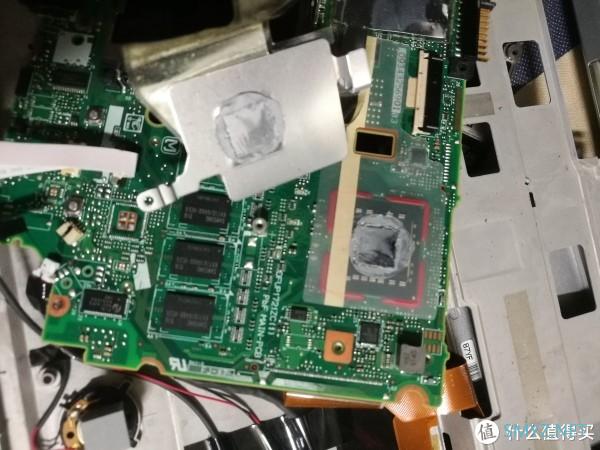

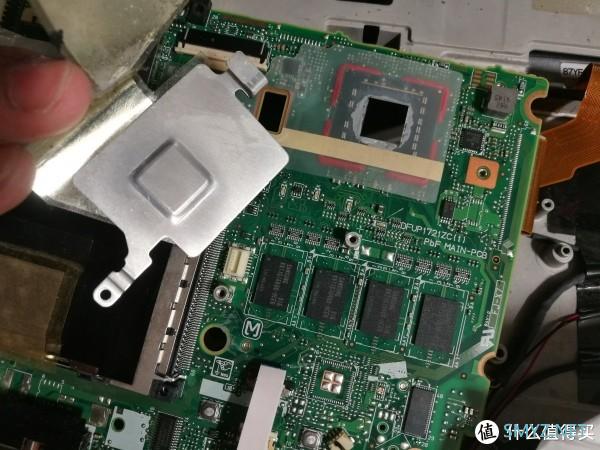

首先映入眼帘的是这个铝片压的DIE，上面真的只有一个铝片，目测应该是芯片组

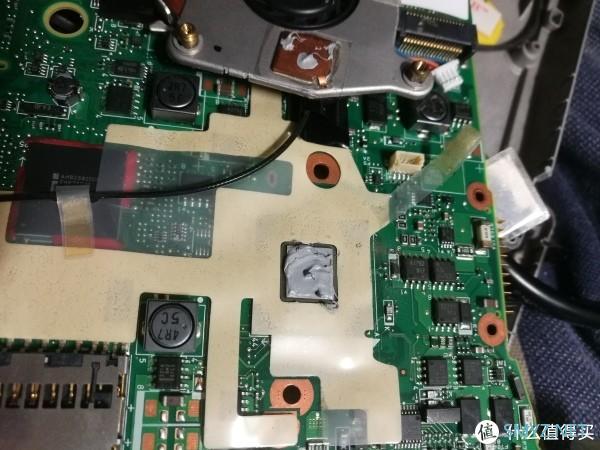

硅脂很稀都流了下来所以热量应该基本导不出去集中在DIE上了，所以机器过热降频卡也正常
SU9300核心面积 107平方毫米，看这个不能确定
清理干净之后DIE上也什么都没写
正常英特尔的U即使是BGA封装的板载U也应该在PCB上写着是什么U的，果然军工品吗 这样即使缴获了开不开机也看不出来是什么水平的产品啊
铝片后面连着铝箔，也是向出风口的方向导热

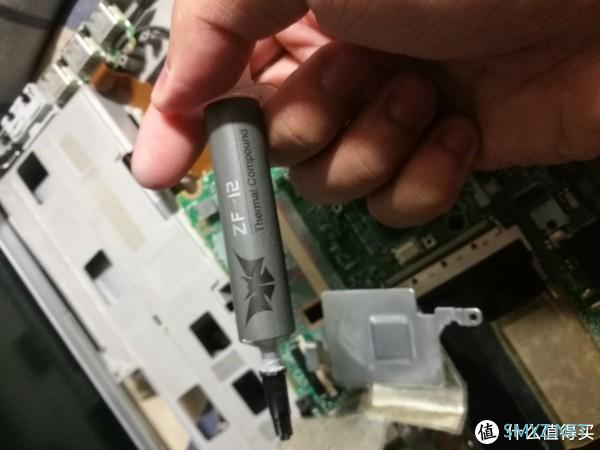

ZF12，标称12W/m·K的导热率根据核算和现有的实测案例应该可以证明是假的，不过那又有什么办法，该用不是还得用，至少比上次我舅拆开换的便宜稀水硅脂要好吧

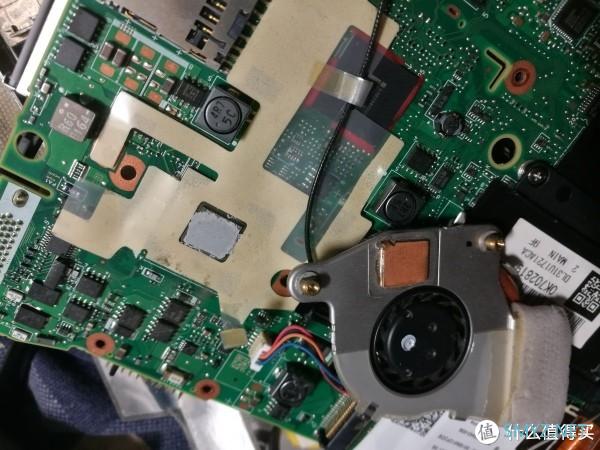

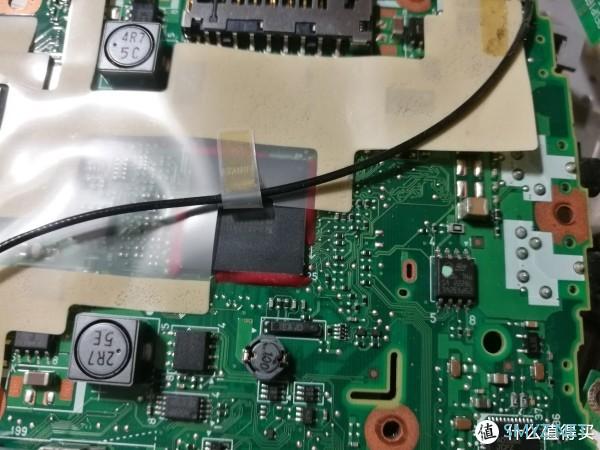

拆掉两个螺丝拿掉散热器就可以发现被绝缘纸覆盖的另一个DIE了，这个目测就是CPU，背面主板上有大量电容
散热器用铜低接触热管散热，这个应该是U无误 DIE上的硅脂早已干涸掉渣，虽然可能是高导热率的好货也只能忍痛清理后换掉了

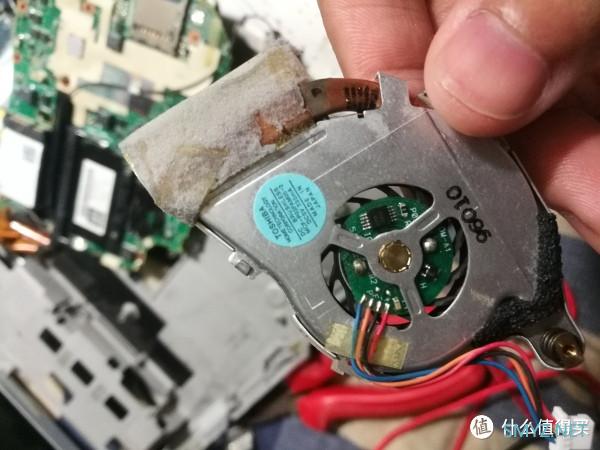

风扇只有5V0.2A，功耗不大，而且这种造型的扇叶也是没见过的
真的不需要进气吗？
英特尔的芯片组，和X200或者X60的都不一样，这个是南桥？后来大伙都没有南桥了
这机器还是老啊
硅脂的涂抹因为觉得原来的干硅脂很厚就多涂了点 应该绝对会增加些热阻的吧
刚才没仔细看

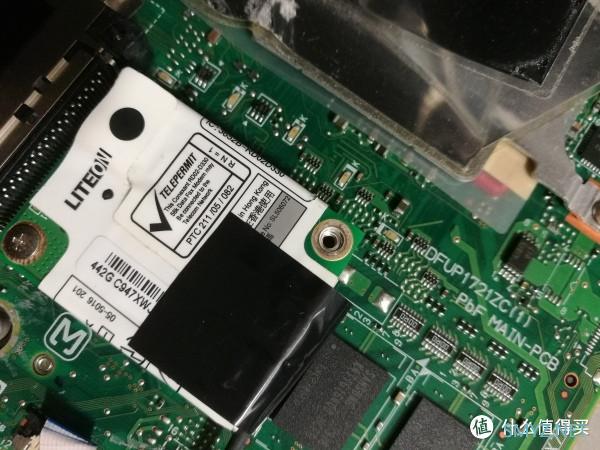

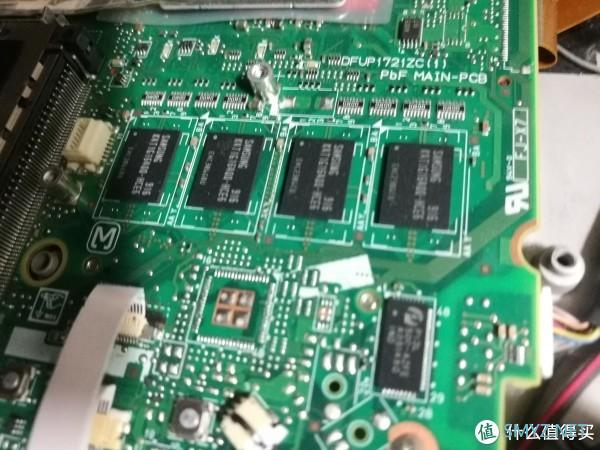

板子上有个丝印写着什么DFUP1721ZC(1) PbF MAIN-PCB不知道啥意思估计也是批号吧
猫只能在香港使用
？？？
香港没有光纤吗？都什么年头了还用电话线上网？

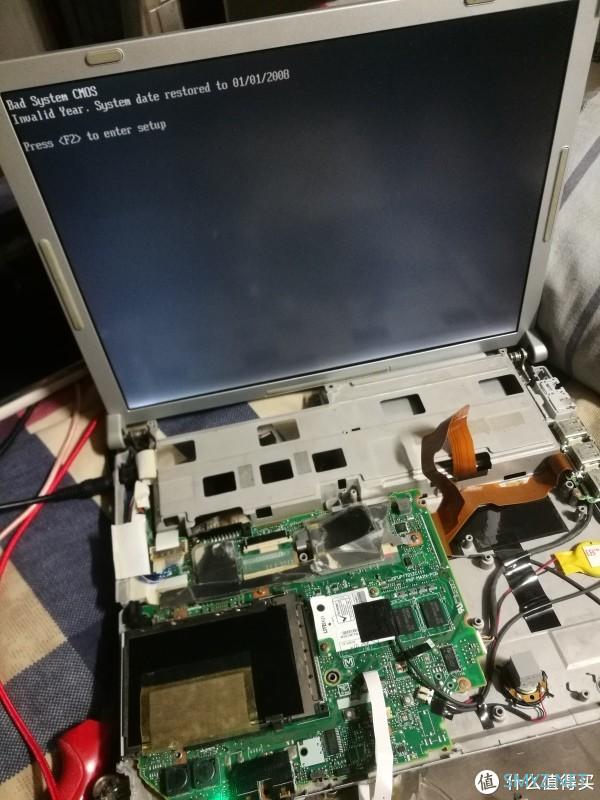

插上电和屏幕开机就亮了
看来军用主板还是厉害，怎么掰也不会出现炸主板的问题
没错，说你呢SONY，出的本子颜值是很高但是一摔就碎有啥用啊
最要命的恐怕还是这个排线，令人窒息的长度
拆和装都很费劲
为什么不学学IBM用插槽呢
即使是排线至少留个能伸手的长度吧
令人窒息的操作空间

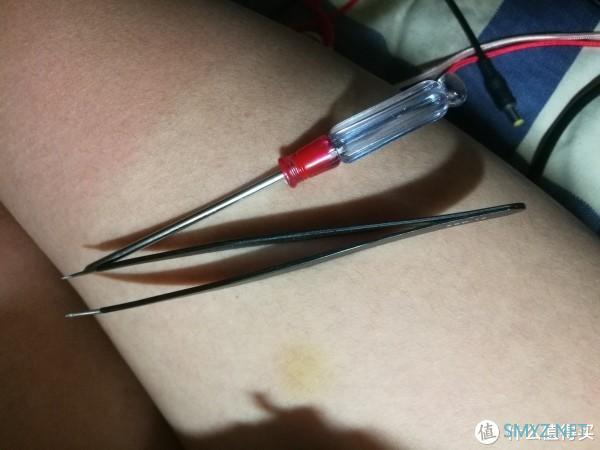

当然只要有工具这都不算事
按原样装好就能用了，注意开关和无线开关的安装时间和位置，如果装错无线开关是会无效的

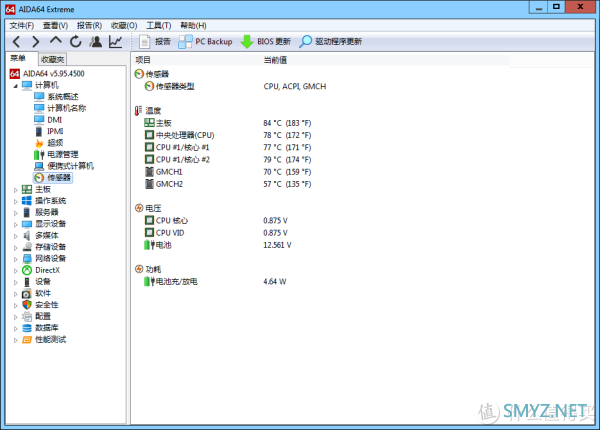

核心仍然在80度左右（一般使用环境） 顺带说下，软件也无法检测CPU风扇转速 果然小众
CPU的过温保护在105度
这次装好之后发现变化有CPU风扇确实时常在转也在吹热风了，NICE。这样至少不会担心CPU热炸降频底壳烫腿烫肚子然后风扇还爱动不动即使转吹出来的也是不冷不热的风了，至少这回不烫肚子了。也许这样散热良好了这个U可以稍微提升下功率提点性能让这机器不再那么卡了？
最后跑分依旧是这样的水平，看来是我想多了 这机器装好之后确实有提升，但是也只是经常卡变成时不时的卡，用来码字写文章还是难挑大梁的，也许这机器只适合用来户外使用和学习日文键盘使用方法吧，但是还是感谢之前我们的群友半卖半送让我体验到了军工级产品。这个人就是上期我们说的那个被安利张大妈之后感叹错过一个亿的UP，不知道现在有没有在张大妈投稿。我个人对张大妈之类的良心平台是非常感谢的，前文那个周大佬之所以现在黑化变成和奸商勾肩搭背的样子恐怕也是拜B站所赐吧，可惜了。对这个孩子感到遗憾。
其实这个机器所谓的三防，也只是一定范围内能够提供防水防摔防弹，即几米防摔，放喷溅，防弹弓弹之类的

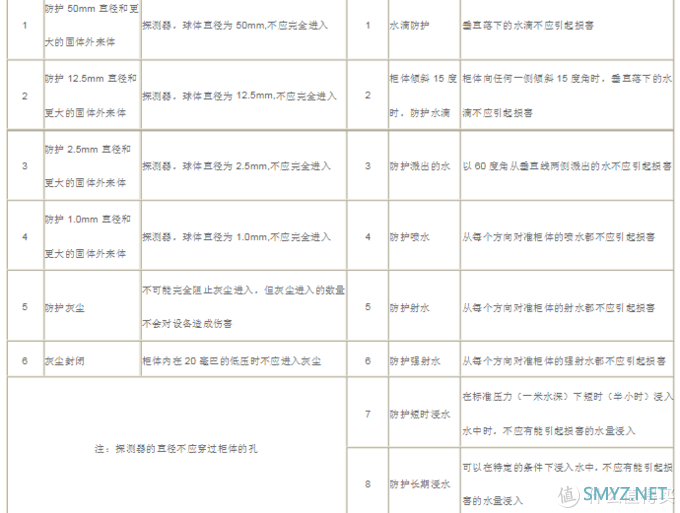

扯啥呢，在电子行业，“三防”一般是指对电子产品“防霉菌、防潮湿、防盐雾”。这机器是有防护等级的，估计在IP54那样吧，别太当真，该好好用还得好好用。附IP防护等级表
以上
