前言
黑群晖已经不是个新的概念了，站内有不少大佬在黑群晖的基础上玩出了不少花样，比如黑群晖+软路由，看了站内的文章让我产生了组装一台这类设备的想法。我看看手机可怜巴巴的64G内存，想着可以用群晖备份一下手机上的照片和视频，缓解一下储存空间的压力，加上现在用的荣耀路由pro2会时不时断流，正好也想试试软路由情况下如何。最开始我在旧笔记本上用VMware虚拟机尝试搭建了DSM6.2的系统和openwrt的软路由，试过以后发现用起来还比较方便，于是就考虑组一台专门用于这个的主机。这个系列用来介绍我搭建这台主机的过程，本篇用来介绍用来组建的硬件环境，虚拟机和黑裙软路由的具体配置会在后边的文章中再说。
主板
这次主板选用的是华擎的J3455，优点是功耗只有十几瓦，长时间运行耗电不多，主板自带被动散热，看起来发热不多，而且省去了风扇，噪声小很多。这个平台发布时间也比较久了，用户基数大，网上找得到的教程也很多，适合我这种小白入手。CPU支持虚拟化，可以硬件直通。缺点是价格偏高，500元左右，二手市场价格也不是很美丽，而且只有一个网口，做软路由还要占用pcie插槽加一个网口。技嘉也有J3455平台的工控主板，有双网口但是价格更高，在700元以上。

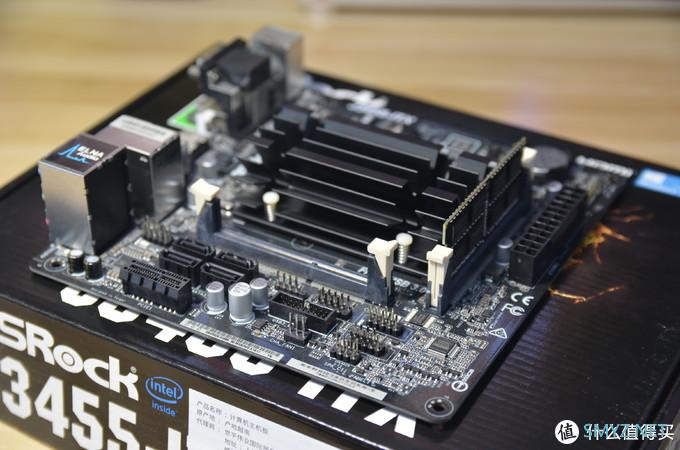

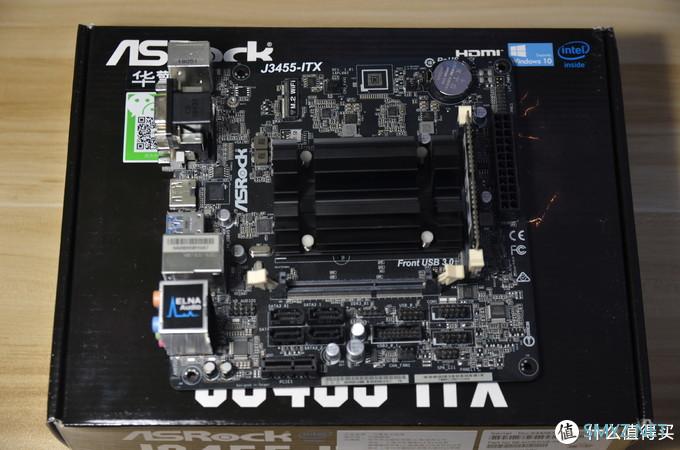

华擎（ASRock）J3455-ITX主板（Intel-ApolloLake）559元京东去购买看百科话不多说，直接开箱。
由于整个平台功耗较小，所以主板直接自带树状的被动散热片，接口没有用平时常见的英特尔的散热扣具接口，虽然也是四口固定，但是这个孔距要小很多。我不清楚这个扣具叫啥，关键字是啥，反正我目前没找到能更换的散热风扇。
内存是笔记本DDR3插槽，支持DDR3和DDR3L，我直接把老笔记本上拓展的8G条拆下来用了，也懒得再买一条组双通道了。

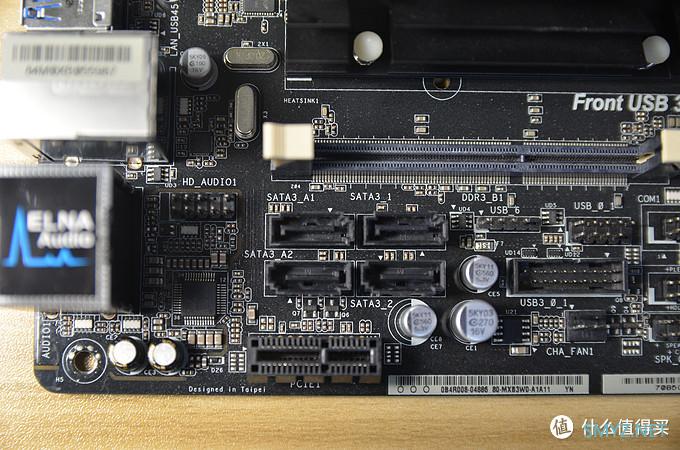

主板自带四个SATA口，看网上的评论这里边有两个SATA口是主板原生SATA控制器控制的，另外两个是用ASM1062拓展出来的，我也是买了这块主板才知道的，不过这样刚好可以在虚拟机上直通一个SATA控制器给NAS使用，这样NAS使用体验跟直装类似，系统里可以直接识别硬盘型号和SMART信息。最侧边还有个PCIE x4接口，能拓展网口或者NVME，甚至加独显也不是不可能。

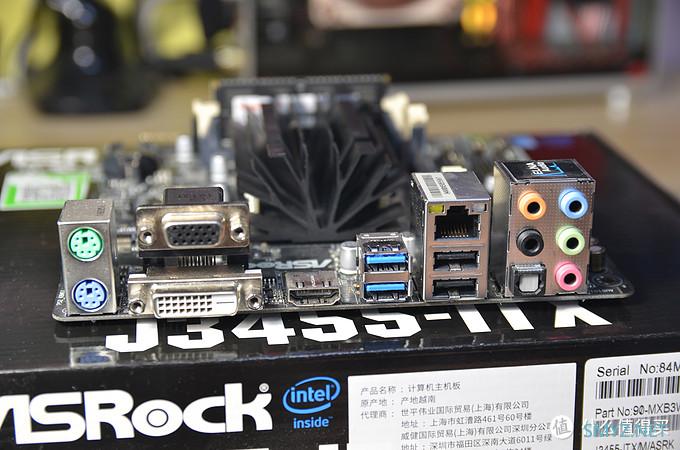

背部接口还是很丰富的，甚至还有华擎家祖传的全套音频接口，包括光纤输出，可以考虑当家庭影音中心。最大的缺点是只有一个以太网口，得再加拓展卡。
机箱
我的最大要求是体积一定要小，由于目前还是租房状态，小一点的机箱可以方便搬家时候运输。而且机箱最好是能装下最少两块3.5寸硬盘，考虑到2.5寸硬盘普遍容量偏小且叠瓦居多，个人还是更倾向于用3.5的nas专用盘，再做好硬盘直通，可以最大限度上保留一定的兼容性和稳定性。
其实星际蜗牛的箱子不错，但是j1900似乎不支持硬件虚拟化，没法实现硬盘直通，而且感觉蜗牛的机箱还是偏大，最后在某宝上找了好久双盘位的nas机箱，最后找到了一款自带dc电源板的DIY机箱，基本上可以说是专门为NAS设计的。

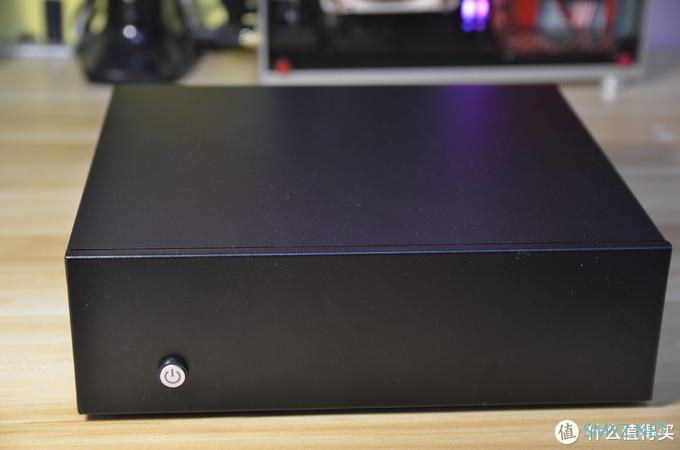

机箱整体比较简单，前面只有一个开机键，这个开机键还带有LED，开机后亮蓝光。

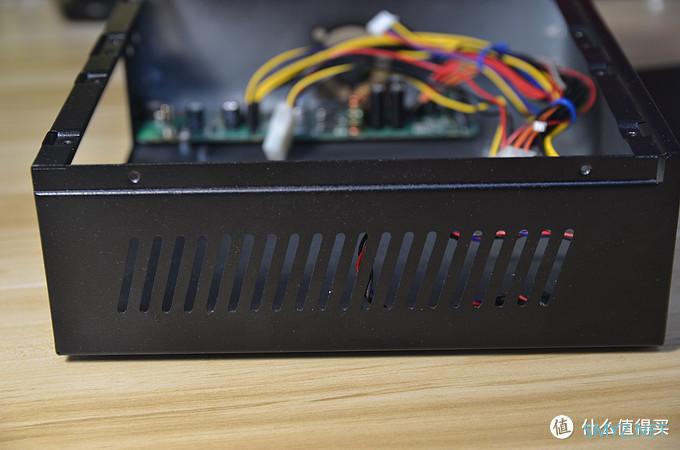

机箱侧面是一长条通风口。

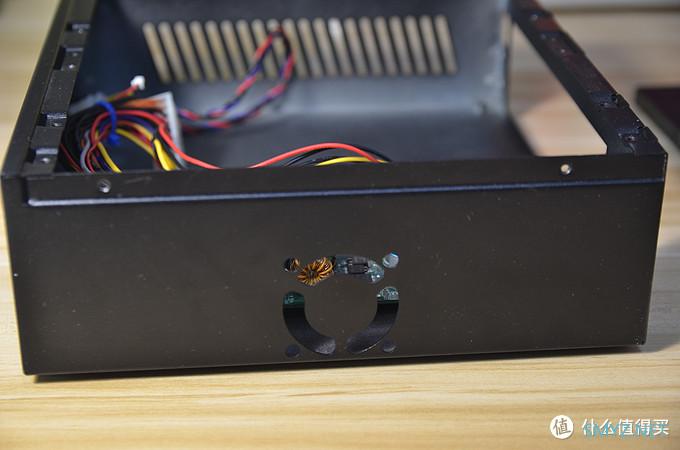

另一侧是一个4cm风扇位。

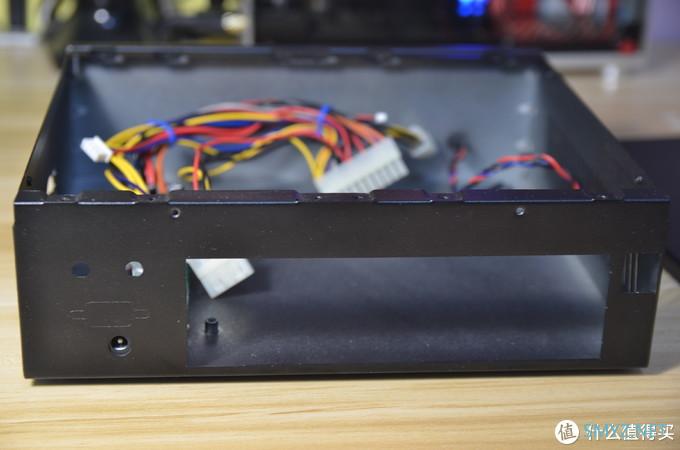

后边是IO接口挡板位，还预留了网口、串口和天线插孔的位置。

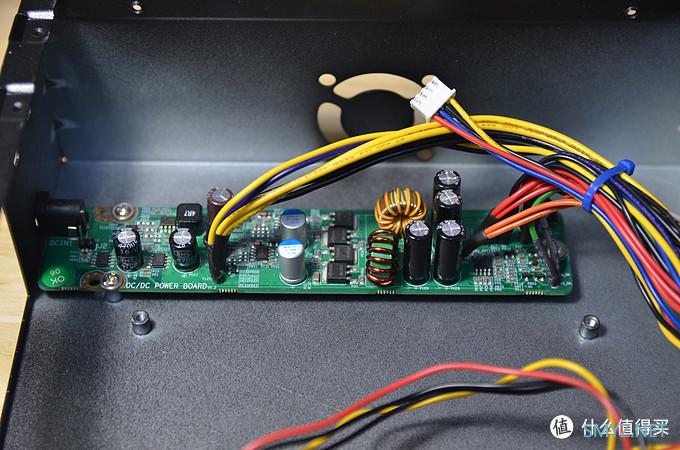

机箱自带了DC电源板，不知道品质如何，整个平台耗电并不算大，只希望日后使用不会boom吧。

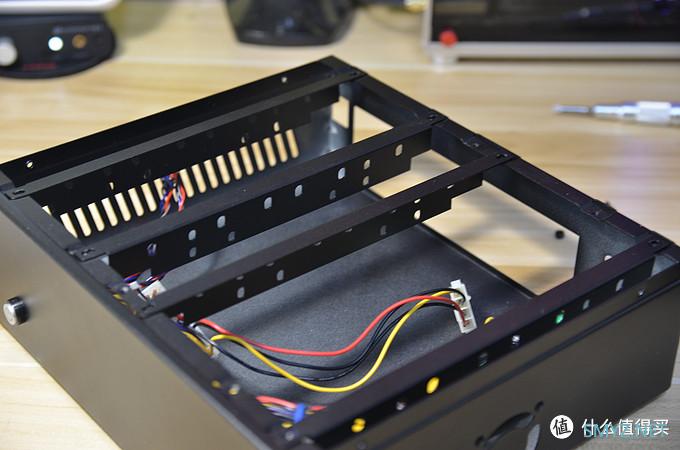

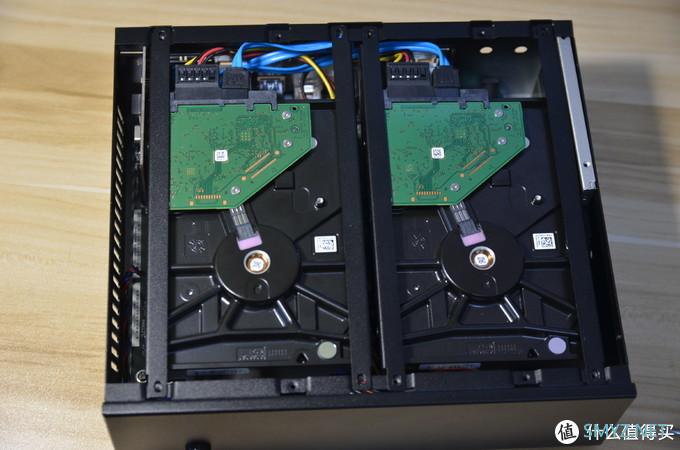

硬盘位在机箱上方，用四根支架实现。通过改变支架的位置，可以安装两个3.5硬盘，或四个2.5硬盘，或一个3.5+两个2.5硬盘。

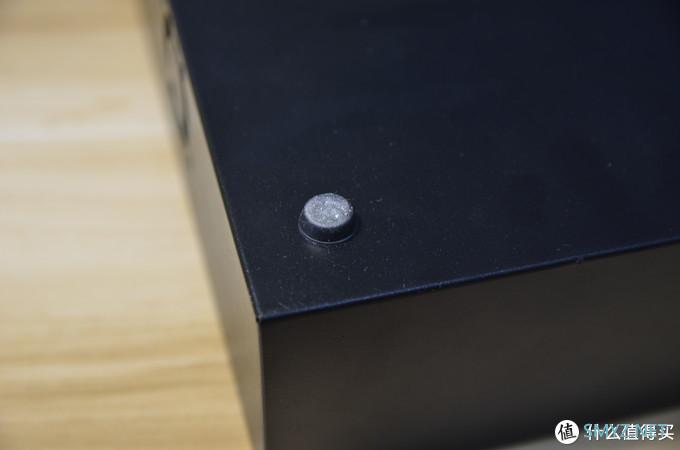

机箱并没有附带脚垫，考虑到平时使用机箱肯定是侧躺的位置，还是得加一个脚垫，还好我从交换机的箱子里翻出了四个脚垫给它贴上。

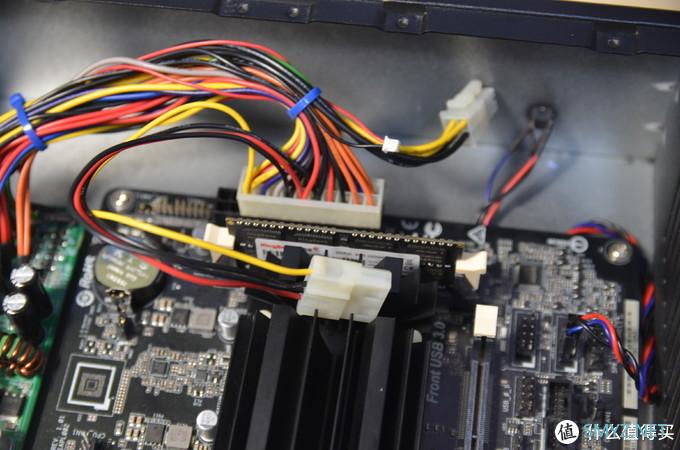

可以看出这个机箱的体积还是挺小的，基本是能装两块3.5硬盘的极限了。这个机箱也毫无疑问的只能装ITX主板了，机箱带的主板供电只有20pin，应付J3455这样的平台还可以，但是想要日后升级更高性能的平台就不太行了。硬盘靠主板20pin上转接出来的一个大4pin供电，需要再插一个大4pin转多SATA的线进行供电。
其他配件

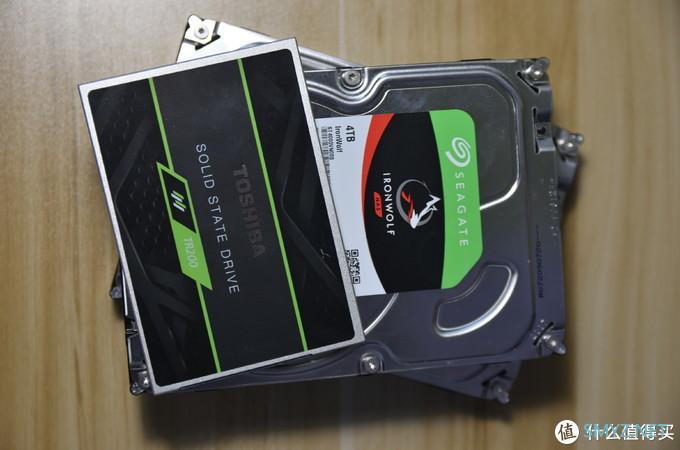

硬盘用的是去年双11买的两块希捷酷狼4T，外加笔记本上拆出来的东芝TR200 240G。两块酷狼用作NAS盘，固态用来装虚拟机外加给群晖做缓存。
可能有人要问不是说机箱只能装两块3.5硬盘吗，这一块固态怎么装进去的，那当然是见缝插针咯。机箱宽度也刚好够塞下，只不过硬盘线占用了风扇位，现在机箱散热就只能靠侧边的一条散热孔了。我在想能不能把主板的被动散热改成笔记本用的那种涡轮风扇来改善一下内部散热，毕竟3.5硬盘的热量产生也不少，不知道有没有合适孔位的风扇。

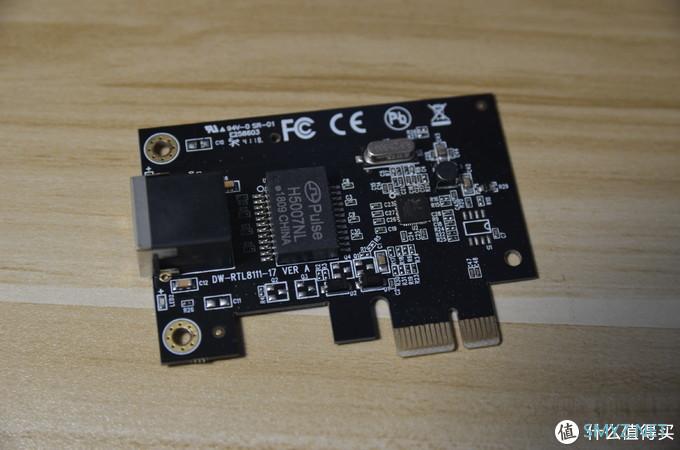

另外又从京东买了块PCIE的拓展网卡，由于机箱开孔已经预留好了，就只能买这种单网口的小卡了。配件差不多就齐全了。安装上机一次点亮，在PVE上也不需要额外装驱动。
总结
这套平台总的来说我还是很满意的，用这台主机安装了pve虚拟机，把两块NAS硬盘直通给了黑群晖，把PCIE网卡直通给了LEDE软路由，使用体验基本类似两台单独的主机。而且后续还能再增加许多功能，比如安装Kodi当机顶盒之类的，在尽量小的尺寸下实现了All in one。虽然后边软件配置的过程还是挺艰辛的，但这么一番折腾还挺有意思。关于软件方面的配置以后有机会在下一篇再聊吧。
