拆解报告：努比亚红魔5G手机原装55W USB PD快充充电器

2020年是手机快充技术爆发的一年，各大手机品牌纷纷发力大功率快充技术，基于手机的大功率快充技术也呈现了百花齐放的局面。3月12日，努比亚发布了全球首台5G游戏手机：红魔5G游戏手机。其搭载55W的风冷涡轮快充技术，并标配一个55W的USB PD3.0 PPS快充充电器，成为了手机大功率快充市场中的一名悍将。目前该红魔55W快充充电器已经单独上架销售，在拿到这充电器后，充电头网第一时间发出了相关的评测文章，今天继续为大家带来这款充电器详细拆解。

一、努比亚55W USB PD快充充电器外观

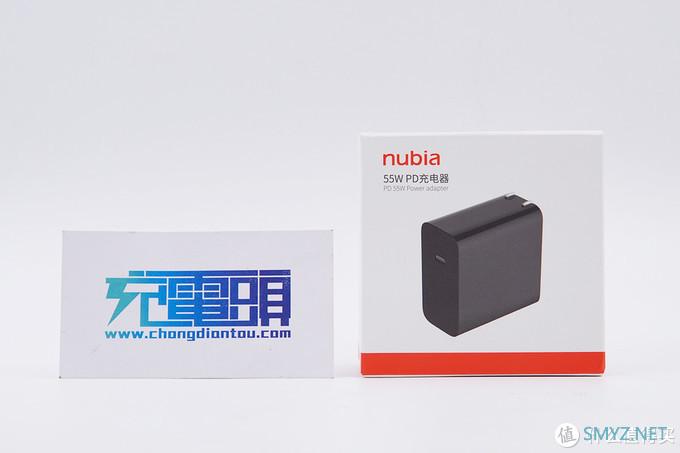

努比亚55W PD充电器采用白色纸盒包装，正中间印有充电器外观图，底部红色横条作点缀，与nubia LOGO的主打色调一致。

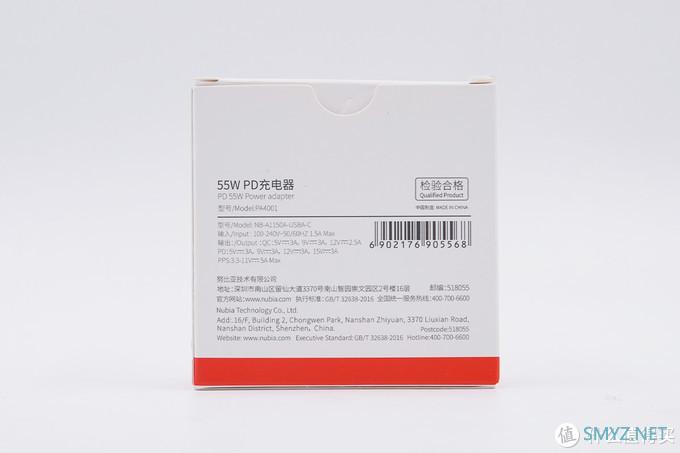

包装盒背面印着产品参数和厂商信息。

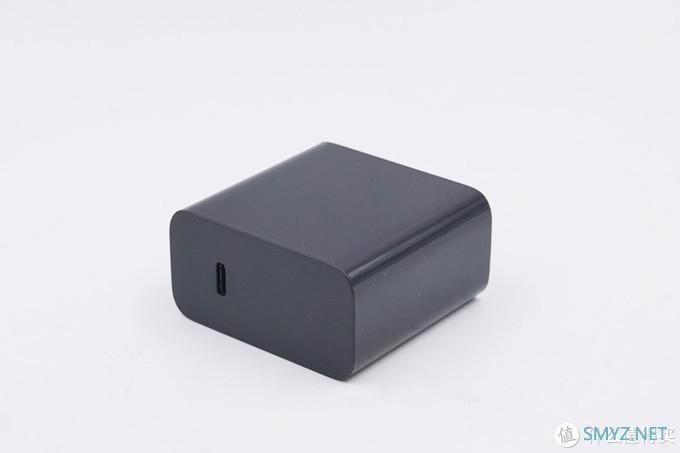

努比亚55W USB PD快充充电器采用USB-C单口输出，主体机身为纯黑色，采用亮面烤漆处理，看起来非常有光泽；输入端和输出端为磨砂哑光面板。

充电器配备可折叠国标插脚，收纳、携带都比较方便。

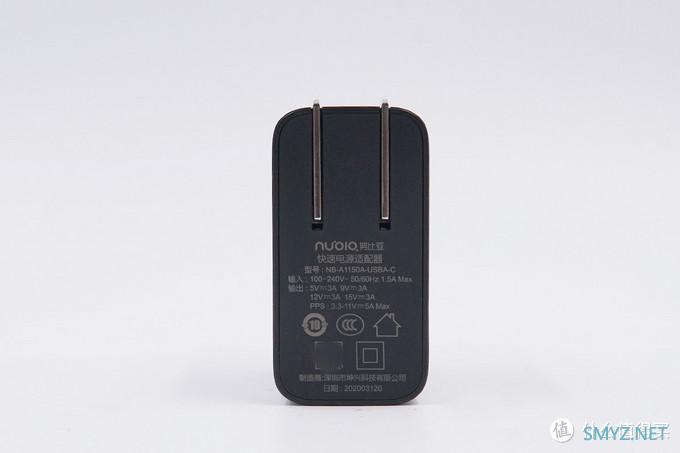

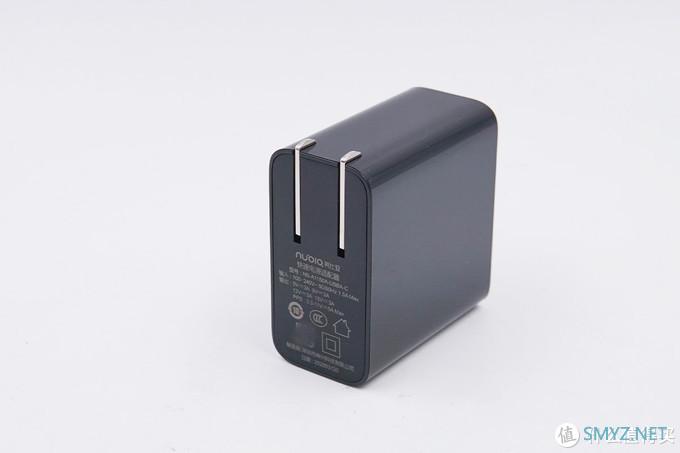

插脚侧印着详细的参数信息，产品型号：品名：努比亚快速电源适配器型号：NB-A1150A-USBA-C；输入：100-240V ~ 50/60Hz 1.5A Max；输出：5V/3A、9V/3A、12V/3A、15V/3A；PPS：3.3-11V/5A，产品已经通过了CCC认证，制造商为深圳市坤兴科技有限公司。

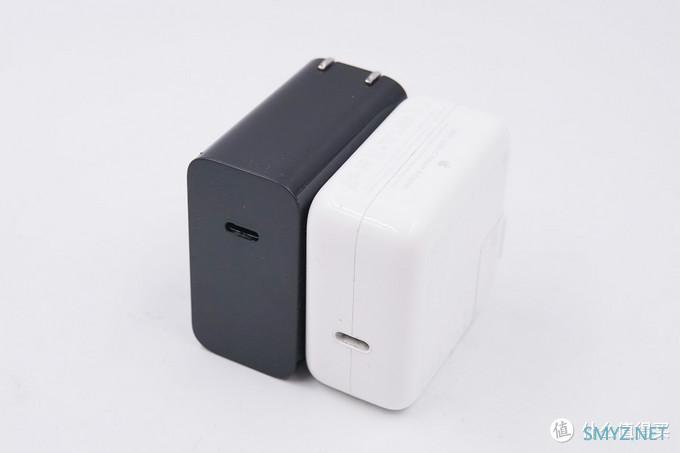

体积方面，与苹果30W USB PD快充充电器相比，差别不大，功率几乎翻了一倍。

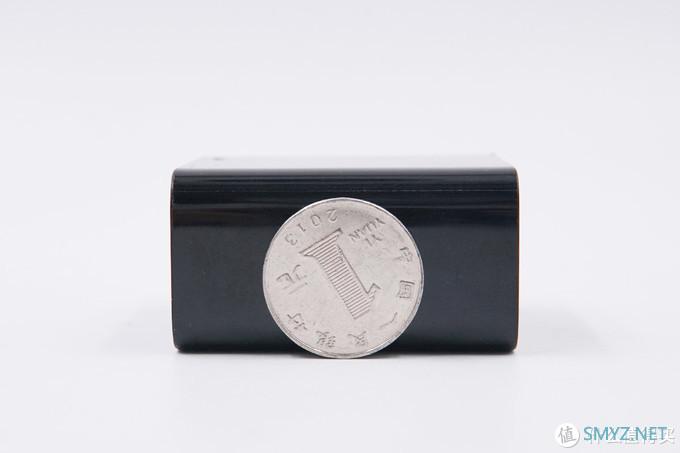

充电器的厚度比1元硬币直径稍大。

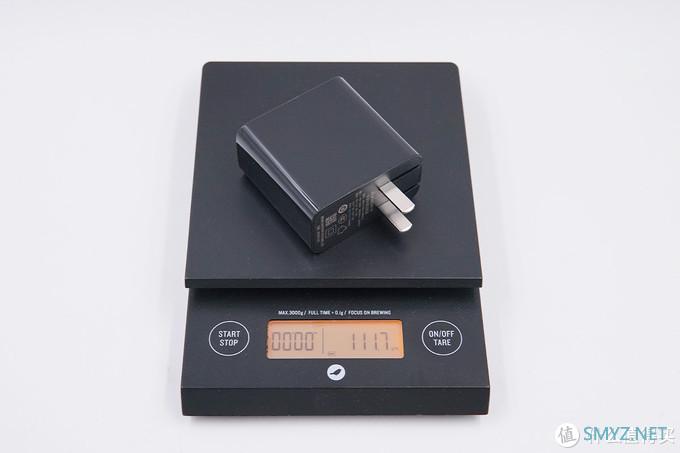

充电器的净重约为112g。

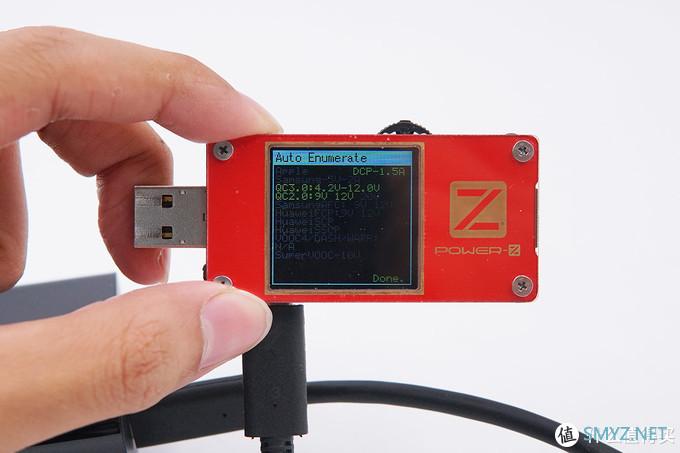

使用ChargerLAB POWER-Z KT001检测这款努比亚55W充电器的输出协议，显示支持USB DCP、QC3.0、QC2.0协议。

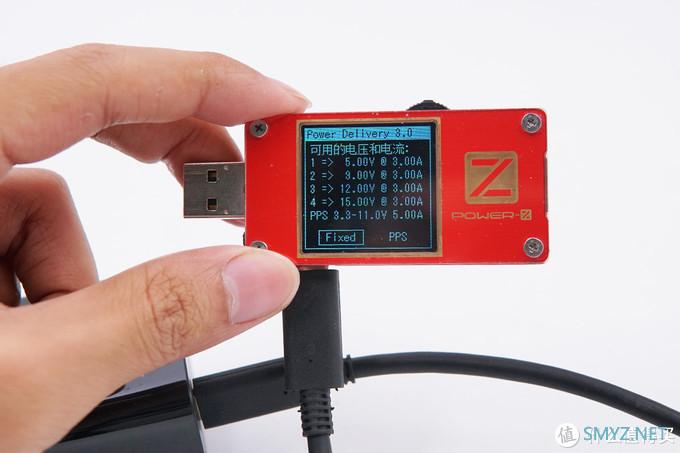

USB PD快充方面，PDO报文显示支持USB PD3.0，PPS快充协议，不仅有5V/3A、9V/3A、12V/3A、15V/3A四组固定电压档位，还有一个PPS电压档位：3.3-11V/5A。

二、努比亚55W USB PD快充充电器拆解

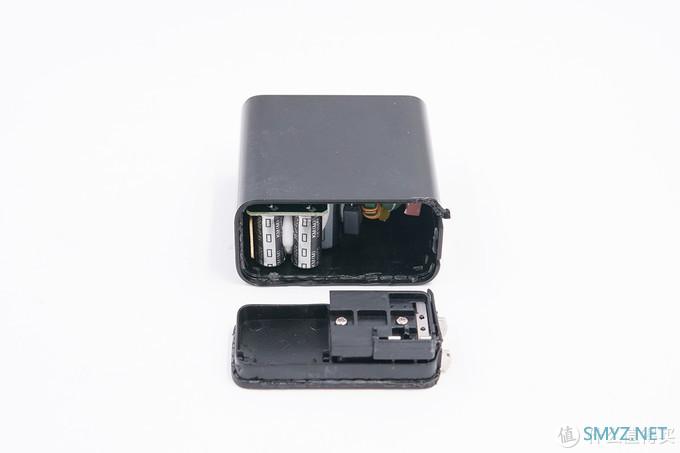

首先从充电器的插脚侧打开外壳，这款充电器的插脚通过弹片与PCB板接触供电。

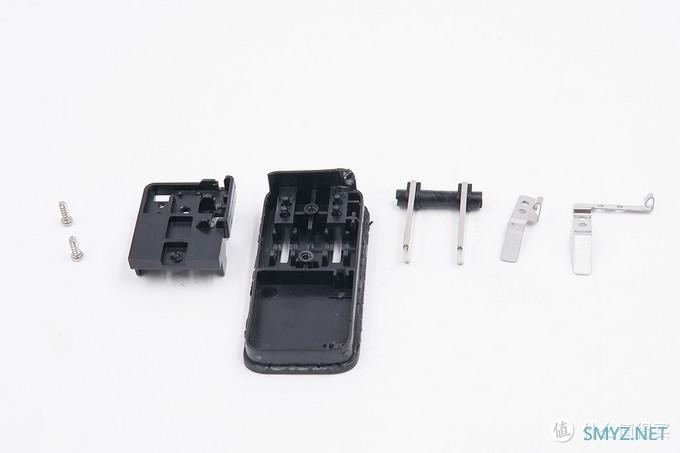

插脚内部结构一览。

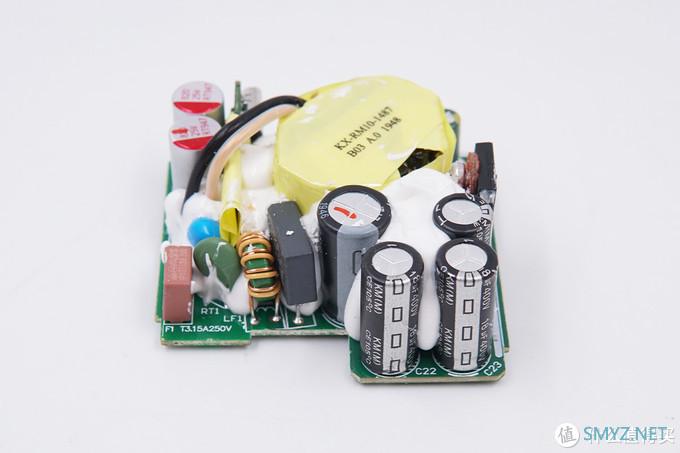

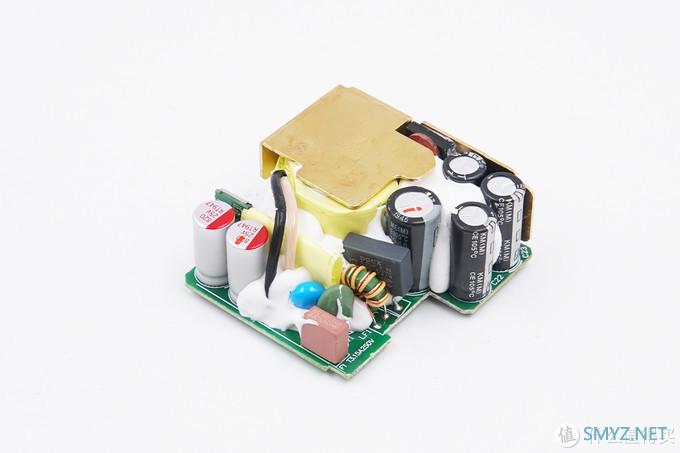

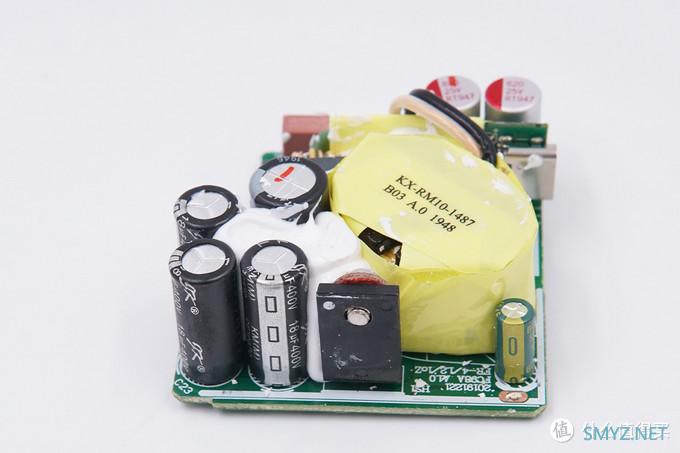

取出内部的PCBA模块，正面的插件元器件布局紧凑，间隙采用大量的注胶处理。变压器使用黄色马拉胶带缠绕包裹，顶部的一块金属散热片几乎将变压器全部覆盖。

输入端除了延时保险丝、共模电感、安规X电容、浪涌抑制电阻外，还设有四颗电解电容，用于输入滤波。

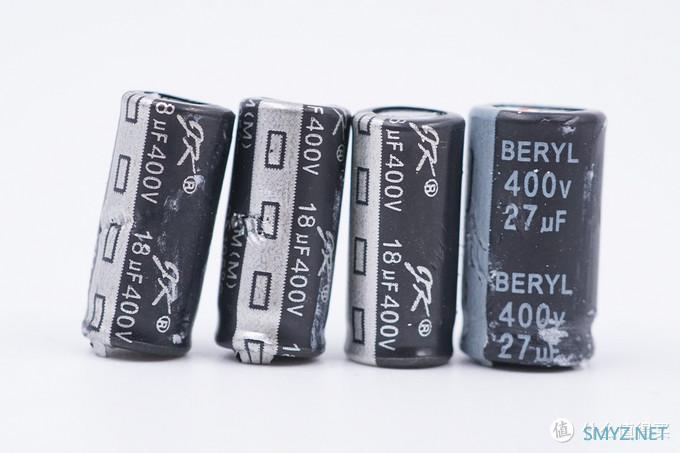

拆下四颗电解电容，其中一个较大的来自绿宝石，规格400V 27μF，另外三颗同规格，400V 18μF，四颗并联，容量总计81μF。

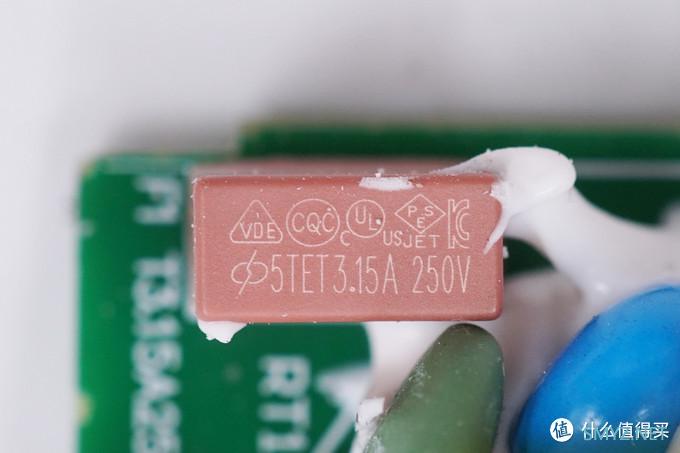

延时保险丝规格为3.15A 250V。

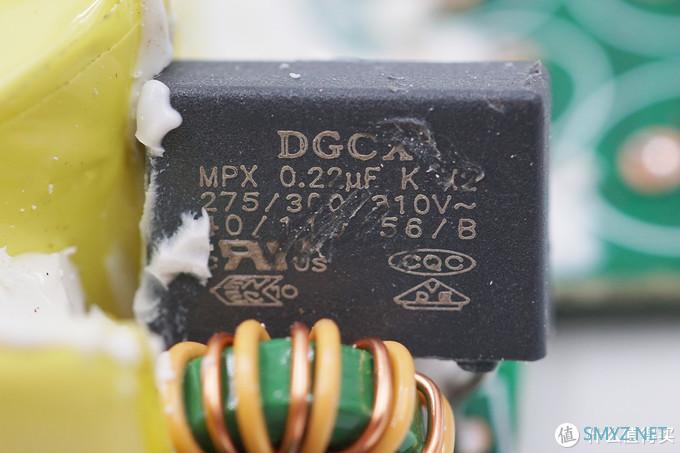

安规X2电容来自东莞市成希电子有限公司，0.22μF。

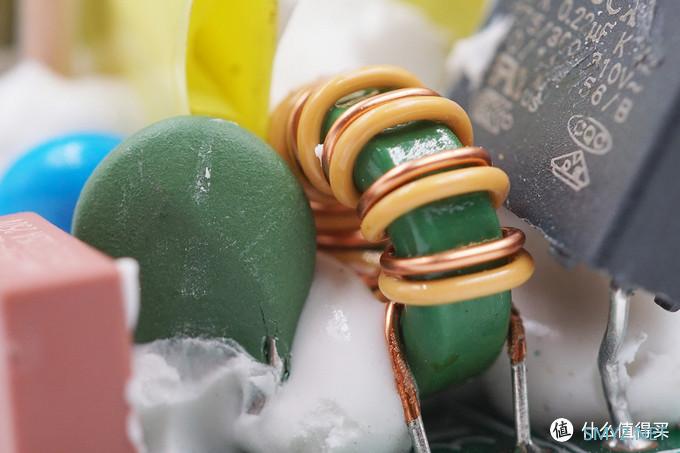

共模电感和NTC浪涌抑制电阻。

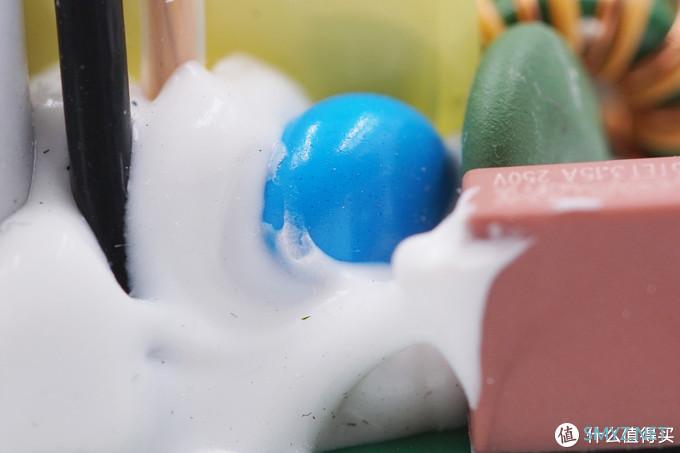

输出抗干扰Y电容几乎被注胶覆盖。

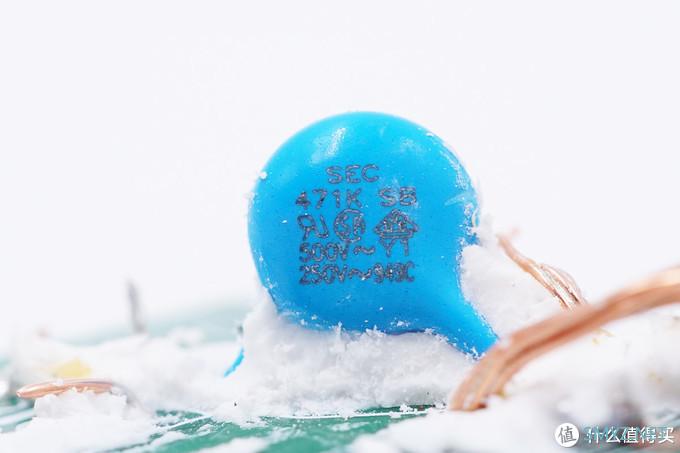

Y电容品牌为SEC。

这款充电器的初级MOS管与变压器共用一块散热片，顶部紧贴变压器，侧面紧贴初级开关MOS管，变压器整个采用马拉胶带包裹绝缘。

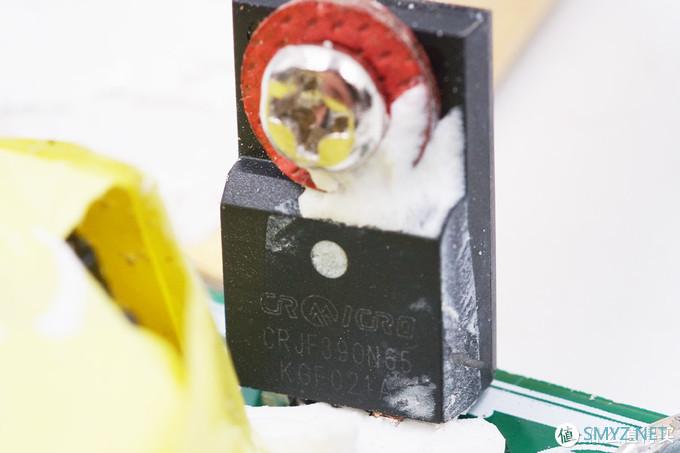

初级开关MOS管由华润微电子（重庆）有限公司提供，型号CRJF390N65，导阻0.39Ω，耐压650V。这颗MOS管顶部使用了防松垫片，然后通过螺丝与散热片固定，保证贴合的紧密性。

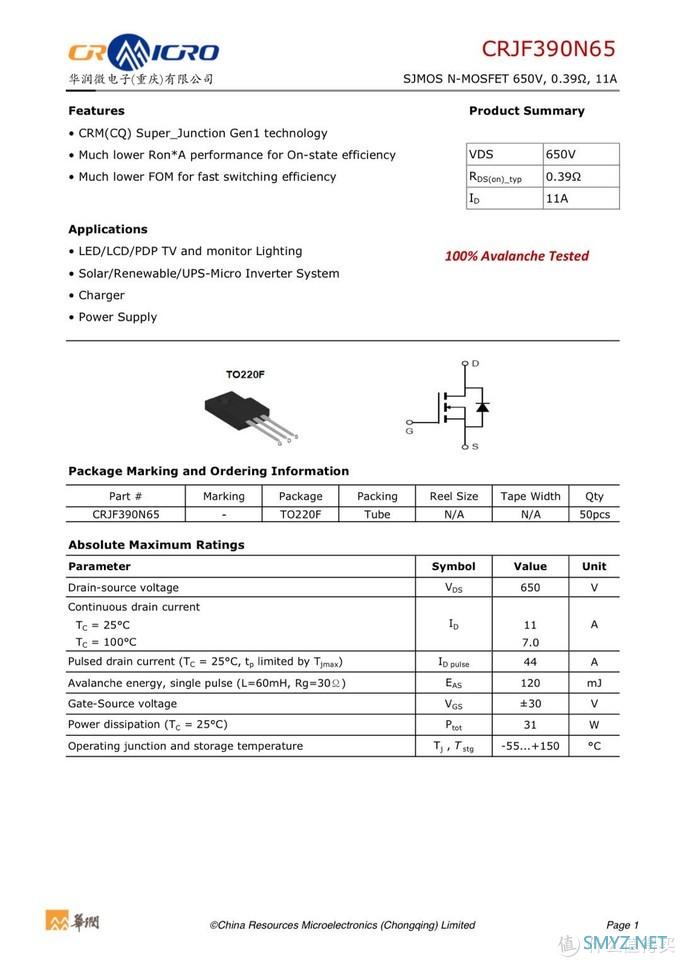

华润微电子CRJF390N65规格资料。

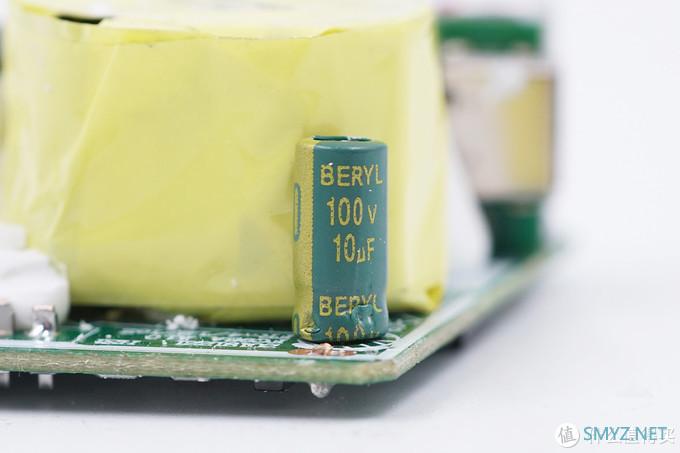

变压器旁边角落还有一颗PWM芯片供电电容，绿宝石100V 10μF。

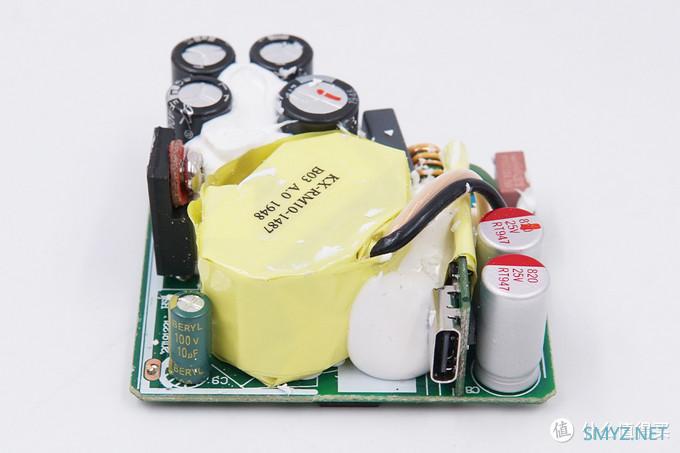

USB-C接口使用小块PCB板垂直焊接在主PCB板上，尾部使用马拉胶带包裹绝缘，变压器输出采用多层绝缘线；输出滤波采用两颗固态电容。

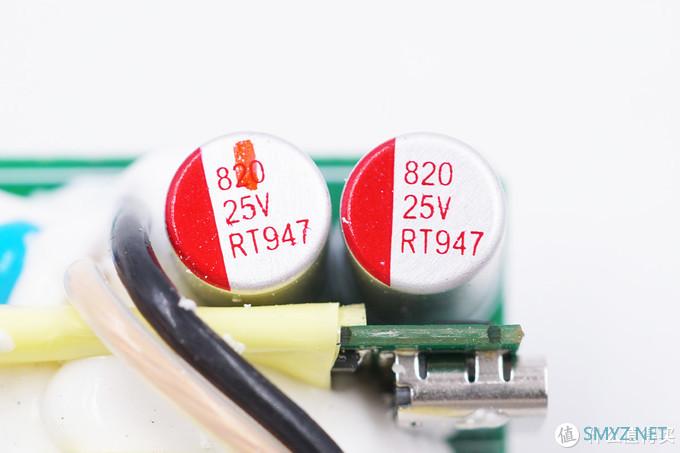

两颗固态电容并联，规格均为25V 820μF。

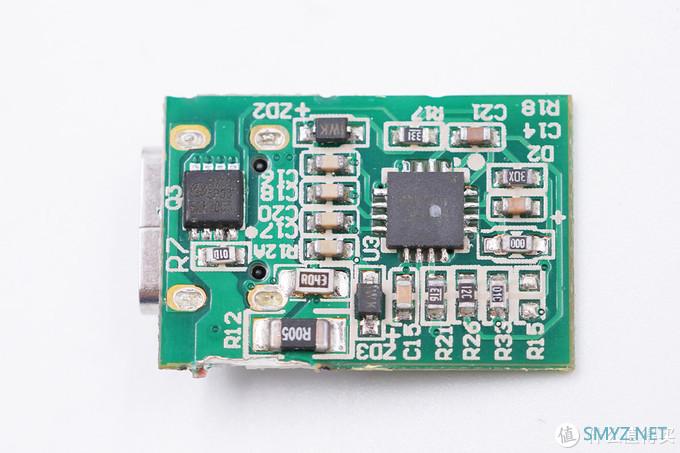

小PCB板上除了USB-C接口之外，还有一颗协议芯片和一颗VBUS开关管。

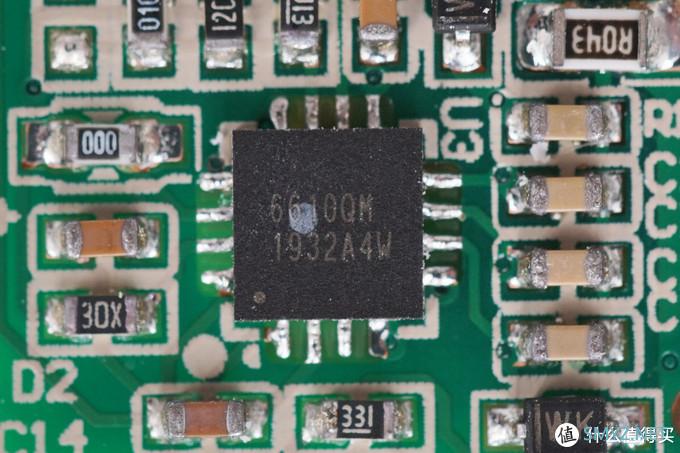

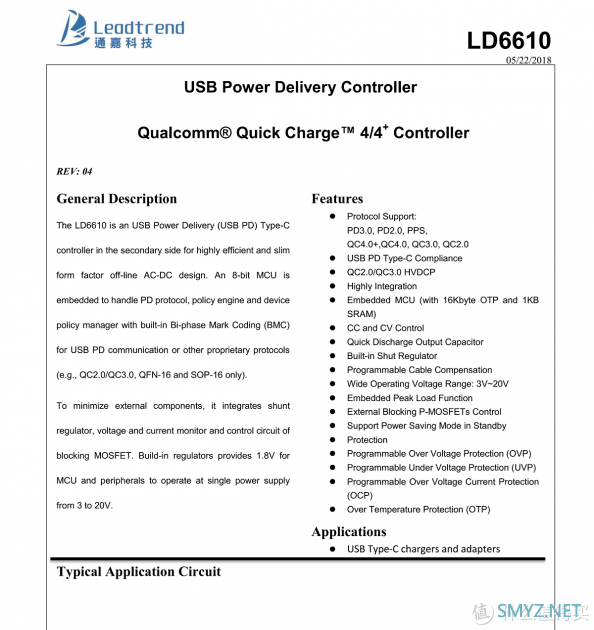

协议芯片采用的是Leadtrend通嘉科技LD6610，这是一颗高度集成的USB Type-C PD控制器，内部整合了MOSFET控制电路及微控制器，采用嵌入式8位MCU来处理USB PD协议，可支持QC4/4+、QC3.0、QC2.0等快充标准。并且支持USB-PD PHY、线补、电压监控、电流监控及温度监控等功能。

同时，Leadtrend通嘉科技LD6610支持USB PD 3.0（PPS）协议，以9V APDO为例，具备5V、9V两个固定电压输出档位以及3.3V~5.9V与3.3V~11V可调电压输出范围（20mV步进），最大输出功率27W（定功率）。并在2017年举办的【USB-IF兼容性测试大会】通过了相关测试认证，芯片的兼容性能具有足够的保证。

值的一提，Leadtrend通嘉科技LD6610GJ SOP-10封装是业界第一个用10个脚位实现PD+PPS+QC4完整功能，大大提升客户精简设计与PCBA空间。

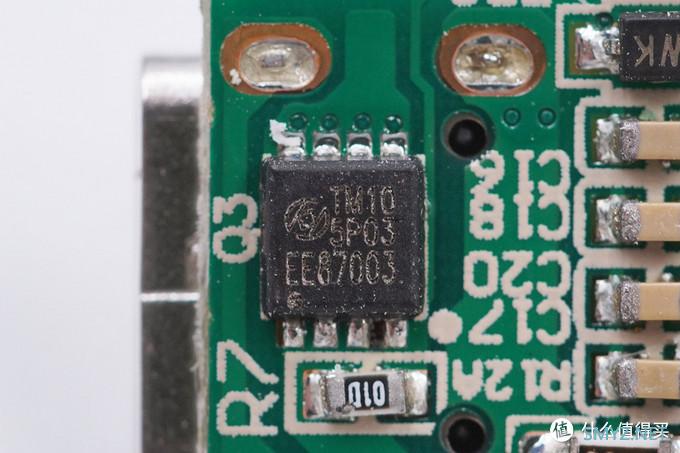

输出VBUS开关管来自恒泰柯半导体，型号HTM105P03，PMOS，耐压30V。

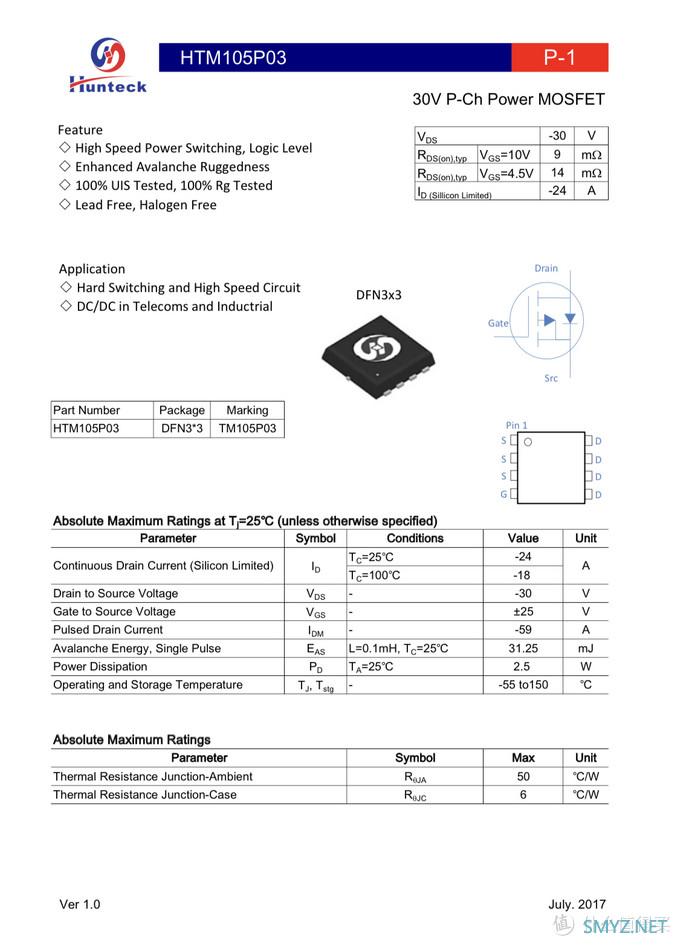

恒泰柯HTM105P03规格资料。

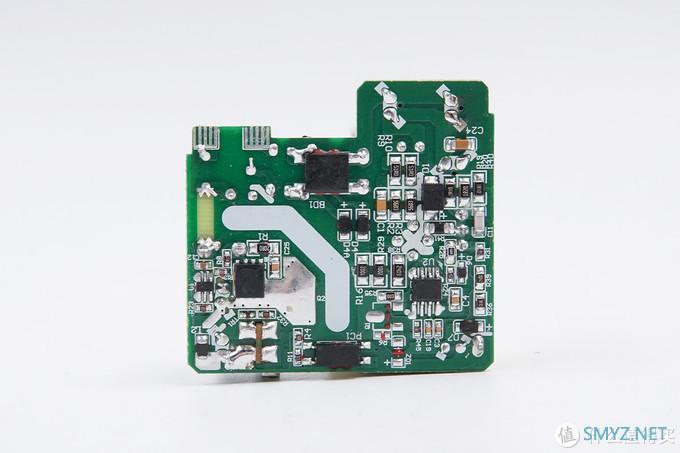

继续来看PCB板背面，初级侧和次级侧设有较宽的安全隔离，一颗光耦横跨在两侧。初级侧设有整流桥，初级PWM主控芯片；次级侧为同步整流控制器和同步整流MOS管。

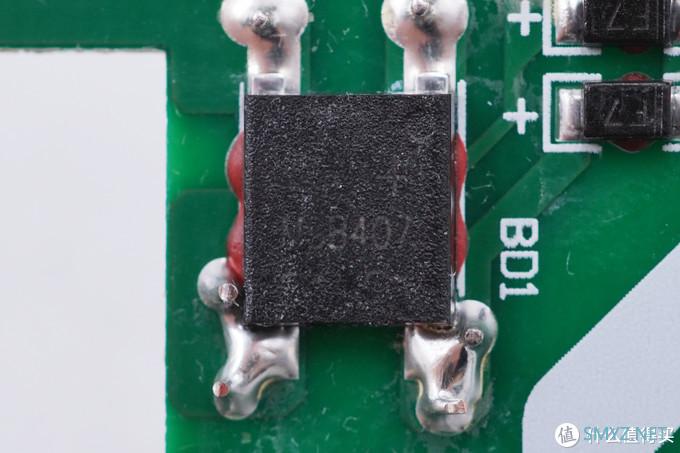

输入整流桥，丝印不清。

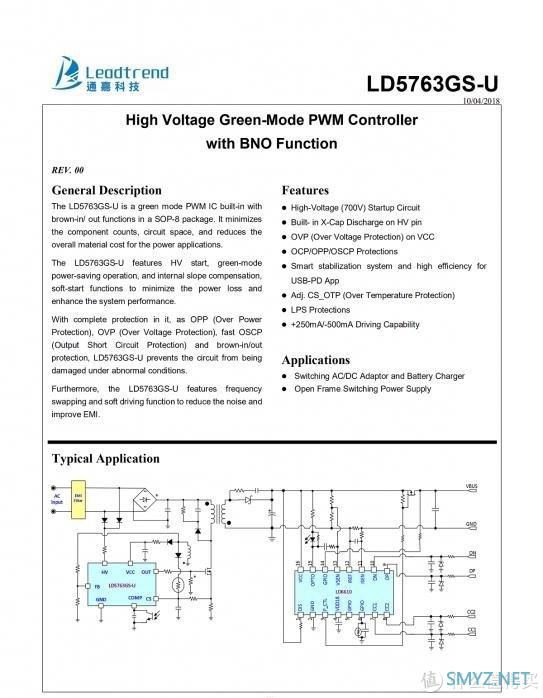

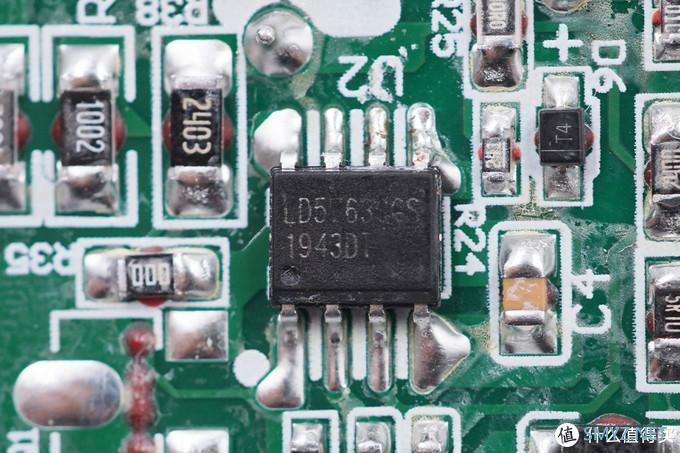

初级PWM主控芯片，丝印LD5763CGS。这是一颗来自通嘉科技的绿色模式PWM芯片。它最大限度地减少了元件数量，电路空间，并降低了电源应用的总体材料成本。具有HV启动，绿色模式省电操作和内部斜率补偿，软启动功能，可最大限度地降低功耗并提高系统性能。

同时通嘉LD5763GS还具有完整的保护功能，如OPP（过功率保护），OVP（过压保护），快速OSCP（输出短路保护）和欠压/欠压保护，可防止电路在异常情况下损坏条件。 具有频率交换和软驱动功能，可降低噪声并改善EMI，应用领域包括开关AC/DC适配器以及电池充电器开放式框架开关电源。

充电头网了解到，通嘉LD5763CGS此前已经被联想thinkplus口红电源、坤兴30W USB PD PPS充电器、努比亚红魔30W USB PD PPS充电器、ZMI紫米65W 2C1A桌面PD快充充电器采用。

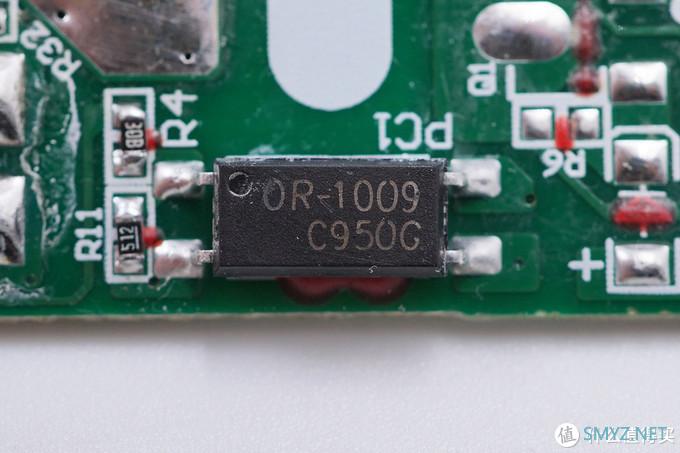

OR1009光耦，用于输出电压反馈调节。

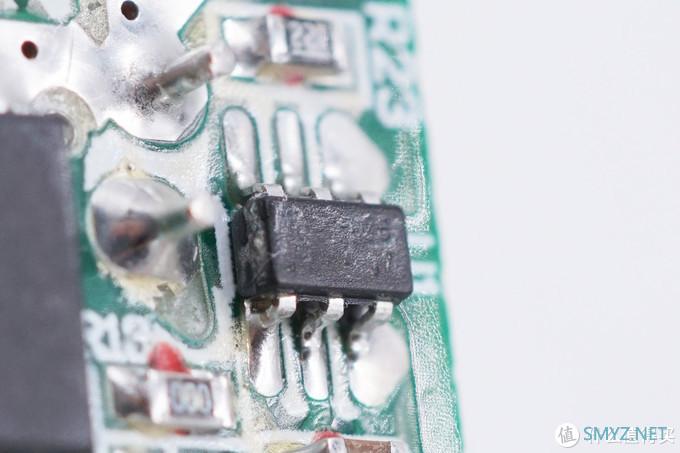

次级同步整流控制器，丝印不请。充电头网了解到，这颗芯片同样由Leadtrend通嘉科技提供，型号LD8526。这是是一个同步整流（SR）驱动芯片，适用于CCM、DCM、QR模式下的反激式低压侧和高压侧同步整流。在轻载条件下，LD8526将进入绿色模式，通过停止SR MOSFET驱动功能来降低工作电流。

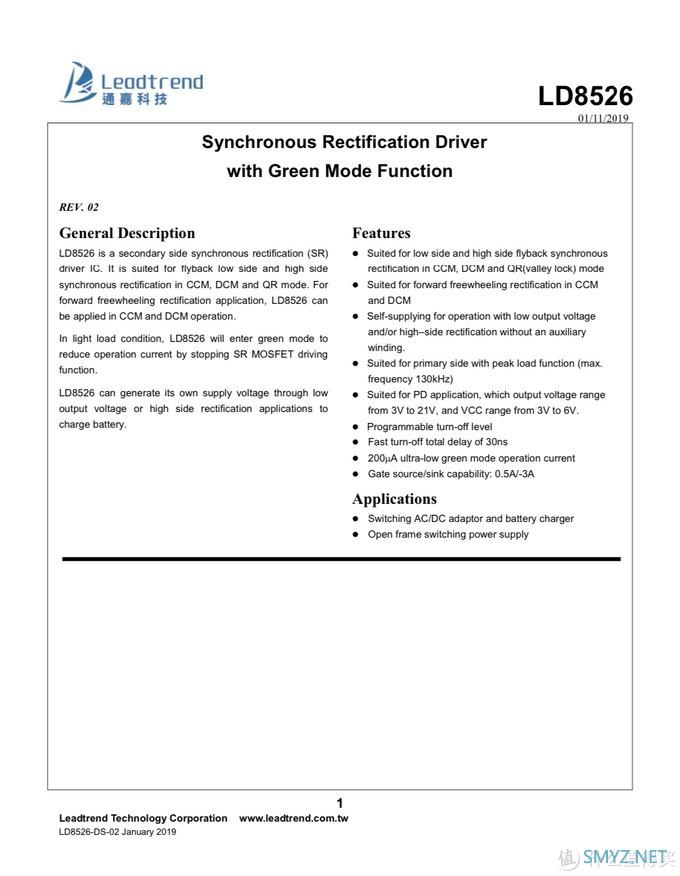

通嘉LD8526详细规格资料。

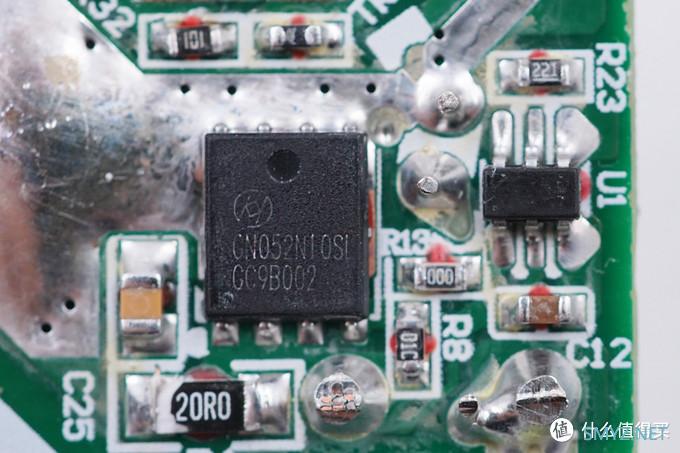

次级同步整流MOS管采用恒泰柯半导体的HGN052N10SL，耐压100V。

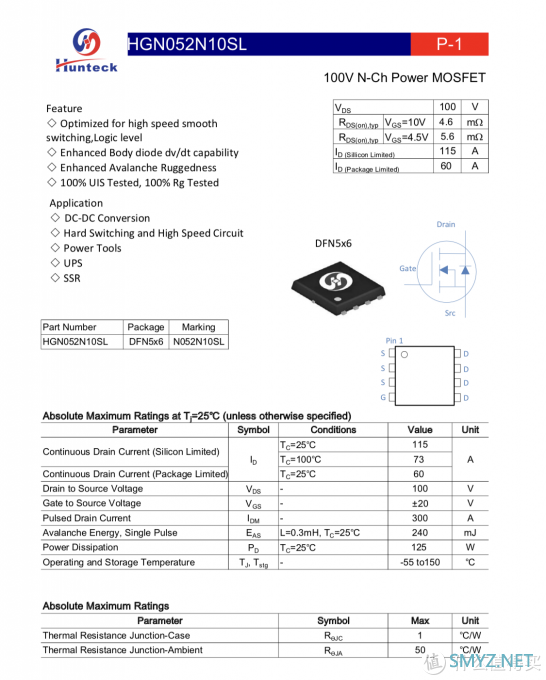

恒泰柯HGN052N10SL详细规格资料。

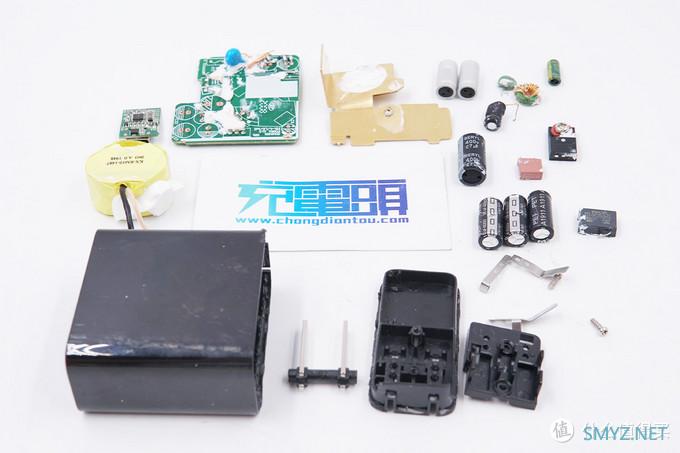

全部拆解完毕。

充电头网拆解总结

在基于常规功率器件设计的充电器中，努比亚这款55W USB PD快充充电器的体积属于比较小巧的一类，功率密度相对较高。采用可折叠的插脚设计，便于收纳。USB-C口不仅支持QC3.0快充，还支持USB PD3.0，PPS快充协议，并具备5A的PPS电压档位，通用目前的手机快充。

充电头网通过拆解了解到，这款充电器内部设计紧凑，除了给功率器件和变压器使用铜质散热片之外，还通过大量的注胶处理增加散热性能和元器件的稳定性，让充电器的小型化成为可能。

此外，努比亚这款充电器从AC-DC控制到USB PD快充协议控制，采用了通嘉科技全套快充方案，且协议芯片为USB-IF协会认证产品，性能有保证。整体方案的应用可以让充电器在开发阶段调试更为便捷，从而压缩系统开发成本，加速产品量产上市。
