前言

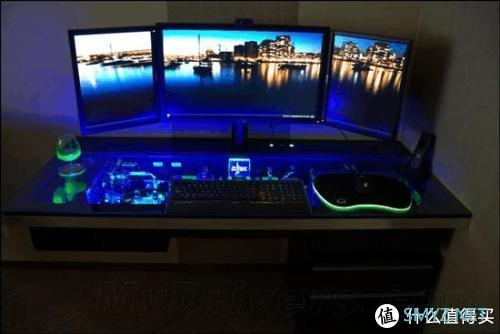

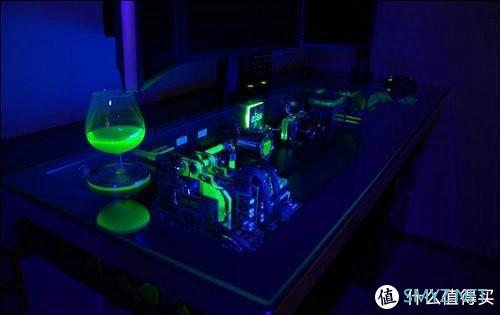

2010年那时候逛水冷论坛,就对水冷特别感兴趣,等看到这位荷兰大神打造的这一套水冷桌,我就下定决心自己也做一套
,终于在2018年11月开始动工了
,历时3个半月终于制作完成,相对于荷兰大神的半年时间,我这个比较简陋没那么精致,而且光污染几乎都没有

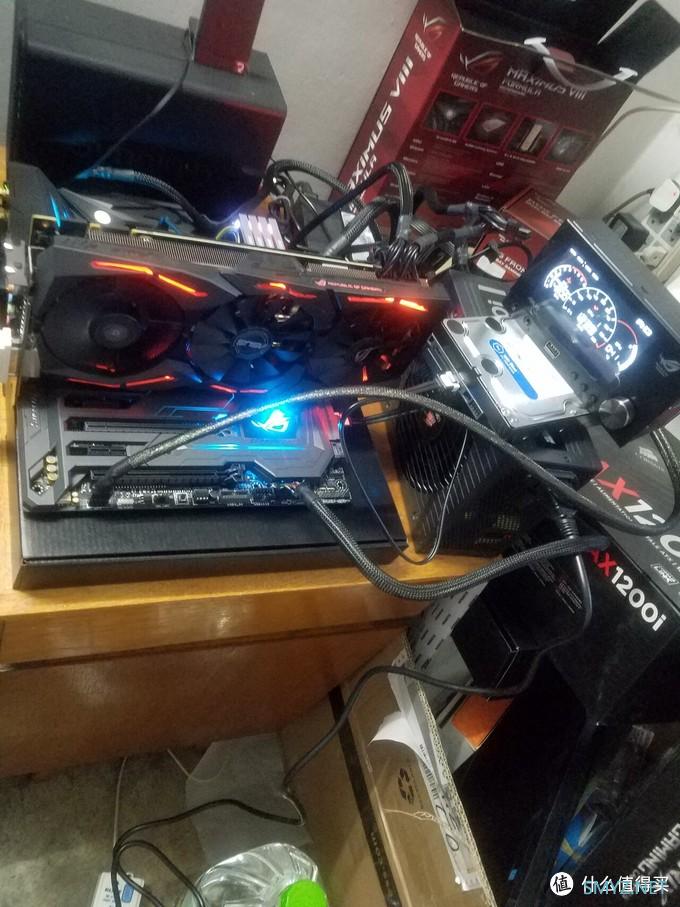

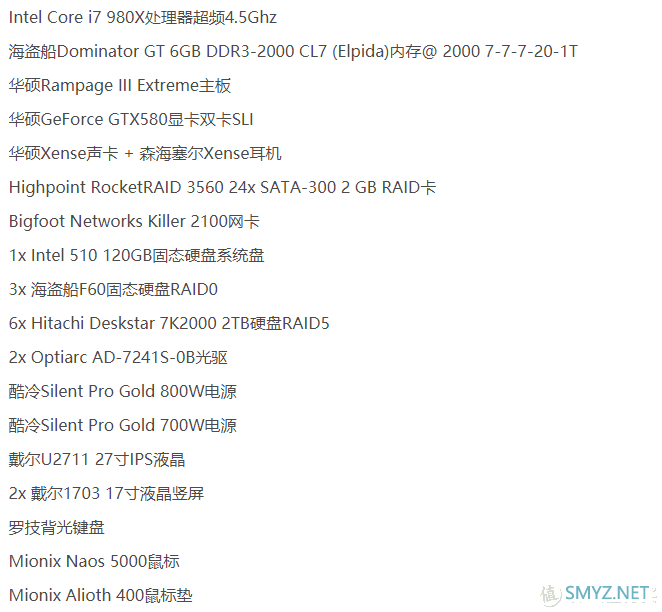

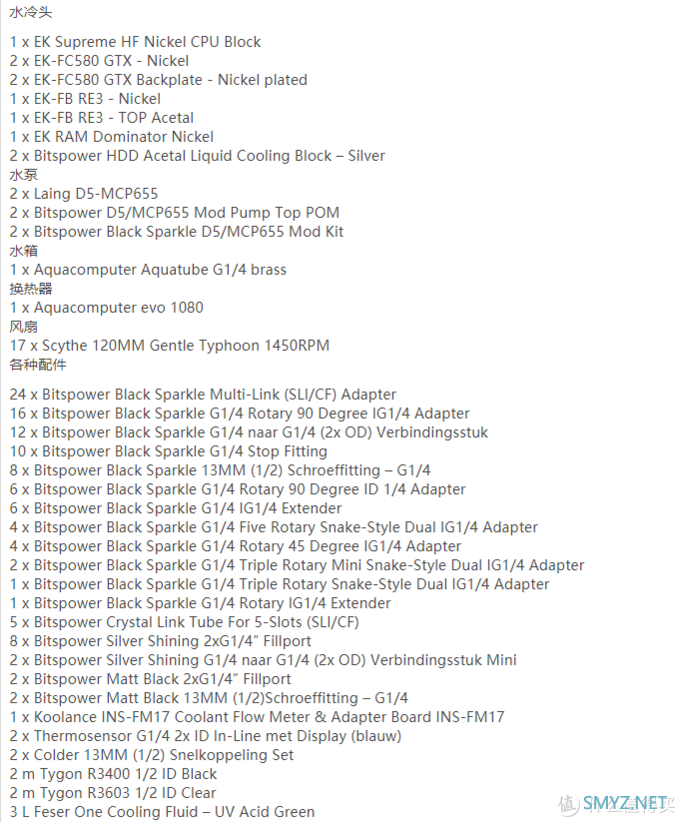

下面有这台的配置,当年是神机.....而且还有自己的LOGO在机箱里,真的很漂亮,所以就打算自己弄一套
制作过程

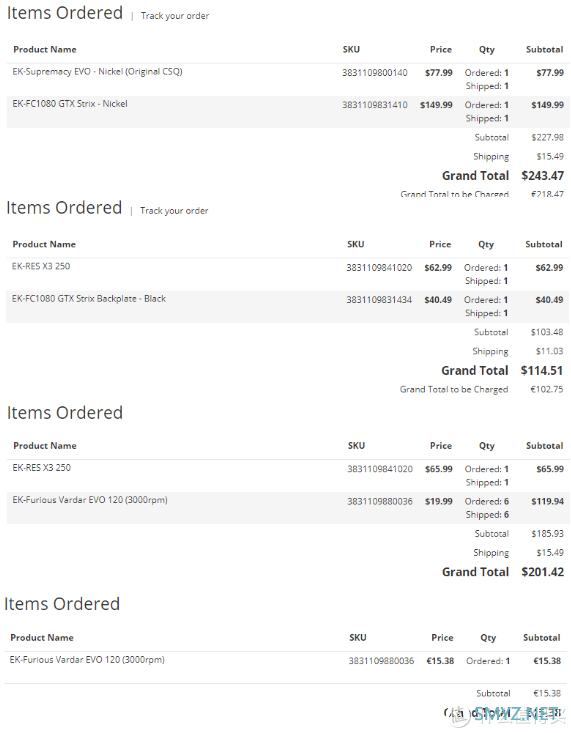

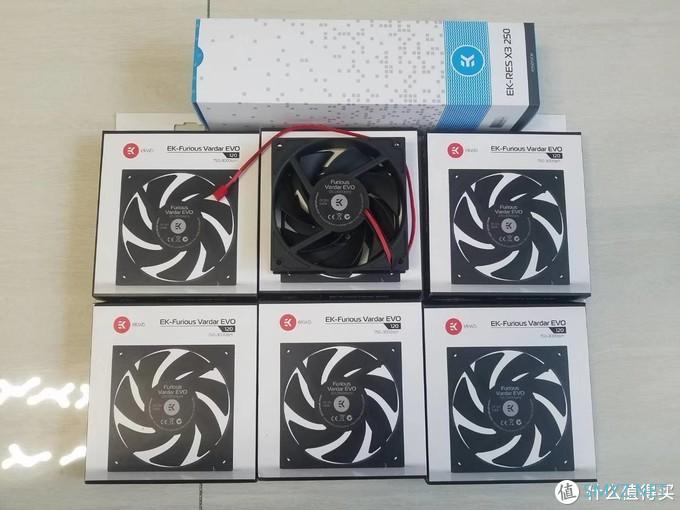

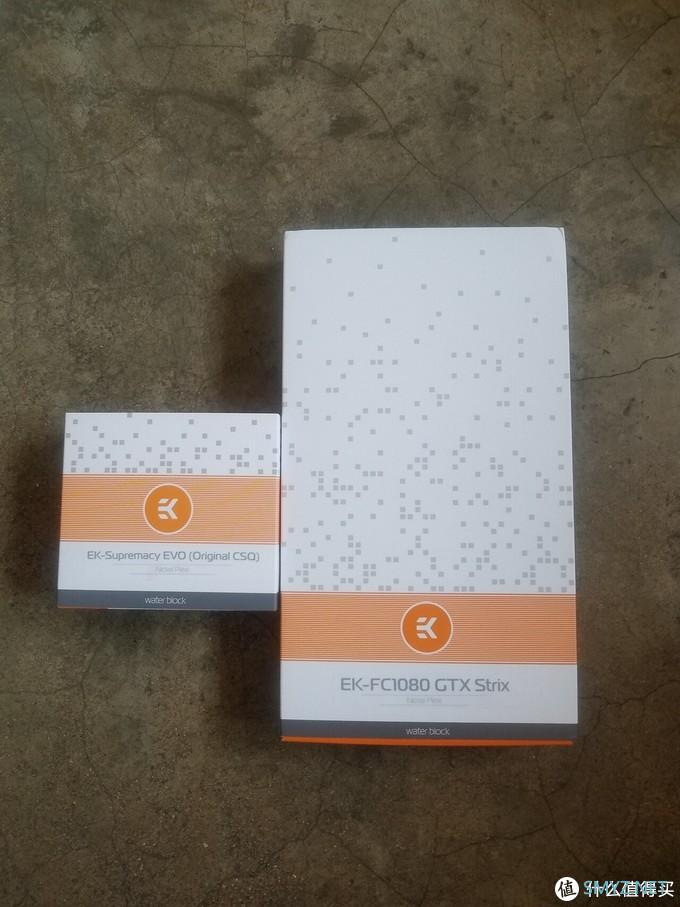

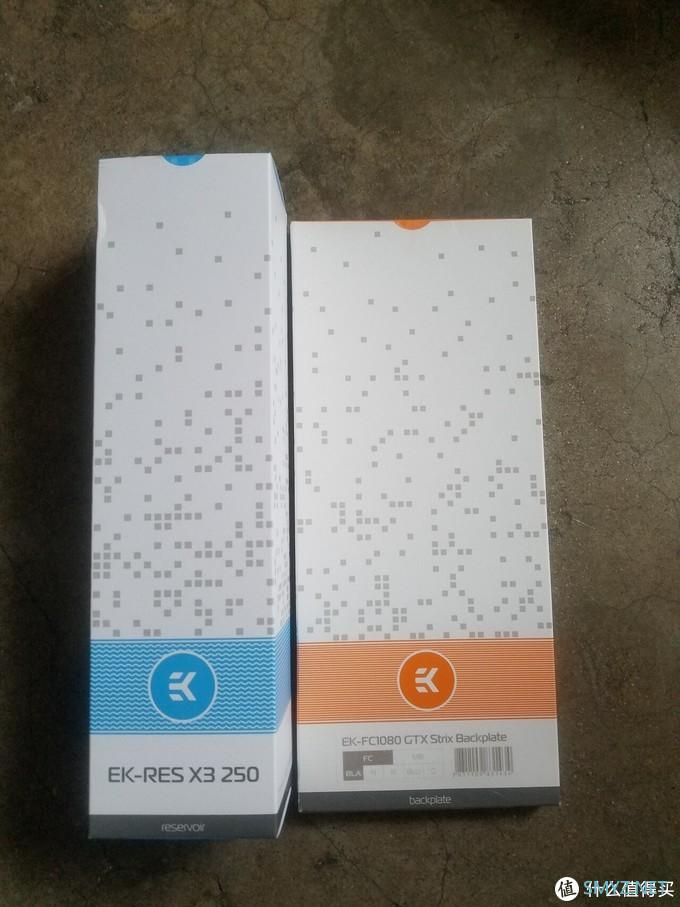

很多东西都不是一次性买齐得,尤其是硬件也是分批买的,分体水冷EK得是从德国官网购买的,因为购买的东西多,比在X宝上买合适,所以就自己海淘直邮了,而且还有质保2年,换了德国直接更换,国外得质保政策真是良心呀,不像国内各种扯皮,国外都是寄一个新的过来

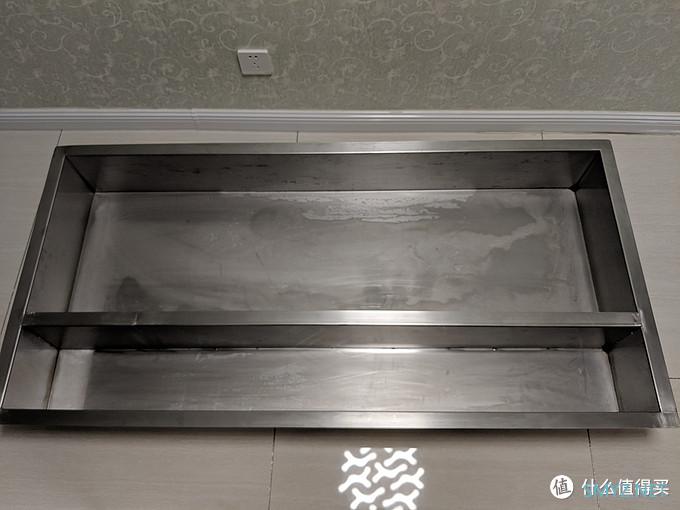

主体开孔

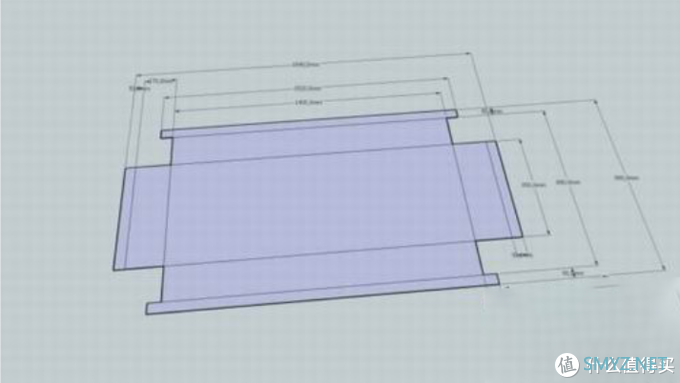

这是荷兰大神的图纸,当年的像素加上转载得数据根本看不到

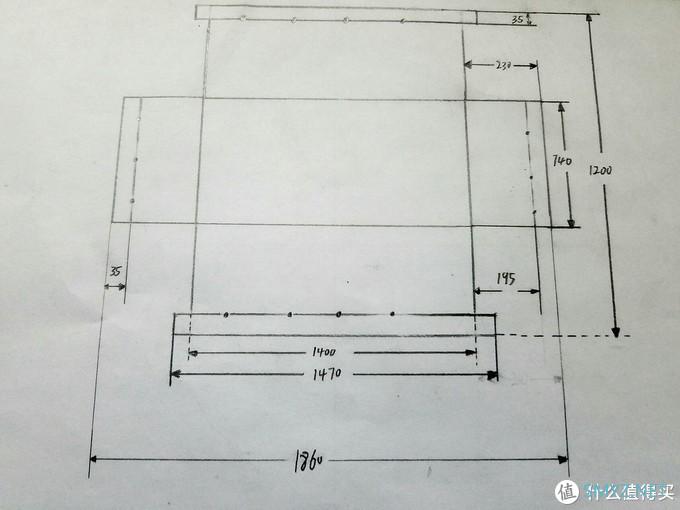

这是我自己手工画的图纸,拿出当年学的机修制图那点玩意,标注对不对很多都忘了,这图中的尺寸不是最终尺寸,后期又修改了

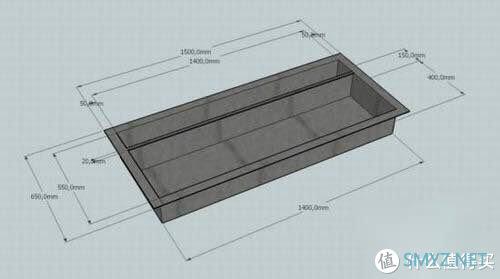

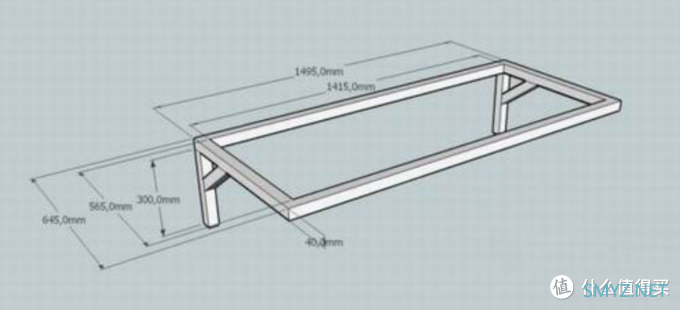

这是荷兰大神的图纸

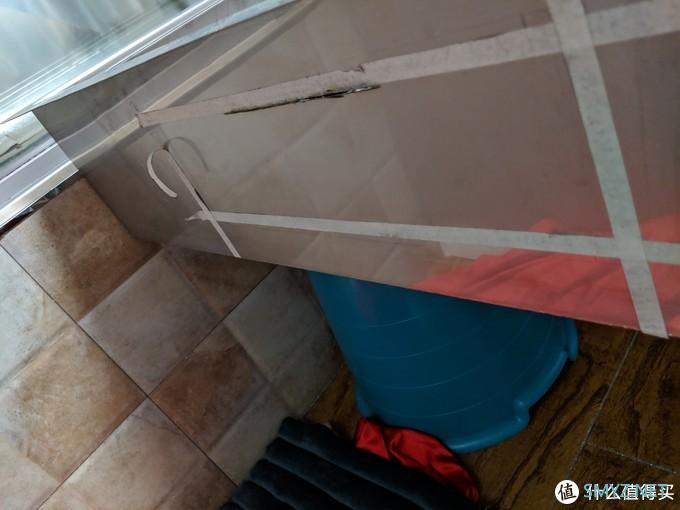

我这里做个一个改进,做了一个支撑面,不至于全部的钢化玻璃全部压在一整个平面上,当初想的是两边用液压杆做升降支撑点,但是两侧需要来固定冷排,所以放弃了液压杆的设计,其实最好就是两块玻璃,后面设备电源区一块,前面是一个玻璃这样主板I/O插口,更换设备很方便,我为了省事就没做2块玻璃

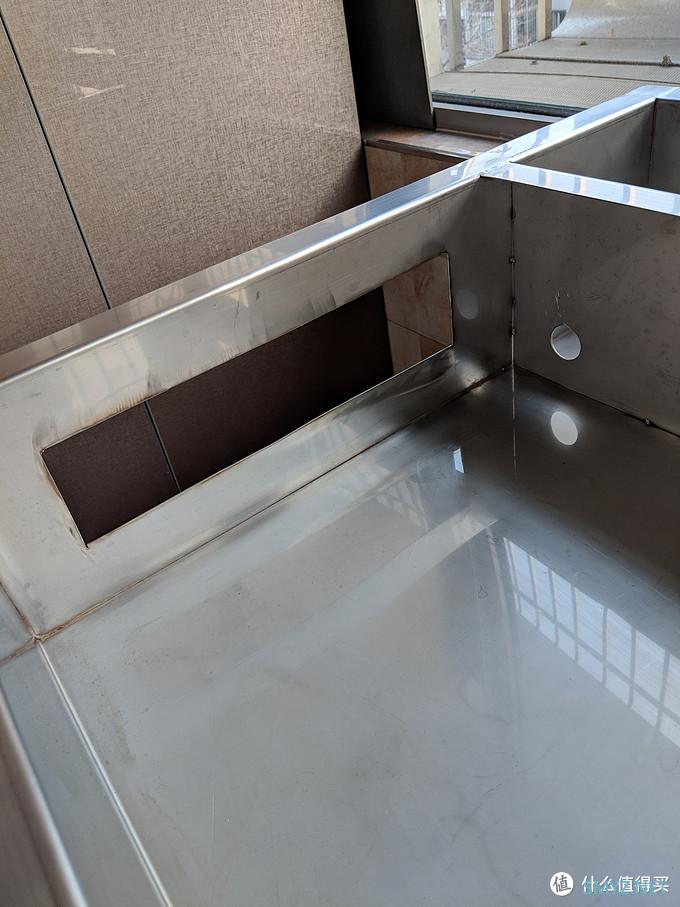

就做了一整张的玻璃,还有一个最大缺陷就是没有用氩弧焊,来焊接只用用普通得304焊条焊接的,接口很难看后期用砂纸一点一点打磨出来的,真的很费手,打磨的手疼................所以304不锈钢材料,焊接一定要用氩弧焊,我这还和工人说一定要用氩弧焊,最后还是用普通的....因为省事便宜

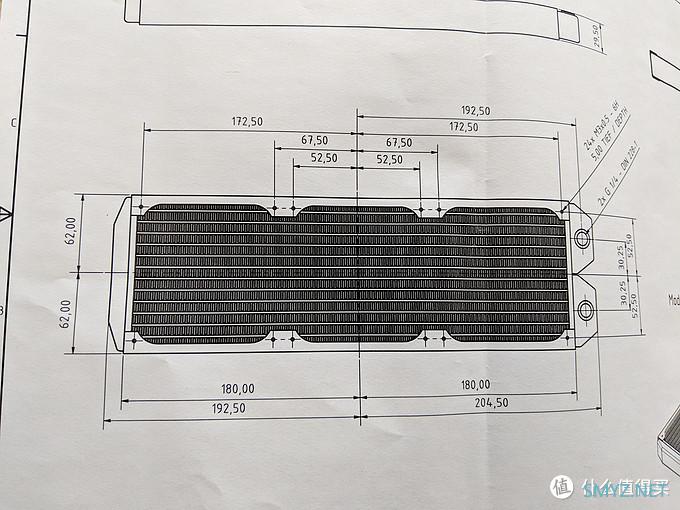

这是欧酷360的冷排图纸

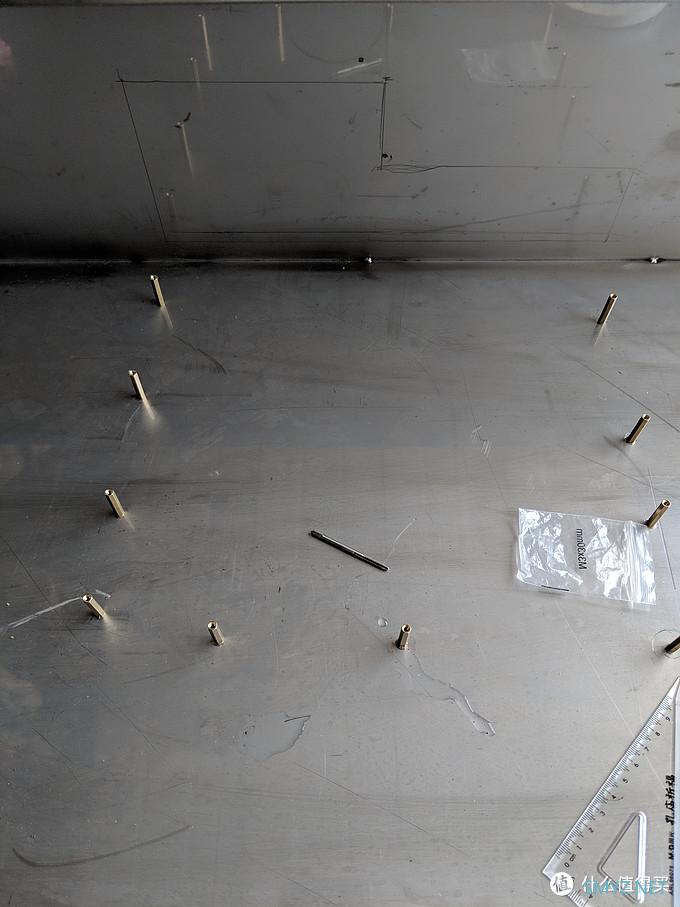

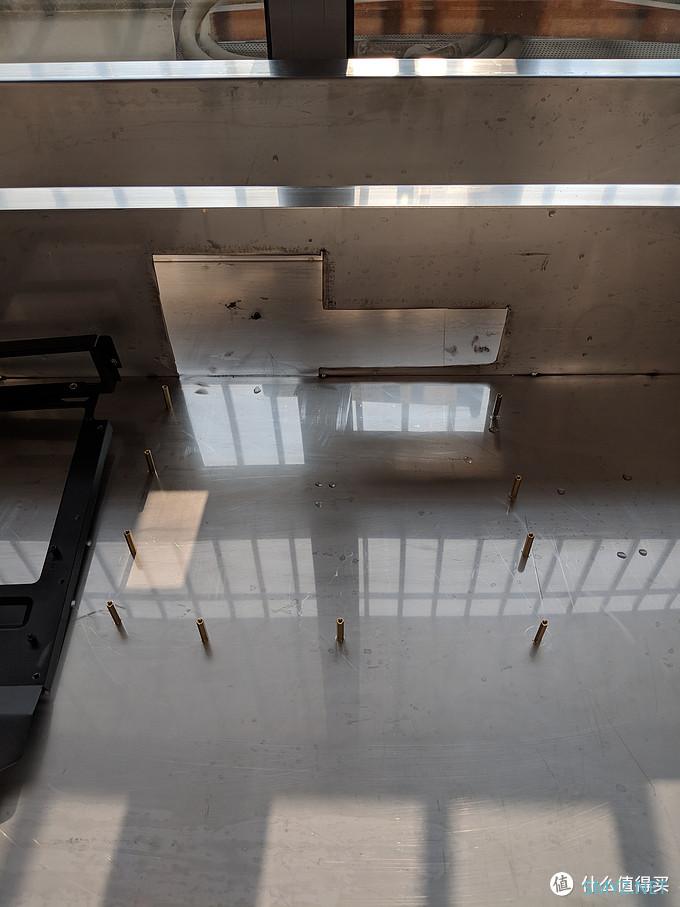

六角铜柱M3单头铜螺柱机箱主板螺丝柱铜柱隔离柱电路板接线铜支柱1.1元天猫精选去购买这是上图中的主板支撑柱,什么尺寸都又非常好用,304板用不锈钢钻头打孔,然后用丝锥攻丝,背面多出来的,直接去掉.

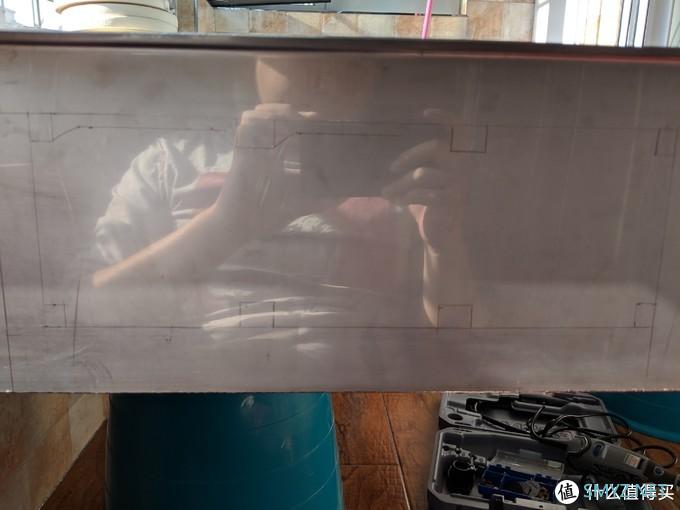

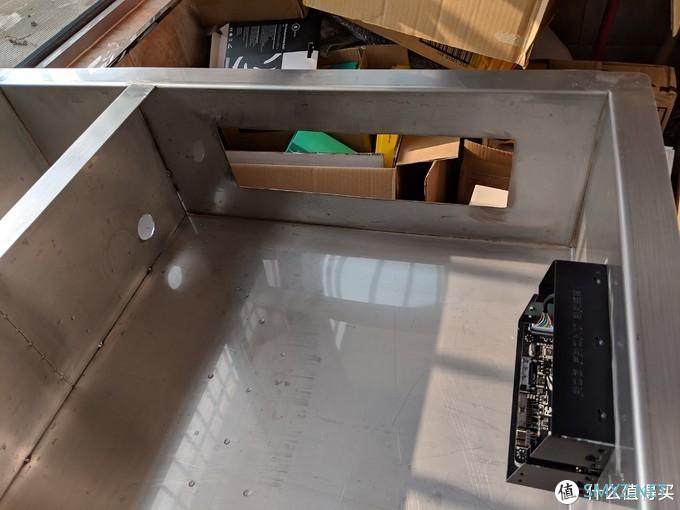

所有开孔打孔的都需要自己来....因为找个那家没有激光开孔,主要也是为了省钱

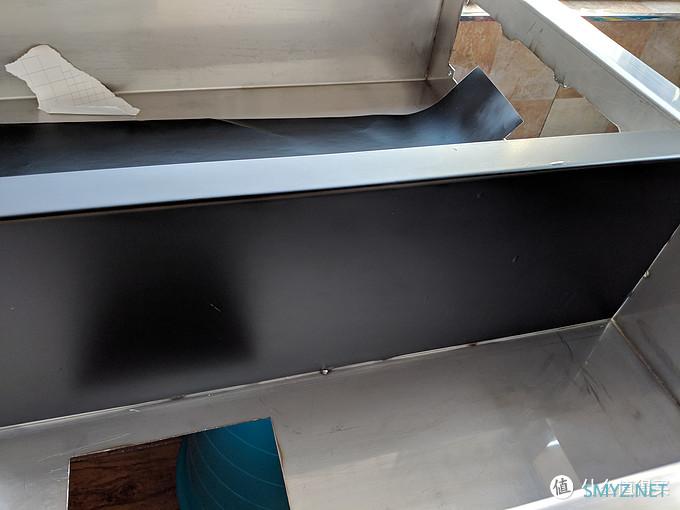

主体贴膜

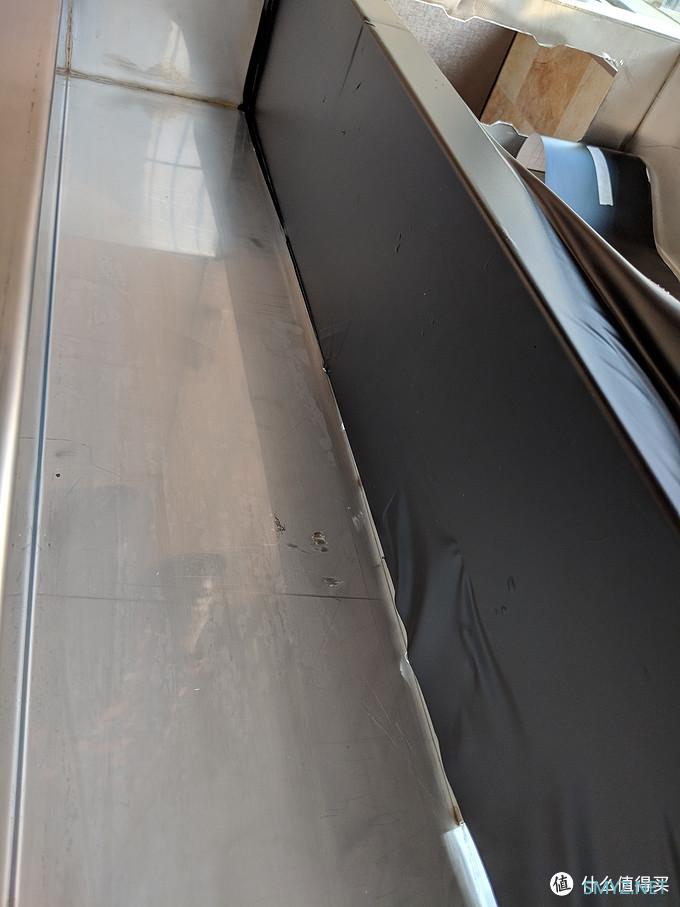

304的不好看太冷了,所以选择贴膜了,而且还能绝缘

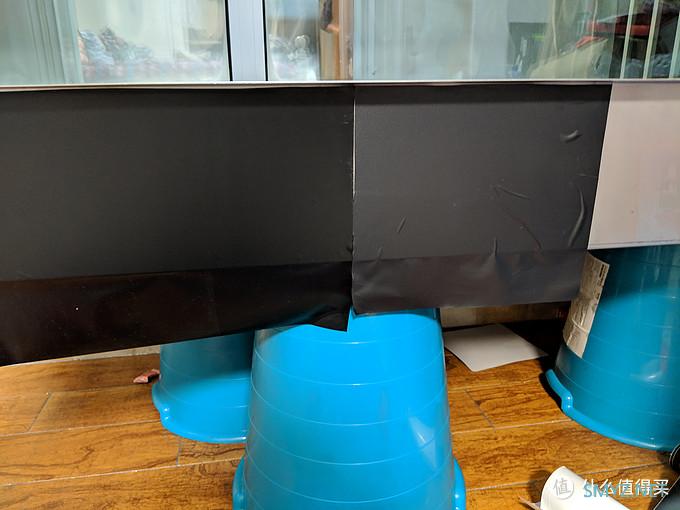

,贴膜真的很考验耐心,往前一点一点赶得时候,只要快一点就容易出气泡,还有撕回去重新贴,感觉贴完,这个就可以去贴车膜了
开始买了2种颜色,分别试试哪个颜色贴上会好看,最后证明永远是黑色最霸气最百搭

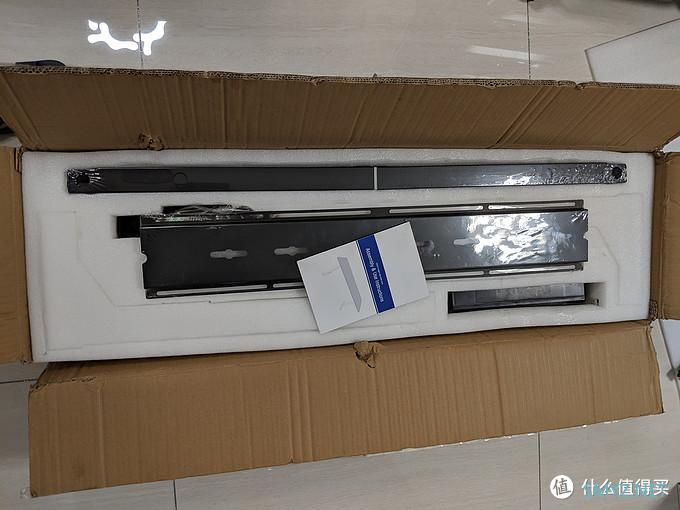

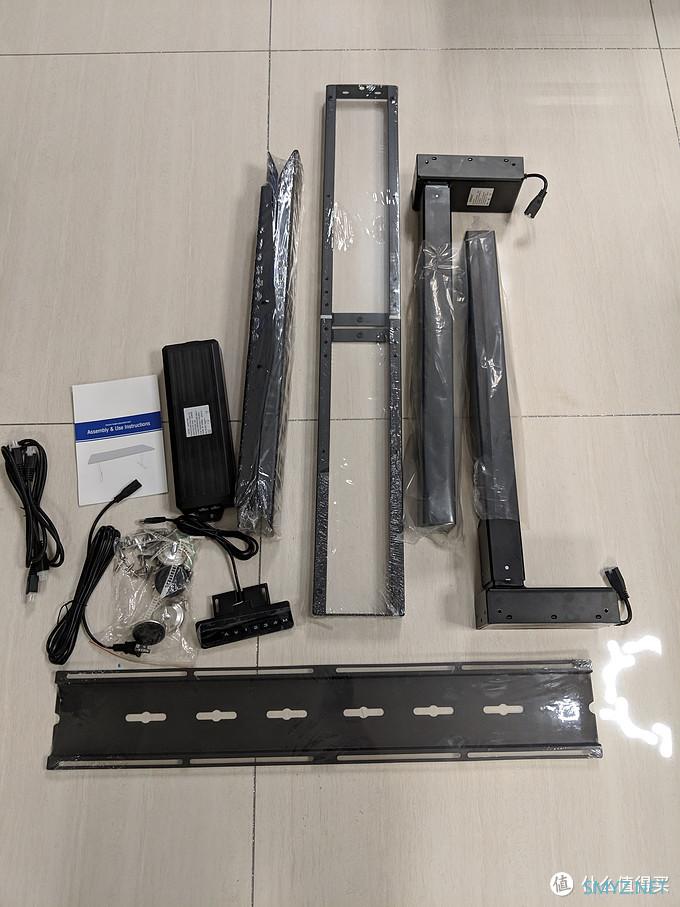

安装升降架

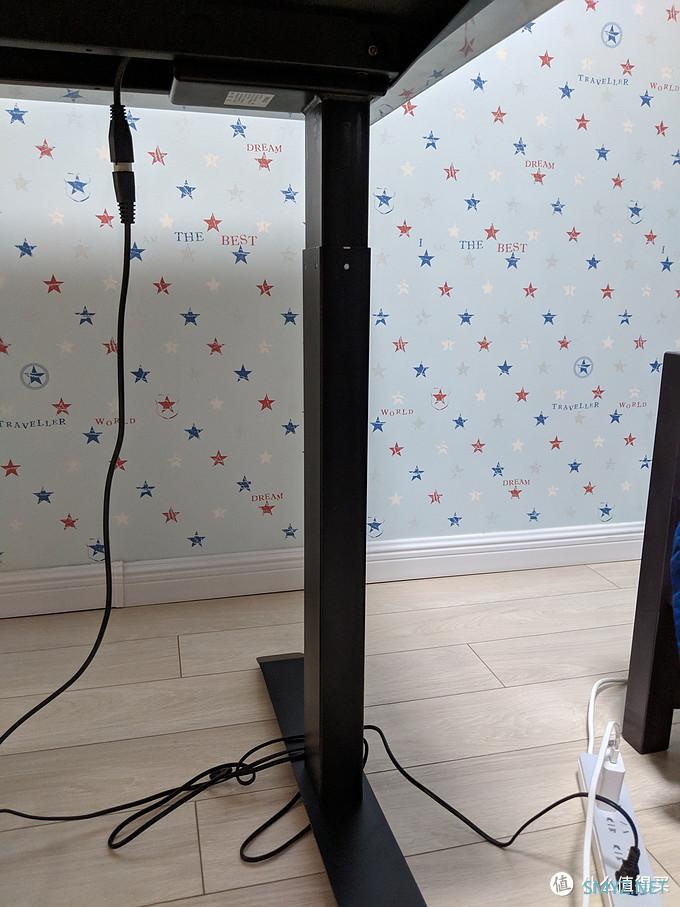

这个升降架子说真的买个有点失败,因为不升这尺寸正好
,升起来反而高了,本身准备以后有孩子,可以给孩子降下来用的,结果我185CM身高坐在椅子上正好
,等搬新家我还是改成用托架固定在墙上了,升降架给孩子弄个桌子吧..........

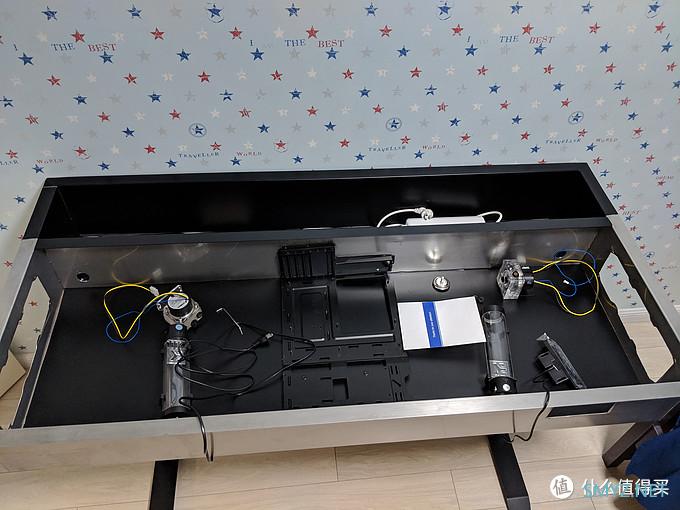

水冷安装及改线

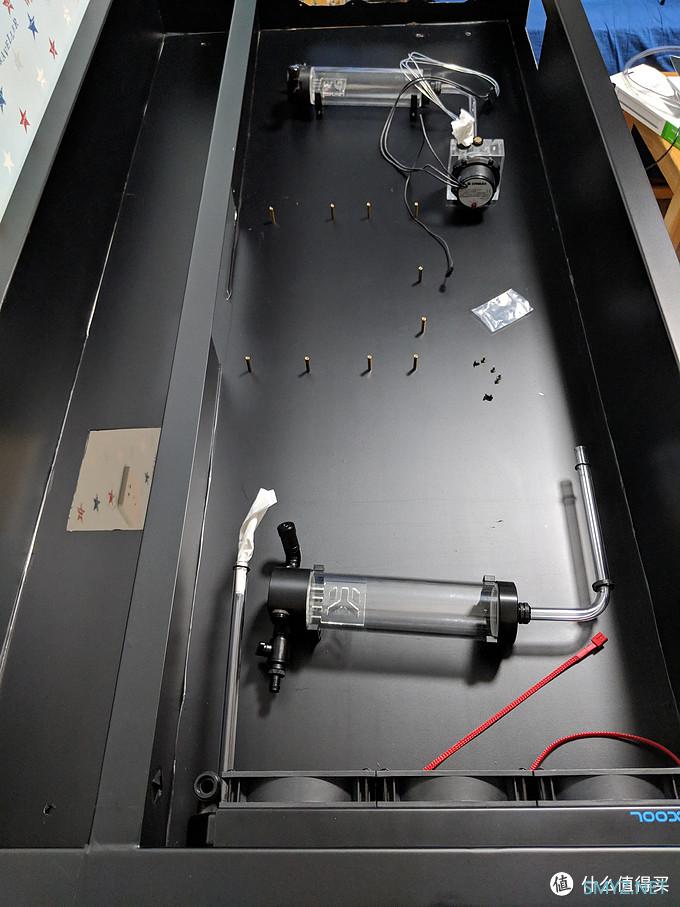

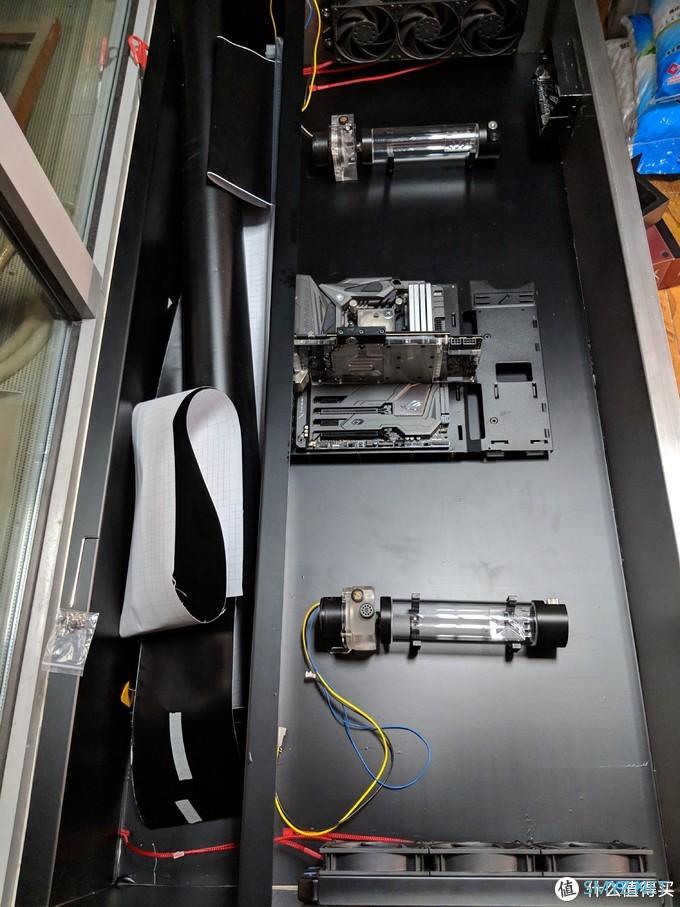

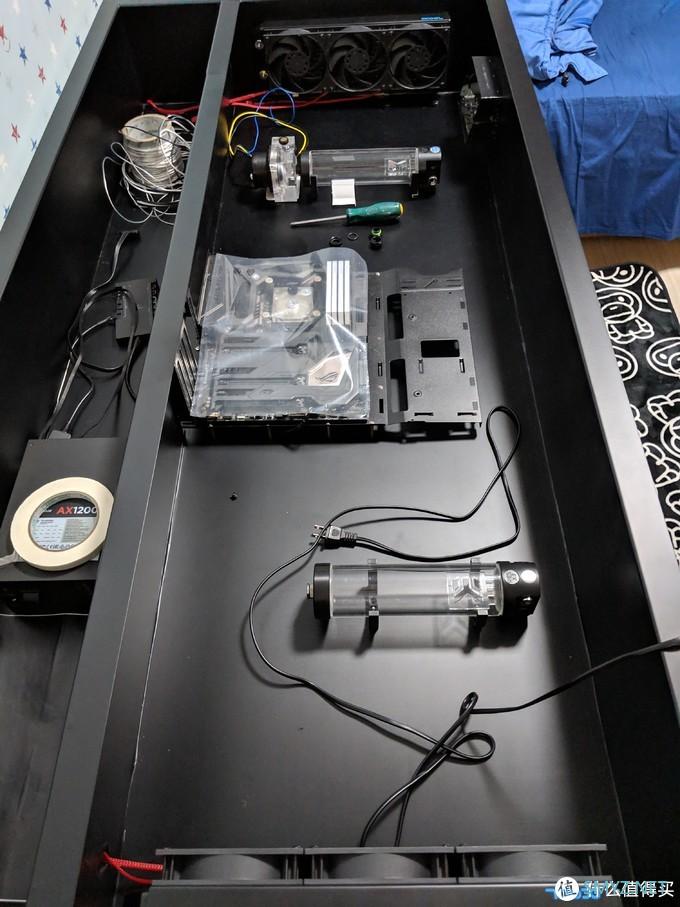

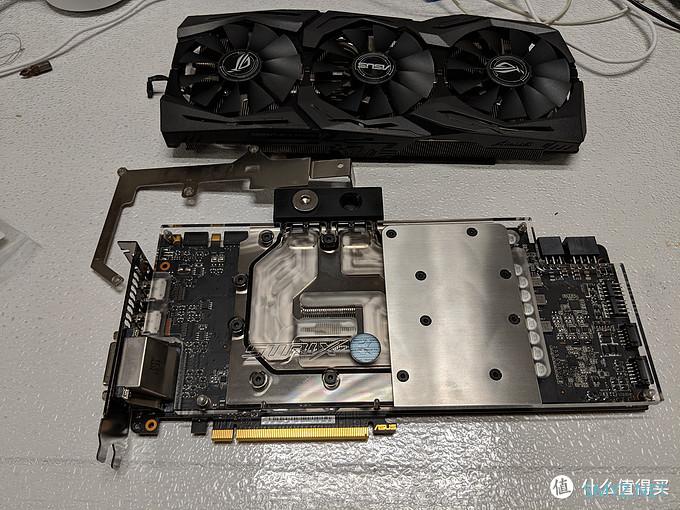

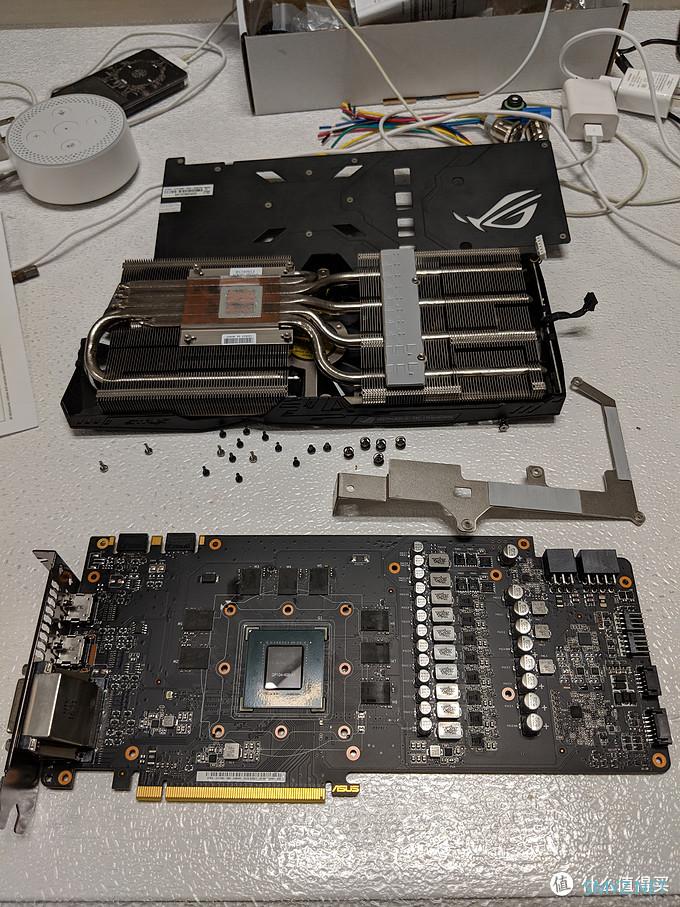

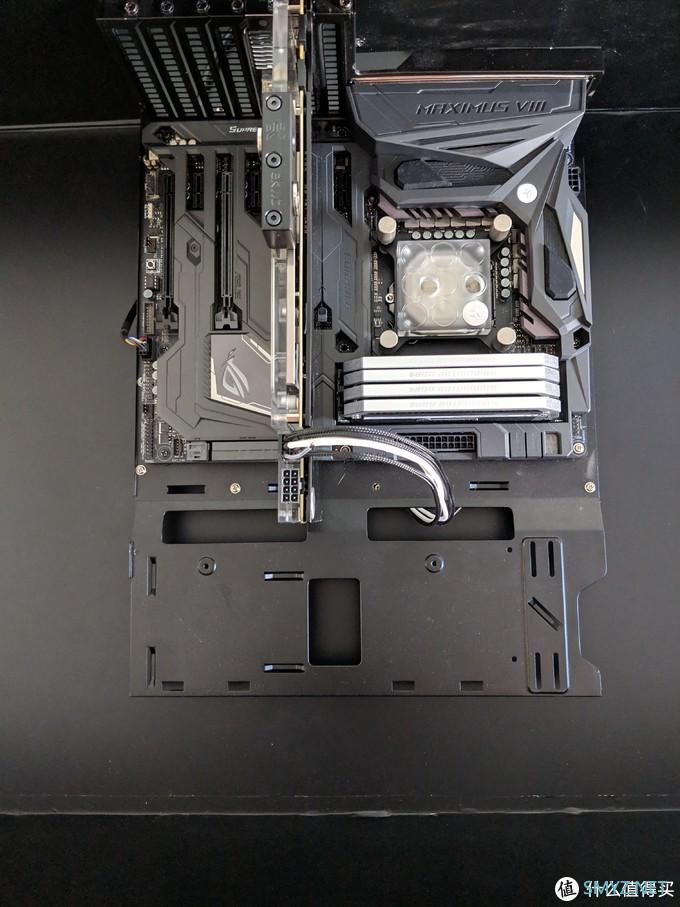

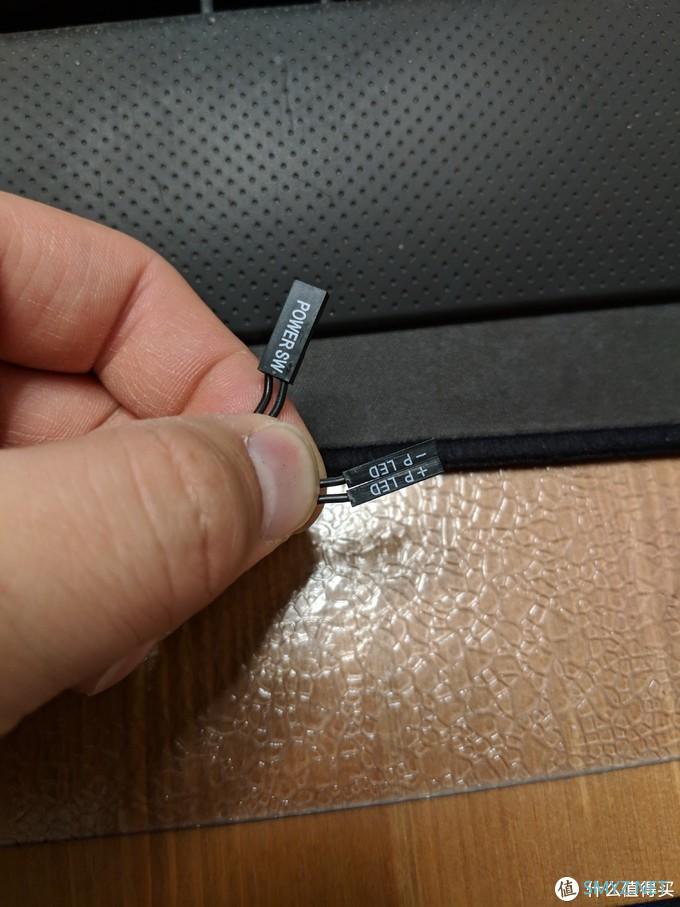

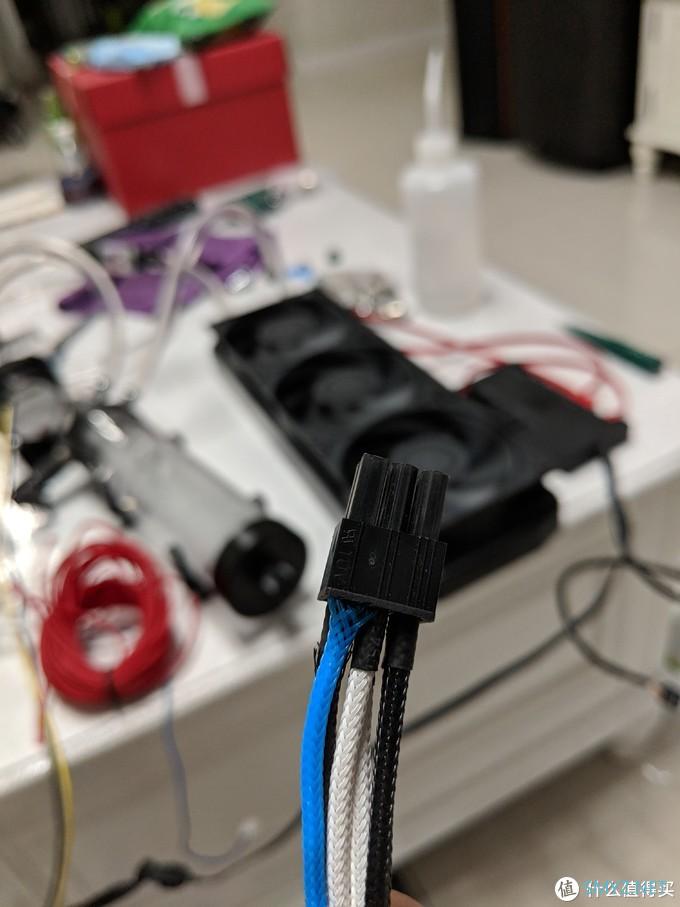

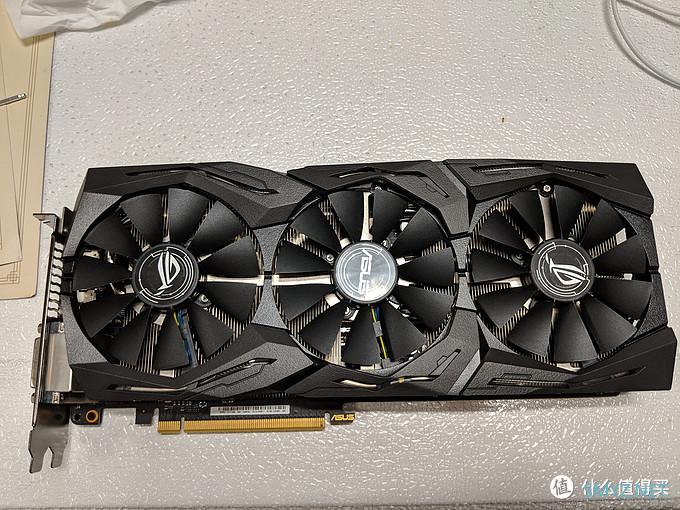

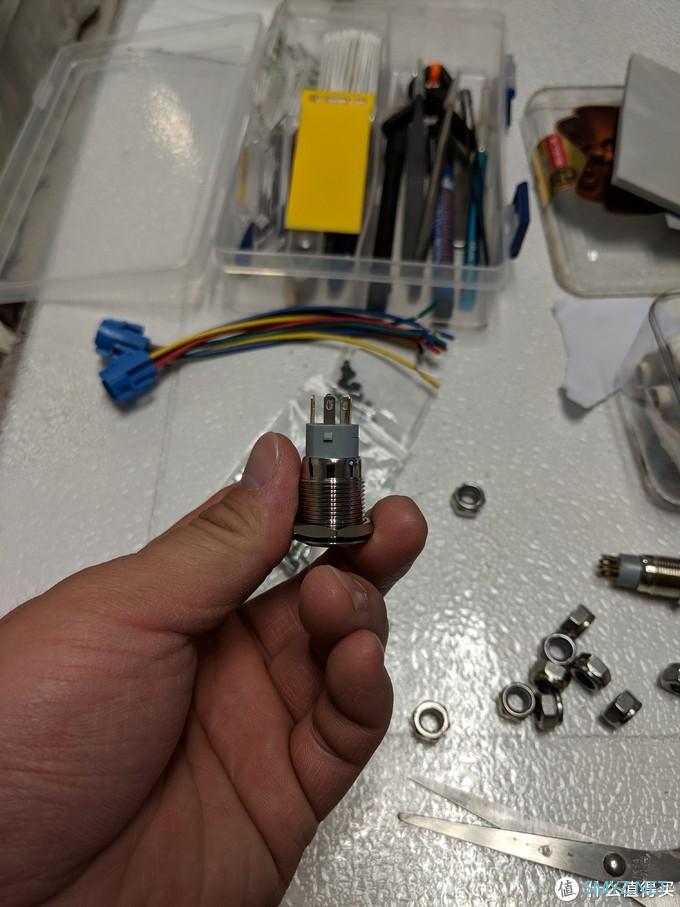

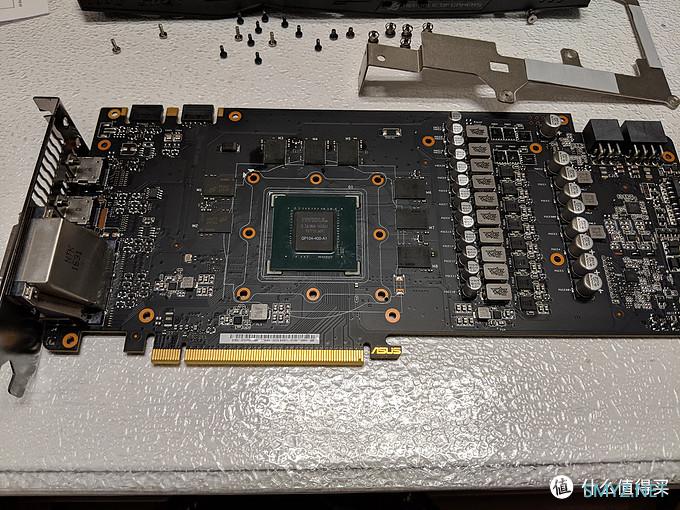

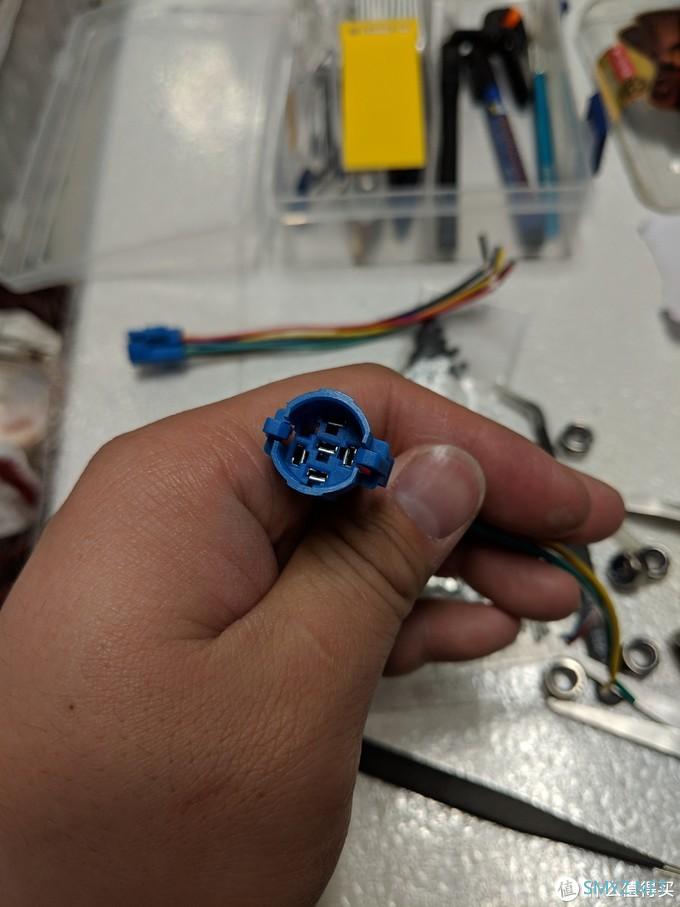

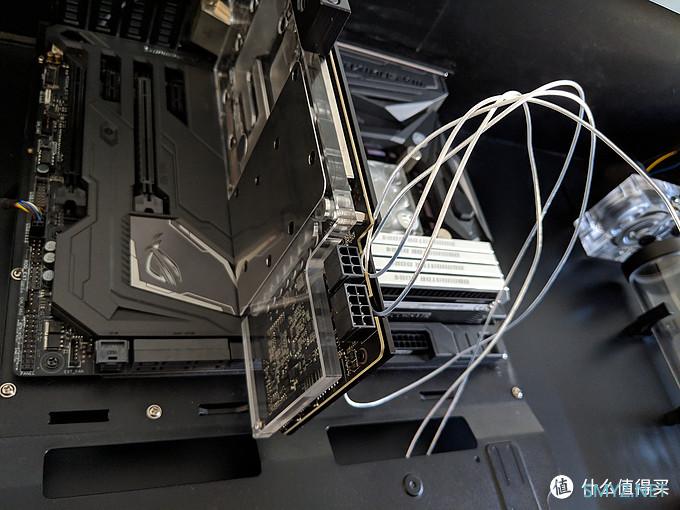

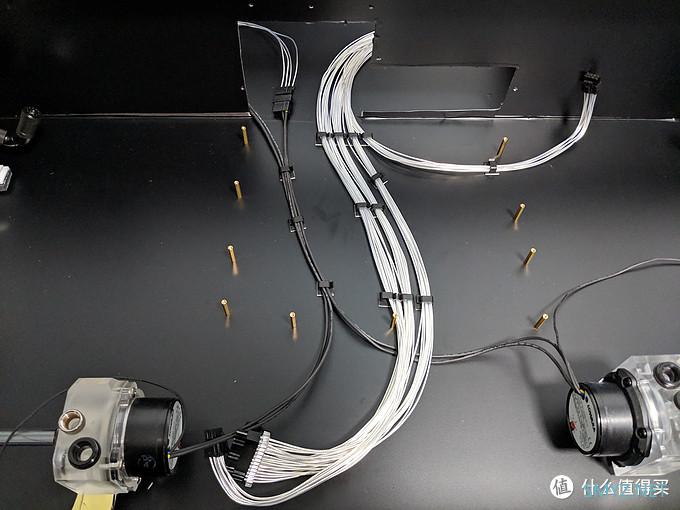

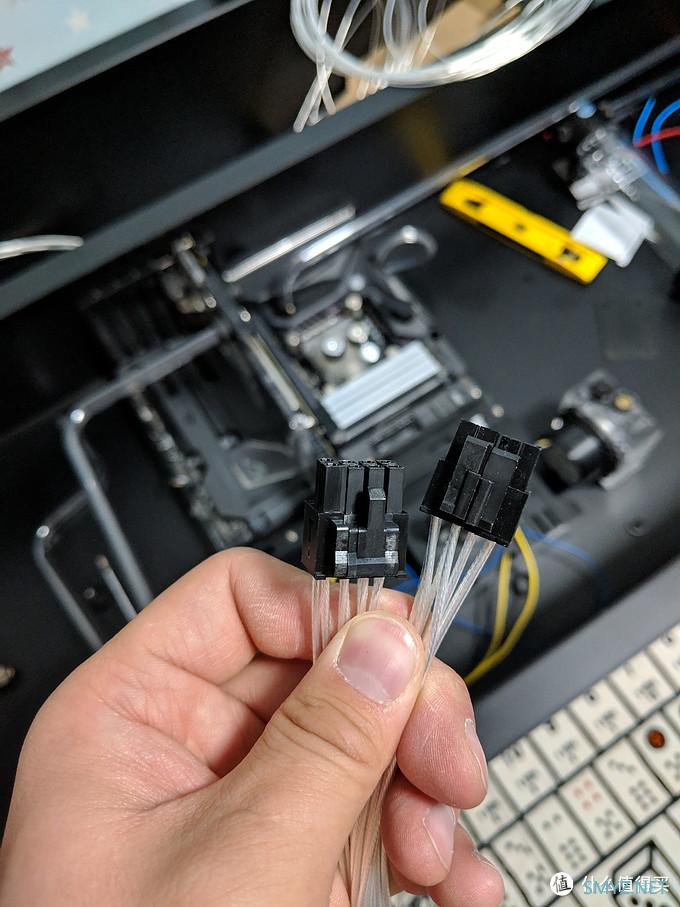

之前已经把主体的都弄好了,后面就是显卡和主板的冷头安装,水箱,水泵的定位了,以及更换各种杜邦头,包线了,这段我算了下弄了整整一周的晚上,到家就开始退针,然后压线头和包线,每天睡觉前眼睛感觉都有点疼了

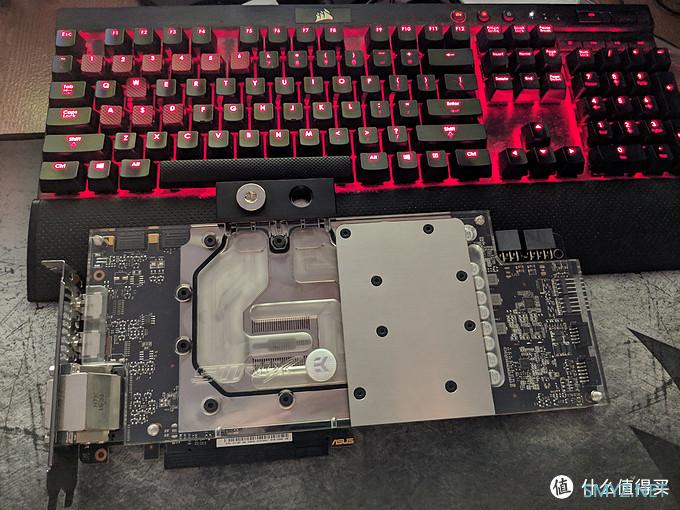

贴硅胶导热条忘了照了,EK给的都很标准几乎不用裁剪

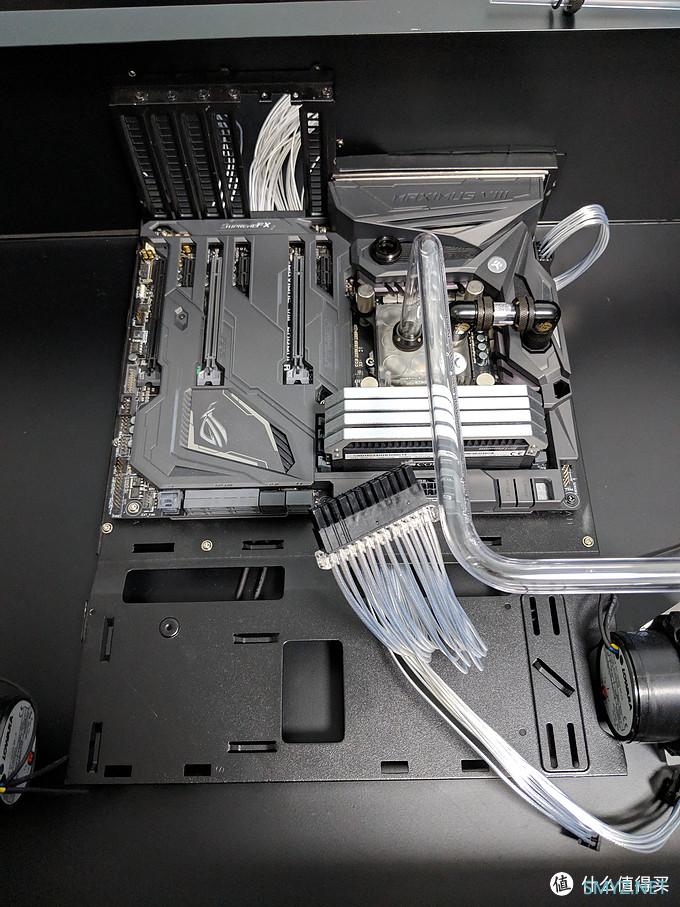

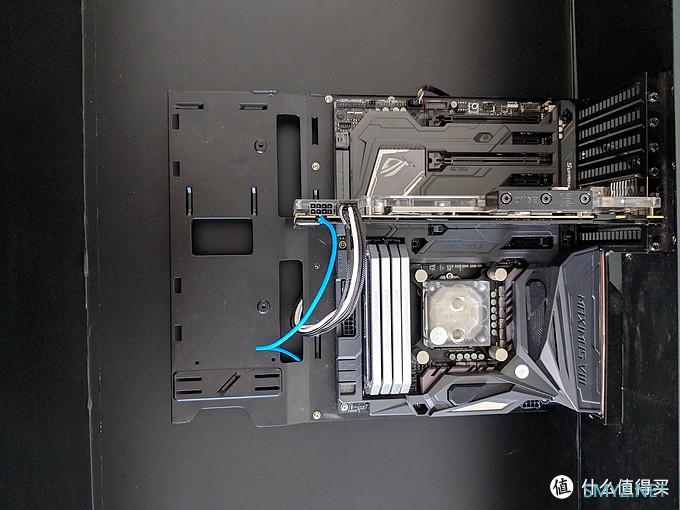

合体后真的好看

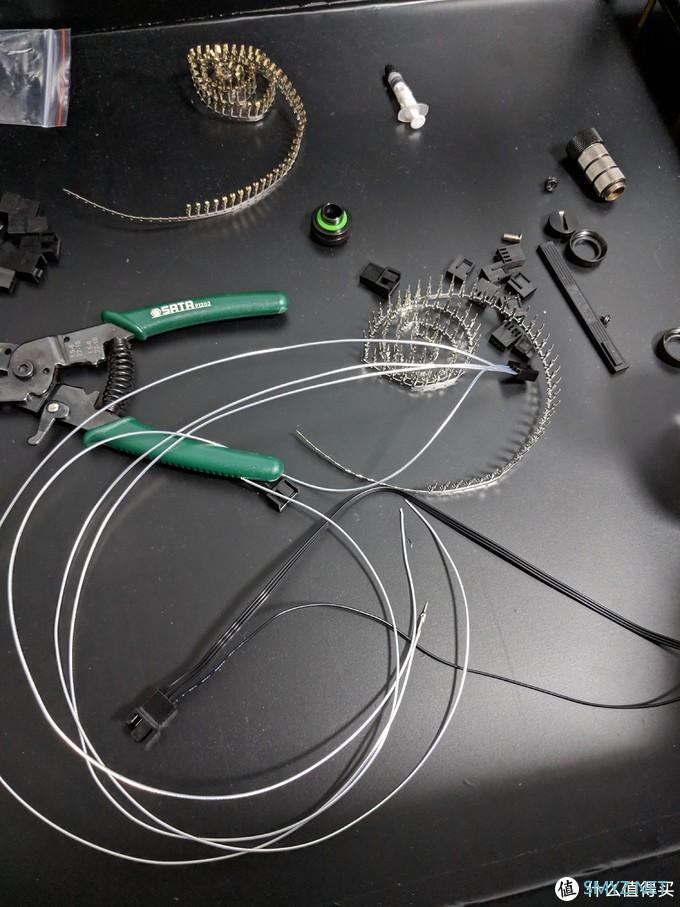

这世达的刃口剥线钳子,非常好用,就是有点小贵 100块一把
世达SATA91201带刃口剥线钳6寸77.9元京东去购买看百科
世达工具多功能电工剥线钳光纤拨线钳电线鸭嘴剥皮钳剥线器7514175元天猫精选去购买推荐用这两把剥线钳超级好用,我家里很多世达的工具都是在单位使用后感觉很舒服,才购买的

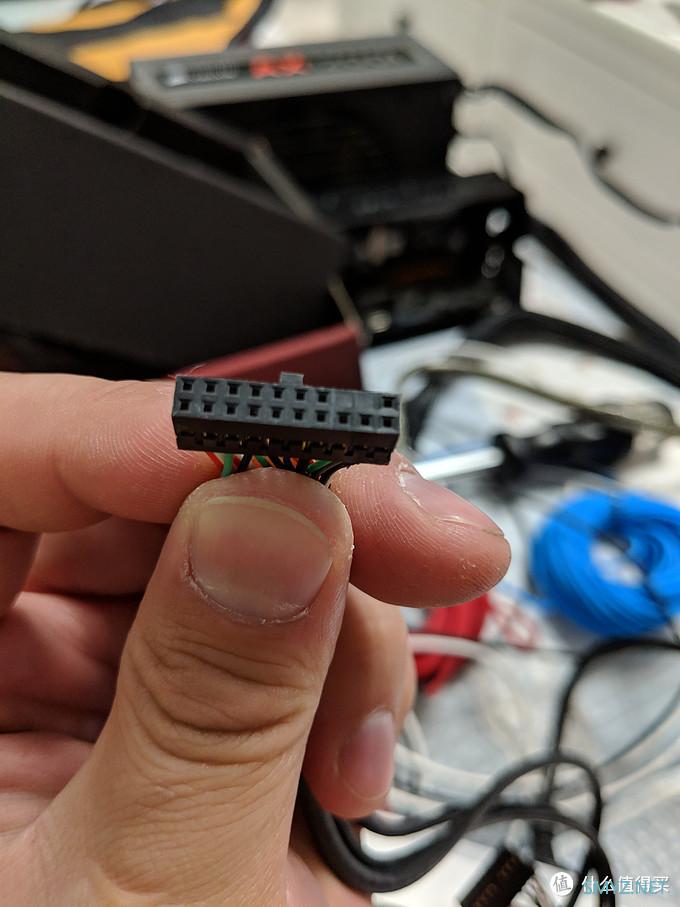

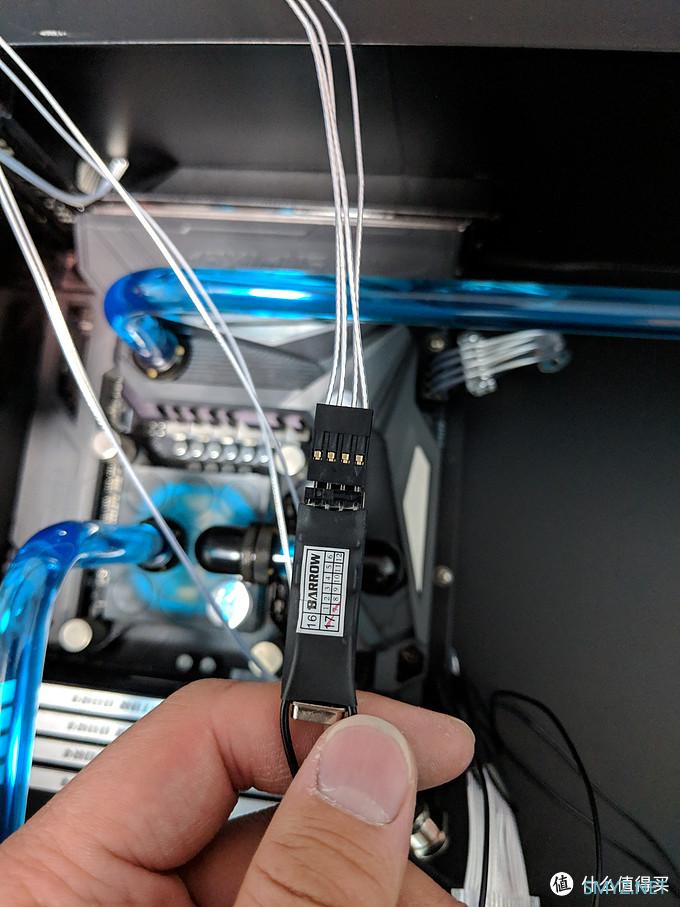

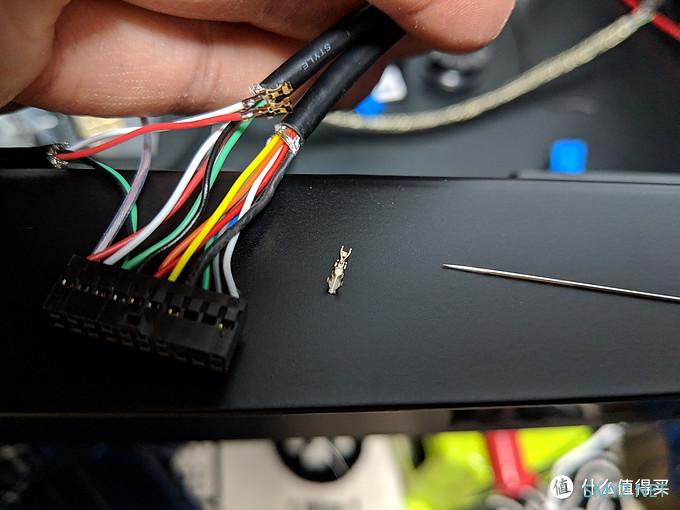

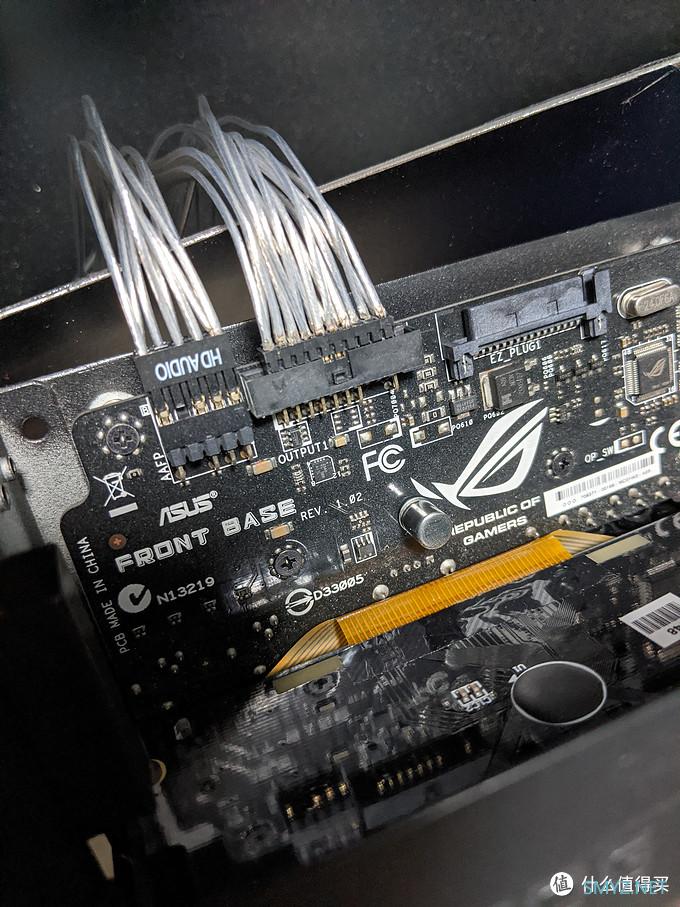

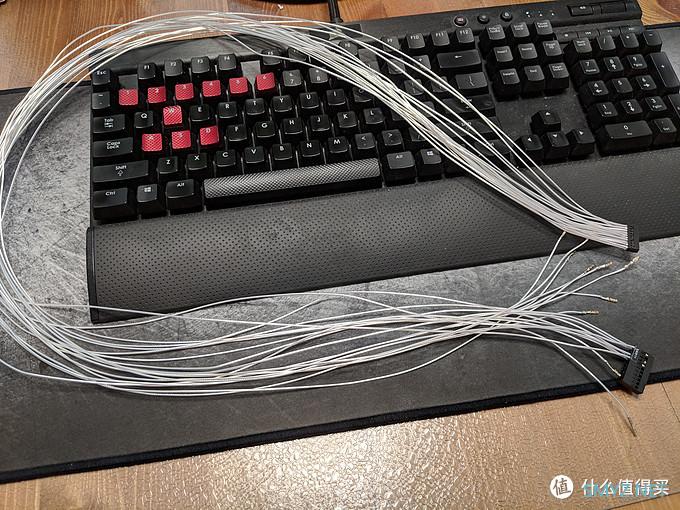

这个是最难弄的线 细不说,而且有几个根是2到3根压在一个端子上,往杜邦头里插的时候特别费劲,需要一根针来辅助,不过也是因为我用的镀银线有点粗了,要是再细一点就好了,懒得再买了,就一点不值得再买了
最后我用了2个晚上才完成了这组音频线,弄完了眼睛都快瞎了
原装自带的那个不够长,而且非常硬,所以只能自己做了.....
开始我想用这种白黑色的蛇皮网包线的,但是想到要符合T病毒的配色,蓝红的就没用,或者过几年换设备再说吧
最后的组装

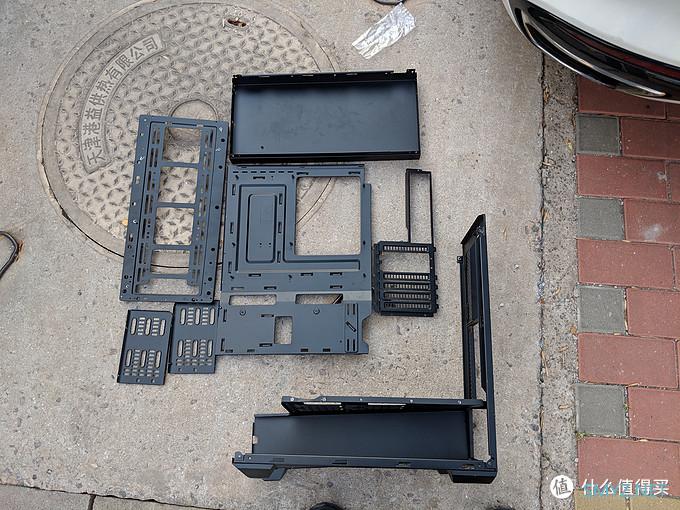

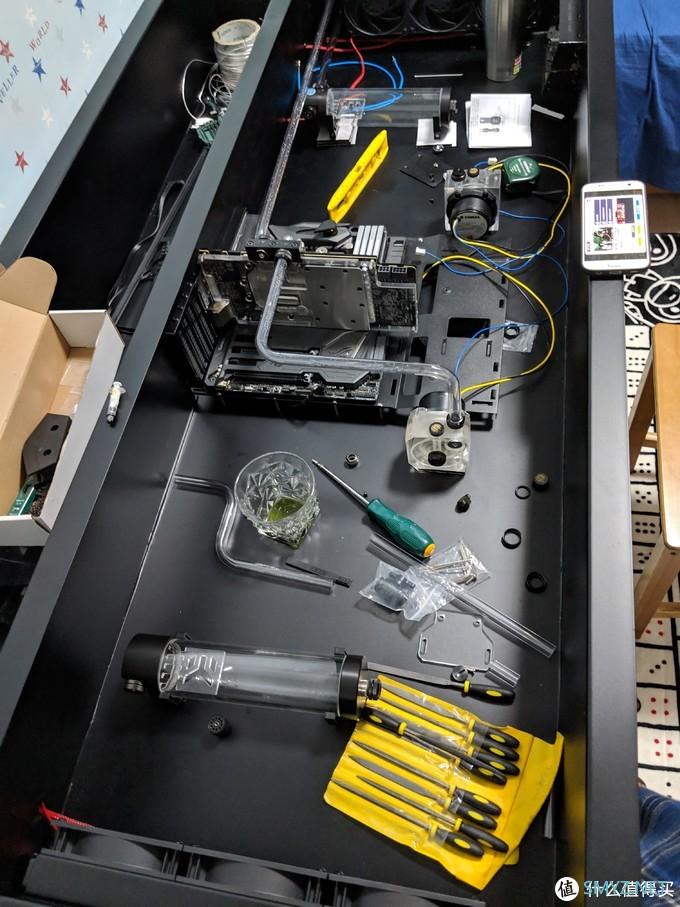

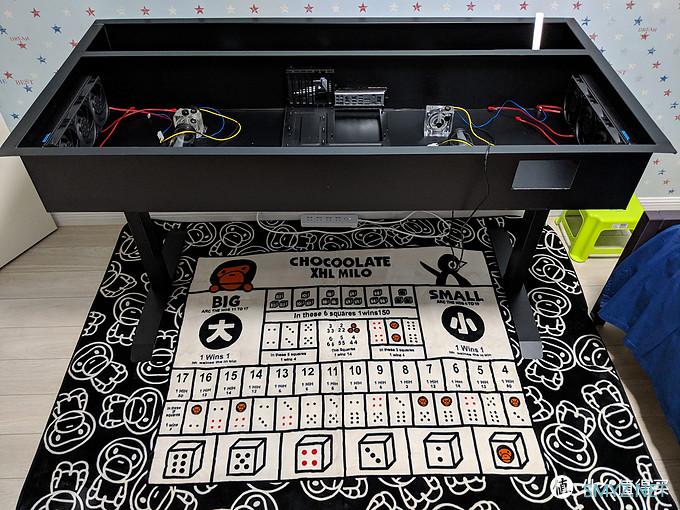

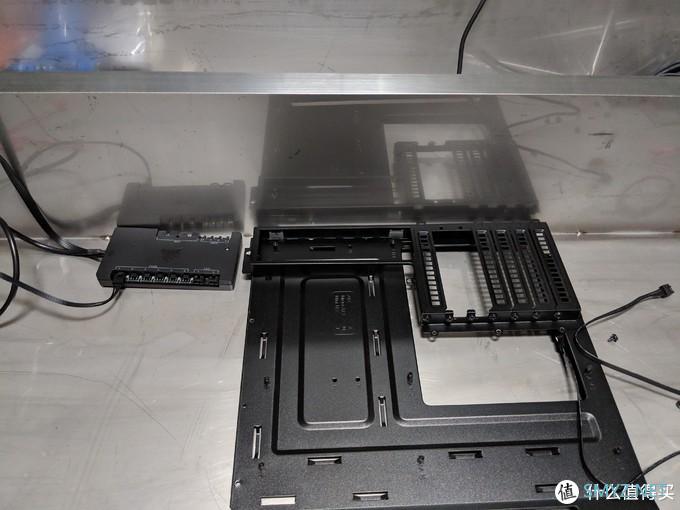

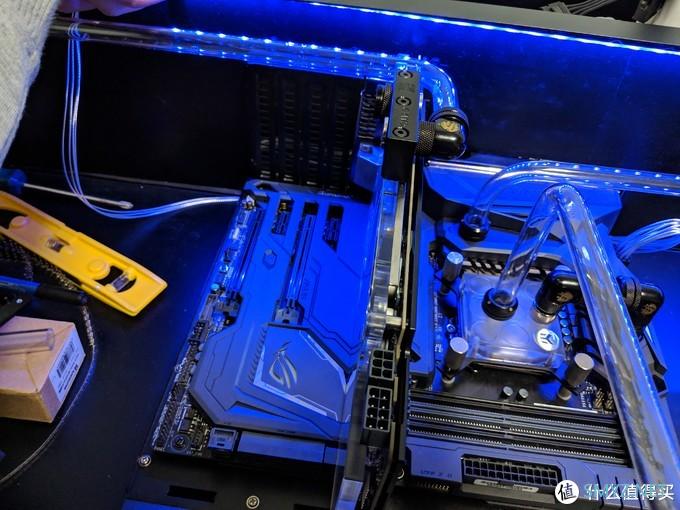

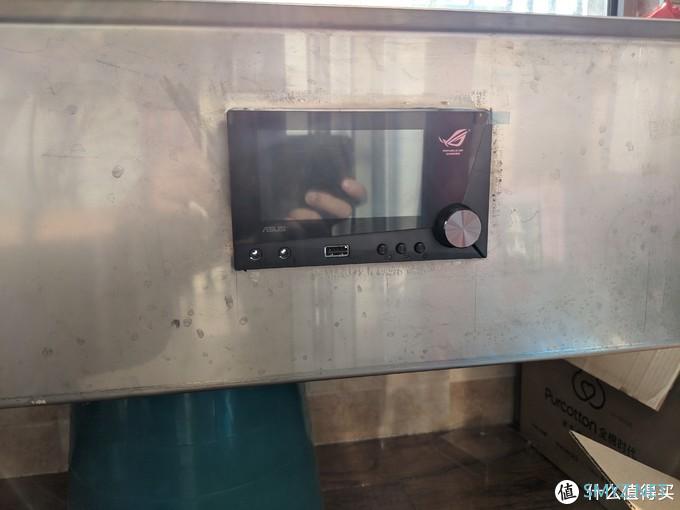

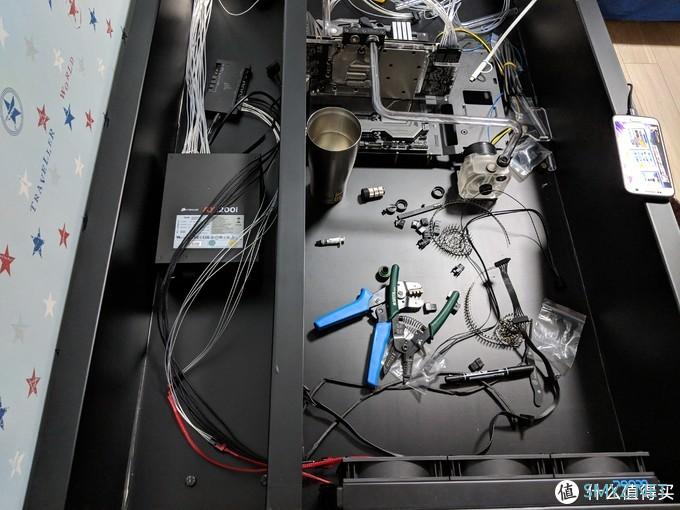

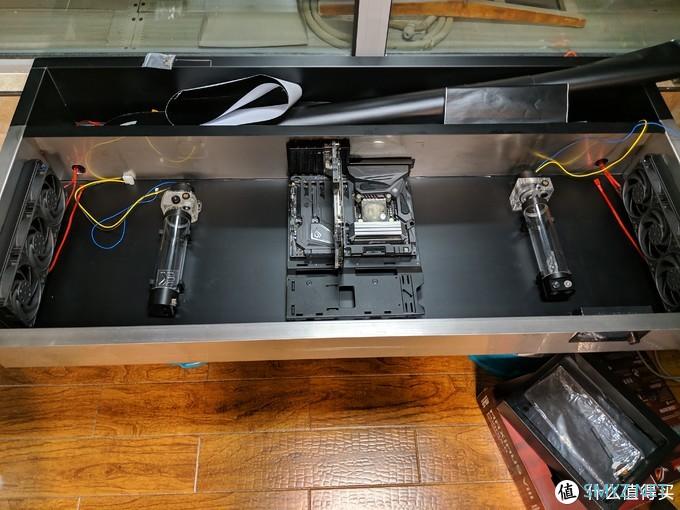

开始最后的拼装了,硬管的安装和走线了,所有电源线,都在那块黑色板子下面,其实那块黑色的板子,是我把之前大妈众测得得机箱拆解了,尤其是I/O板最为重要,省去我很多事情了
第一次众测 中奖了！！！酷冷至尊 中塔式侧透机箱 水冷机这是在张大妈众测申请第一次中奖真的好开心！！！而且还是我最擅长的领域电脑！！最主要也是我第一次发帖，本身想把第一次发帖给原创装修的。。。可惜众测中奖了，要在19号之前提交才行。感觉说了好多废话，其实就是废话！！！！言归正传吧！这次是一个酷冷至尊中塔式侧透机箱，而且正好我手里有一套I7+全套EK水冷配Dream_TW| 赞2 评论2 收藏0查看详情

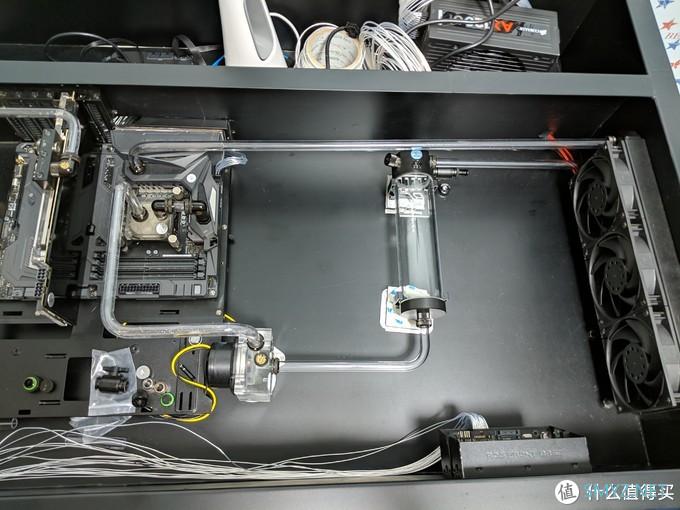

水箱水泵和冷排不是一个水平面,下面垫了了3M的防震垫

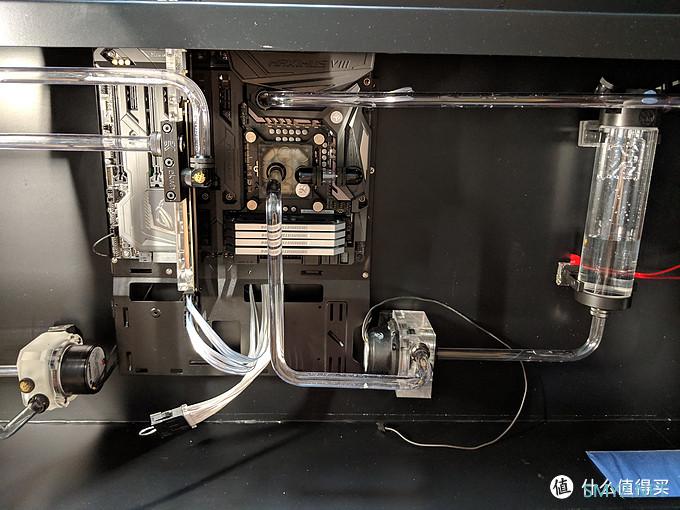

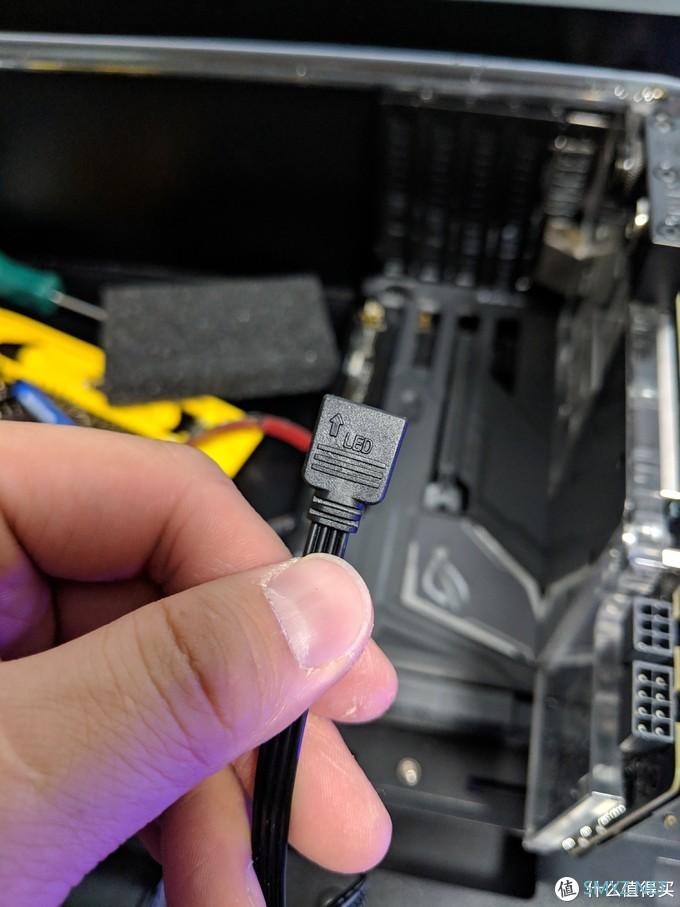

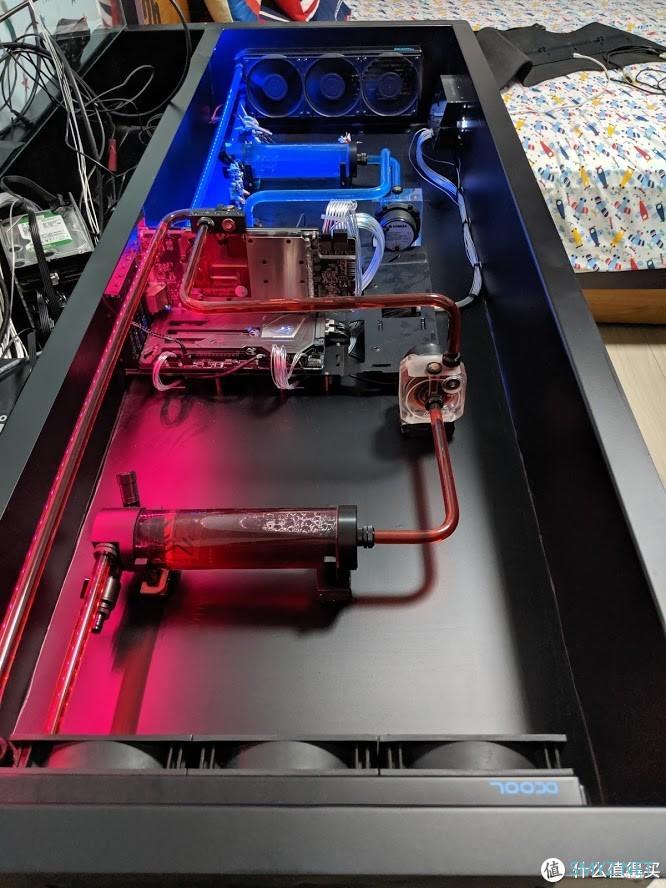

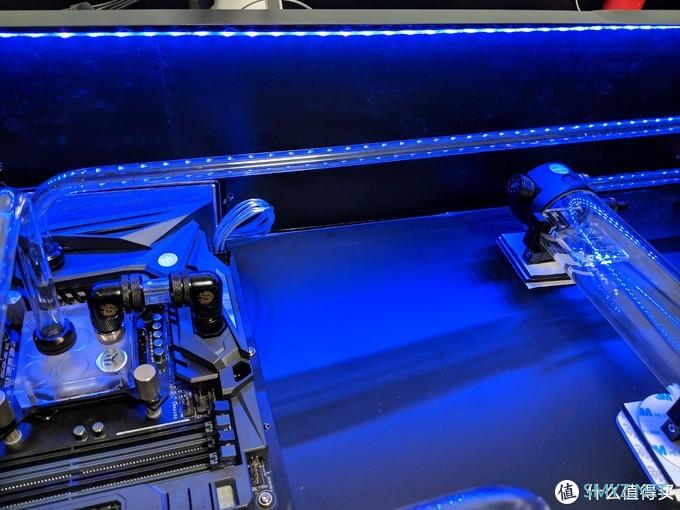

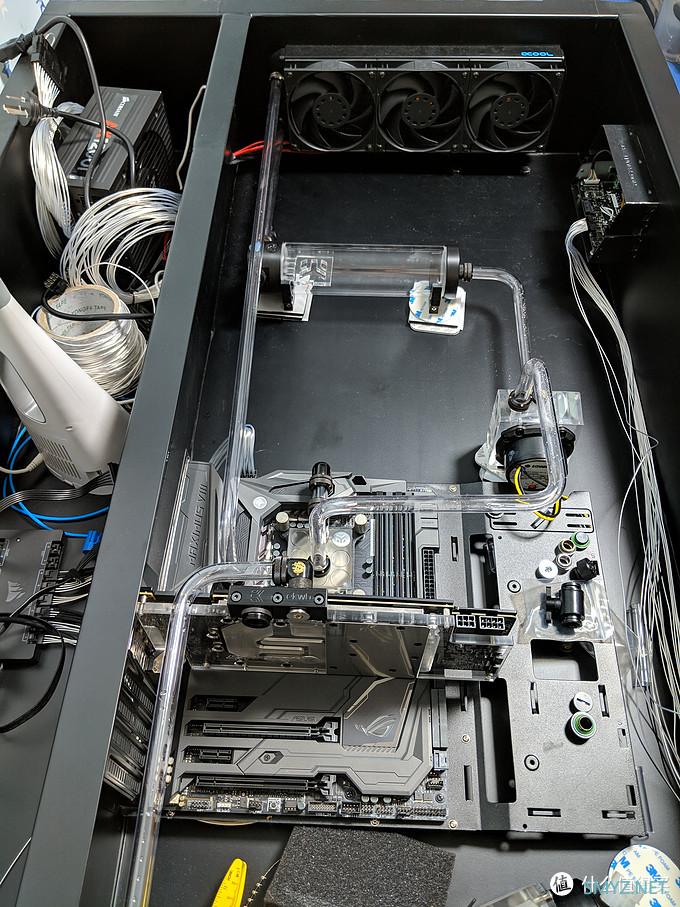

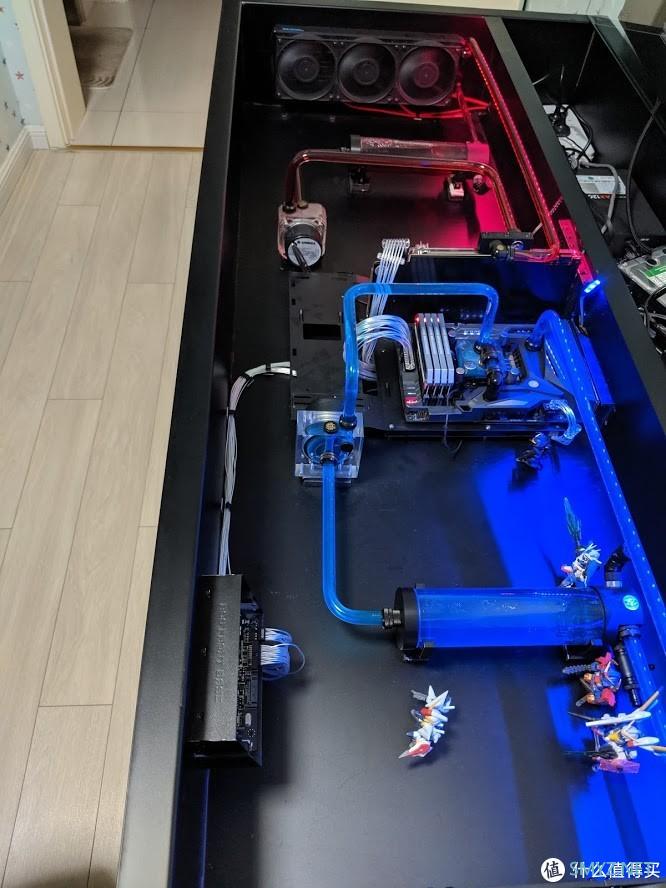

这里水冷管都安装完毕了,试下安装RGB灯条,左面的一条是插在主板上的,右边一条是自带控制器,只要给一个电源就可以,一开始想弄一圈灯条的,但是后来想想就是为了拍照,后期就会把灯条全部关掉了,没必要花那么多钱,能省就省点吧
这里测试了下弄到明面上的灯条,非常难看,不如弄在隐藏的位置好看

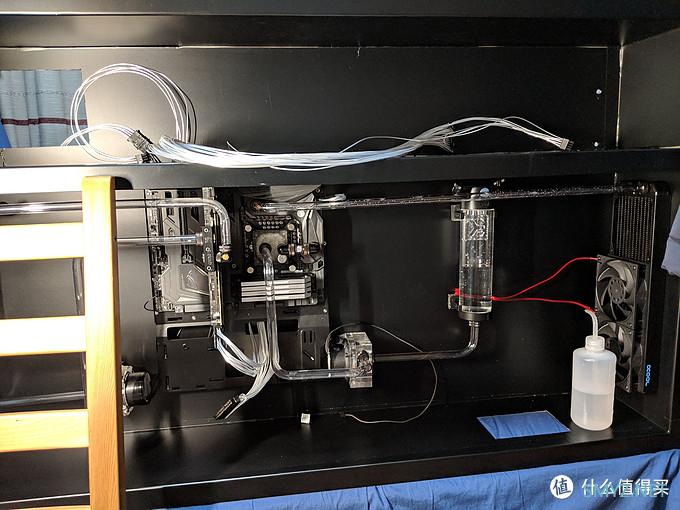

上水
卧式的水箱,注水太麻烦了,而且没有水位的高低差,不容易流动需要加一点开一下,再加一点开一下
加个水手头没点力气,自己加没戏得
我都没包卫生纸,对自己很有自信
不过当时如果漏了我会哭晕在厕所,还好没有漏.

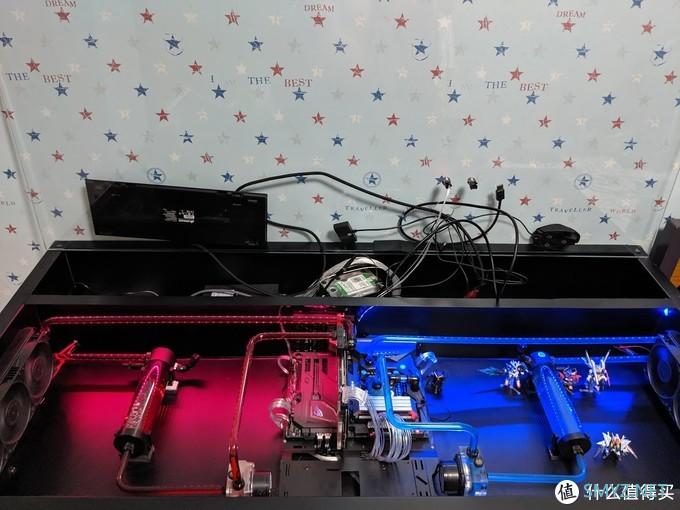

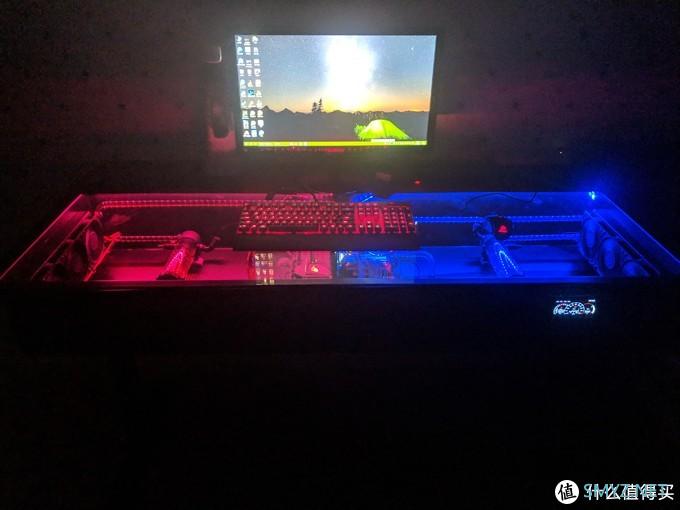

之前这些都是为了效果才开灯的

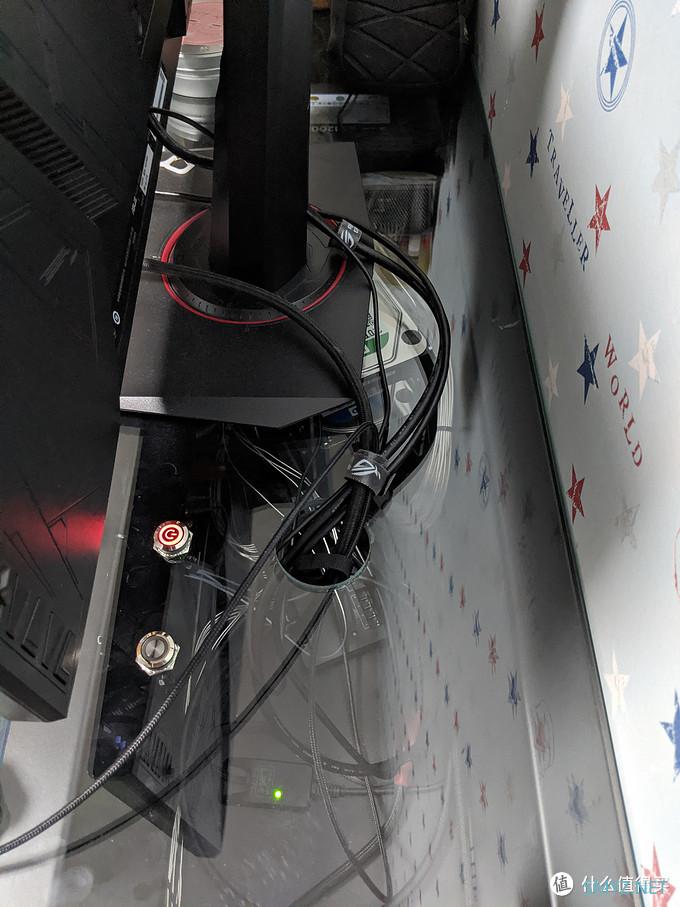

说真的效果还是杠杠的,就是不能长时间,那么光污染,实在是亮瞎氪金够眼了,下图才是我现在最终使用方案,因为嫌线太多了显得乱,所有把漫步者的C2音箱去掉了,买了个显示器带音箱的,省去了那么多的线,不过依然线还是很多........

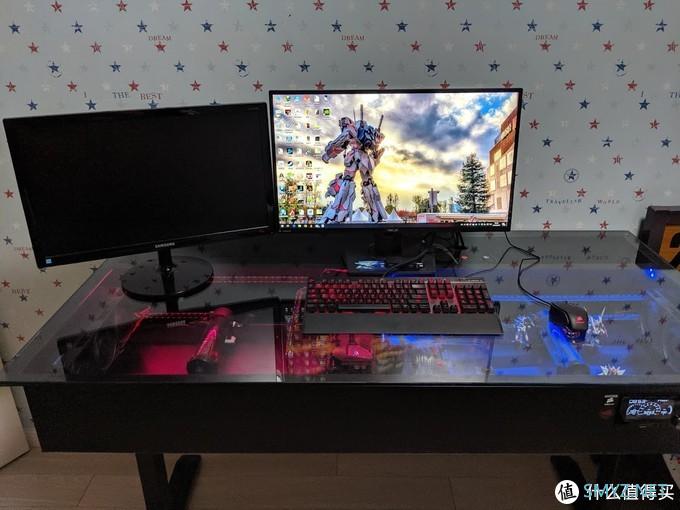

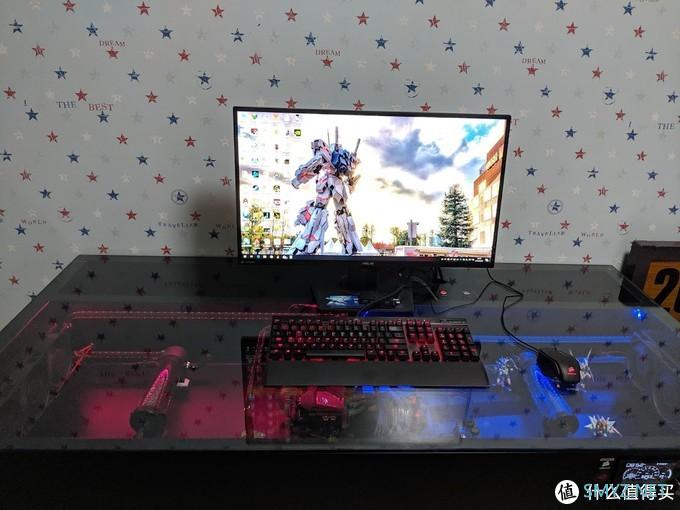

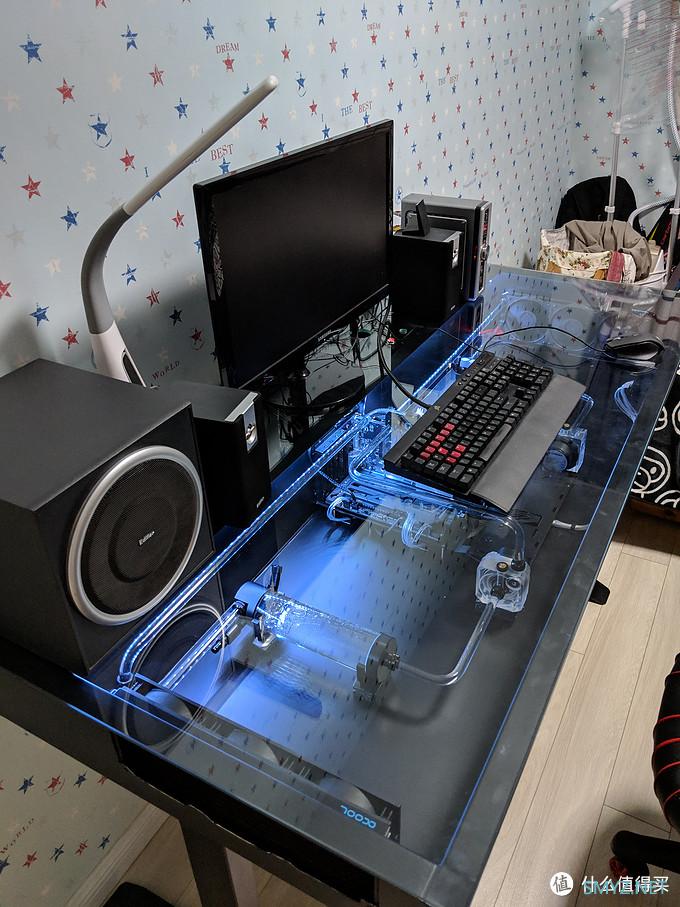

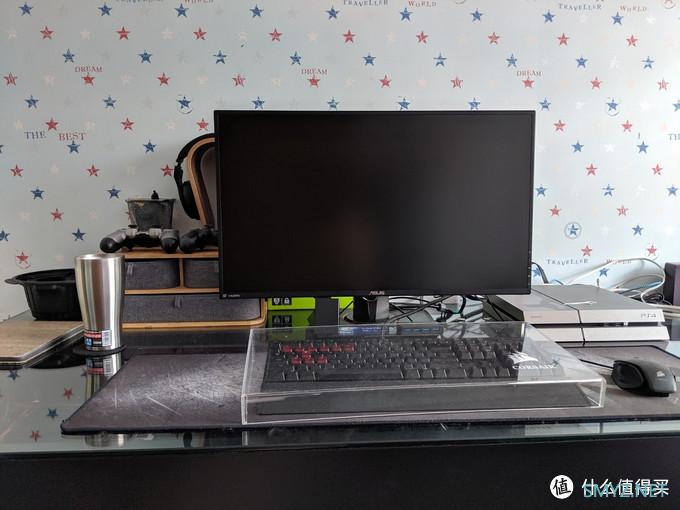

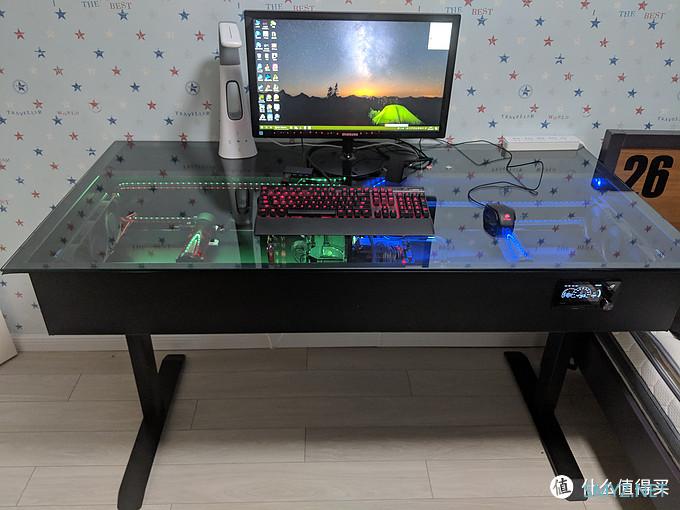

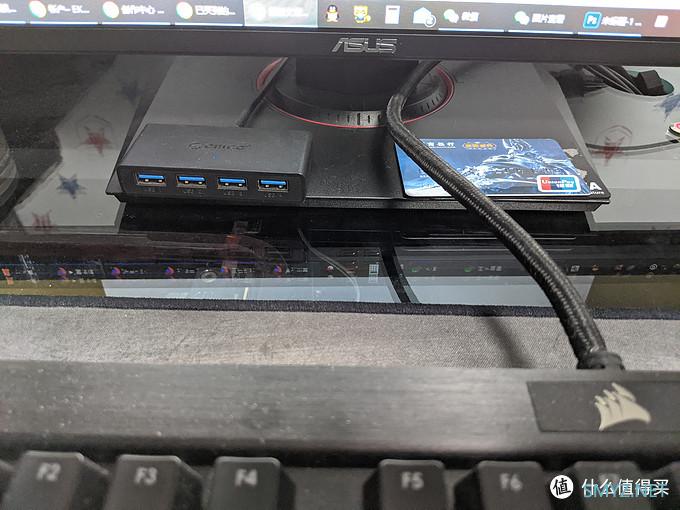

这才是现在的使用状态
总结
用了3个半月终于把它弄完了,弄好了用的时候真的很激动,这是自己一点一点的纯手工打造的电脑桌,以后不玩水冷了,一样继续用,现在唯一想换的就是三屏的显示器,但是现在三屏的显示器中间那2个边框,不能无缝对接,因为这一点迟迟没有上三屏的原因,现在唯一能达到要求的屏幕就是带鱼屏显示器,但是好的带鱼屏价格太高了,不舍得买
坐等带鱼屏大跳水,我就来个37寸的哈哈,最后希望各位看官老爷们多多关注点赞收藏,本人喜欢数码产品,还有装修,模型这些东西可以一起讨论哦
