去年国庆把一套郊区的大房子卖了，然后又买了套市区的小房子，因为疫情的缘故，一直拖到最近才收楼。收楼之后决定要一步到位把新家的网络升级到万兆，但是因为房子是精装修，开发商已经提前布好了全屋千兆网络，于是花了点心思在此基础上升级到万兆。
网络规划
闲话少说，先上网络拓扑图吧。为了清晰一些，所以只画了几个主要地点的规划，其他卧室之类的就没画出来了。

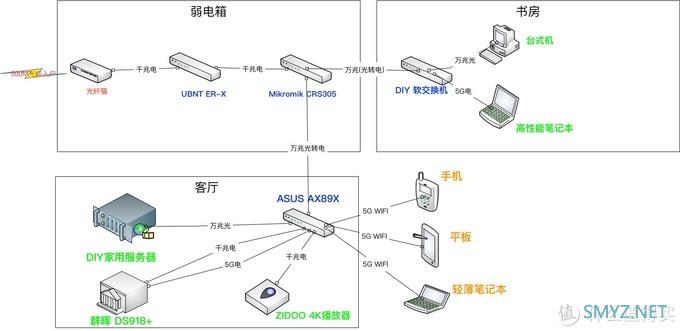

网络拓扑图
总体思路
1、由于各房间的网络入口都在玄关处的弱电箱，并且我现在就是在弱电箱里面放了光猫和弱电箱神器UBNT ER-X，所以我打算在此基础上再塞一个Mikromic CRS 305五口万兆路由（4万兆光口1千兆电口），利用ER-X拨号作为主路由，并且在ER-X上跑SS客户端远程连接到VPS，从而实现全局fq。2、从弱电箱到客厅和书房两个关键节点利用已部署好的千兆网线（开发商很良心的用上了6类网线，所以可以支持到万兆），在CRS305上插上2个光转电模块，然后分别连接到客厅的ASUS 89X的万兆电口和书房自己DIY的软交换机的万兆电口。这样子就保证了骨干网络的万兆连接。
3、不得不赞一下ASUS 89X超强的信号，新房和我目前住的房子其实是完全相同的户型。之前我的无线主路由是Netgear R8500，也是放在客厅，到主卧隔了2道墙，5G信号基本上就很弱了，用手机播放局域网里的视频资源基本上都是断断续续的，以至于我只得在卧室也放了台无线路由来保证无线信号。换上ASUS 89X之后，没想到802.11ax信号这么强，手机从卧室直接连上客厅的89X的5G信号，都可以流畅的播放nas上的1080p蓝光原盘。所以这一次就直接用ASUS 89X作为全屋的无线主路由了。
硬件说明
1、关于DIY的这台软交换很值得说一下，具体配置如下：准系统：HP Z230 SFF主机，闲鱼购入，320元，包含机箱、电源、散热器。网上找了个图给大家看一下：

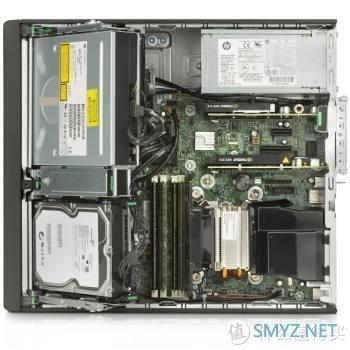

HP Z230 SFF
不知道大家看出来没有，这个机器的特点如下：
PCI-E插槽多，有2个PCI-E 16x，1个PCI-E 4x，1个PCI-E 1x
5个SATA口
机箱比较小
其实我主要就是看中了它的PCI-E插槽多并且机箱尺寸小的特点，比较适合用来做软交换机。然后我给它准备的其他配置如下：
博通BCM 54870S
4光口万兆网卡，PCI
-E 8x，闲鱼购入，760元
Intel X540-T2 2电口万兆网卡，PCI-E 8x，闲鱼购入，340元
DELL OEM 的 Intel I350-T4 4电口千兆网卡，PCI-E 1x，闲鱼购入，250元
山寨Intel I350-T
4 4电口千兆网卡，PCI-E 4x，淘宝购入，360元
Intel XEON E3-1865l V4，淘宝购入，560元
内存 海力士 ECC DDR3L 1600 8Gx2，原有闲置，0元
硬盘 闲置东芝256G Sata SSD，0元
以上总计花费2590元，收获了一台4万兆光口+2万兆电口+8千兆电口的交换机，而且具备很强的可玩性。
可惜，理想是丰满的，现实是骨感的。所有配件到手之后，直接就开不了机，具体现象是开机就哔5声，上网查了一下，解释如下：

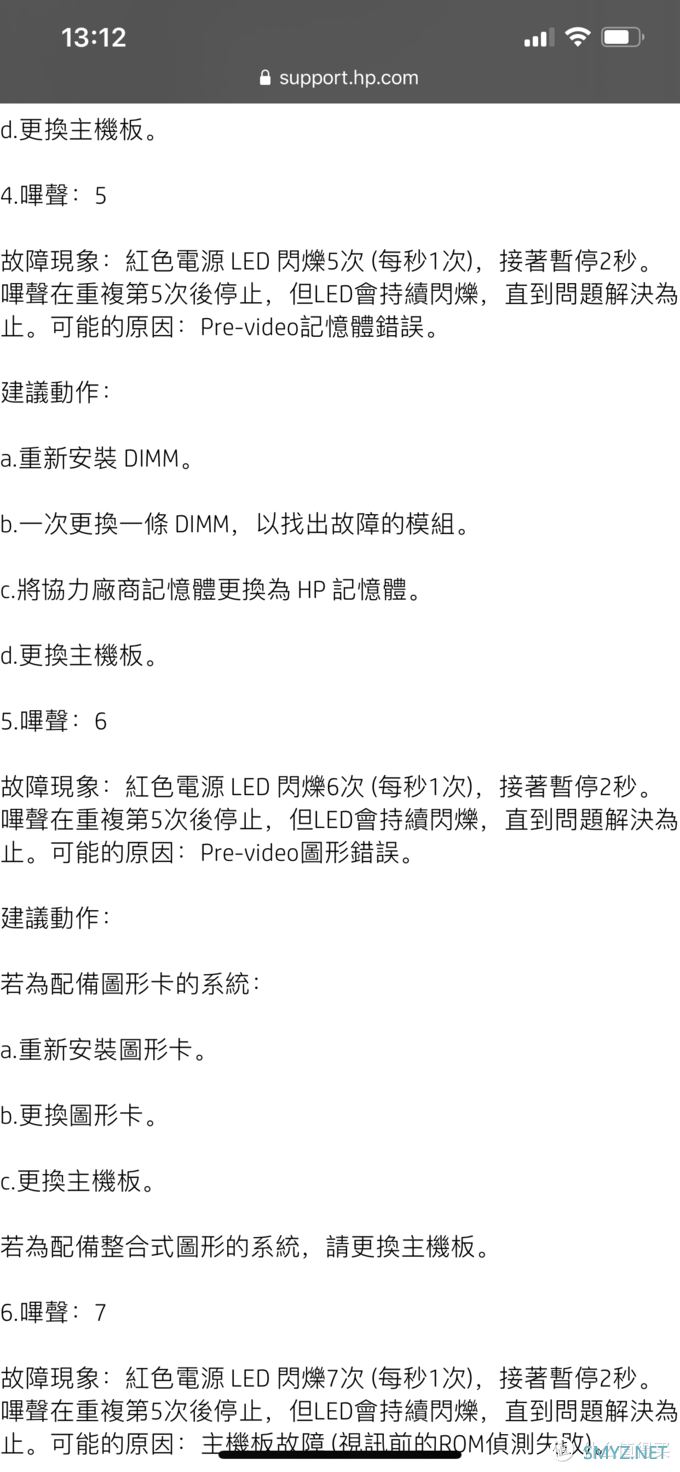

哔5声说明
我以为是内存问题，又换了其他的DDR3内存条结果还是不行，无奈只能联系卖家，幸好当初选了个本地的卖家，晚上直接抱着机器去了卖家的店里。结果我俩各种尝试，居然连卖家自己的I3 4130都点不亮机器了，又各种擦金手指、清cmos、升级bios都不行，最后死马当活马医的试了一下用i3 4130接了块gt 610的显卡，结果居然就能启动了，但是无论是1865l v4或者是i3 4130都是集成显卡了的啊。而且换回我的1865l就还是不行。
最后我只好花了260块又把卖家的i3 4130和gt 610都买了，还好回去测了下功耗只有30多瓦，还算是在我的心理承受范围之内。
GT 610显卡本来是PCI-E 16x的接口，不过我也不打算用它，所以把它插在4x的接口上也能用。但是这样子我计划中的6万兆+8千兆的交换机就夭折了，只能做到6万兆+4千兆。1、
2、关于DIY家用服务器
这个就不多说了，参考我之前的帖子《NAS进阶 篇五：2020年最具能耗比的NAS CPU i9 9900T》，目前在这台ALL IN ONE的服务器上跑的主要服务如下：
虚拟机群晖 DS918，挂载了9块3.5寸+1块2.5寸
虚拟机Win10下载机，运行着qBittorrent+115网盘+百度网盘+迅雷
虚拟机Ubuntu 18.04 Desktop，通过Jekett+Sonarr实现自动追剧以及Gitlab本地代码仓库
上面不是多了块I350-T4的千兆网卡吗，我准备加到这台机器上直通给Ubuntu，让Ubuntu再多一个虚拟交换机的功能。
软件说明
这里主要说一下DIY软交换机系统的配置。因为一开始用虚拟机安装了LEDE试了一下，把BCM 54870S直通给LEDE，结果发现LEDE的OpenWRT系统并不能识别我的BCM 54870S万兆网卡，而OpenWRT系统又很难自己去编译网卡驱动，然后宿主机的主板也不支持开启SR-IOV，就只能用虚拟网卡，这样子很不爽，而且考虑到如果在HP Z230 SFF上直接安装LEDE的话也不能识别网卡，这就麻烦了。后来突然想到，我其实并不需要OpenWRT那么复杂的功能，我只是用它做个交换机嘛，于是就干脆装了个Ubuntu
18.04 Server，然后直接打开桥接模式，这就很简单了。具体步骤如下：
由于Ubuntu 18.04采用netplan管理网络配置，所以只需要编辑/etc/netplan/50-cloud-init.yaml文件即可，我目前暂时只挂了Intel X540-T2网卡，再加上主板自带的一个千兆网口，所以该文件配置如下：
network:
ethernets:
eth0:
dhcp4: false
eth1:
dhcp4: false
eth2:
dhcp4: false
bridges:
br1:
interfaces: [eth0,eth1,eth2]
dhcp4: no
addresses: [192.168.1.61/24]
nameservers:
addresses: [192.168.1.1,114.114.114.114]
version: 2
其中eth0是主板自带的千兆网口，eth1和eth2是万兆电口，这样子我把网线插到其中一个万兆网口上，另一端连到路由器，给它指定ip192.168.1.61，然后其他机器通过网线连接到另一个万兆网口，就可以通过路由器获得ip，回头等再插上另外两块网卡也可以如此配置。
看一下登录到软交换的Ubuntu里面的实际网络情况吧：

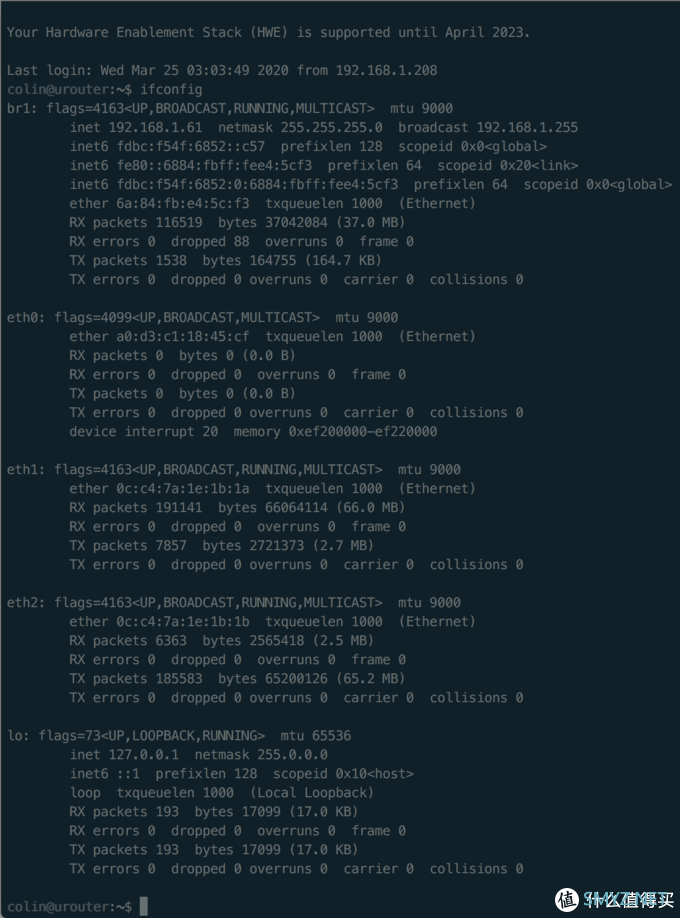

Ubuntu网络配置
