近两年来，氮化镓越来越成为快充市场中的高频词汇，尤其是在小米65W氮化镓快充充电器发布之后，消费者对氮化镓的认知提升了不少。相较于传统快充充电器，大家更愿意接受这种小体积、易携带的氮化镓产品，即使售价偏高。目前市场中量产的氮化镓快充充电器已有数十款，普及趋势也越来越明朗。充电头网此前已经分享了包括小米、ANKER、AUKEY、RAVPower等品牌的12款氮化镓快充充电器的拆解。今天继续为大家带来品胜65W氮化镓快充充电器的拆解，一起来看看这款氮化镓充电器的用料、做工如何。
一、品胜65W 氮化镓充电器外观

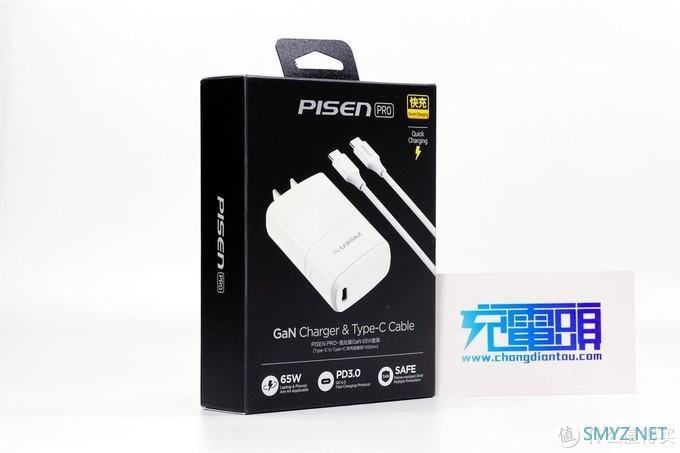

充电器采用黑色外包装盒，包装盒上端带有挂钩，正面印有充电器套装外观图以方便产品进行展卖，此外还有PISEN PRO品牌。
底部印有产品名称以及65W、PD3.0和SAFE三大特性。

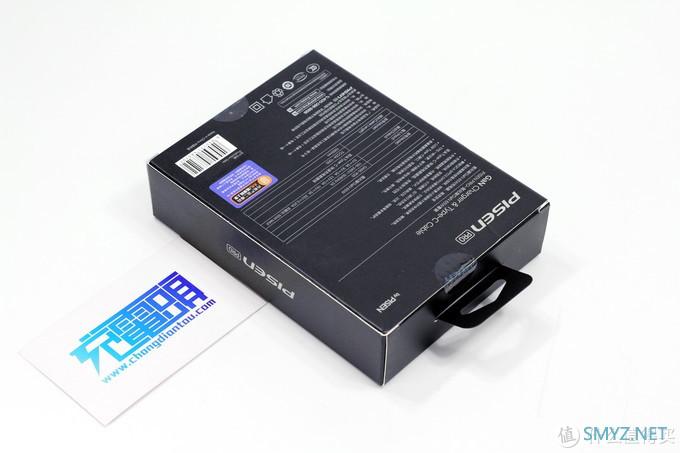

包装盒背面印有产品的相关参数信息以及出品商和制造商的信息，产品已经通过了3C认证。

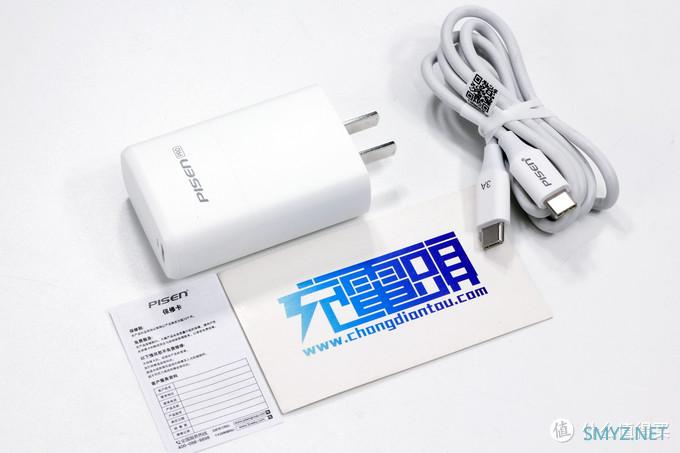

包装内含充电器、USB-C to USB-C数据线和一张保修卡。

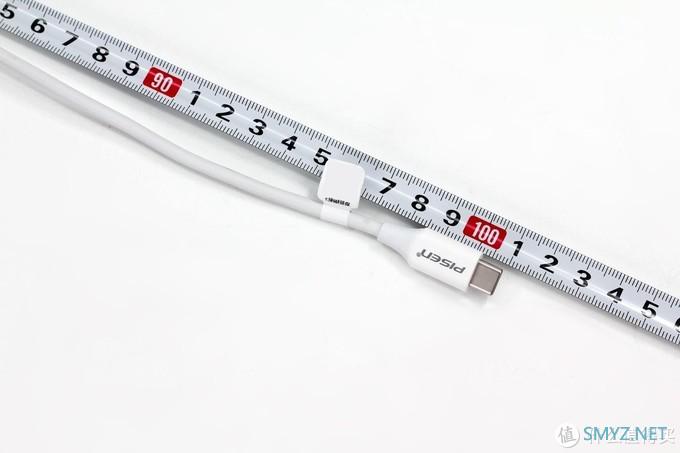

数据线长约1m，线缆两头做了抗弯折处理，线头塑料外壳上印有PISEN品牌。

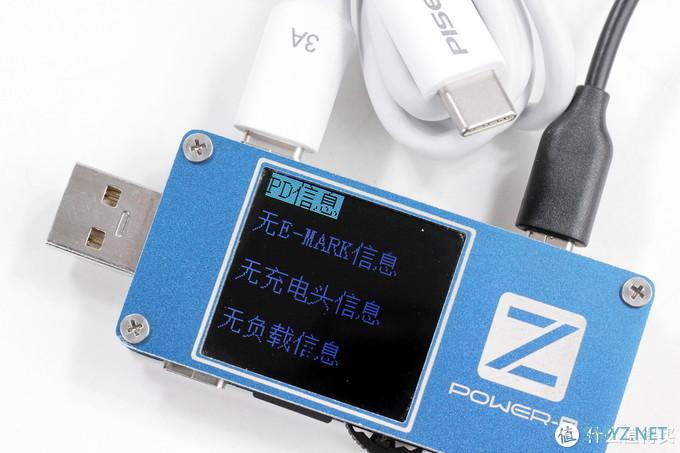

使用ChargerLAB POWER-Z KT001检测，显示该线缆没有带E-Marker芯片。

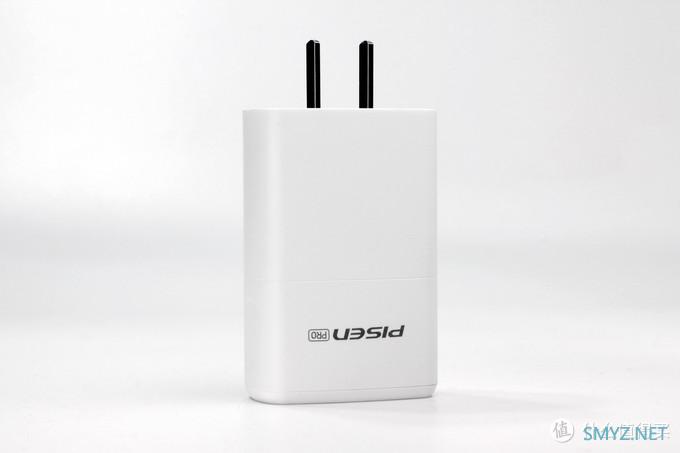

品胜65W氮化镓充电器采用PC阻燃材质白色外壳，机身扁扁平圆滑设计，整体设计简约，仅在机身壳上端印上“PISEN PRO”品牌字样。
充电器侧面之间为光滑弧面过渡，机身圆润。

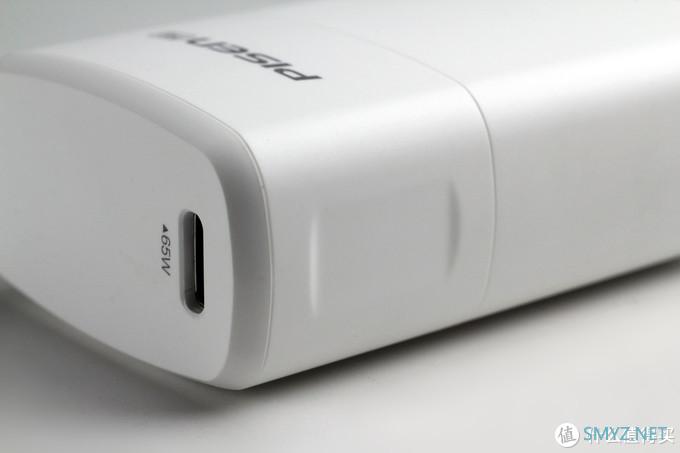

机身两侧设计有凹槽，方便用户日常插拔使用。

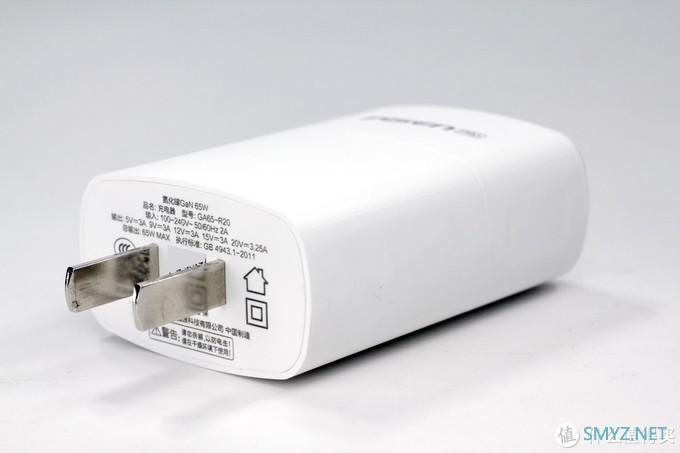

输入端配备的是固定式国标插脚。

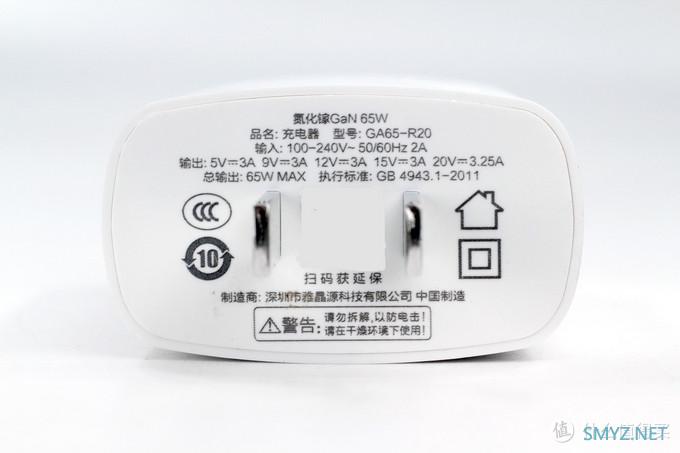

输入端外壳上标注产品参数信息
型号：GA65-R20
输入：100-240V~50/60HZ 2A
输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A 总输出：65W Max
出品商：广东品胜电子股份有限公司
制造商：深圳市雅晶源科技有限公司
产品已经通过了3C认证。

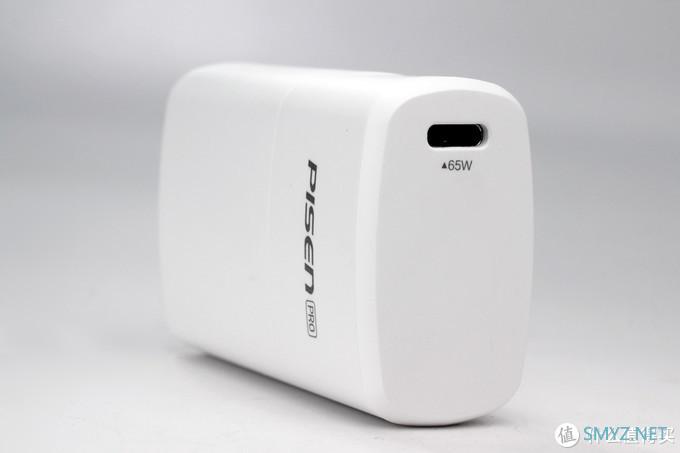

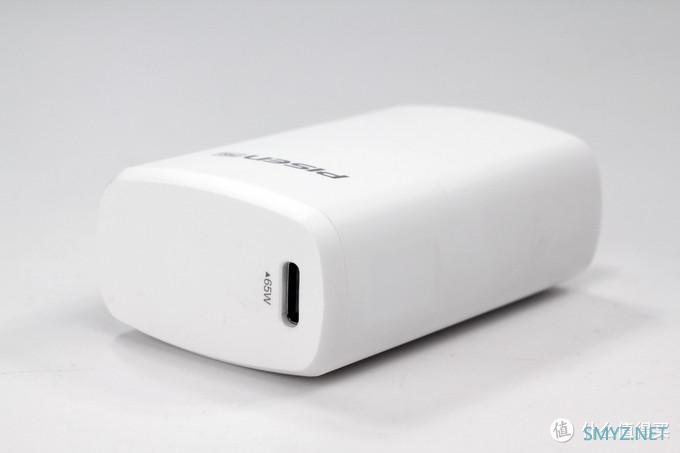

输出顶面配有有一个USB-C接口，黑色舌片不露铜，接口旁边印有65W字样。

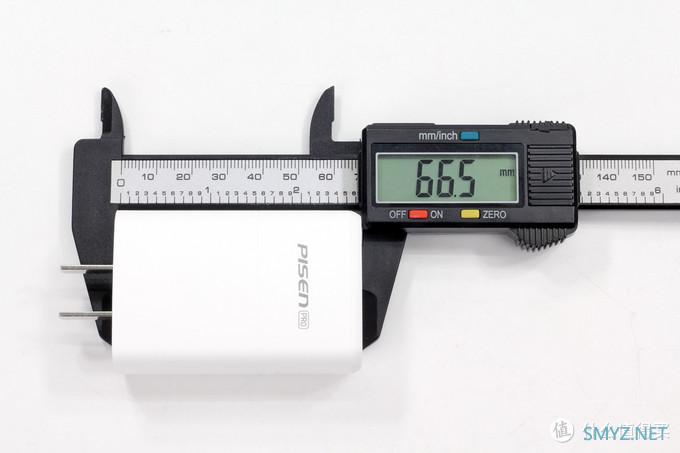

使用游标卡尺实测充电器长66.5mm。

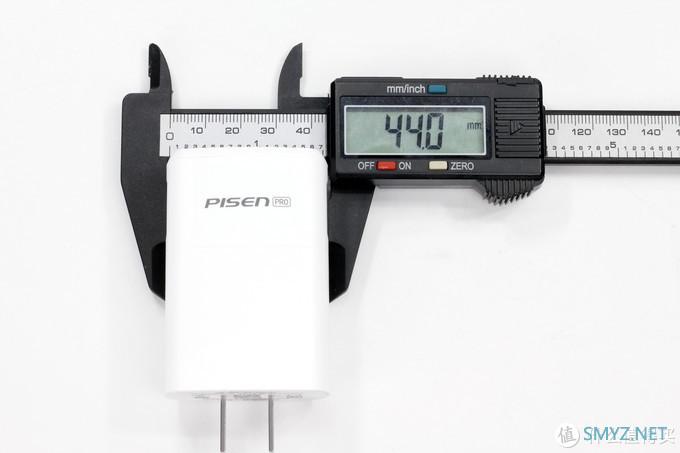

宽为44mm。

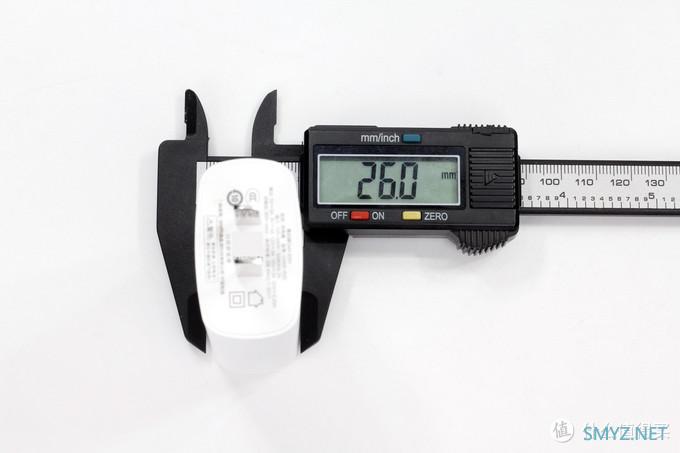

厚度为26mm。

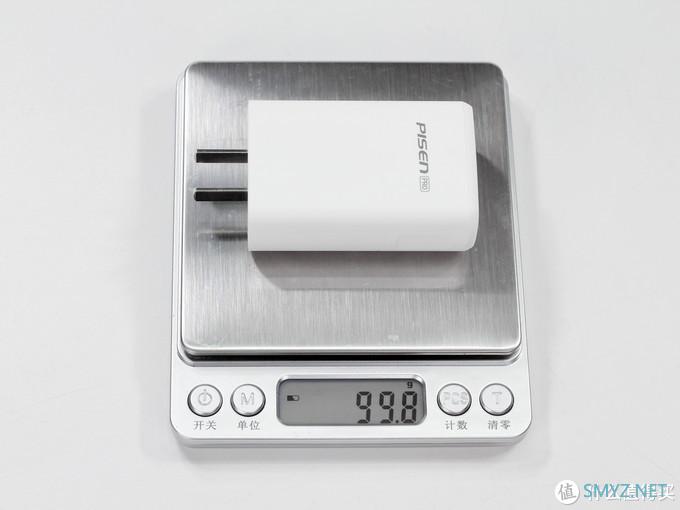

净重约为100g。

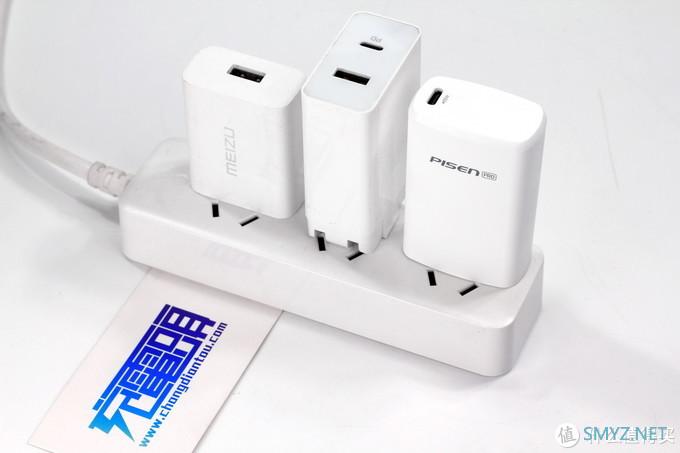

充电器机身宽度恰到好处，使用时不会因为机身太宽导致旁边的插孔无法使用。

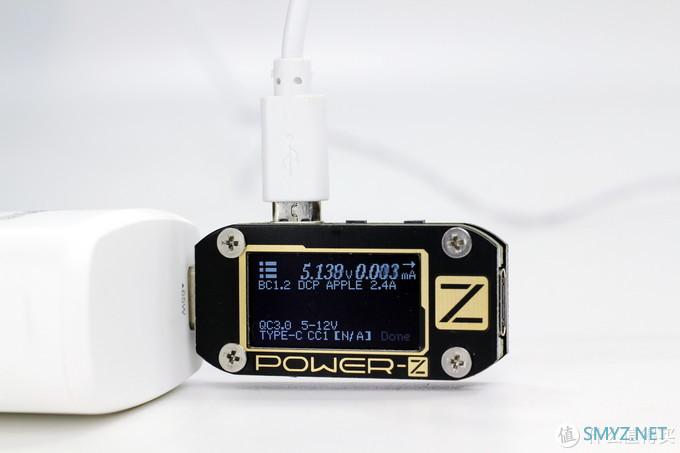

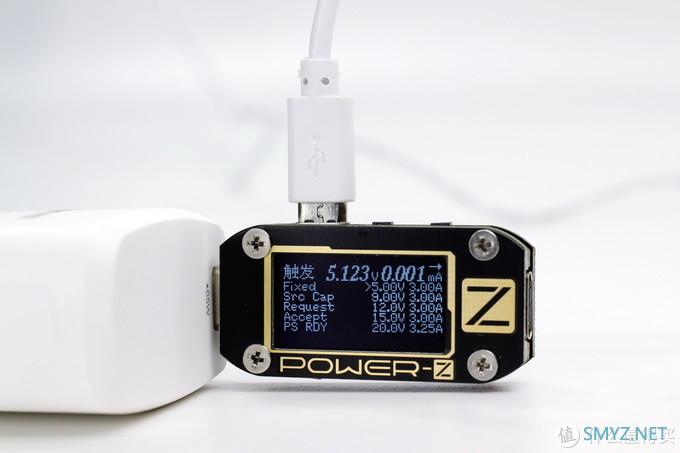

使用ChargerLAB POWER-Z KM001C检测USB-C口的输出协议，显示支持Apple 2.4A和QC3.0协议。
除此之外，USB-C口还具备5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五组固定电压档位。
二、品胜65W 氮化镓充电器拆解

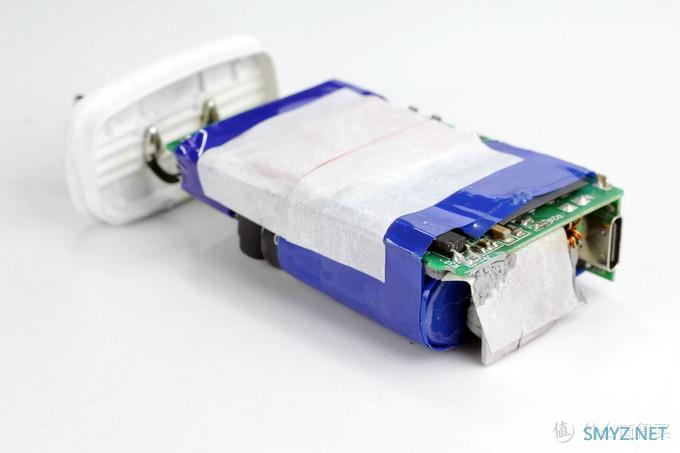

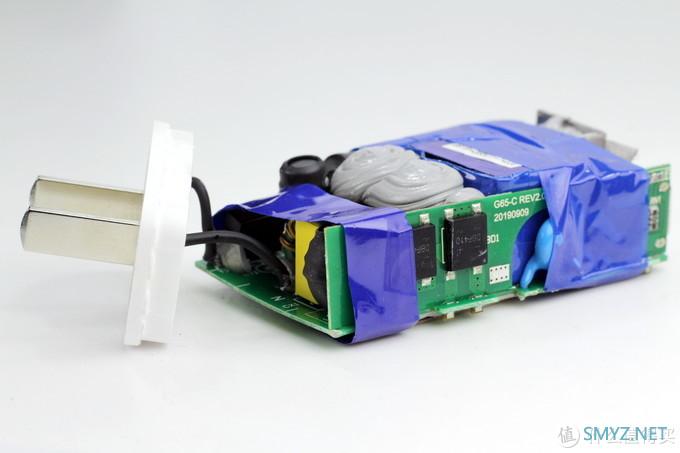

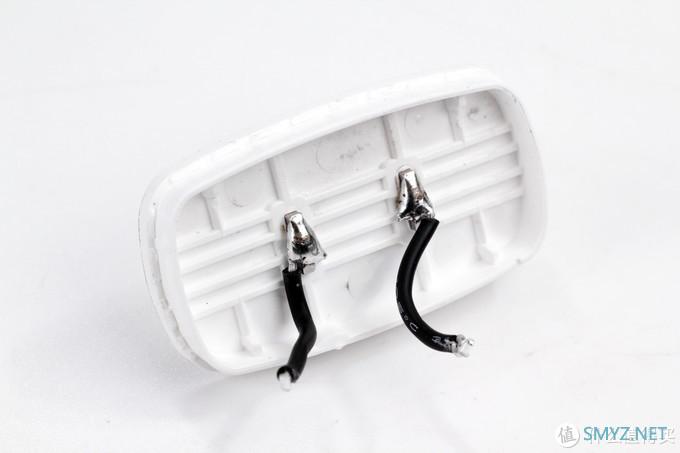

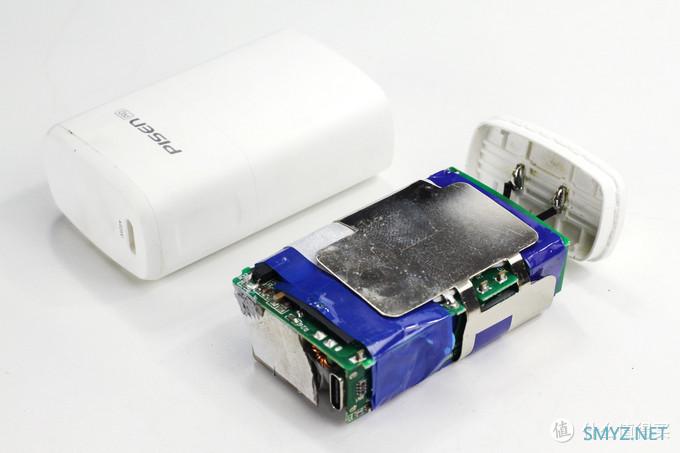

暴力拆开输入端外壳，将PCB板取出，电路板输入输出端均缠绕有蓝色胶带，此外还配有金属散热片围成一圈。

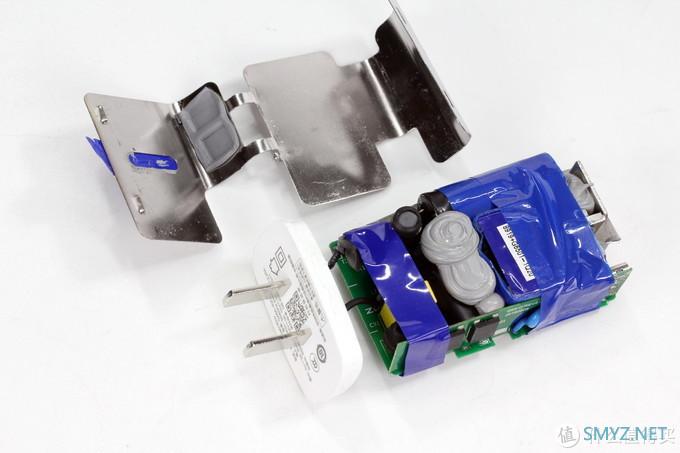

拆下散热片，变压器及其周围有打胶加固以及帮助导热。

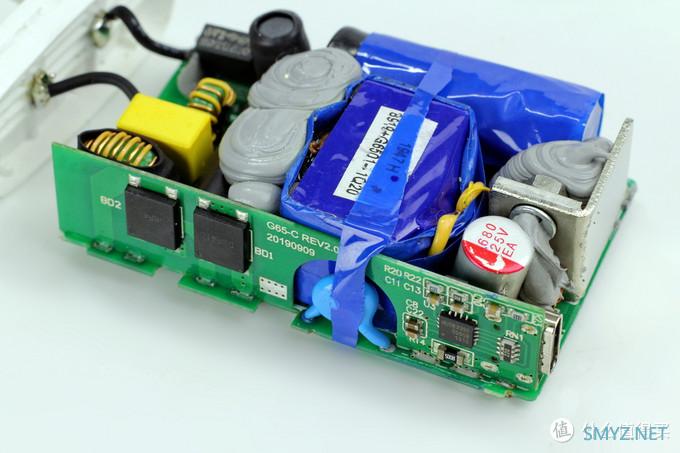

主控PCB板侧面垂直焊接一块小PCB板。

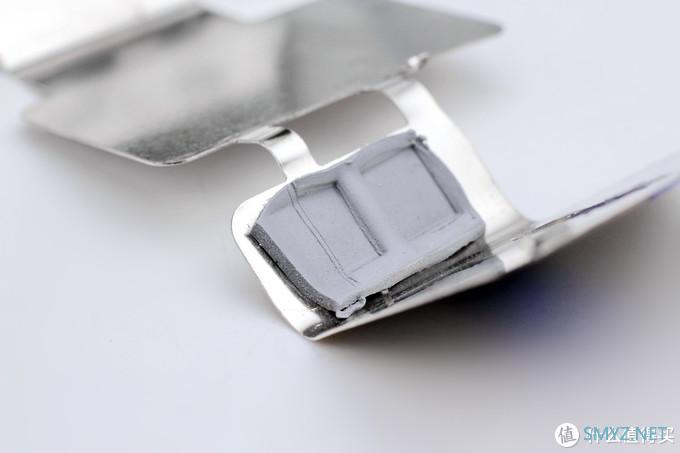

散热片上对应两颗整流桥处配有导热垫辅助导热。

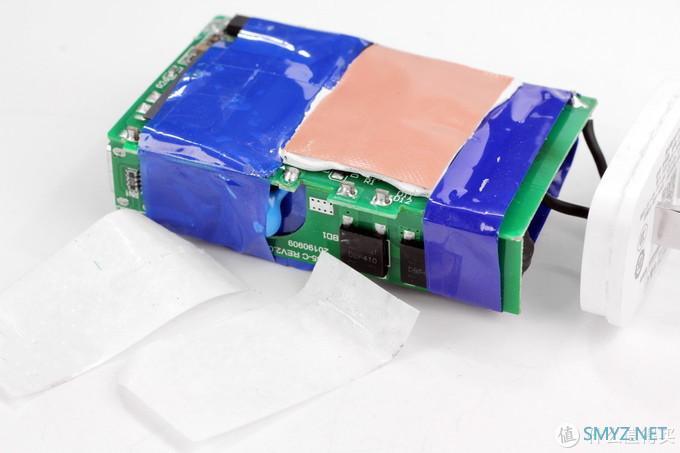

PCB板背面以及输出端上贴有白色贴纸。
白纸下面是塑料绝缘垫和白色导热垫进行绝缘和导热。
输出端白色贴纸贴在金属散热片上。

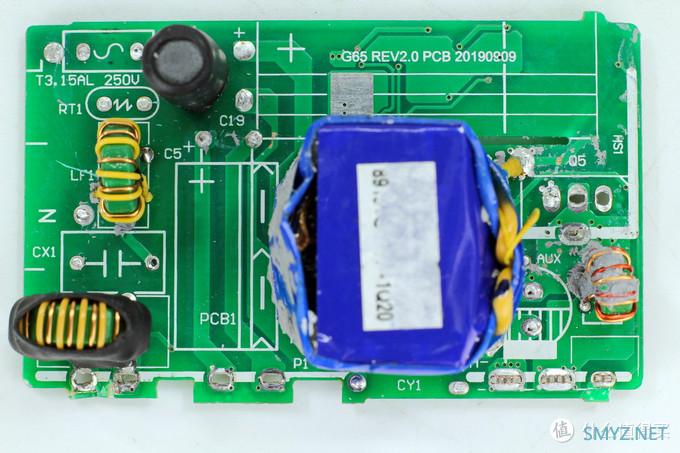

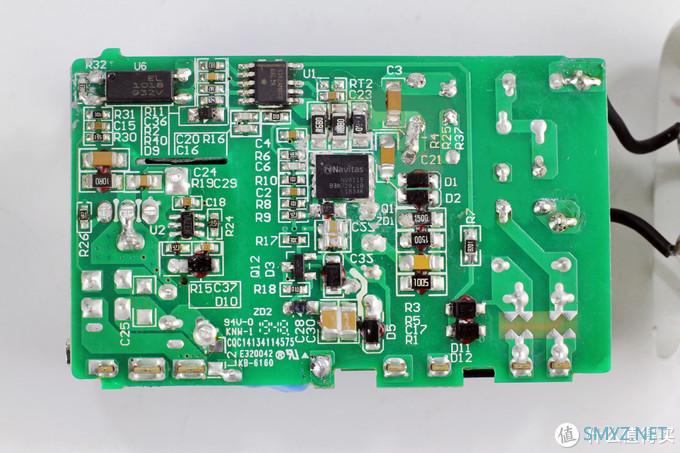

先来看看PCB板背面的芯片信息。

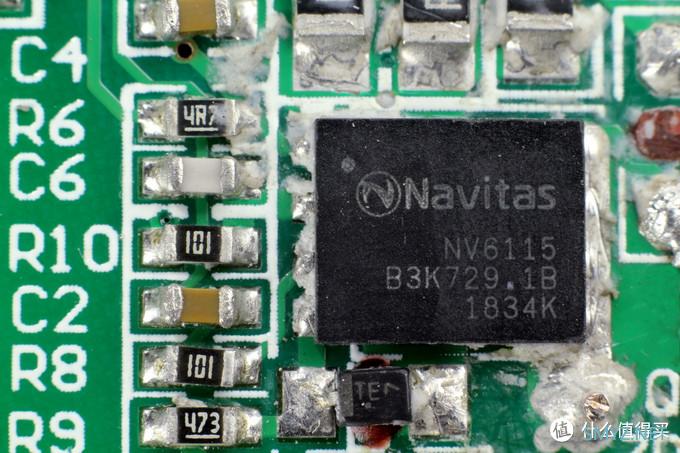

初级侧一颗氮化镓功率芯片来自纳微半导体，型号为NV6115，这是整个产品的核心元器件。据了解，NV6115内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积。

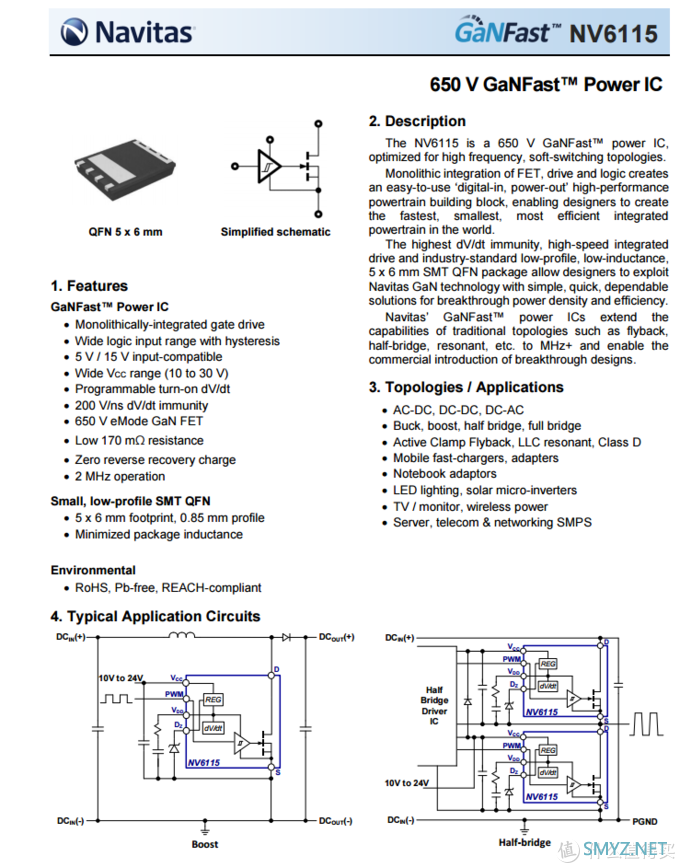

纳微半导体 NV6115 详细资料。

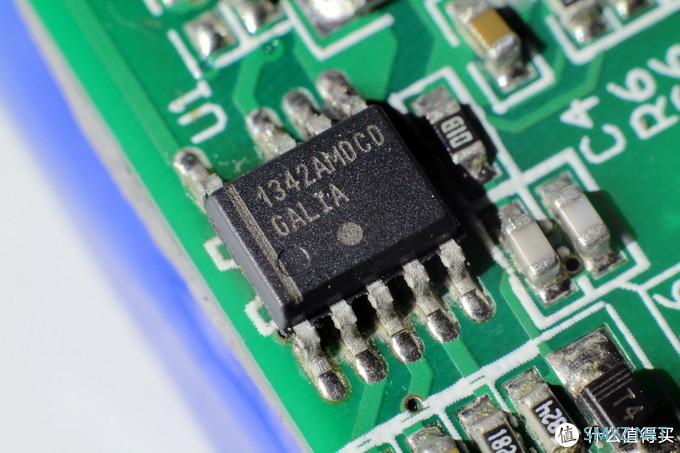

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置多重完善的保护功能。

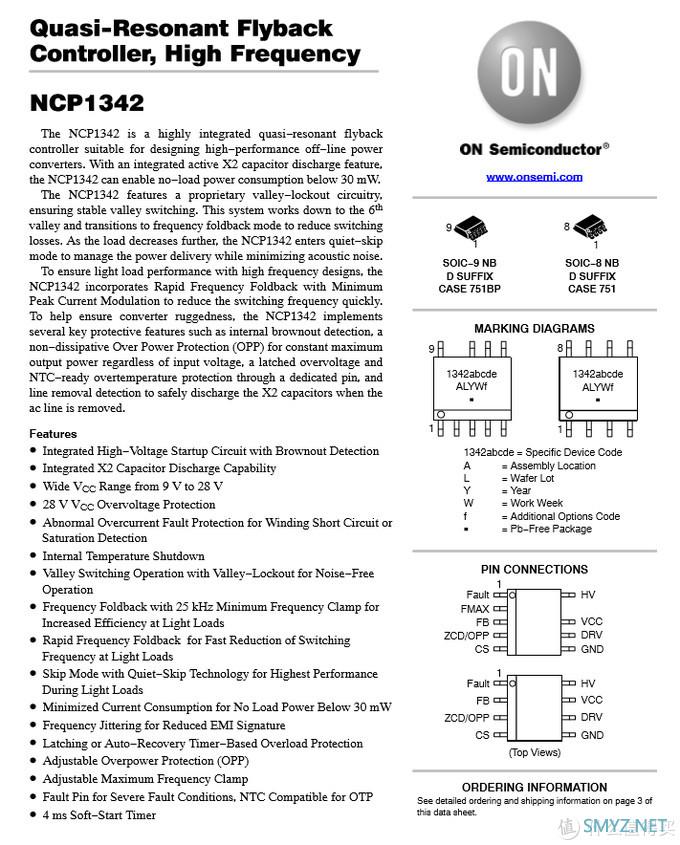

安森美NCP1342 详细资料。

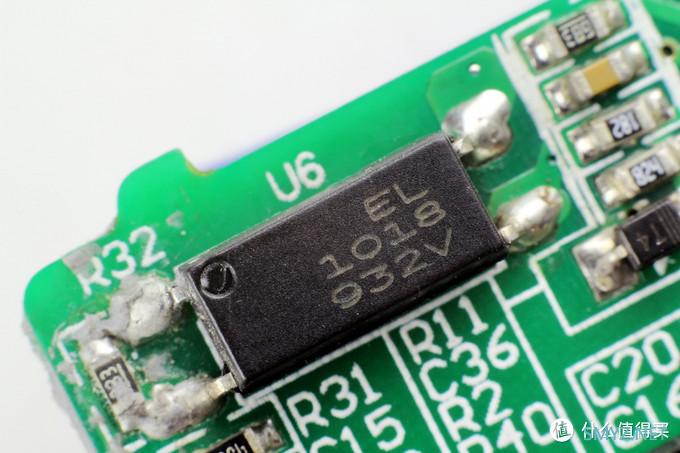

亿光 EL1018光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

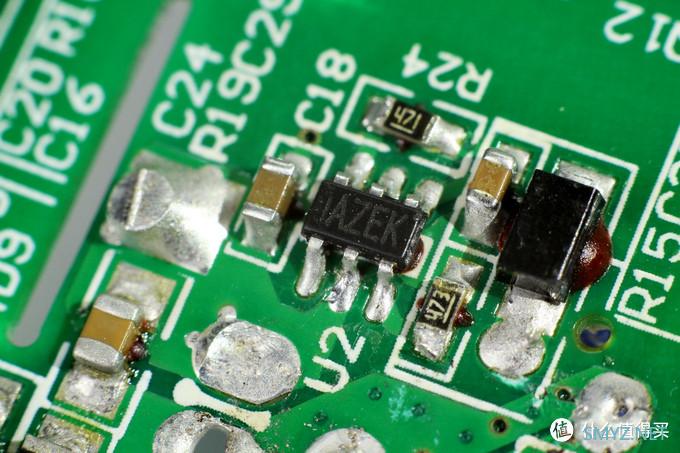

次级同步整流控制采用MPS芯源半导体MP6908。

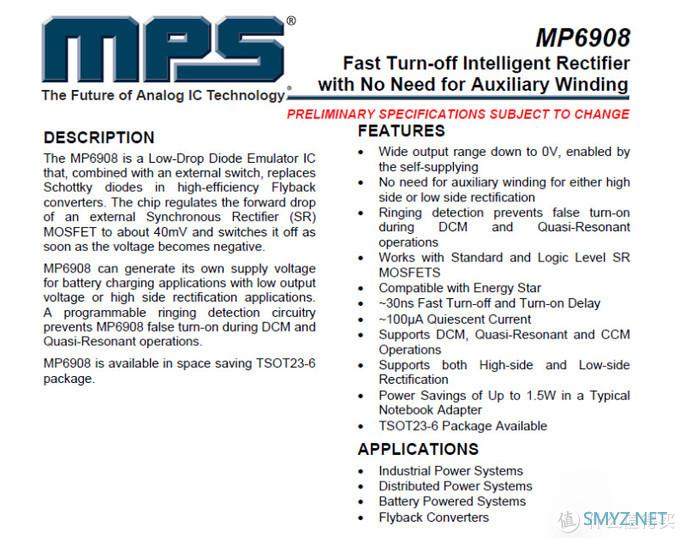

MP6908详细规格参数。
输入端上焊接有延时保险丝、安规X电容、两级共模电感和工字电感等元器件。

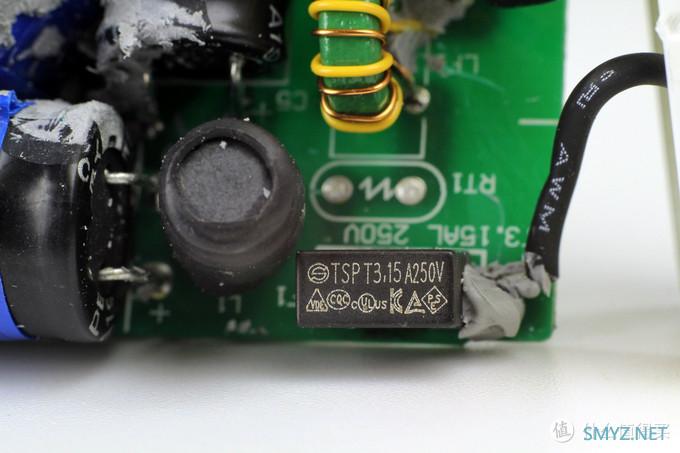

延时保险丝特写，规格为3.15A 250V。旁边的工字电感外套有热缩管。

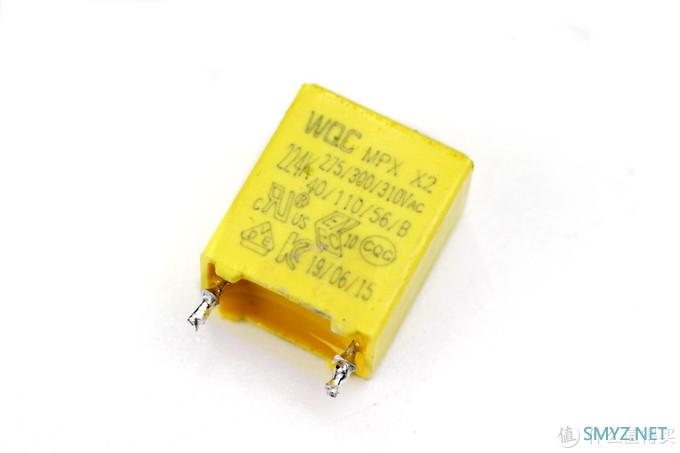

安规X电容特写。
导线过孔焊接，焊点饱满。

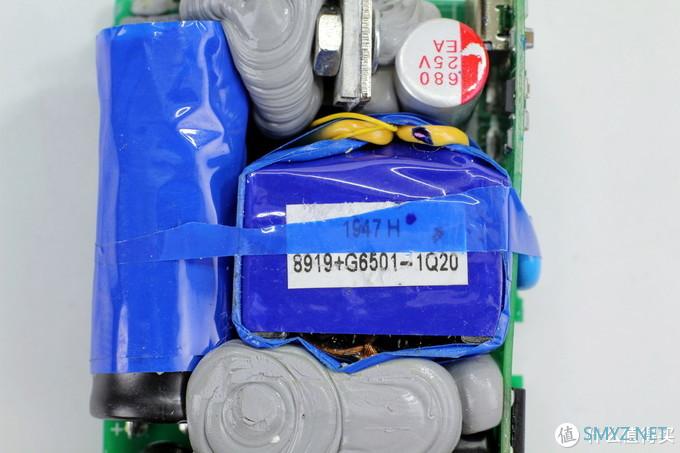

变压器特写，顶部贴有信息贴纸。

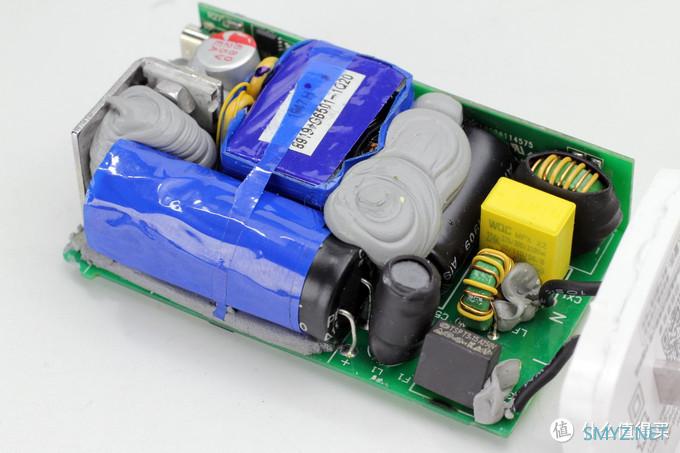

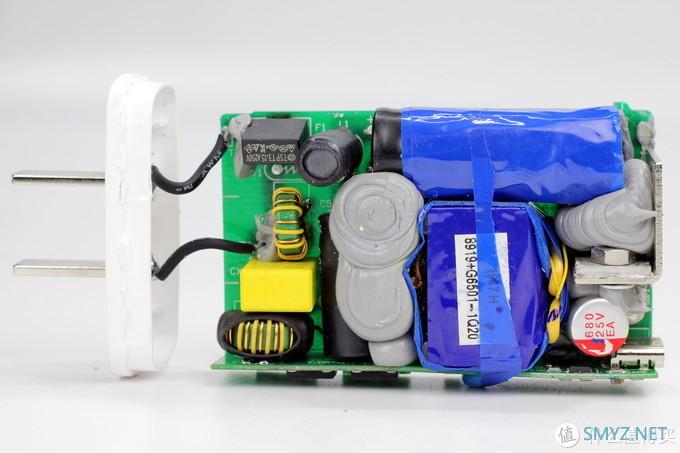

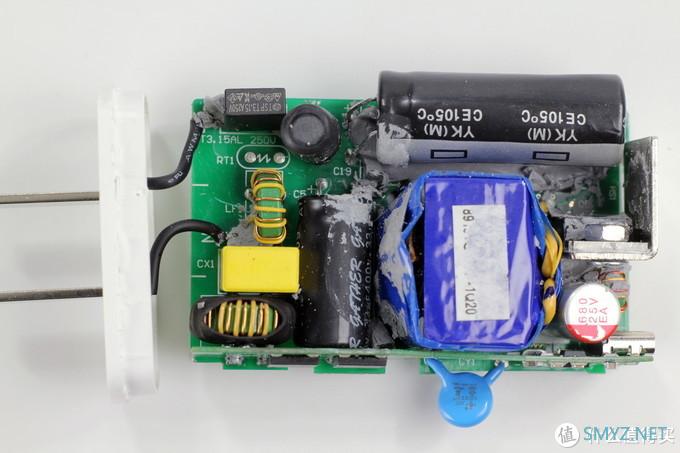

PCB板另一侧，两颗初级滤波电解电容横置，并打胶固定，其中一颗还使用蓝色绝缘胶带包裹加强绝缘。
侧面小PCB板中间镂空用于放置Y电容。

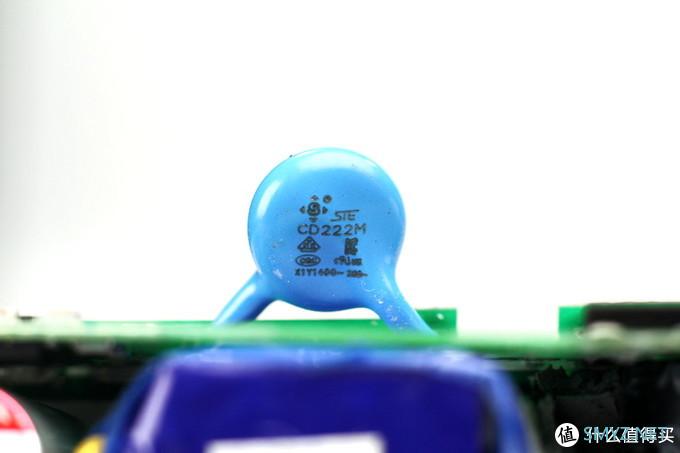

输出抗干扰Y电容特写，来自STE松田电子。
将硅胶清理掉以便了解其它元器件的信息。

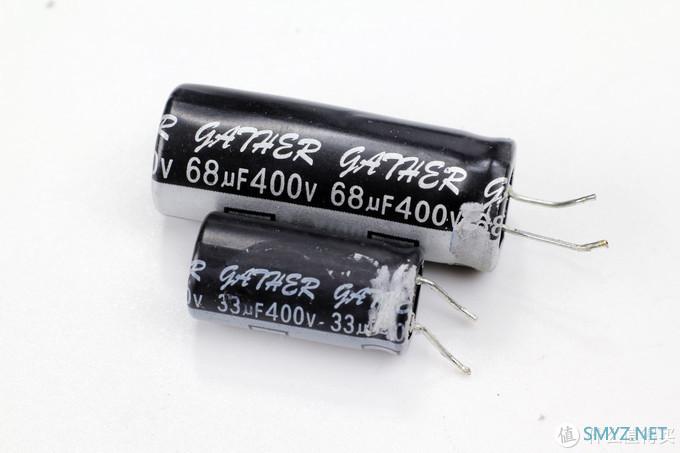

初级滤波电解电容特写，规格分别为400V 68μF和400V 33μF，两颗并联总计101μF，来自深圳凯泽。

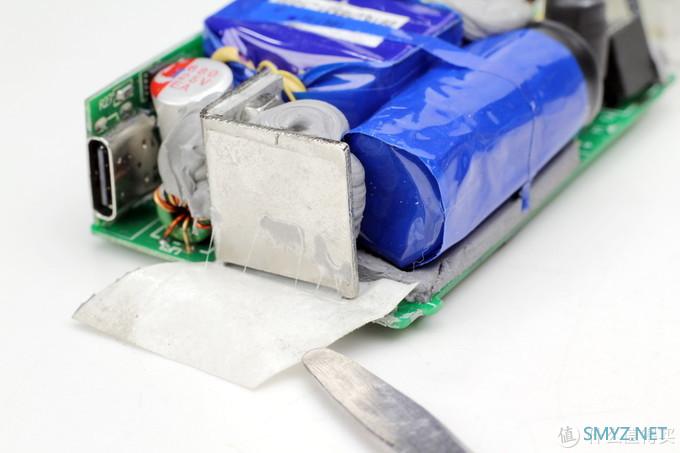

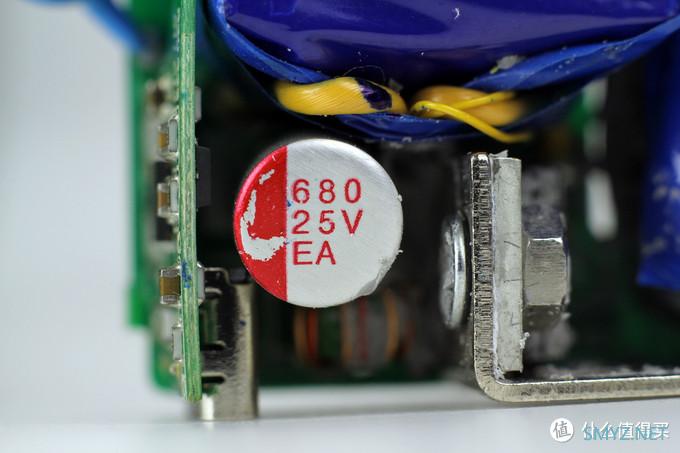

输出滤波固态电容特写，规格为25V 680μF，旁边的次级同步整流MOS使用螺丝固定在散热片上。

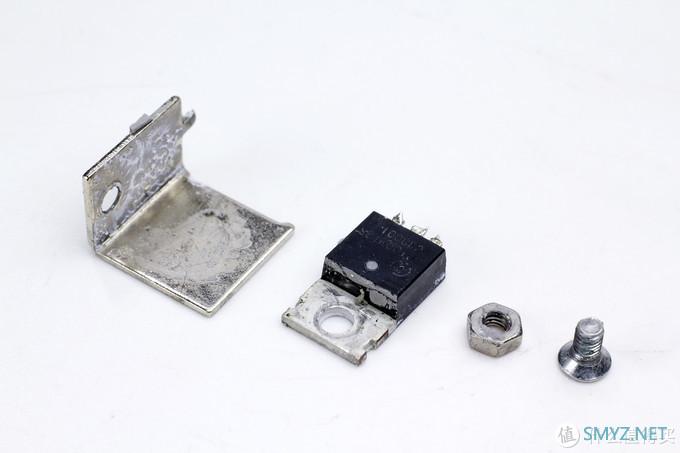

将MOS管和散热片拆下一览。

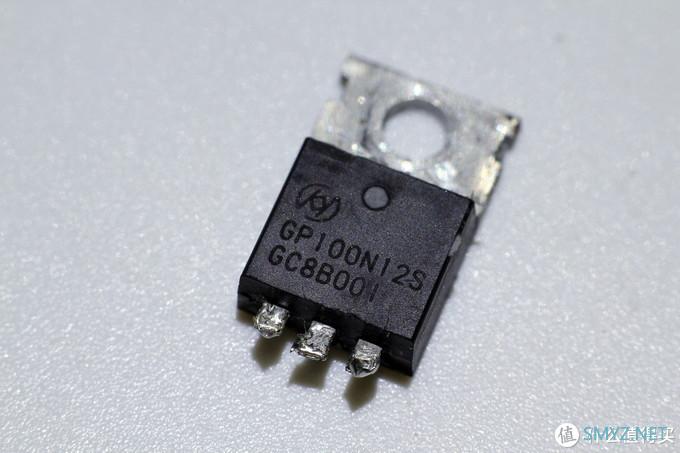

次级同步整流MOS来自Hunteck恒泰科，型号HGP100N12S，NMOS，耐压120V，导阻8.6mΩ。

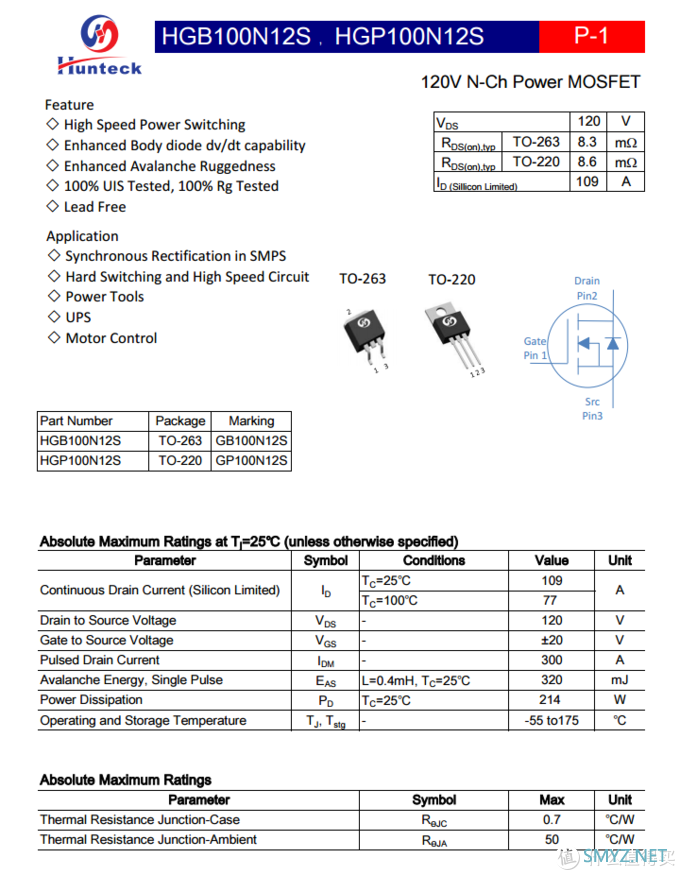

恒泰科HGP100N12S详细资料信息。

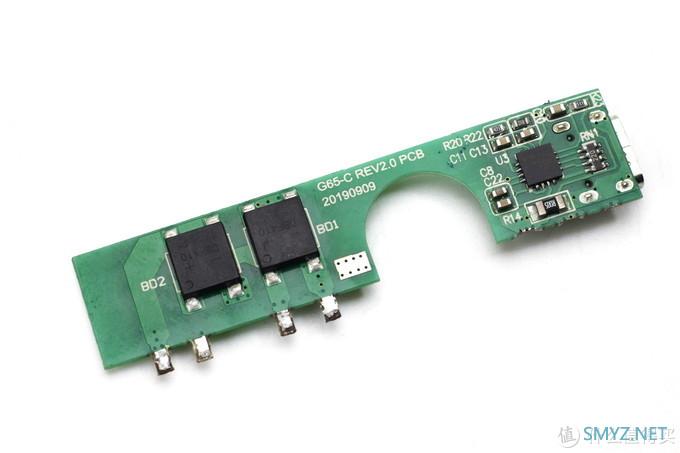

小PCB板上焊接有整流桥、USB PD协议IC和输出VBUS开关管。

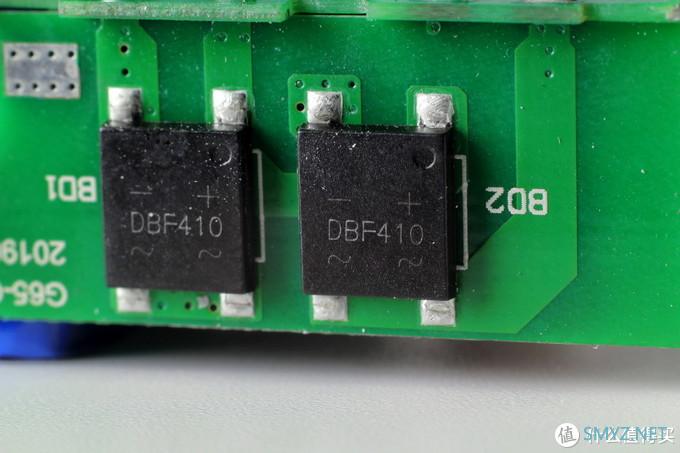

输入端两颗DBF410整流桥，用于均摊发热。

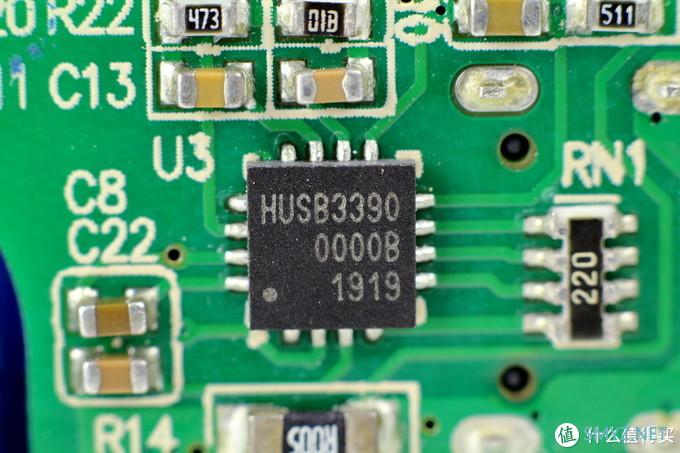

USB PD协议IC采用Hynetek慧能泰的HUSB339，这款芯片已经通过了USB PD3.0认证，TID 62。HUSB339是一颗高性能、高集成的USB Type-C Power Delivery（电力传输）控制器，集成了PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2、5V2.4A等充电协议；适用于电源适配器、车载充电器、移动电源等应用场合；支持SOP-14L和QFN-16L两种封装模式。

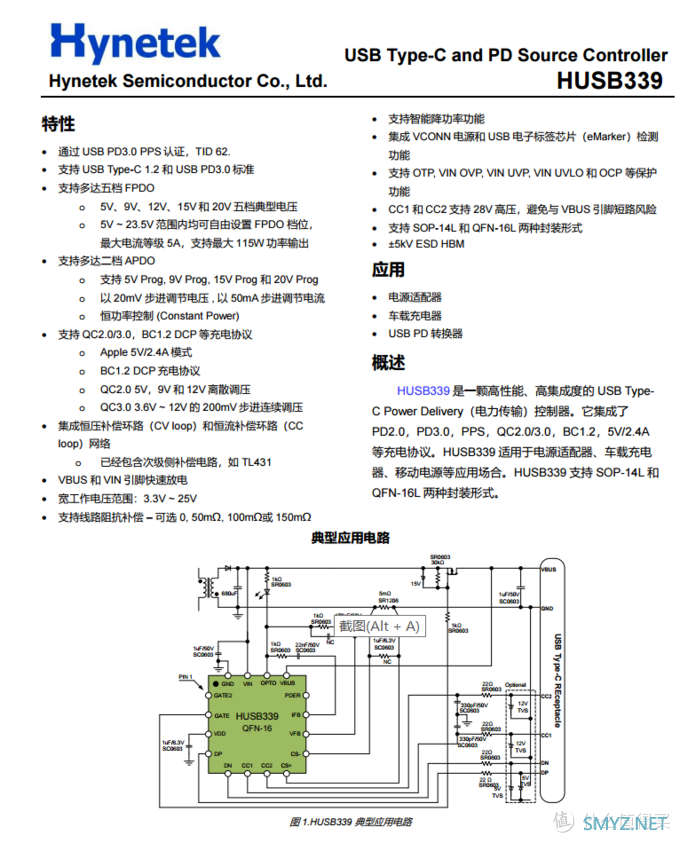

慧能泰HUSB339资料信息。

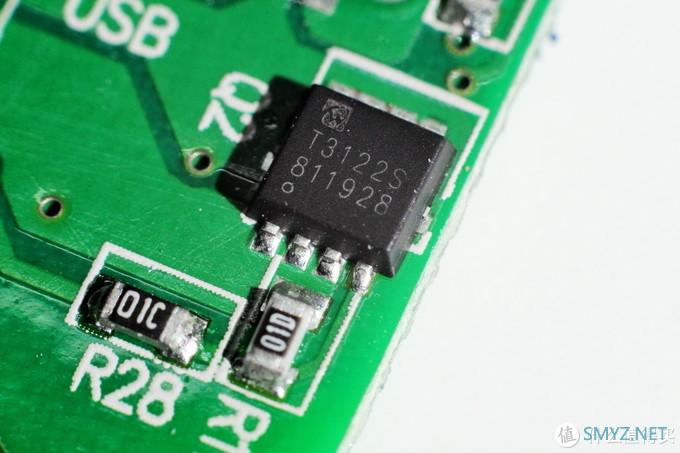

板子另一面焊接有USB-C接口的输出VBUS开关，丝印T3122S。
PCB板上输入端置有两颗共模电感，用于滤除EMI干扰，输出端有一颗滤波电感。三颗电感均为双线绕制。

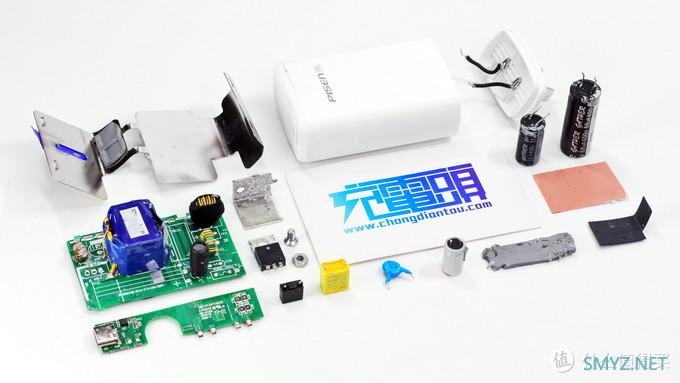

全部拆解完毕，来张全家福。
充电头网拆解总结
品胜这款65W氮化镓快充充电器机身圆润，整体小巧轻便易于携带。C口支持QC3.0快充协议，具备5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五组固定电压档位。电压档位齐全，支持多数手机和笔记本电脑的日常快充需求，日常充电一个全搞定。
充电头网通过拆解了解到，品胜65W氮化镓充电器内置纳微的GaNFast氮化镓功率芯片NV6115，并采用安森美NCP1342作为主控芯片，次级由芯源半导体同步整流控制器MP6908搭配恒泰科HGP100N12S MOS组成，此外还采用慧能泰USB PD3.0认证协议IC HUSB339，用料满满。
散热方面，采用两颗DBF410整流桥均摊发热，并配有导热垫辅助导热降温；整个PCBA板大面积包裹金属散热片均匀散热，主要的功率器件还配有专门的小散热片以及打胶。此外变压器和电容等元器件则打胶加固，增强内部稳定性。
