因为要做这个鼠标的DPI测试，我们拆解了鼠标，正好借这个机会看看它的内部构造，作为集合轻量化、无线化两大趋势的高端电竞鼠标，毒蝰[终极版]是如何在74g内去设计和架构这个鼠标的，一起了解下它的减重思路。

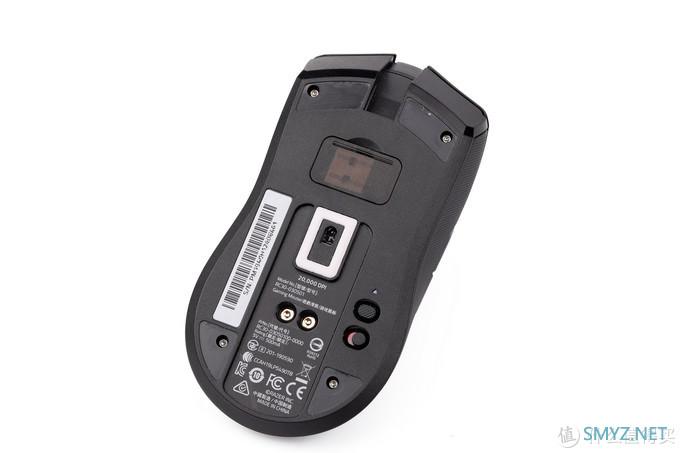

鼠标垫拆卸比较方便，螺丝分布在4片脚贴之下。

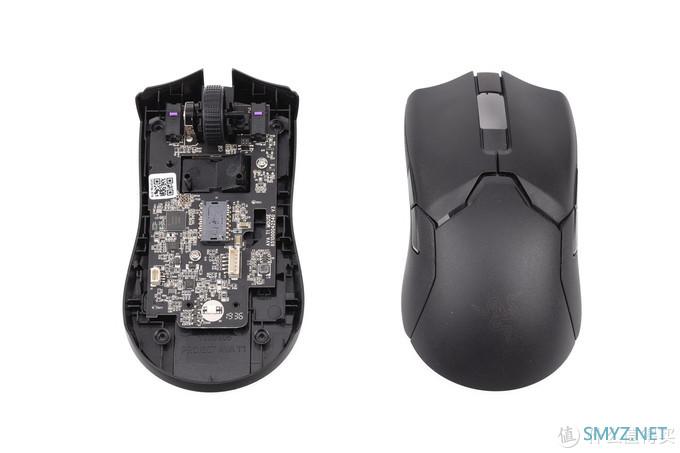

鼠标架构十分清晰，可分为上、下盖（由排线连接），拆开即可看到PCB板全貌，但和多数双模鼠标不同的是，锂电池固定在上盖，为什么这样？继续看。

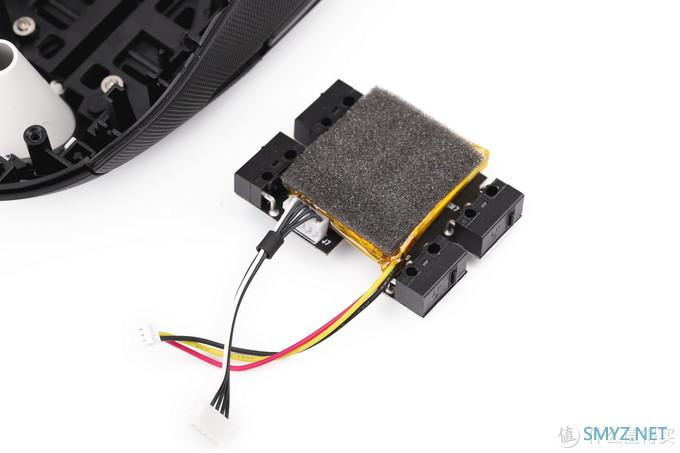

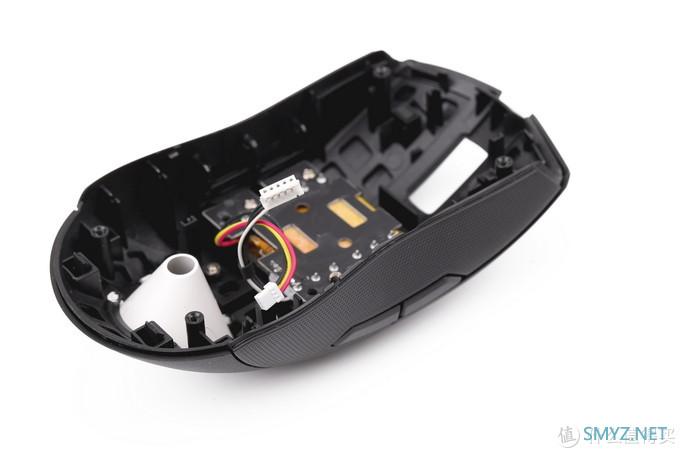

上盖内包含PCB小板、锂电池和灯罩、为了减重，PCB板除了焊接侧键的同时还是电池托架，配合双面胶和螺丝可稳稳的固定好电池，这就是为什么锂电放在上面的原因，能省掉一个额外的装置。此外，从这个角度，能看到超轻鼠标的壳体壁厚是很薄的，双料注塑的防滑侧裙比一般的鼠标都薄，能一定程度的减，对成型工艺水准也有很高要求。
还是为了减重，锂电池的容量不大，应该不超过500mAh，冲动的人会感觉（相比动则800、1K毫安时的鼠标）这明显“缩水”，但是因为FOCUS+引擎是和HERO同类型的高性能、低功耗，毒蝰终极版的续航时间还是有保证，标称70h。

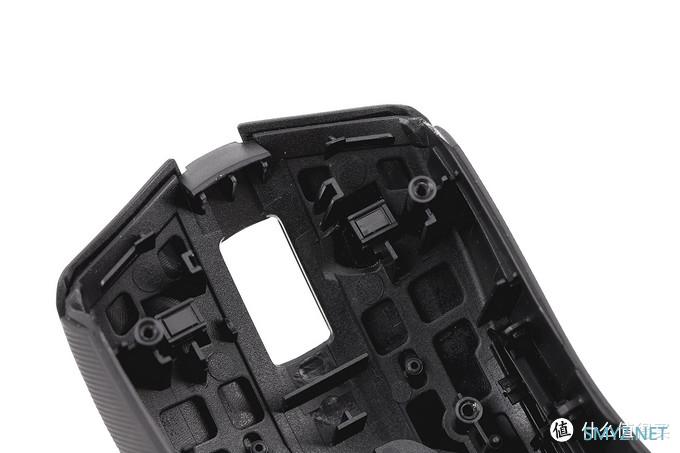

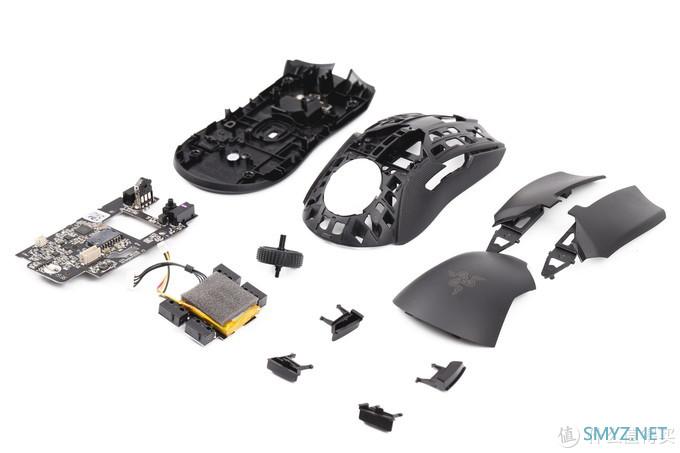

上盖能清晰的看到分层结构，后盖、按键和一体式镂空中框（含侧盖）紧密的结合在一起。
增加耐磨垫片的按键柱，可降低按键柱本身（ABS材料）的磨损、落灰，而且在维修和后期补偿修复空行程做了准备。考虑到RAZER光微动高达7000W次的寿命，这个更有必要了。

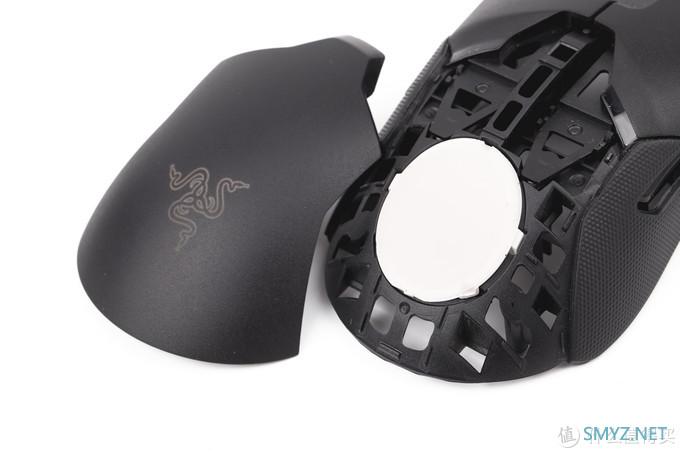

尾盖和灯罩，之前在巴塞利斯蛇[终极版]上介绍过，柔光箱原理，白色遮罩片能实现均匀、通透且柔和的LOGO背光，为什么雷蛇的LOGO看起来就是和很多其他品牌的不同，因为更花心思。

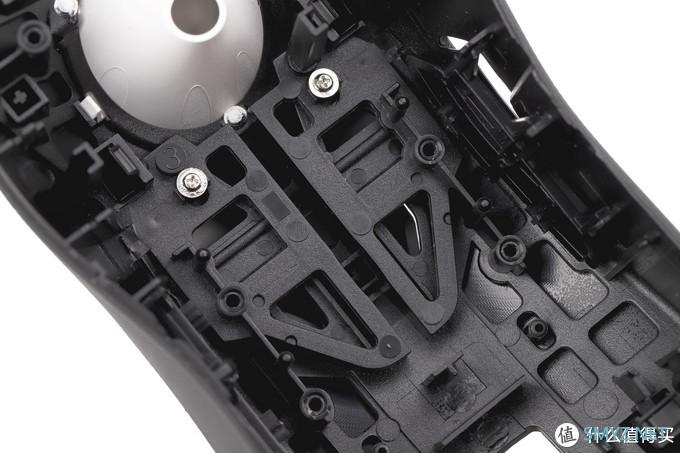

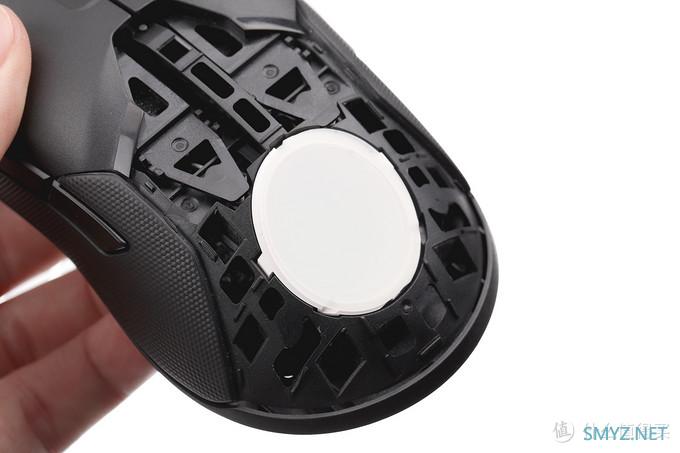

左、右按键和中框分离，从镂空的中框能看到雷蛇是在内部挖洞减重，而且开孔也还是对称的（不会个人感觉很乱）。此外，毒蝰[终极版]的按键组装方式和巴塞利斯蛇[终极版]的稍有不同，但原理相似，看看细节便知。

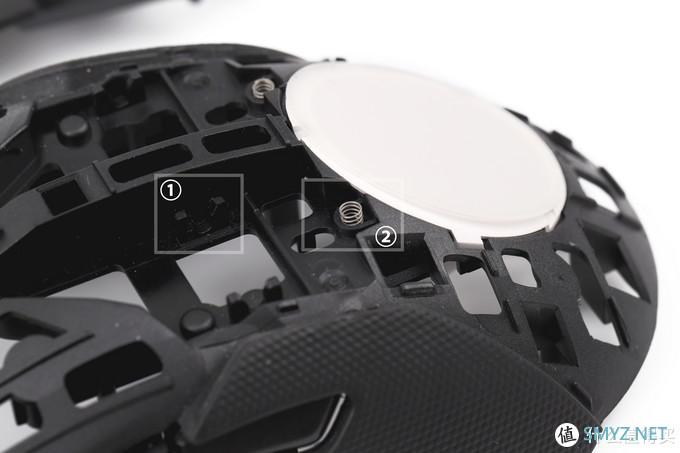

从上一张图能看到左、右键采用长臂设计，但它把力臂点设计成一个转轴的活动结构，固定在图中①，再在力臂末端（图②）增加一根助力弹簧，设计好弹簧力度就能让按键柱在每次复位时始终挨着微动导芯，这样不但更省力，而且可降低组装时出现空行程的几率。

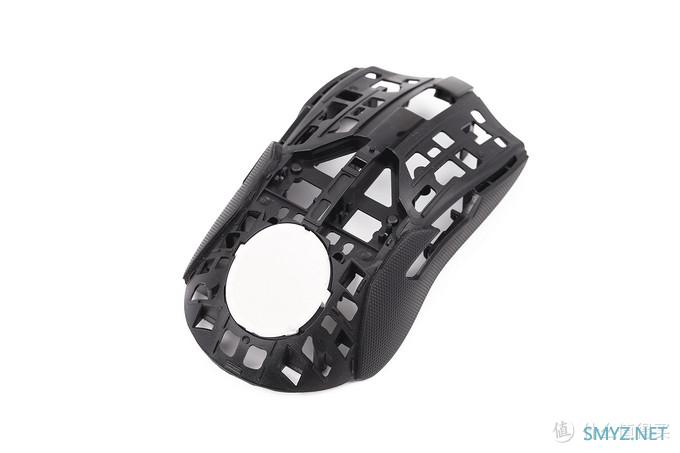

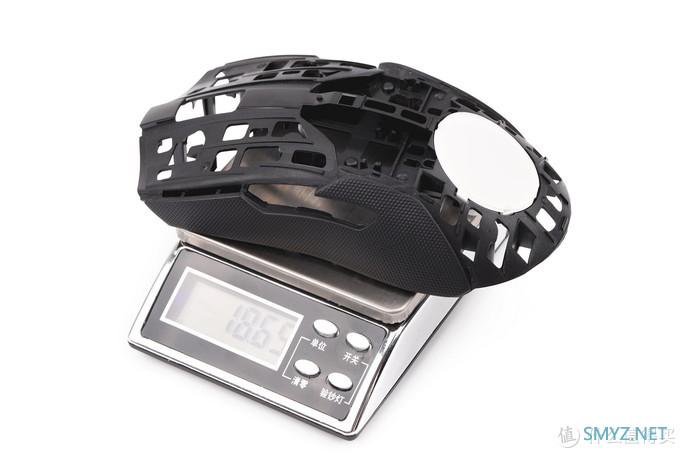

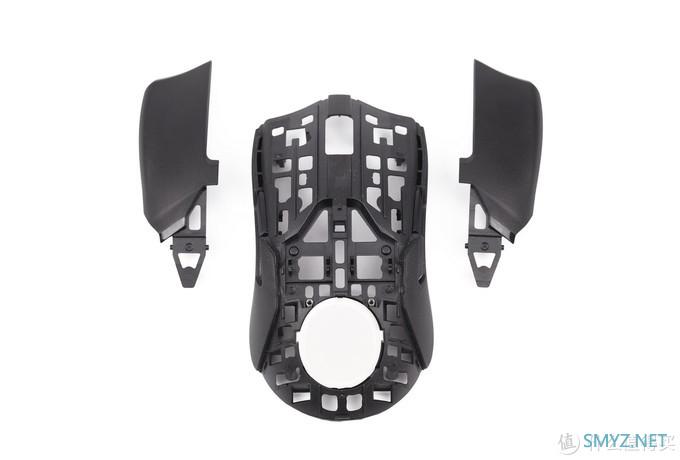

欣赏下这个镂空的“骨架”，仅19g，再优化好结构在受力较大的地方做加强筋，这样不但决定了鼠标的型、握感，也确保了一定的强度。其实，不是不挖洞，而是挖洞要不影响美感、不破坏防护。

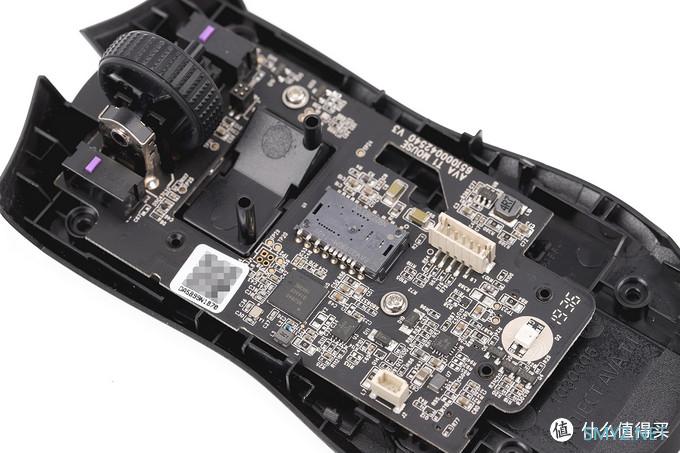

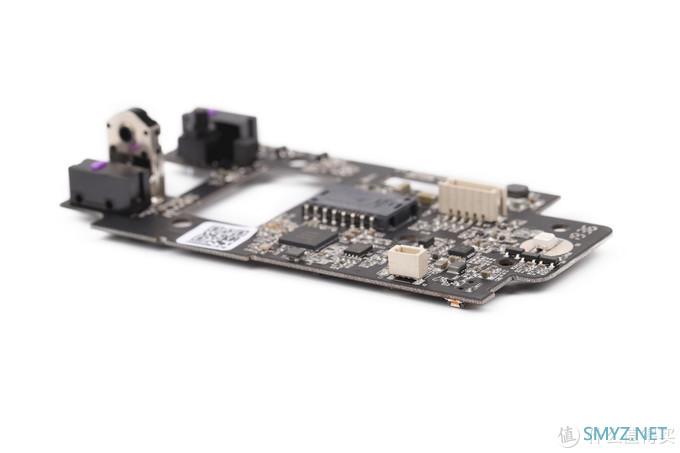

毒蝰[终极版]是个双模鼠标，而且功能丰富，一眼扫去PCB板明显比一般鼠标复杂，虽然是SMT贴片但IC、元器件众多。

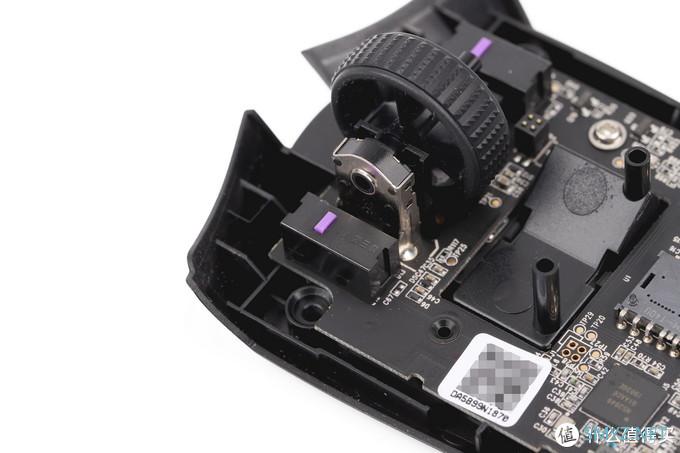

RAZER光微动，外规格和欧姆龙50M相似，但是它本体不需要焊接（稍后PCB板背面可以看到），贴片PCB上的IR/PT对管决定开关的导通，本体内只是纯机械结构，因为对管的寿命是按时间计算，那么标称7000万次应该是本体机械结构的机械寿命。

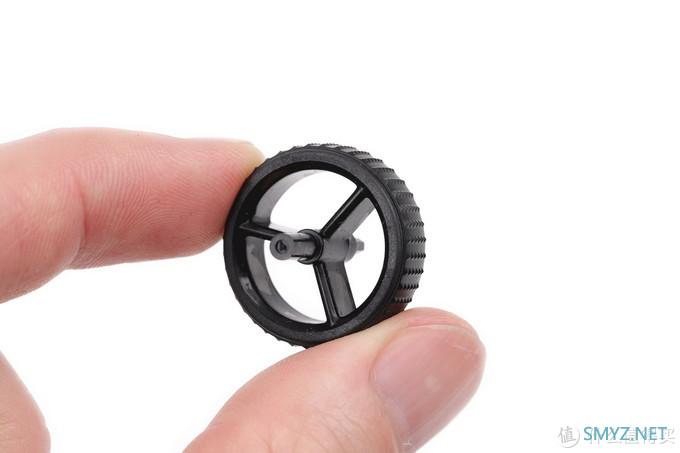

同样为减重而生，轻量三幅轮毂。

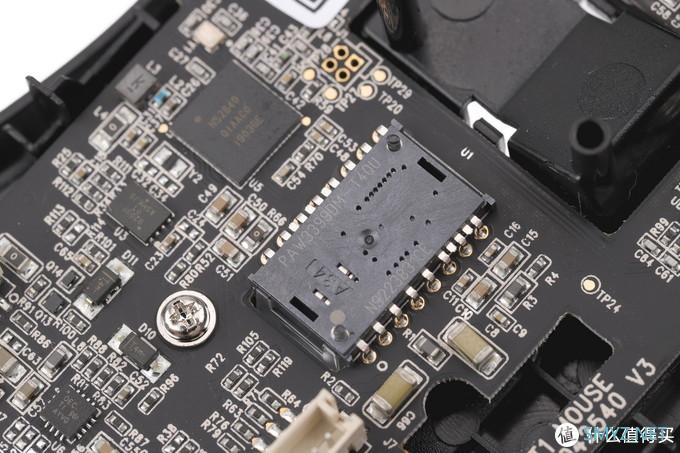

FOCUS+引擎是目前雷蛇和原相合作独有的PAW3399，20000dpi、650ips和50G加速度，但是个低功耗引擎，和PMW3391完全不同，这样的能力不但可以驾驭高端2.4G、蓝牙鼠标，也能胜任有线鼠标的，现在我们已经能看到雷蛇FOCUS+引擎在蝰蛇V2、巴塞利斯蛇V2的有线版上的普及了。

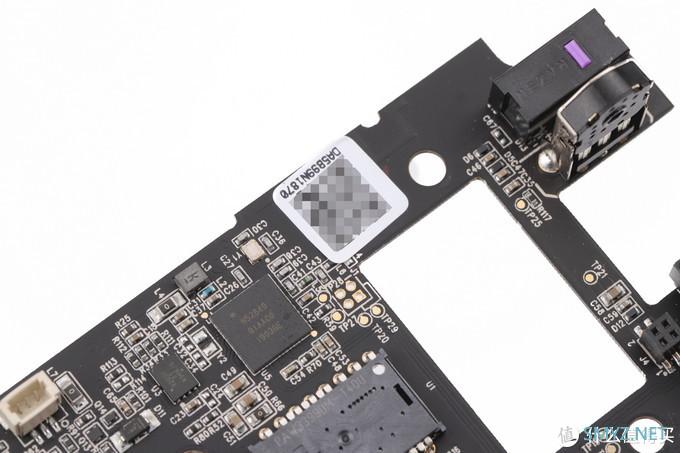

无线方面，采用nRF528402.4G无线射频SoC主控，旁边是天线。有资料显示片上系统内嵌32位ARM Cortex-M4F CPU ，具有1MB flash 及256kB RAM，具备低功耗的超强驾驭能力，芯片支持厂家二次开发，雷蛇强调的HYPERSPEED技术更快响应的依据应该来自这里，可能雷蛇无线鼠标均会采用这个方案。

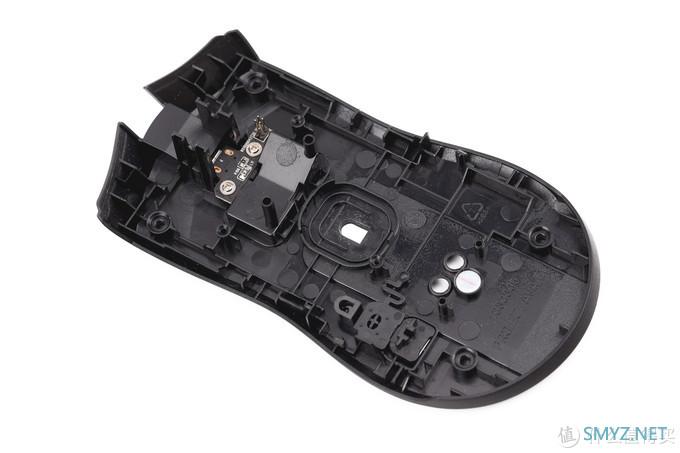

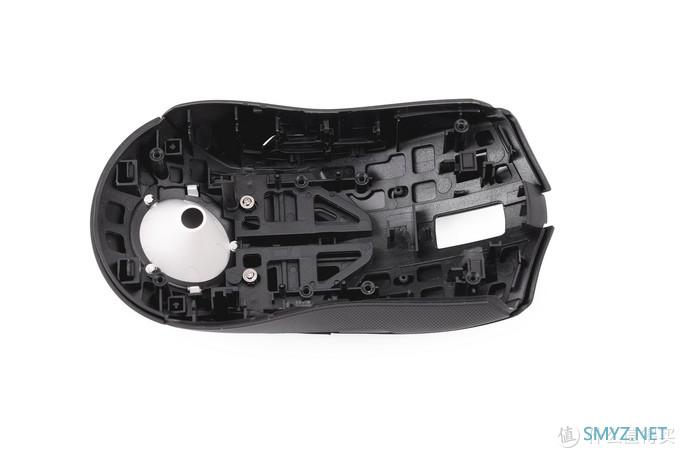

减重需求下底盖自然也要薄，但是加强筋对两侧的支撑明显强化，当上盖扣上来后，整体结构有一个强化。值得注意的是，引擎透镜的固定槽也是“可圈可点”，和芯片一起牢牢固定绑定透镜，确保追踪精准度。

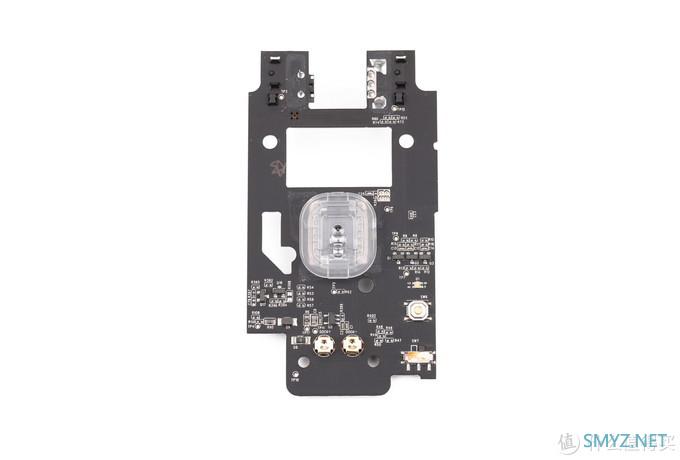

最后是PCB板配合减重，特别采用薄型双面玻纤板设计，顺便能看到光微动是无需焊接的，以及底部开关和接触式充电电路设计。
拆解到这里，能看到雷蛇在毒蝰[终极版]上的减重的决心比巴塞利斯蛇[终极版]强很多，不光是壳体，在滚轮、PCBA和电池方面都有优化，用心良苦。说到底，因为两款鼠标是不同定位的，后者是名副其实的“旗舰”，而毒蝰[终极版]则完全是瞄准实战为主的高端电竞，追求无线鼠标足以媲美有线的极致体验。
你清楚了这款鼠标的如何实现不打洞超轻量化了么？
以上文字仅代表GWT观纬测评观点。
