一、前言
关注过楼主的朋友一定都知道，楼主是个不折不扣宅男，喜欢折腾家庭网络、家庭影院、智能家居等懒人产品。因此楼主所需要的网络设备也是别人的好几倍，不仅涉及到POE供电的AP、监控，网络中还要接入各种PC、NAS、服务器、智能家居等设备。因此楼主的网络拓扑上还是相对复杂的。
这套方案楼主在之前已经有过介绍，使用2年左右稳定性还是不错的。

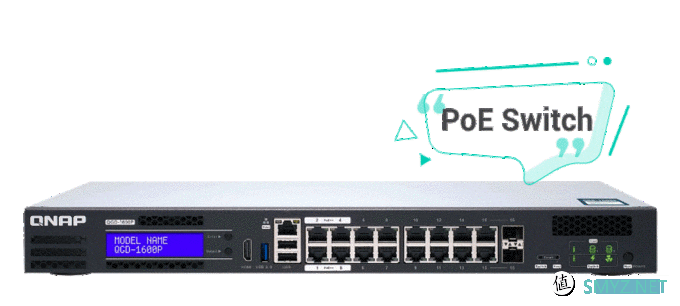

一篇就够了，群晖、软路由、高清盒子、Web一个都不能少，千元DIY搞定 7*24小时N合1服务器随着网络时代的发展，个人家庭中的网络设备越来越多，杂乱的设备摆放不仅占用空间而且管理起来也有诸多的不便。因此一个N合1的服务器就显得便捷的很多。本文将为您介绍我个人低成本的N合1服务器构建经验，仅需要千元左右实现价值2000元设备【“企业级路由器（200元）”+“高清盒子（400元）”+“群晖主机（liuspy| 赞1k 评论748 收藏14k查看详情不过2年没大折腾了，心又痒痒了。年前看到NAS大佬 @阿文菌 的文章介绍了一款功能高度集成的产品，简直太适合楼主的这种需求了，可以大大简化楼主的网络拓扑。威联通GDP-1600P应该是刚上市的新品，是all in one 的最优选择。这款机器内置NAS系统同时集成了16口POE的二层网管交换机，利用虚拟机系统可以内建软路由、docker等应用可以轻松实现多WAN口的负载均衡，楼主电信、移动双线宽带也顺利融合接入！
另外支持4K的视频输出可以充当盒子使用，内置2条PCIE扩展槽可以扩展万兆网络，利用威联通NAS系统可以搭建各种云盘服务、web服务·······功能应有尽有。
下面就看看楼主是如何利用威联通GDP-1600P实现家庭网络的全功能覆盖吧！
二、为什么选购多功能一体化服务器

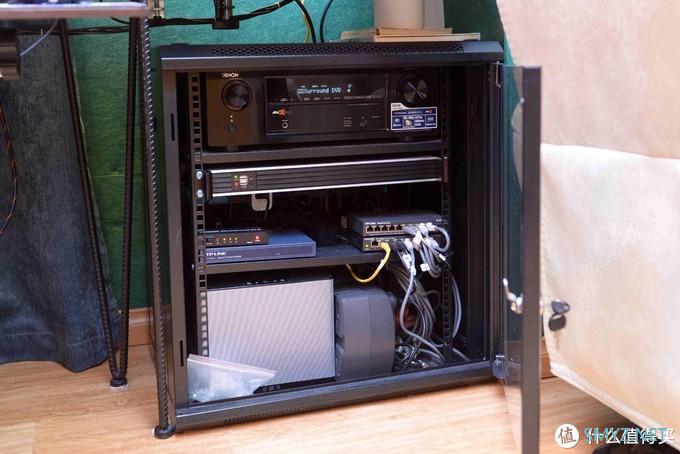

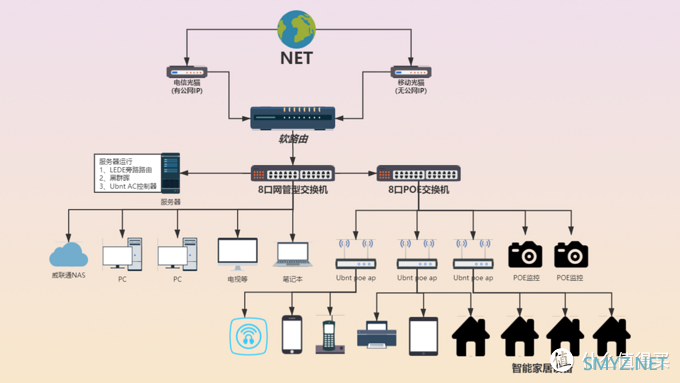

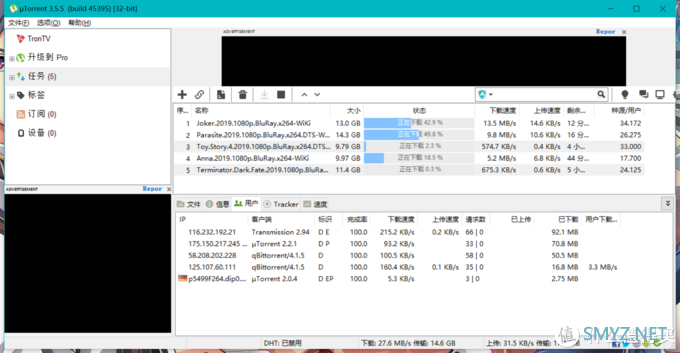

家里有不少的网络设备，而且像AP、监控都是通过POE供电实现的，原来的方案使用了1个8口网管型交换机和一个8口POE交换机；楼主有影音室，玩PT多年，对高清播放和存储都有不小的需求，因此NAS也是必需品；为了顺利实现不可描述的上网功能，软路由也成必需品；另外移动、电信都免费赠送宽带，家里接入了2条宽带，需要多WAN口的路由器做负载均衡。▼为了实现以上的需求，需要4-5个网络设备的支持，使楼主的机柜设备繁多，走线复杂。下面是楼主改造前机柜的设备!可以看到 一个企业路由+2个8口交换机+2台服务器的配置。

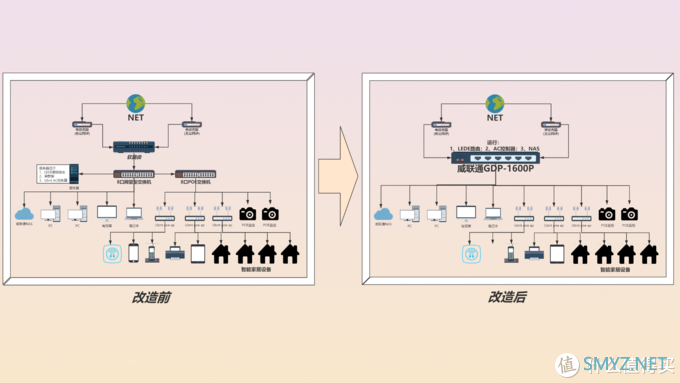

▼本次采购后，最大的优势就是可以把『企业路由+2个8口交换机+2台服务器』全部去掉，集中到一台机器中。可以看到整个基础网络构架全部都被威联通GDP-1600P取代了
▼改造后机箱的空间和布局都有了不错的改观。

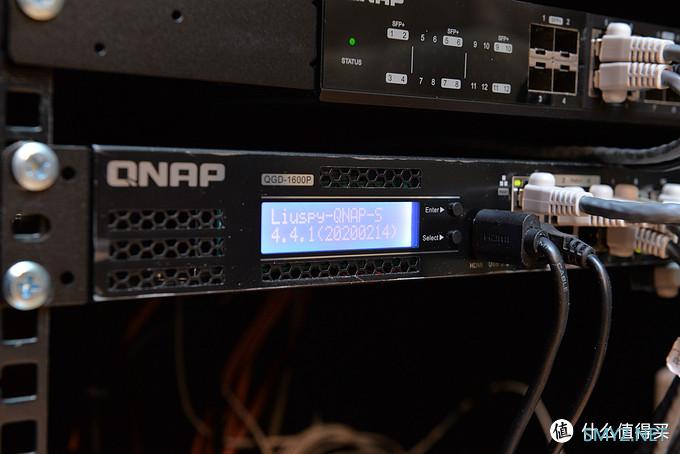

▼GDP-1600P还有一块小屏幕，可以显示工作的状态
下面我们就一起看看楼主如何把双WAN口软路由、NAS及POE交换机诸多功能一次性实现的吧！
三、重中之重，多WAN口软路由的实现

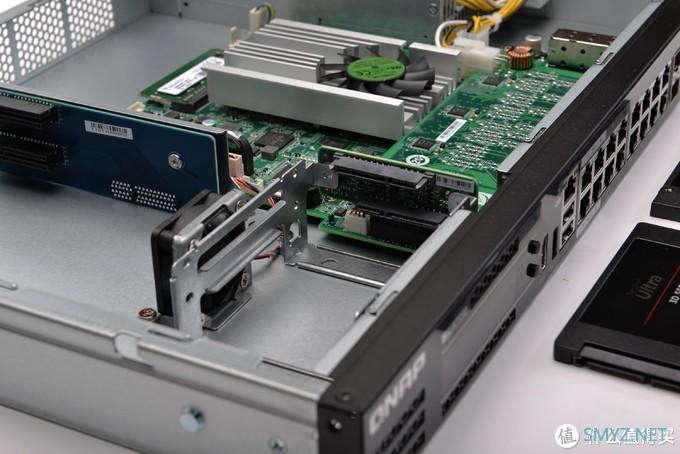

GDP-1600P的主要功能还是NAS，其内置了威联通的NAS系统，我们所有的部署实现都是基于NAS系统的。首先我们要做的第一步就是启动这台NAS，进入操作系统。▼内部提供了2个2.5英寸SSD的槽位，启动NAS系统首先需要把硬盘安装上。

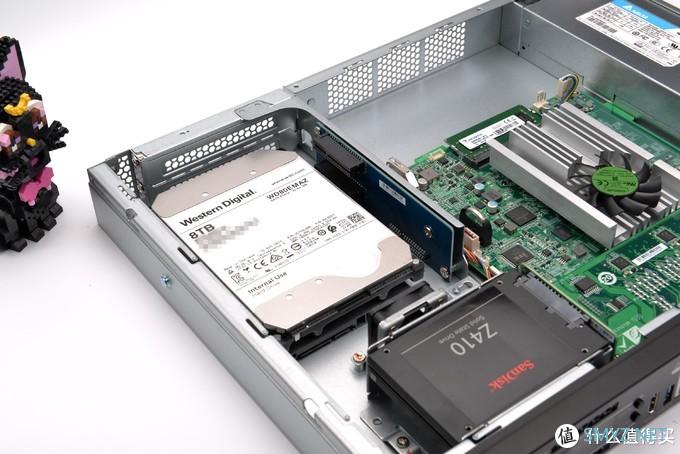

▼后半部分空间其实是可以容纳下3.5寸HDD硬盘的，需要用延长线连接
▼NAS系统安装和设置比较简单，楼主就不多介绍，一步一步顺利进入系统，并组建储存池

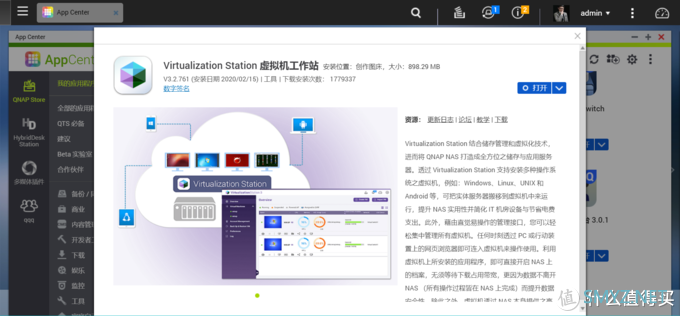

▼软路由系统楼主还是最习惯使用LEDE。软路由的安装必须靠虚拟机来实现，因此在应用商店安装这个APP
1、网络结构构建

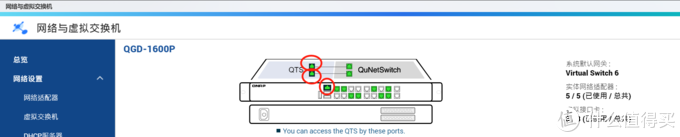

GDP-1600P的特殊性在于多WAN口的实现需要对交换机进行vlan划分及虚拟交换机的联通，所以下面的步骤是整个软路由部署成败的关键▼GDP-1600P的特殊性就在下图，我们可以理解NAS和交换机是两个独立的系统。楼主画的红圈是NAS的3个网卡，1个实体网口在机器前面板，2个虚拟网口直接与交换机相连。
通过上图我们可以知道，NAS有3个网卡，那么正好可以实现双WAN口和1个LAN口的配置。接下来，我们只需要把NAS的2个虚拟网口与交换机的实体网口相对应就OK了。 我们通过对交换机划分vlan就可以实现。下面步骤请务必一步一步来，必须先划分vlan再建立虚拟交换机，否则无法成功。

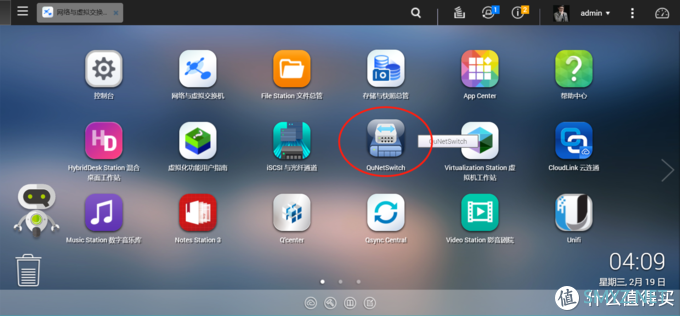

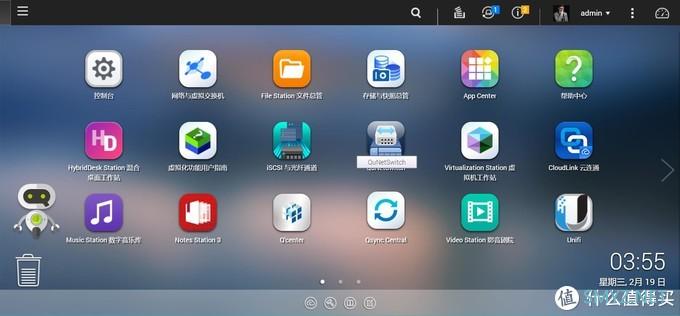

▼首先进入交换机的控制APP

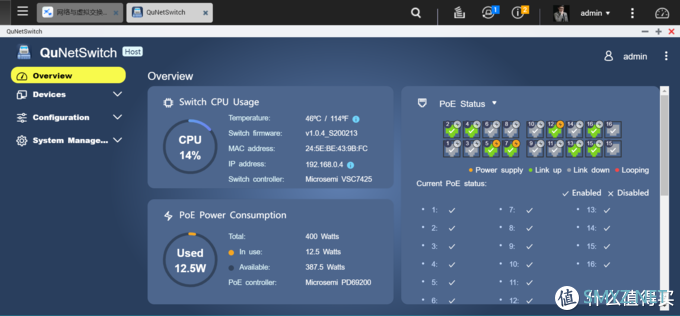

▼显示的内容还是挺丰富的，POE供电的设备也有都标识。英文看不懂的朋友可以在系统语言中设置为繁体中文，就可以显示繁体中文页面了。

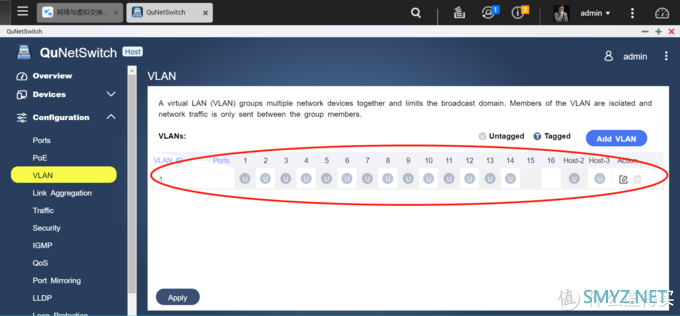

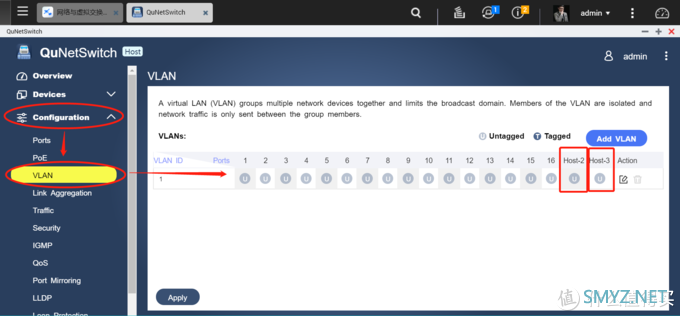

▼选择Configuration下的VLAN，就能看到VLAN划分界面了，后面对应的是16个网口和NAS的两个虚拟口分别是Host-2和Host-3

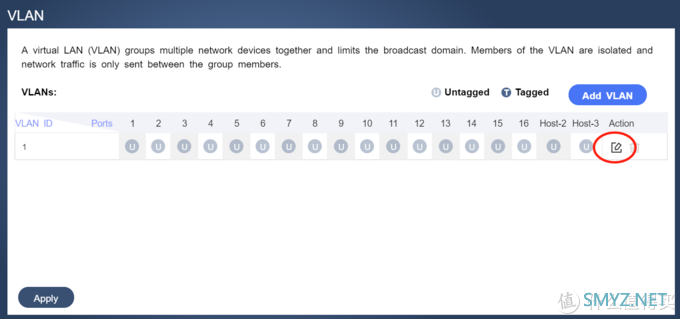

▼我们希望是1-14口为一个VLAN，15口和Host-2是一个VLAN，16口和Host-3是一个VLAN。因此我们首先对1-14口进行处理。点击红圈处，编辑VLAN1

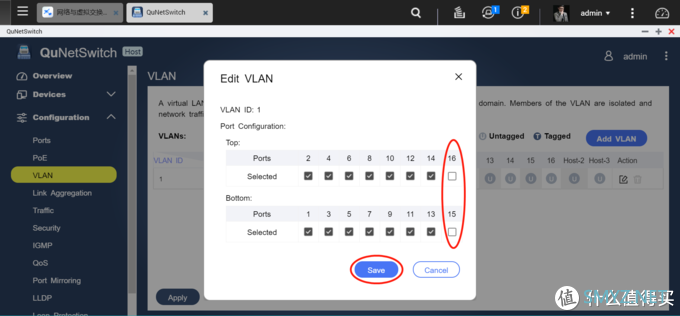

▼把15、16口在vlan1中取消

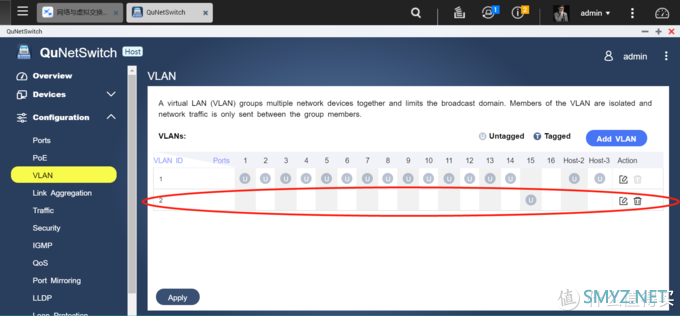

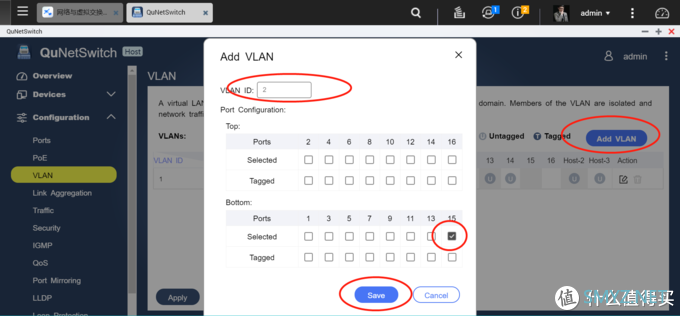

▼点击ADD VLAN，创建新的VLAN。只勾选15网口
▼同样步骤，点击ADD VLAN，创建新的VLAN。只勾选16网口
这样我们3个VLAN就划分完成了，可能有的朋友会问Host-2和Host-3没有加入Vlan啊。别着急，后面我们创建虚拟交换机关联后就自动加入了。下面我们开始虚拟交换机创建的步骤

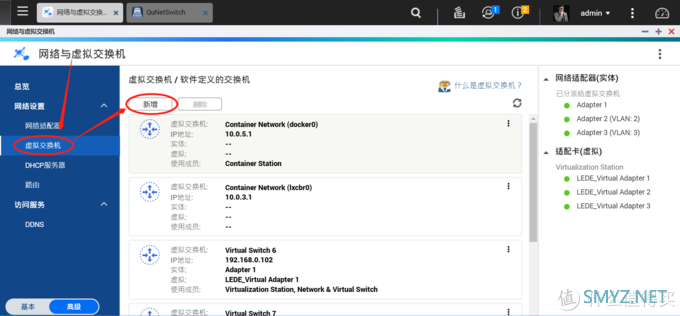

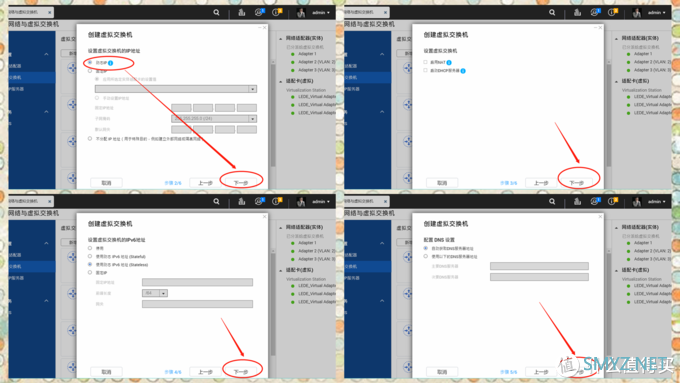

▼首先我们要给路由器的LAN口创建一个虚拟交换机，也就是连接到机器前面板的那个独立网口上。按下图依次选择

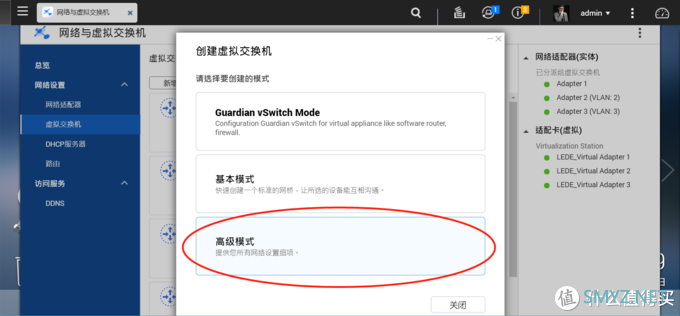

▼选择高级模式

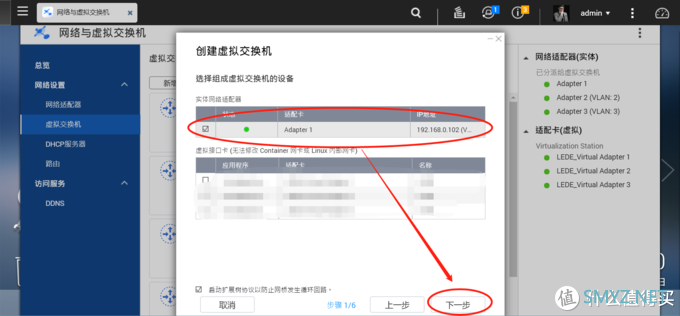

▼选择adapter1后直接下一步
▼之后的步骤都是默认就可以

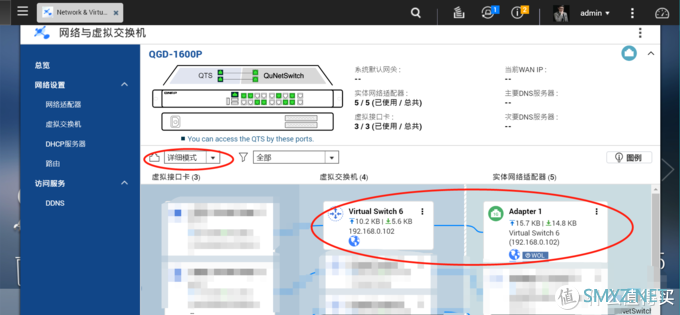

▼可以看到我们的第一个虚拟交换机就建立完成了，我们LEDE的LAN口连接的就是这个虚拟交换机，对应前面板的独立实体网口

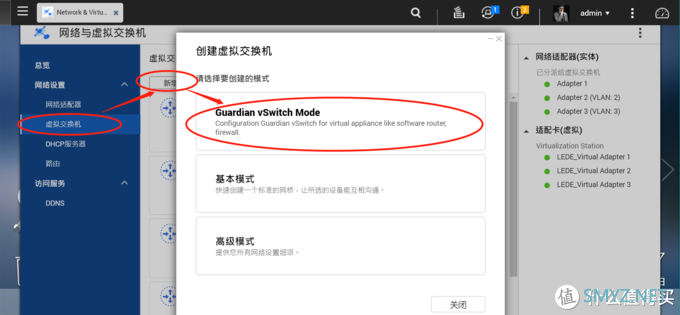

▼接下来我们还要建立软路由的两个WAN口虚拟交换机，选择第一个模式的虚拟交换机

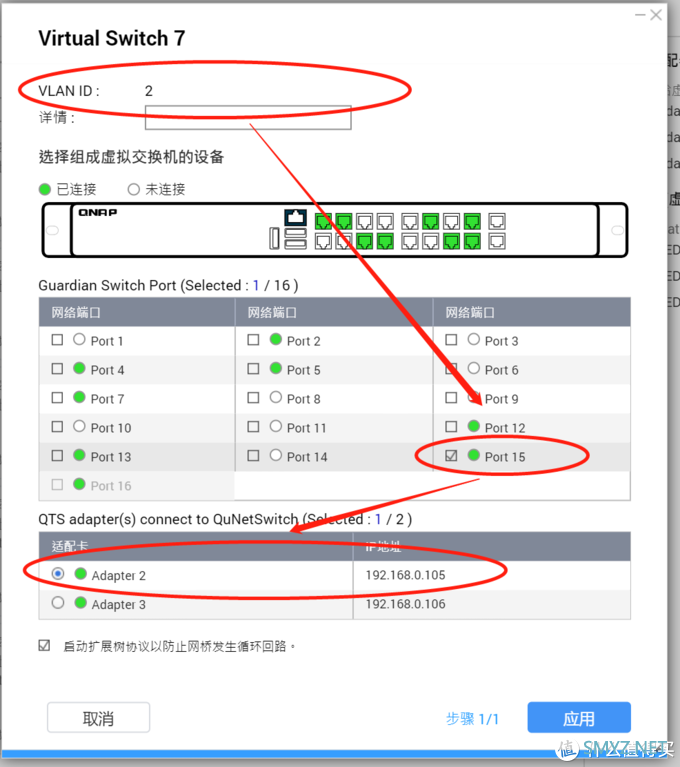

▼这的步骤非常的关键，按下图设置。还记得上文我们划定的VLAN吧，这里要对应上，VLAN2是给15网口。另外要映射NAS虚拟网卡，我这里把adapter2和15网口进行了连接。

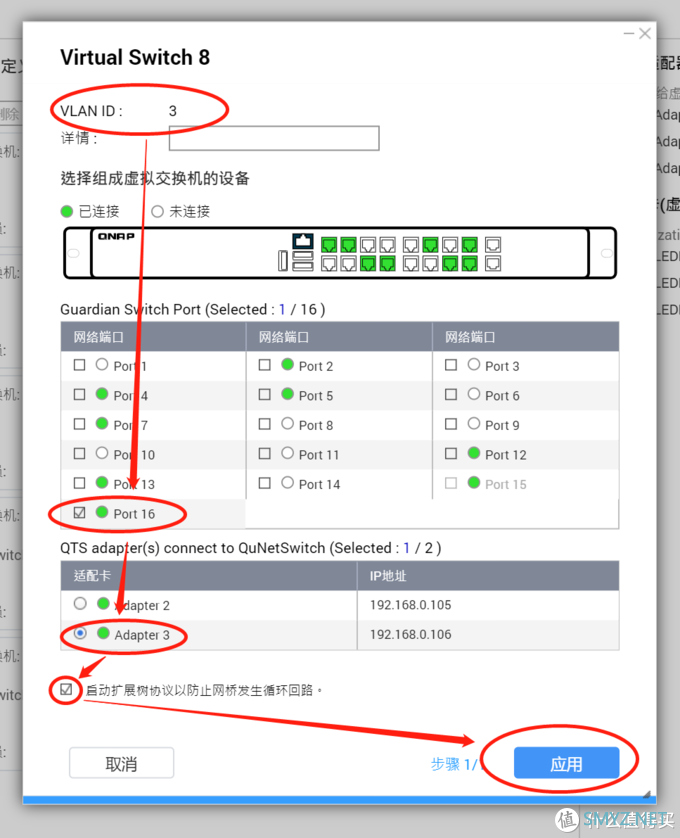

▼同样步骤设置，把VLAN3给16网口.把adapter3和16网口进行连接

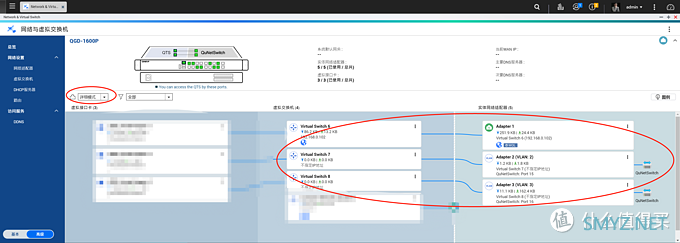

至此，我们的整个的网络配置就都完成了。建立好的网络结构应该是如下图所示的

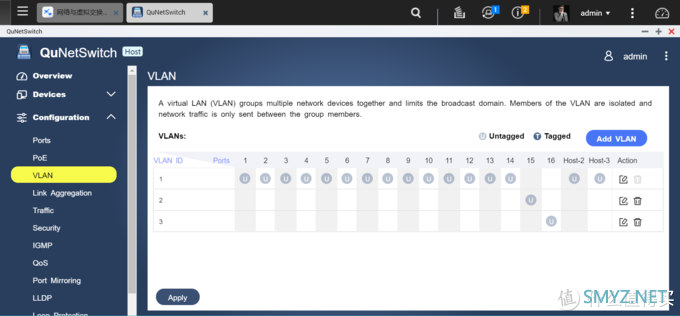

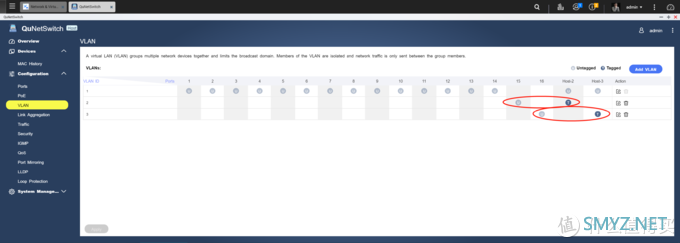

▼这时候我们在打开交换机控制APP，VLAN的划分应该已经变更如下了。可以看到15网口和Host-2为Vlan2，Host-3和16网口为VLAN3。

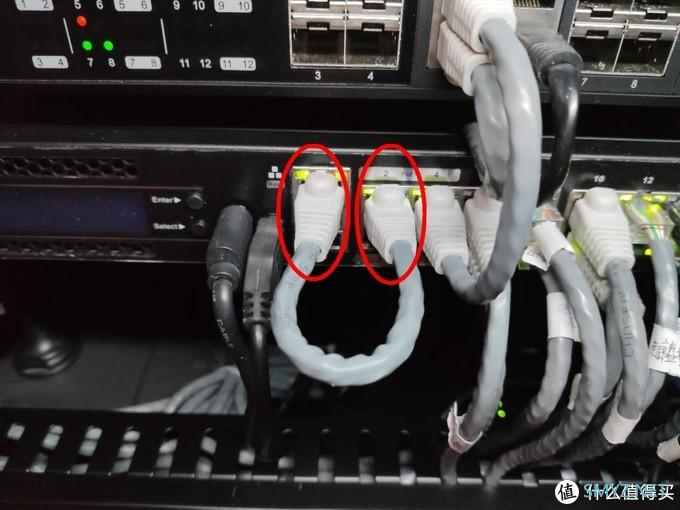

▼最后一点我们需要把LAN口和VLAN1（1-14网口）物理连接，楼主直接自己做了个简单的跳线
2、虚拟机软路由的安装
网络构架建立完成后，我们就可以使用威联通自带虚拟机服务安装软路由系统。安装过程相对复杂一些，下文楼主会详细讲解。在安装过程过我们需要提前准备以下文件：（1）win pe的ios镜像文件（推荐使用微PE的）
（2）Ult让ISO软碟通（用于编辑PE的ios文件）
（3）LEDE的固件（下载img的写盘专用版本）
（4）physdiskwrite(img写盘工具)
（5）一点点耐心
LEDE官方的固件都是img格式的，威联通的虚拟机不支持直接读取。因此我们就需要在PE环境下，直接把LEDE的固件写入到虚拟机的虚拟硬盘中。

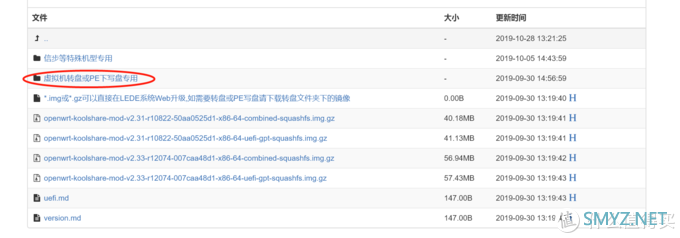

▼首先我们访问KoolShare论坛，找到固件下载中心，下载LEDE X64的最新镜像文件。这里需要注意的是我们要选择“虚拟机”专用版本的

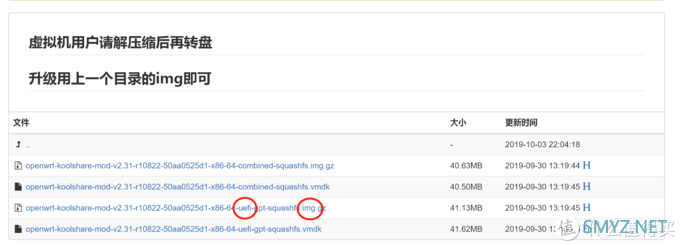

▼选择Uefi启动格式及img后缀的版本，这样我们的LEDE固件就准备好了
接下来我们要制作PE的引导启动光盘ISO镜像，同时要在ISO镜像中加入LEDE固件和physdiskwrite(img写盘工具)

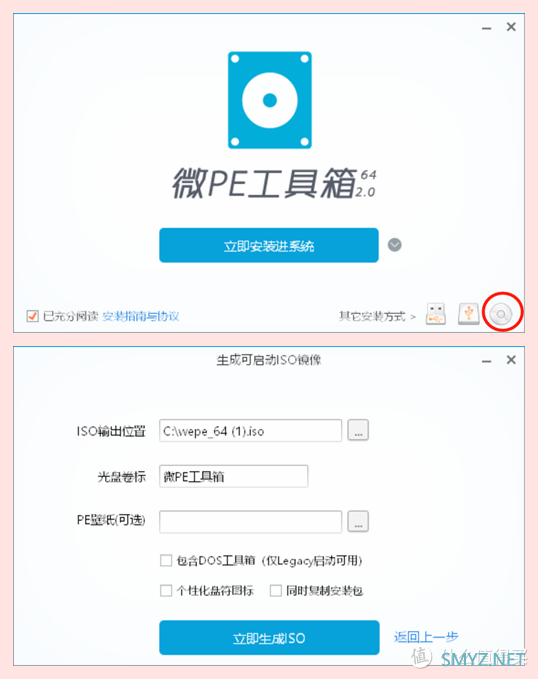

▼PE启动盘推荐使用“微PE”进行制作，百度搜索用“微PE”找到官网免费下载，这样我们就能得到一个ISO格式的PE启动镜像了

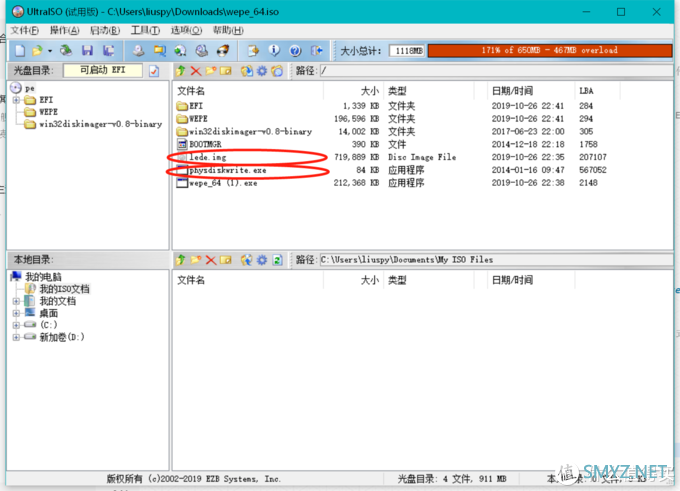

▼接下来利用UltISO软碟通（官网下载免费版本的）打开刚才得到的PE ISO文件，把LEDE固件和physdiskwrite拖入到镜像根目录中，重新封包。可以看到我已经把LEDE.img和physdiskwrite都放到ISO文件中了

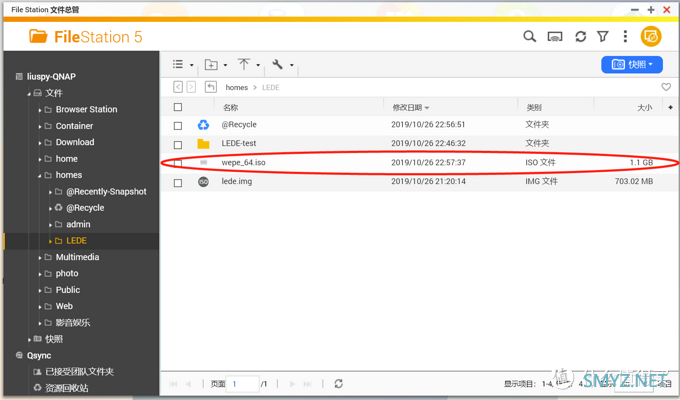

▼最后上传重新封包好的ISO文件到威联通中，至此准备工作就做好啦！

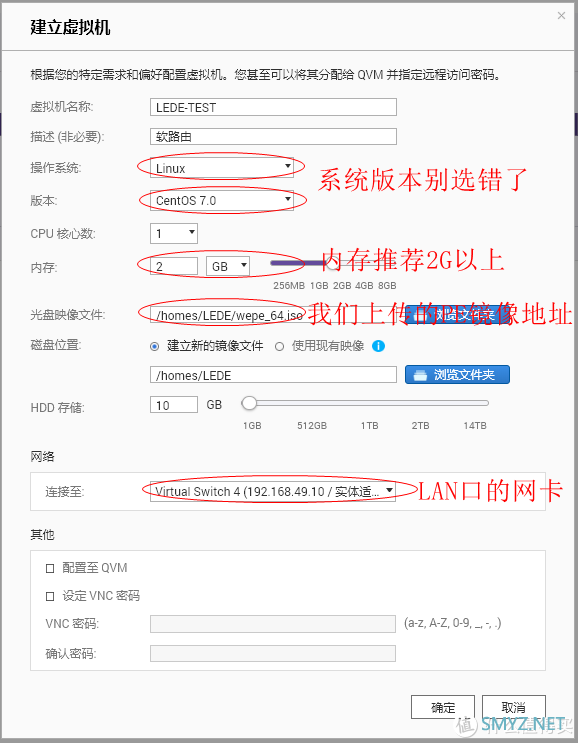

▼启动已经安装好的VirtualizationStation3，新建一个虚拟机。网络首先选择我们上文设定为LAN的虚拟交换机

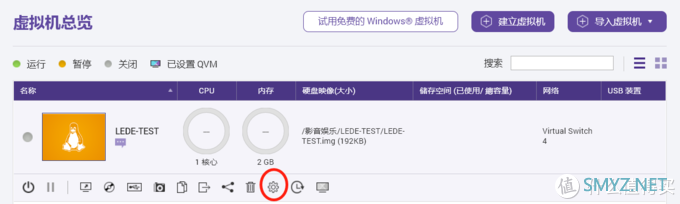

▼简单的虚拟机就建立完成了，不过还需要详细的设定，点击下图的设置按钮

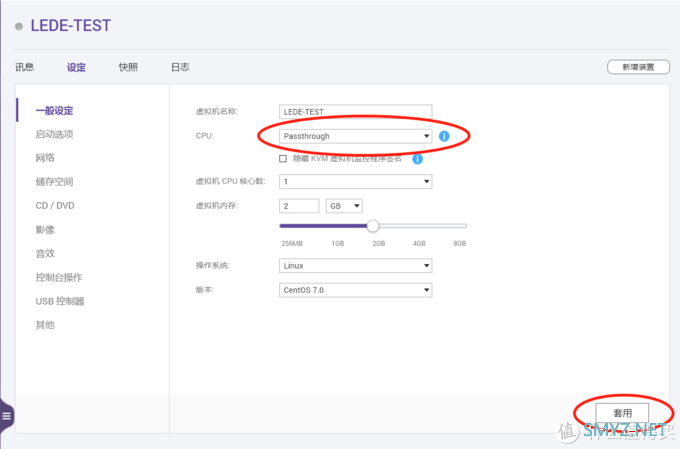

▼修改CPU类型，点击套用

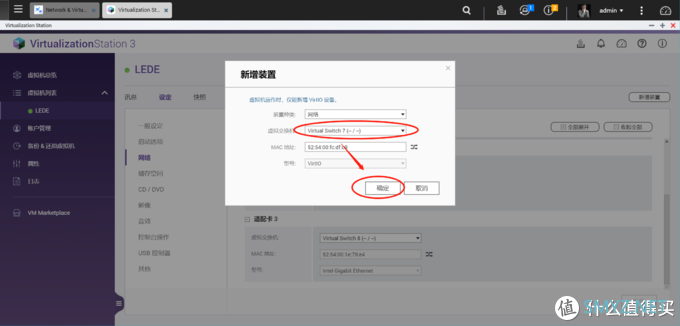

▼增加一个网络，绑定WAN口的虚拟交换机，由于我们还是双线接入，这次我们绑定之前设定的两个WAN虚拟交换机

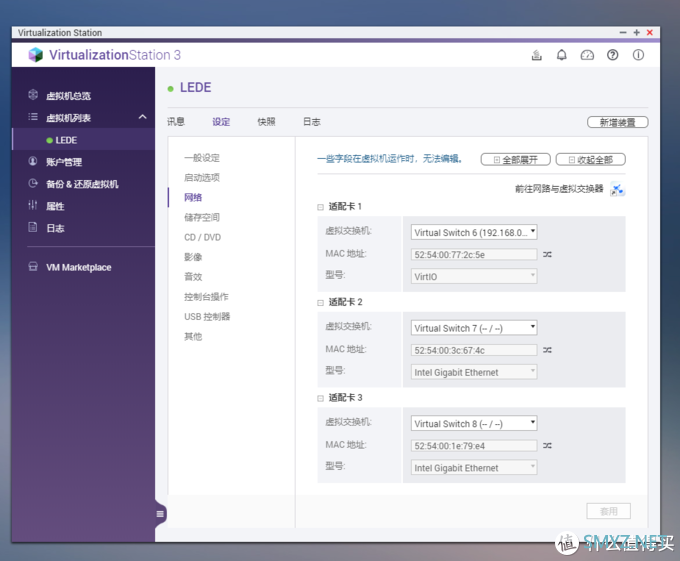

▼完成后一共接入3个网络，1个LAN口，2个WAN口

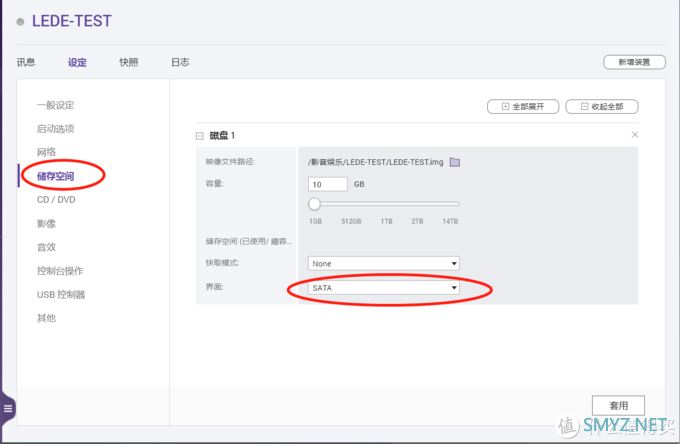

▼更改硬盘类型为SATA

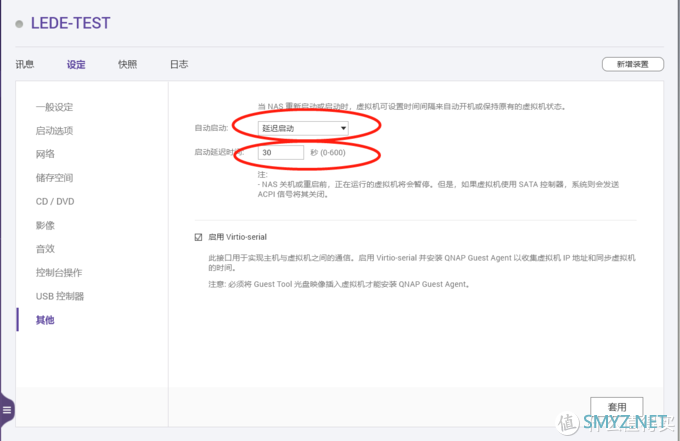

▼配置软路由随威联通启动而启动，增加延迟启动时间

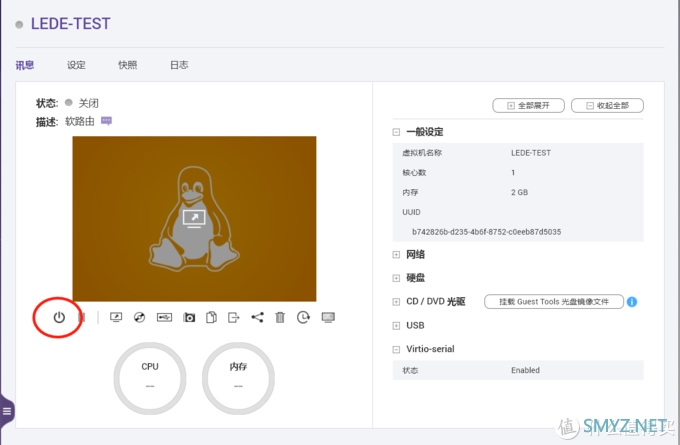

▼以上配资完成后，就可以点击启动虚拟机了，首先进入的是PE界面，进行LEDE写盘操作

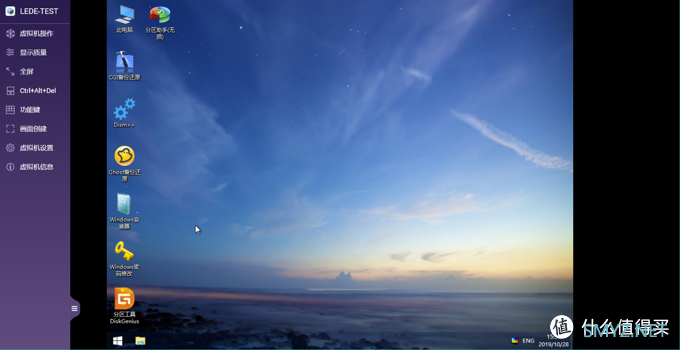

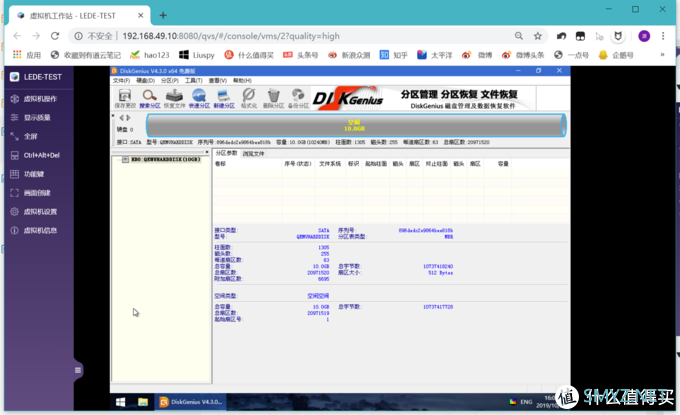

▼久违的win pe 界面哦，我们先运行下桌面的分区工具DiskGeninus，看一下10G的虚拟硬盘挂载成功没有？
▼可以看到成功挂载了10G硬盘

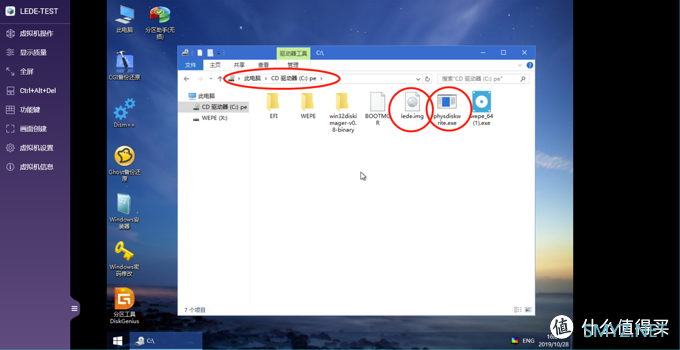

▼在确认下C盘，楼主打包进来的LEDE固件和physdiskwrite也都没有问题，下面就可以进行写盘操作了

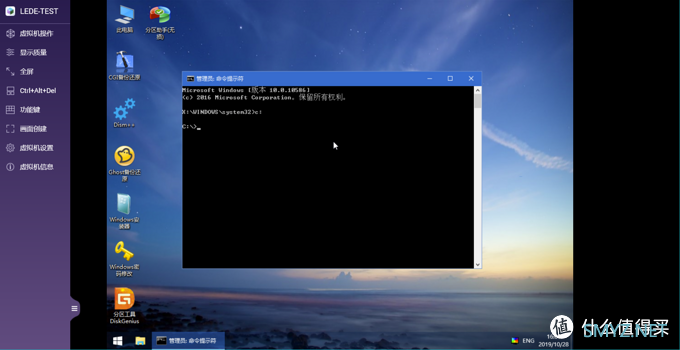

▼打开“命令提示符”界面，输入：“c:” 调用C盘路径

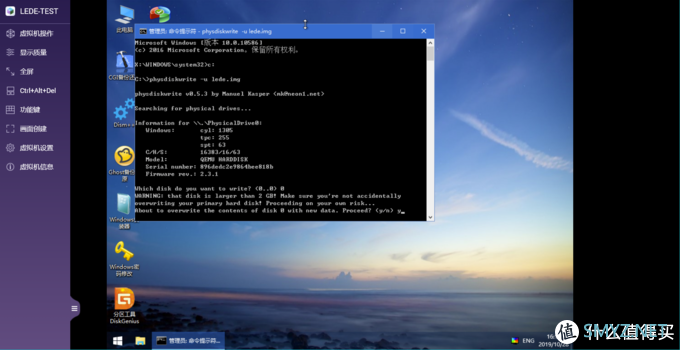

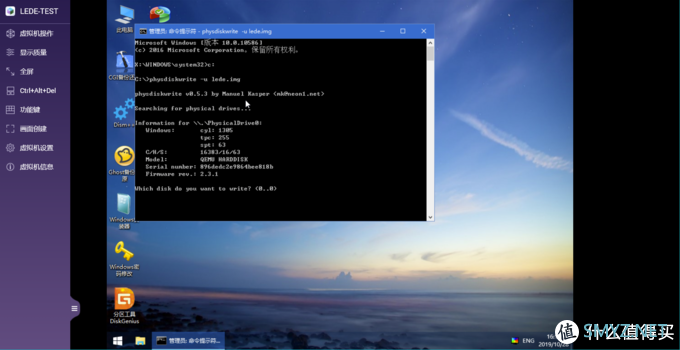

▼输入命令：“physdiskwrite -u lede.img” （ps：lede.img就是之前导入的固件，楼主重命名为lede.img
方便输入）
▼输入命令：“0” 回车，接着输入命令“y”确认写盘
▼写盘中，之后就完成了，哈哈软路由的安装也就成功完成了。卸载掉pe启动镜像，重启虚拟机就OK啦

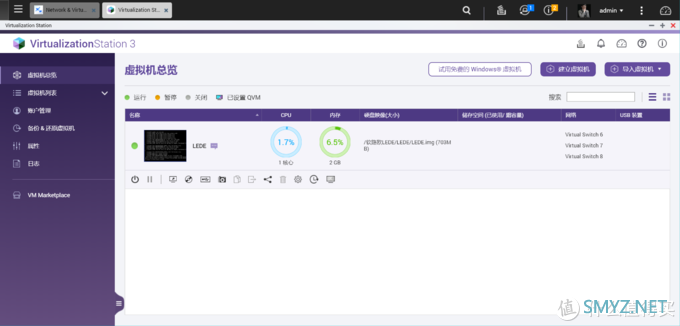

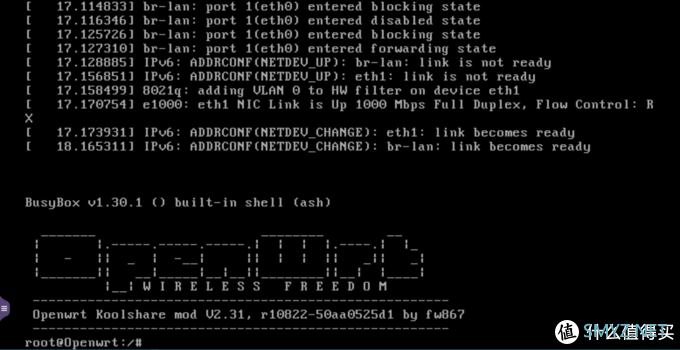

▼完工！成功启动了LEDE，之后就是登录软路由网页，LEDE的各种设置了，这里就不多表述了

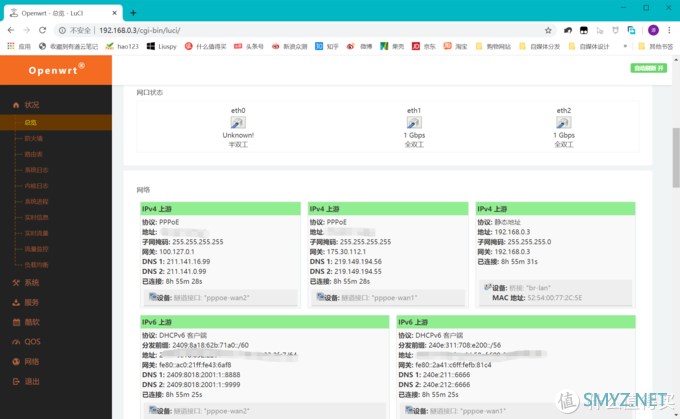

▼启动LEDE，访问网关就可以进入LEDE的管理界面了，可以看到楼主的双线宽带接入

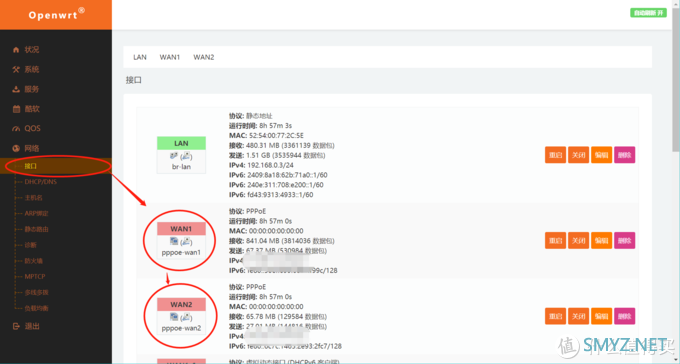

▼双线宽带设置在网络-接口内添加即可

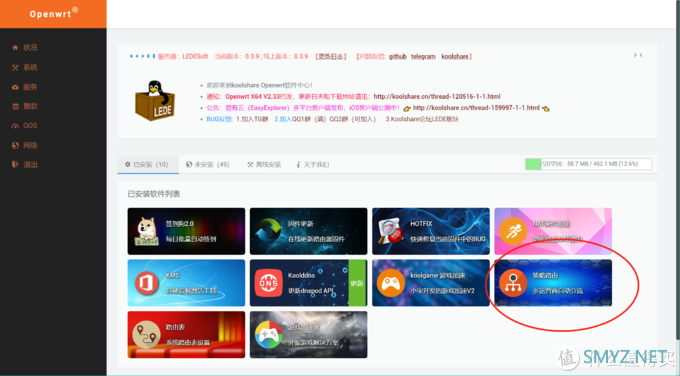

▼另外双线宽带我们需要设定负载均衡，我们可以简单的在酷软中心下载策略路由插件进行设置

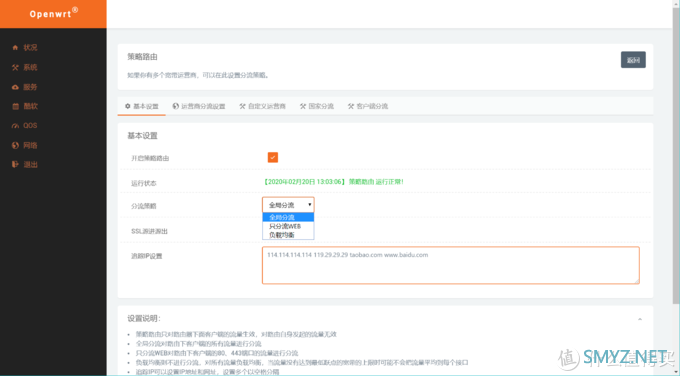

▼设置分流模式

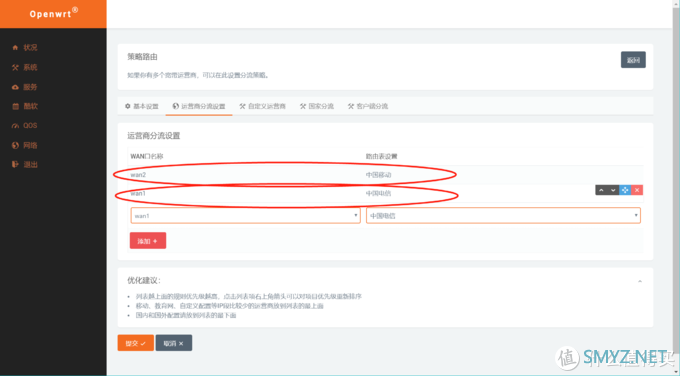

▼设置运营商线路分流
另外也可以进行自定义的分流，比如给固定IP使用移动的宽带等。
▼楼主双线200M宽带叠加的速度
四、尾声
以上就是本篇的全部内容啦，由于这款机器的功能确实非常强大，可以实现非常多的功能，无法在一篇文章中全都涉及到。因此，楼主最近会频繁更新各个功能的设置的教程。在接下来楼主还会介绍，如何利用威联通GDP-1600P整合私人云盘、简单的家庭储存设置、流媒体服务器的设置、利用NAS实现远程办公、盒子等诸多内容。感兴趣的朋友快来关注我吧！！！！
新品QNAP威联通QGD-1600P交换机16口网管型企业级导轨式机架式NAS千兆网络5180元天猫精选去购买
下篇预告：如何利用QNAP N合1服务器搭建全屋Ubnt AP覆盖的AC控制器。
