前言
武汉加油!中国加油！身处疫情中心的武汉伢，希望这个城市早日康复。这个城市仍值得你们热爱，请勿地域黑（不能因为一小部分人，而产生偏见。武汉比你们想的更严重，我们需要大家的支持。谢谢
）。我们都是中国人！本该1月份出的文章，懒癌发作拖拖拉拉
加之疫情爆发拖到现在。昨天收到站内通知，有原创新人集结计划正好借此机会好好分享下......
15-18年步入PC、外设圈。换过微动，焊过轴，装过机。玩过ITX、MATX、ATX。用过茶红黑青，不算资深，但是都折腾了下。一晃2020年了， 结婚生娃，这些东西也没精力折腾了。偶然翻看网盘发现一堆照片，拿出来分享下。客制化谈不上毕竟动辄上千的套件不是我等垃圾佬玩的起的
。一直用的都是量产键盘。我这算伪客制化吧，毕竟自己组装的键盘意义是远大于购买的。只是为了动手完成那一刻的成就感......
捡垃圾
需要的工具以及配件
16年拍的照片，然后一直丢在网盘。质量可能一般，见谅。

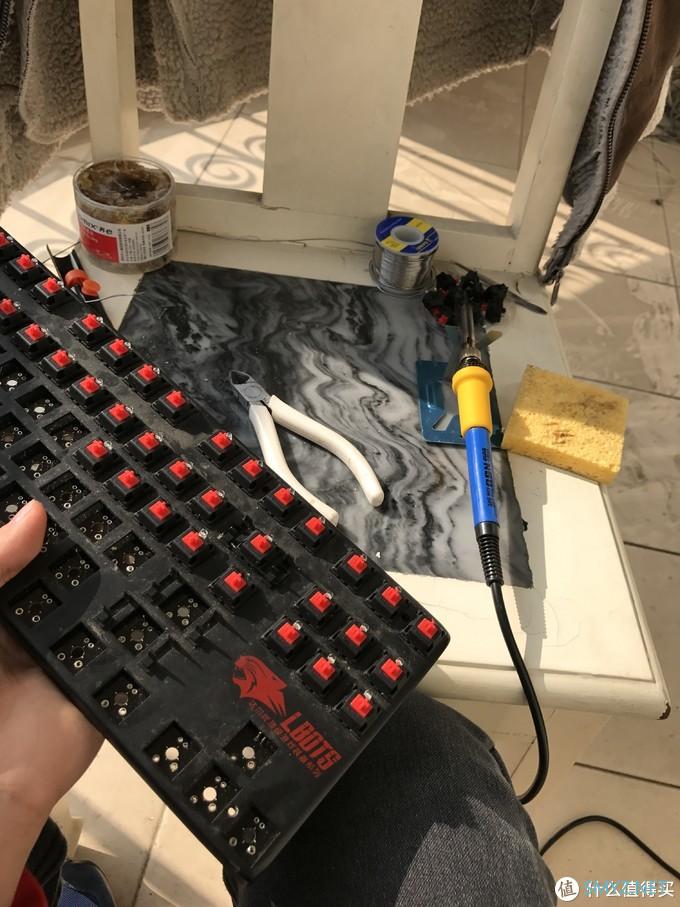

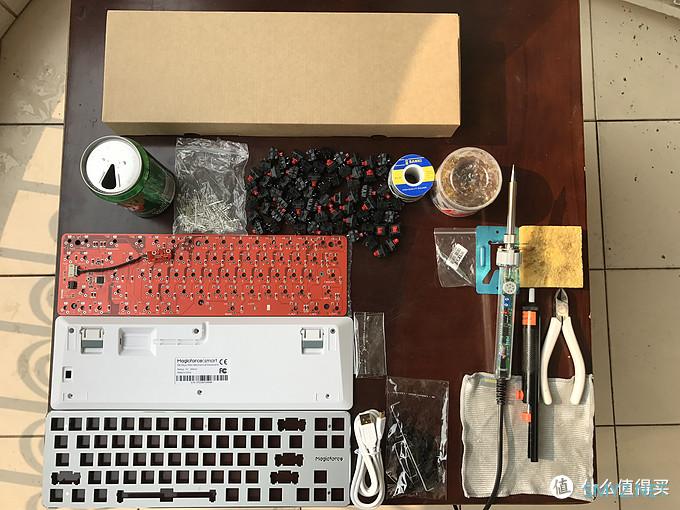

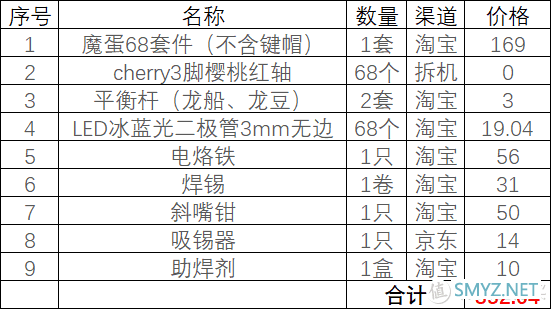

工具配件大合集
稍微要提一下的是轴体，小表弟的顶级外设达尔优残躯被我完美利用，一颗颗樱桃轴被我拆下来了。没想到吧，不是国产的，正宗cherry3脚轴。又节约一笔费用，垃圾佬完美体现

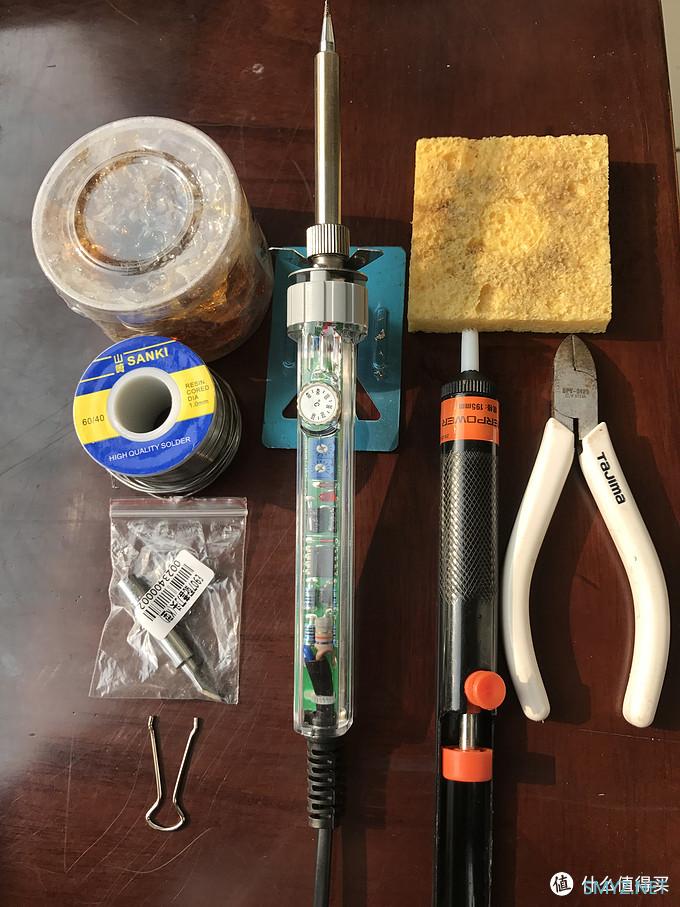

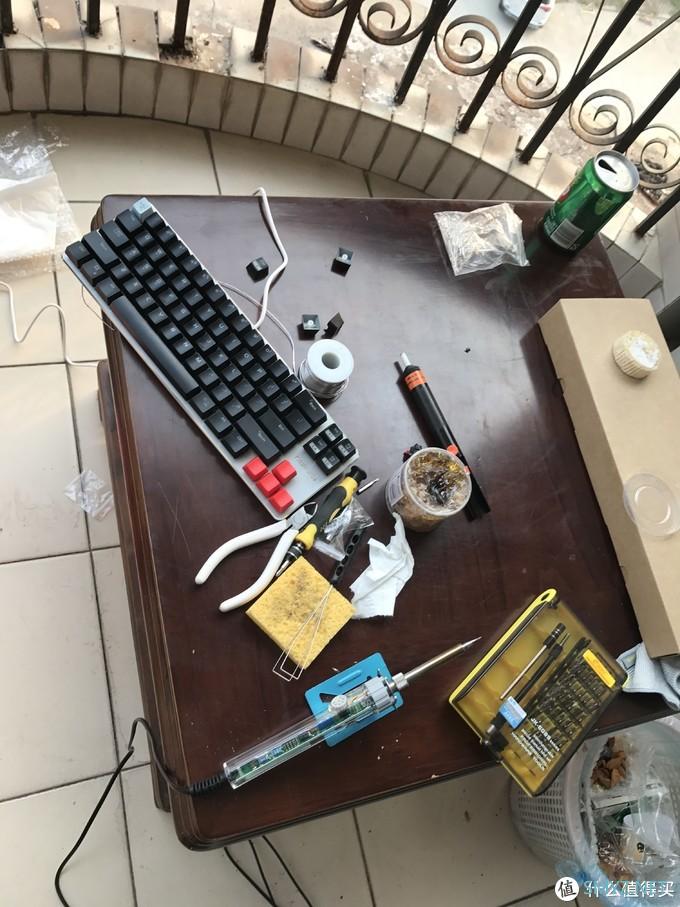

这是工具，当时没准备镊子，有镊子会更好。

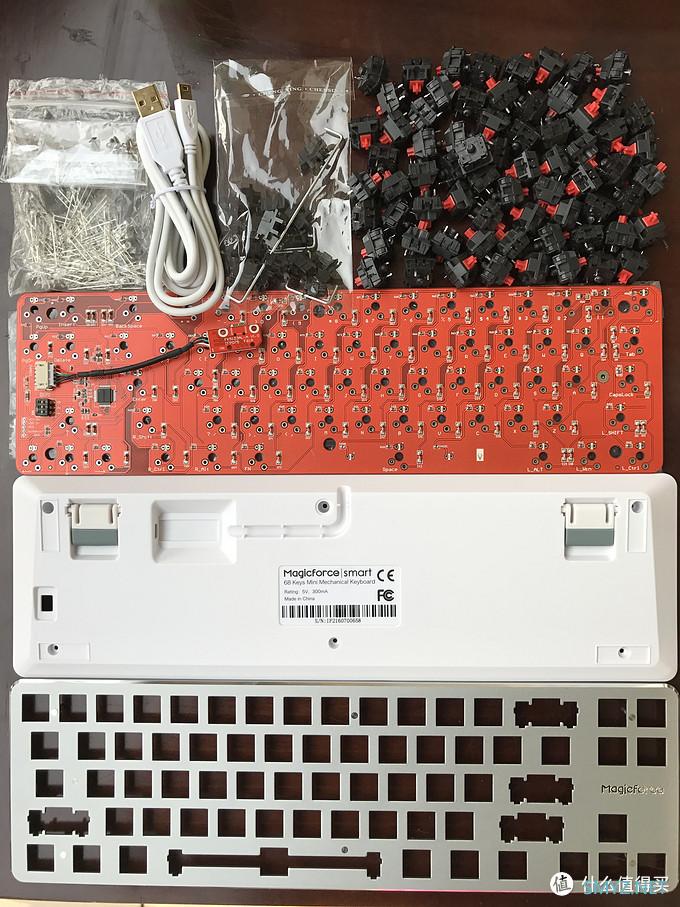

套件主体，拆下的3脚轴，平衡杆。二极管灯珠。

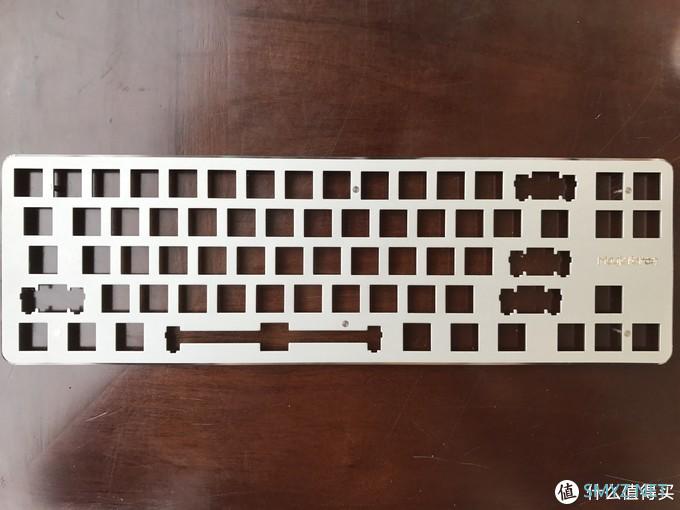

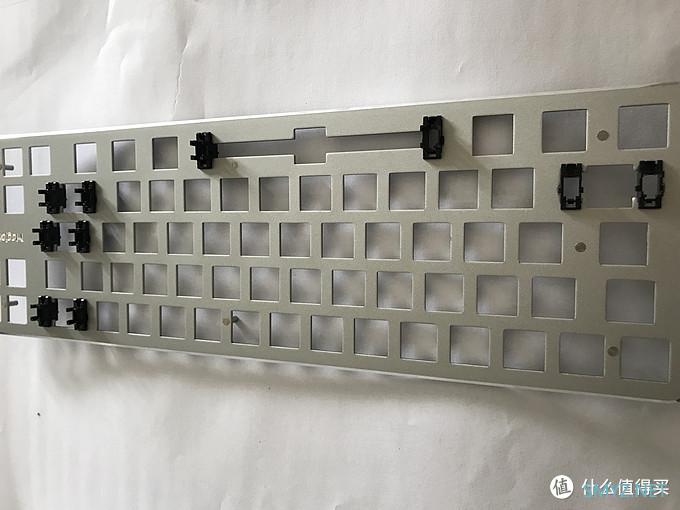

定位板，因为是悬浮式的键盘所以上壳就是定位板了。

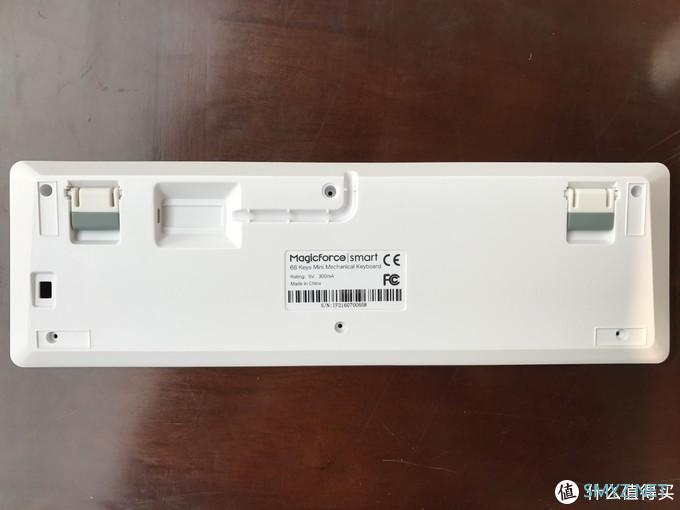

底壳，可以看到是键线分离的，一段脚撑。

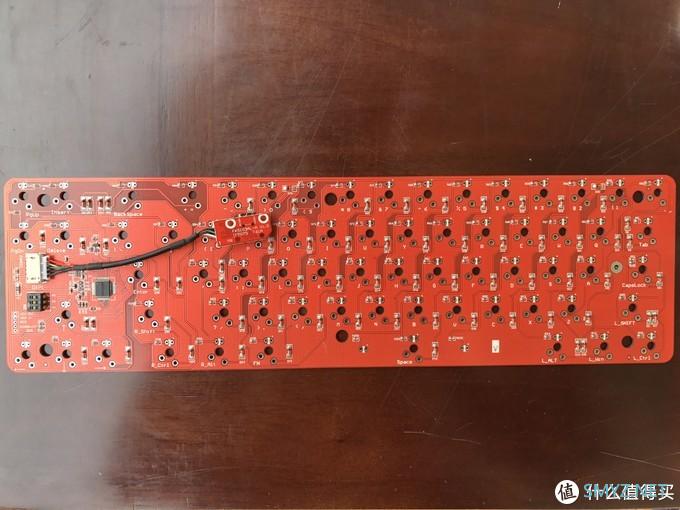

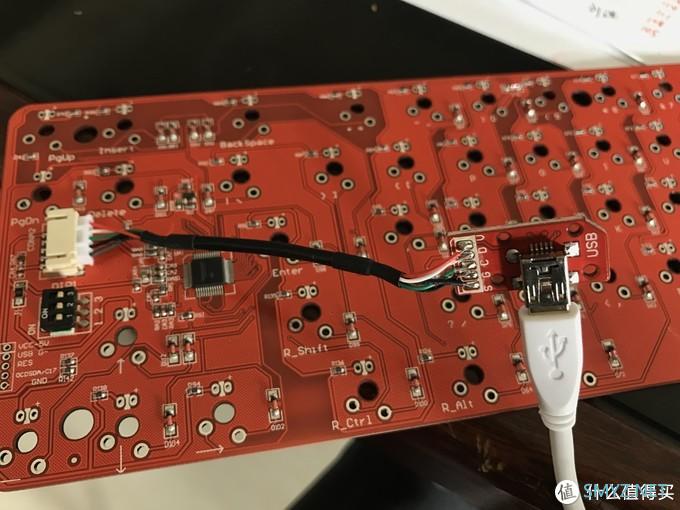

红色PCB板，键线分离模块默认是已转好的。弄好了直接插上就可以了。

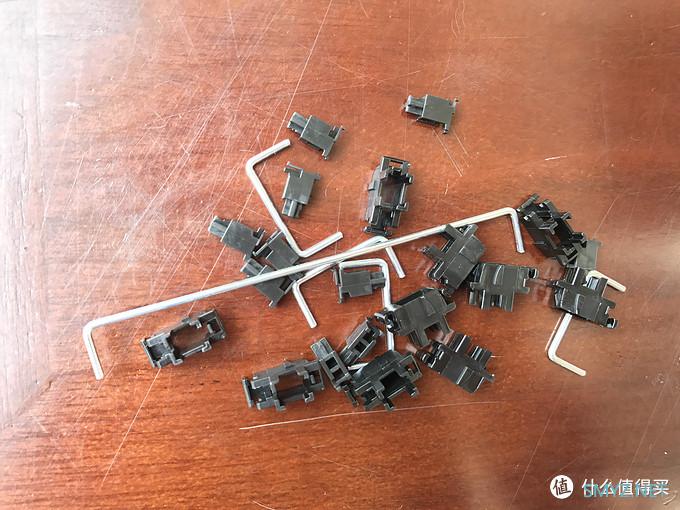

平衡杆，还有一种卫星轴类型的，安装什么的也会比这个方便点。我这个是平衡杆的。

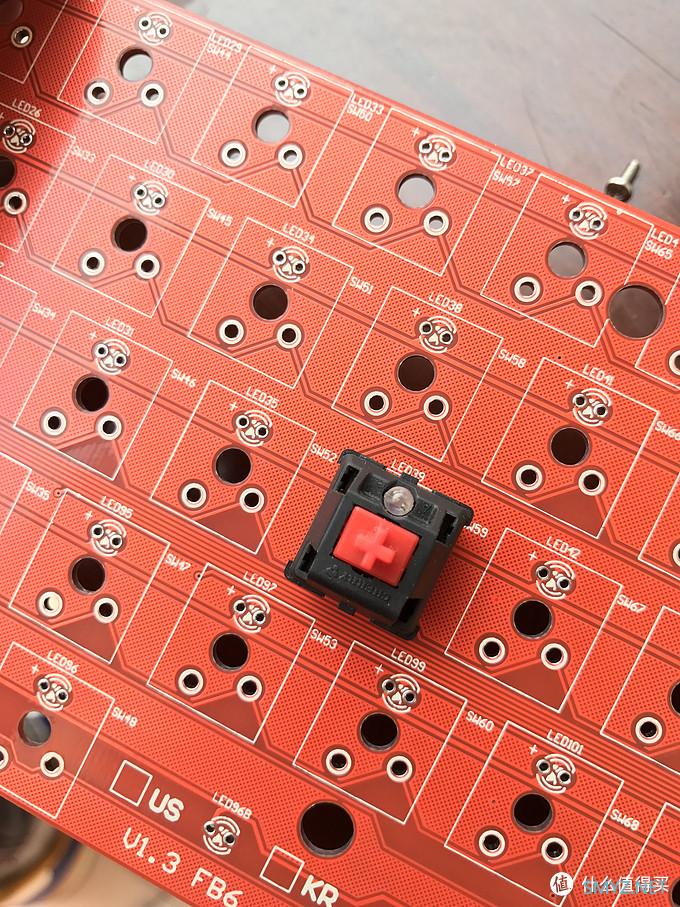

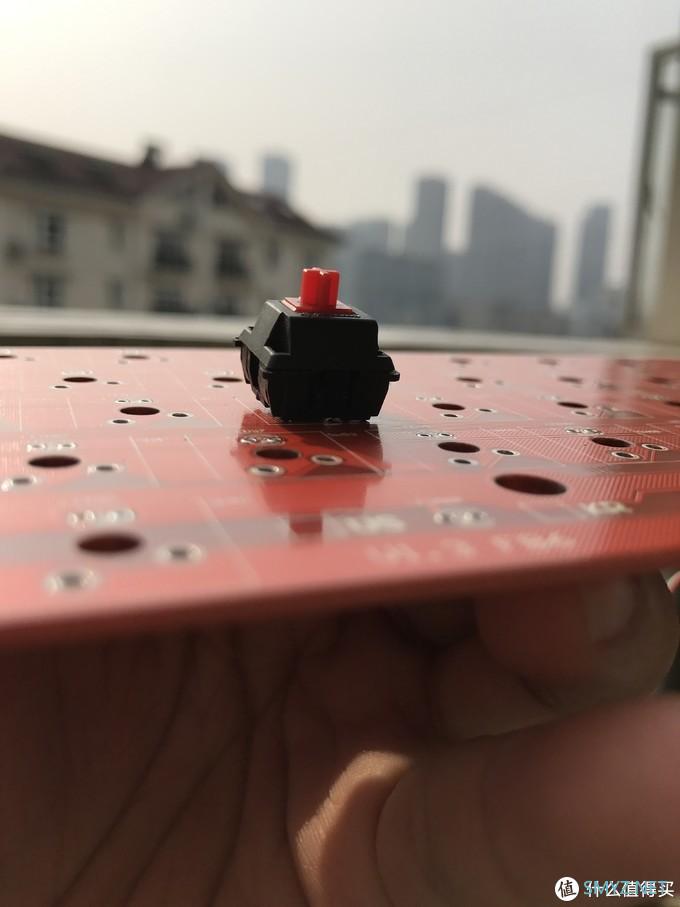

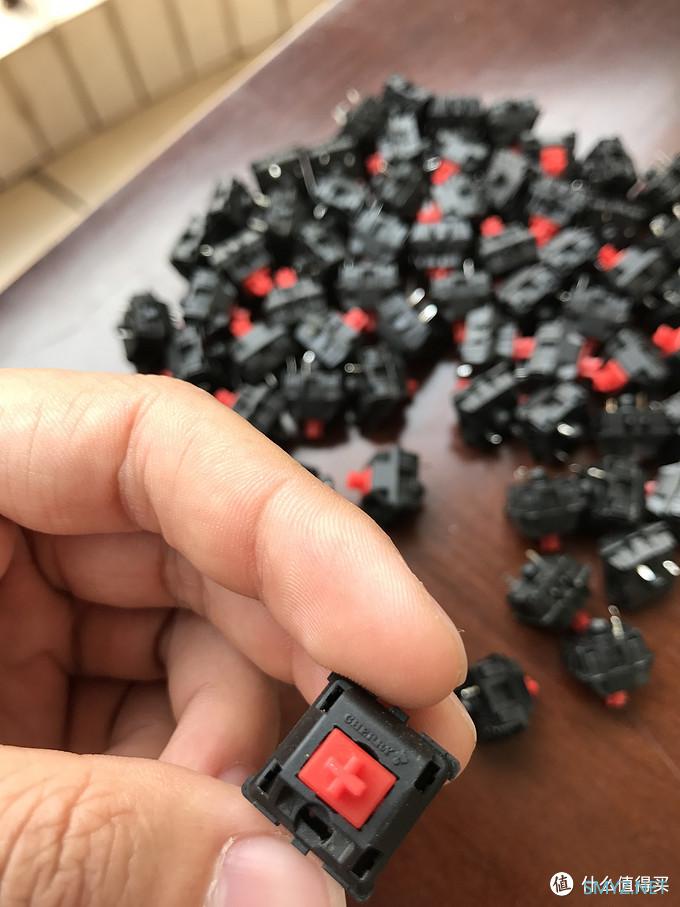

cherry3脚红轴

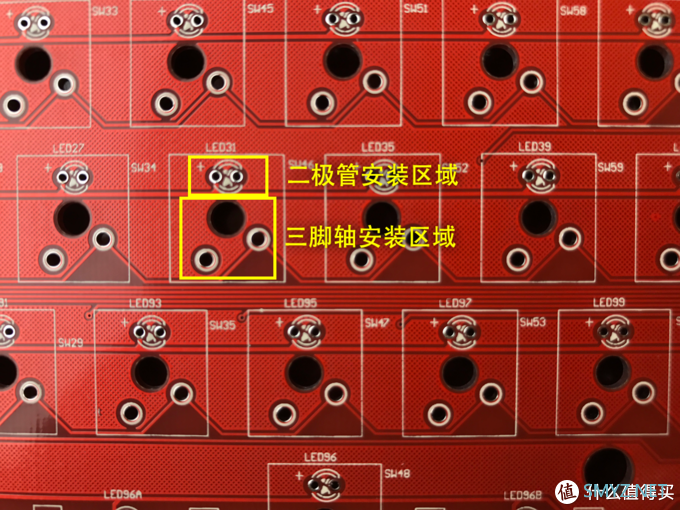

反复在提的3脚轴，为什么要3脚轴，因为我的定位板是3孔的，还有5脚轴，根据自己定位板来选择。
楼下买的七喜，装键盘不是一下的事。渴了、累了来一瓶
组装

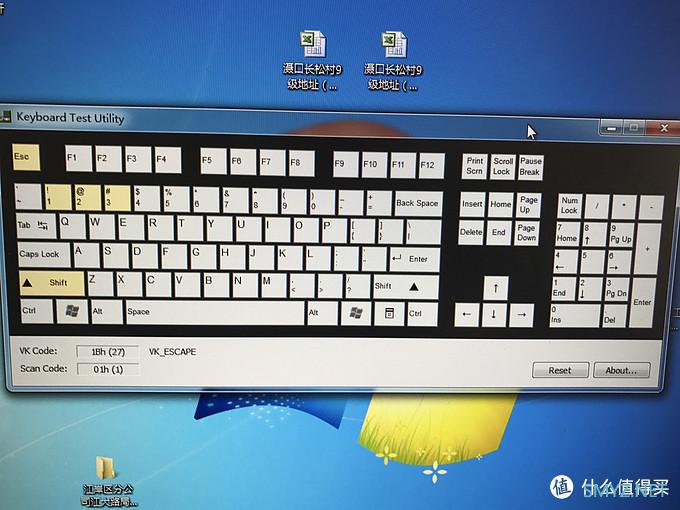

1:在电脑上下个测试pcb板的软件：Keyboard Test Utility。好像也有在线的。使用方法很简单，把pcb板用连接线连接电脑。找一个金属物件，（我随手找的文件夹的耳朵，也可以用回形针、镊子等能导电的）连接电脑后，按如图方式一个一个键位短接，确保每个键位都是正常可用的。出现键位问题及时联系卖家处理。不要一拿到手就开始焊接，一定要先测试一遍。
下载：Keyboard Test Utility
连接PCB至电脑

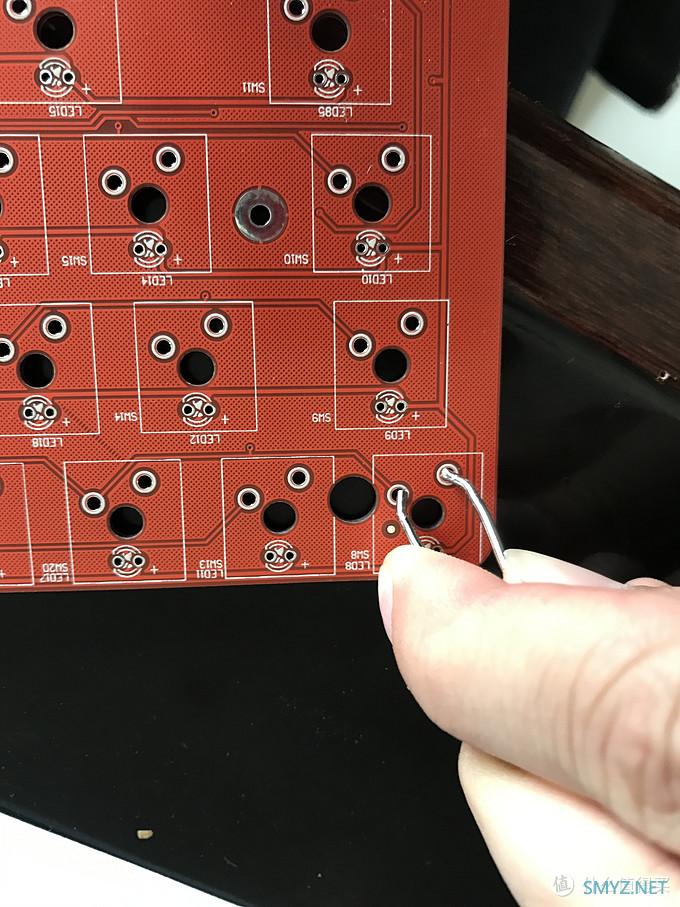

短连测试
2：确定PCB板没问题，再来处理平衡杆。当时图拍的比较少，好多部分不够详细。但是按下图来一步步操作是没问题的。

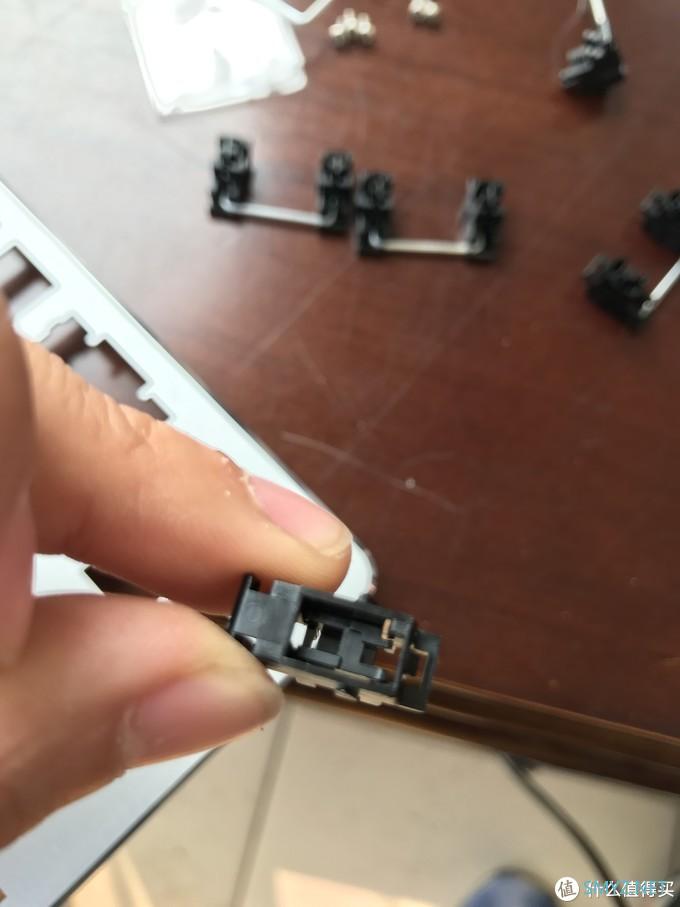

大键位安装配件
卡入进去就行

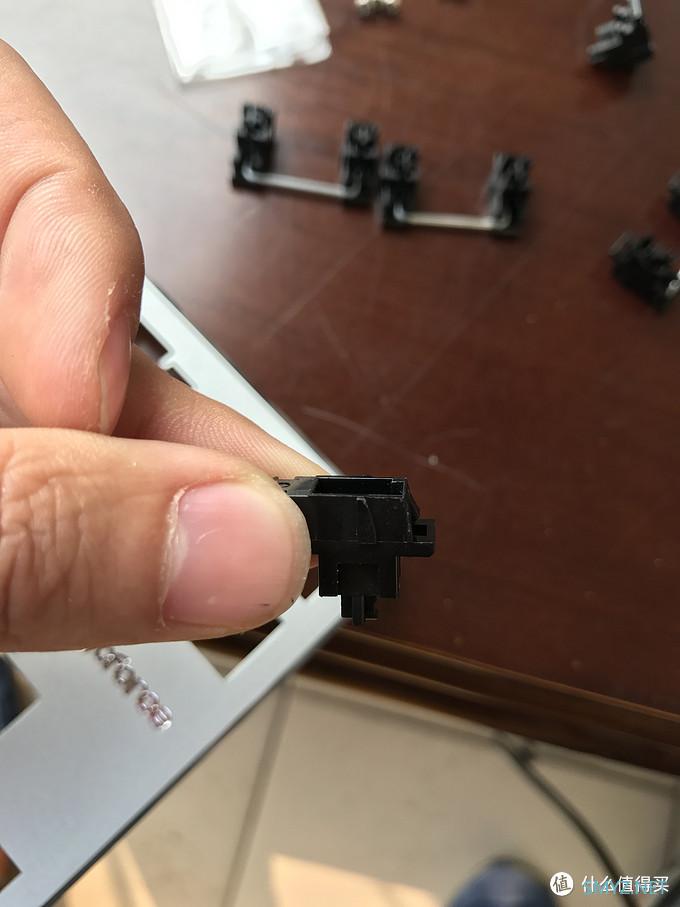

放入小配件

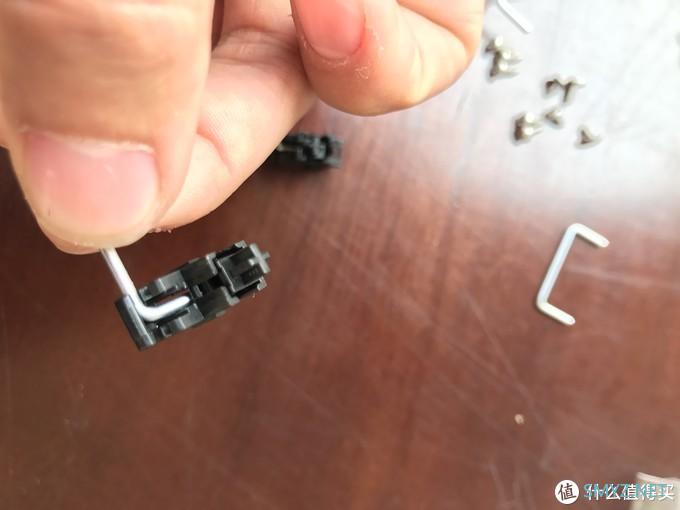

卡入平衡杆

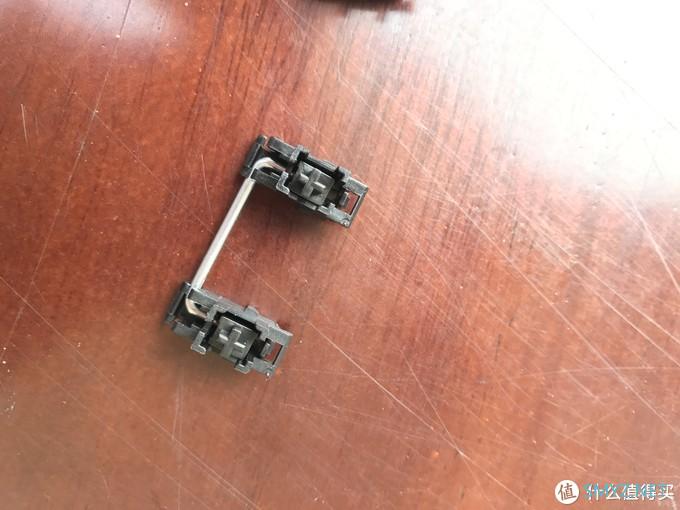

这是组装成功的样子

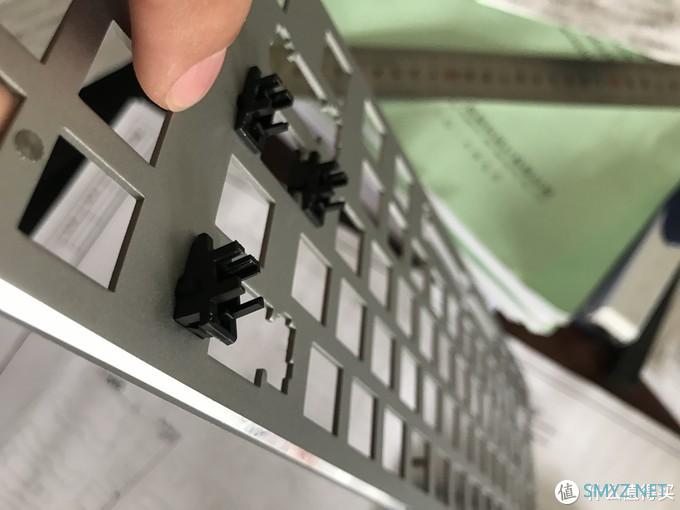

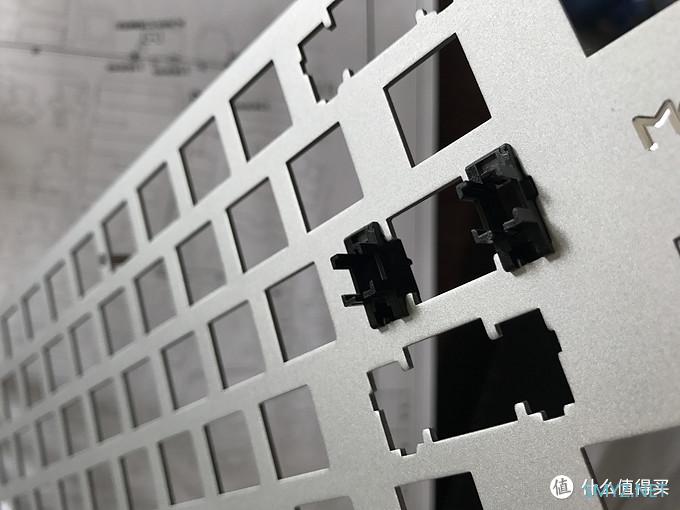

都装好后卡入定位板的配件中就行
3：平衡杆处理完，就可以开始焊接轴体以及二极管。
如图将所有轴体及二极管装入

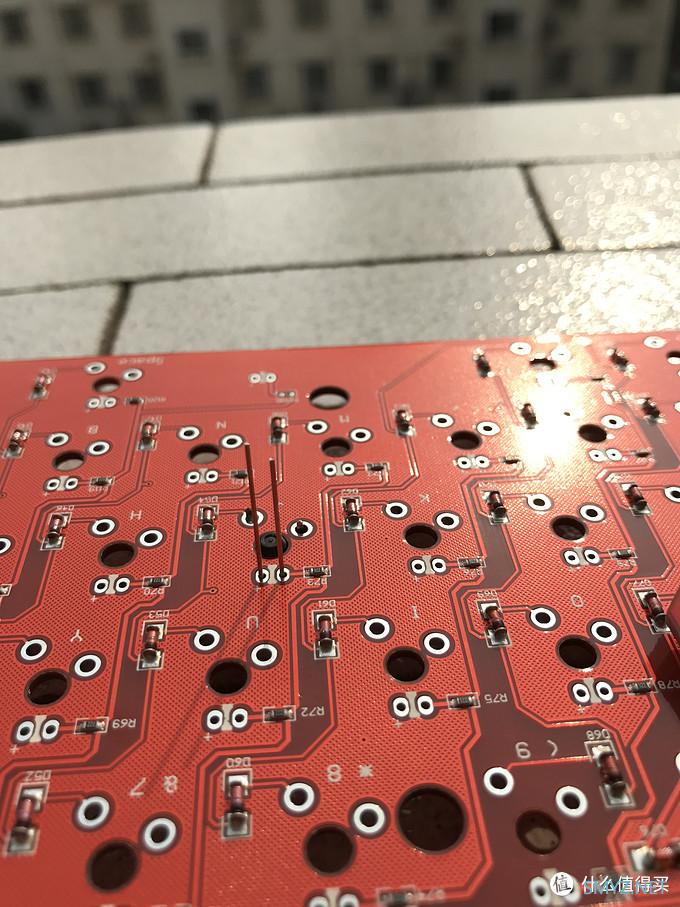

翻过来是这样的
由于不好操作焊接部分没怎么拍，如上图所有轴体及二极管安装好后，最好拿个硬纸壳顶着辅助焊接，注意二极管的+-极对应PCB板上的+-极，长脚为+、断脚为-。焊接完成后用斜嘴钳剪去二极管多余长度即可。当时没有拍下焊接完的照片比较可惜。
3：焊接完后把PCB板，定位板，及地壳装起来就好了

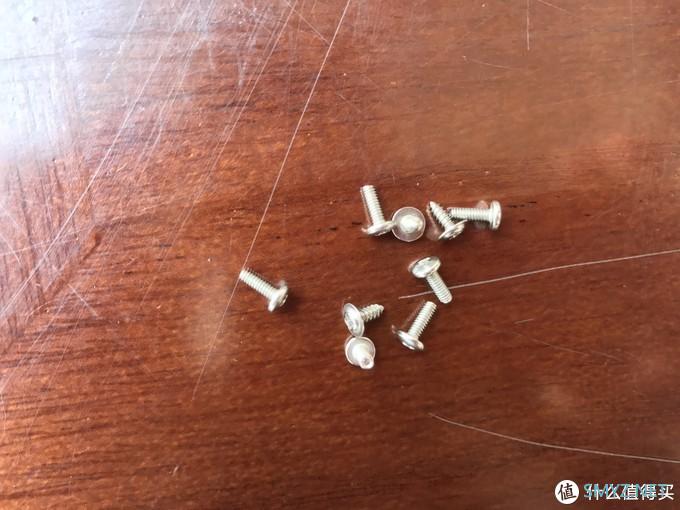

有附赠的螺丝，按定位板的孔位安装好即可。
总结

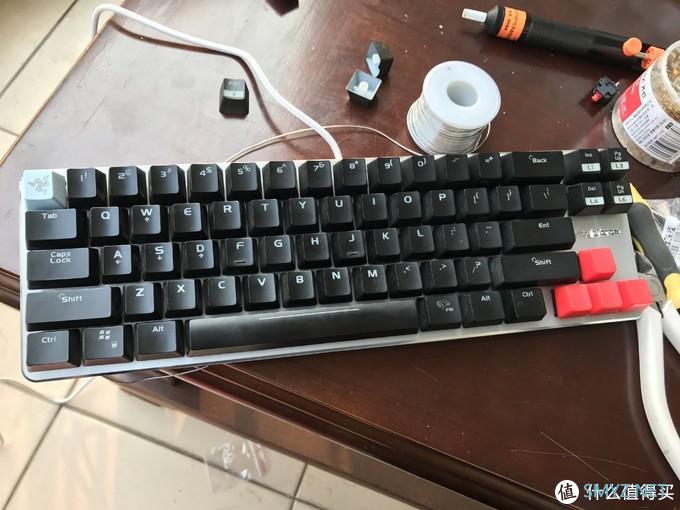

比较草率的结尾，16年当时拍的照片，当时只是为了留念下。所以好多步骤没拍下来不够详细。比较辛运的是这些照片留存下来了。一直到2020又重新和各位值友见面。

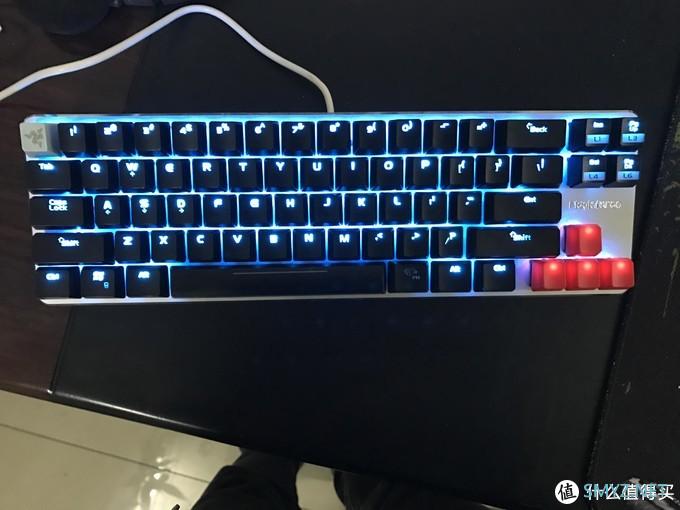

键帽用的还是顶级外设上拆下来的
尴尬的是后来才发现右边FN的二极管忘记焊接了，后来补上了。只是没留存照片了（由于空格没电阻所以二极管是不会亮的故此并没有装空格键位的二极管）
最后
希望疫情早日过去，也希望各位值友身体健康。“合适的才是最好的”
拜拜，我们下次见！
