拆解报告:飞傲UTWS1真无线蓝牙接收器

主流手机逐步取消3.5mm音频接口,充电、听歌只能选其一的状况确实另消费者头疼,一部分消费者选择使用蓝牙耳机、真无线耳机代替原有的有线耳机,而仍有一部分消费者希望能够通过蓝牙音频转换器来度过这一阶段。TWS真无线耳机使用起来非常方便,但音质并不是这类产品的最高优先级,对于发烧级音频爱好者来说吸引力有限。

针对这一市场,国内资深Hi-Fi音频厂商FiiO飞傲推出了一款UTWS1真无线蓝牙接收器,它有MMCX和0.78mm两种接口可选,方便烧友们把可换线动圈、动铁、圈铁耳机转换为HiFi发烧真无线耳机,以获得不同的聆听体验。

此前Fiio飞傲曾推出过 μBTR蓝牙音频接收器,近期飞傲持续推出符合消费类音频市场的产品,可见其对此市场的重视。

今天和大家分享的飞傲的全新产品,飞傲UTWS1真无线蓝牙接收器采用耳挂设计,内置高通QCC3020方案,以及降噪语音麦克风,更多硬件信息一起来看我爱音频网的拆解吧~

一、飞傲UTWS1真无线蓝牙接收器 开箱

拆解报告:飞傲UTWS1真无线蓝牙接收器

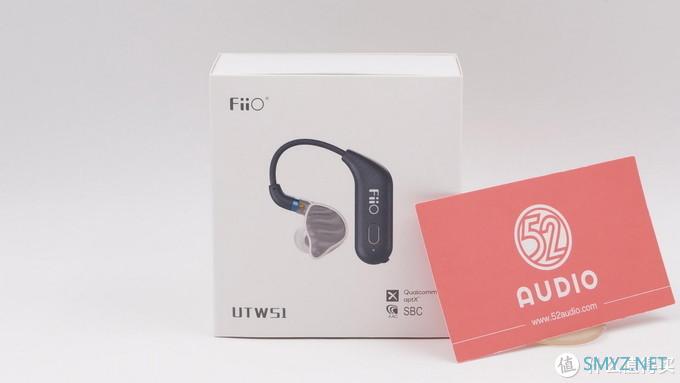

包装盒正面有该产品的渲染图,左上角为FiiO飞傲品牌名称,左下角为UTWS1型号名称,右下角为支持高通aptX、AAC和SBC三种编码格式。

拆解报告:飞傲UTWS1真无线蓝牙接收器

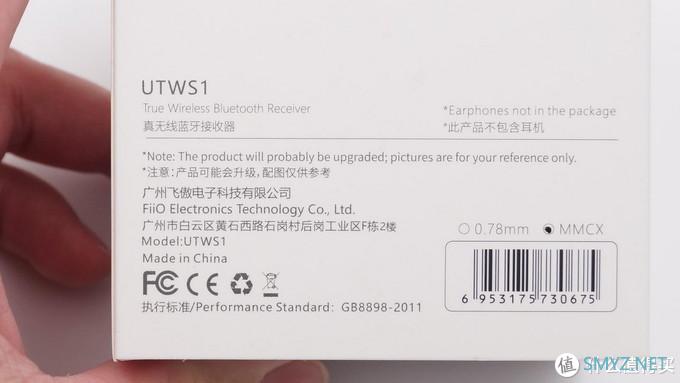

包装盒背面为部分产品信息,UTWS1真无线蓝牙接收器,MMCX接口(还有0.78mm接口在购买时可选),广州飞傲电子科技有限公司。还有地址信息、注意信息和条形码信息等。

拆解报告:飞傲UTWS1真无线蓝牙接收器

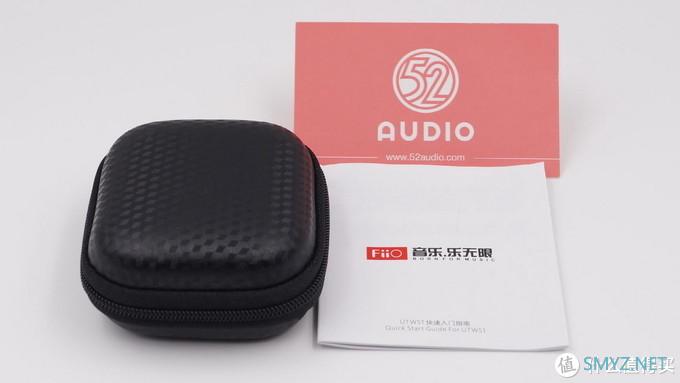

包装内有一个方形收纳包和快速入门指南。

拆解报告:飞傲UTWS1真无线蓝牙接收器

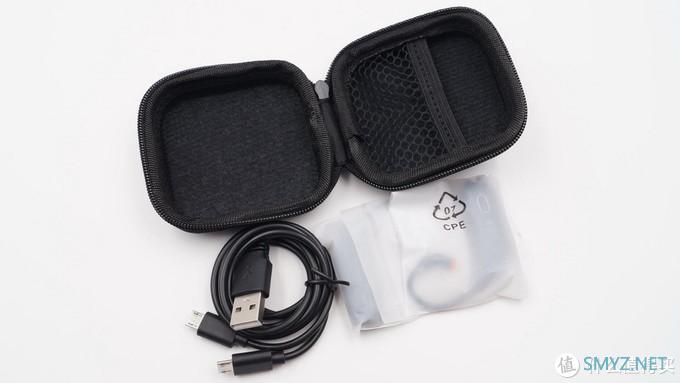

收纳包里有一根充电线和蓝牙接收器。

拆解报告:飞傲UTWS1真无线蓝牙接收器

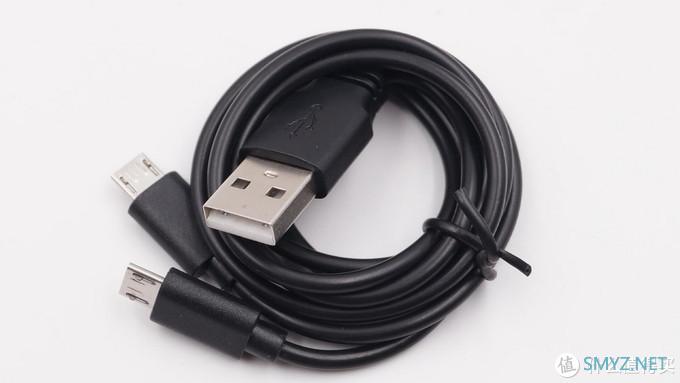

充电线特写,是Micro-USB接口。

拆解报告:飞傲UTWS1真无线蓝牙接收器

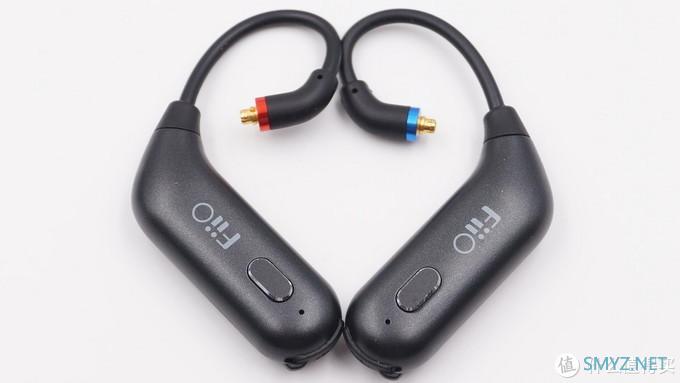

飞傲UTWS1真无线蓝牙接收器特写。

拆解报告:飞傲UTWS1真无线蓝牙接收器

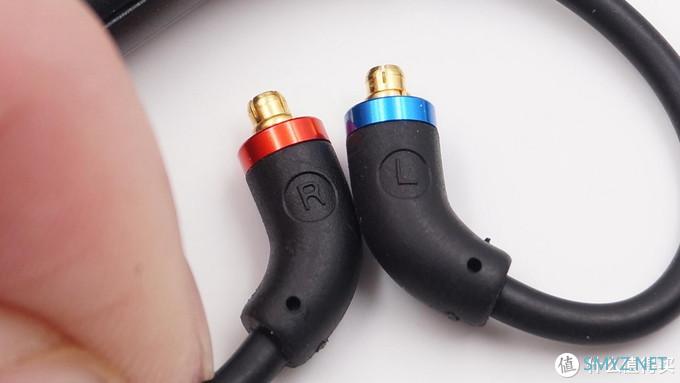

耳机插头分别用标识和颜色区分左右,L 左侧为蓝色,R右侧为红色。

拆解报告:飞傲UTWS1真无线蓝牙接收器

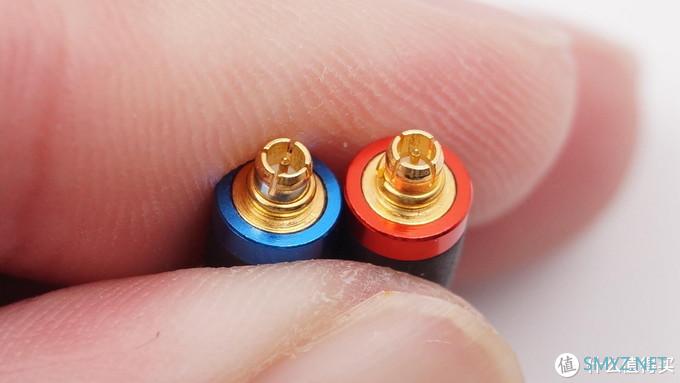

膨胀式MMCX接口,用于连接耳机。

拆解报告:飞傲UTWS1真无线蓝牙接收器

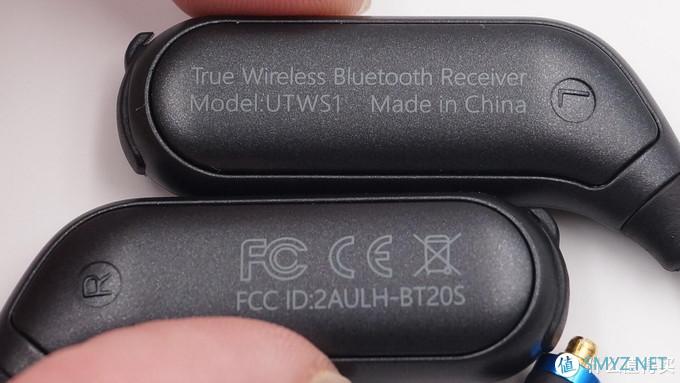

接收器内侧标注了型号,产地和FCC ID,通过了FCC CE认证。

拆解报告:飞傲UTWS1真无线蓝牙接收器

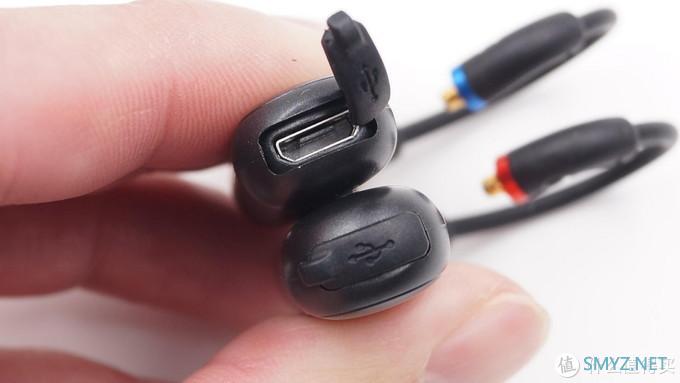

接收器底部是Micro-USB充电接口,有防尘盖遮盖。

拆解报告:飞傲UTWS1真无线蓝牙接收器

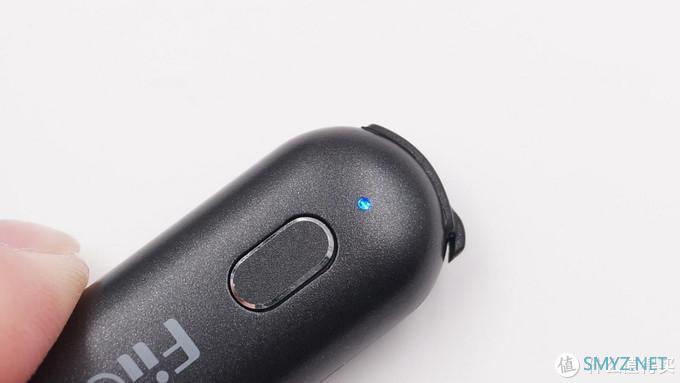

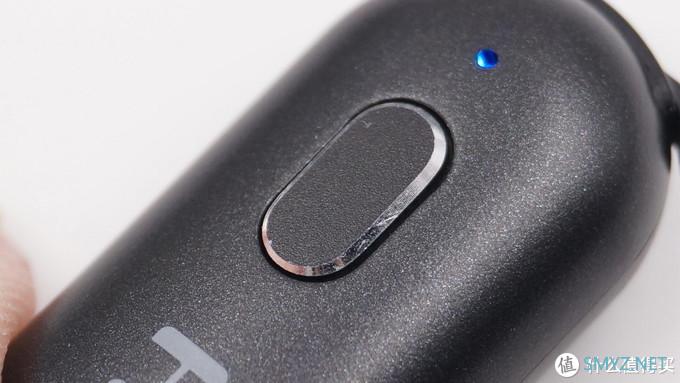

多功能按钮略微凸起,外圈有抛光处理,方便使用时定位和按压。

拆解报告:飞傲UTWS1真无线蓝牙接收器

指示灯特写。

拆解报告:飞傲UTWS1真无线蓝牙接收器

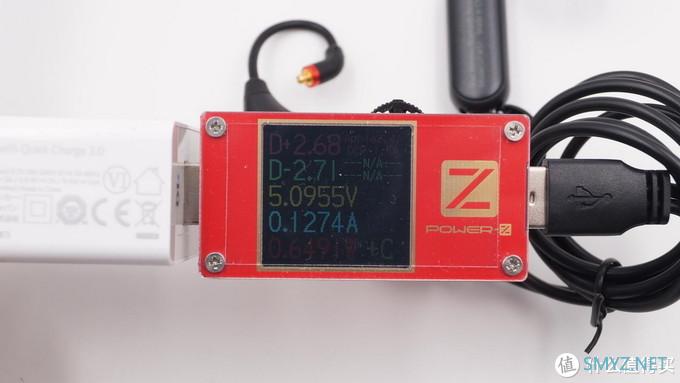

我爱音频网采用ChargerLAB POWER-Z KT001 对飞傲UTWS1真无线蓝牙接收器进行有线充电测试,充电电压5.0955V,充电电流0.1274A。

拆解报告:飞傲UTWS1真无线蓝牙接收器

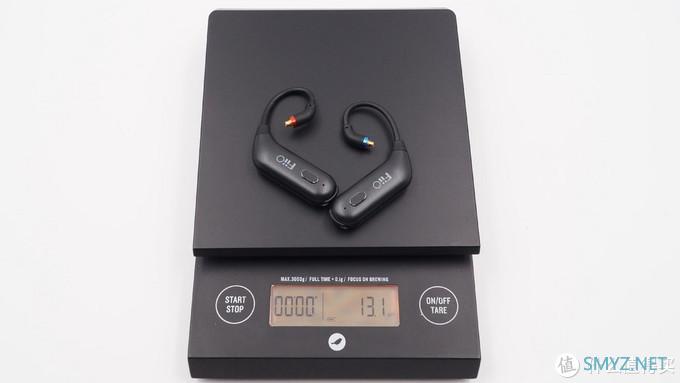

飞傲UTWS1真无线蓝牙接收器重量,13.1g。

二、飞傲UTWS1真无线蓝牙接收器 拆解

拆解报告:飞傲UTWS1真无线蓝牙接收器

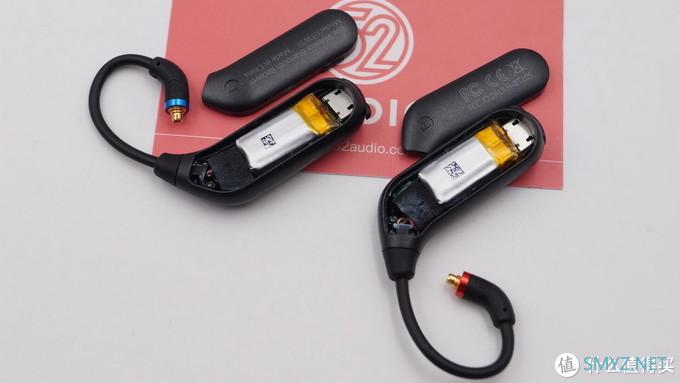

从接收器盖子处进行拆解,首先拆掉盖子,下面是Micro-USB充电插座和电池。

拆解报告:飞傲UTWS1真无线蓝牙接收器

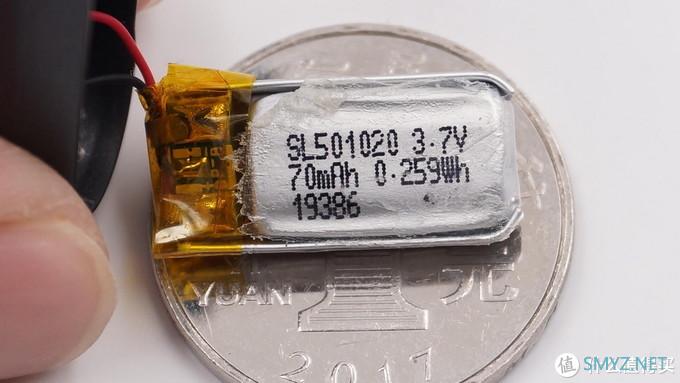

内置3.7V锂电池,容量70mAh,0.259Wh,电池型号:SL51020。

拆解报告:飞傲UTWS1真无线蓝牙接收器

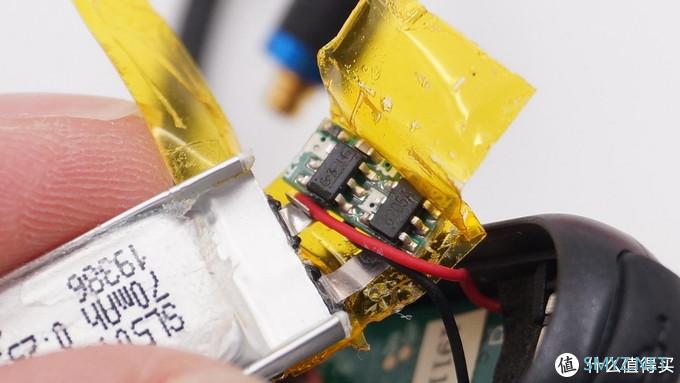

电池上有保护电路,用于过压过流过放保护。

拆解报告:飞傲UTWS1真无线蓝牙接收器

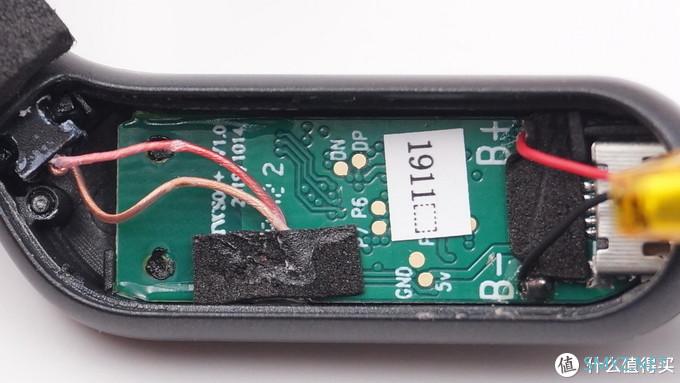

电路板上两处焊接,有泡棉胶带覆盖。

拆解报告:飞傲UTWS1真无线蓝牙接收器

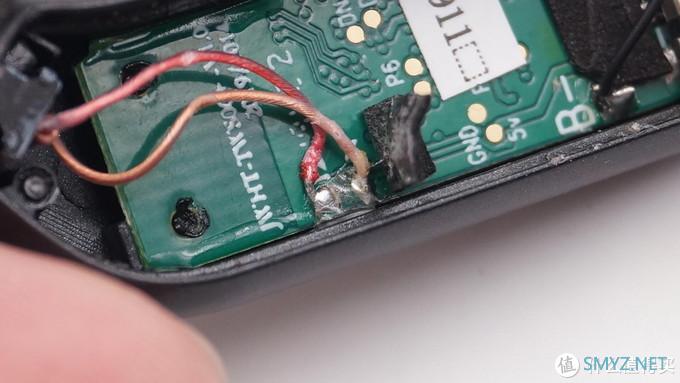

泡棉胶带覆盖的耳机输出线焊点。

拆解报告:飞傲UTWS1真无线蓝牙接收器

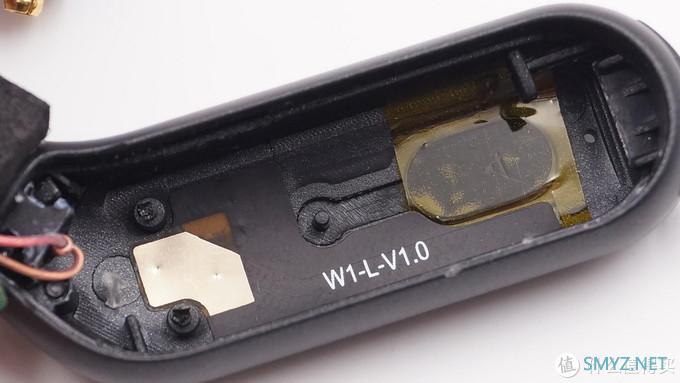

主板下面是贴片蓝牙天线,印有“W1-L-V1.0”,主板顶针接触到天线。

拆解报告:飞傲UTWS1真无线蓝牙接收器

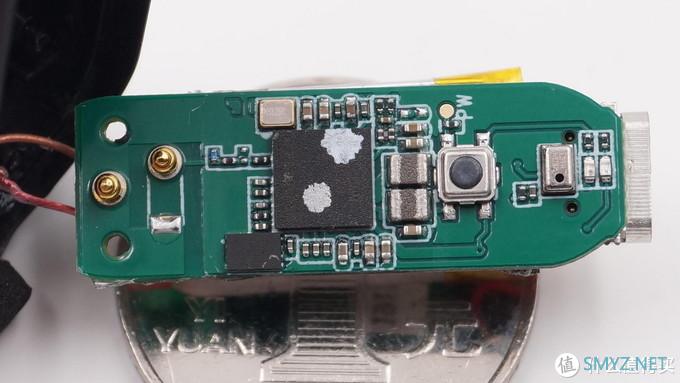

主板正面一览。

拆解报告:飞傲UTWS1真无线蓝牙接收器

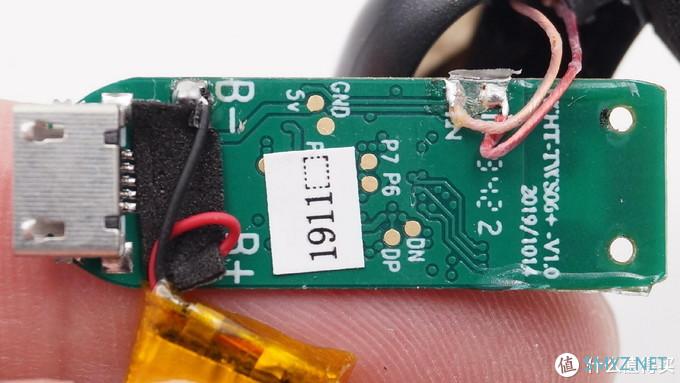

主板背面。

拆解报告:飞傲UTWS1真无线蓝牙接收器

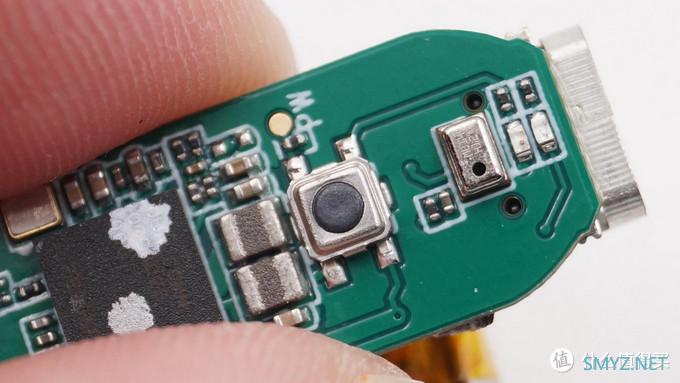

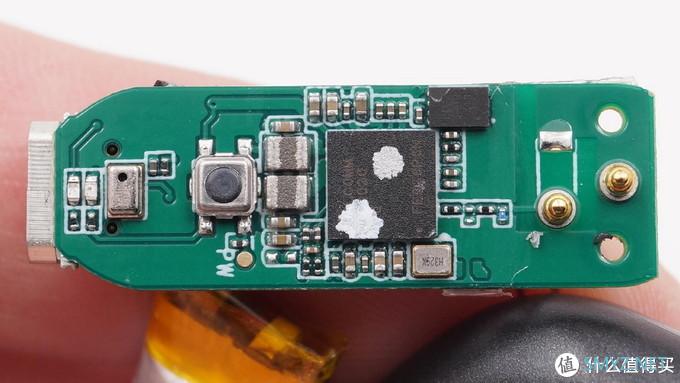

主板左侧依次是指示灯,麦克风,按键,蓝牙芯片和天线顶针。

拆解报告:飞傲UTWS1真无线蓝牙接收器

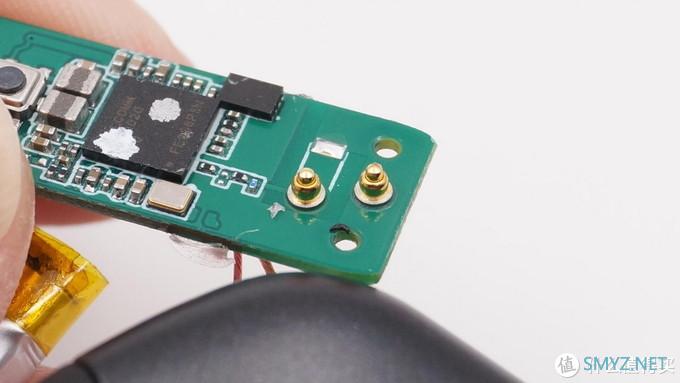

天线顶针特写,还设计了一个贴片陶瓷天线的焊盘。

拆解报告:飞傲UTWS1真无线蓝牙接收器

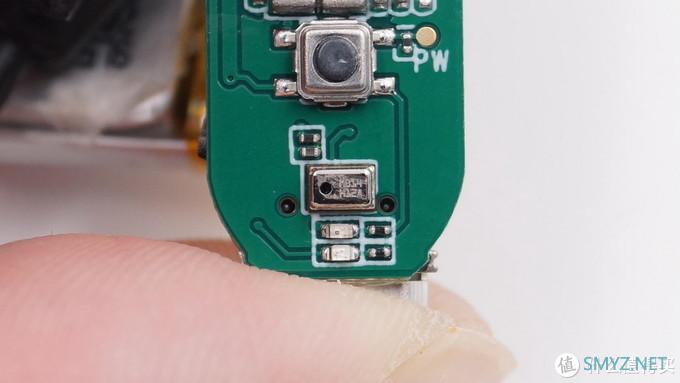

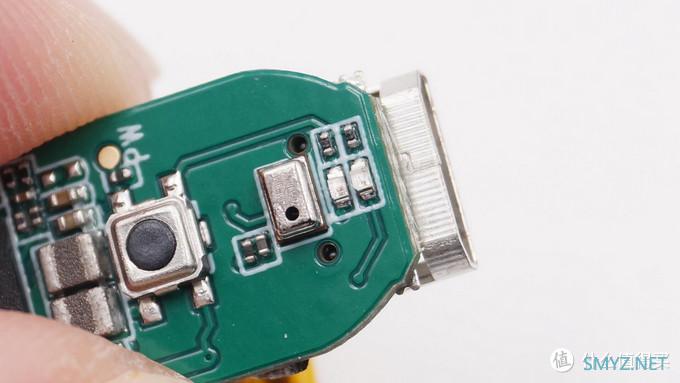

麦克风和指示灯特写,蓝牙接收器采用MEMS硅麦,两颗指示灯显示不同颜色。

拆解报告:飞傲UTWS1真无线蓝牙接收器

按钮开关特写,贴片焊接。

拆解报告:飞傲UTWS1真无线蓝牙接收器

丝印 MB14 H12A的MEMS硅麦。

拆解报告:飞傲UTWS1真无线蓝牙接收器

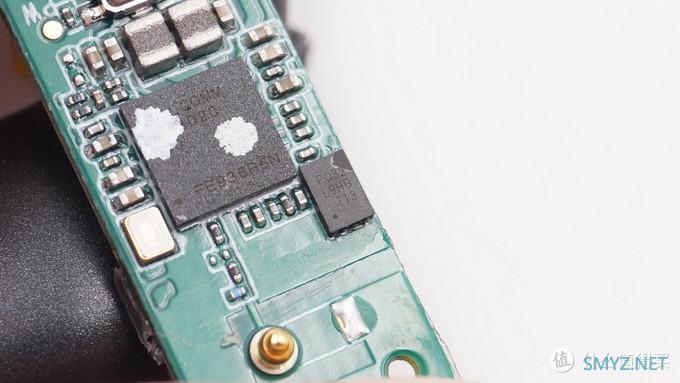

蓝牙芯片外挂的一颗存储器,用来存储品牌及其他配置信息。

拆解报告:飞傲UTWS1真无线蓝牙接收器

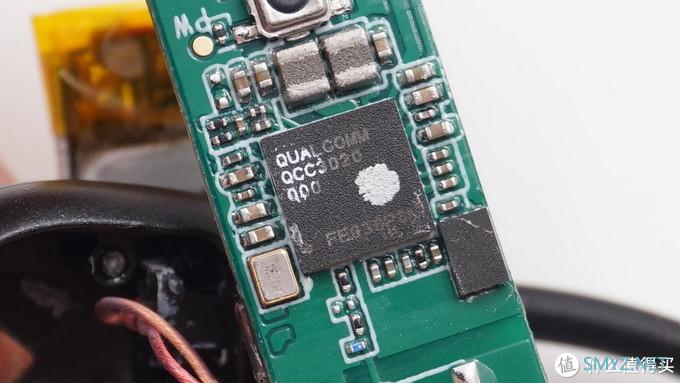

高通 QCC3020 超低功耗,入门级蓝牙音频SoC,内置可编程FLASH,支持蓝牙5.0协议,内置DSP,类似同系列QCC3026。

据我爱音频网拆解了解到,BOSE、SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案。

拆解报告:飞傲UTWS1真无线蓝牙接收器

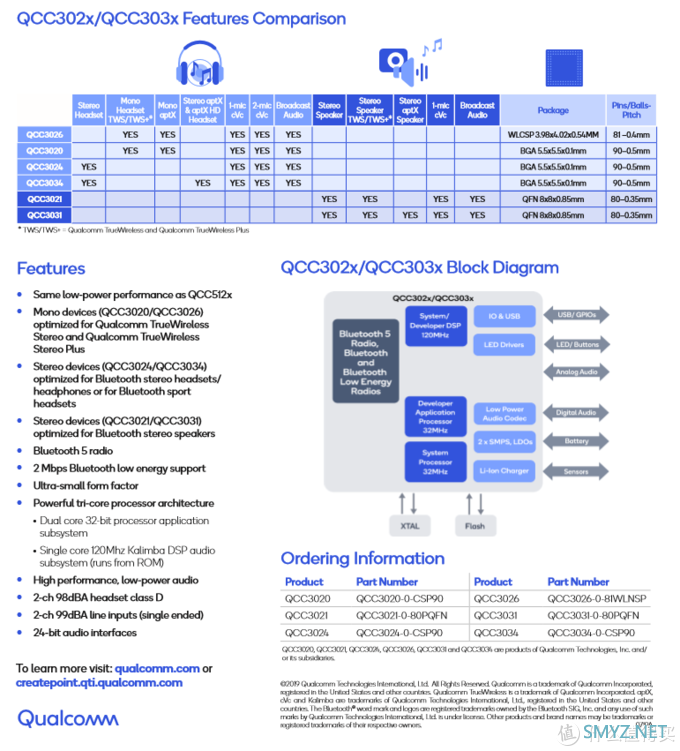

高通 QCC3020 系列产品特性对比。

拆解报告:飞傲UTWS1真无线蓝牙接收器

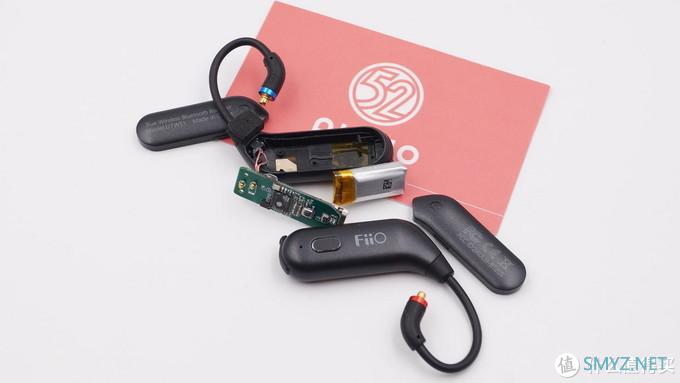

拆解全家福。

我爱音频网总结

飞傲UTWS1真无线蓝牙接收器采用高通QCC3020TWS方案,输出采用MMCX接口,方便更换不同的耳机,获得不同的聆听体验。

飞傲UTWS1真无线蓝牙接收器内置麦克风,方便语音通话,其内置70mAh锂电池,配合超低功耗的QCC3020,可以做到8小时的续航时间,使MMCX接口的有线耳机变成真无线蓝牙耳机。
