创作立场声明：我走了一些弯路，希望经验可以帮助有相同场景和需求的值友少走一些弯路:)多年前入了电信全家桶，用了它家手机、上网、itv全套。最早弱电箱到电视柜一根网线，当时宽带只有100M，itv也不是高清，电信师傅直接把这根网线两端分成4+4，弱电箱一侧分别接光猫的itv口和路由器，电视柜一侧分别接机顶盒和其他设备，这么相安无事的过了几年，直到……
后来搬了新家，装修的时候每个房间都拉了6类线，为的就是能尽量走有线，降低wifi拥塞和提高网速。然而还是漏算一招：弱电箱和电视柜之间只有一根网线。于是电视柜的多个设备就打架了：机顶盒和其他设备（XBOX、电视机以及未来计划扩展的设备）成了你死我活的关系。虽然其他设备都可以走无线，但是……我心里不爽啊~ 遂折腾。
先是想着能不能让装修师傅重新拉一下线，把一根网线后面绑两根这样拖过去，装修师傅表示线管弯头太多搞不定；又问电信师傅能不能把光纤这样拉到电视柜，电信师傅表示光纤这样容易挂掉，搞不定；又问能不能给我做个4+4的头，答曰你现在宽带已经升级到200M+4k高清，做4+4方案影响效果，不建议做。无奈，只好自己想办法。
1. 分线器方案
先是在大强子家买了一对分线器，自己实现4+4，网络拓扑如下：
绿联（UGREEN）网线分线器一分二同时上网转接头RJ45网络双网口延长器直通三通头IPTV宽带接口分接器5092339元京东去购买看百科
分线器方案拓扑
这个方案的缺点是带宽牺牲了一些。然后在国庆阅兵时特意对比了一下机顶盒直连方案和分线器方案，发现用分线器确实糊一些。强迫症有点受不了，于是又考虑其他方案。
2. 路由器刷梅林固件+交换机方案
从smzdm和网上找了些文章，有不少用网管交换机解决单线复用的方案，也有一些是用路由器刷梅林/LEDE固件的方案，这些方案的基础几乎都是拿到光猫的超级密码，修改光猫的VLAN配置，并且还有的要改光猫拨号为路由拨号。于是尝试了N种办法破解光猫超级密码，包括简单粗暴的通用密码nE7jA%5m大法，下载http://192.168.1.1/dumpcfg.conf、http://192.168.1.1/backupsettings.conf大法，chrome调试大法，等等，都不管用。后来拿我的光猫型号华为HS8145C5去搜，看到一个帖子说这个型号的光猫无法破解……真是噩耗。
然后又从电信小哥身上想招。先是找个理由打10000号保修，然后电信小哥联系我，跟他好说歹说但就是不给超级密码，说现在这款光猫连他们也拿不到超级密码，无论现场维修还是远程后台控制都是拿典型配置文件来操作的。看来现在华为在网络安全上确实下了不少功夫，不仅把市面上光猫的安全漏洞都堵住了，甚至连运营商的工程师都不告诉密码。
后来又陆陆续续爬了一些文章，没有能够直接解决我的问题的方案，倒是看到一篇文章说可以免超级密码改光猫桥接。然后仔细检查了光猫192.168.1.1的登陆界面，发现把页面向下拖动会有一个“快速装维入口”！这入口有点隐蔽，默认是在显示范围外的，要向下拖动才会显身。

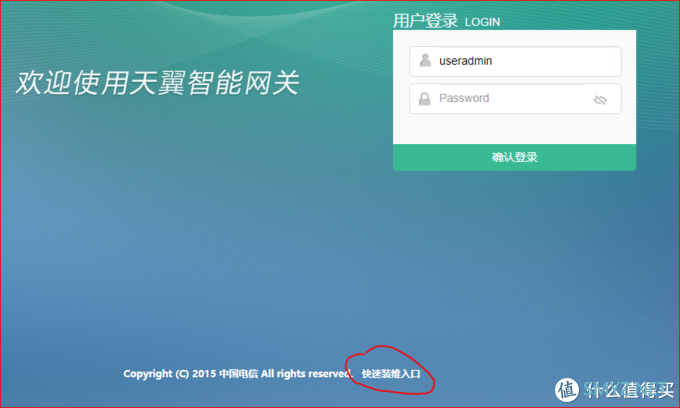

普通登录界面下的快速装维入口
接下来就是把快速装维的内容都摸了一遍，发现确实有个向导可以修改桥接模式，并且还能改itv的端口位置，其他基本就没什么可以修改的了。

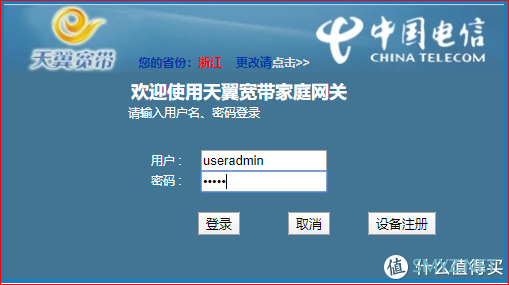

快速装维登录界面

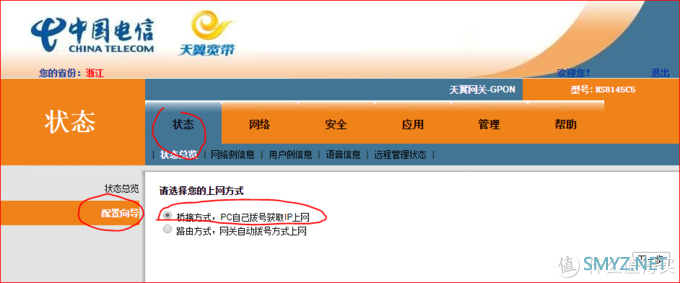

配置向导

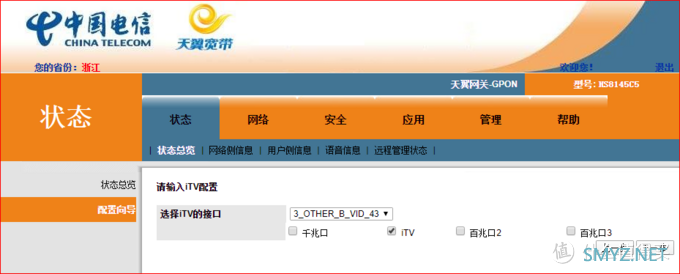

itv口修改，用处不大

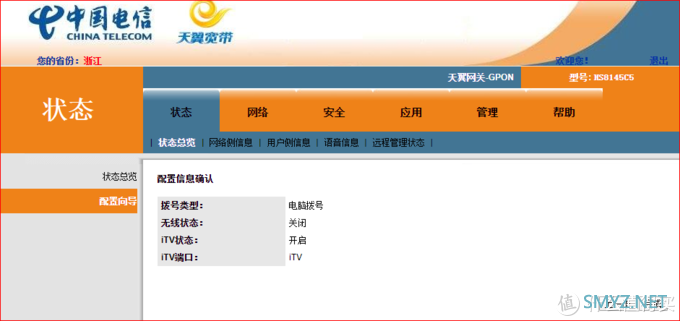

点击完成重启
既然桥接改好了，接下来就自己动手尝试一下梅林能干点啥吧。把几年前买的主路由EA6200刷了梅林固件，然后WAN仍然接到光猫的千兆口，设置路由拨号（WAN pppoe），LAN的网段为192.168.2.*；再把光猫的itv口随便接到EA6200的一个口，在修改路由器的默认VLAN之前先试了一下电视柜端的网线效果，然后发现————居然直接可以让机顶盒或者XBOX欢快的跑起来了！
拿了多年前淘汰下来的老迈路由器TP Link WR740N，在电视柜当交换机临时试了一下，果然可以让机顶盒和XBOX等设备同时工作~ 既然如此，那就不去折腾EA6200的VLAN配置了，保持默认就好，哈哈。默认VLAN配置如下图（不过比较有意思的是，有时候VLAN58的内容会变化，但是对我使用没有影响，也就不去深究它了）：

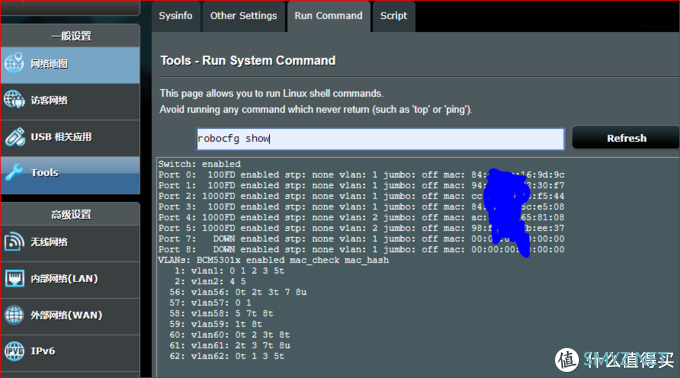

EA6200梅林固件默认VLAN配置
考虑到电视柜空间狭小，后来又在大强子家选了选，找了一款电源口和网口在同一侧的腾达5口千兆交换机，把临时工WR740N换掉。至此全部搞定，最终网络拓扑为如下图所示：

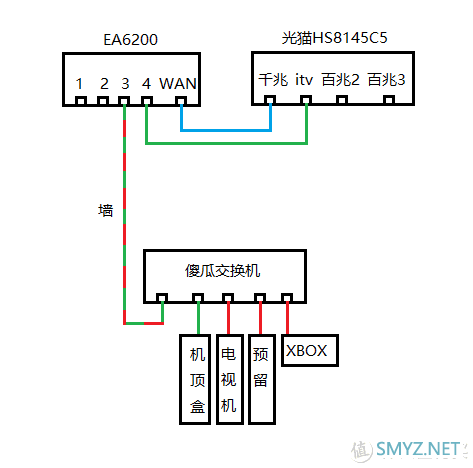

最终网络拓扑
虽然用较低的成本搞定了，配置也很简单，但还是有些遗憾的：主路由EA6200上多占了一个网口，导致我其他房间的一个设备要走无线。所以在这里也建议各位打算装修的值友：如果电视柜有多个设备，又有iptv的，至少拉两根网线过去。如果给我一个重新装修的机会，我第一个要整改的就是这里，也许会拉4根线到电视柜……
最后顺便说一句：这样修改之后，路由器下的设备是没法访问光猫的，需要配置一下才行。一个比较简单的方法就是在梅林固件的tools - run command里来一句：
ifconfig eth0 192.168.1.2 netmask 255.255.255.0
全文完，谢谢阅读到这里。
