废话在前:
首先说下牙膏厂桌面芯片组的产品定位,面向主流入门用户为B及H字母开头的;Z字母则是针对于进阶玩家(较早为P系列,主要是有提供到超频这个功能);还有一个X字母开头的,则是针对那些发烧友及有工作需求用户,而这次的装机案例要搞的就是牙膏厂的这个顶级平台,发布了有近三年的X299,或许是因为小众的原因吧,该平台并没有像主流平台那样,年年有新品更新(小打小闹的调整,换着接口圈钱),但是面对着去年AMD的强势YES,现如今牙膏厂这边能接招也就只有该平台了,所以今年初X299平台上又多了一些新的CPU可玩,只不过依旧还是祖传的14纳米工艺,规格是强了,但功耗及发热也大了,那么为什么不选择AMD呢,只是因为牙膏厂占据市场这么久了,各方面相对比较成熟稳定一些,所以还是有很多人愿意买单的,部分人希望AMD这边强势牛掰崛起吊打,只是因为这样一来才可以买到实惠一些的牙膏产品。这次搭建的这台主机主要是用来剪辑视频工作用的,配置上会有些矛盾,这边我先说明下,首先是旗舰主板搭配到不那么高级的CPU,这边只是想套件好看的衣服而已,按照该平台的尿性,一般到后面会有大船可上,然后只是搭配到中端的5700XT,则是因为考虑到后面可能会黑个苹果系统使用,也是因为这个原因才选用X299的,现如今A加I才是黑苹果的理想型,变身后对比白果的价格肯定是会厚道许多。
具体配置:
CPU:I9-10920X
主板:微星 CREATOR X299
内存:影驰 HOF EXTREME DDR4 4000 8GX2
显卡:XFX 5700XT 海外三风扇版
存储:970 EVO PLUS 1TB
散热:酷冷至尊T620M 黑武士
机箱:追风者 P600 钛金灰
电源:海韵 PRIME ULTRA 850W AIR TOUCH 金牌电源
装机解析:

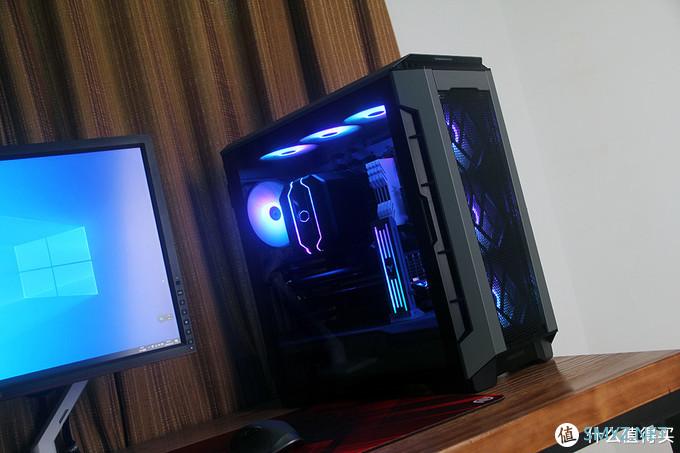

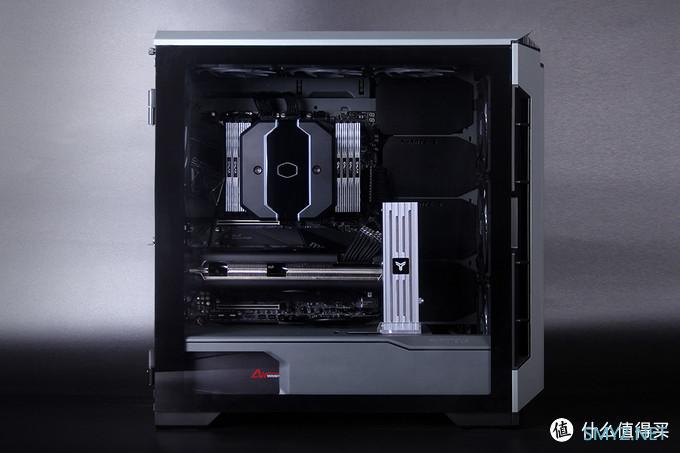

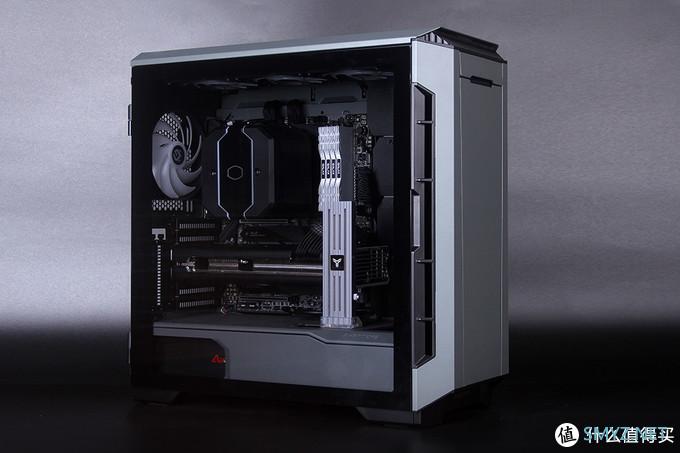

整机正面效果展示。

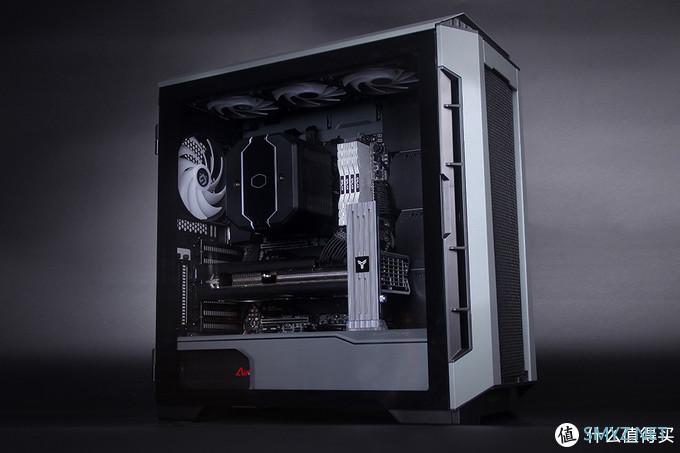

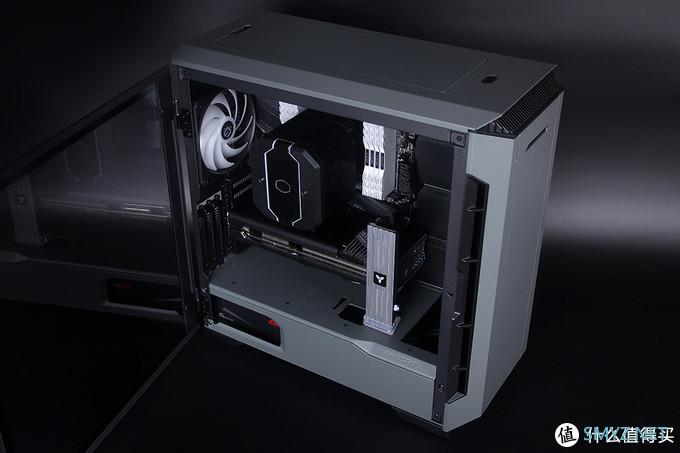

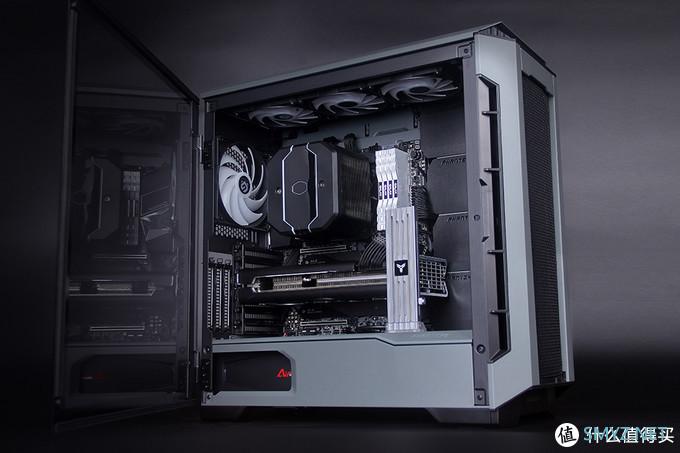

整机正侧效果展示。

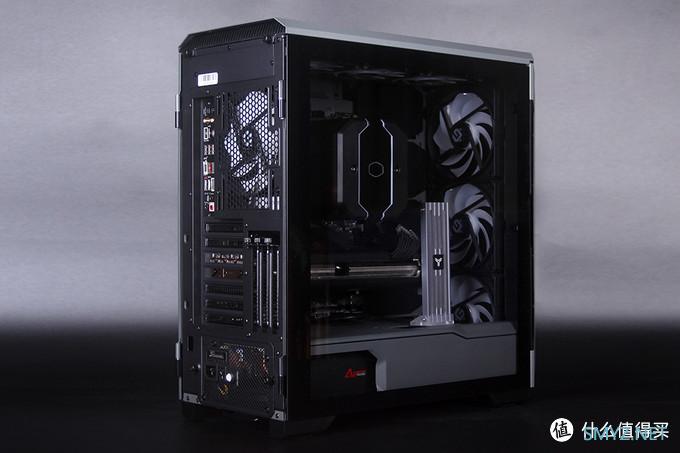

整机反侧效果展示。

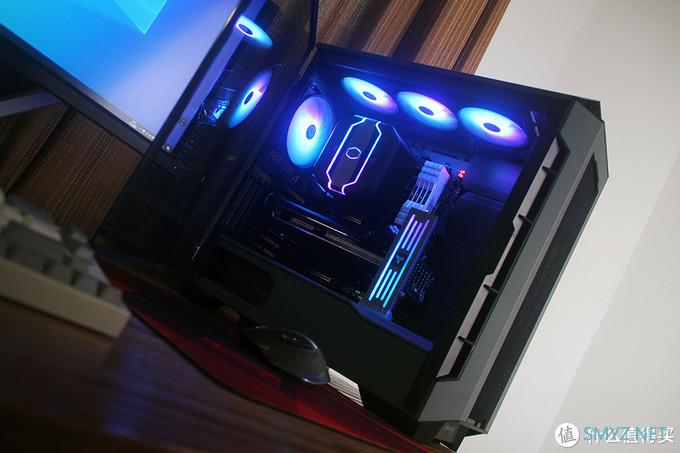

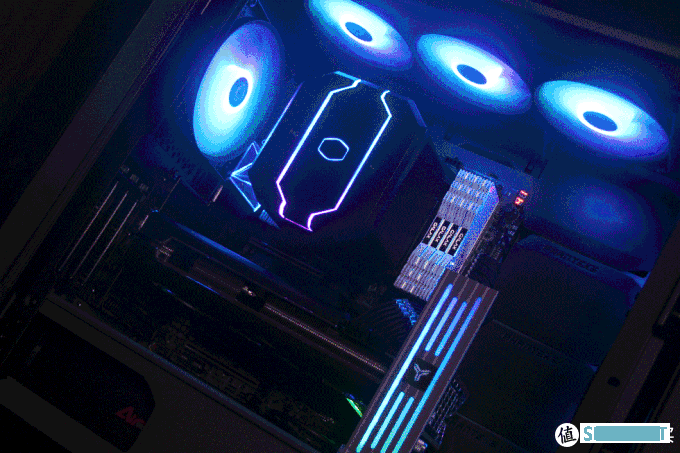

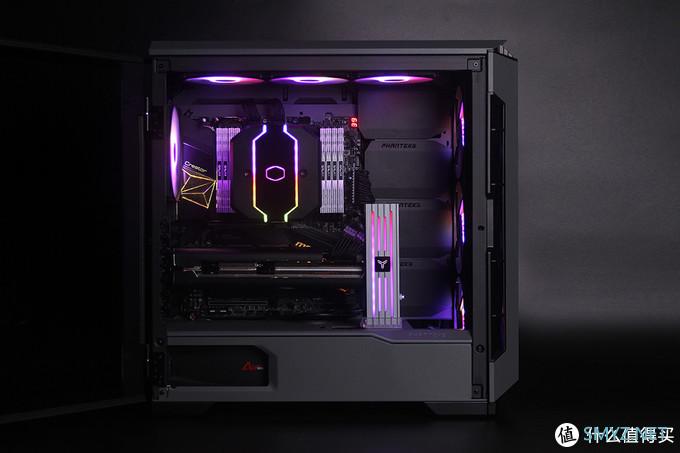

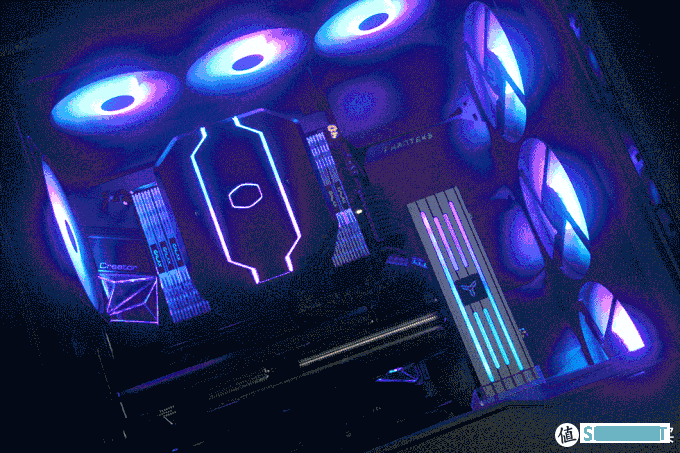

整机灯光效果展示。
虽然是一台定位工作用的主机,但无光不高级,所以机箱原有的位置上的风扇均替换且装满了追风者的神风幻彩RGB风扇,选用灯扇搭建灯光系统也是最简单粗暴的解决方案,合计共7颗,足够烘托出整机的灯光氛围。
其它位置则相对比较克制,并没有搭配到太多的RGB灯光,有搭配到的均为幻彩的5V灯光模式,实际展示到灯光效果会比较的统一和谐,不会有五彩缤纷的跑马灯既视感。
考虑到工作性质,选用较为稳妥的风冷方案,搭配到的是目前酷冷家的头牌风冷散热器T620M,主推花名为黑武士,顾名思义指的就是其通体黑色的身躯,同时也有着不错的散热效果。
外观采用的是酷冷热衷的导风罩设计,造型相比以往倒是克制了许多,整体会显得比较的简约低调,还蛮适合该平台使用的,同时顶部还搭配有幻彩RGB灯带,灯光更多只是用于点缀,并不算太过泛滥,因此内部并搭配到的并不是灯扇。
主板用的也是头牌,选用的是目前微星家的旗舰X299 CREATOR,现阶段的选择只是想套件好看的衣服而已,或许将来会继续折腾吧,颜控玩家的想法就是这么的朴实无华且枯燥。

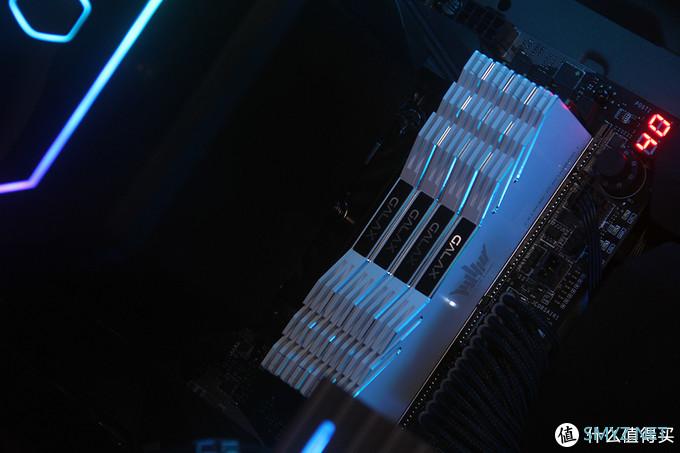

内存选择插满,搭配到是影驰的HOF EXTREME内存,选用的频率为4000HZ,合计8条,通体白色金属散热马甲,外观及质感看着还是蛮不错的,虽然没有搭配RGB灯光,但是通体亮白色的表面,通过灯光的映射,也是可以折射出一些比较不一样的视觉效果。

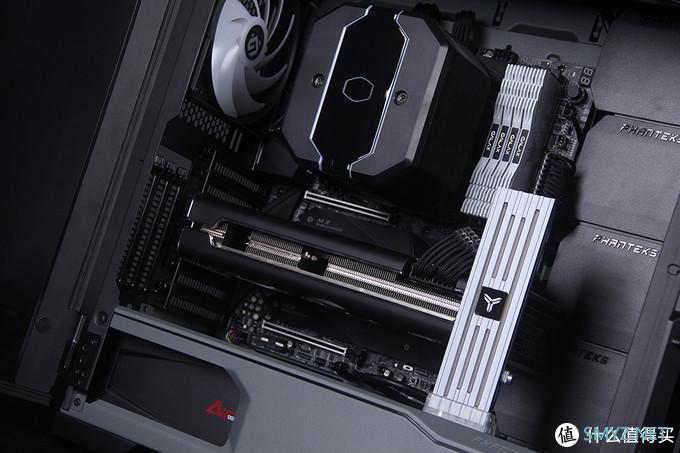

显卡选用的是XFX的5700XT海外三风扇版,这卡虽然没有灯光加持,但其实它不一样的,散热规模非常的彪悍且厚重,为此搭配了一个显卡支架将它扶住。

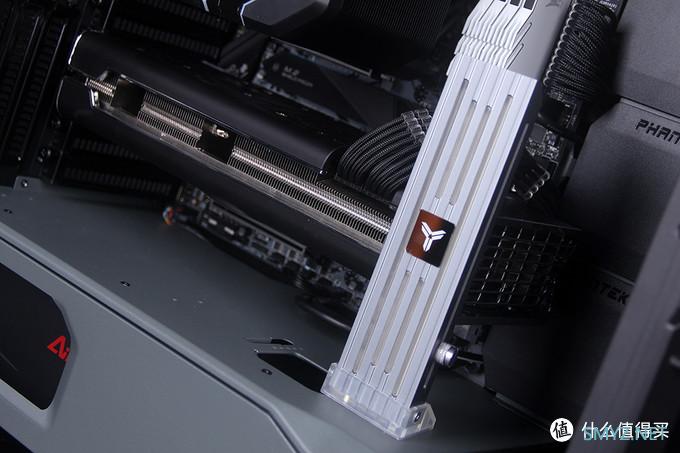

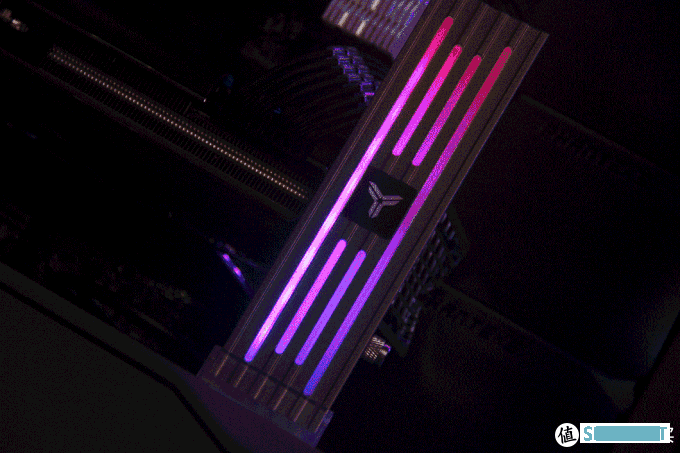

显卡支架选用的是乔思伯的VC-4,整体大部分采用的是铝合金材质,底部采用的是磁吸设计,搭配钢材质的机箱,非常的易于摆放固定,选购主要是因为这货带有ARGB的幻彩灯光,RGB狗一般是不会拒绝的。
选用XFX这款5700XT非公版,更多还是看重其这身的皮囊,外观造型真心蛮好看的,颜色上还是XFX常见的黑色为主,辅助有银色点缀,一体式的造型,搭配尾部独特栅格设计,使得整张卡颇像是一艘宇宙战舰的既视感,另外三奶的散热规模也是挺强大的,稍显遗憾可能就是不带一丝灯光吧。

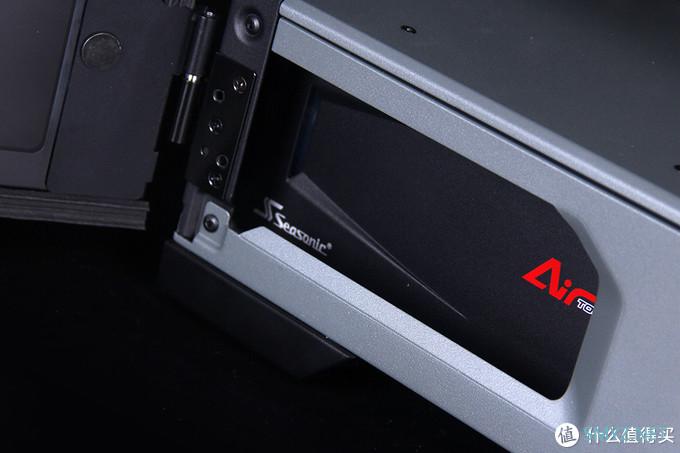

电源选用的是海韵的旗舰金PRIME GX850 AIR TOUCH特别版本,相比常规版本,两者的设计ID基本一致,只不过这个版本采用的是红黑的配色方案,另外就是海韵带有的风扇启停按键,更换成不同转速的切换模式,所谓AIR TOUCH指得就是这个。
机箱选用的是追风者的P600,先前有装过这个机箱的双平台方案,使用下来感觉还不错,考虑这机箱有搭配到静音部分的设计,蛮适合工作使用的,所以也就推荐使用了。
相关配件:

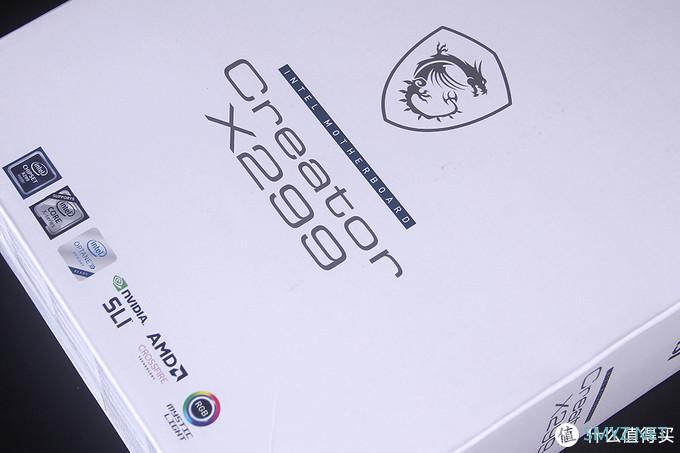

微星的CREATOR X299是借着牙膏厂Cascade Lake-X架构的最新10代CoreX处理器而推出的,后X299时代的产物,也是目前微星家X299的旗舰产品,通体白色的外包装就给人很不一样的感觉。

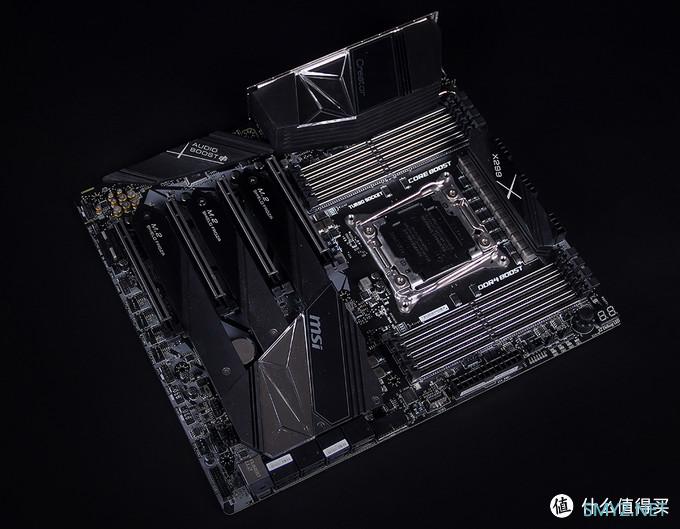

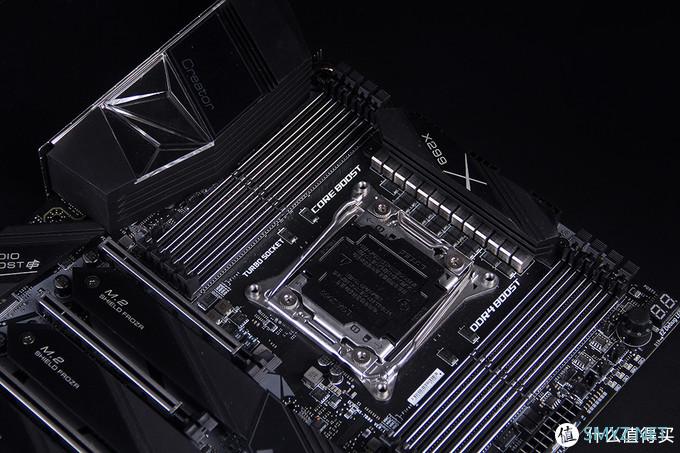

命名为Creator创造者,顾名思义也就是定位于专业创作者的专用主板,整体的颜色以深灰色为主,散热模块上没有太浮夸的造型,整体的外观视觉效果蛮低调的,位置上比较特别且吸引眼球的,也就是灯光装饰部分,采用了水晶切割表面的发光区域,使得其低调中还略带点闷骚。
尺寸上采用的还是这个级别常见的EATX规格,最多可安插8根4通道的内存,继续使用着LGA 2066插槽,可兼容使用老款的7代及9代CoreX CPU。

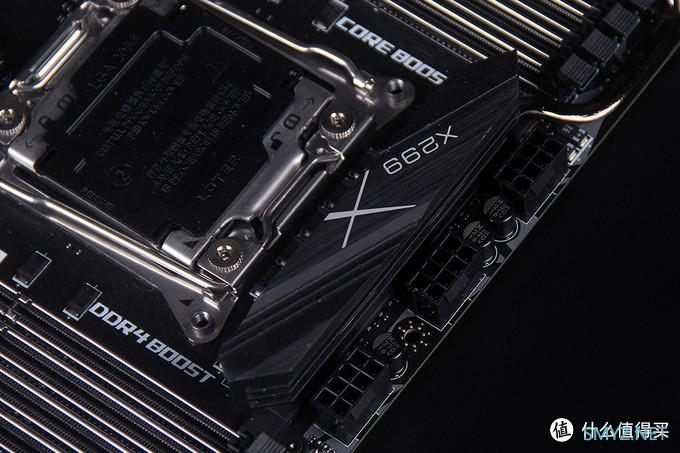

为了更好的驾驭新一代CoreX 14纳米牙膏产品,微星Creator X299的CPU供电采用了令人咂舌的3组8PIN电源输入接口,以确保部分发烧玩家可以挤爆这次的新品牙膏。

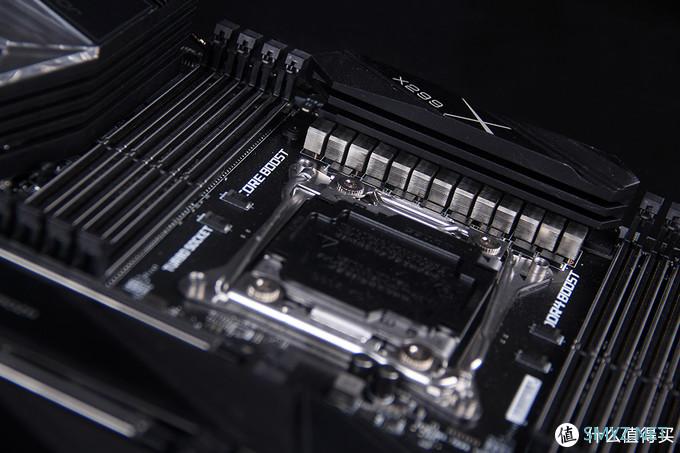

同时主板供电自然也不含糊,采用了12+1+1相的设计,其中12相用于给CPU供电,每项最大可输出90A的电流,另外辅助有热管串联的散热模块导热。

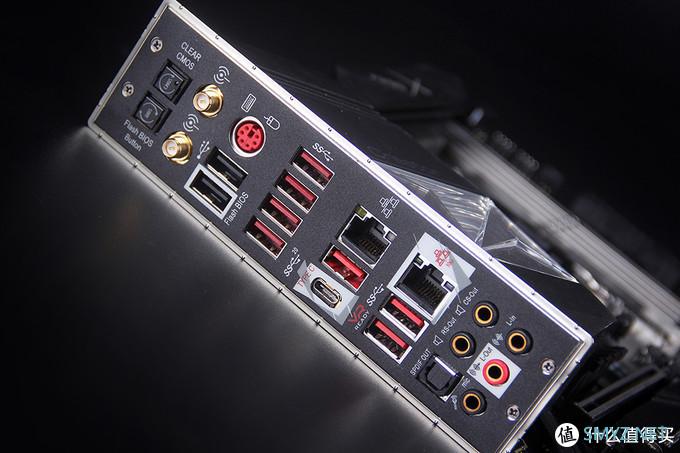

喜闻乐见的一体式I/O挡板设计,从左到右分别有BIOS清空及更新的按键、WIFI接口(使用的是Intel AX200无线网卡,支持WiFi 6和蓝牙5.0)、PS/2键鼠接口、2个USB 2.0接口(其中一个兼顾更新BIOS),6个USB 3.2 Gen1接口,2个USB 3.2 Gen2( 其中一个为Type-C形式,可外接VR设备)、2个LAN接口(其中一个使用的是10GbE的Aquantia AQC107万兆网卡)以及音频输出接口(支持光纤)。

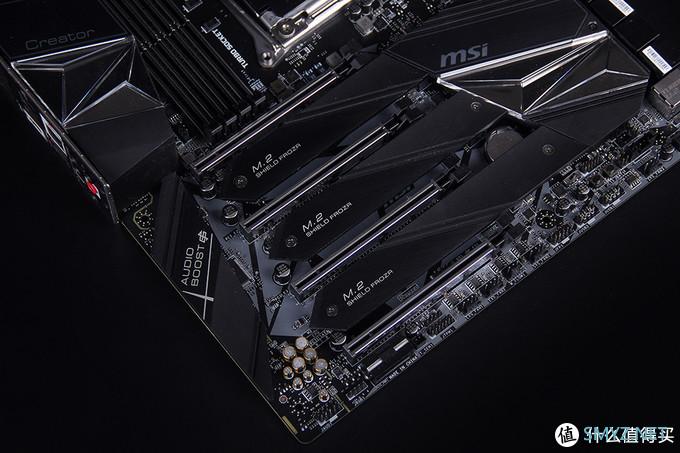

主板提供了4条PCIe x16规格的插槽,均有金属马甲护体,其中第一条和第三条为X16通道,第二条和第四条则为X8通道。均由CPU提供信道支持,目前最新的十代CoreX处理器均配有48条PCIe通道,可以实现直连双卡X16运行,也是该平台和主流平台最大的不同之一,另外PCIe卡槽之间还带有3个M.2扩展接口,最大可以支持22110规格,均覆盖有金属散热模块,另外还有带有一个PCIe M.2扩展卡,最多可扩充到7个M.2 SSD。

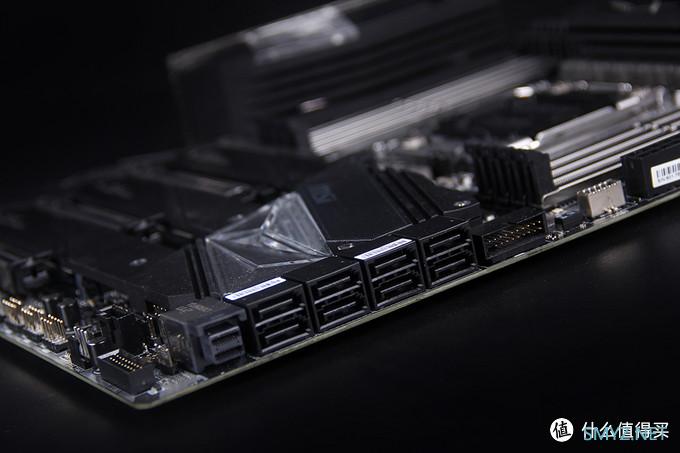

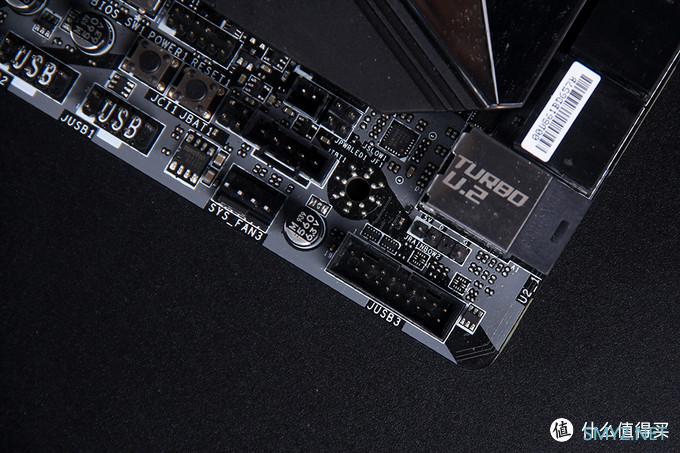

另外传统接口方面给的也是比较的足,提供有8个SATA3接口以及一个不常见的U.2接口(有大船可上),存储方面可以说是最大化的满足了内容创作者对于硬盘容量的扩展需求。

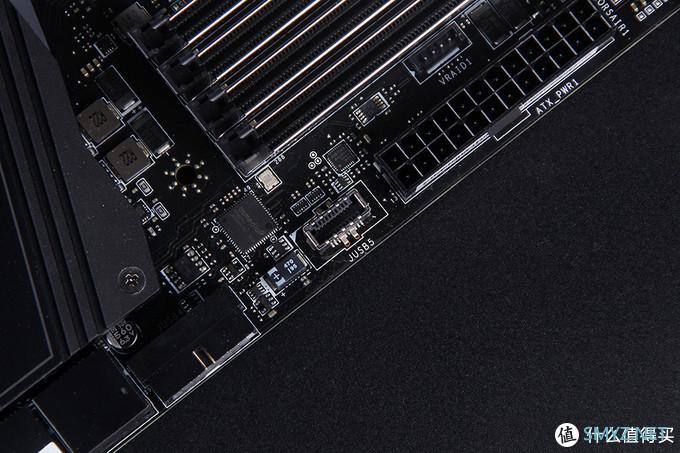

一横一竖带有两个USB 3.0外接机箱接口,另外这个位置还有带有两个裸机操作的开关及重启按键。
TYPE-C接口自然也必须要有。

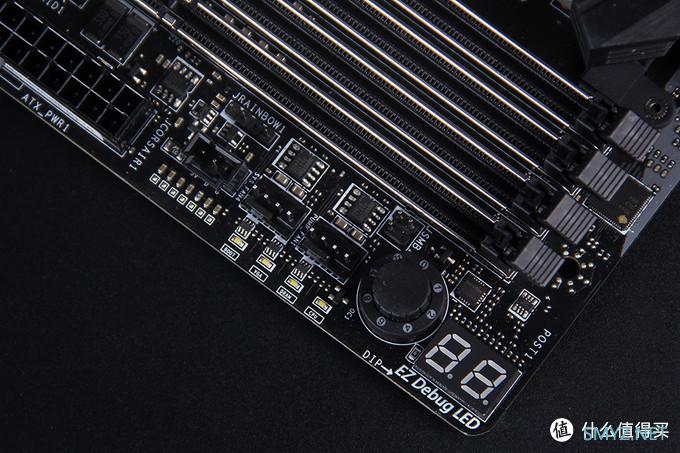

主板右上角带有这个级别主板必须要有的纠错灯,可以直观的排插故障问题,另外还带有一个超频旋钮,主板会根据不同的CPU体制自动调节优化出多档超频方案出来,适合那些动手能力不那么强的玩家使用,当然也可以实现玩家自定义设置,另外灯光扩展方面支持12V及5V接口,还有海盗船的专用接口。

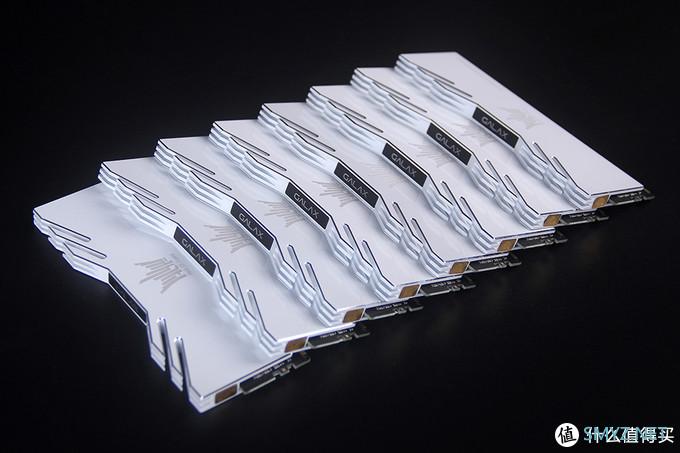

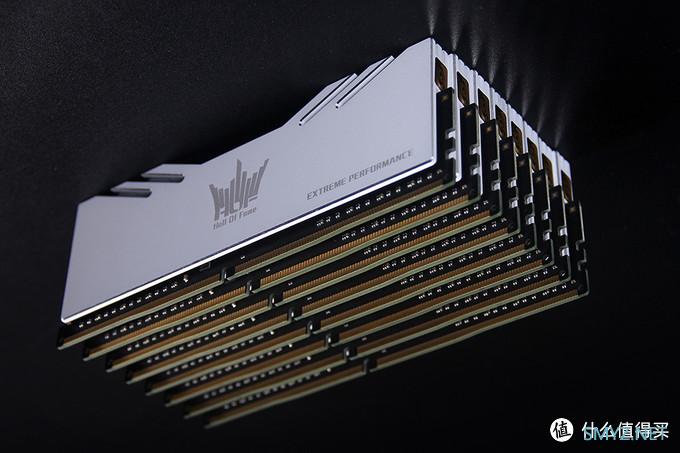

内存选用的是影驰家的HOF EXTREME,无灯也可以很高级的一款内存,因为自己手头刚好四条要出,所以让朋友顺便给搭把手,他自己后面又搞了4条插满。

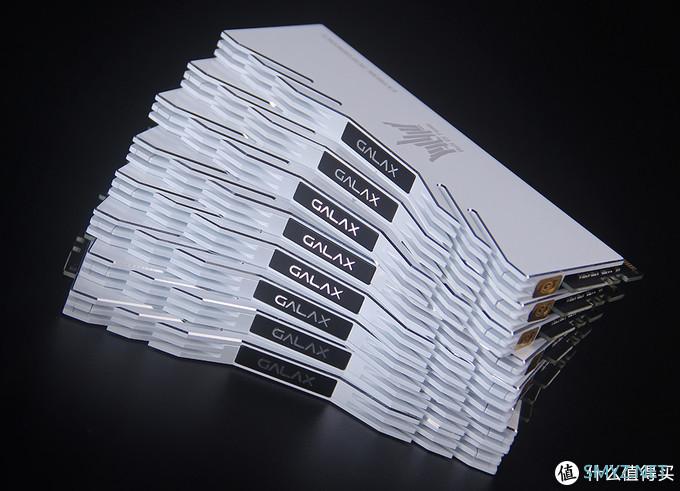

内存的散热马甲采用了较为厚实的合金材质,从侧面就可以清楚的看出来,形式上是通过螺丝将两块合金模块拼接固定在一起的。

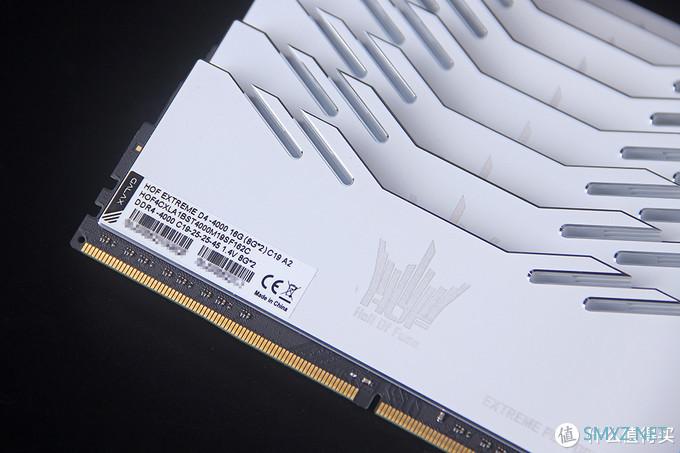

散热马甲顶部为锯齿状的散热鳍片设计,鳍片边缘采用金属色的CNC工艺处理,细节处理上显得十分的考究,比较特别还是其颜色,表面采用了电泳工艺的亮白色处理,整体外观看起来非常的精致典雅且与众不同。
HOF系列为影驰家的旗舰产品,均采用的是三星B-DIE的内存颗粒,默认频率为4000HZ,时序为C19-25-25-45,电压1.4V,规格上还是有蛮大的超频空间,由于搭配有8条,所以也就没折腾了,平台上能够稳定跑XMP就已经足够满足了。

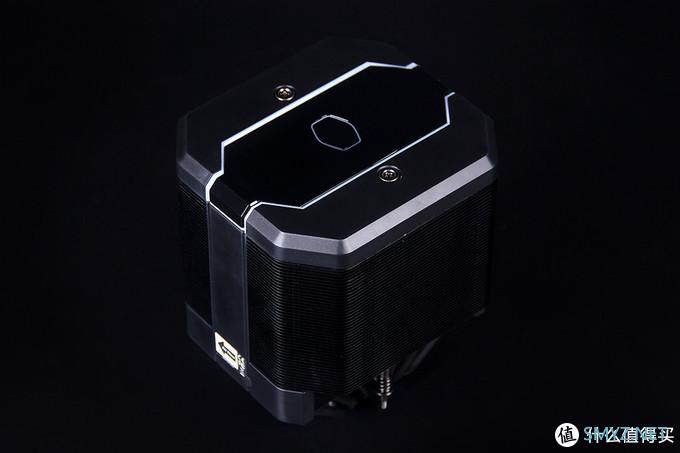

实际酷冷这款T620M外观上和自家AMD官方合作款的幽灵撕裂者,两者的设计ID基本一致,T620M只是在细节及规模上做了些调整,不过依旧还是一个大个头,同样定位于旗舰风冷。

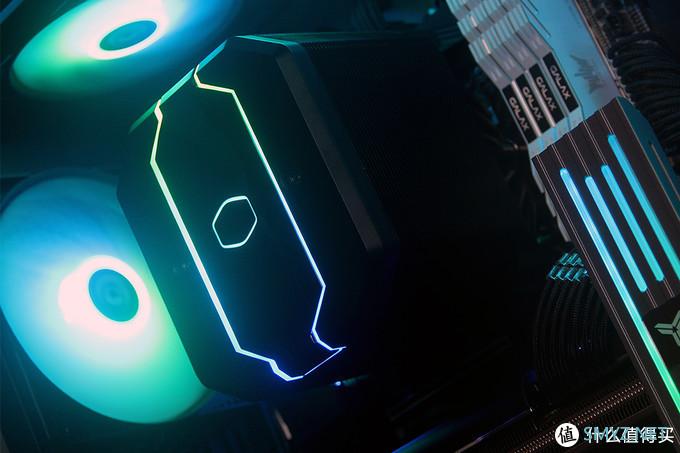

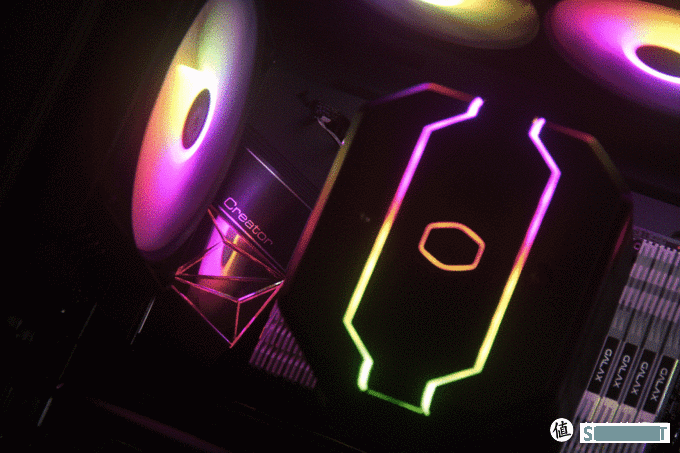

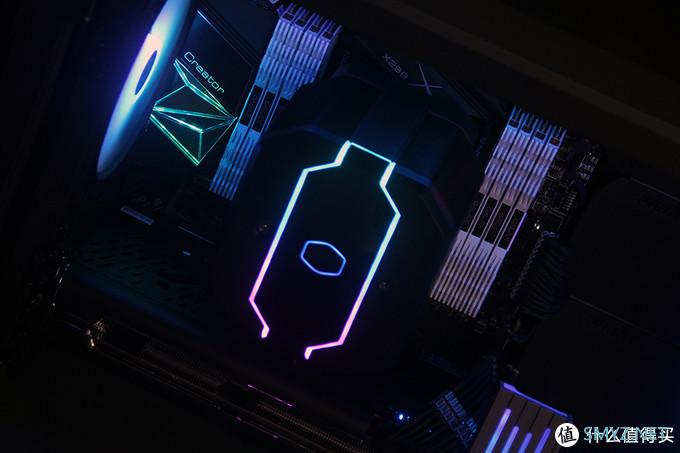

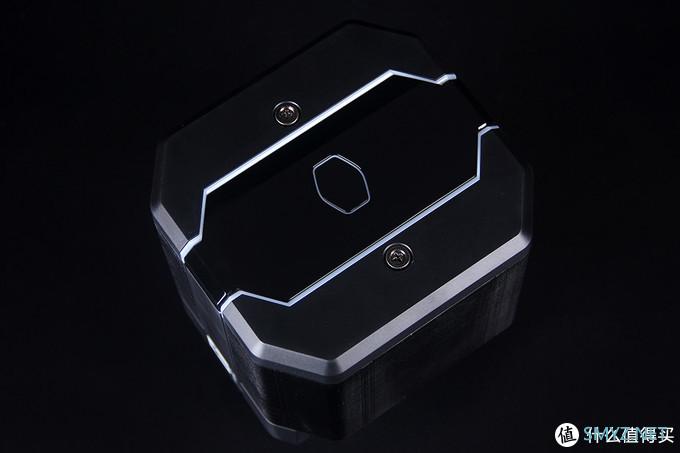

顶部的也替换成了酷冷自己的图案,辅助有两条灯带均支持幻彩ARGB灯光,旁边两颗螺丝则是用于固定主板上的散热支架,导风罩的设计在酷冷的旗舰产品里头还是蛮常见的,除了可以有好看的外观以外,实际也有优化风道的作用,另外相比酷冷以前的旗舰产品,这款T620M着实简约低调了许多,玩味不是那么重,搭配工作平台一点也不违和了。

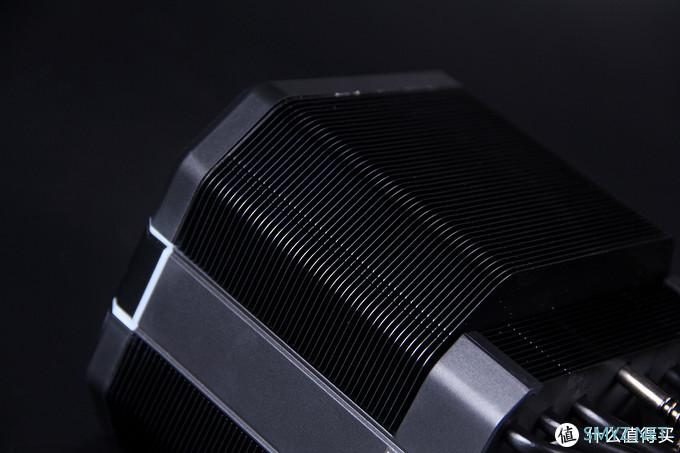

主推花名为黑武士,顾名思义指的就是其通体黑色的外观设计,散热鳍片表面也不单纯只是涂黑了而已,官方示意其涂层带有强化冷却的性能,个人感觉应该不是石墨烯涂层。

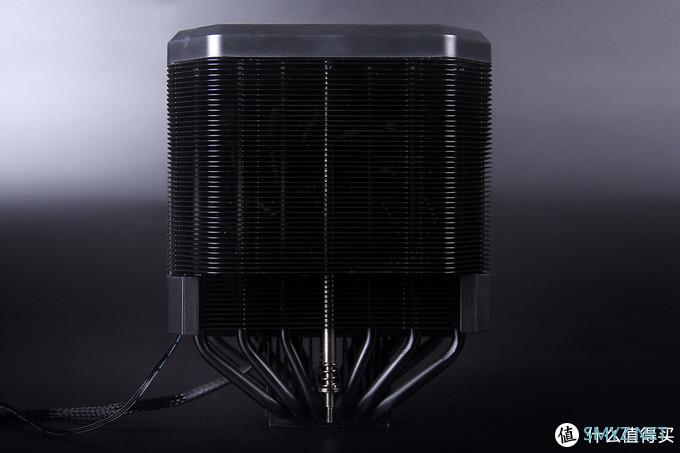

散热鳍片之间的距离保持得十分的工整,目测做工方面还是蛮不错的,对得起其价位及风冷旗舰的定位。

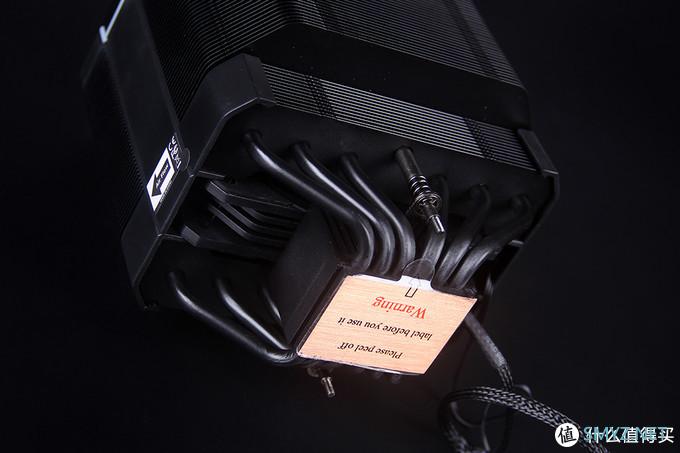

T620M采用的是双塔中置风扇的设计,搭配有6根对称性热管布局(热管表面同样也做了黑化),底座采用的是纯铜表面接触,主体两侧考虑到兼容内存高条,特意内收进去了不少,固定螺丝主板支架的螺丝采用的是一体式的设计,直接从顶盖贯穿到了散热器底部,上手安装真心非常的便捷。

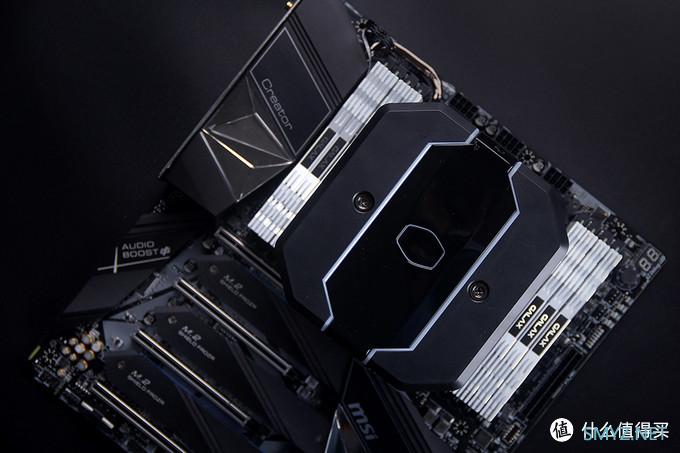

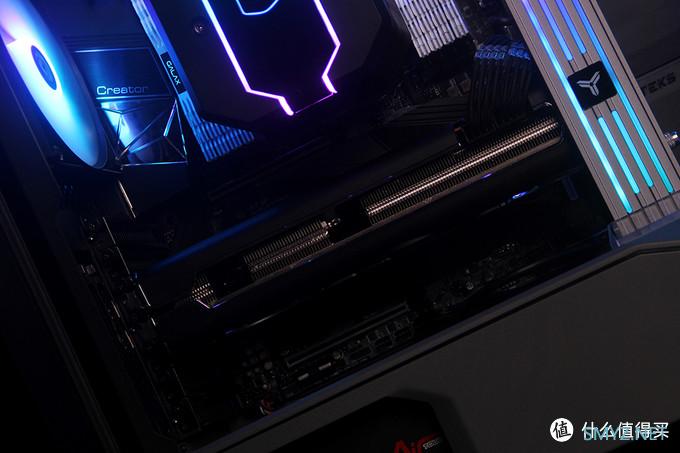

实际的上机效果,搭配到主板和内存还是蛮和谐的。

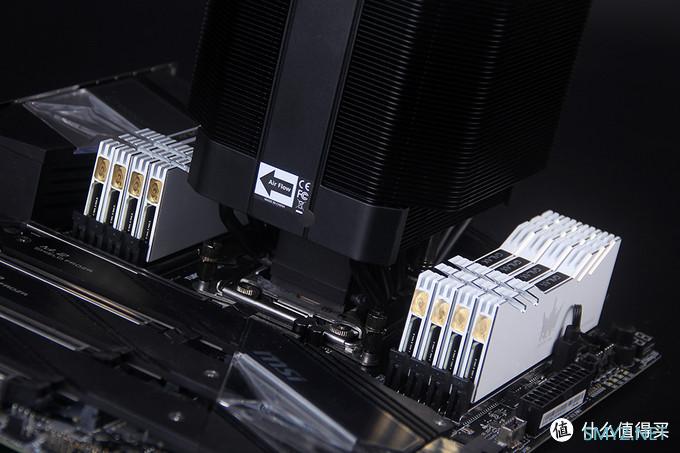

两侧预留出有蛮大的空间,完全兼容高条,且对于内存整体外观的外露影响不大,扣具方面除了支持牙膏厂全家以外,也支持到了AMD全家。

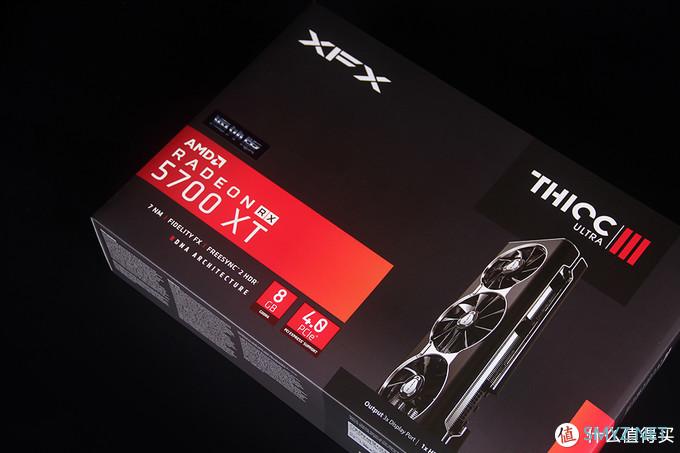

XFX 5700XT 海外版的包装设计和其显卡一样,采用的是低调简约的设计风格,搭配有显卡的本体示意,色调黑色为主搭配AMD的红色辅助点缀。
显卡的颜色还是XFX常见的黑色为主,辅助有银色修饰,整体的造型非常的简约干练,没有一丝的GAMING气息,三风扇设计上,中间风扇的尺寸上略大于左右两边,同时采用了风压更强的扇叶设计,可以增强对应位置上的核心供电及部分VRM的散热效果,另外也支持喜闻乐见的低负载停转技术。

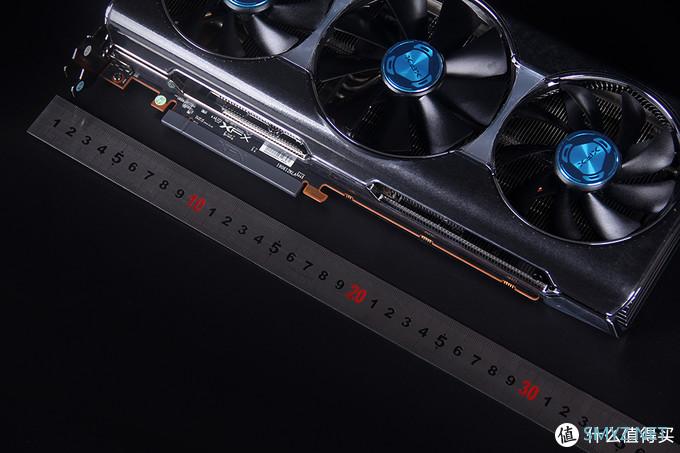

这卡上手的第一印象,没有别的就是大,属于又粗又长那种,长度连同挡板算的话将近有33CM,高度则为13CM,另外采用的还是2.5寸卡槽的设计,所以入手的话,最好研究下自己的机箱是否兼容。

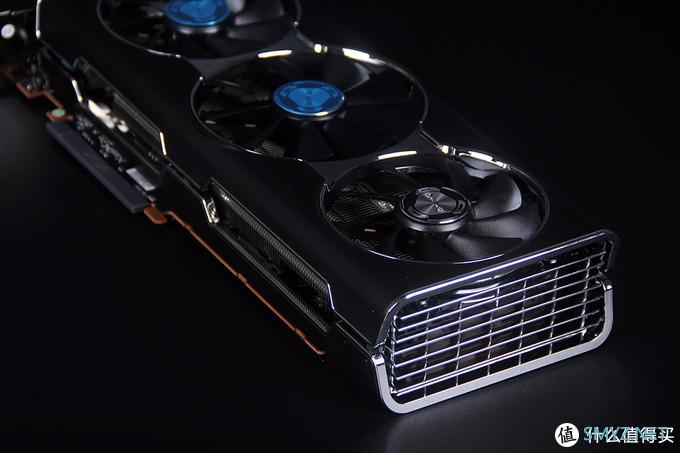

这卡整体主观上看似简单内敛的风格,但是设计上真心一点都不简单,造型上采用的一体式的包裹设计,特别是尾部的出风口的设计,真心是有够惹眼的,独特的栅格设计,使得整张卡颇像是一艘宇宙战舰的既视感。

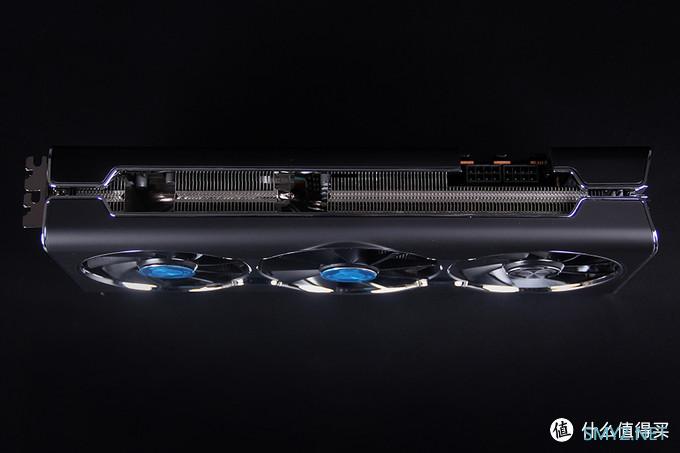

侧面可以看到显卡前后为一体式的ID,上下两边用的是圆润的边缘过度,中间有预留出散热鳍片出来,以保证显卡散热效果,毕竟采用的是非公版的开放式散热。

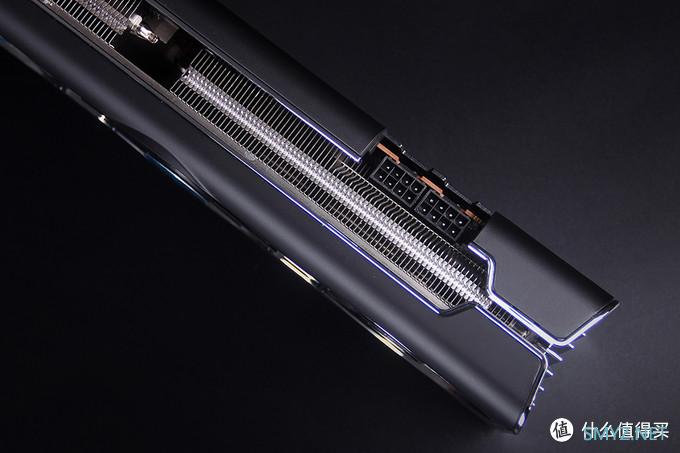

散热鳍片做工也是十分的工整,三段式分布,贯穿有4根6mm的热管,实际的散热体验真心是蛮不错的,后面会有测试,考虑到部分玩家的超频需求,供电部分采用的是双8PIN接口设计。

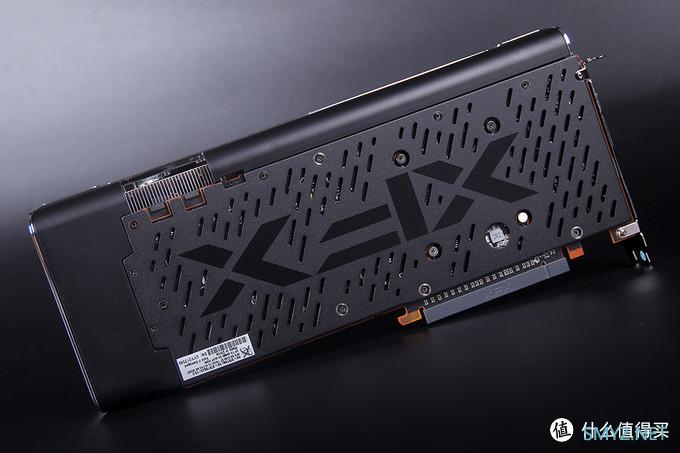

中高端显卡必须有的金属背板带有硕大的XFX字样,表面带有开孔以改善显卡背面的散热,整合边框同为一体式的设计形式。

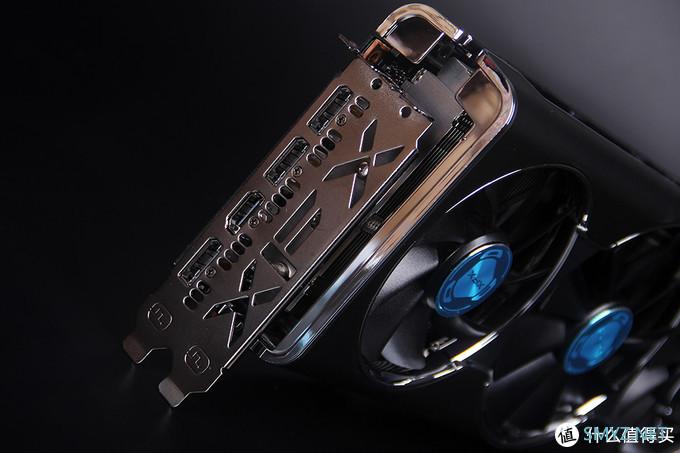

I/O挡板带有XFX的字样镂空处理,表面使用了防氧化的镀镍处理,接口部分和公版保持一致,配备了3个 DP接口和1个HDMI 2.0接口。

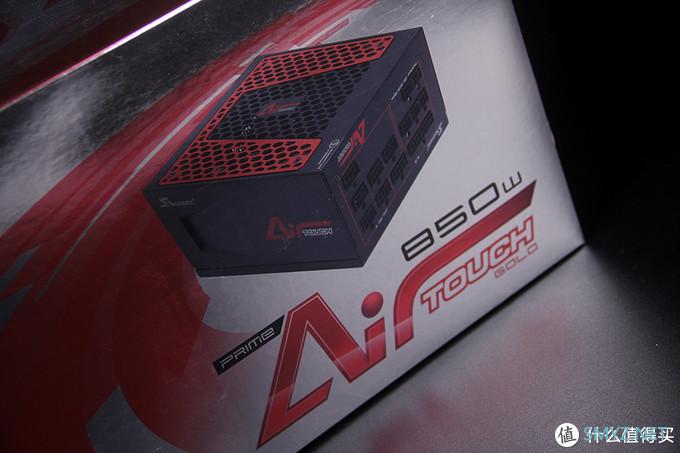

电源用的是海韵的旗舰金PRIME GX850 AIR TOUCH特别版本,这个国内并没有发售,年前托人弯弯搞了两颗,算得上是本站首发,规格方面依旧是80PLUS金牌标准认证,搭配850W的额定功率,比较特别的就是海韵带有的风扇启停按键,更换成不同转速的切换模式,所谓AIR TOUCH指得就是这个。

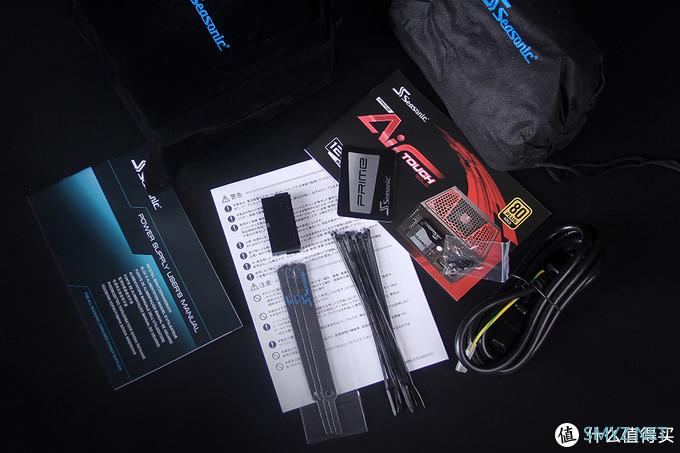

电源主体及模组线材均被收纳袋包裹,其它的附件包含有魔术帖、理线材扎带、品牌贴标、固定螺丝、24PIN短接插头、电源连接线以及产品相关手册。
相比常规版本的旗舰金PRIME GX850,两者的设计ID基本保持一致,最大的区别也就是这个版本采用的是红黑配色,另外对应贴标则改成了AIR TOUCH图案示意,尺寸依旧为170mm*150mm*86mm。

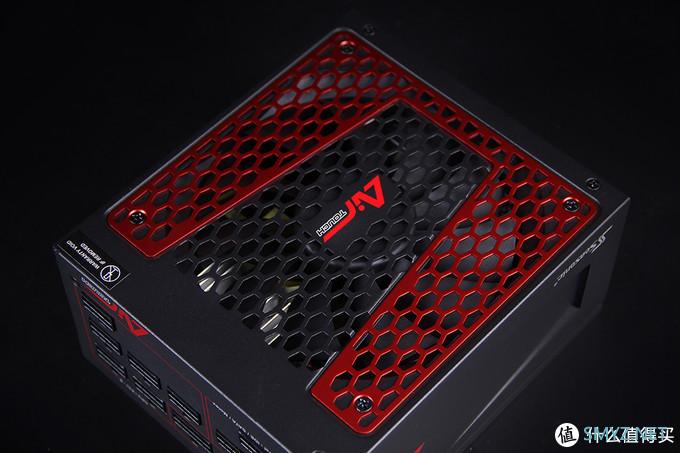

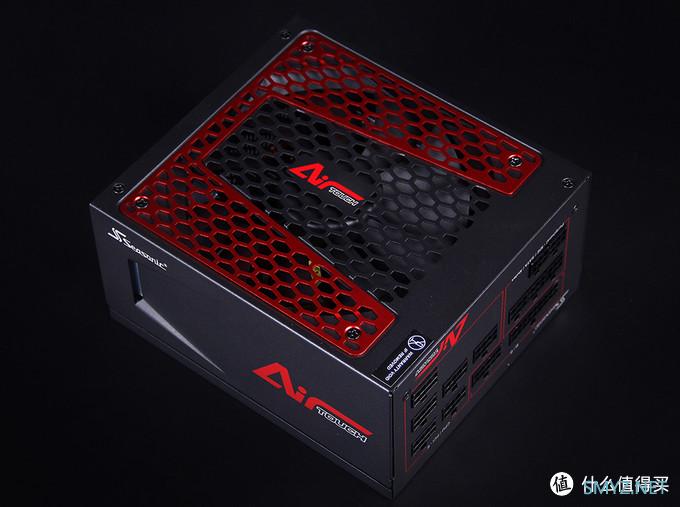

这款产品的设计ID,被好多玩家称呼为手办电源,整体的感觉依旧还是那么的精致,风扇罩的红色部分采用的是阳极工艺,蜂窝式的散热栅格,搭配尺寸为13.5CM的静音风扇。

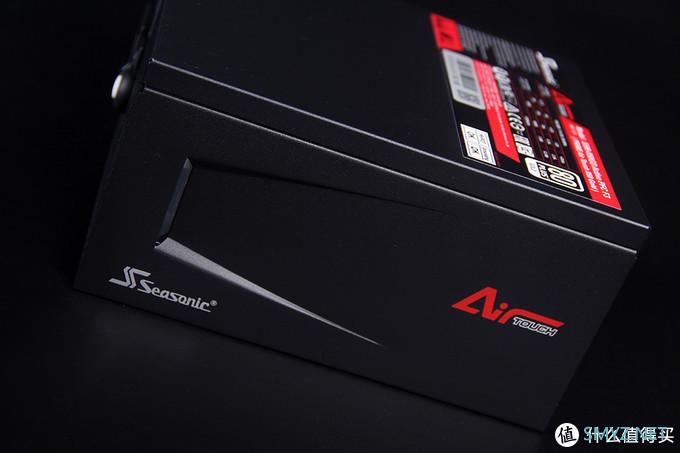

机身两侧设计有类似于鲨鱼腮进气开孔,略带有那么点动感的感觉,搭配有AIRTOUCH的图案及海韵的LOGO点缀。

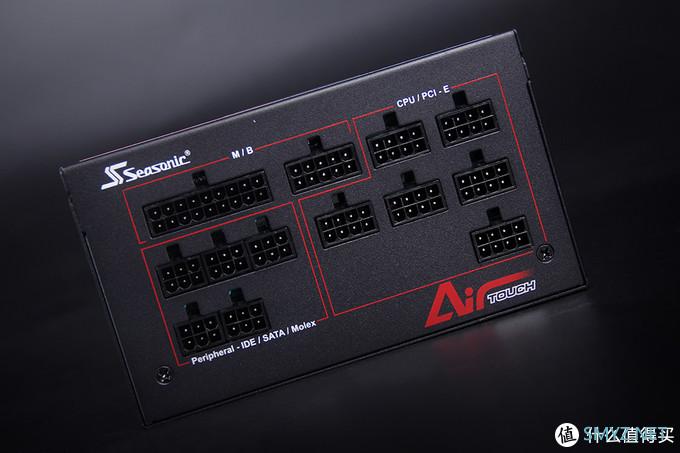

模块接口部分十分的富足,6个CPU/PCI-E共用接口,5个IDE/SATA/MOLEX接口,另外两个则是主板24PIN的分体式接口。

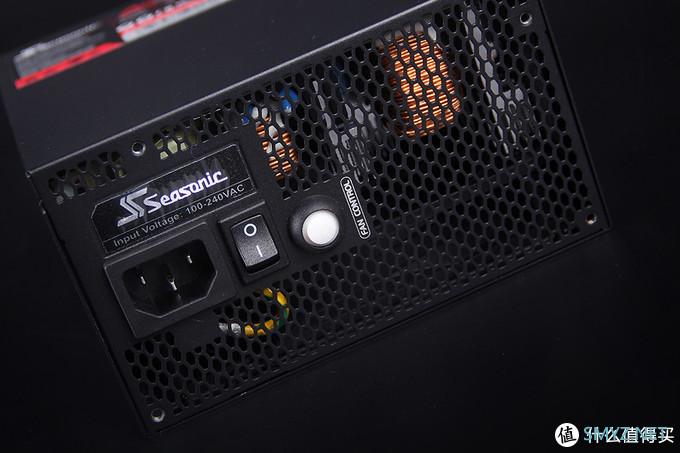

电源出风口也是采用蜂窝式的散热开孔,常规版本的风扇停转按键,更改成了五级风扇控制按钮,不同的风扇运作模式可以对应到不同使用情景,值得一提的就是其白色按键还会对应给出不同颜色来示意当前的模式。

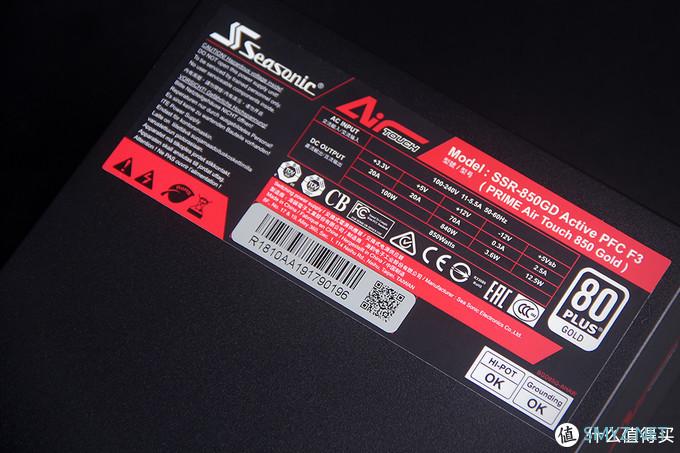

产品的铭牌贴标也换成了红黑配色,单路12V的设计,额定功率850W,实际最高效率可达到92.86%,通过80PLUS金牌标准认证。
最后介绍下P600这款机箱,整体的造型延续了追风者比较简约的设计风格,棱角分明,没有过多的装饰及开孔,个人觉得他们家的设计都会给到一种刚硬的感觉。

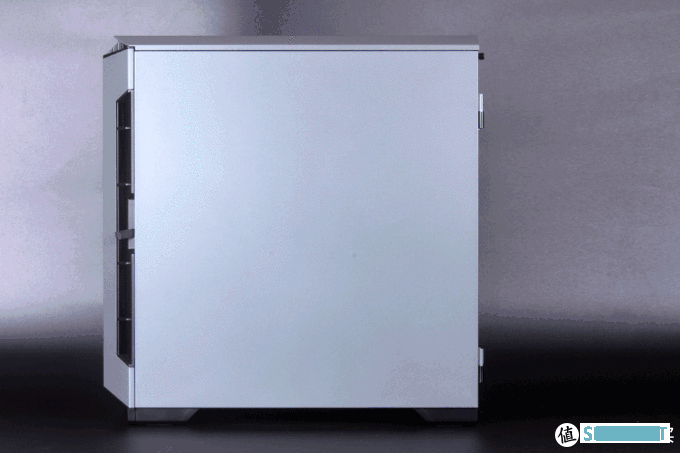

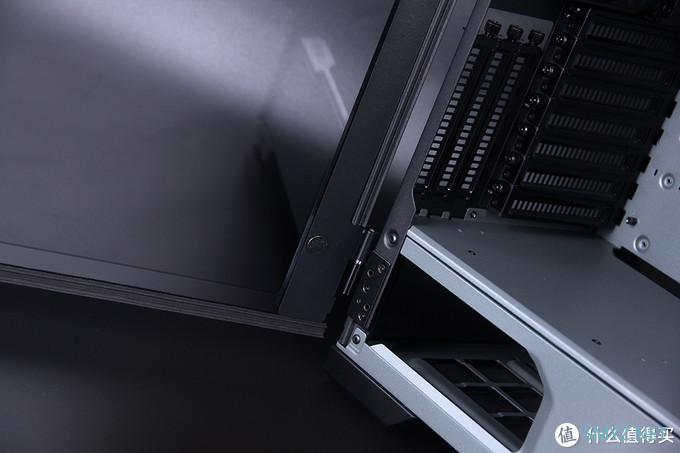

侧板采用的是追风者机箱比较常见的翻门式的设计,开启和闭合会比较的方便,不过日常摆放对于空间的要求也会比较的高。
对应的机箱背面也是采用相同的设计,卸下侧板也比较的方便,往上提的话就可以轻松的拿下来了。

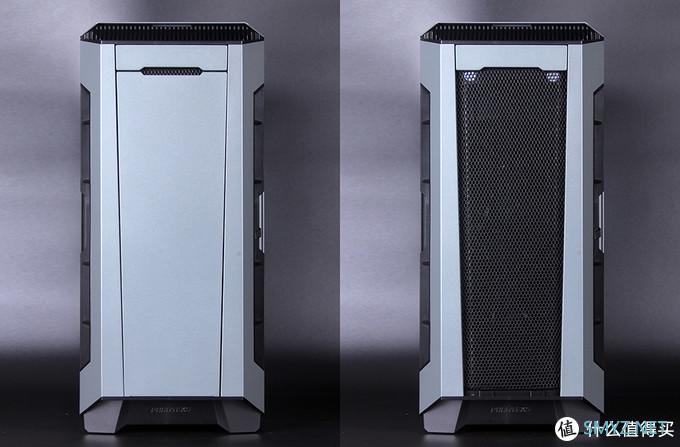

机箱前脸配有可拆卸式的模块设计,需要静音的话就盖上盖子,需要散热的话,就拆下盖子,亦可选择半开启状态,避免过多的灰尘吸入。

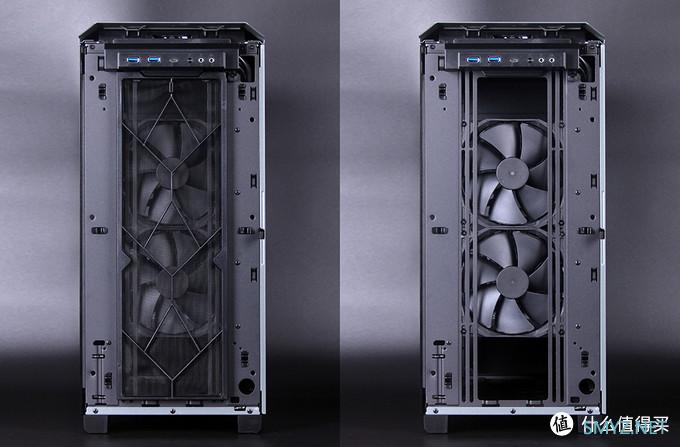

前置的面板也可以轻松的拆下来,里头另外还配有一个防尘网,采用的是磁吸的设计,而最里头标配有两个14CM的进风风扇,位置上可以扩展为3个14/12的风扇,同样的也可以放置360的冷排。
前脸顶部的I/O面板采用的是翻开式的设计,从左到右分别为USB3.1 X 2、TYPE-C、重启按钮、音频接口,而开关按键则位于机箱的顶部。

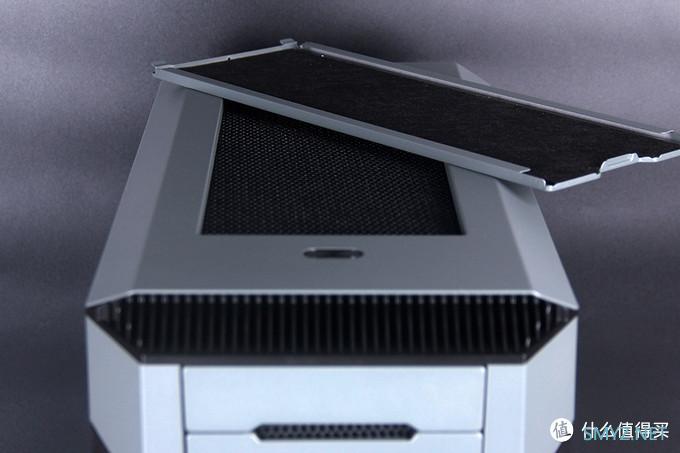

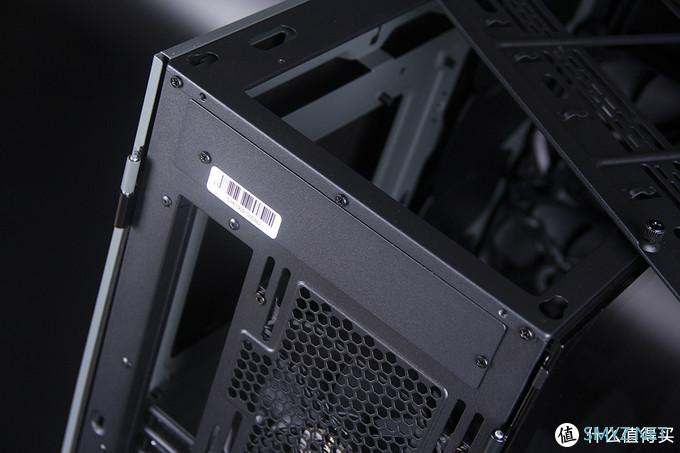

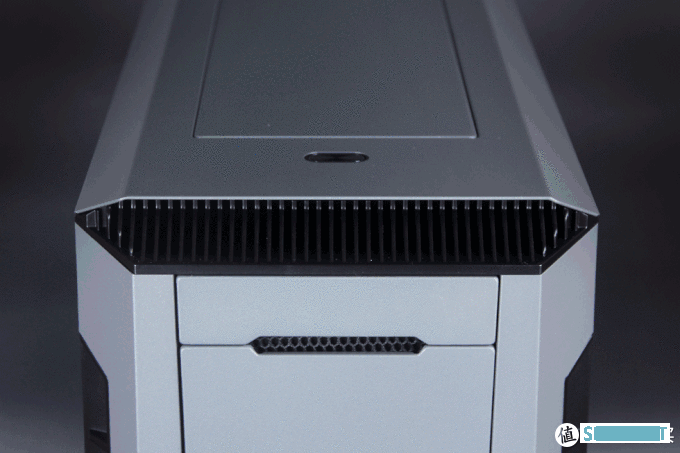

机箱的顶部同样也是模块化的设计,相同的静音及防尘处理。

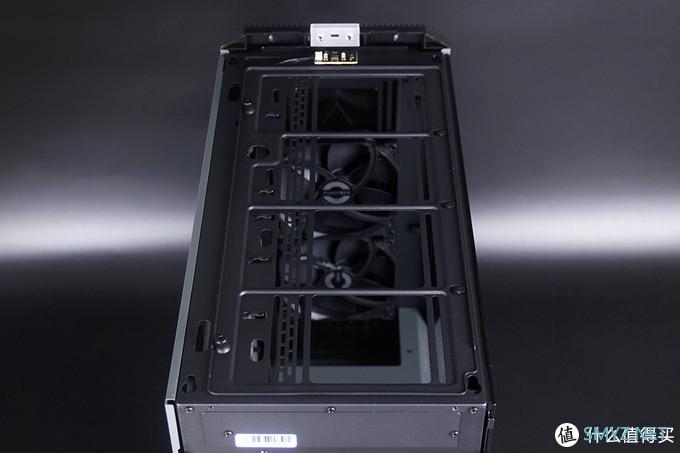

顶盖的开启同样也是比较的便捷。内部带有一个散热支架,位置上可以扩展到3个14/12的风扇,同样的也可以放置360的冷排。
P600这机箱比较特别的就是支持双平台安装,其菊花后面的顶部多了一个ITX主板的I/O开孔,这个安装位置是利用到传统机箱的顶部冷排风扇安装位而已,实际对于机箱整体的体积影响不大。

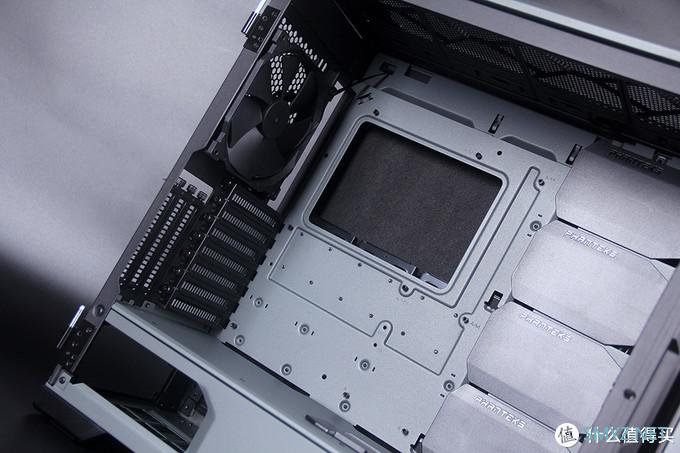

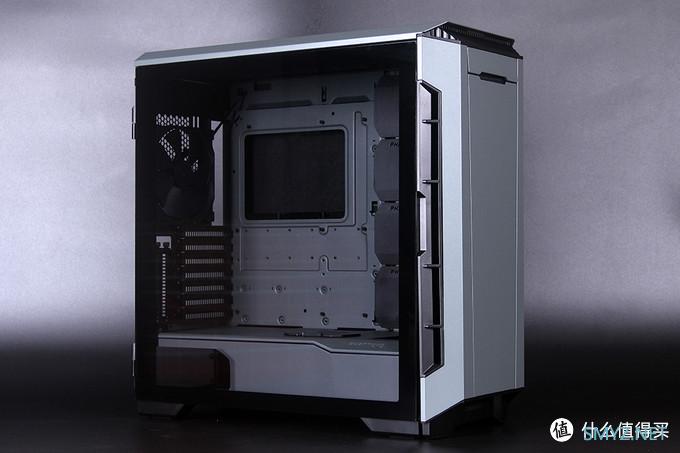

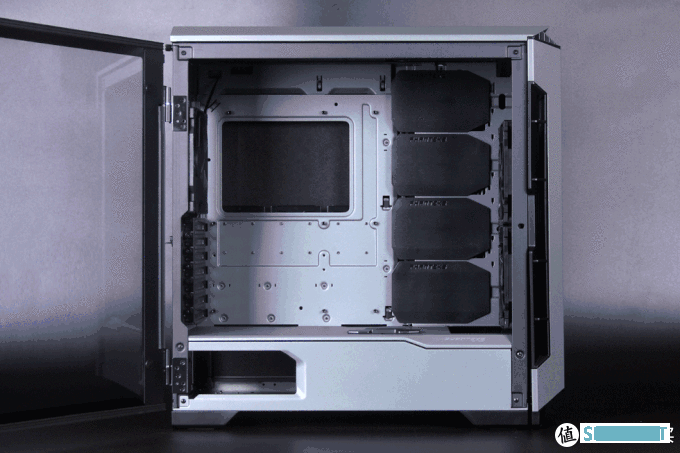

内部和机身采用了同样的颜色,安装区域最大可支持到EATX规格的主板,内部空间相当的富裕,各方面的兼容性基本不会存在什么问题。
目前主流的中高端机箱,均支持显卡直立安装,就P600也不例外,而实际如果安装双平台的话,顶部的ITX平台的显卡位置也是通过这个位置实现的。

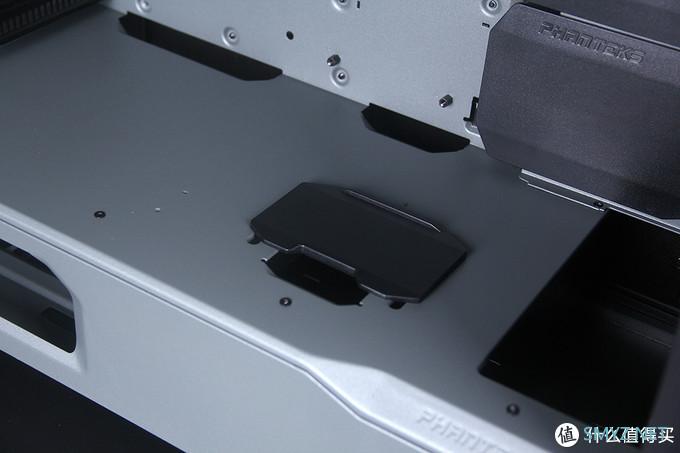

考虑到走线效果,电源仓的顶部配有显卡电源线的出线孔,且搭配有模块挡板,另外购入这箱子的时候,赶上活动有搭配到PCIE延长线,只可惜选用到的XFX 5700XT海外版采用的是2.5寸卡槽的设计,虽说P600显卡位为三卡槽的设计,但是考虑到显卡的散热,也就没有选择竖直安装了。
同样也是考虑到走线的效果。内部右侧搭配有可活动档线装饰面板,对于有硬盘安装需求的,也可以选择移除掉,替换为机箱附件中的3.5寸的硬盘支架,位置最大可以安装6个3.5寸硬盘。

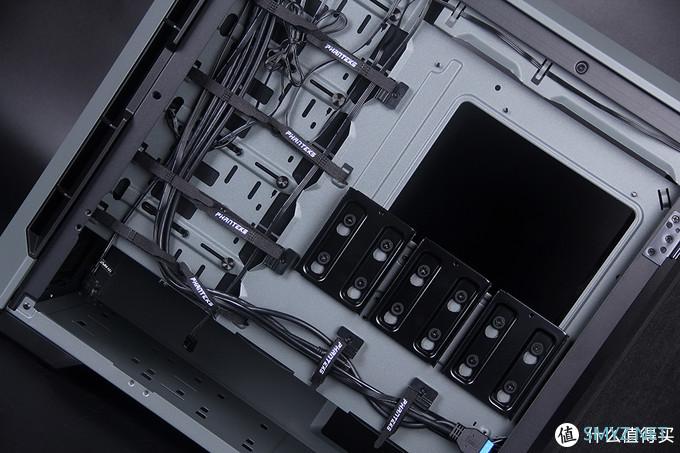

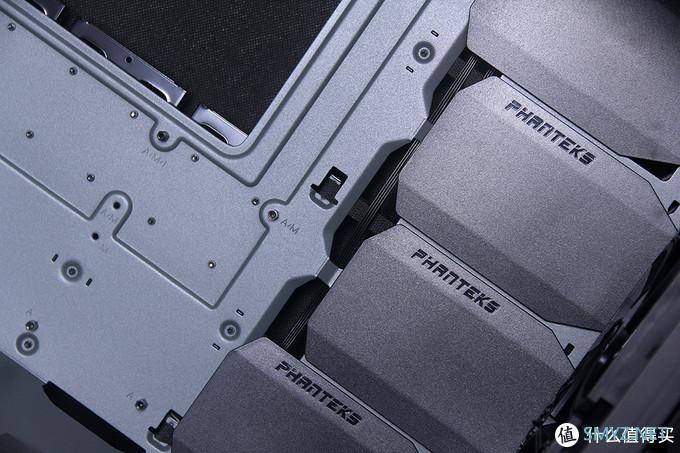

机箱背部辅助有魔术贴用于线材的整理固定,主板位置上配有大面积的开孔用于安装散热器背板,底部带有三个2.5寸的硬盘安装支架,另外电源仓的左侧还可以填充4个3.5寸的硬盘支架,P600硬盘容量的扩展,满足绝大部分内容创作者的工作需求基本问题不大。
性能测试。
测试部分就不折腾了,整个平台均为默认状态下进行,这边就常见的一些理论性能测试跑下,还有几个游戏做下帧数上的测试(机箱侧板封闭,正面及上面的盖板开启,主机是年初搭建的,那会的室内温度估计20度左右吧),仅供大家参考。
众所周知这次牙膏厂的补强新品依旧还是14纳米工艺,这次搭配的是相对比较入门的I9-10920X,采用的是12核24线程的规格,基础频率为3.5HZ,全核4.3HZ,单核4.6HZ,默认单核性能介于9900K和3900X之间,全核心的话面对3900X还是有不少差距,哎。

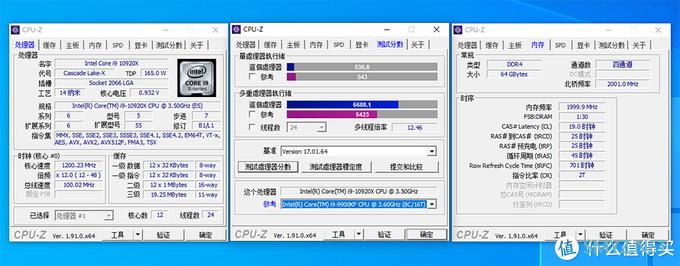

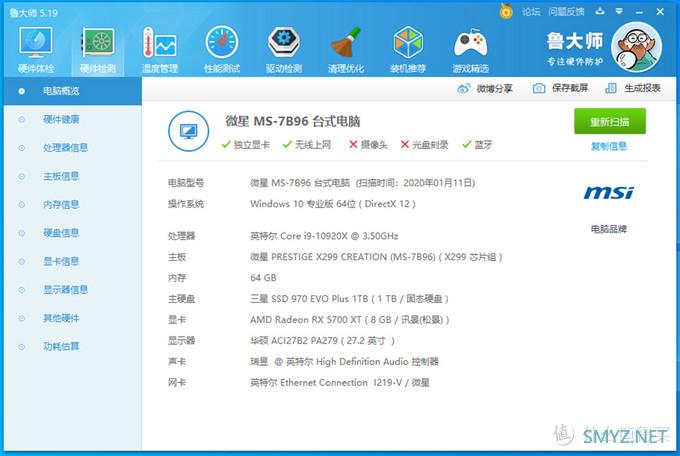

鲁大师的具体配置详情。

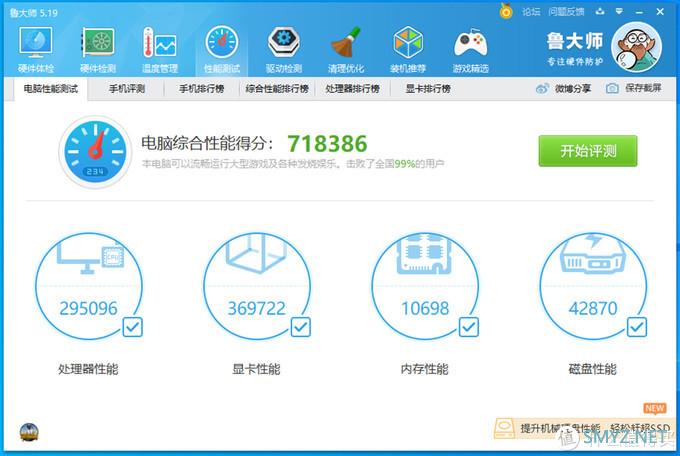

鲁大师综合性能得分718386。

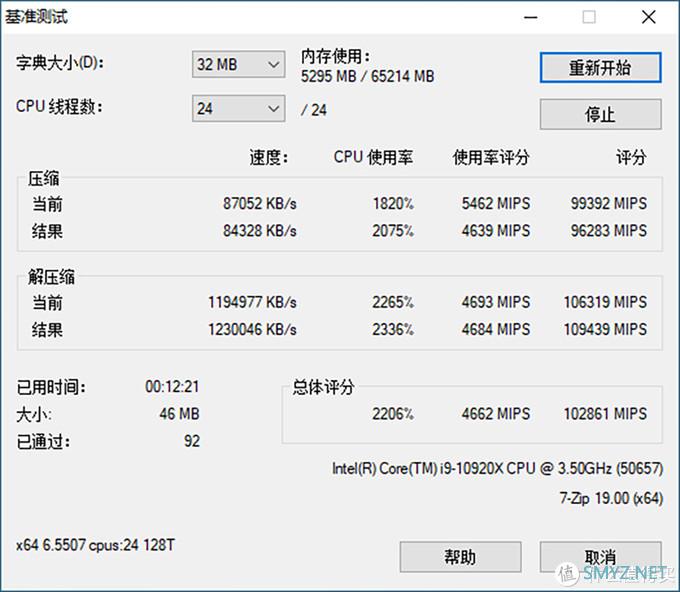

7-ZIP基准压缩及解压缩测试。

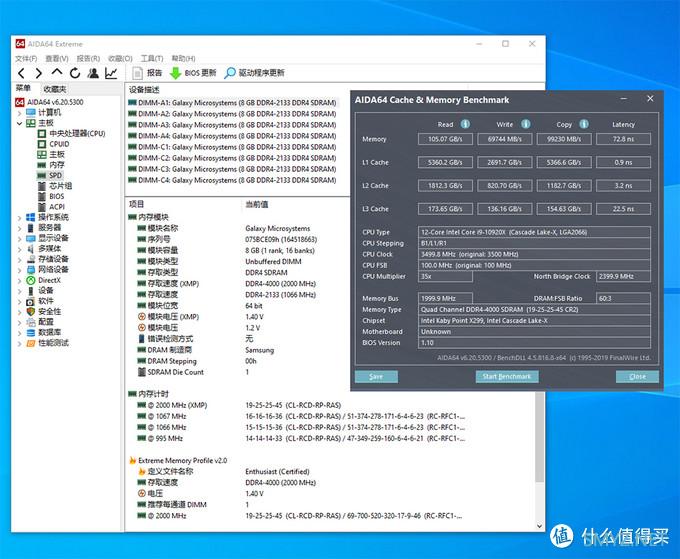

影驰HOF EXTREME用到的是三星B-DIE的内存颗粒,这边上了8条,超的话貌似会有点难度,不折腾直接默认XMP,频率为4000HZ,时序为C19-25-25-45,AIDA64测试如上。

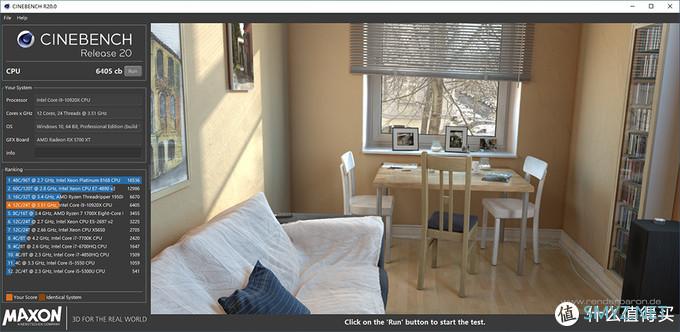

CINEBENCH R20跑分。

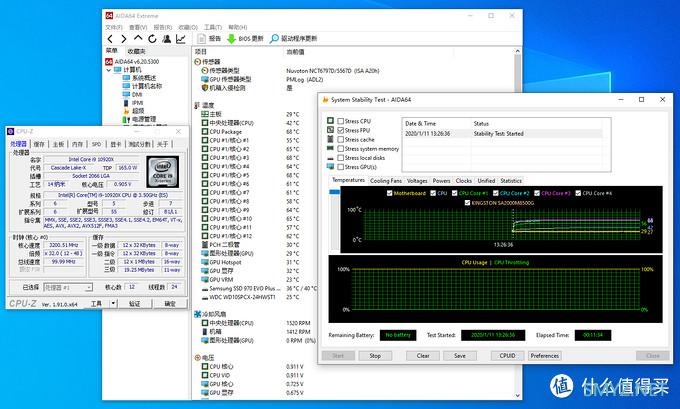

CPU满载温度表现,单烤FPU压力测试,10分钟左右,核心最高温度为68度左右。

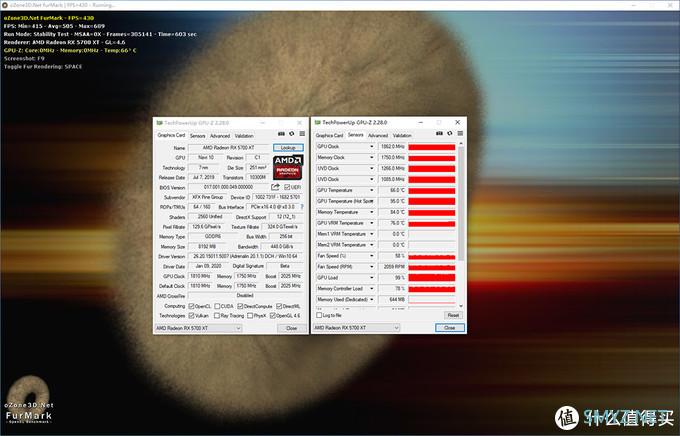

显卡满载温度表现,跑甜圈圈10分钟左右,核心温度只有66度,过程十分安逸,显卡上的风扇转速占比不到60%,XFX的这款散热器大是有大的道理的。

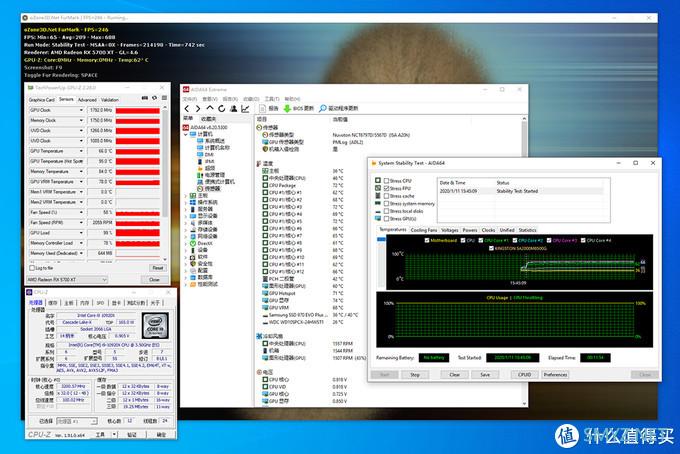

双烤情况的情况下,两者温度也没有多大区别。

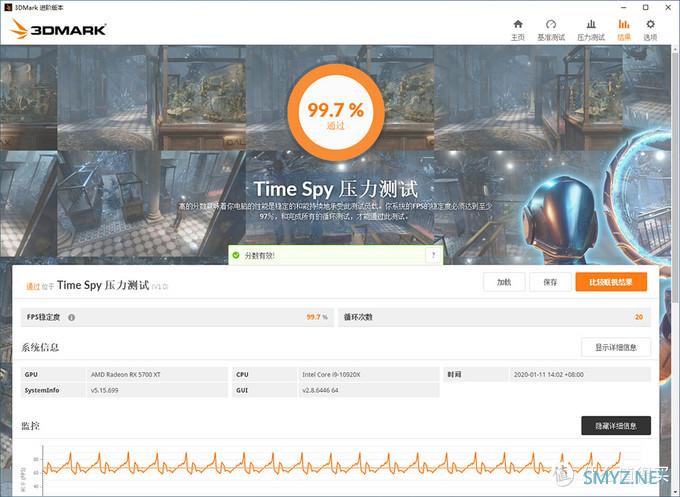

TIME SPY 压力测试 99.7%。

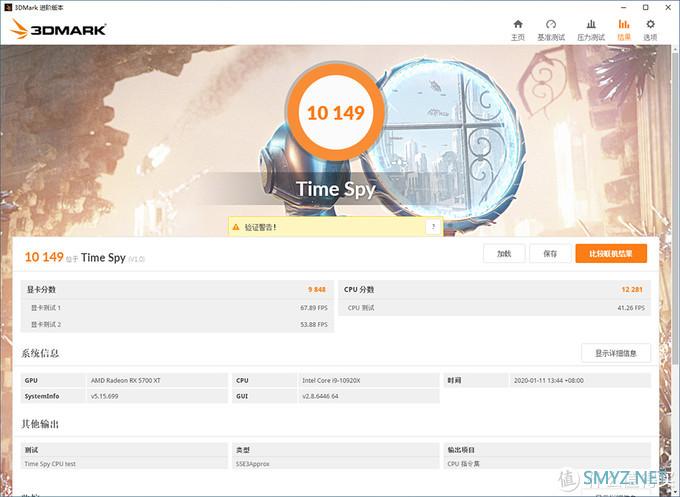

TIME SPY 10149。

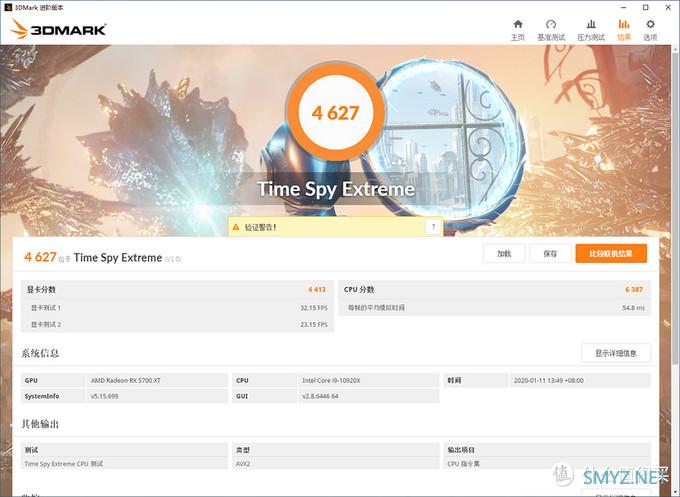

TIME SPY EXTREME 4627。

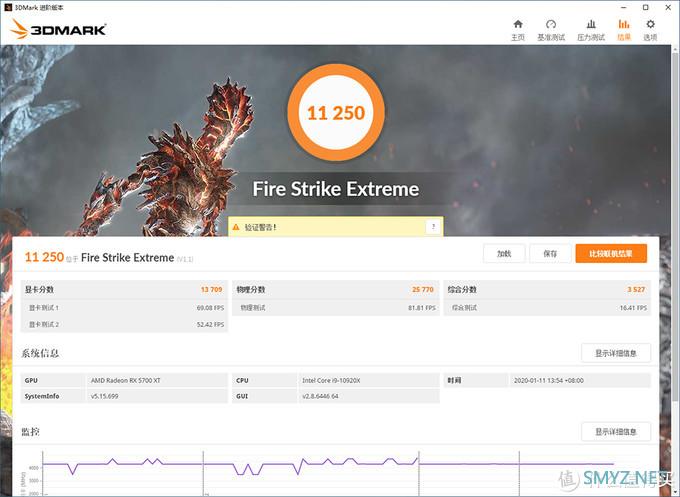

FIRE STRIKE EXTREME 11250。

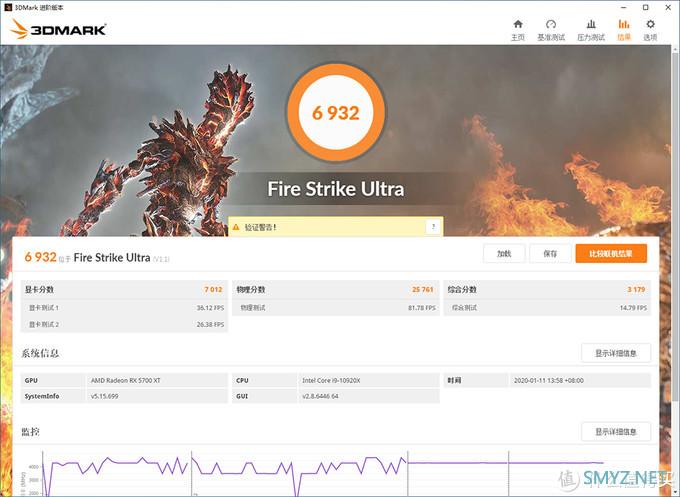

FIRE STRIKE ULTRA 6932。

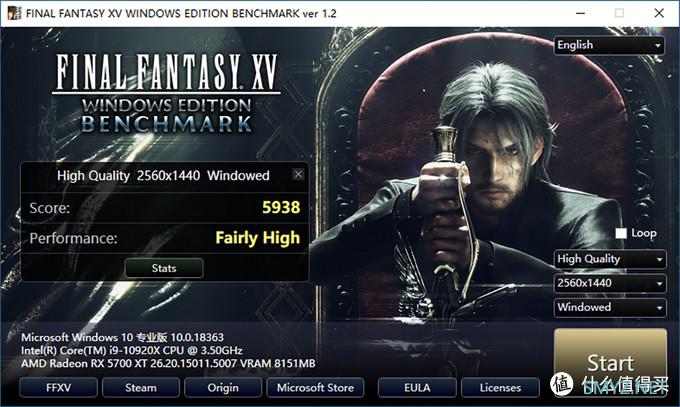

最终幻想XV 2K分辨率,高特效的分数表现。

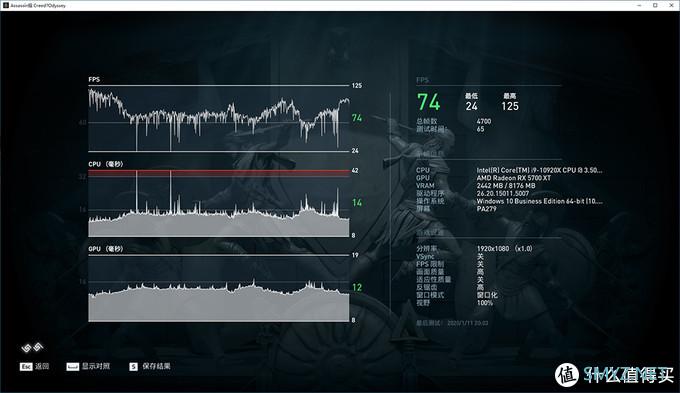

众生平等奥德赛2K分辨率,高特效的分数表现。

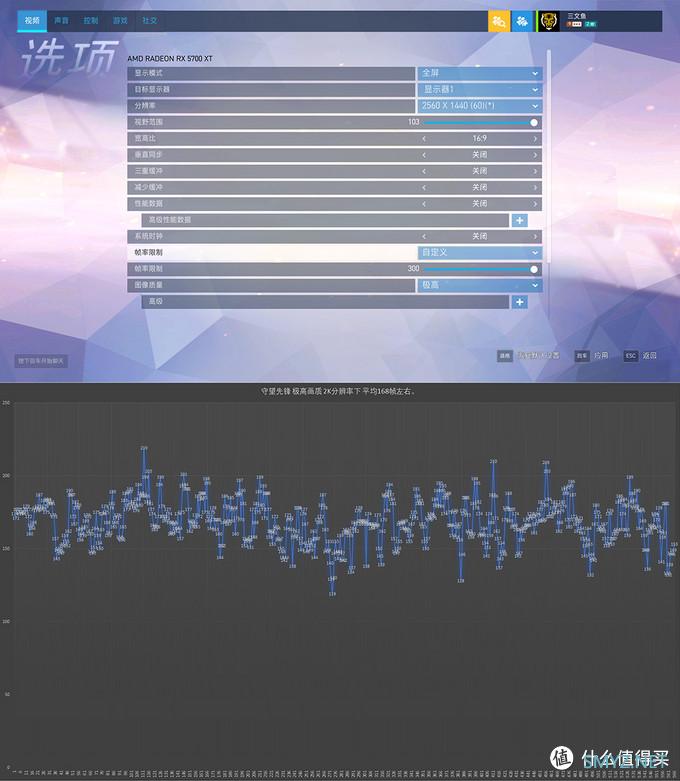

守望先锋 极高画质 2K分辨率下 平均168左右。

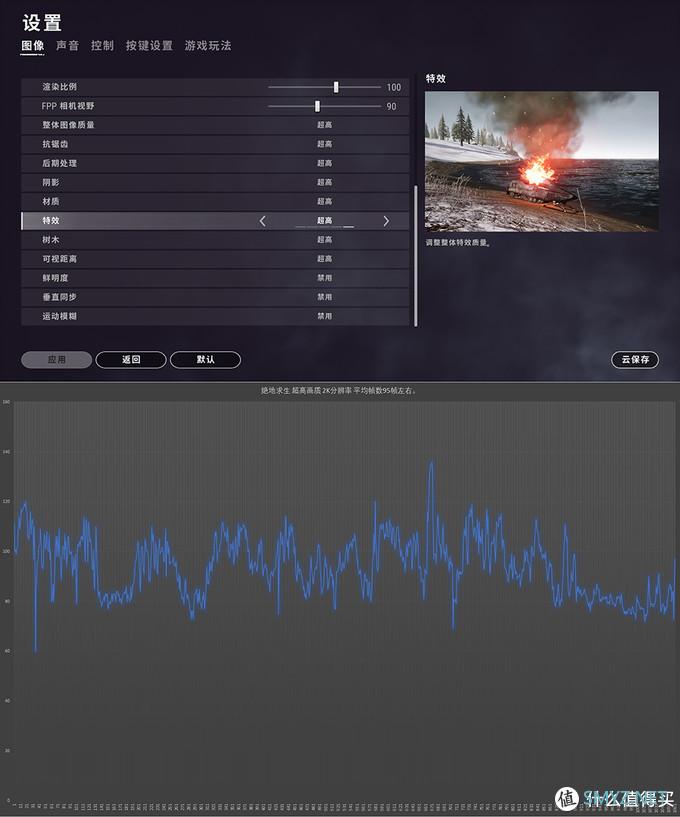

绝地求生 超高画质 2K分辨率 平均帧数95左右。
实际这台主机是在年初的时候搭建,刚好那会年底比较忙没空写,赶上这个春节这么长的假期,整理出来给大家参考参考,祝大家健康平安,祖国加油!武汉加油!那么以上就这次装机体验的全部内容,如上所述仅代表个人观点,希望可以给大家做个参考吧,谢谢您的浏览,也欢迎大家留言交流。
