小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。点开这篇文章的，应该都是对家庭网络的体验有要求的人。如果不是很在乎体验，那么找个靠房屋中间的点，布上网线、接上无线路由器，平时用wifi上上网就够用了。
弱电网络规划的几个原则：
1.适度超前、适度冗余。既要追求良好的体验，也要在自身经济承受范围内。
2.广泛分布，集中管理。统筹考虑所有弱电设备，但为了便于管理，要有集中的汇聚点。
3.有线网络保证每个房间都有接口。
4.无线网络不仅要覆盖全屋（特别是对于喜欢蹲坑的），而且要保证全屋的信号都良好。
于是，带着这几个原则，主要学习并参考了以下大佬的文章
：
1.弱电规划的入门教程1，侧重网络结构的整体思路
普通家庭装修网络结构&实施的经验和建议上次写了自家的网络结构，感谢大家的捧场。现在每天都看些原创和讨论，看到很多人对装修的时候怎么整网络很迷惑，所以写下自己装修和使用的经验。自家是普通平层，房子不大，所以这次写下普通平层的网络装修，有大咖的话可以讨论下，给要装修的人一些经验。别墅什么的买不起，没有考虑过怎么整。一、网络装修的原则：由于普Dreamzl| 赞185 评论238 收藏2k查看详情2.弱电规划的入门教程2，侧重点位和选型，可惜这位工程狗大佬只写了上篇就再无动静了......
#原创新人#工程狗的帝都蜗居装修规划篇一：家庭布线规划小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。前言友情提示：全文通篇手敲码字，拒绝复制粘贴。尽量避免艰涩的理论，直接捞干的。面对无良奸商的大坑会特殊提醒别上当。需要直奔主题的请重点关注每一节的黑体字“结论”内容。作为一名混迹张大妈多年的工程狗，希望本文成为贪婪索取之后的暖暖的榕| 赞404 评论604 收藏3k查看详情3.关于无线网络方案的选择
想让全家网络覆盖无死角？小白也能轻松搞定的Wifi无缝漫游网络方案你值得拥有！一、Wifi无缝漫游网络介绍由于关于Wifi网络科普的文章有很多了，我这里仅对相关内容进行了整理，以下内容部分引用了百度百科及网络内容1、什么是无缝漫游？百度百科：当网络环境存在多个相同SSID的AP，且它们的微单元互相有一定范围的重合时，无线用户可以在整个WLAN覆盖区内移动，无线网卡能够自动发现liuspy| 赞497 评论304 收藏4k查看详情4.值得参考的实战
我的弱电装修方案---实用为主小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。IT民工一枚，为了小孩上学落户，16年底购置白坯二手房一套，没钱装修空置一年，2018年初才开始装修，目前已完工。房子顶加阁，房产证面积163平，下层套内面积在98平左右。因为装修前置时间比较长，所以有比较多时间思考装修需求chenxu1982| 赞238 评论301 收藏2k查看详情5.里面的坑3，是关于设备层级的优化思路，对我启发很大。
家庭组网心得 篇1：避坑指南【写作说明】：之前写了qBittorrent和软路由什么的。回复的兄弟挺多，有问题的也不少。想着说说硬件组网心得吧。其实系统的建立才是最重要的，跟一个城市的道路规划一样，路再宽，但是前期规划的道路不合理，某些地方道路过不去，或者后面一个交通网都是大路，但是前面到主干道的交通网只有一条小路，你还是得堵losthun| 赞75 评论79 收藏436查看详情6.家庭影院的布线教程
来自专业弱电工程师的干货分享——八千字详解常规家庭影院布线那些事小编注：想获得更多专属福利吗？金币加成、尊享众测、专属勋章、达人福利任务你想要吗？如果想要，赶紧来申请认证站内生活家！猛击此链接啊~终于写到了我专业方面相关的主题了（画外音：你等会，你的专业不是秀恩爱吗）。尽管这大半年来，我在张大妈上的发文以游戏、软件、分享生活为主，但实际上我的工作，可以称得上是一普通奶爸| 赞806 评论597 收藏7k查看详情

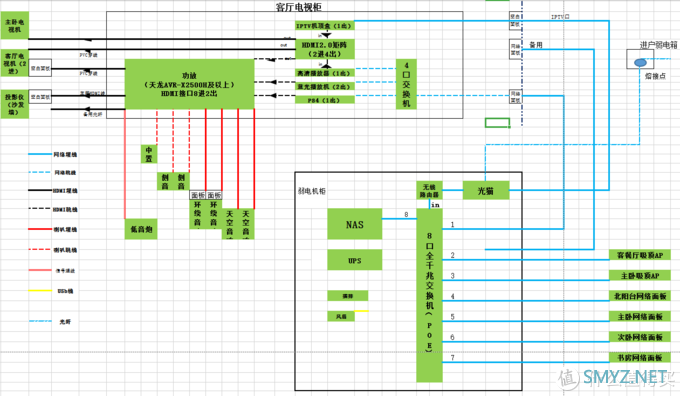

经过一番折腾，最后本人的弱电网络规划如下：
本人的弱电网络规划
下面我们一点一点来抠：

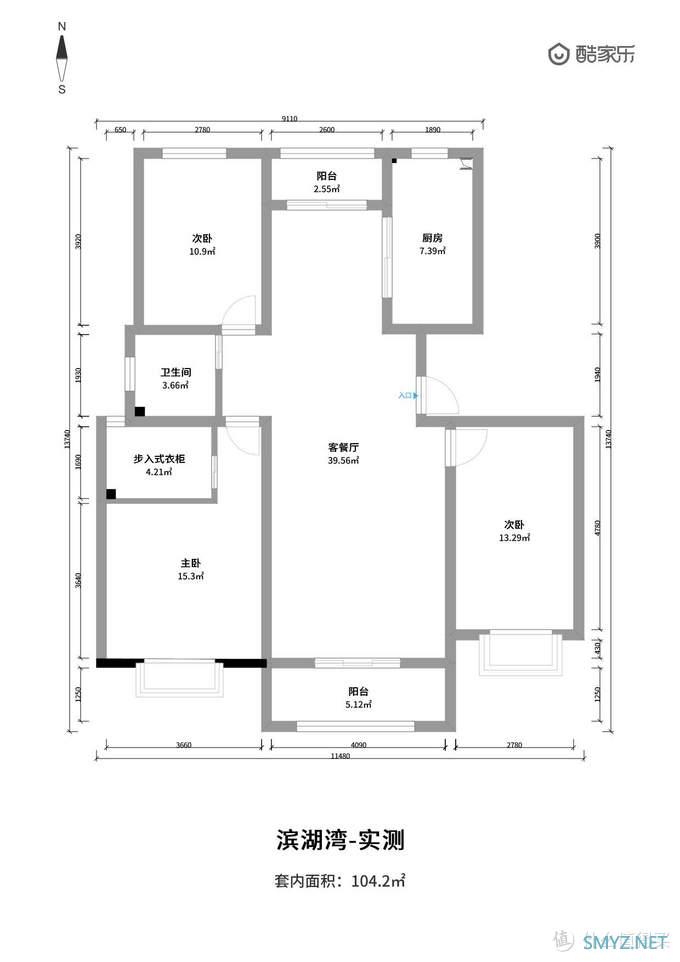

首先附上我家的户型图。
户型图
一、全屋六类网络设备。
按照适度冗余原则，全屋采用六类（千兆）网络设备，包括六类非屏蔽网线、六类水晶头、六类网络模块、六类面板、千兆路由器、千兆交换机等一系列环节。这个遵从木桶原理，千万不能有任何一个环节是短板。
根据大妈上的各类教程，六类网络采用标准的连接方式，才能发挥最大速率，也比较美观整洁。即：
①弱电机柜侧：机柜设备→六类成品跳线→配线架→预埋网线+自制水晶头
②终端设备侧：预埋网线→千兆免打模块+千兆网络面板→六类成品跳线→终端设备
③监控、吸顶AP等设备：为了美观无余线，预埋网线+自制水晶头，直接挖个洞。
个人认为，以上标准不必盲从，因为在实际操作中常常受到各种具体限制，所以都直接“空白面板+网线+自制水晶头”的实际影响也不大，也节省成本。
二、网络汇聚点
在北阳台处设置一个机柜作为汇聚点。包括光猫、路由器、交换机、NAS、UPS等设备全在机柜里。这里的路由器屏蔽了无线功能，仅作为光猫拨号使用。交换机要选择有POE网口的型号，便于为AP或者监控摄像头供电。

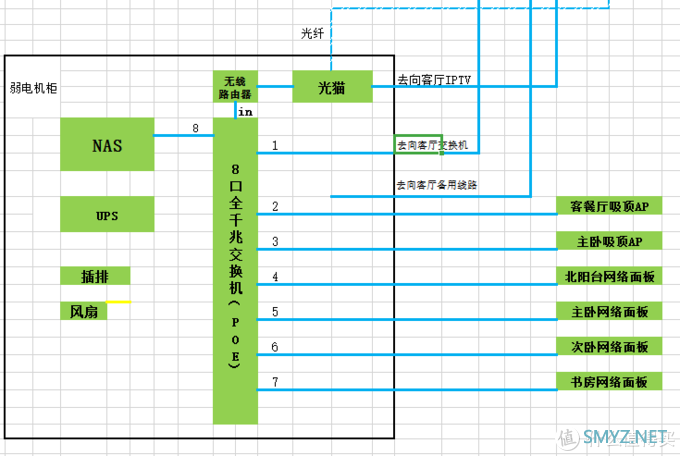

1.各类设备的连接方式
在“对NAS数据有需求的设备与NAS之间的线路不要经过外网主线路”的前提下，进行布局。所谓的外网主线路，是指路由器与交换机之间连接的网线，交换机下的所有设备与外网连接都要经过这条线路。这样能够保证在NAS与其他设备进行内部数据交换时，不影响外网网速。对这个原则不明白的，可以再看看上面第5篇文章里“坑3：局域网数据交换占了你的上网速度”的描述。
经过粗略实测，我使用电视盒子，通过无线路由器的5G信号，读取NAS中的4K高清影片，路由器的平均流量值在8000kb/s以上，即时流量有时可以达到9000kb/s以上。也就是说六类网络100M/S的速率，在观看高清影片时很可能会被完全占据，一定程度上肯定会对外网网速产生影响。特别是如果你玩网络游戏受不了延迟的话，更要注意这一点。
2.进出弱电箱的主要有以下线路：
①光纤熔接延长线：我家的入户弱电箱在客厅处，由于汇聚点在北阳台，所以在装修时，提前在弱电箱—机柜之间部署一条光纤线的预埋管。在宽带报装时，会要求服务人员进行光纤熔接，把入户光纤延长至机柜。
②去向客厅的有3条线路：IPTV网线1条、主网线1条、备用网线1条；
③去向主卧、客卧、书房和北阳台分别设置一条网线；
④去向2个AP点位的网线：客餐厅走道吊顶上（靠近整个房屋的中心）和主卧的角落各放置一个吸顶AP。
3.这里重点说说无线网络也就是2个AP点位的部署思路：
关于无线网络，考虑过很多方案。其实当前的各种无线设备，在无墙壁的情况下，较好地覆盖全屋应该没什么问题。问题就在于墙壁，经过实际生活中总结，一般无线信号隔一层墙壁还是可以的，上网体验差别不大，但是两层墙壁基本就瘫痪了。除了正常上网外，无线网络的强信号覆盖，是避免智能家居、智能网关频繁掉线的有效措施。
①单个无线路由器：单用一个无线路由器，放在房屋中心，是可以实现全覆盖的，但是边缘的信号强度就没法保证了。
②组mesh：各类mesh设备说白了就是若干个无线路由器组网，在布置上很难兼顾美观、占地等因素。
③AC+AP：一开始想到的是用AC+面板AP，因为面板AP美观、隐蔽，还可以兼顾有线网口功能。但是找来找去好像只有TP-link有比较完整的AC交换机+面板AP的组合，然而对TP-link的稳定性没有信心。后续又了解到，面板AP由于受形态的限制，其散热、性能都有很大局限，使用体验可能并不好。后来想到，用UBNT的软AC+吸顶AP方案。布局如下：

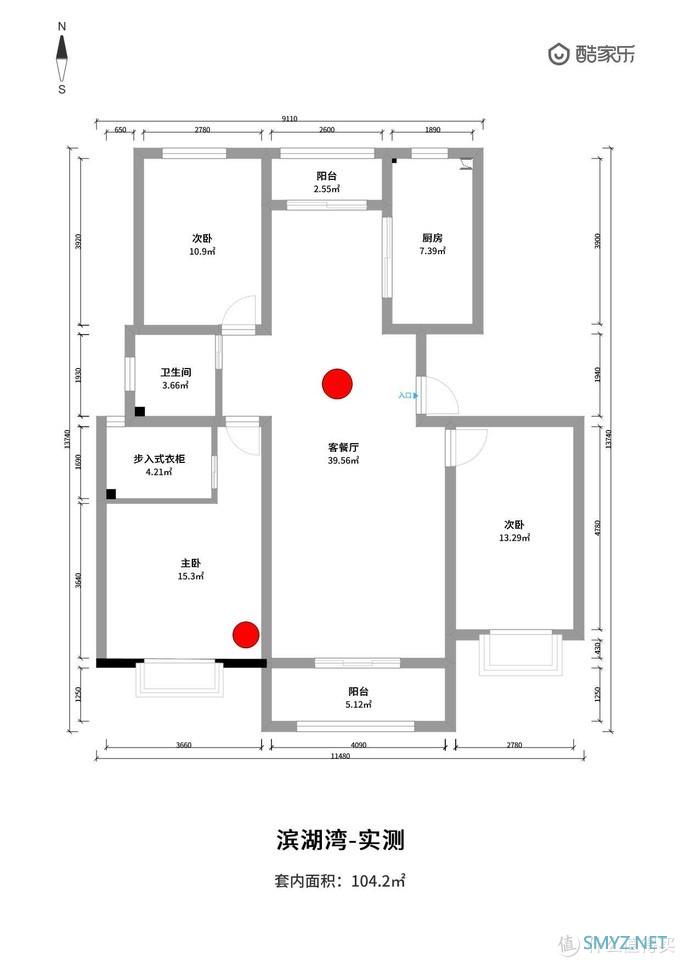

AP布局
全屋中心的吸顶AP选择高端一点的，覆盖全屋一层墙内的点问题都不大。
主卧由于还隔着一个衣帽间，而且智能家居设备相对多一点，趴在床上上网的时间也多，所以信号需要加强一点，因此在角落增加了一个吸顶AP。
三、客厅电视柜
客厅电视柜是仅次于网络汇聚点的设备密集的地方，与此同时，客厅电视柜也是家庭影院信号线的汇聚点。

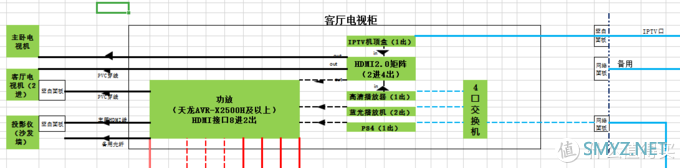

客厅电视柜网络
从网络汇聚点到客厅电视柜，共有三条线路。一条是IPTV专用的，一条是供客厅设备使用的，还有一条是备用的。客厅用网设备集中，备用线路一定要有，以防万一。IPTV线路和备用线路没什么可说的，供客厅设备使用的这条网线，从网络面板出来以后，接到4口交换机，然后分别连接高清播放器（电视盒子）、蓝光播放机、PS4等设备。
剩下就是家庭影院信号线的天下了
一般情况下高清播放器（电视盒子）、蓝光播放机、PS4等设备都会用到家庭影院。但是用电视盒子看个新闻的时候，其实没必要开家庭影院。所以上面的信号连线图有点复杂了，其实是属于自己折腾自己。生活还是要简单一点，所有后来进行了如下简化：

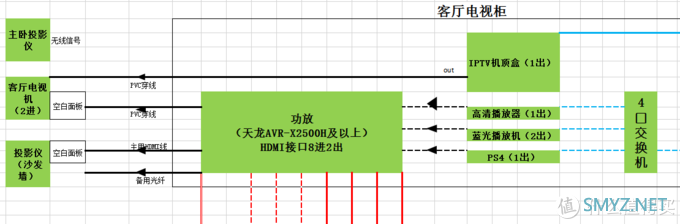

简化后的客厅电视柜网络
简化的内容主要有：
①主卧不再布繁杂的有线信号了，用5G无线信号看4K高清影片其实也是妥妥的，况且全方位体验影片主要在客厅，在卧室看影片的时候比较少，属于听个响、看个影就行。
②IPTV看个新闻，直连电视，不经过功放了。
③腾讯视频、优酷视频等在线视频，一般直接通过电视机原生系统看，不经过功放了；如果想要经过功放，就用高清播放器（电视盒子）看。
至于音箱信号线的布线，图中是5.1.2的结构，这里就先不展开说了。
最后，附送无线WiFi访客网络的设置方法一篇，与网络规划无关，但有必要了解。
