2019年底，为了让大伙享受DIY的乐趣，光头哥开了单价49.9元“焊武帝套件”的车，焊武帝顾名思义，就是需要焊接的套件，提供87配列外壳、定位板、PCB，不提供数据线、轴和键帽，由键盘爱好者自行焊接组装。此套件采用TYPEC键线分离模式，仅支持有线单模，PCB仅支持三脚轴、提供两脚灯珠孔位、不支持热插拔轴座。我们就可以准备好自己喜欢的轴进行焊接，喜欢背光灯的就加灯，然后上合适的键帽即可组成。
作为一个入门级键盘爱好者，我还是需要买两把套件来体验一下的。下单时间2019年11月22日，到货时间2020年1月16日，光头的东西都是期货，需要小赌一把，值得等。
外观展示

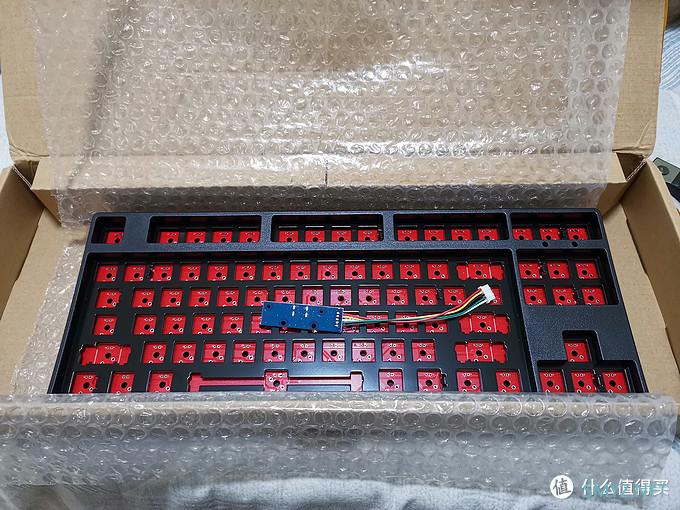

简单开箱：一个套件一个包装盒，开箱套件由气泡袋包裹，拆开气泡袋能看到外壳、定位板、PCB、键线分离模块。

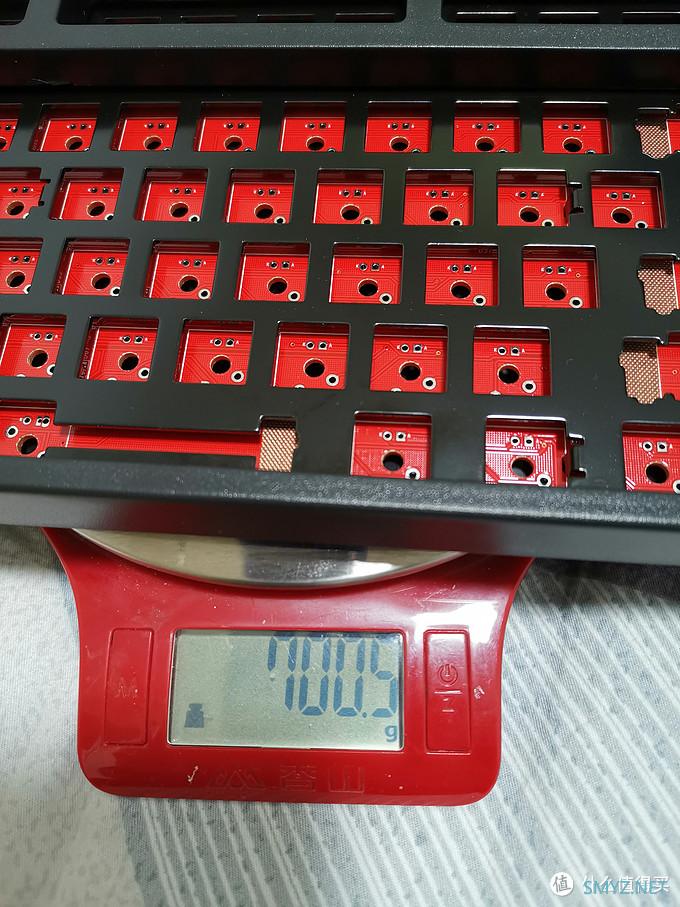

套件净重700克，一斤多↓↓↓

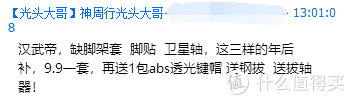

感觉少了什么东西：卫星轴！看了下群消息，看来我不是一个人。9块9补卫星轴，送键帽，拔帽器拔轴器，这波不亏。
拆解测试
引用备注：后续操作参考了B站网友（G轴群友）的视频《50元超值！！！汉武帝套件机械键盘组装教学》我还好还有备用卫星轴和脚贴，可以直接开搞。

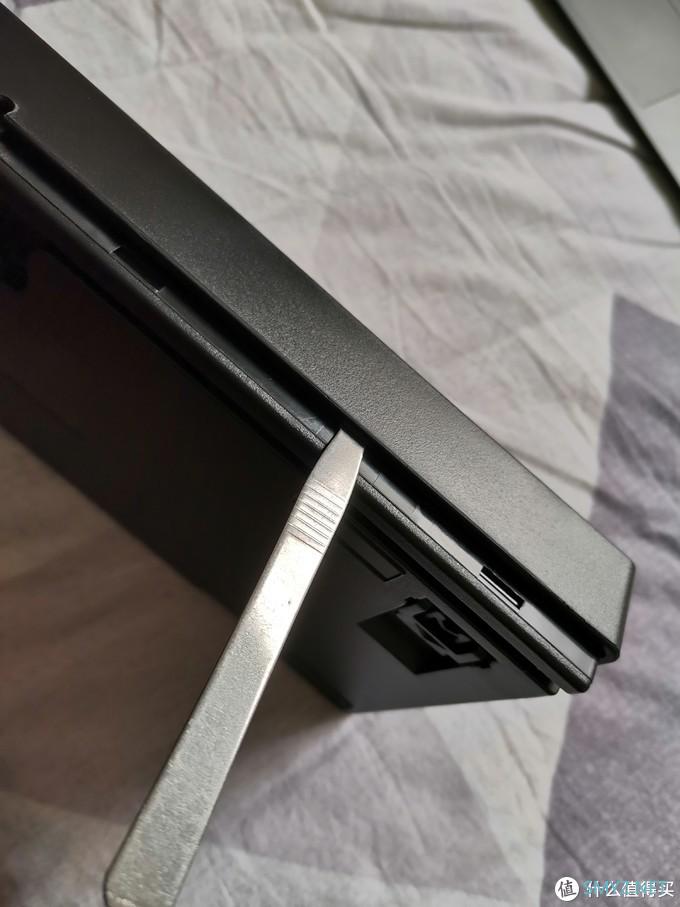

焊武帝外壳没有螺丝，全部卡扣封装，需要使用撬棍撬开。

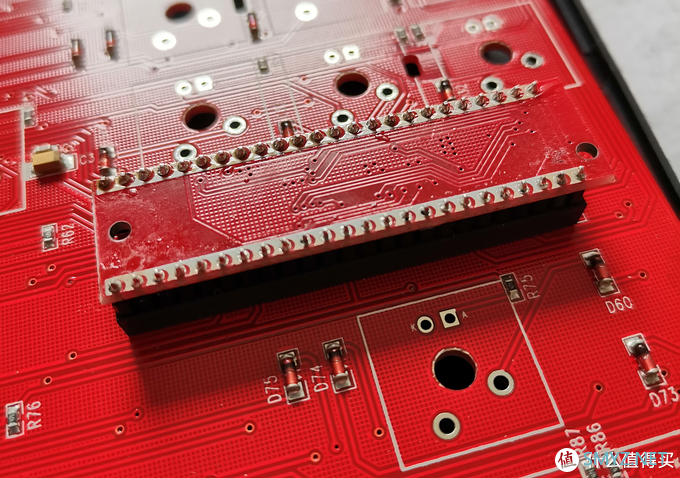

检查主控，焊点正常，如果有虚焊需要进行补锡。

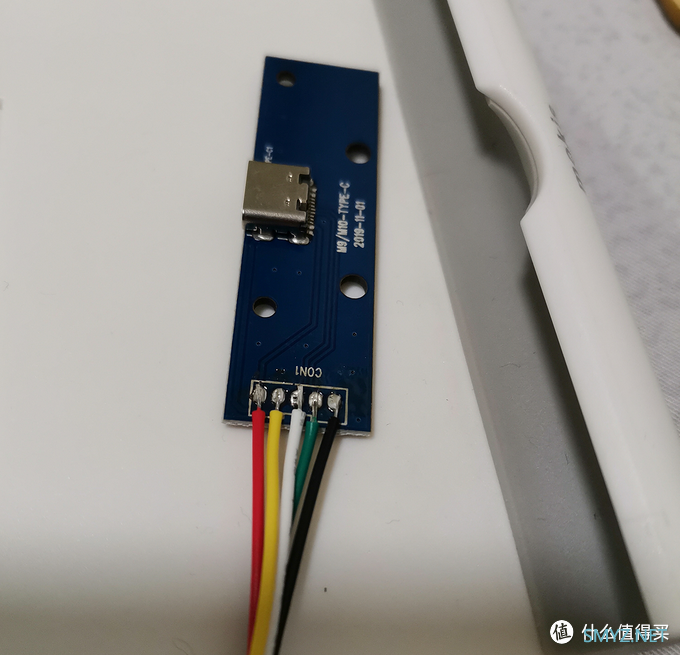

检查键线分离模块，有些线头看起来焊接不稳，如果有虚焊或连锡需要修复，虚焊可以在烙铁头上粘点锡补上去，连锡可以涂点松香分离。
出厂焊接不一定稳

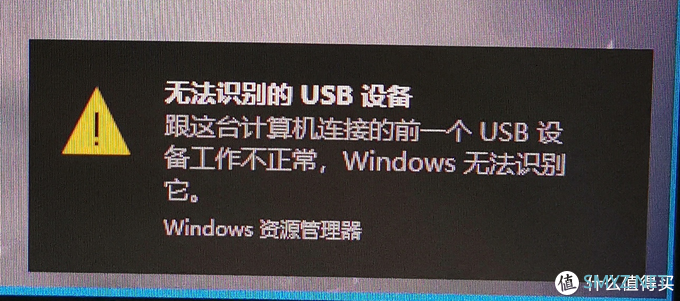

随后检查线序，检查线序！如果线序不对严重可能导致主控烧坏，轻度现象是连接电脑不通，就像下面这样↓↓↓

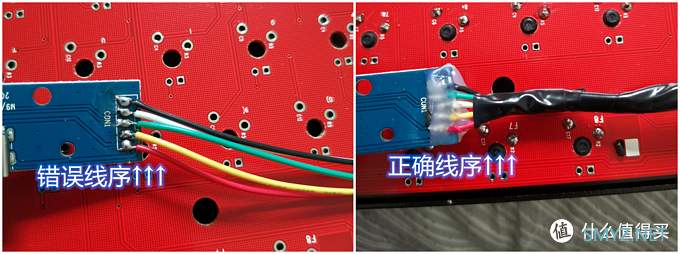

很不幸，到手的其中一把套件线序是错误的，绿、白两线焊接反了，此时需要把两根线调个顺序↓↓↓

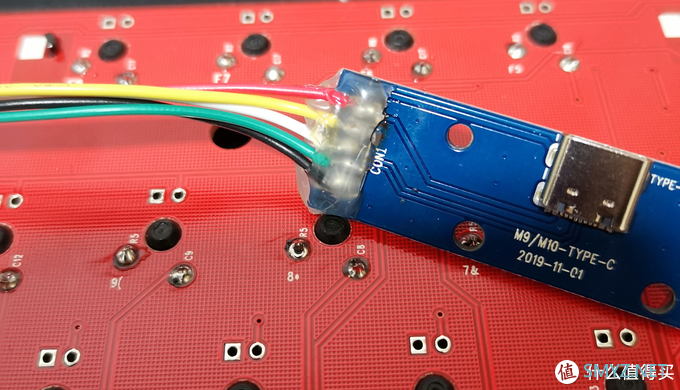

修复之后可以弄点热熔胶加固↓↓↓

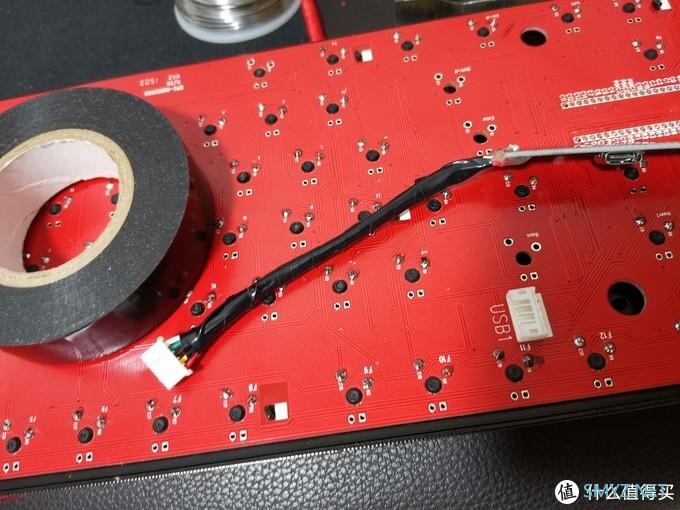

键线分离连接线使用胶布缠一下，家境贫寒将就一下，有材料的可以用热缩管↓↓↓
把分离模块接入到主板，另一端插上TYPEC数据线连接电脑测试是否能连通。

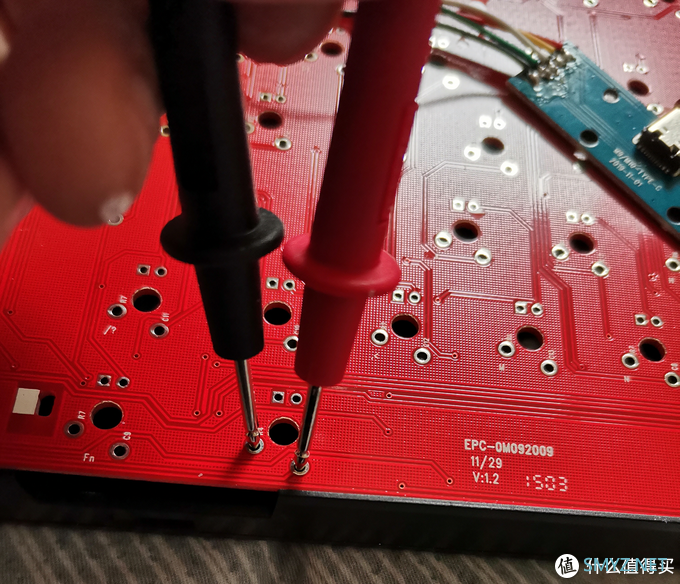

连接成功之后可以打开键盘测试工具（Keyboard Test之类），然后用镊子等工具对准两个焊点进行逐个短接测试，如果有不通的按键（FN除外）则需要搞清楚原因再继续。
短接测试
大键简单调教

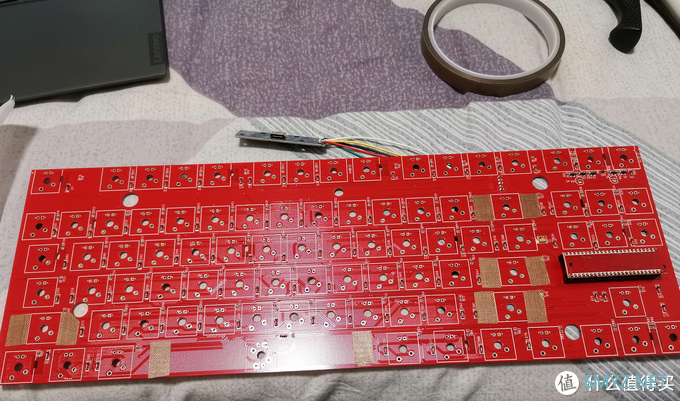

随后可以进行卫星轴的调校，在卫星轴接触PCB面贴上特氟龙胶带，

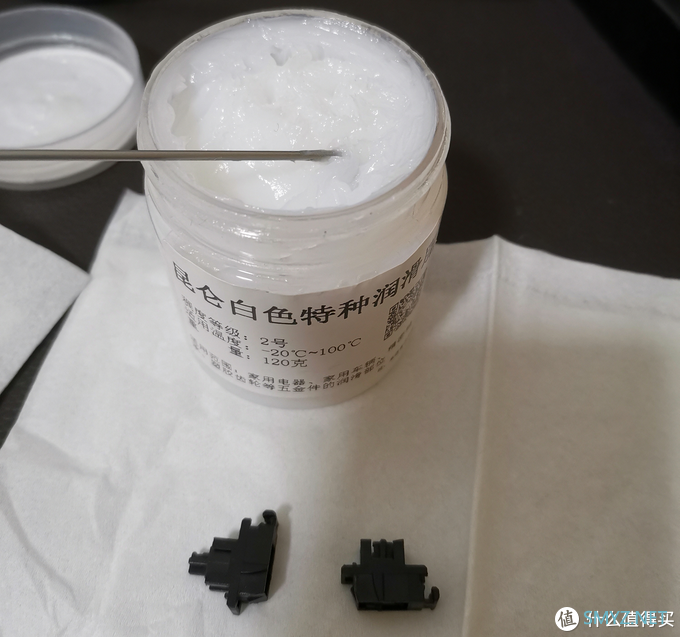

卫星轴钢丝打上润滑脂，没什么好说的，昆仑二号润滑脂便宜好用↓↓↓
焊接思路

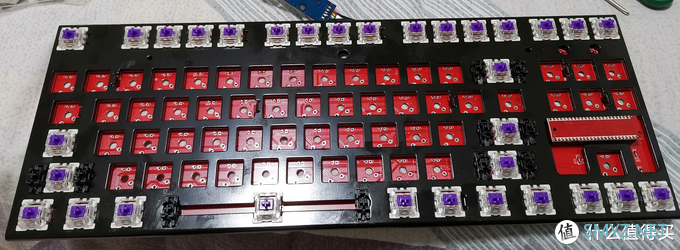

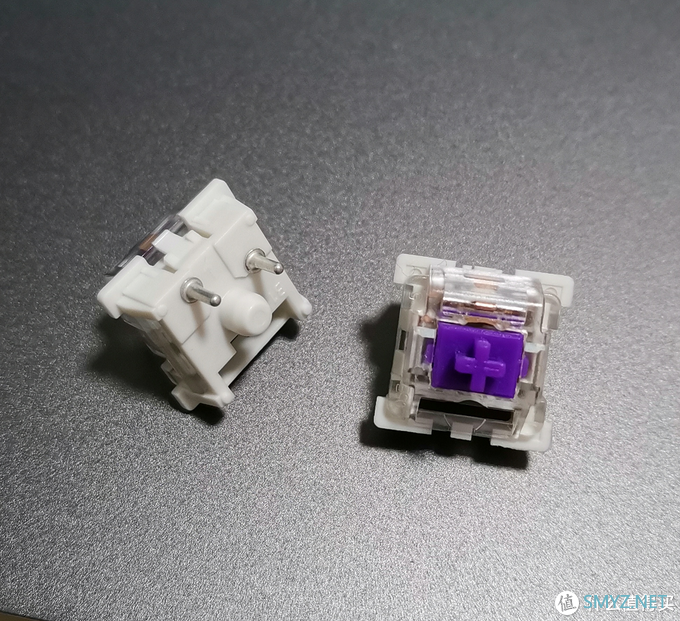

定位板扣到PCB上，安装卫星轴，定位板四脚先焊接（固定作用）。这次使用的是高特紫轴，带套筒防尘，段落无声，重茶。
固定成型之后把定位板上的金属卡扣用剪脚钳掰弯卡好↓↓↓
灯珠避坑

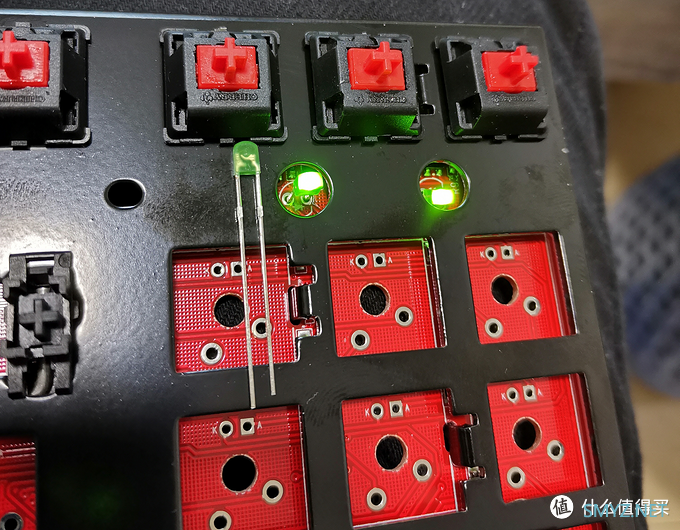

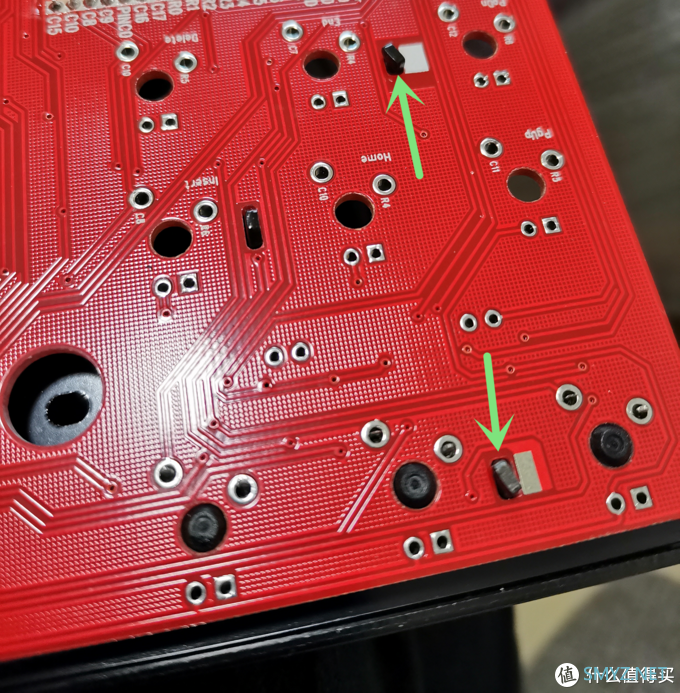

灯珠分两部分：右上角的两个指示灯和按键部分的灯珠，注意这两部分的灯珠正负极是反的！！！我的第一把键盘指示灯就是装了，然后拆解更换还把ScrLock指示灯焊盘搞掉了
。下图灯珠摆放位置是正确方向，左长右短（左正右负），别装错↓↓↓
第二把键盘正确安装方法

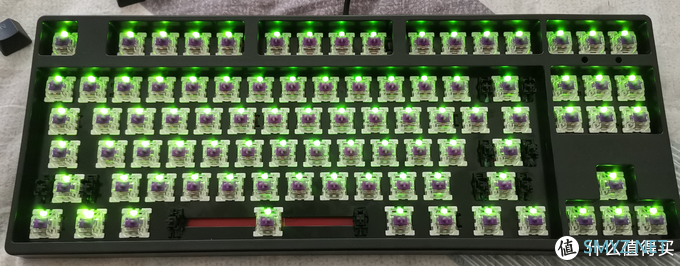

按键上的灯珠与指示灯是反的，左短右长（左负右正），我的运气不错，灯全亮。

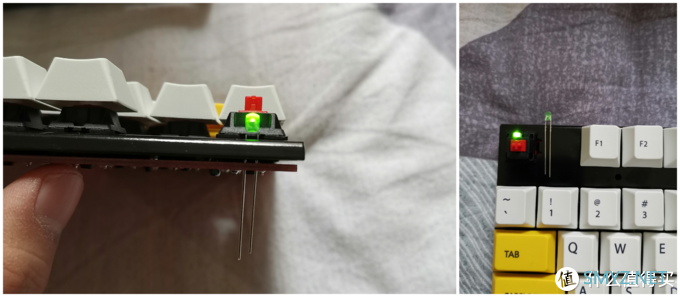

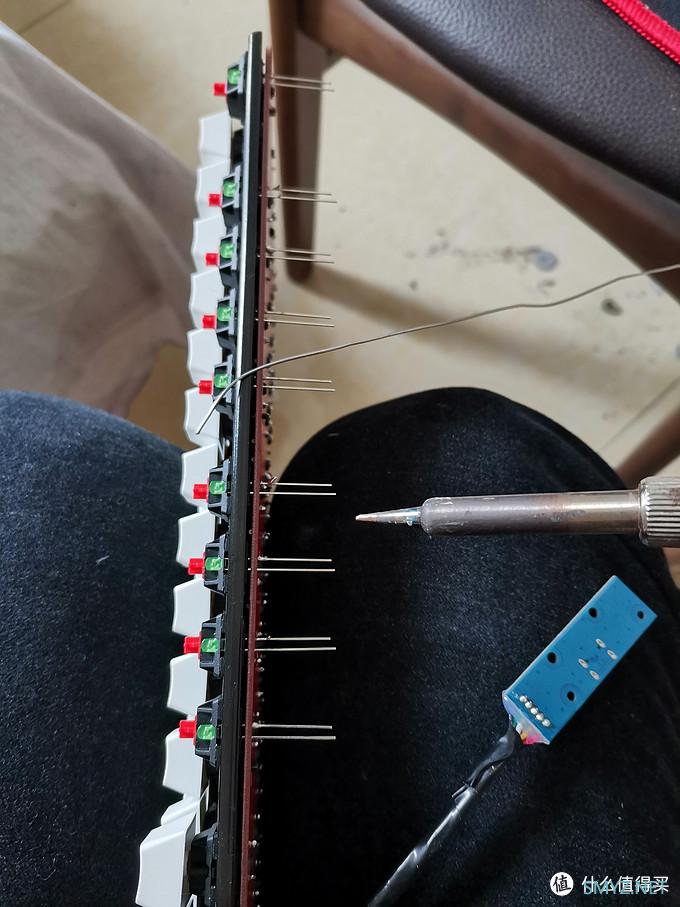

另外，焊接灯珠方面，我发现掰弯了焊接虽然效率高，但是后续要拆解可能比较麻烦，我现在尝试这样横着固定焊接（还有什么更实用方法欢迎指教）↓↓↓
收尾

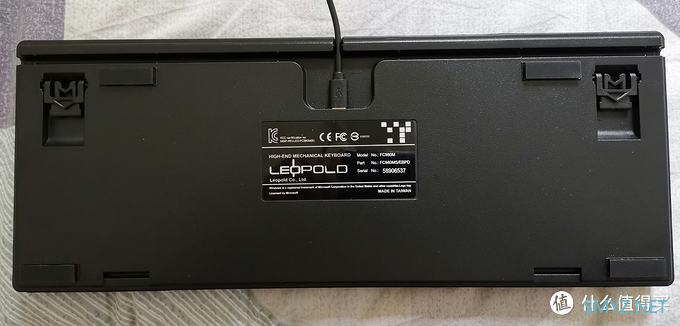

安装好外壳，背部贴上脚贴，还可以贴一张标贴，比如下面这样↓↓↓

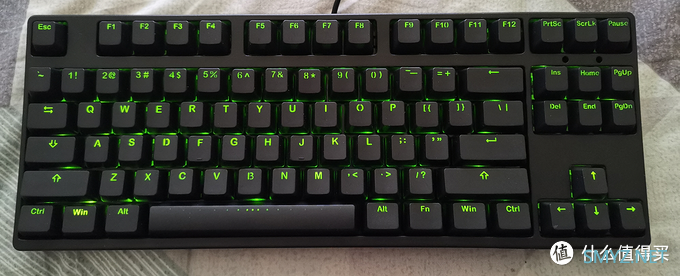

随后上键帽，键帽也是从光头哥那购买的，IKBC PBT透光键帽，不打油不掉字，透光效果也挺好，最终效果就下面这样↓↓↓
使用感受
这把键盘组完不久就卖给附近的一位咸鱼网友了，不过我也简单体验了一下，说下感受。首先是灯光，通过FN+方向键控制，每个方向键都有其作用，比如FN+↑是加亮，FN+↓是变暗，FN+→切换灯效。WIN键亮需要FN+WIN。灯效很少。

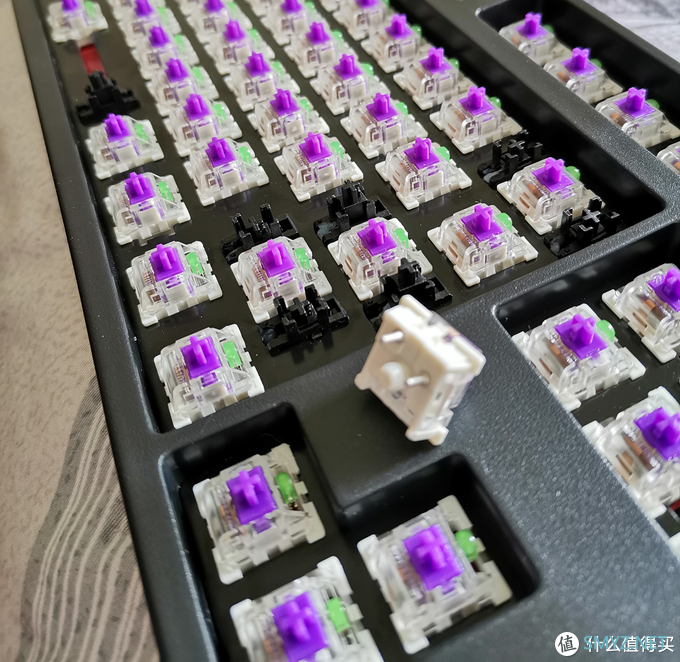

然后就是轴体手感，高特紫轴，名不虚传，有段落感，手感不差。高特紫轴外壳非常难拆，我只是通过下压轴心对导轨进行了简单润滑。如果轴体能保证长寿命，那么我觉得这是非常值得购买的无声段落轴，价格相当便宜，防尘带套筒很不错啊！
总结
首先这套件价格挺便宜的，外壳·、定位板质感也不差，有分量，50块钱就能享受DIY乐趣，值得拥有。
然后说下缺点，焊武帝套件可能会遇到瑕疵，比如我的一把套件键线分离线序就焊错了，有的群友反馈遇到连锡或虚焊的情况，组装前务必逐步检查。
其它就没什么好说的了，喜欢就去体验吧。如果自己没动手能力，也可以咸鱼看下有没有成品，代组呀什么的。
