新手小白修复路透社机械键盘——超详细QMK刷机教程（2）

小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。创作立场声明：上次那篇文章是我第一次发帖，其实没写完，想着先发了回头再编辑，结果发布以后发现只能追加编辑。无奈只能再开一篇了……

上次那篇发布以后，评论好多人多不够小白，其实我觉得不是不够小白，而可能是我把过程步骤写的太细致了，反而让人觉得复杂，其实真照着做的话，应该还是很全面的吧。

上一篇传送门《新手小白修复路透社机械键盘——超详细QMK刷机教程》

首先在PCB上找出每组按键对应的导线，原则上，两块PCB上都有负责竖向按键的7根导线，上半部分有三根横向导线，下半部分有4根横向导线，正好对应之前的7X7布局。横向和竖向的导线都确定好以后，就按照之前编辑固件的时候设定的顺序，把相应的导线连接到开发板上就可以了。图中浅绿色的导线就是之前修改PCB后补上的线路。

如何确定哪根导线确定哪组按键哪？这个就涉及到最基础的万用表使用方法了，虽然叫“万用”，但是用来测定按键联通关系的话，只要用万用表的一个功能就可以了。把万用表拧到测定电阻的档位，然后用万用表的探针，一头碰触导线，一头碰触轴体针脚的焊点，显示电阻值为0，就说明导线和轴体针脚是接通的，否则就是没有关系的。这样一根根测定就行了，其实对于这种简单的电路，目测PCB上的印刷导线走向，也能大概猜出对应的导线。可能我说的多了，反而给人感觉比较麻烦，其实具体操作起来，没有看上去那么难。在机械键盘的改造中，万用表测量线路是否连通，是一项必要技能，所以一定要掌握。

比对之前的这张图，将被上下两块板分割的线路接通。

通过测量，将被电路板分隔的竖向走线连接到一起，可以直接针脚到针脚的飞线，但是这里本着尽量保持原有硬件的原则，将所有走线都由PCB上的数据线插口引出，这样做也会使改装后的效果看起来更整洁一点。

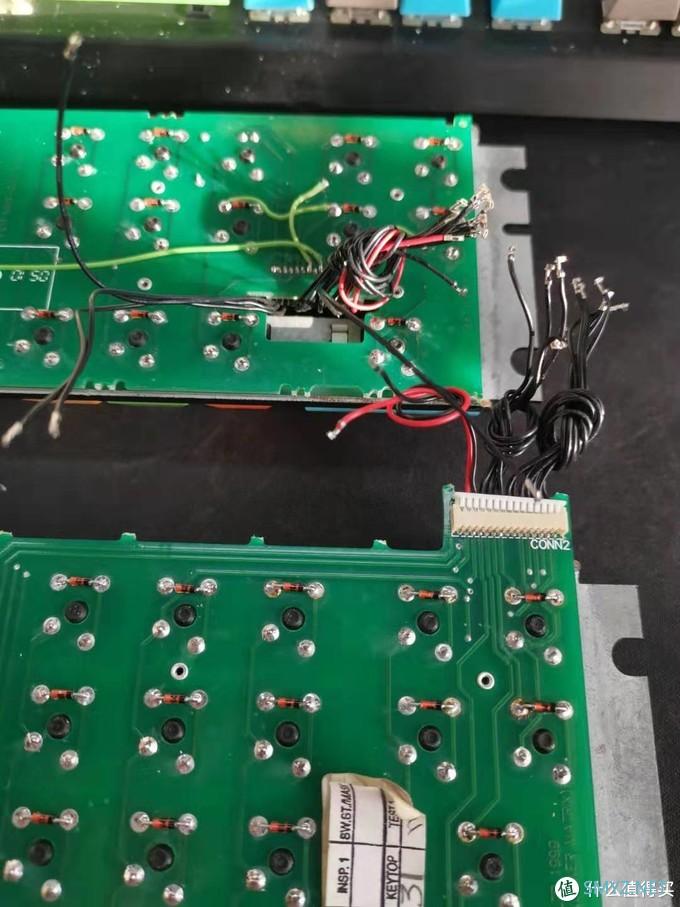

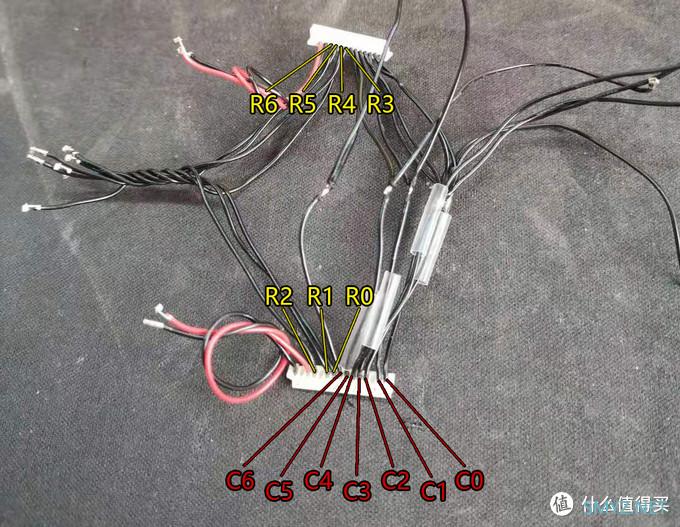

如下图，将上线PCB对应的竖列的导线连接到一起，然后再在连接的导线上引出一根导线，引出的这根导线要去连接开发板。横排按键的7根导线直接连接到开发板上就行了。下面红黑的两根导线是小键盘指示灯，红正黑负，这个线色定义基本是通用的所以在改装导线的时候，直接将红线移到LED的正极上，这样不容易混淆。上面那一组红黑导线是之前PCB上空余的一个指示灯，还没想好干什么用，而且编辑固件的时候也没有给他指定针脚，所以就先空着吧。

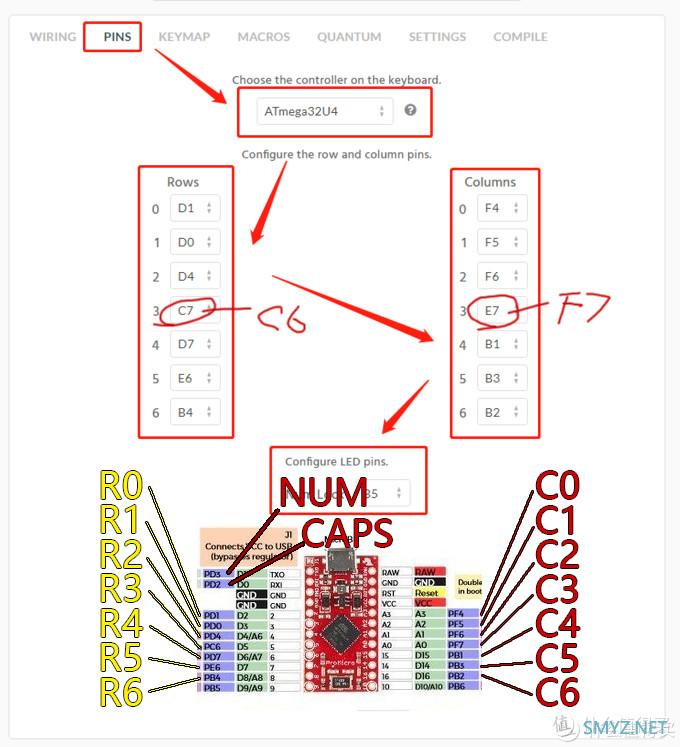

查好导线对应的按键行列以后，再对照之前在kbfirmware上PINS页面设置的行列与针脚对应的编号，以及针脚编号于开发板针脚对应，以确定具体哪根导线焊接到开发板上的哪个针脚，这里需要转换的次数比较多，建议提前做好记录，然后再对照焊接。

在重新制作针脚对照图的时候，发现之前指定针脚的时候有两处错误，然后小键盘指示灯赋予的针脚位置不太合适，顺路给改到了离GND较近的位置，然后把后来补的那一颗LED赋予大写指示灯的功能。幸亏之前保存了JSON文件。修改好配置以后，再次保存JSON和HEX文件。

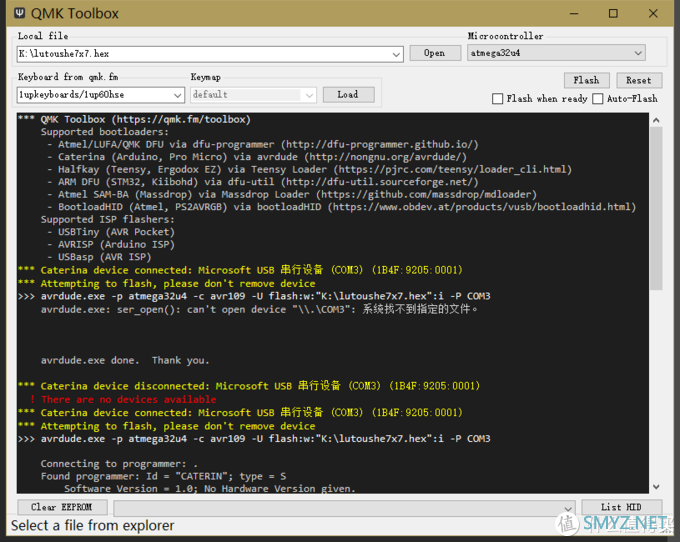

然后再次使用qmk_toolbox刷新固件。本以为已经驾轻就熟的刷固件操作，还是出了问题。

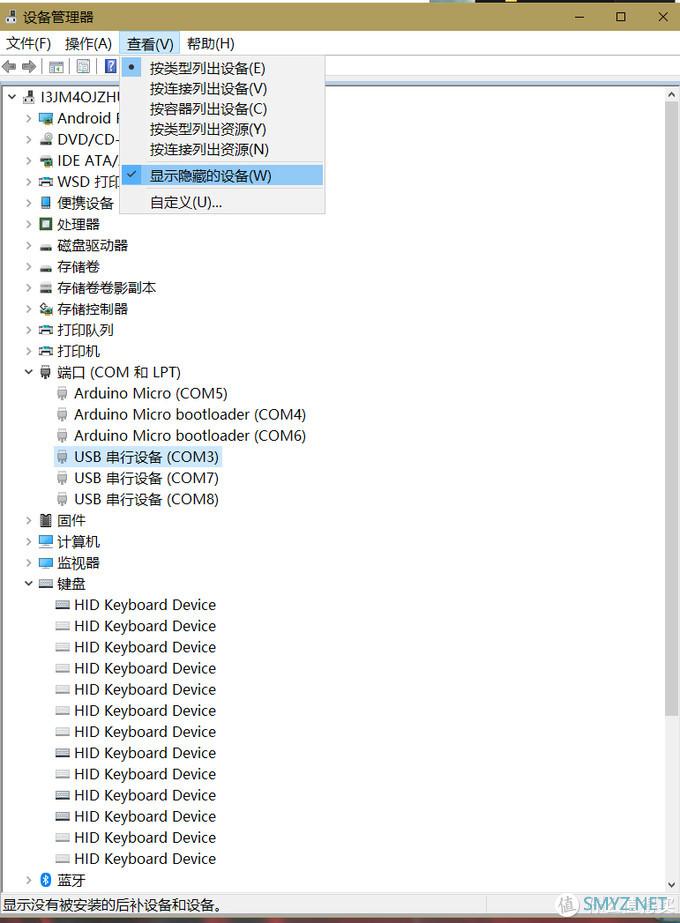

英文不好，搞不懂什么意思，只能瞎猜了，首先怀疑是驱动问题，所以打开设备管理器，选中“显示隐藏的设备”，然后看到端口（COM和LPT）中之前安装过的开发板驱动，全部卸载。然后再次运行install_all_drivers.bat，安装驱动，死马当活马医吧……

最后折腾了半天，终于重新刷写成功了，幸亏之前在开发板上接了个按键，方便双击RST，双击后，会有拔出USB的声音提示，然后观察qmk_toolbox窗口，会弹出一行黄色文字，这时点击FLASH。

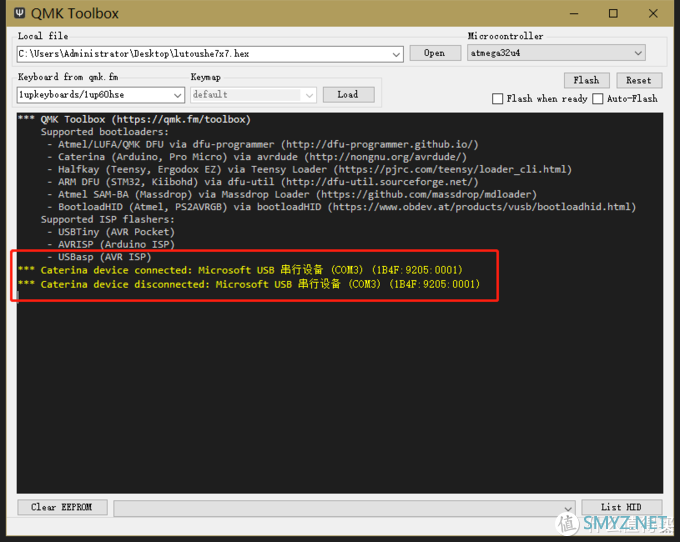

解释其中原理的话，我个人理解的就是，接上开发板以后，系统认出的是正常状态的开发板，如果开发板被刷成了键盘主控，那么系统识别的就是键盘。这时双击RST+GND，开发板的DFU模式被激活，相当于之前识别的键盘被拔出，所以先会发出一声拔出USB设备的提示音，然后系统重新识别到已经打开DFU模式的开发板，软件窗口上显示一行黄字，提示识别到设备的提示。如果这时候什么什么都不做，过8秒以后，开发板自动关闭DFU模式，这时系统会再次发出USB设备的提示音，然后QMK窗口会提示第二行黄色文字，如下图。出现第二行文字以后，就无法再对开发板进行固件刷写了。所以也就是像上面说的，如果要刷固件，一定要在第一行黄字出现以后，第二声提示音出现之前。如果还是不行，就多试几次……

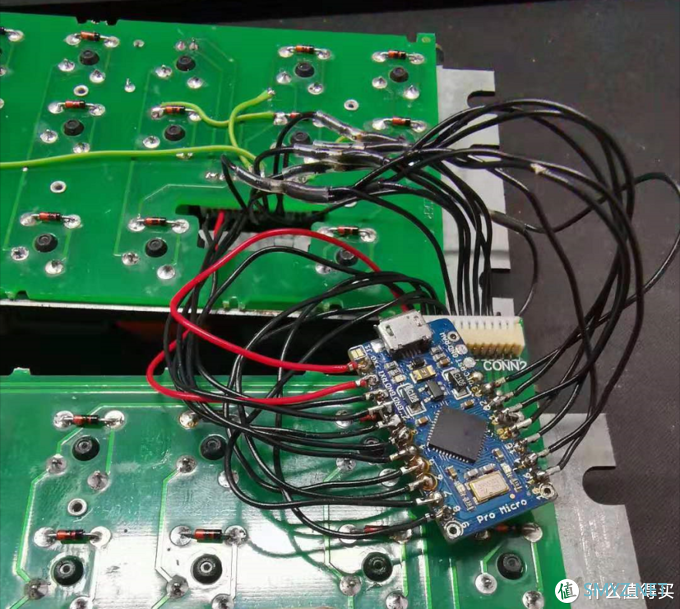

解决了一段小插曲以后，开始按照前面的针脚对位图，将导线连接到开发板上。焊接完成如下图，看上去乱糟糟的好像很复杂，其实都是同一个接线原理的十几次重复而已，也就是说，您只要知道其中一根线怎么接，就知道其他线怎么接了。事实上，改装机械键盘方面的很多工作都是这样的重复。所以在刚开始接触的时候，不要被那些繁多的导线吓退，其实都是重复而已。

然后满怀希望的把主控接到电脑上，一声清脆的USB提示音之后，按下按键，是的，没反应……真搞不懂为什么还有人质疑我小白的本质……唉！冤死！找原因吧！

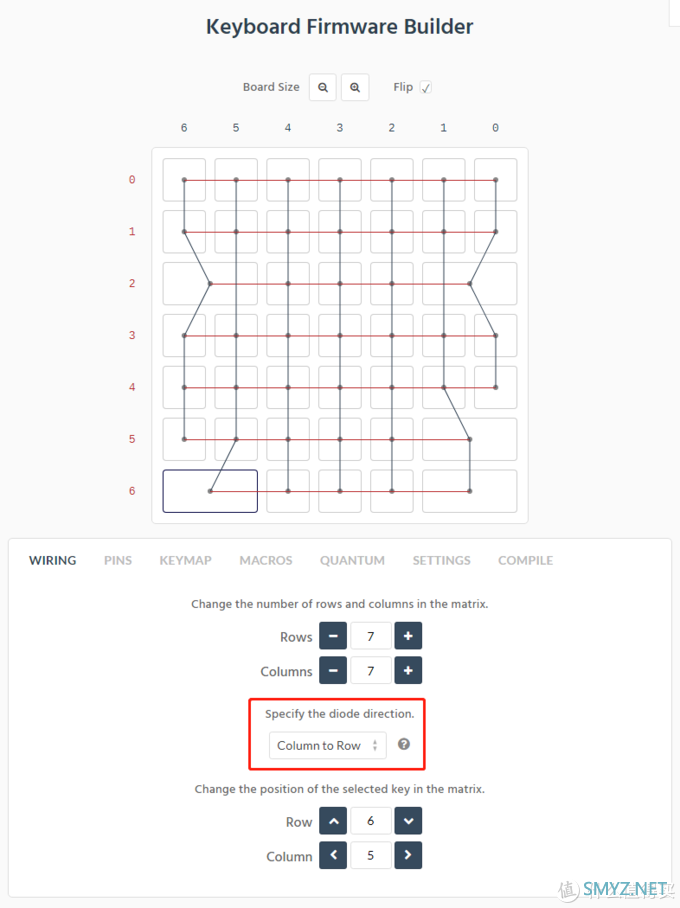

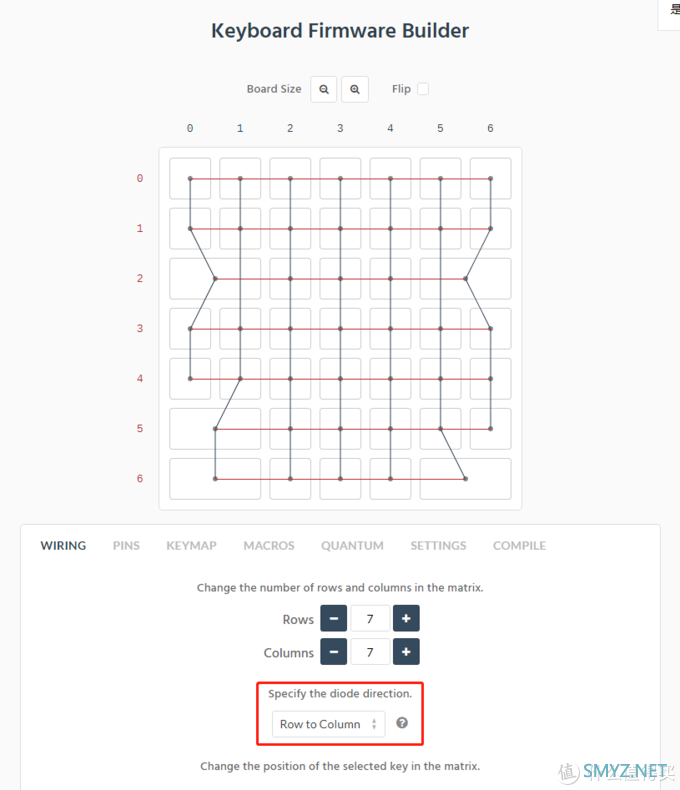

先检查接线顺序，没问题；检查固件设置，没问题；最终，我怀疑问题出现在二极管的设置出了问题，毕竟这些正负什么的，对于小白来说很容易搞反了，轴体后面的二极管接反了并不会烧坏什么元件……由于之前焊接二极管的时候是严格按照PCB上印刷的正负极焊接的，所以问题很可能出现在kbfirmware中，WIRING页面上的二极管方向的设置，将之前的ColumntoRow改成RowtoColumn，然后再次保存Json和HEX文件。然后再次用qmk_toolbox刷新固件……

这次终于按键可以敲出字符了……那一刻，我的内心已经被折磨的筋疲力尽……甚至都不知道兴奋了……

可是问题还没完，两个LED指示灯不亮。查了两天也找不到关于指示灯不亮的解决办法……唉……小白的苦，有谁知啊！！

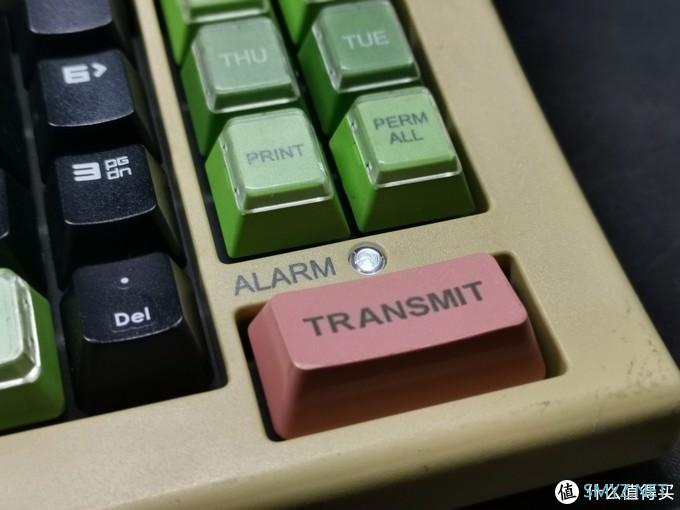

经过反复测试，发现固件设置时候指定的针脚是LED的负极，而LED的正极则需要接到轴体的针脚上，就此，键盘上的LED都可以正常使用了。测了下开发板上的电压，在2.5V左右，比白光LED的电压略低，所以亮度反而不是那么刺眼了，比较合适。

经过测试，又调整了一下之前设置的快捷键，这里更正一个上一篇的错误。

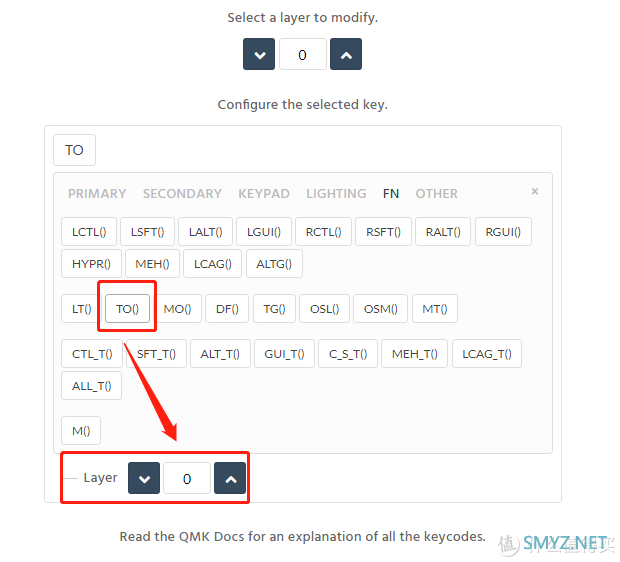

如下图，在上一篇中说到切换键层的键值是M()，这里是错误的，正确的切换层设置的键值应该是TO()，选择后，再在下面选择想要到达的键值层就行了。

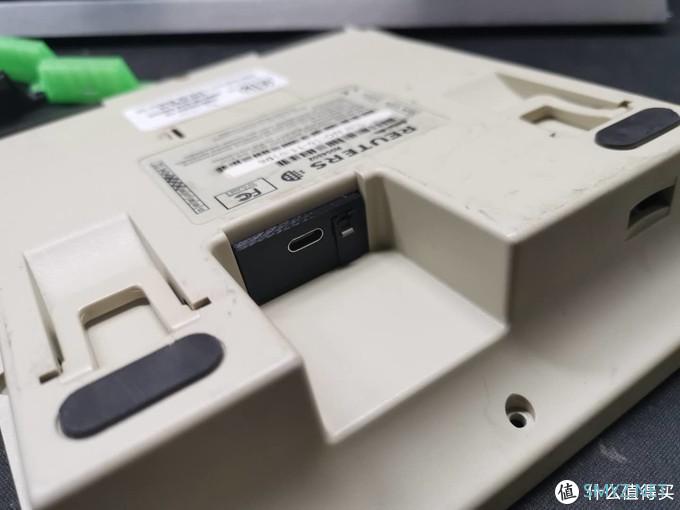

接下来为键盘做一个接口面板，由于线留的有点短，并且开发板上的插口比较脆弱，经常直接拔插，坏了不好维修，所以从开发板外接出一个type-c接口。

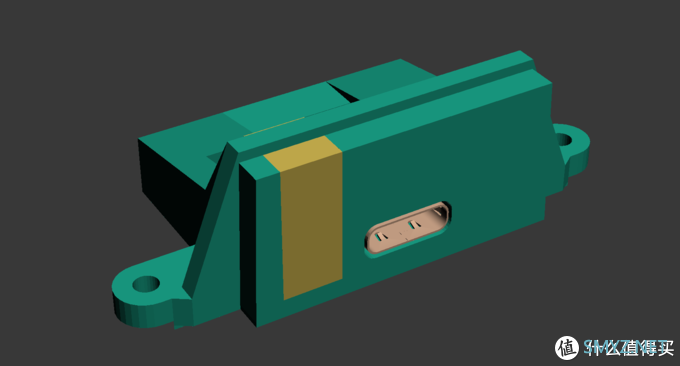

通过3ds max建模，3d打印出后面板接口。3DSMAX建模的方法这里实在没有办法展开细说了……实在没有条件3D打印，手工切割一块板子堵上去也不是不行……

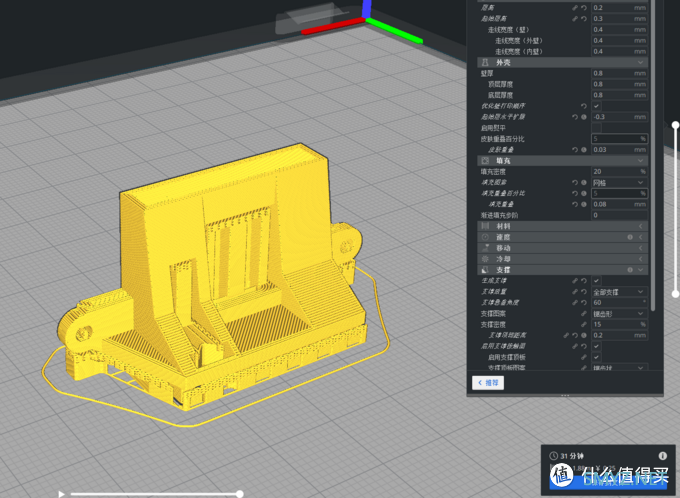

然后将max导出的STL模型文件导入CRUA软件，进行切片计算。

最后用3D打印机打印出来。说到3D打印机，多唠叨几句，现在国产的3D打印机真的是不错，单位之前买了一台美国原装的MakerBot 3D打印机，花了2万5，结果打印效果还不如后来我自己在淘宝花不到3000买的国产机器，而且那个机器故障率还很高，不到一年返厂了三次……对耗材要求也高，不是用原厂六七百的，就是用国产高端小200一卷的……扯远点说的话，美国制造业干不过咱们中国也是活该了。

旁边还加装了一个微动开关，用来做激活DFU模式的按钮，省得以后刷新固件还得打开键盘外壳。

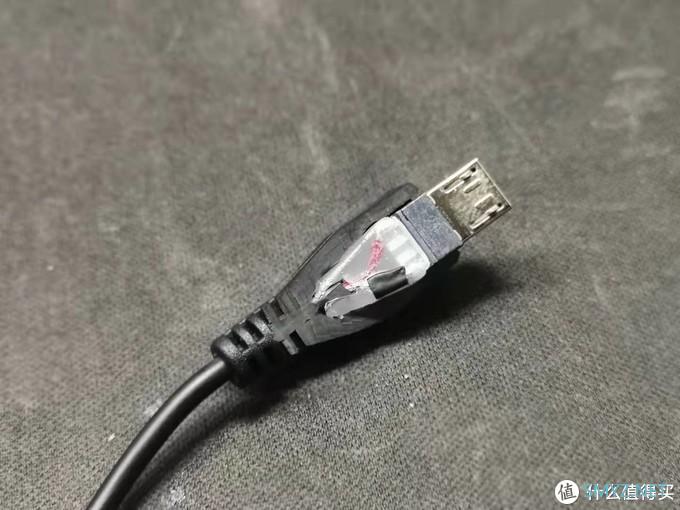

接下来，找了一根USB线，把胶头切开，取公头使用，特意选了一根只能充电的USB线，切开以后可以看到插头里面只接了红黑两根线，中间的两个触点空着没有接线，所以这根线只能充电，不能传输数据。

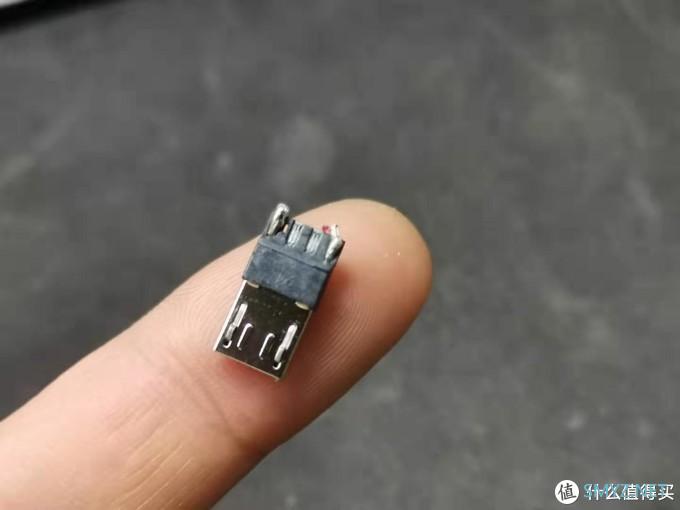

这个接头还算厚道，后面的焊点不是很小，焊接比较方便。

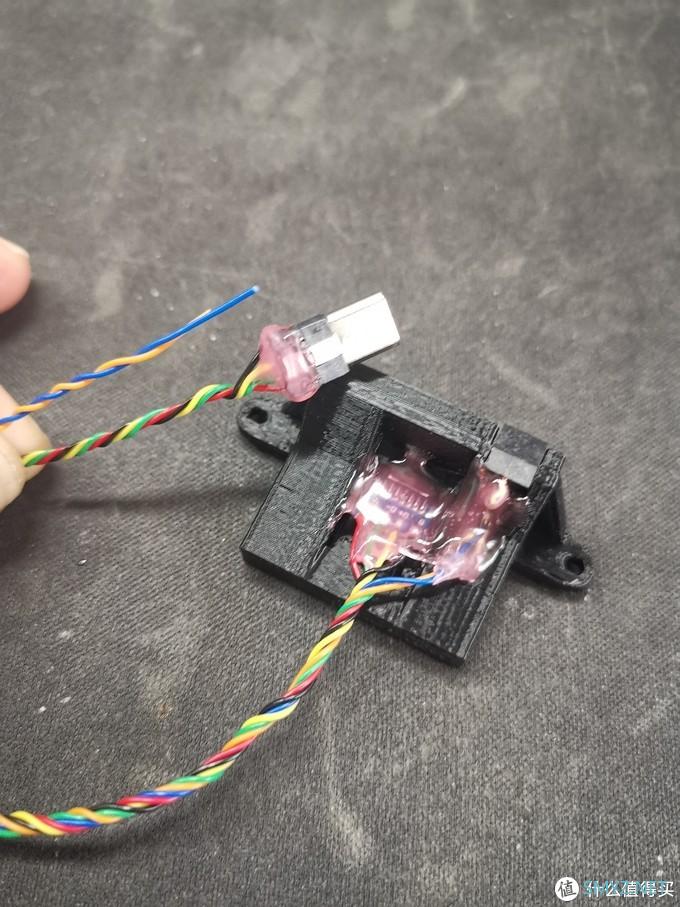

按照线序接好导线，测试无误以后，用热熔胶封一下。

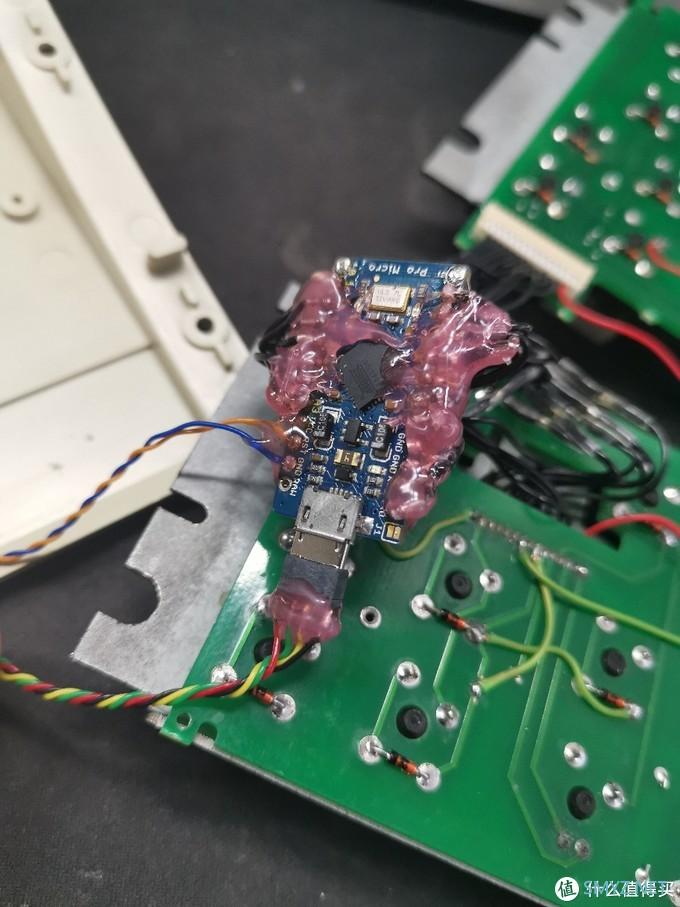

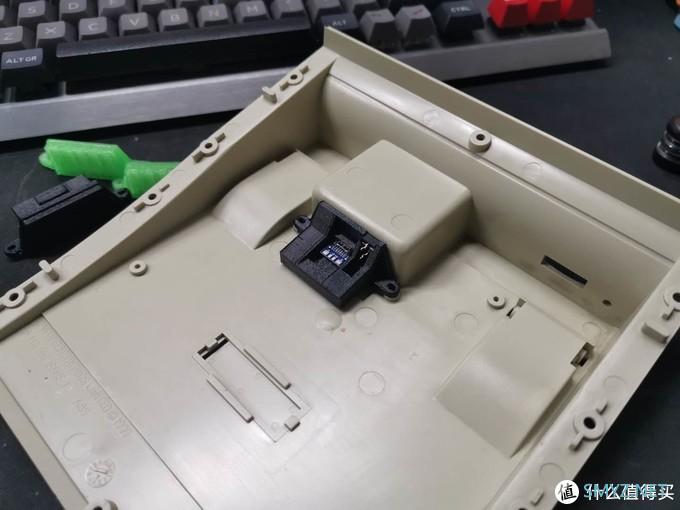

将插头和复位按钮连接到开发板上，封胶。至此，电路部分全部完成，把零件都放进外壳里，把壳子装回去就可以了。

下一步，设计按键标签，放在透明盖键帽里。拖延症实在是太严重了……最后都懒得找彩打了……就弄个黑白的先用着吧。制图软件是photoshop，软件教程不展开说了，实在不会，手写也行……

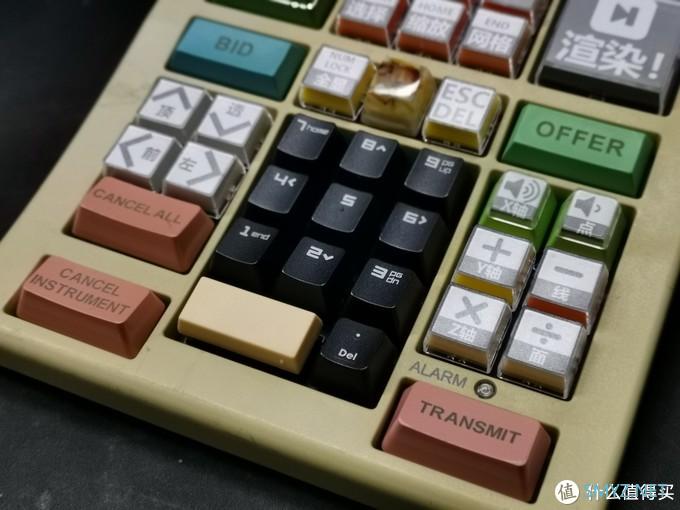

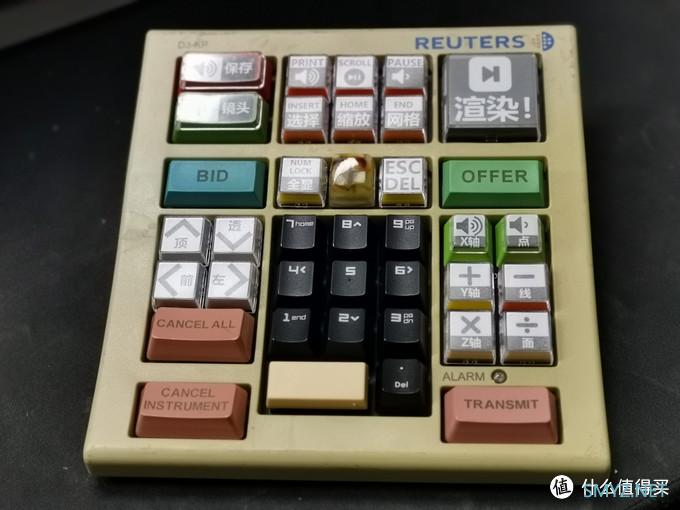

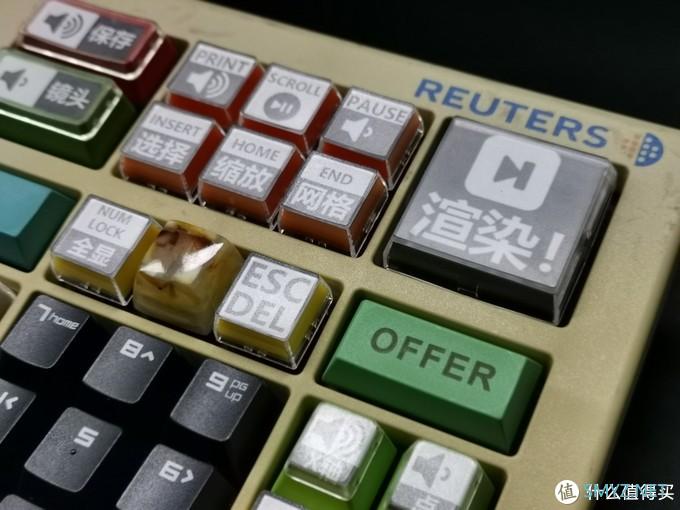

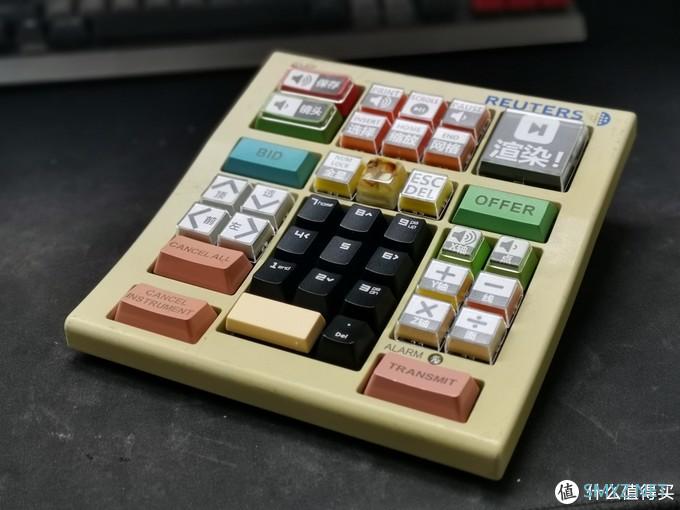

最终完成效果！终于终于完成了！上点完成图吧……
