前一阵子发了个HDPLEX H1.V3的开箱文，光晒配件没有装机，惹来好些吐槽，什么机箱在哪里黑人带问号云云……
说起来惭愧的很，临近年关，工作上还有很多繁琐事没有完结。上有老，下有小的，恰饭的勾当，不敢怠慢。装机的事只得往后排一排
今天天气不错，挺风和日丽的……没了恰饭的压力，每天都是黄道吉日，刚好把装机部分补上。照例，先说配置:

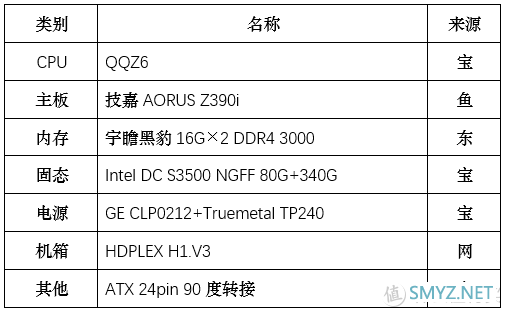

一、配置

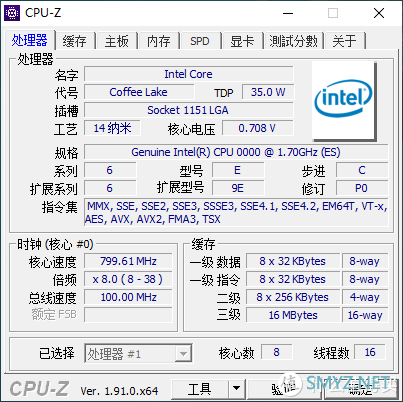

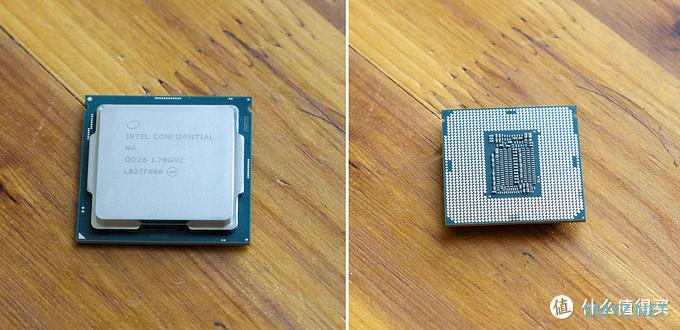

CPU是来自Intel的CONFIDENTIAL N/A，QQZ6就是它的终身代号。 规格8核16线程，基本频率1.7G，全核睿频3.3G，单核3.8G，缓存16M，TDP 35W

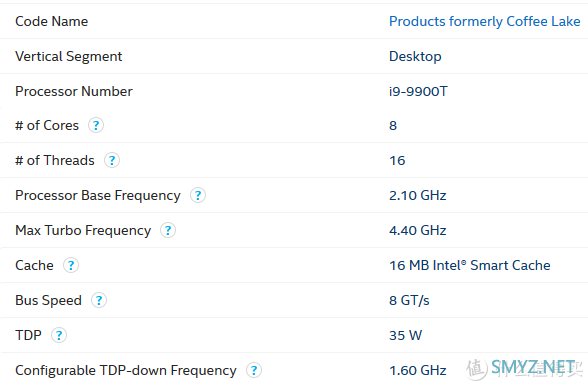

对照Intel官方数据，有点接近i9 9900T的规格，不过频率上要低不少，可以看成是9900T Lite

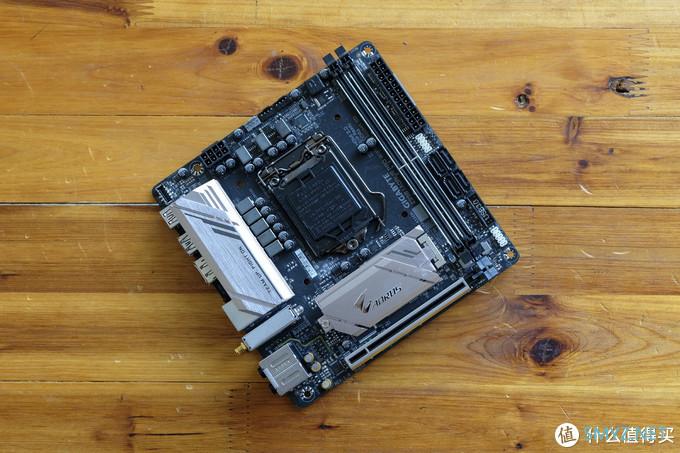

技嘉这块Z390I是我最看好的ITX小板，Intel有线网卡，CNVI无线网卡、ALC1220声卡支持光纤和AISO、双M.2、内存插槽装甲、PCIE插槽装甲，所有配置都是有头有脸的。

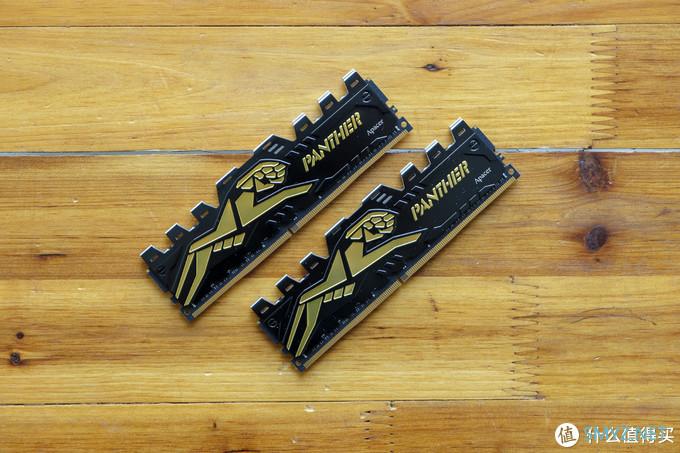

宇瞻黑豹黄金甲3000，海力士AFR颗粒，随便上3600。双11价格大跳水，顺势屯了两条。
Intel DC S3500， NGFF接口，SATA通道，MLC颗粒，EMC版本，大船货。速度虽然慢一点，但是胜在发热低，稳定性好。

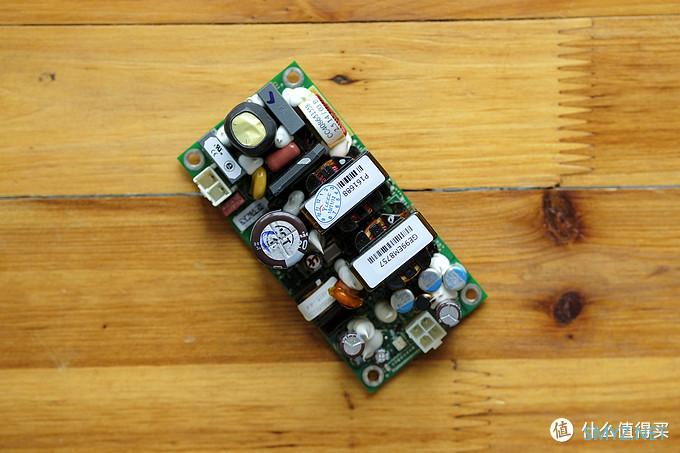

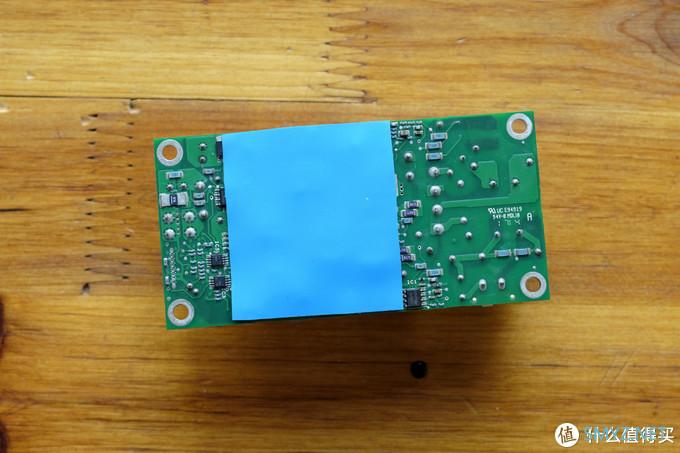

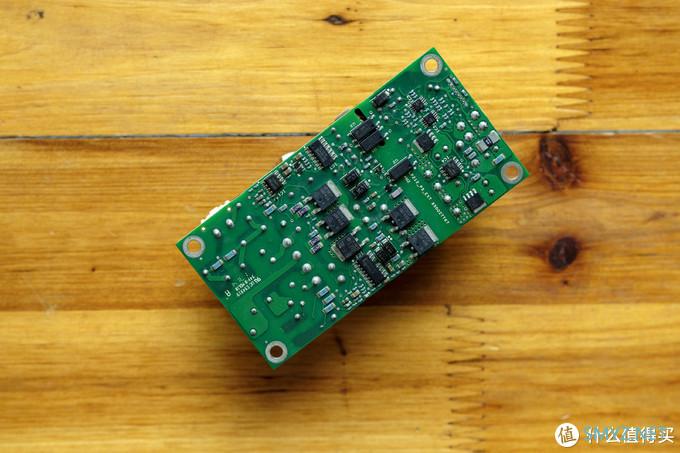

GE CLP0212 AC-DC电源，被动散热100W，主动散热200W。体积小巧，发热的主要部件在背面，贴一块1mm厚的导热胶，可以把热量散到机箱上。

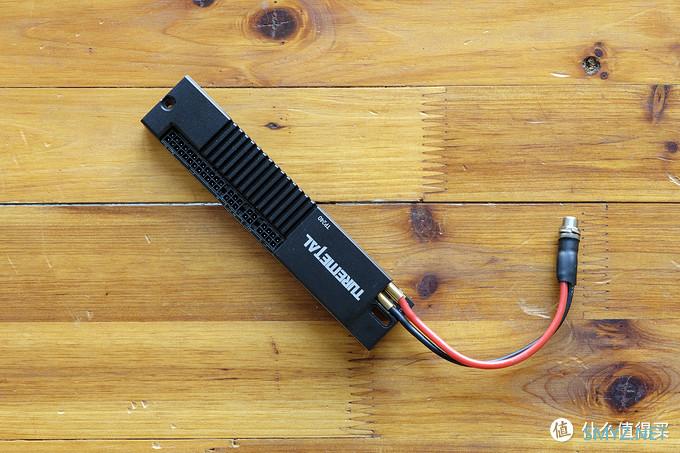

Turematel TP240 DC-ATX电源，设计感很强，全网找不到比它更合适的。Molex 3.0规格输出接口，意味着如果使用硅胶线线规不能超过19AWG，使定制线变得相对困难；线序和主板接口保持一致，不用考虑双线和扭转问题，又使定制线变得相对容易。

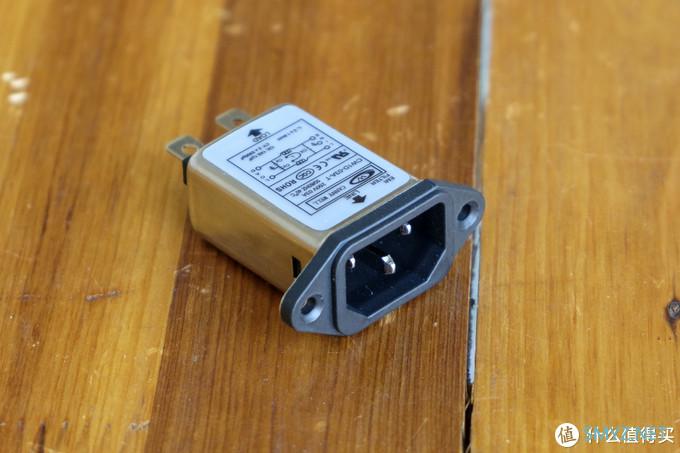

EMI滤波插座，不知名品牌，凑合用

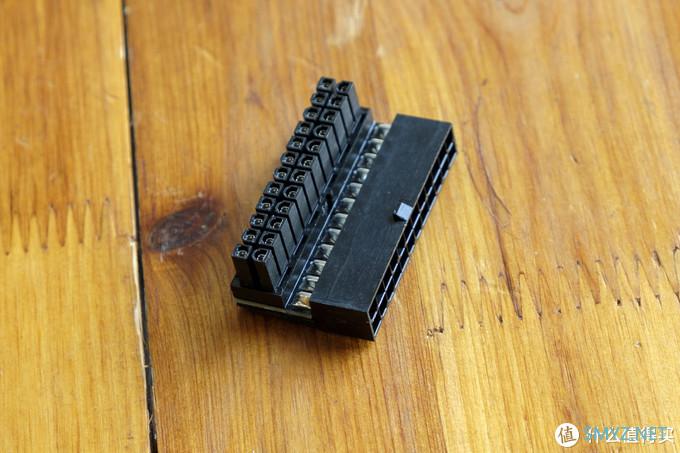

ATX 24Pin 90度转接头，大大降低走线难度，好用不贵
二、组装

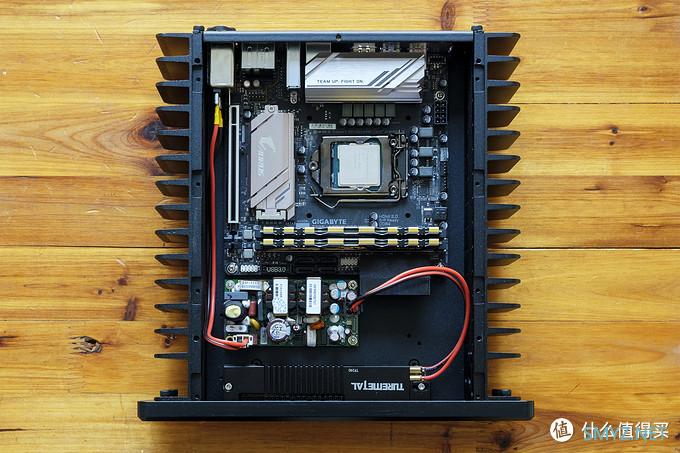

先把基本硬件安装好。80G固态系统盘，装在主板背面；340G数据盘，装载正面有散热片覆盖；比划了半天没有找到适合GE电源的安装位置，只好上电钻在机箱底板上钻了三个眼；TP240电源倒是可以装在最边缘，但是缺少了隔离柱，还好我在钉子库里找到了两个，基本硬件安装完成就是下面这个样子：

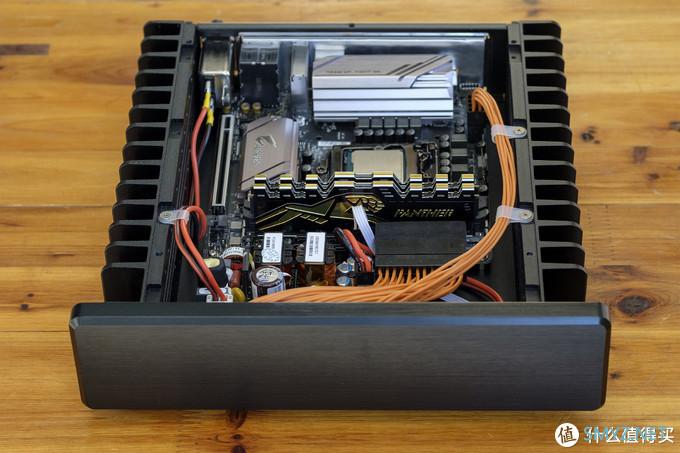

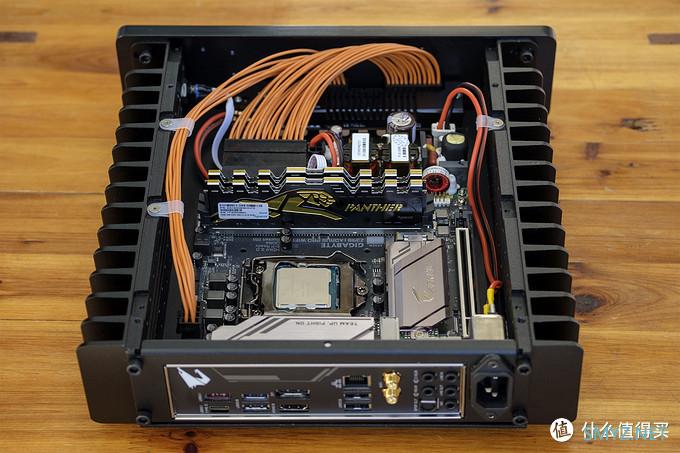

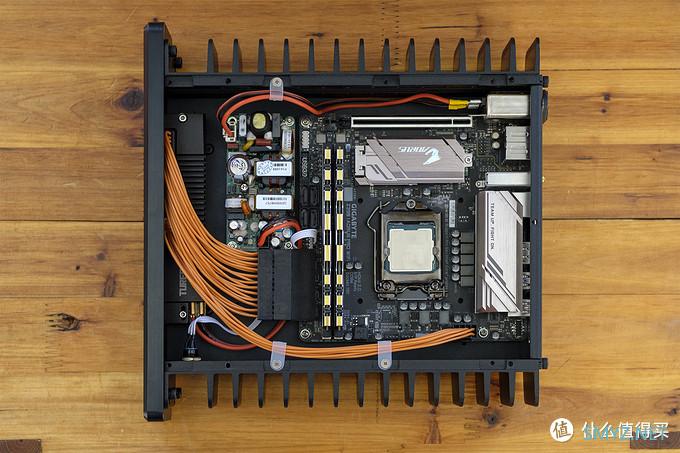

接下来上定制线。本来是想用18AWG白色硅胶线的，但是试着压了两根线发现行不通。电源那一端胶壳的间隙很小，线塞不进去，勉强塞进去又锁不住。翻了翻手头还有点19AWG的橙色线可以用，于是就做了一套橙色硅胶定制线，不过配色上看起来就有点奇怪了，装好定制线是下面这个样子：

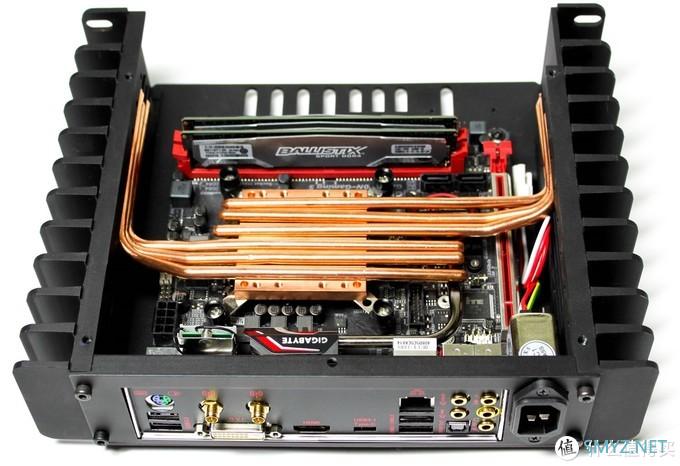

测试了一下顺利点亮，接下来装热管。官方指导的热管安装是这样的：
我感觉这样装，一来热管多余的部分一半长，一半短，挺难看的，虽然盖上盖子都一样；二来PCIE插槽就没法用了，虽然除了装NVME固态也没别的用处。

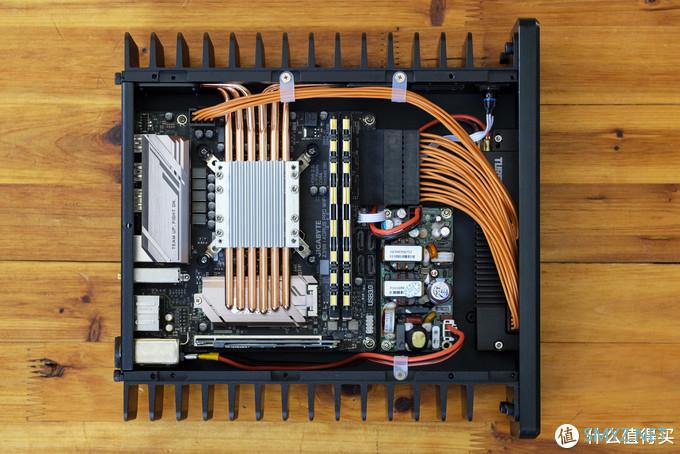

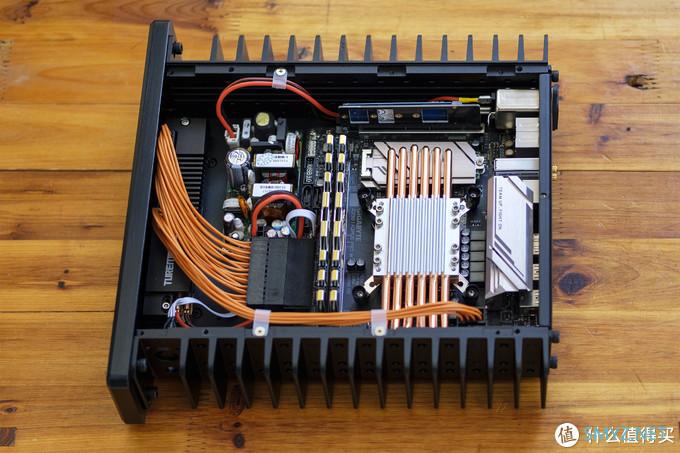

经过权衡，我把热管全部装在一边。这样一来理论上散热效率只有原来的一半了，但是好处是热管伸出部分比较整齐，PCIE插槽可用。多出的PCIE插槽可用通过转接板接NVME固态，我暂时装了一块傲騰内存。装完热管是下面这个样子：
合上盖子，完事！
三、简单测试
QQZ6基本频率只有1.7G，但是使用技嘉的超频软件Easy Tune，全核倍频可以在8-33之间随便调并且不用加压，属于睿频常态化，比9900T稍微逊色一点，不过价格也便宜一大截。
默认设置下，国际象棋跑分是42步，两万多分。我对跑分没概念，不知道这个成绩怎么样，测试结果忘记截图了。
下面随便测一下发热和功耗，测试不严谨，仅供参考。

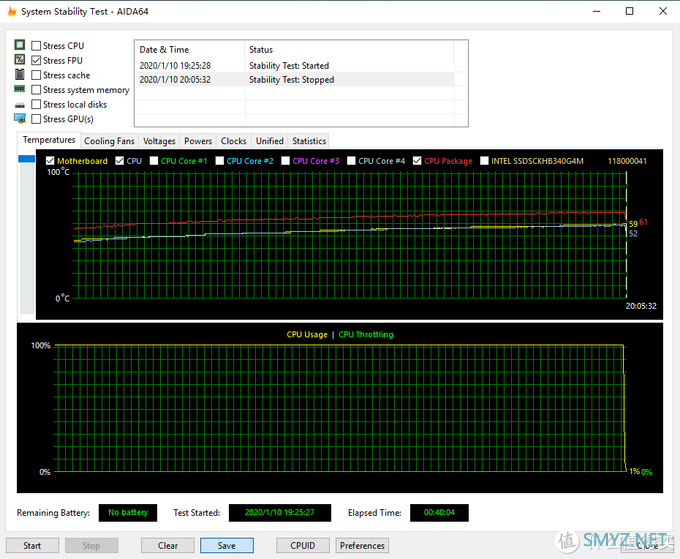

室温24度，全核2.5G，VCore Offset -0.05，标准线路电压补偿，Stress FPU 40分钟，整机功耗55W，CPU温度在58到59度之间来回跳转：

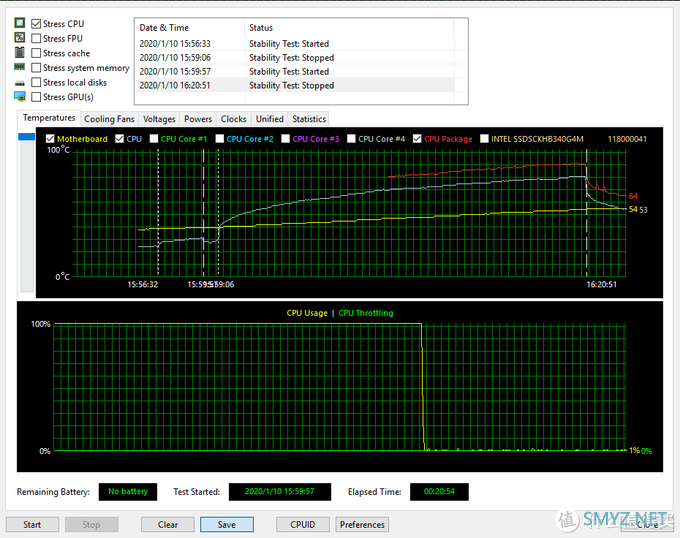

全核心3.3G，VCore Offset -0.05，自动线路电压补偿，Stress CPU 20分钟，整机功耗70W，CPU温度到了79度，且还在持续上升，Stress FPU整机功耗到了92W，我一看功耗太高，肯定顶不住，赶紧停了。
CPU温度超60度我就很担心了，而且温度再高散热片会很烫，放在身边有点烤的慌，冬天当然还好，夏天可就不舒服了。按这个要求，55W整机功耗是这台主机的散热极限（当然热管连双侧散热片散热能力会更强一点）。
日常使用不会达到烤鸡那种强度。主板自动频率管理下，待机功耗18W，日常应用PS、浏览网页、音视频25W，玩单机游戏（10年前的死亡空间2，平均26FPS，可以玩）33W，散热都可以轻松应对，做到真正的“冷静”
四、总结
日常办公或者当HTPC用用还是挺不错的，有颜值又冷静，选择被动散热机箱意味着诸多的限制和额外的支出，感兴趣的朋友还需三思而行。
