今天给大家拆解一款口碑不错的绿联20000mAh大容量充电宝，它最大特点是支持PD、FCP、QC、SCP等快充协议，可以适配几乎所有安卓手机、苹果手机的快充，最高输出功率22.5W，双向快充设计。
还配备了智能数显功能，用户在使用时可以查看剩余电量，也可以实时查看充电状态，性能非常强大，现在我们来进行这款充电宝的开箱拆解。
一、开箱

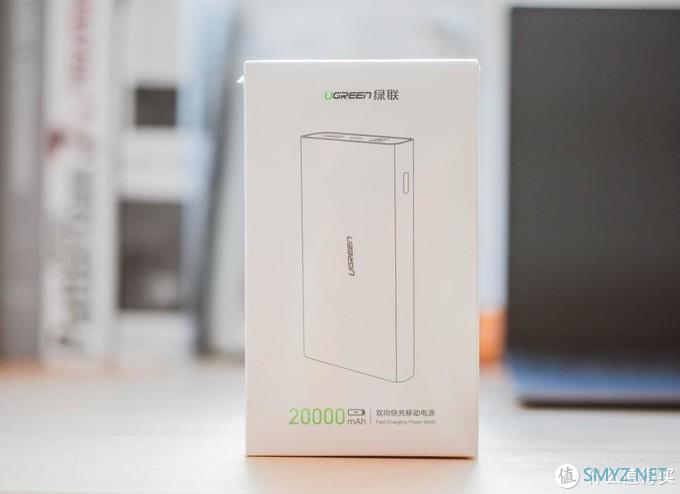

绿联的这款SCP快充充电宝的外观设计很简约，盒子上印有充电宝的形状，可以看到20000mAh大容量的醒目标识。

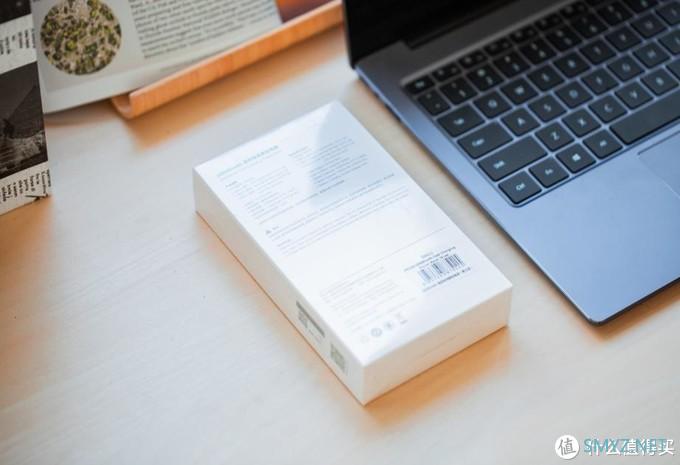

背面是产品的详情介绍
产品型号：PB166
电芯容量：20000mAh/3.7V（74 Wh）
额定容量：12500mAh

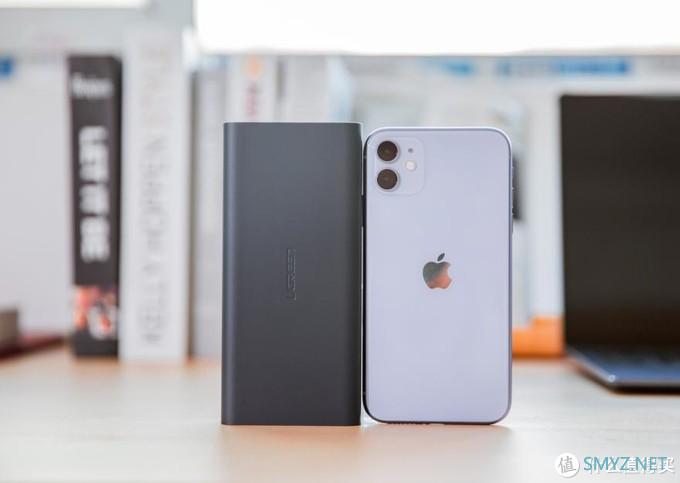

拆开后可以看到，它跟我的iPhone 11差不多大，略有点厚，体积大小跟目前市场上的同类20000mAh SCP充电宝基本差不多。

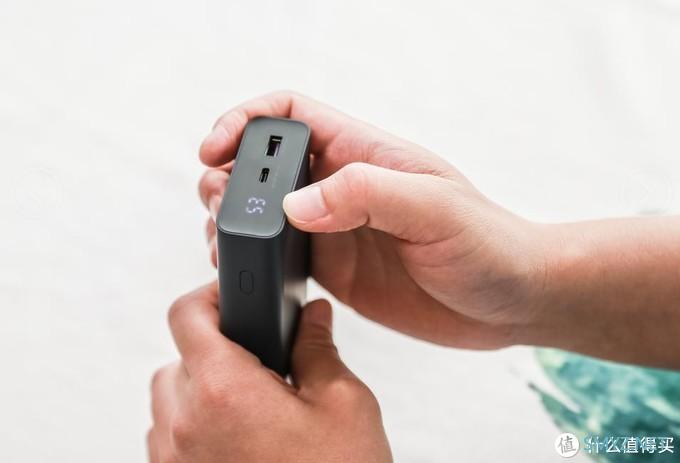

接口设计
USB C口是输出输入二合一设计，支持PD、FCP、QC等快充协议，最高输出可达18W。
USB C口 输出和输入：5V/3A、9V/2A、12V/1.5A。
USB A输出口支持华为SCP、FCP、QC等快充协议，最高输出可达22.5W。
USB A口 输出：5V/3A、9V/2A、12V/1.5A、4.5V/5A、5V/4.5A。
功率测试
接下来我用专业电流表，测试一下这款充电宝两个接口的功率的输出情况。

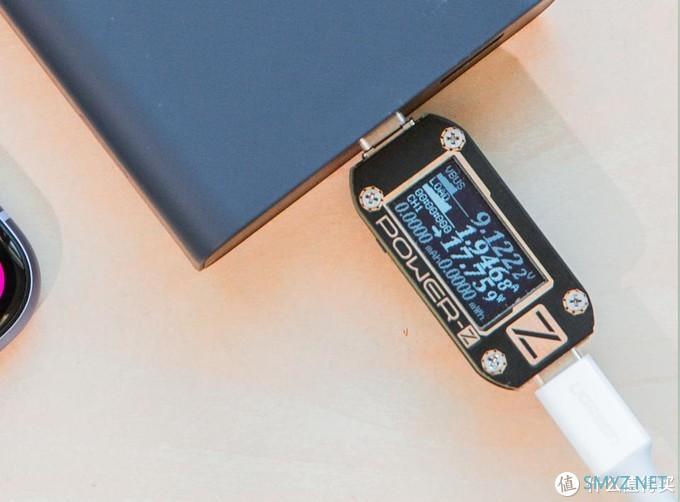

USB C口，输入电压9.122V，电流1.946A，输出功率17.75W。

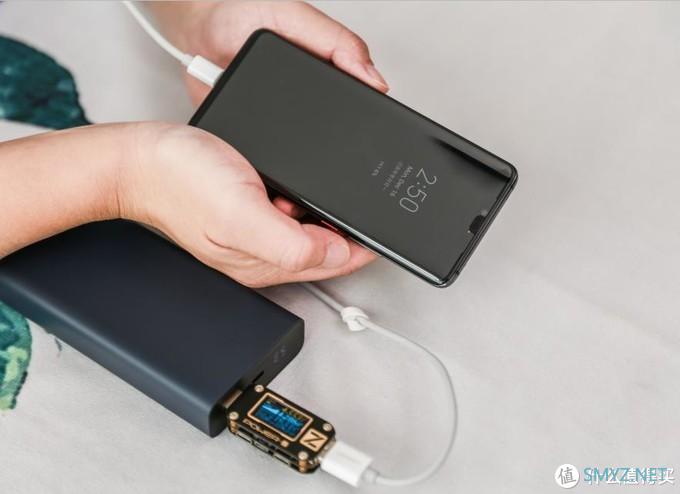

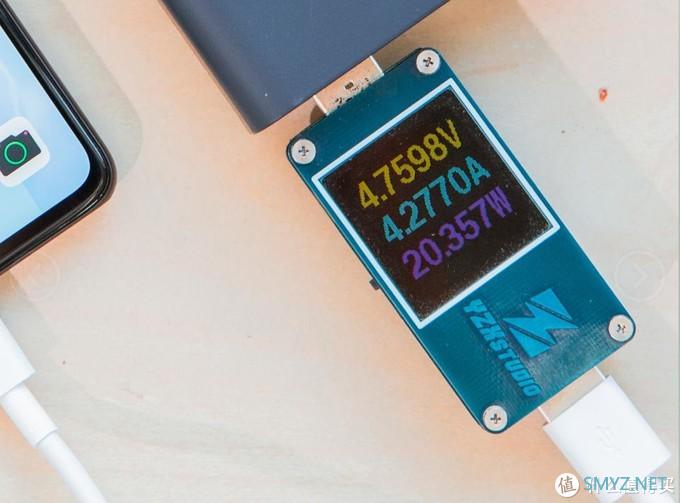

USB A口，输出电压4.76V，电流4.28A，输出功率20.357W。
除去线损部分，两个接口输出功率基本接近理想值18W和22.5W。
二、正式拆解

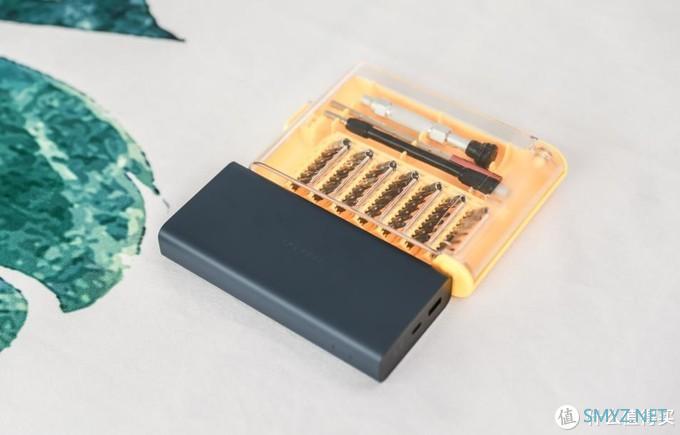

接下来就开动拆解了，建议大家非专业人士不要尝试，因为个人拆解充电宝存在一定的安全隐患。

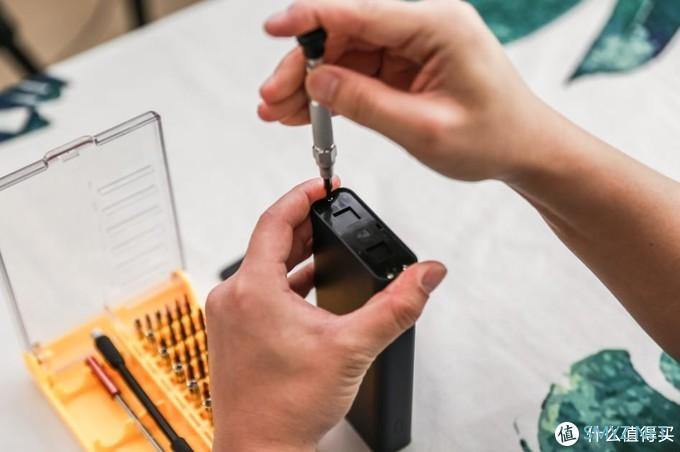

我们的拆解先从底部开始，撬下移动电源底部的挡板。由于充电宝封装的非常紧密，花了好些功夫才终于拆开了这款充电宝。

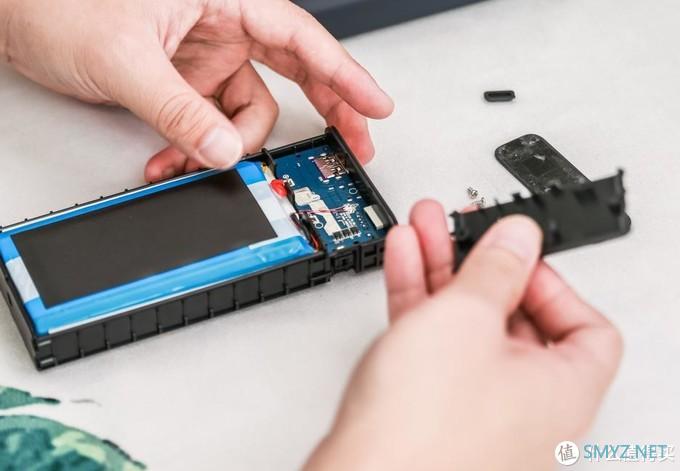

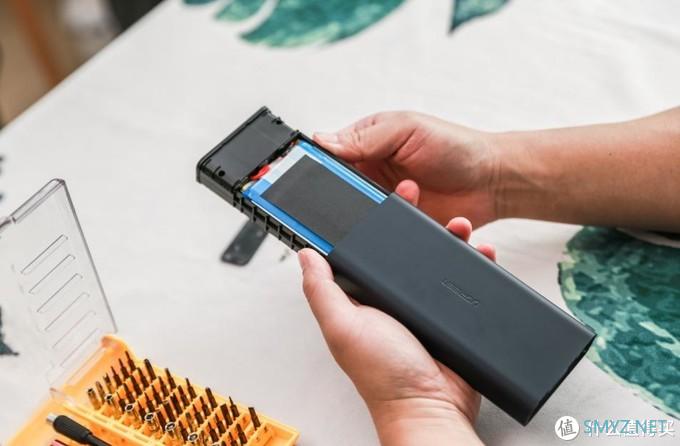

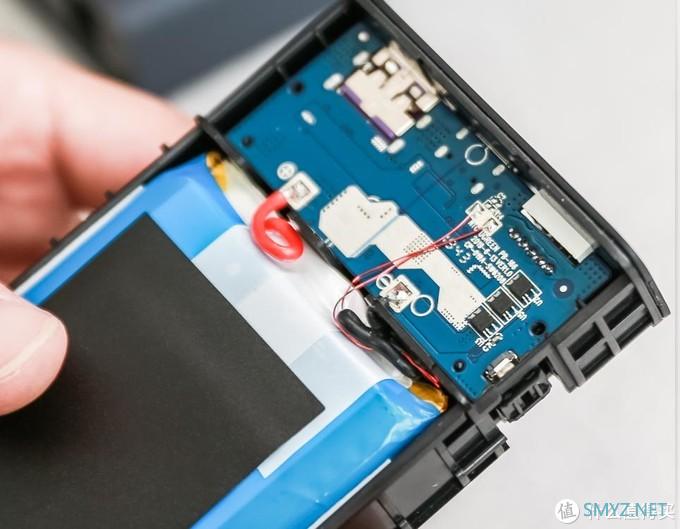

将移动电源机芯从外壳中推出来，电池上面有泡棉胶固定。
这款充电宝的封装比较整洁，可以看到做工非常的精良。
拆开表面的PSB电路板的面板，可以看到一个干净整洁的电路板。
仔细看一下细节，外层有螺丝钉的固定，电路板里面看到排列得非常整齐。
电池底部有双面胶缓冲，有效缓存减震，保护电池的安全等，这就是整个电池和电路板的全貌。

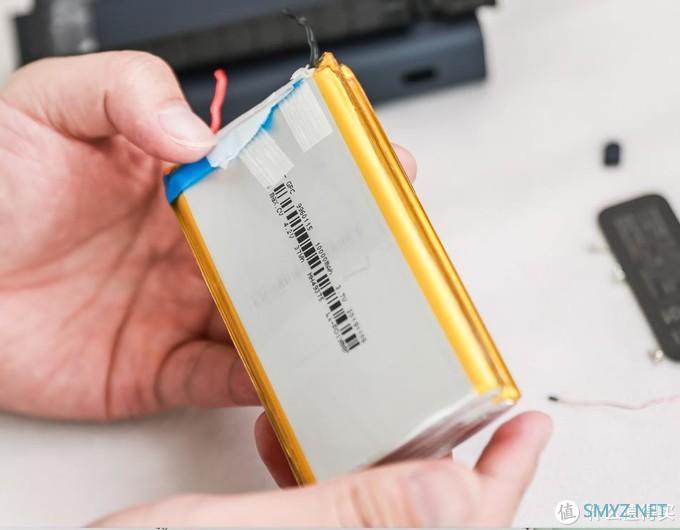

电池是采用GPC的10000mAh电池两块，生产日期是2019年11月。

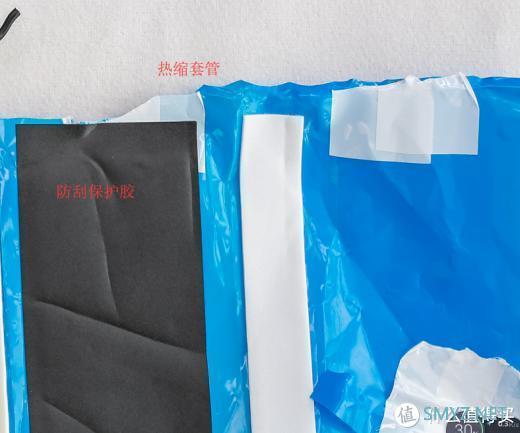

电池外面有防刮保护胶和热缩套管，起到防止刺穿、防止晃动的固定保护作用。

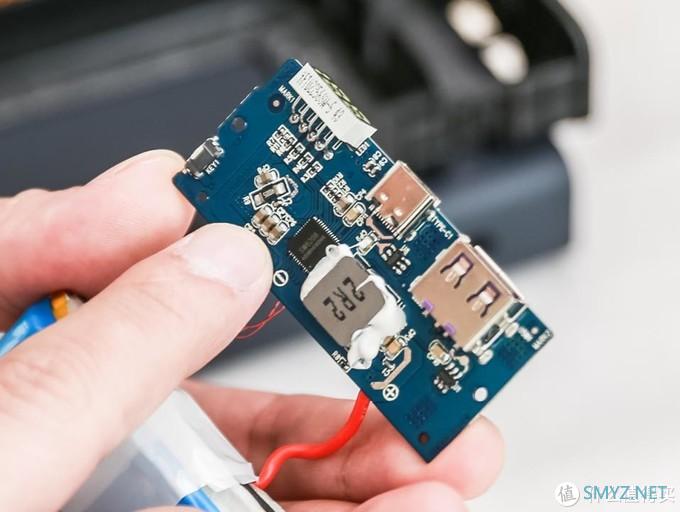

电路板看起来排列整齐，制作工艺精良。

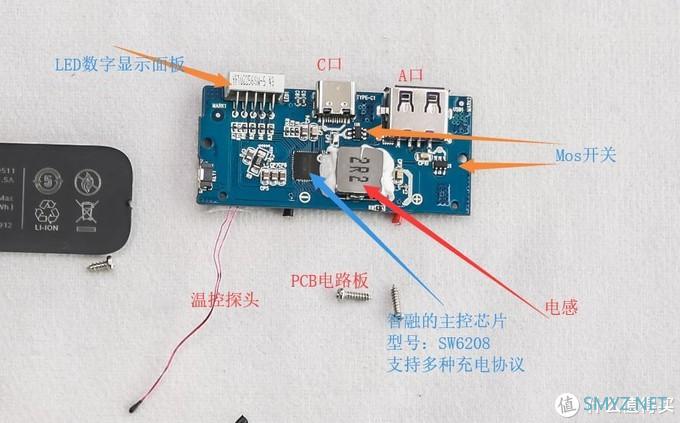

左上是一个LED数字显示面板；
上面是USB C口和USB A口的输入输出口；
红色的线是温控探头，作为充电宝的保护机制，使用时温度过高会自动启动过温保护；
两颗MOS开关，用来控制端口开关。
接下来说一说影响充电宝快充表现的重要元件—智融的主控芯片。
型号：SW6208，智融主控芯片是一款高集成度的多协议双向快充移动电源专用合一芯片，其中USBC口为双向快充，无论是给手机充电还是给充电宝充电，都可以实现快速充电。
下面这个标志了2R2的是电感，作用是升降压。

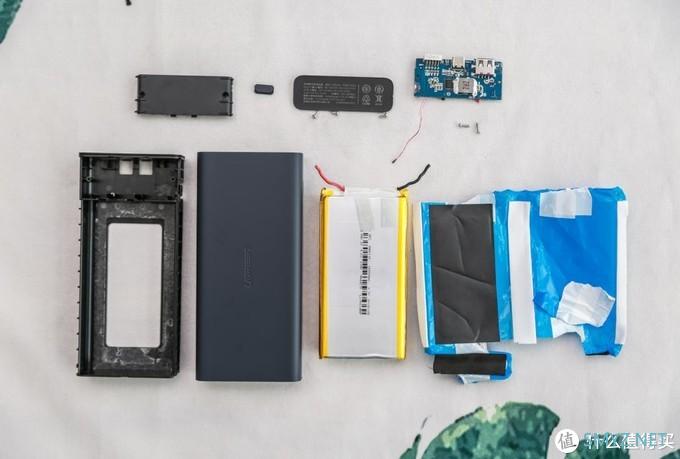

拆解大集合：PCB电路板的盖板、充电宝底部镜片、电路板、抽屉式中框，一体式外壳，GPC 10000mAh的电池两块，热缩保护套管。
总结：这款绿联的20000mAh大容量双向快充充电宝实用性非常强，数显功能设计，用户能实时查看电容量。性能方面，支持华为SCP/FCP、PD、QC等快充协议，涵盖全面，最大功率22.5W，满足苹果、大部分安卓手机充电需求。
通过拆解可以看到，充电宝内部采用智融SW6208方案，拥有高集成度、多协议特点，支持USB PD、QC、AFC、FCP、SCP等主流快充协议，实现全面的快充兼容，配合能优20000mAh 74Wh电芯，品质更有保证。
