拆解报告：UGREEN绿联3A1C四口多功能扩展坞（带SD卡槽版）

UGREEN绿联最近推出了新款USB-C多功能扩展坞，但是为了给用户更多的选择空间，绿联也专门为扩展坞设计了多种款式的接口，以面向不同的用户人群。前不久，充电头网已经拆解了2A1C和3A1C这两种款式的多功能扩展坞，这次我们继续为大家带来绿联第三款USB-C多功能扩展坞的拆解，这款扩展坞除了有3A1C四个接口外，还配有SD卡槽等接口，功能更加强大。一、UGREEN绿联USB-C多功能扩展坞外观

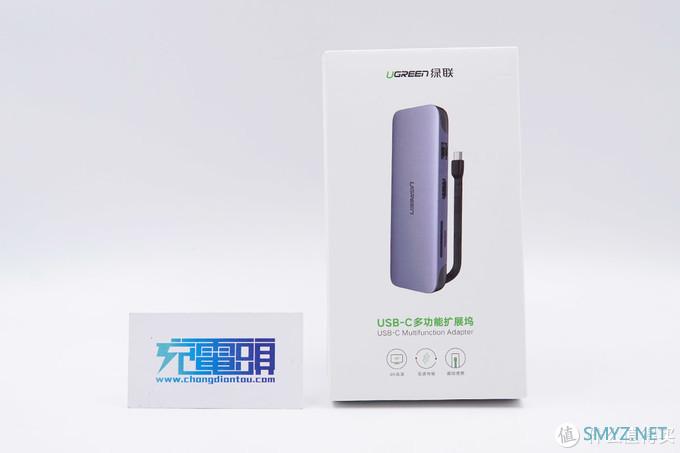

UGREEN绿联典型的白色外包装盒，正面上方印有“UGREEN绿联”品牌字样，中间是产品实物图，下方是产品名称——USB-C多功能扩展坞，此外还印有“4K高清”、“高速传输”、“藏线便携”三个产品特性图标。

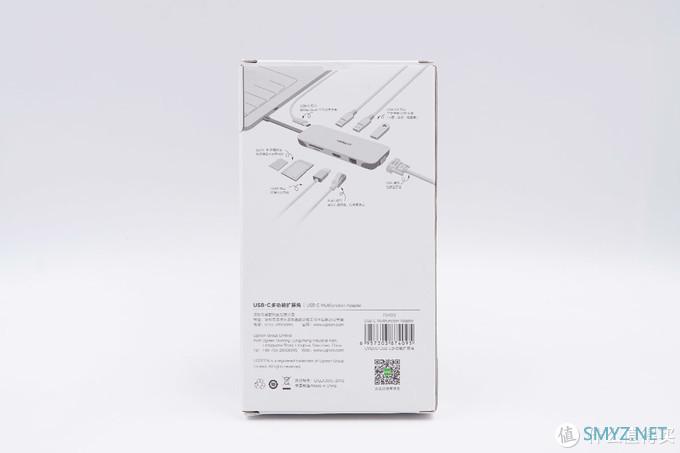

包装盒背面印有产品使用图以及各接口对应线缆或存储卡的功能，此外下面还有绿联科技的基本信息。

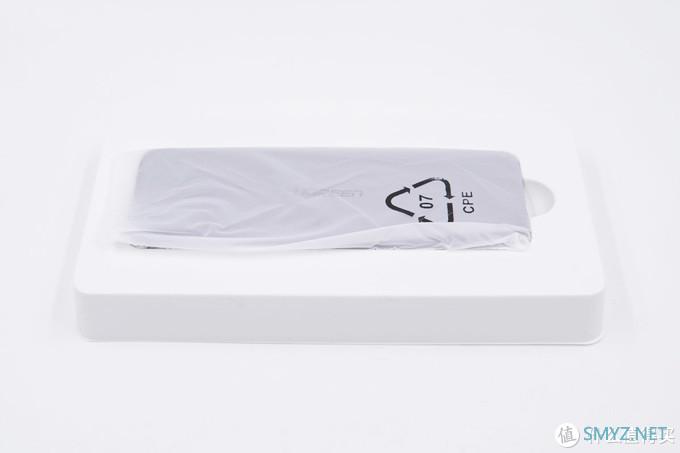

打开包装，里面使用塑料盒对产品进行支撑固定和保护，塑料盒前端有凹槽设计，方便消费者将产品取出，USB-C多功能拓展坞外套防尘袋。

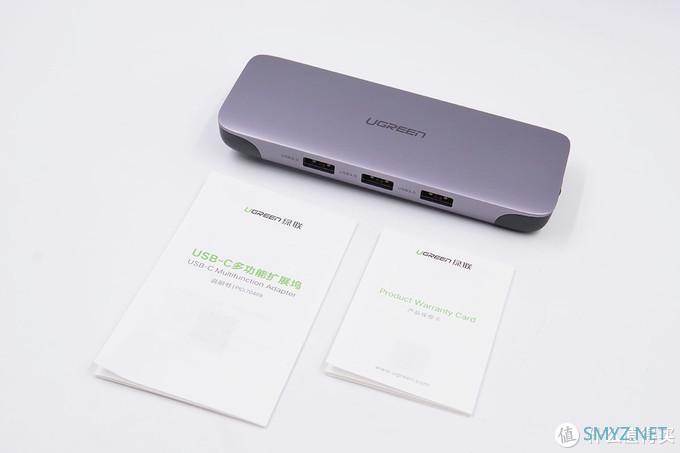

包装内含：USB-C多功能拓展坞、产品说明书、产品保修卡。

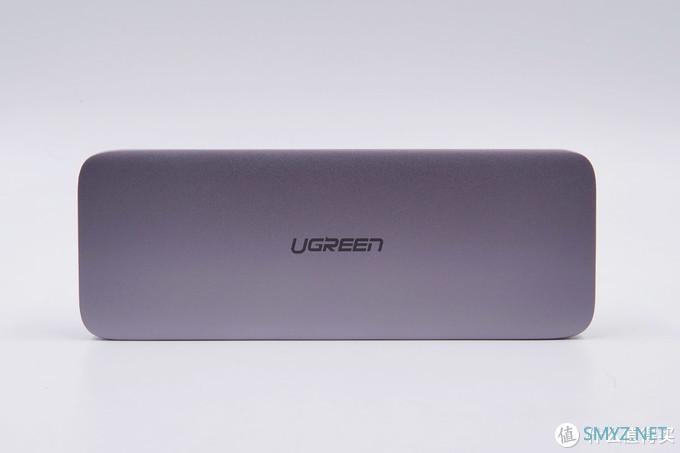

UGREEN绿联USB-C多功能拓展坞采用铝合金外壳，机身壳经过阳极氧化处理呈灰色，表面采用喷砂工艺手感细腻，四角过渡圆润。机身壳中心镭雕“UGREEN”品牌logo。

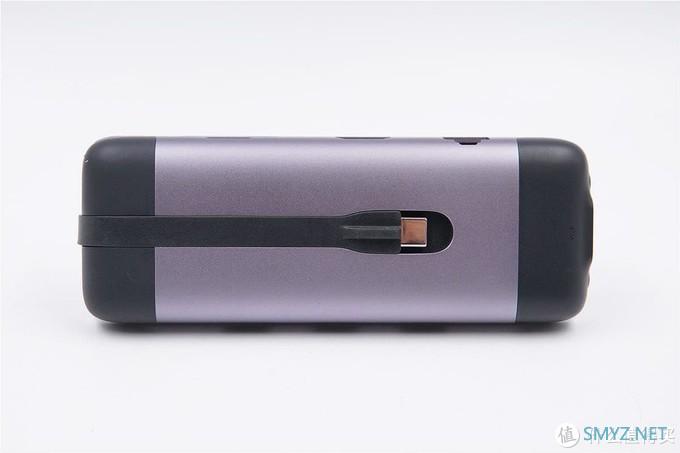

底面与侧身为光滑弧面过渡，此外底面两端为黑色塑料壳，中间是理线槽，可将USB-C线缆嵌入其中方便携带。

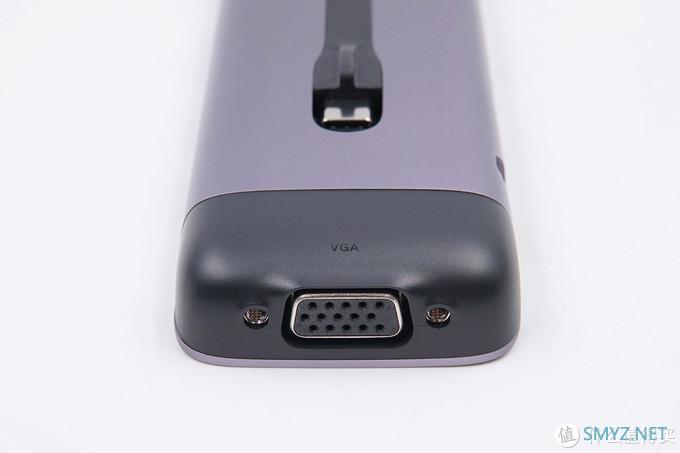

产品一端配有一个VGA接口，USB-C插头有凸起设计，方便取出插头。

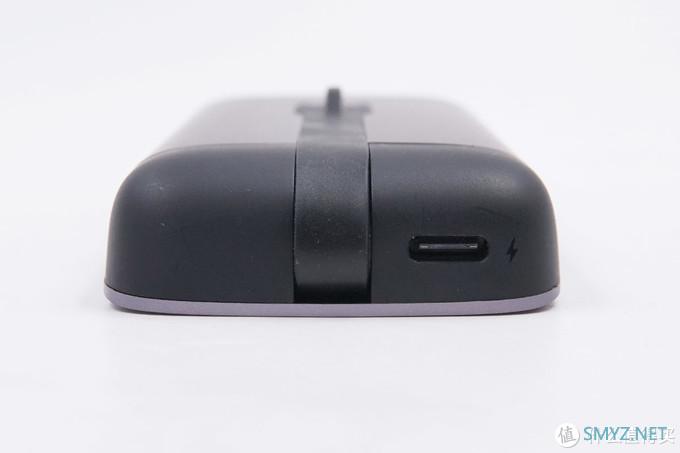

另一端则配有一个USB-C接口（支持关机充电）。

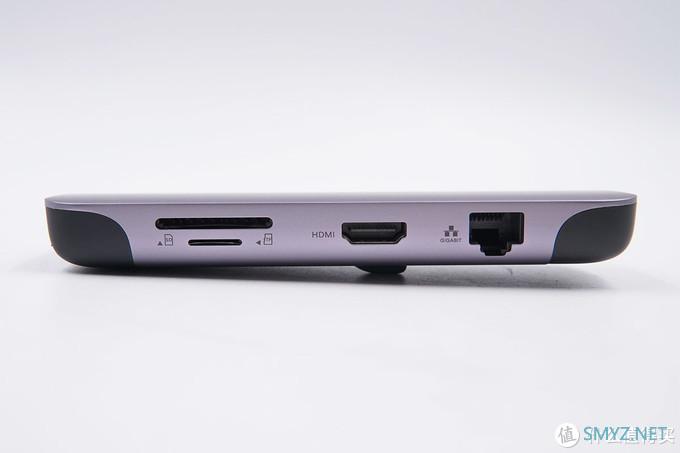

侧面配有四个接口，从左往右依次是：SD卡槽（上端）、TF卡槽（下端）、高清多媒体接口HDMI和RJ45接口。值得一提的是RJ45接口旁边镭雕“GIGABIT（千兆比特）”字样，说明这个接口是千兆网口。

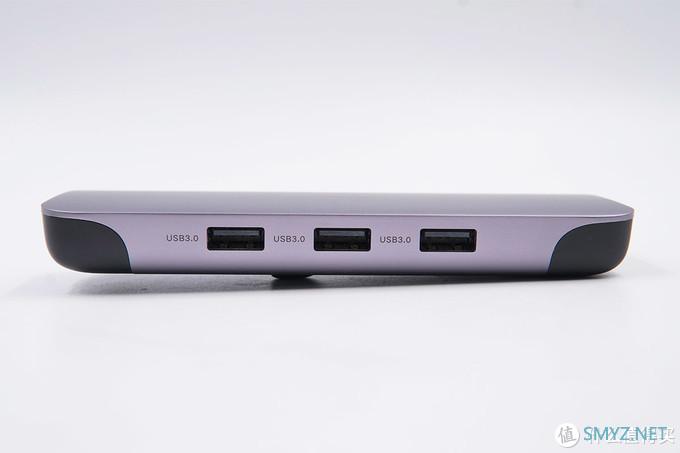

另一侧是三个USB 3.0接口。

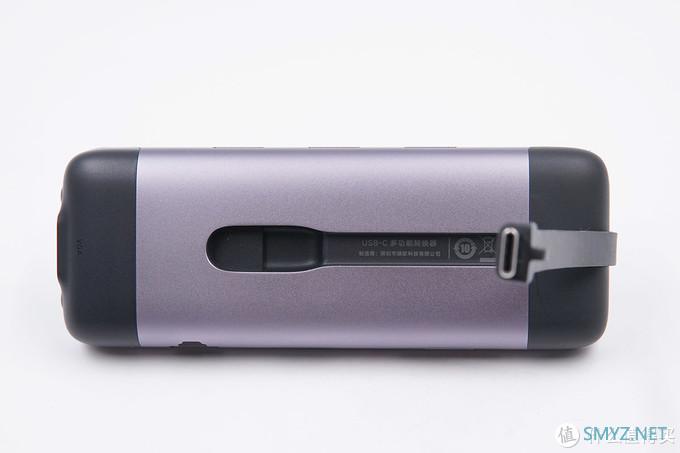

理线槽里印有产品名称和制造商。

USB-C接口特写。

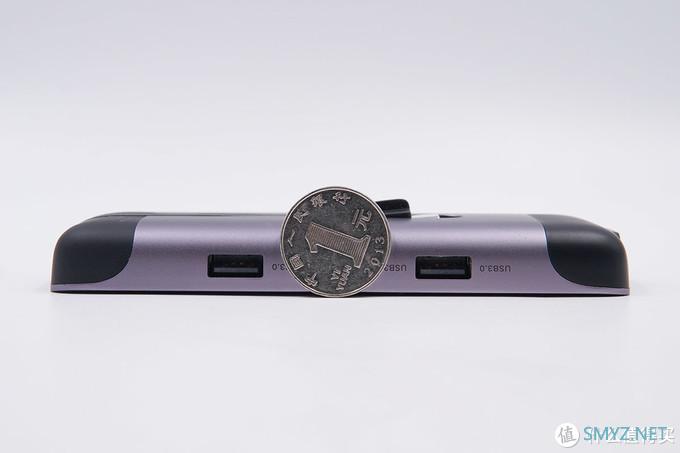

扩展坞厚度约为一元硬币直径的二分之一。

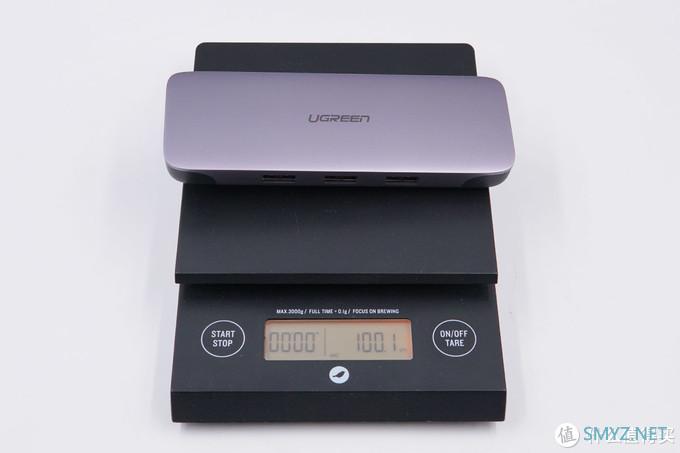

净重约为100g。

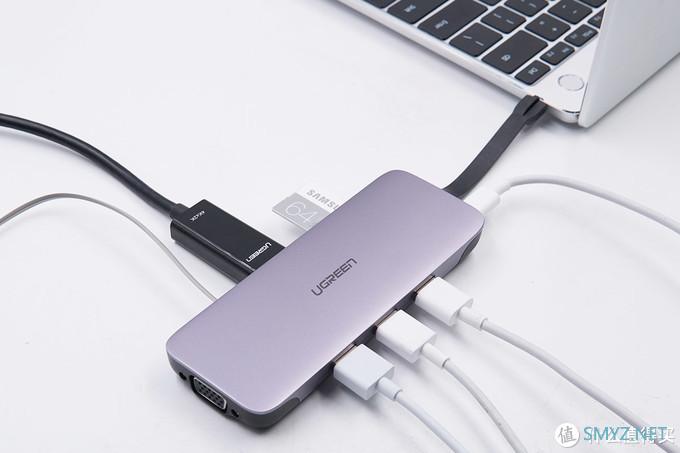

扩展坞连接数据线实际使用图直观感受。

二、UGREEN绿联USB-C多功能扩展坞拆解

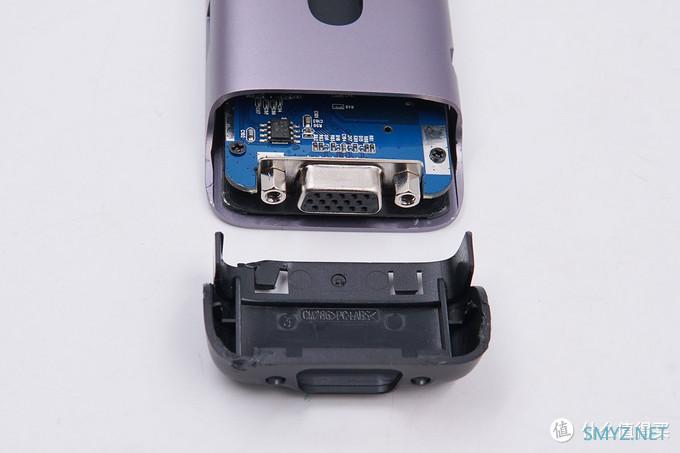

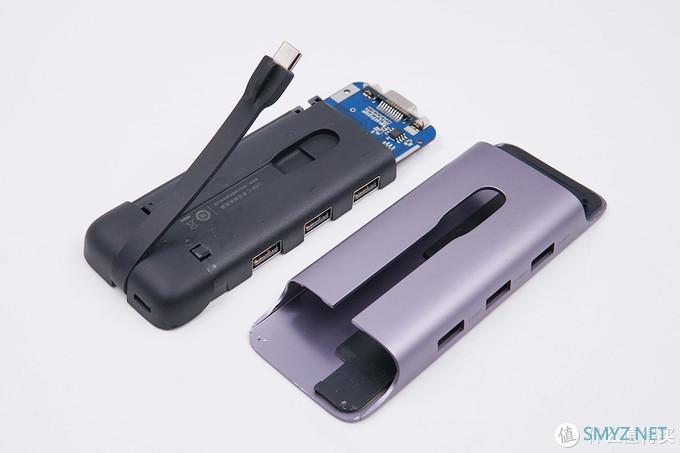

暴力拆解将VGA接口端塑料壳拆下，塑料壳上面有卡扣固定，蓝色PCB板两侧各有一颗螺丝进行固定，塑料壳上印有“CM268”和“PC+ABS”字样。

拆下螺丝取出PCB板，PCB板正反面均有塑料外壳覆盖，以达到与金属机身壳进行隔离绝缘的作用。

并且正面的绝缘塑料板粘胶固定在机身壳上，而背面的塑料壳则与PCB板固定在一起。

塑料壳与PCB板之间通过螺丝和固定柱进行固定。

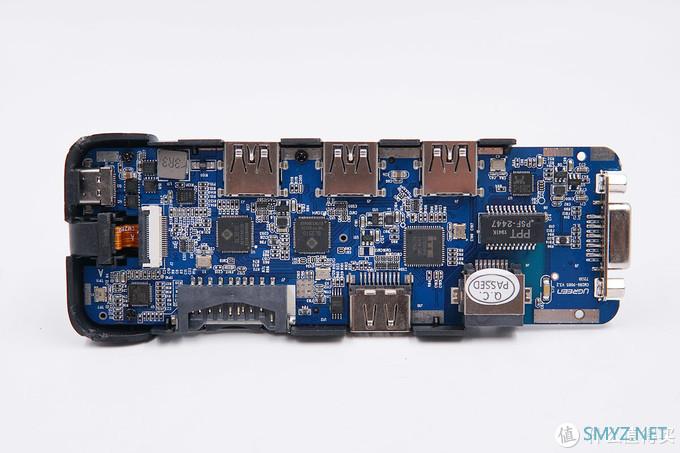

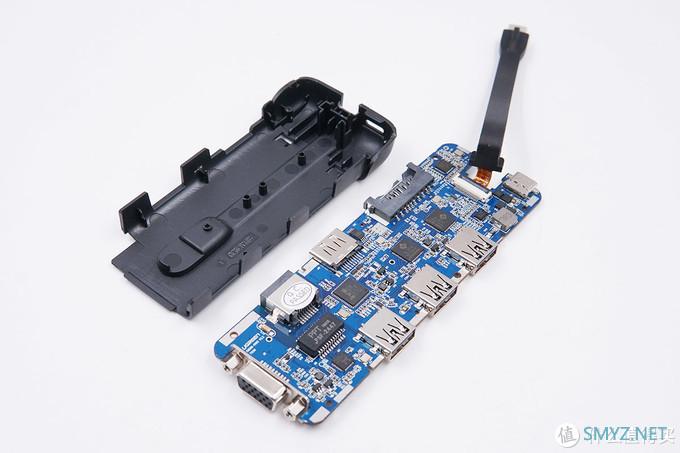

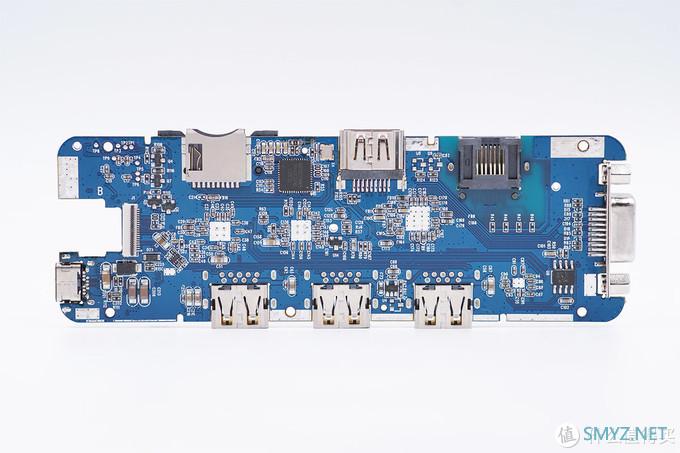

拆掉螺丝，便可以将PCB板取出。下面先来看看PCB板正面上的芯片信息。

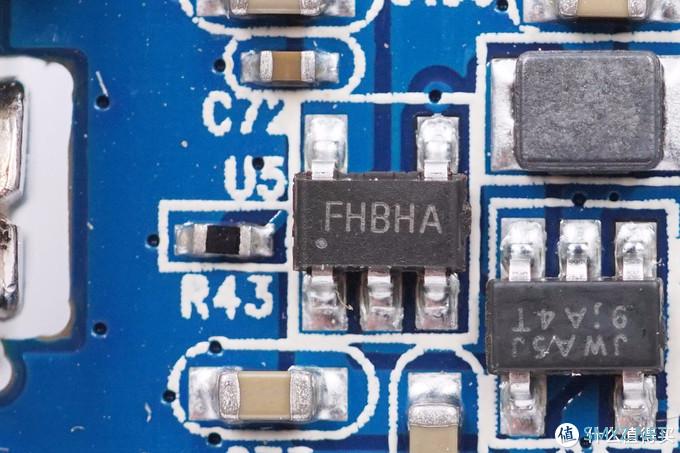

VGA接口旁边丝印FHBHA的稳压IC。

杰华特 JW5211 同步整流降压转换器，最高输出电流1.2A，1.5MHz开关频率，支持多种保护功能。

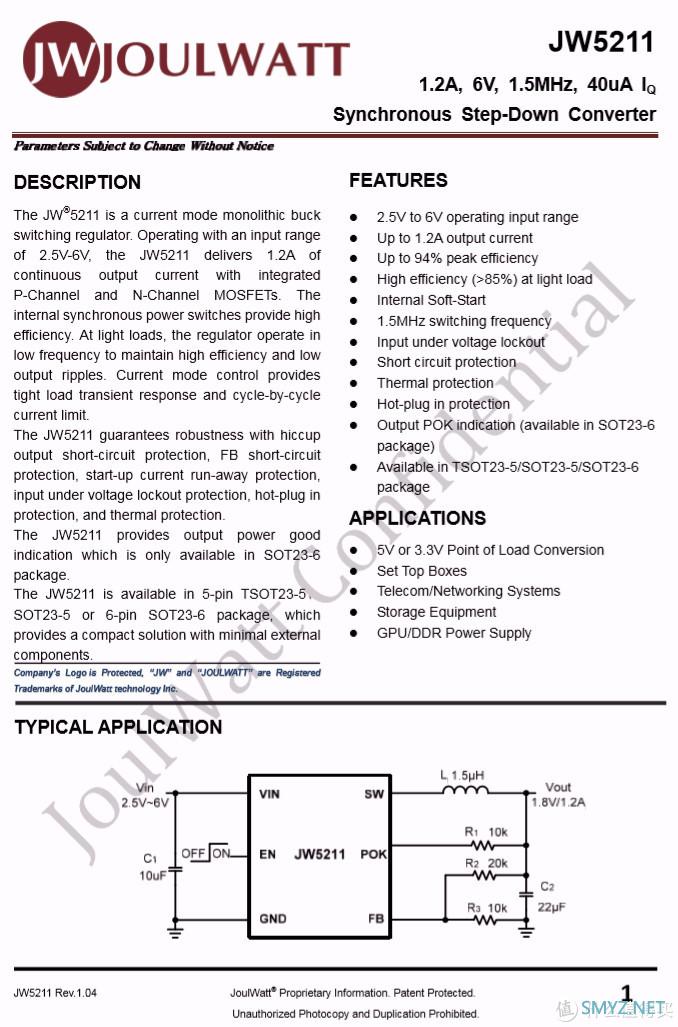

杰华特 JW5211 详细资料。

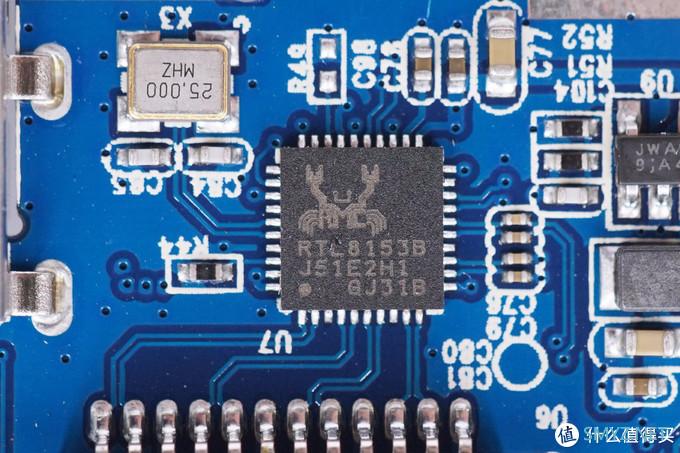

REALTEK瑞昱 RTL8153，USB3.0接口的网口转换器，支持USB3.0/2.0/1.1，支持10/100/1000M网络速率。旁边是一颗25MHz无源晶振，为网络桥接芯片提供时钟。

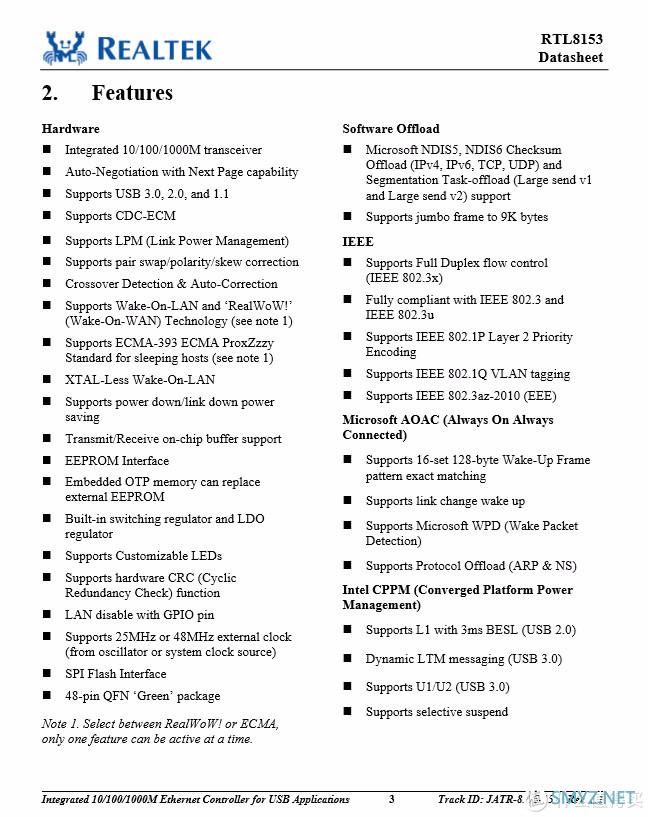

RTL8153详细资料。

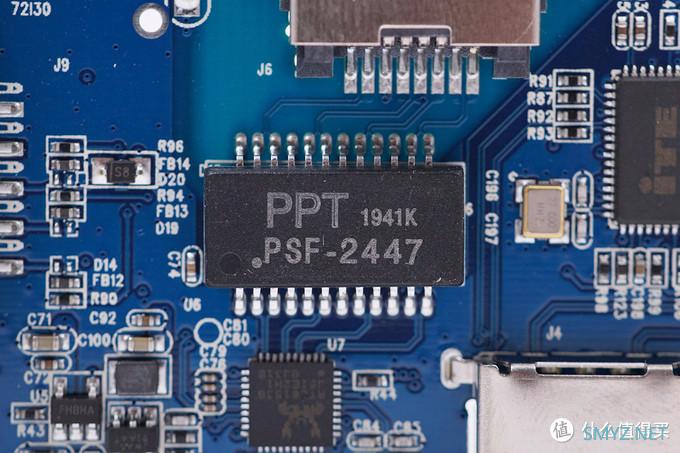

网络隔离变压器，用于增强信号，抗干扰，并且对USB转网口芯片还有保护作用。

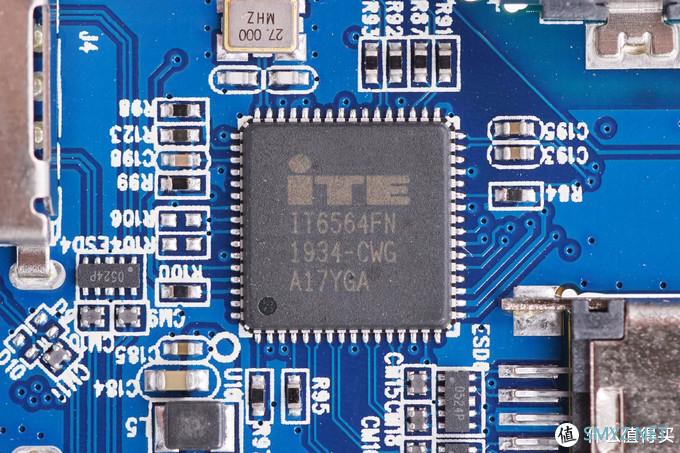

丝印IT6564FN，来自ITE联阳，单芯片DP1.2转HDMI2.0/VGA转换器。旁边是一颗27MHz无源晶振，为HDMI接口转换芯片提供时钟。

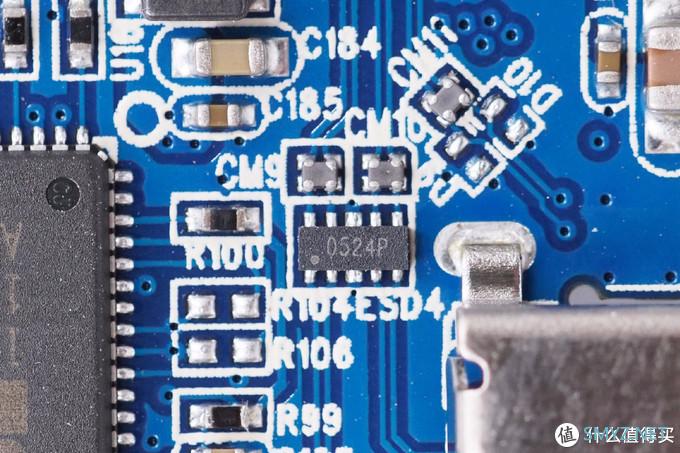

USB-A接口的一颗ESD芯片，丝印0524P，用于静电防护，保护芯片不因静电击穿损坏。

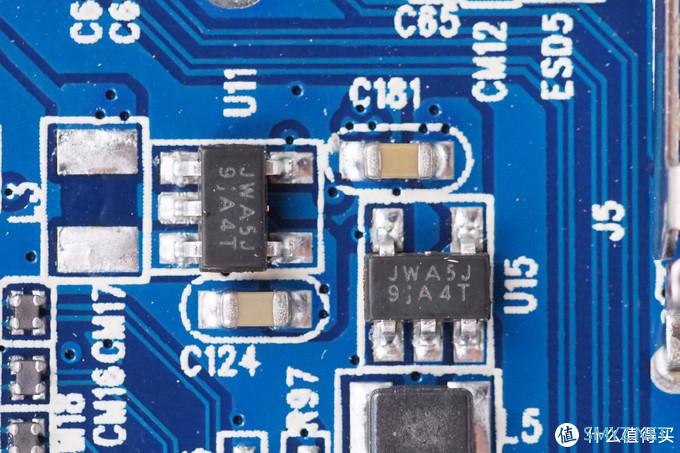

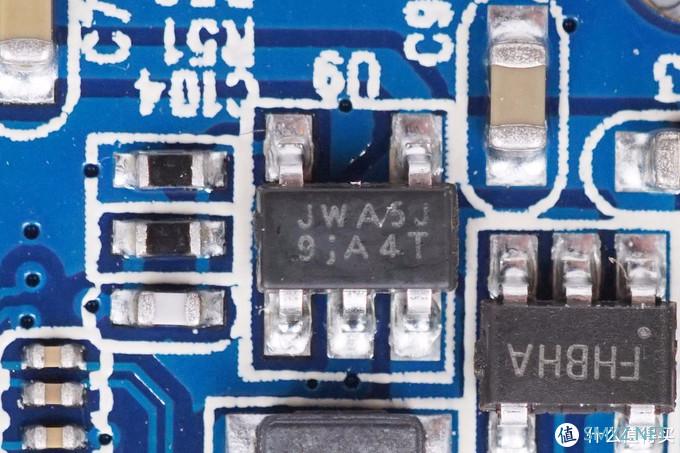

两颗杰华特 JW5211 同步整流降压转换器。

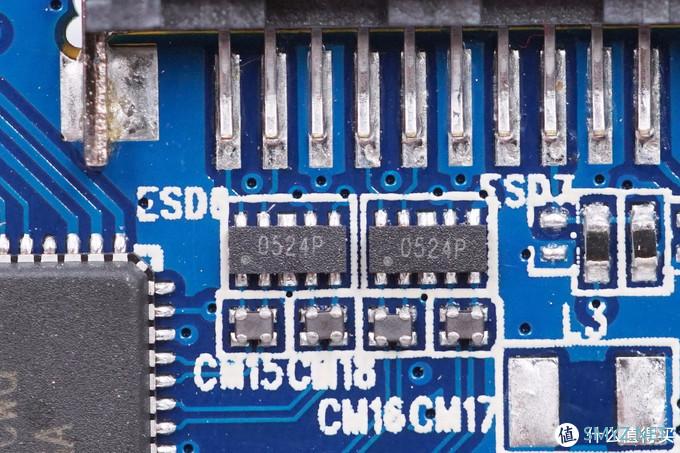

HDMI接口的两颗ESD芯片，丝印0524P。

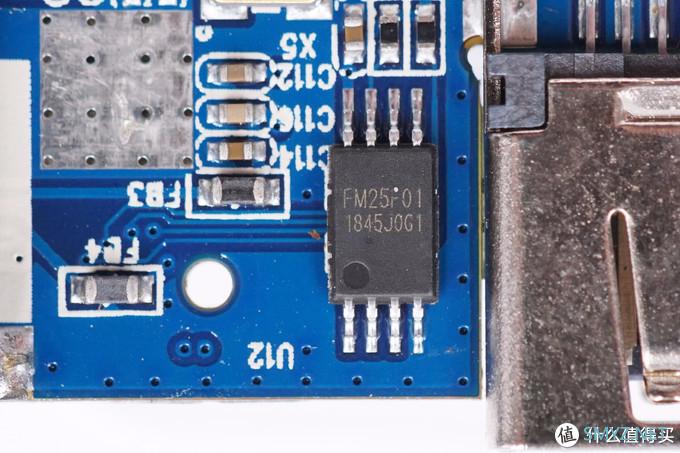

非挥发存储器SPI NOR Flash，型号FM25F01，来自FM复旦微。

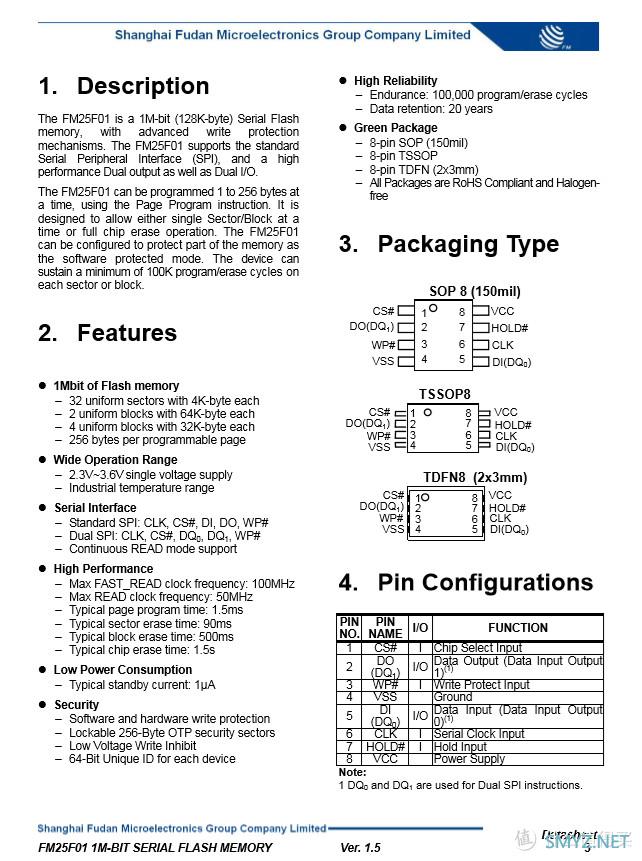

FM25F01详细资料。

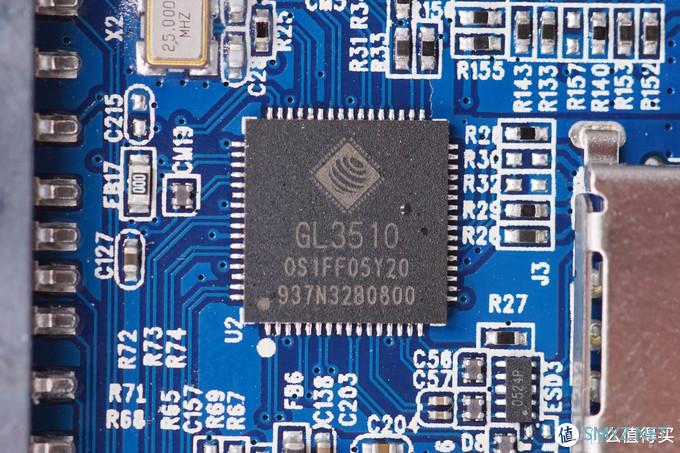

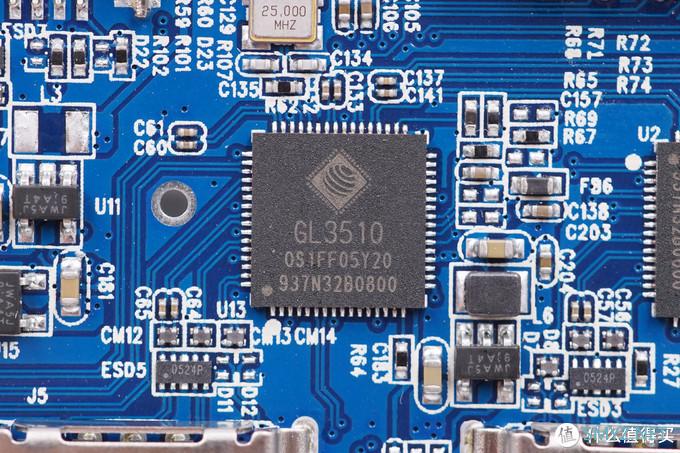

Genesys创惟GL3510是一款四端口，低功耗，可配置的集线器控制器。它符合USB 3.1规范。GL3510集成了GenesysLogic自主开发的USB 3.1 Gen 1超高速发送器/接收器物理层（PHY）和USB 2.0高速PHY。它支持超高速，高速和全速USB连接，并完全向后兼容所有USB 2.0和USB 1.1主机。GL3510内置5V至3.3V和5V至1.2V稳压器，可节省客户的BOM成本，并简化PCB设计。

充电头网了解到，使用这款芯片的还有UGREEN绿联3A1C五合一多功能拓展坞、UGREEN绿联2A1C三口多功能拓展坞、ROCK云启Type-C扩展王座、Baseus倍思口风琴五合一HUB智能转换器等产品。

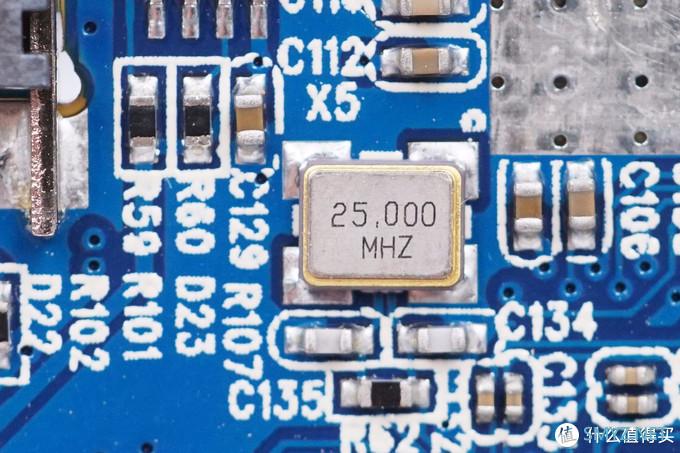

25MHz无源晶振。

另一颗Genesys创惟GL3510集线器控制器，这颗用于分配给USB接口和读卡器芯片。

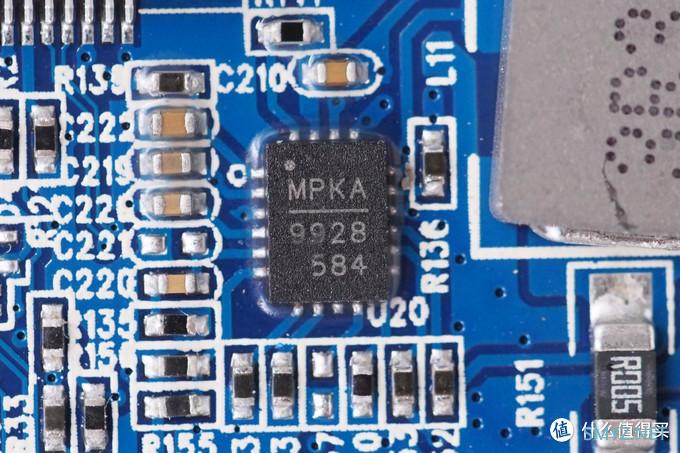

MPS MP9928同步降压控制器，外置开关管，用于输入降压为转换器供电。

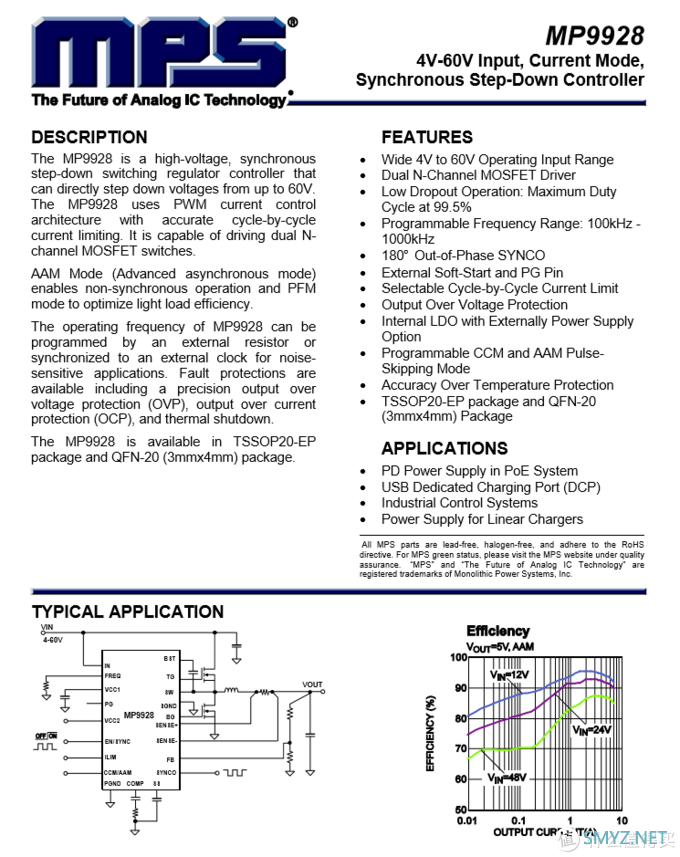

MPS MP9928 详细资料。

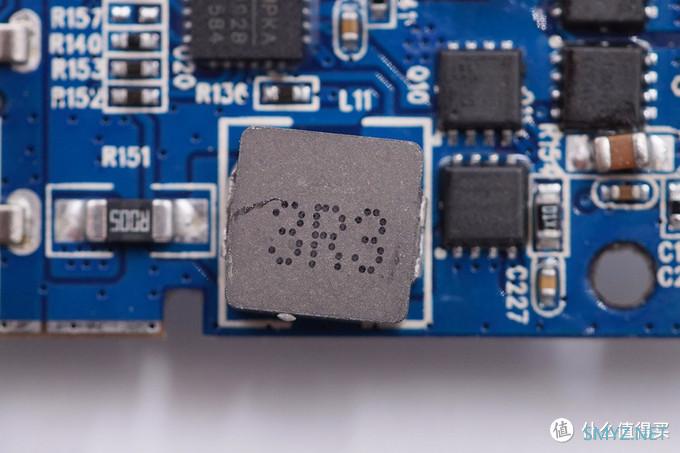

3R3合金电感，用于降压。

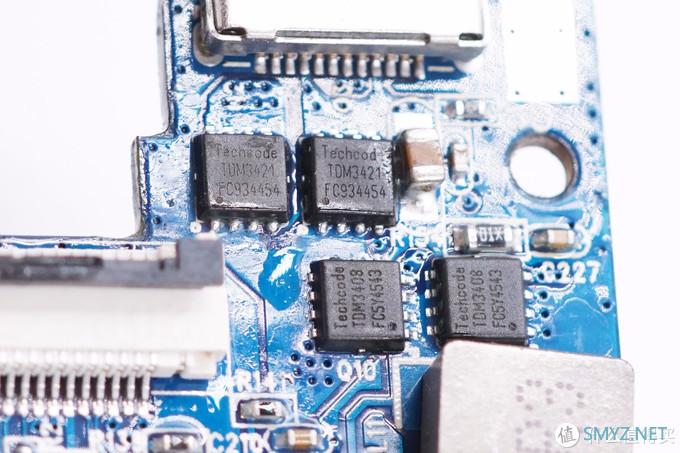

四颗MOS管，其中两颗型号TDM3421，PMOS，用于配电切换，另外两颗型号TDM3408，NMOS，用于降压为转换器和USB接口供电，均来自Techcode泰德。

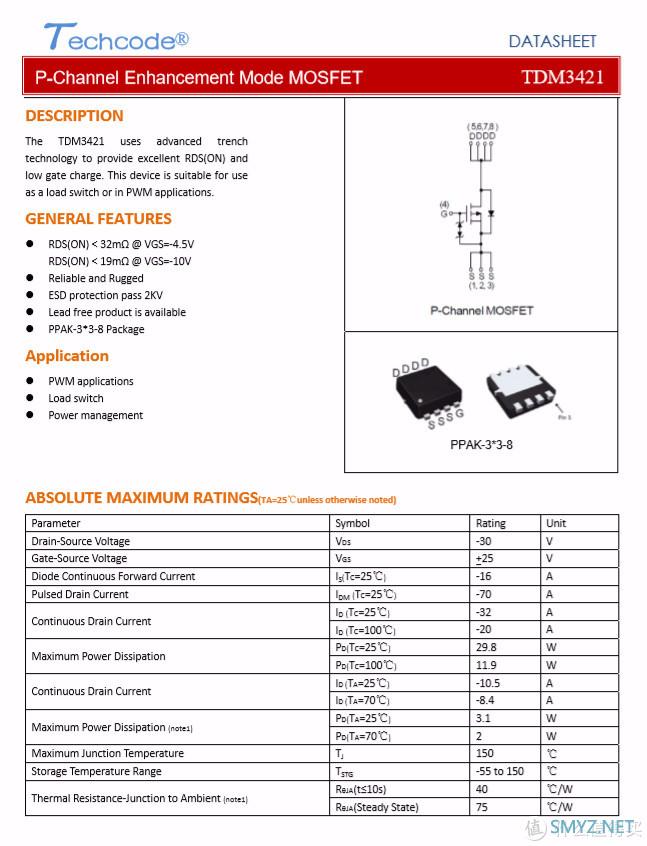

TDM3421详细资料。

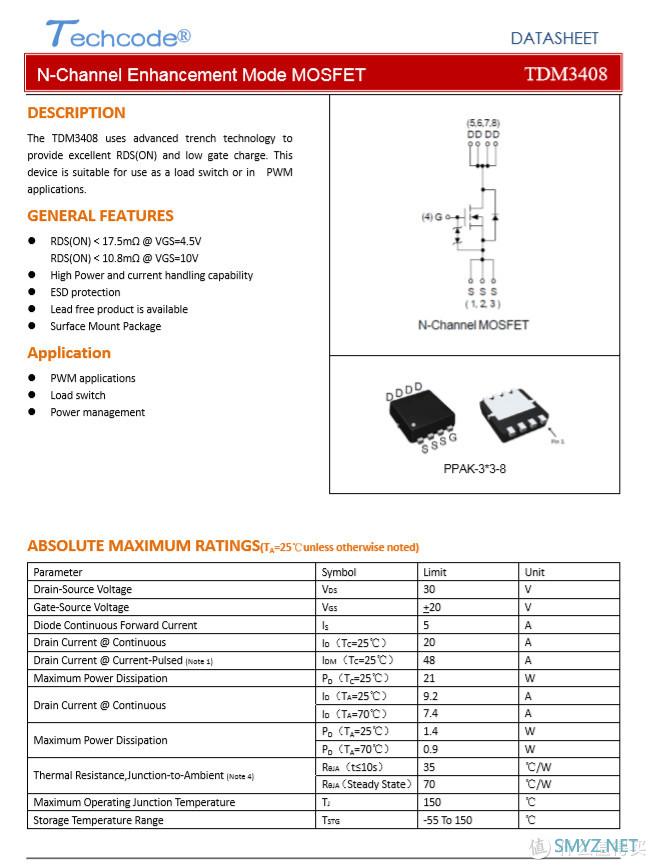

TDM3408详细资料。

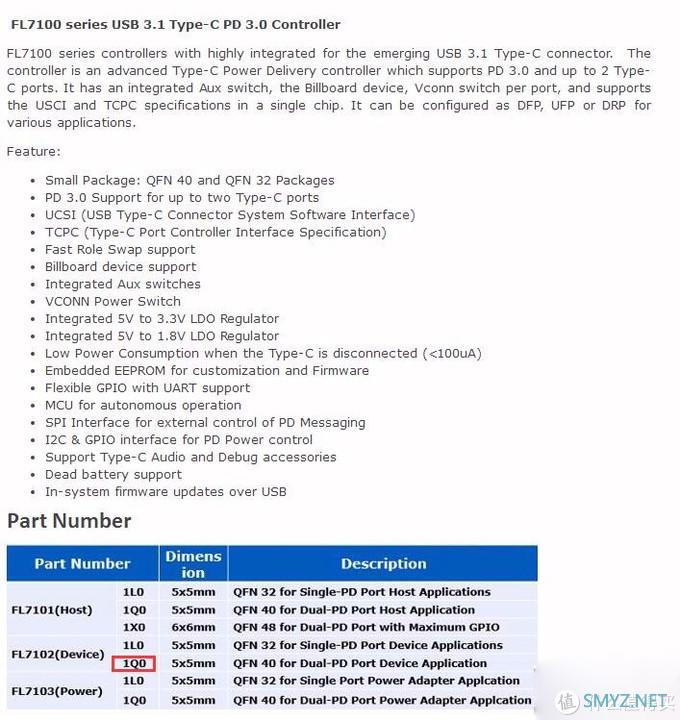

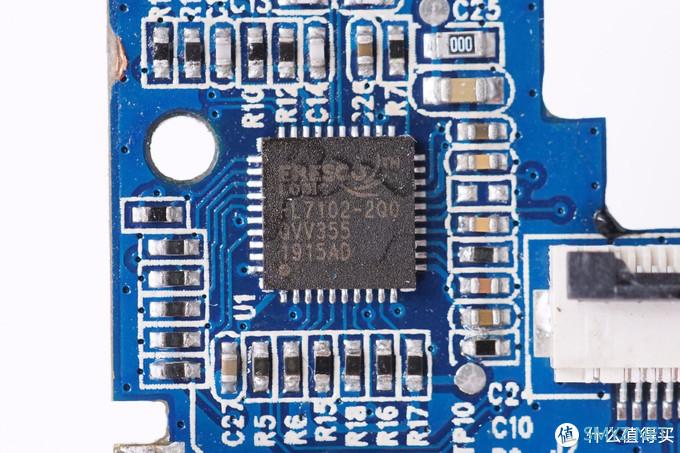

Fresco睿思FL7102是一款高度集成的PD控制器，适用于新兴的USB 3.1 Type-C连接器。 它是一种先进的Type-C Power Delivery控制器，支持PD 3.0。 FL7102-2Q0支持两个PD端口，FL7102-2L0支持一个PD端口。 它们具有集成的Aux开关，Billboard设备，Vconn开关，并在单个芯片中支持TCPC规范。 它们可以针对各种应用配置为DFP，UFP或DRP。

睿思FL7102详细参数，并且充电头网了解到，这款芯片在UGREEN绿联3A1C五合一多功能拓展坞、UGREEN绿联2A1C三口多功能拓展坞、ROCK云启Type-C扩展王座、Baseus倍思口风琴五合一HUB智能转换器等产品上均有用到。

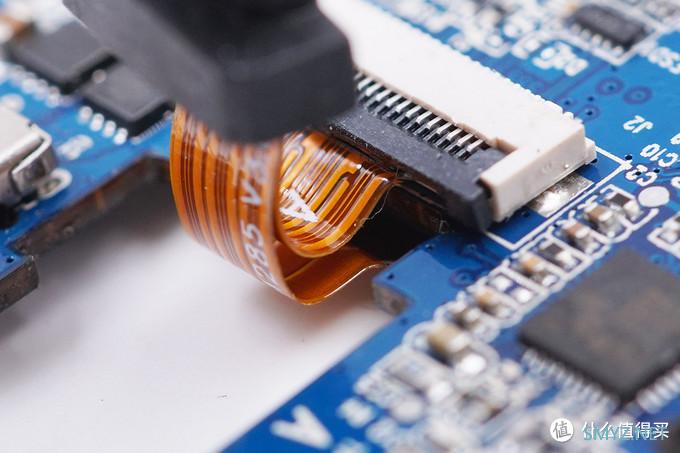

USB-C线缆为排线线缆，通过插头与PCB板连接，排线有两根分别接在PCB板的两面。

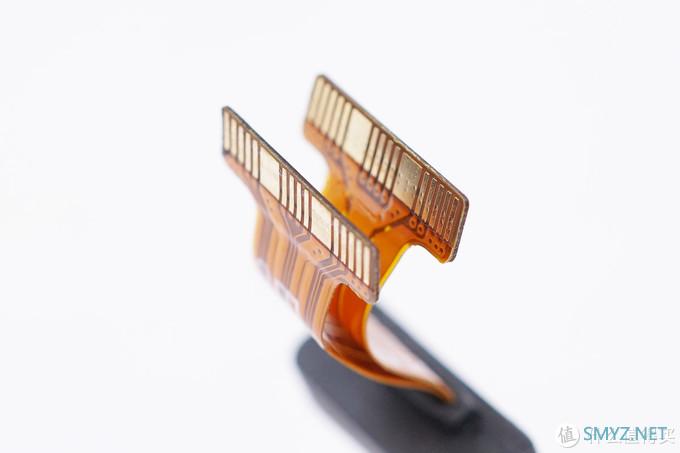

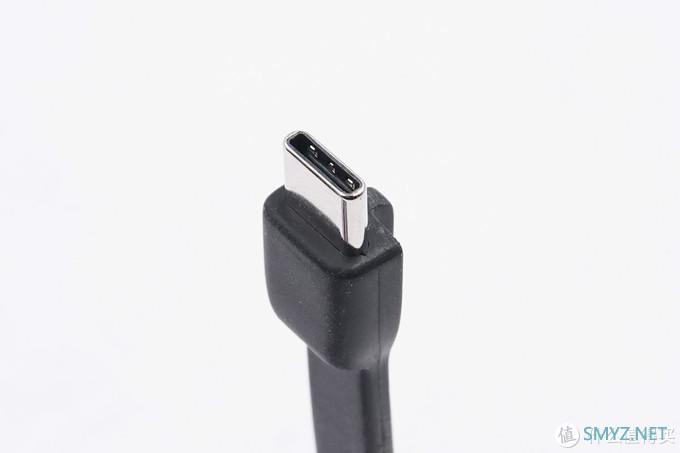

两根排线特写，插头镀金，正极加宽用来传输大电流。

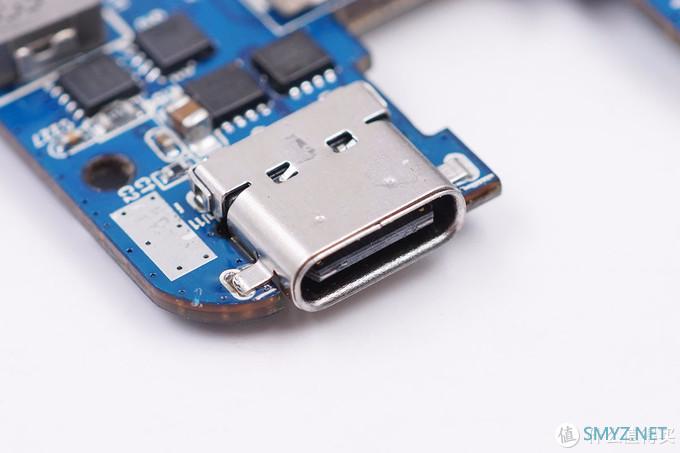

USB-C接口特写，黑色舌片，内部夹钢片，更加耐用。

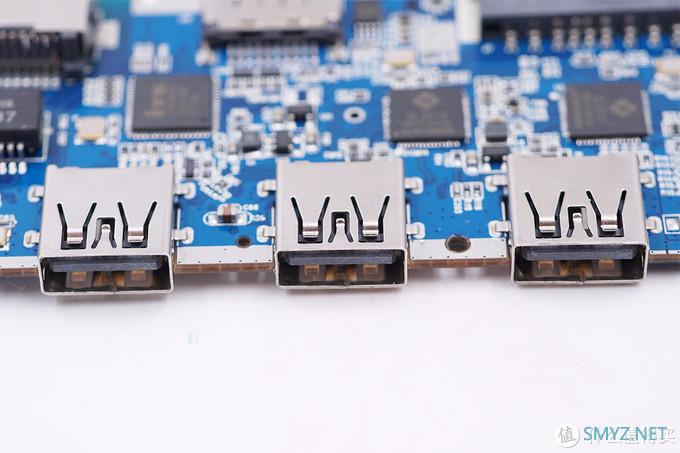

三个USB-A接口母座特写，沉板过孔焊接。

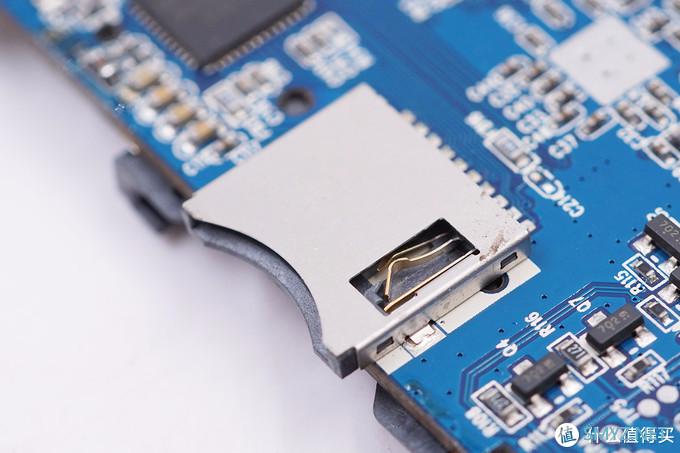

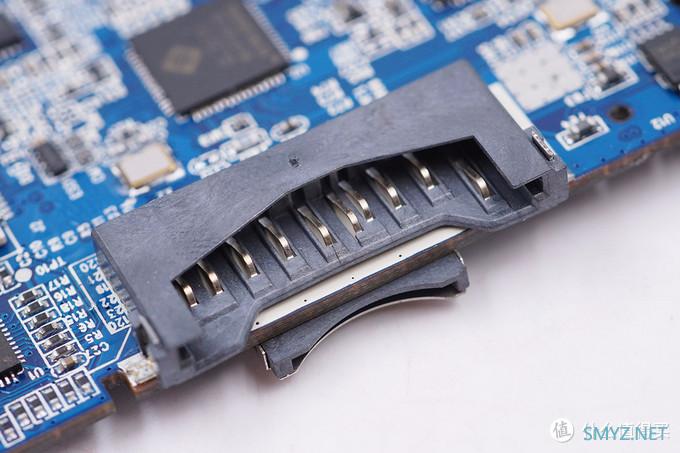

SD卡槽特写，考虑到体积采用插拔式卡槽，并没有采用只有空间充裕才会使用的弹出式卡槽。

TF卡槽特写，两个卡槽分别焊接在PCB板的两面，方便使用。

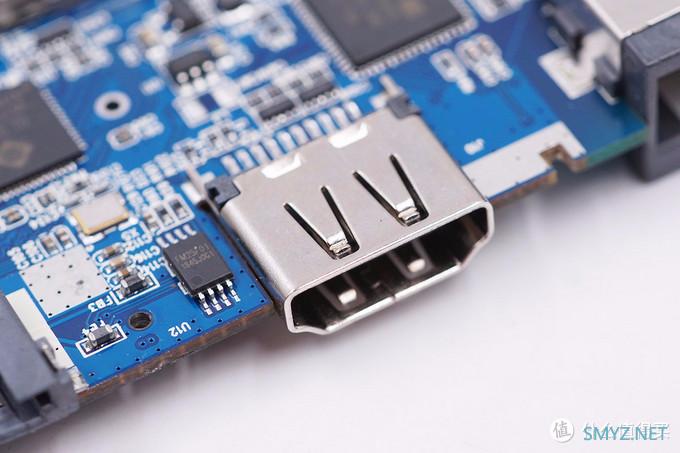

HDMI接口特写，同样是沉板焊接。

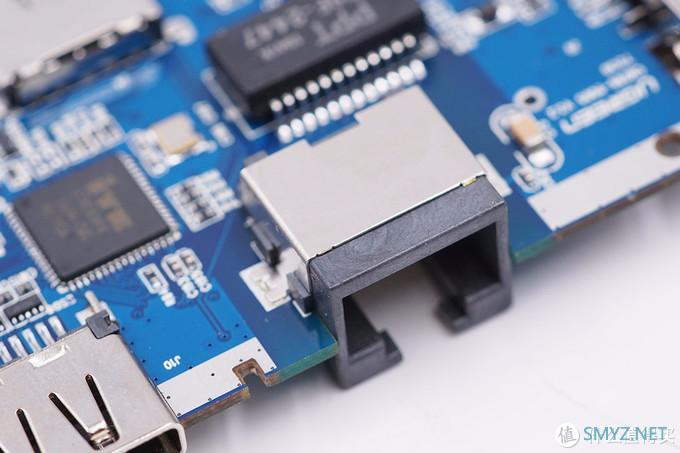

RJ45接口特写，沉板过孔焊接，没有指示灯略显遗憾。

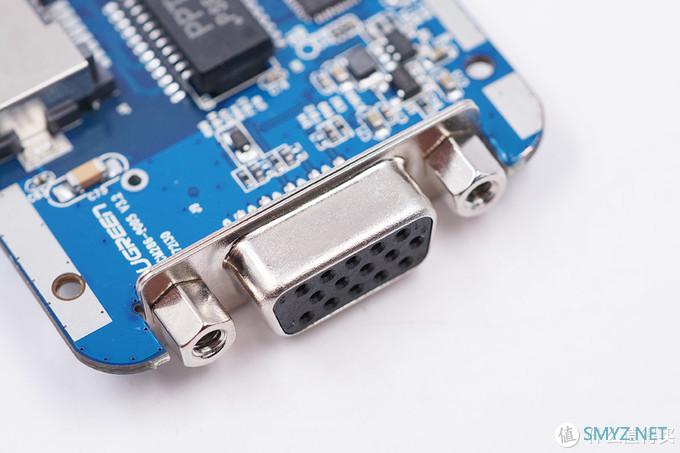

VGA接口特写，外套金属外壳并使用螺母夹紧。下面我们来看看PCB板正面上的芯片详细信息。

PCB板背面一览，上面只有两颗芯片。

丝印XT25F16B存储器，来自XTX芯天下。

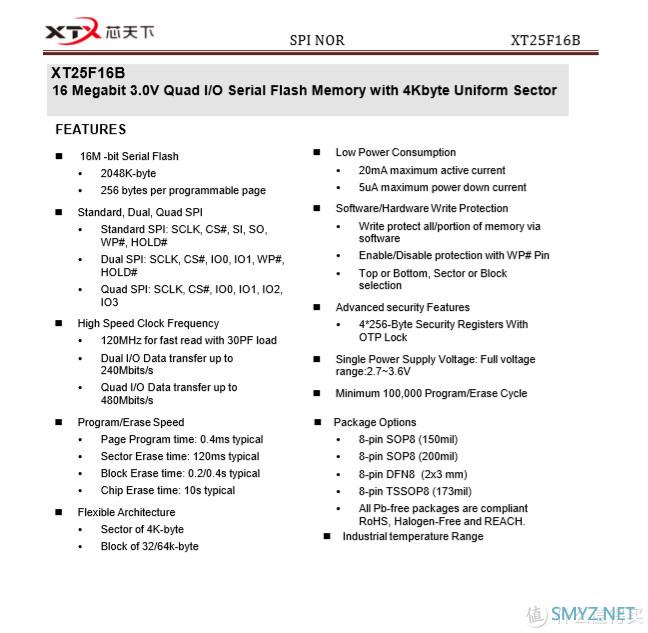

XT25F16B详细信息。

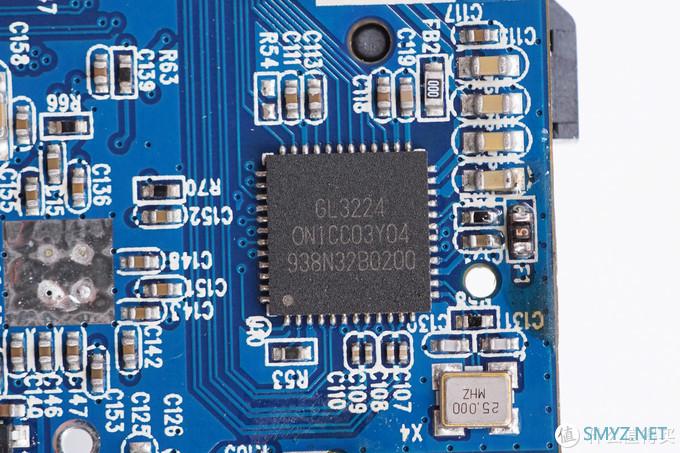

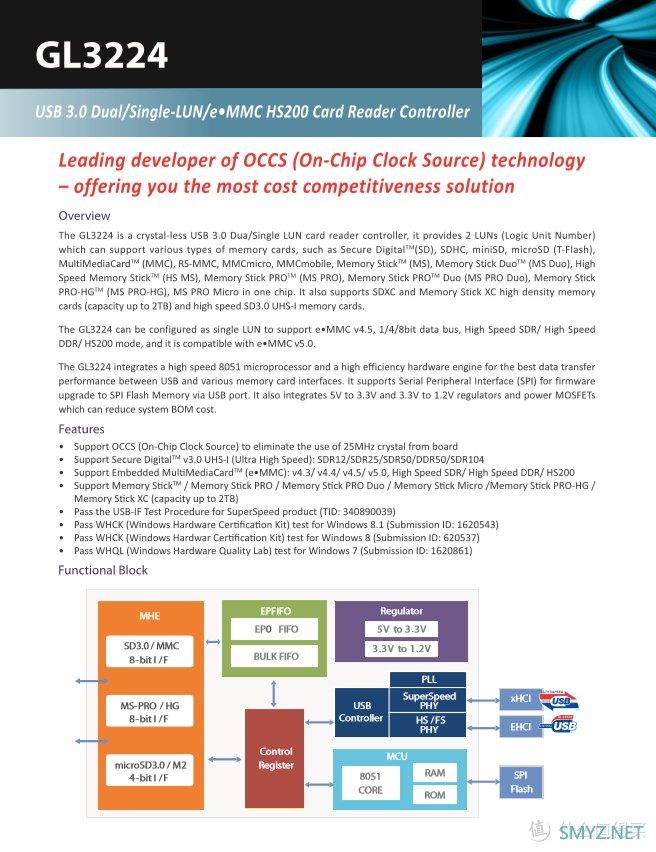

Genesys创惟GL3224，读卡器芯片，支持USB3.0，SD卡，TF卡，记忆棒的读写，还支持EMMC芯片。

GL3224详细资料，并且充电头网了解到，Baseus倍思口风琴五合一HUB智能转换器也使用过这款芯片。

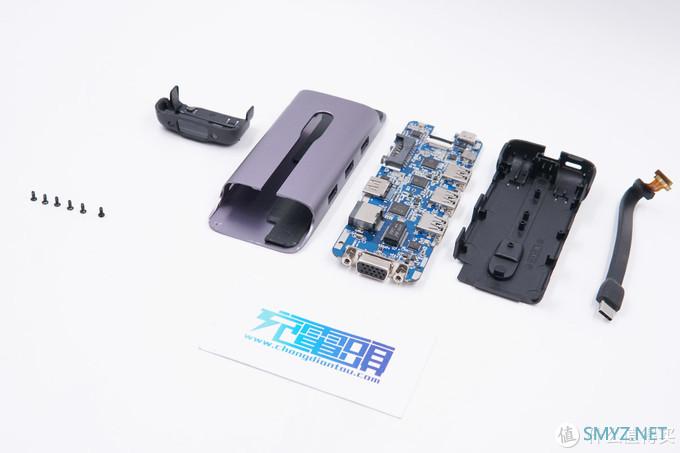

全部拆解完毕，来张全家福。

充电头网拆解总结

UGREEN绿联这款USB-C多功能拓展坞采用铝合金外壳，机身壳经过阳极氧化处理呈灰色，表面采用喷砂工艺手感细腻，此外还设计有理线槽，整个产品不仅小巧便携。这款扩展坞是目前推出的拥有接口最多的款式，具有3A1C四个接口、两个SD/TF卡槽、HDMI和RJ45接口。不仅数据传输速度快，还支持4K高清、HDMI、RJ45和多口同时充电功能，充分满足日常需求。

充电头网通过拆解发现，内部使用了ITE联阳的IT6564FN、创惟GL3510和GL3224、瑞昱的RTL8153、睿思的FL7102、MPS MP9928等多款业界知名厂家的芯片，用料扎实。此外PCB板正反面均有塑料进行绝缘和保护，所有的接口均为沉板过孔焊接，不仅降低了产品的厚度而且增强牢固性，线缆采用FPC结构，更加柔软且耐用，接口内置ESD保护芯片，有效防止静电损坏。
