购买理由
我这款是c104红轴版本，无背光，属于性价比比较高的一款，18年8月份购买的，大概350左右。樱桃红轴美滋滋，适合办公室长期使用
改灯准备
自己使用了1年，一直想找个机会改灯，看了好多方案，拖了好久，终于抽时间改了。目前感觉还是挺不错的。改灯还是比较简单的，购买之前就了解过了，该键盘上预留了灯位的，直接焊上去就好了。
需要准备的工具：灯，电络铁（实验室的），焊锡丝，撬棒（我用卡片代替的）
改灯方案

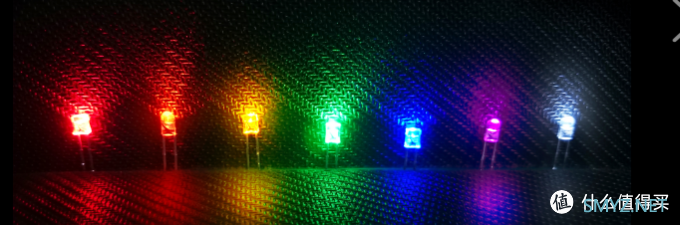

方案上纠结的主要是灯的颜色以及选择圆头还是方灯首先说灯的圆方选择：圆头聚光，灯光被聚集在顶部，比较刺眼，方灯是平头，灯光散开，更柔和
圆方灯区别
我想灯光散开点，而且可能会使用不透光的PBT键帽，最终选择的是方灯，大家可以根据需要选择
然后是灯光的配色方案，我比较中意的是冰蓝色，一开始准备改冰蓝了，后面调键帽时看到了一个RGB键盘的配图甚是喜欢。我这单色背光的PCB肯定上不了RGB，那就来个伪RGB：使用7种颜色的灯。

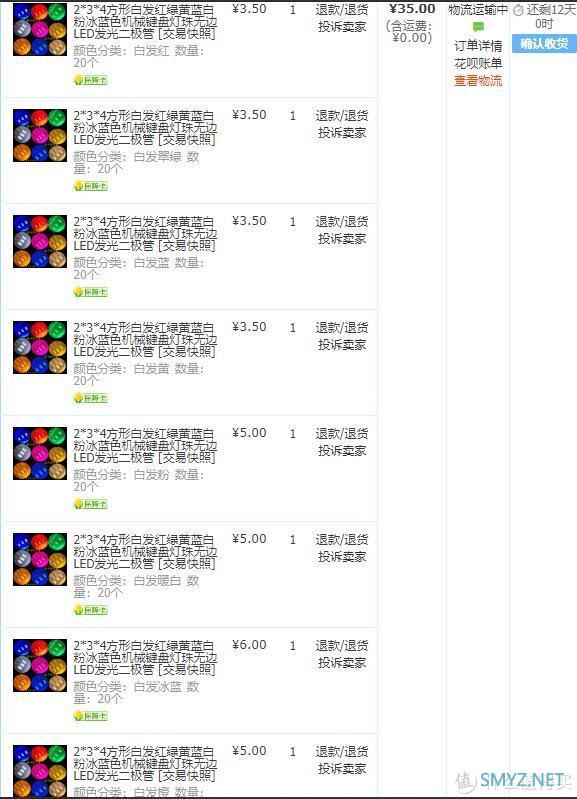

灯珠购买
买了 红 黄 橙 蓝 冰蓝 粉红 绿 暖白8种，最后没使用暖白，主要是和橙色区别不大。
灯光颜色的排列按 红 粉 蓝 冰蓝 绿 黄 橙 红排列，类似于颜色的渐变，这样就看起来比较自然
颜色渐变
红色放在了键盘的两侧，其余颜色以三行一个颜色来安排
灯珠位置
改灯过程
c104采用共模，键盘采用卡扣式，有点难拆
首先是拔掉所有的键帽，然后用卡片来将键盘上盖撬开（大力出奇迹），上盖开了就比较简单了，注意开后盖的时候先把键盘线的卡扣拔了

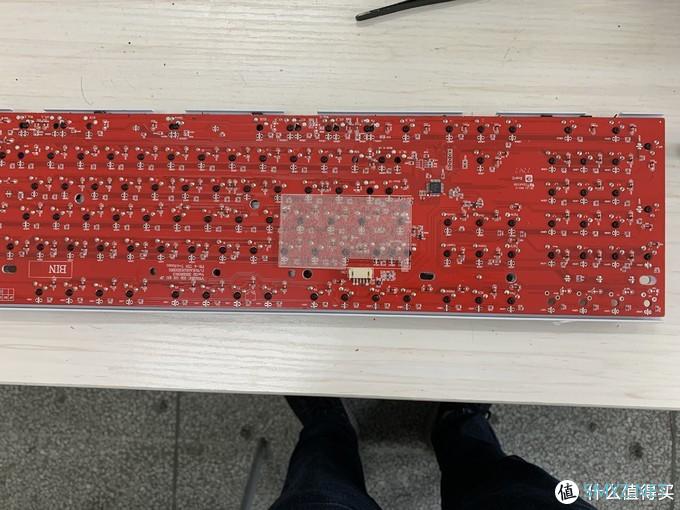

PCB
拆好后就是这个样子了，灯位的焊盘没有值锡的（数值区+和回车灯位有锡，用吸锡器吸干净），现在就可以放置LED灯珠了，方头的LED是可以刚好开在轴的灯位上的（稍微用点力按上去），这样就比较方便焊接了，放好灯珠后将键盘反过来就可以开焊了（反过来的时候慢点，灯卡的不紧小心掉出来）
焊接

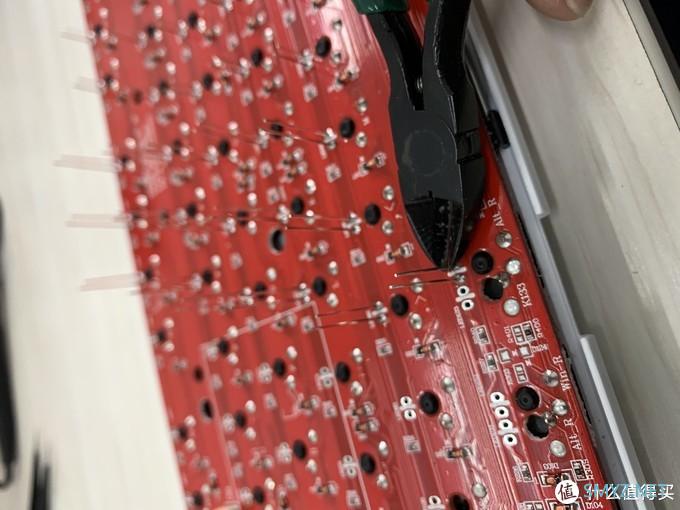

焊接还是比较快的，大概30钟搞定，然后就是减除过长的LED引脚，我这使用的斜口签，没有的可以使用指甲钳。

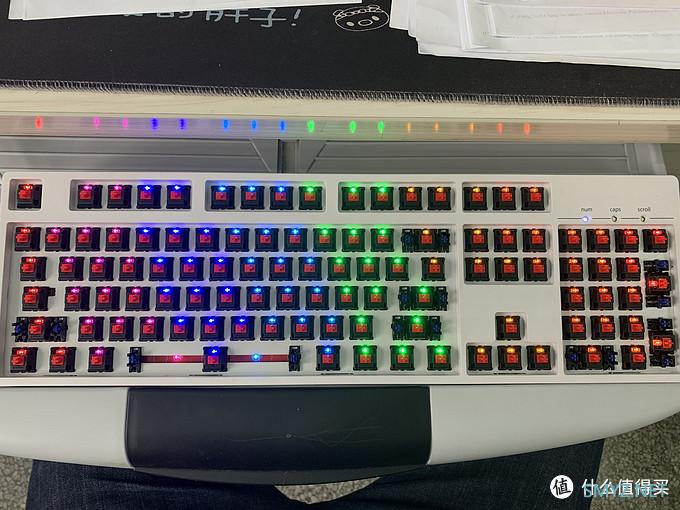

这样就基本完工了，通电试试，全亮，稳
PS：空格键哪里有3个灯位，但是只有中间那个灯亮，检查了发现，另外两颗灯位焊盘的地是悬空的（设计有毒？），问题不大，直接飞线把悬空的两个焊盘接地了，完美点亮！这个不会飞线的可以只焊中间的。完美主义者就飞线吧，这3颗灯我分别焊的粉，蓝，冰蓝，渐变效果不错
剪完引脚，可以看看那个引脚没焊好，补点锡，追求完美
改灯效果

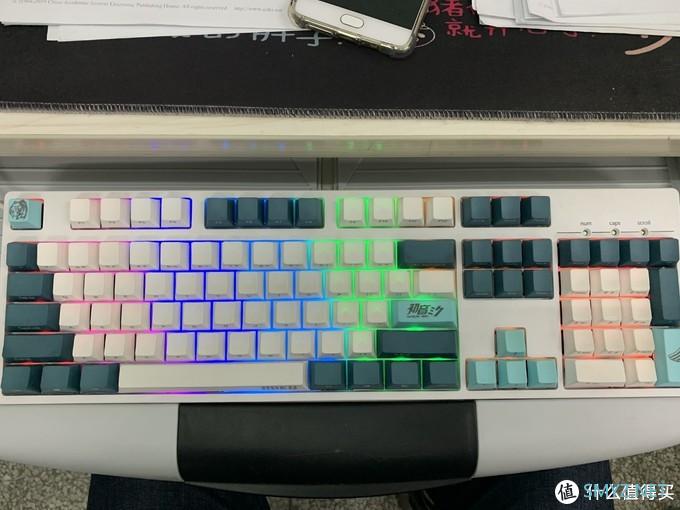

PBT不透光键帽效果
PBT不透光

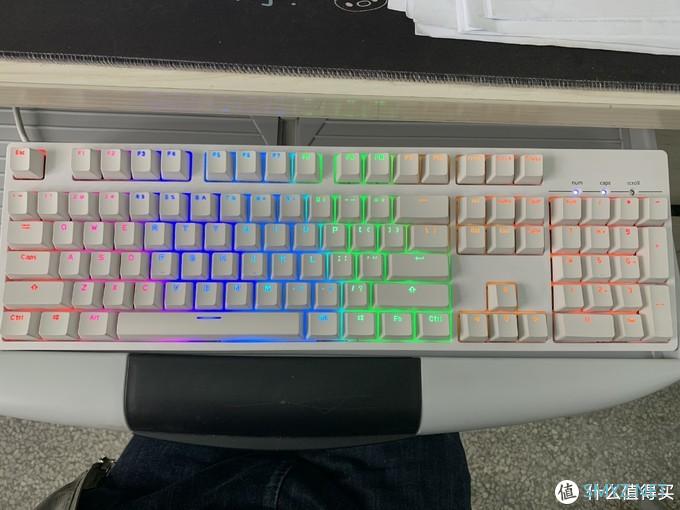

ABS透光效果
ABS透光
自带的键帽是不透光的，由于经费有限去淘宝买了套ABS的透光键帽，27快钱，效果还不错，主要是便宜。
灯效

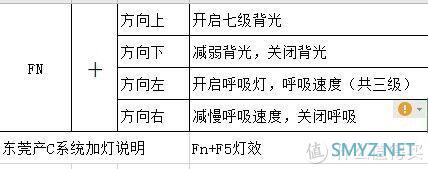

IKBC的灯效比较少，这点是真的坑，而且C104还有好几个版本，不同版本灯效不同，我这只有个呼吸灯
喜欢等效多的可以考虑其他品牌（比如我。。。）
