创作立场声明：3.5的硬盘已经过时了，现在都是固态，连2.5都用不上其实是不小心摔了下，顺带给各位看看板子了。emmmm倒是咱之前干视频的时候真拆过，但是那是过去了
其实以前也正是因为干视频所以才需要这个，当时咱大量存教程视频需要大量便宜的冷储存，视频不是很重要但是又不想熊瞎子劈苞米那样下了传传了删，咱自己也要存，万一网站哪天没了或者丢档了咱还能补，这种事以前不是没有过。所以咱当时选的是多个320G 500G硬盘作为移动储存外挂的方案，笔记本负责下载，下载之后直接上传或者剪切到移动硬盘里再找上传机（WINDOWS平板或者学校机房）上传，一个硬盘满了之后立马换一个新的，像打机枪一样来回换着装直到咱放弃干视频为止，最后咱一查咱干了大概一打半的硬盘出来，大多数都是500G的，钱没少花啊，当时500G可要5、60呢
此外不要相信官网的报价，这玩意咱一年前买的时候也就值50包邮，还有点贵了，不少拆机的单盒子 比如希捷的比这还便宜40包邮满地爬，这东西算贵的了，如今居然还卖70块钱，谁给你的勇气梁静茹吗
开始

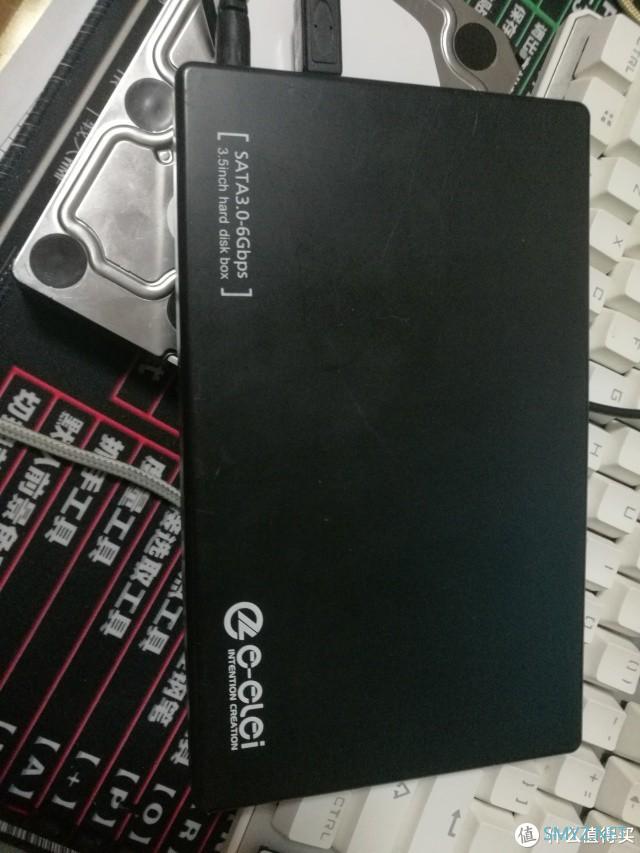

首先这个3.5移动硬盘盒真的方案是异常的简单，就是一个塑料壳加个转接PCB印刷电路板，给一根3.0的TYPEB数据线和一个5.5*2.1的12V电源（很垃圾，虽然有2A但是是那种霸座的老式电源，后来咱换成了QC充电头+12V激活线了）

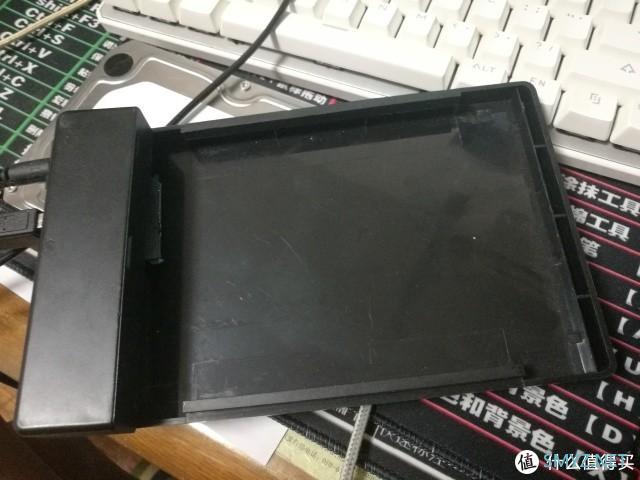

咱主要利用的就是这个硬盘盒硬盘很容易拆的特性的，你看连螺丝固定都没，事实倒也证明如果你能把它放稳不往地下摔的话这玩意倒也靠谱（然而咱不还是没放稳摔了，好在盒没啥事硬盘炸了 赶紧写文章回血）

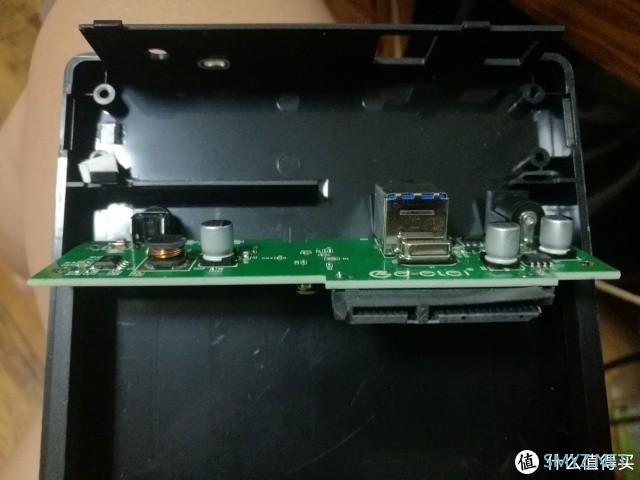

板子面积意外的比想象中的要大些，但是看起来仍然简陋，元件很稀疏
SATA接口已经有点变形了，好在不耽误用

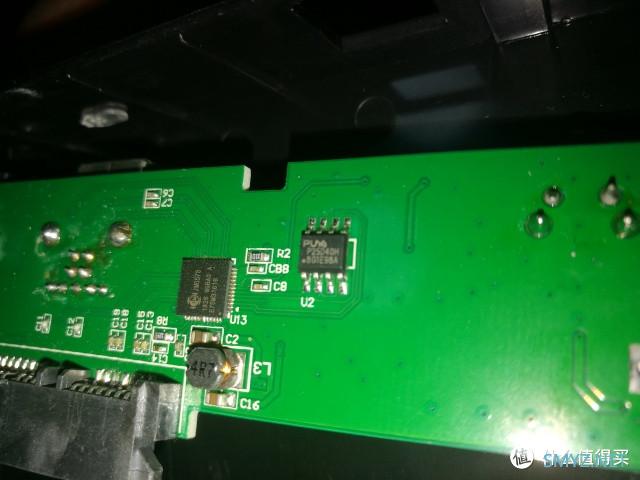

JMS578 JMicron的IC
智微，IC设计厂（为啥叫这名），新竹的一家公司。一般应该都是找台积电代工吧
USB 3.1 Gen1至SATA 6Gbps
符合UASP规范
为SSD / HDD / ODD提供低功耗和高性能的解决方案

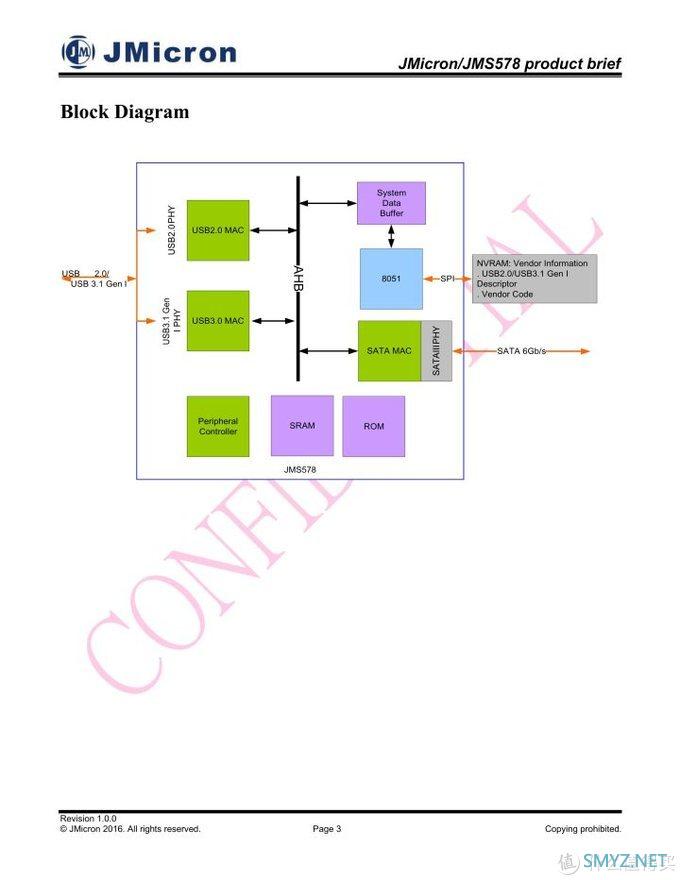

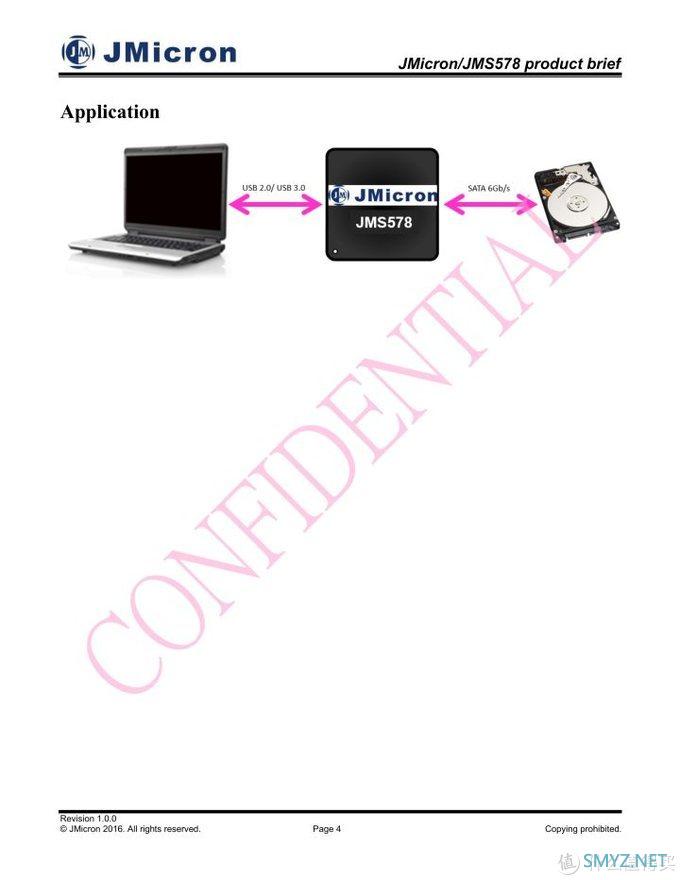

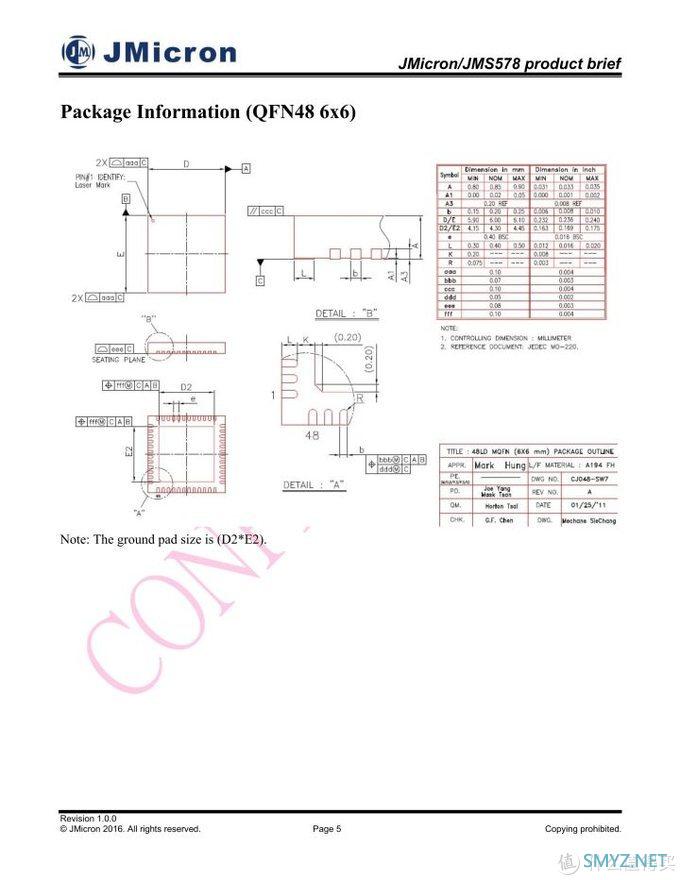

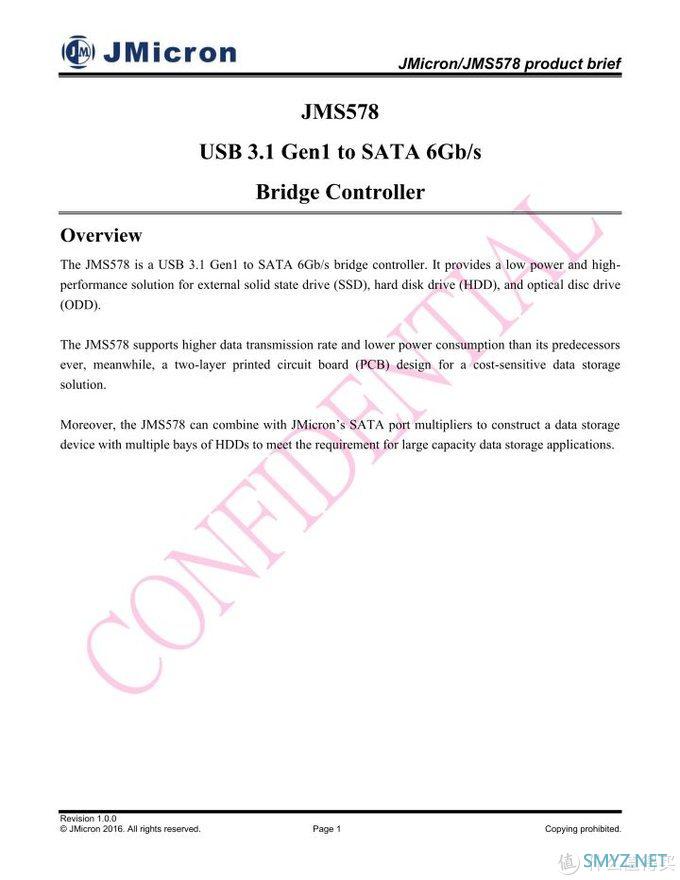

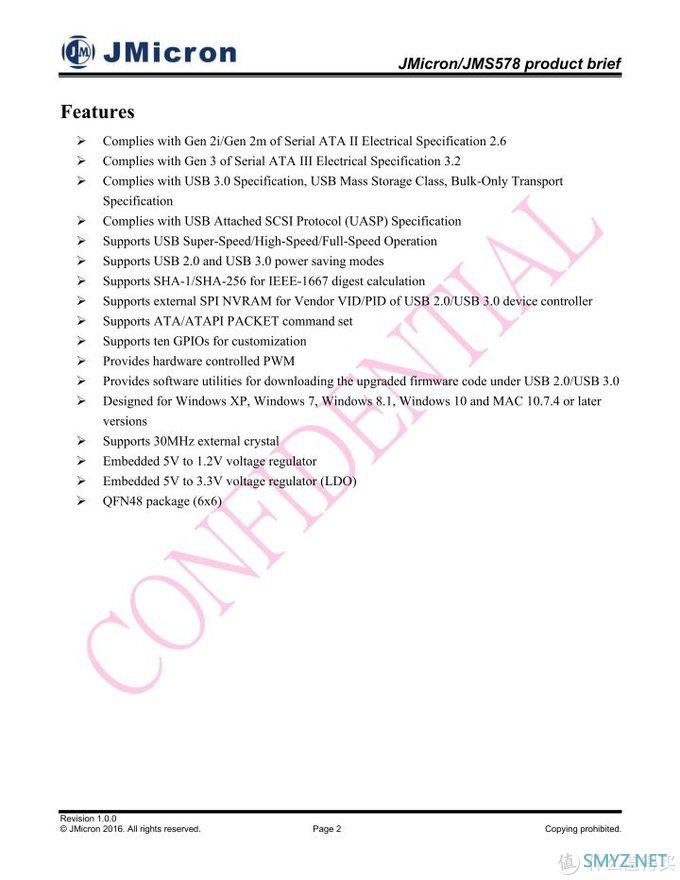

数据表（来自官网）
说实在的是很落后的型号，JMS580比这个好，支持USB3.1 GEN2（真USB3.1）
USB 3.1 Gen2至SATA 6Gbps
支持外部USB Type-C PD控制器
支持SSD的TRIM命令并符合BOT / UASP规范
当然屏脑子想如果用上这个IC这些厂家得宰咱们多少钱，图吧垃圾佬，3.0又不是不能用，大多数时候咱不还是受限于机械硬盘100M左右的读写速度，要什么3.1
过去2.0的移动硬盘用着不也好好的，现在怎么虚浮了

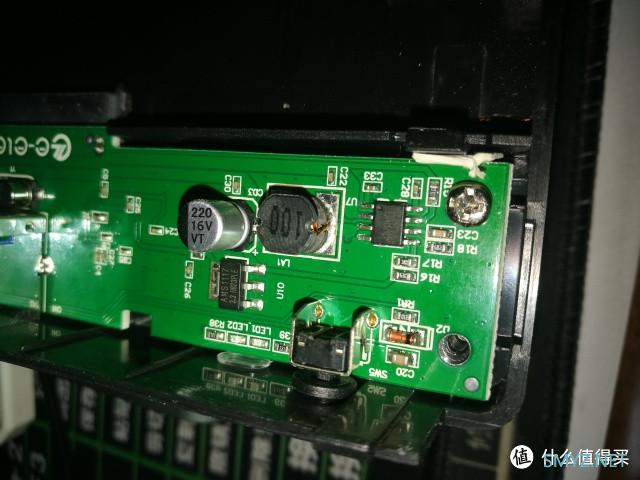

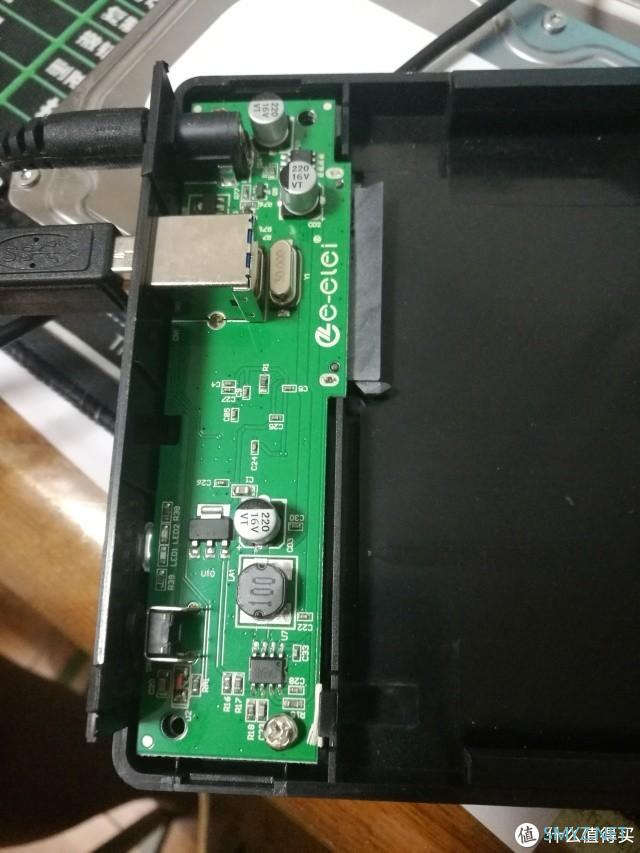

供电用料还可以，AMS1117中规中矩
总而言之是无法单靠USB供电了，无论插5V的硬盘还是12V的硬盘都必须走12V供电口。所以这是为3.5寸硬盘设计的移动硬盘盒（2.5寸的USB3.0移动硬盘盒市场价普遍在20包邮左右）

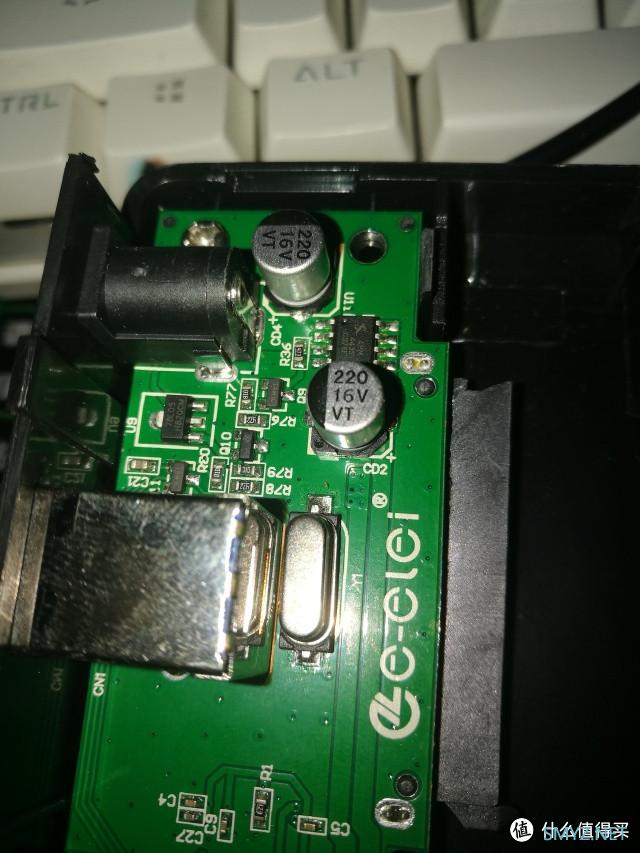

数据这边还有个78L05负责U口的供电，再也不用担心U口供电不足了，即使是纸糊的USB3.0也能愉快的使用了（平板或者咱笔记本用EXPRESS卡转的USB3.0都能愉快的以3.0的速度连接，去他妈的供电不足）

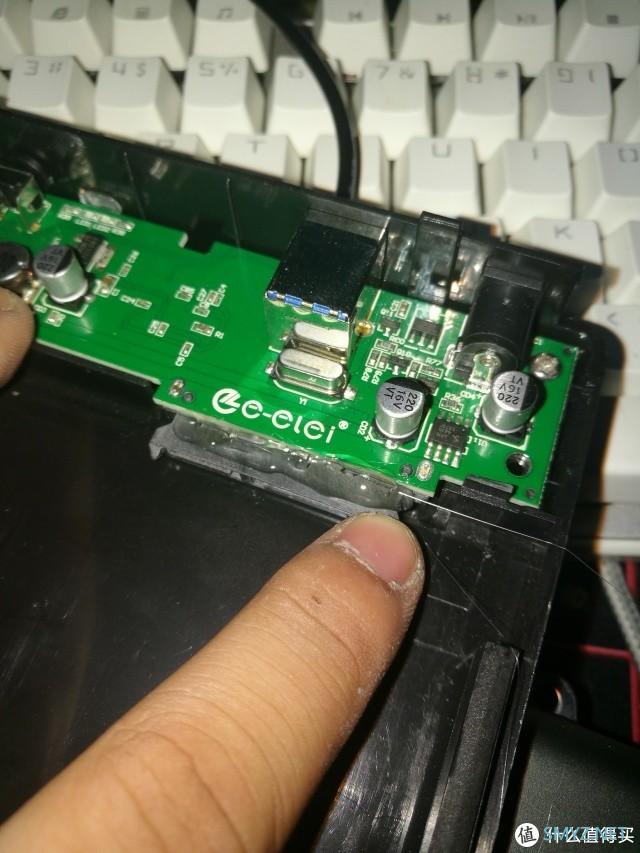

简易修复
这世界上没有热熔胶解决不了的问题，有就用401和704
502就是个DD，在强力胶里面最弱的

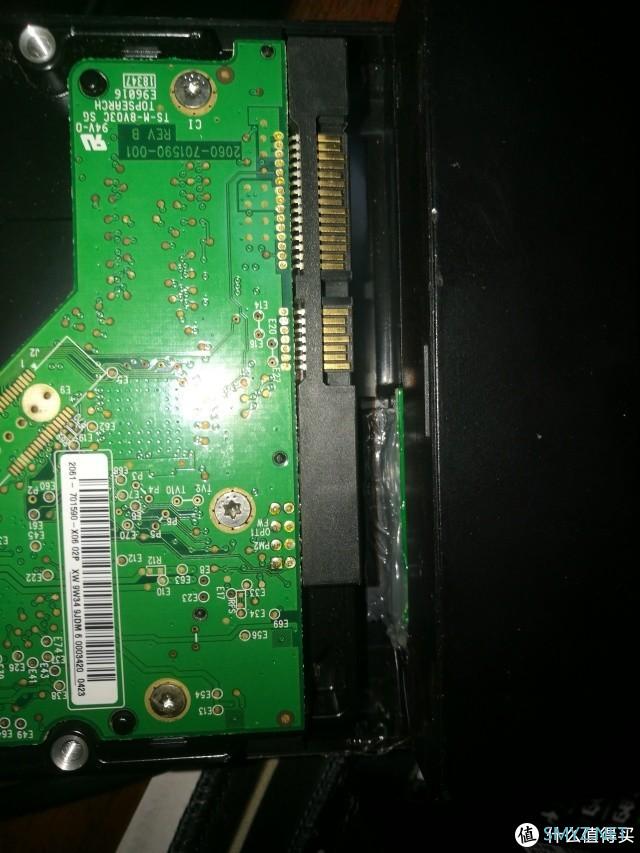

再用硬盘趁胶还没凉透给它修修形省得到时候硬盘插不上就尴尬了
以上，就这样
其实3.0硬盘盒的电路大同小异，基本都是这种单IC+12V电源解决方案，谁家便宜买谁的，不用迷信什么高价才有好货，高价除非它有RAID，不然基本拆开看都是一样的东西，你要说铝合金外壳或者夹钢板散热有用没肯定有用，但是为了减小发热是不是应该考虑的是买个好点的硬盘而不是压制散热？同样容量的硬盘2.5寸的并没有多贵啊（垃圾佬的视角，750G以下硬盘3.5和2.5真的差不多），发热和可靠性以及便携性功耗等参数都比3.5的强很多，还没贵多少，咱要不是大量存食之无味弃之可惜的数据都不会选3.5盘玩什么极限性价比的，同样是机械盘2.5的不好吗
完
