此次用来改的这把C87是po主入手的第一把机械键盘，2016年10月京东购入使用至今，茶轴，po主要求不高，对这键盘的使用还是挺满意的

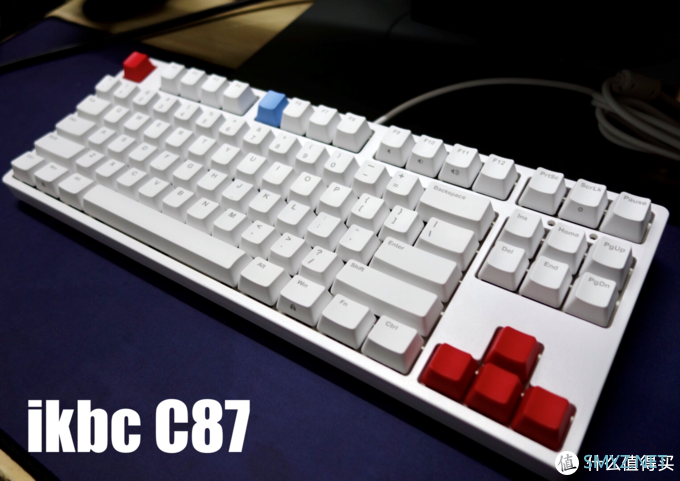

▲正面

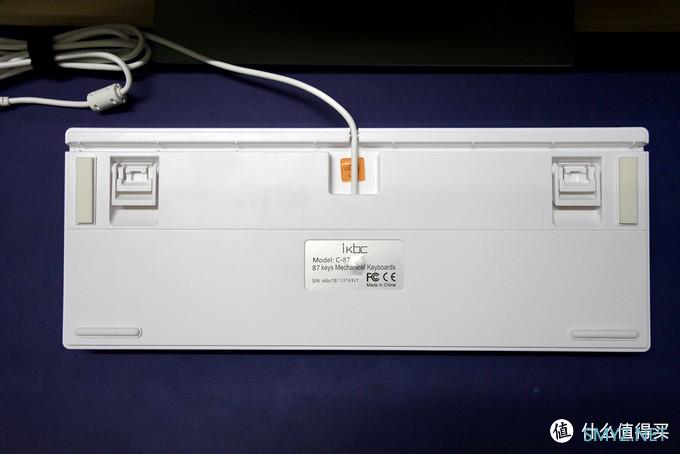

▲反面

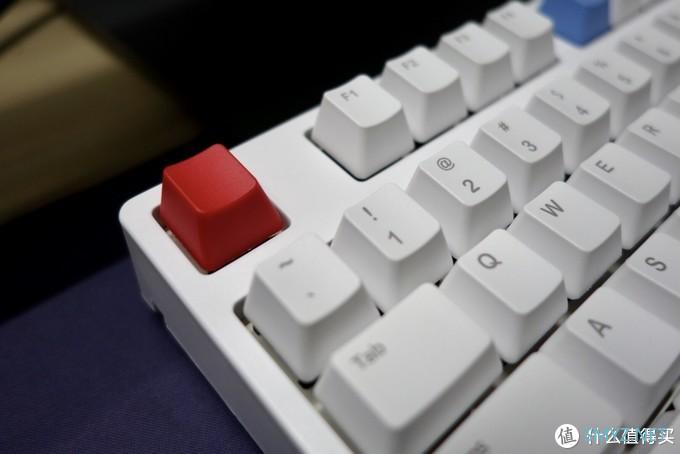

▲耐磨不易打油的PBT键帽，内置钢板，全程无冲

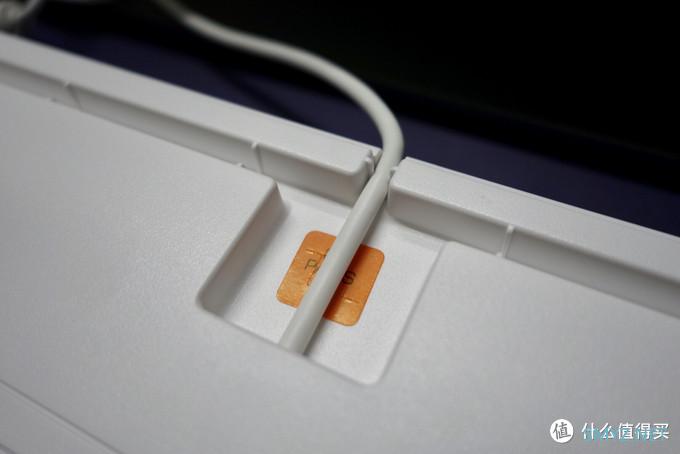

▲可三向出线

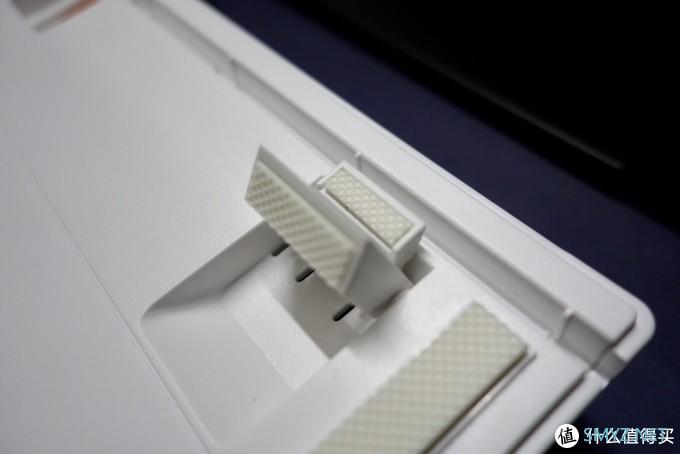

▲两段式脚架

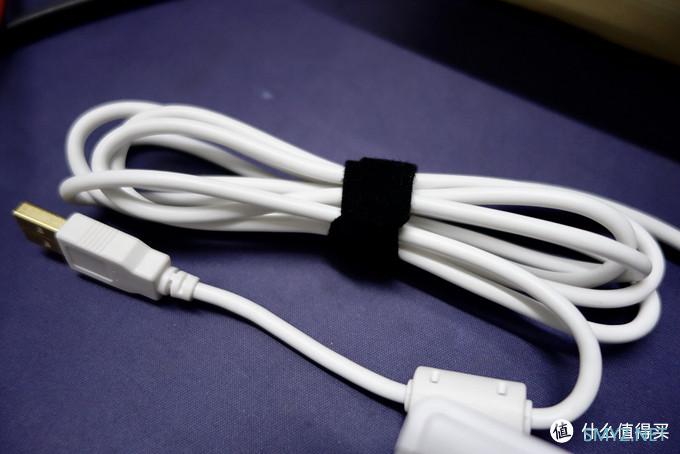

▲1.5米USB连接线，这次要干掉的对象
ikbcC87机械键盘有线键盘游戏键盘87键原厂cherry轴樱桃轴吃鸡神器笔记本键盘白色茶轴338元京东去购买
关于改无线
很早就有了把机械键盘换成无线的想法，而市面上大部分无线机械键盘都是用的蓝牙，po主担心蓝牙连接的稳定性，所以基本就只剩下罗技家的可选了，可是对于罗技家的无线机械键盘又爱不起来。
今年5月，ikbc推出了C87的无线版本—W200，W200用的类似罗技优联的2.4G无线技术，也有一个独立的接收器，但po主电脑上已经有一个优联接收器了(罗技MX Master 2s鼠标用)，如果把键盘换成W200就还得增加一个收集器，没 法 接 受 ！
好吧，既然这样，那就自己动手改一把吧！
网络上有不少网友的改造先例，参考后决定使用罗技K375S键盘的主控用来改造。
为什么选K375s的主控？总结来说就是8个字：价格合适功能齐全。
全新的K375s键盘售价在129-150的样子（上闲鱼更便宜）
有优联、蓝牙两种连接方式；
支持多操作系统，可记忆3个设备快捷的来回切换；
支持6键自定义；
支持罗技Flow，跨计算机控制和文件传输功能；
低功耗，罗技官方宣称2节7号电池能续航2年(按每年200百万次击键算估算)。
优秀！这该有基本都有了，还要什么自行车，盘它准没错了。
既然要把C87改成罗技的方案，就需要改变C87原有的电路，这里就有2种思路：
把键盘原有的PCB换成为K375s专门定制的PCB（这种定制的PCB已经有人做过了，可以直接买回来用，当然有能力的也可以自己画，如果只是自己用不搞批量也没那个必要，成本在那里）；
在原来的PCB上直接飞线，po主考虑到原来的PCB拆下来也没有什么用，这次改造就是直接飞的线。
ikbcW200机械键盘2.4G无线游戏键盘87键原厂cherry轴樱桃轴无线机械键盘白色红轴448元京东去购买看百科
罗技（Logitech）K375s多设备安静输入平板IPAD键盘手机键盘无线蓝牙键盘全尺黑色149元京东去购买看百科
改造DIY过程
1.拆K375s主控

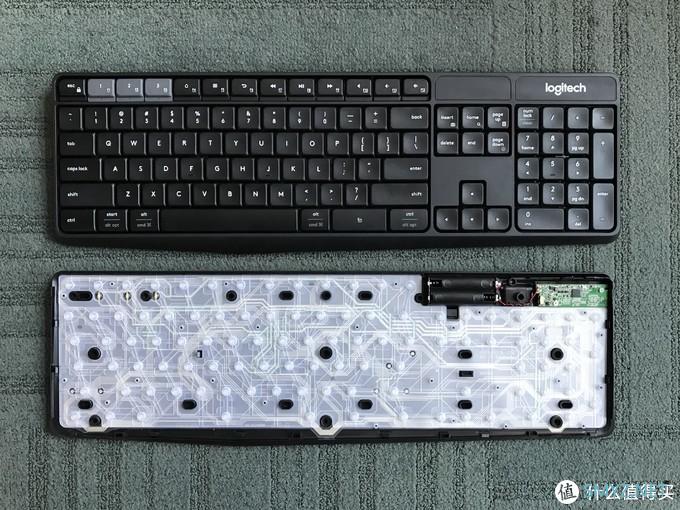

▼卸下K375键盘背面的所有螺丝，再沿着键盘四周边缘撬开就能分离键盘上下外壳了

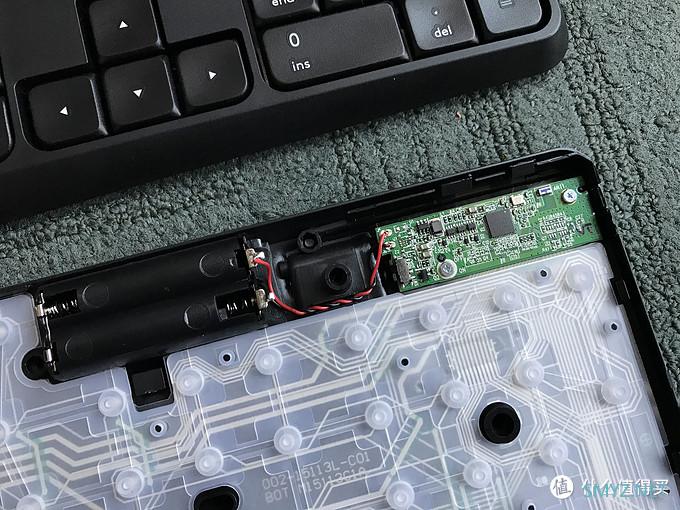

▼K375s主控板被2颗螺丝固定在右上角，红黑两根电源线一端焊接电池仓的金属片上，用电烙铁把电源线从电池仓的金属片上卸掉，再卸下主控板上的两颗螺丝就能取下主控板了

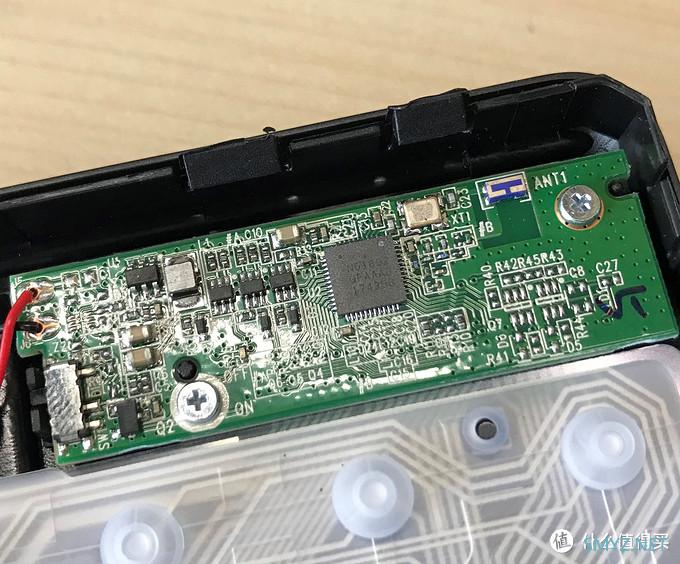

▼主控是来自NORDIC的NRF51802，右上角带有蓝色"T"字的那颗元件是陶瓷贴片天线

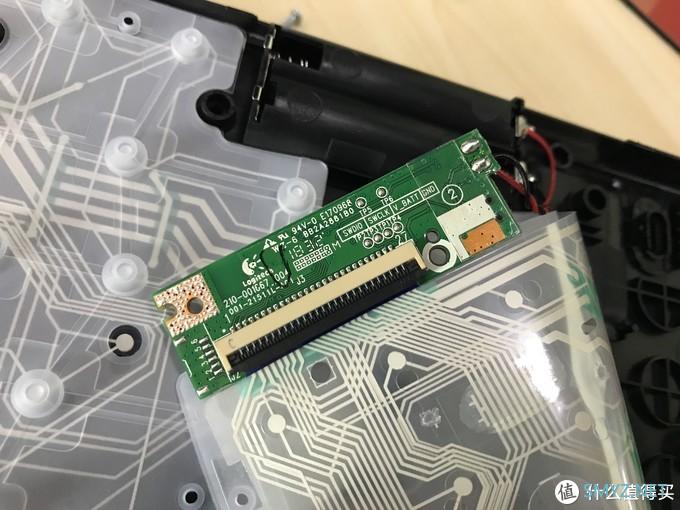

▼键盘按键通过一个27脚的翻盖连接器与主控板进行连接的，到时候飞线也就是接在这连接器的27个引脚上
