之前购入过罗技K270无线键盘以及罗技k260无线键盘，都是低价收回来，打算拆主控制作无线机械键盘的。
再战夺命岛——优联版 罗技K270 无线键盘 晒物购买理由发现京东夺命岛有的京东备件库的东西拍卖后，每天都去蹲好货，一般都是看看有没有廉价的罗技优联键盘。例如罗技的k270，k230等无线键盘。这些键盘比较冷门，抢拍的人很少，基本都可以40元左右买到。晒物罗技k270无线键盘算是罗技优联无线键盘的入门级产品，自从2011年开始销售到现在已经有8个年qianseyue| 赞1 评论1 收藏0查看详情 从拆解的过程中，注意到了罗技k260无线键盘，与罗技k270无线键盘的主控板是一样的，只是元件上的区别。
K270的马甲货——罗技 MK260 无线键盘 晒物本篇内容来自#我的技术成果#有奖征稿活动。你也想要秀一波技术，赢取免费的树莓派套装小玩具？快来参与活动，与大家一块儿秀出你的技术宅成果吧。>点这里了解详情qianseyue| 赞3 评论4 收藏4查看详情突发奇想，能不把罗技k260无线键盘的主控板上空焊的元件都补上，将其改造成罗技k270无线键盘的主控呢？说干就干，在某宝上买回罗技k270无线键盘和罗技k260无线键盘差异的电子元件。
改造
首先是将罗技k260无线键盘的主控板拆下来。
注意到虚焊的地方，pcb正面有电源的拨动开关。
背面则有有cap大小写指示珠。
首先是补上led指示灯，看看是否工作。
没有贴片灯珠，所以找来了一块洞洞板作为电子元件的基板进行测试。
焊接led灯珠后，发现并不会工作，无论怎么按大小的cap按键都不会亮起。
使用万用表测试电路后，发现是这个地方的R5电阻没有焊接上，所以led灯珠不亮。

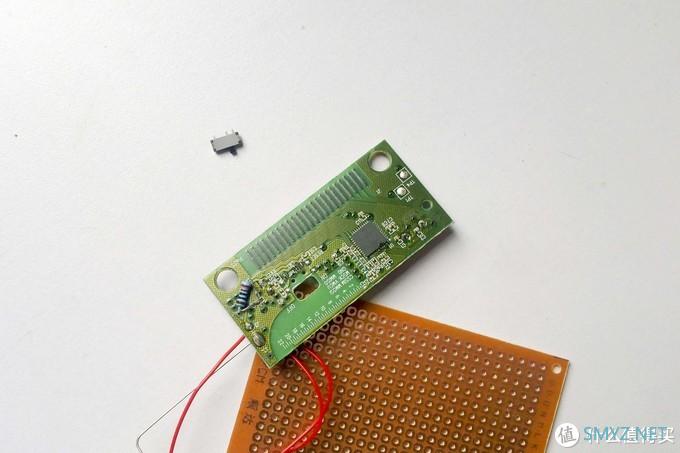

没有贴片电阻，焊接了一个色环电阻作为测试先。不值得电阻式多少才合适，直接焊接了个1k的进行测试。
原来开关的地方，开关焊盘线路是直接连一起的，也就是sw1那里，直接使用美工刀隔断。
给主控板虚焊的开关位，补上一个拨动开关元件。

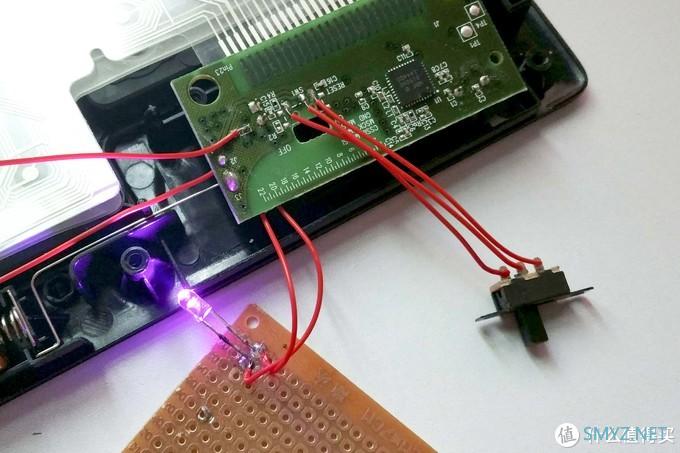

接电测试，拨动开关工作正常，大小写指示灯也工作正常。想不到罗技是这样的偷工减料，只要把元件补上就行了。
由于2.4g接收器只把其识别为keynoard，没有具体型号，可以猜测罗技k270无线键盘和罗技k260无线键盘的固件完全是一样的！差异就是一颗贴片电阻，一颗贴片灯珠和一个拨动开关。
补焊的拨动开关太大，找来了和主控板焊盘大小一样的。
焊接上去，看起来顺眼多了。贴片电阻3元100个，贴片灯珠1.5元100个，拨动开关2元5个，都是包邮的价格，罗技这一丢丢蚊子肉都省，真心无语。
后记
在拆解罗技K375s无线键盘以及罗技k780无线键盘的过程中，发现两者的pcb基本也是一样的。下回就补焊一下元件，看看罗技k375s无线键盘能不能变成罗技k780无线键盘，喜欢的值友可以关注一下。
