拆解报告： 希辉达35W带伸缩线氮化镓充电器XHD-PD35W-2C

带伸缩线快充充电器可免去用户带线找线问题，线缆拉出来即可接设备快充，充满时又可自动收缩回去保证桌面整洁，正是拥有这些优点，使得这类快充产品很受消费者欢迎。为迎合市场需求，近期深圳希辉达电子有限公司推出了一款35W带伸缩线氮化镓充电器，并且希辉达还为其多配备了一个USB-C2接口，两种充电方式用户可凭自己喜好进行选择。并且当使用USB-Line线进行快充时，再接入USB-C2口，USB-Line线能够保持对设备快充，很好的保证了用户的充电体验。下面充电头网就对希辉达这款新品进行拆解，看看设计做工如何。

希辉达35W氮化镓充电器外观

希辉达35W带伸缩线氮化镓充电器采用主流柱状造型设计，PC阻燃防火材质外壳表面磨砂抗指纹。

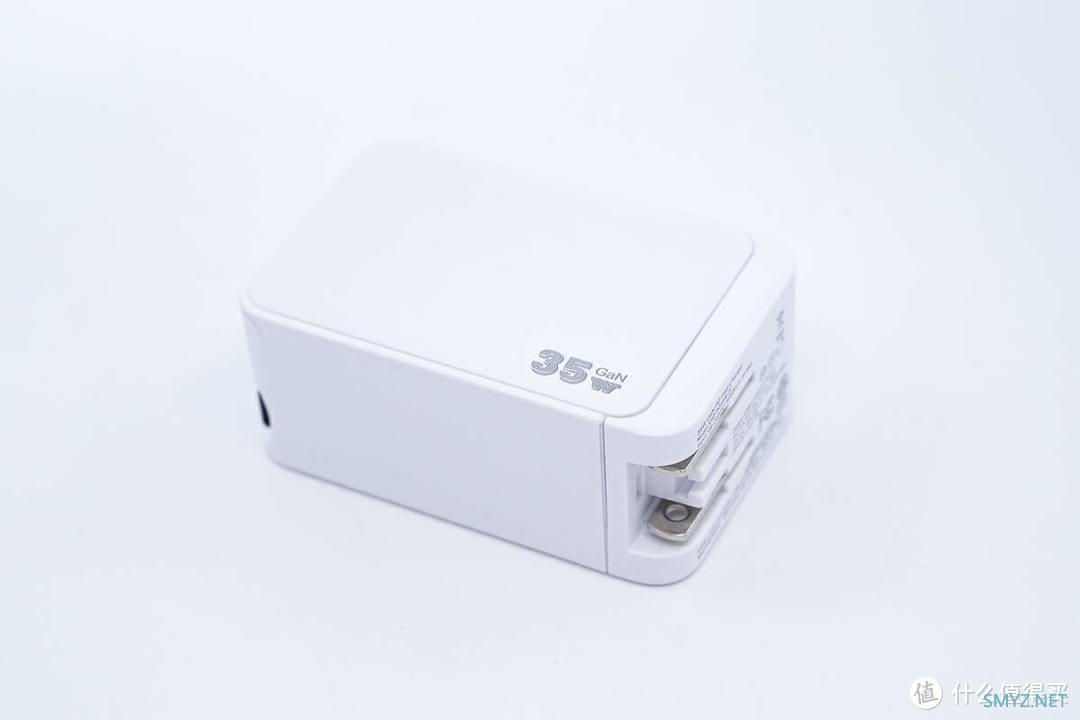

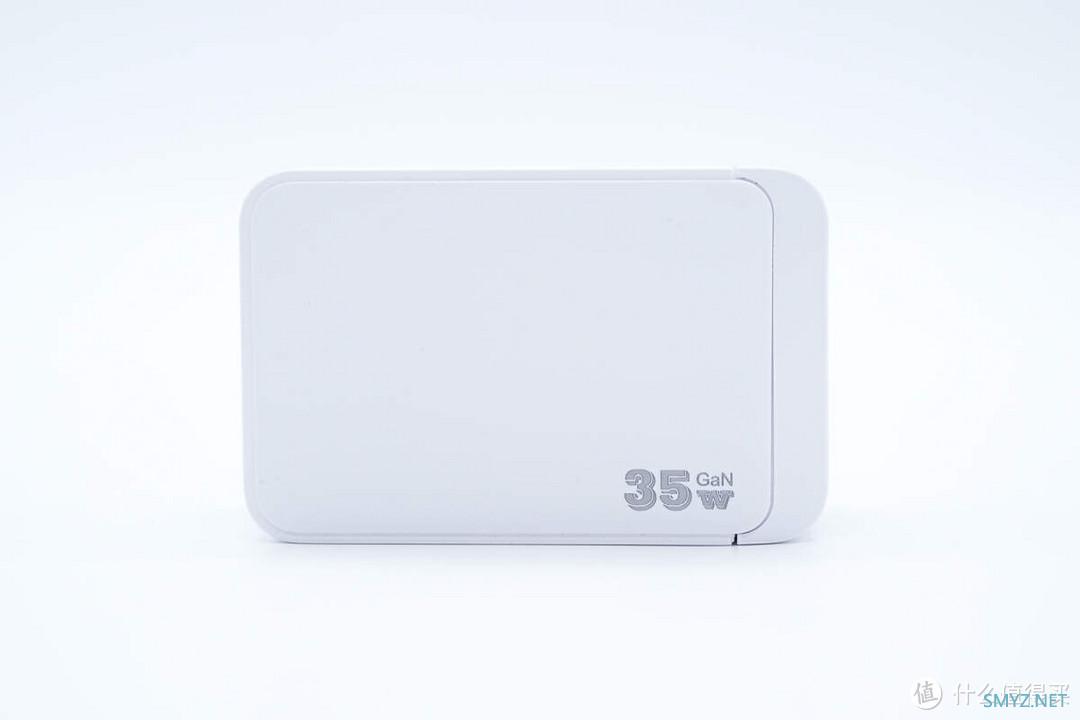

机身正面印有35W GaN字样，表明这是一款35W氮化镓充电器。

输入端外壳印有充电器参数信息。

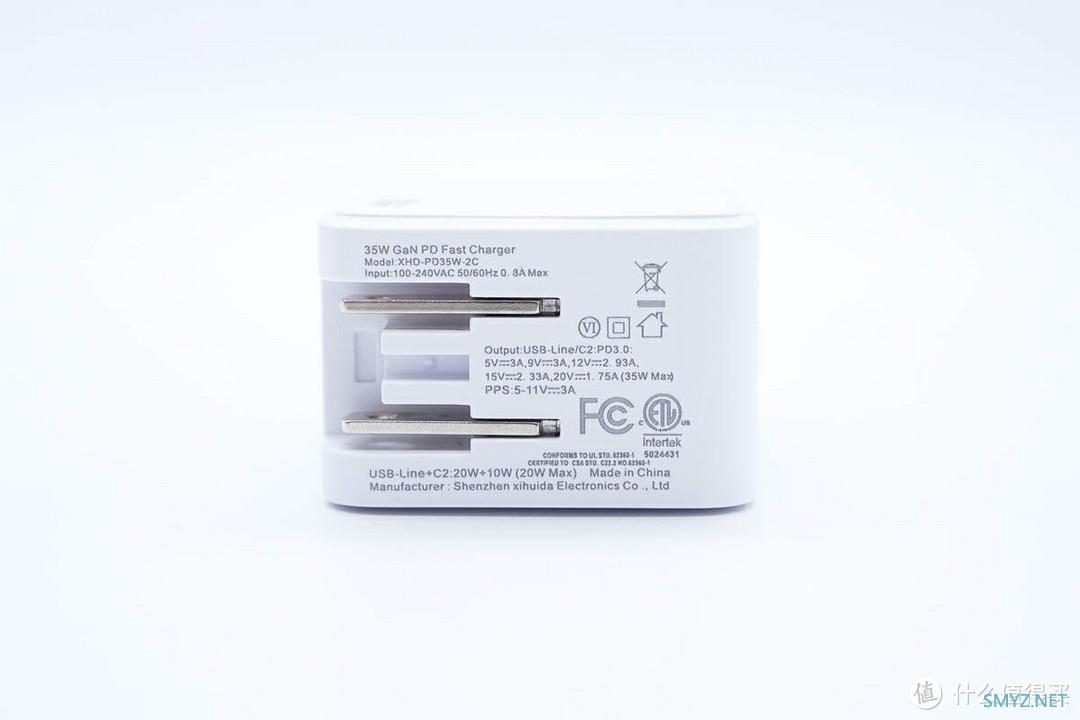

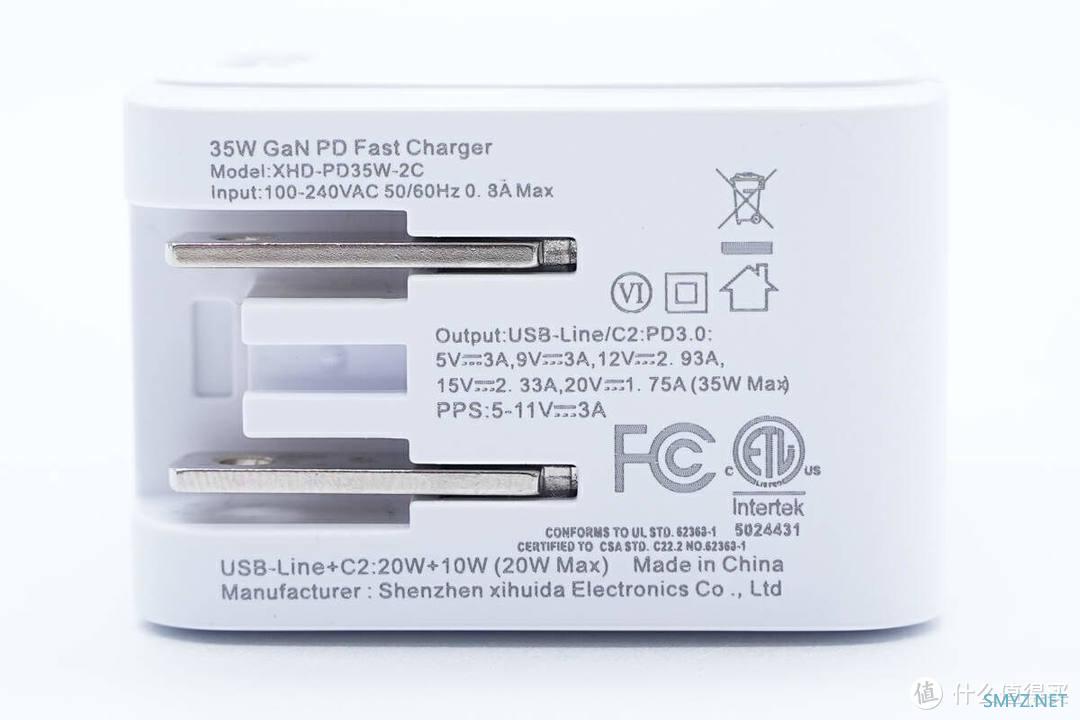

充电器参数特写

型号：XHD-PD35W-2C

输入：100-240VAC 50/60Hz 0.8A Max

输出：

USB-Line/C2：5V3A、9V3A、12V2.93A、15V2.33A、20V1.75A（35W Max）

PPS：5-11V3A

USB-Line+C2：20W+10W（20W Max）

制造商：深圳希辉达电子有限公司

充电器通过了FCC、ETL认证，以及VI级能效认证。

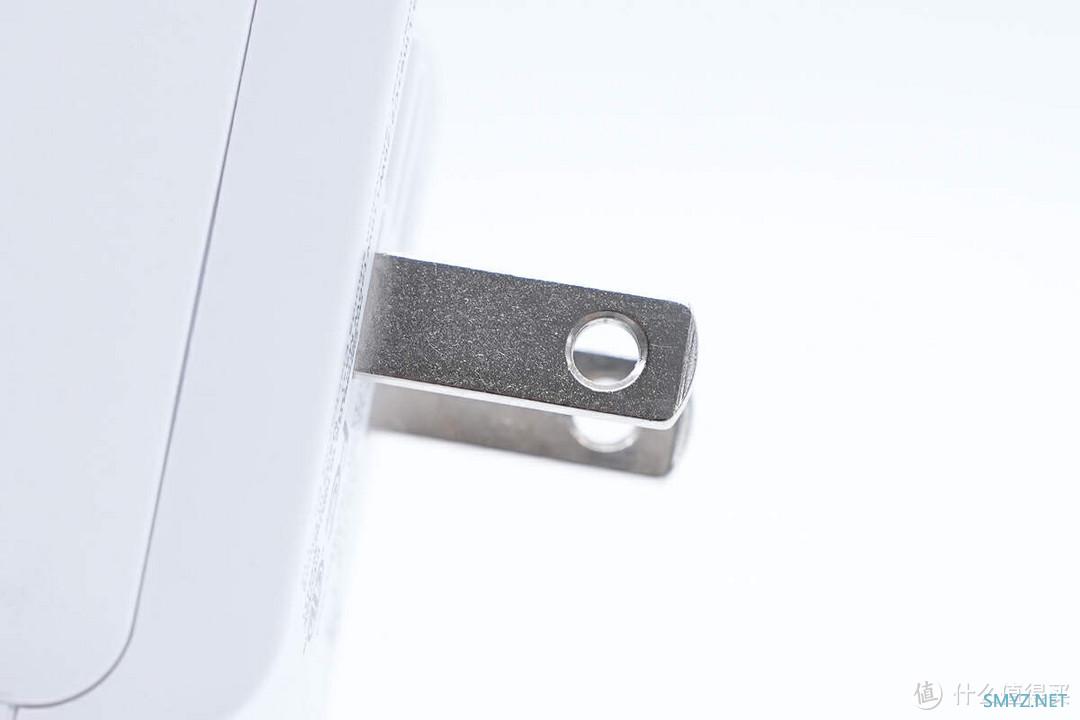

充电器配备可折叠美规插脚，方便用户携带外出使用。

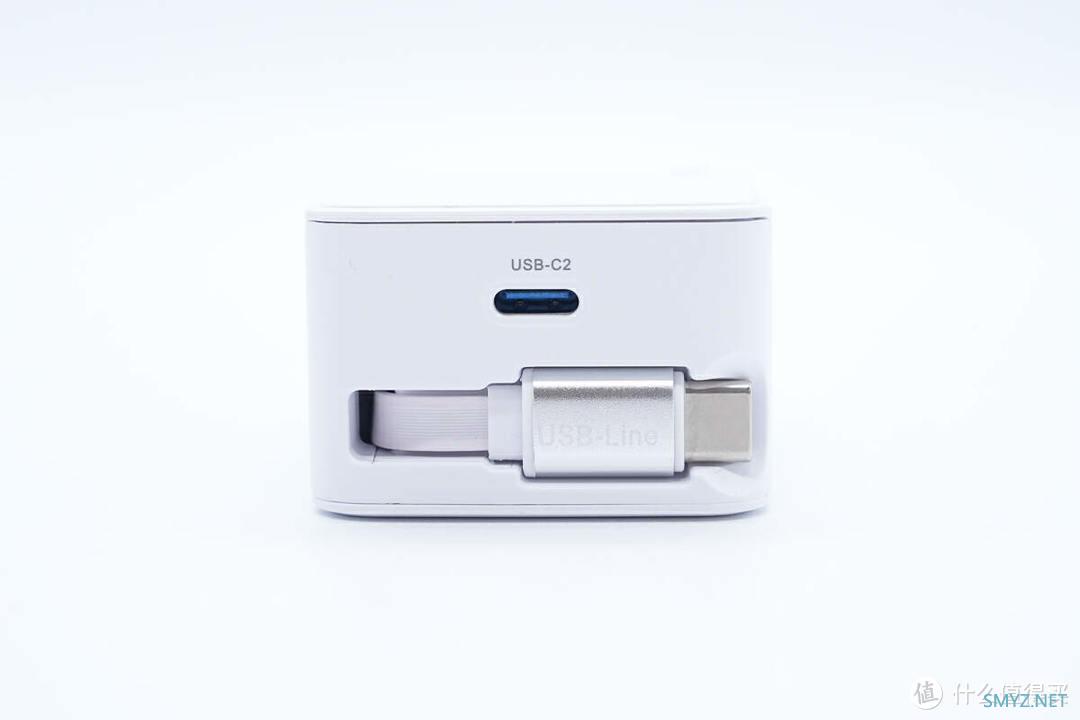

输出顶面配置一个USB-C接口，并设计有一条可自由伸缩的USB-C线，更好保证用户的使用体验。

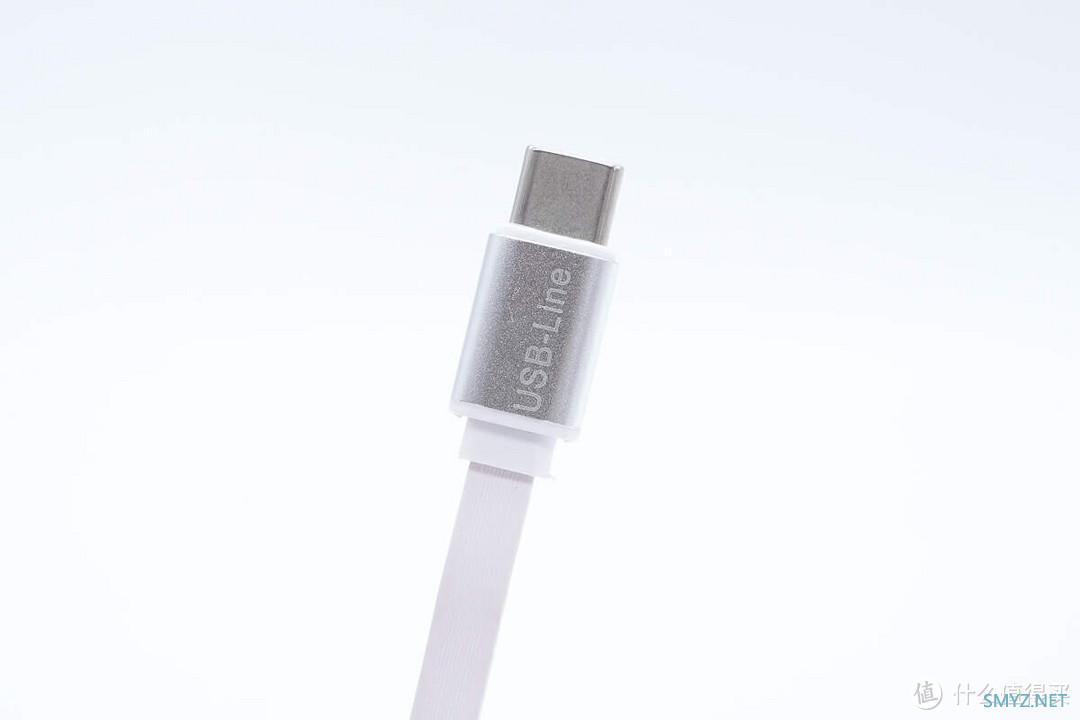

线缆采用金属材质外壳，表面喷涂银灰色金属漆提升质感。

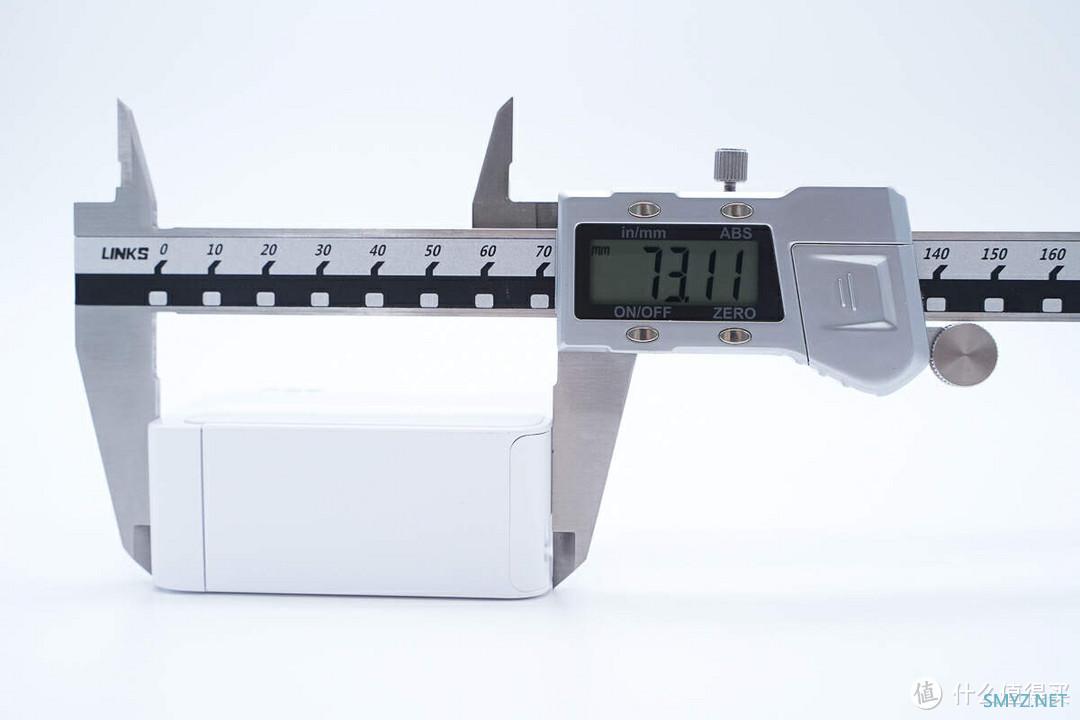

实测充电器机身长度为73.11mm。

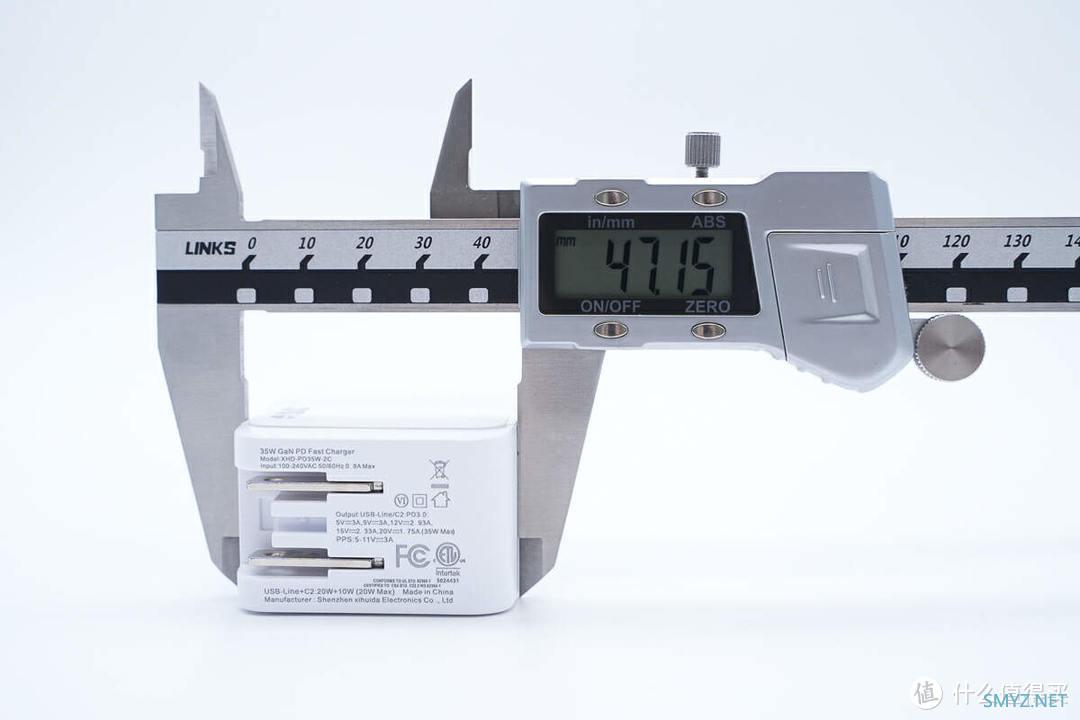

宽度为47.15mm。

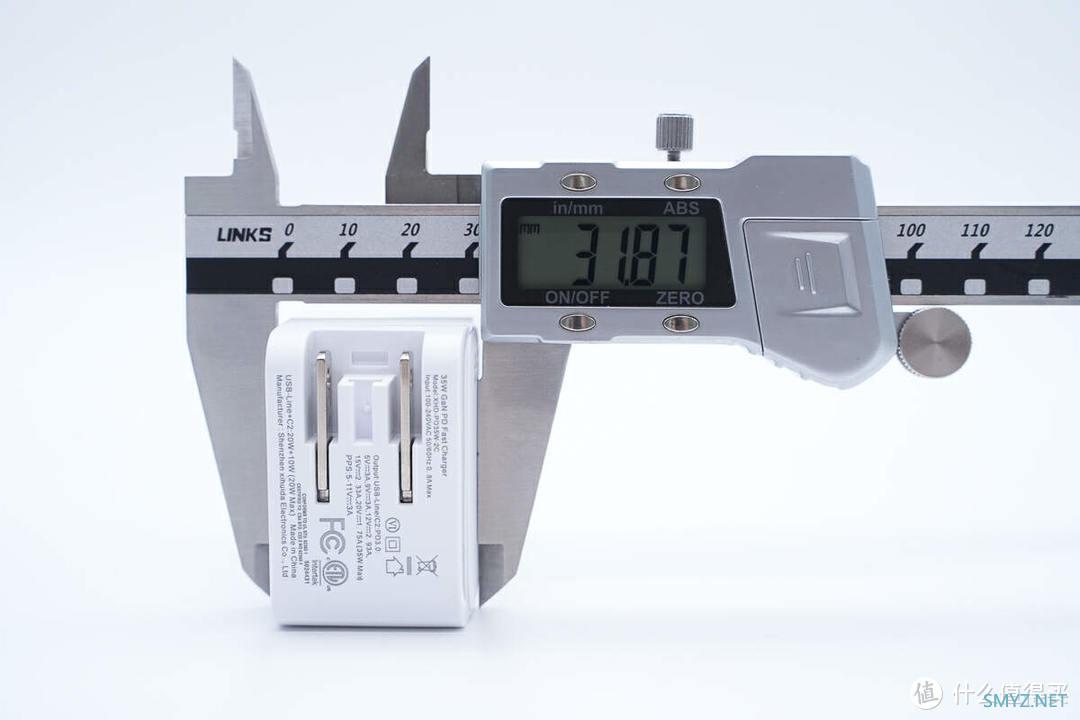

厚度为31.87mm。

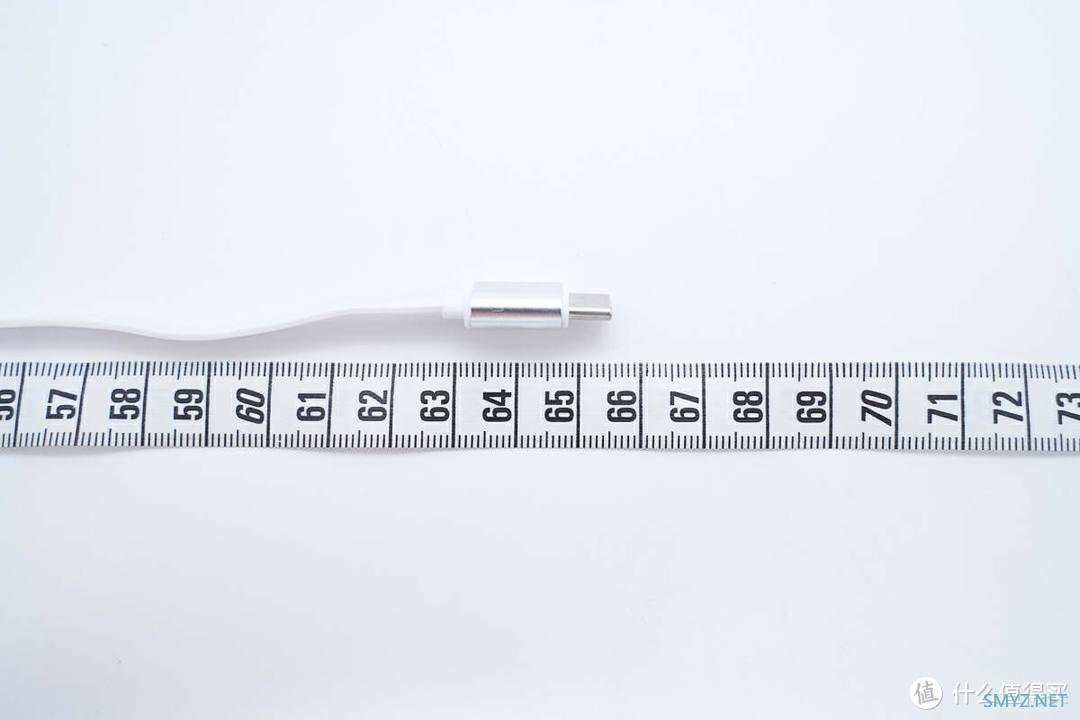

另外测得USB-C线长度约为65.5cm。

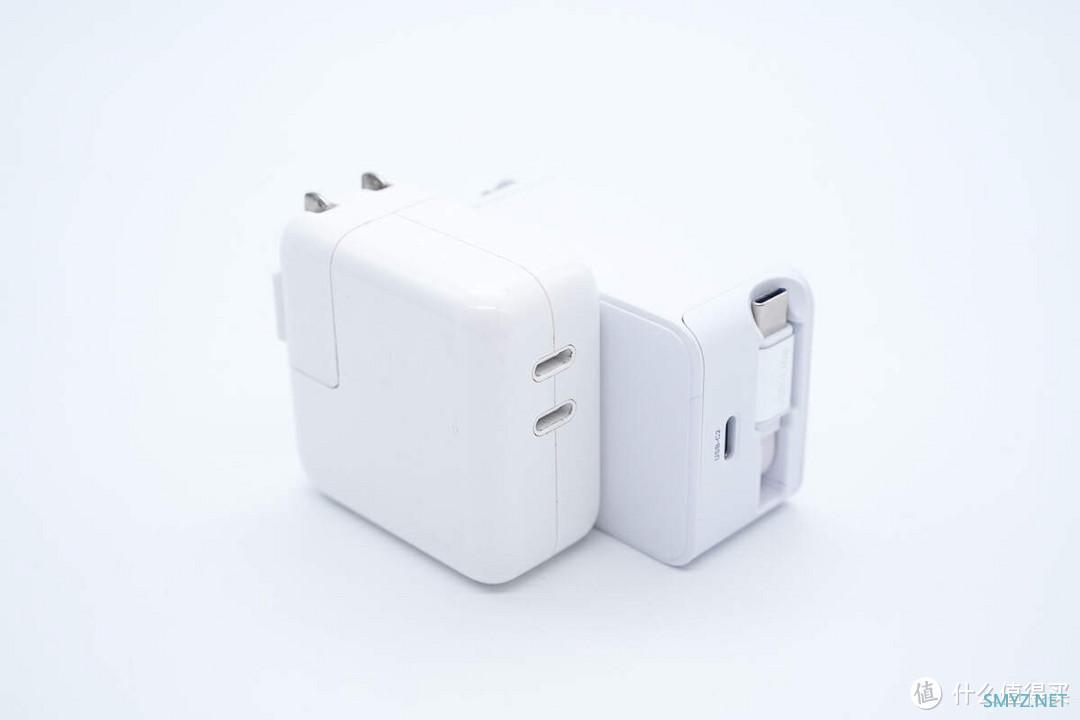

和苹果35W充电器对比，希辉达这款机身更加细长。

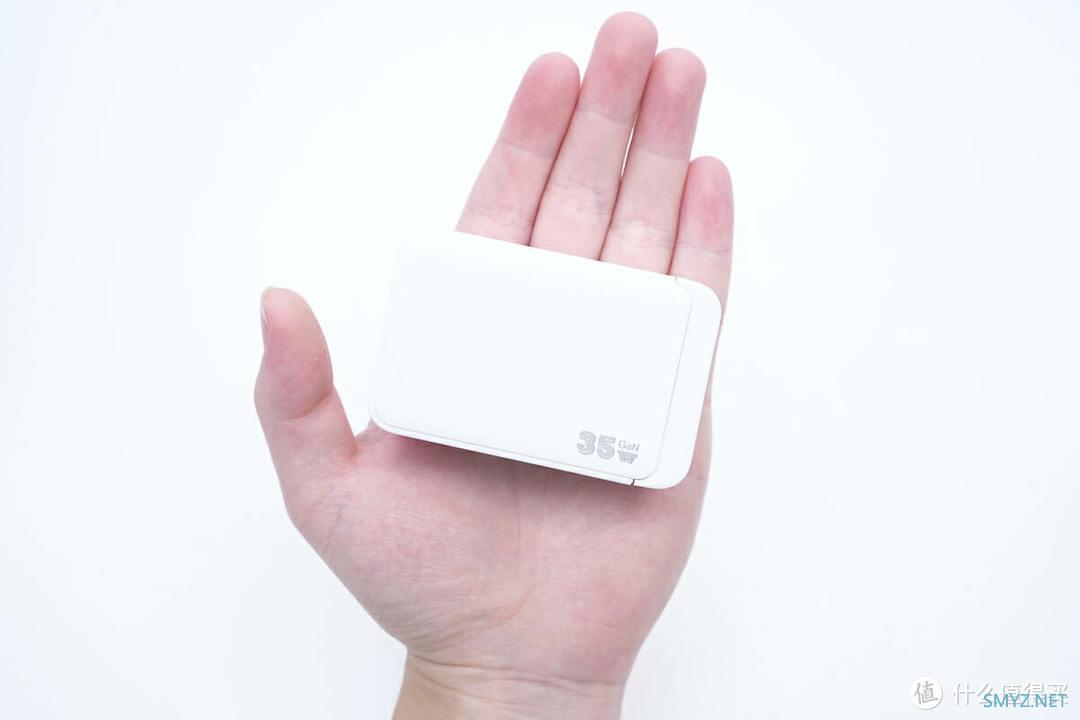

充电器拿在手上的大小直观感受。

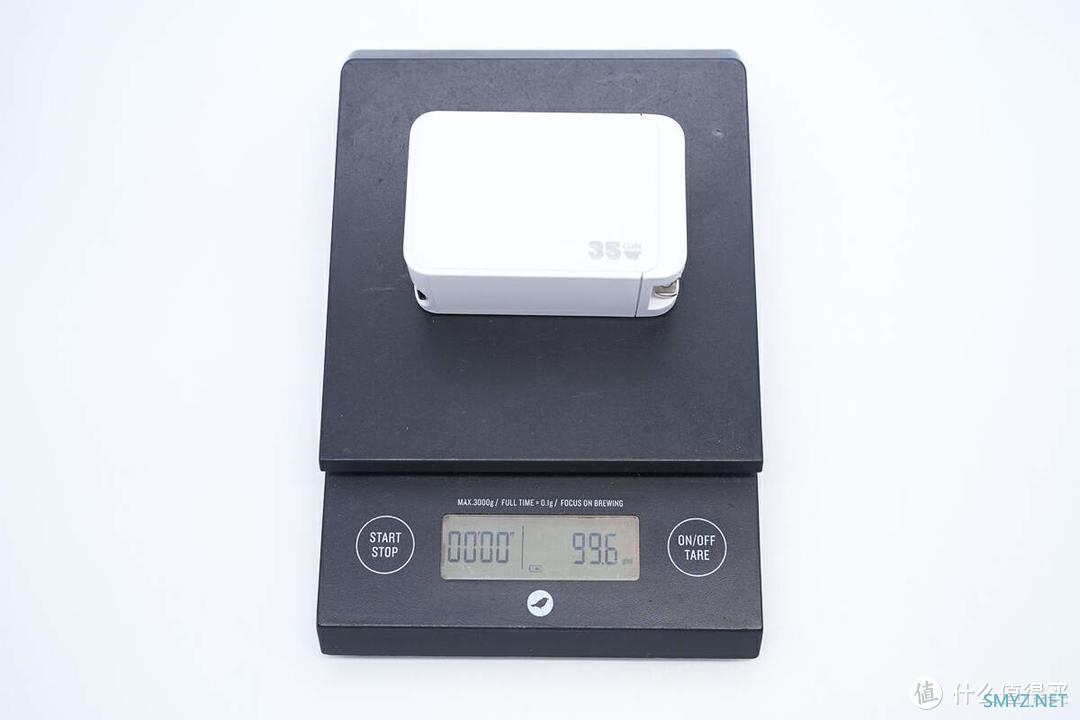

另外测得产品重量约为100g。

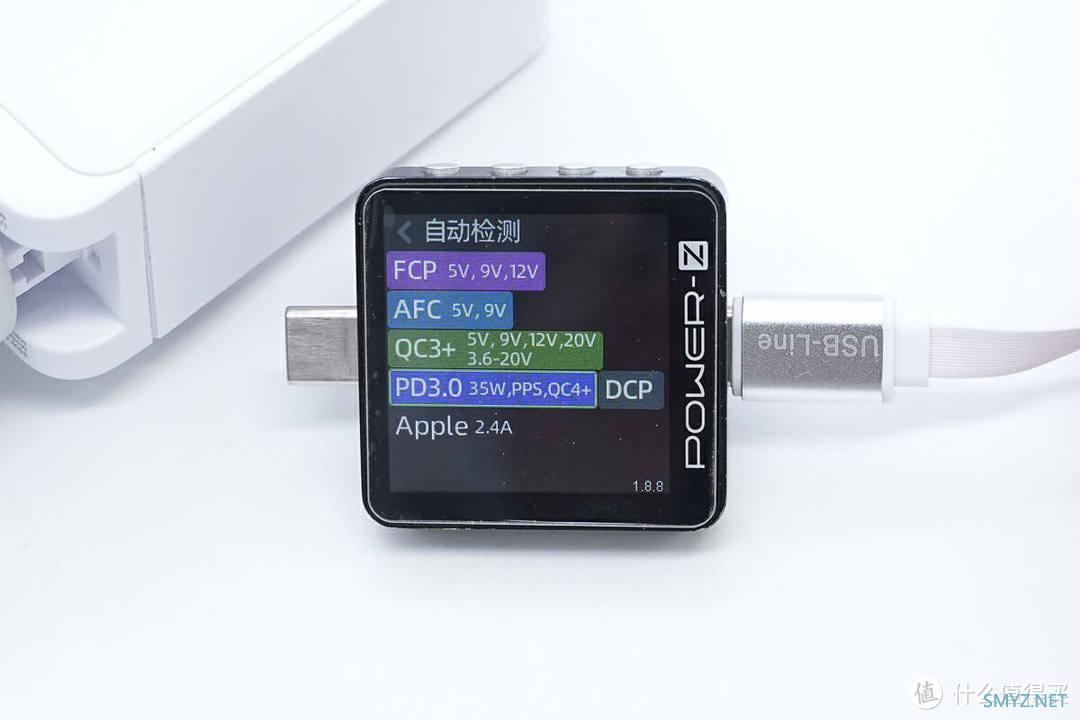

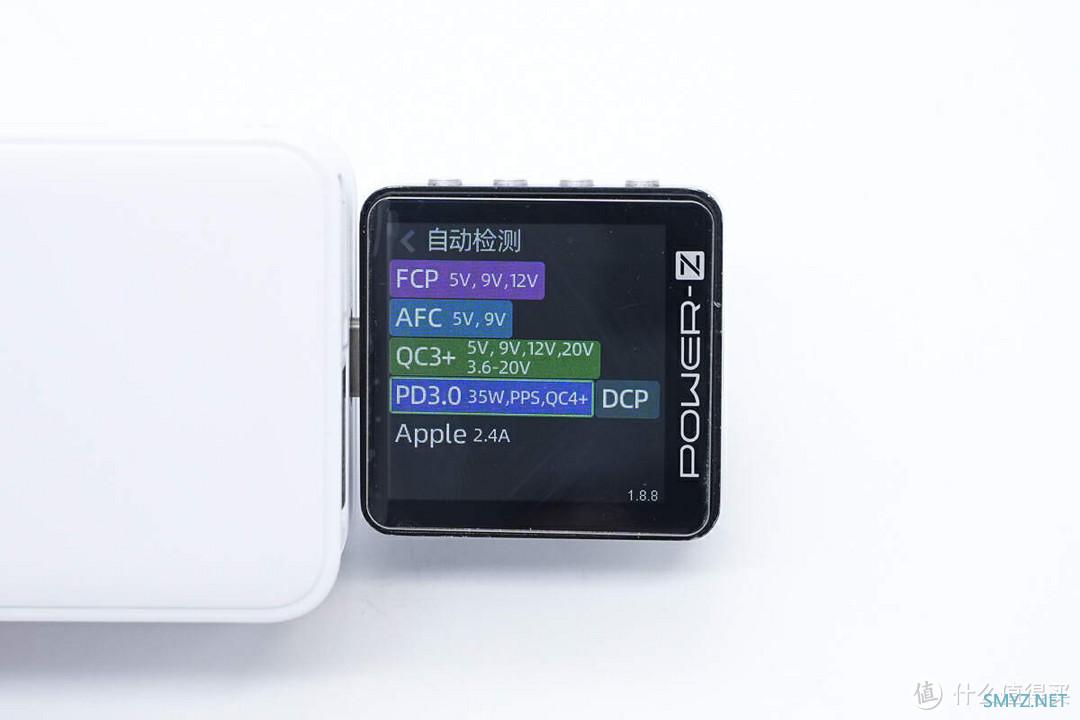

使用ChargerLAB POWER-Z KM003C测得充电器USB-Line线输出兼容FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

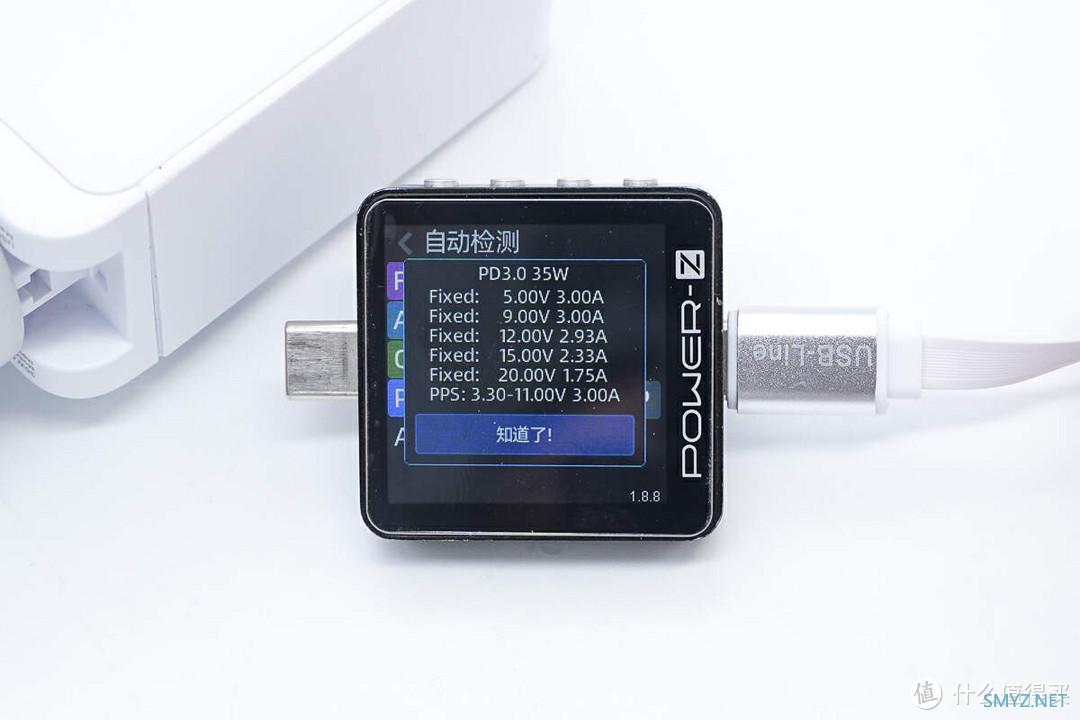

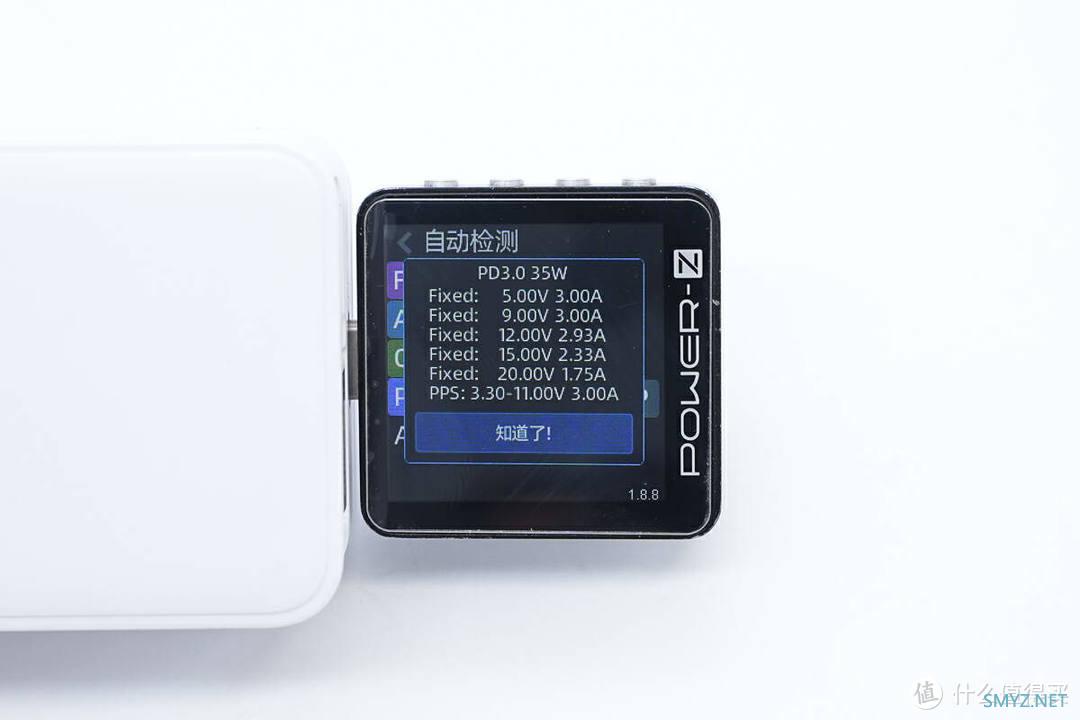

PDO报文显示USB-Line线还具备5V3A、9V3A、12V2.93A、15V2.33A、20V1.75A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。

另外测得充电器USB-C口同样支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

此外PDO报文显示结果也相同，单口输出性能一样，用户可根据实际情况使用。

希辉达35W氮化镓充电器拆解

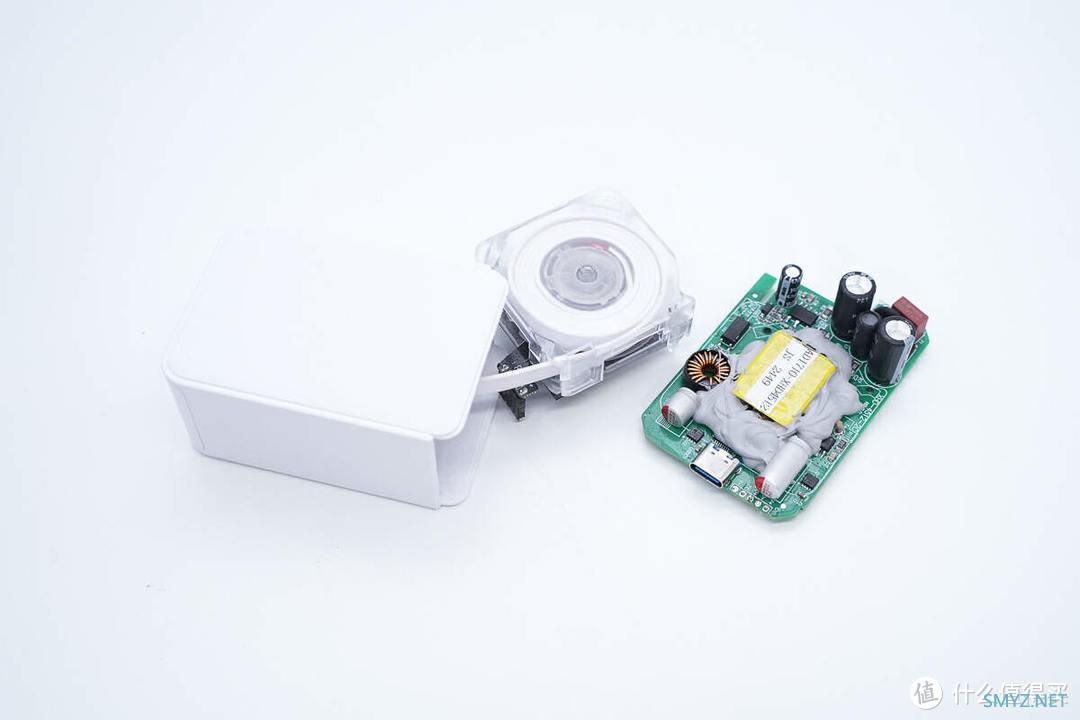

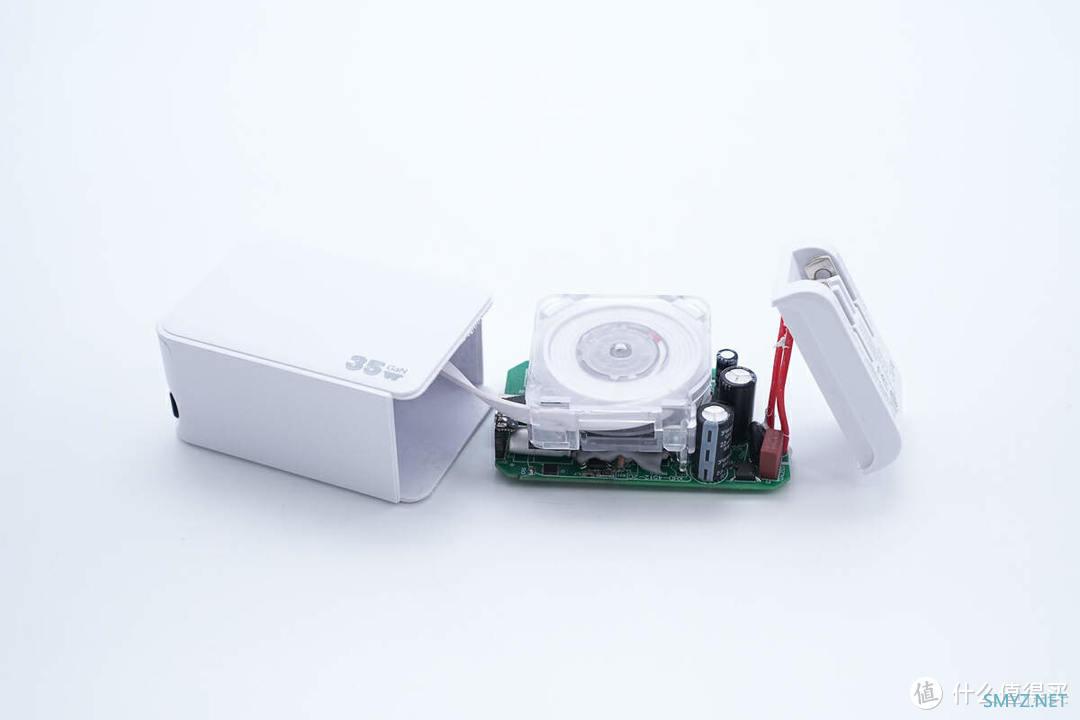

拆开充电器输入端外壳取出PCBA模块。

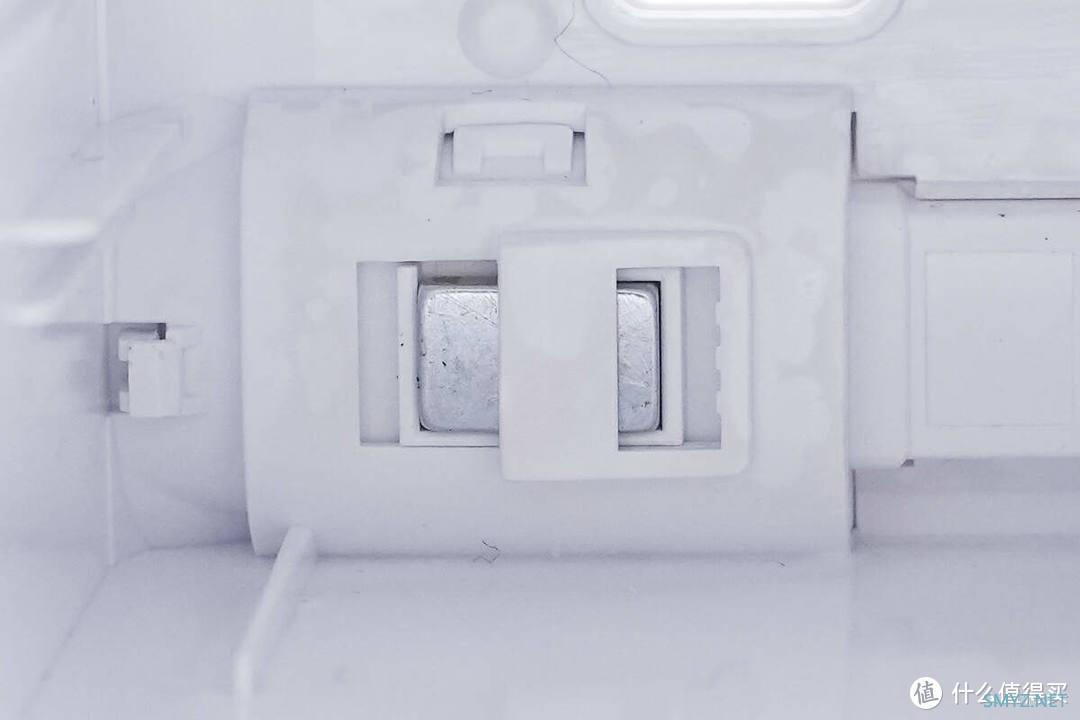

壳体内部设有小磁铁用于吸附USB-C线端子。

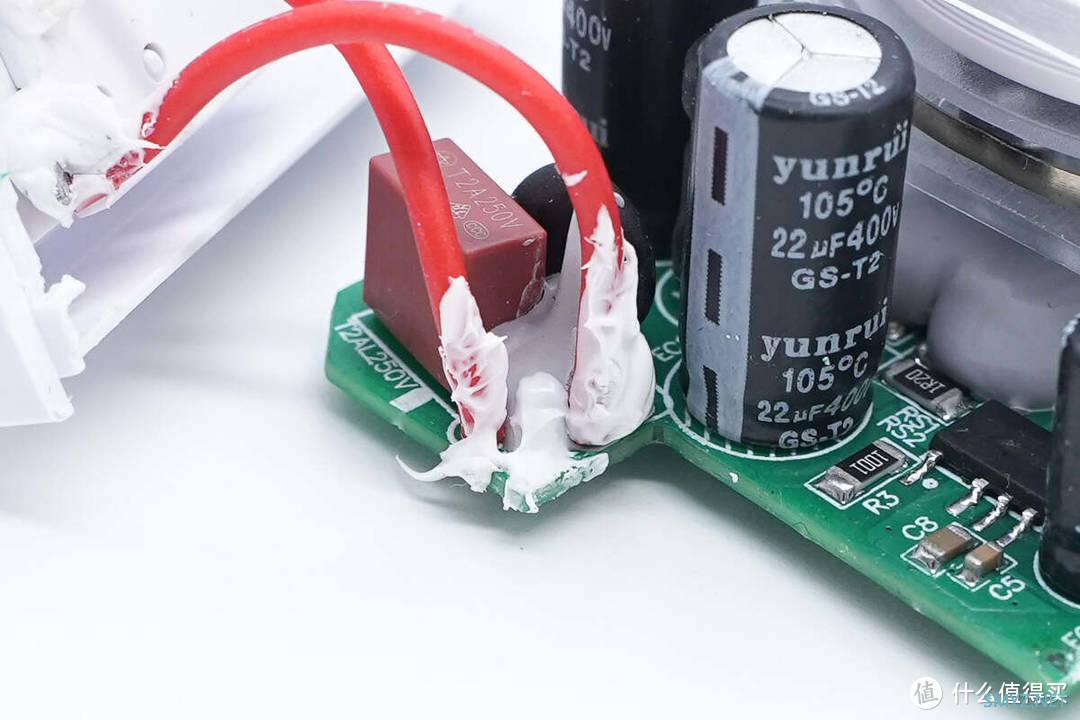

连接导线两端打胶加固保护。

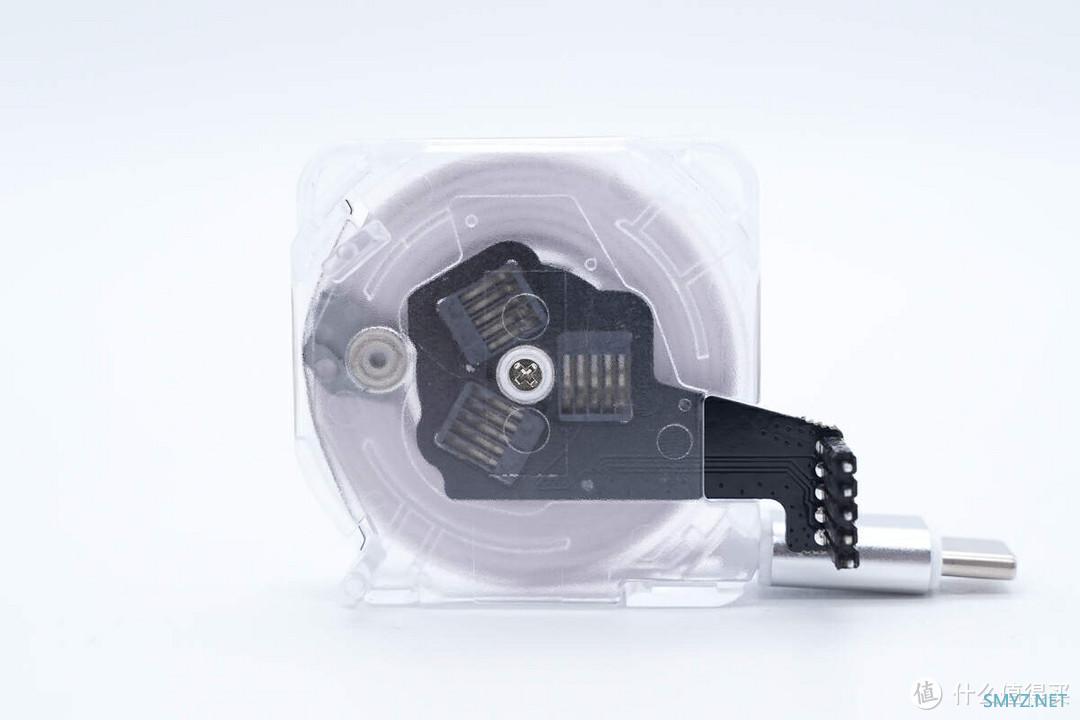

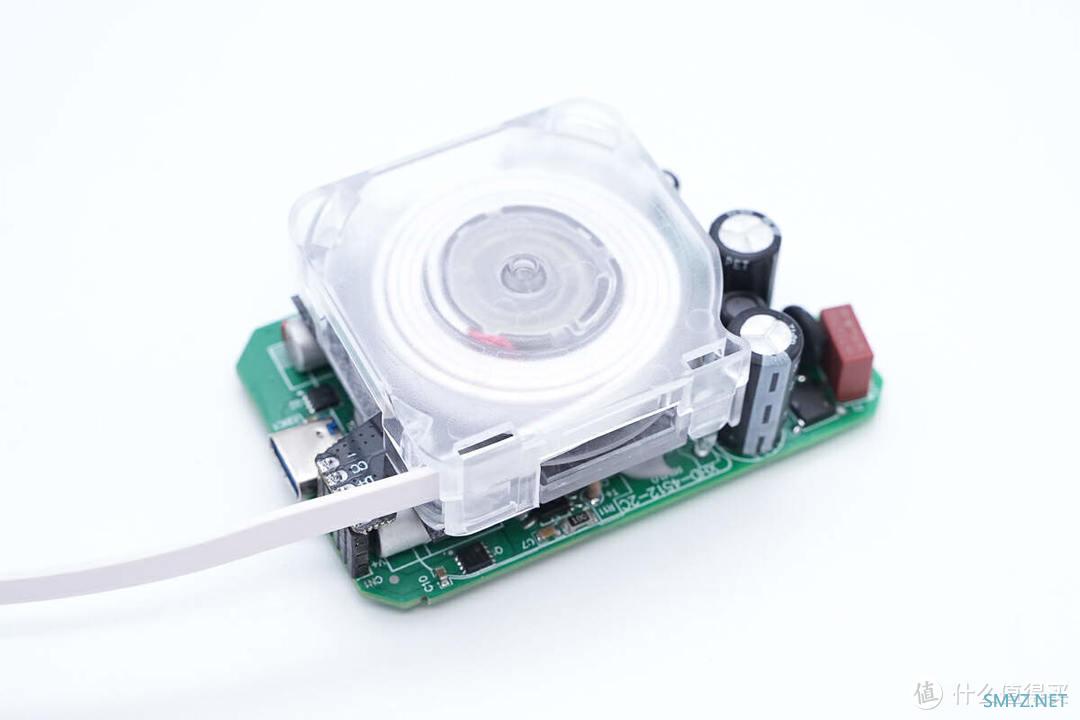

伸缩线模块采用透明塑料壳，模块通过排针连接主板通电。

将伸缩线模块分离。

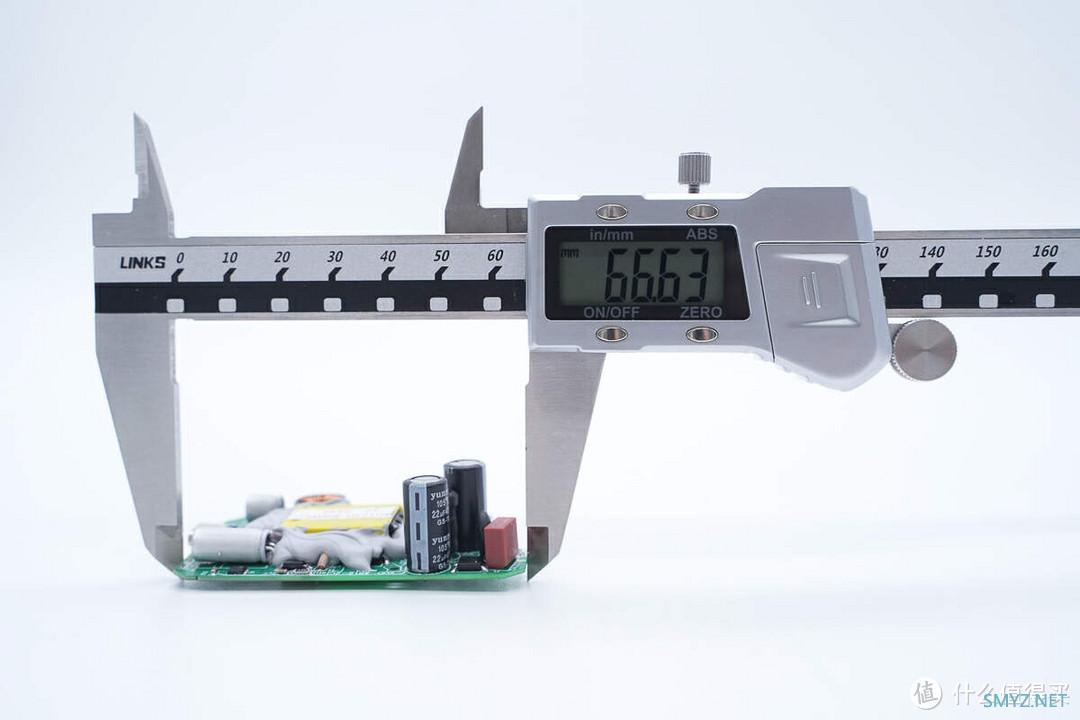

测得PCBA模块长度为66.63mm。

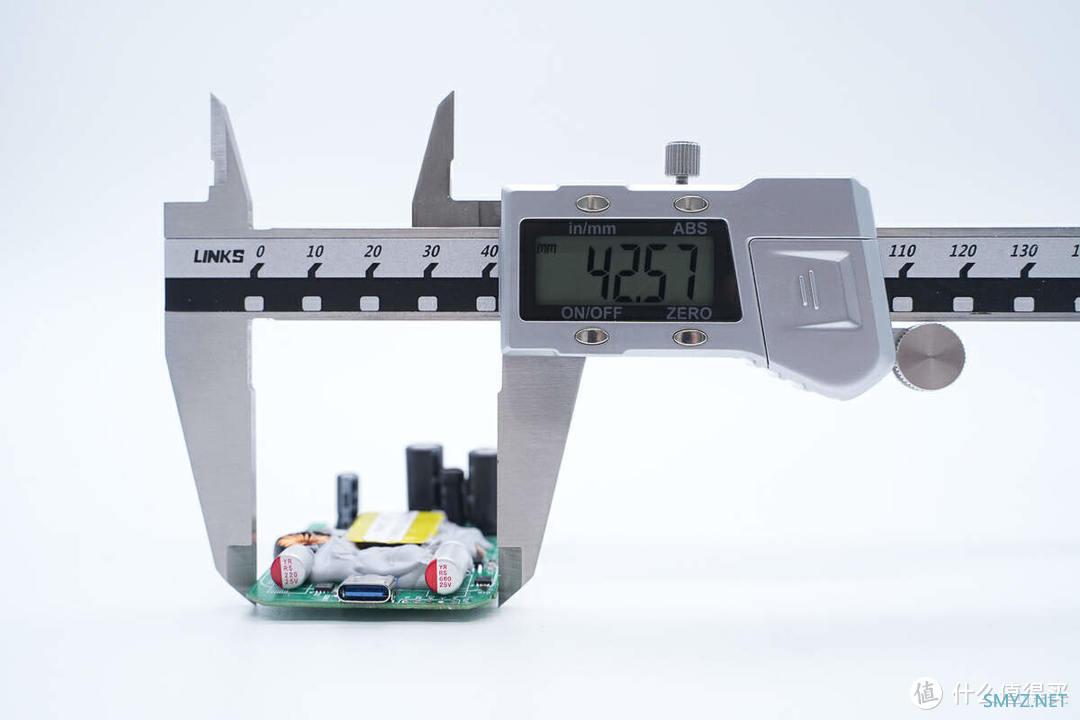

宽度为42.57mm。

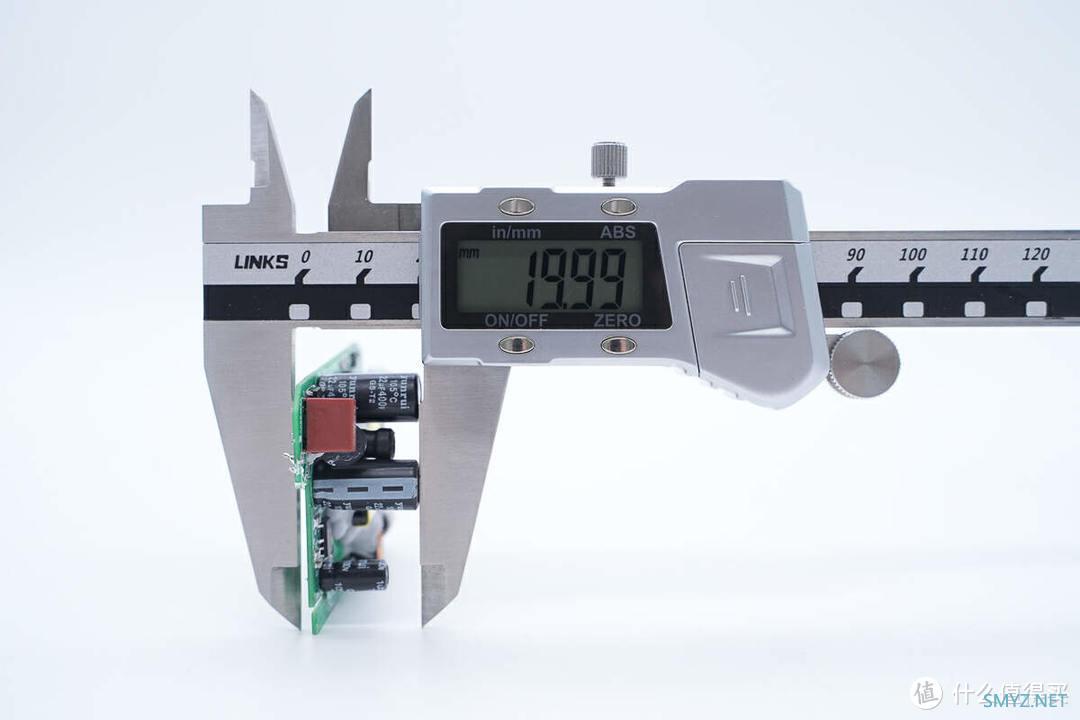

厚度为19.99mm。

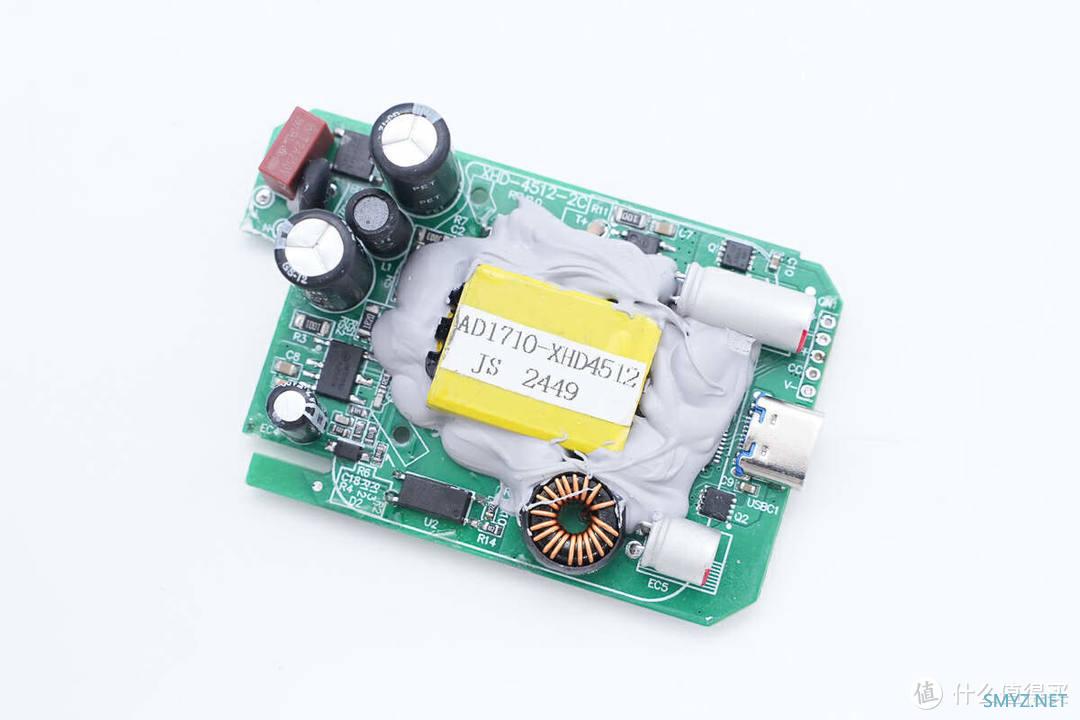

PCBA模块正面一览，变压器周边区域打胶处理，固态滤波电容横置。

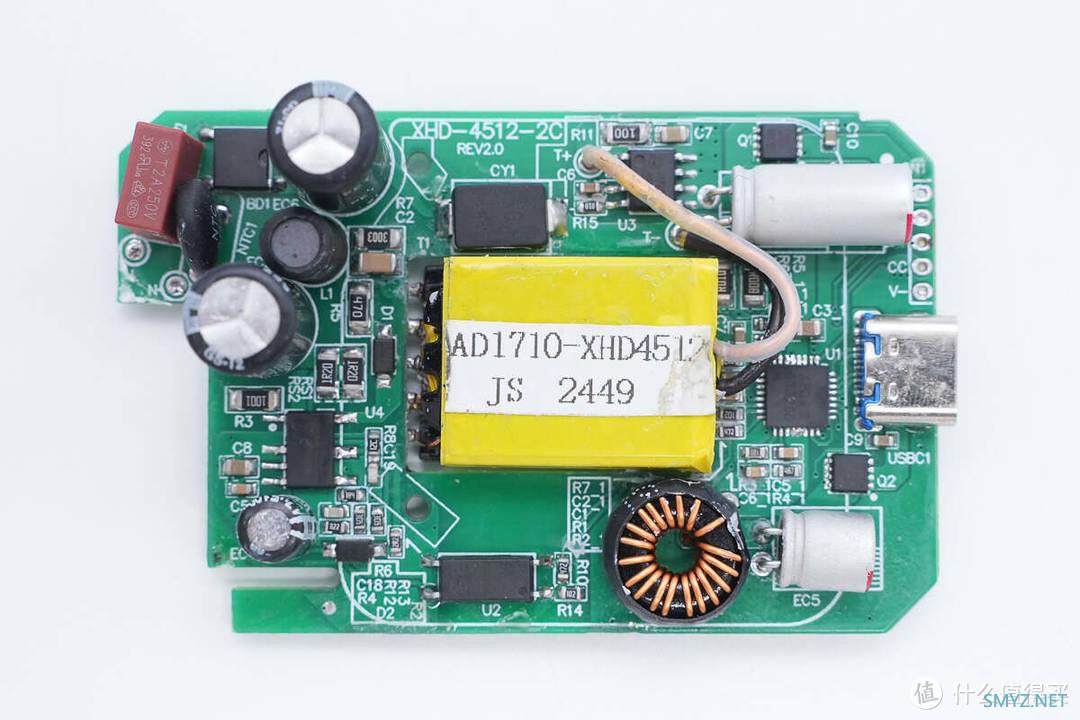

将胶清理干净，主板正面设有延时保险丝、NTC热敏电阻、整流桥、高压滤波电解电容、开关电源主控芯片、变压器、协议芯片等器件。

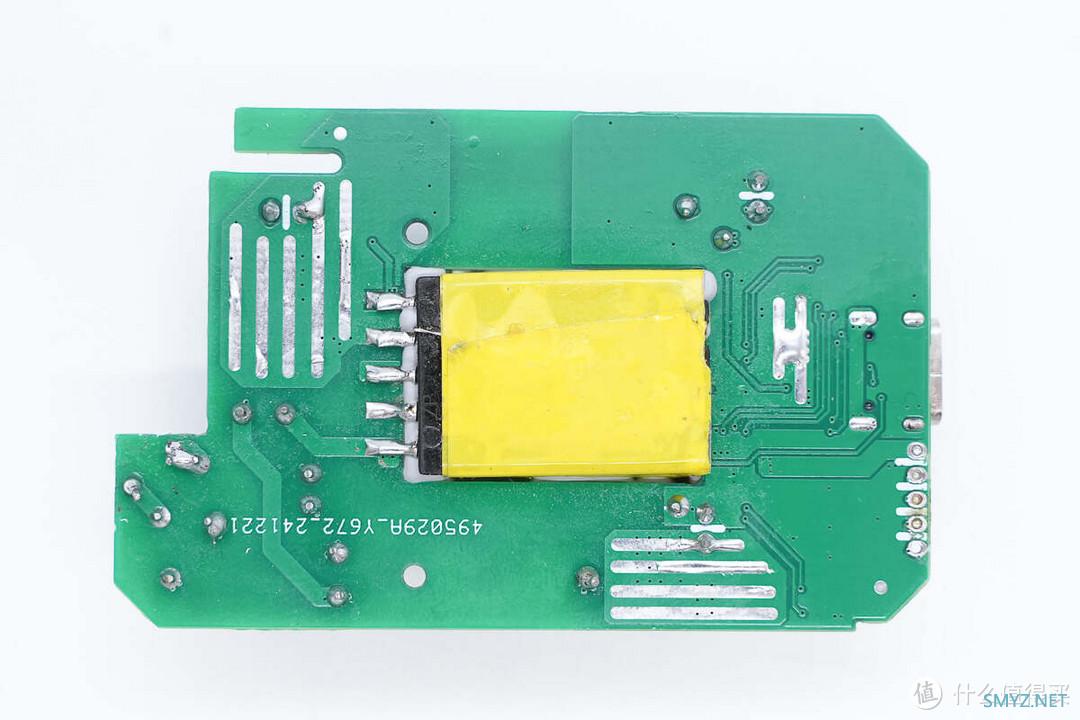

主板背面一览，变压器沉板处理，此外再无其它器件。

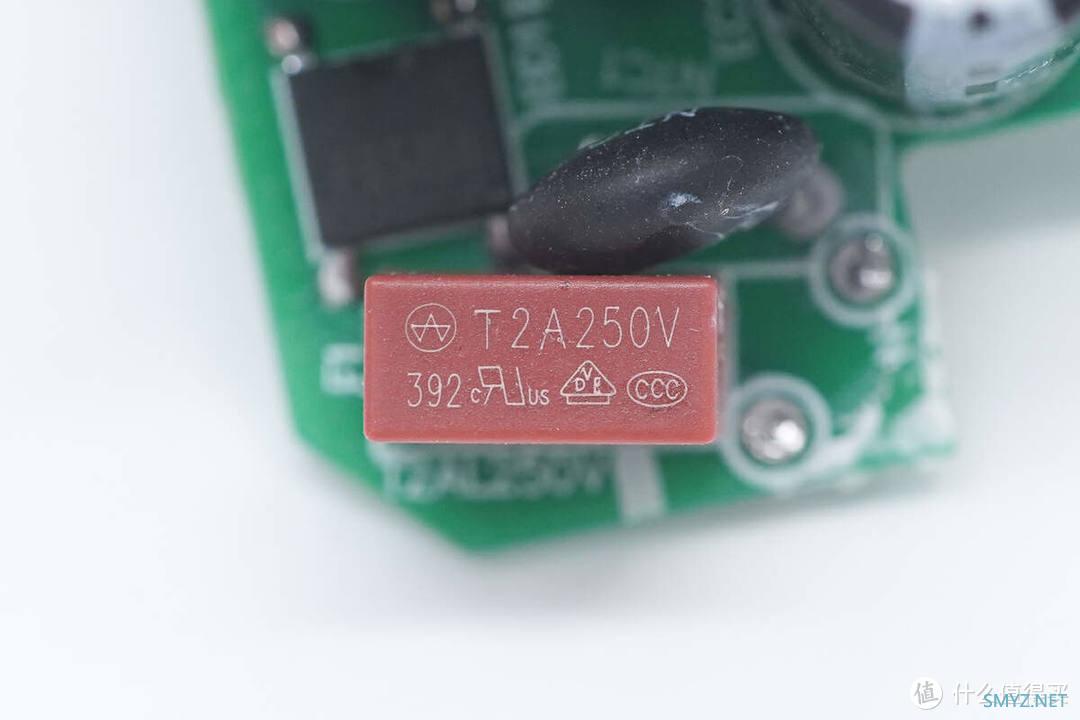

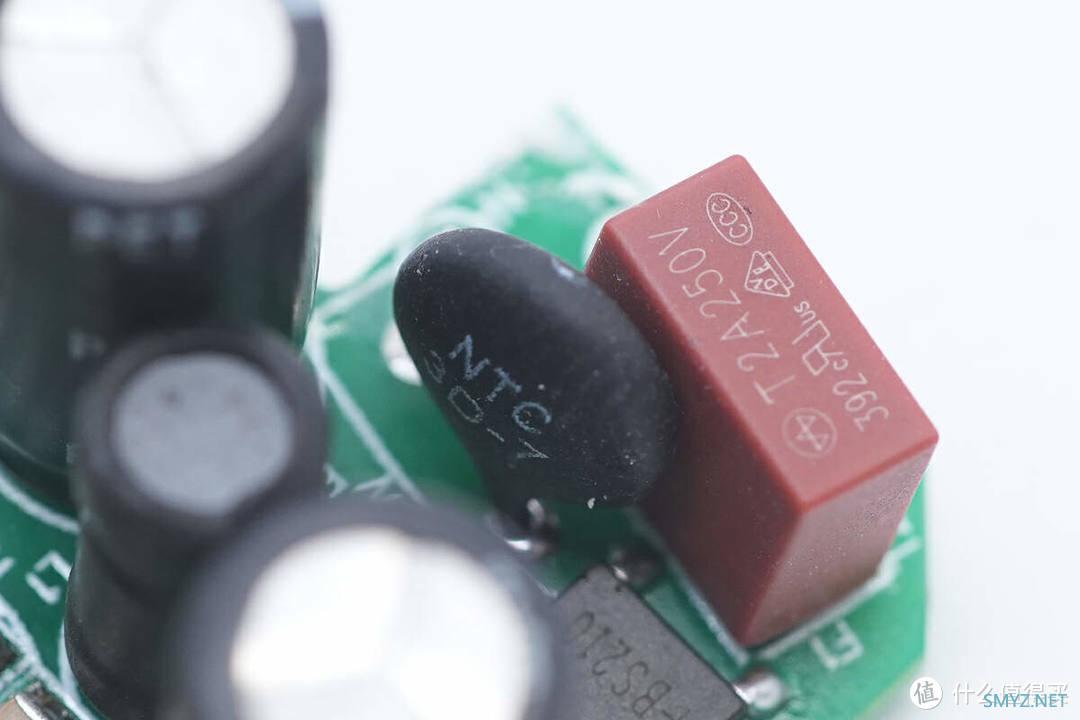

延时保险丝规格为2A 250V。

NTC热敏电阻用于抑制上电浪涌电流。

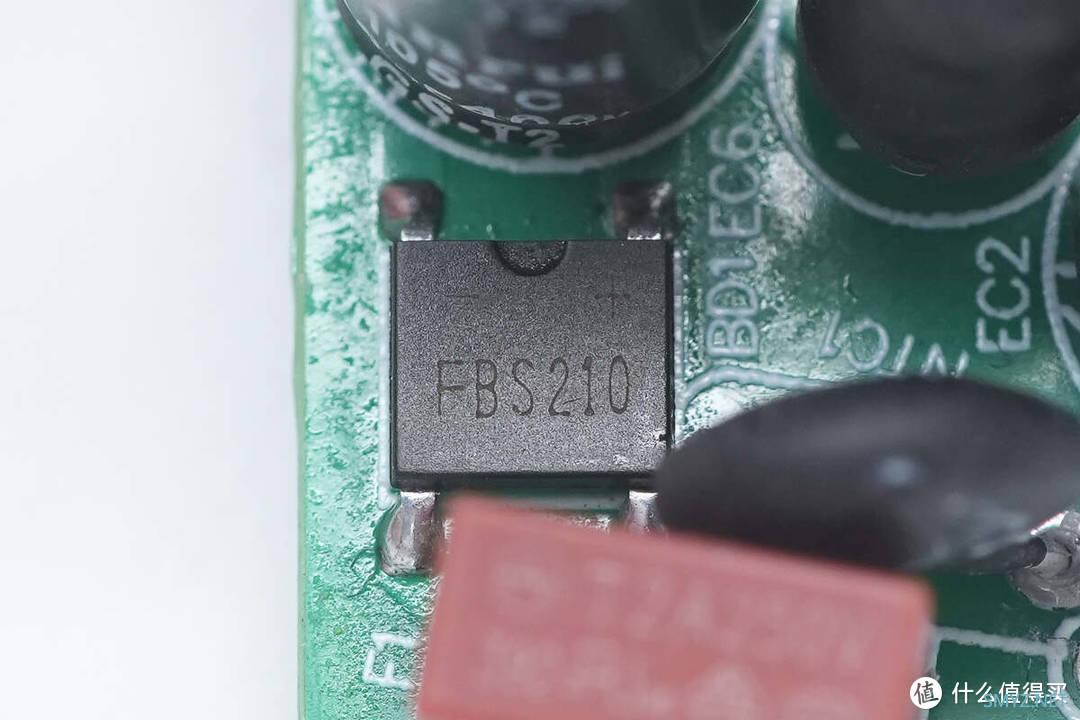

FBS210整流桥特写。

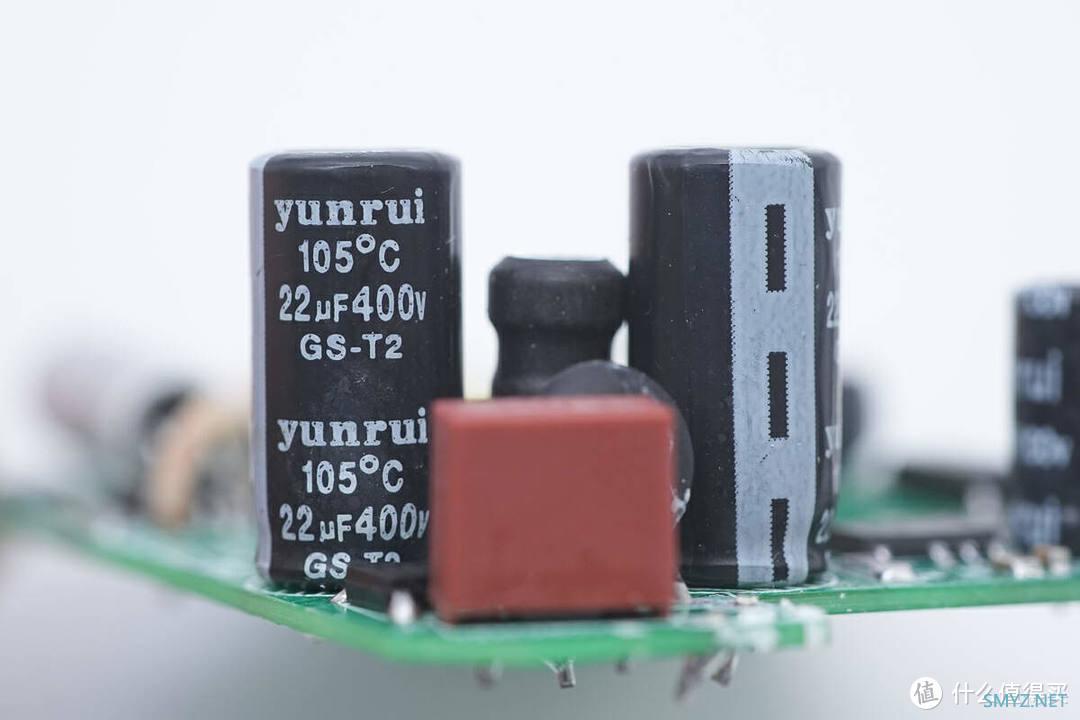

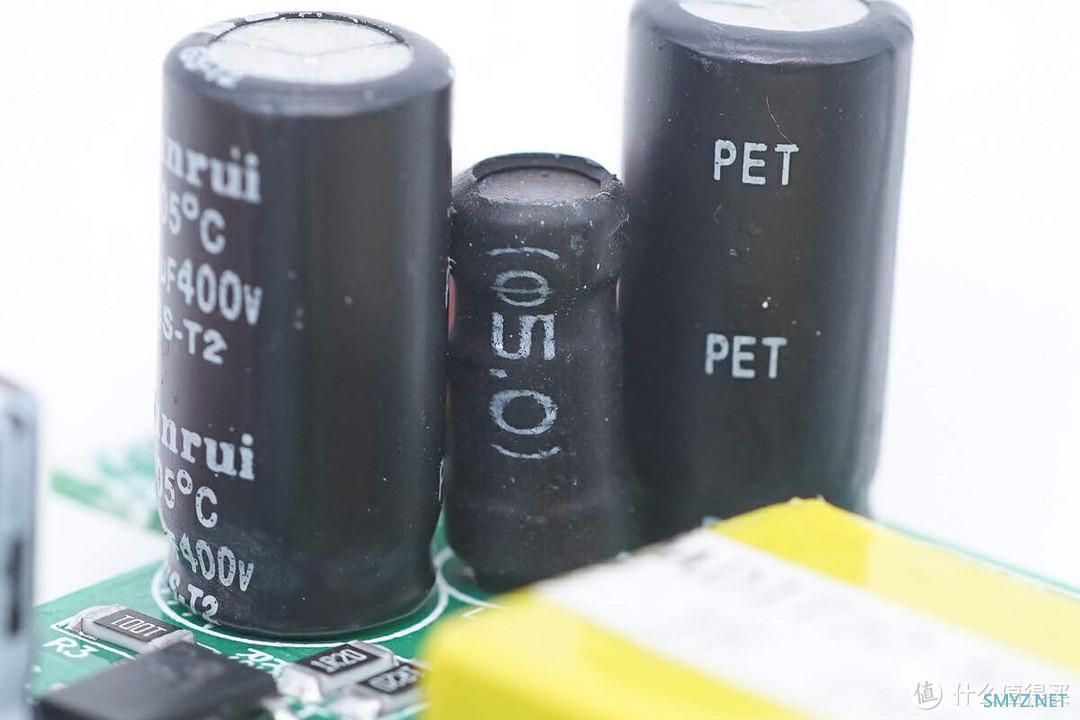

两颗高压滤波电解电容来自yunrui云睿，规格都是22μF400V，105℃耐热。

工字滤波电感外套绝缘管。

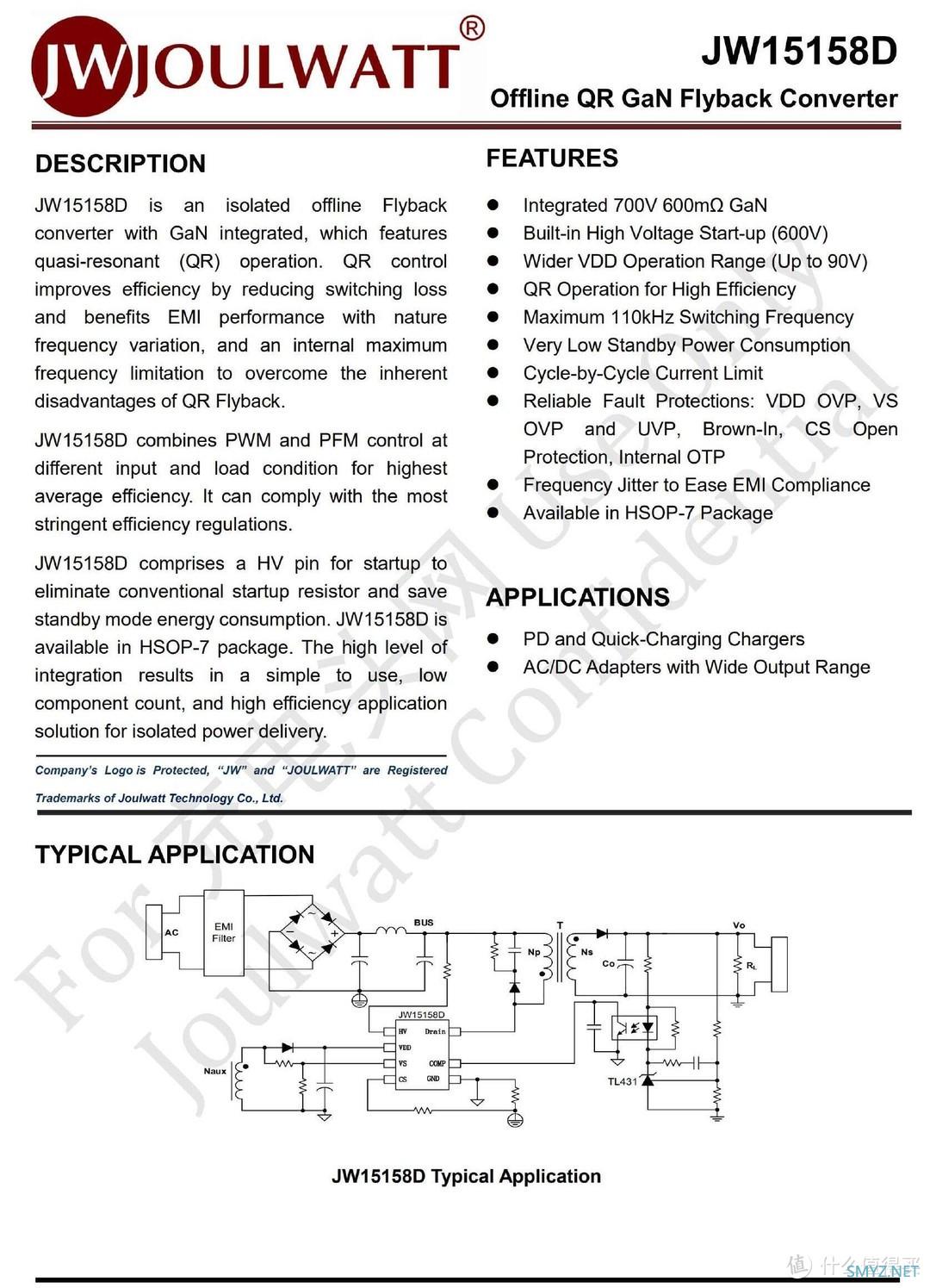

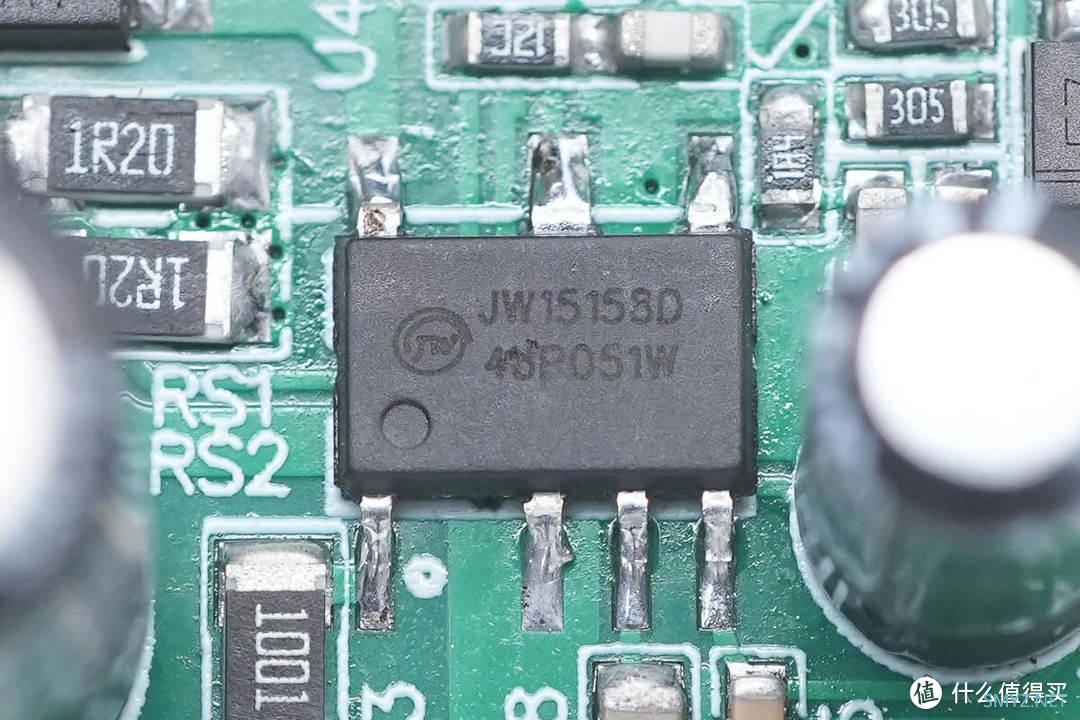

开关电源主控芯片来自杰华特，型号JW15158D，这是一款集成GaN的隔离离线反激转换器，具有准谐振（QR）操作特性。QR控制通过减少开关损耗提高效率，并通过自然频率变化改善 EMI 性能，同时内部的最大频率限制功能克服了QR反激转换器的固有缺点。

JW15158D在不同的输入和负载条件下结合PWM和PFM控制，以实现最高的平均效率。它能够符合最严格的效率法规。

JW15158D 包含一个高压引脚用于启动，以消除传统的启动电阻并节省待机模式的能耗。JW15158D 采用 HSOP-7 封装。高度集成的设计提供了易于使用、低元件数和高效率的隔离电源传输解决方案。

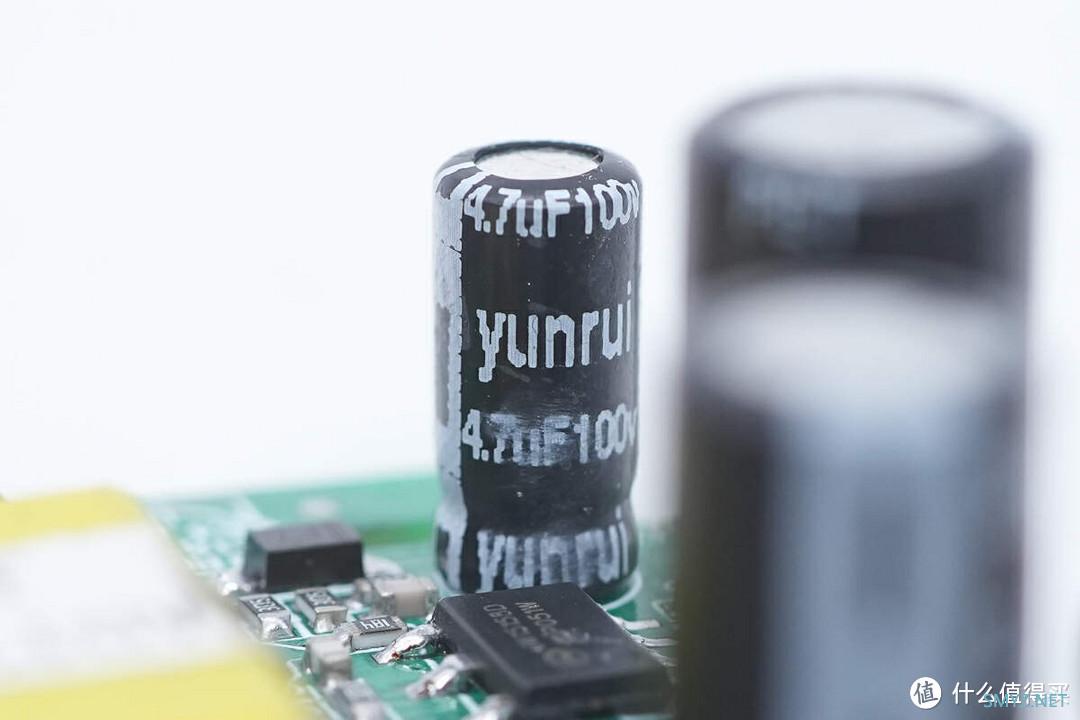

主控芯片供电电容也是来自云睿，规格为4.7μF100V。

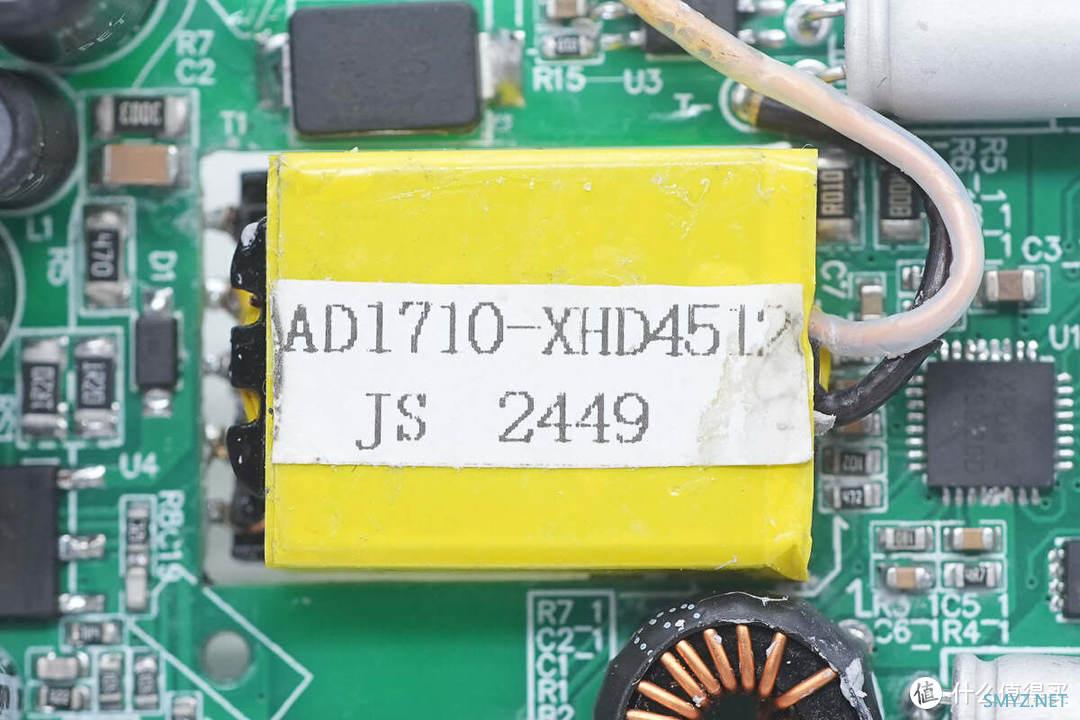

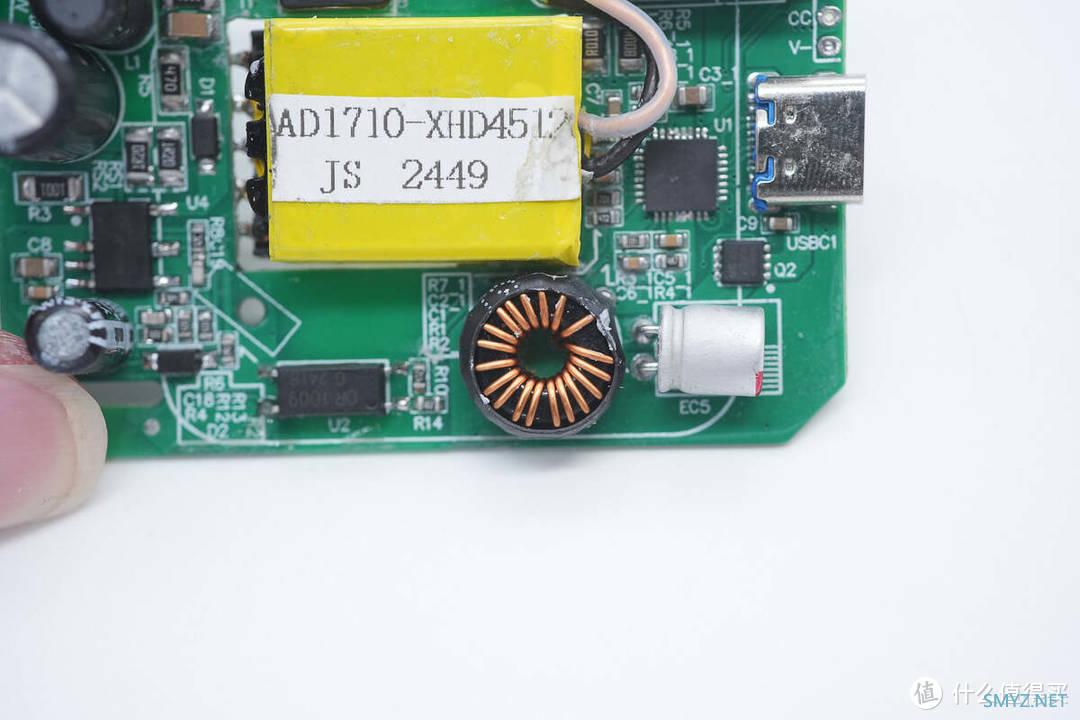

变压器特写。

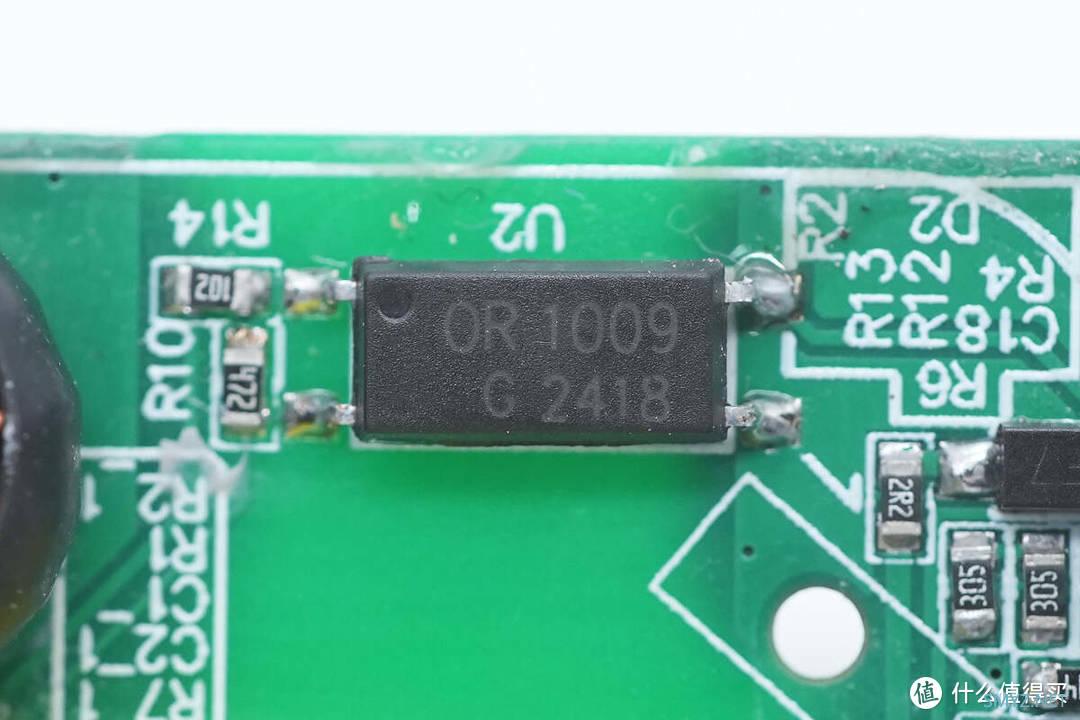

OR 1009光耦用于输出电压反馈。

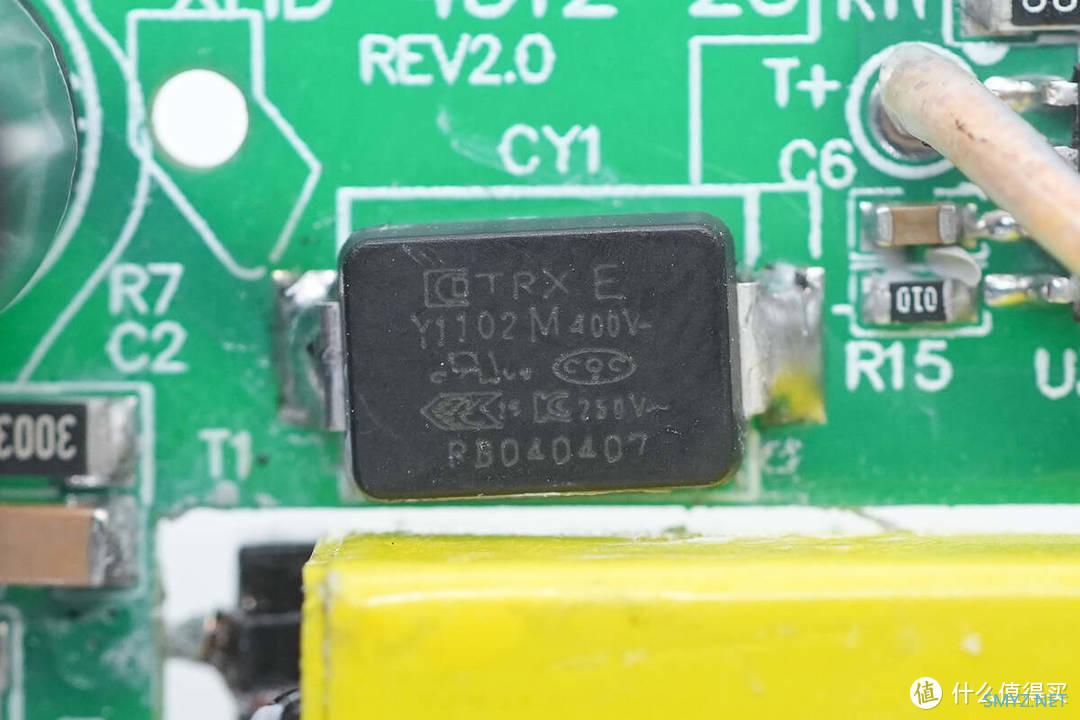

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下产品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

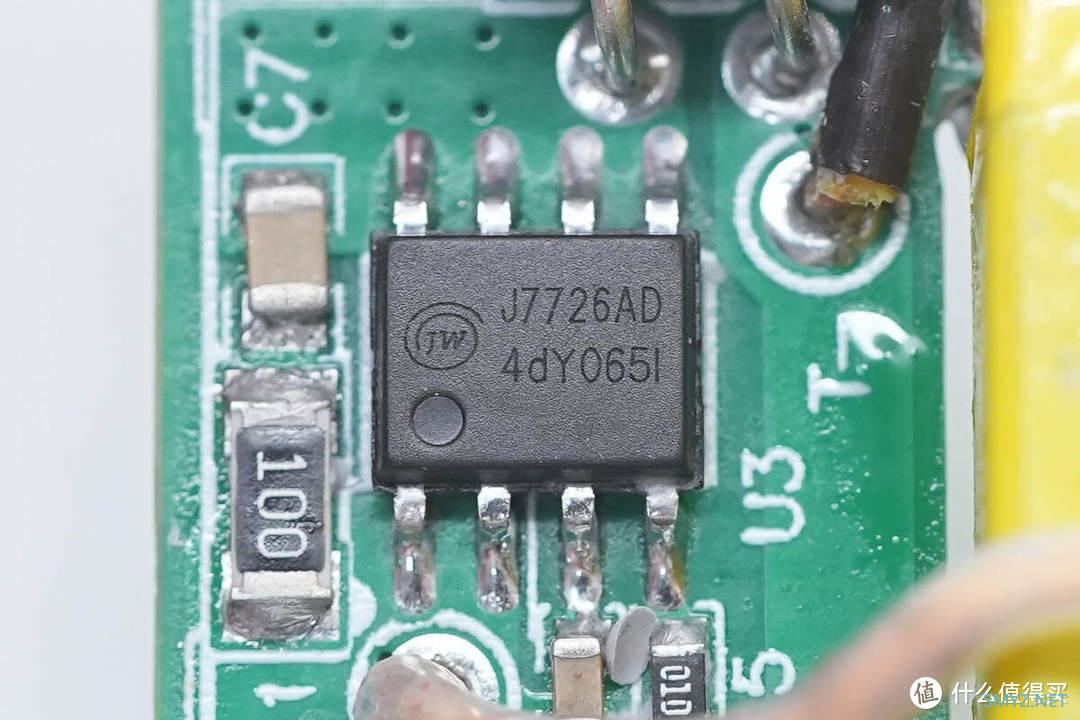

同步整流芯片来自杰华特，型号JW7726AD，用于隔离拓扑的二次侧整流，如有源箝位反激和CCM/QR/DCM反激。与传统的二极管整流器相比，JW7726AD能够显著提高效率。JW7726AD采用SOP-8封装。

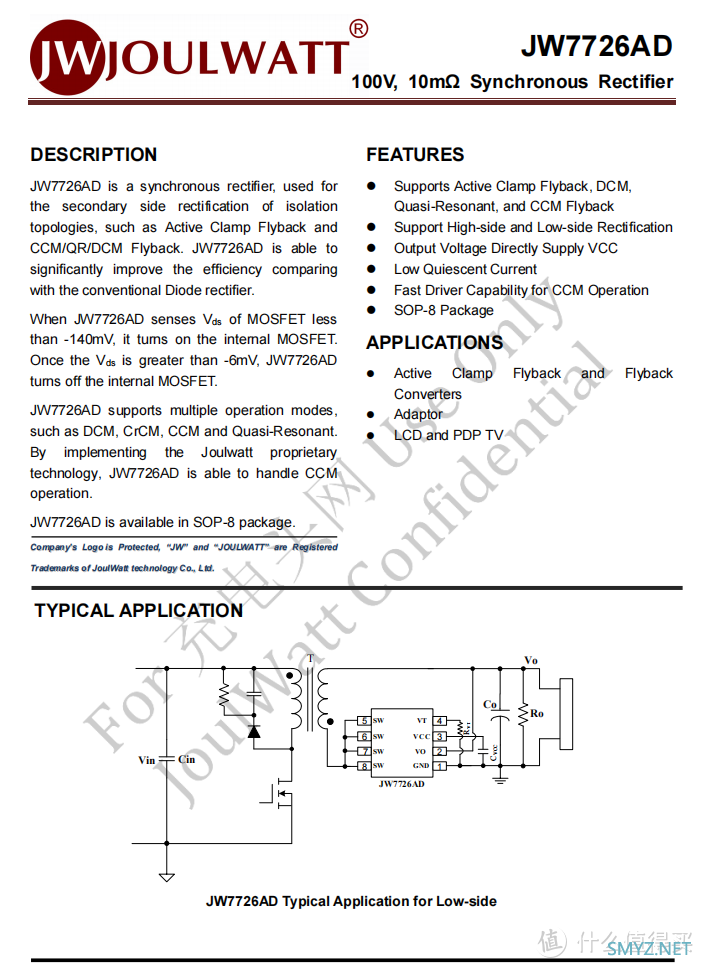

杰华特JW7726AD资料信息。

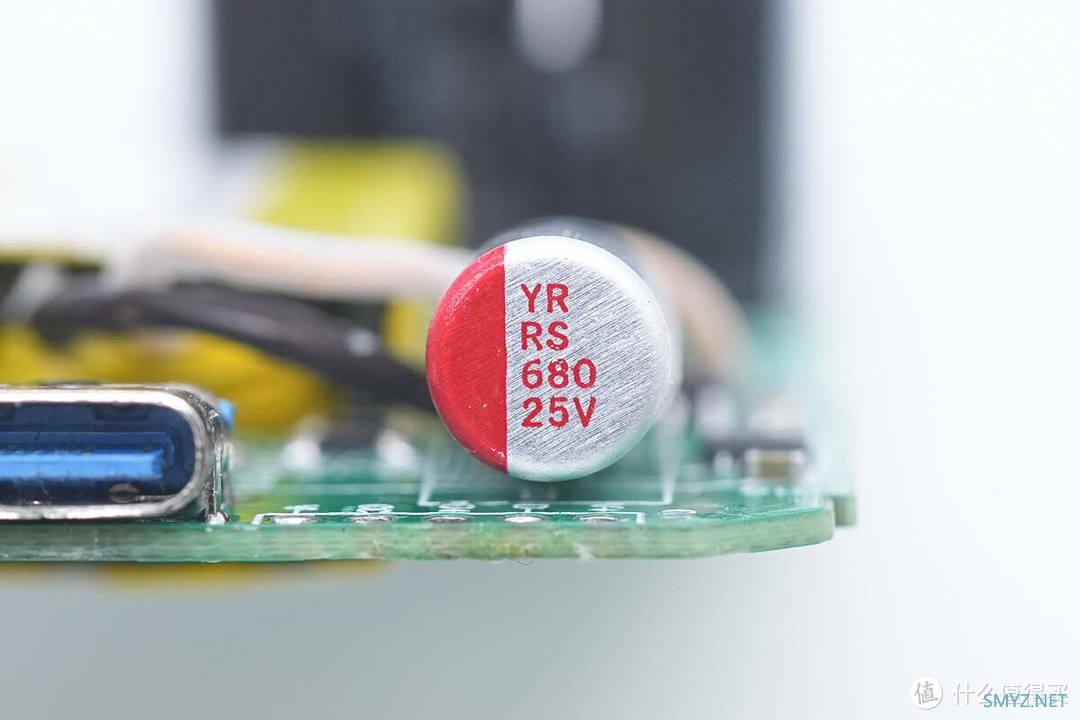

输出滤波固态电容规格为680μF25V。

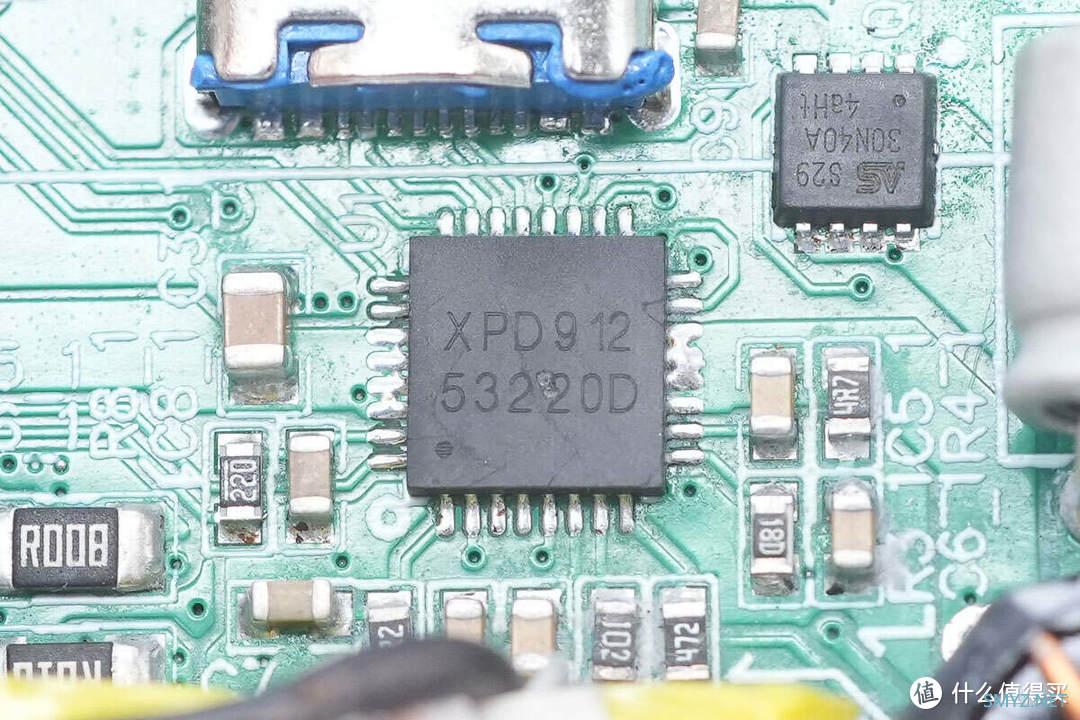

XPD912是一款高集成度的多协议降压双C口控制器SoC芯片，内部集成同步开关降压控制器、 开关功率管以及多种快充协议，已通过最新的USB PD3.1认证。XPM912集成双路CV/CC控制环路，具有多重保护功能，外围只需少量元器件。一颗XPM912即可实现双C口充电解决方案。

XPD912采用QFN32 5x5封装，支持USB PD3.1/PPS、QC3.0+/3.0/2.0+、小米 CHARGE TURBO 27W、华为 FCP/SCP/HVSCP、三星AFC、OPPO VOOC、MTK PE、Apple 2.4A、BC1.2等协议，支持输入过压保护、输入欠压保护、输出过压保护、输出过流保护、短路保护、过温保护等多重保护措施。

降压电感外套热缩管绝缘保护。

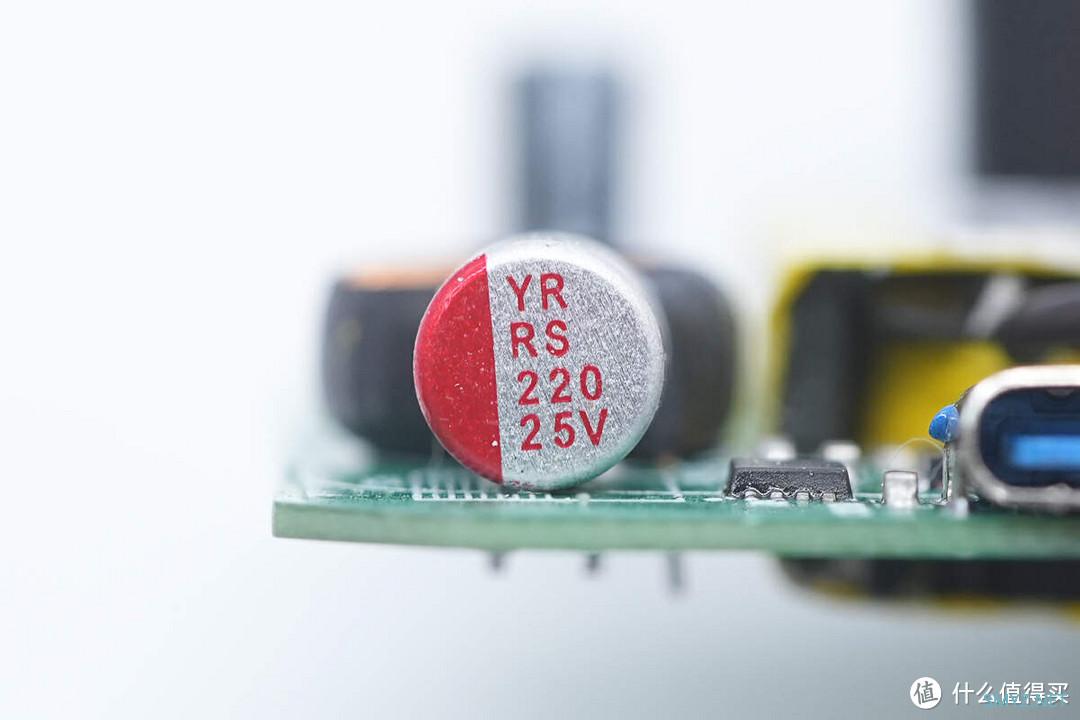

另一颗滤波固态电容规格为220μF25V。

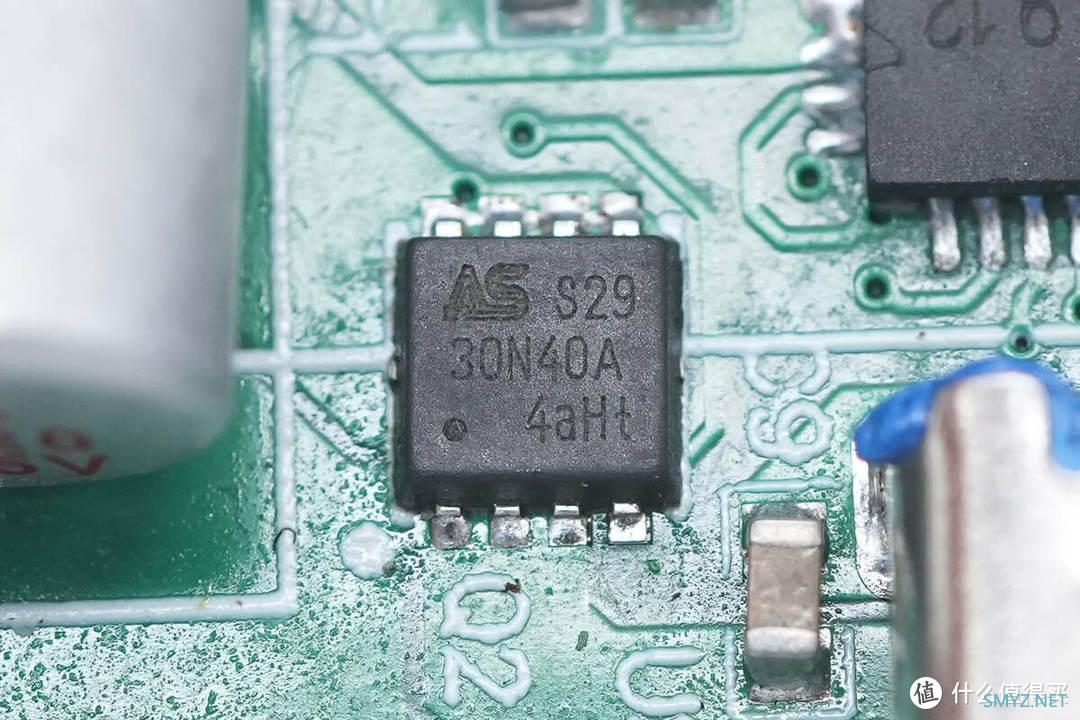

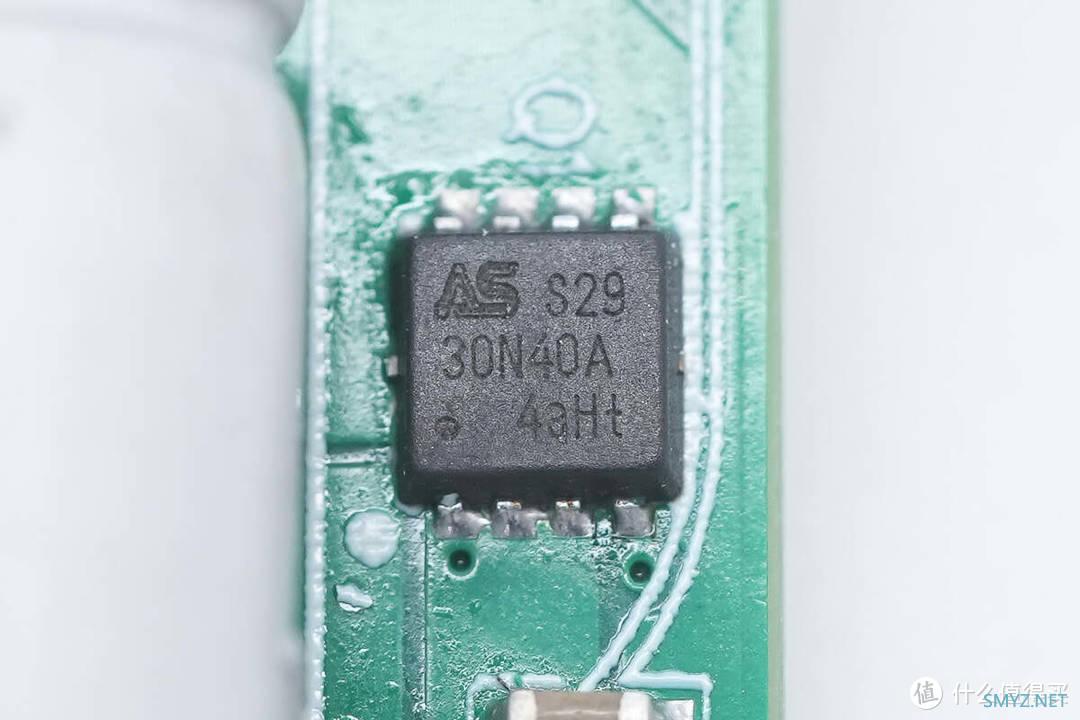

输出VBUS开关管特写，丝印30N40A。

另一颗输出VBUS开关管为相同型号。

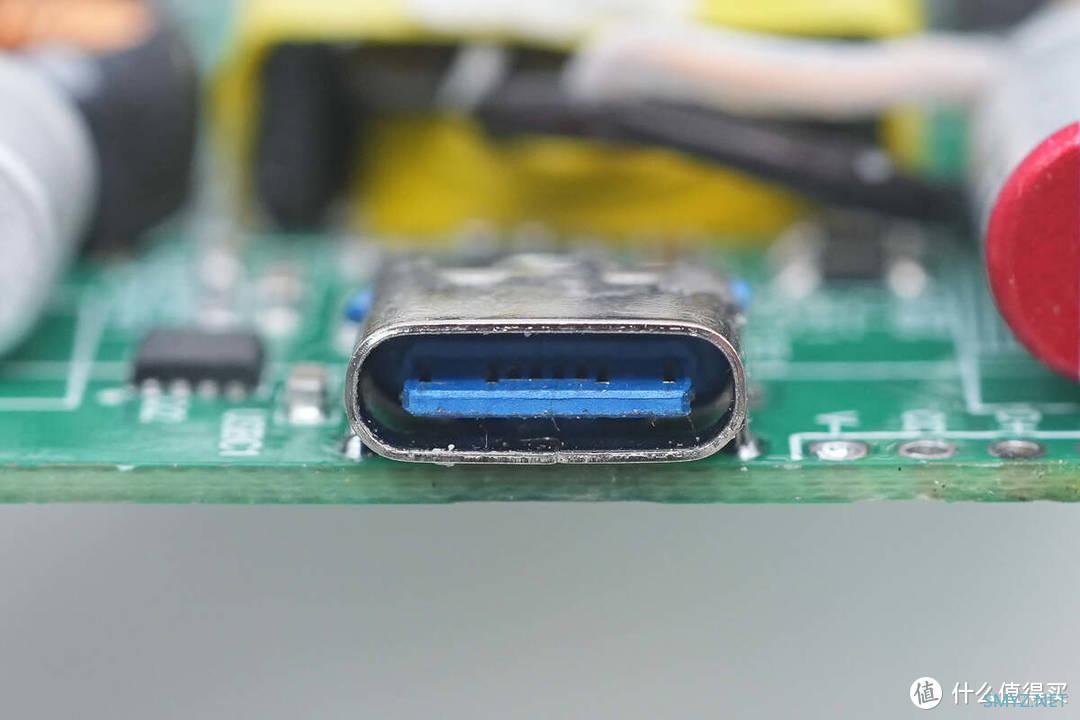

USB-C接口母座特写。

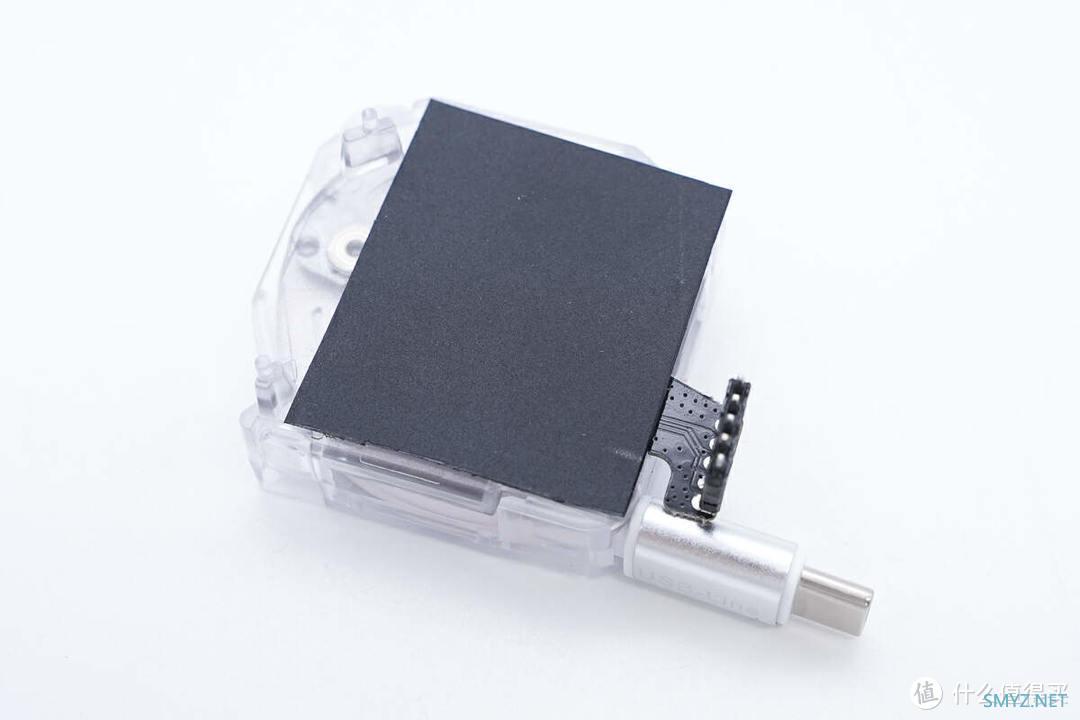

伸缩线模块底部贴有麦拉片进行隔离保护。

模块外壳采用十字螺丝进行固定。

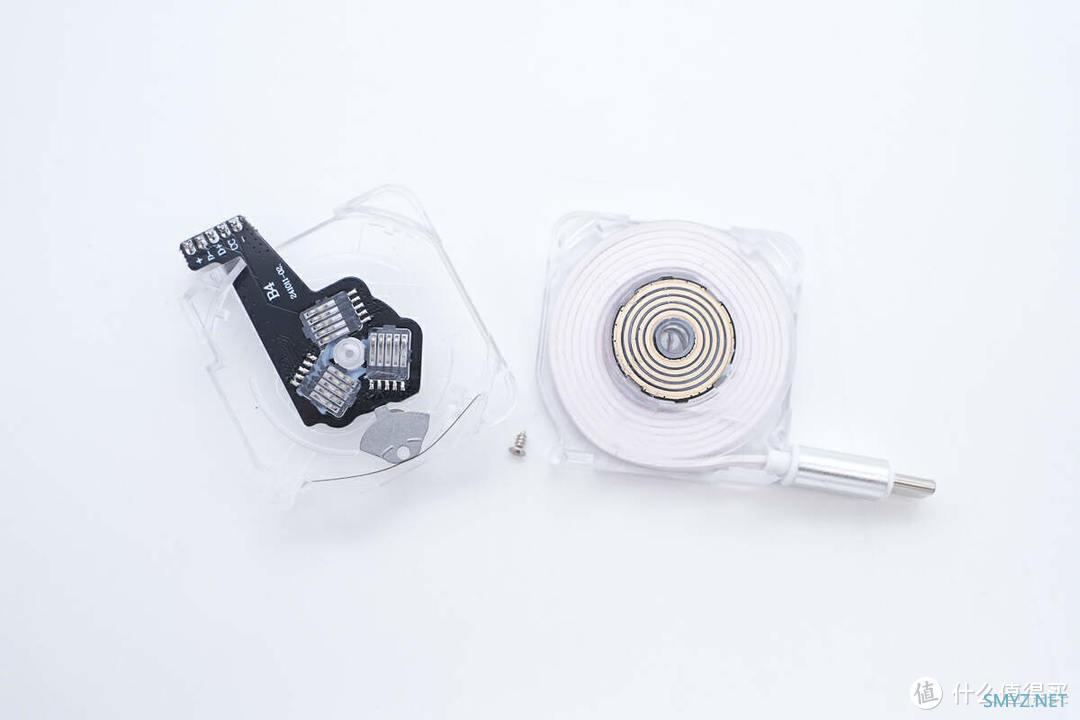

将模块外壳拆开，内部是电刷和导电滑环的结构设计。

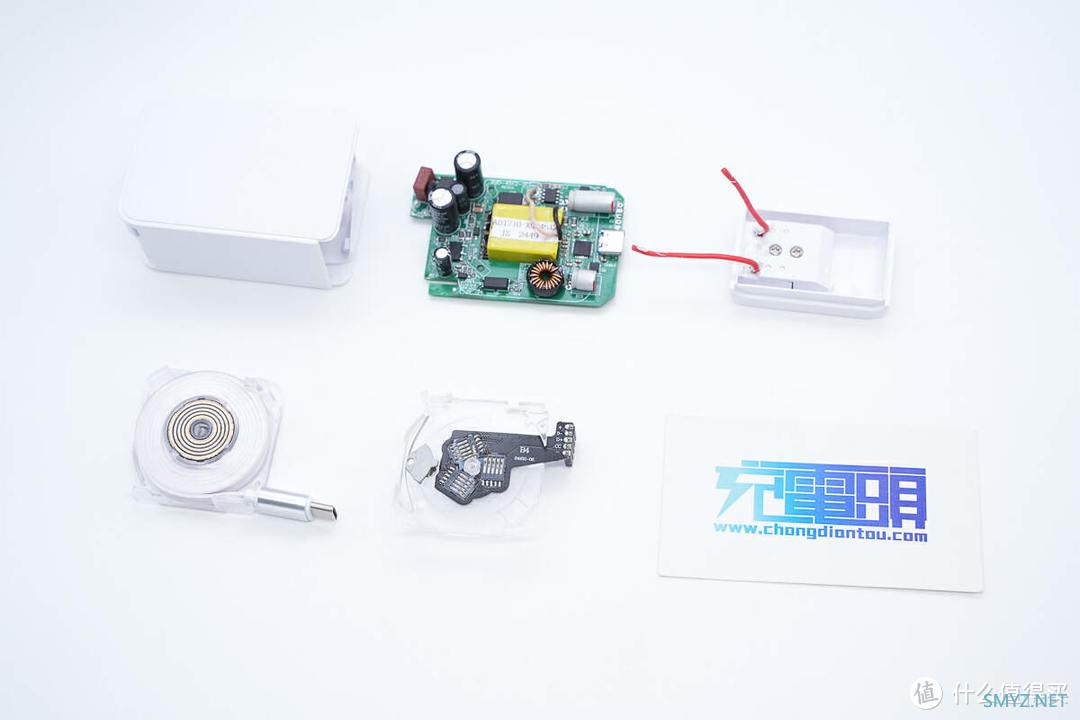

全部拆解一览，来张全家福。

充电头网拆解总结

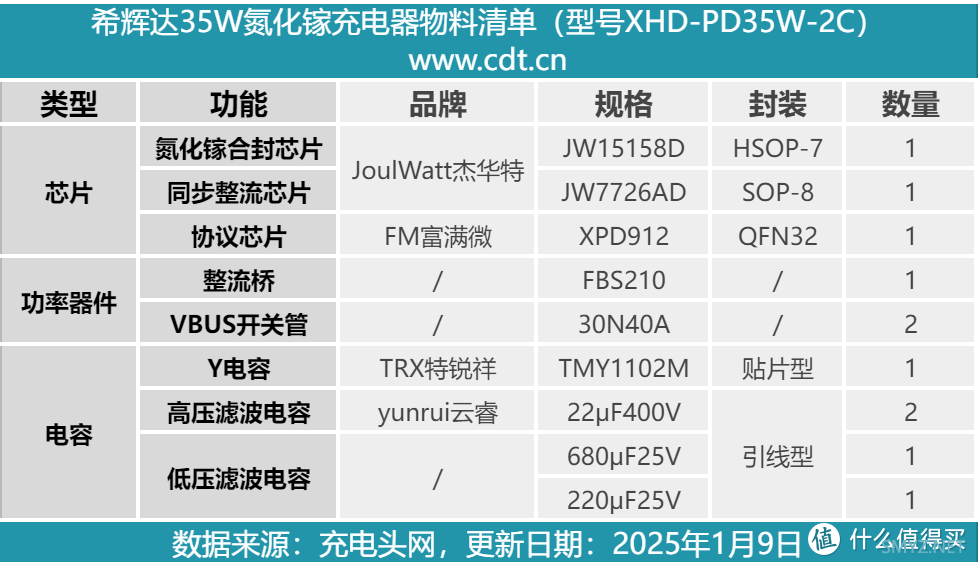

最后附上希辉达35W带伸缩线氮化镓充电器的核心器件清单，方便大家查阅。

希辉达35W带伸缩线氮化镓充电器本质是配备双USB-C接口，但将其中一个设计成时下受欢迎的伸缩线，免去了用户日常找线、带线的问题，更人性化的设计为用户带来更好的使用体验。

USB-Line/C2均支持35W输出，单用时用户可灵活选择，并且都支持FCP、AFC、QC3+/4+、PD3.0、PPS快充协议，兼容性好。

充电头网通过拆解了解到，充电器基于杰华特JW15158D+JW7726AD高集成氮化镓电源方案进行设计，并使用富满微XPD912协议芯片控制双口输出，实现单口均可35W快充，双口同时使用时，保持USB-Line线快充，USB-A口二次降压10W输出。伸缩线模块化设计，与PCBA模块之间进行了隔离绝缘，做工可靠。
