本期继续为大家带来希辉达另一款45W氮化镓快充充电器的拆解，相比此前拆解过的35W带伸缩线款，这款同样也是基于前沿的氮化镓方案进行设计，不过最大输出功率更高，并且配备的是1A1C万金油接口，能够适配新旧设备的使用需求。此外产品同样拥有接USB-A口使用时，USB-C口不断快充的优点，很好的保证了用户的充电体验。下面就继续随小编来看看希辉达这款产品的真实用料。
希辉达45W氮化镓充电器开箱
充电器采用PC阻燃材质白色外壳，机身表面磨砂工艺处理抗指纹，产品整体设计得比较小巧。

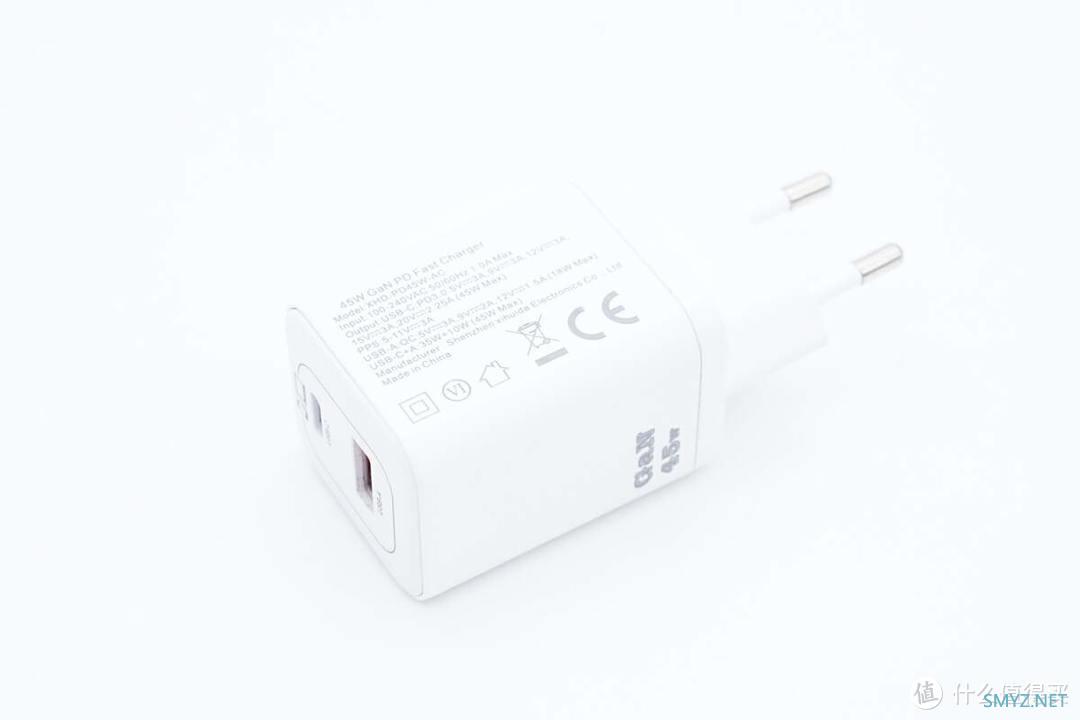

产品机身一侧印有参数信息。

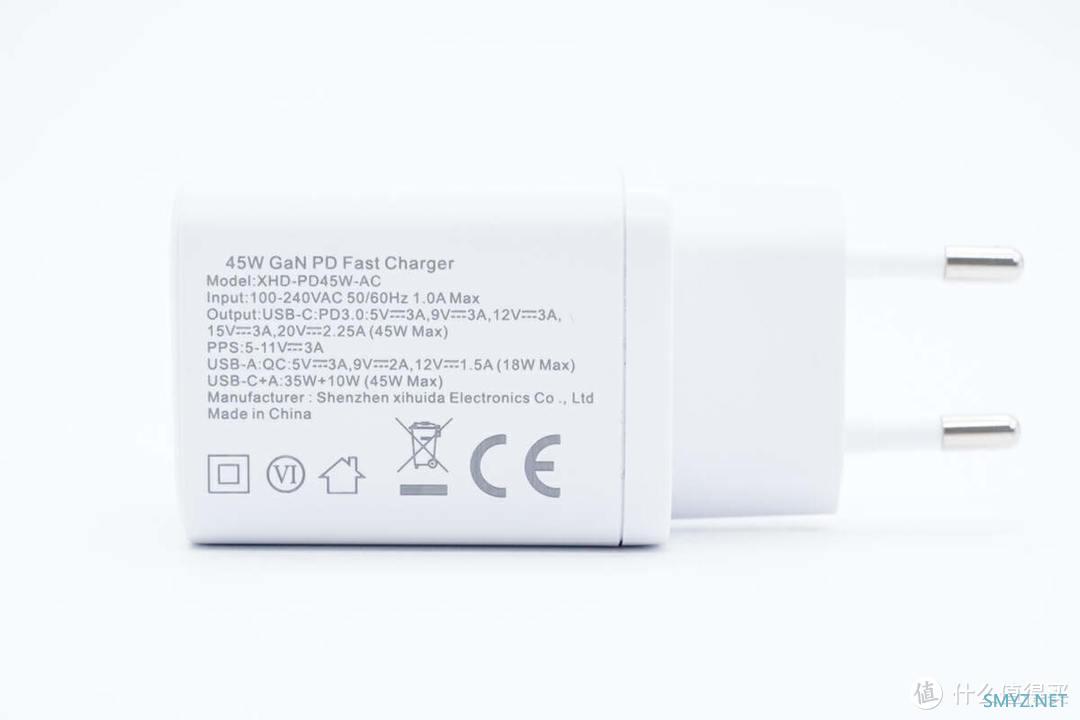

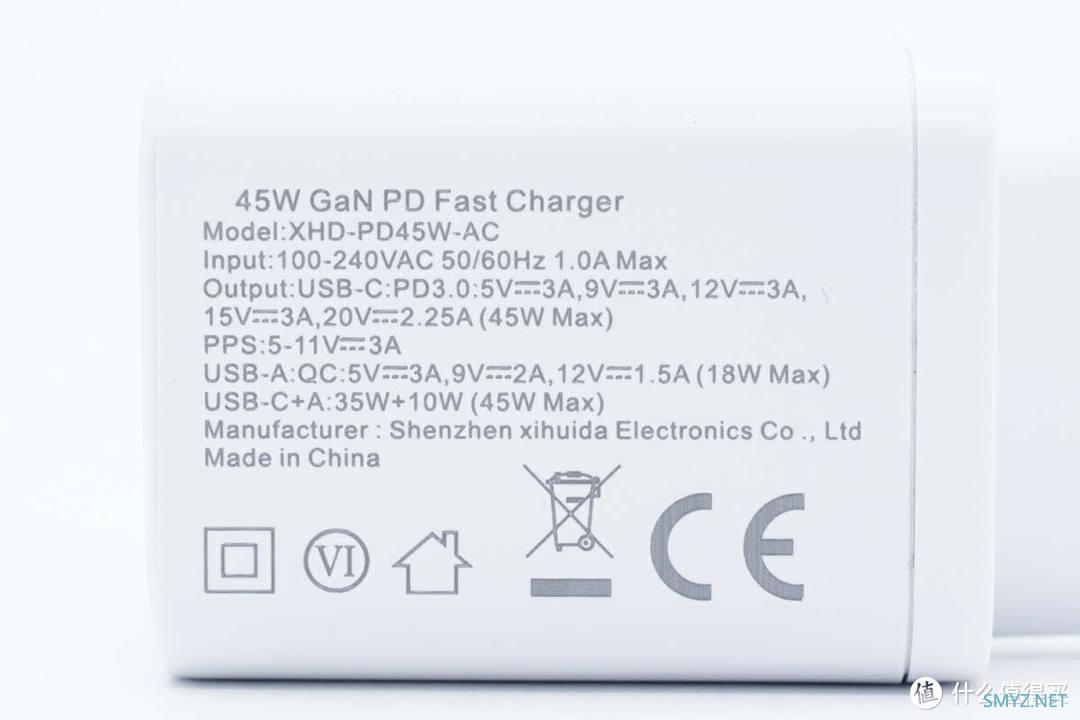

充电器参数特写
型号：XHD-PD45W-AC
输入：100-240VAC 50/60Hz 1.0A Max
输出：
USB-C：5V3A、9V3A、12V3A、15V3A、20V2.25A（45W Max）
PPS：5-11V3A
USB-A：5V3A、9V2A、12V1.5A（18W Max）
USB-C+A：35W+10W（45W Max）
制造商：深圳希辉达电子有限公司
充电器通过了CE认证以及VI级能效认证。

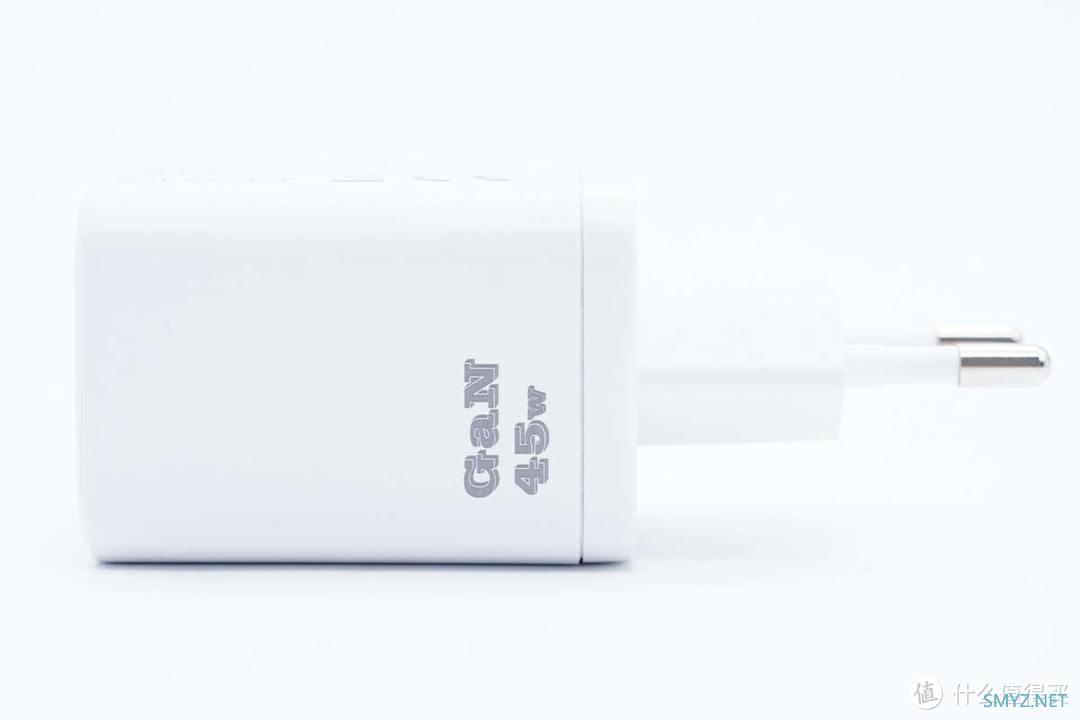

机身另一侧印有GaN和45W，直观表明这是一款45W氮化镓充电器。

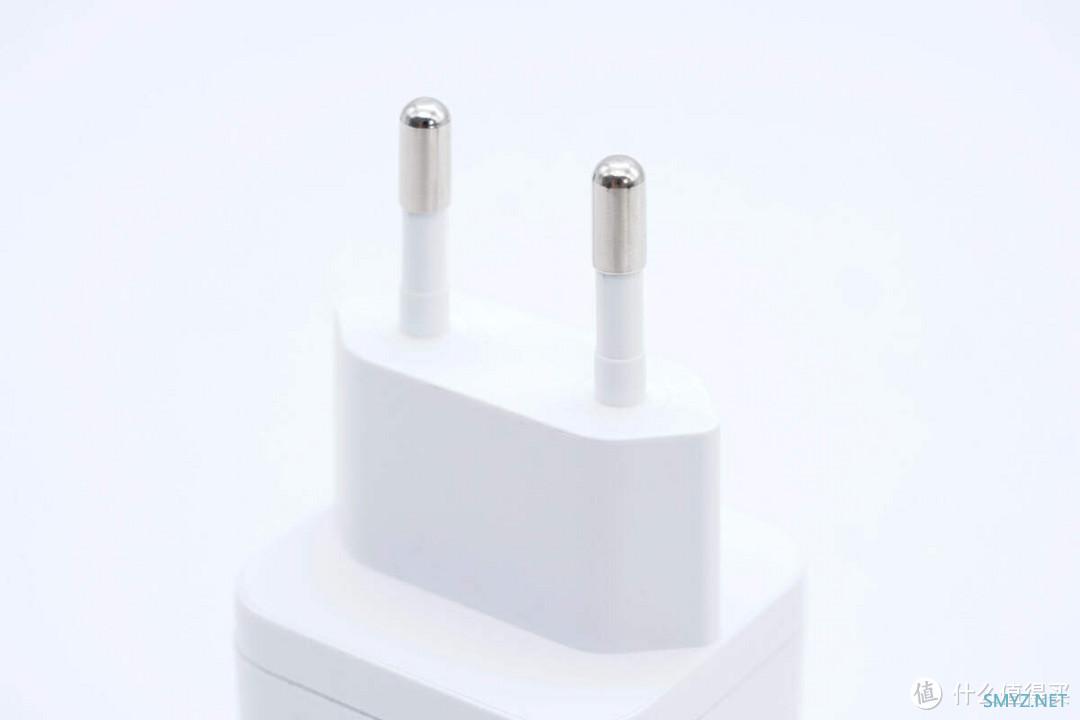

充电器输入端配备欧规插脚。

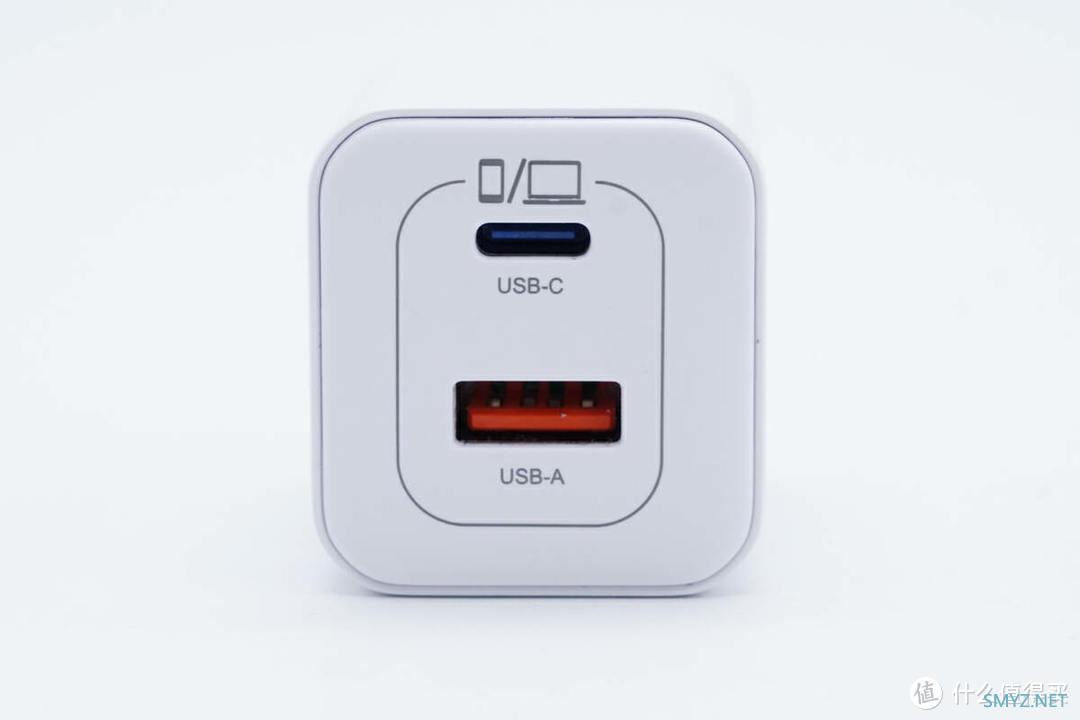

输出顶面配置1A1C双输出接口，USB-C接口旁印有手机和笔电标识，表明充电器可为这两类设备充电。

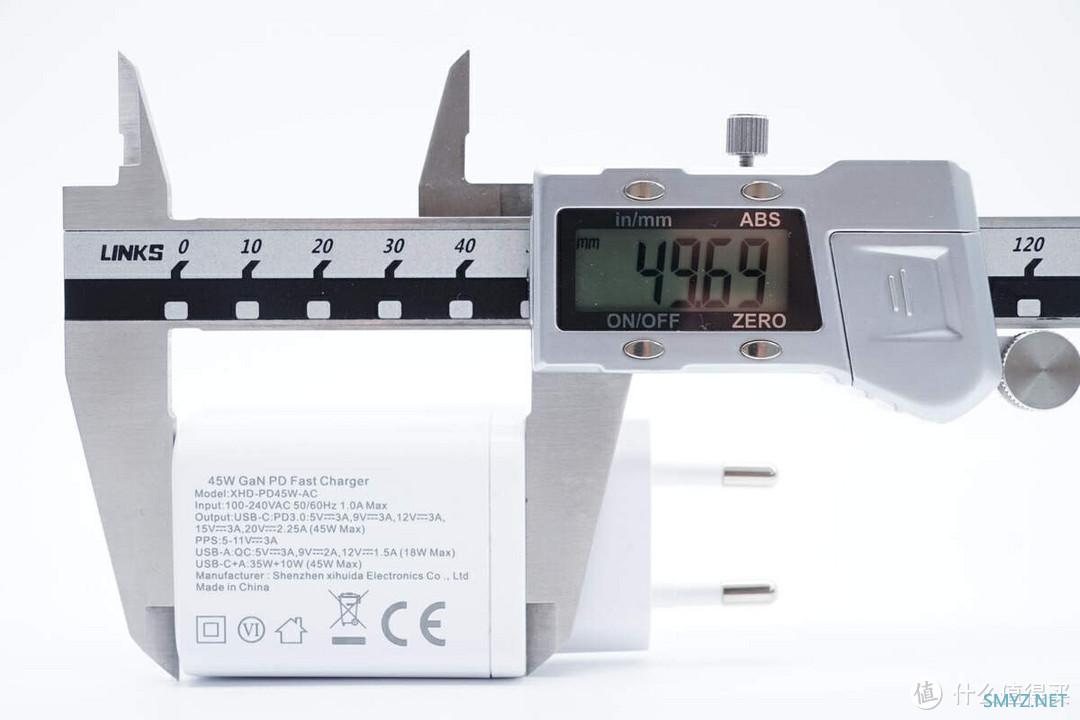

实测充电器机身主体长度为49.69mm。

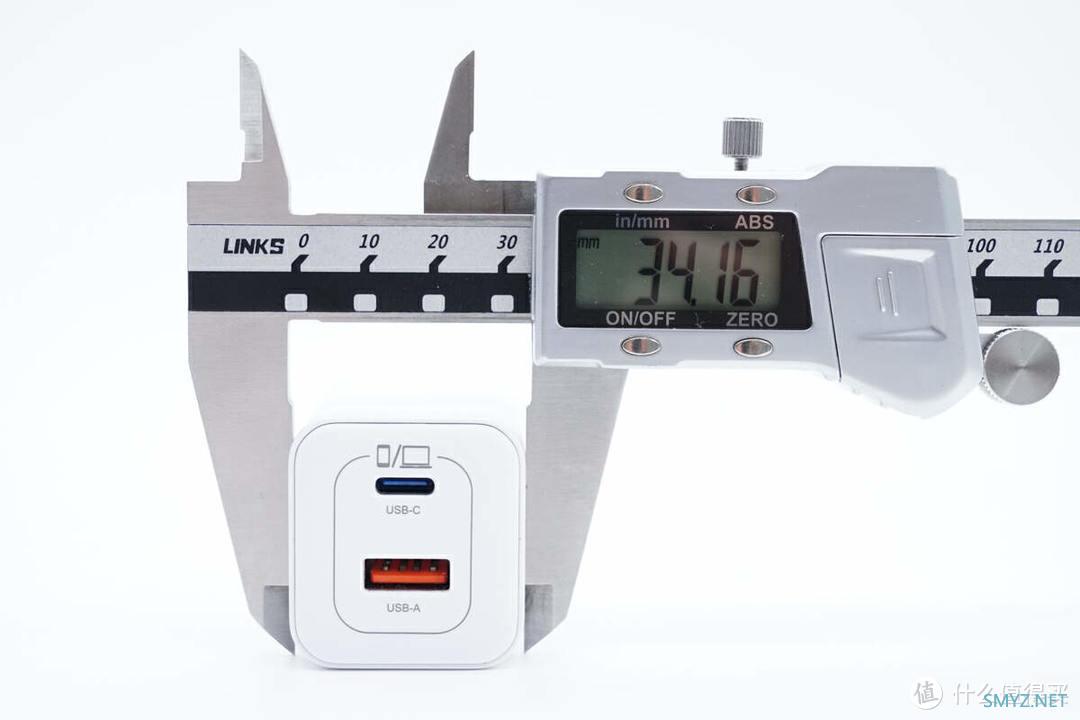

宽度为34.16mm。

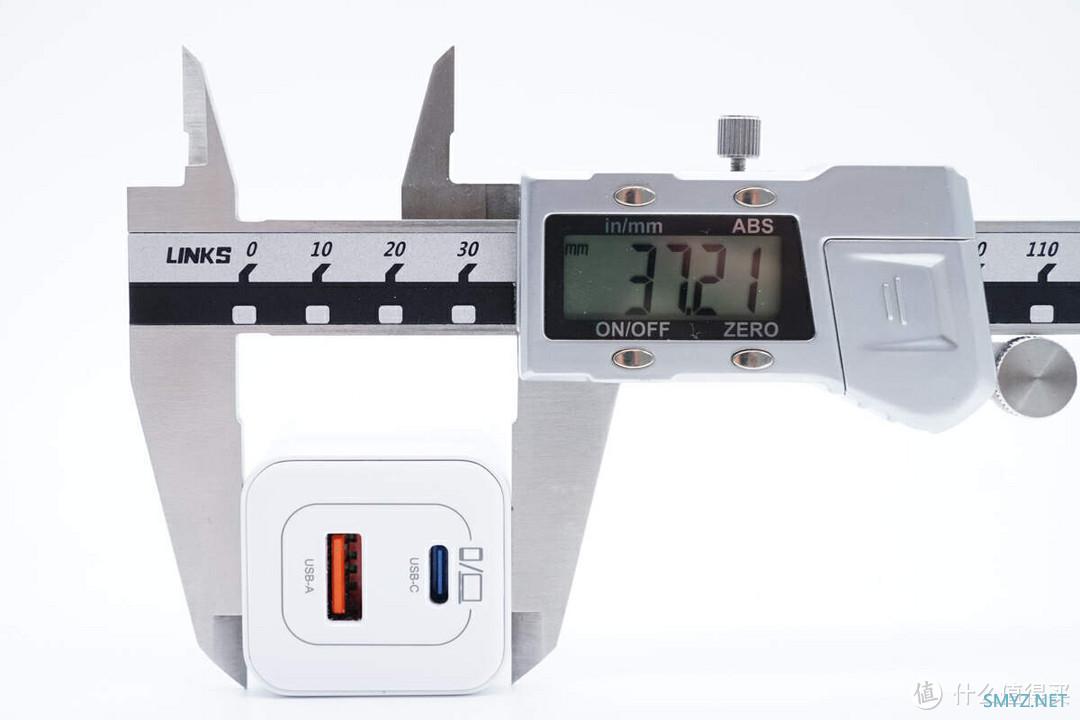

厚度为37.21mm。

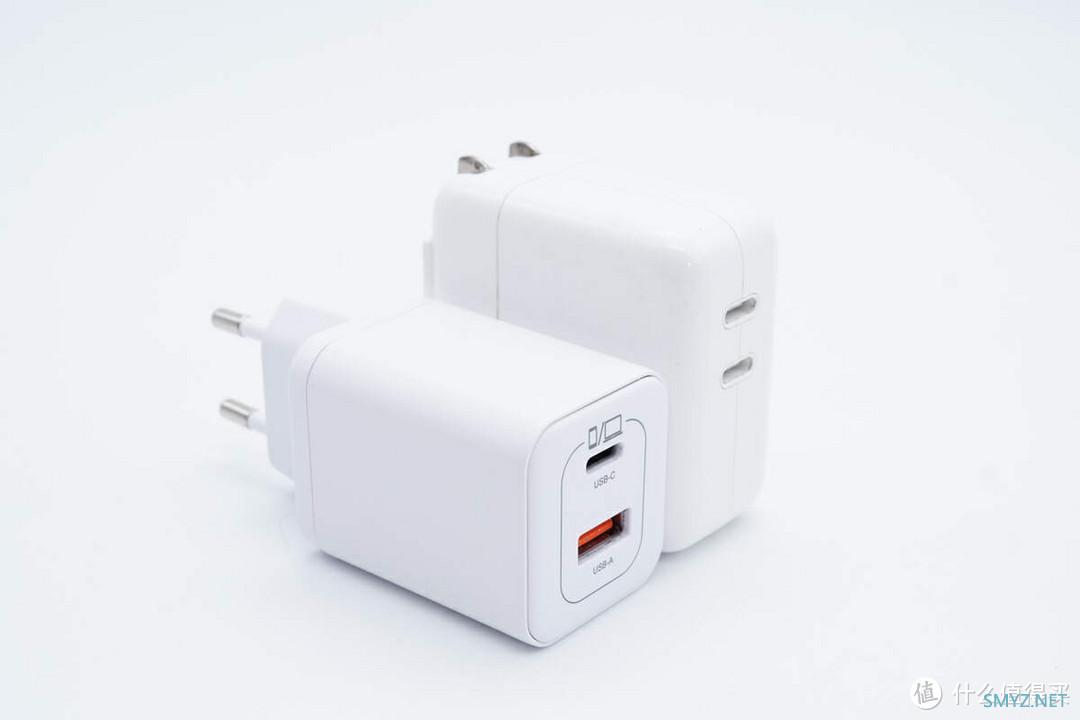

和苹果35W充电器放在一起对比，体积要小一些。

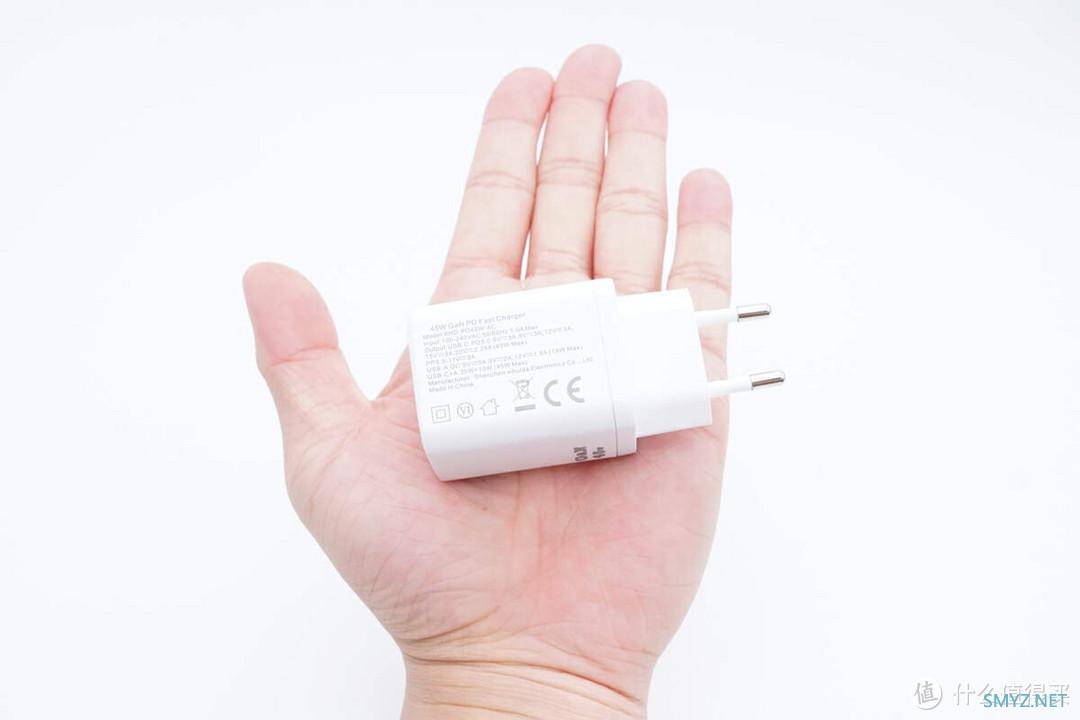

充电器拿在手上的大小直观感受。

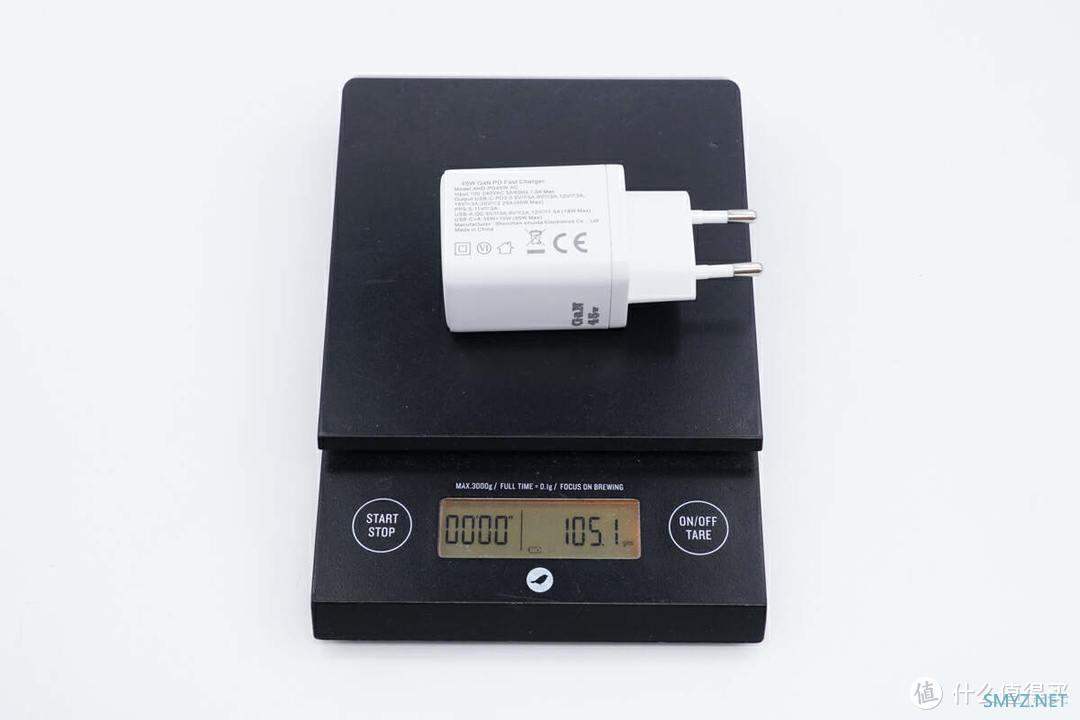

另外测得充电器净重约为105g。

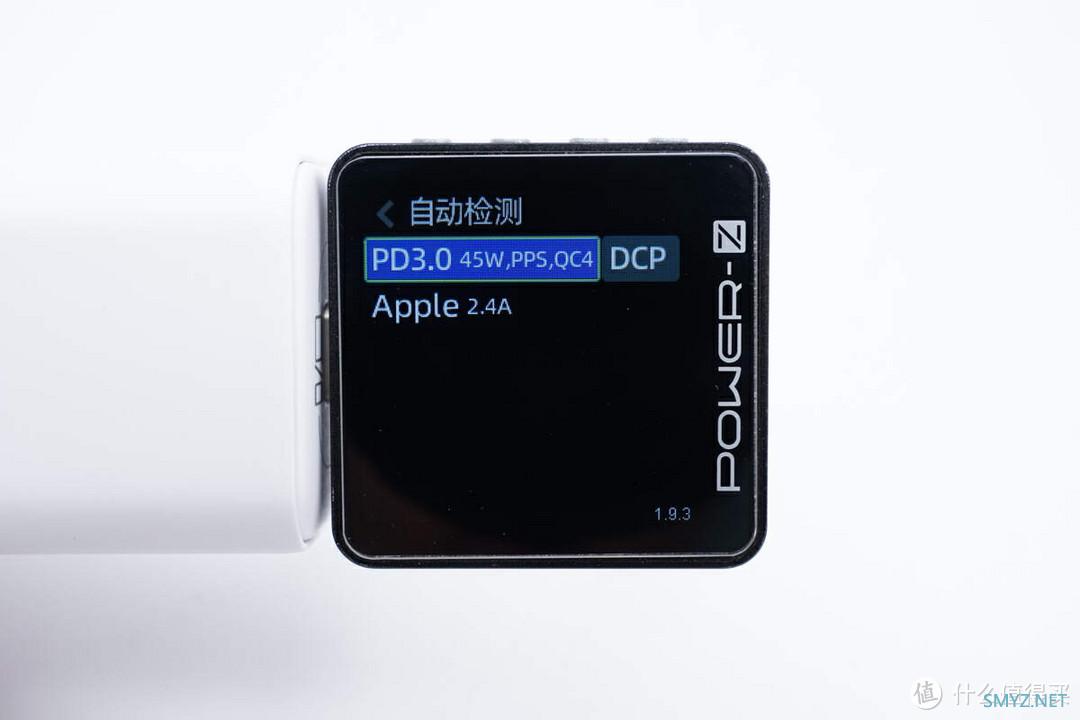

使用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持PD3.0、PPS、QC4、DCP、Apple 2.4A充电协议。

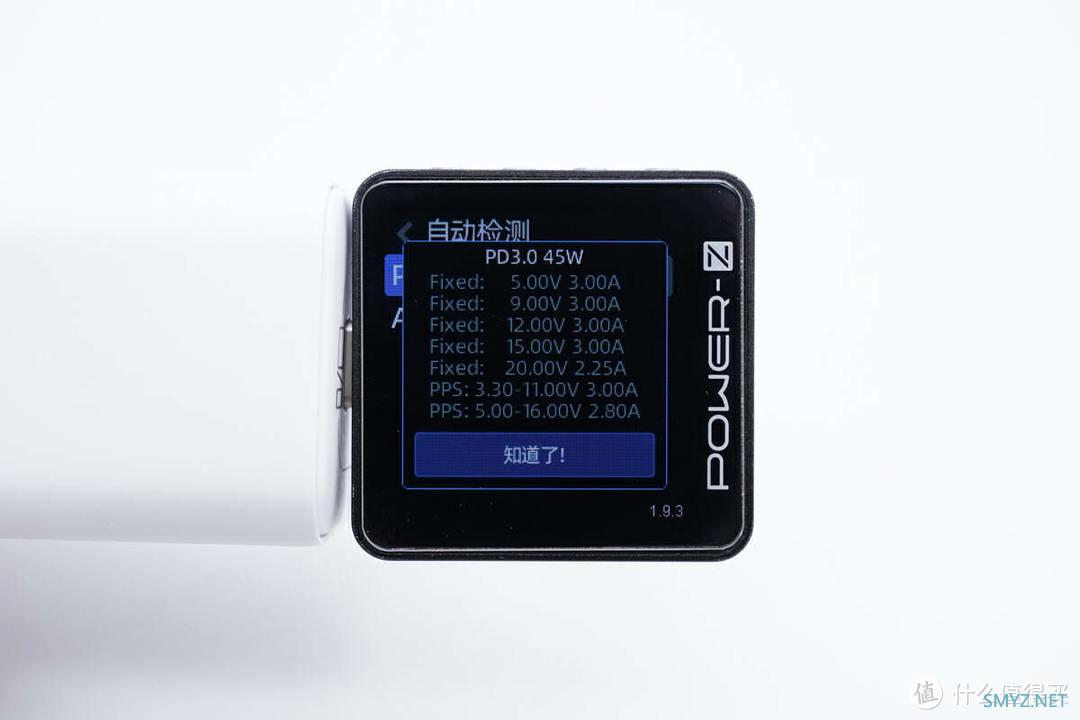

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.3-11V3A、5-16V2.8A两组PPS电压档位。

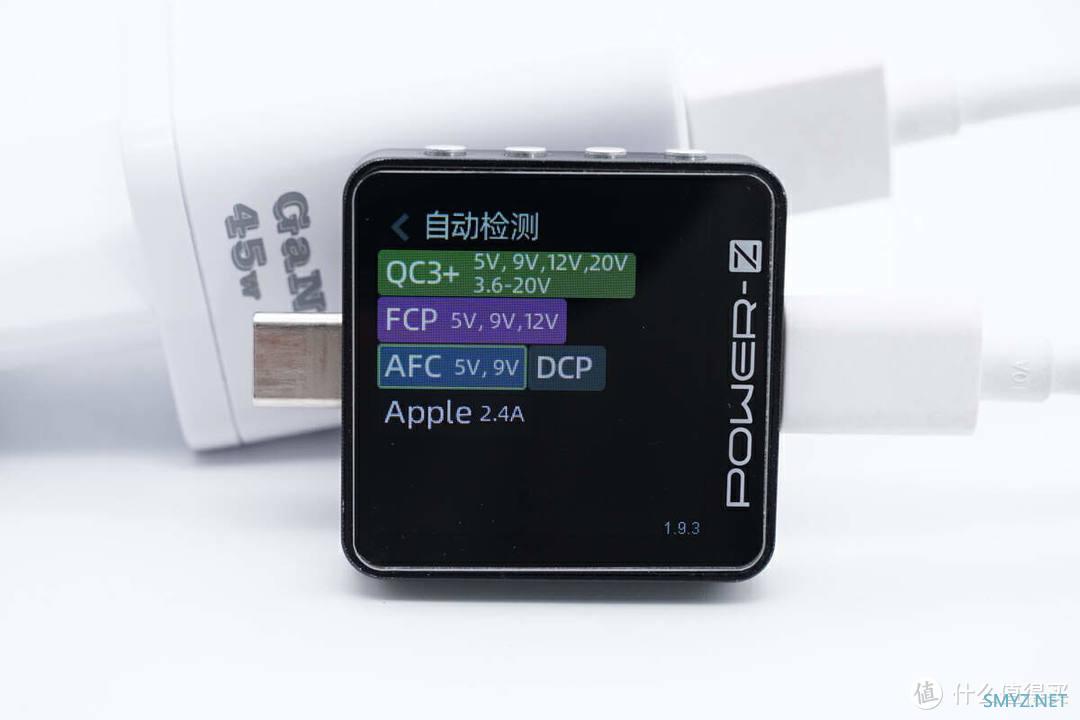

另外测得USB-A口支持QC3+、FCP、AFC、DCP、Apple 2.4A充电协议。
希辉达45W氮化镓充电器拆解

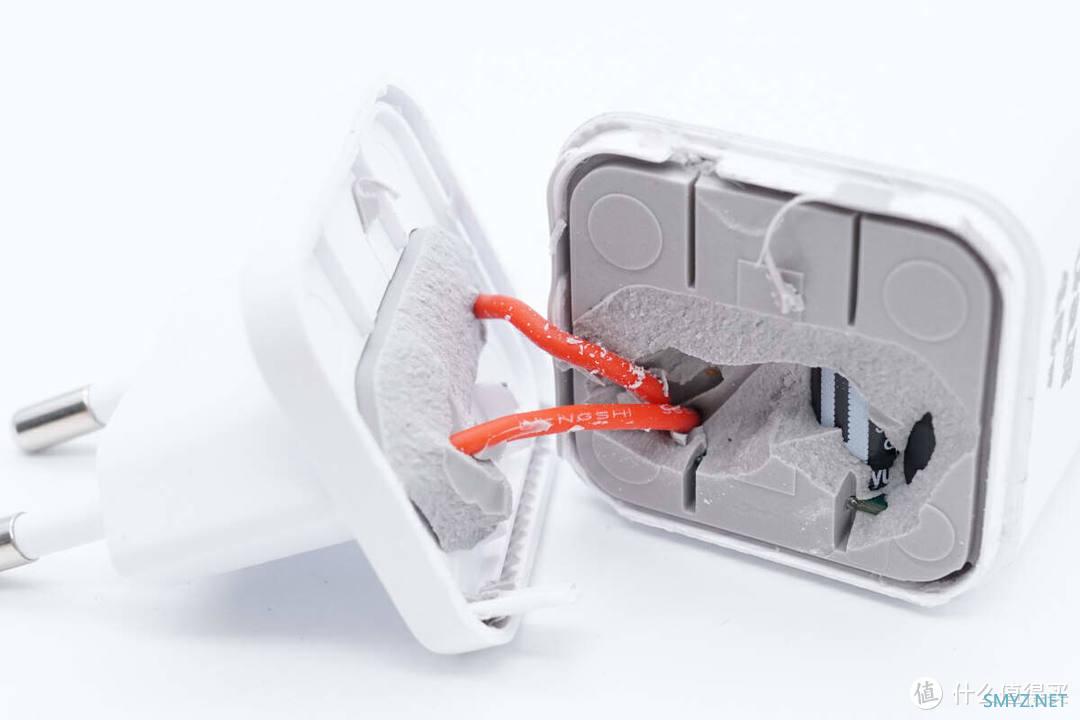

将输入端外壳拆开，充电器内部灌胶处理，大大提升产品散热性能和耐候性。

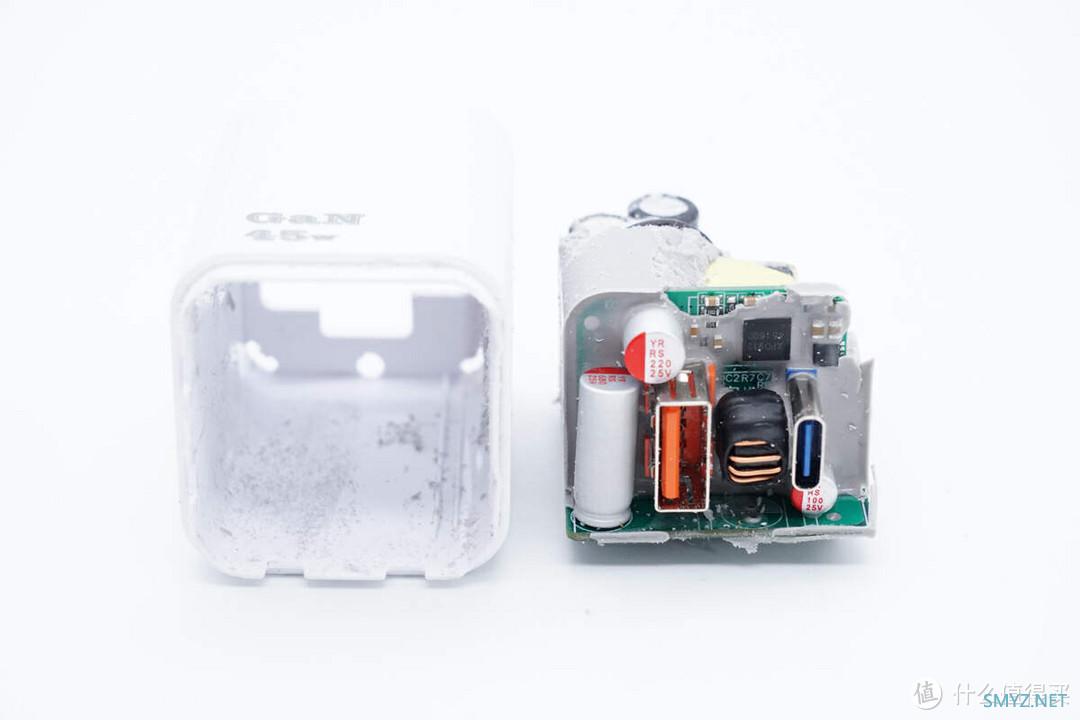

取出PCBA模块，因为灌胶的缘故，充电器内外稳定性也相当好。

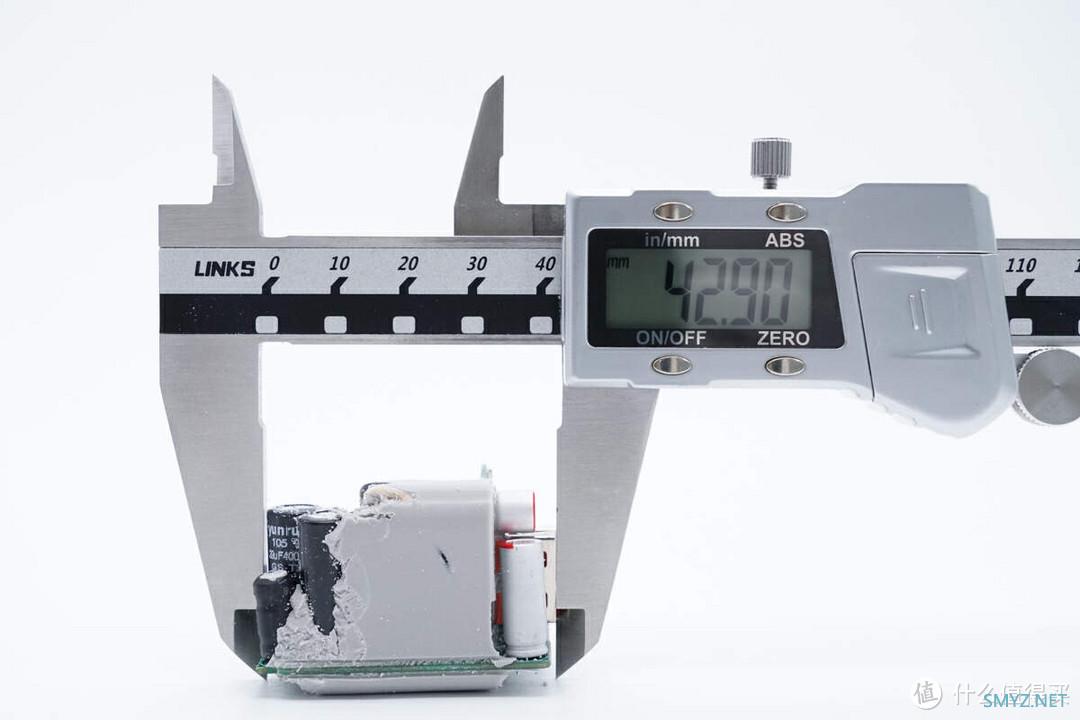

测得PCBA模块长度为42.9mm。

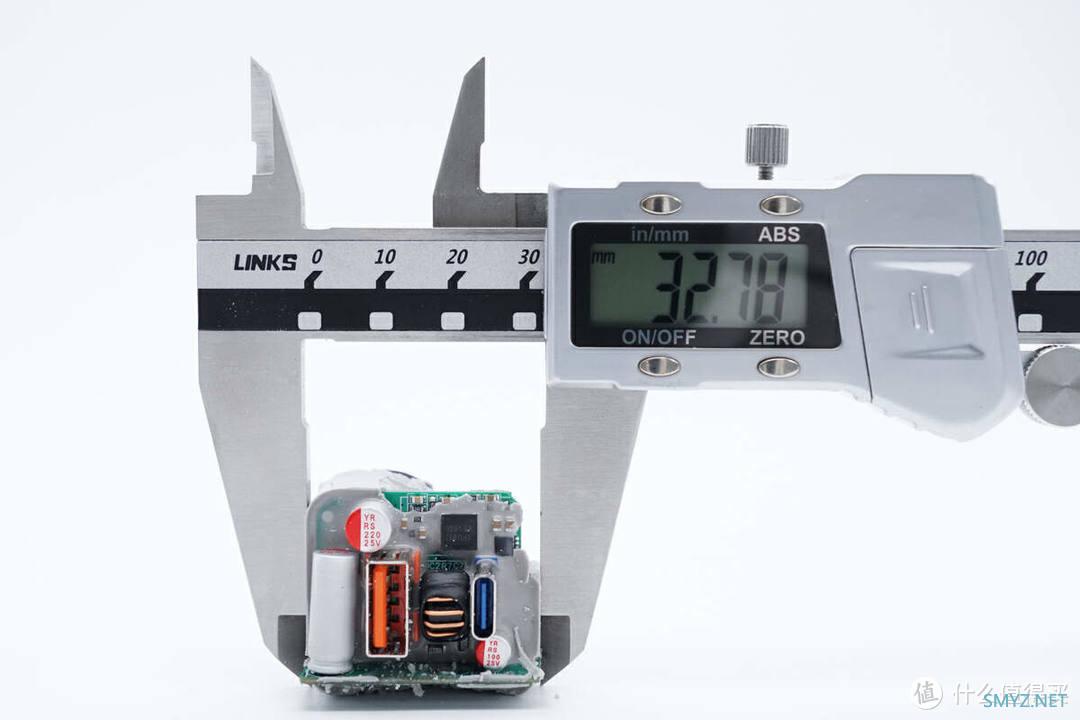

宽度为32.78mm。

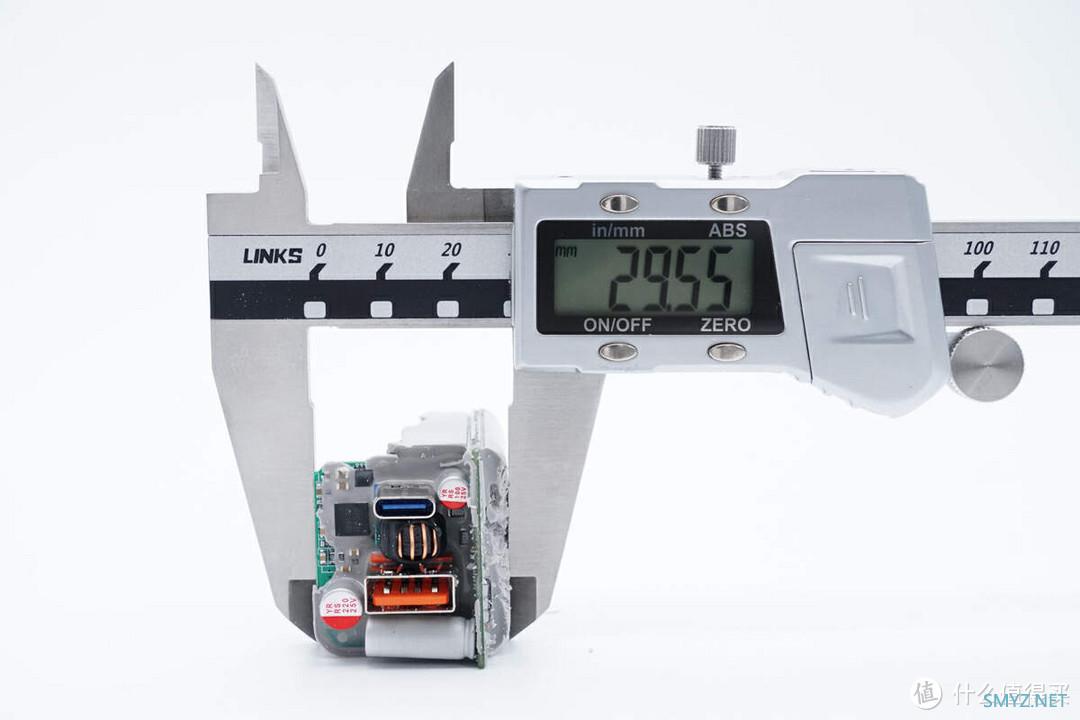

厚度为29.55mm。
将导热胶清理干净，USB母座采用小板焊接，并且与变压器之间设有麦拉片进行隔离绝缘。

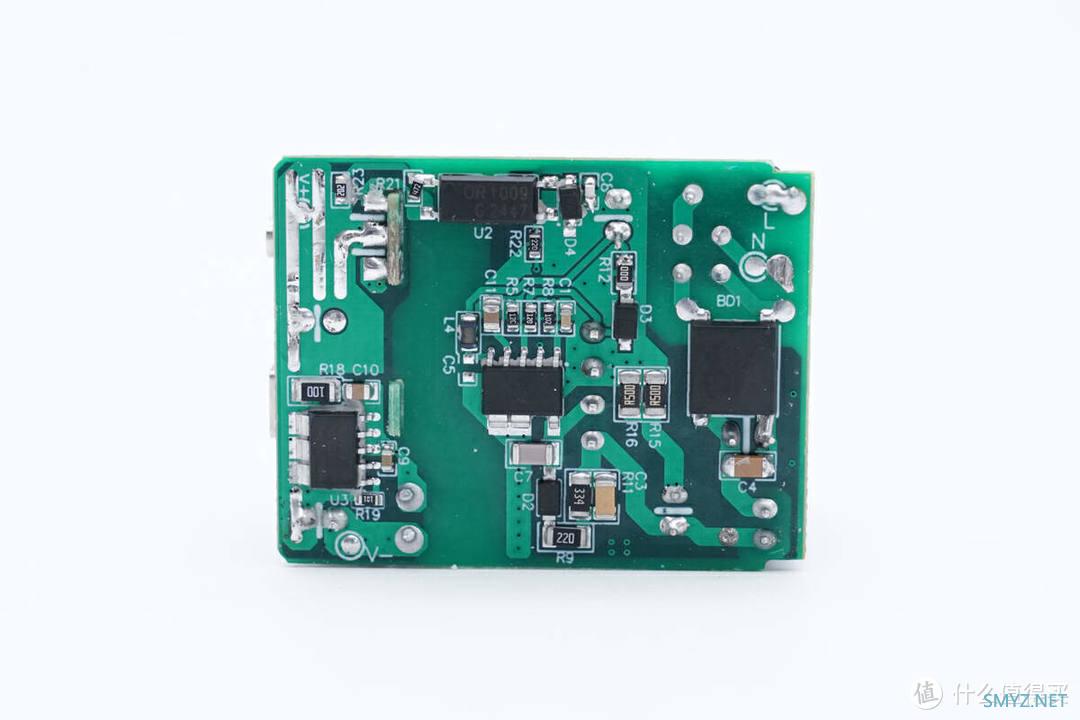

主板背面一览，设有整流桥、初级主控芯片、光耦以及同步整流芯片。

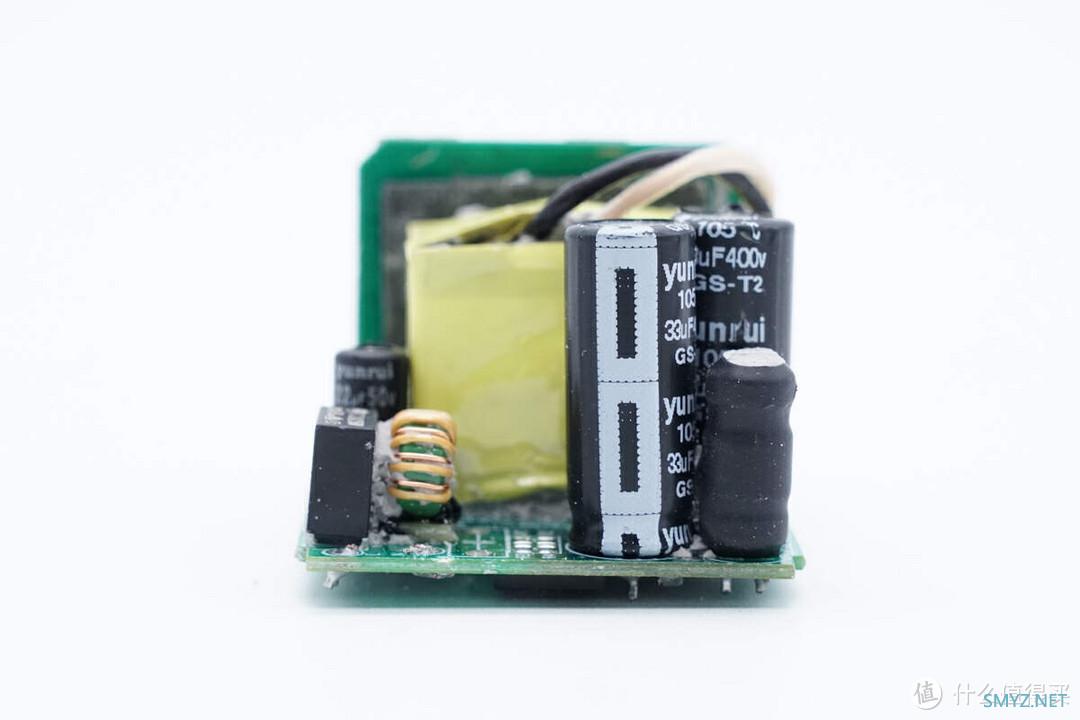

PCBA模块前端一览，可以看到有延时保险丝、共模电感、工字电感以及高压滤波电解电容。

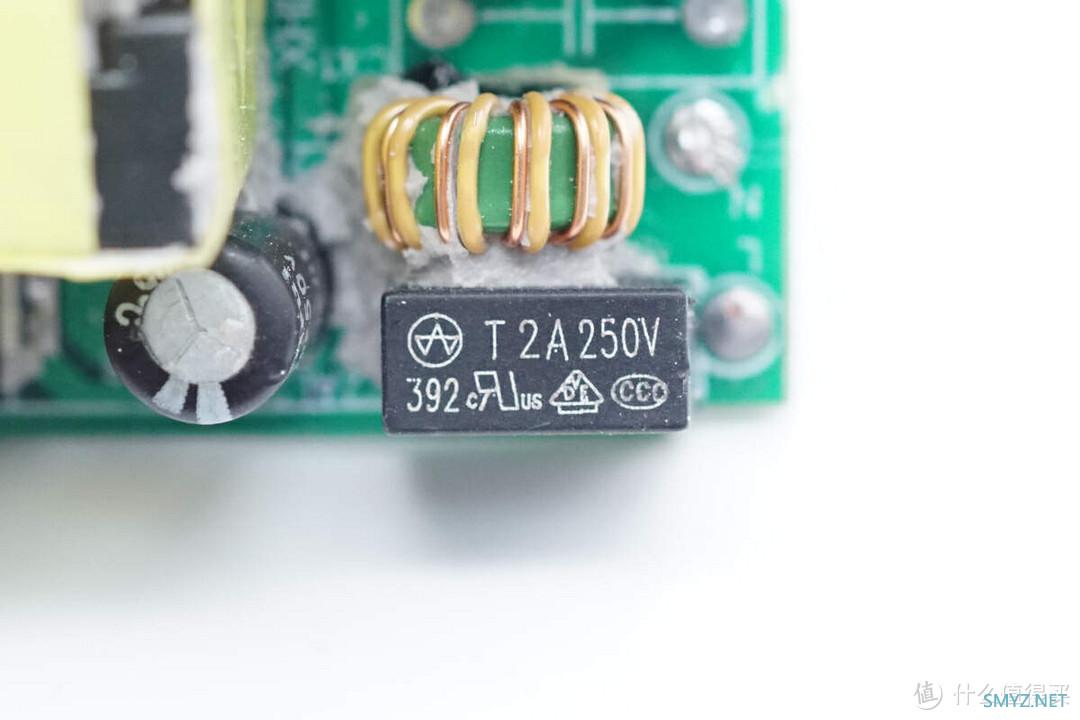

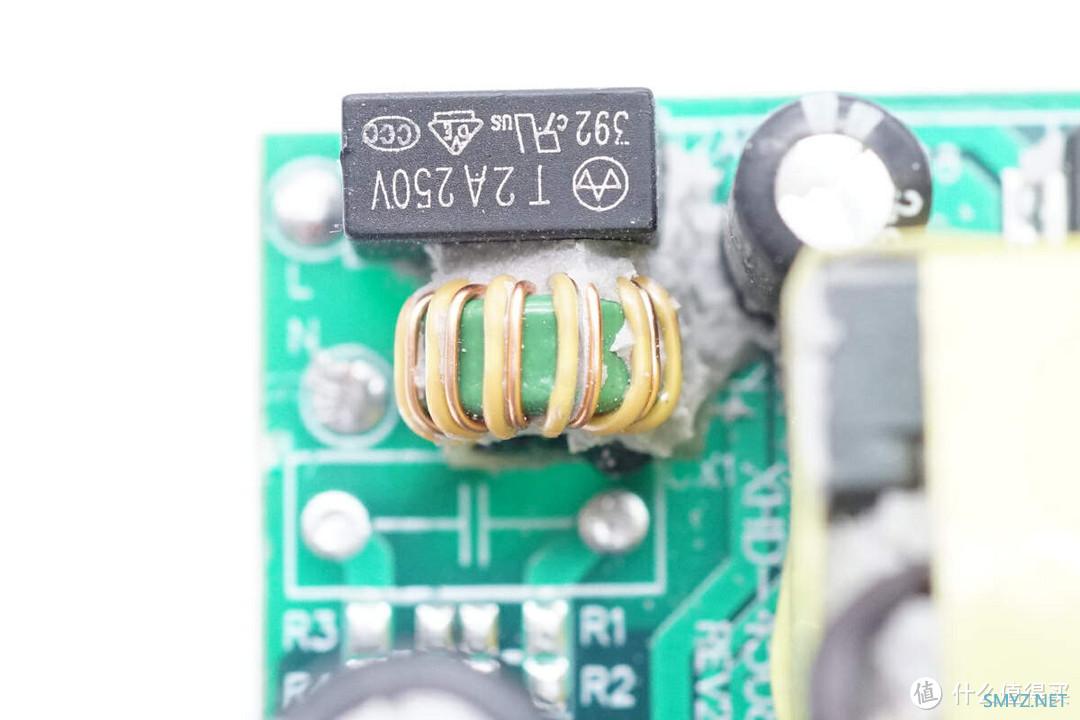

延时保险丝规格为2A 250V。
共模电感用于滤除EMI干扰，采用双线绕制。

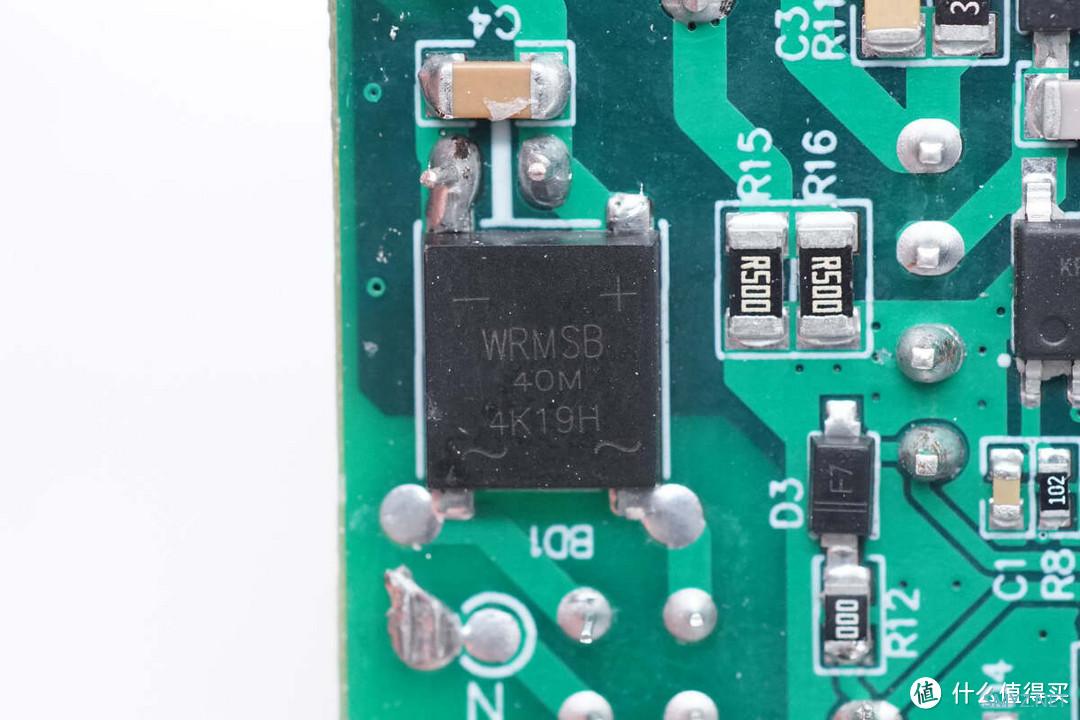

输入端WRMSB40M整流桥来自深圳市沃尔德实业有限公司，规格为4A 1000V。WRMSB40M这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

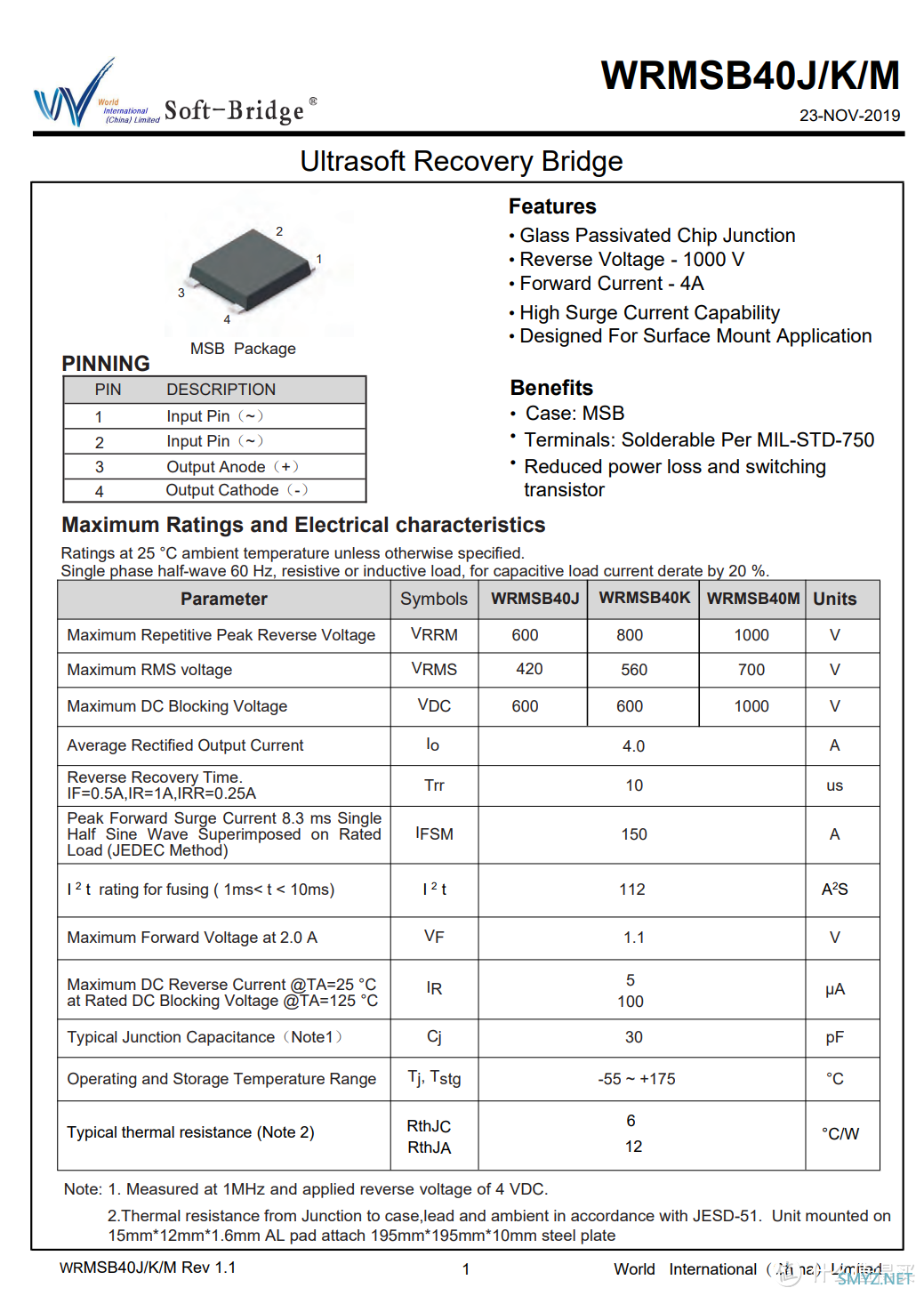

沃尔德 WRMSB40M 资料信息。
充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

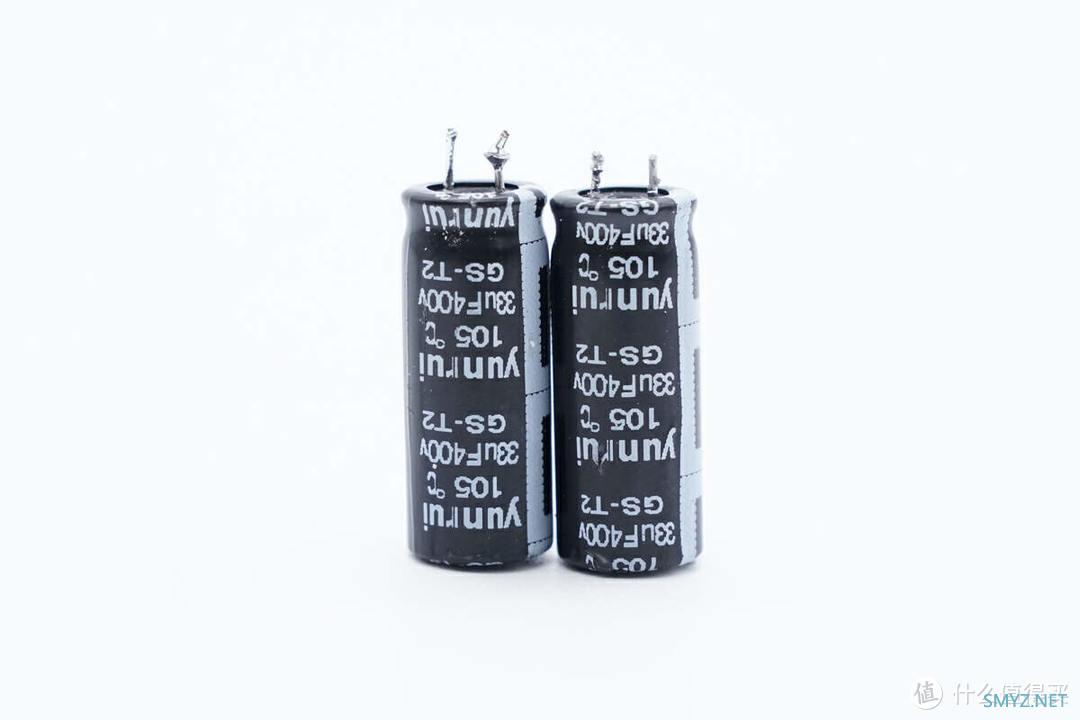

两颗高压滤波电解电容来自yunrui云睿，规格都是33μF400V，105℃耐热。
工字滤波电感外套绝缘管。

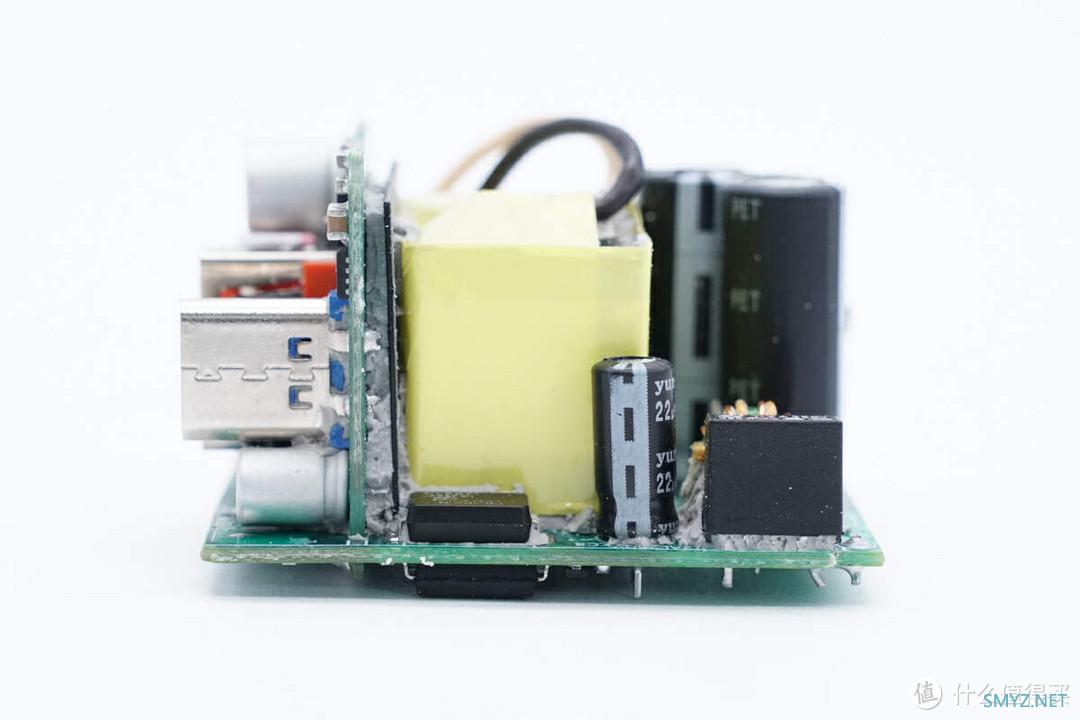

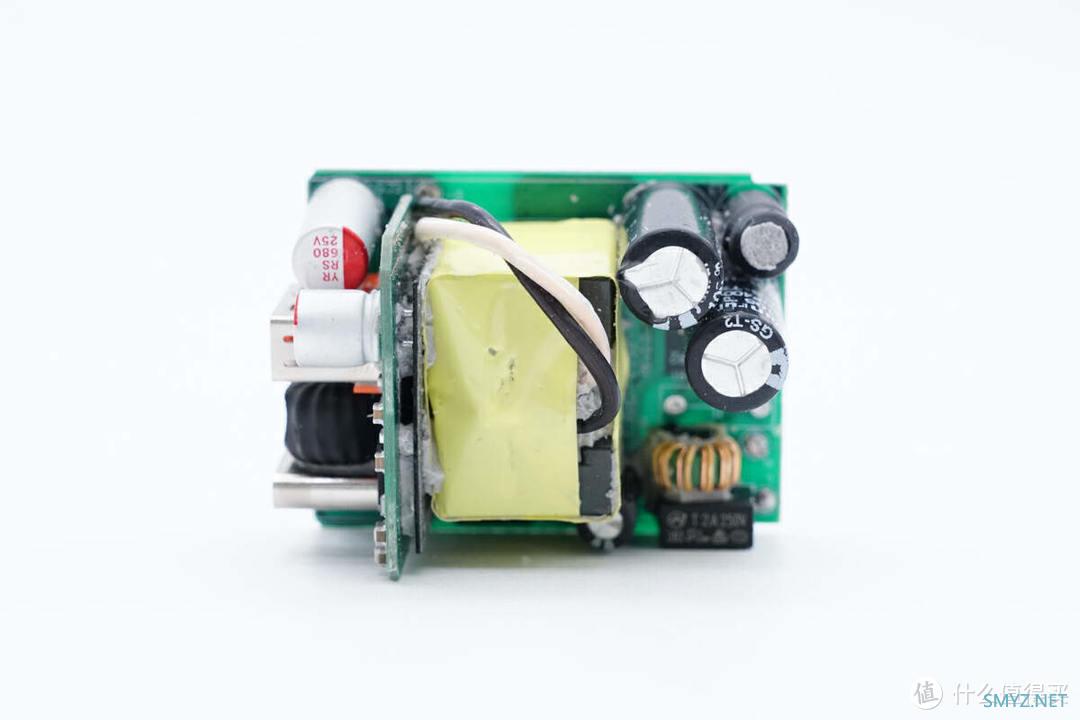

模块侧面一览，中间区域设有主控芯片供电电容、变压器以及贴片Y电容。

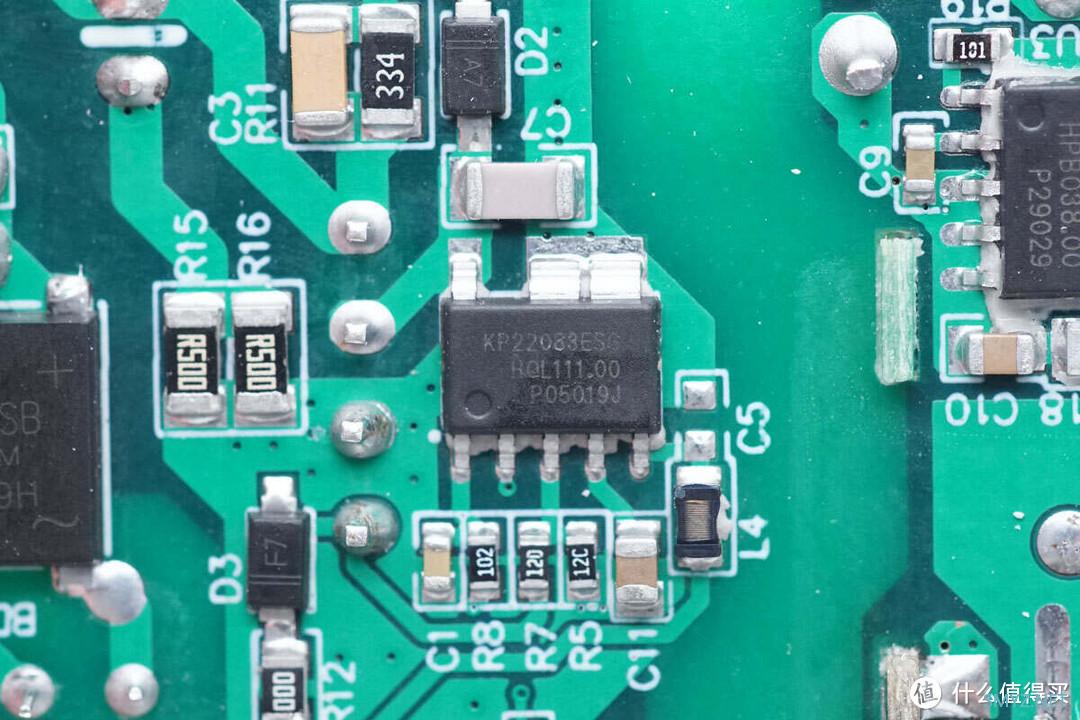

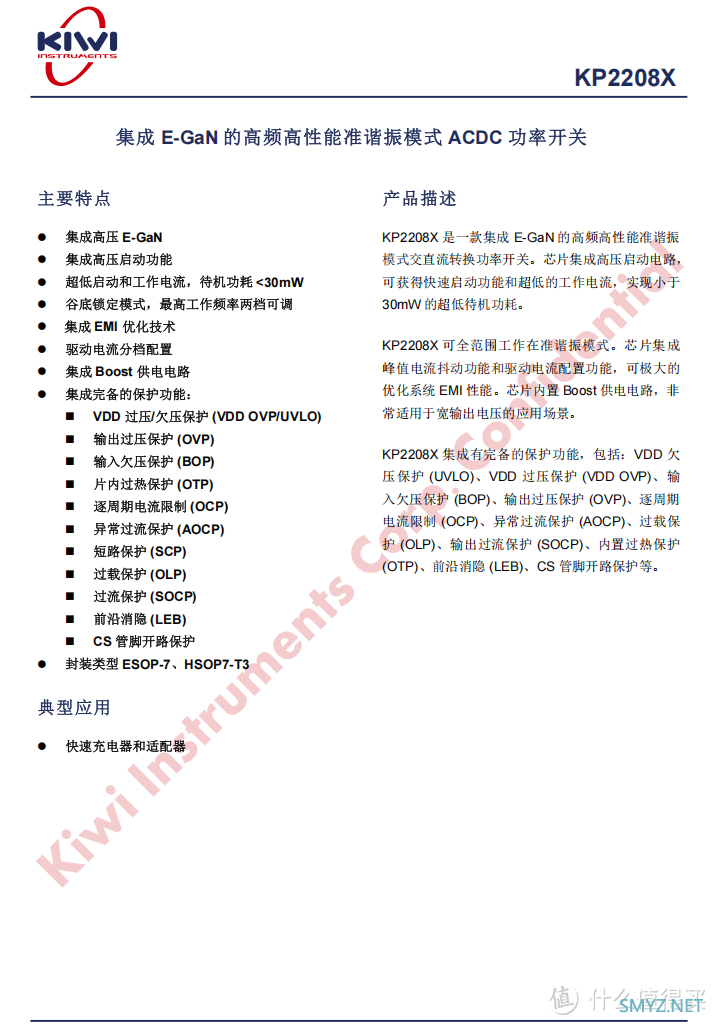

关电源主控芯片采用必易微KP2208X，这是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。
KP2208X可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。芯片内置Boost供电电路，非常适用于宽输出电压的应用场景。
KP2208X集成有完备的保护功能，包括：VDD欠压保护（UVLO）、VDD过压保护（VDD OVP）、输入欠压保护（BOP）、输出过压保护（OVP）、逐周期电流限制（OCP）、异常过流保护（AOCP）、过载保护（OLP）、输出过流保护（SOCP）、内置过热保护（OTP）、前沿消隐（LEB）、CS管脚开路保护等。

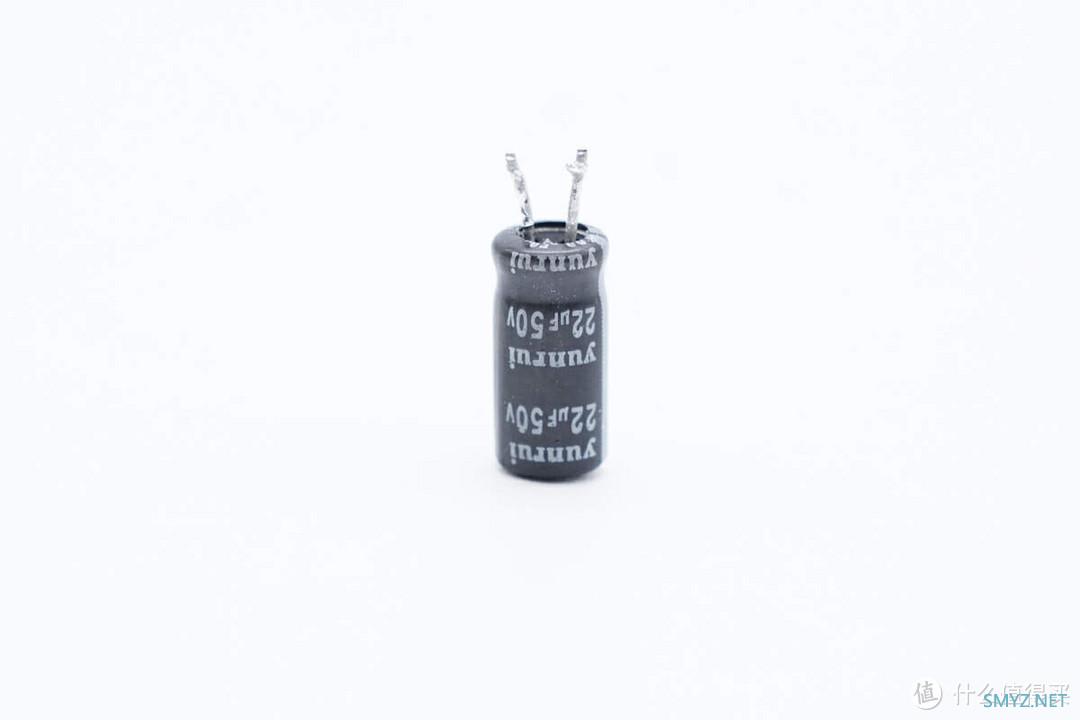

主控芯片供电电容也是来自云睿，规格为22μF50V。

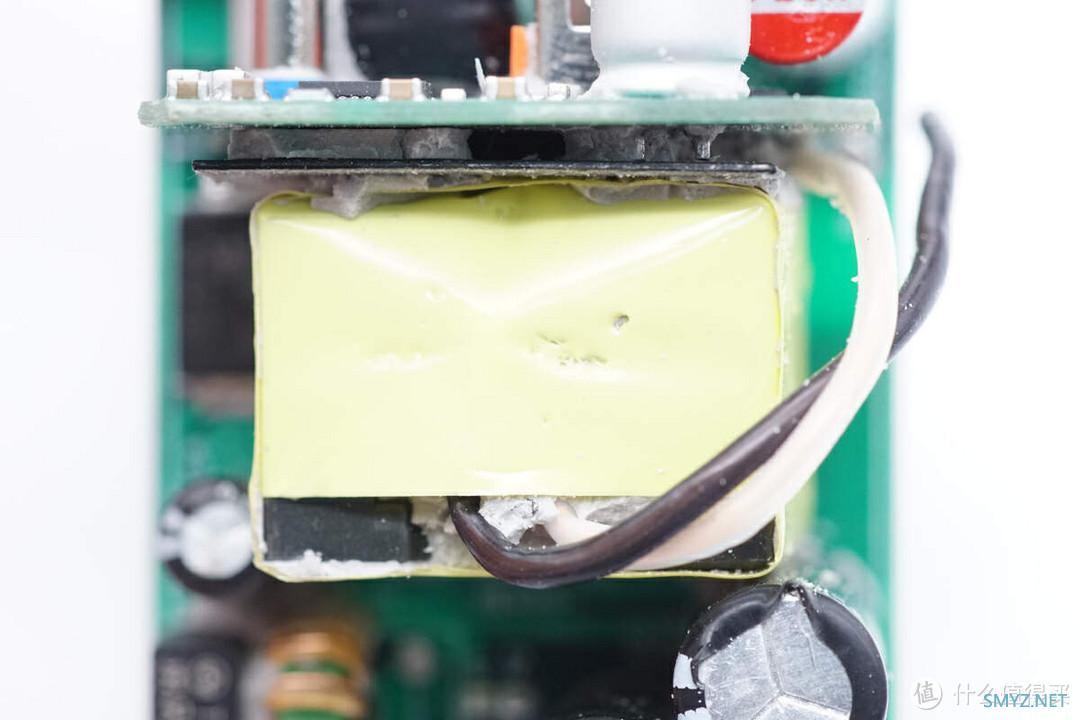

变压器特写。

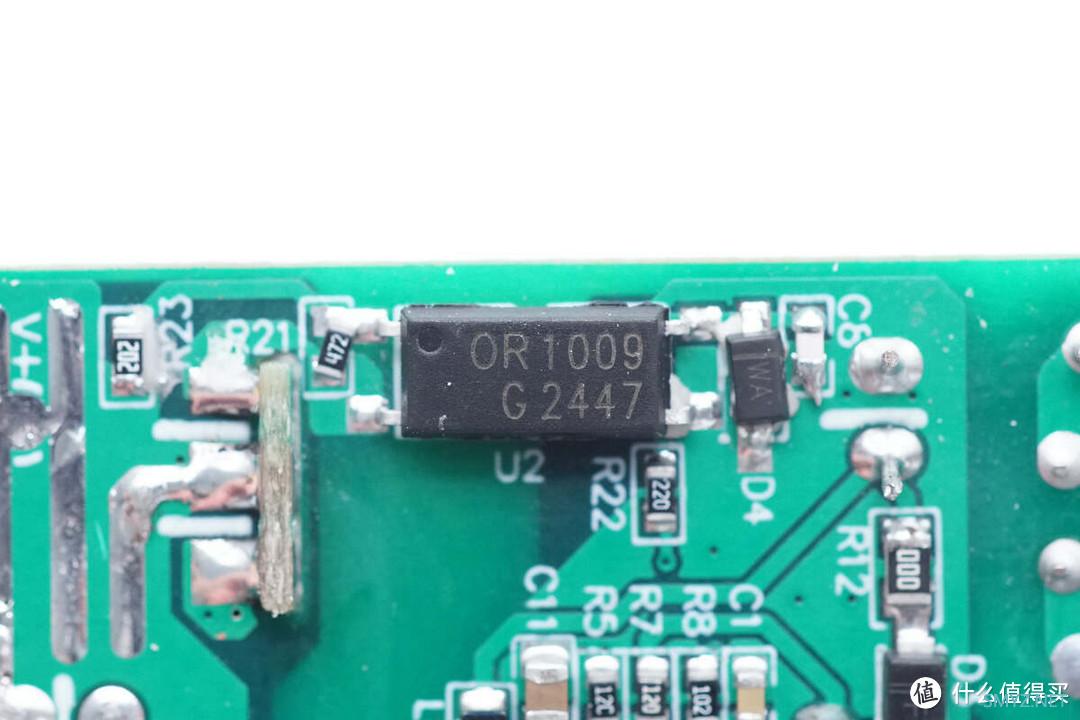

OR 1009光耦用于输出电压反馈。

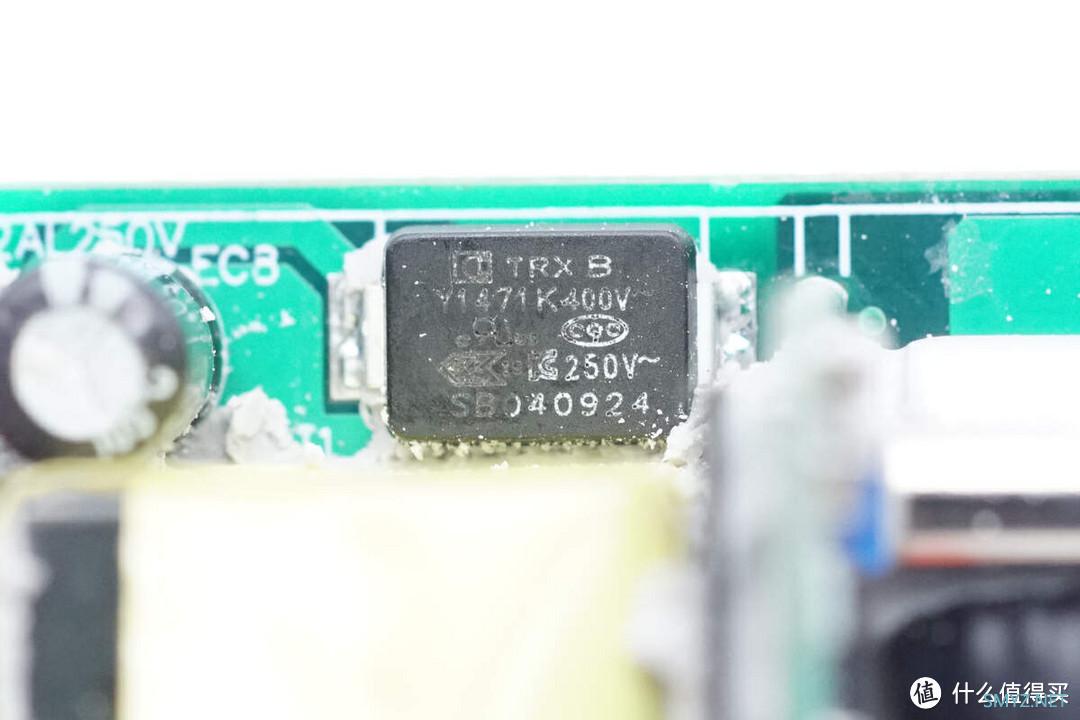

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下产品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

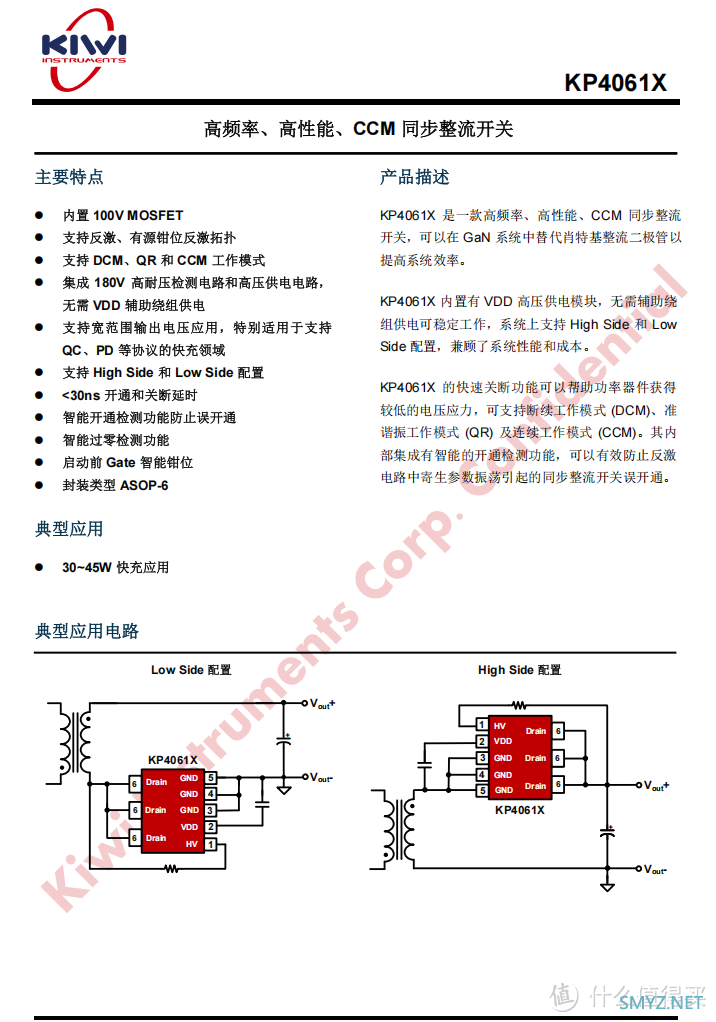

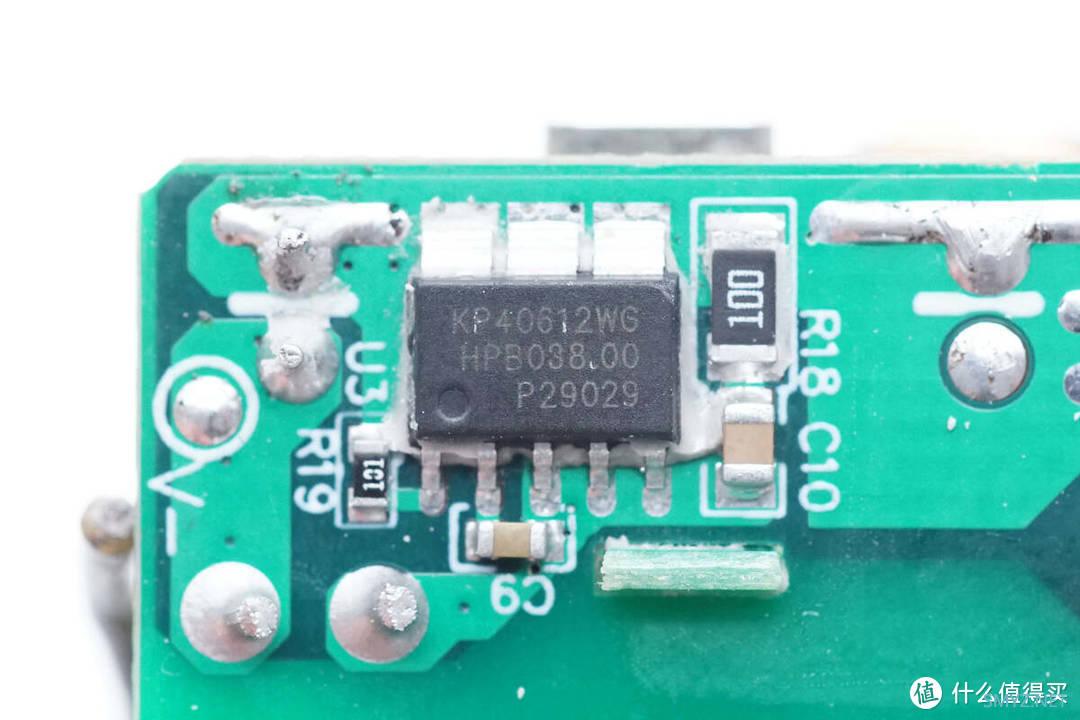

同步整流芯片来自必易微，型号KP4061X，这是一款高频率、高性能、CCM同步整流开关，可以在GaN系统中替代肖特基整流二极管以提高系统效率。
KP4061X内置有VDD高压供电模块，无需辅助绕组供电可稳定工作，系统上支持High Side和 Low Side配置，兼顾了系统性能和成本。
KP4061X的快速关断功能可以帮助功率器件获得较低的电压应力，可支持断续工作模式（DCM）、准谐振工作模式（QR）及连续工作模式（CCM）。其内部集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通。
输出端一览，主板上焊接输出滤波固态电容。

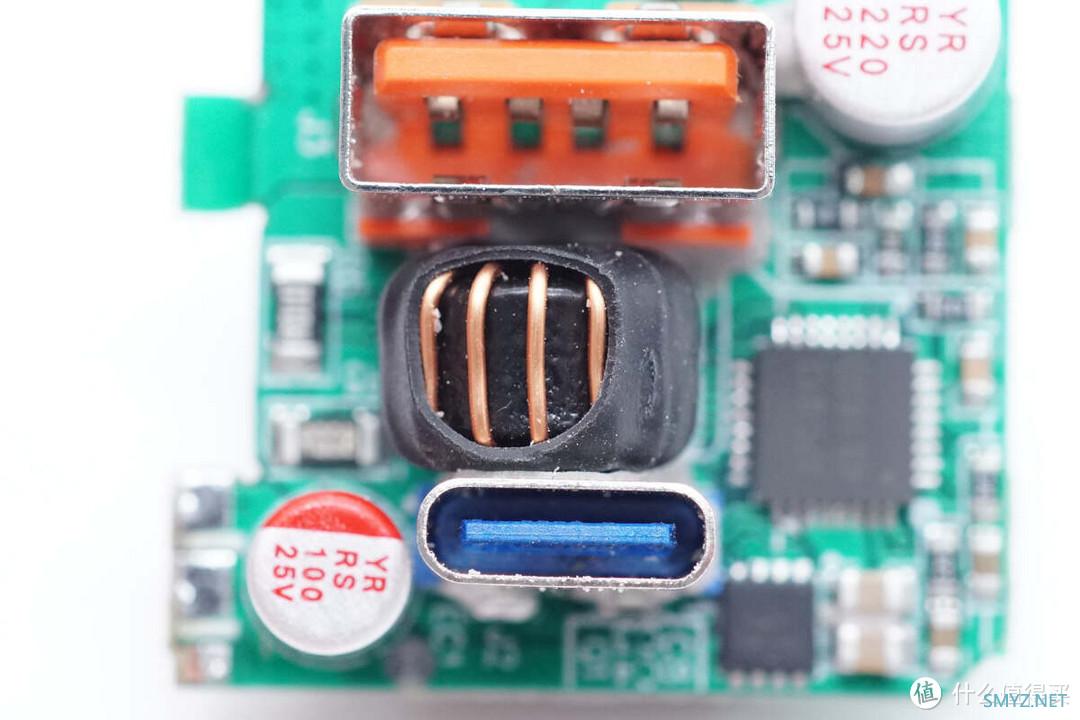

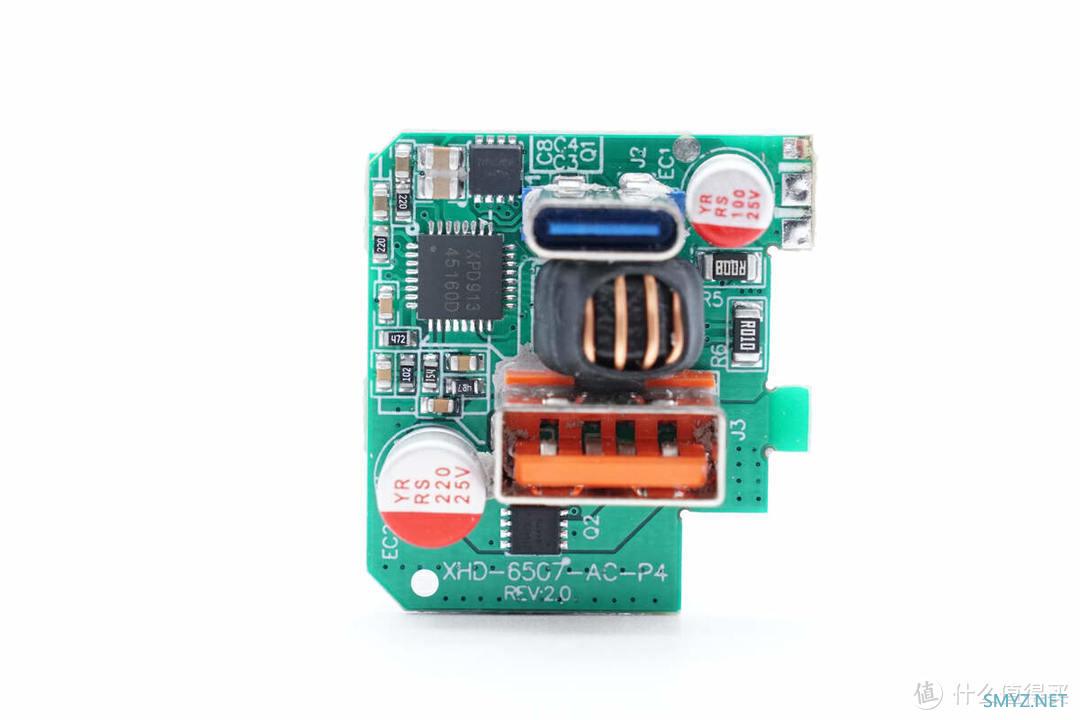

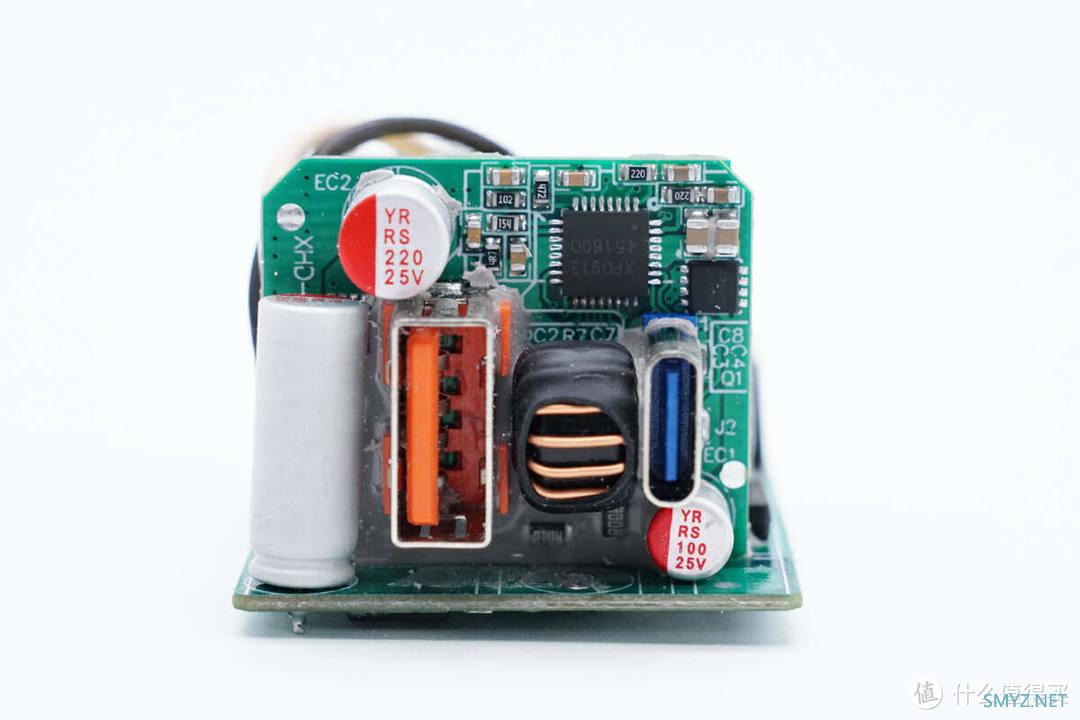

将小板拆下，正面设有二次滤波固态电容、协议芯片、输出VBUS开关管等。

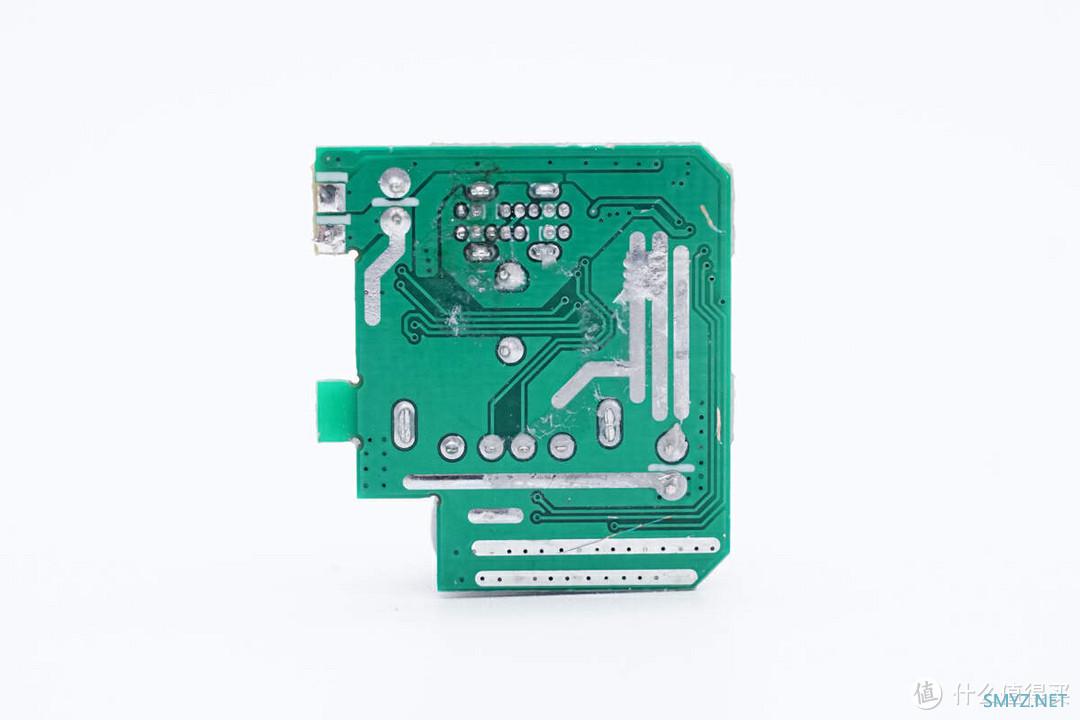

小板背面无器件。

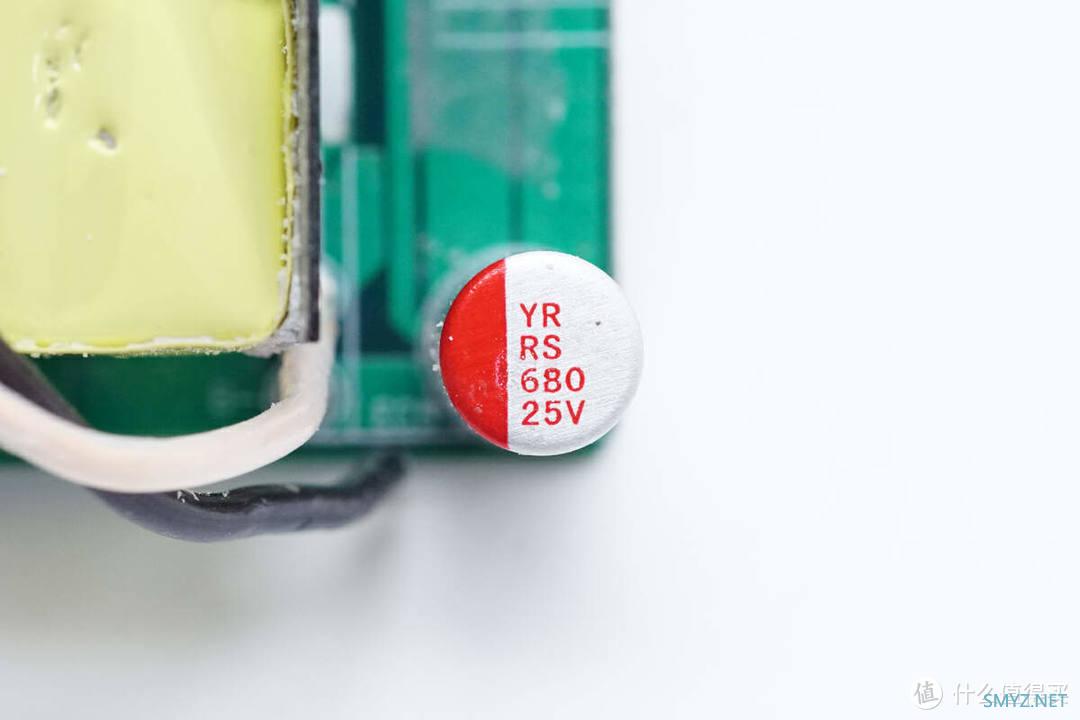

输出滤波固态电容规格为680μF25V。

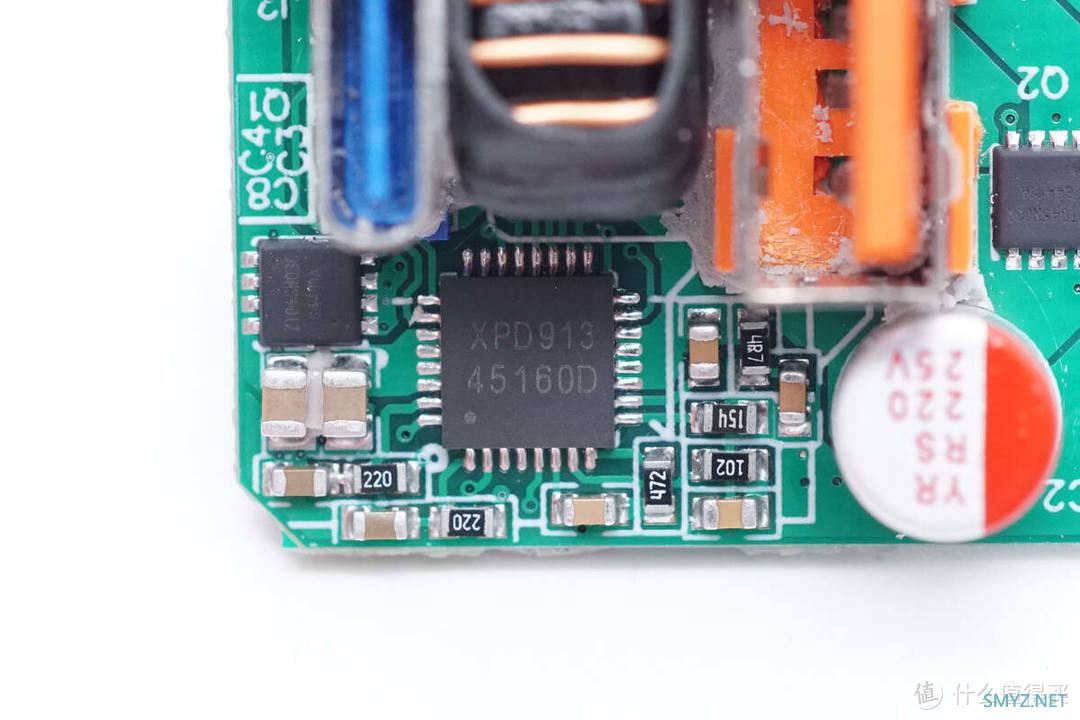

协议芯片来自FM富满微，型号XPD913，1A1C口输出电压全部由这颗芯片控制。XPD913支持单口输出均快充的基础上，内部集成了同步降压转换器，用于为A口降压输出。在C口快充输出时，A口接入设备充电，C口能够保持快充。
XPD913已经通过了USB PD3.1认证，TID：8780。芯片支持100W PD快充，QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，还支持小米CHARGE TURBO 27W协议、华为10V高压 SCP协议等。

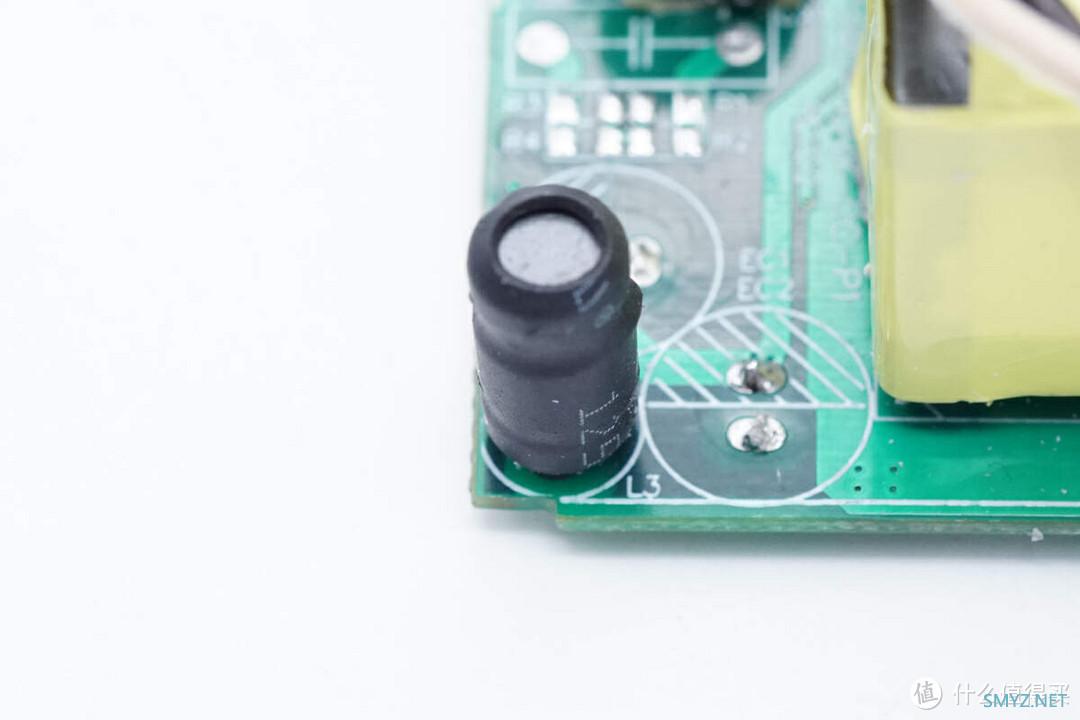

降压电感外套热缩管保护。

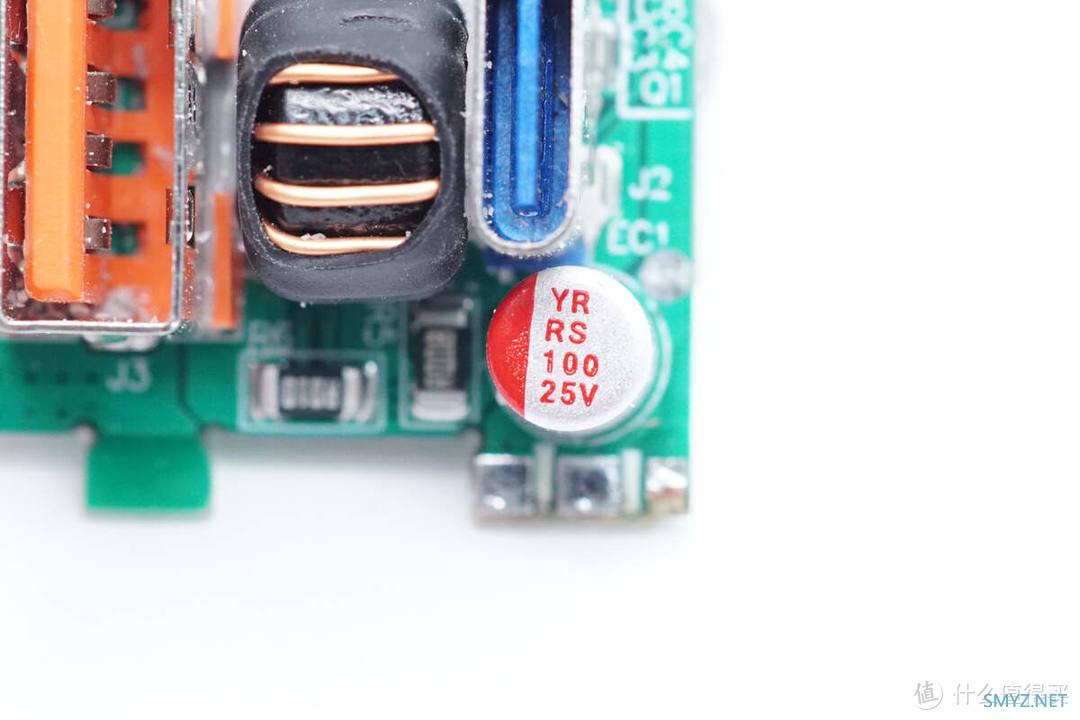

二次滤波固态电容规格为100μF25V。

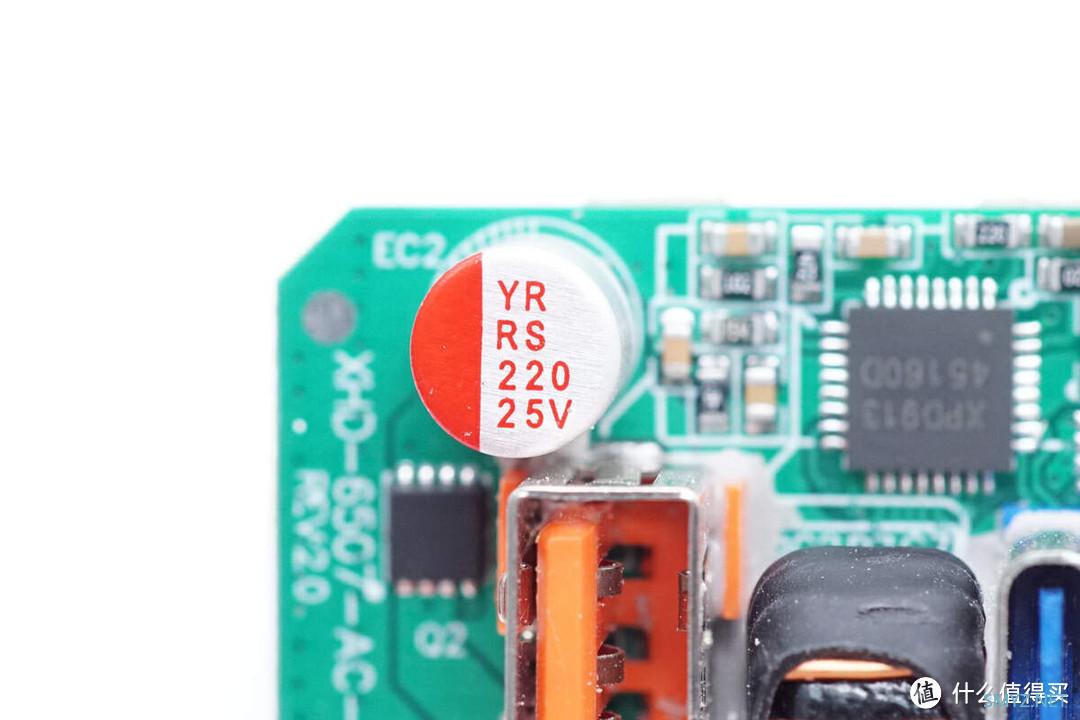

另一颗规格为220μF25V。

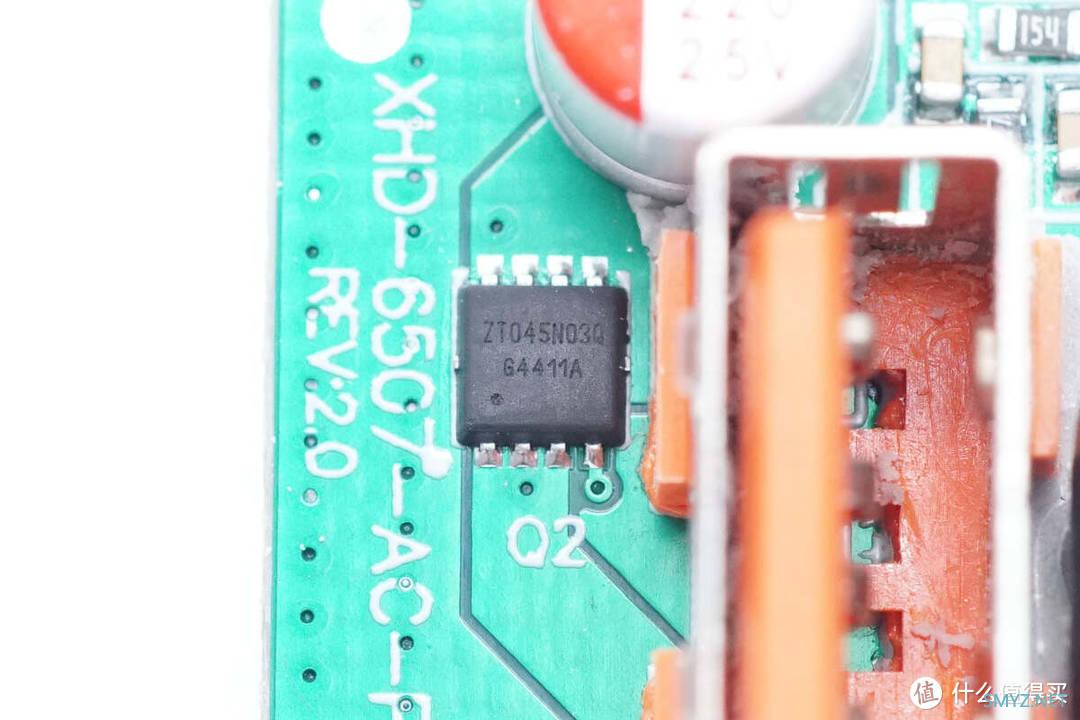

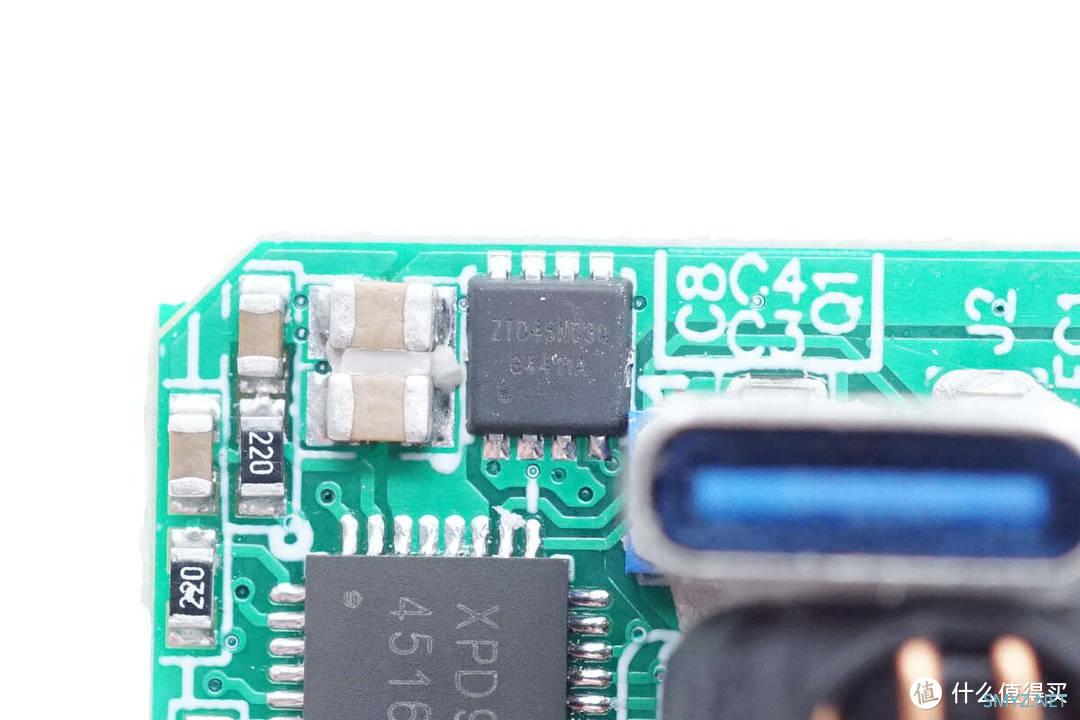

输出VBUS开关管特写，丝印ZT045N03Q。
另一个接口输出VBUS开关管为相同型号。

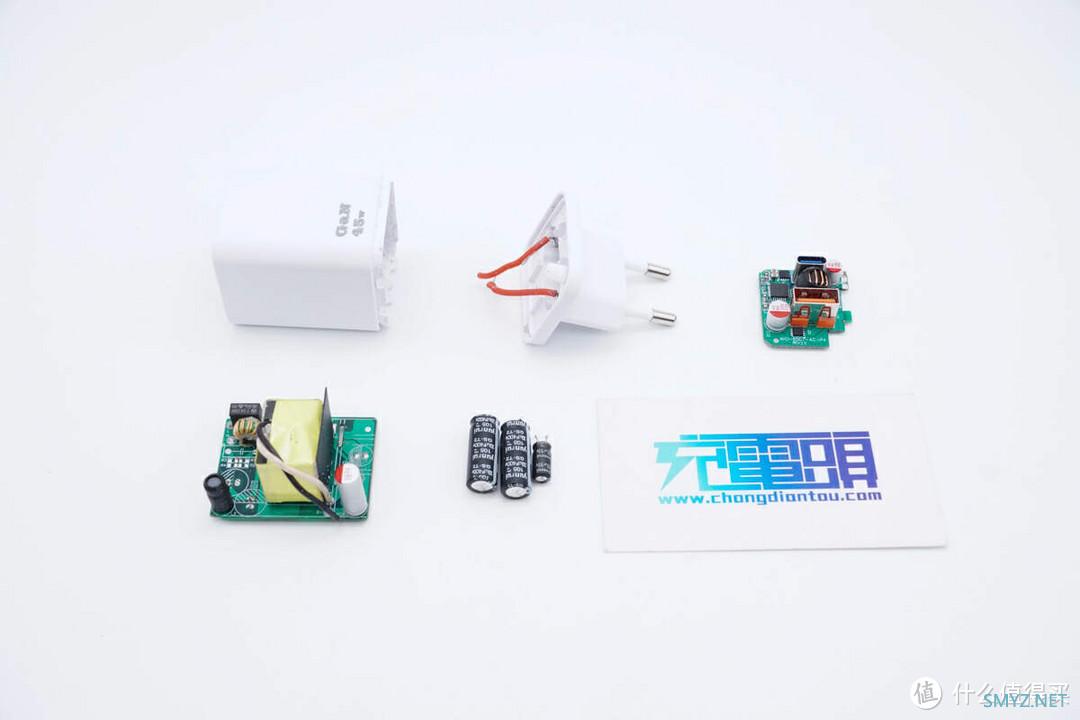

全部拆解一览，来张全家福。
充电头网拆解总结

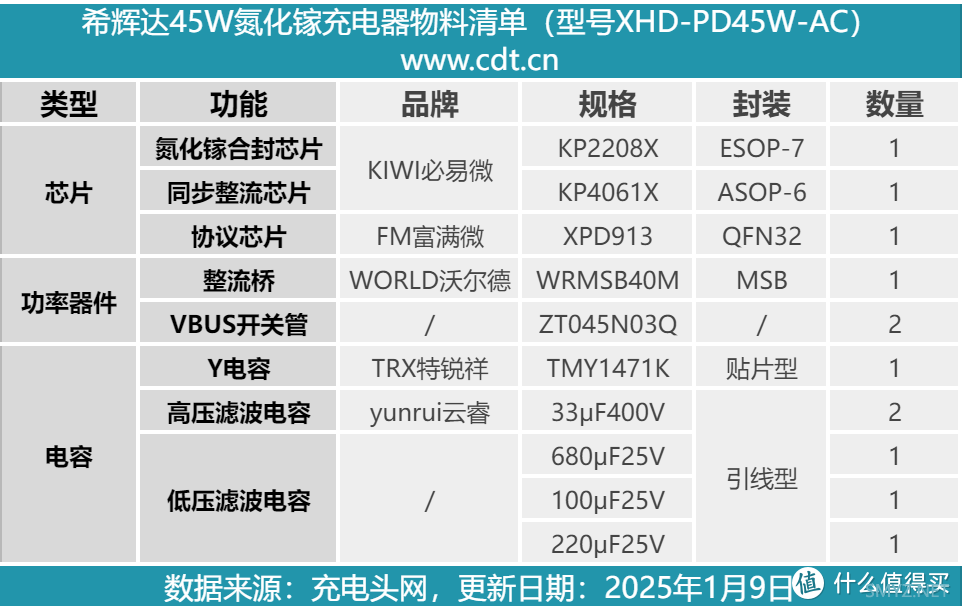

最后附上希辉达45W氮化镓充电器的核心器件清单，方便大家查阅。
希辉达45W氮化镓充电器为经典直板造型设计，在氮化镓方案的加持下，整体做得也比较小巧。产品配备1A1C双接口，加之兼容QC3+、PD3.0、PPS、FCP、AFC快充协议，使其可适配设备更加广泛，满足轻薄笔记本、平板、手机等设备快充需求。
充电头网通过拆解了解到，希辉达这款充电器基于必易微KP2208X+KP4061X高集成合封氮化镓方案设计，并采用富满微XPD913协议芯片控制双口输出电压。充电器内部模块进行灌胶处理，做了充分的绝缘和散热处理，用料做工可靠。
