本期继续为大家带来的是aigo R04A千兆网口转换器拆解，与此前拆解的R03C千兆款相比，既有相同之处，也有少许差别。相同的是这款产品同样配备千兆网口、三个USB3.0数据传输接口以及一个USB-C供电接口，并且性能表现也是完全一样。不同的是R04A千兆网口转换器采用的是USB-A连接线，并且额外配置有指示灯，机身样式设计也不同。下面一起来看看产品内部设计是否也有不同之处。
aigo R04A千兆网口转换器开箱
包装盒正面印有aigo品牌、产品外观以及名称。
背面印有产品六大卖点、参数以及商家信息。
包装盒上参数特写
产品名称：aigo网口转换器
产品型号：R04A千兆
输入接口：USB-A
接口类型：USB接口
使用环境：0℃-40℃
产品尺寸108*28.1*14.2mm
制造商：上海联诺威供应链有限公司

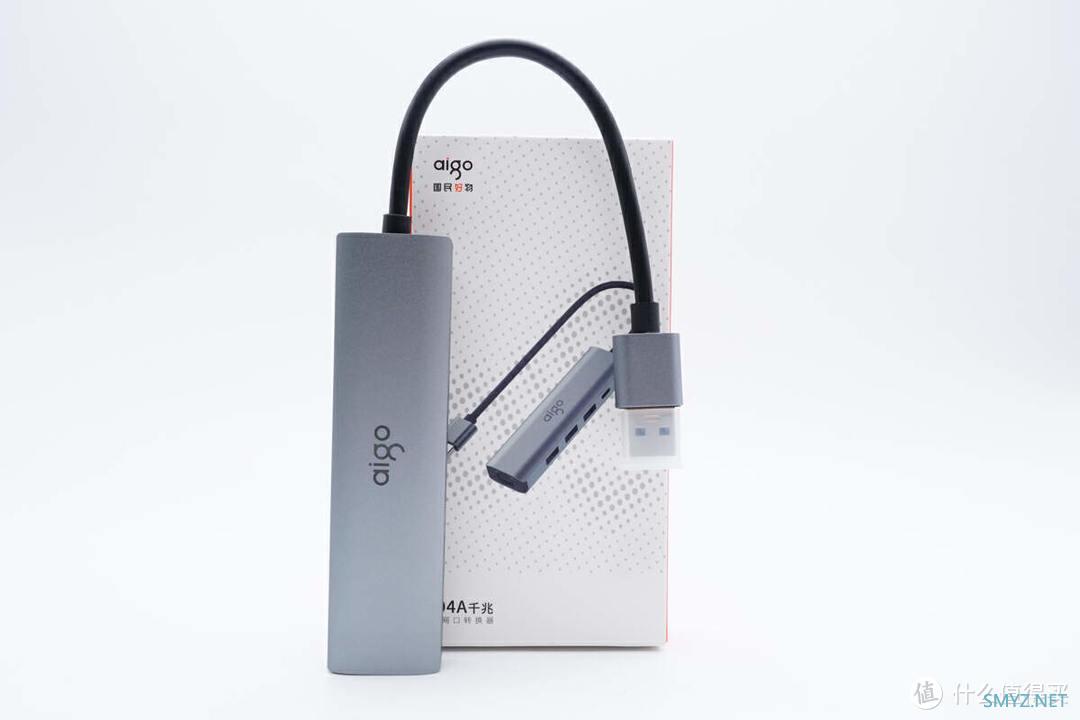

包装内仅有aigo R04A千兆网口转换器。

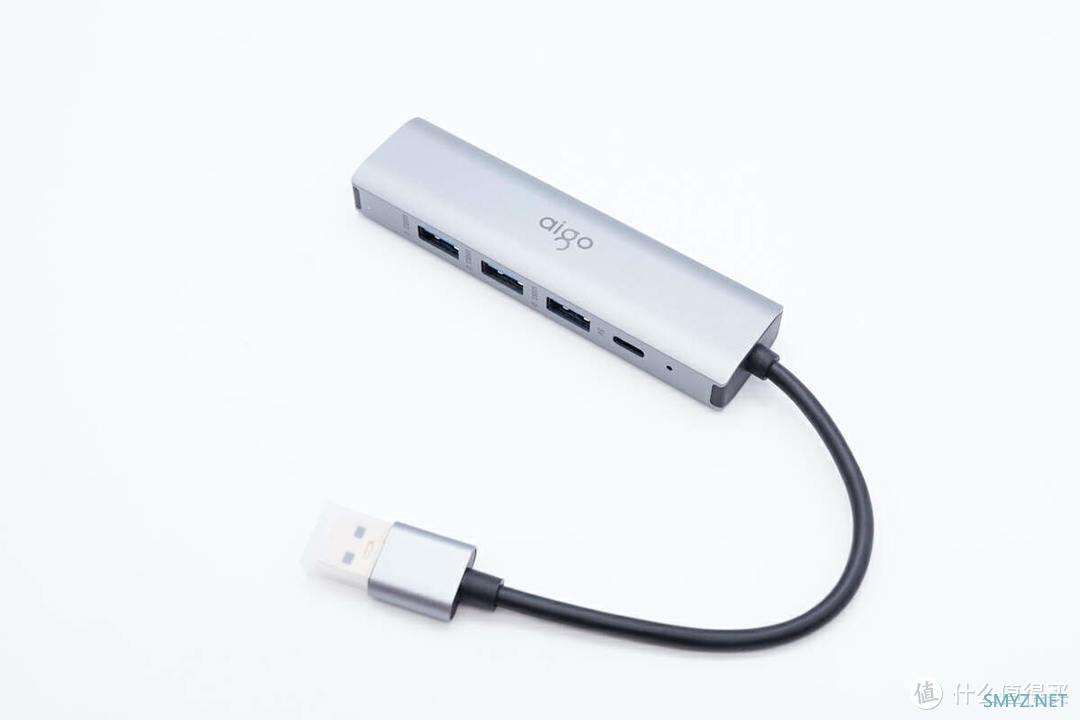

aigo R04A千兆网口转换器自带USB-A连接线，端子外壳和机身外壳均为铝合金材质，可以有效帮助散热，USB-A公头套有塑料壳保护。

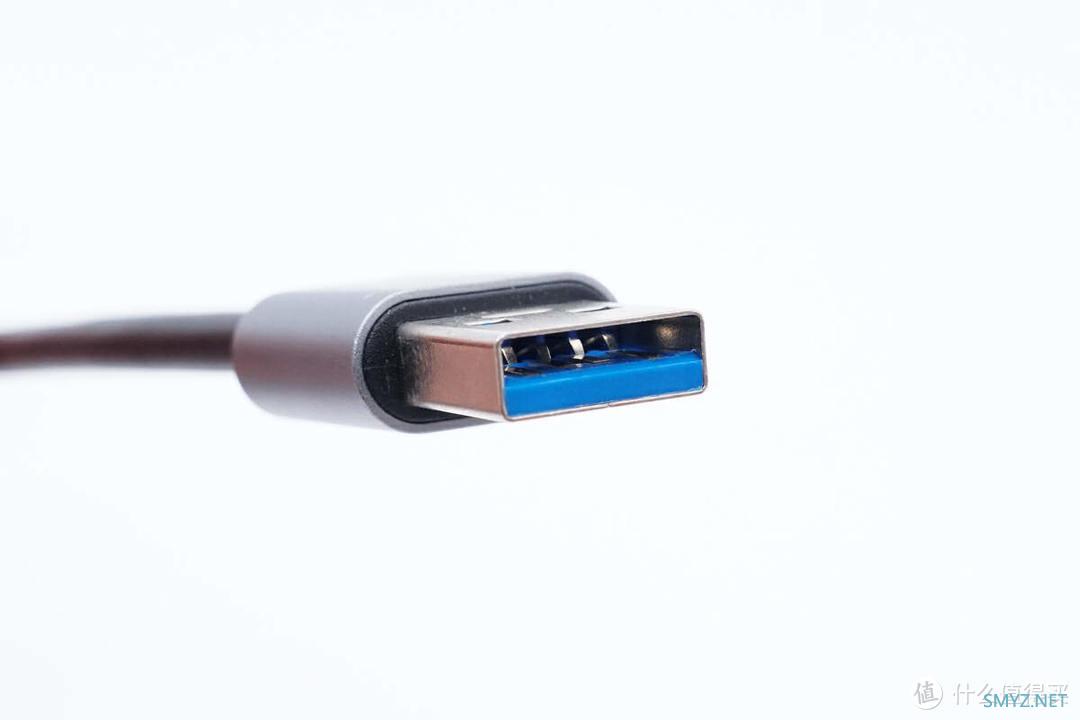

USB-A公头内部采用蓝色胶芯。

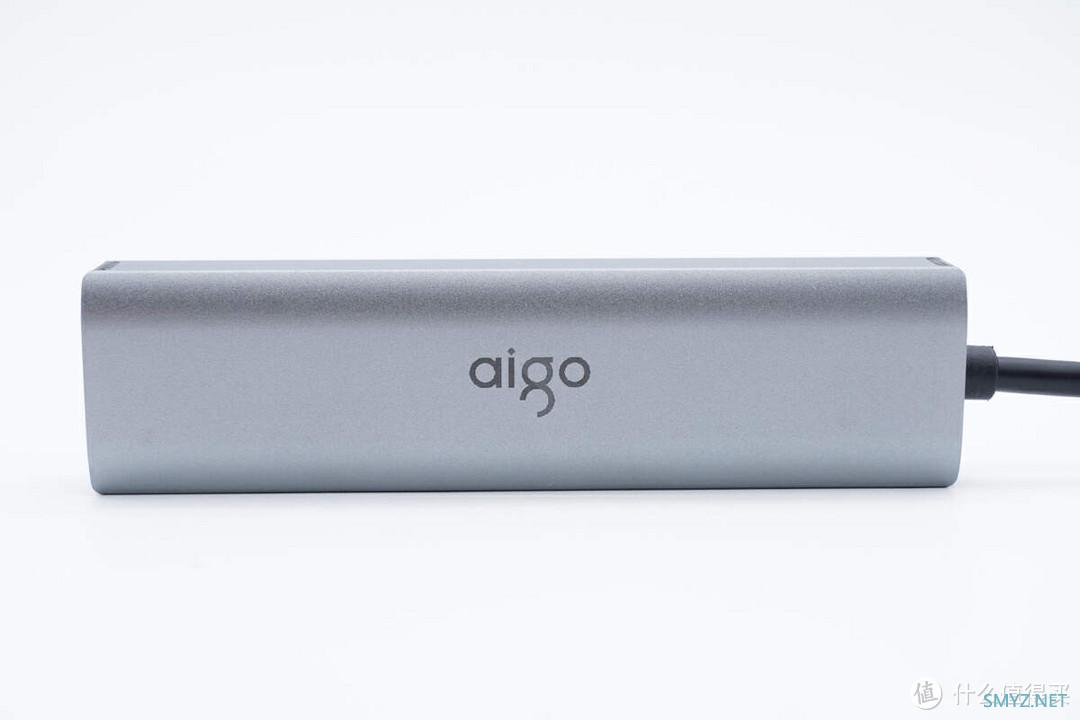

机身顶面中心镭雕aigo品牌。

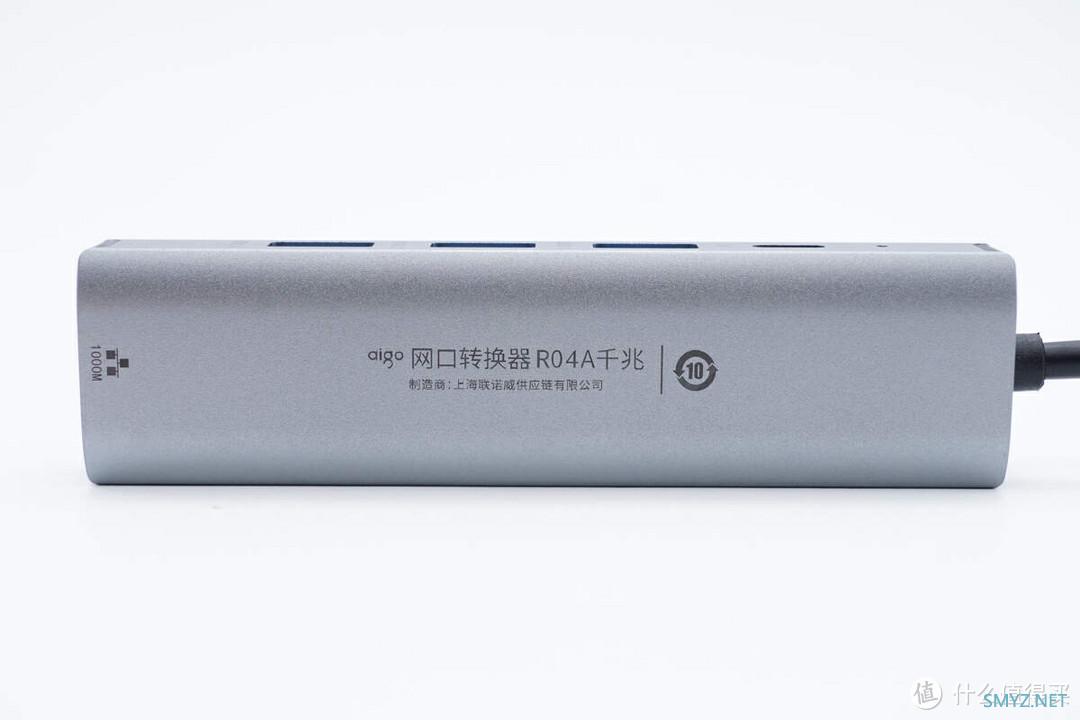

背面镭雕产品名称和厂商信息，对应网口处还镭雕1000M字样。

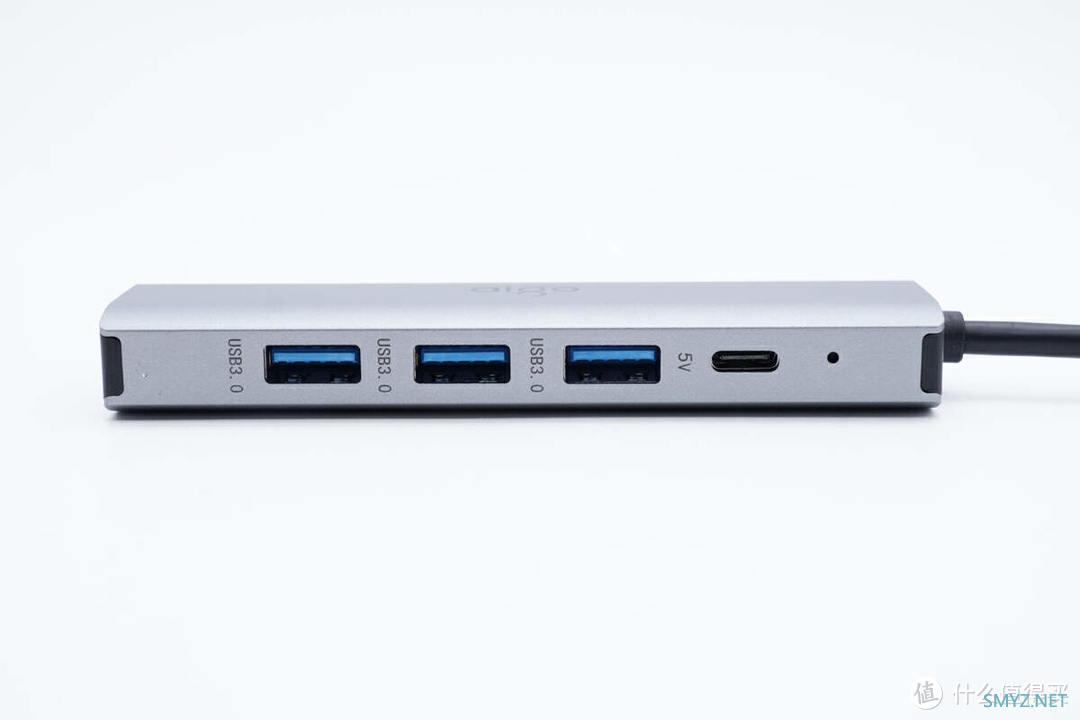

机身一侧设有三个USB3.0接口、USB-C供电接口以及指示灯，与aigo R03C千兆网口转换器相比，机身这一侧并未做内凹设计。

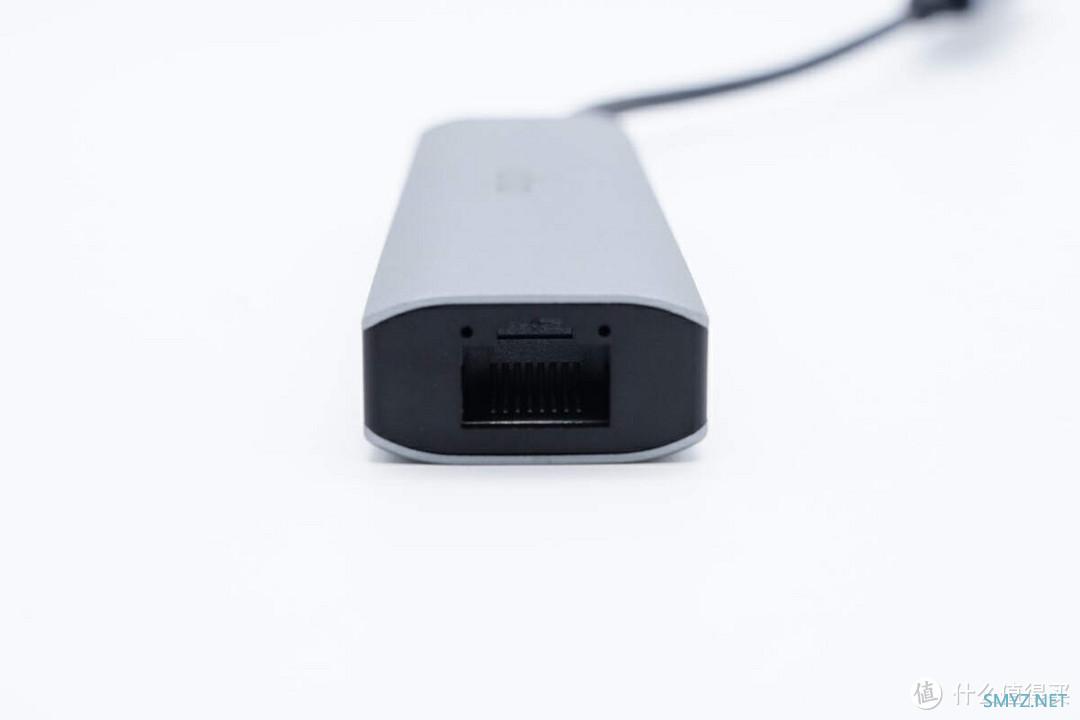

端部设有一个RJ45网线接口。

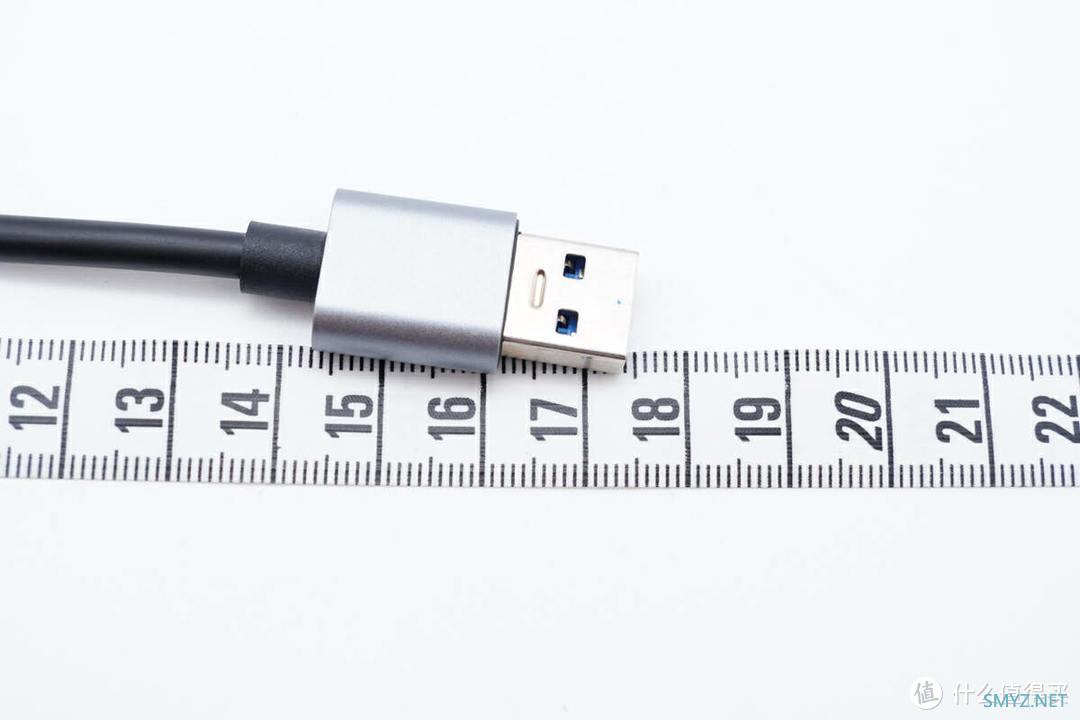

测得USB-A线长度约17.5cm。

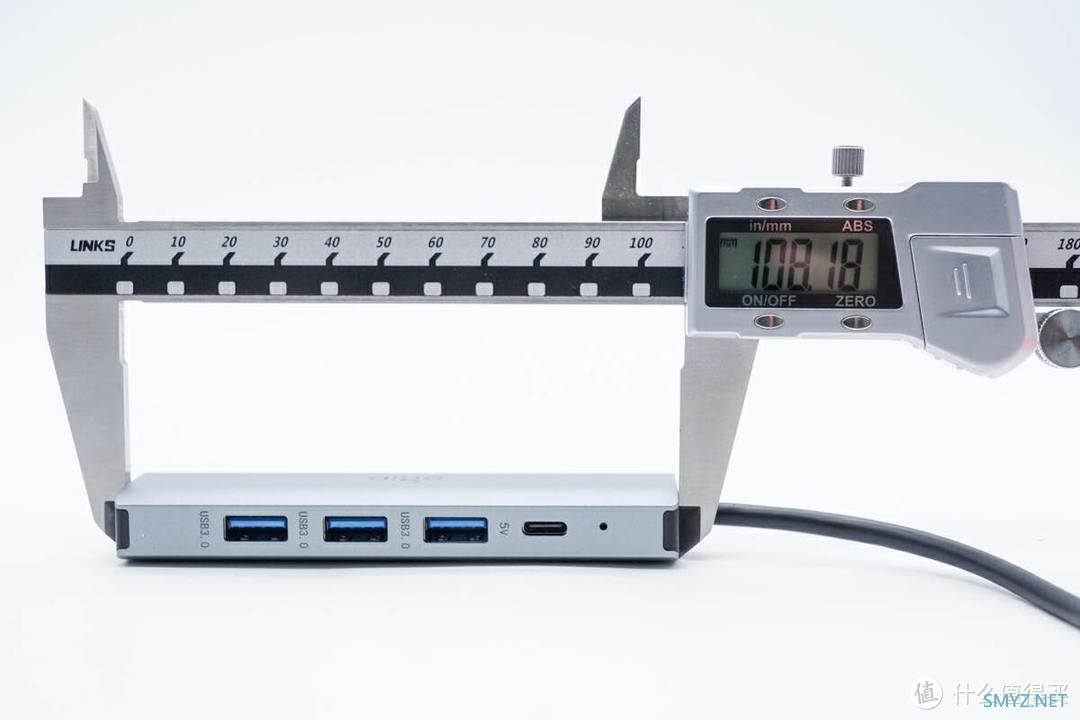

机身长度为108.18mm。

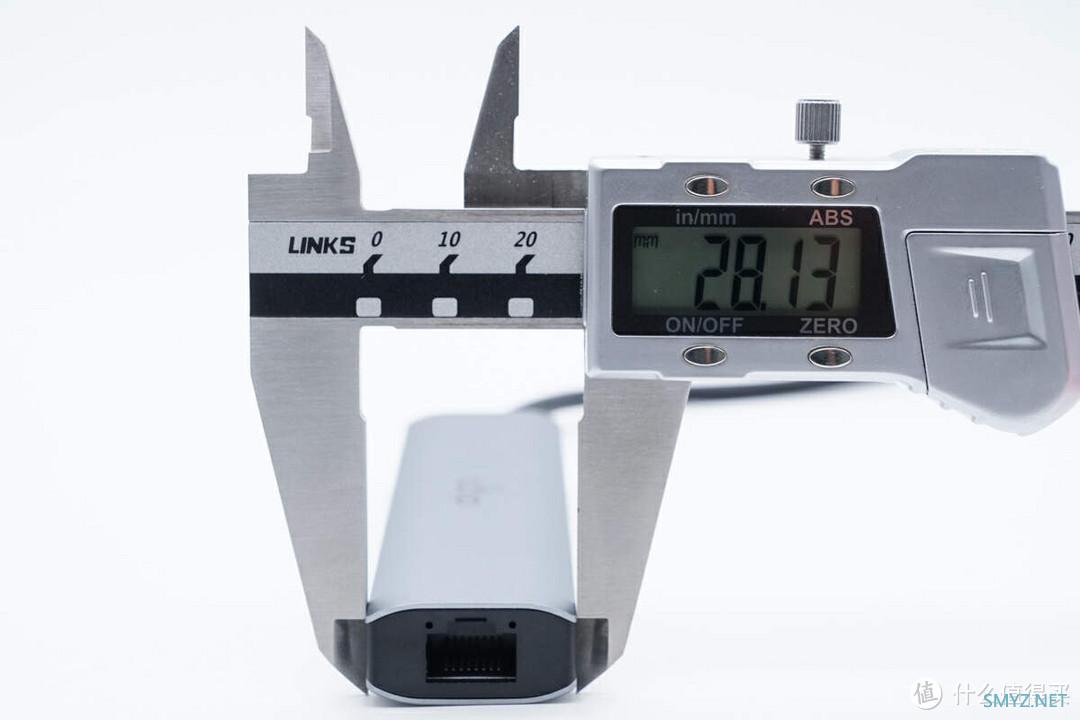

宽度为28.13mm。

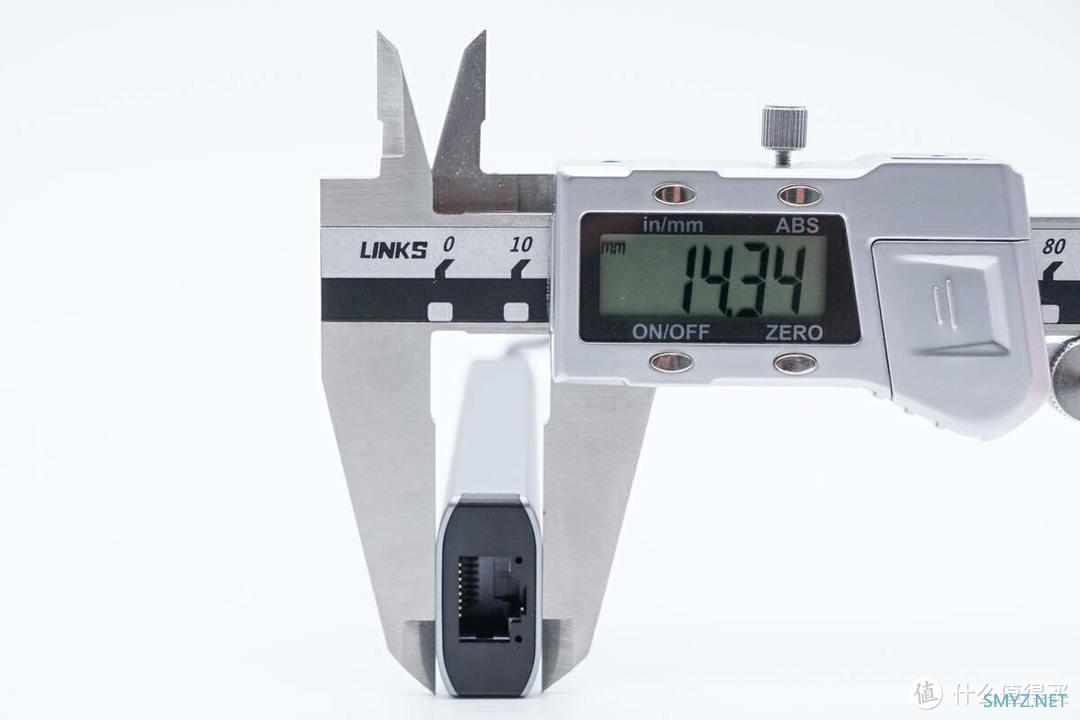

厚度为14.34mm。

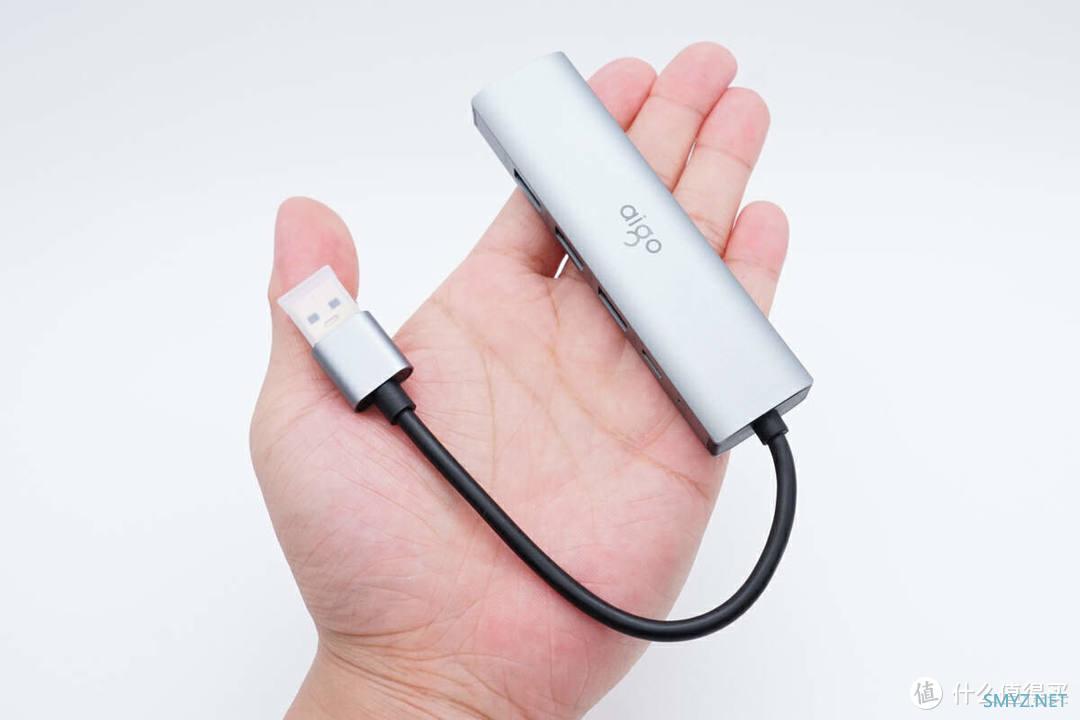

产品拿在手上的大小直观感受。

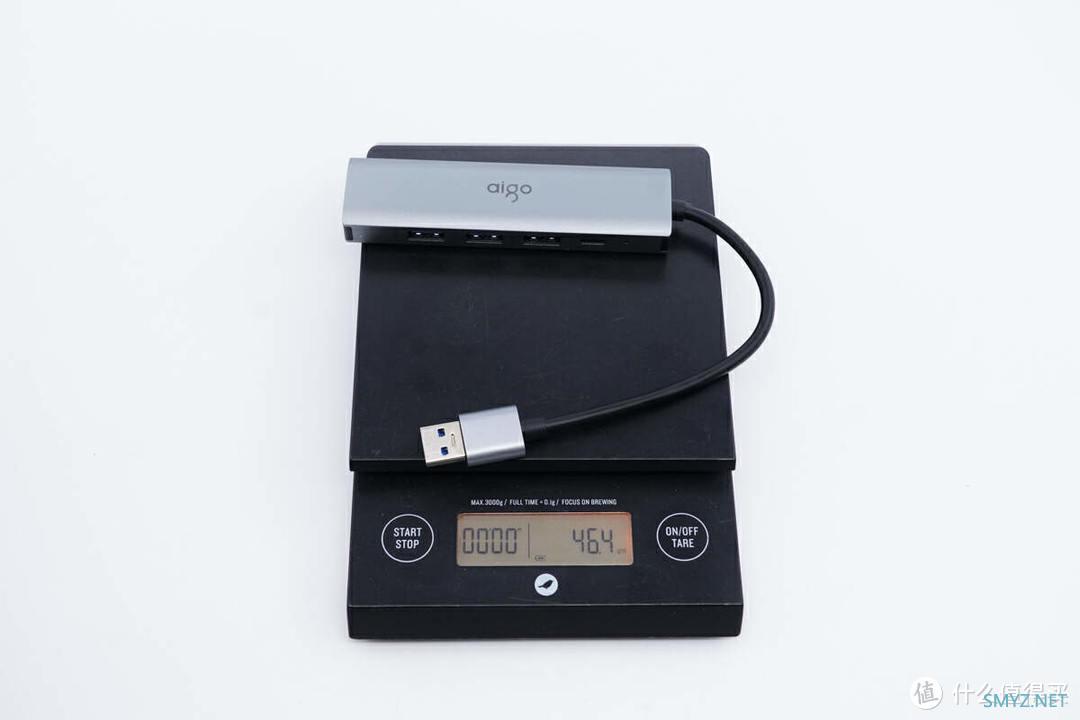

另外测得产品净重约为46g。
aigo R04A千兆网口转换器拆解

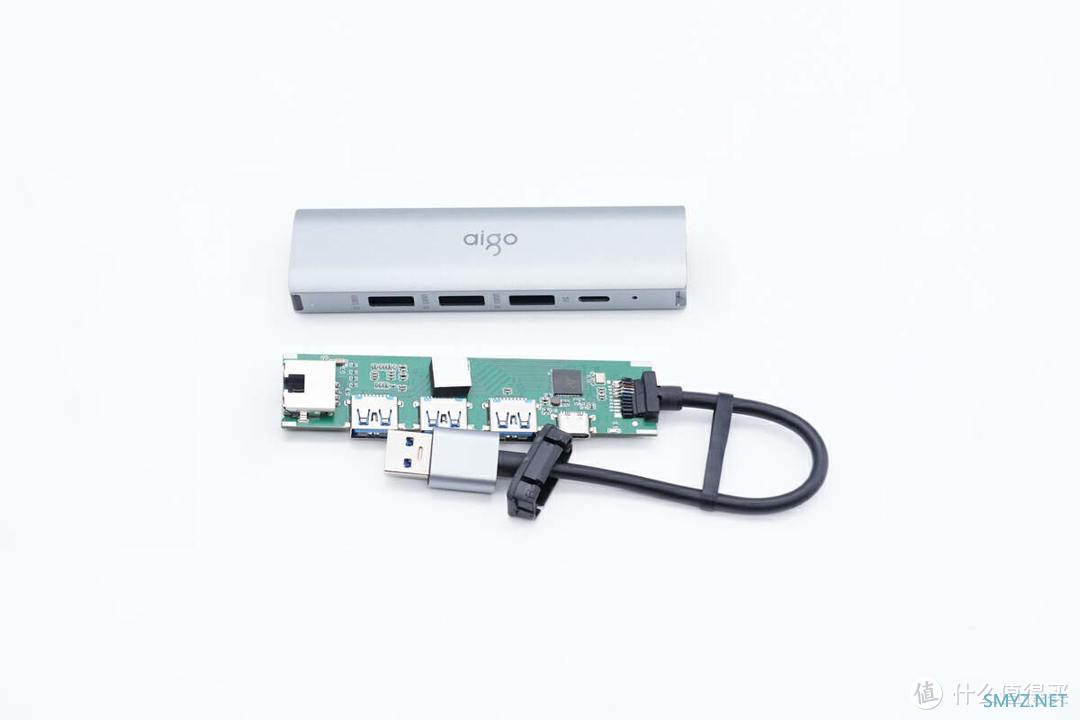

拆掉连线端外壳取出内部PCBA模块。

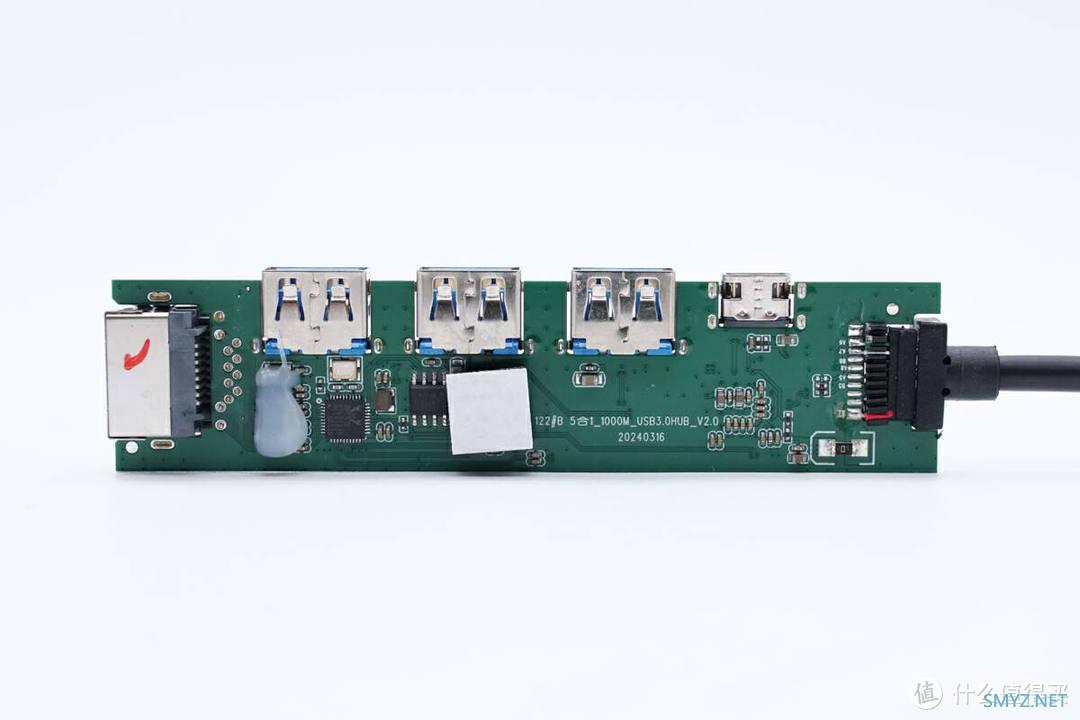

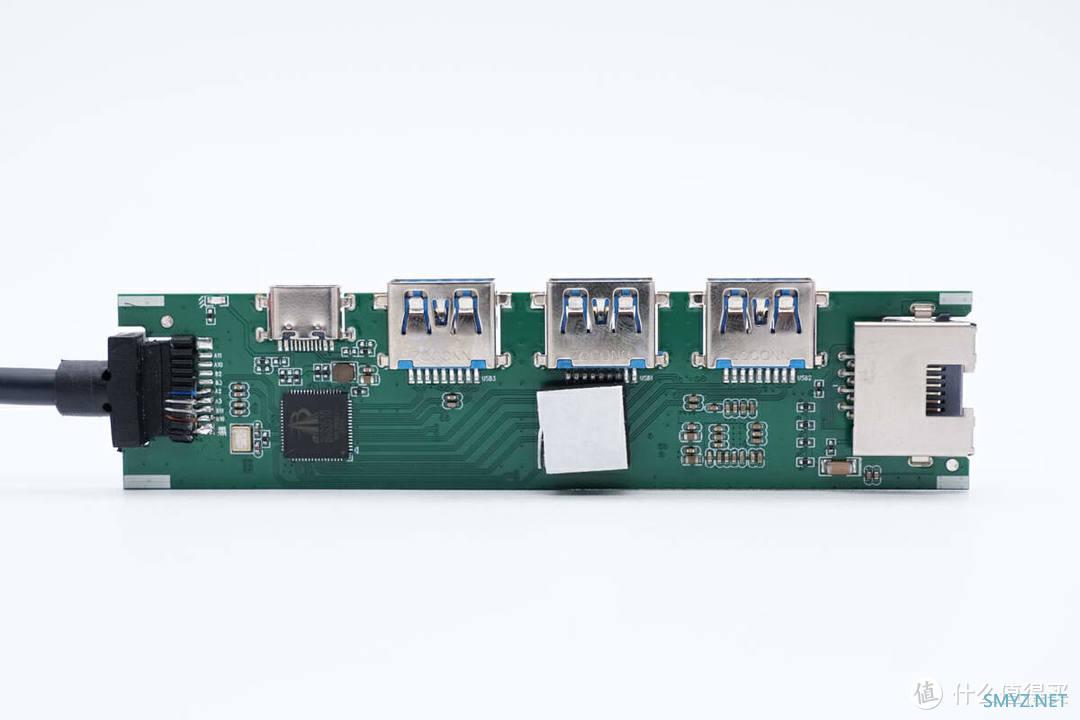

PCB板正面设有存储器、网卡芯片、晶振，共模电感打胶水保护，板子中心贴有缓冲保护泡棉。
背面设有集线器芯片、晶振、降压供电电感等器件，中心处同样贴有缓冲保护泡棉。

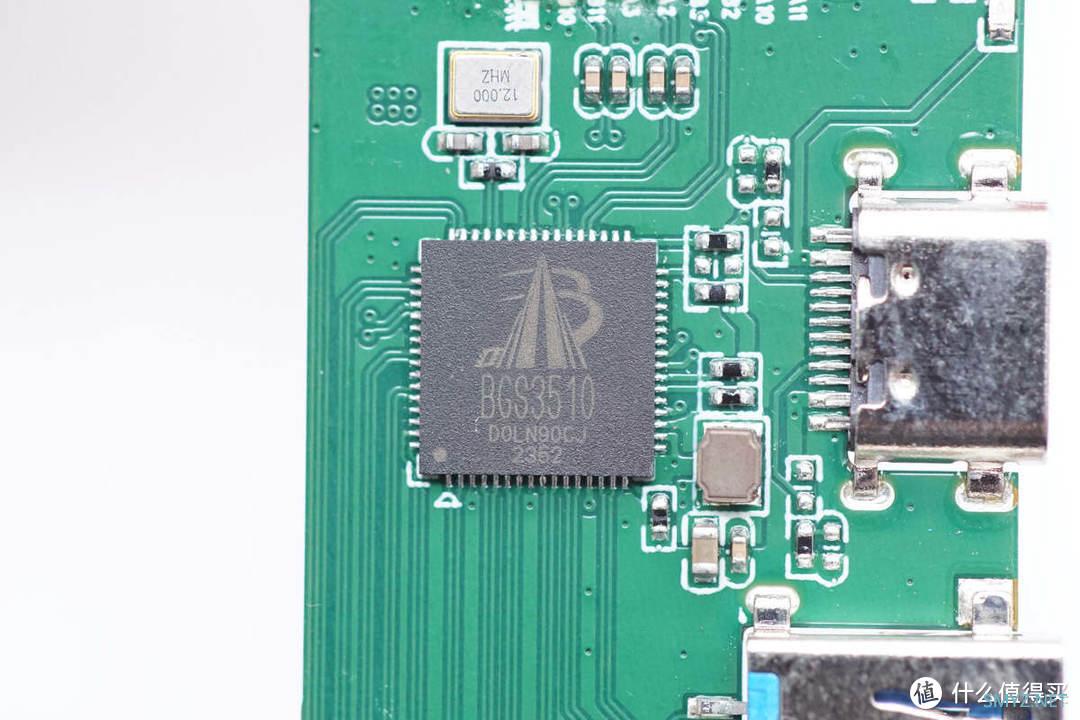

集线器芯片采用博捷半导体BGS3510，BGS3510是一款USB3.2 Gen1x1四端口HUB控制器，符合USB3.2规范，并向下兼容USB2.0和USB1.1规范。芯片集成了自行开发的USB 3.2 Gen1x1超高速物理层和USB 2.0高速物理层，具有良好的信号完整性和兼容性.
BGS3510内部还集成了5V至3.3V和5V至1.2V降压电路，可以降低BOM成本并简化PCB设计。芯片支持所有下游端口的电池充电功能，符合BC1.2规范，还支持为各种便携式设备充电。芯片内部集成MCU，支持使用外部SPI闪存固件升级，支持LED控制。此外BGS3510是国内首款通过USB_IF协会认证的USB3.2 Gen1 HUB芯片（TID：10011）。
博捷半导体BGS3510资料信息。
充电头网拆解了解到，博捷半导体BGS3510此前还获得aigo R03C千兆网口转换器、绿巨能USB/Type-C高清视频采集器、联想USB-A集线器 A601等产品采用。

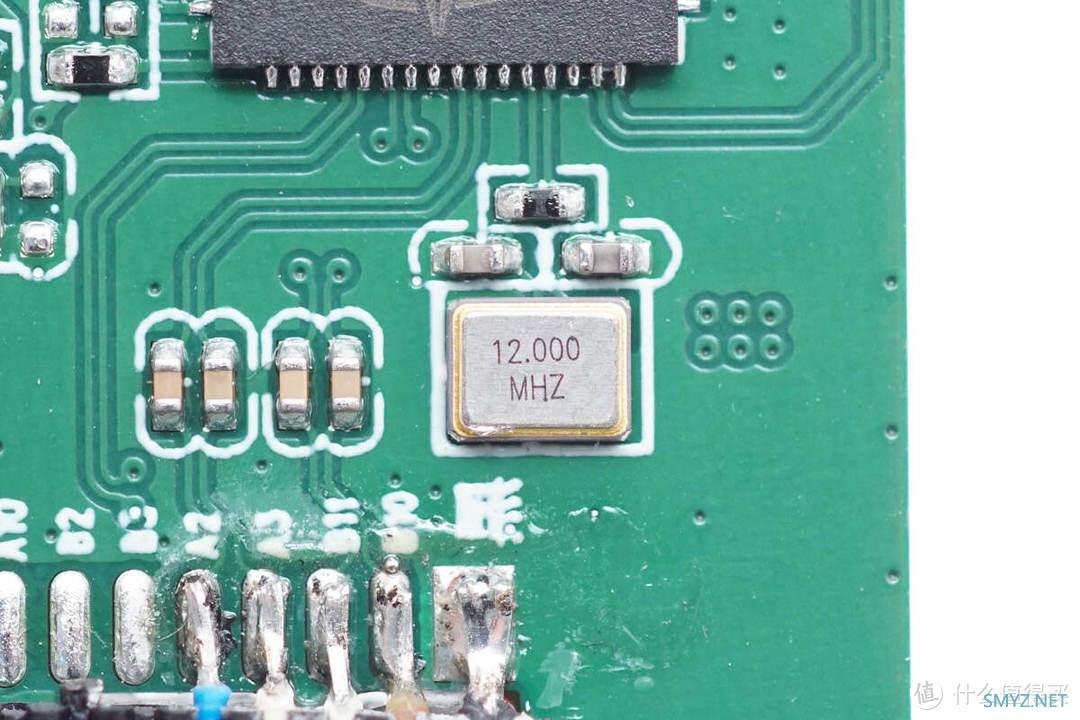

外置12.000MHz时钟晶振特写。

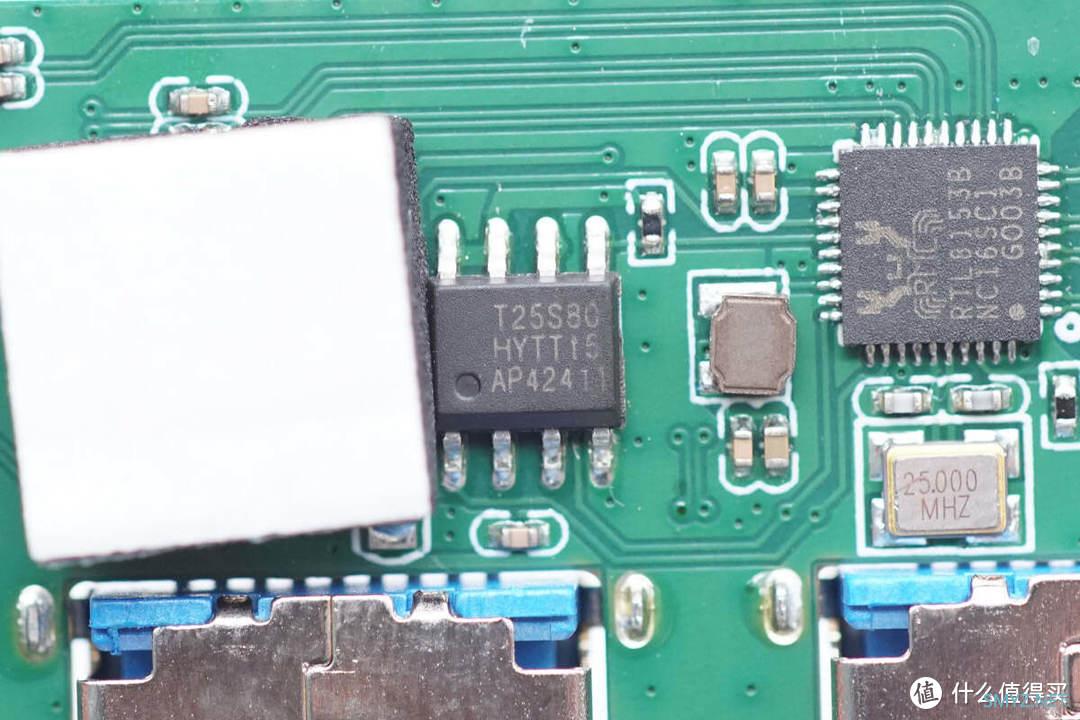

用于存储固件的存储器丝印T25S80，容量为1MB，采用SOIC8封装。

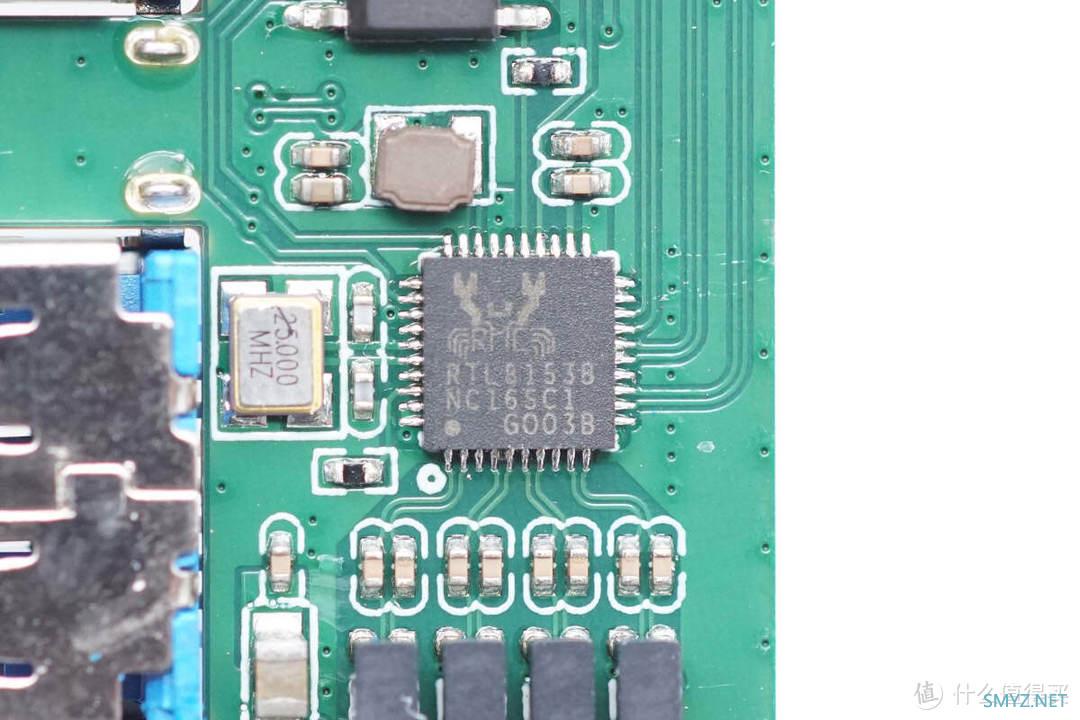

网卡芯片来自REALTEK瑞昱半导体，型号RTL8153B，支持千兆传输速率，采用QFN40封装。

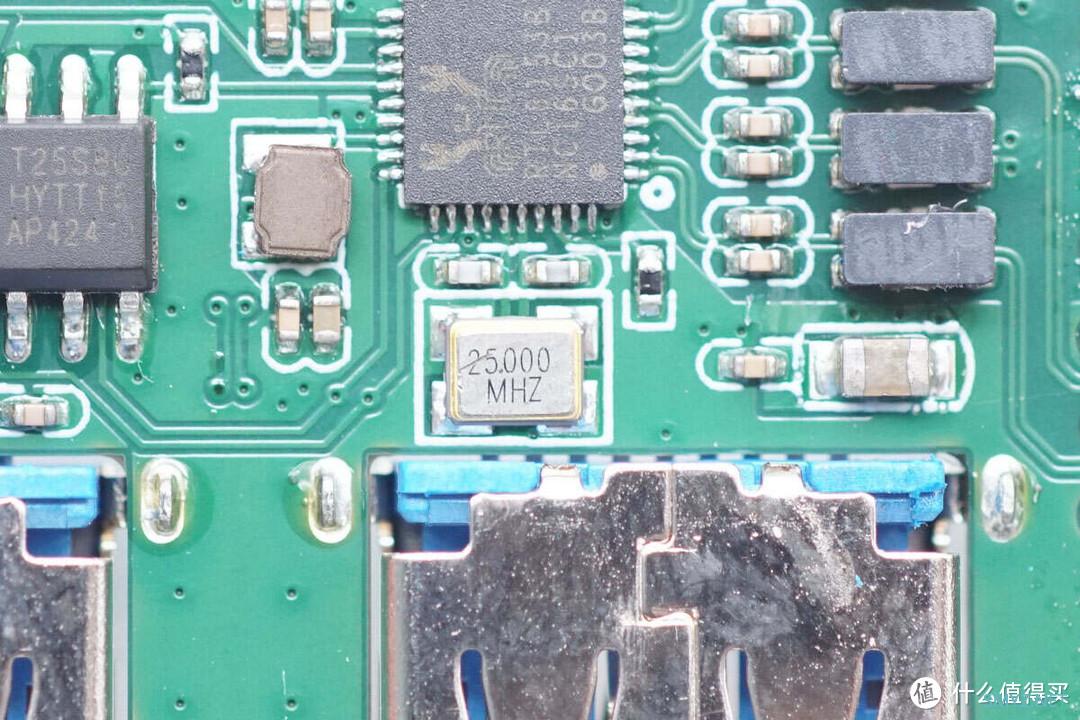

25.000MHz时钟晶振特写。

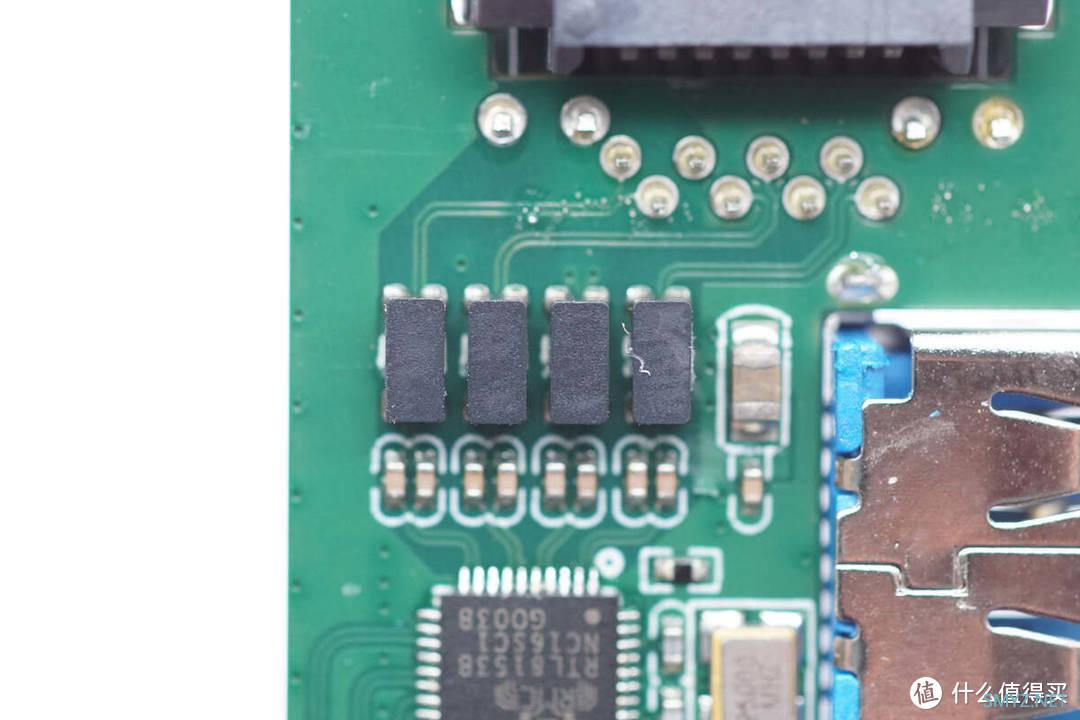

网口母座旁设有共模电感抗干扰。

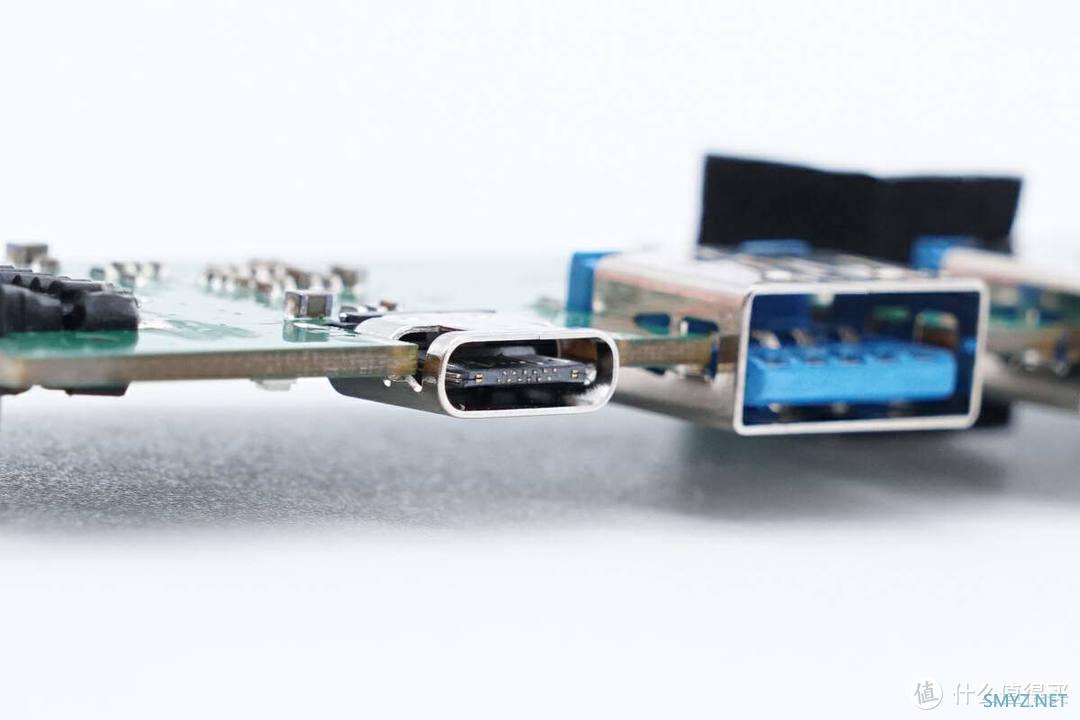

USB-C口母座特写。

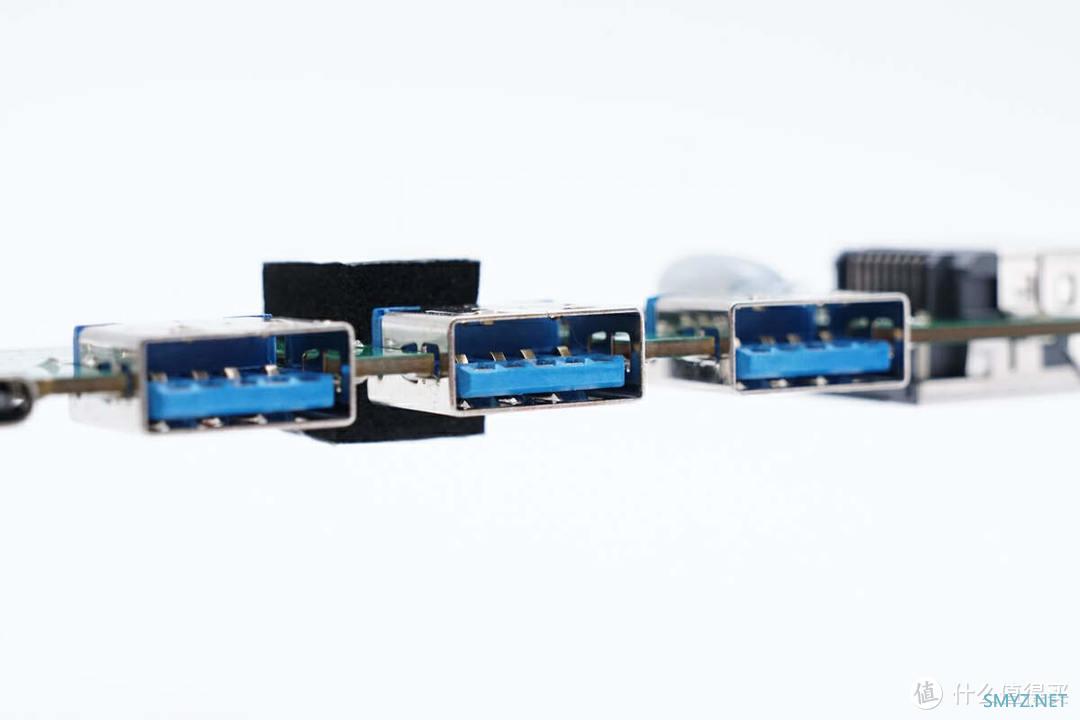

USB3.0接口母座特写。

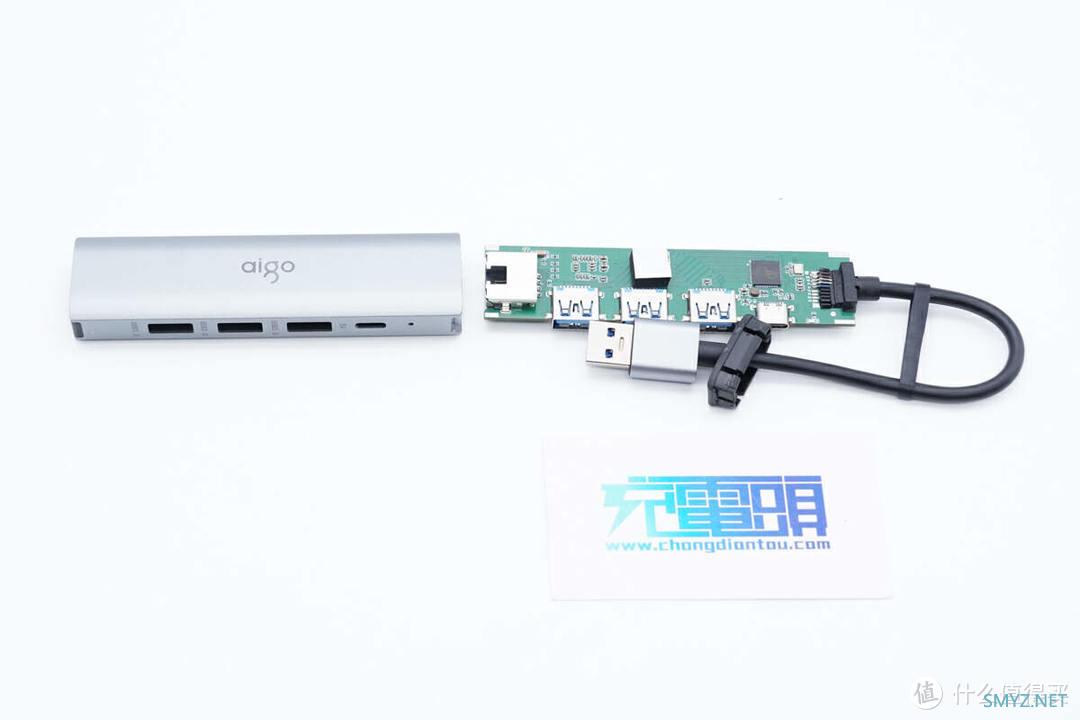

全部拆解一览，来张全家福。
充电头网拆解总结

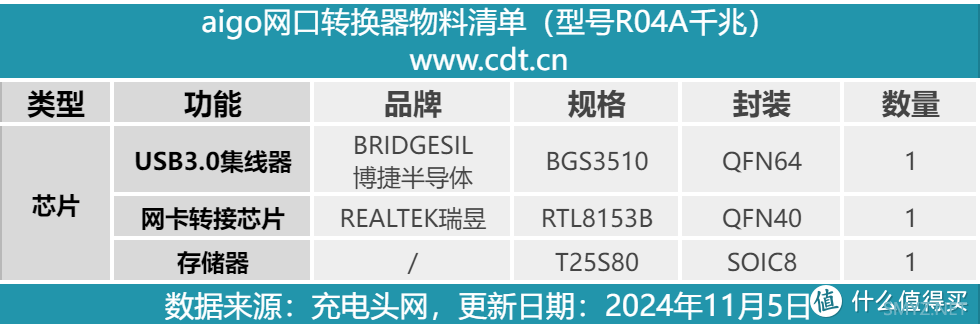

最后附上aigo R04A千兆网口转换器的核心器件清单，方便大家查阅。
aigo R04A千兆网口转换器同样延续小巧便携卖点设计，搭配铝合金外壳，不仅外观精致，而且可以有效帮助散热。配置的RJ45网口支持1000Mbps高速网络，可以满足用户稳定追剧/办公/游戏使用需求。三个USB3.0接口满足用户日常数据传输需要，缓解笔电接口紧张问题。产品自带的是USB-A连接线，消费者可根据自身设备情况进行选择。
充电头网通过拆解了解到，aigo R04A千兆网口转换器在设计方案的使用上与R03C千兆款一样，使用博捷半导体BGS3510集线器芯片拓展USB-C供电接口和三个USB3.0数据参数接口，瑞昱半导体RTL8153B用于有线网络，接口母座全部沉板过孔焊接，板子中心贴有泡棉保护。
