深圳市众显创新科技有限公司深耕电源行业10多年，目前已经推出30W、65W、78W、100W、130W、150W等多个功率段的十多款产品。继65W款之后，本期为大家带来的是众显100W氮化镓充电器详细介绍拆解。这款充电器配备折叠插脚以及2C1A接口，两个USB-C口均支持100W PD快充和PPS快充，USB-A口支持30W输出，在100W功率段快充产品中表现不错，同时体积也很小，方便携带。下面就一起来在详细了解这款充电器。
众显100W氮化镓充电器外观
众显100W氮化镓充电器采用经典直板造型设计，外壳为PC阻燃材质，表面磨砂和亮面撞色处理。

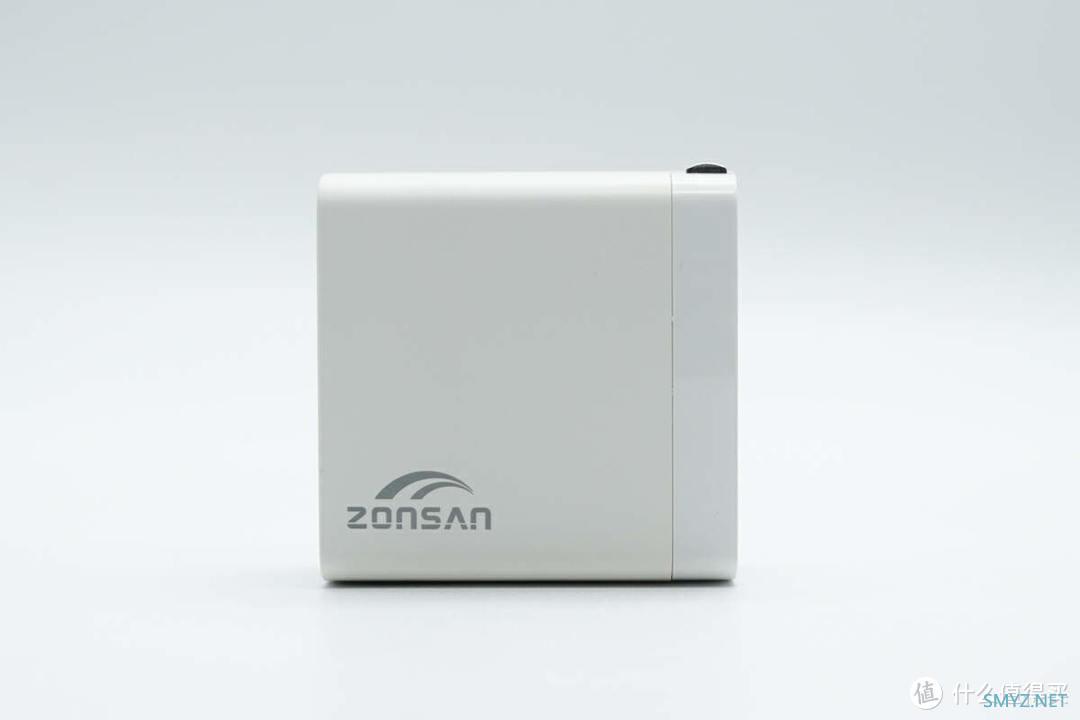

机身正面印有ZONSAN品牌和logo。
机身一侧印有充电器参数信息。

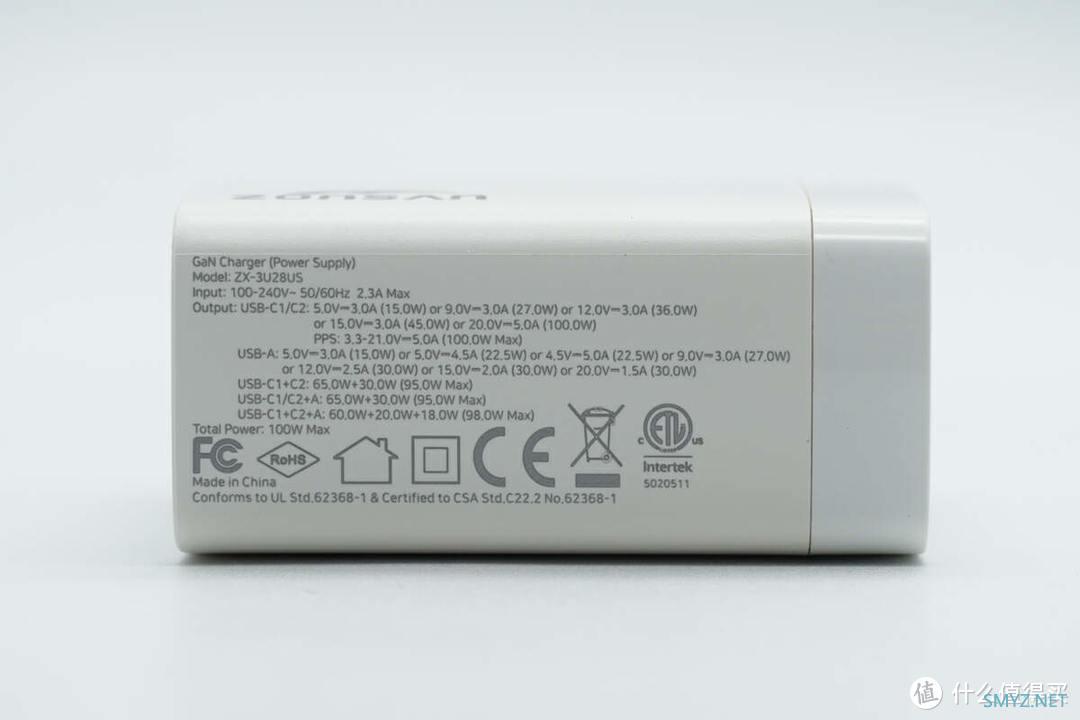

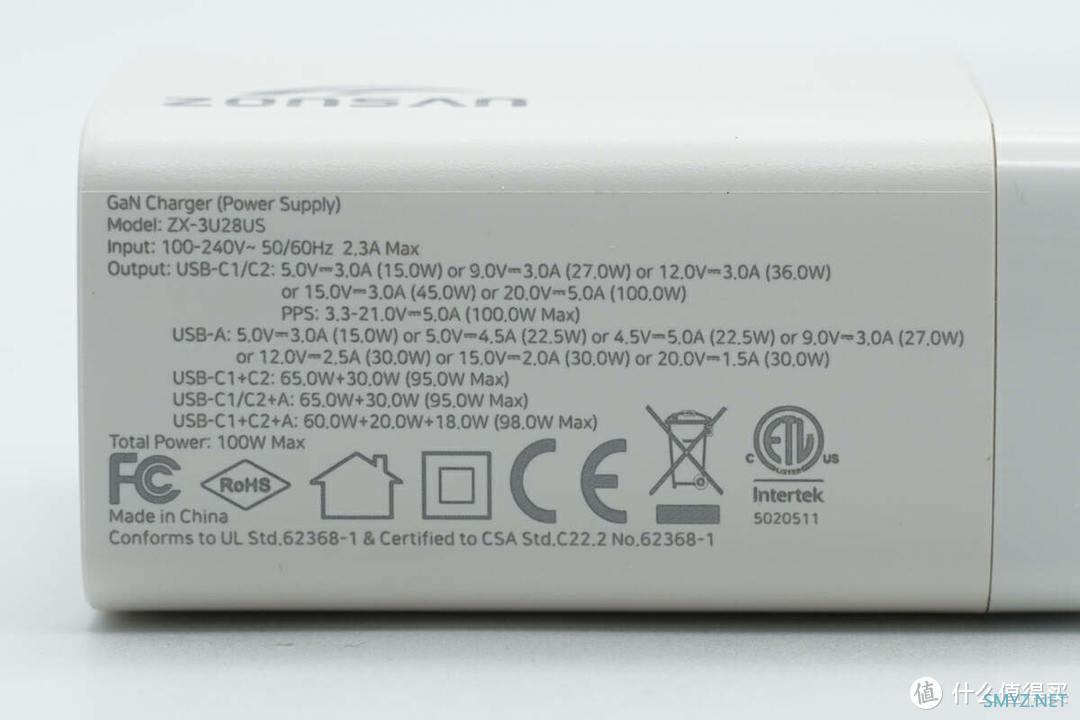

充电器参数特写
型号：ZX-3U28US
输入：100-240V-50/60Hz 2.3A Max
输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A（100W）
PPS：3.3-21V5A（100W Max）
USB-A：5V3A、5V4.5A、4.5V5A、9V3A、12V2.5A、15V2A、20V1.5A
USB-C1+C2：65W+30W（95W Max）
USB-C1/C2+A：65W+30W（95W Max）
USB-C1+C2+A：60W+20W+18W（98W Max）
总功率：100W Max
充电器通过了FCC、RoHS、CE、ETL认证。

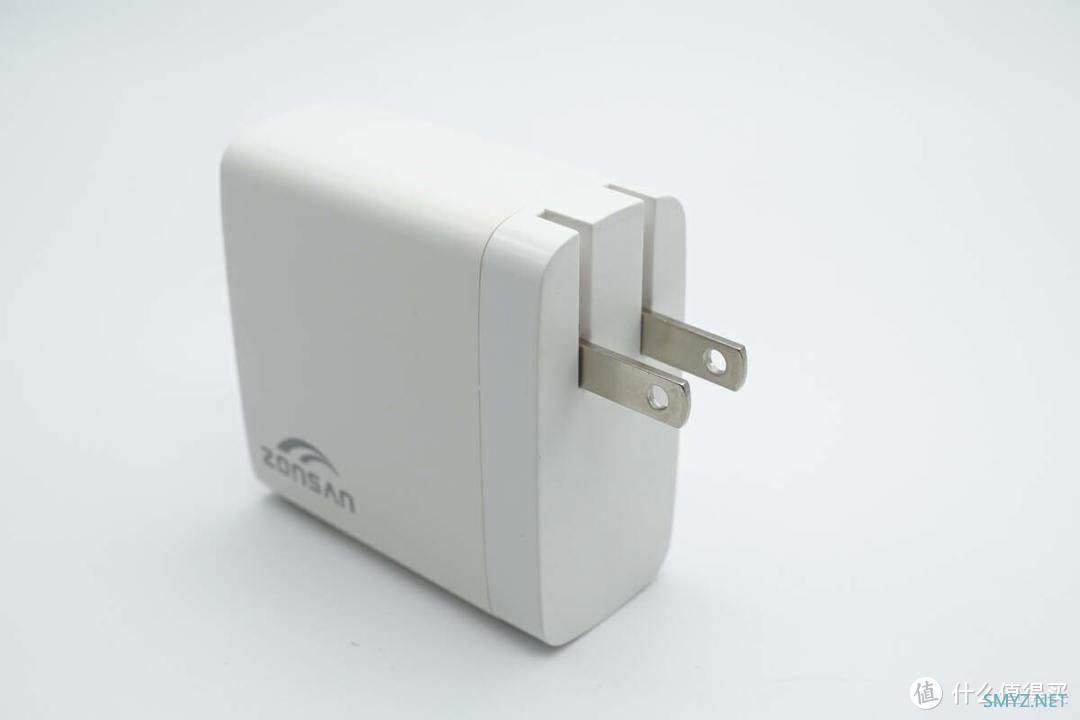

充电器配备可折叠美规插脚。

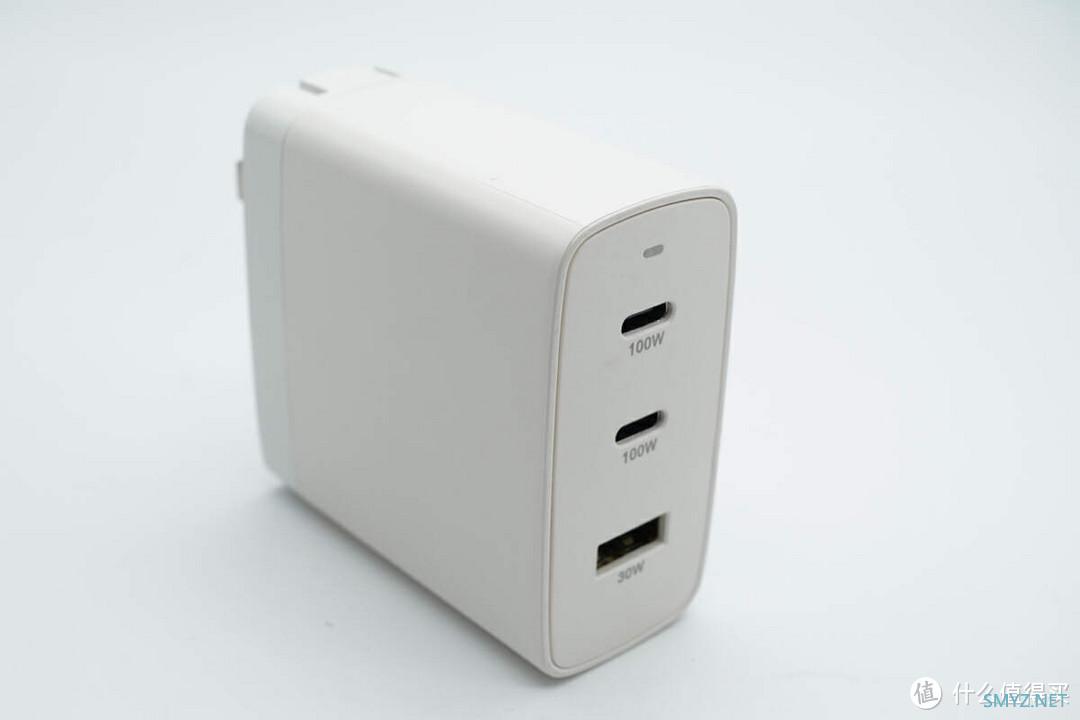

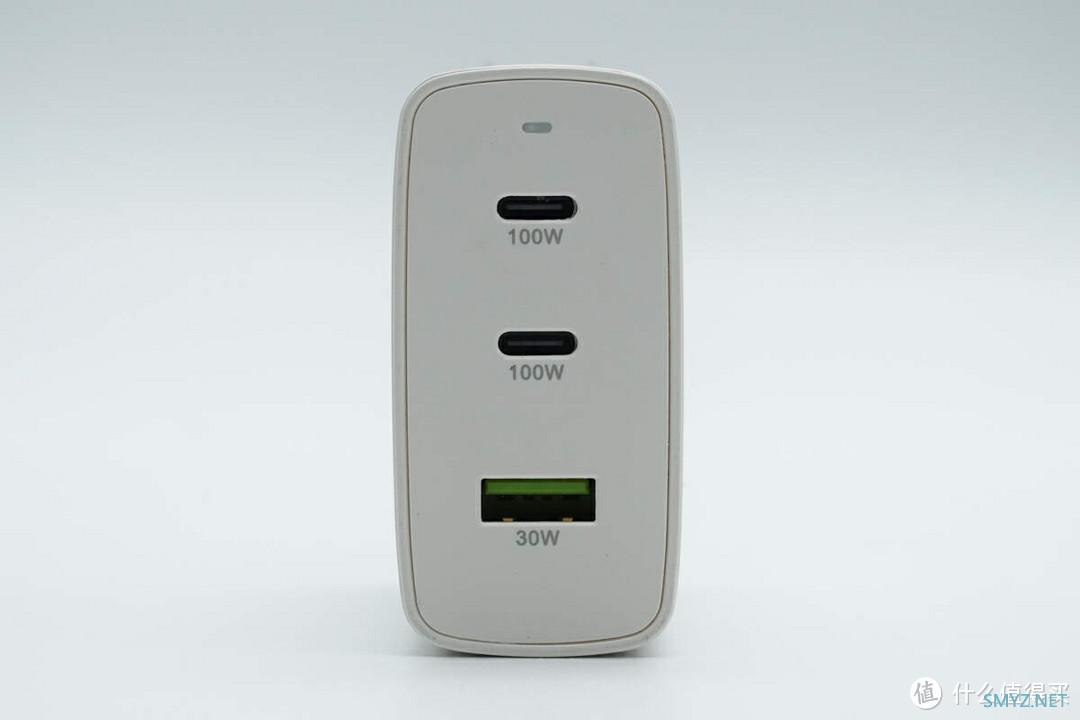

另一端配置2C1A三个USB接口以及指示灯。

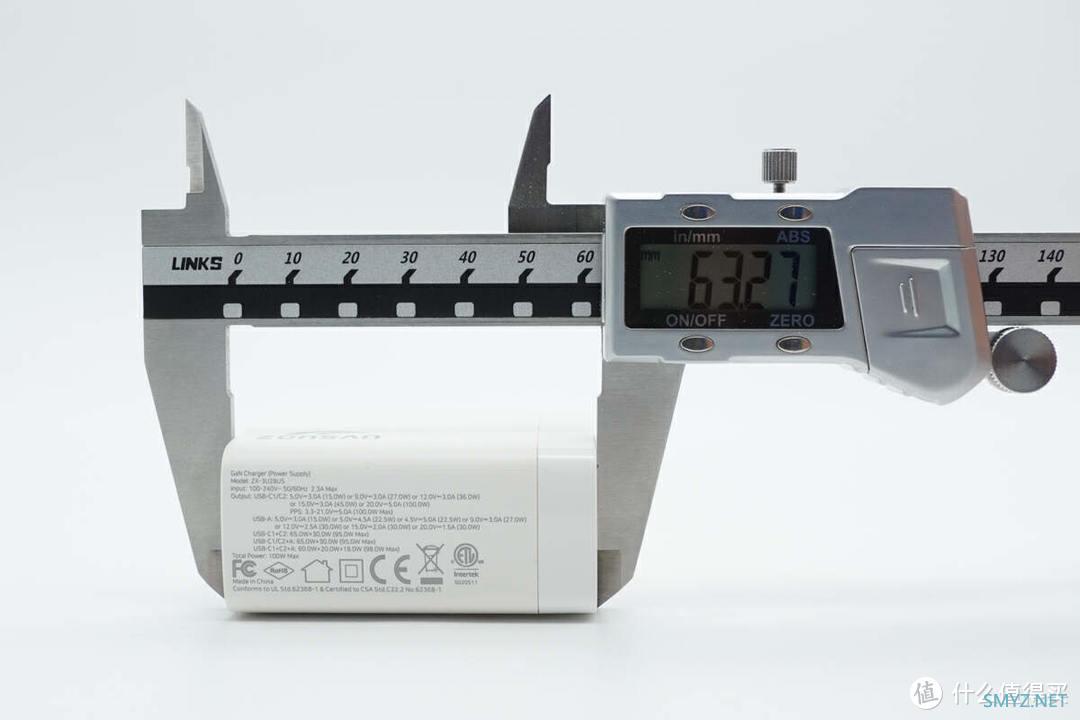

实测充电器机身长度为63.27mm。

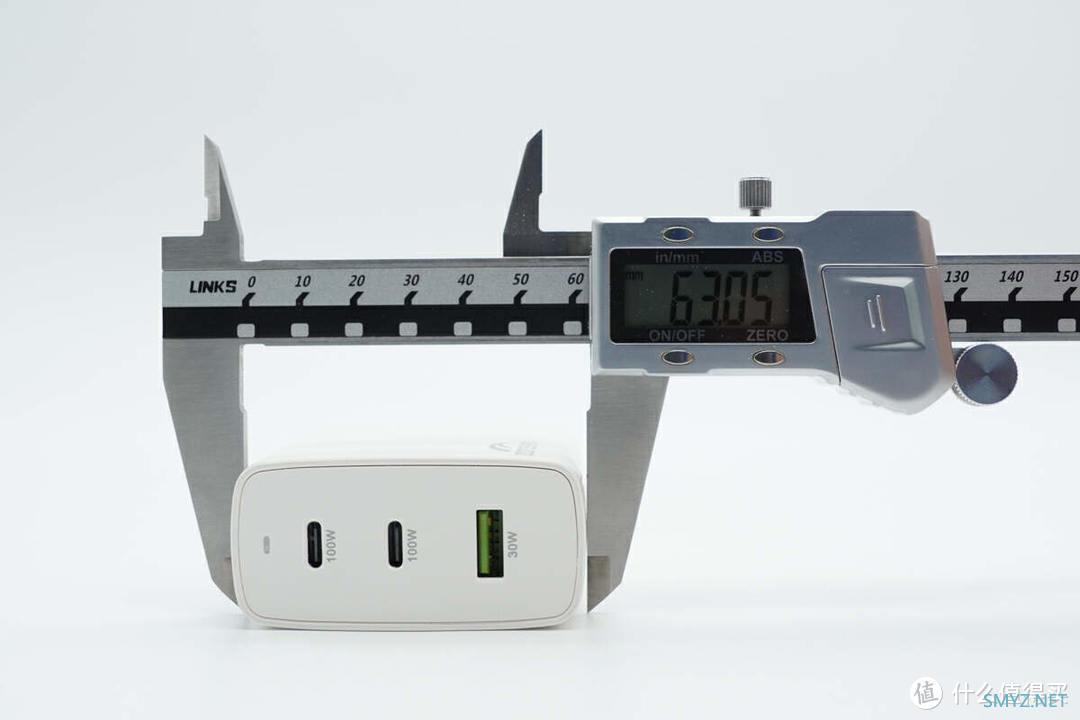

宽度为63.05mm。

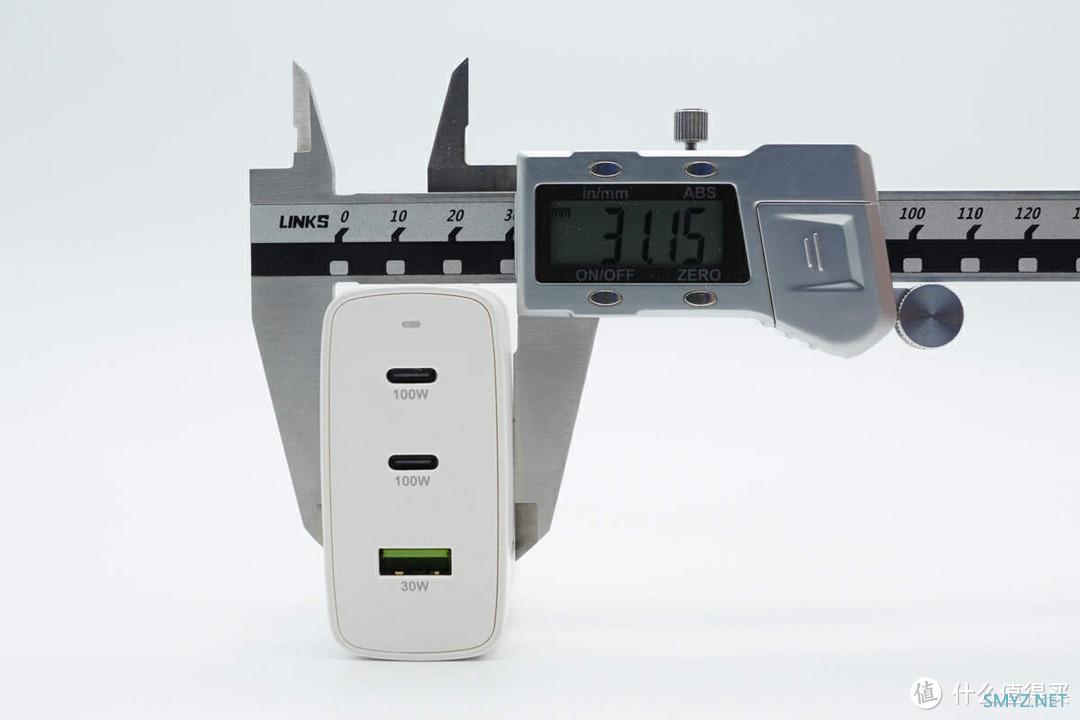

厚度为31.15mm。

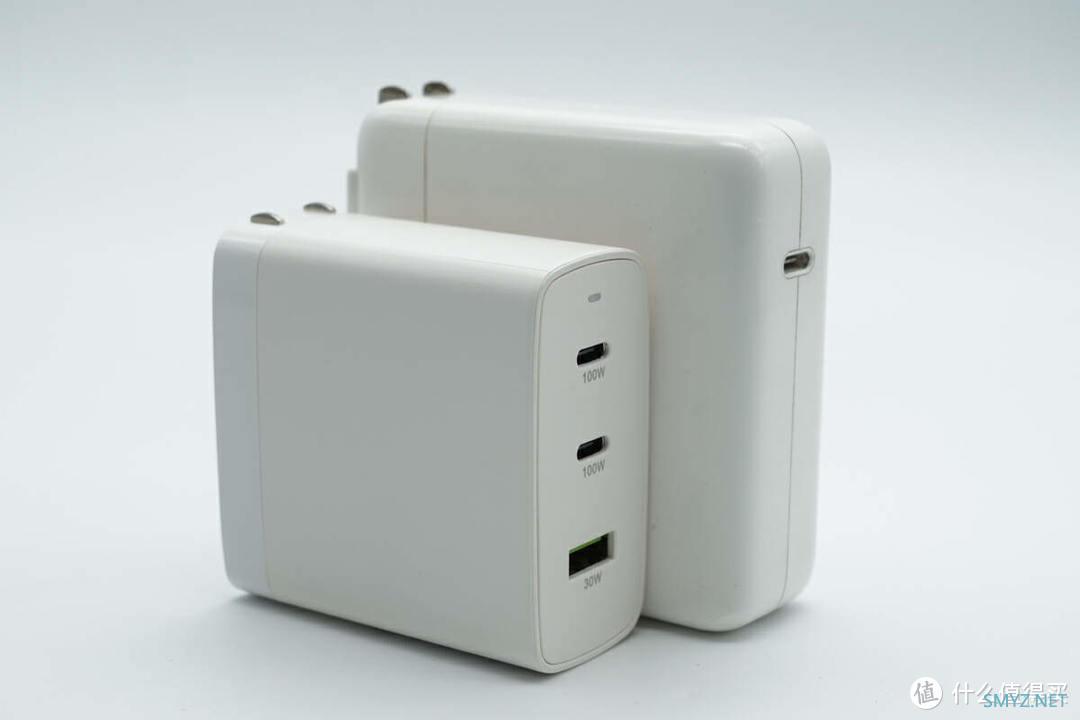

和苹果96W充电器对比，体积优势明显。

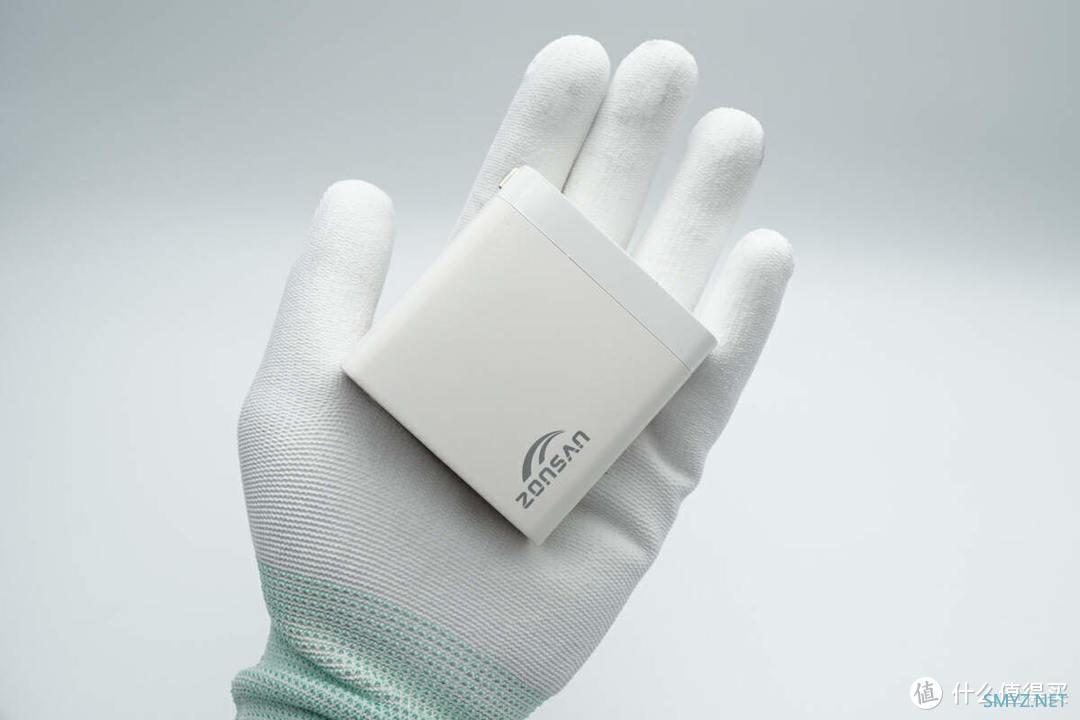

充电器拿在手上的大小直观感受。

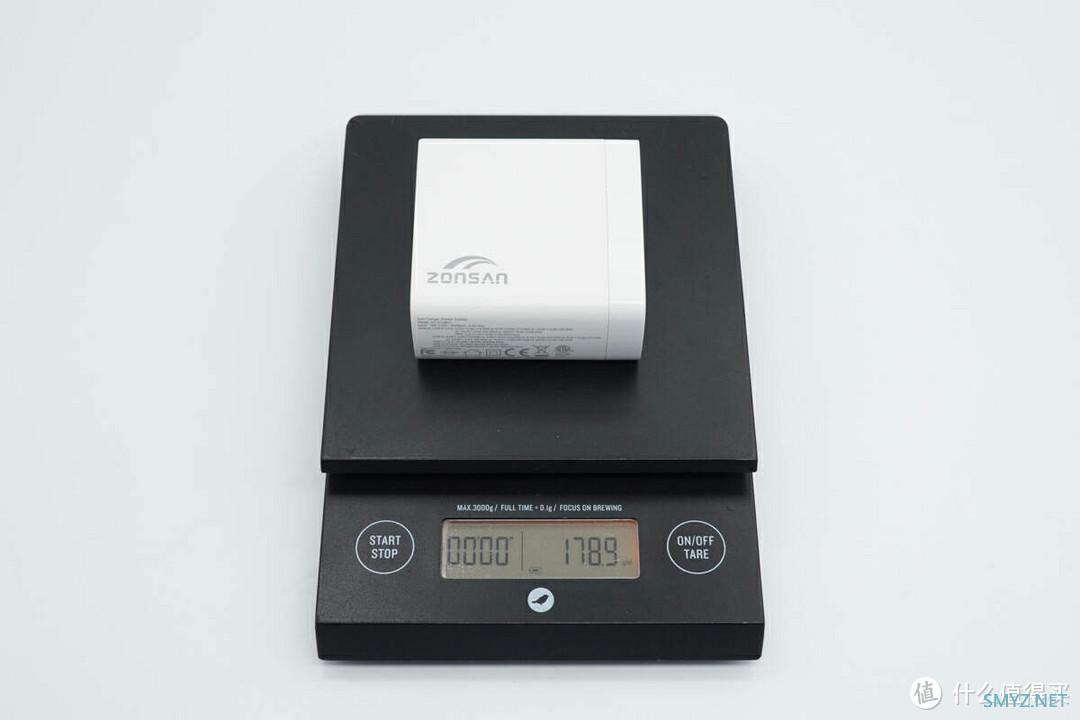

另外测得充电器重量约为179g。

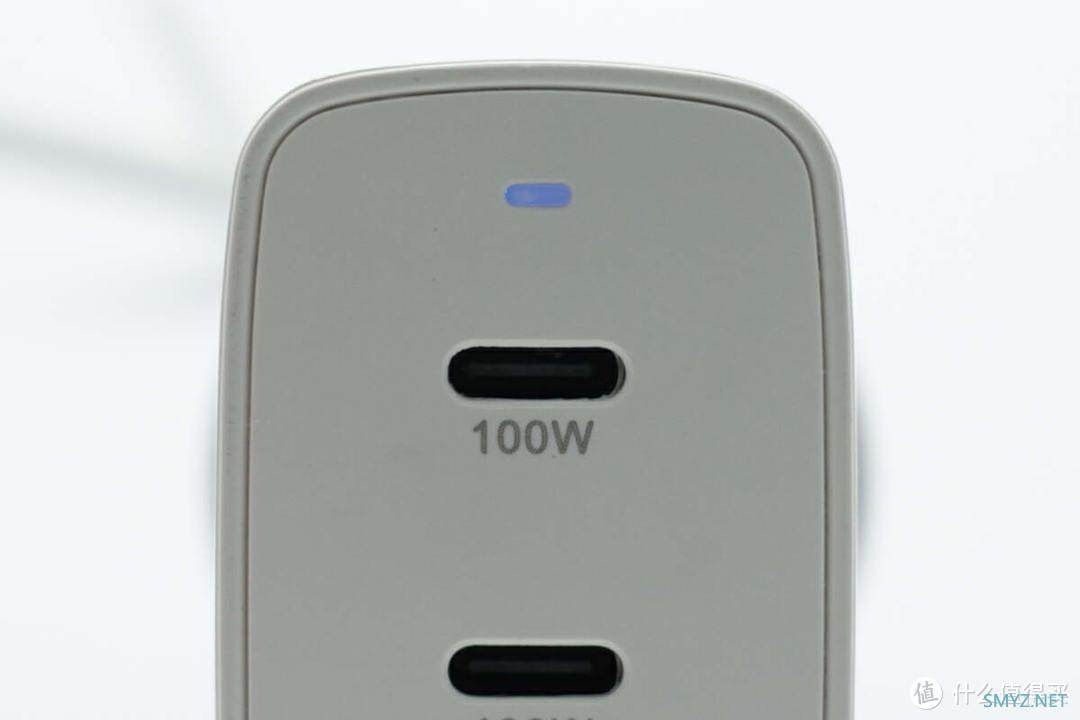

通电状态下，指示灯亮蓝光。

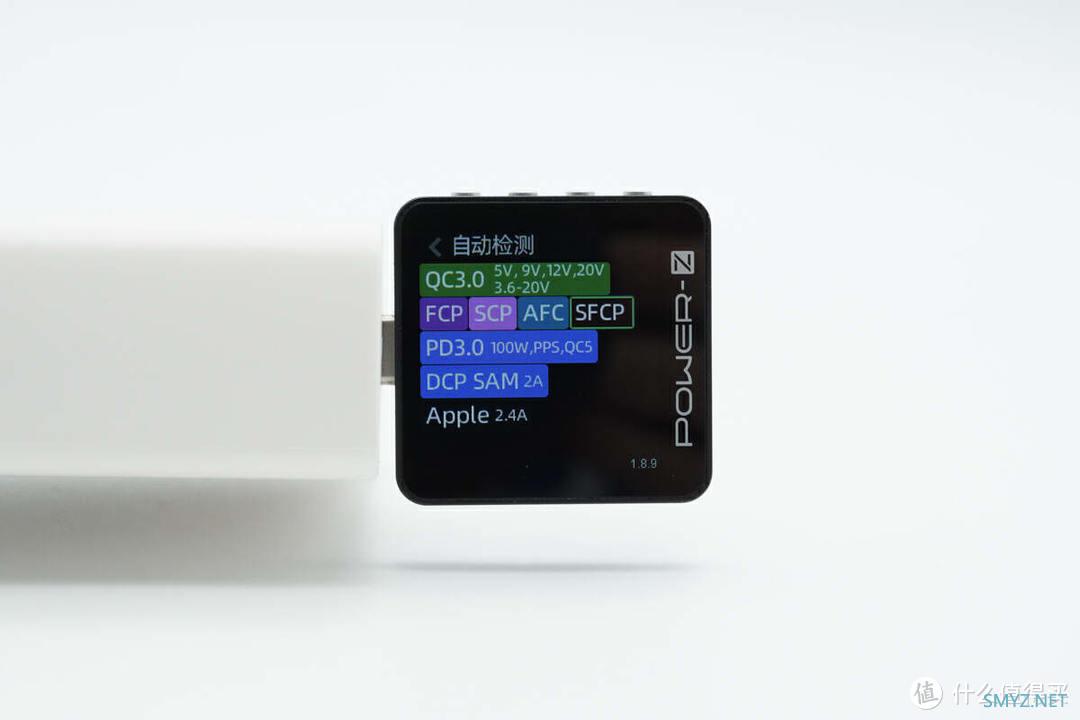

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、SFCP、QC3.0/5、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

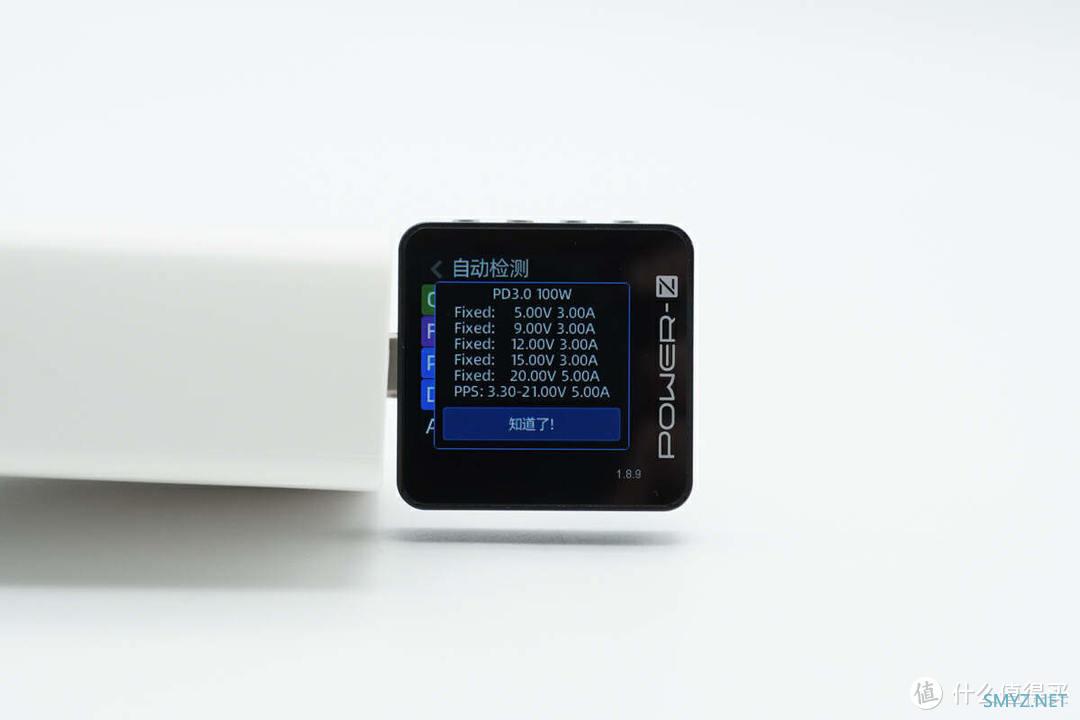

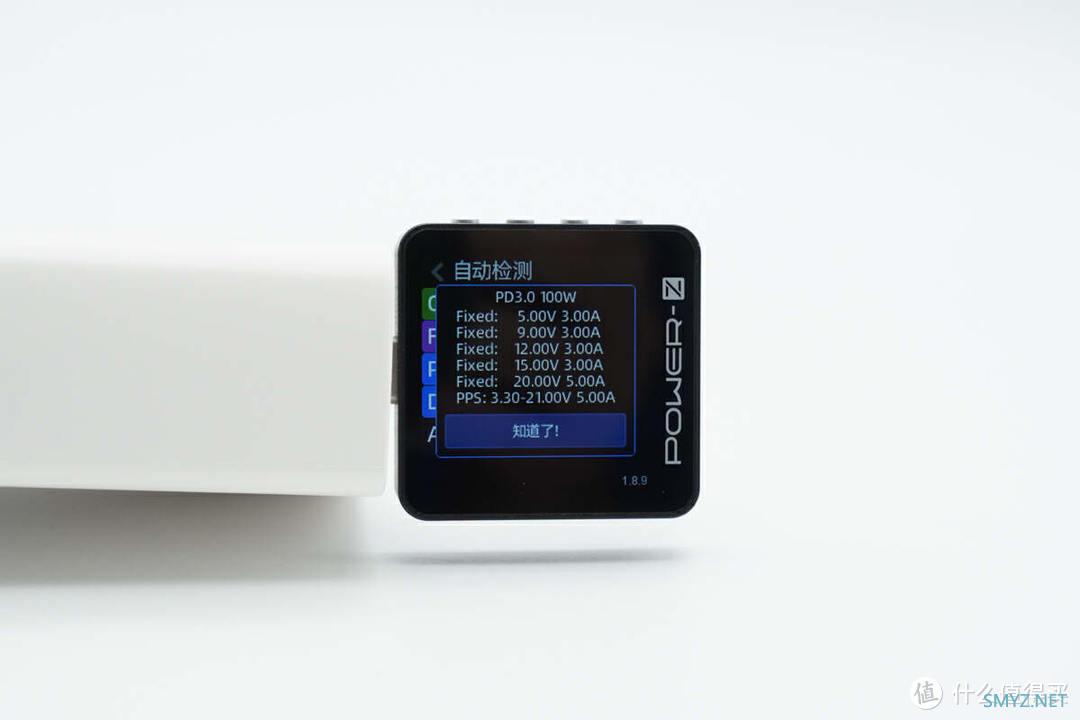

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
此外PDO报文也一样，两个USB-C2单口输出性能完全一样，支持功率盲插。

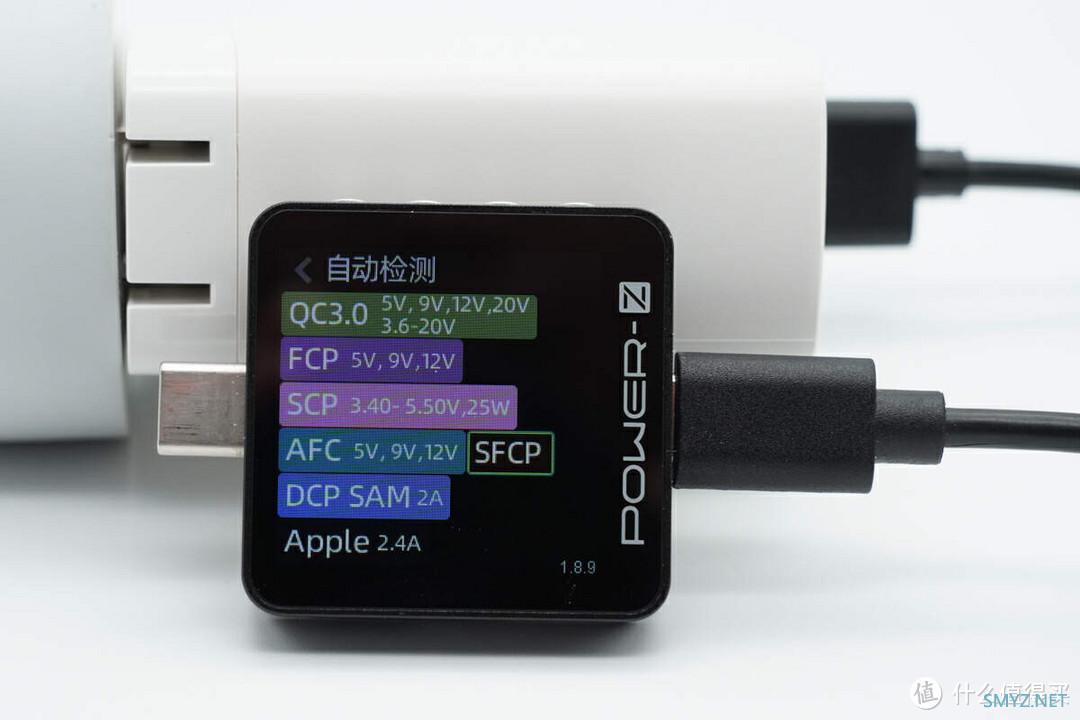

测得USB-A口支持QC3.0、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。
众显100W氮化镓充电器拆解

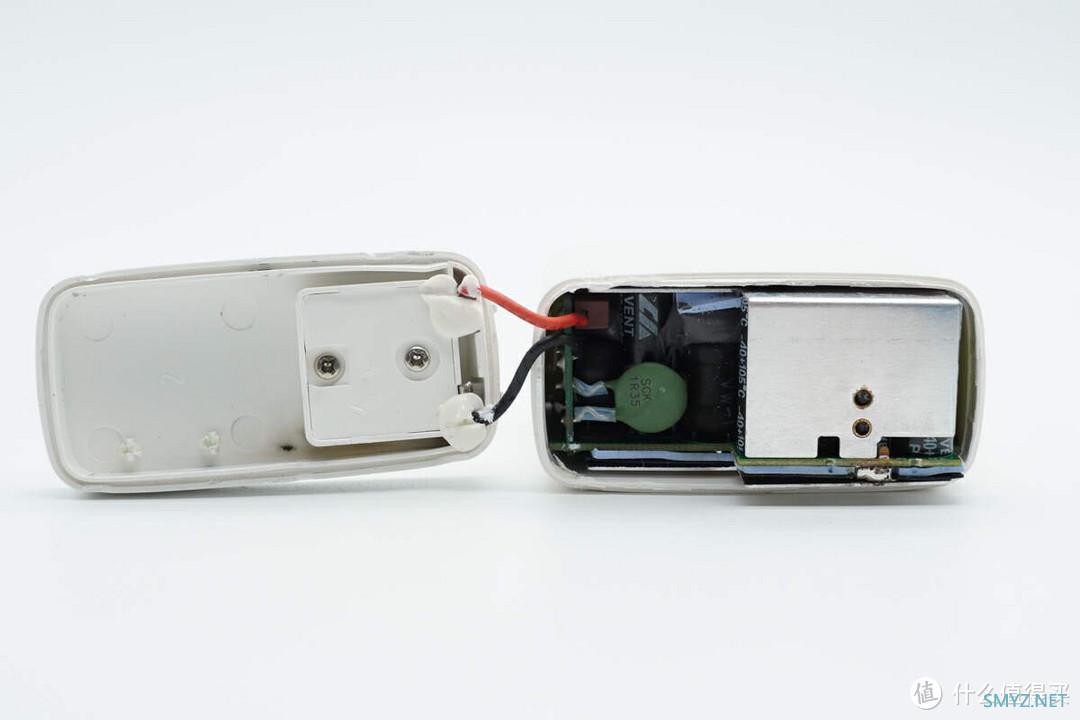

将输入端外壳拆开，采用超声波焊接封装。

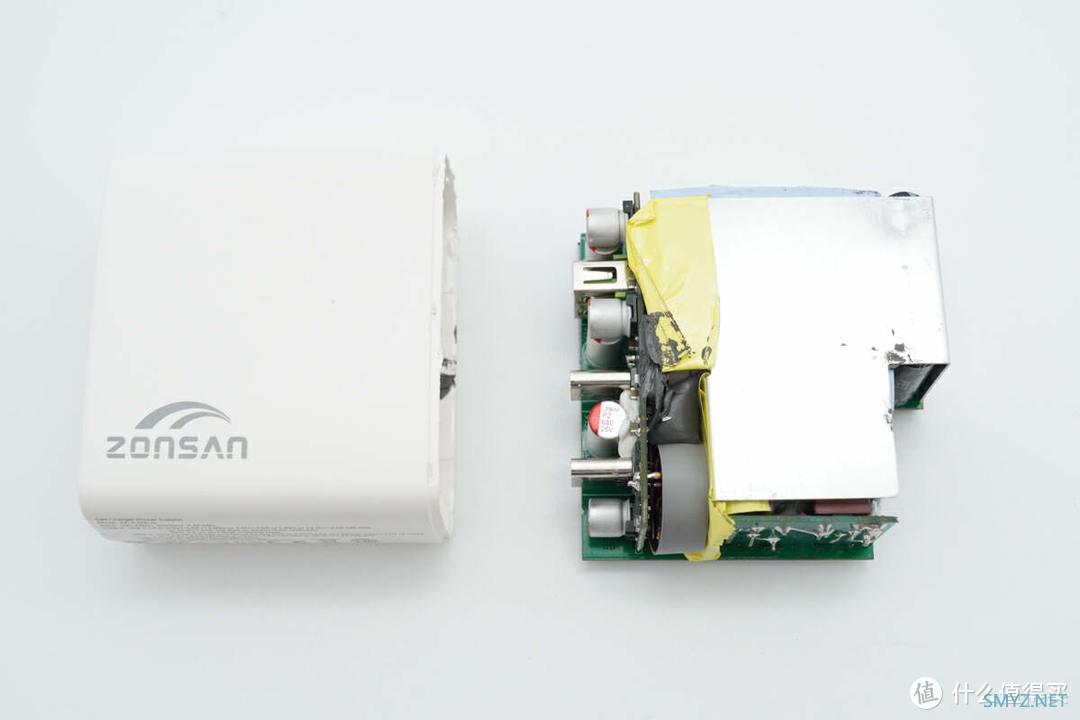

取出PCBA模块。

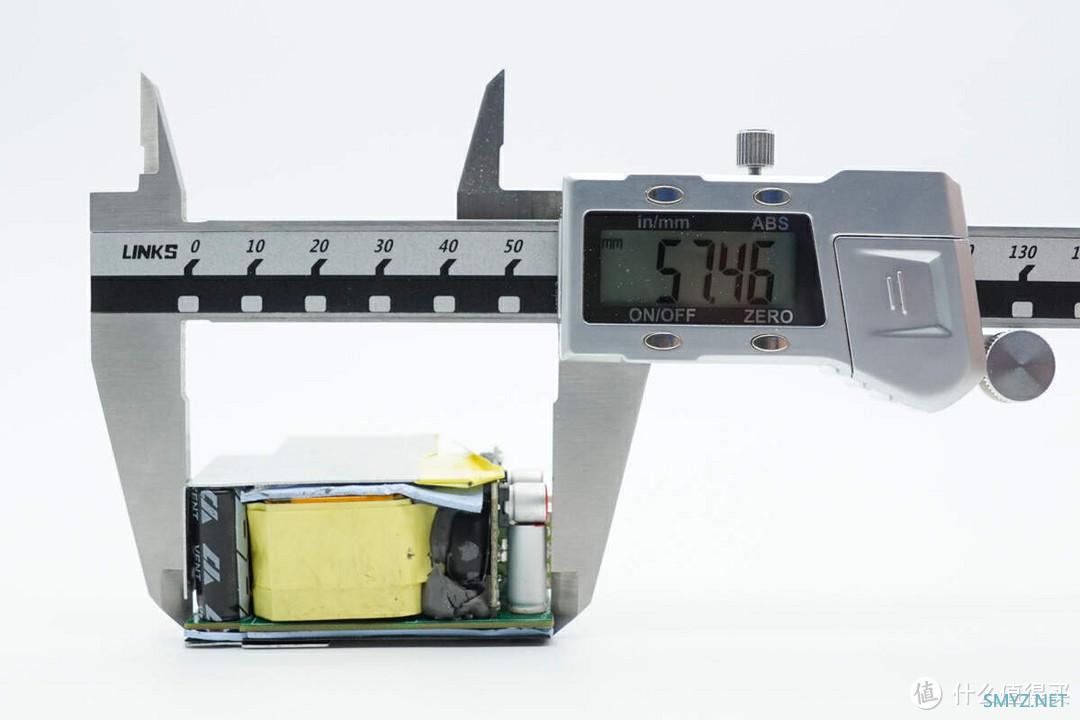

测得PCBA模块长度为57.46mm。

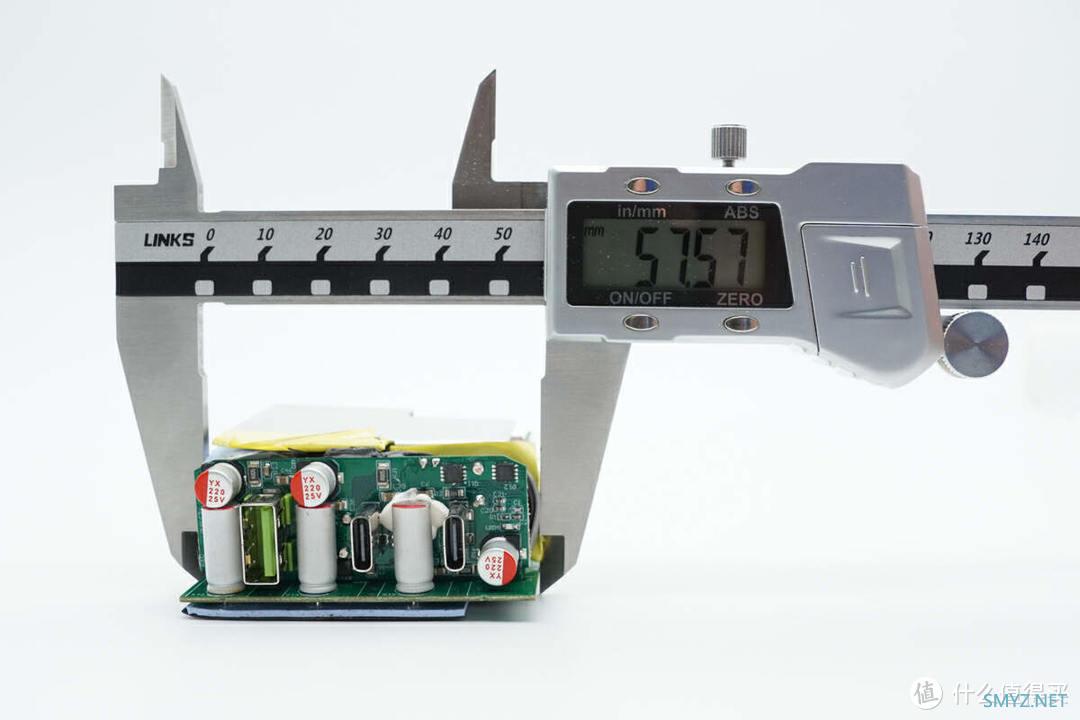

宽度为57.57mm。

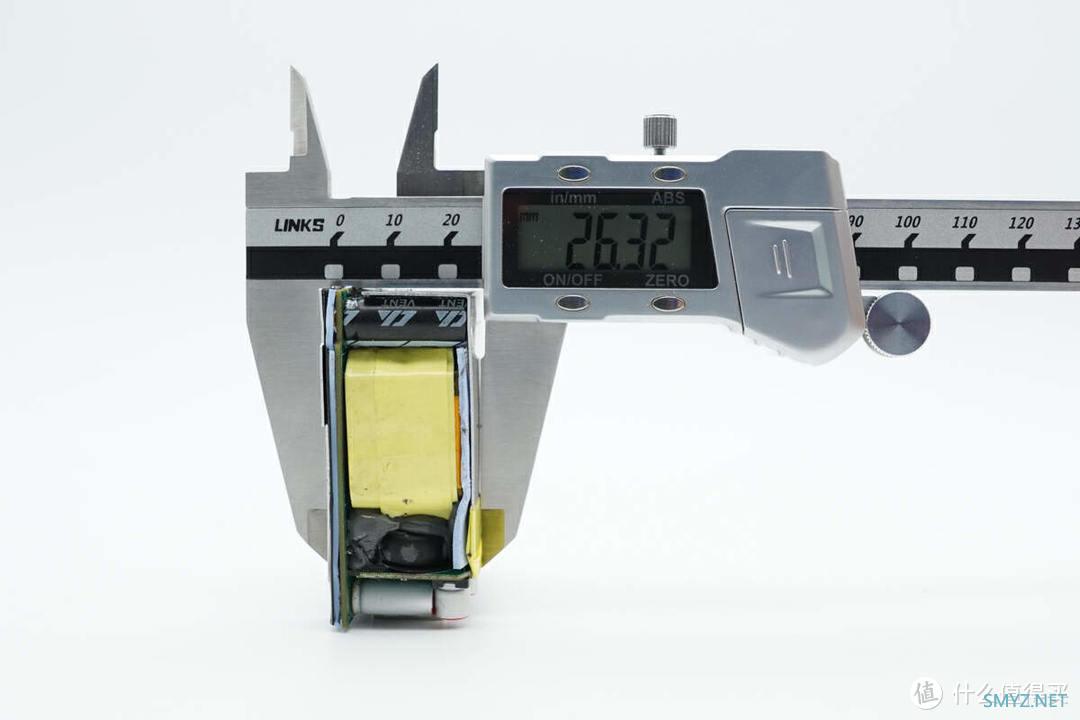

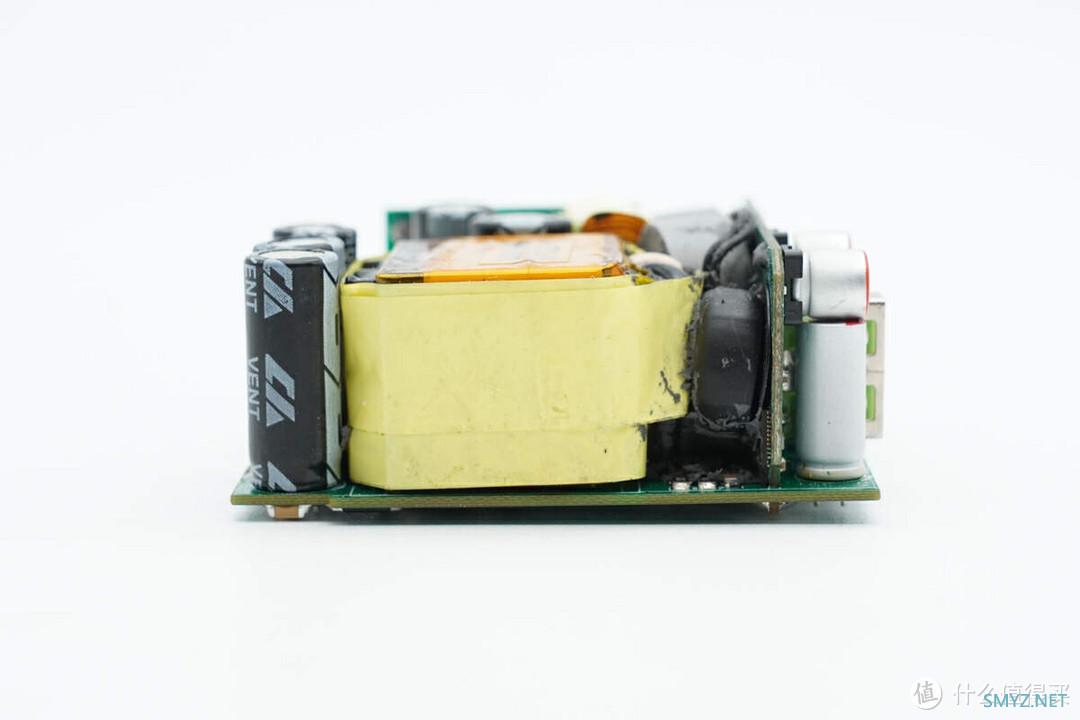

厚度为26.32mm。

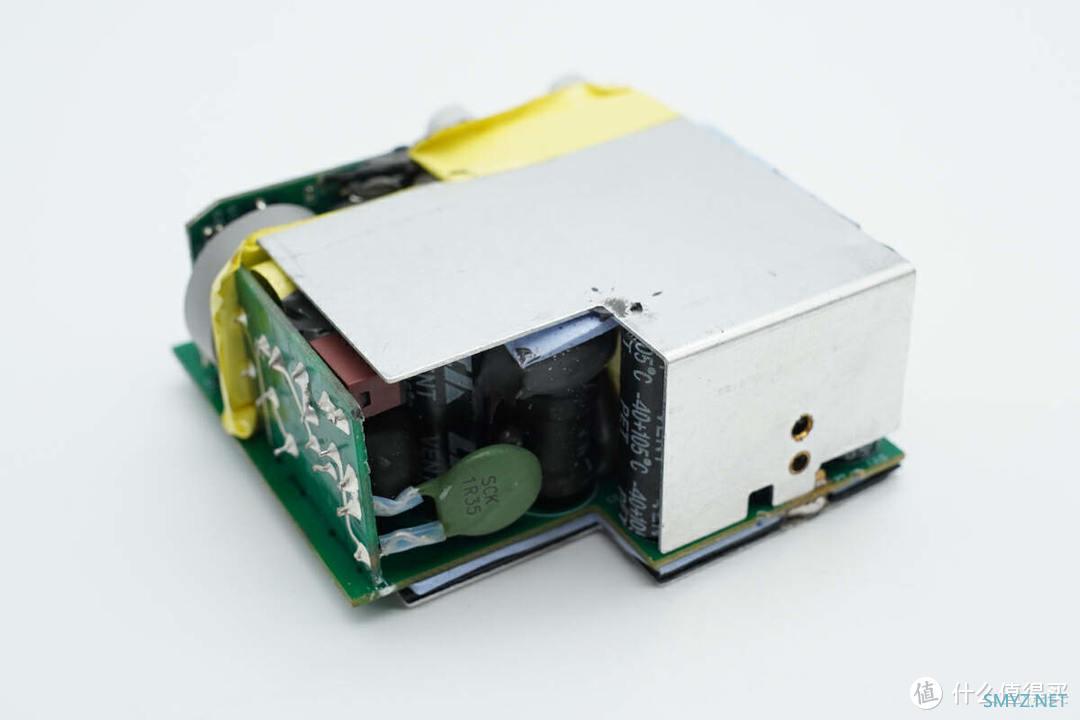

PCBA模块顶部和前端覆盖一体式散热片，并锡焊固定。

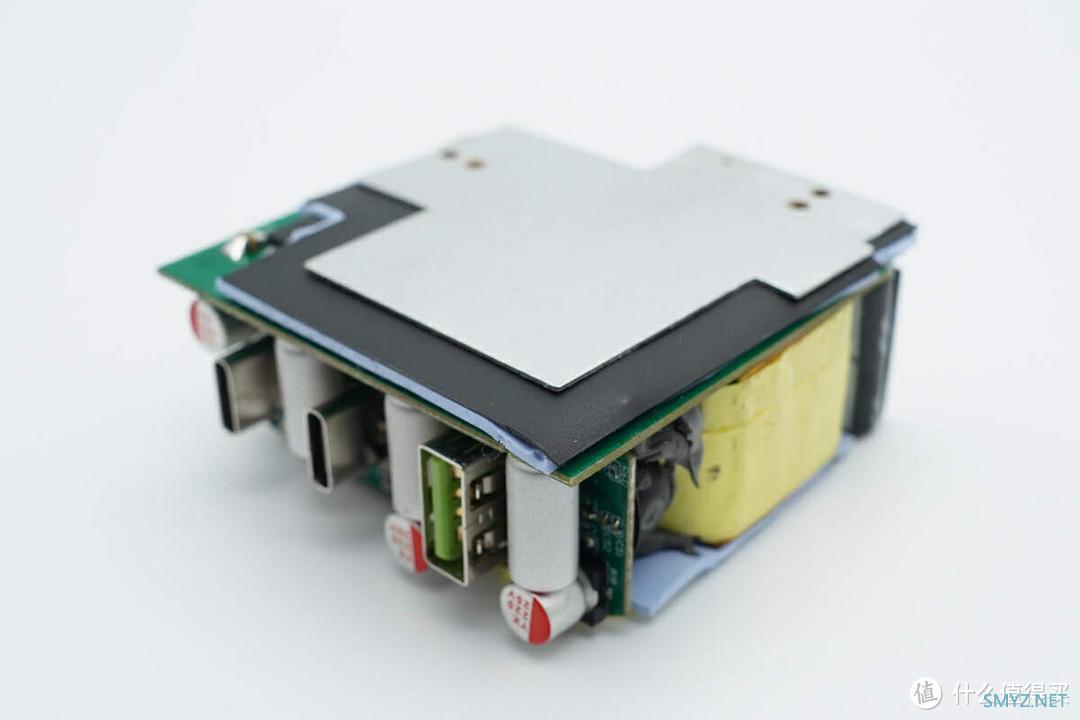

主板背面也覆盖导热垫、麦拉片以及散热片。

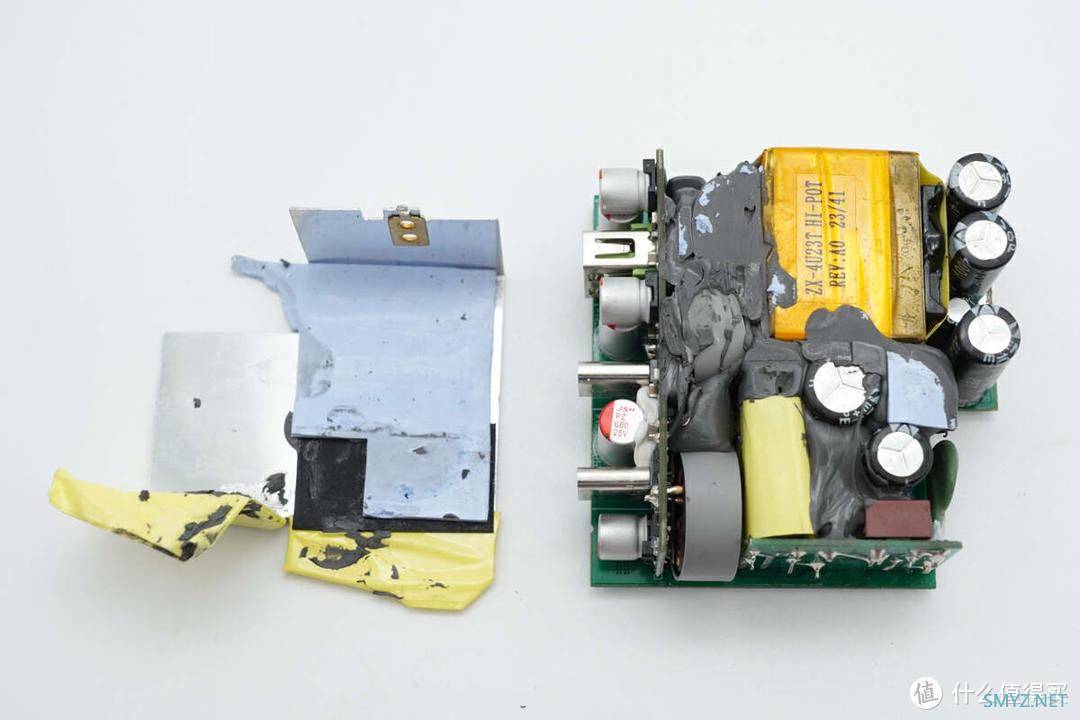

将顶部散热片拆掉，边缘还贴有绝缘胶带，内侧设有导热垫和麦拉片隔离。

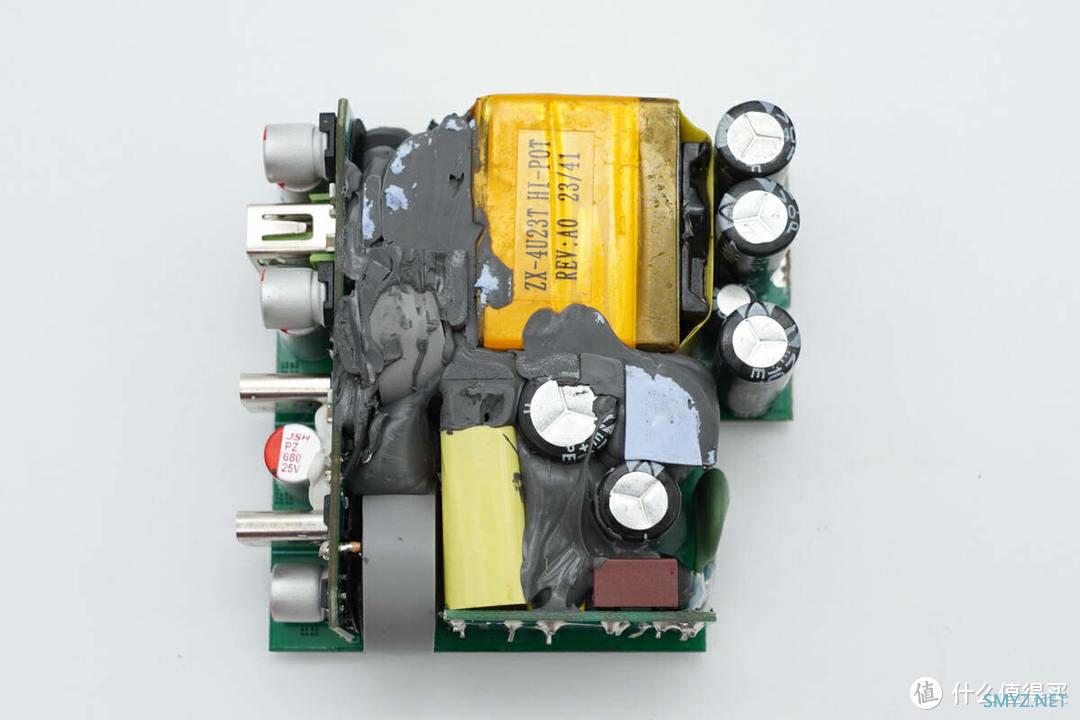

主板正面一览，电容、变压器等器件间的缝隙填充导热胶。
将导热胶清理干净，输出小板焊接热敏电阻对变压器进行温度检测。

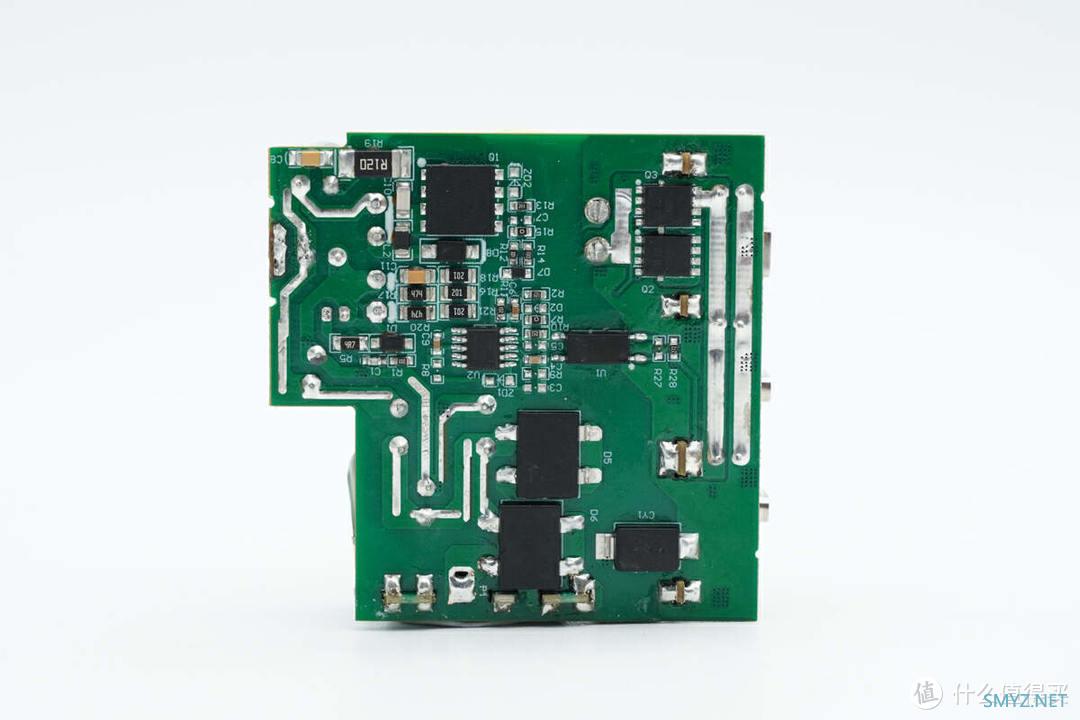

主板背面一览，设有整流桥、开关电源主控芯片、初级开关管、同步整流管、光耦、贴片Y电容。

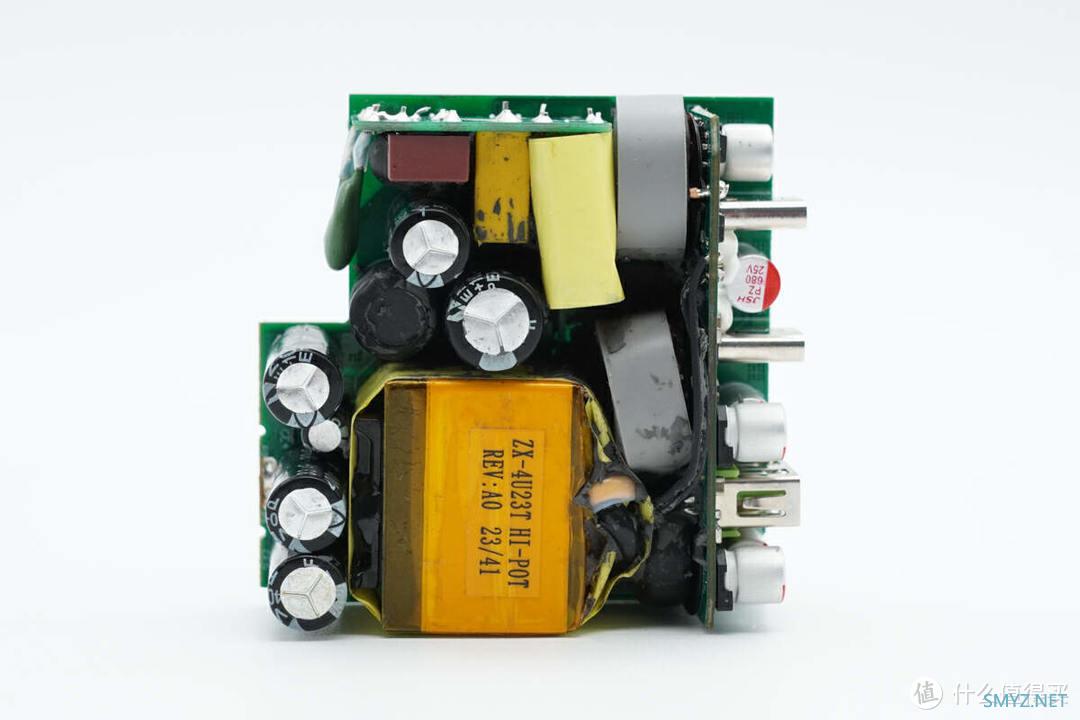

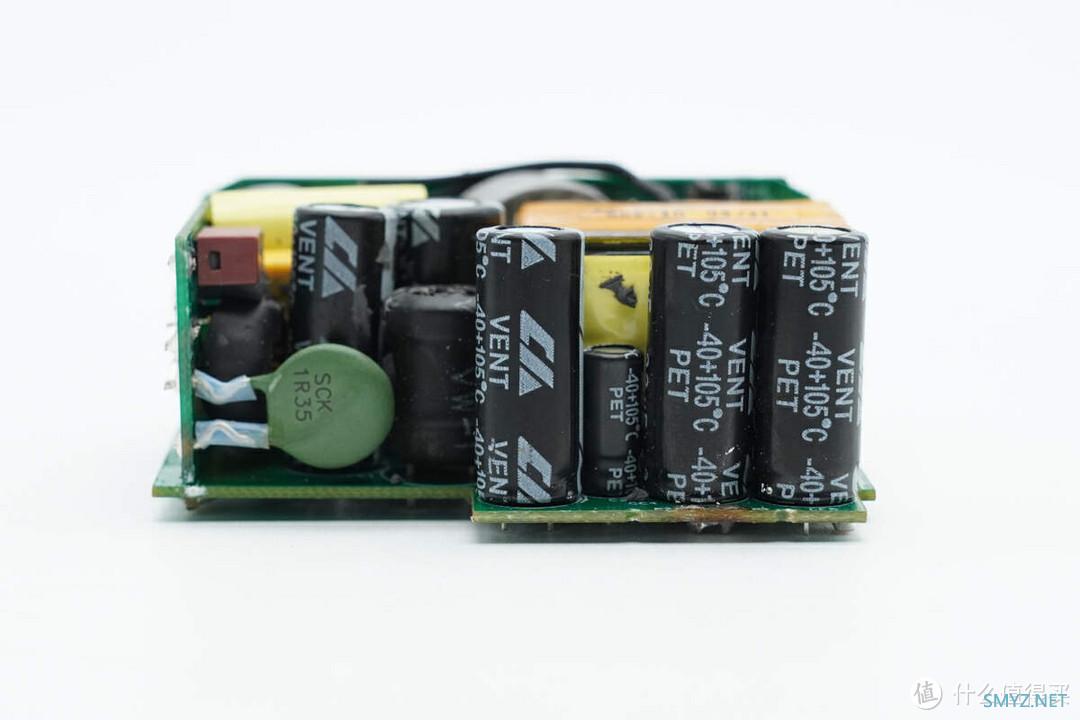

PCB模块前端一览，左侧焊接小板，主板上设有高压滤波电解电容、工字电感以及主控芯片供电电容。

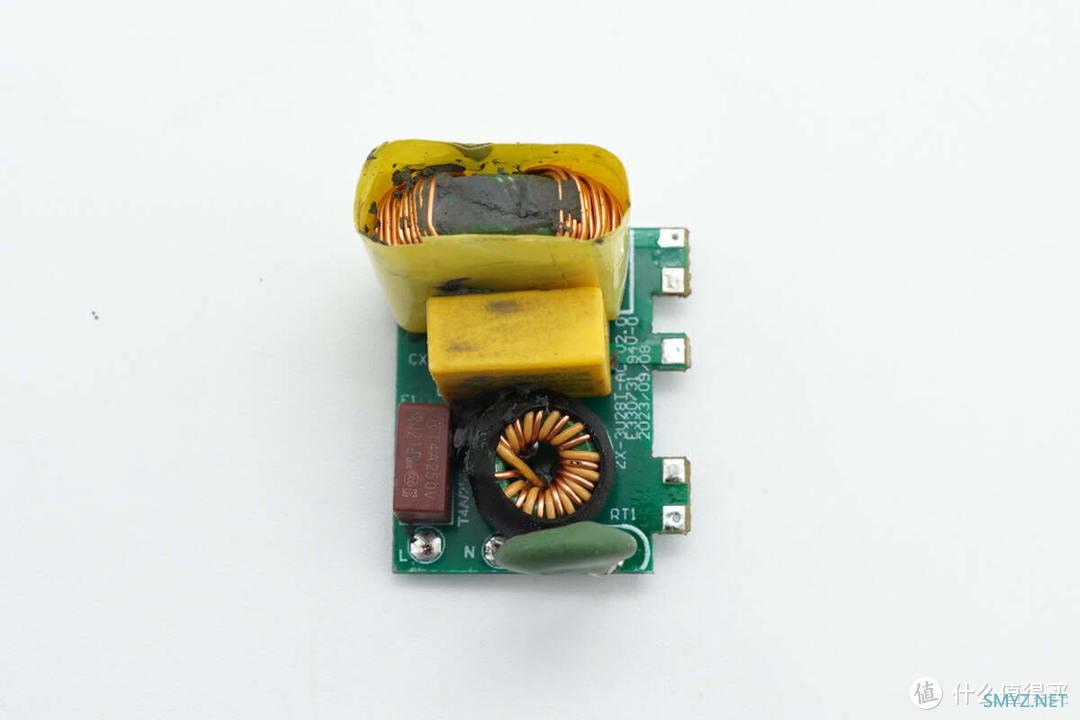

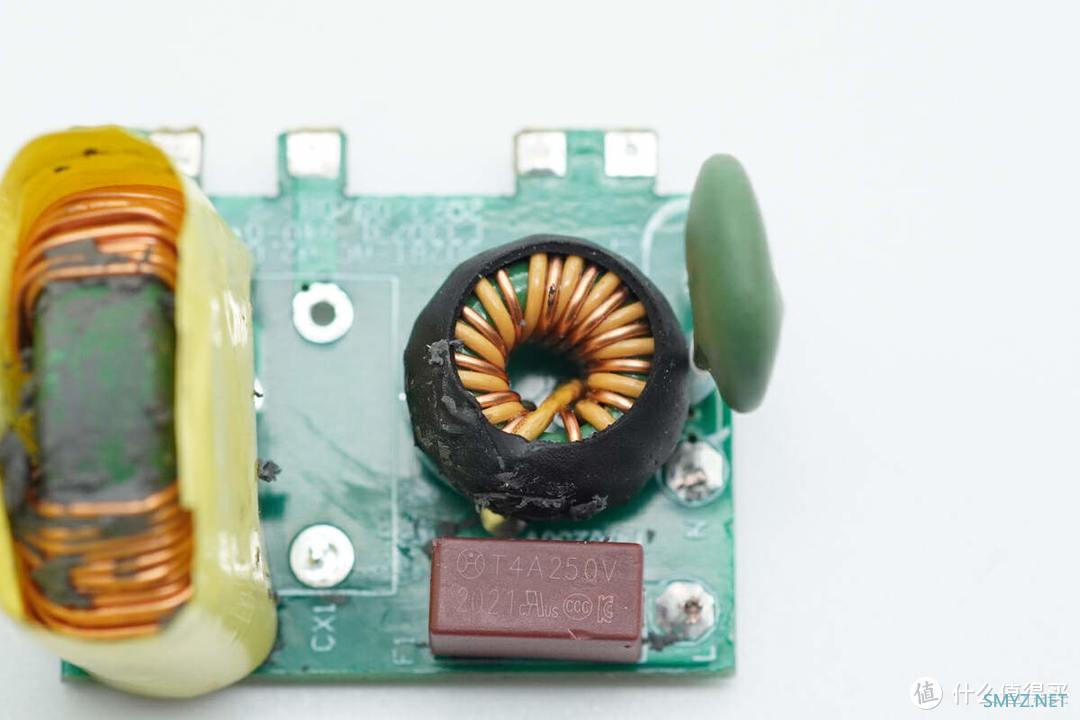

将小板拆下，正面设有延时保险丝、NTC热敏电阻、共模电感以及安规X2电容，共模电感两级设计，分别外套绝缘管和包裹绝缘胶带。

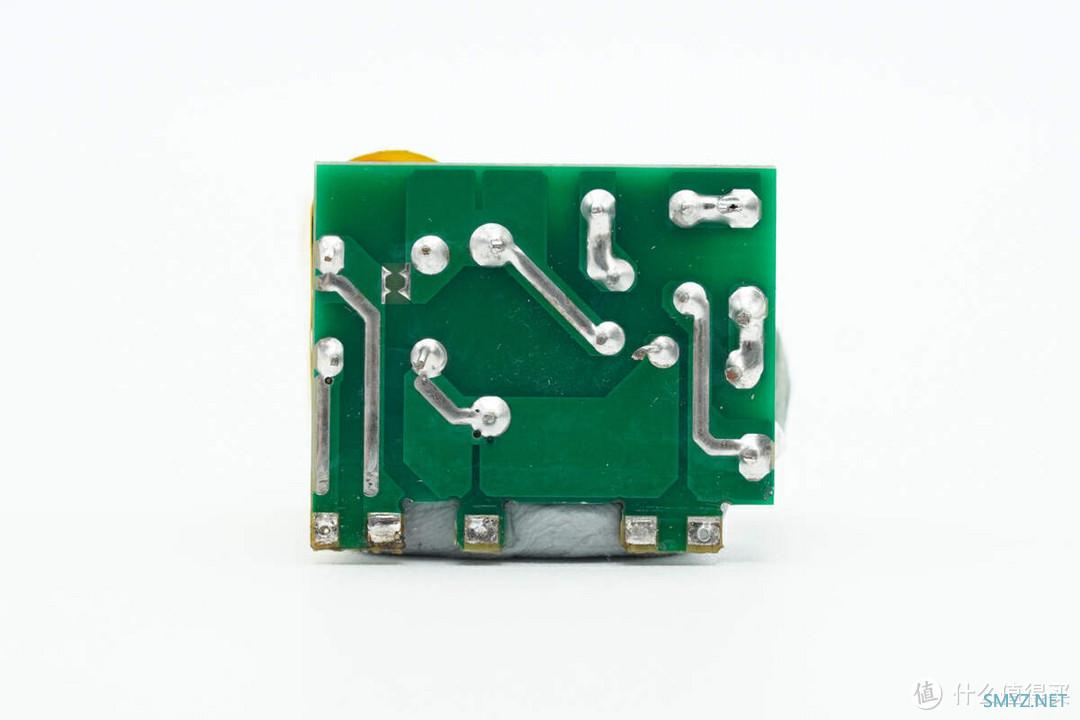

小板背面无器件。

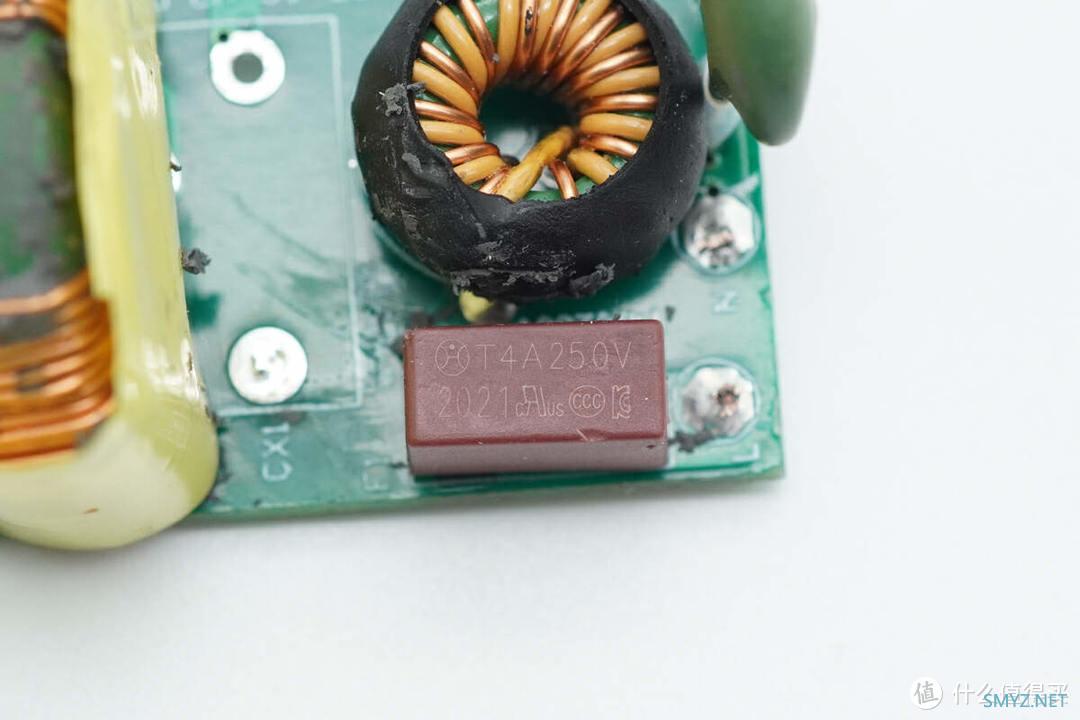

延时保险丝特写，规格为4A 250V。

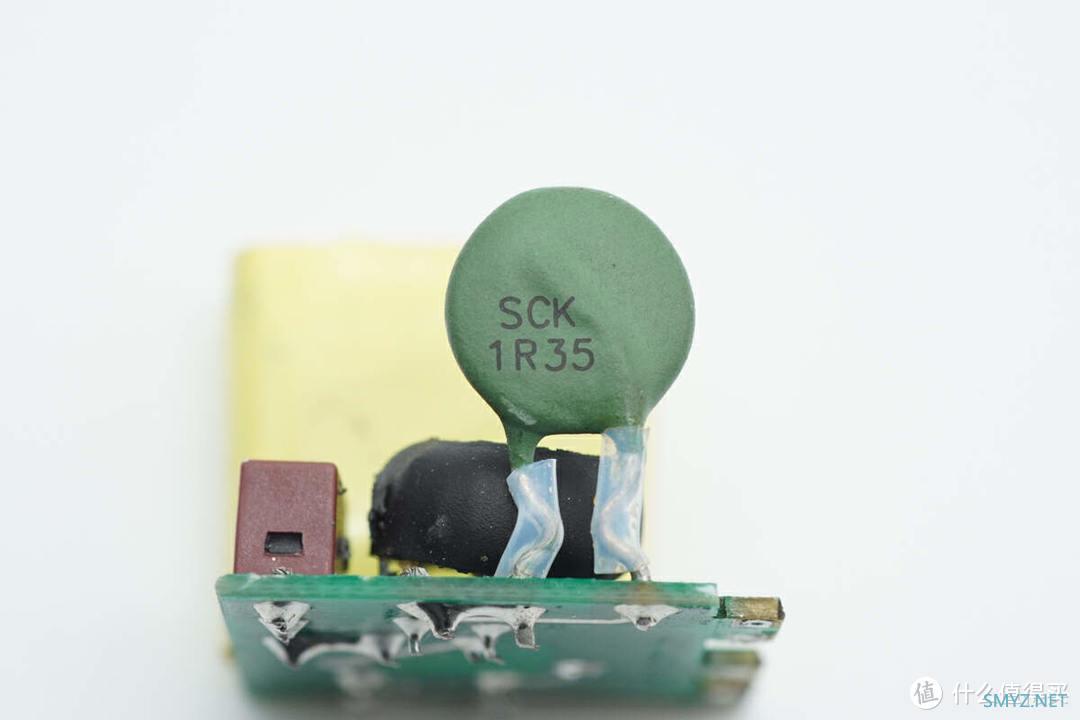

NTC热敏电阻用于抑制上电浪涌电流，焊脚套有绝缘管。

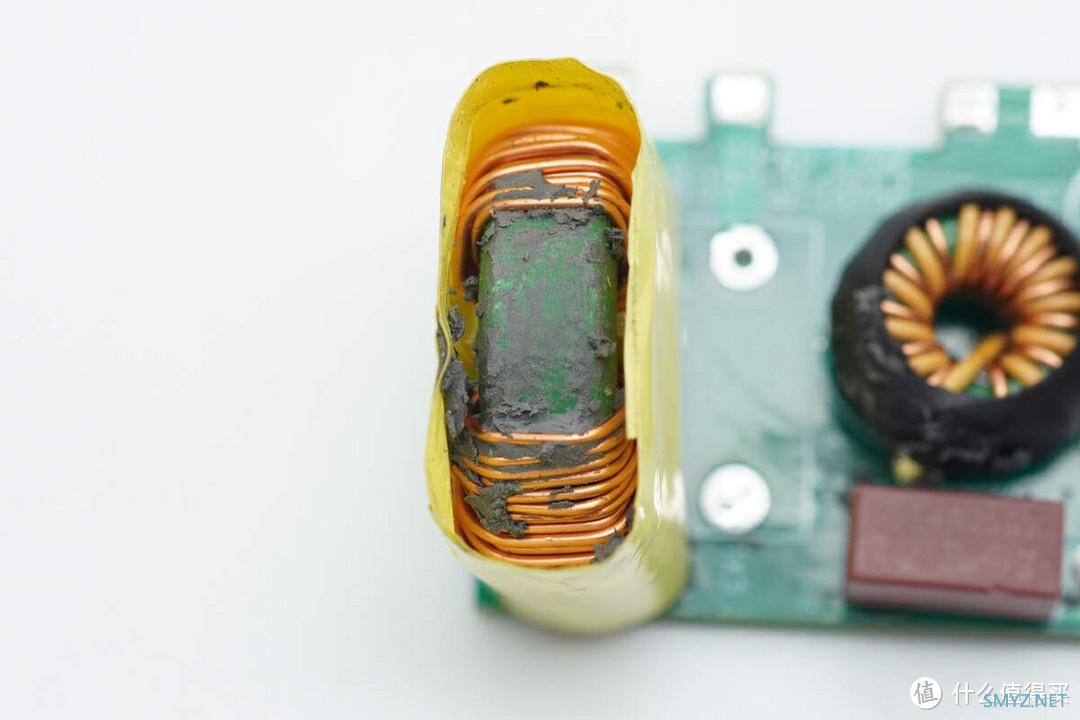

两级共模电感用于滤除EMI干扰，这颗采用漆包线和绝缘线绕制。

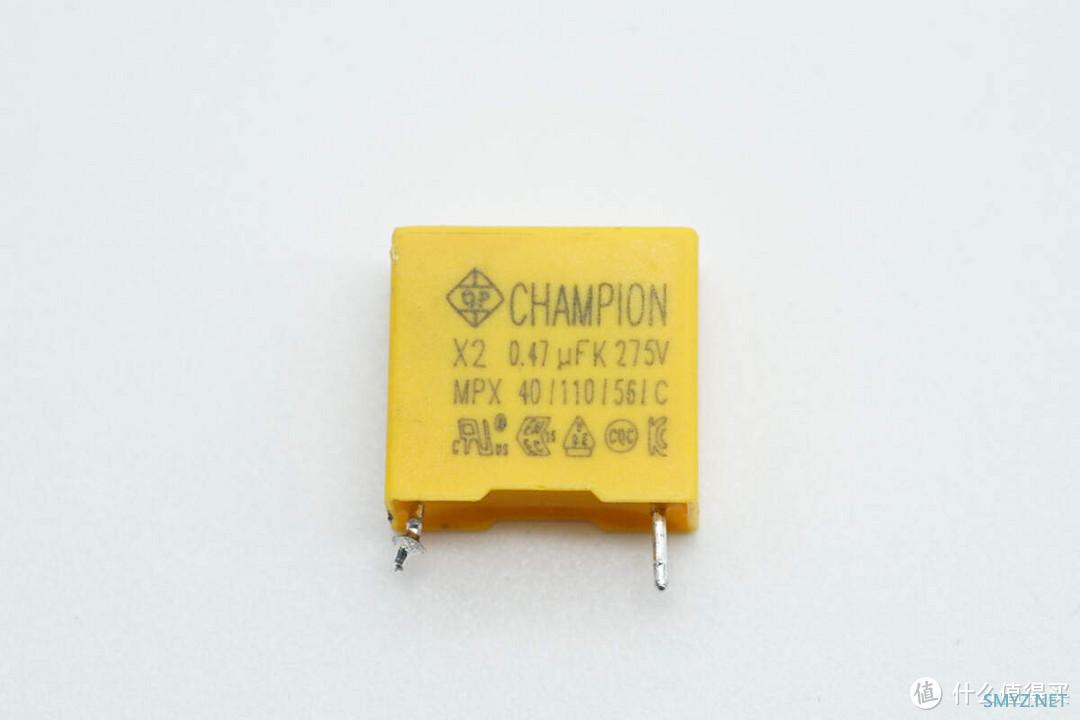

安规X2电容来自CHAMPION全鹏电子，规格为0.47μF。
另一颗共模电感特写。

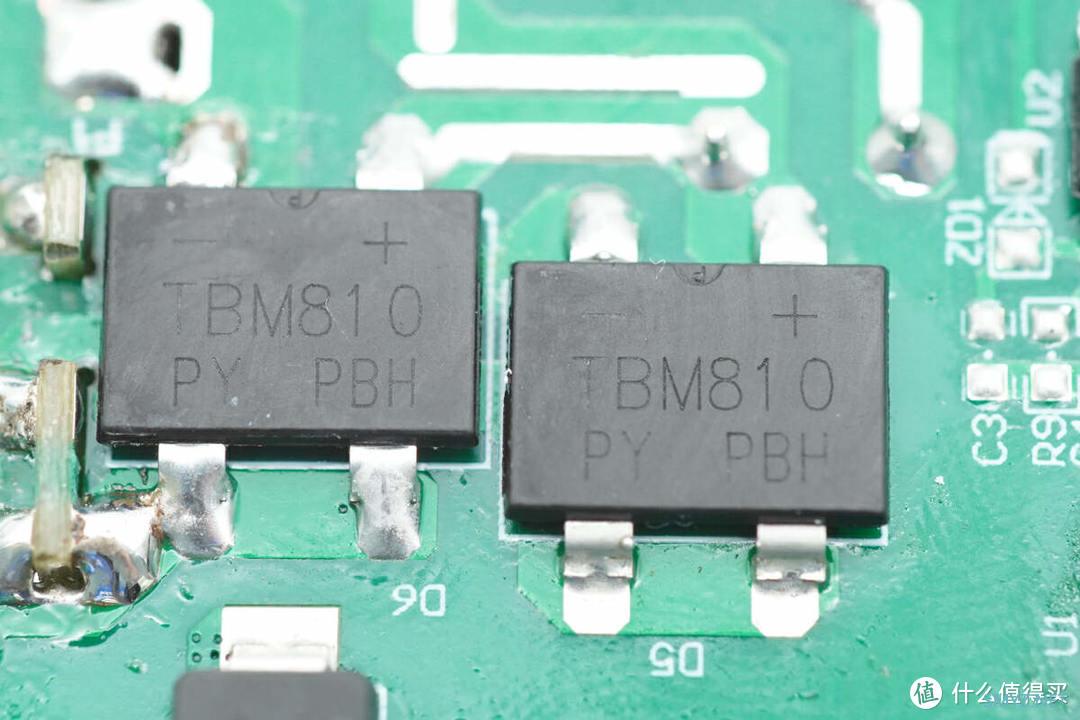

两颗整流桥来自PY平伟，型号TBM810，规格为8A1000V，采用TBM封装。

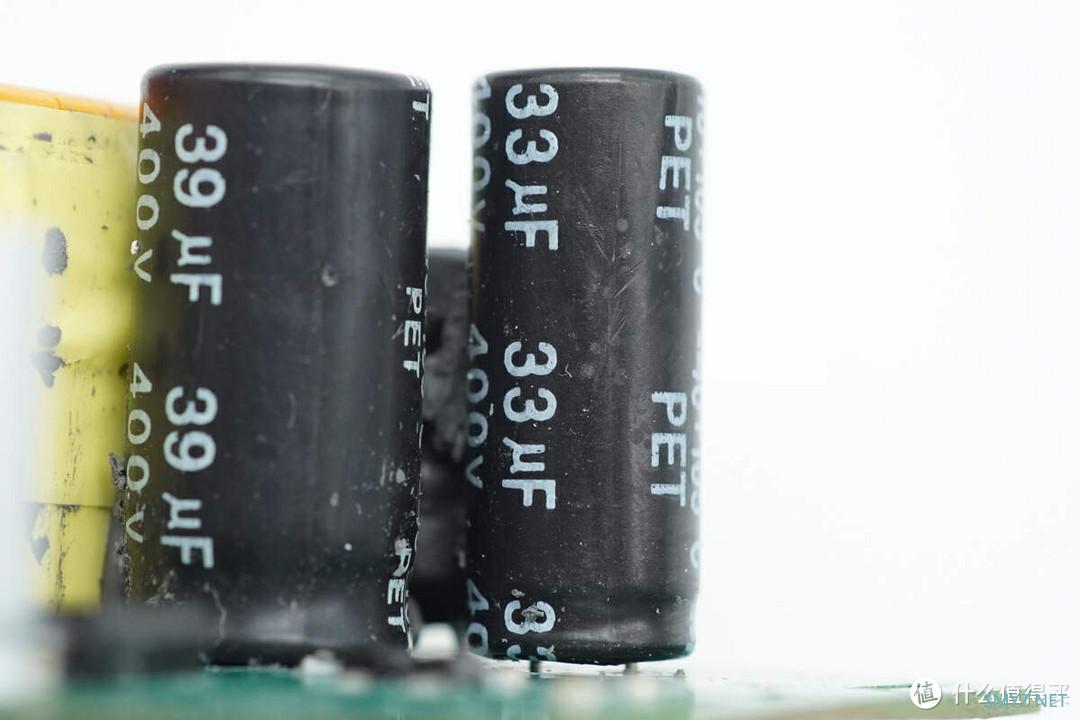

两颗高压滤波电解电容规格分别为400V39μF和400V33μF。

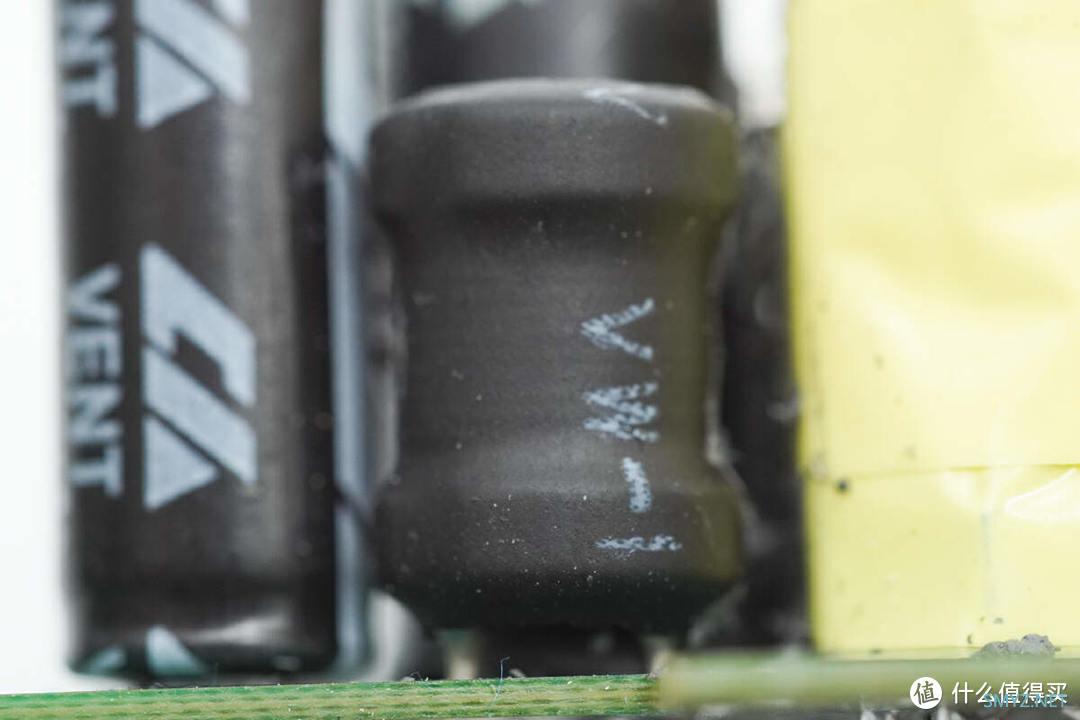

工字电感特写。

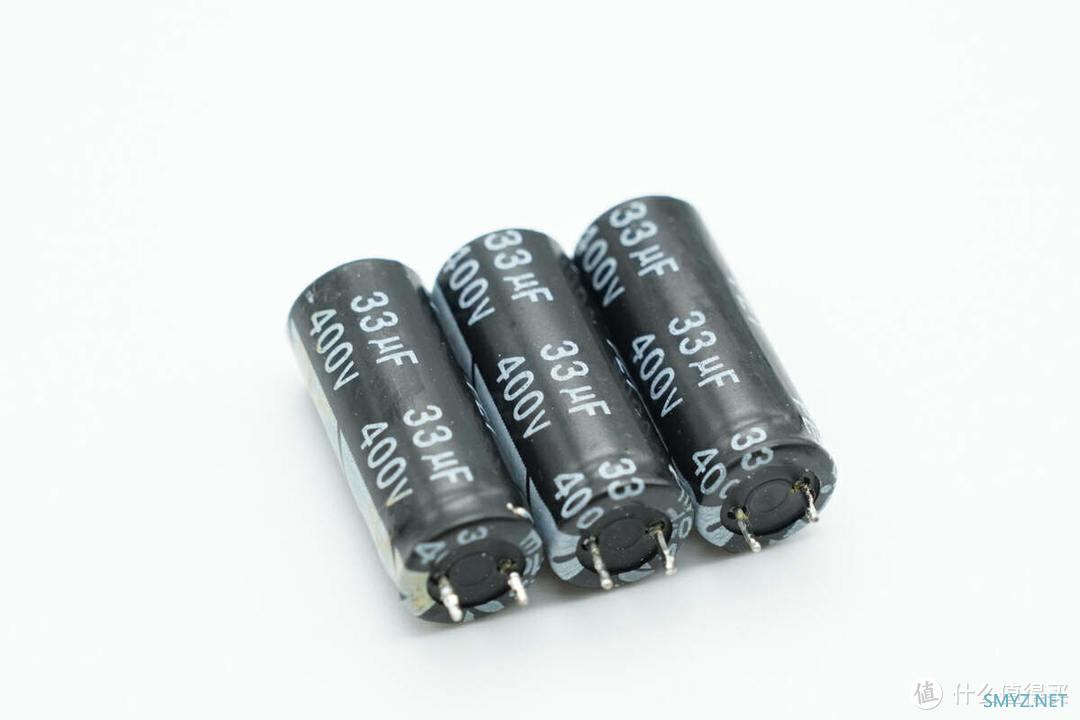

另外三颗高压滤波电解电容规格均为400V33μF。

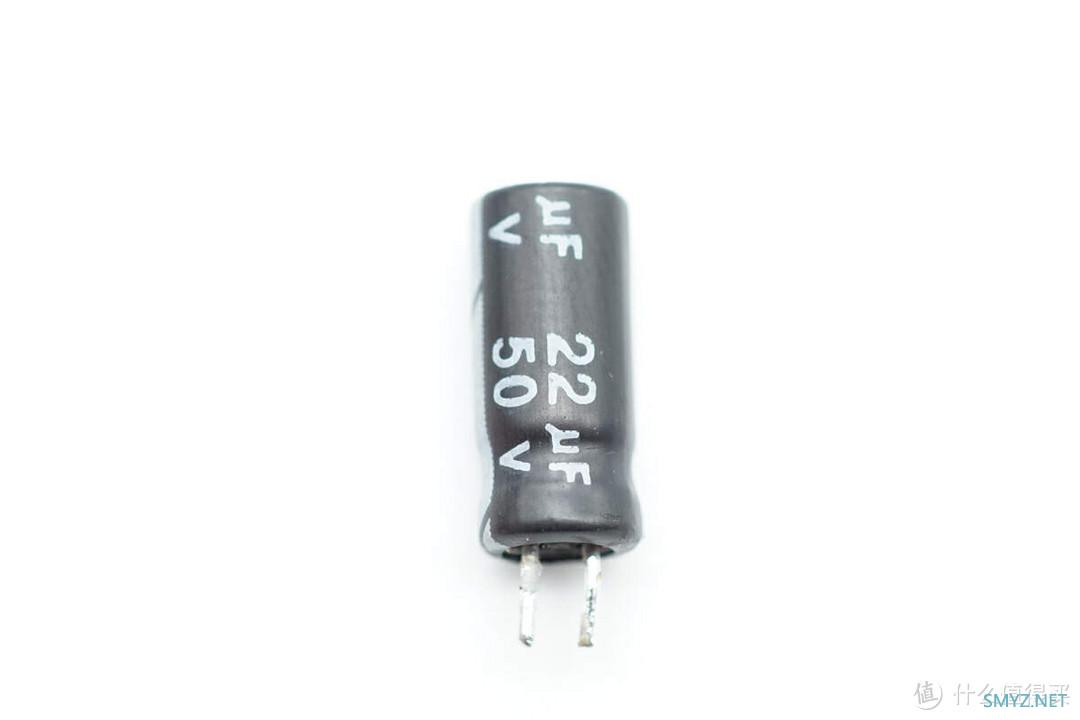

主控芯片供电电容规格为50V22μF。
板子一侧设有变压器。

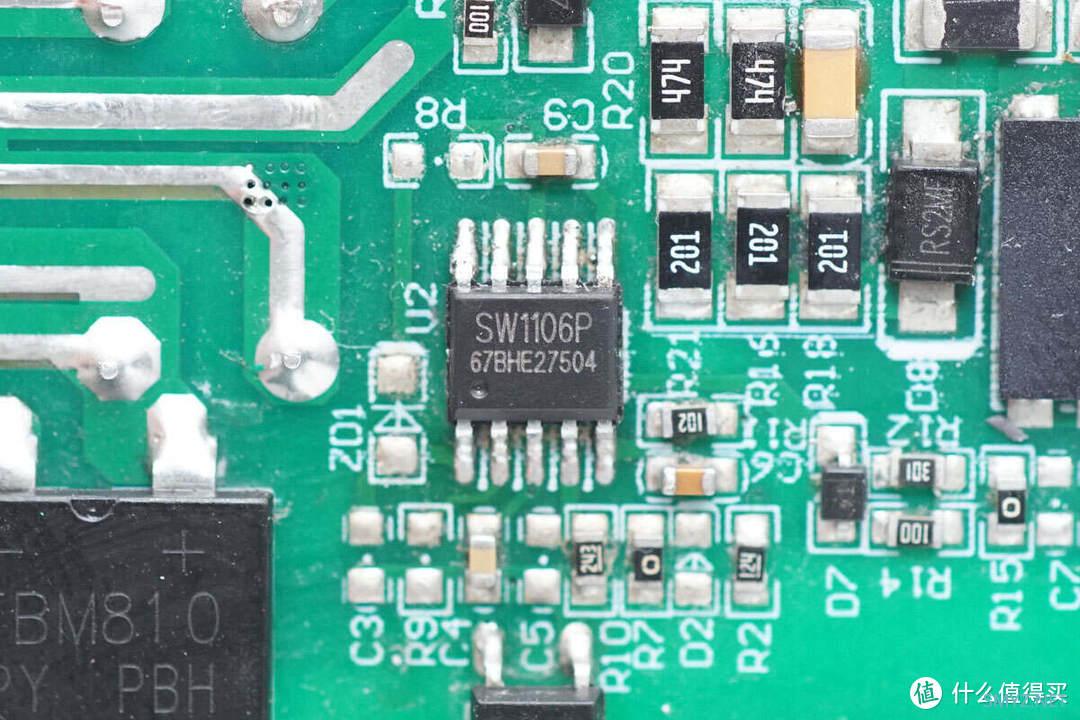

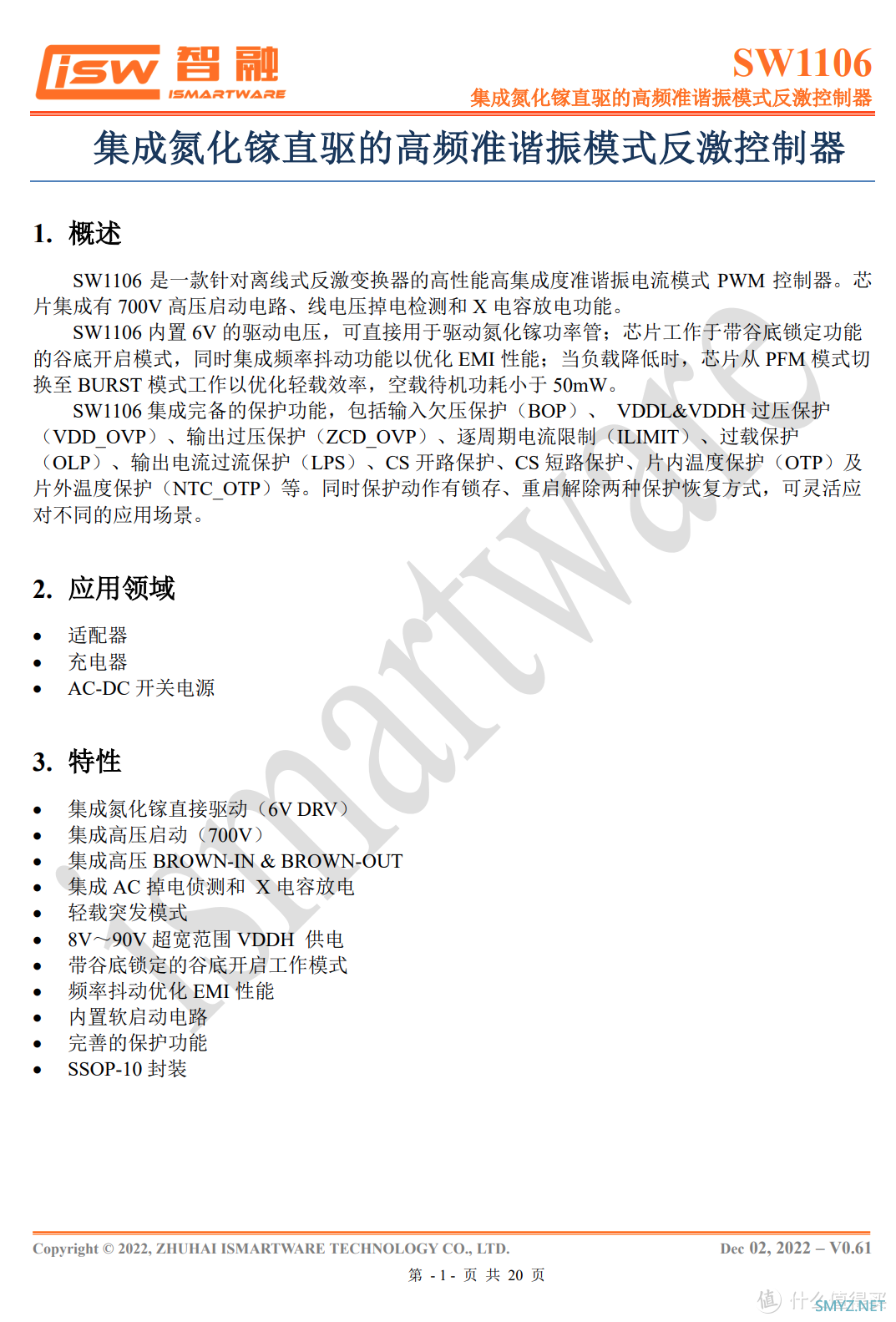

初级主控芯片来自智融科技，型号为SW1106，是一颗支持增强型氮化镓开关管直驱的高频反激准谐振控制器，芯片内部集成700V高压启动电路和X电容放电功能。芯片内部集成氮化镓驱动器，驱动电压为6V，可直接驱动增强型氮化镓开关管。
SW1106运行在带谷底锁定的谷底开启工作模式，并集成频率抖动功能以优化EMI性能，支持突发模式。供电采用双VDD供电设计，在输出电压USB PD宽输出场合降低控制器的功率损耗。
SW1106内部集成输入电压保护，供电过压保护，输出过压保护，逐周期电流限制，过载保护，输出过流保护，电流取样电阻开路和短路保护，芯片内置过热保护，支持外接热敏电阻进行器件过热保护，保护功能全面。
智融科技SW1106采用SSOP10封装，支持氮化镓快充，充电器以及开关电源应用，这颗初级控制器的推出，一方面实现了氮化镓控制器的国产化替代，另外一方面也丰富了智融在快充电源的产品线。
智融科技SW1106荣获中国 IC设计成就奖之年度最佳电源管理 IC，目前已量产出货，并获得倍思65W 1A1C氮化镓充电器、钜海65W 2C1A氮化镓充电器、鸿达顺65W 2A1C氮化镓充电器等产品采用。

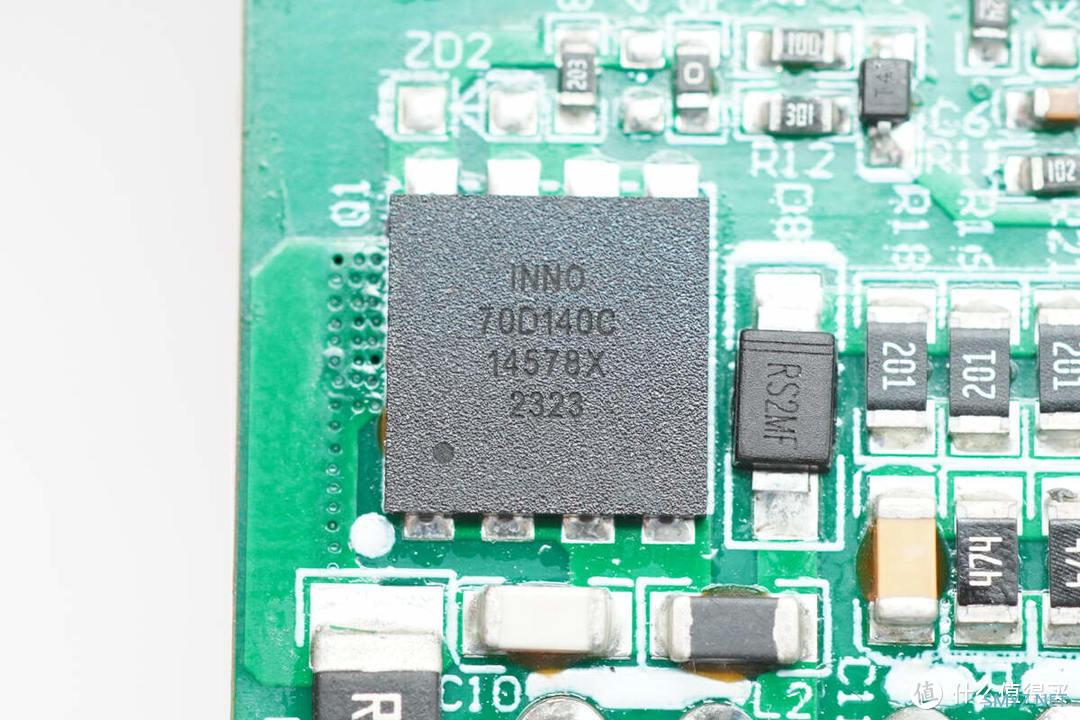

初级开关管来自英诺赛科，型号INN700D140C，是一颗耐压700V的增强型氮化镓开关管，导阻140mΩ，具备开尔文源极，采用DFN8*8封装。
英诺赛科氮化镓开关管具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。适用于图腾柱PFC，快充电源，高功率密度以及高能效开关电源应用。

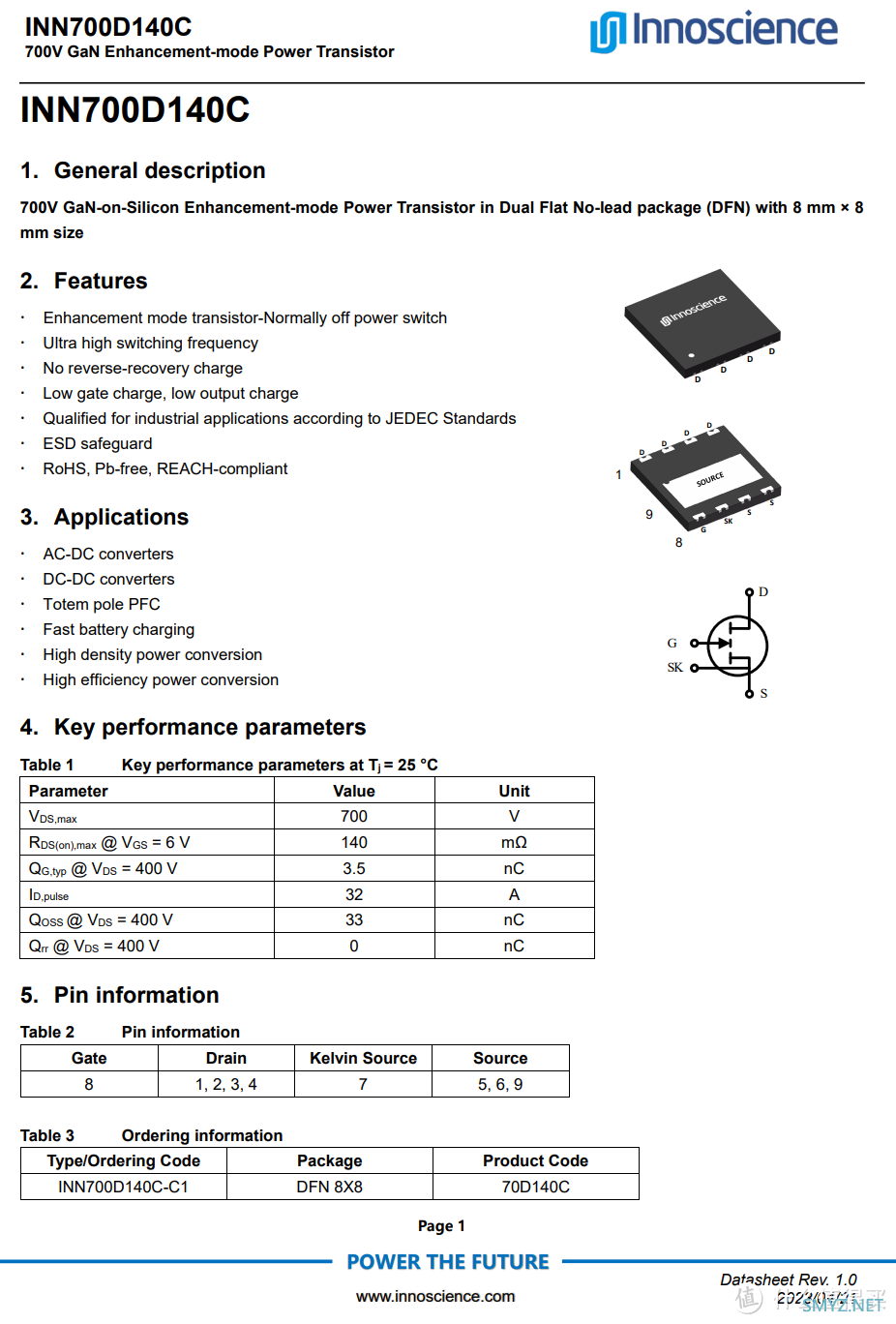

英诺赛科 INN700D140C 资料信息。
充电头网拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破6亿颗。

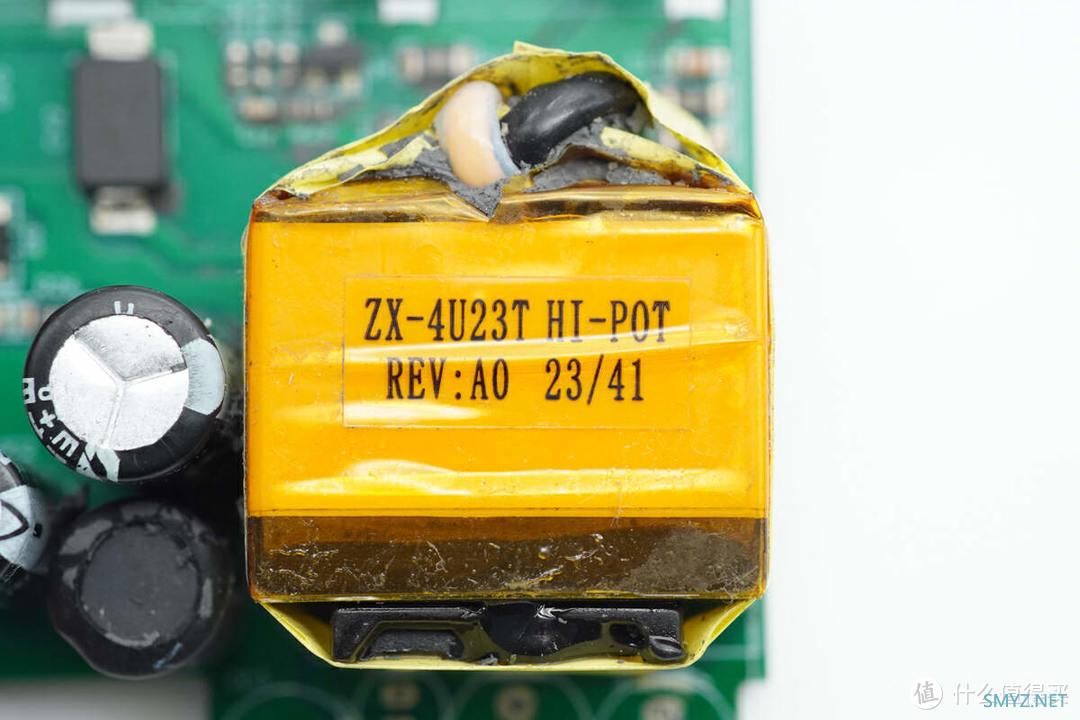

变压器特写。

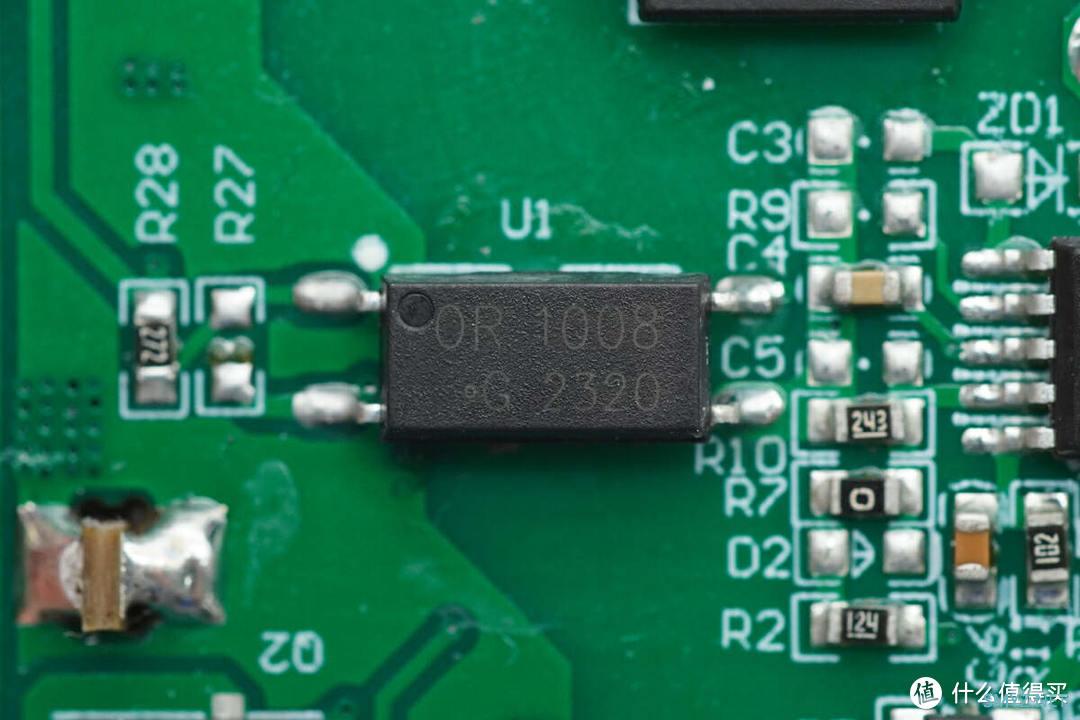

OR 1008光耦特写，用于输出电压反馈。

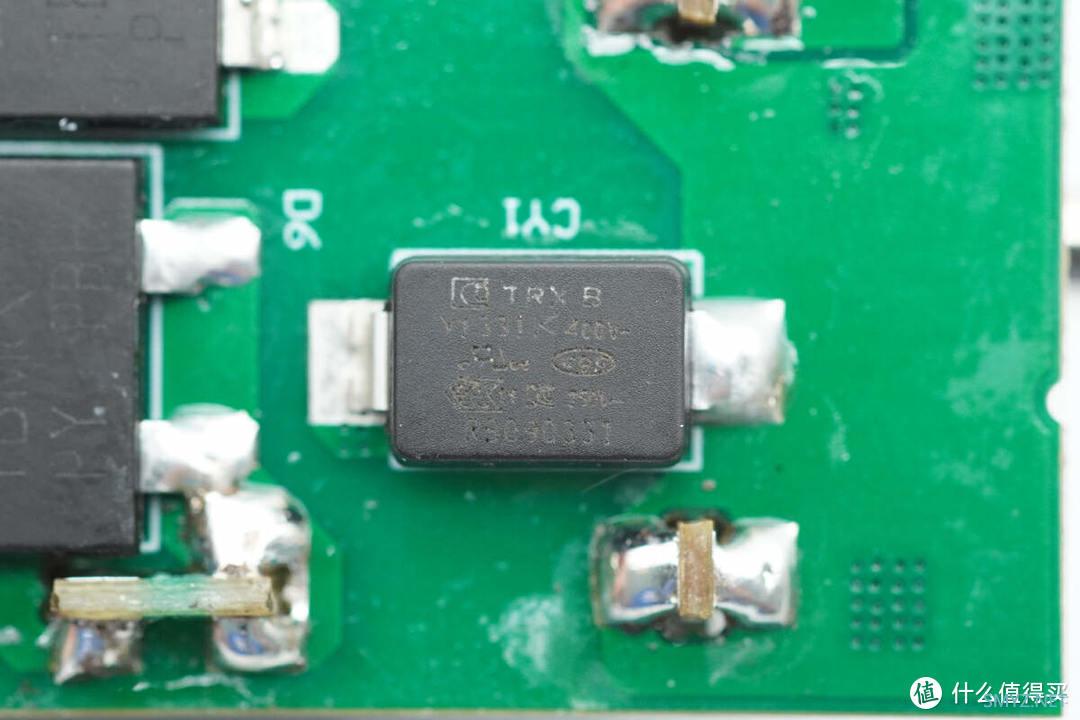

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号分别为TMY1331K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

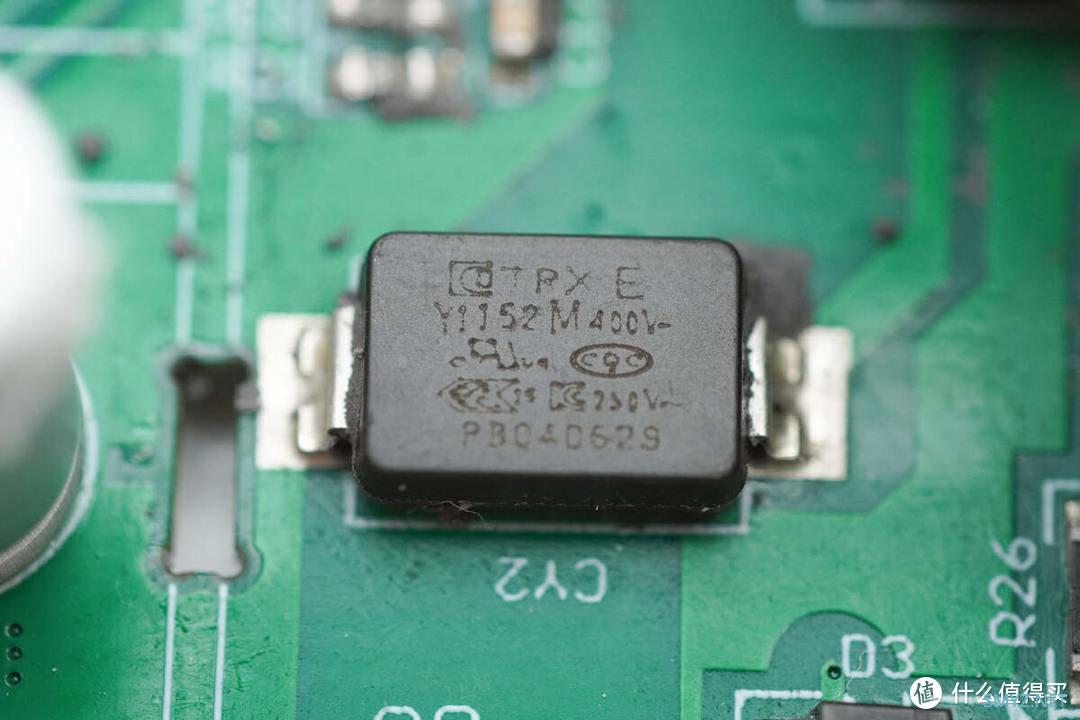

另一颗特锐祥贴片Y电容料号TMY1152M。

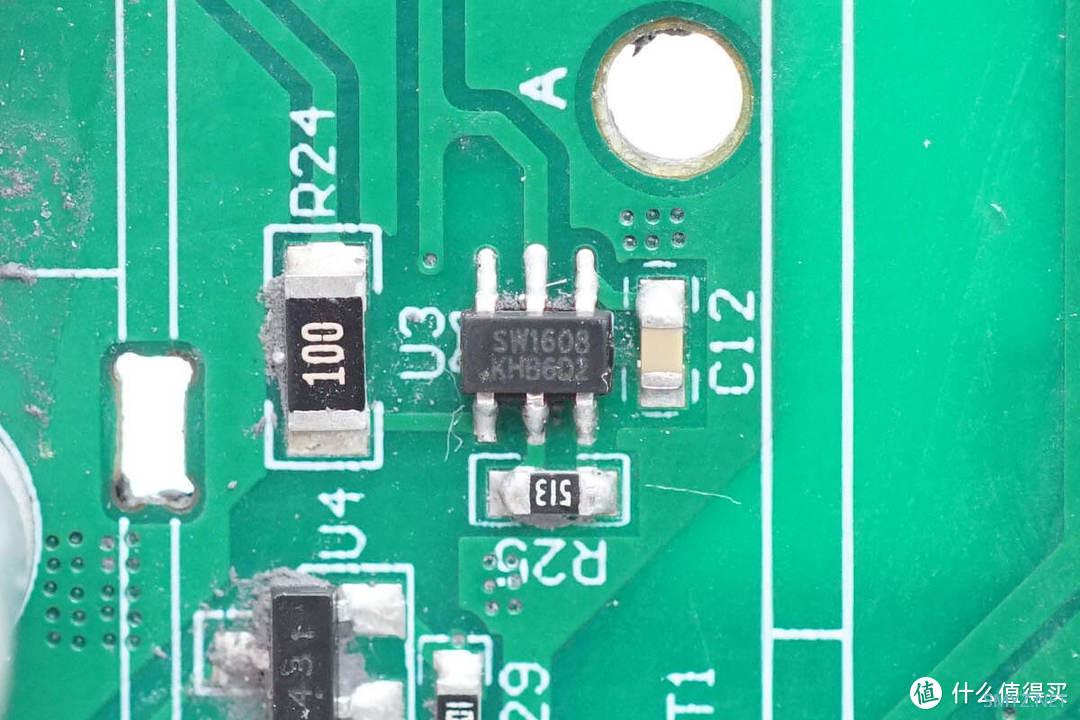

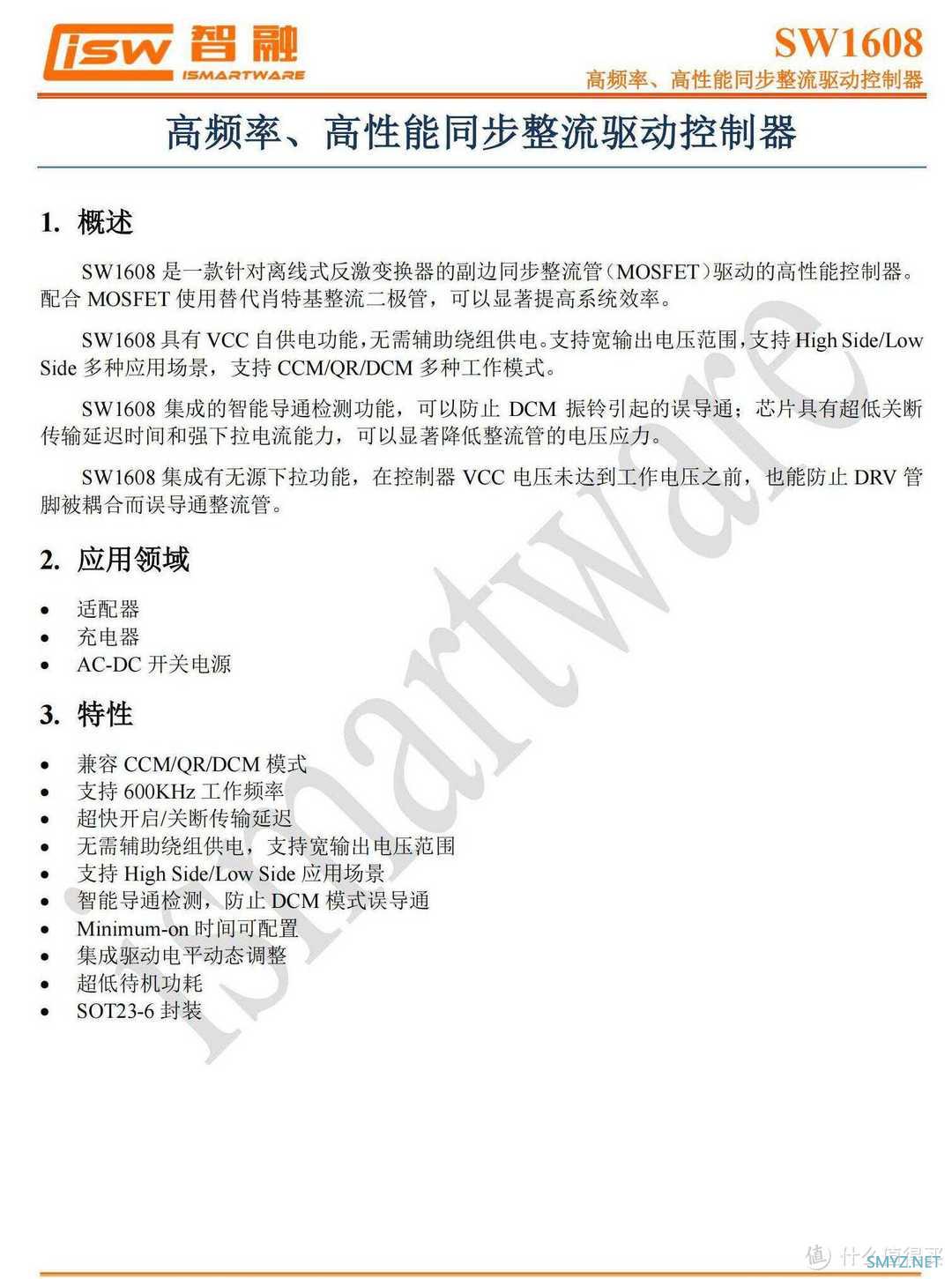

同步整流控制器采用智融科技SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围， 配合 MOSFET 使用替代肖特基整流二极管，可以显著提高系统效率。
SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。此外其内部集成智能导通检测功能，可以有效防止 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。
充电头网拆解了解到，智融科技SW1125/SW1106+SW1608氮化镓电源方案此前还被雅晶源65W 2C1A氮化镓充电器、喜微100W 3C1A超高性价比氮化镓快充、钜海65W 2C1A氮化镓充电器、鸿达顺65W三USB-C口氮化镓充电器等产品采用。

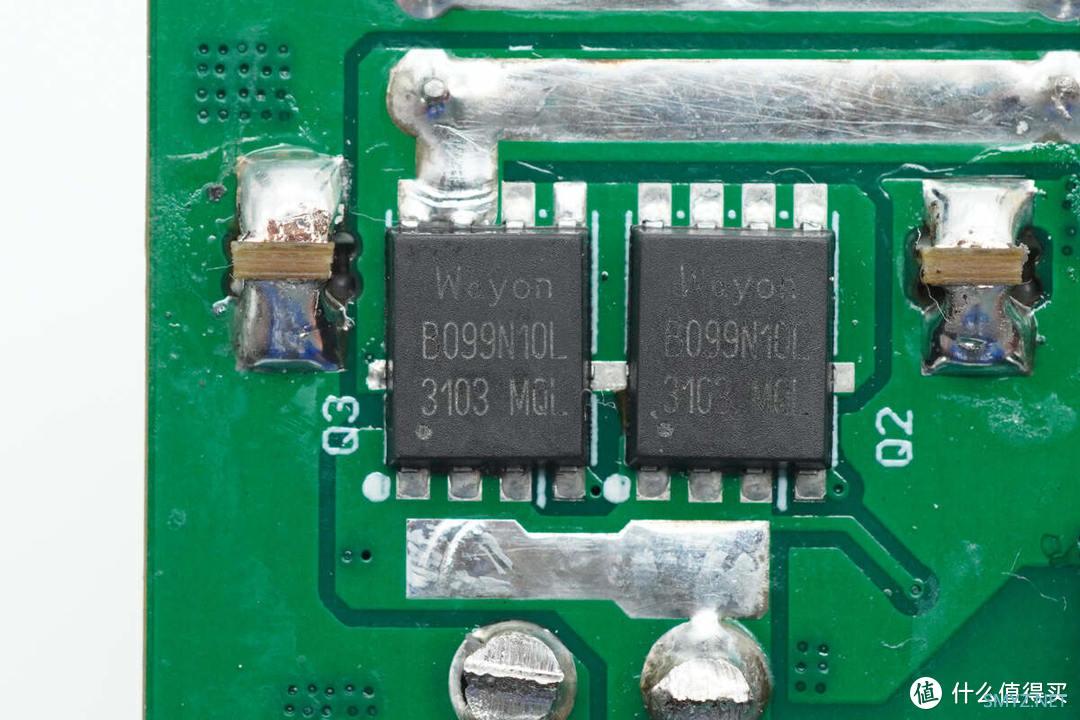

两颗同步整流管来自Wayon维安，型号WMB099N10LG2，NMOS管，耐压100V，导阻9.9mΩ，采用PDFN5060-8L封装。

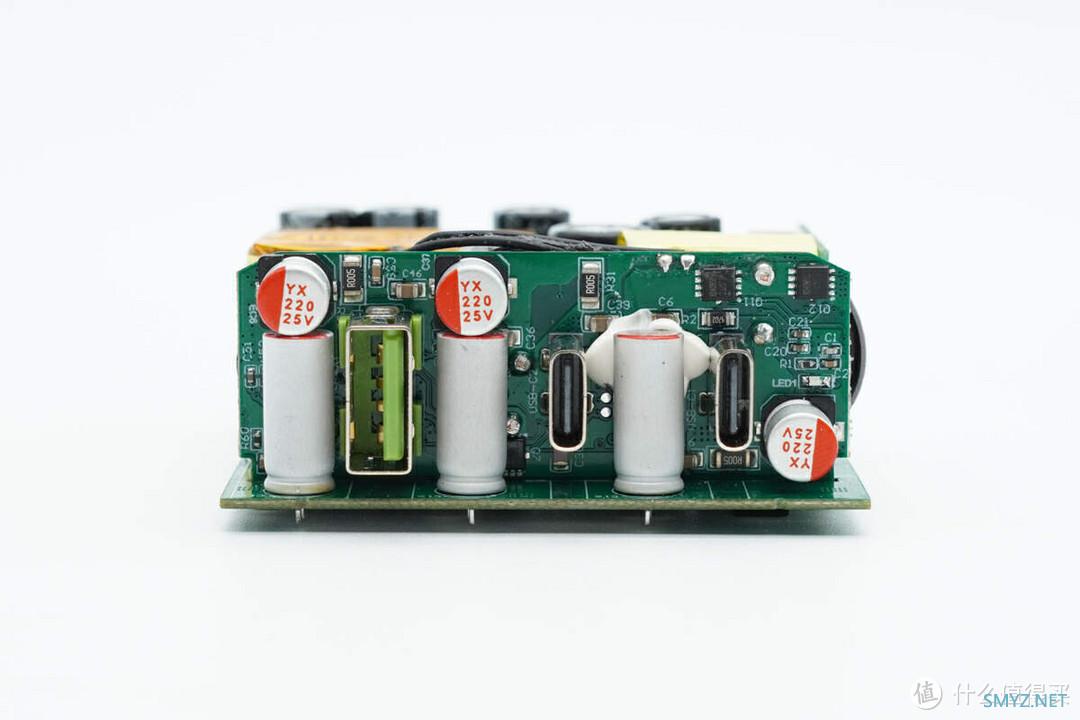

输出端不仅焊接小板，主板上还设有三颗滤波固态电容。

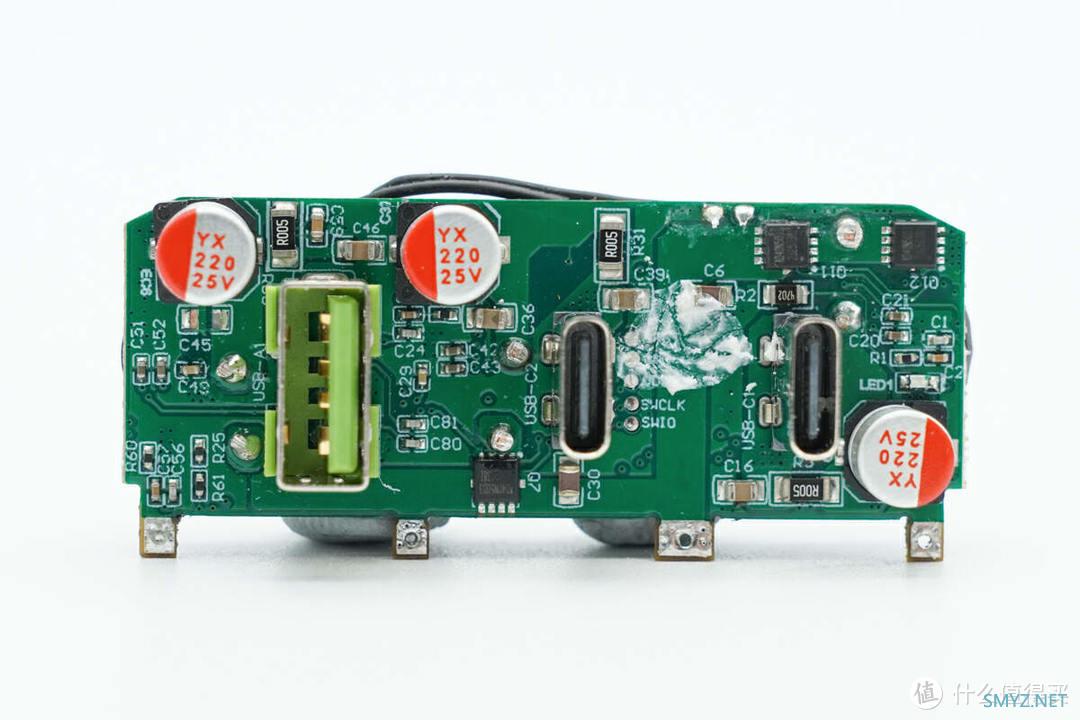

将小板拆下，正面设有设有三颗同步降压开关管以及三颗二次滤波固态电容。

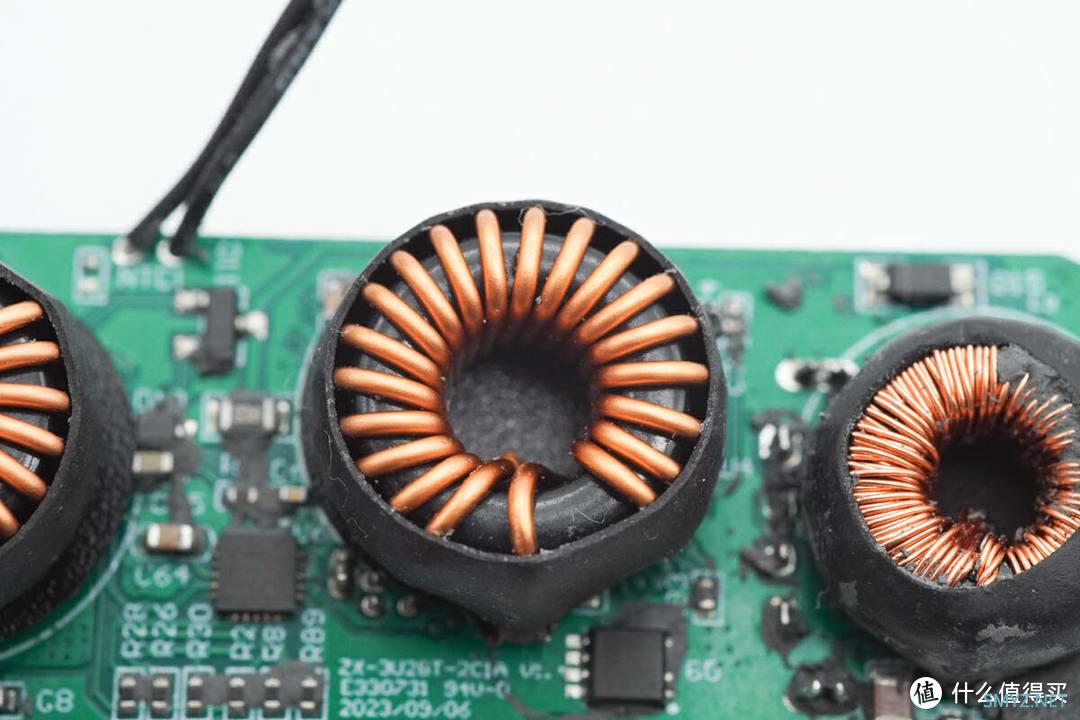

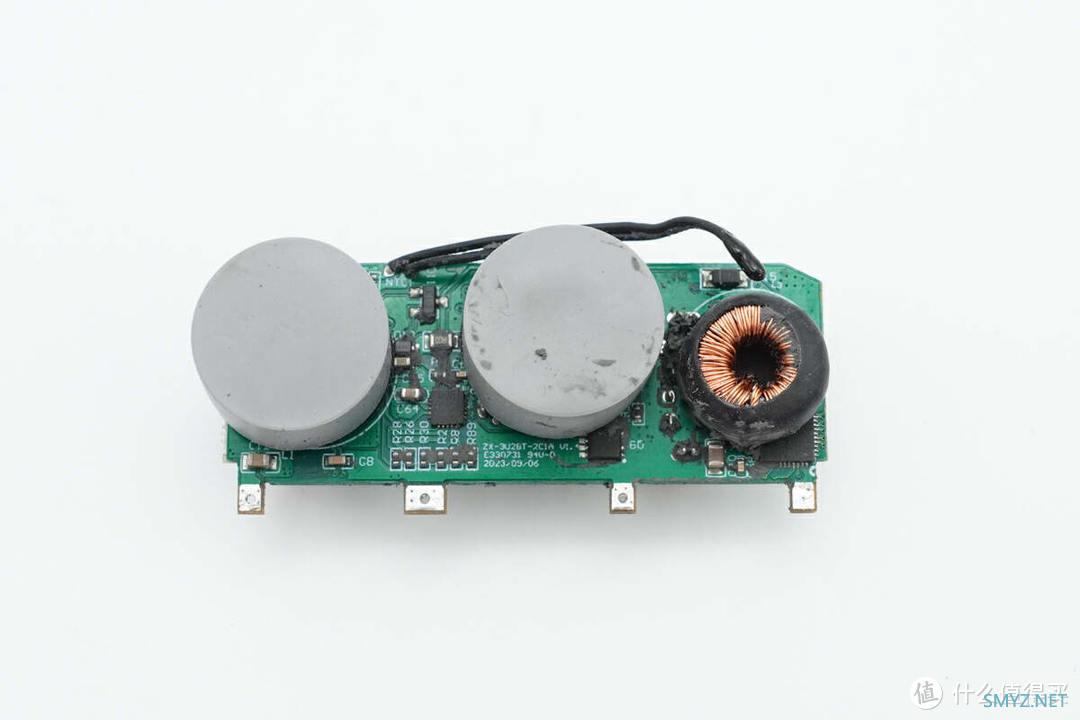

背面焊接热敏电阻以及三颗降压电感，其中两颗降压电感套有胶套保护。

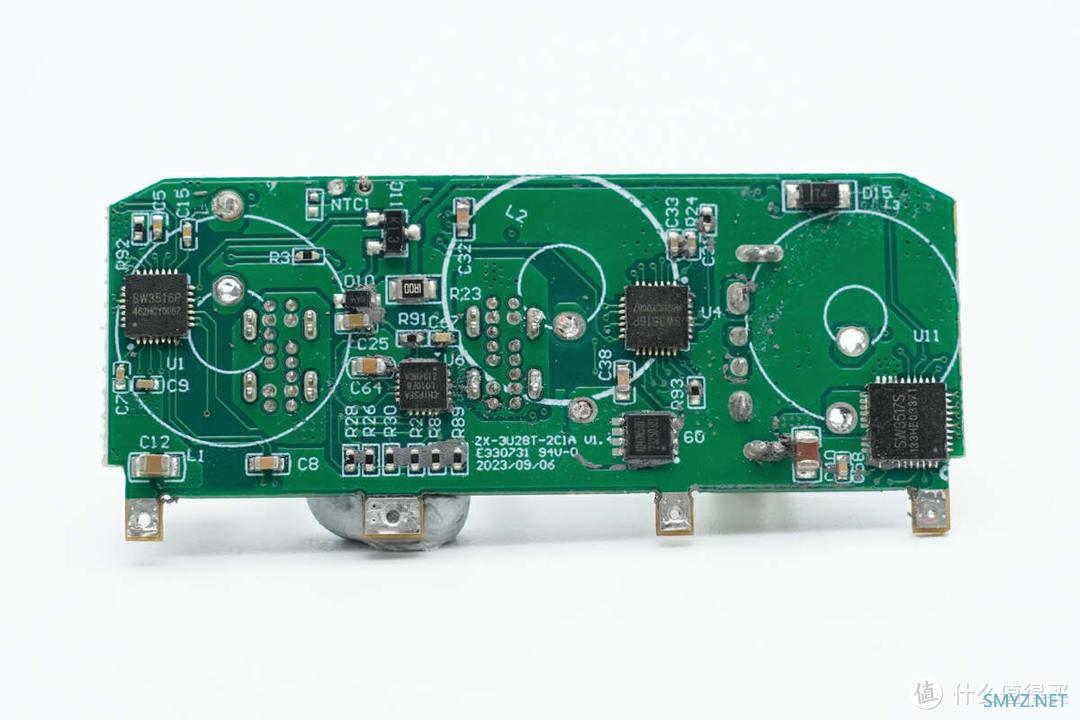

将电感拆掉，小板背面设有三颗降压协议IC、同步降压开关管以及MCU。

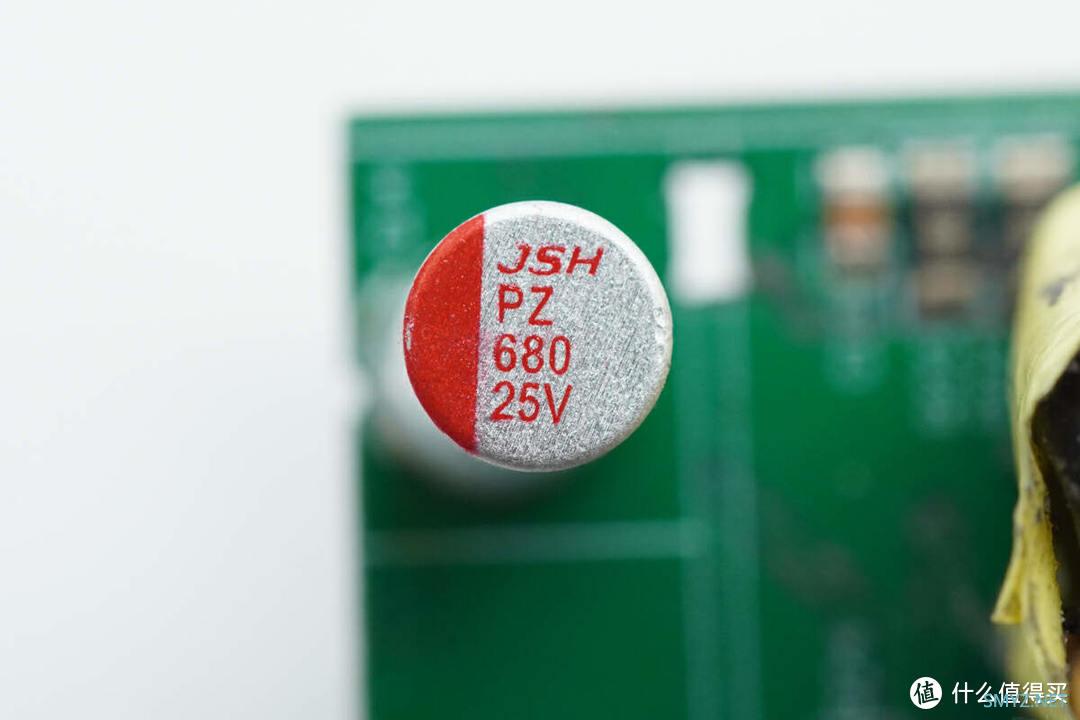

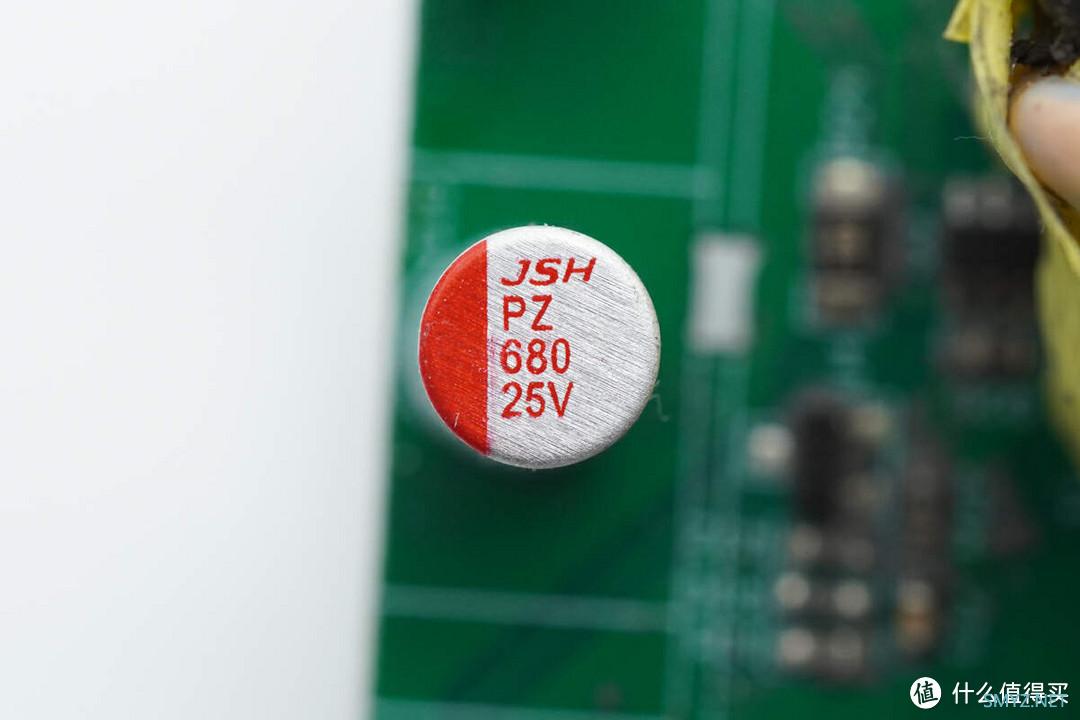

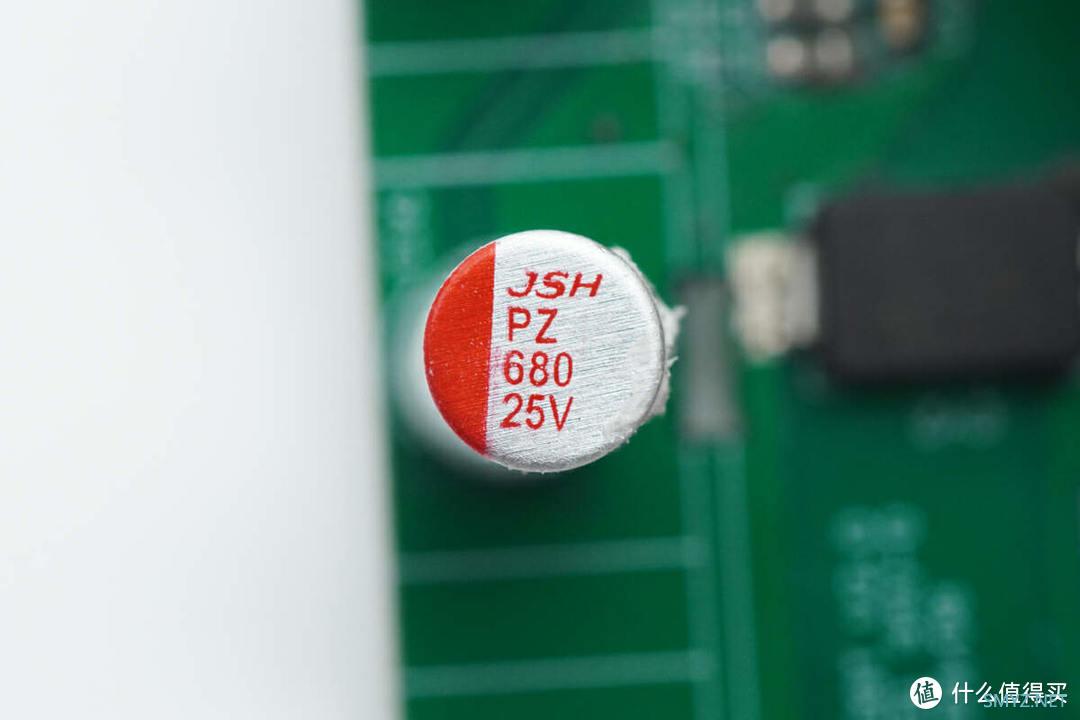

主板上三颗固态滤波电容均来自JSH万京源，规格都是25V680μF。
第二颗特写。
第三颗特写，也是相同品牌和规格。

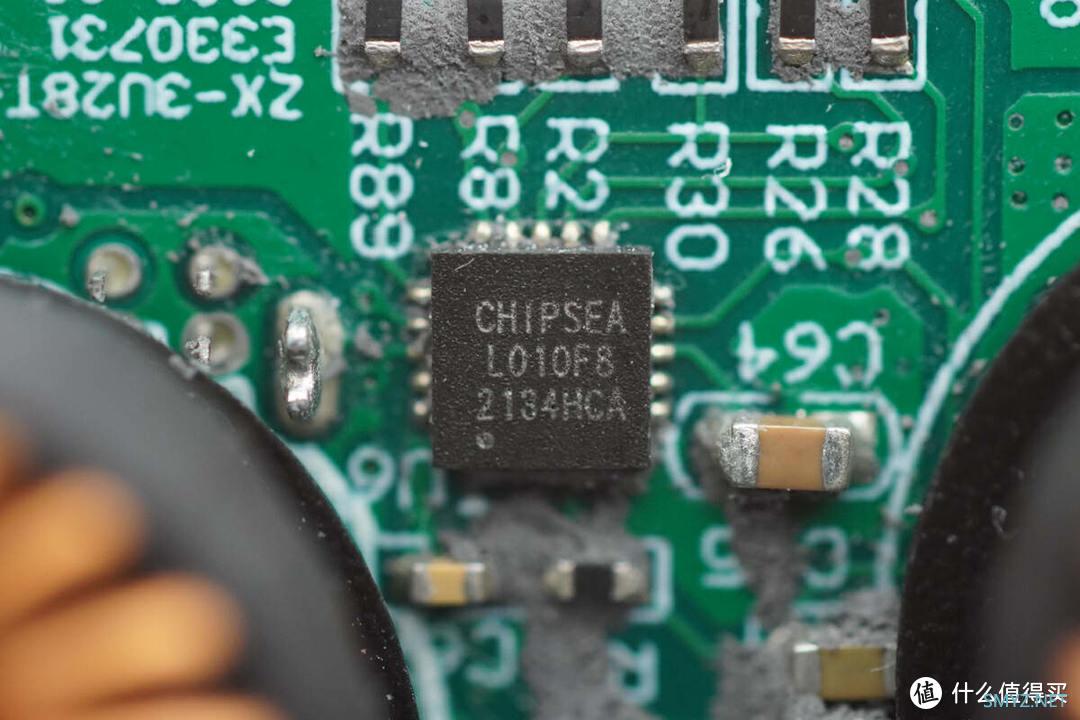

丝印L010F8的MCU，来自芯海科技，用于端口输出功率分配。

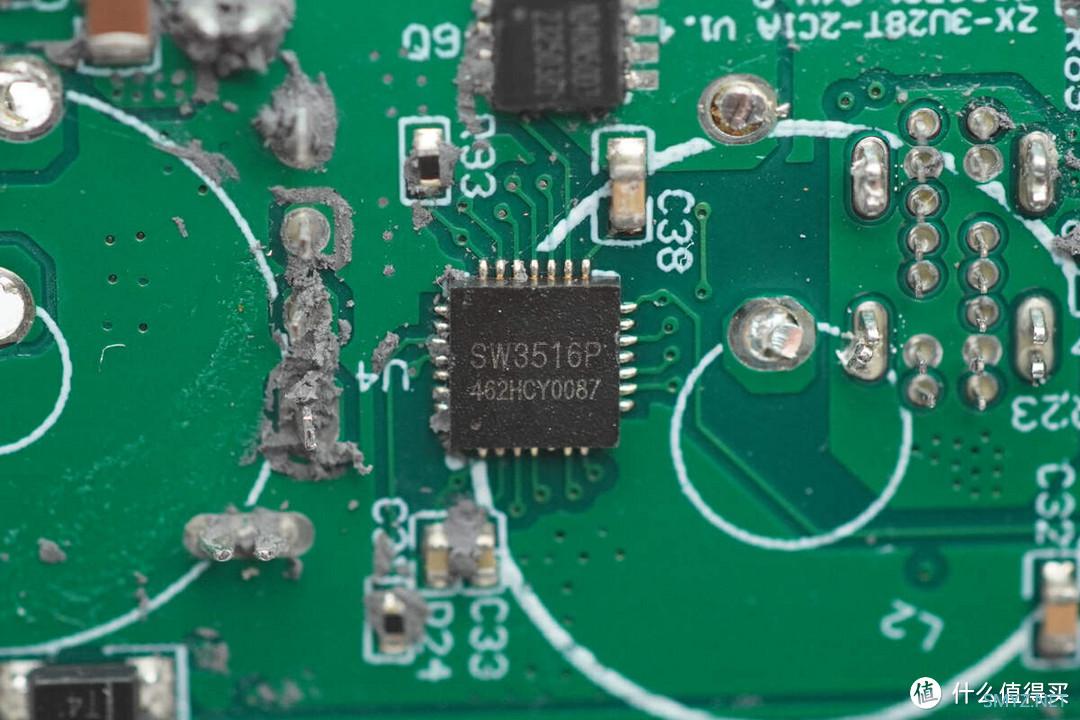

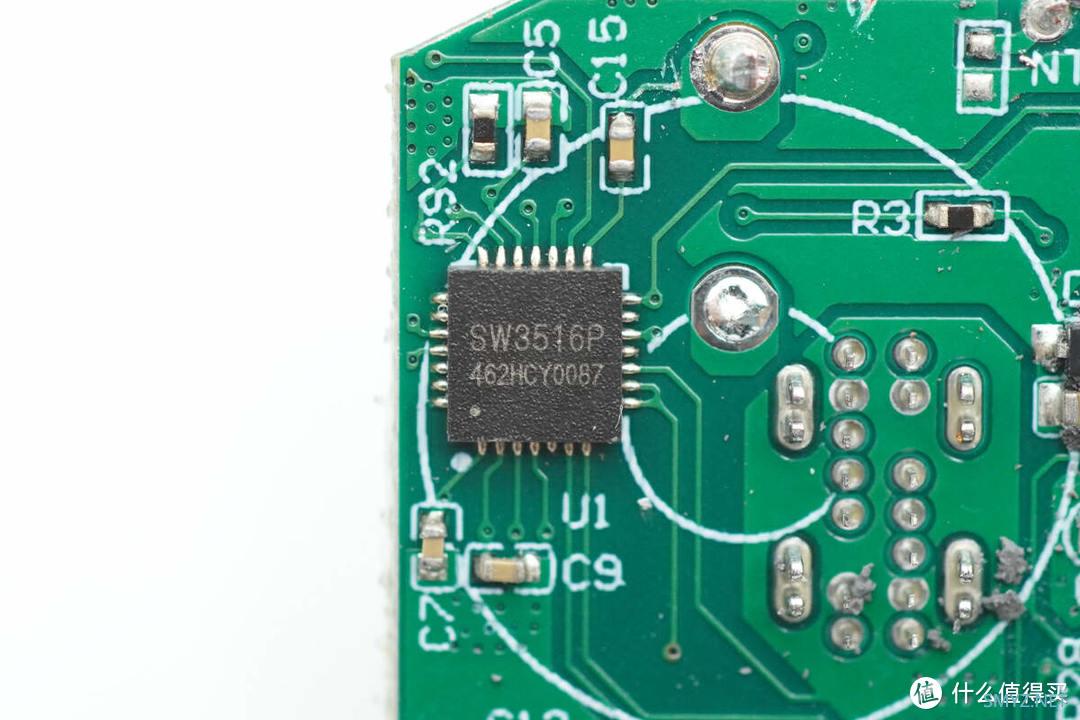

USB-C1口降压协议IC采用智融科技SW3516P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融科技SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

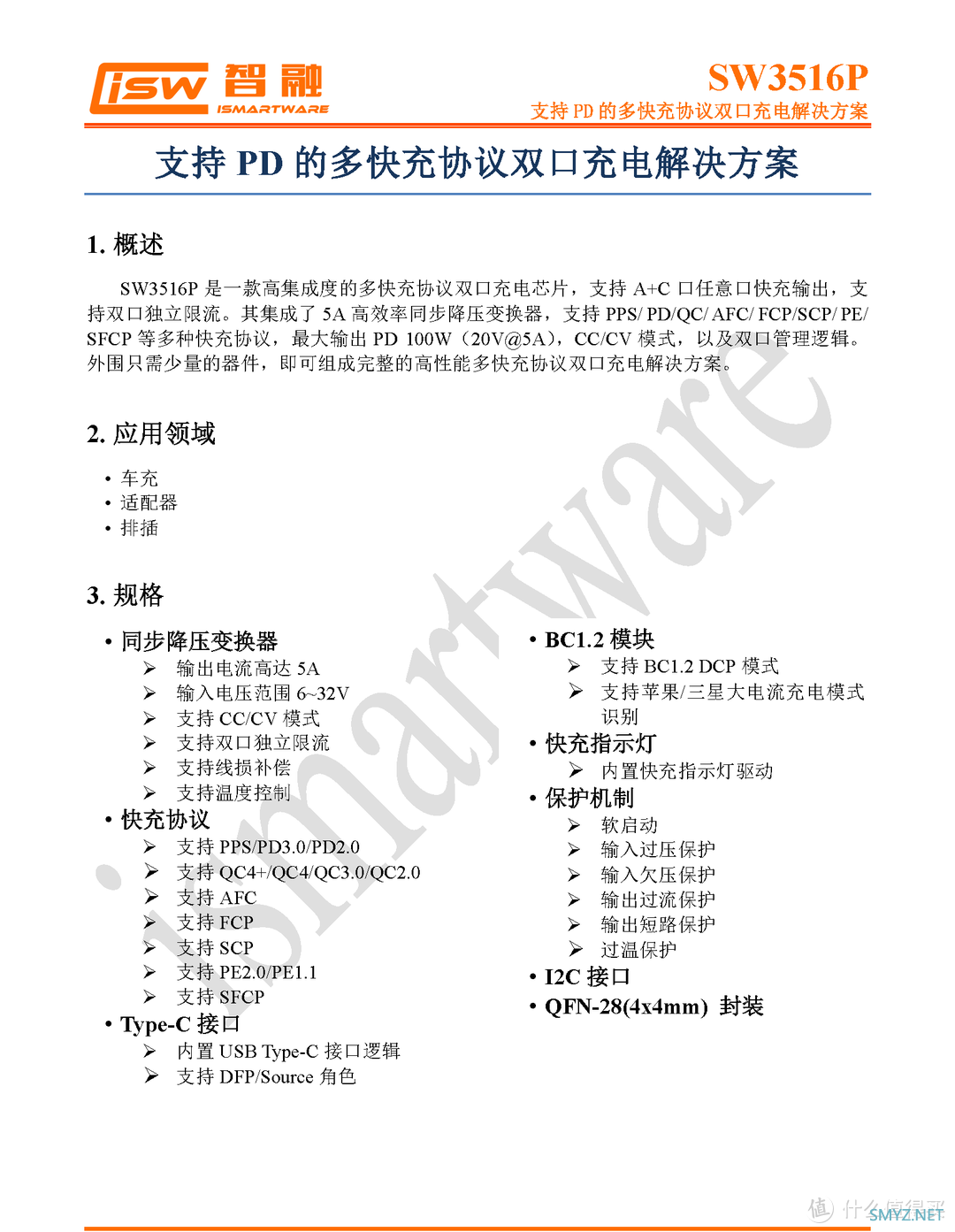

智融科技 SW3516P 详细资料。
充电头网通过拆解了解到，智融科技 SW3516P 此前还被闪极100W 3C1A氮化镓充电器、公牛67W 3C1A山峰安全快充插座、魅族PANDAER 67W 2C1A氮化镓变速箱潮充、绿联MFM认证100W二合一氮化镓充电站等产品采用，芯片性能质量获客户一致认可。

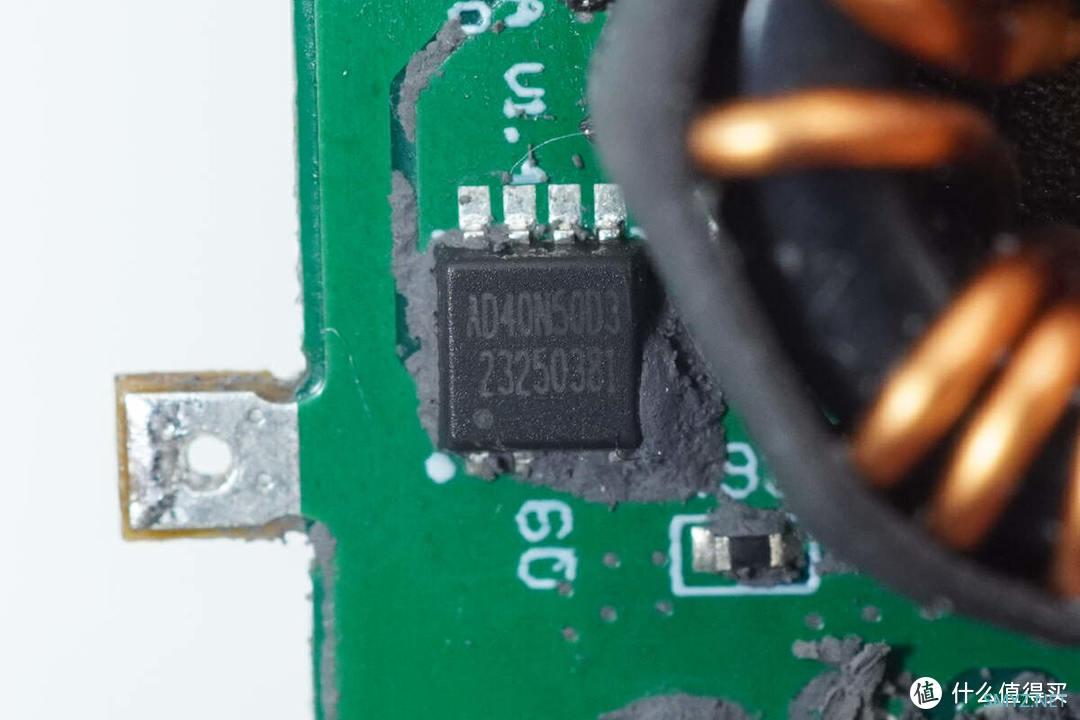

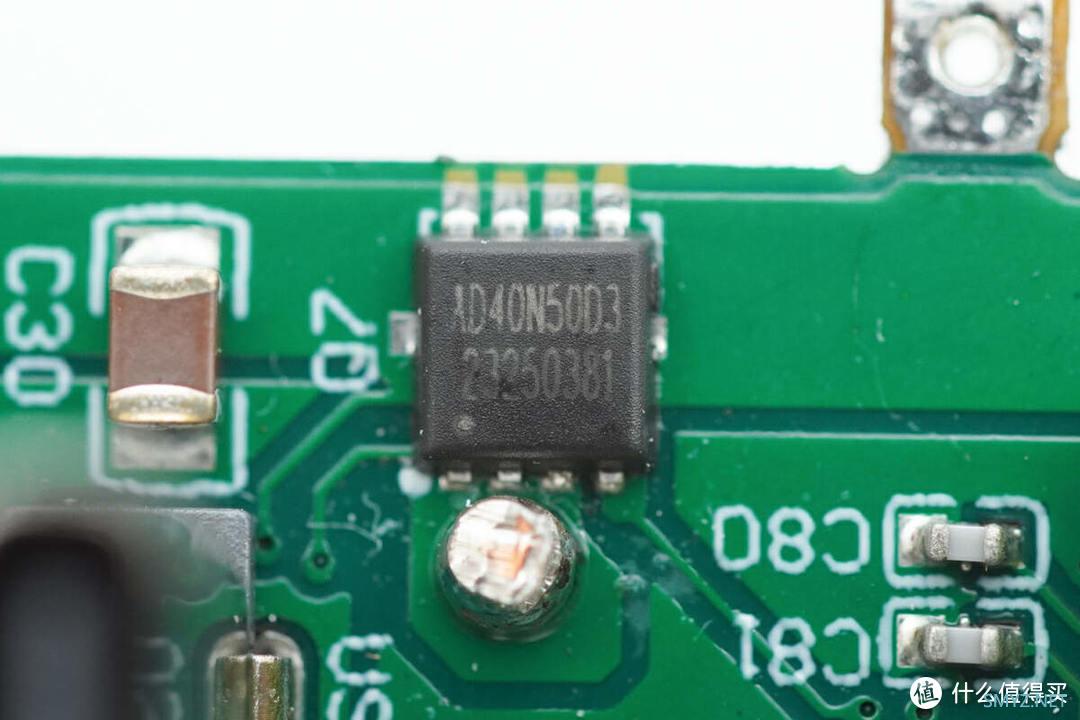

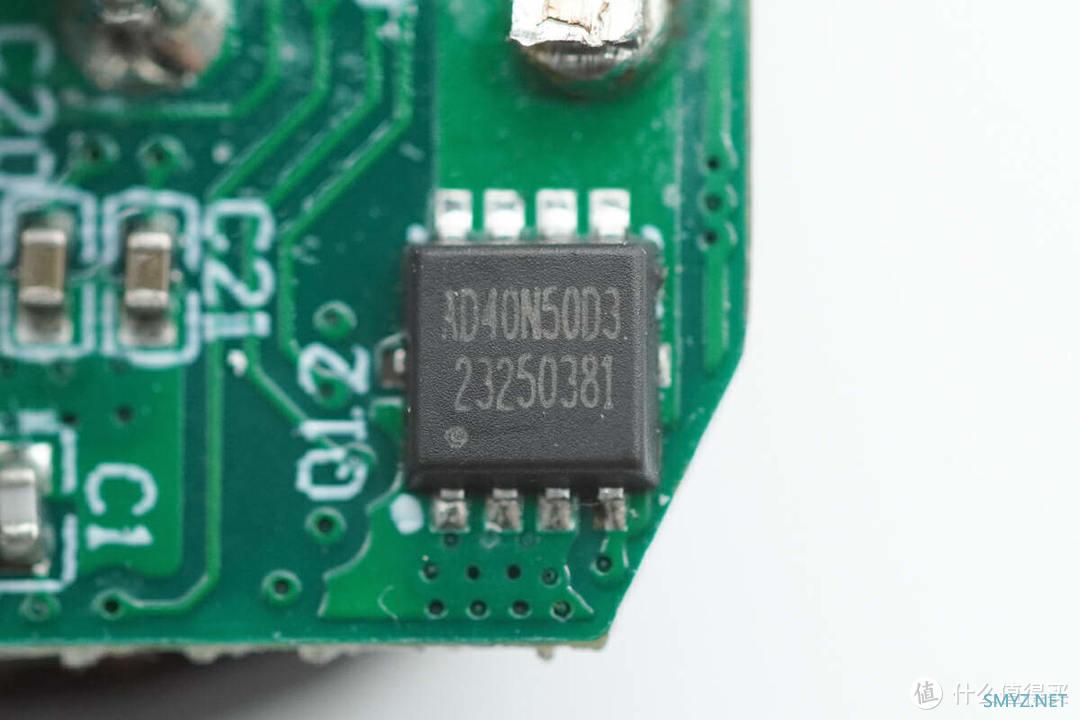

与智融科技SW3516P搭配的两颗同步降压开关管来自砹德曼，型号AD40N50D3，NMOS，耐压40V，采用PPAK3*3封装。

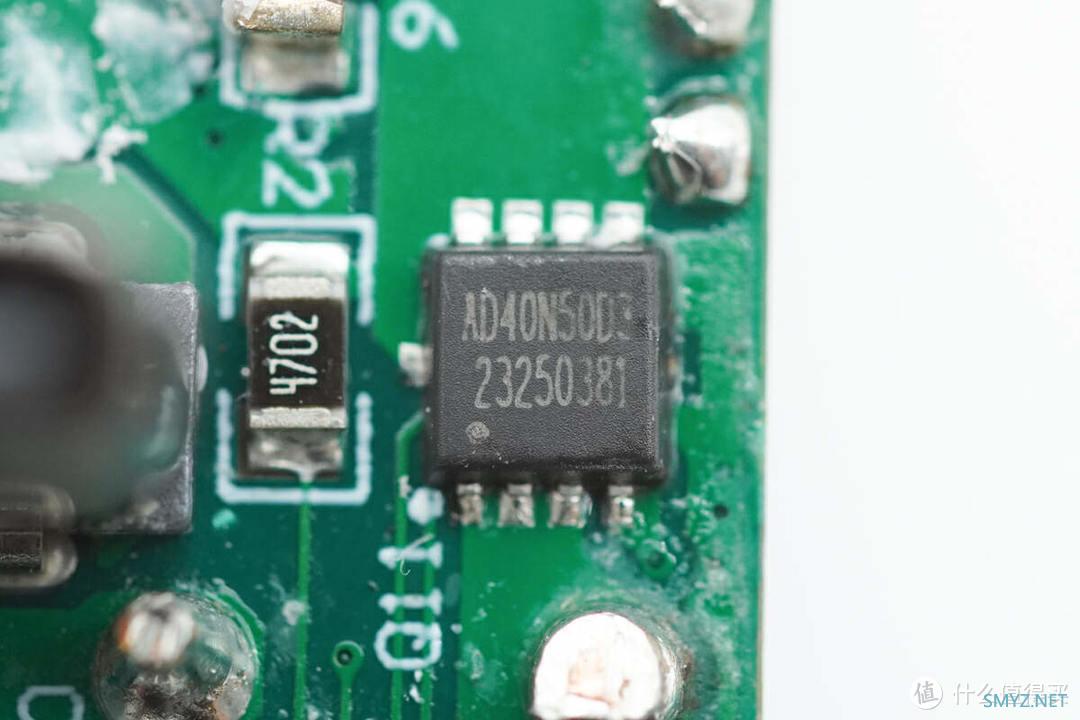

另一颗砹德曼AD40N50D3同步降压开关管特写。

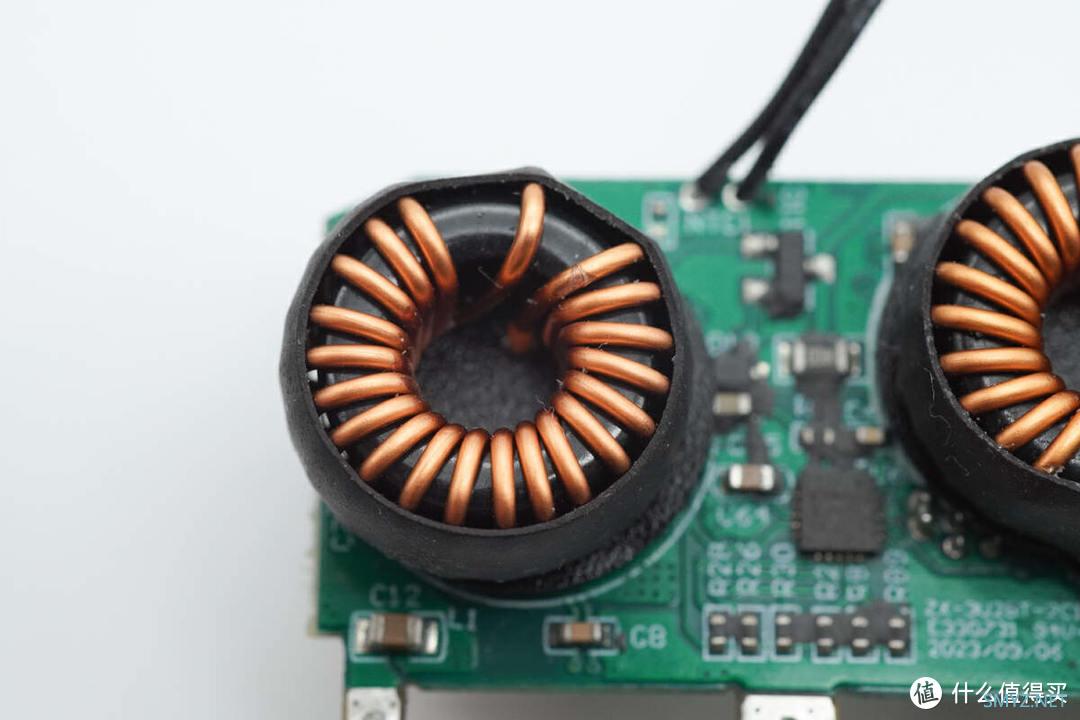

降压电感特写，外套绝缘管。

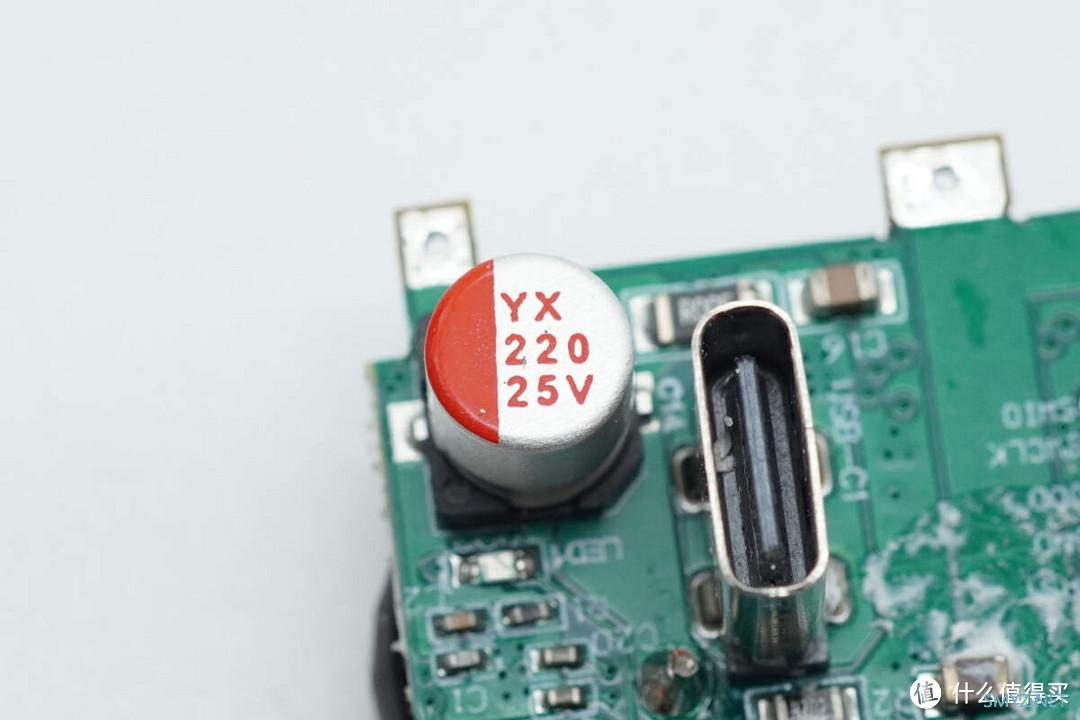

降压输出滤波固态电容来自福建云星电子，规格为25V220μF。
USB-C2口降压协议IC也是采用智融科技SW3516P。
同样搭配的两颗同步降压开关管也是采用砹德曼AD40N50D3。
另一颗砹德曼AD40N50D3特写。

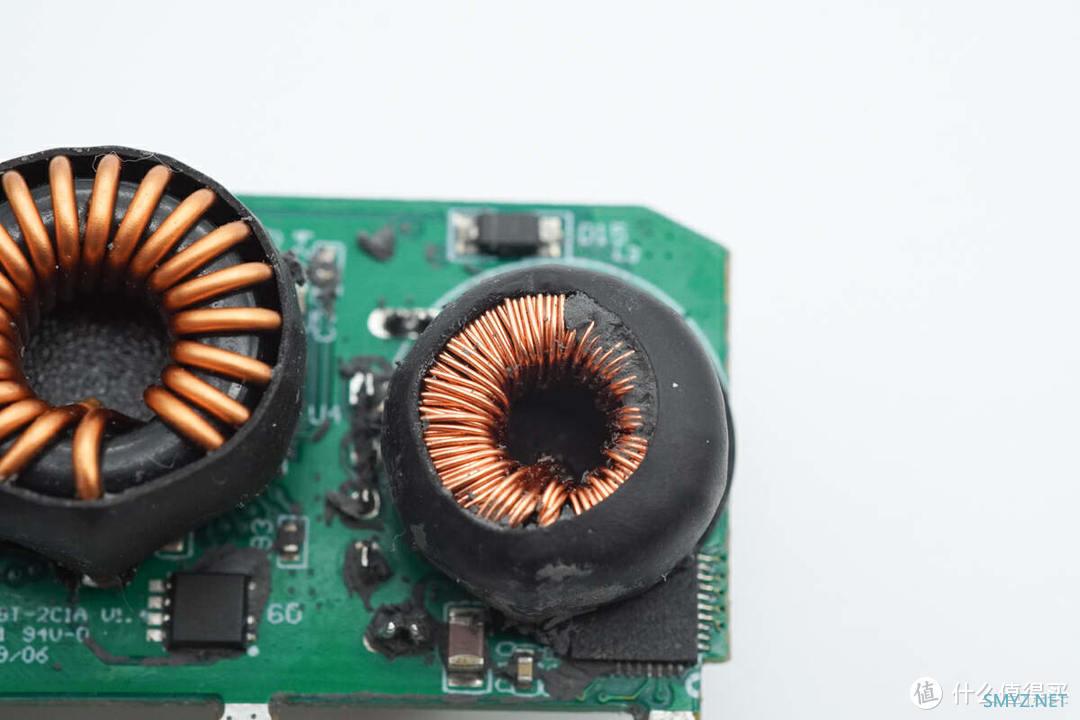

搭配的降压电感特写。

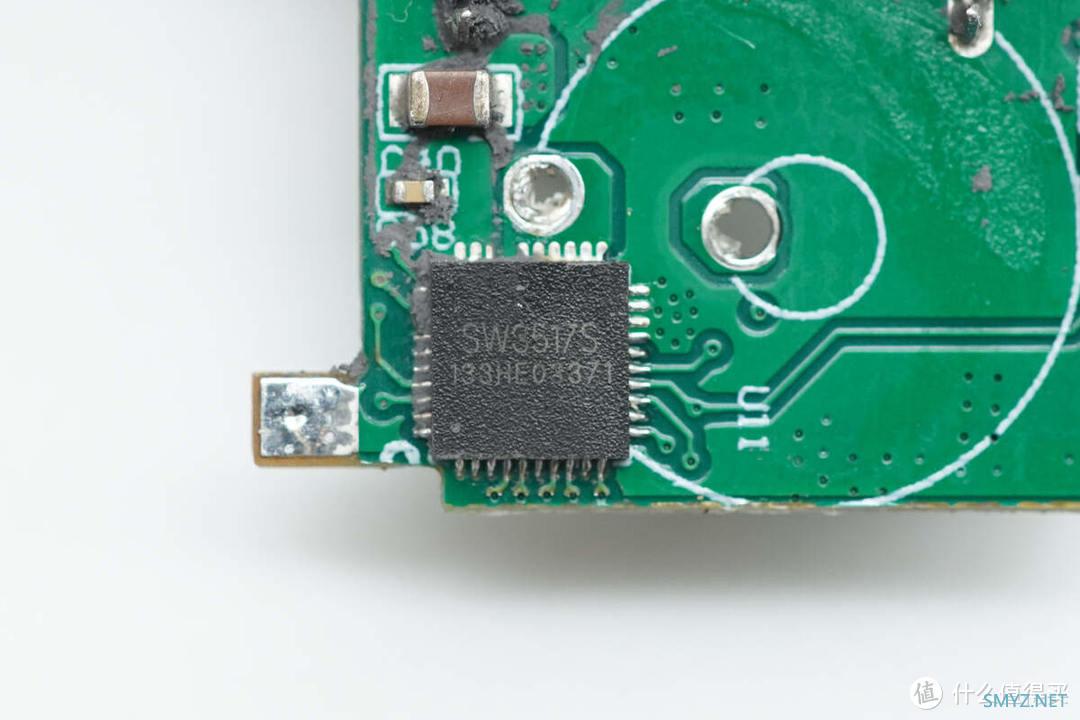

USB-A口的降压芯片采用智融科技SW3517S，是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，最大输出PD 100W（20V5A），CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

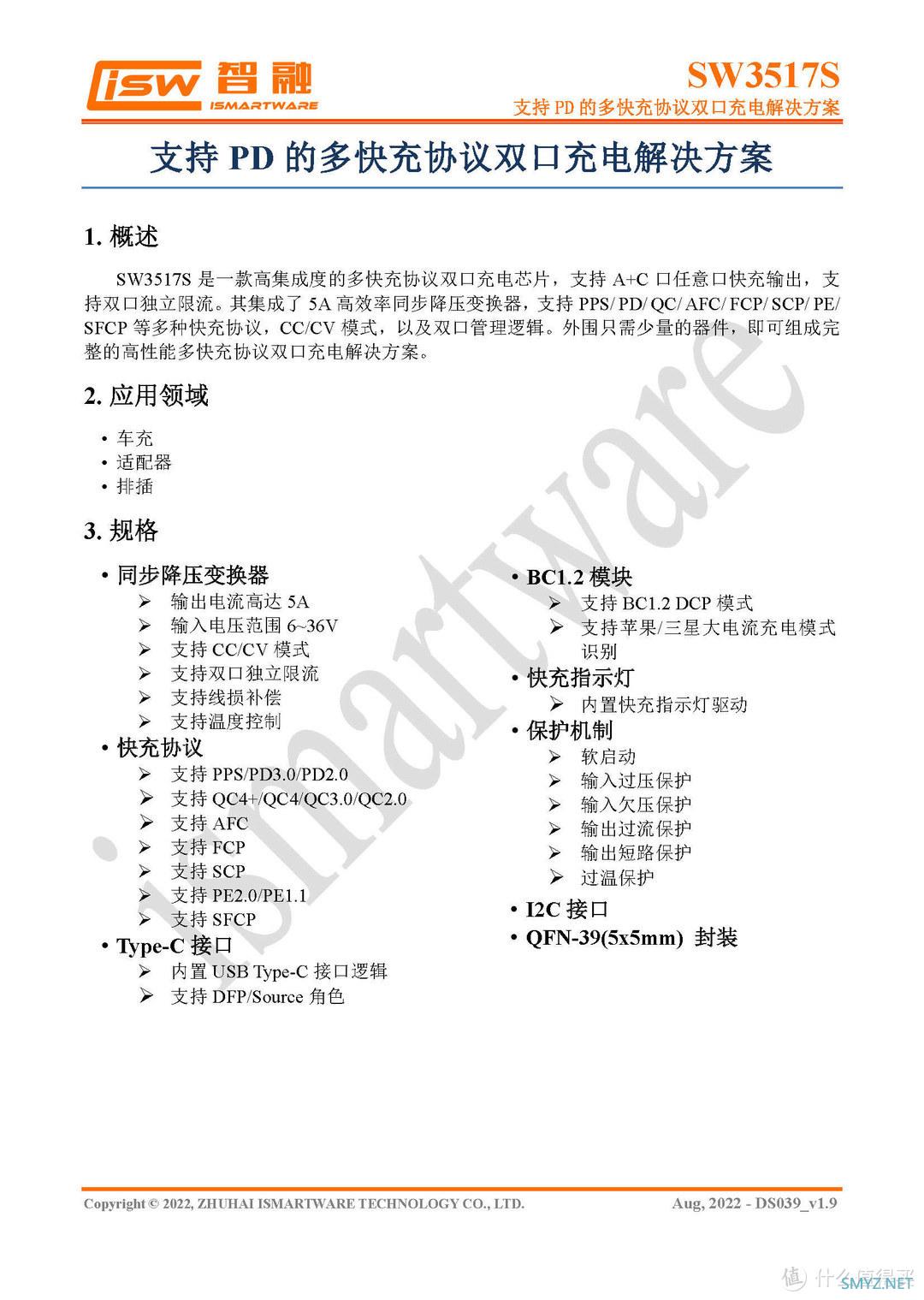

智融科技 SW3517S 资料信息。
与智融科技SW3517S搭配的降压电感特写。

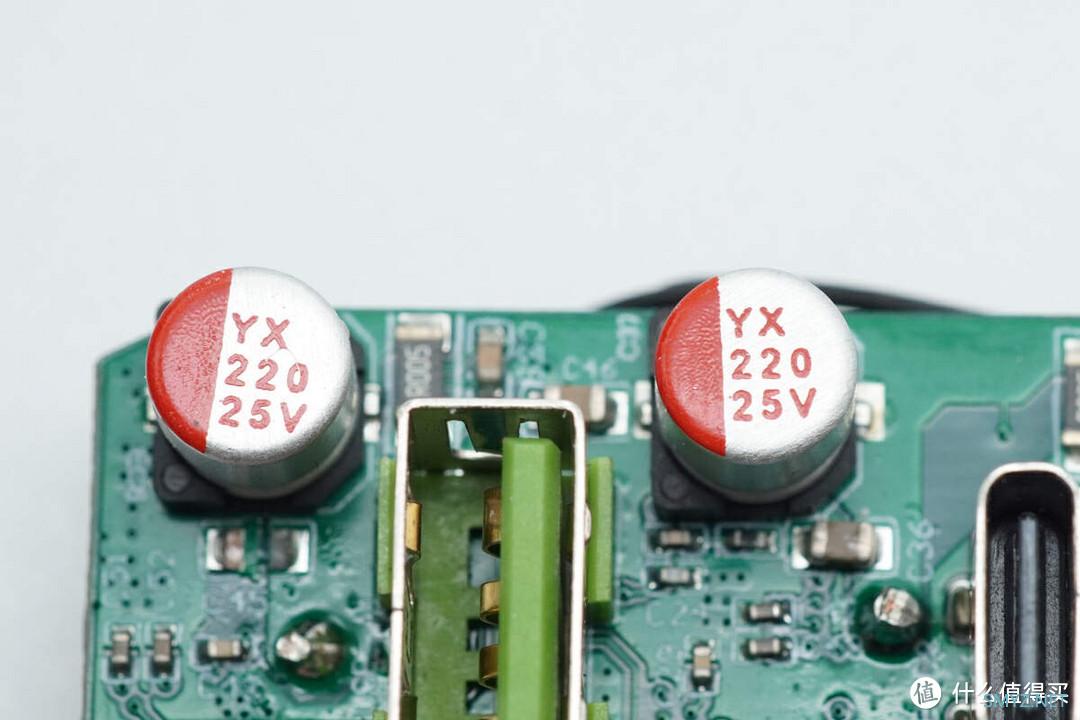

两颗滤波固态电容也是来自云星电子，规格为25V220μF。

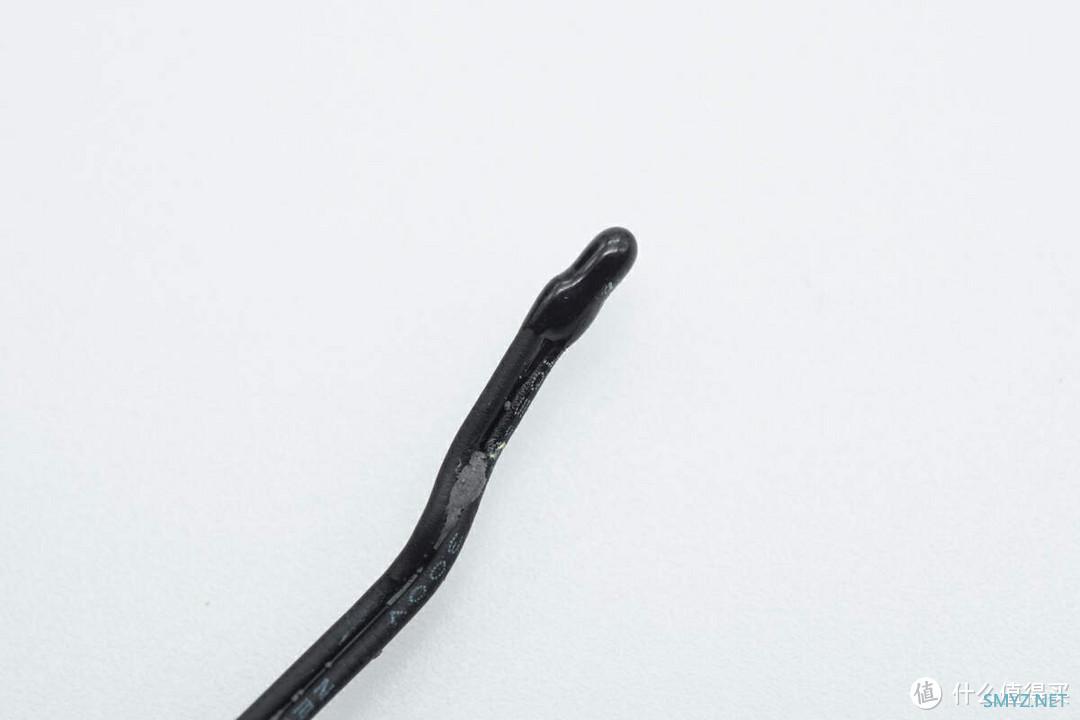

热敏电阻特写。

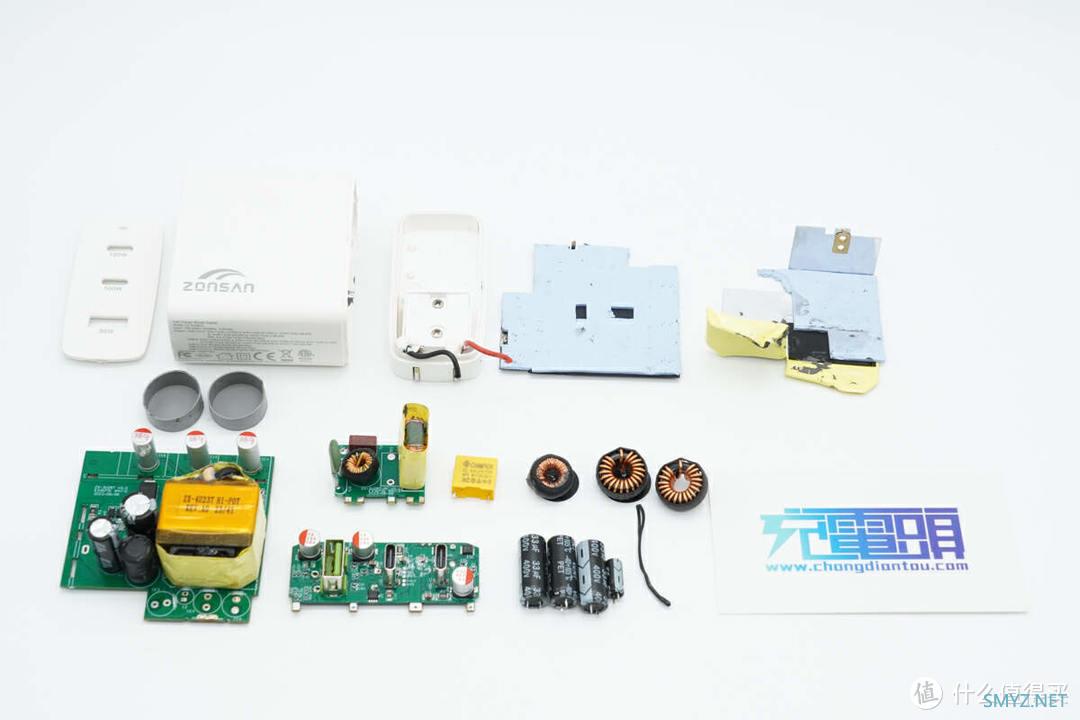

全部拆解一览，来张全家福。
充电头网拆解总结

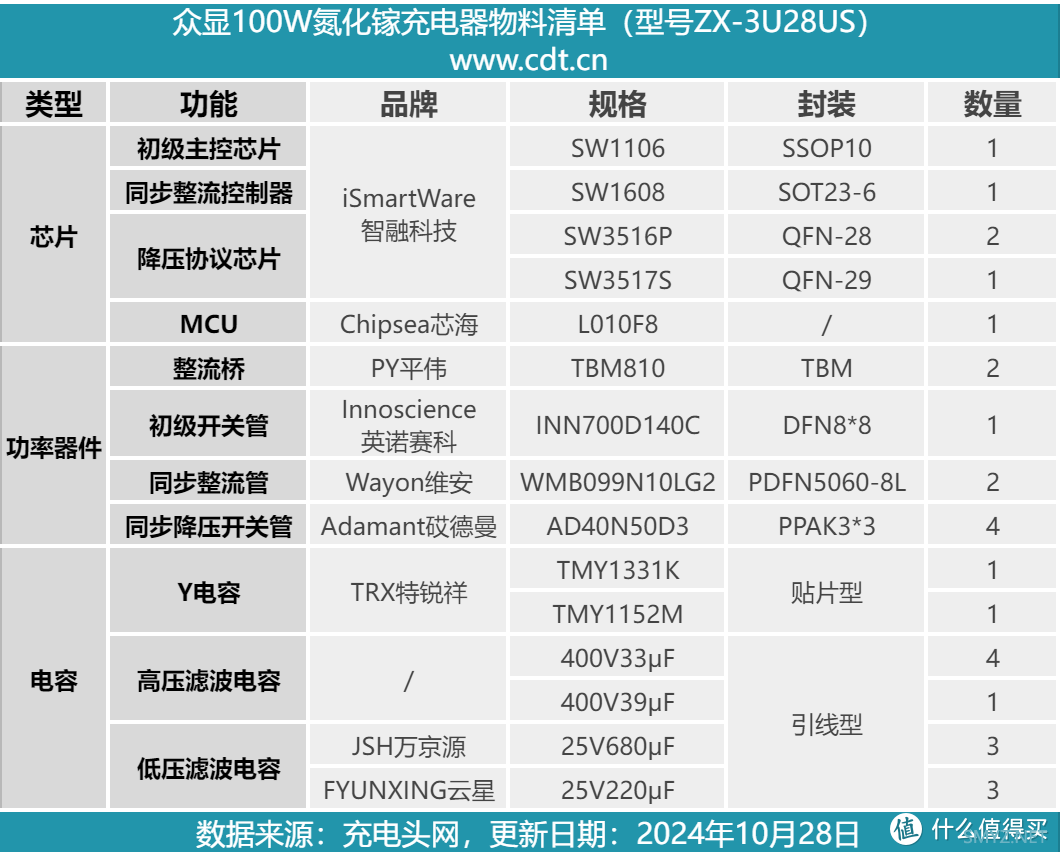

最后附上众显100W氮化镓快充充电器核心器件清单，方便大家查阅。
众显100W氮化镓快充充电器采用方块造型设计，配备可折叠拆解，即便输出功率达100W以及配备多接口，体积控制得也很不错。主打的便是便携、大功率快充以及多设备同时快充，适合经常外地出差的群体使用。接口兼容QC、AFC、FCP、SCP、PD3.0、PPS等主流快充协议，对苹果、华为、小米、三星等大品牌的设备都有很好的兼容性。
充电头网通过拆解了解到，充电器基于智融科技全套电源方案设计，采用了智融科技SW1106+SW1608高频QR开关电源方案，三路DC-DC电路则采用智融科技SW3516P和SW3517S方案，为产品丰富兼容性和高性能提供支持。
充电器模块正背面均贴有大面积导热垫和散热片，保证在给设备大功率充电时的散热性能。共模电感、降压电感等器件绝缘处理，变压器有热敏电阻进行温度监控，保证使用安全。
