拆解报告：LDNIO力德诺70W 2A2C氮化镓桌面充电器A4808Q

充电头网拿到了力德诺推出的一款70W四口氮化镓快充桌面充电器，产品配有2C2A快充接口，两个USB-C接口最大输出功率均为70W，USB-A口支持30W快充，并支持功率自动分配。同时充电器还自带LED显示屏，能够实时显示充电时的输出电流、电压，让用户对充电状态一目了然。下面充电头网就带来力德诺这款70W四口氮化镓快充桌面充电器的拆解，一起看看内部的方案和用料。

力德诺70W桌面充电器开箱

包装盒正面印有LDNIO力德诺品牌、产品名称、卖点以及给笔电充电场景图。

背面印有产品详细参数以及同时给四个设备充电的场景图。

包装盒上参数特写，下面到产品实物展示环节再介绍。

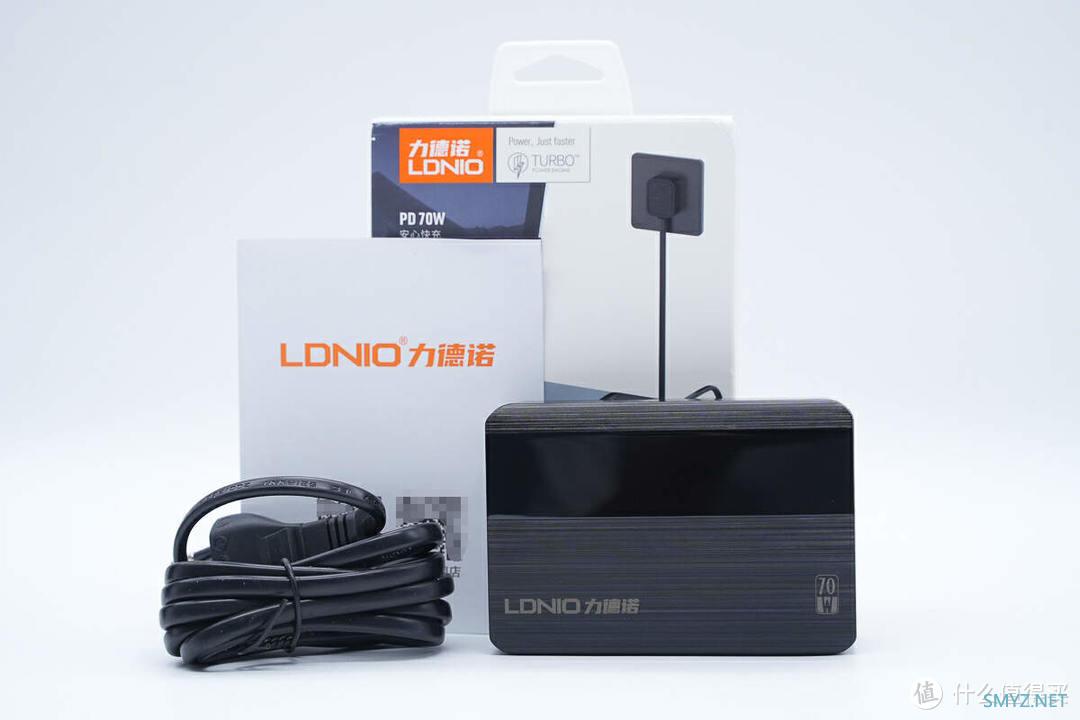

包装内含力德诺70W氮化镓桌面充电器、电源线以及使用说明书。

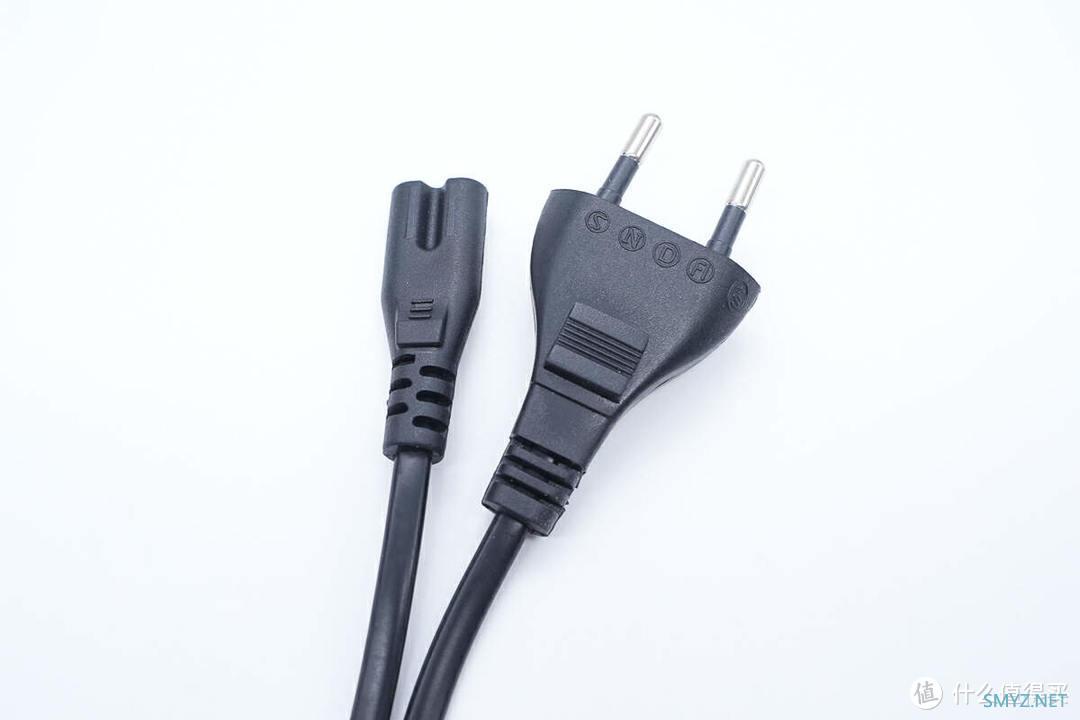

电源线一端采用欧规双脚插头，另一端采用8字插头，两端均做了方便插拔和抗弯折设计。

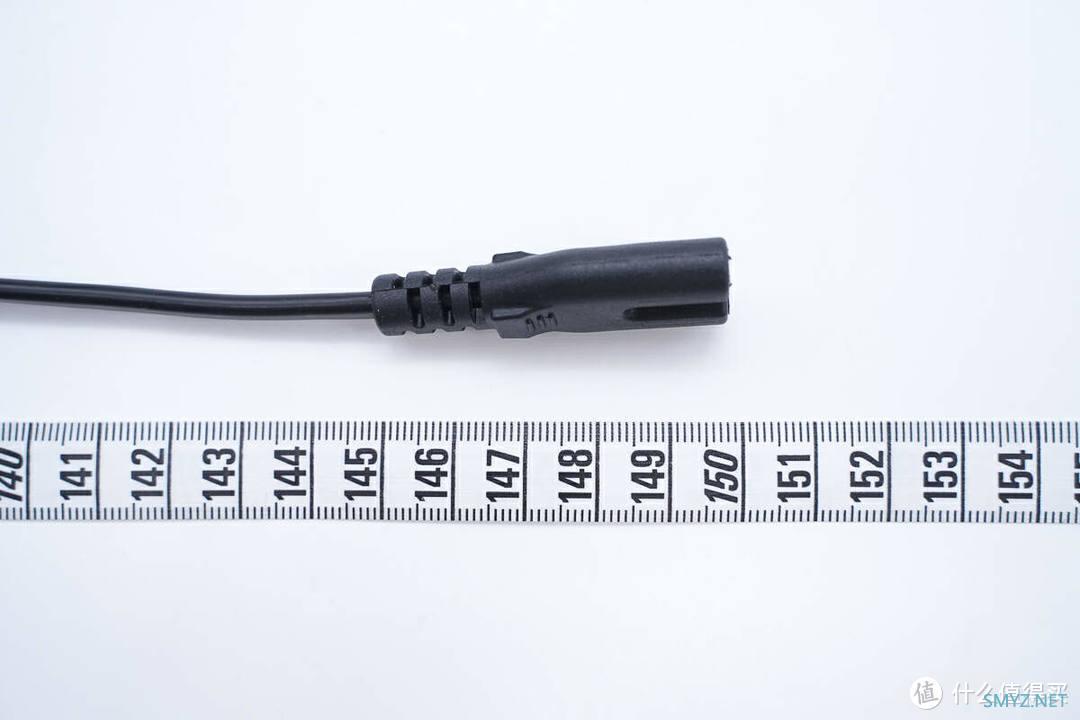

测得电源线长度约为1.5米。

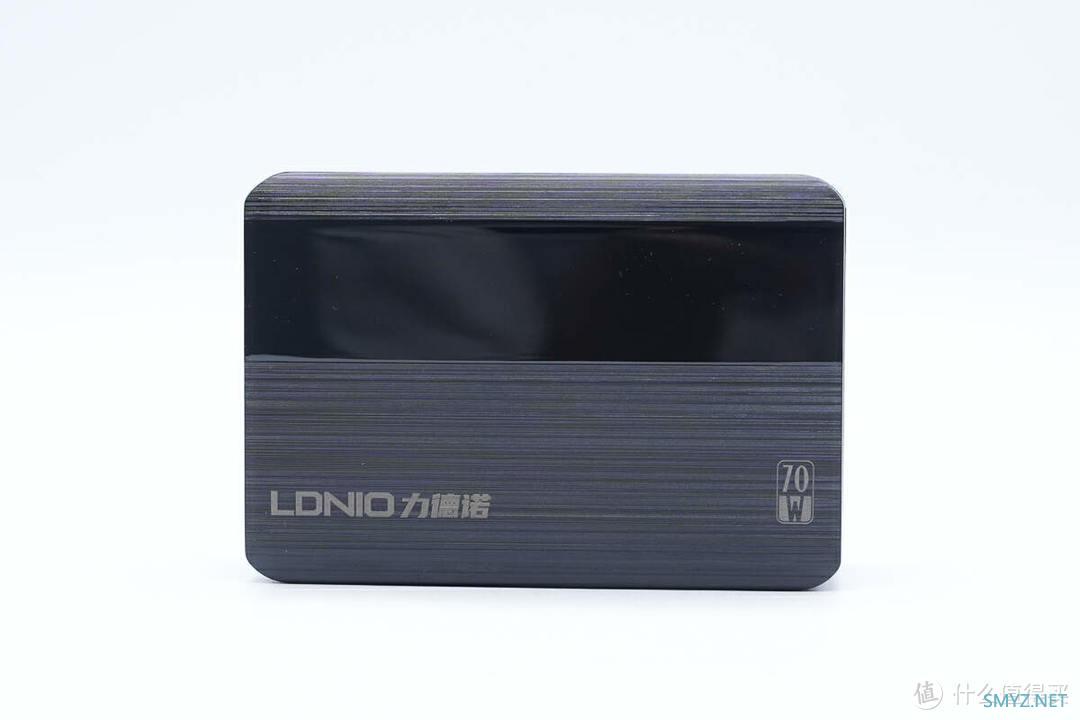

力德诺70W氮化镓桌面充电器采用PC阻燃材质黑色外壳，机身顶面做了拉丝和亮面工艺处理，边缘印有LDNIO力德诺品牌和70W。

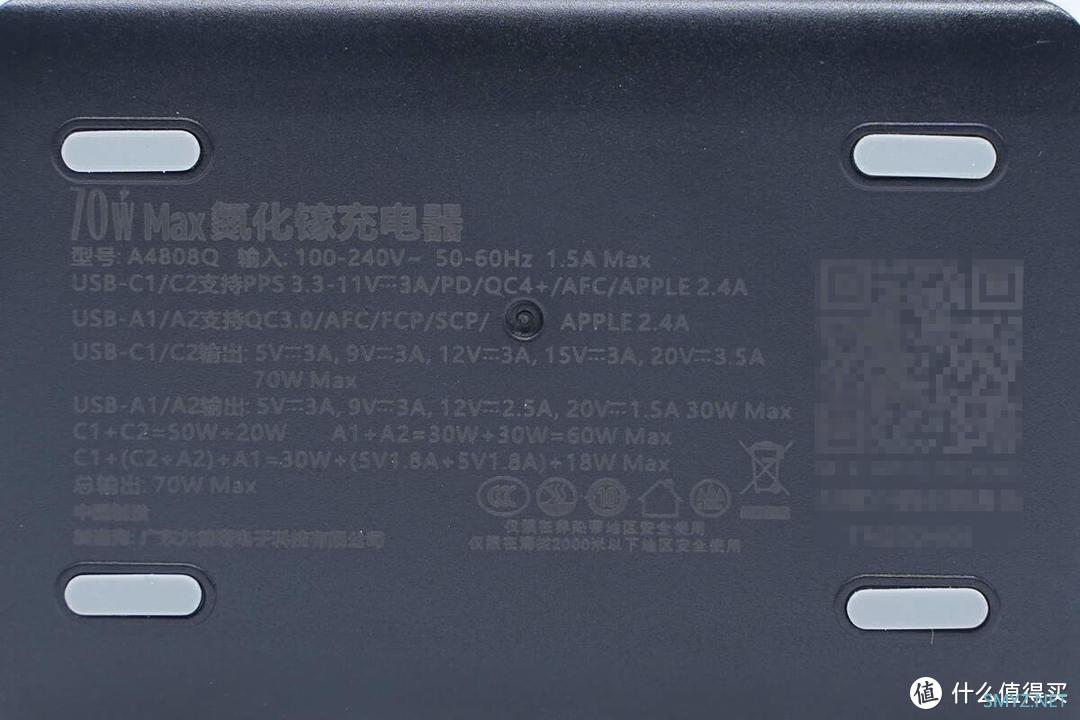

底部外壳印有产品参数信息。

力德诺70W桌面充电器参数特写

型号：A4808Q

输入：100-240V~50/60Hz 1.5A Max

输出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.5A 70W Max

USB-A1/A2：5V3A、9V3A、12V2.5A、20V1.5A 30W Max

C1+C2：50W+20W

A1+A2：30W+30W

C1+（C2+A2）+A1：30W+（5V1.8A+5V1.8A）+18W

总输出：70W Max

制造商：广东力德诺电子科技有限公司

产品通过了CCC认证。

底部四端还设有防滑胶垫。

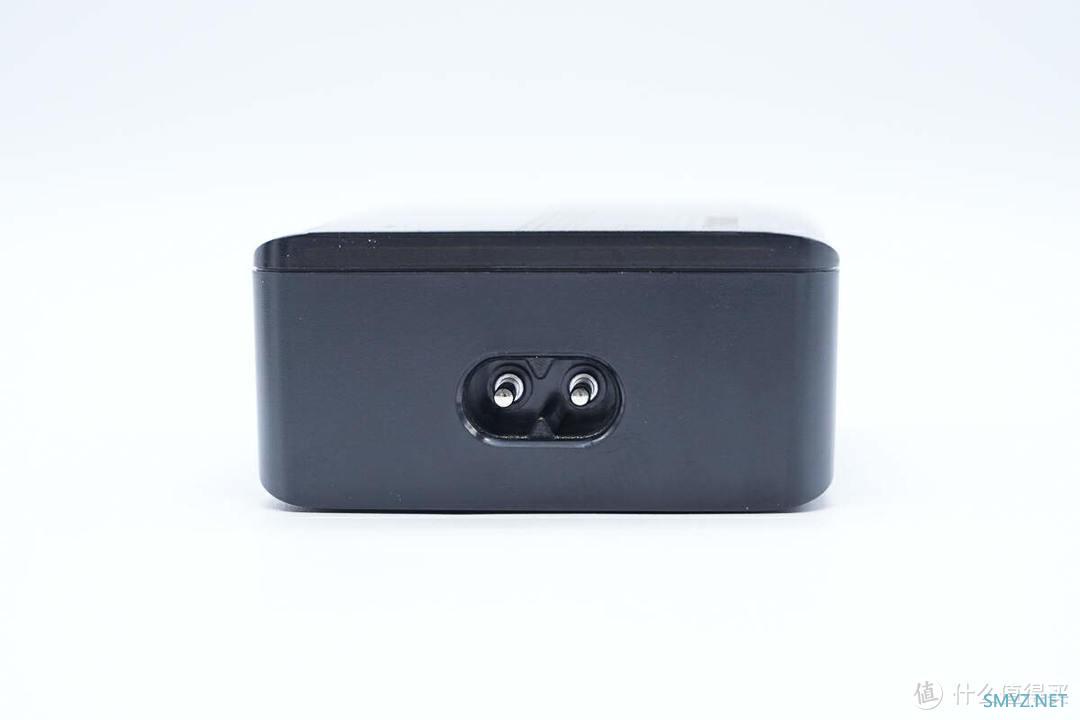

输入端采用8字插口设计。

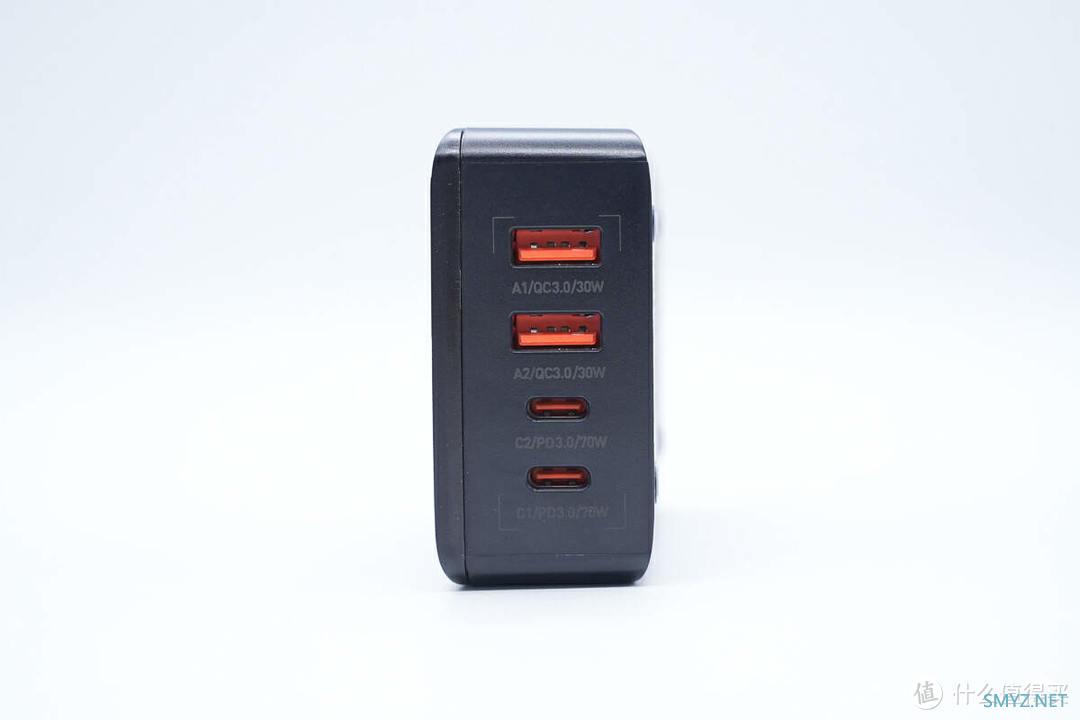

输出端配备2A2C四个接口，胶芯均为橘黄色，接口旁印有相应标识和输出功率参数，方便用户使用。

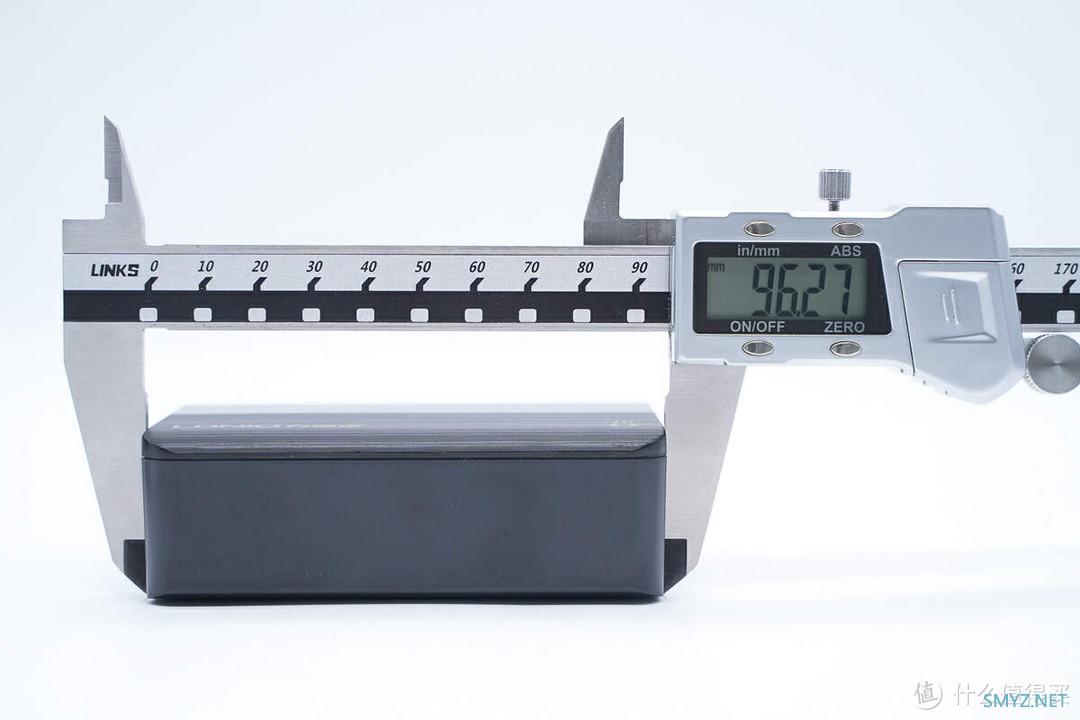

实测产品机身长度为96.27mm。

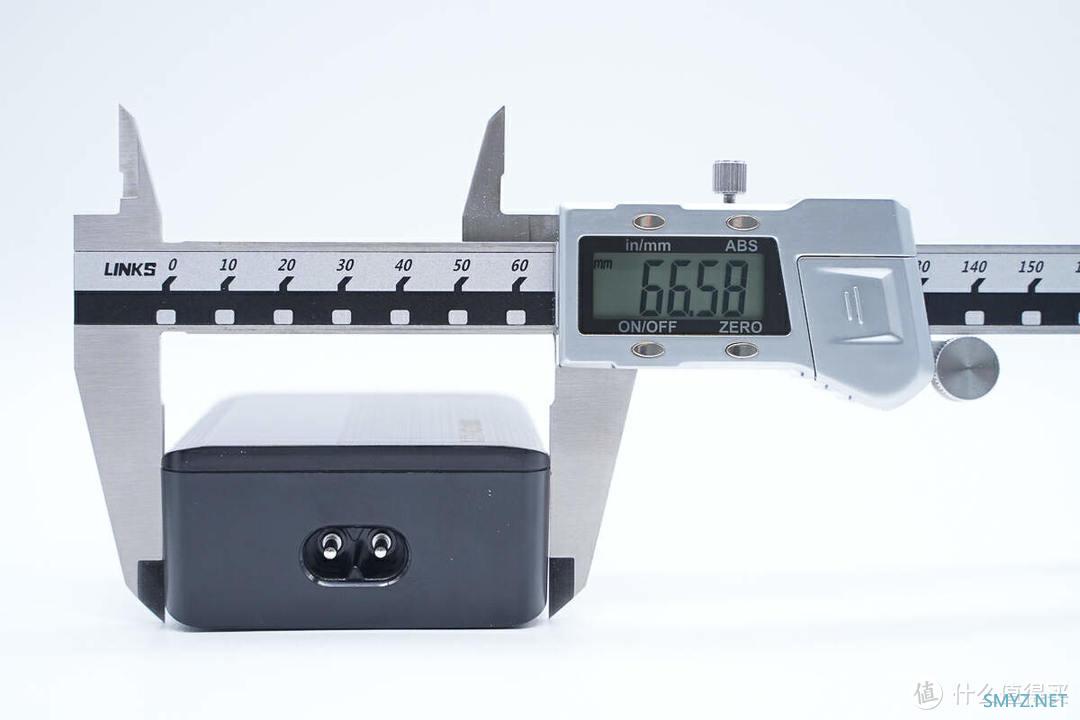

宽度为66.58mm。

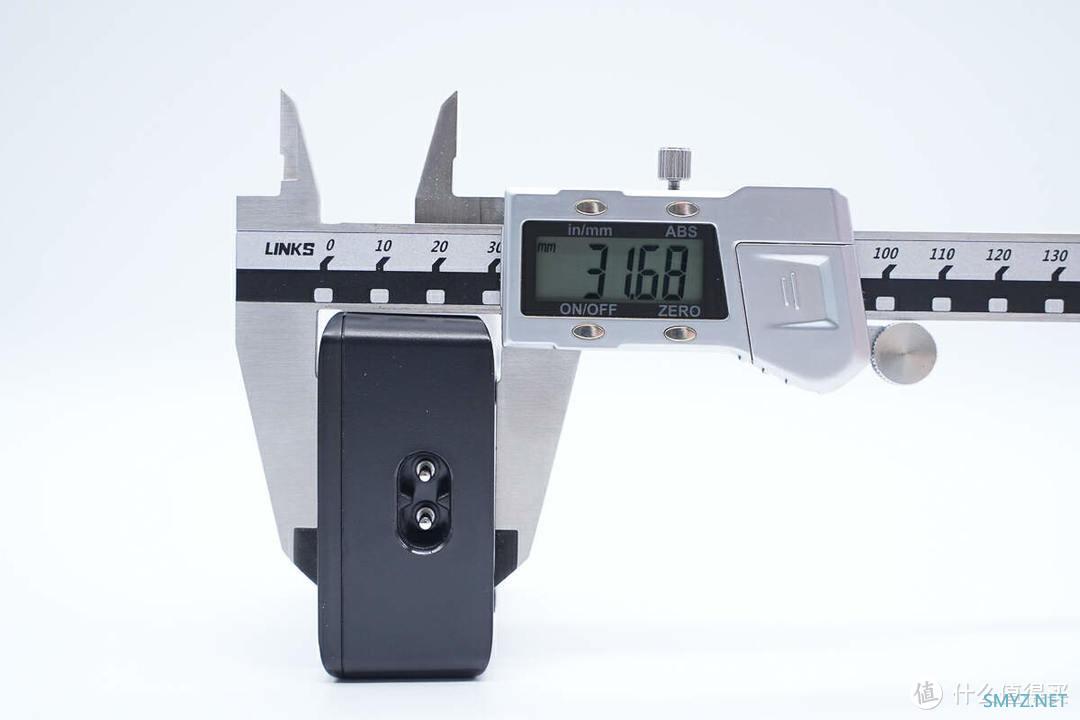

厚度为31.68mm。

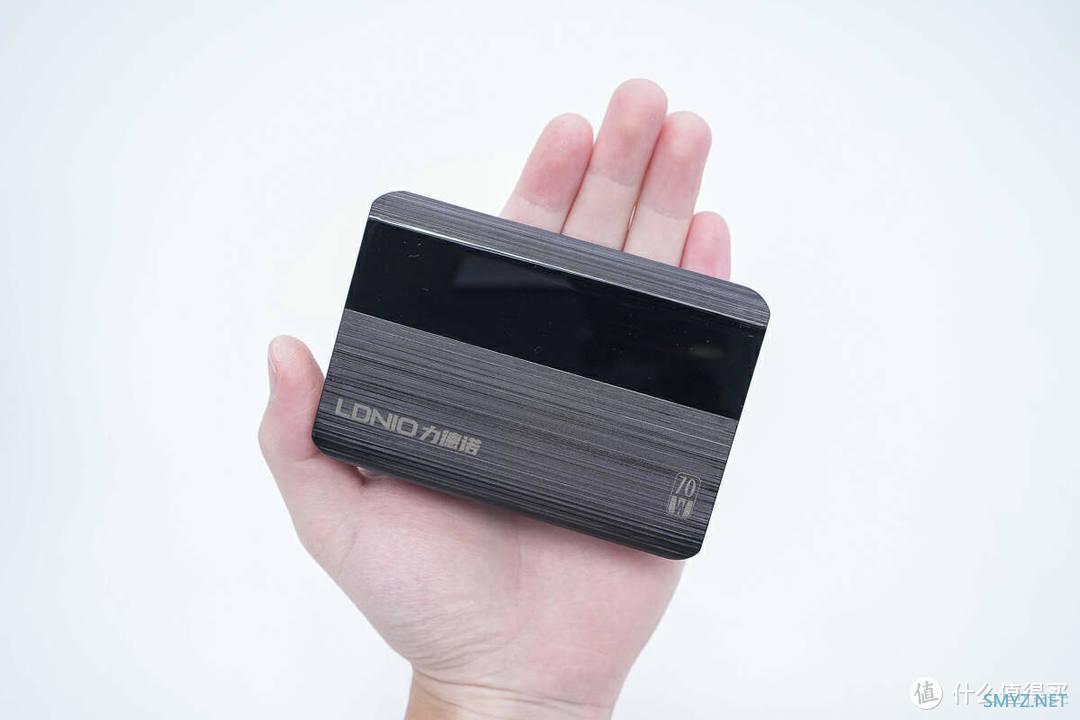

产品拿在手上的大小直观感受。

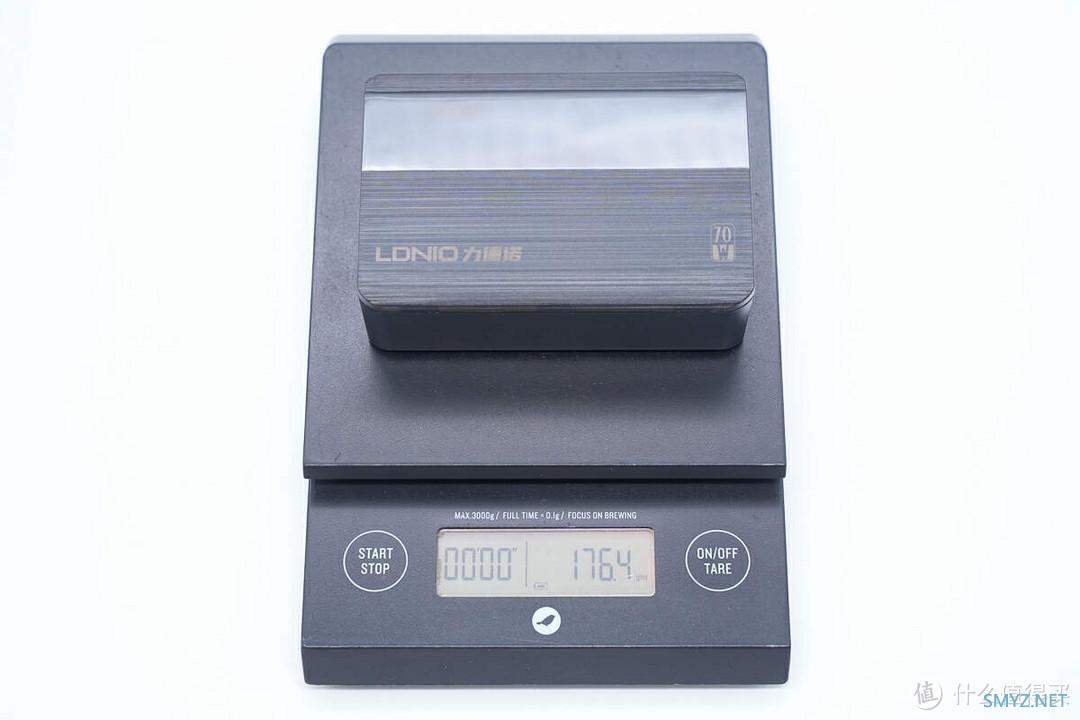

另外测得重量约为176g。

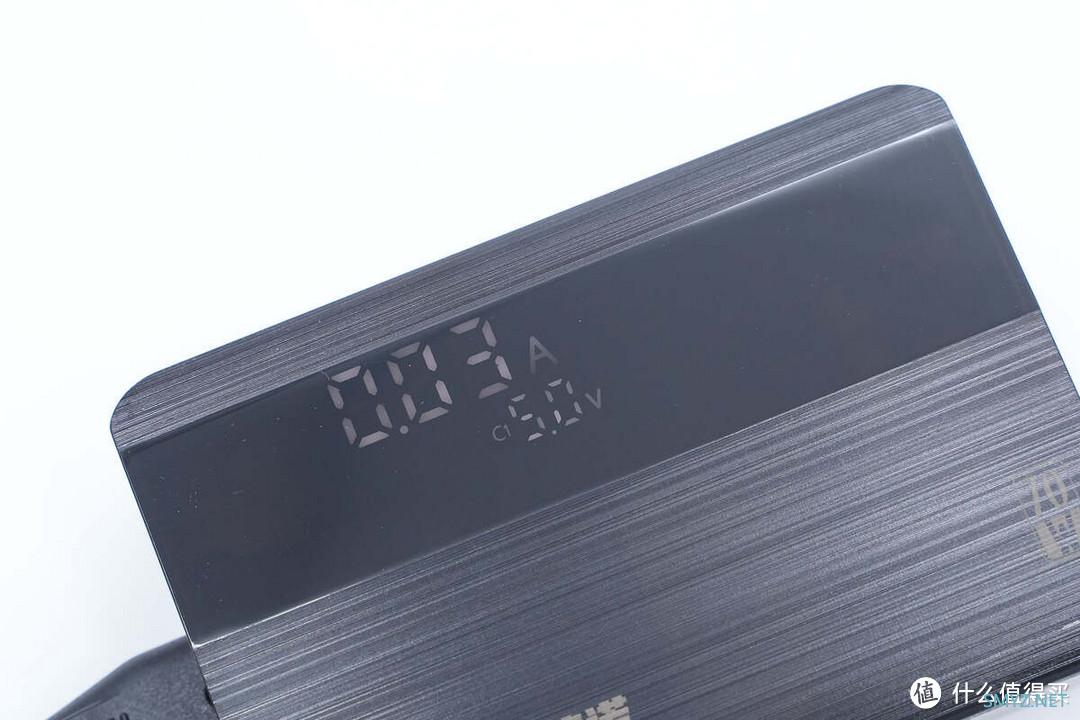

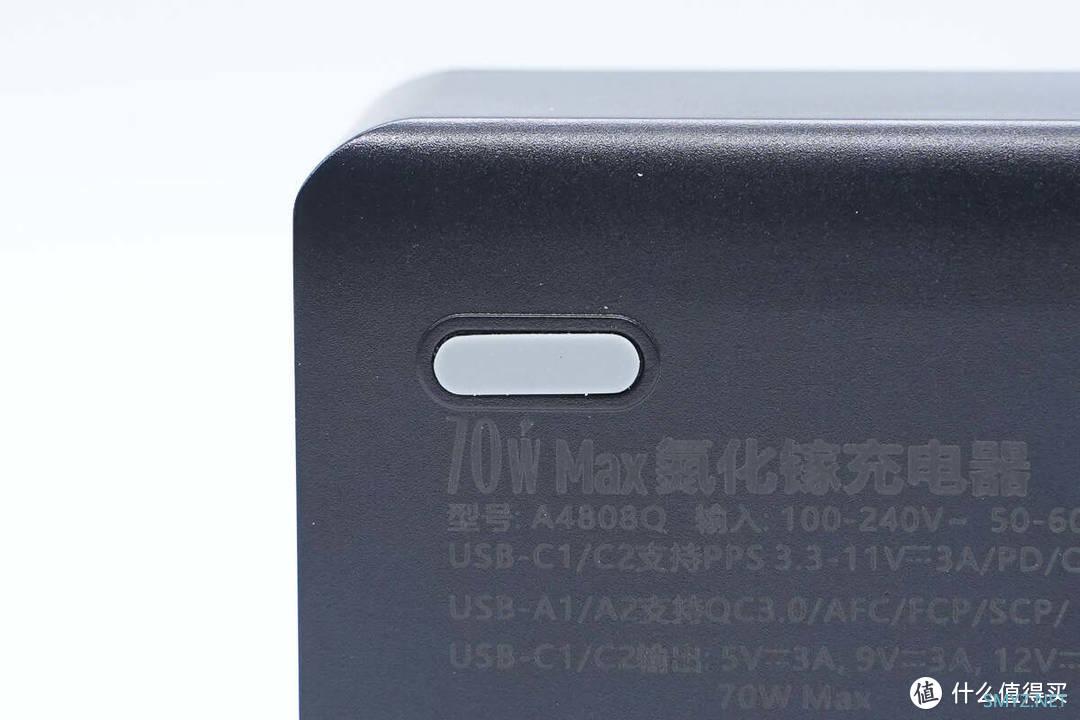

机身顶面亮面区域设有隐藏式显示屏，可实时显示充电电压和电流。

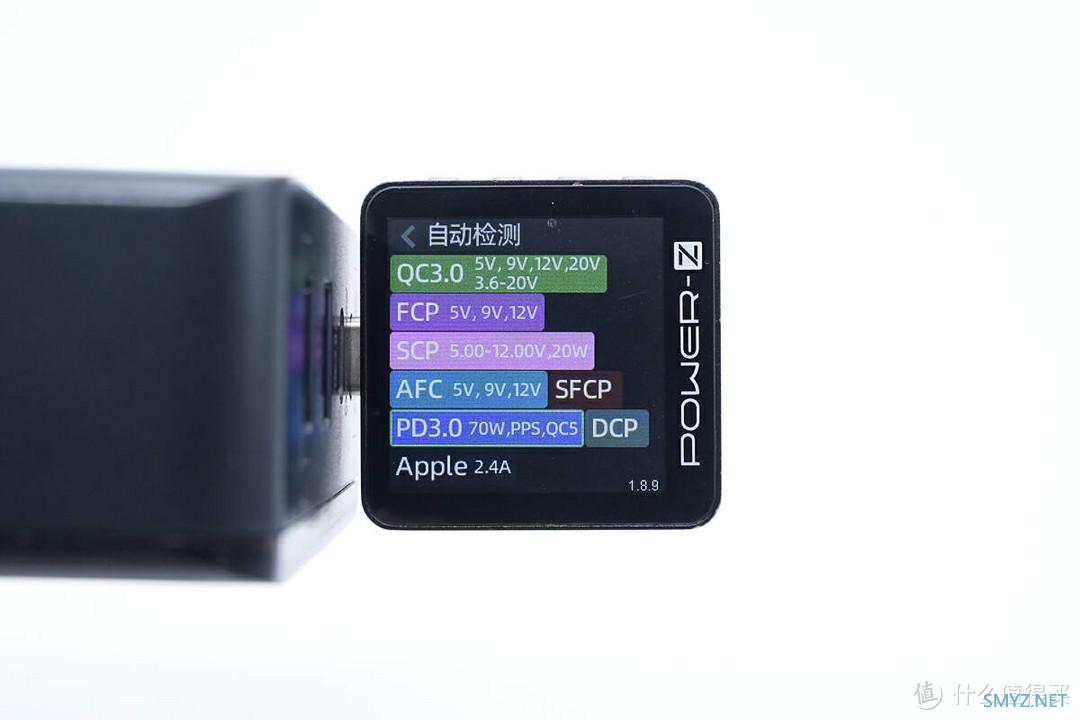

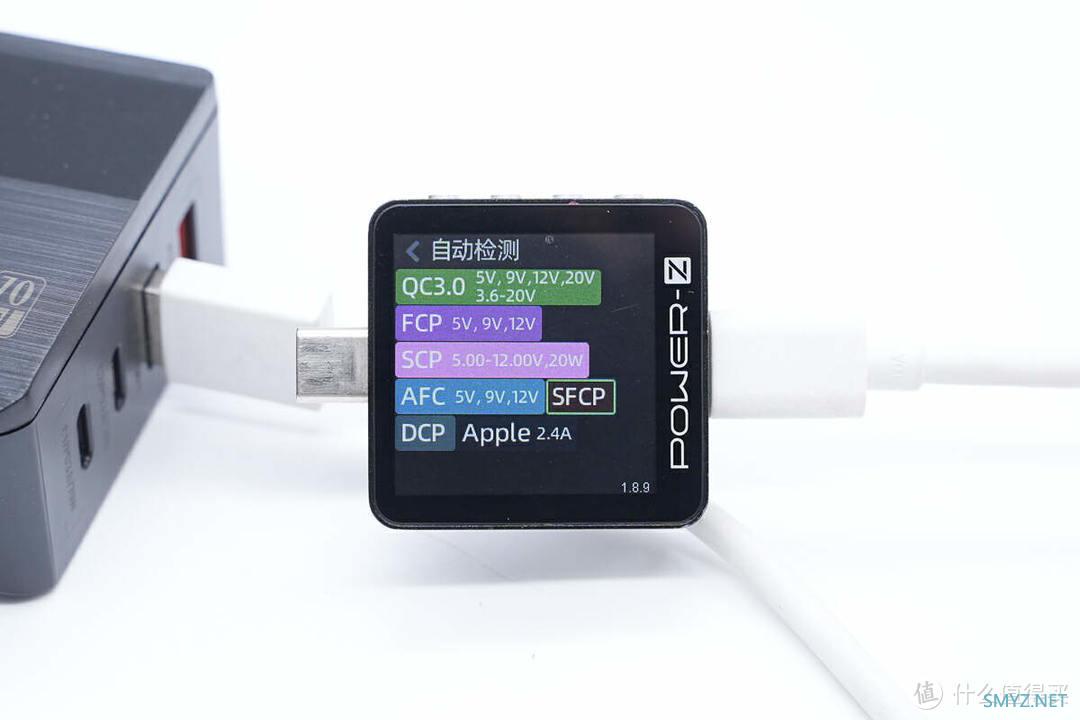

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、SFCP、QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

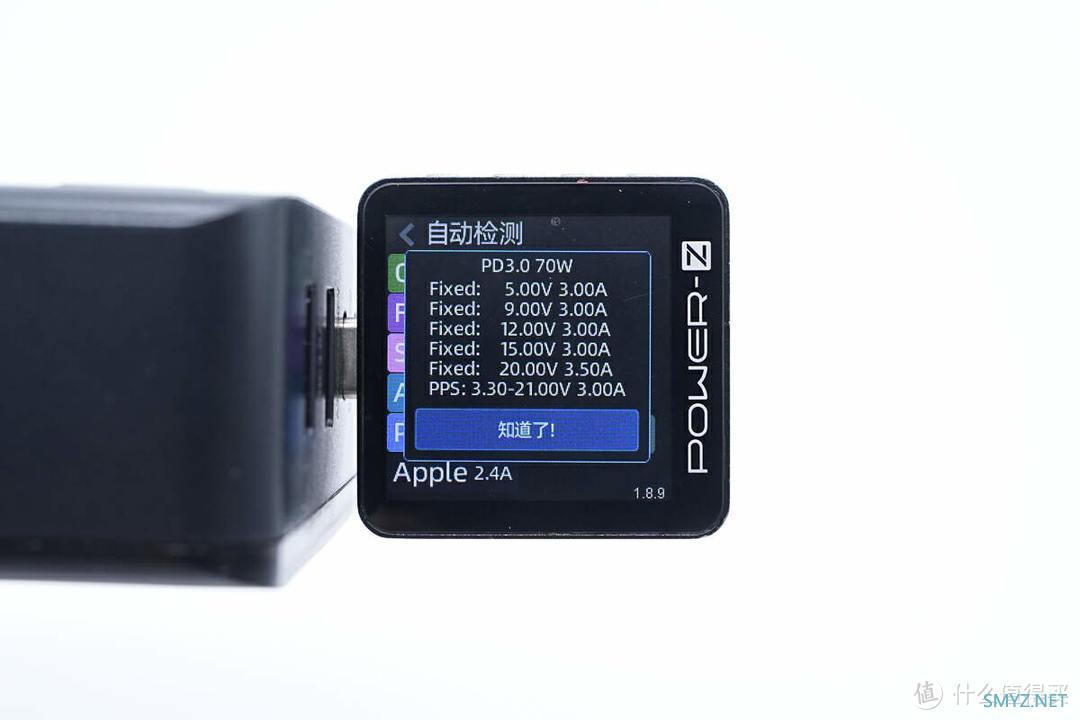

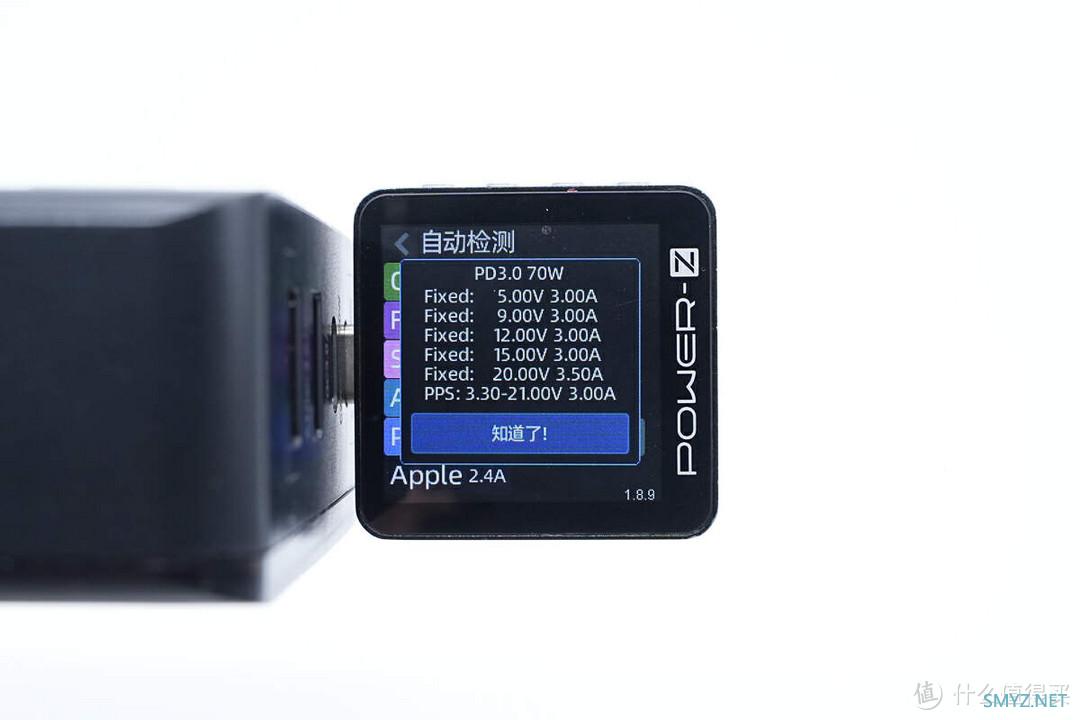

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.5A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

测得USB-C2口兼容协议和USB-C1口的相同。

此外PDO报文也一样，两个接口支持功率盲插。

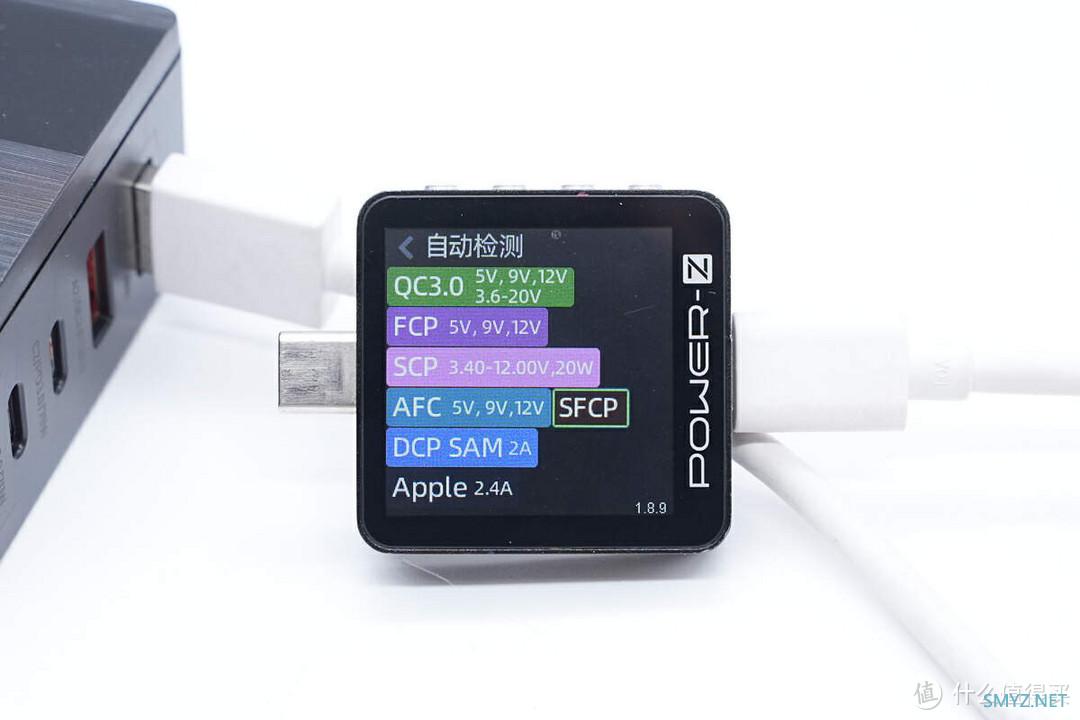

测得USB-A1口支持QC3.0、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

测得USB-A2口兼容协议和USB-A1口的相同。

德诺70W桌面充电器拆解

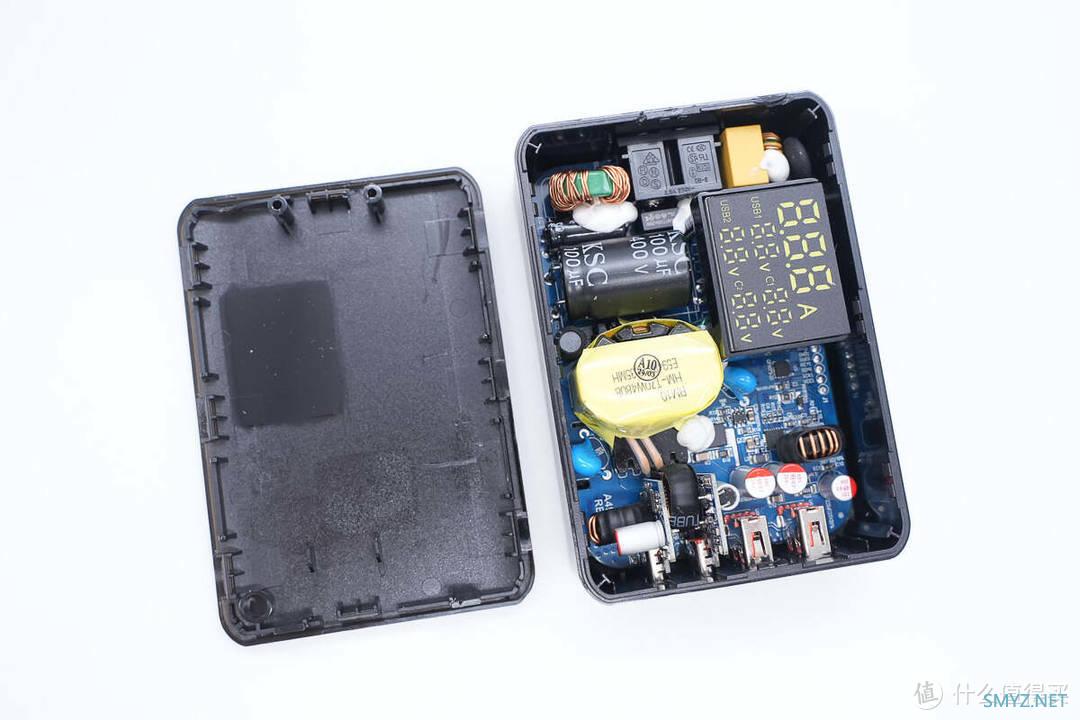

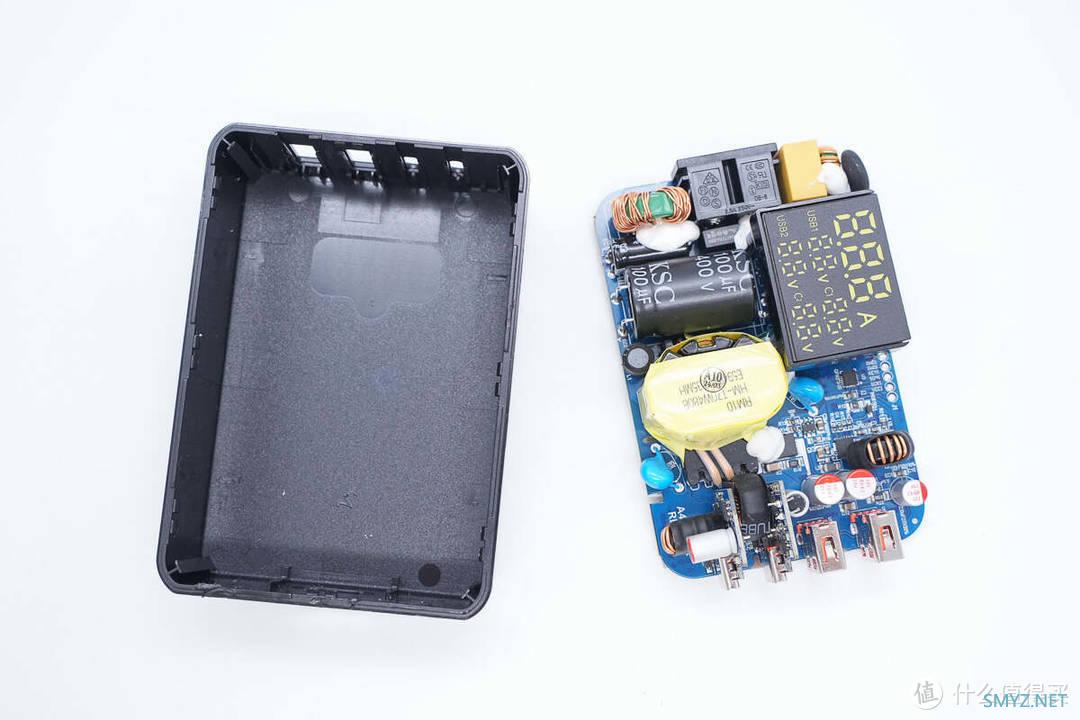

将机身顶部外壳拆开，采用卡扣固定封装。

取出PCBA模块。

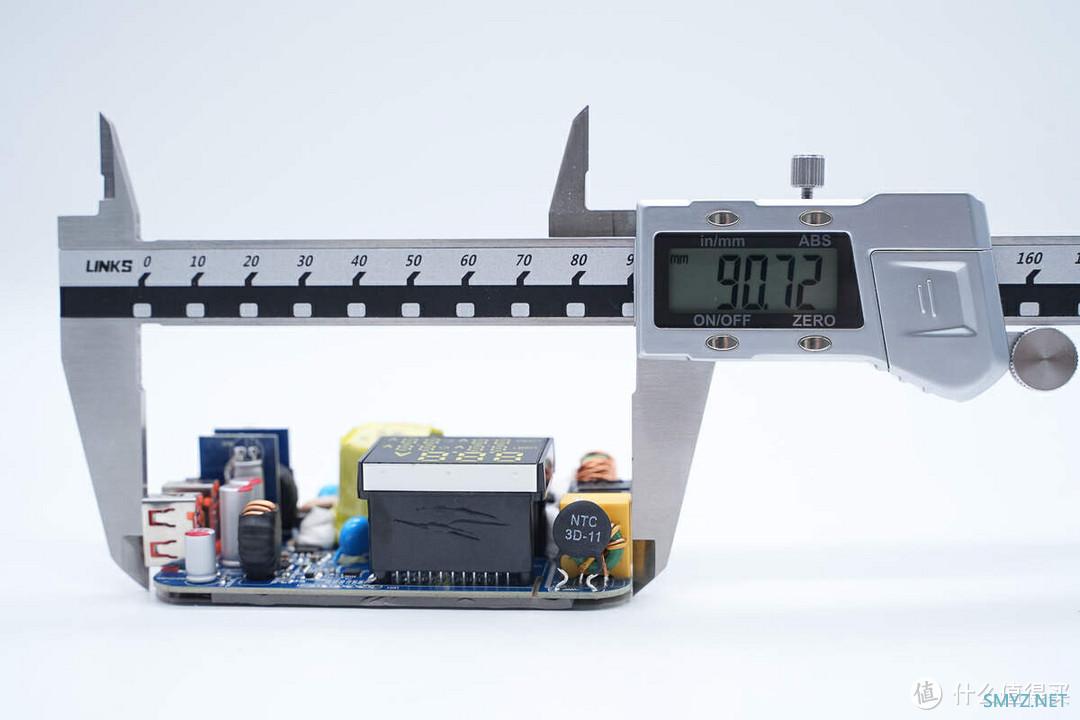

实测PCBA模块长度约为90.72mm。

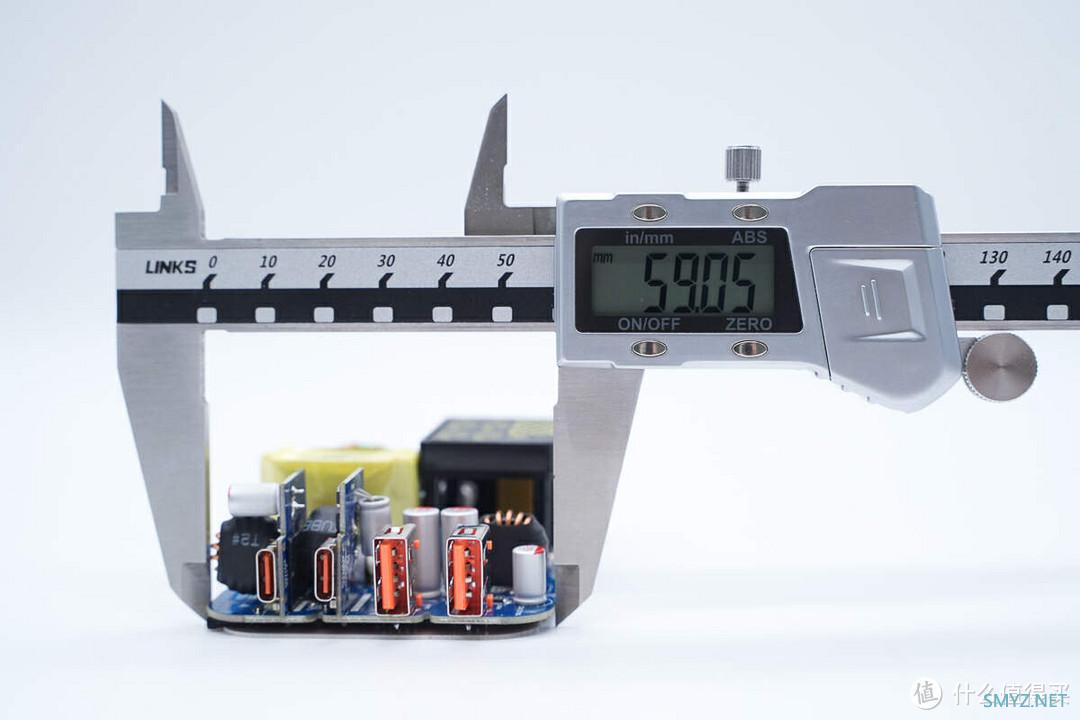

宽度为59.05mm。

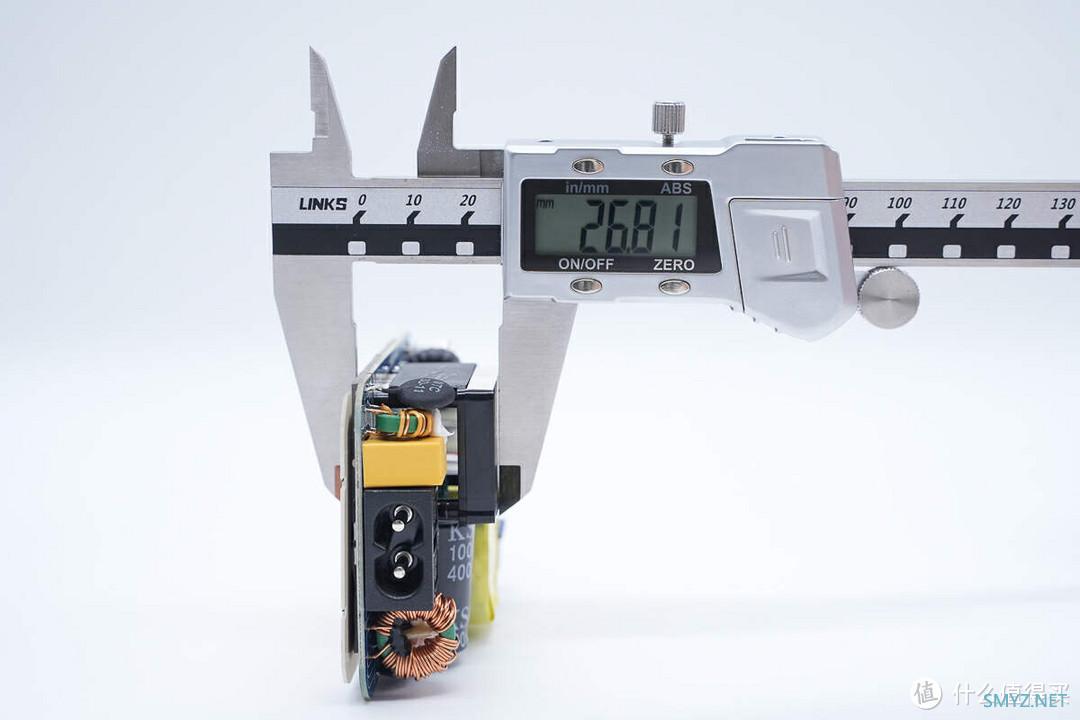

厚度为26.81mm。

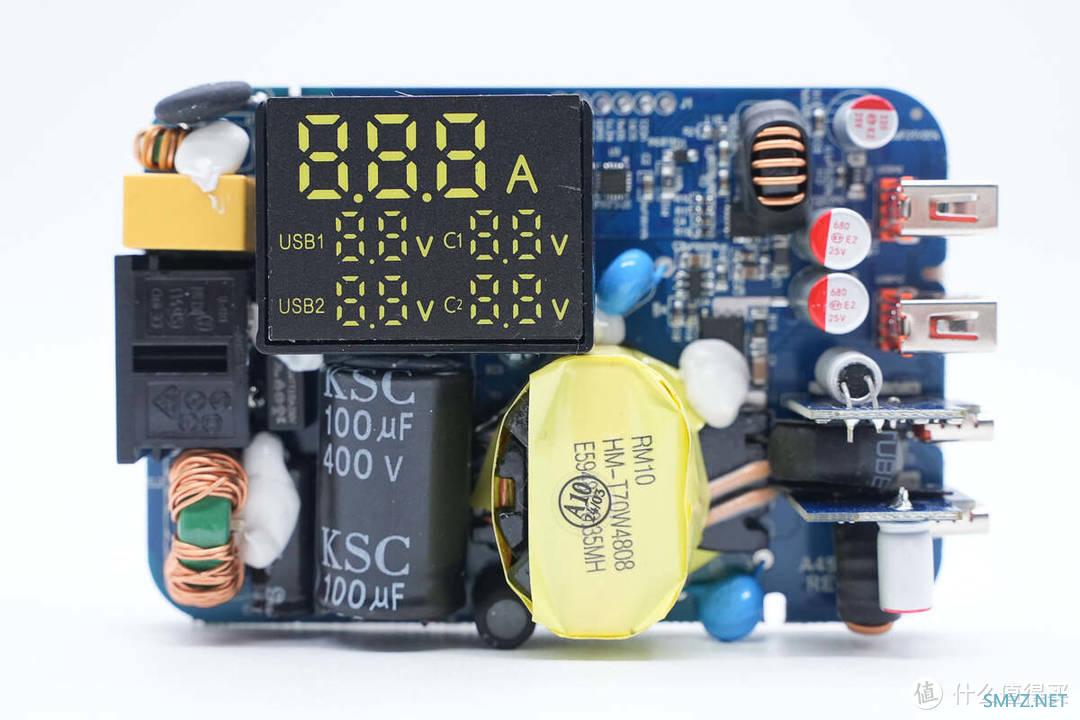

PCB板正面设有延时保险丝、共模电感、高压滤波电解电容、变压器等器件，输出端两个USB-C母座采用小板焊接。

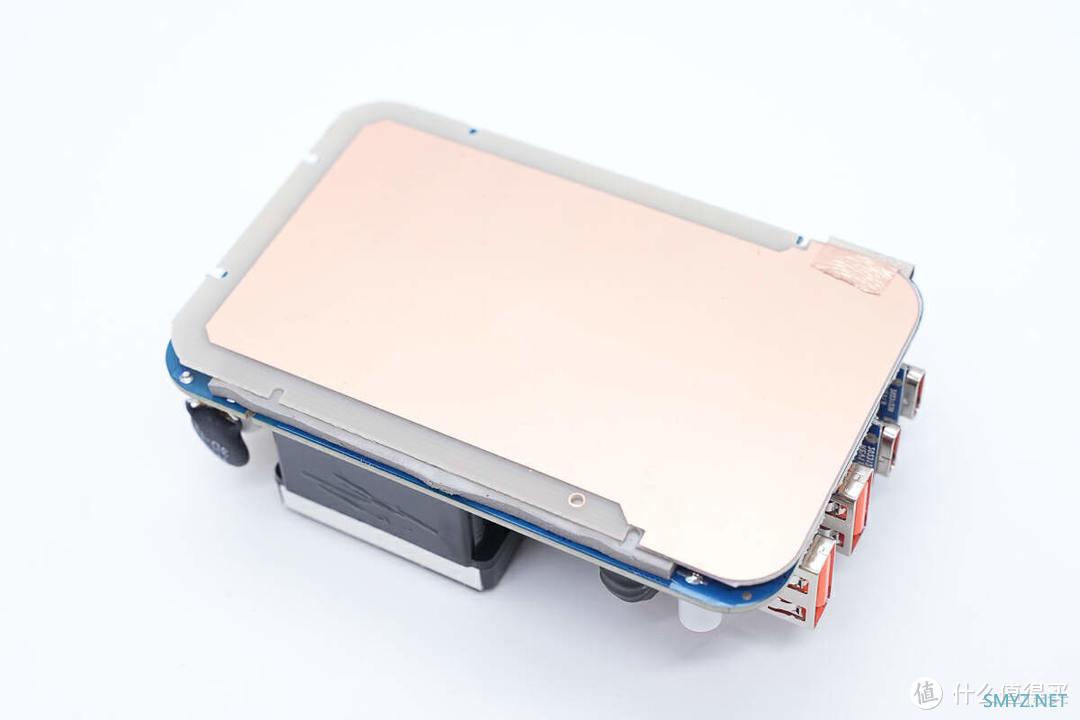

主板背面覆盖覆铜板屏蔽。

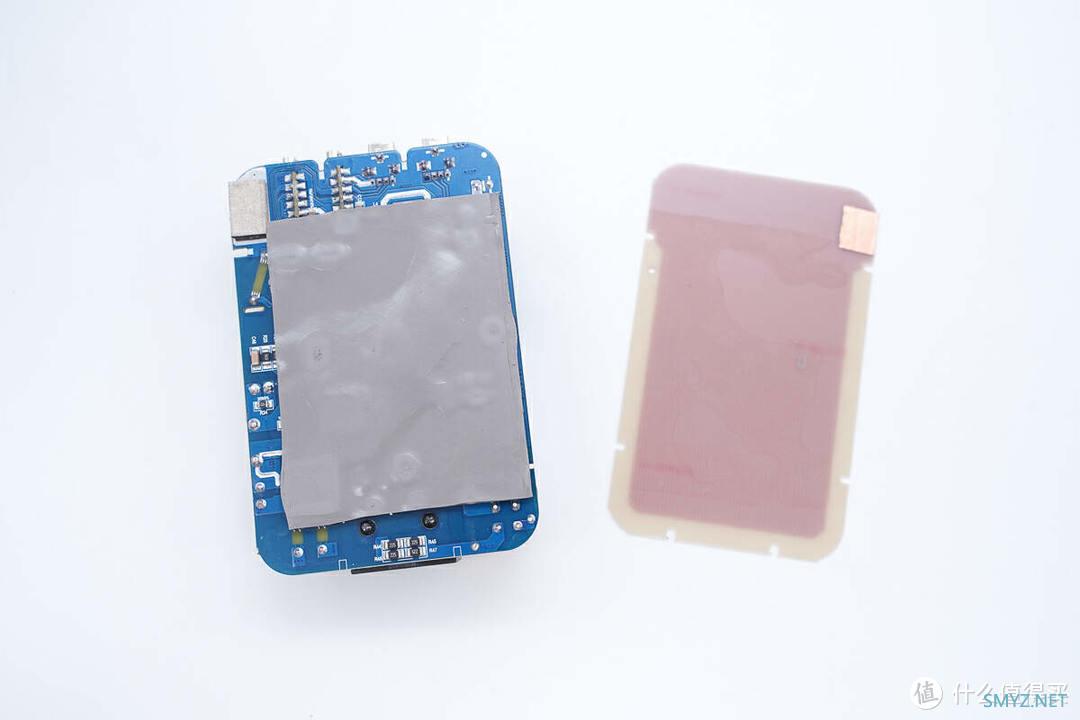

拆掉覆铜板，主板背面贴有一大块导热垫帮助器件散热。

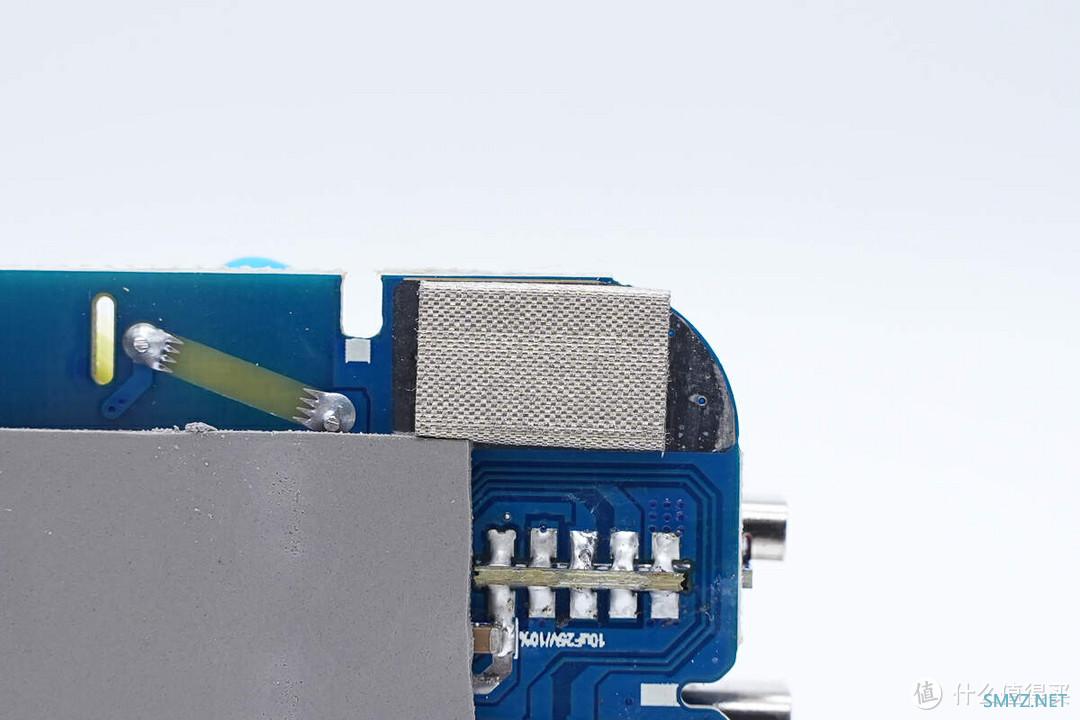

背面端角处还贴有导电布。

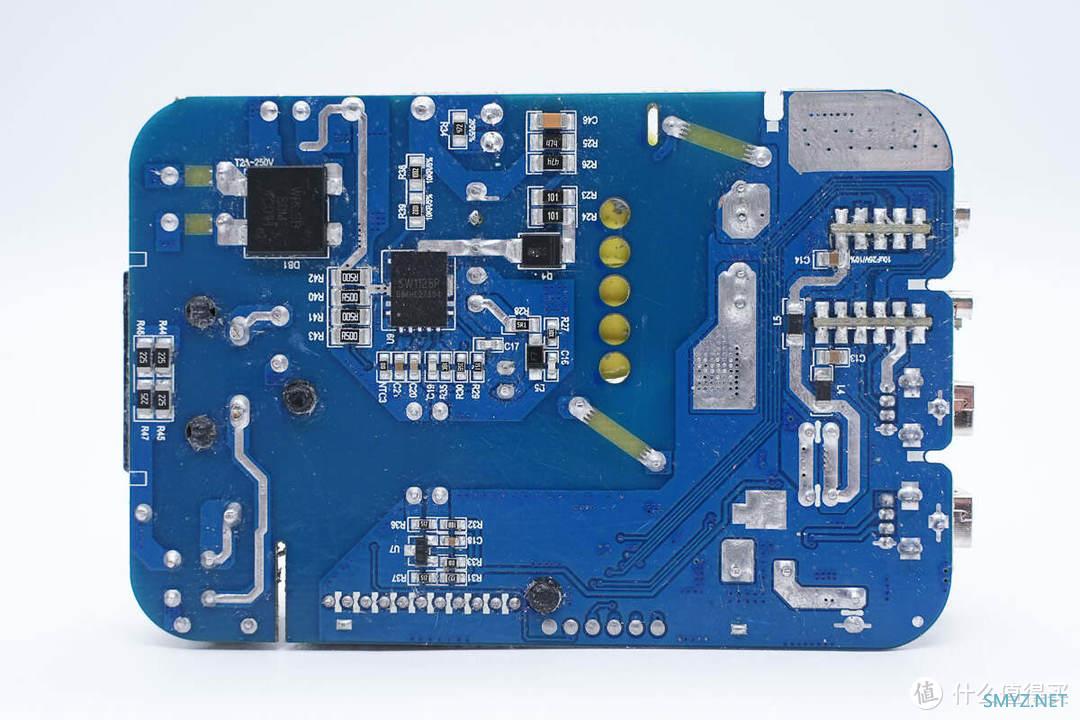

主板背面设有整流桥和电源主控芯片。

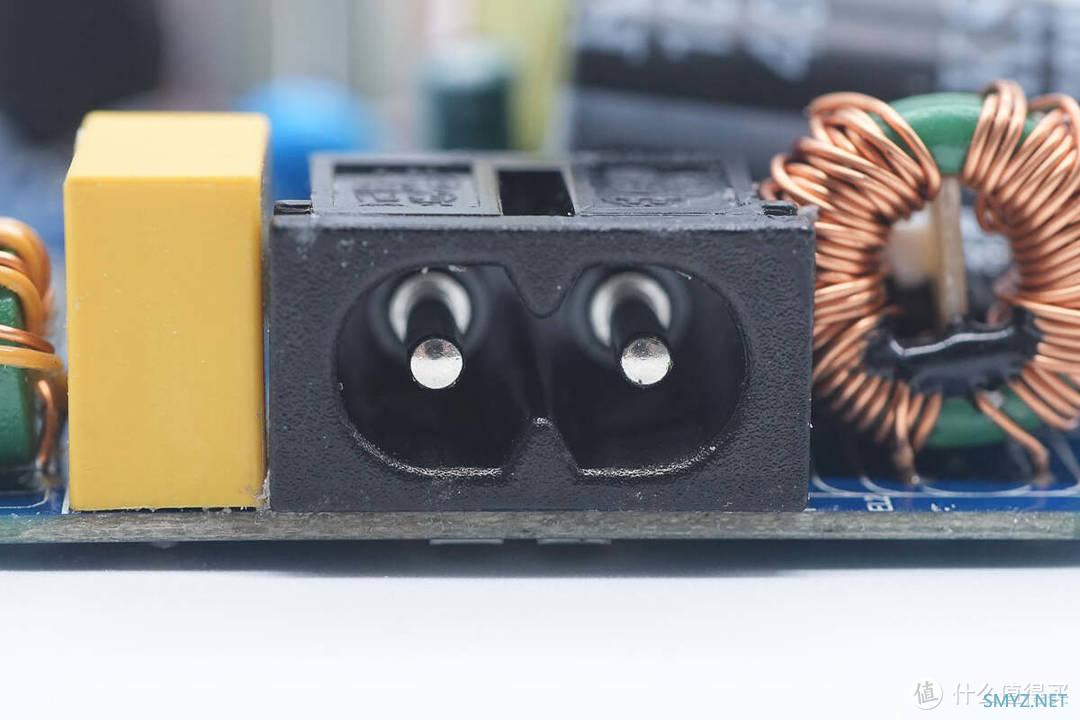

输入端接口母座特写。

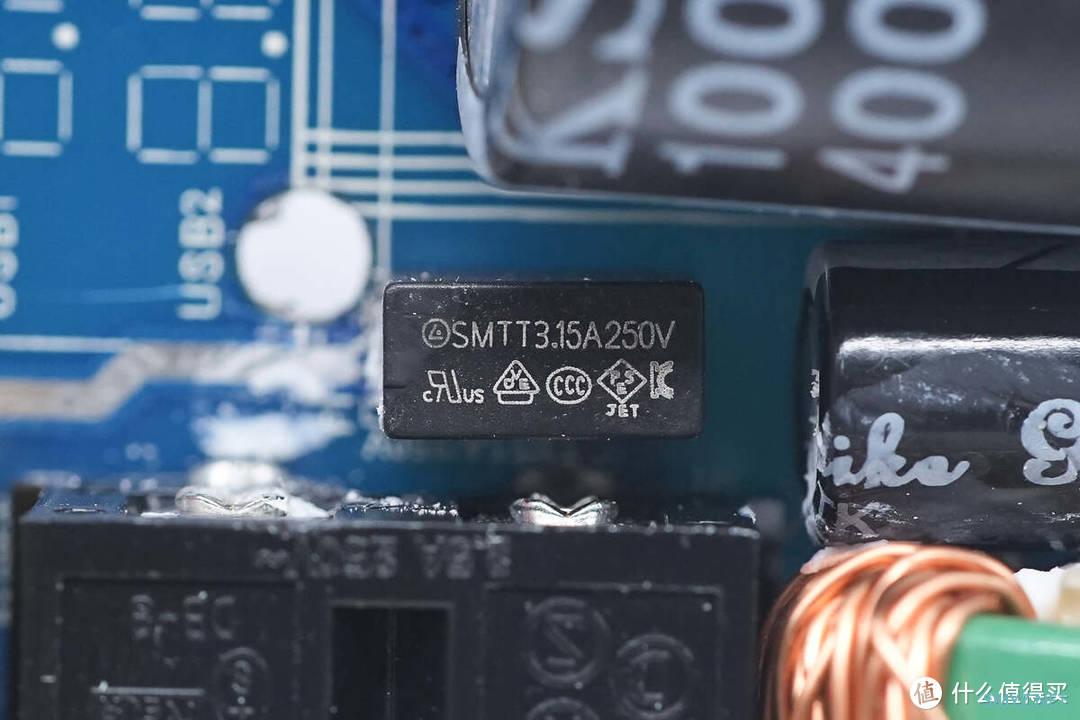

延时保险丝规格为3.15A250V。

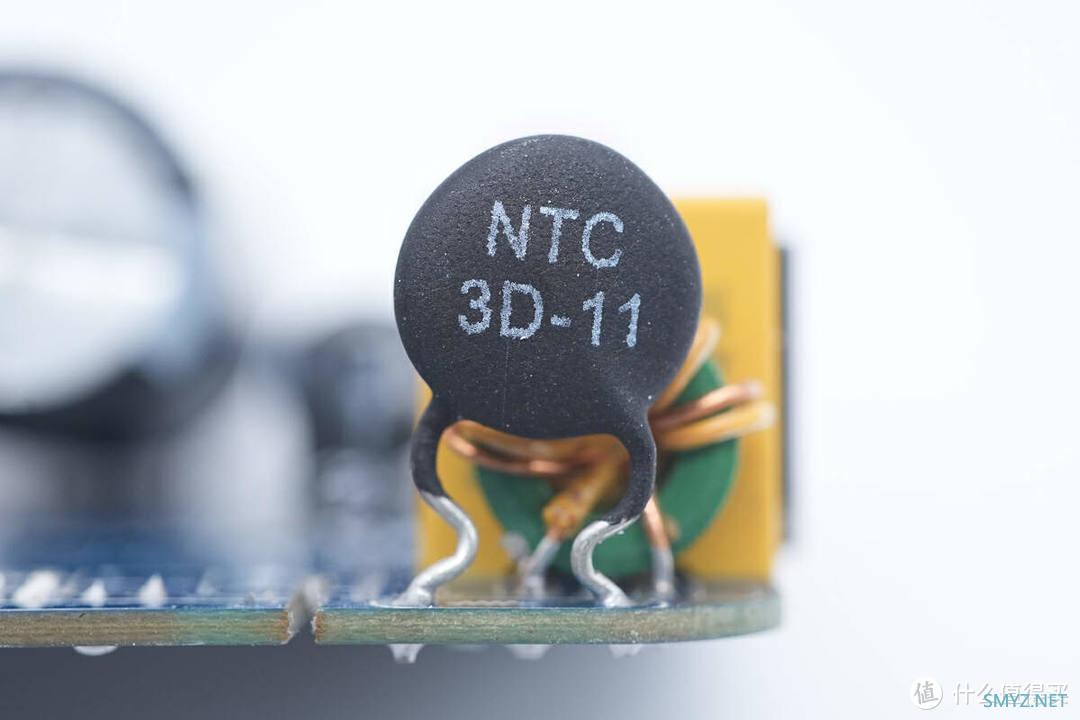

NTC热敏电阻特写，用于抑制上电浪涌电流。

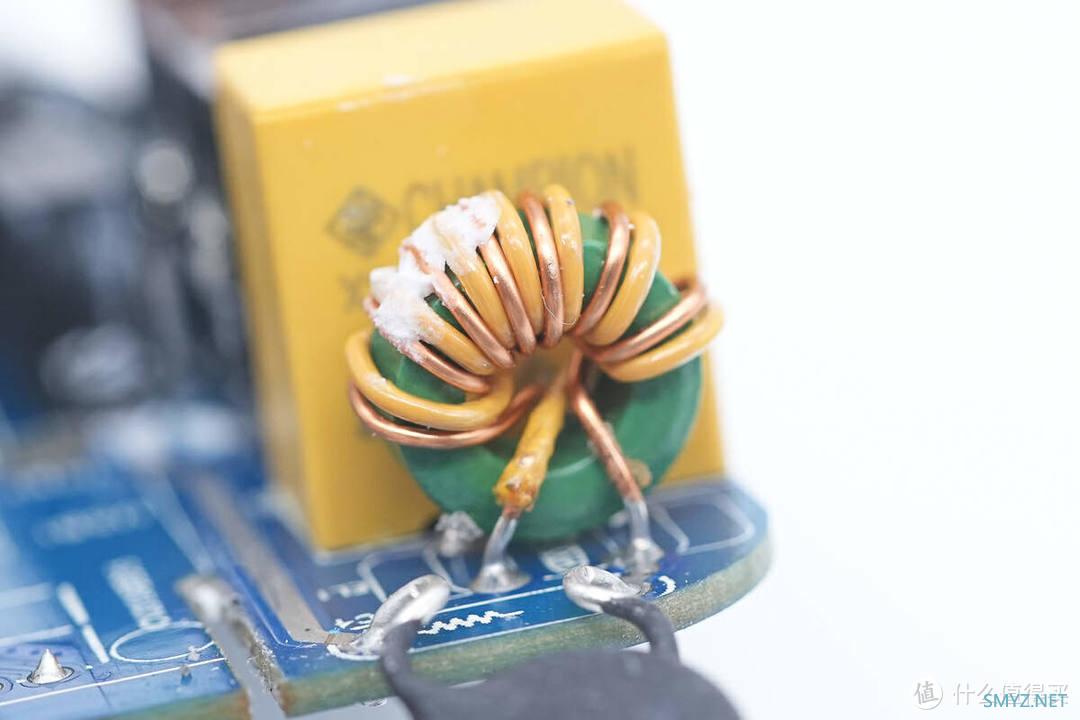

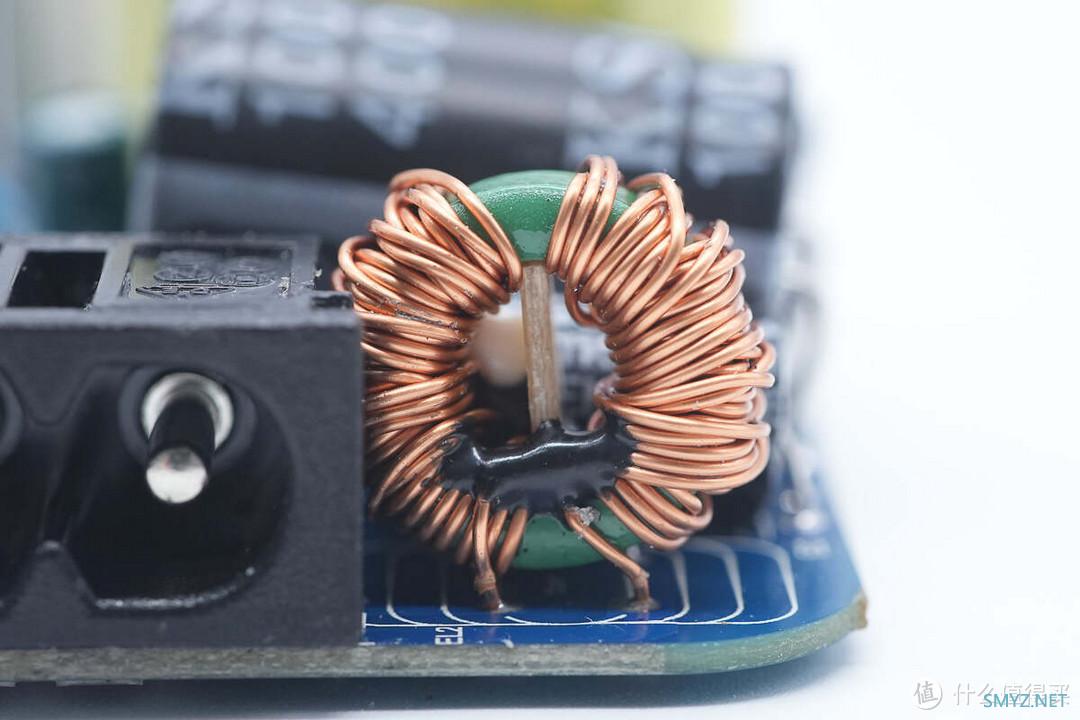

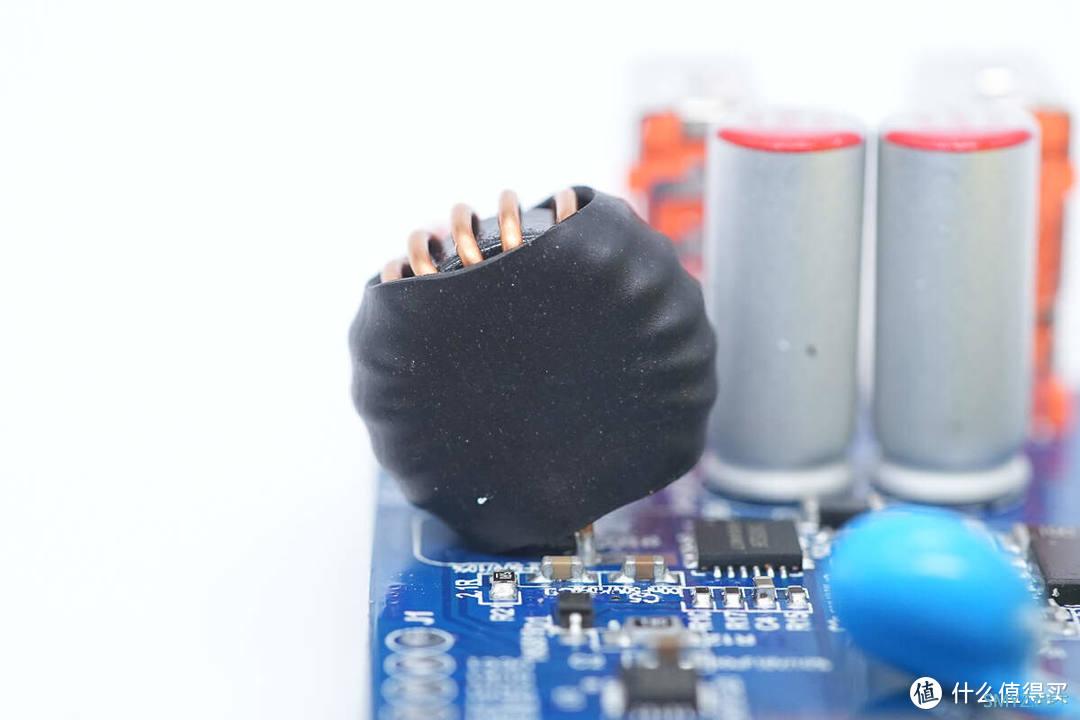

共模电感用于滤除EMI干扰，采用漆包线和绝缘线绕制。

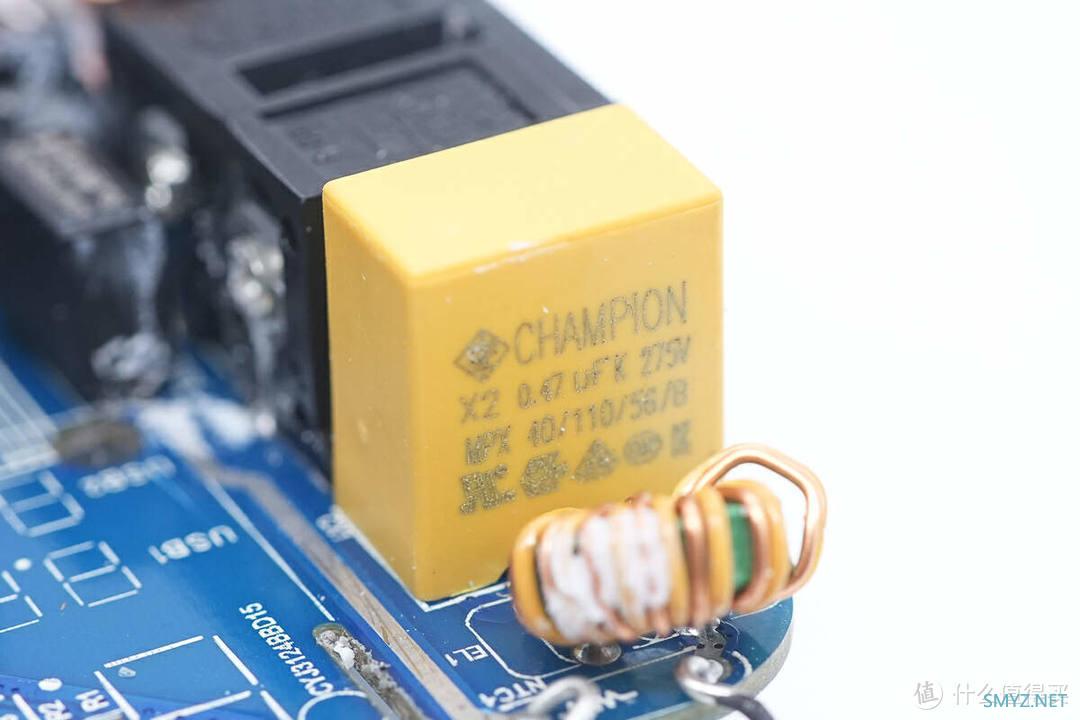

安规X2电容来自CHAMPION全鹏电子，规格为0.47μF。

另一颗共模电感特写。

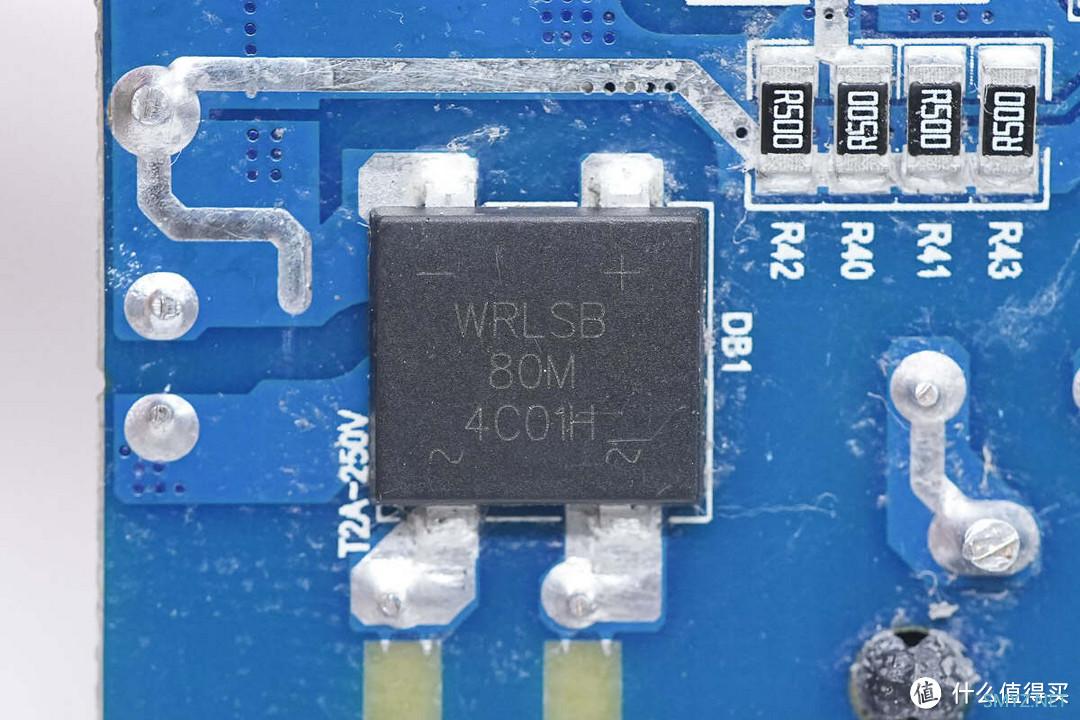

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

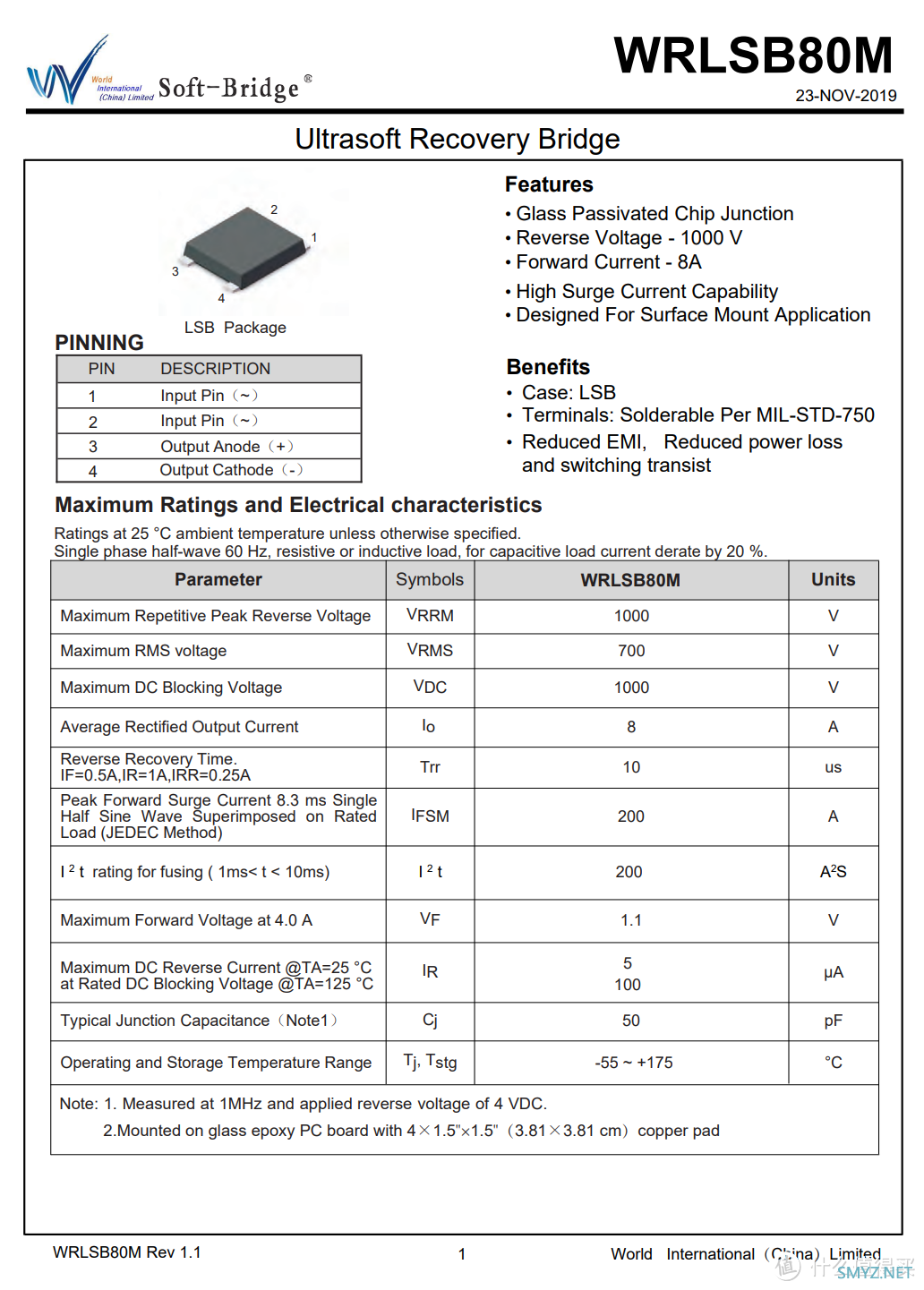

沃尔德 WRLSB80M 资料信息。

充电头网拆解了解到，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，产品性能获得客户一致认可。

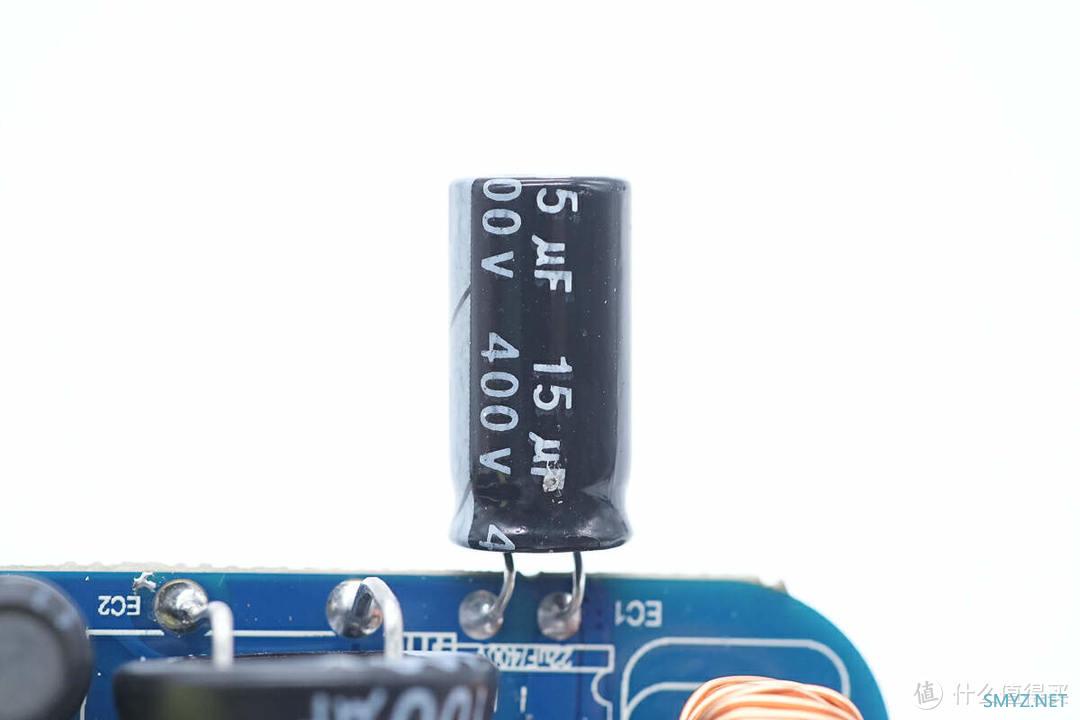

高压滤波电解电容规格为400V15μF。

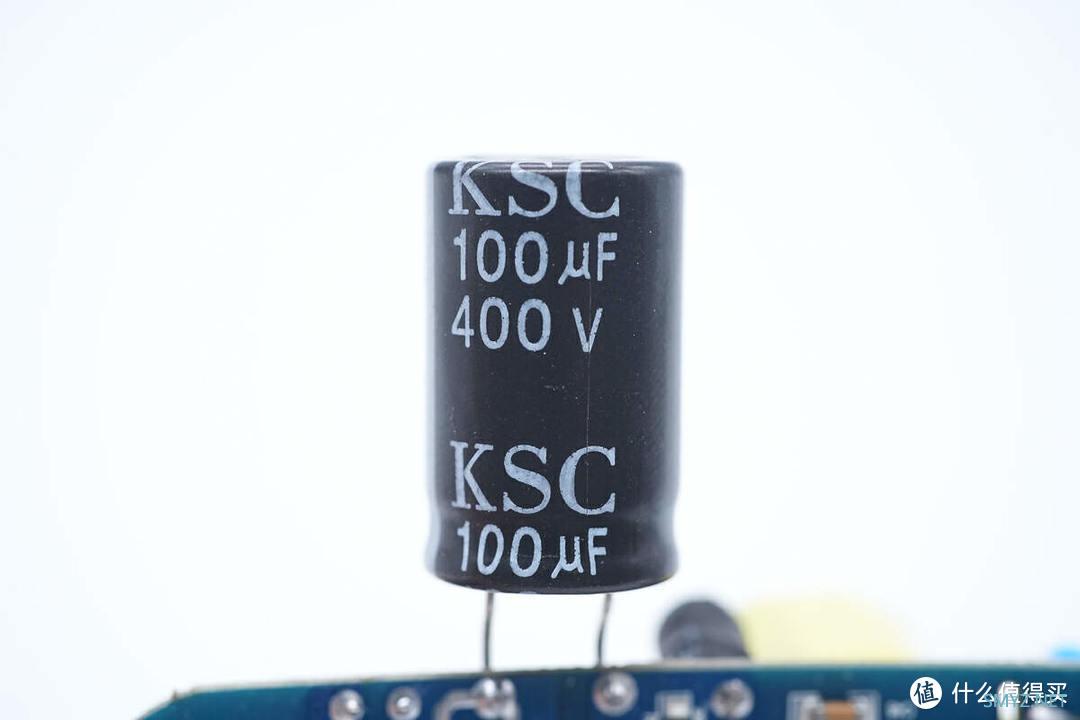

另一颗为KSC品牌，规格为400V100μF。

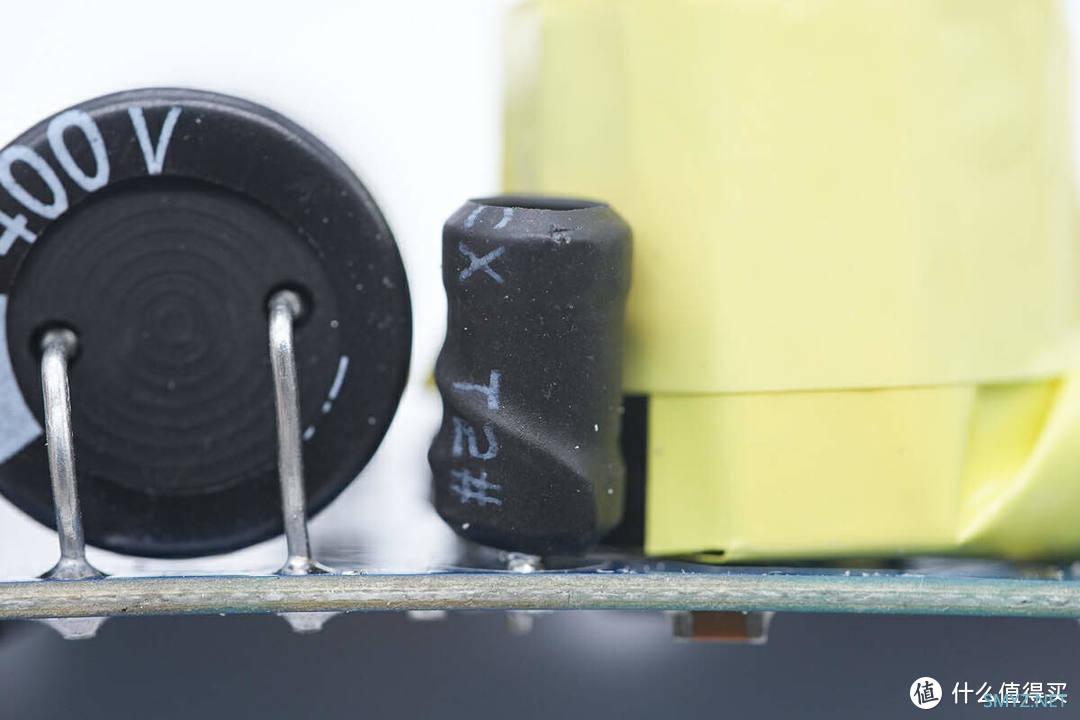

工字电感外套绝缘管。

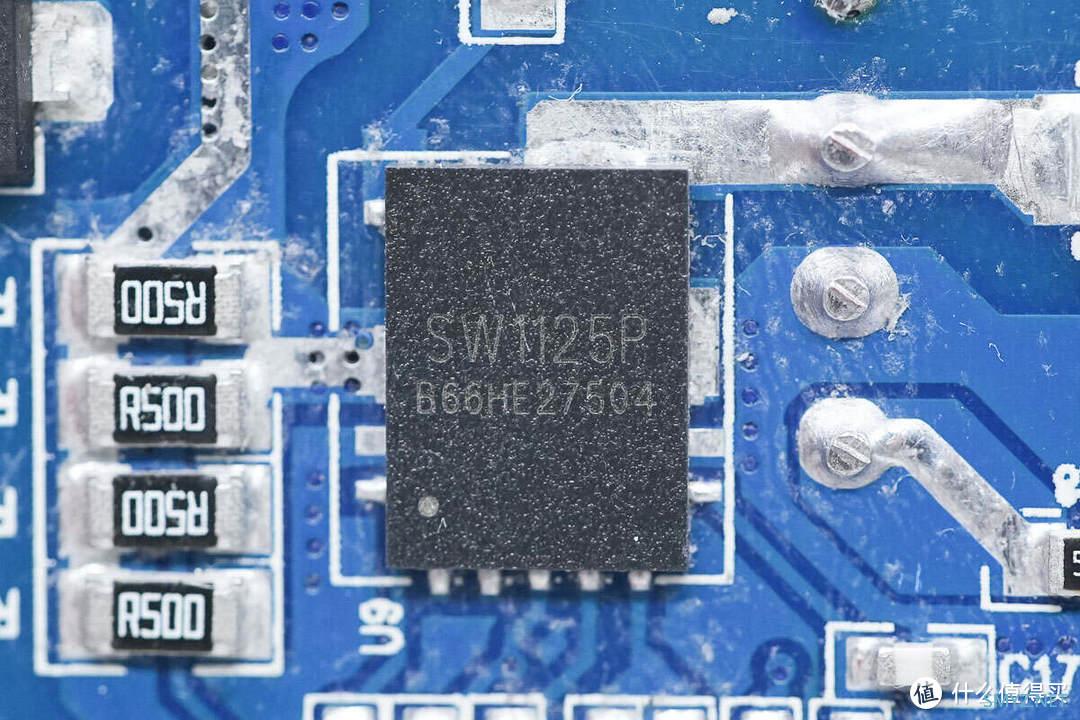

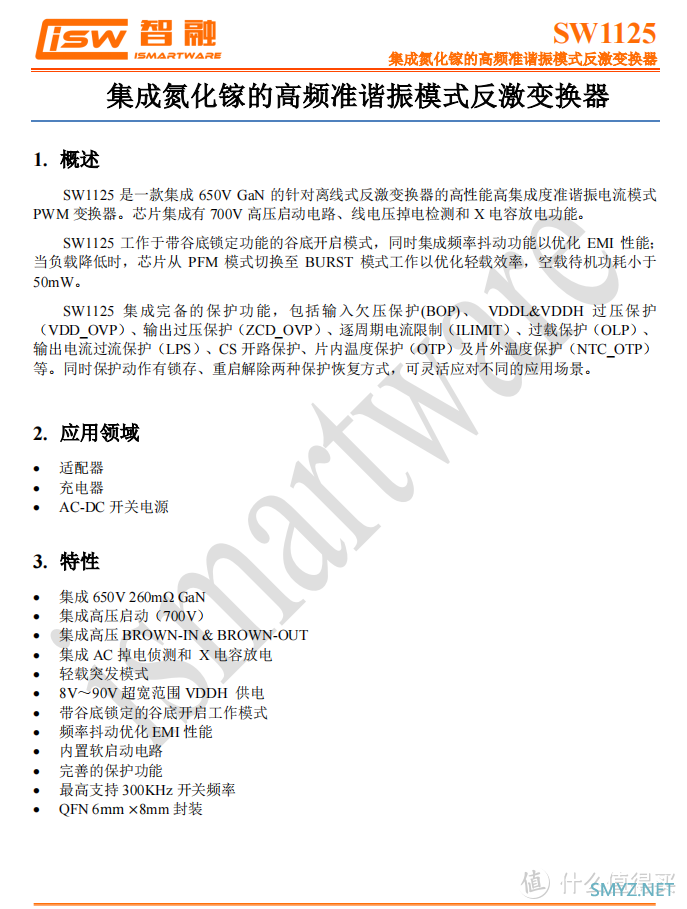

开关电源主控芯片采用智融SW1125合封氮化镓芯片，这是一颗集成650V耐压，260mΩ导阻氮化镓开关管的高频准谐振反激变换器，芯片内部集成了700V高压启动电路，线电压掉电检测和X电容放电功能。

SW1125运行在带谷底锁定的谷底开启模式，降低开关损耗，并集成频率抖动功能优化EMI性能。芯片支持突发模式，当负载降低时自动进入突发模式优化轻载效率，空载待机功耗低于50mW，满足六级能耗要求。

SW1125支持8-90V超宽范围供电，支持最高300KHz开关频率，采用散热增强的QFN6*8封装，可通过过孔导热来降低芯片温升，优化走线，简化散热设计。芯片内置多重完善的保护功能，并支持外接NTC检测充电器温升，实现全面的保护设计。

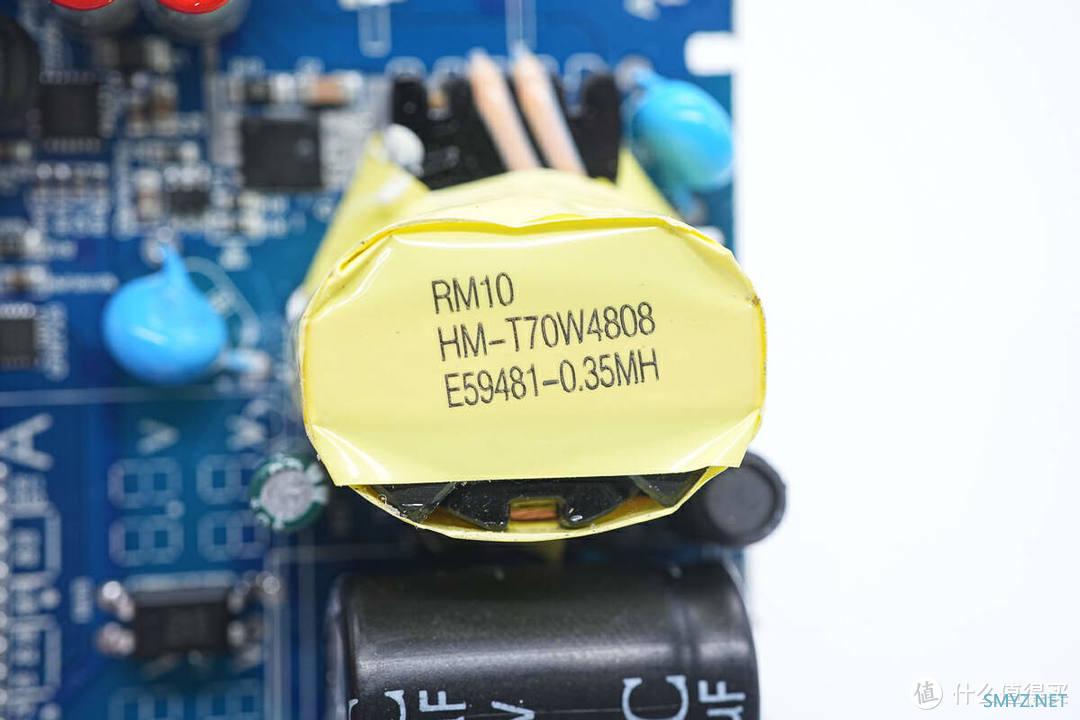

变压器特写。

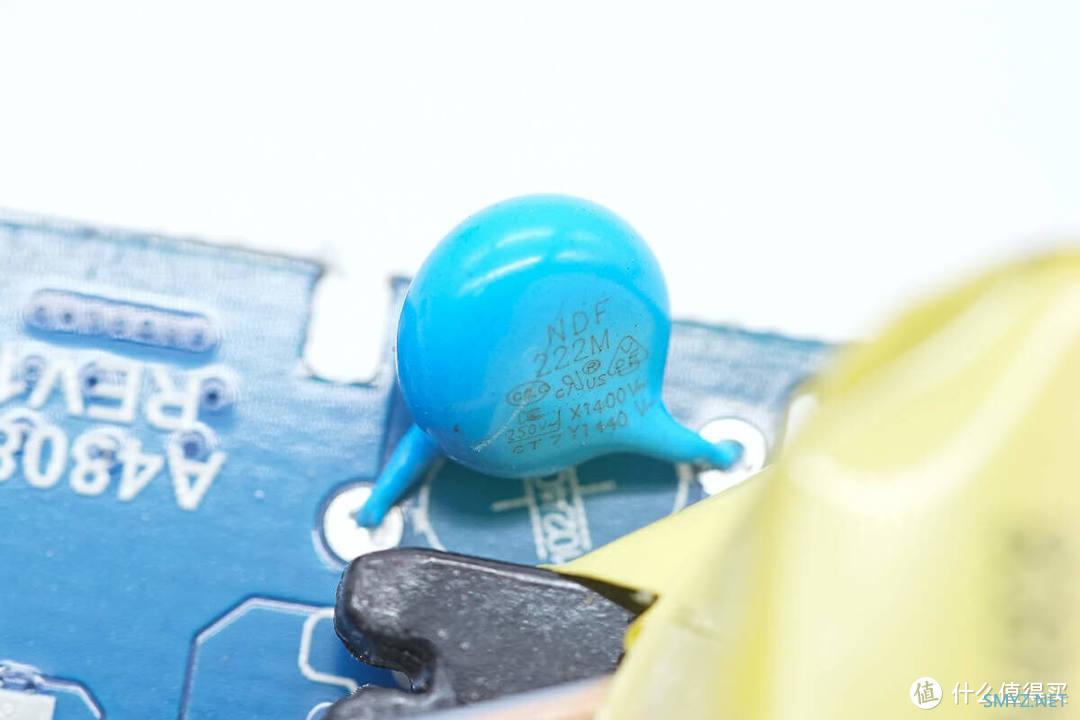

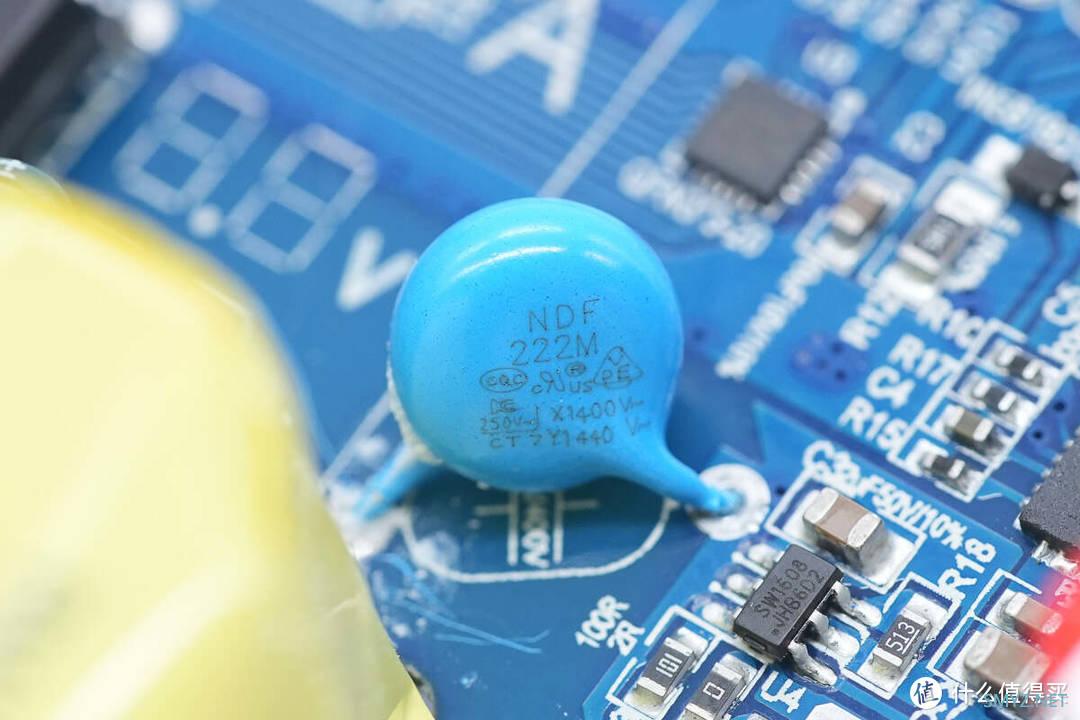

蓝色Y电容来自NDF达孚。

另一颗特写。

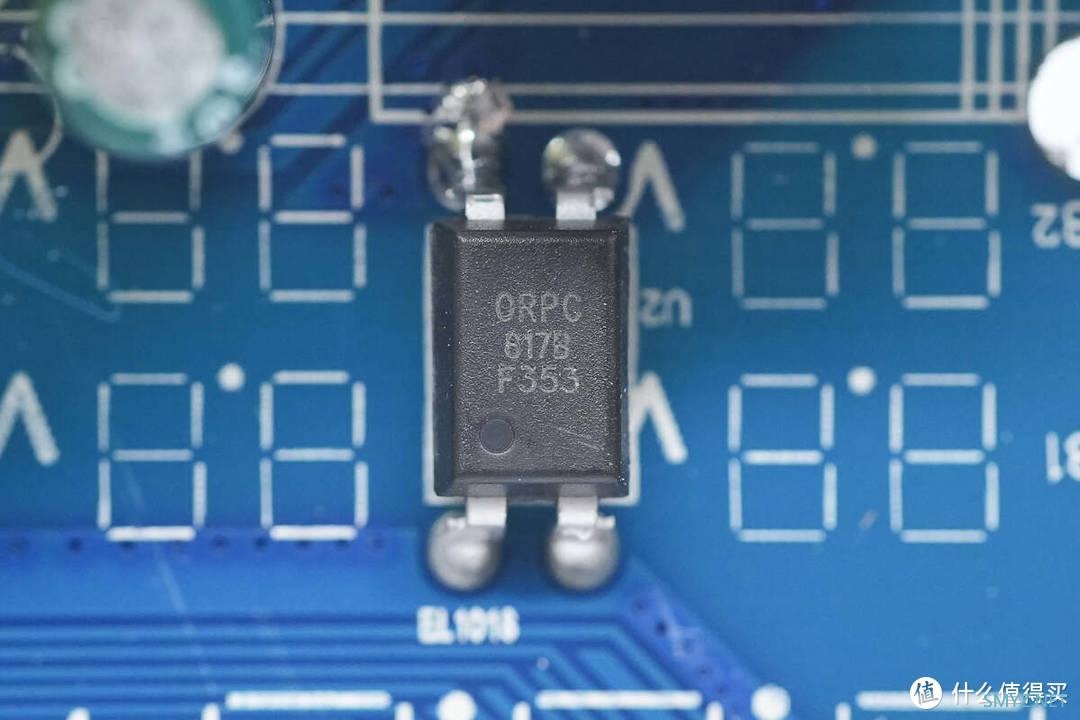

ORPC-817B光耦特写，用于输出电压反馈。

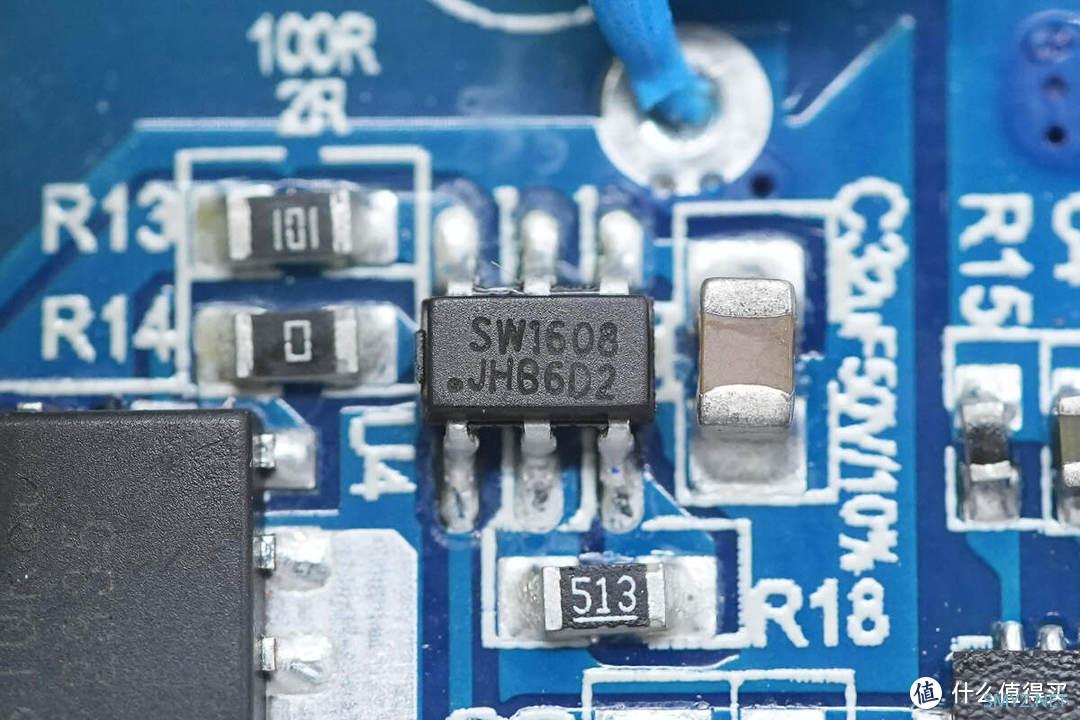

同步整流控制器采用智融SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围， 配合 MOSFET 使用替代肖特基整流二极管，可以显著提高系统效率。

SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。此外其内部集成智能导通检测功能，可以有效防止 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。

充电头网拆解了解到，智融科技SW1125/SW1106+SW1608氮化镓电源方案此前还被雅晶源65W 2C1A氮化镓充电器、喜微100W 3C1A超高性价比氮化镓快充、钜海65W 2C1A氮化镓充电器、鸿达顺65W三USB-C口氮化镓充电器等产品采用。

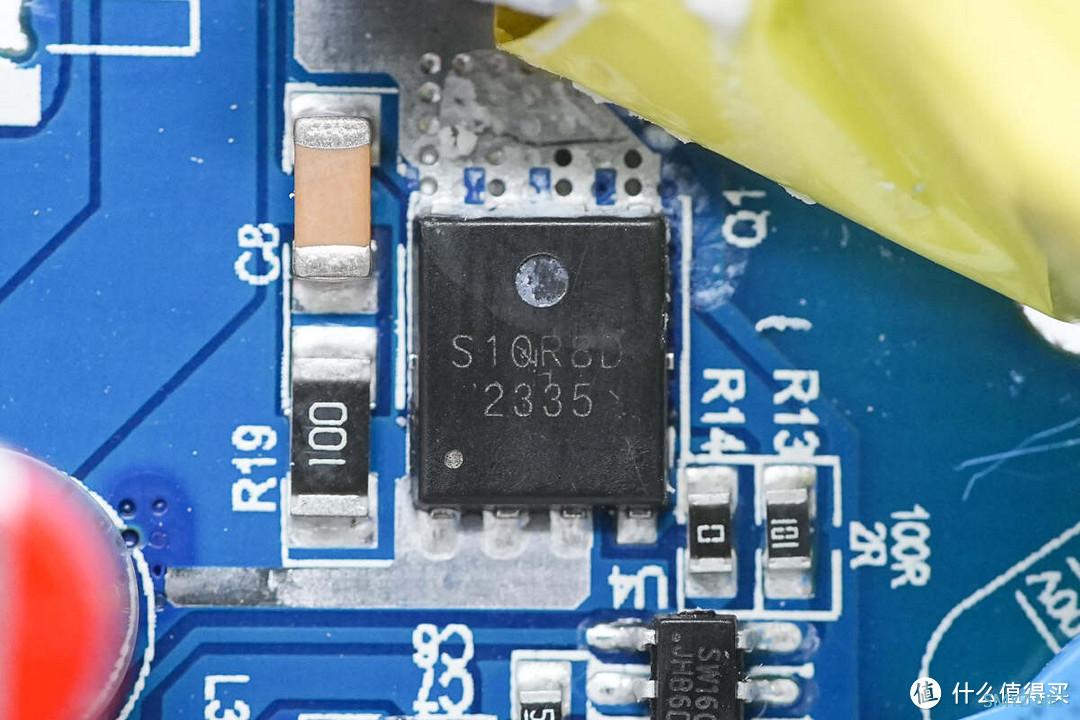

同步整流管特写，丝印S10R8D。

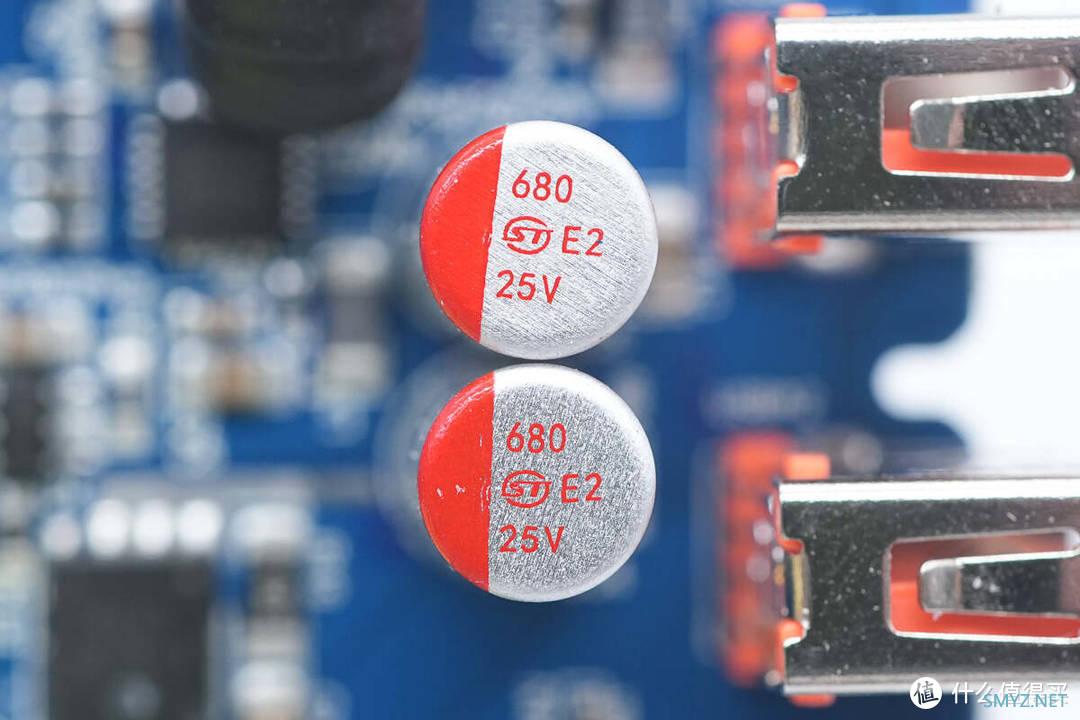

输出滤波固态电容特写，规格为25V680μF。

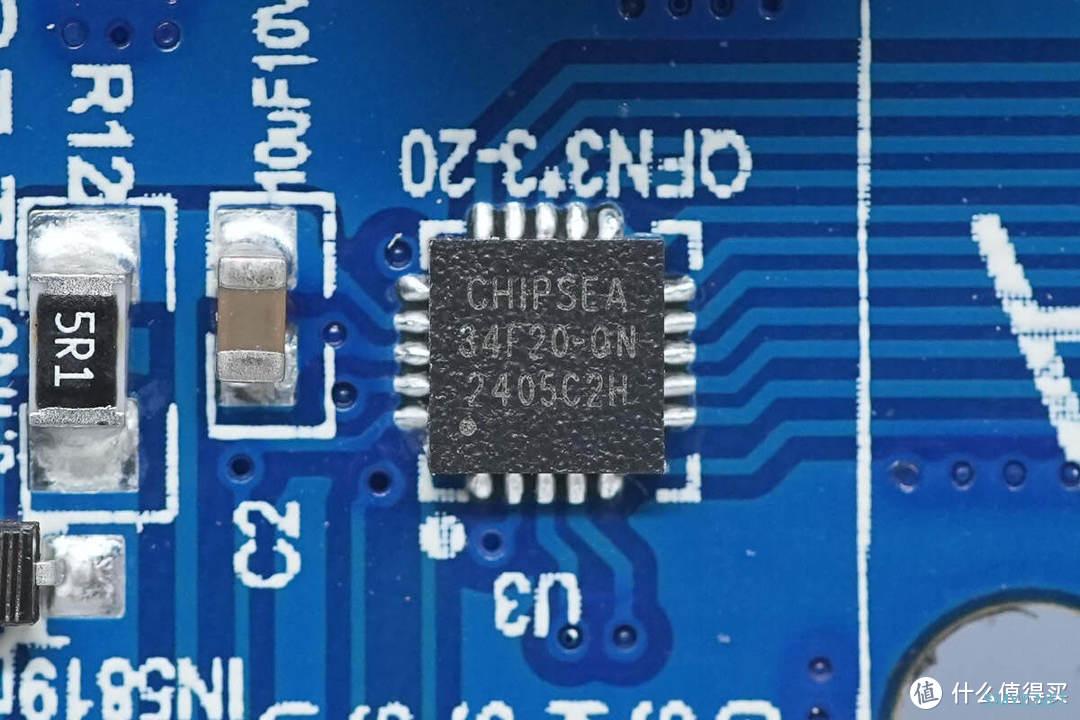

MCU来自芯海科技，型号CSU34F20，这是一款带LED驱动和12-bit ADC的8位CMOS单芯片Flash MCU，内置4K×16位FLASH程序存储器。

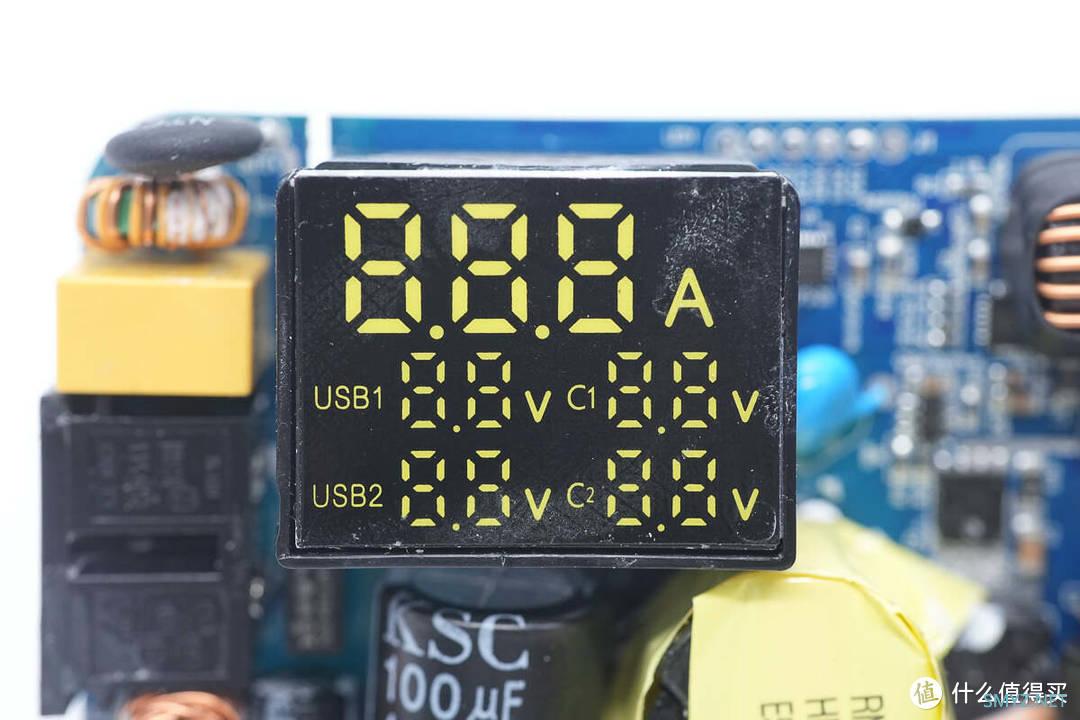

LED显示屏特写。

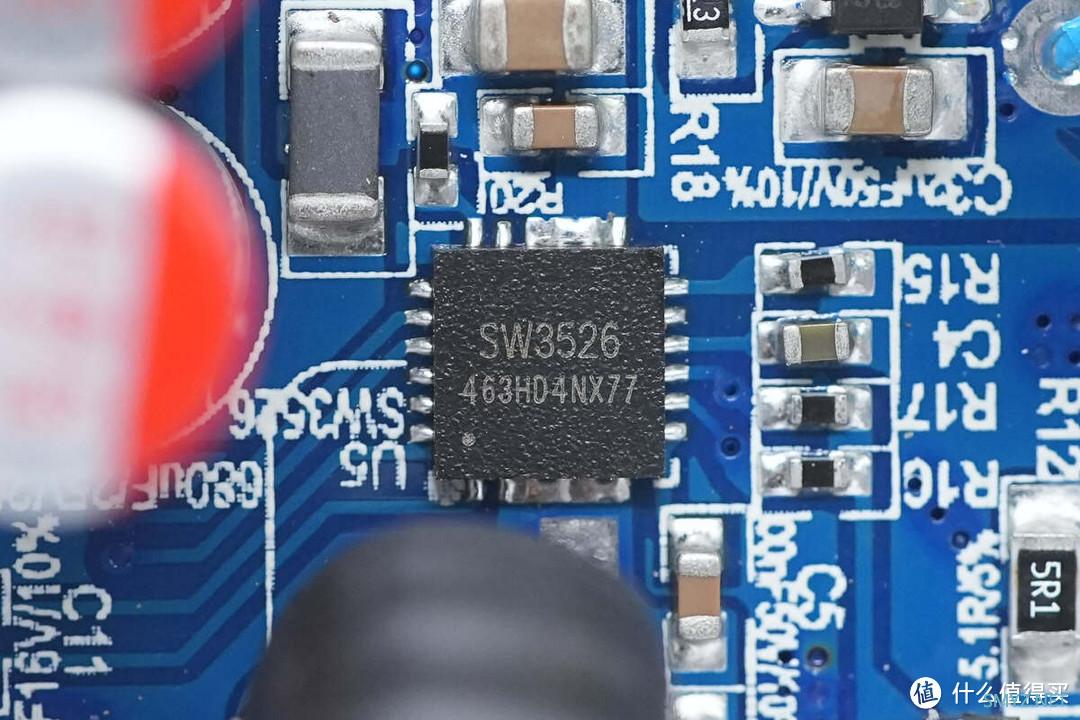

用于两个USB-A接口的降压芯片使用智融科技SW3526，芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。

得益于芯片的高集成度，SW3526将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部浓缩集成在一个封装内部，极大的简化了多口快充的电路设计。

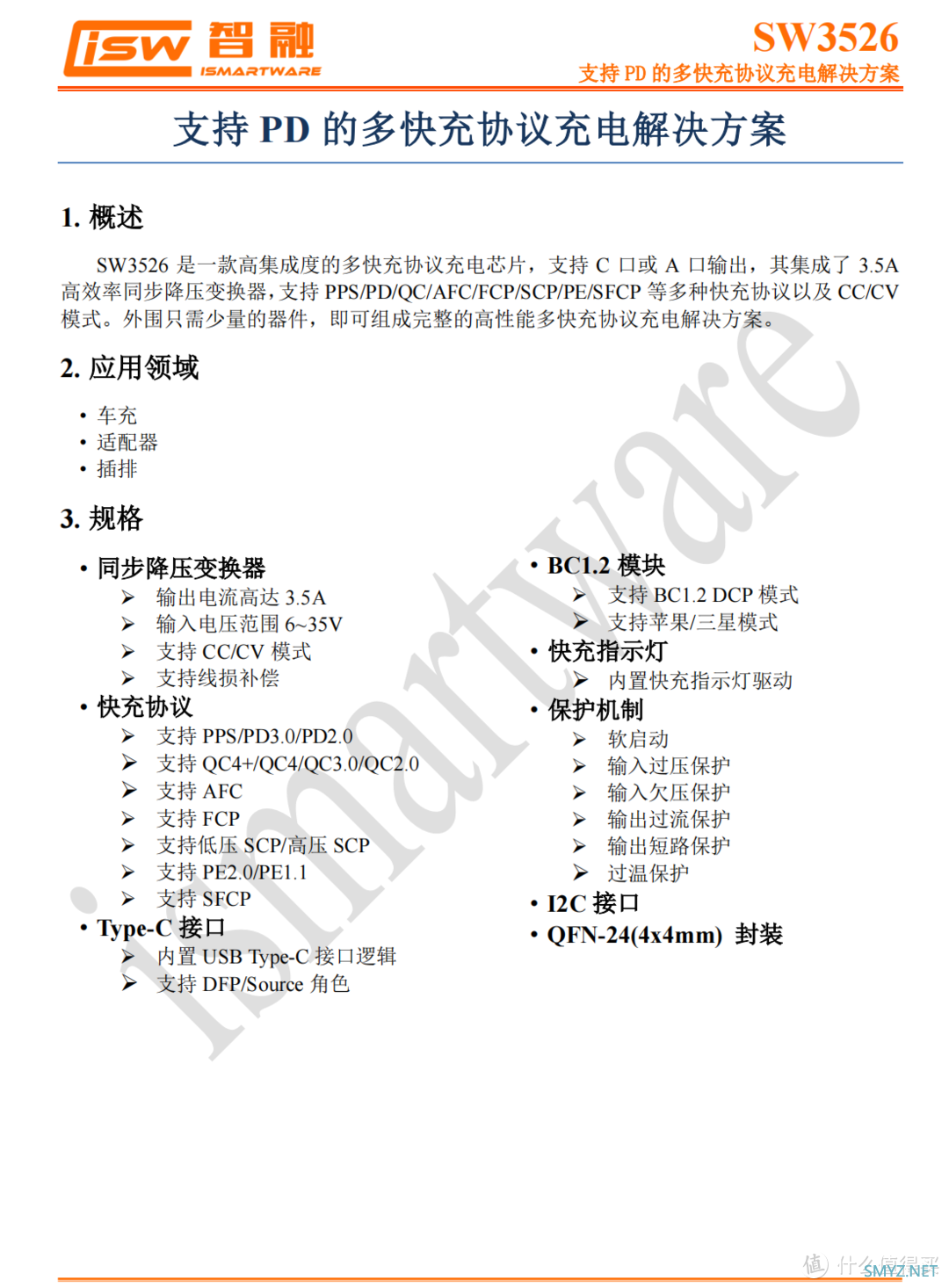

智融 SW3526 详细规格资料。

充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充 、特斯拉Model 3/Y专用中控扶手箱数据恢复面板等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

降压电感外套绝缘管。

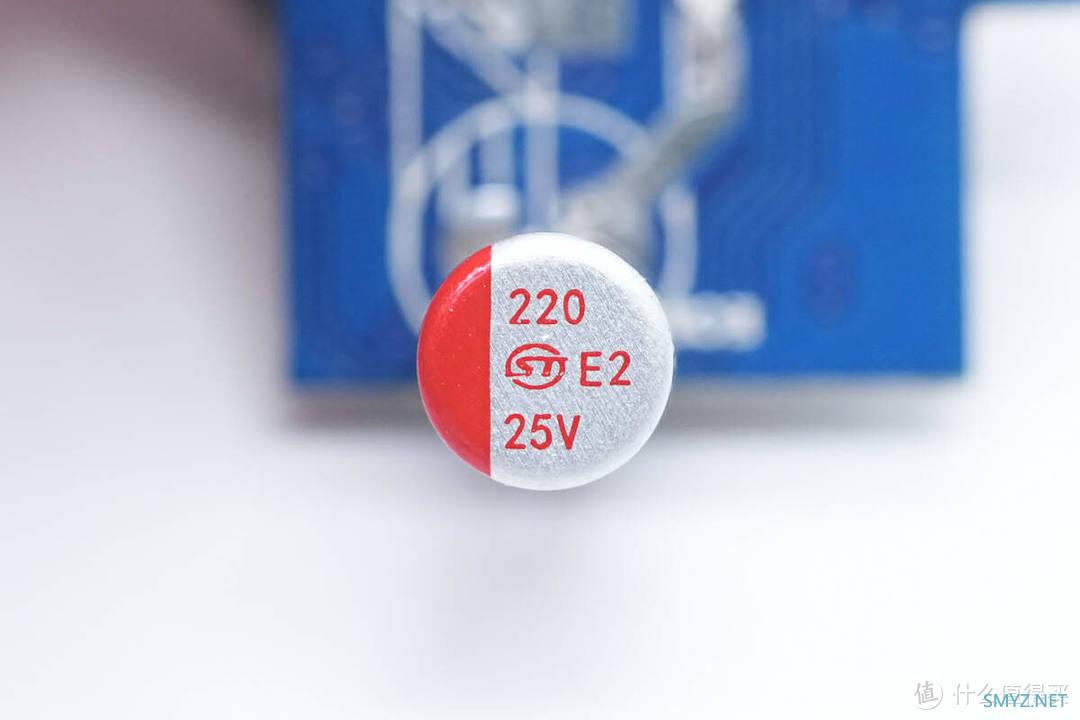

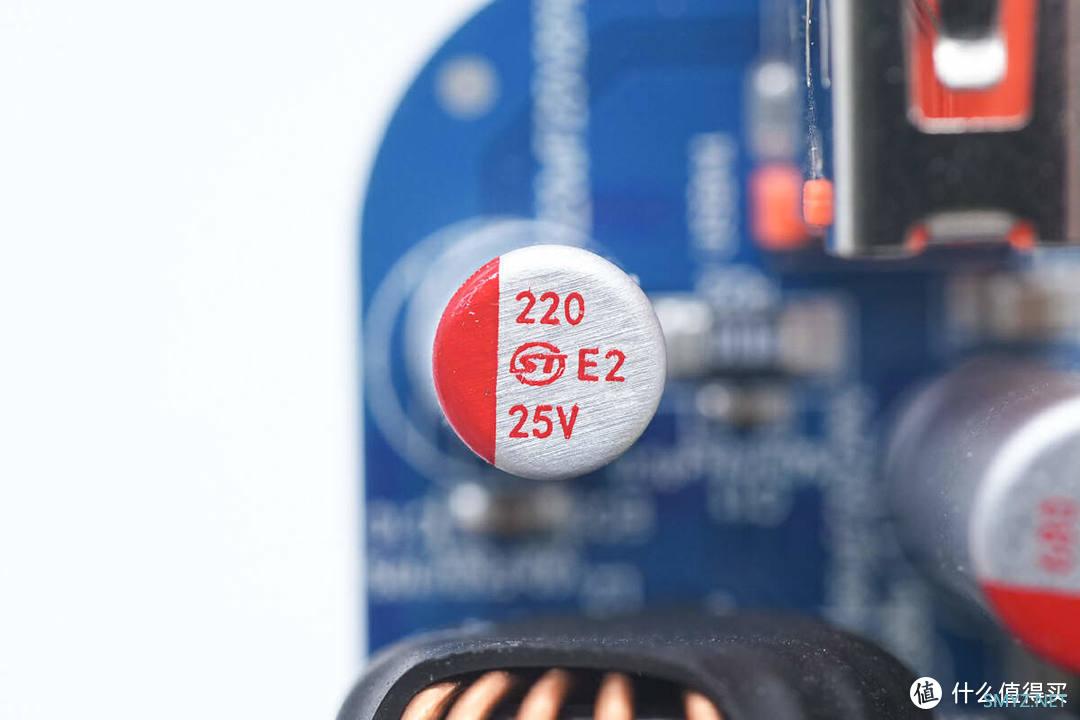

降压输出滤波固态电容规格为25V220μF。

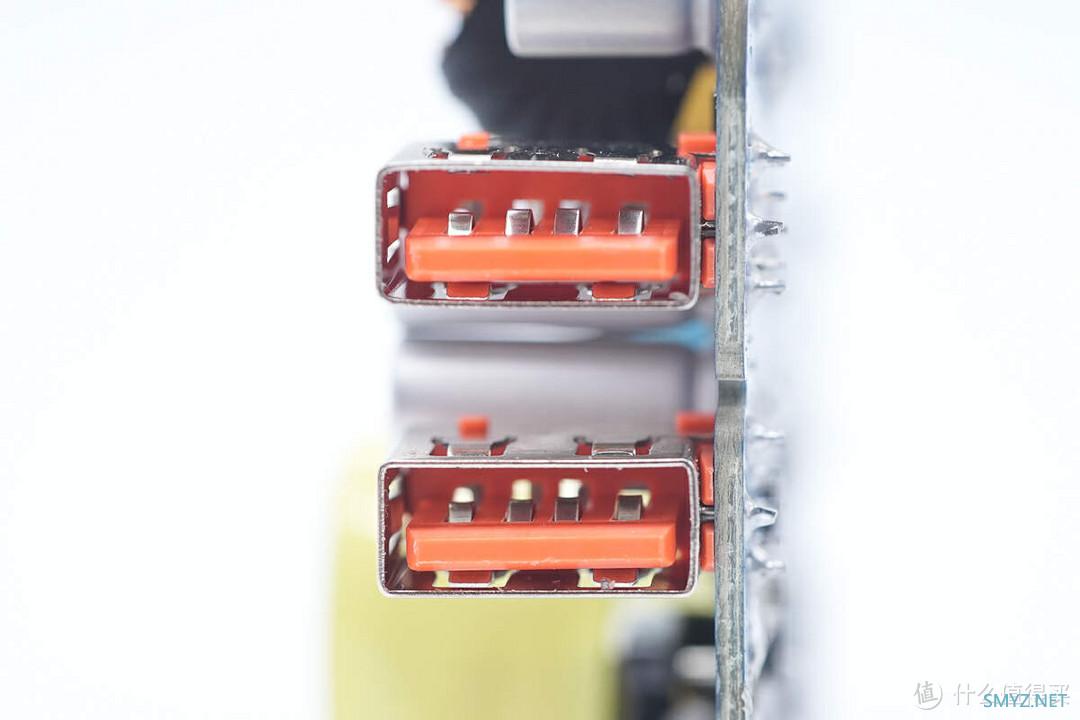

USB-A母座特写。

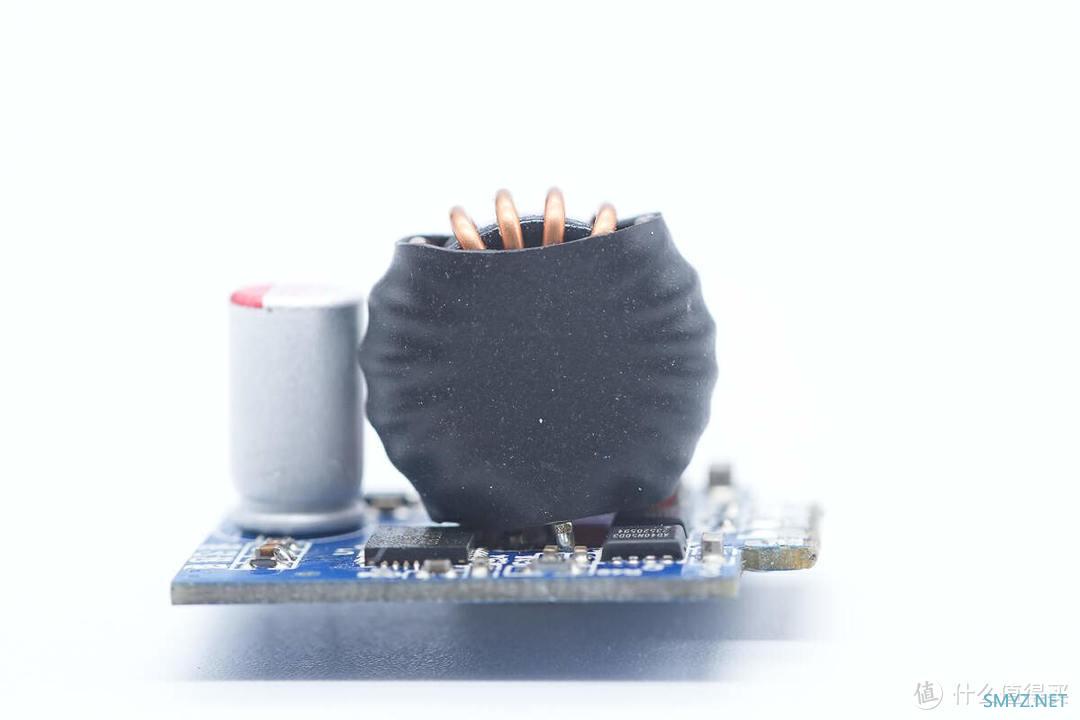

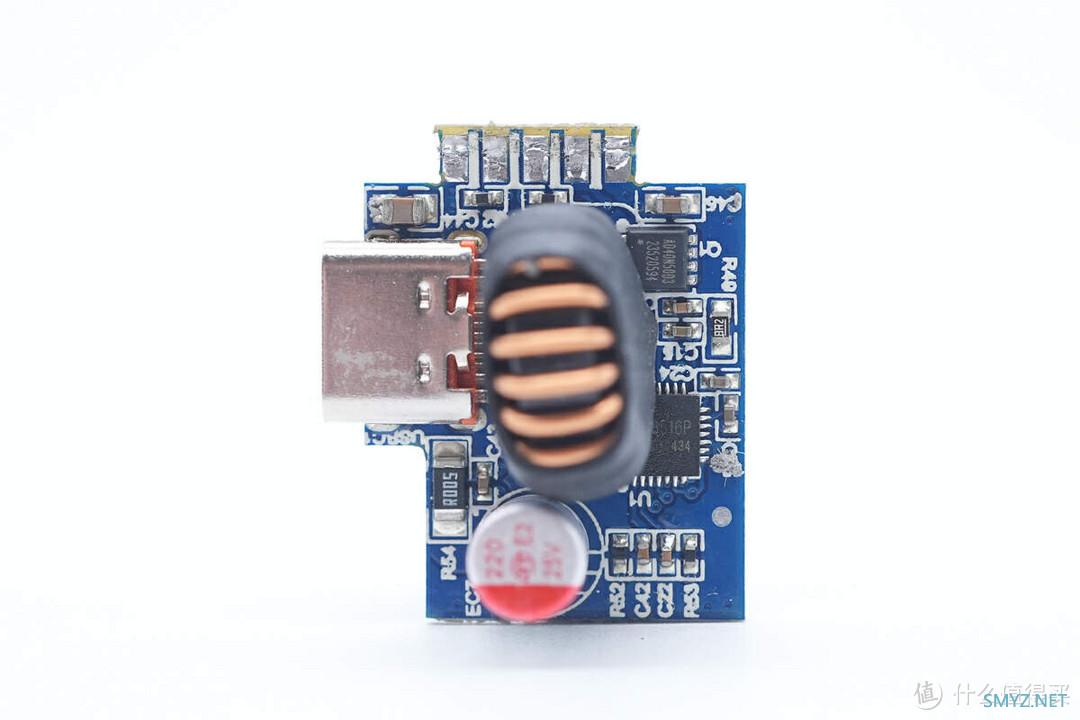

USB-C1口母座所在小板正面设有降压协议芯片、同步降压开关管、降压电感以及固态滤波电容。

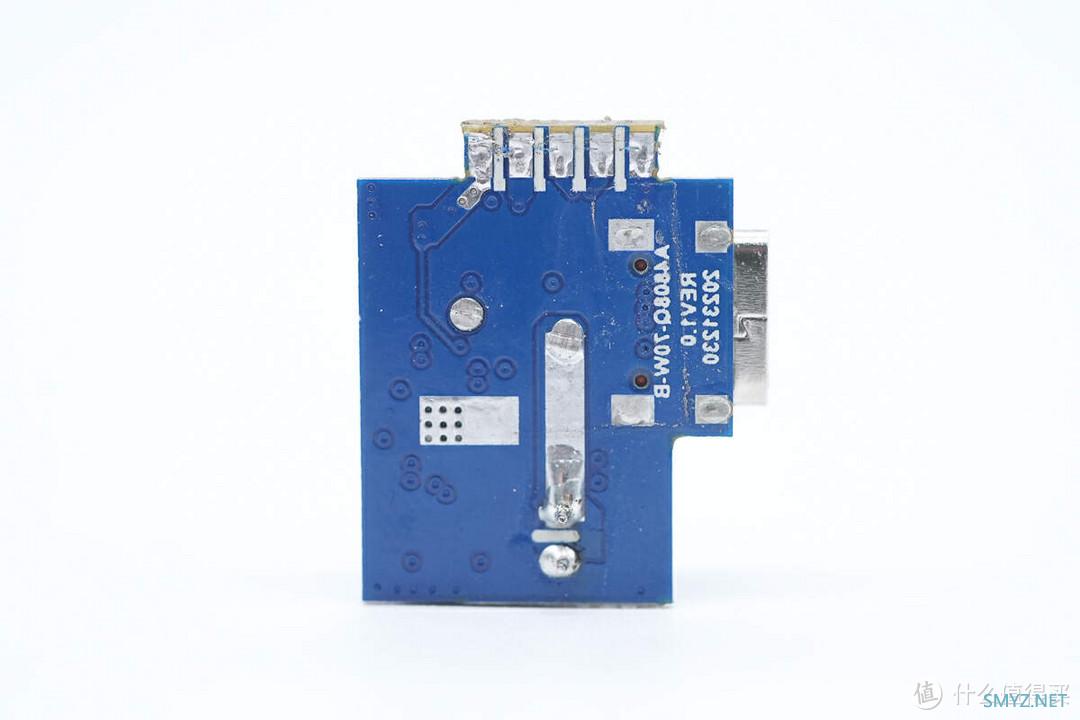

小板背面无器件。

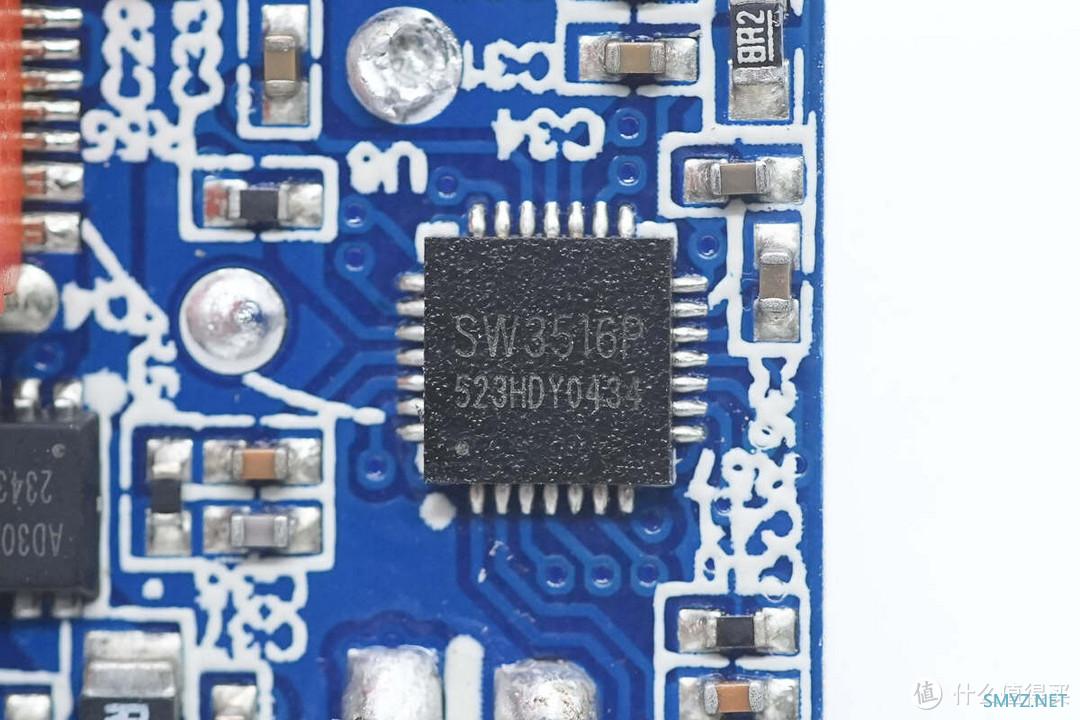

USB-C1口降压协议IC采用智融科技SW3516P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融科技SW3516H相同。

SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

智融科技 SW3516P 详细资料。

充电头网通过拆解了解到，智融科技 SW3516P 此前还被闪极100W 3C1A氮化镓充电器、公牛67W 3C1A山峰安全快充插座、魅族PANDAER 67W 2C1A氮化镓变速箱潮充、绿联MFM认证100W二合一氮化镓充电站等产品采用，芯片性能质量获客户一致认可。

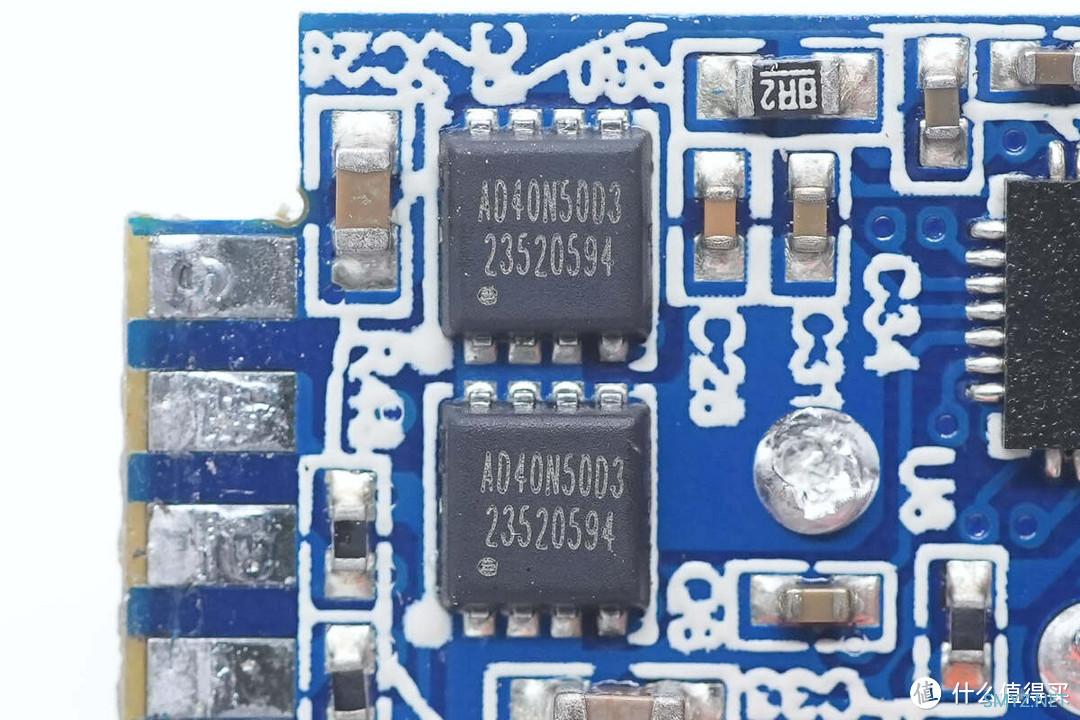

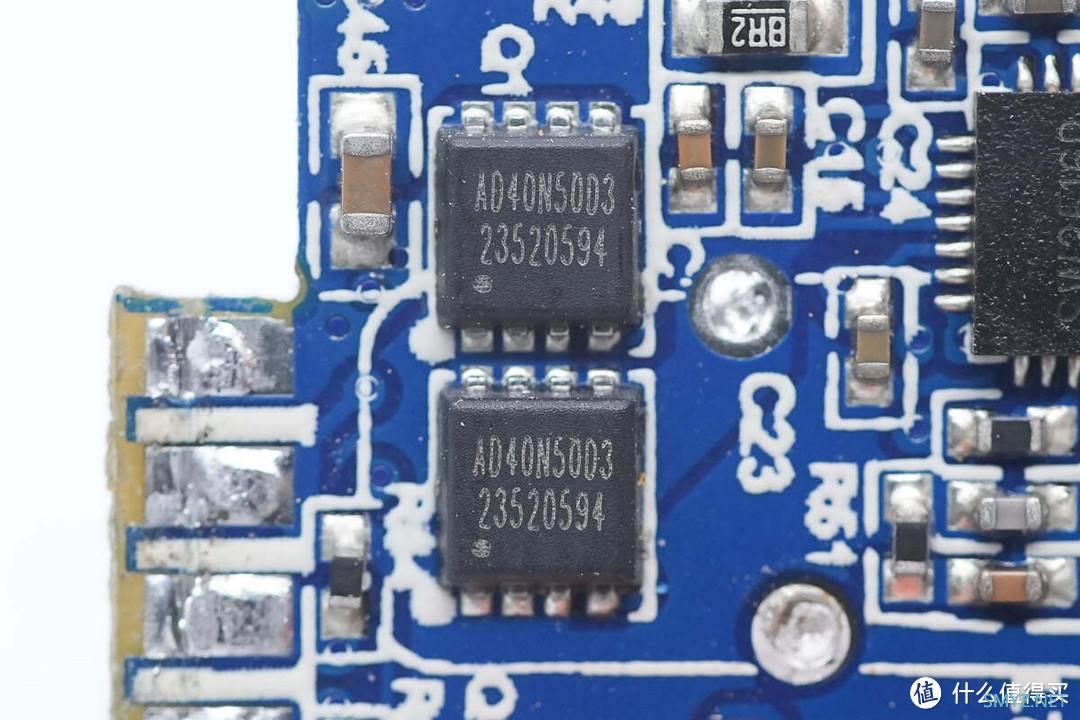

与智融科技SW3516P搭配的两颗同步降压开关管来自砹德曼，型号AD40N50D3，NMOS，耐压40V，采用PPAK3*3封装。

降压电感外套绝缘管。

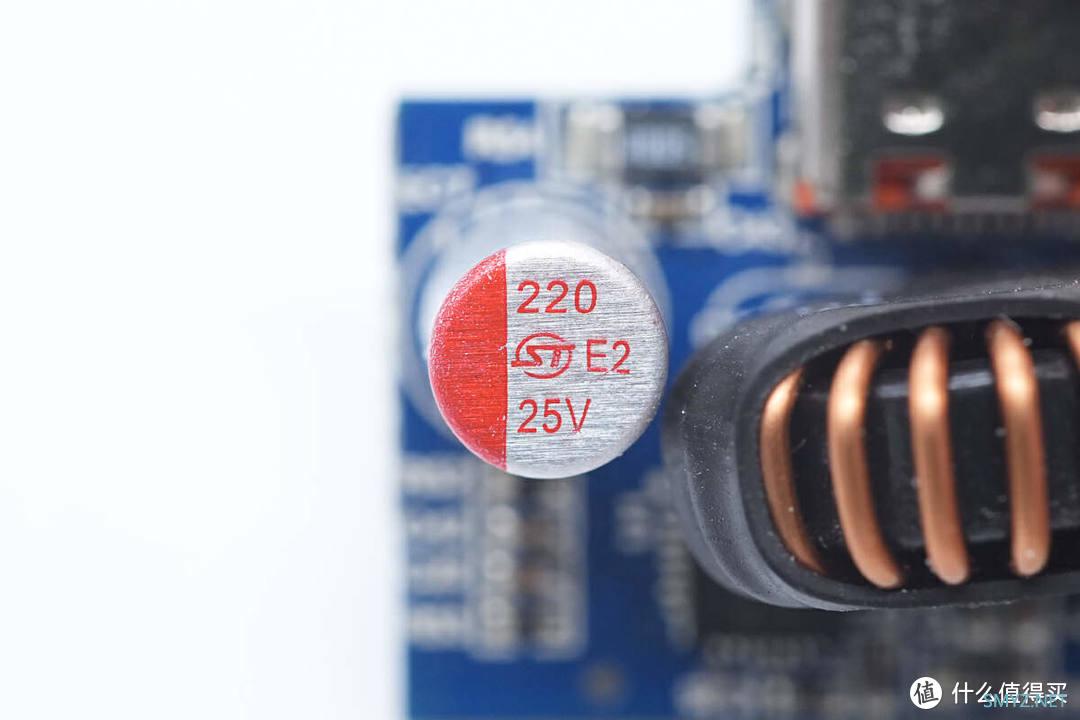

降压输出滤波固态电容规格为25V220μF。

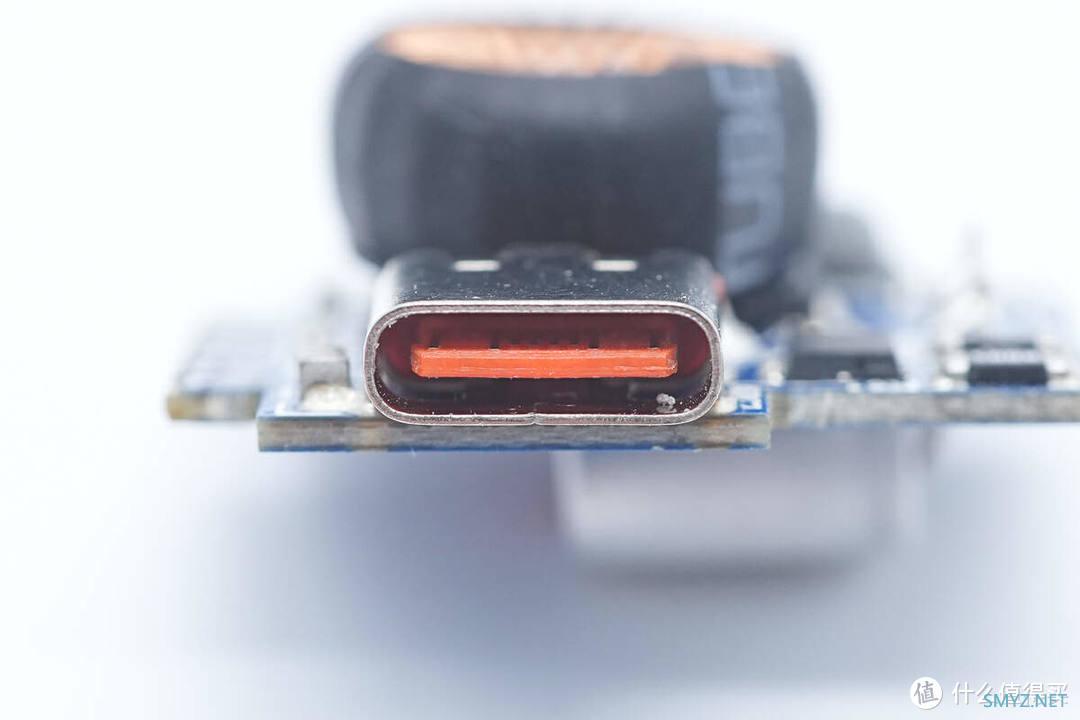

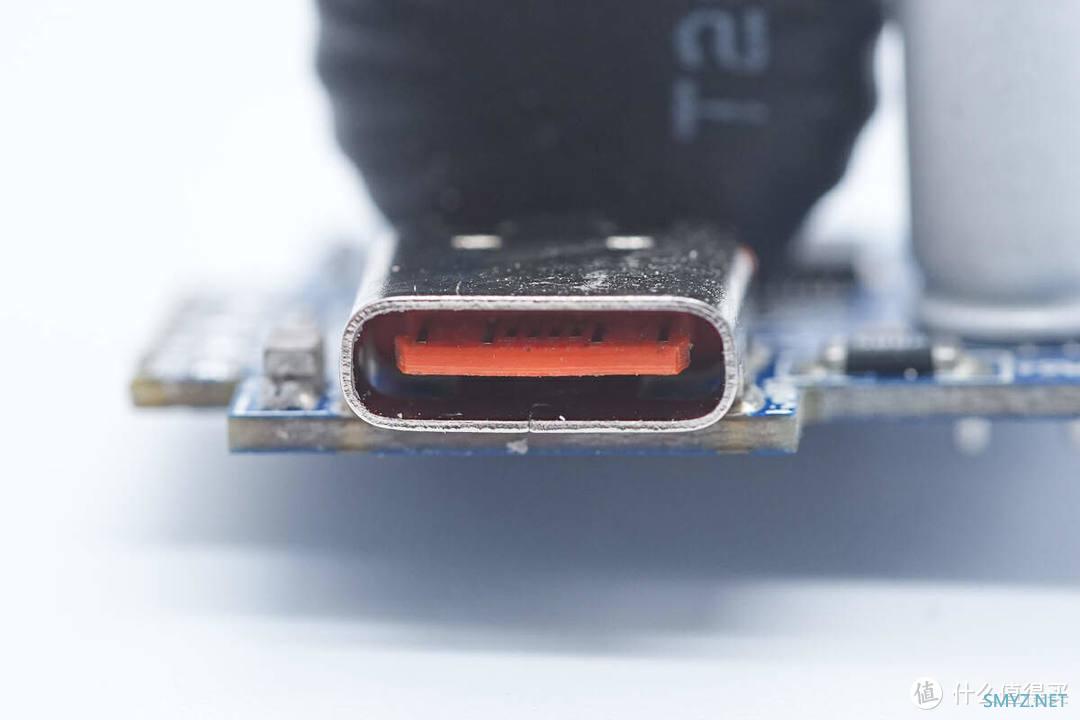

USB-C1口母座特写。

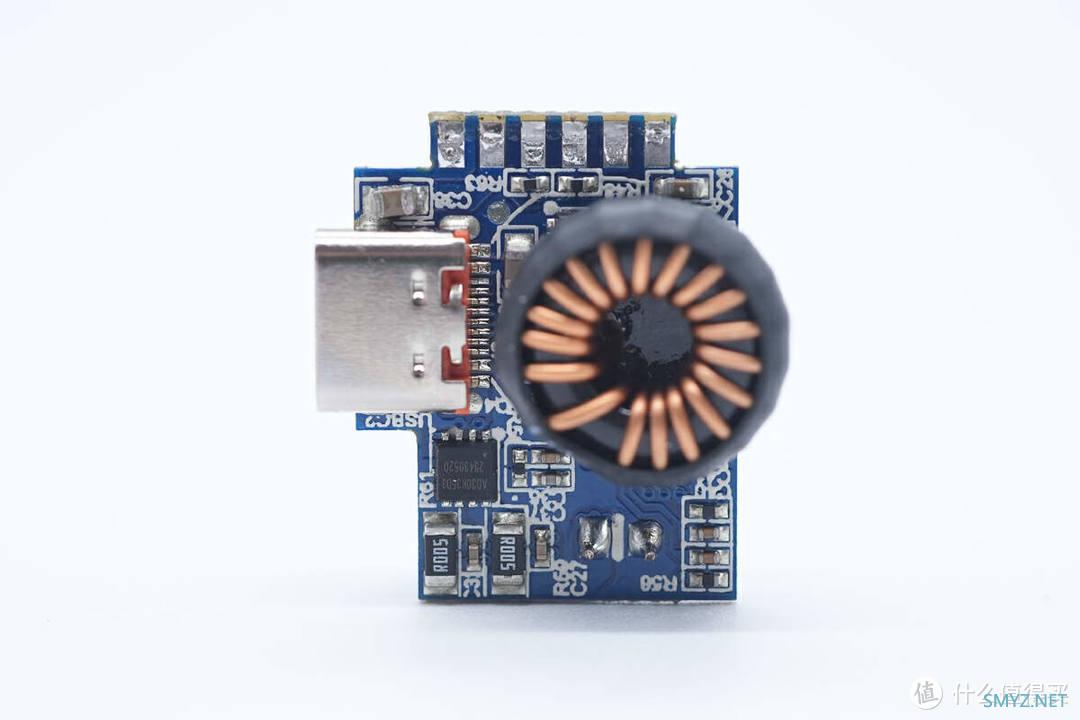

USB-C2口母座所在小板正面设有降压协议芯片、同步降压开关管、输出VBUS开关管以及降压电感。

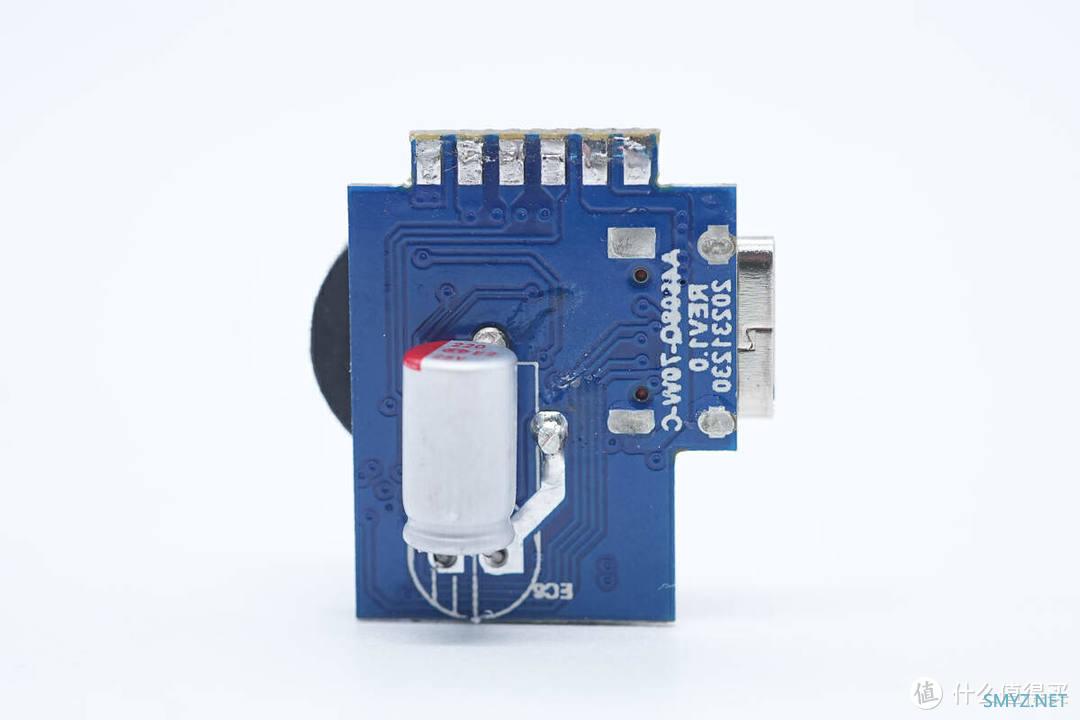

固态滤波电容布局在小板背面。

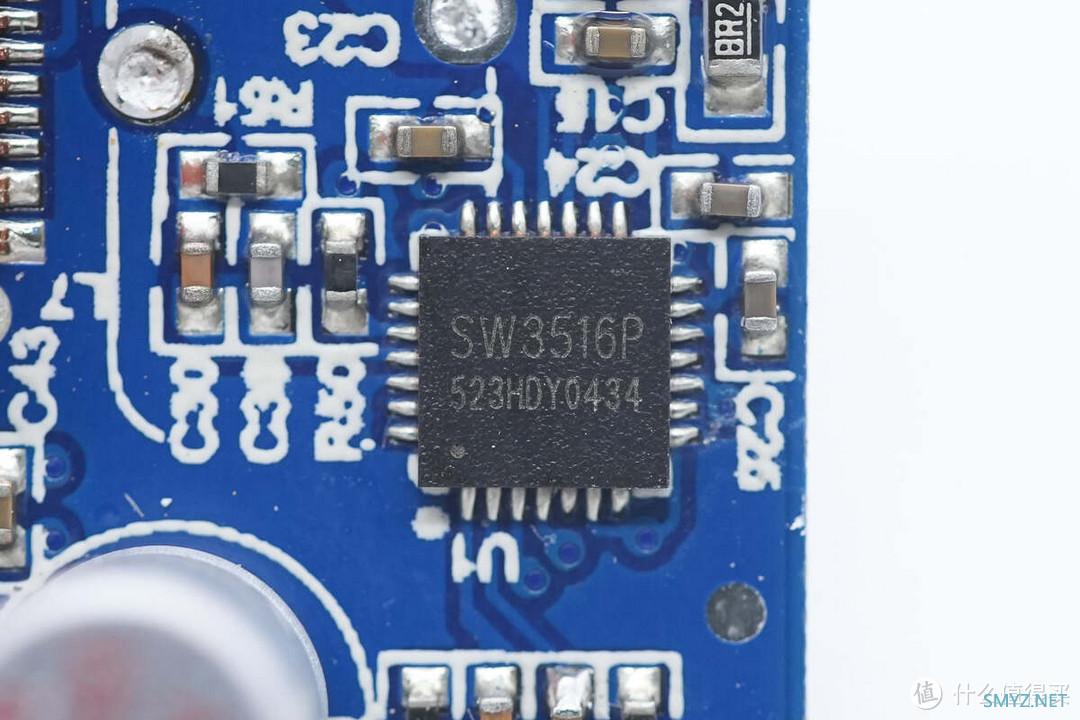

USB-C2口降压协议IC同样是采用智融科技SW3516P。

两颗同步降压开关管也是采用砹德曼AD40N50D3。

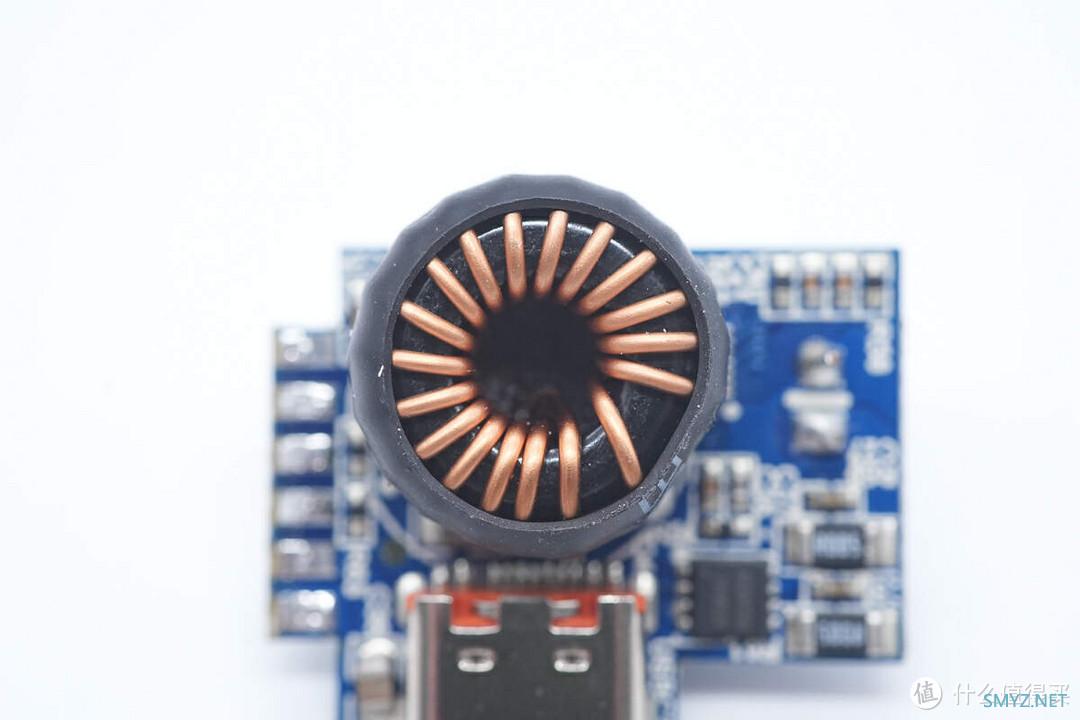

降压电感外套绝缘管。

滤波固态电容规格为25V220μF。

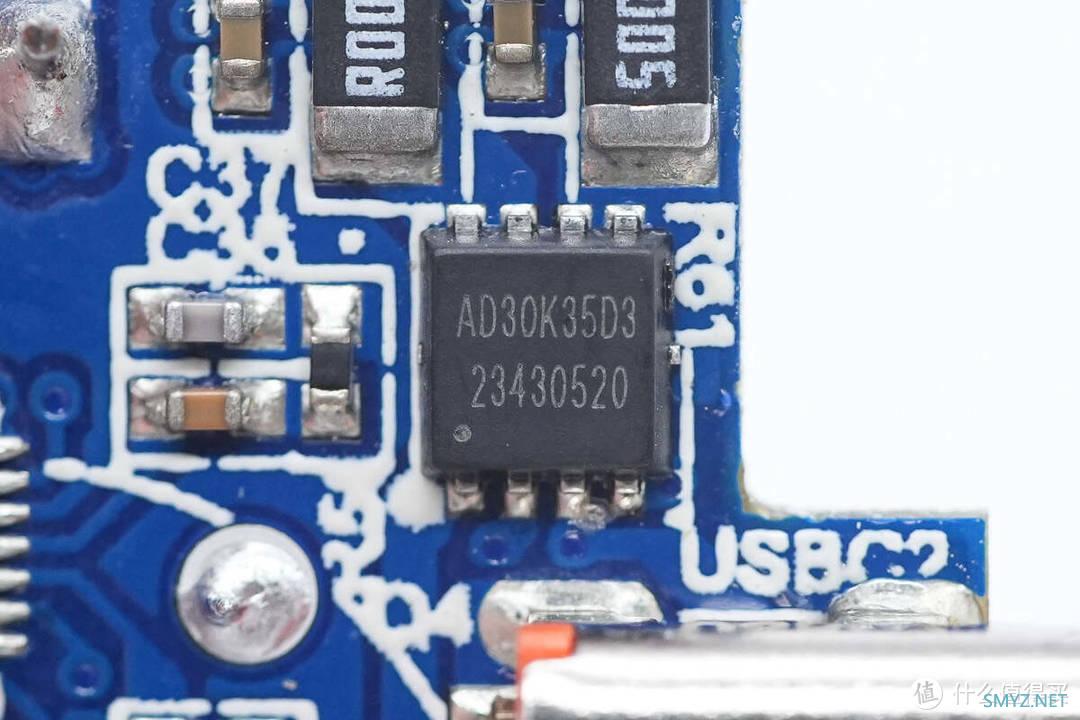

VBUS开关管来自砹德曼，型号AD30K35D3，是一颗耐压30V的双NMOS，导阻为9.4mΩ，采用PDFN3030封装。

USB-C2口母座特写。

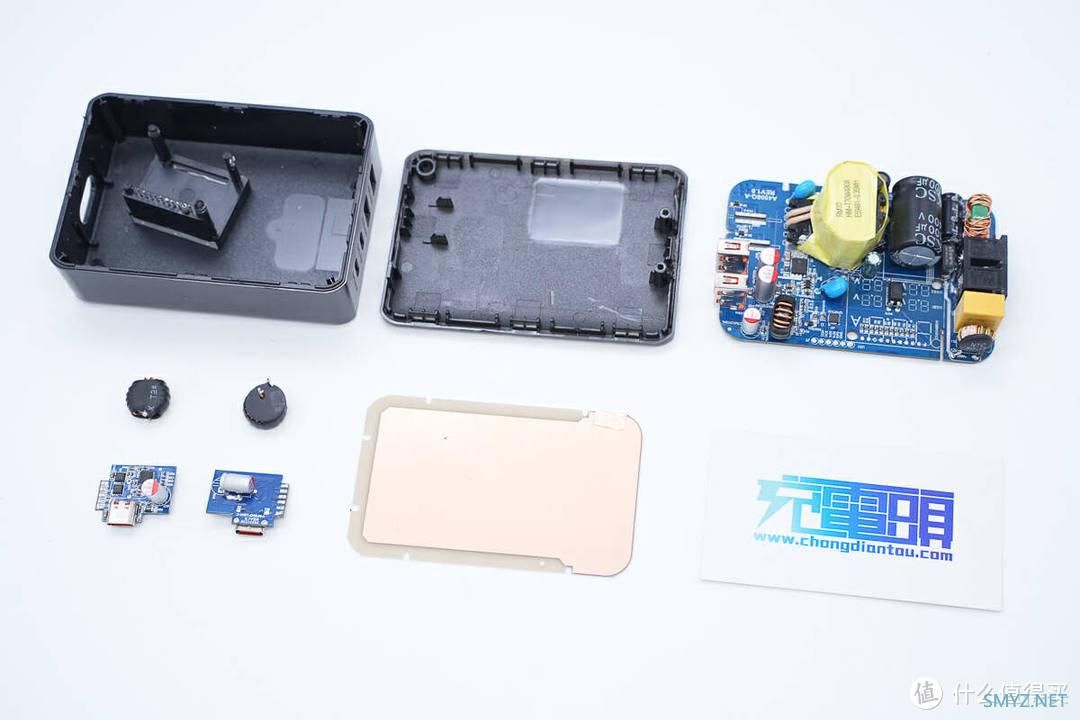

全部拆解一览，来张全家福。

充电头网拆解总结

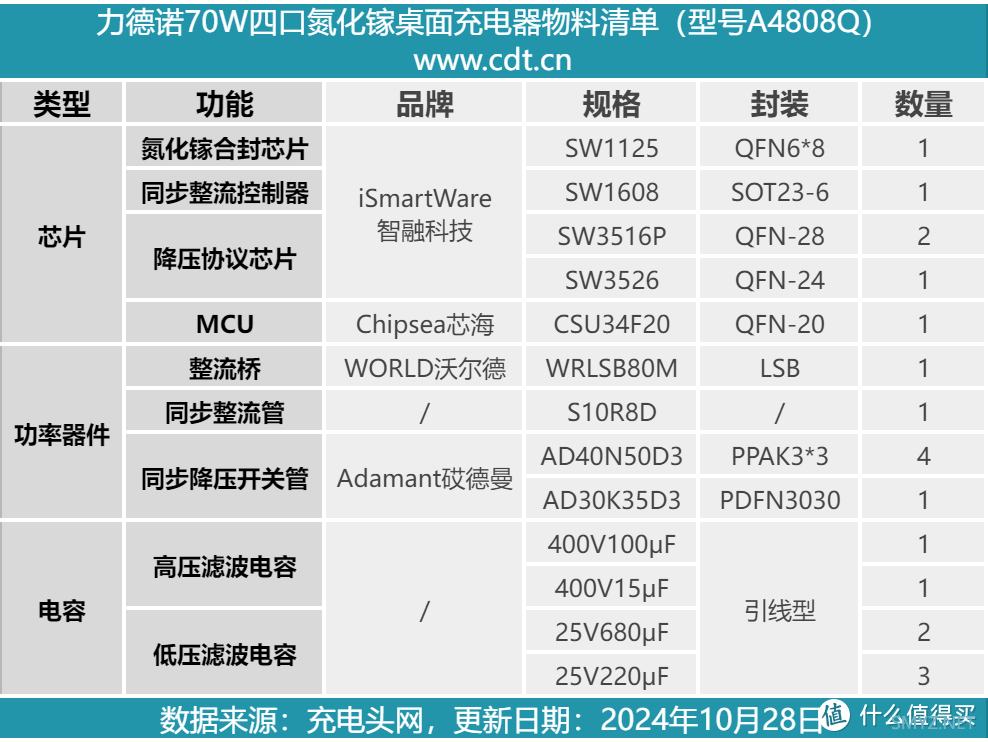

最后附上力德诺70W四口氮化镓桌面充电器核心器件清单，方便大家查阅。

力德诺70W多口氮化镓充电器自带1.5米可拆卸电源线设计，作为桌面充电器方便日常使用不受空间限制。产品配有LED屏幕可以显示实时输出功率，方便了解设备的充电状态。2个USB-C接口支持70W输出，足够满足包括笔电在内的大小设备充电需求，支持50W+20W双口快充，兼容时下多个主流快充协议，不挑设备。

充电头网通过拆解了解到，力德诺70W氮化镓桌面充电器基于智融科技全套电源方案设计，采用SW1125+SW1608合封氮化镓电源方案，三路DC-DC电路也是采用的智融科技SW3516P和SW3526进行二次降压和控制接口输出。方案的高集成度给电路设计带来很大优势。

采用芯海科技CSU34F20用于读取输出功率以及显示驱动。模块背面覆盖大面积导热垫和散热片，变压器、电容等元件涂胶加固，元件之间留有空隙，提升散热性能。
