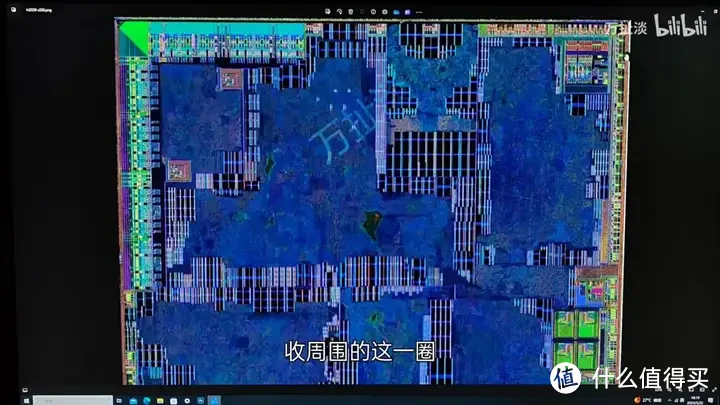

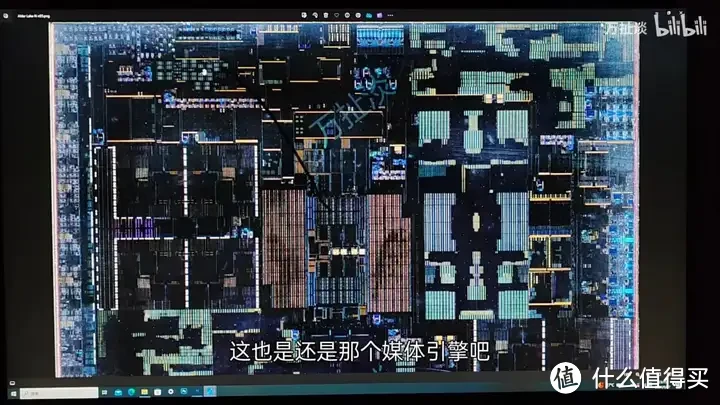

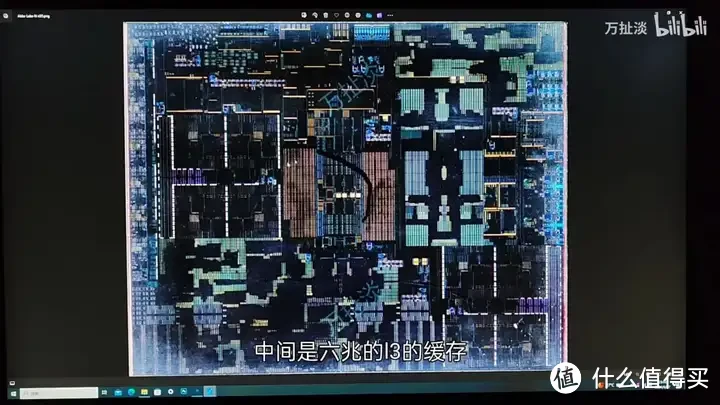

原视频：intel N95 芯片拆解 Alder Lake-N省流：

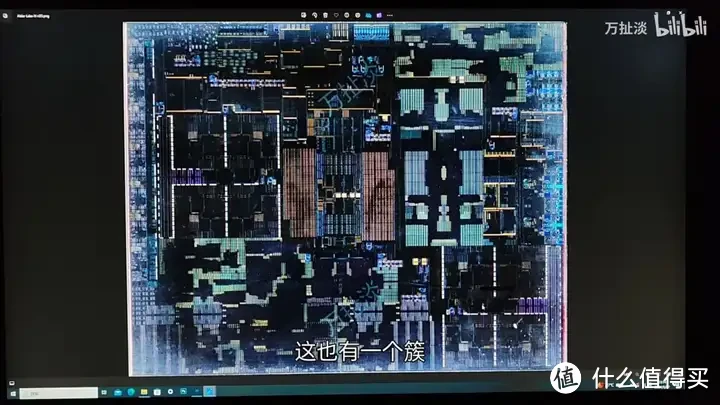

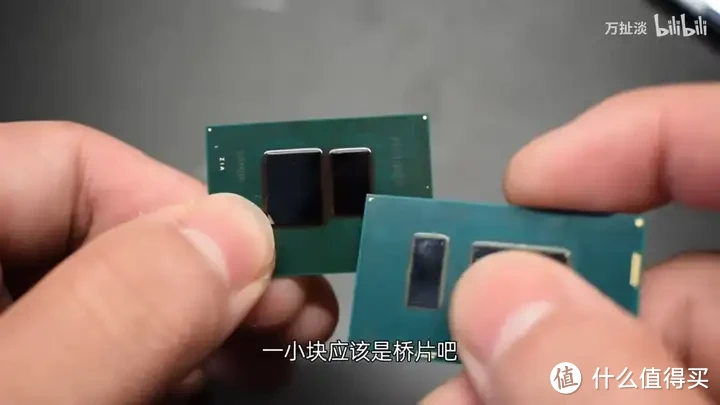

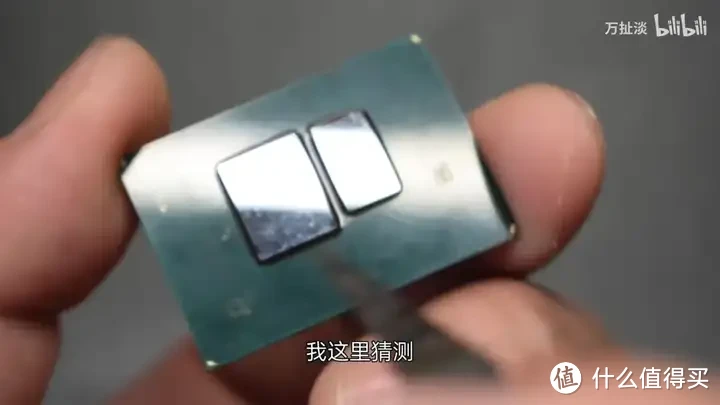

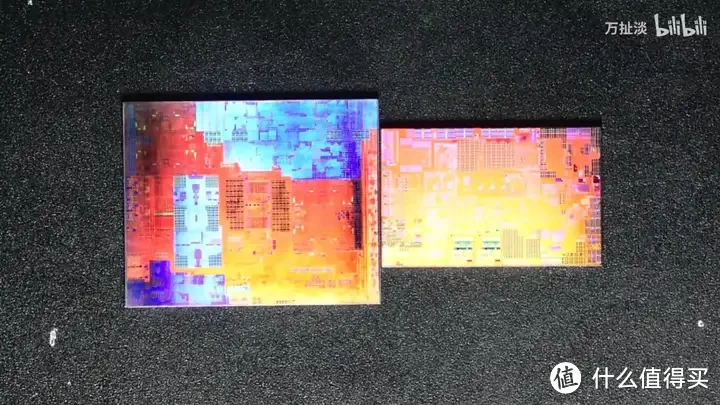

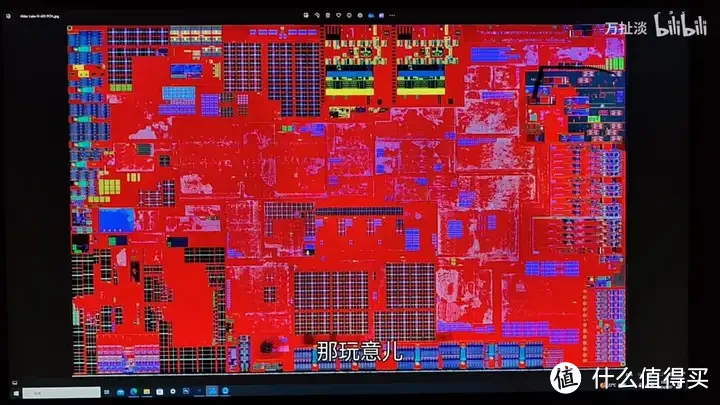

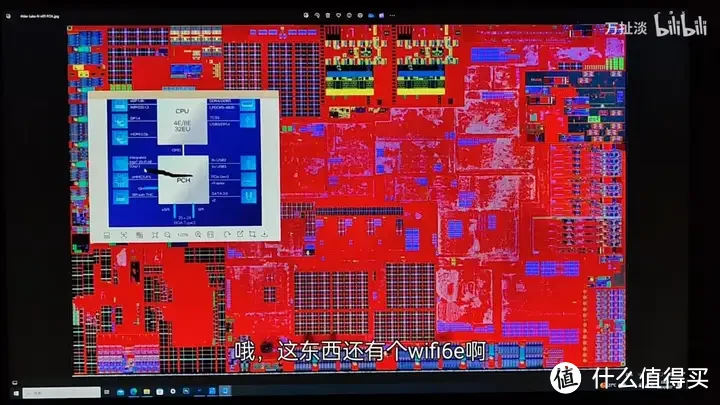

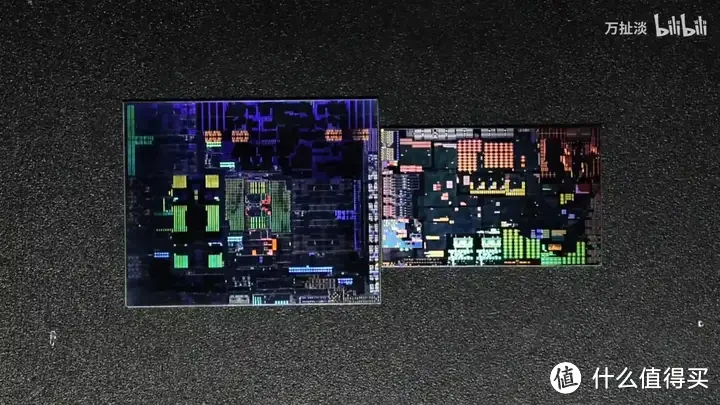

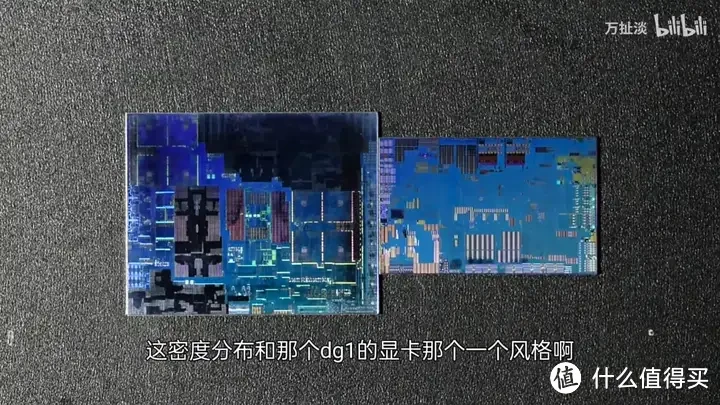

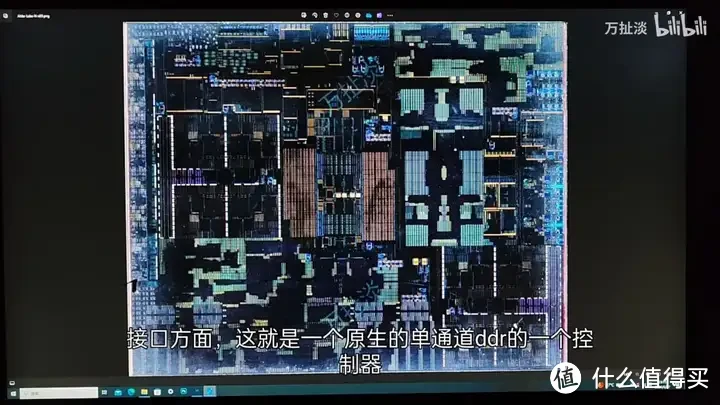

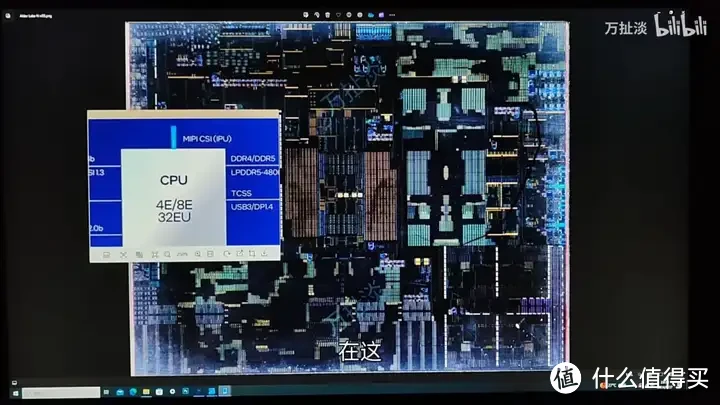

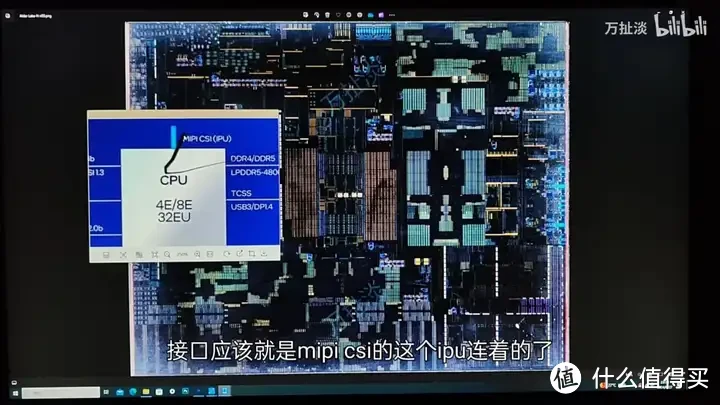

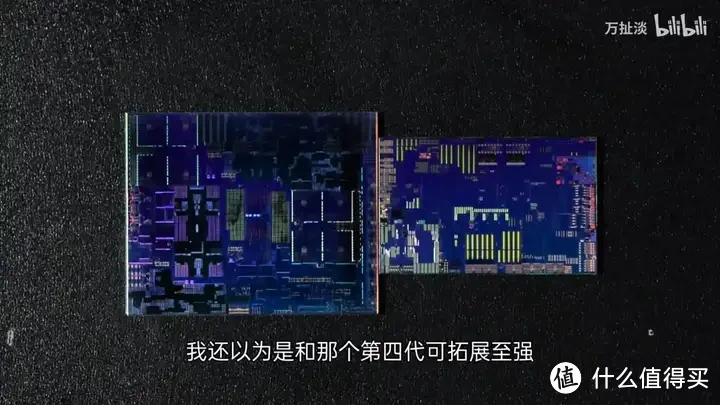

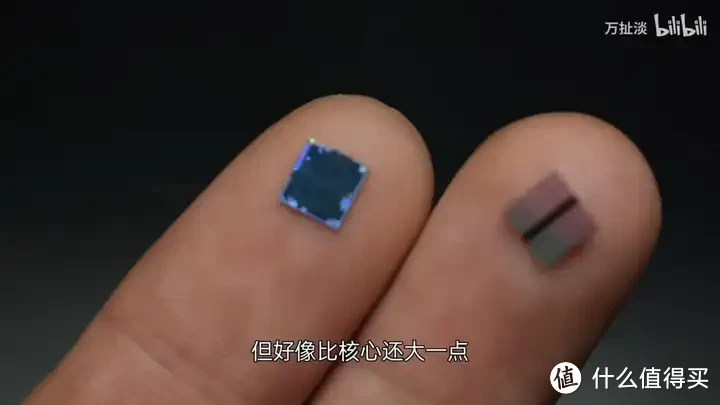

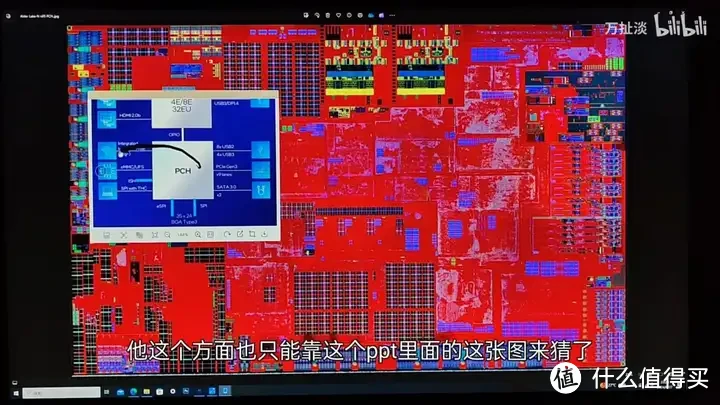

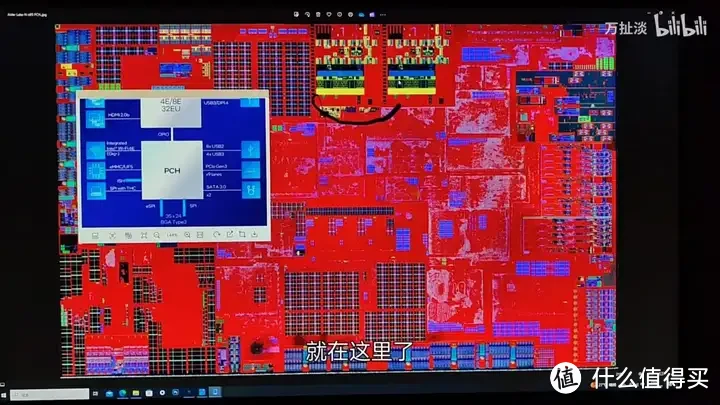

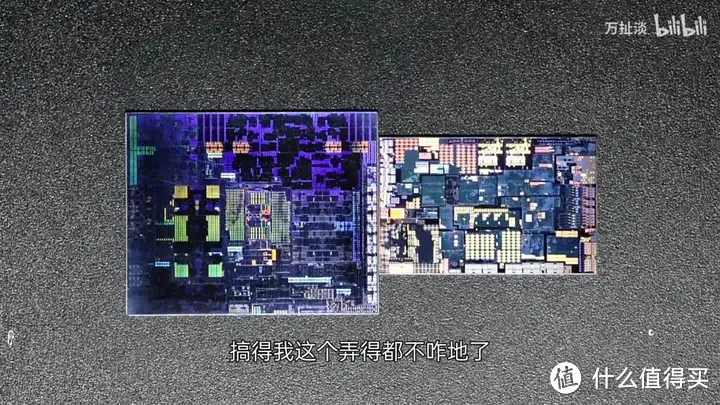

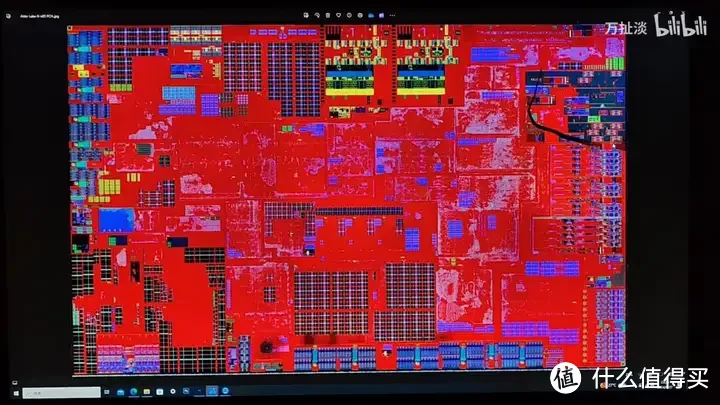

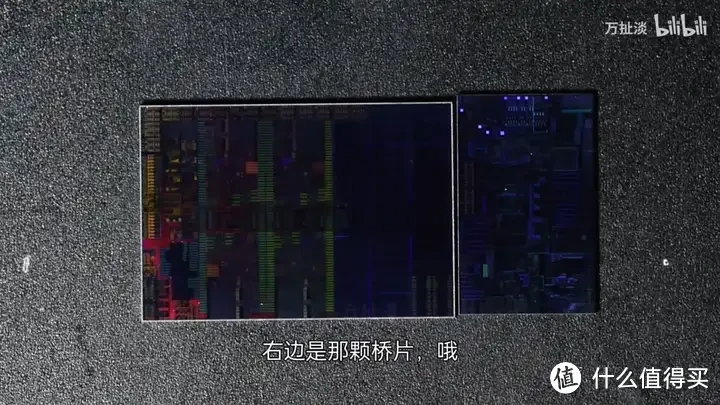

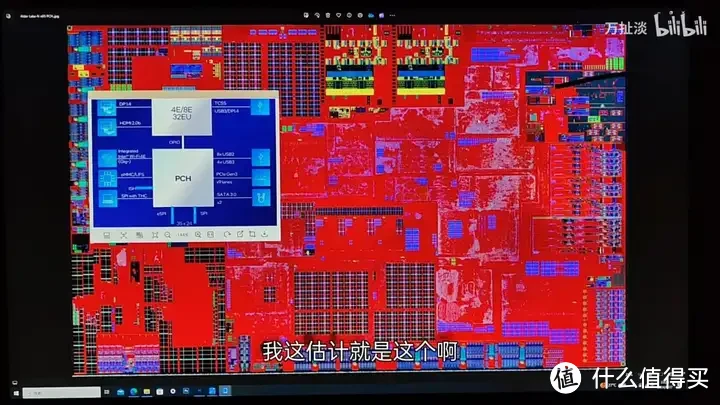

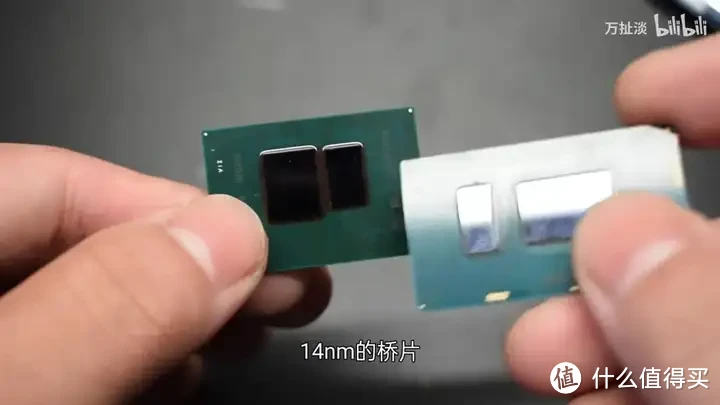

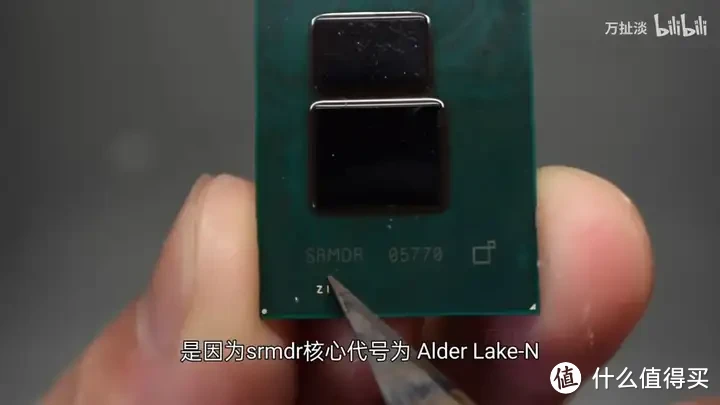

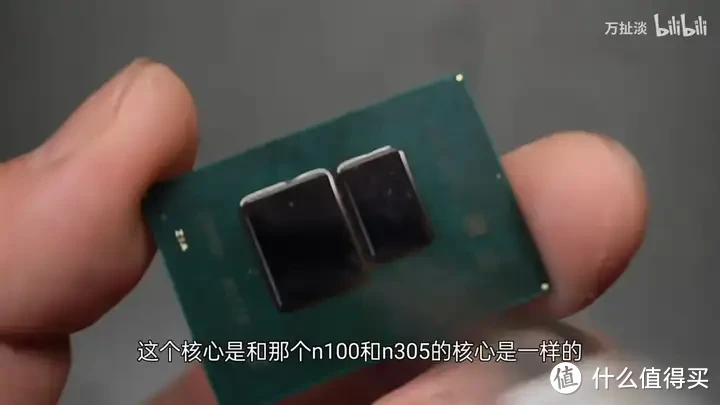

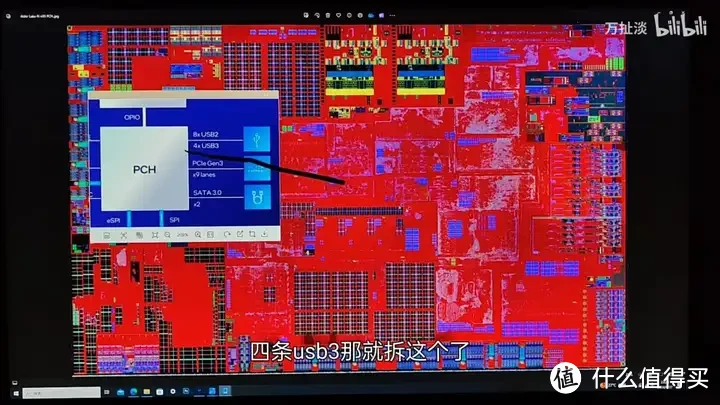

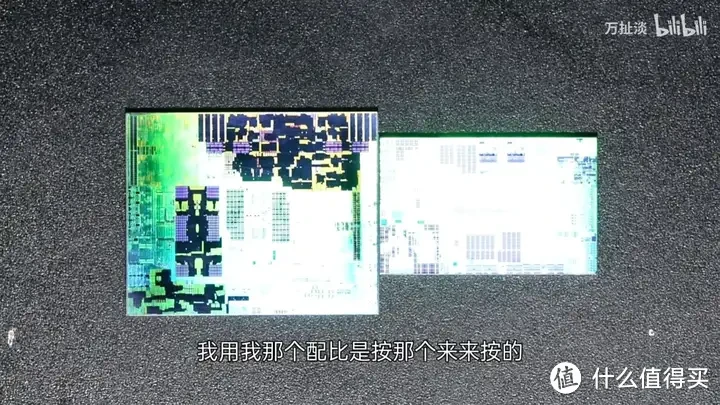

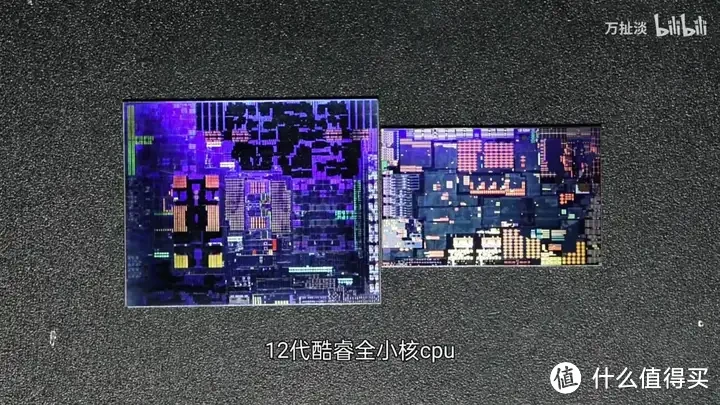

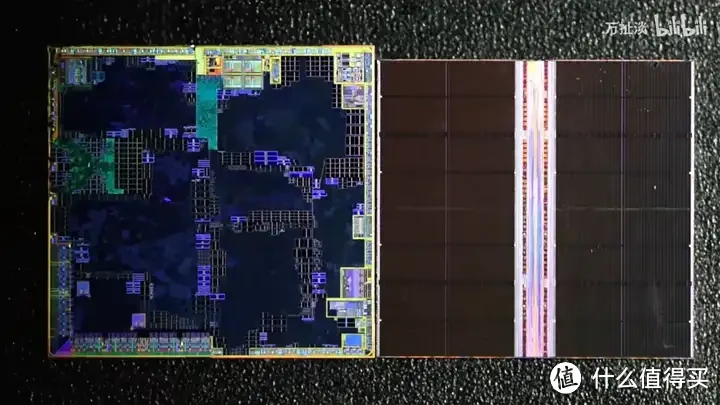

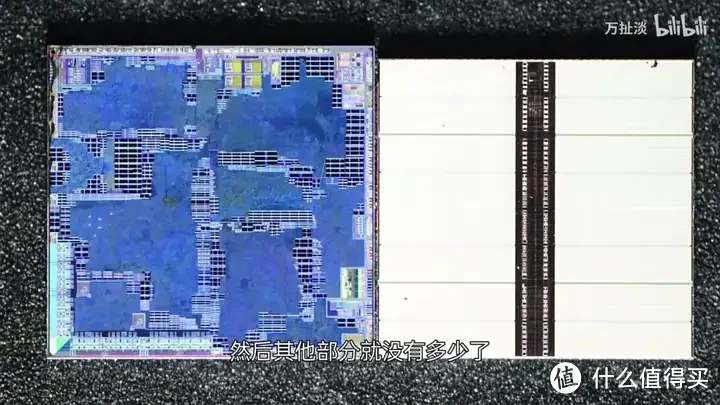

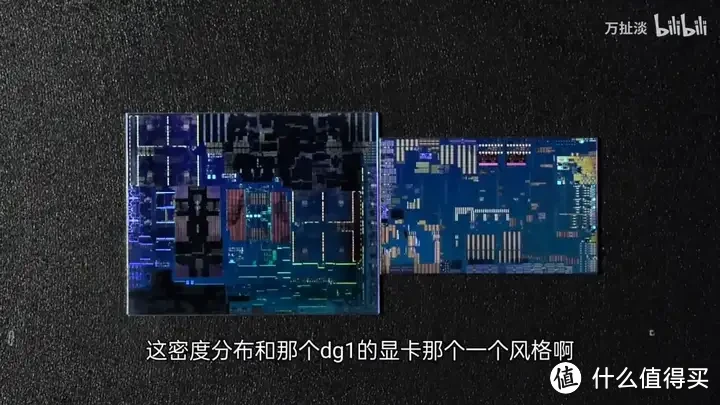

猜测成功，两颗die走PCB上的opi总线连接

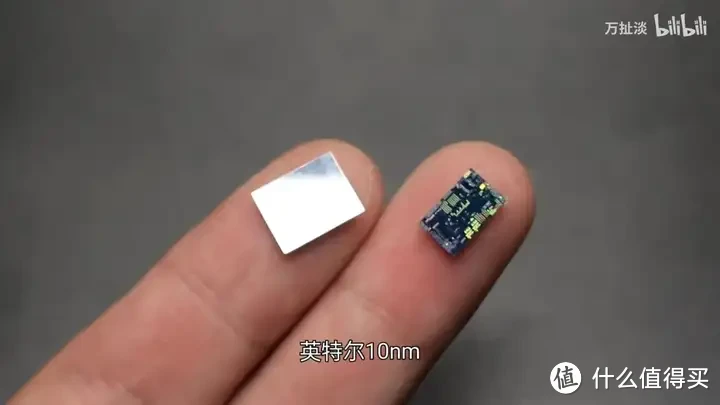

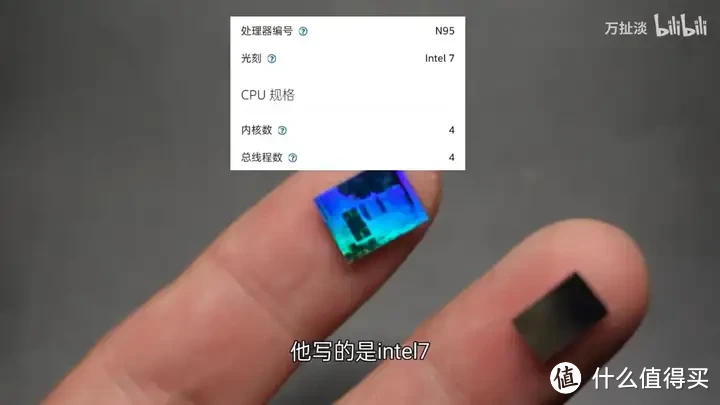

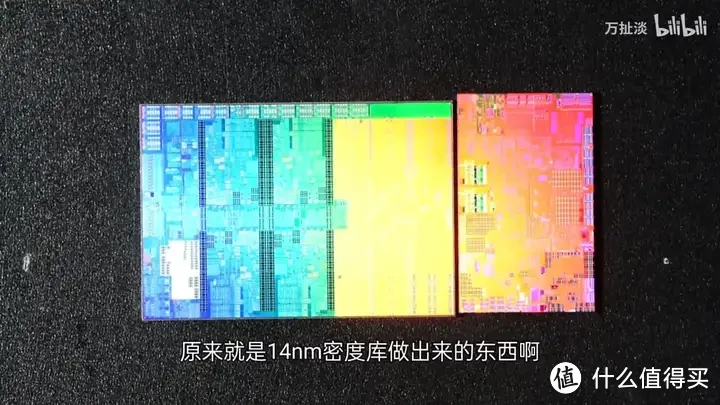

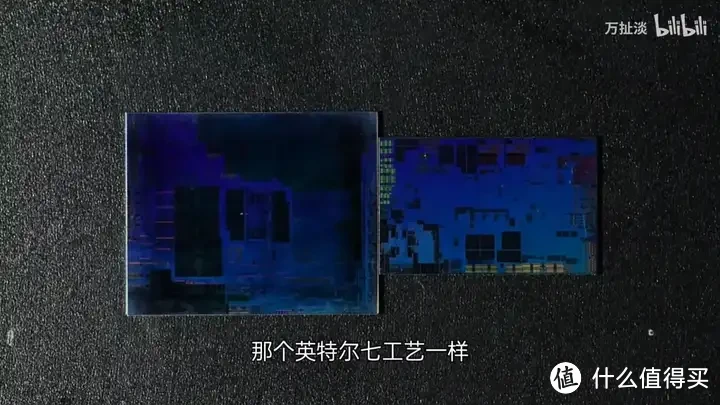

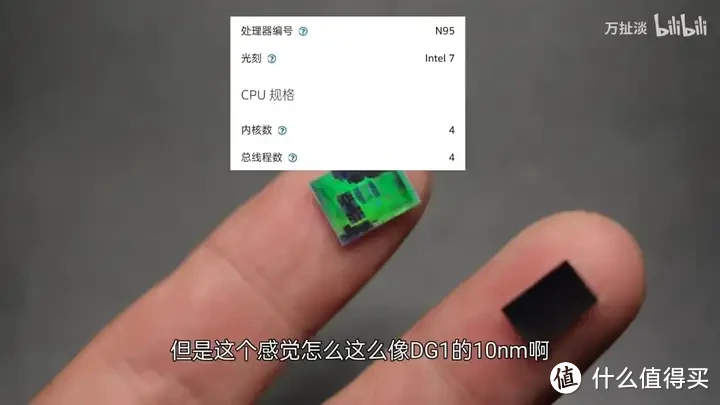

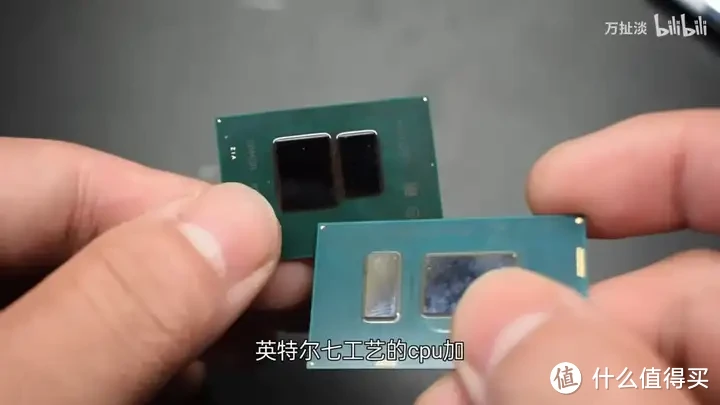

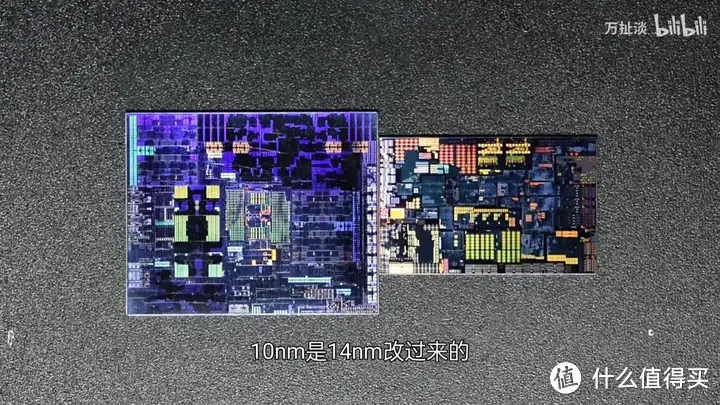

Intel7就是10nm DUV

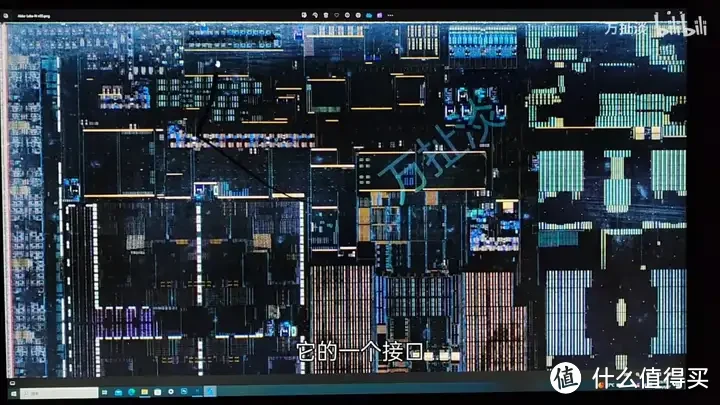

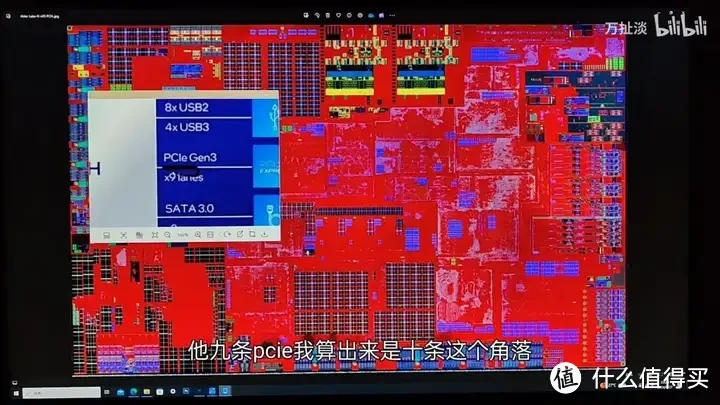

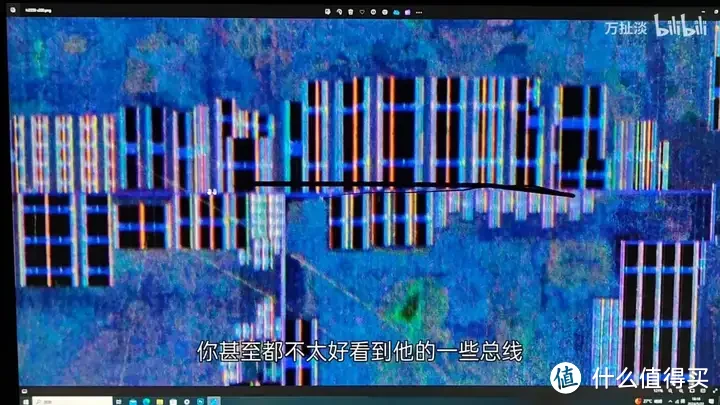

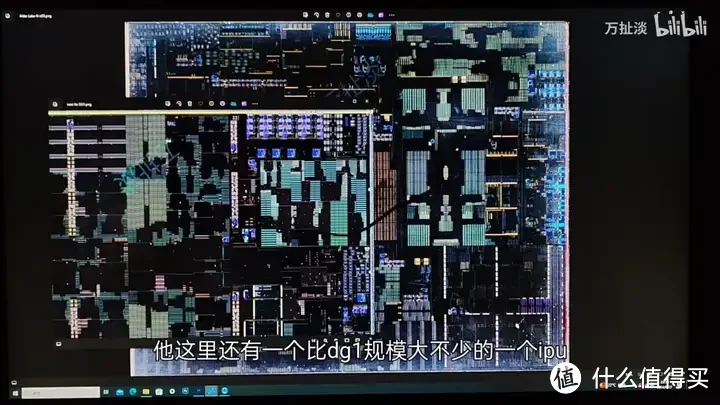

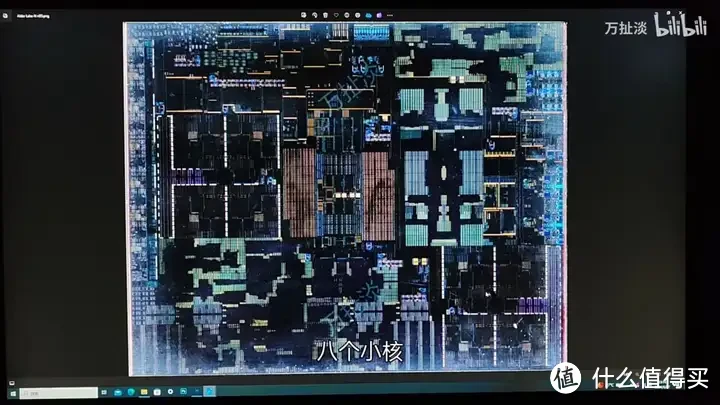

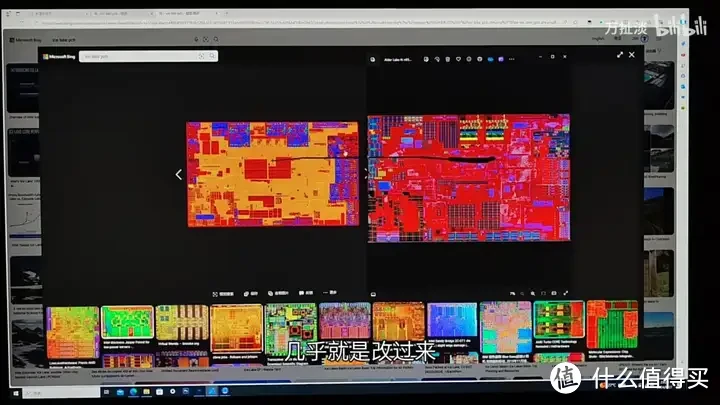

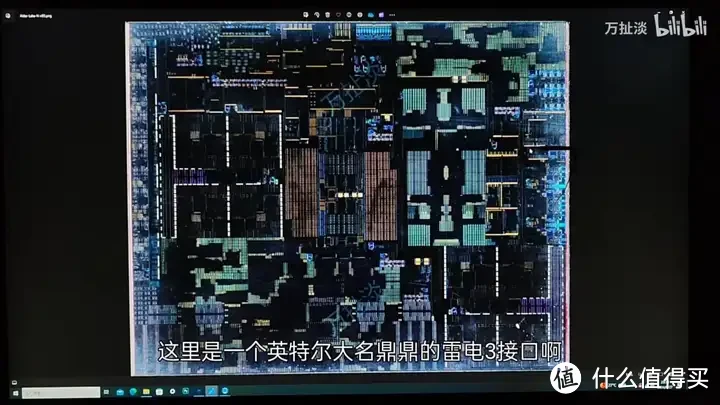

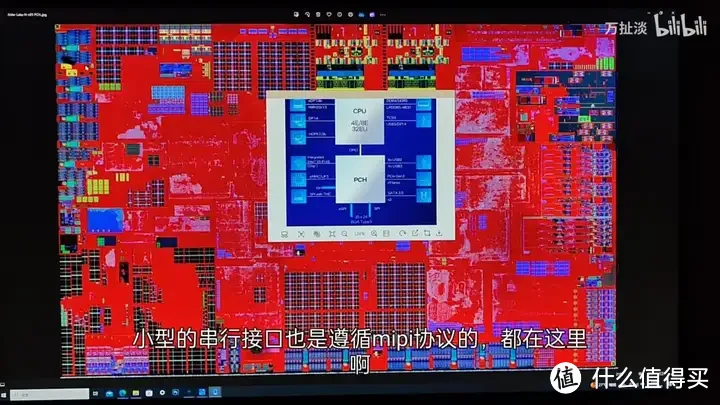

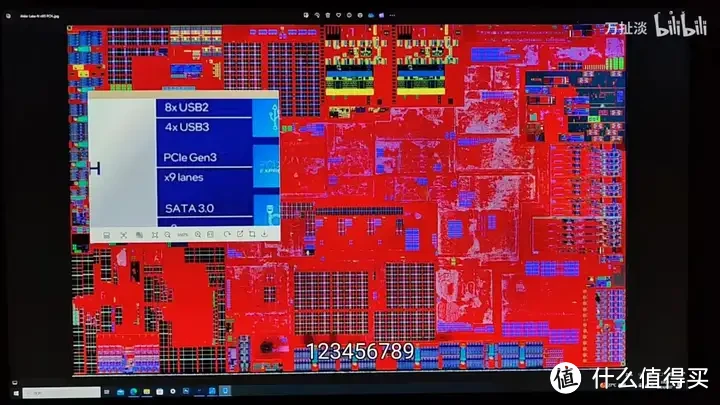

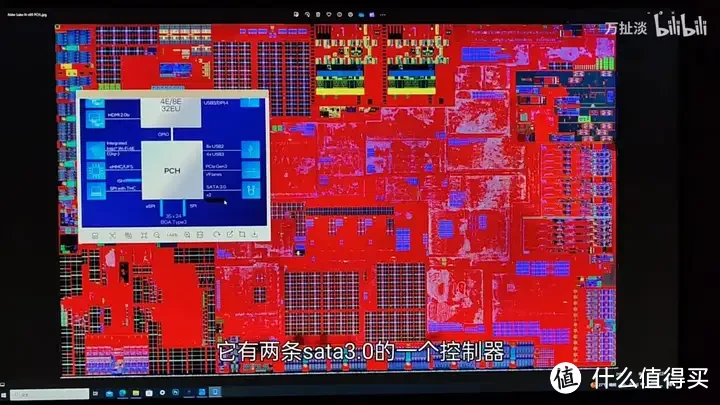

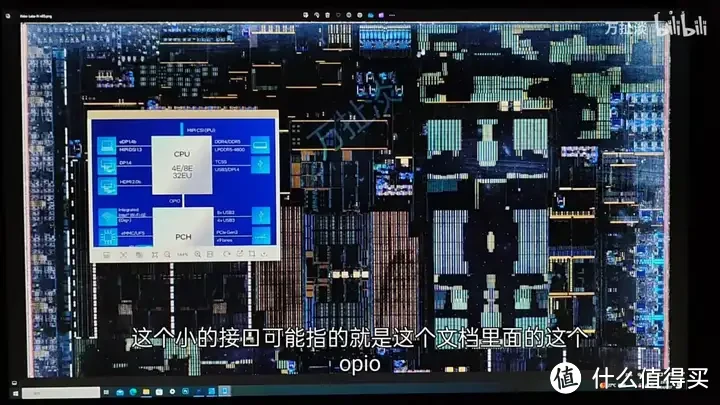

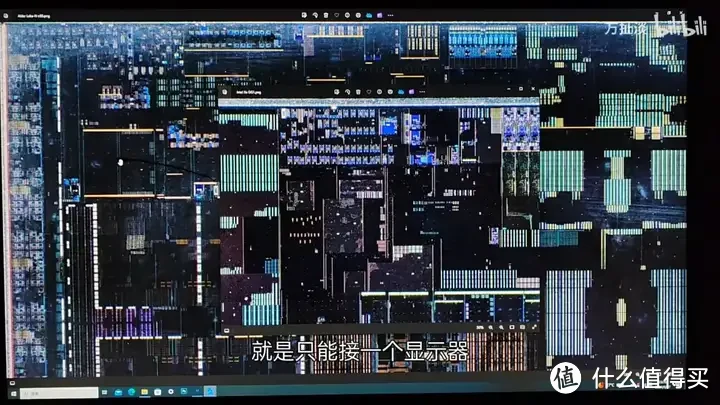

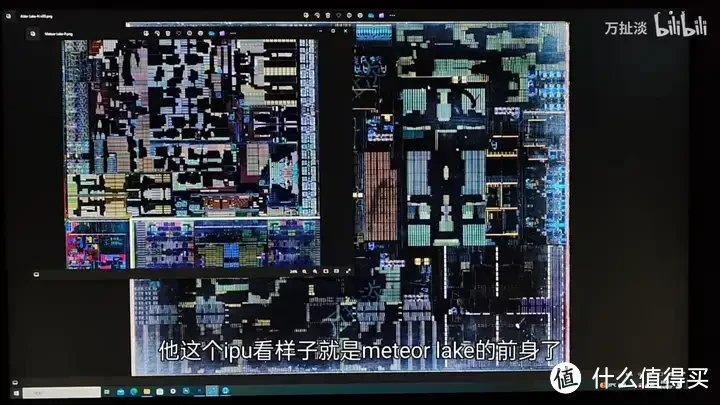

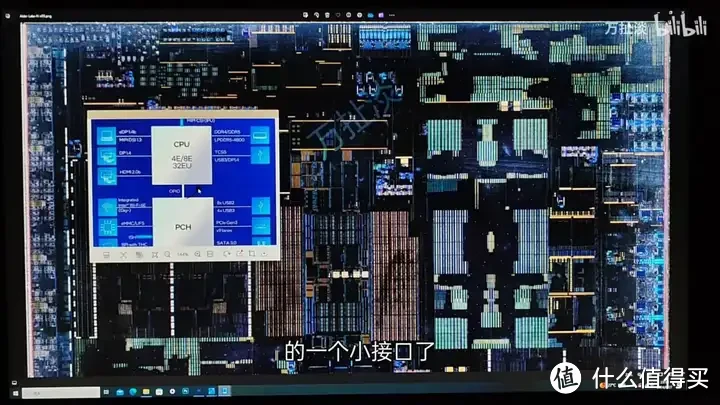

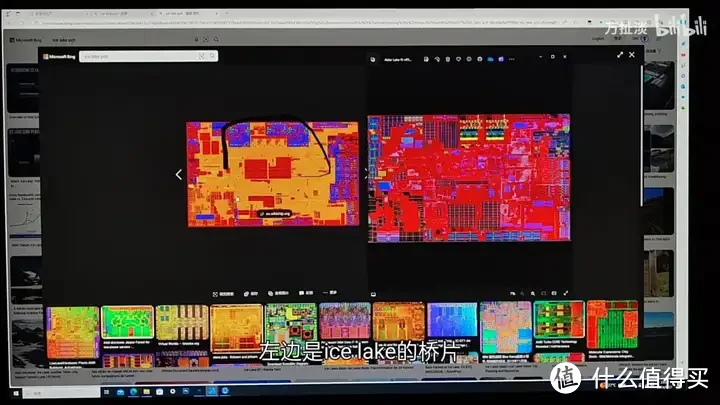

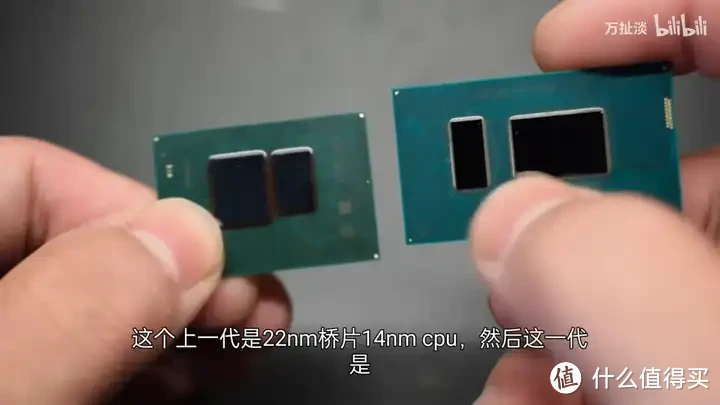

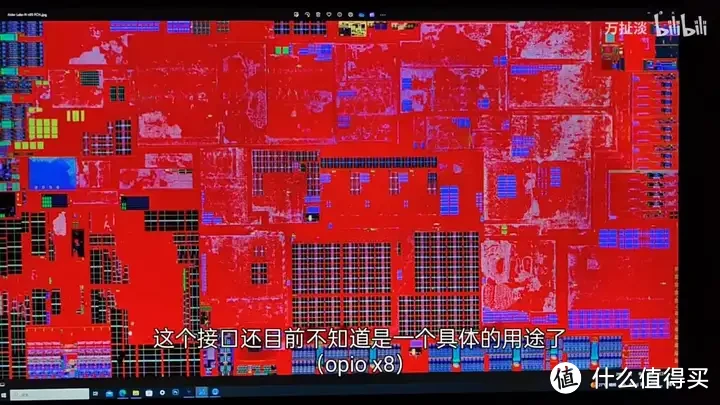

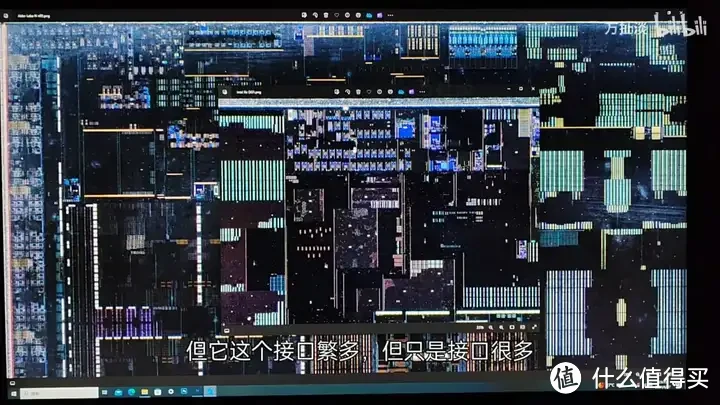

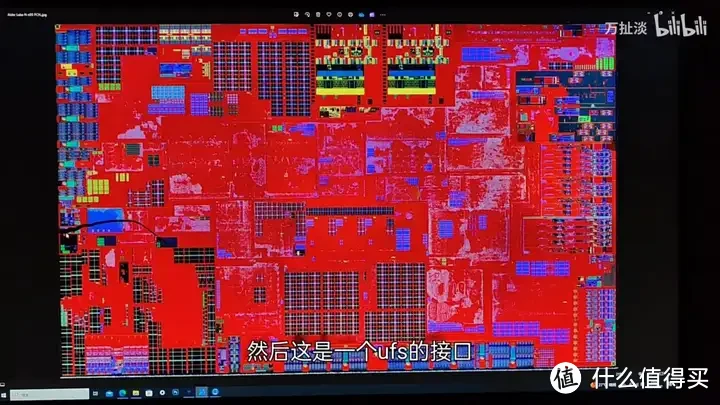

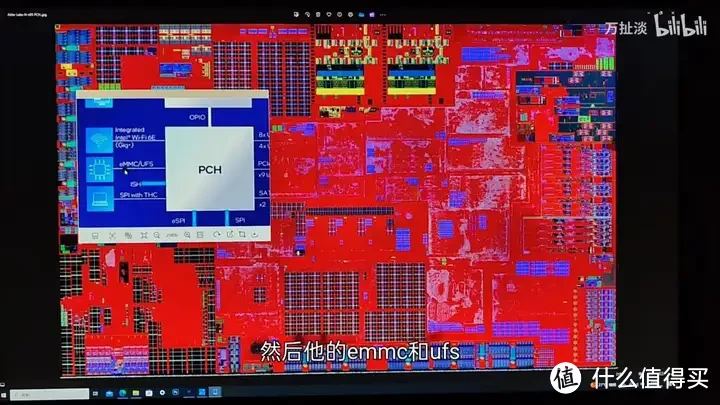

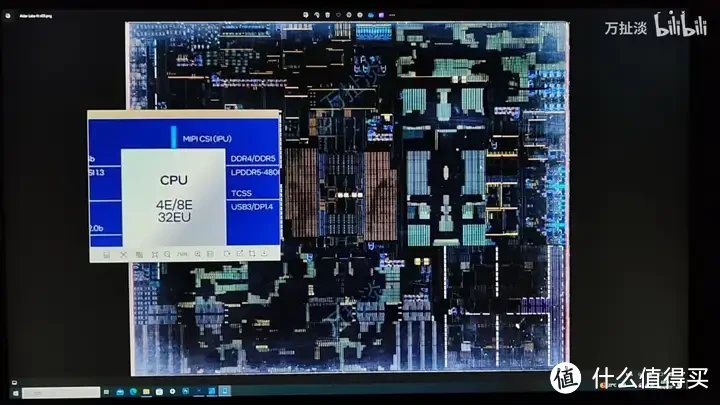

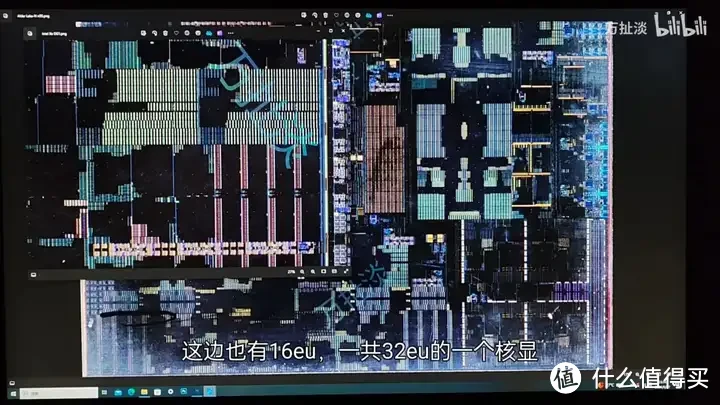

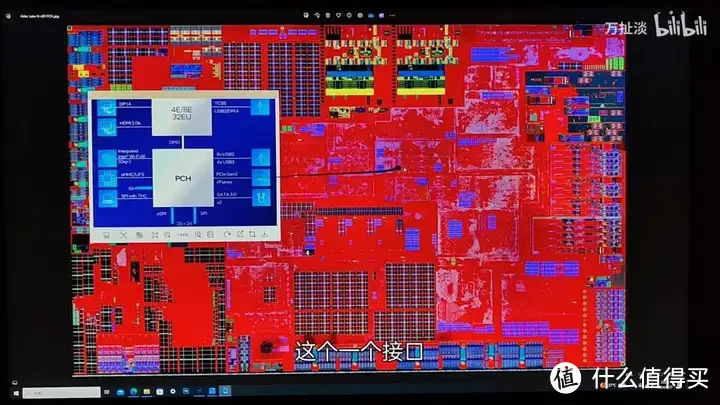

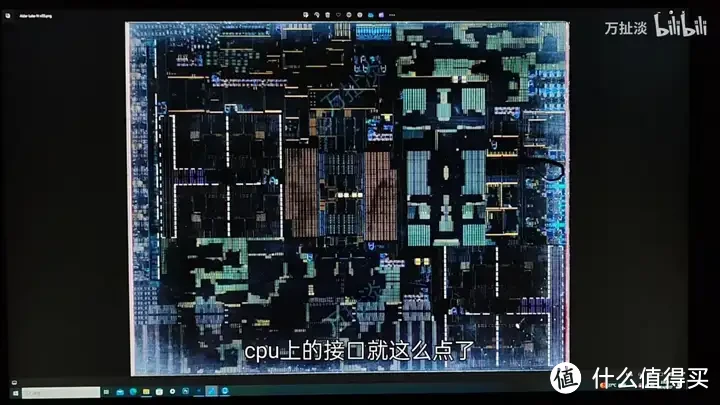

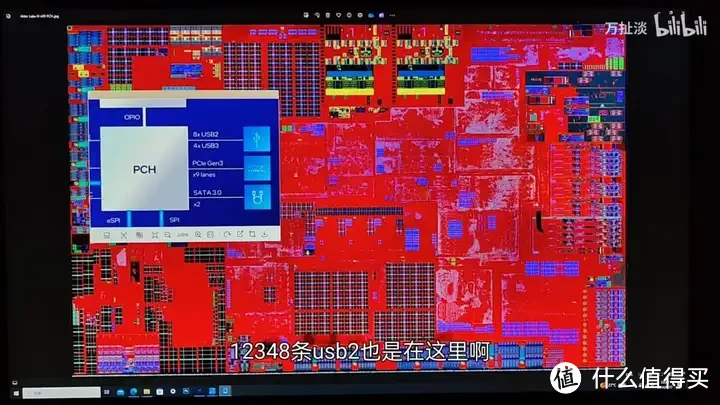

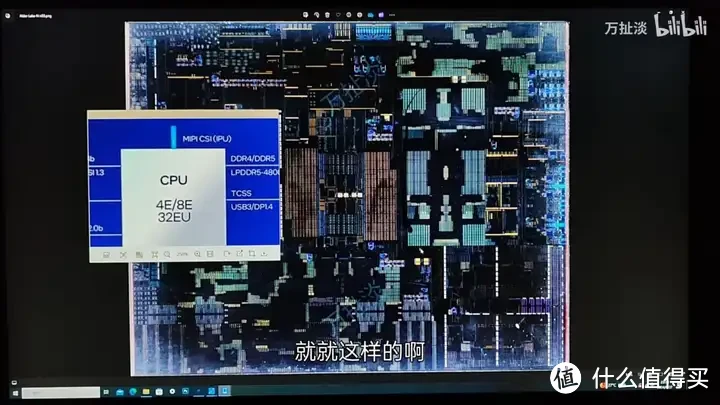

opio是取代DMI的，像是降频版dmi，单条速率从dmi3 8GT/s降低到了4GT/s

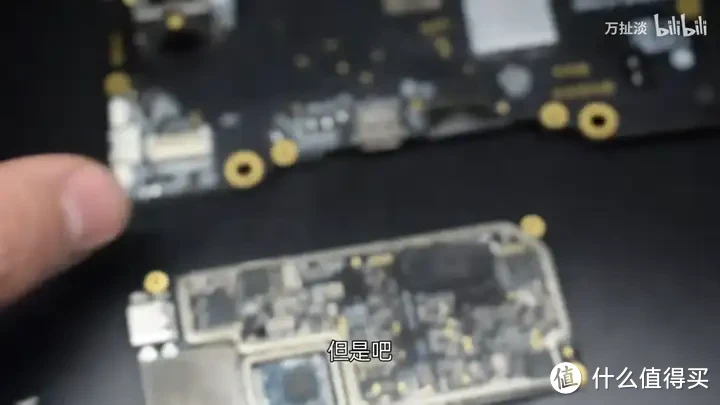

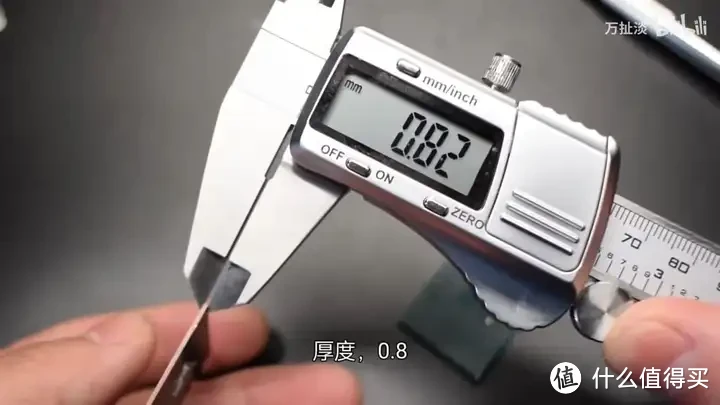

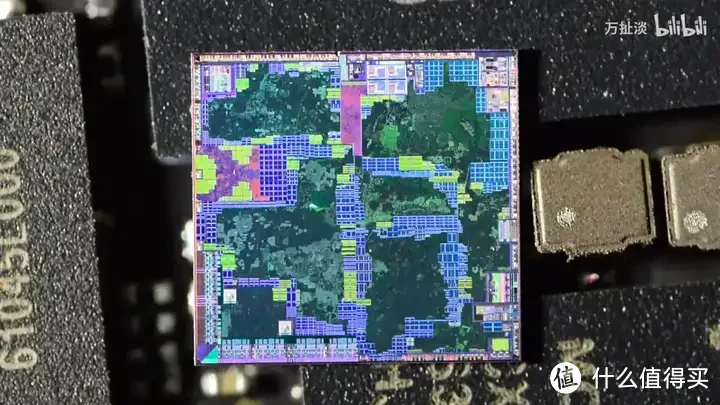

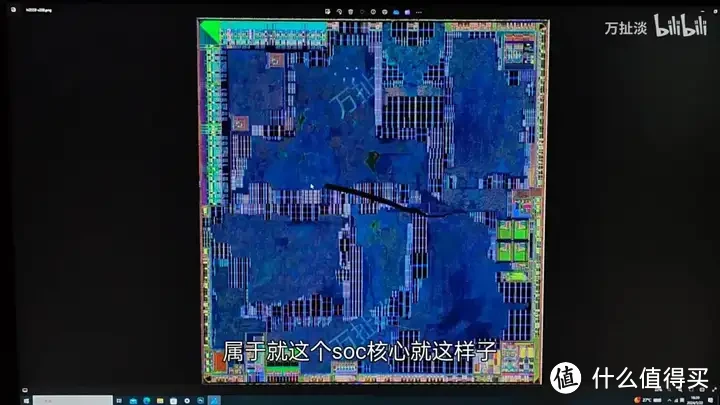

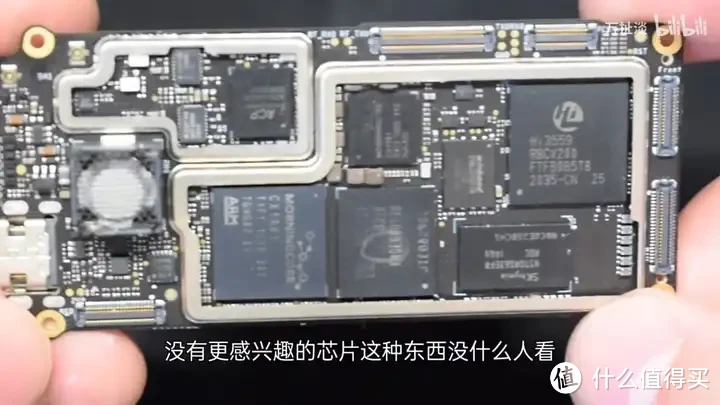

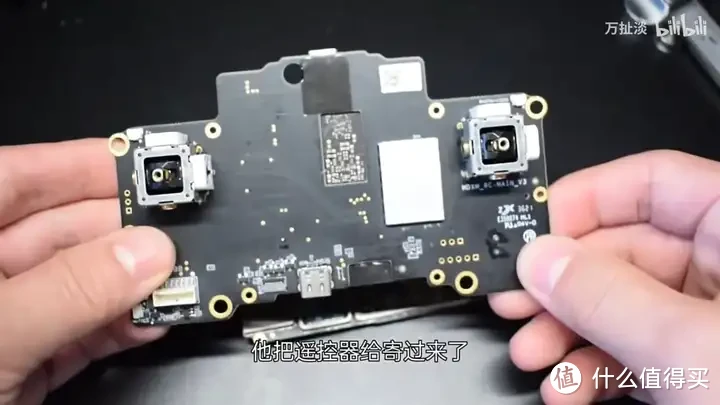

附海思4k 图像处理芯片拆解

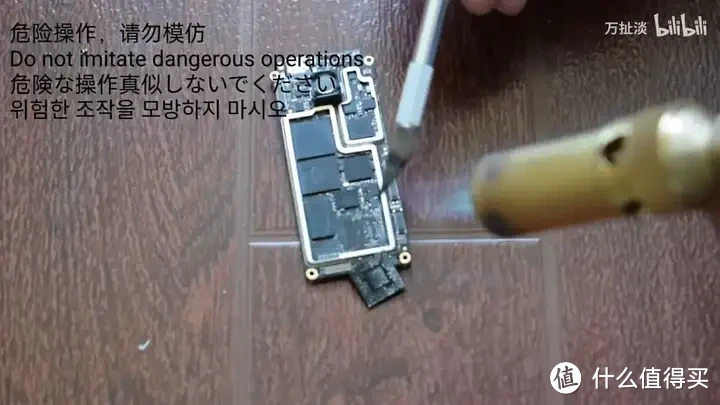

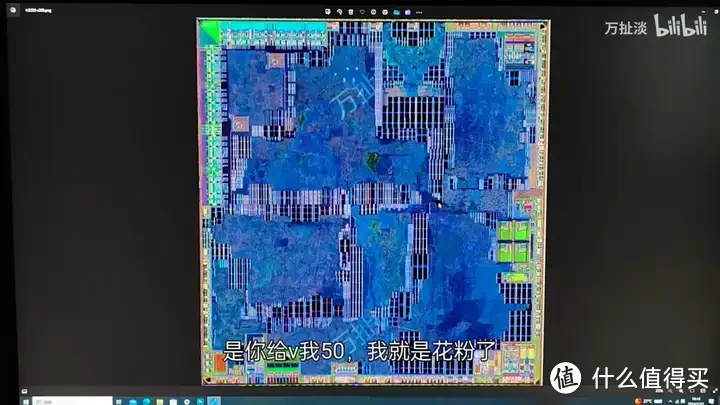

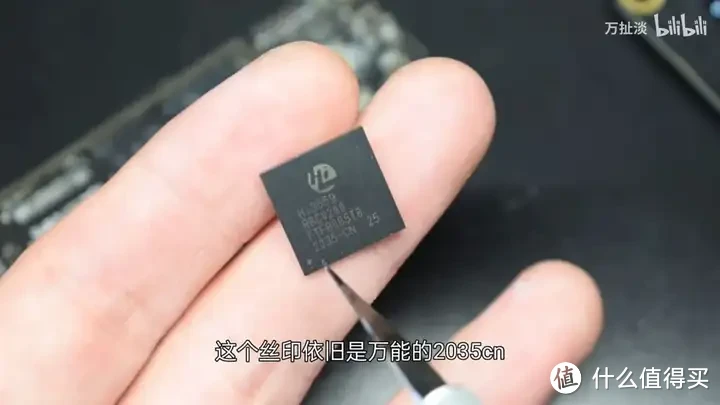

省流：不知道，看不出来，VIVO 50我就当花粉

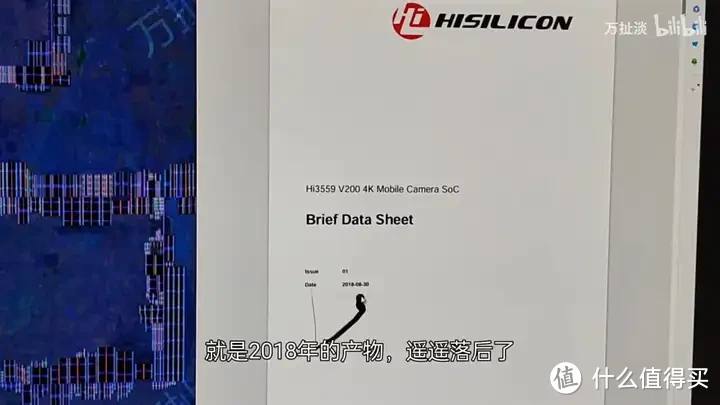

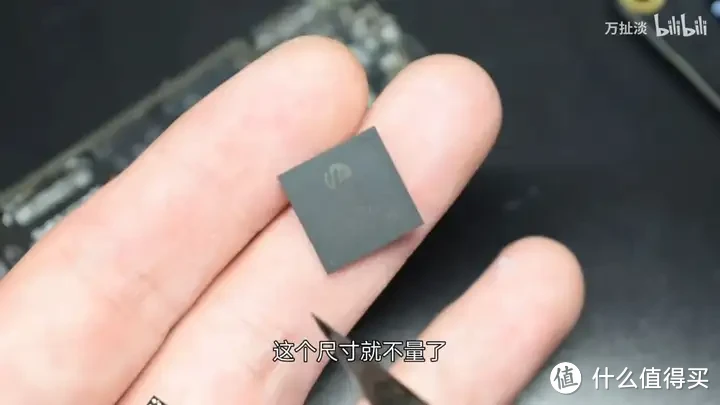

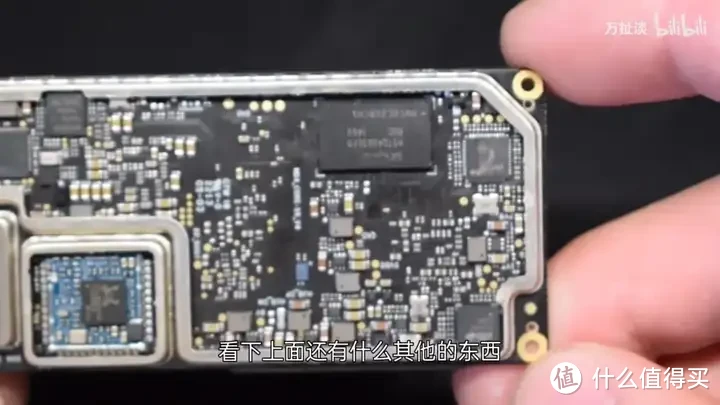

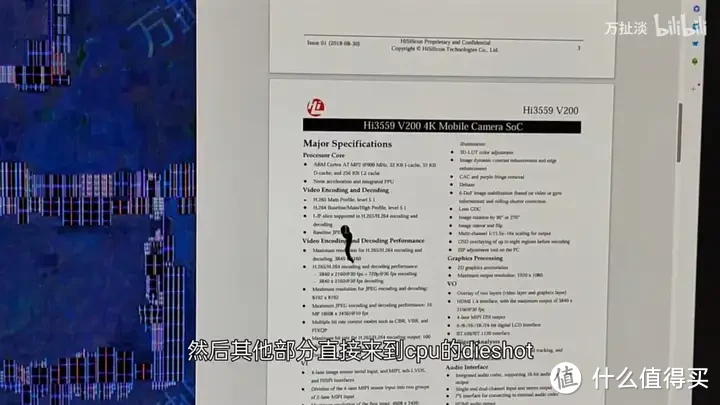

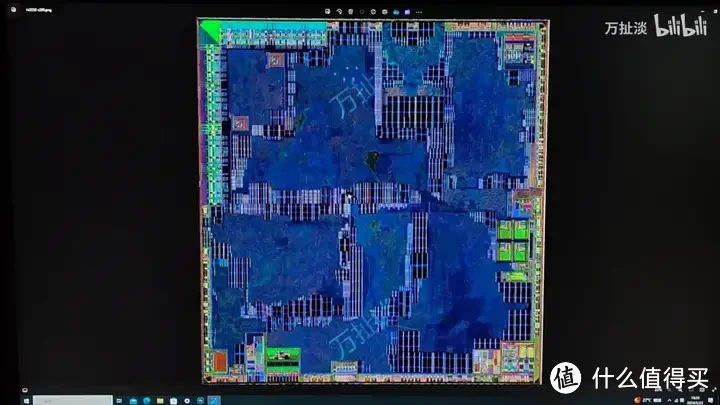

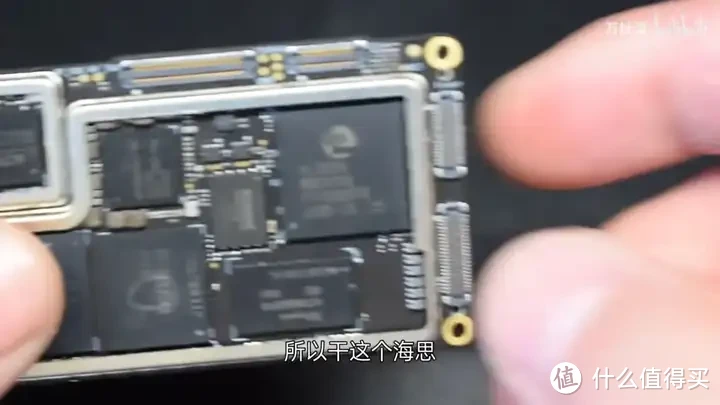

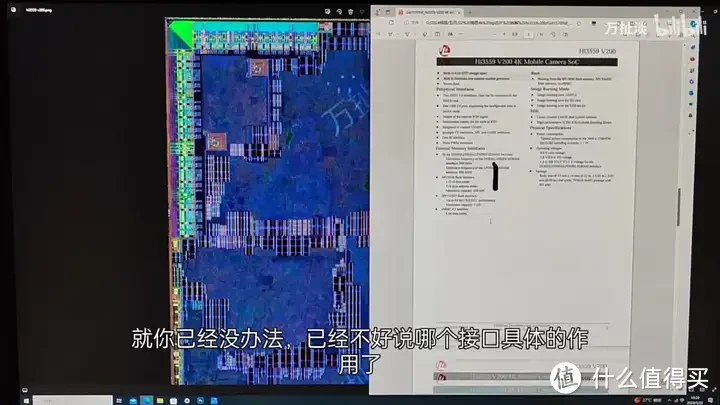

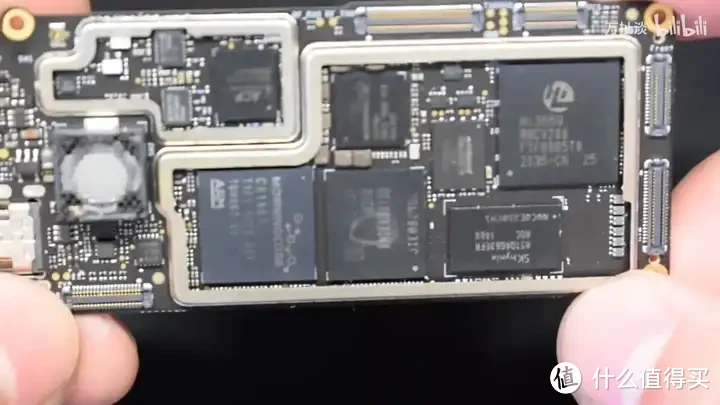

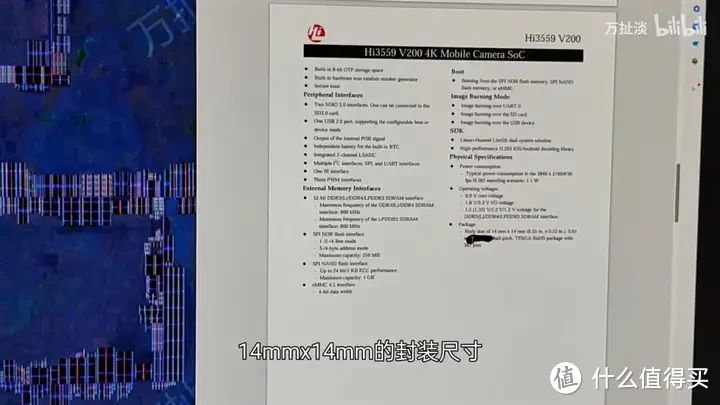

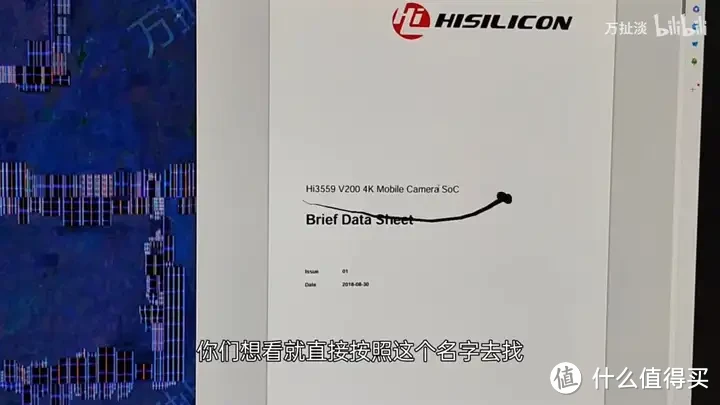

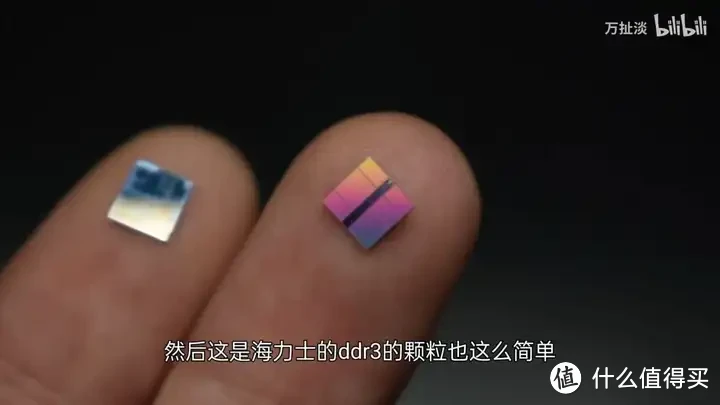

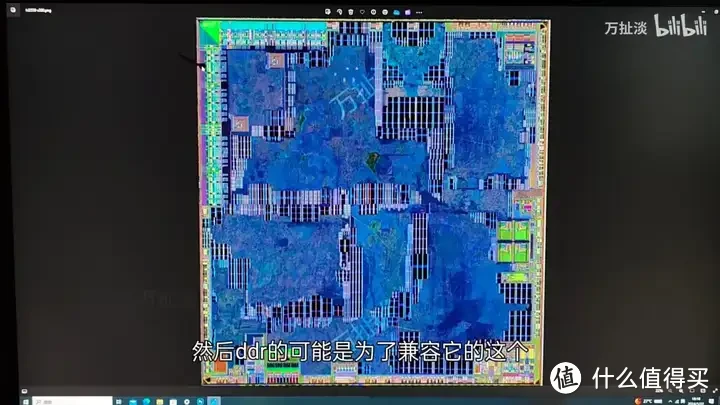

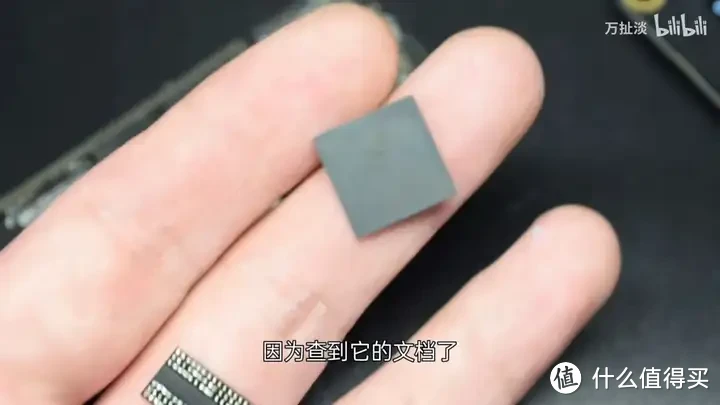

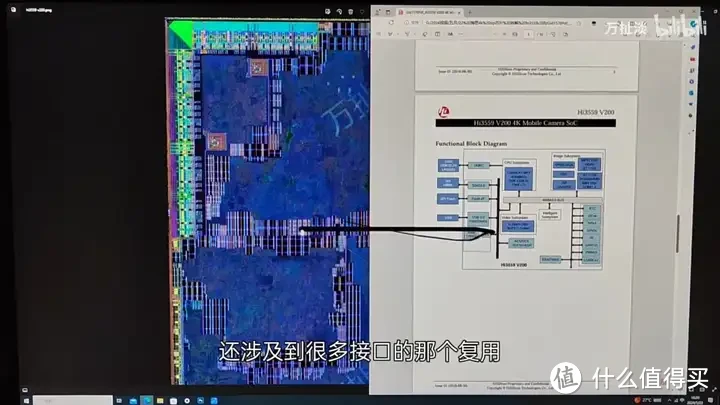

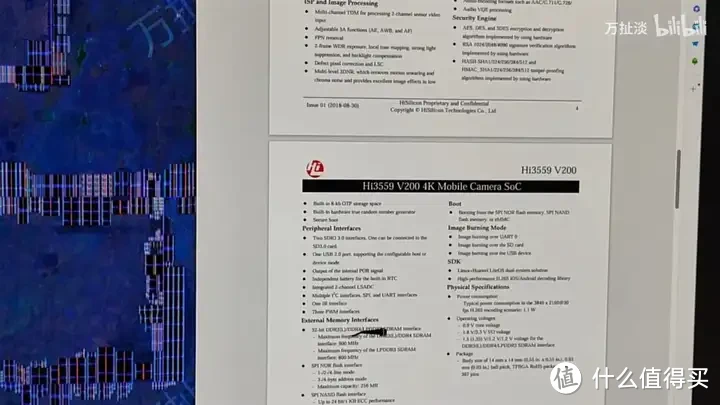

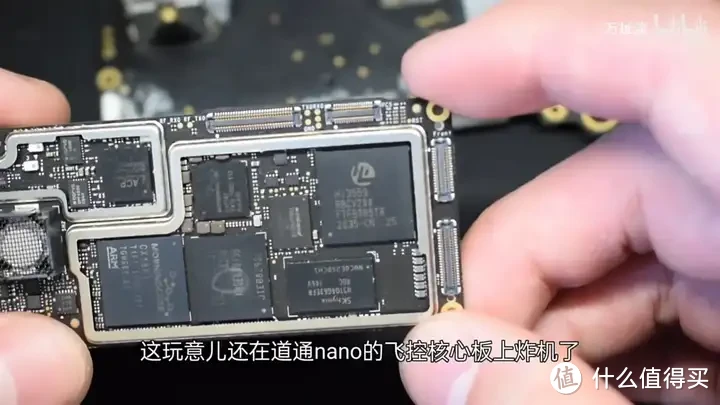

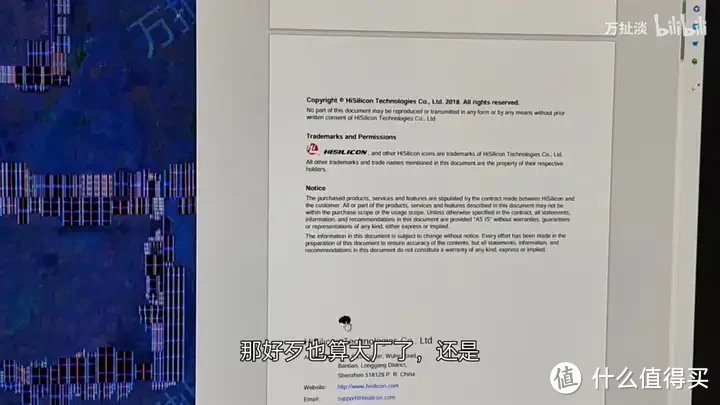

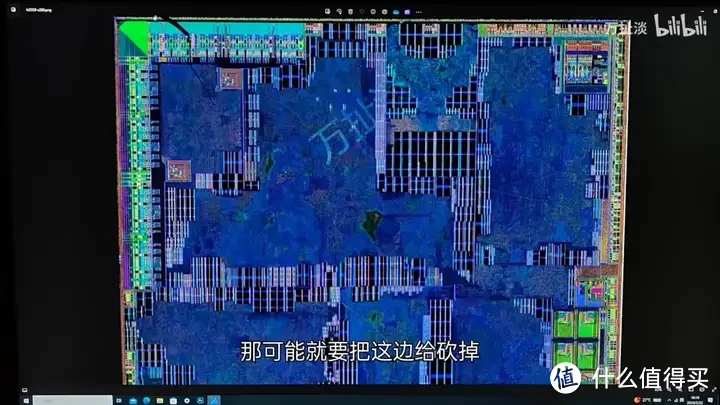

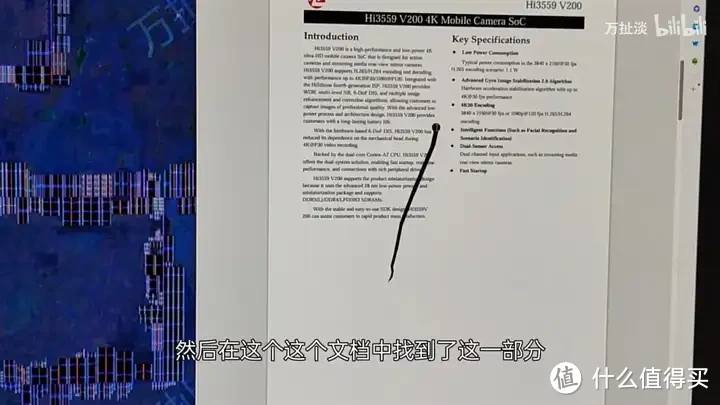

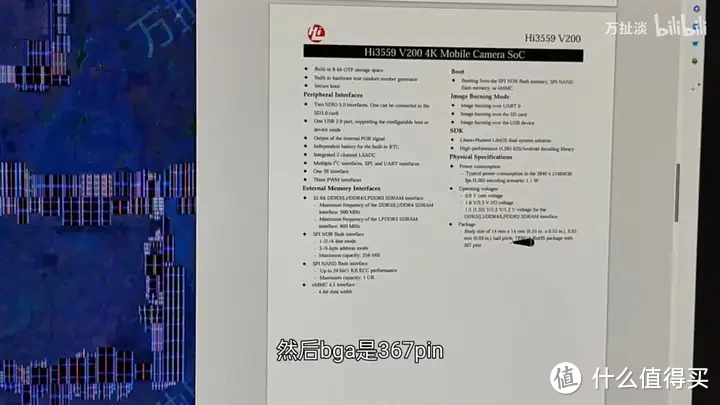

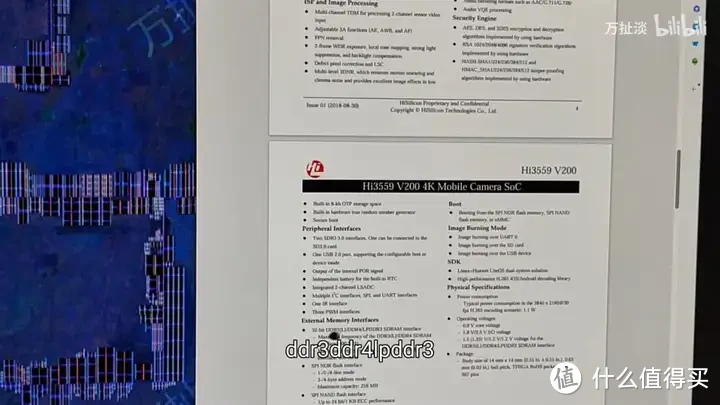

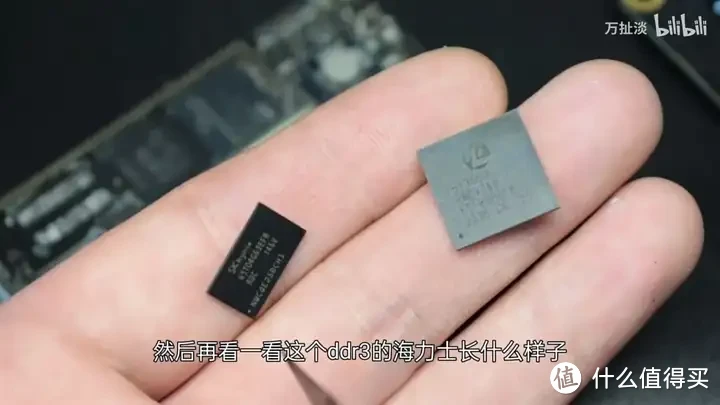

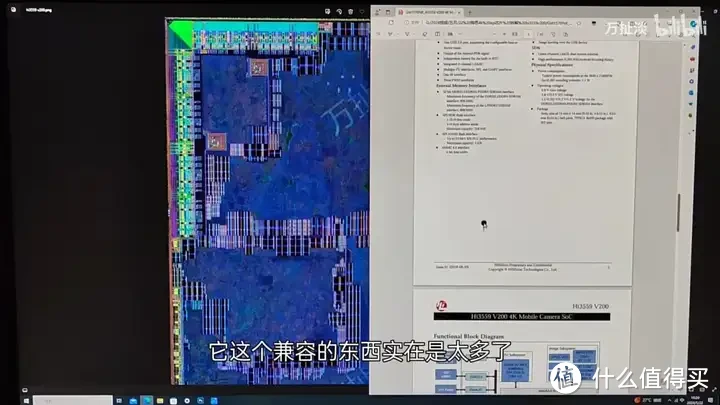

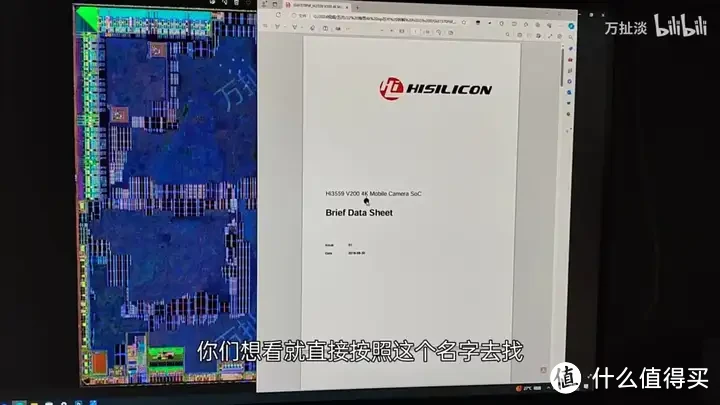

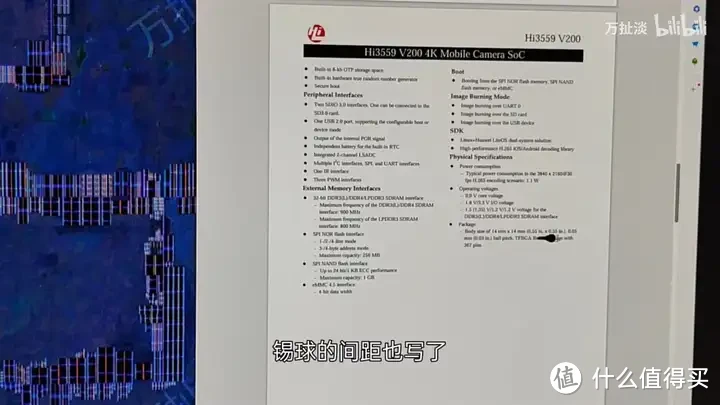

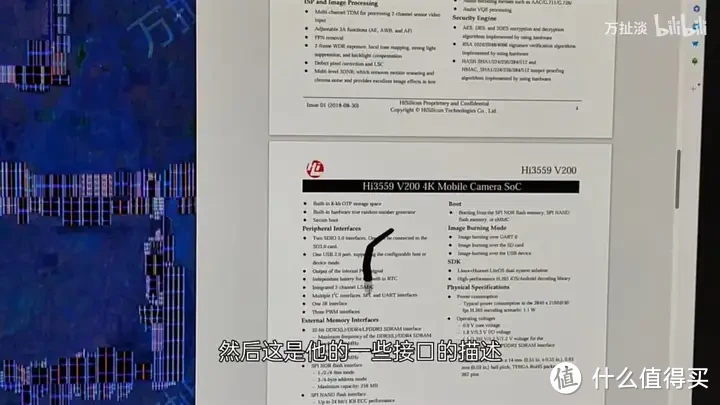

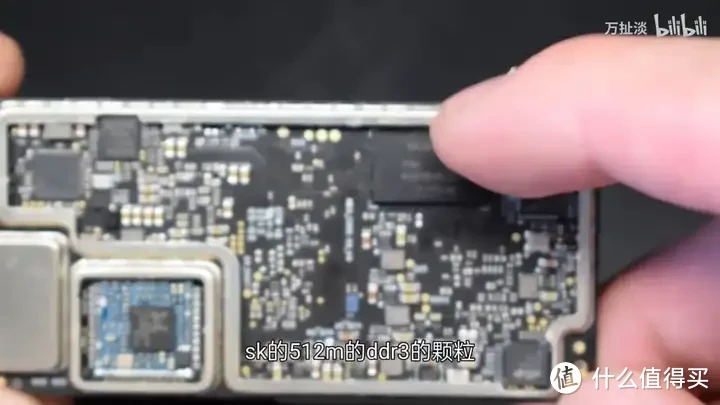

关联芯片型号 华为海思hi3559 v200 sk海力士H5T04G63EFR

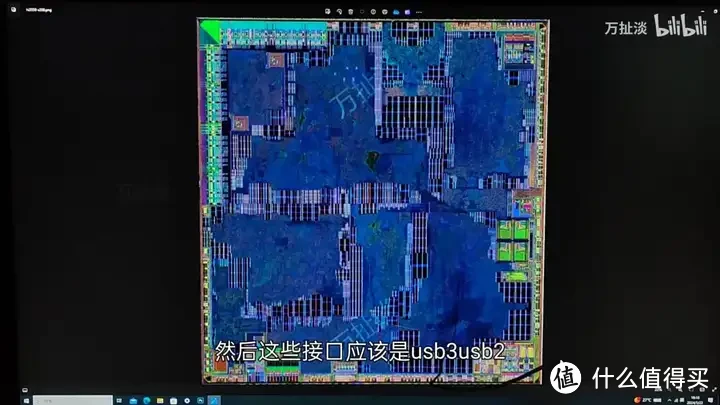

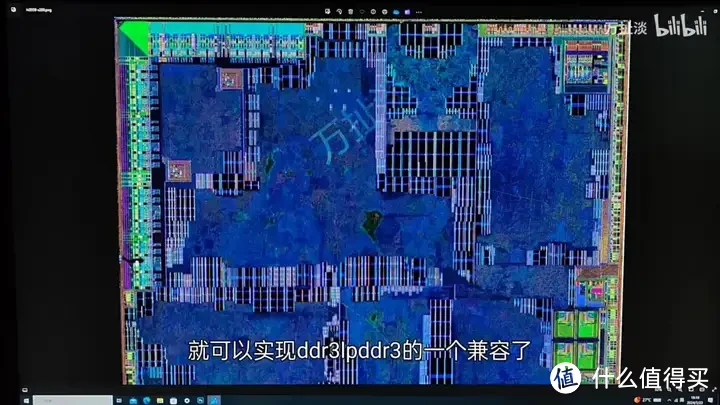

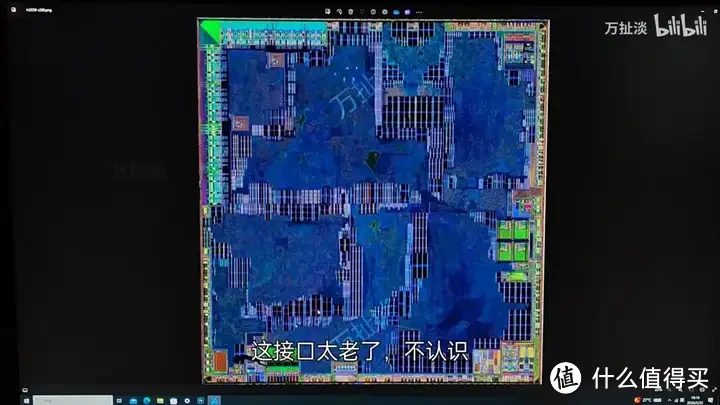

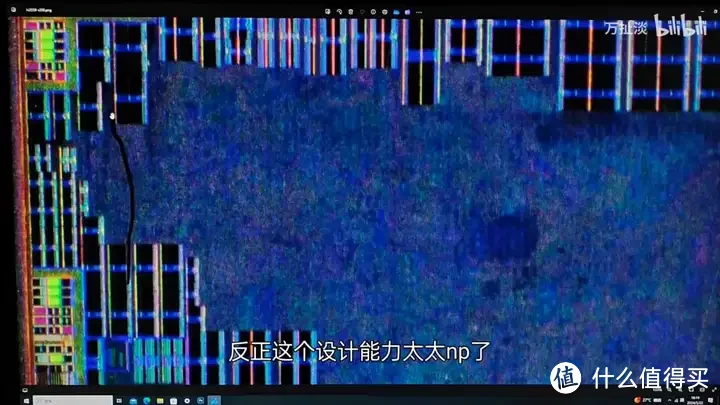

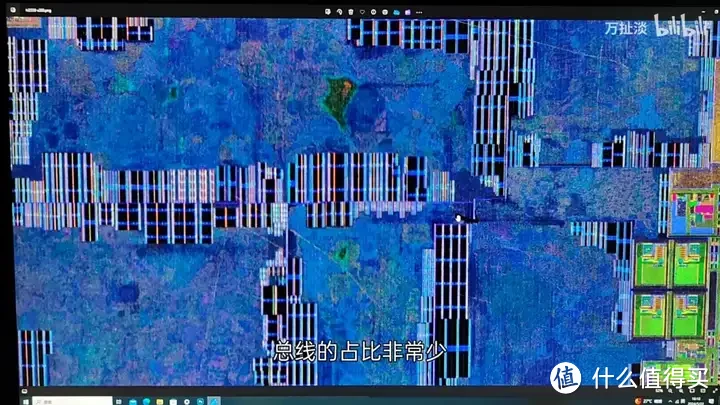

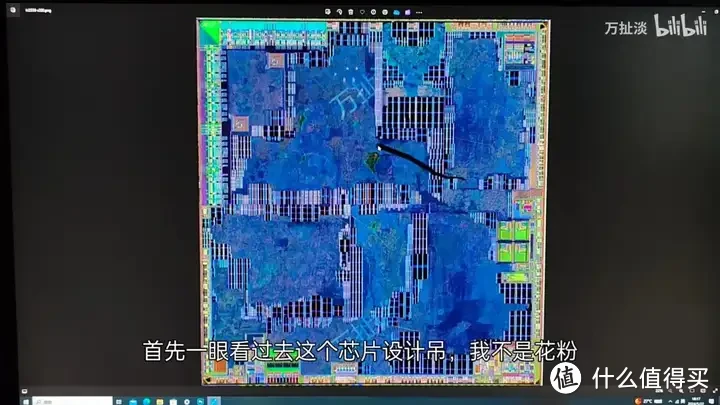

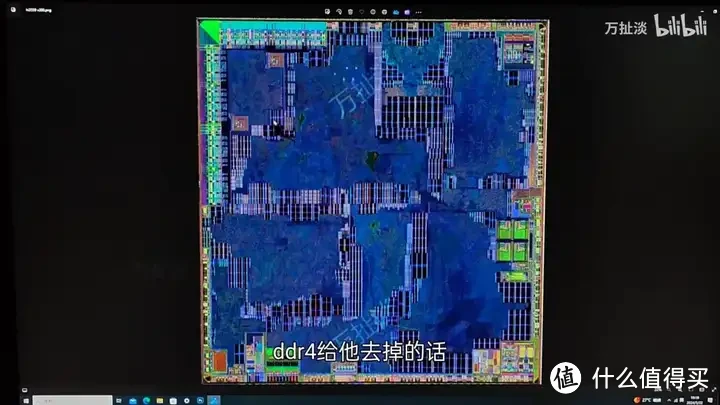

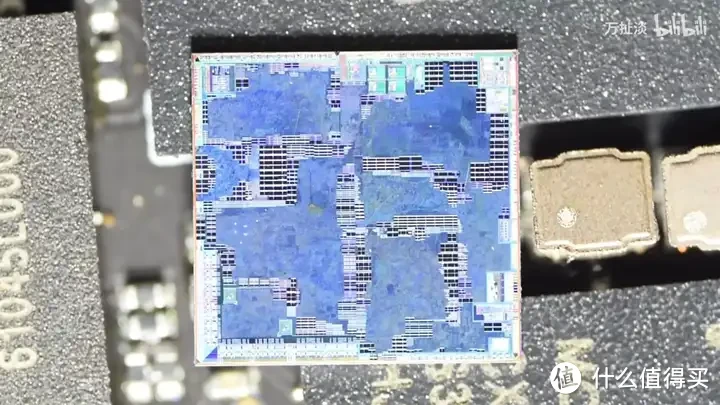

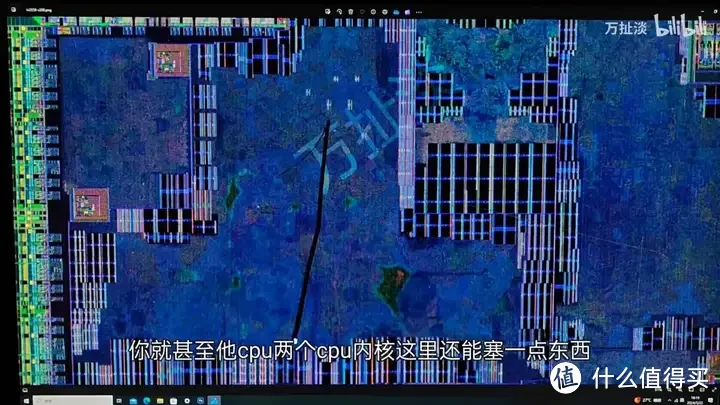

应该是22nm时代的工艺
幽默
作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
原视频：intel N95 芯片拆解 Alder Lake-N省流：
猜测成功，两颗die走PCB上的opi总线连接
Intel7就是10nm DUV
opio是取代DMI的，像是降频版dmi，单条速率从dmi3 8GT/s降低到了4GT/s
附海思4k 图像处理芯片拆解
省流：不知道，看不出来，VIVO 50我就当花粉
关联芯片型号 华为海思hi3559 v200 sk海力士H5T04G63EFR
应该是22nm时代的工艺
幽默
作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
