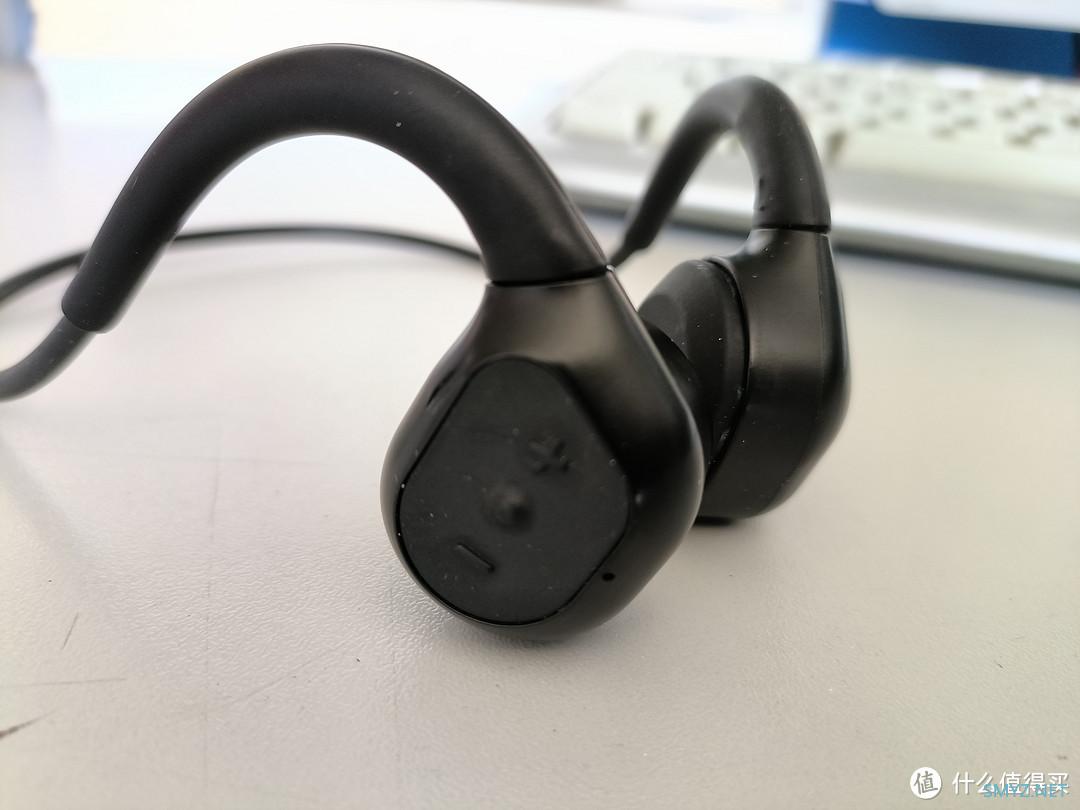

起因:跑步用的山水骨传导耳机第二次坏了,第一次坏是购买使用11个月左右,突然左耳没声音,在保修期内,运费AA 给换新了,换新以后继续使用13个月,再次左耳没声音,哈哈,彻底无语,刚出保修期又坏了,很烦,很气,很失望。于是,B站看了几个耳机维修视频,就起了心思,自己搞吧,死马当活马医吧。

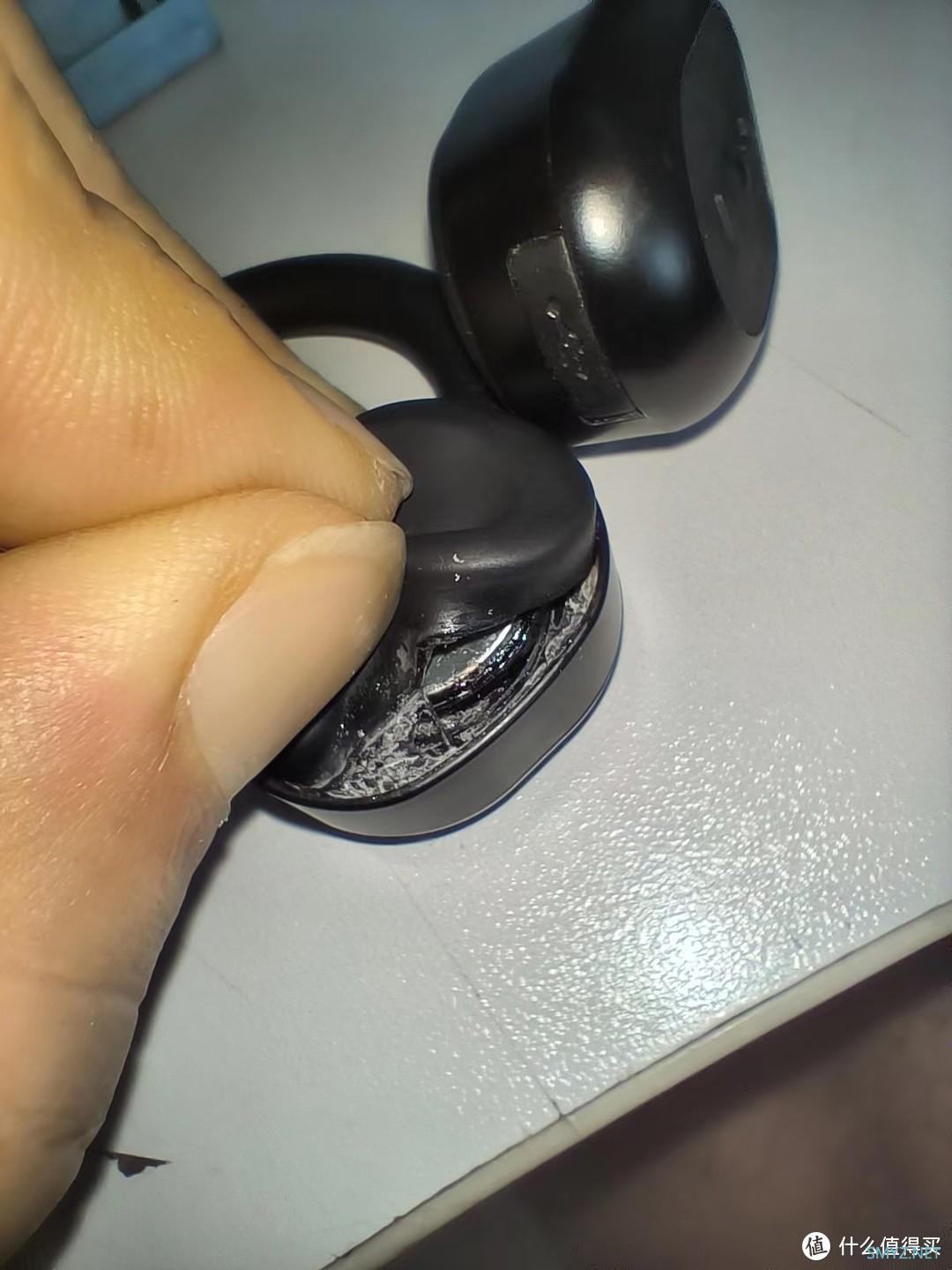

首先,最难的就是无损拆解了,因为没有搜到同型号,所以只能盲目拆解,从拆解图中能看到,橡胶和塑料外壳之间存在点胶处理,那基本入手点就是这里了,先把橡胶部分拆掉再看内部结构。
小心翼翼继续拆,因为不确定线圈线会不会在橡胶和外壳粘接处,所以处理的很小心,就怕拆报废了就彻底要换新了。

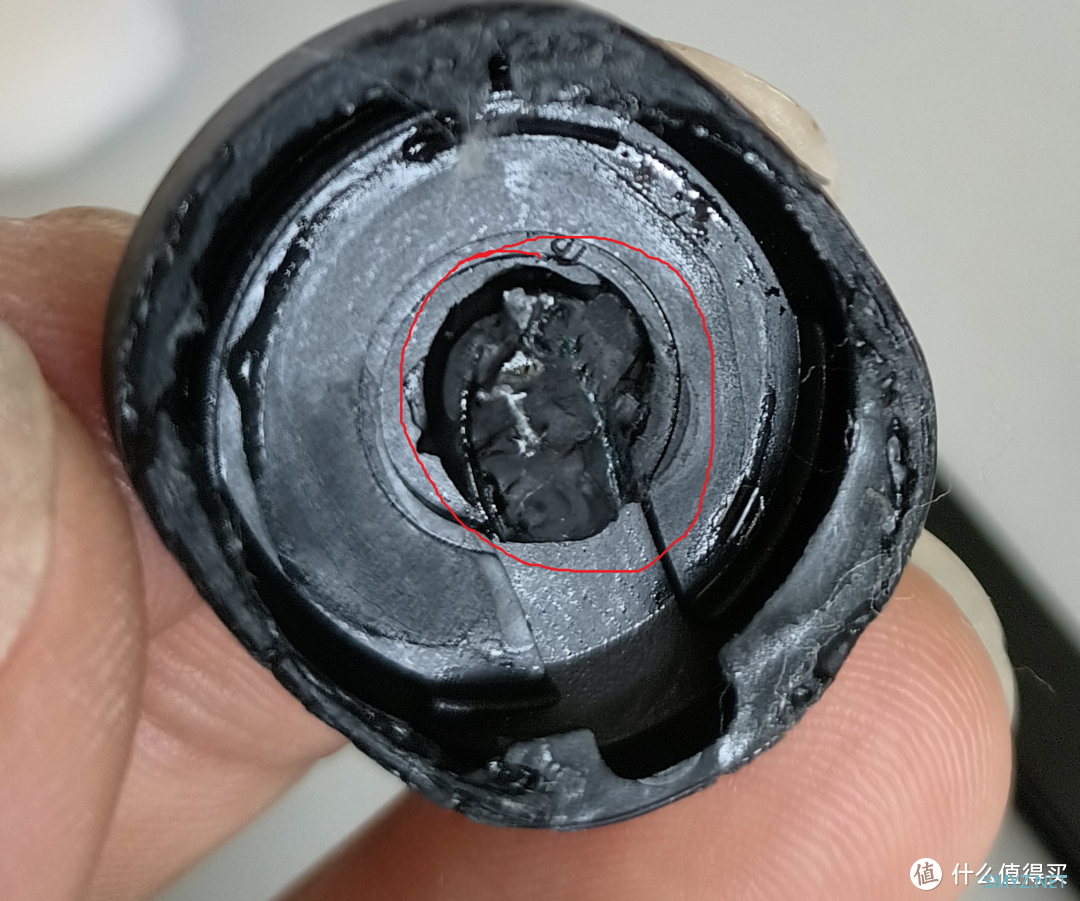

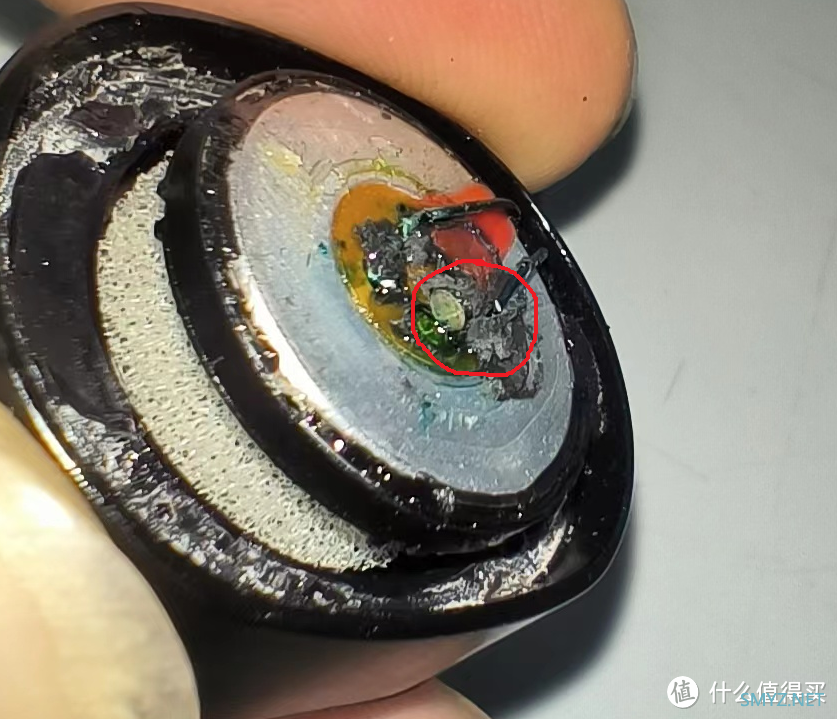

橡胶帽拆掉了,里面都是亮晶晶的液体,也不知道是汗液还是啥。中间红圈圈起来的地方是用黑色的软胶和动铁圈粘接的,我稍微用力给撕下来了。

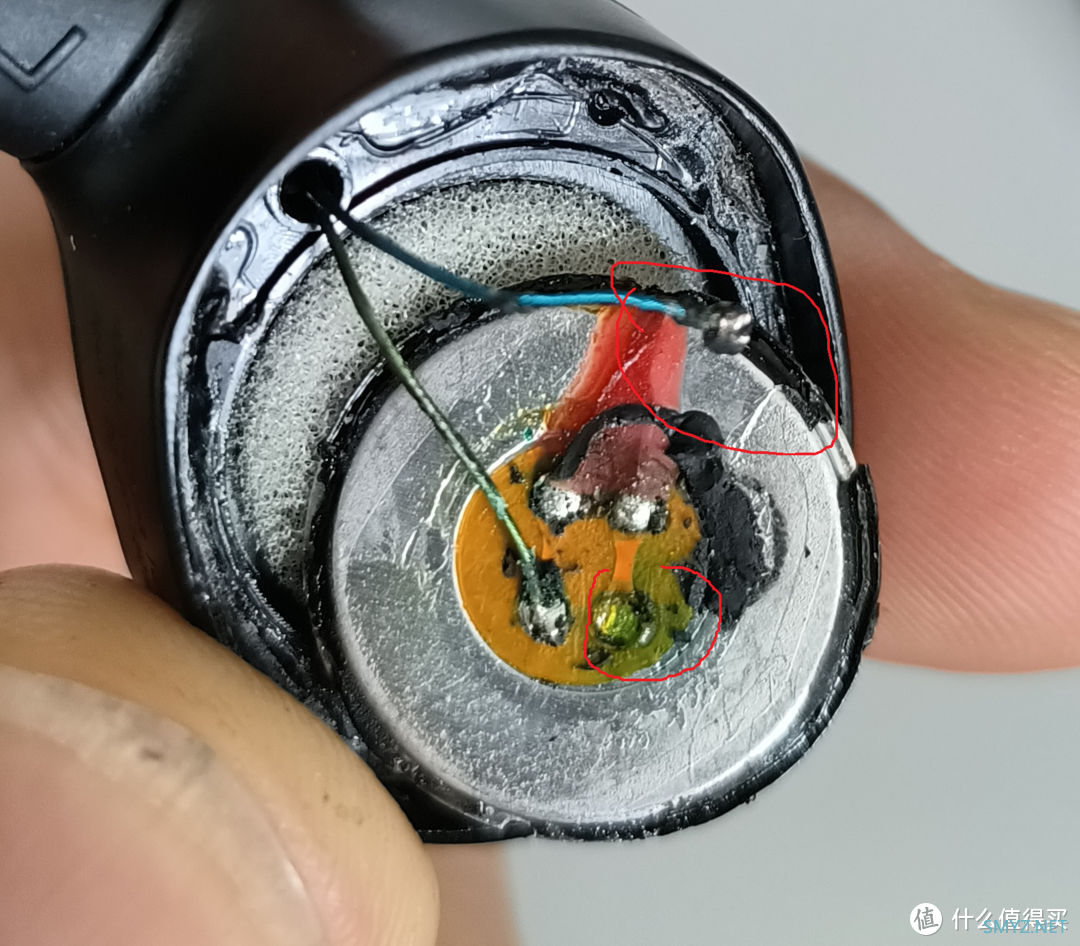

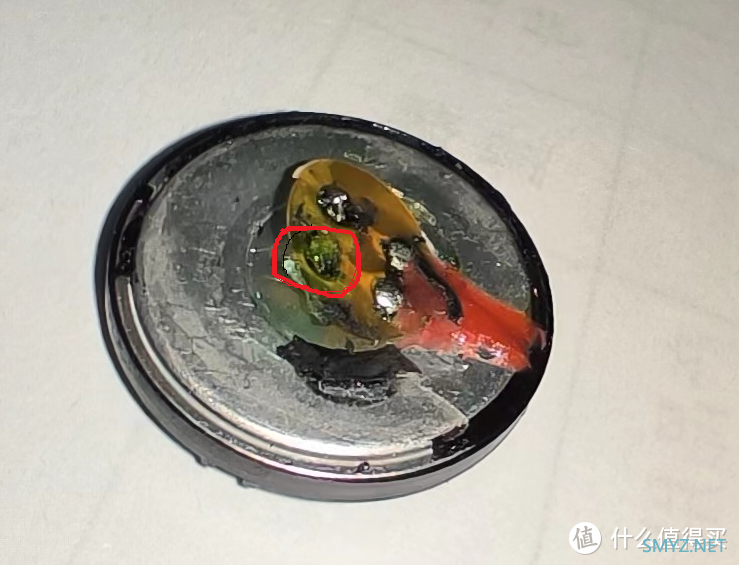

这里圈红圈的地方能清晰的看到,焊点脱落了,里面亮晶晶的也许是汗液,哈哈。
用万用表测试了下线圈电阻,结果没测到,这就尴尬了,正常大概10欧姆左右,没测到说明线圈还有断点,至于是不是我拆坏的就不知道了。

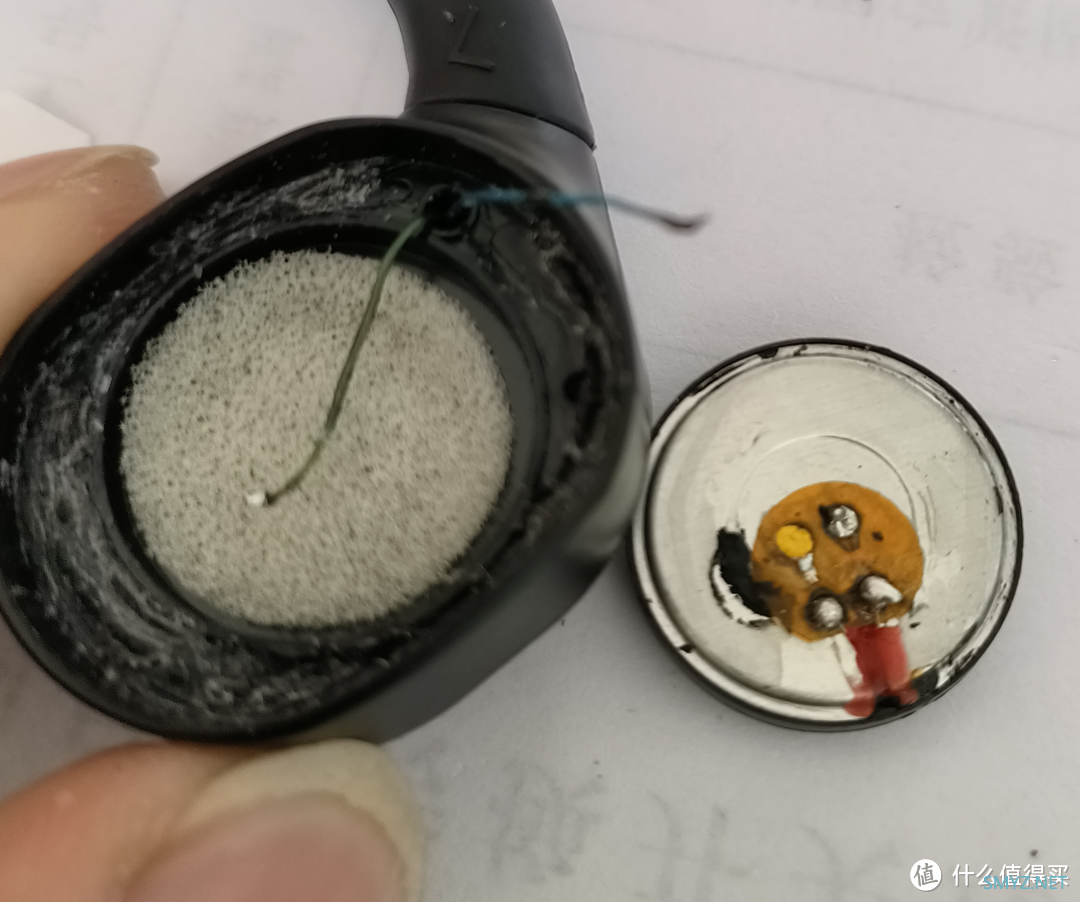

清理下残胶,焊点彻底分离下来了。
注意下图,中间黄色的应该是绝缘材料,中间带铜条,上面可以焊接,下面绝缘的,下面使用双面胶粘接的,很轻松就翘起来了。

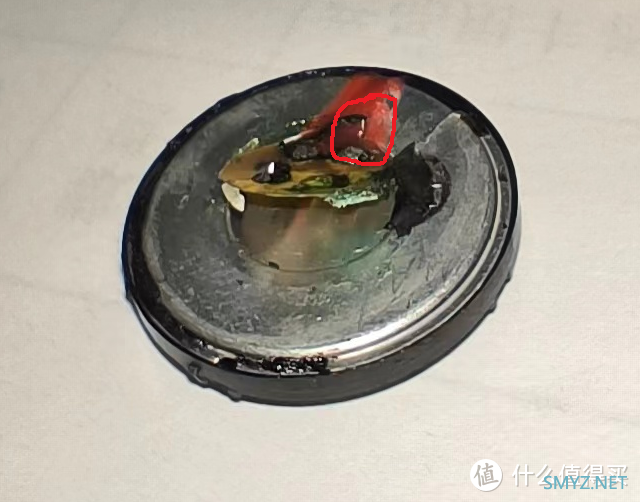

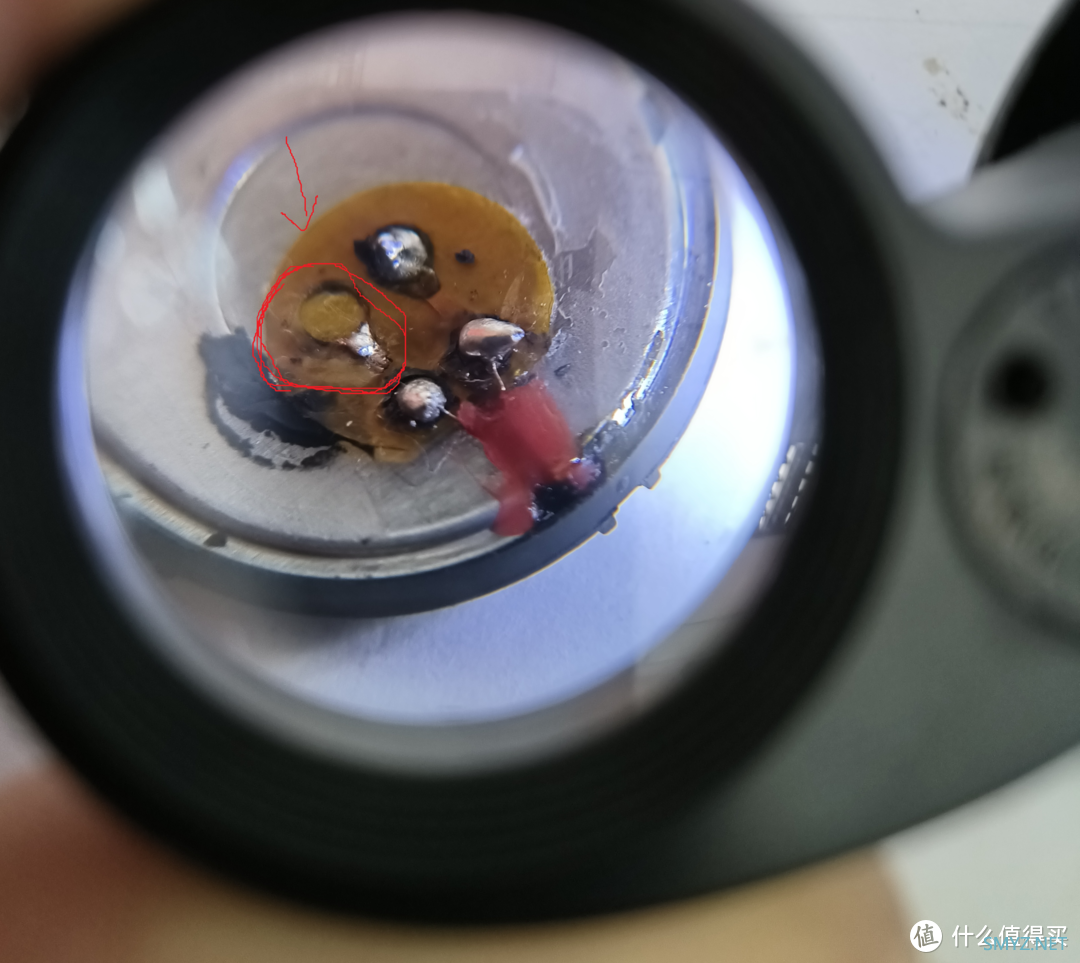

处理绝缘板的时候用放大镜看了下线圈, 果然让我发现了断开的线圈,注意图里红圈金色的就是断开的线圈,同理,再找找另一根,发现也断开了,哈哈 ,我估计十有八九是拆的时候拆断的,原始问题肯定是焊点脱落的那里。
既然找到问题那就好解决了,绝缘板上用刀片刮一下露出铜条,点上焊锡,然后利用绝缘板原始焊点位置把线圈接头再焊接上,线短了好多,所以绝缘板不在中间位置了,影响不大,焊接好后,万用表测了下电阻,9点几欧姆,哈哈 第一步基本就修好了。
然后就是把动铁圈和导线焊接起来就可以了。

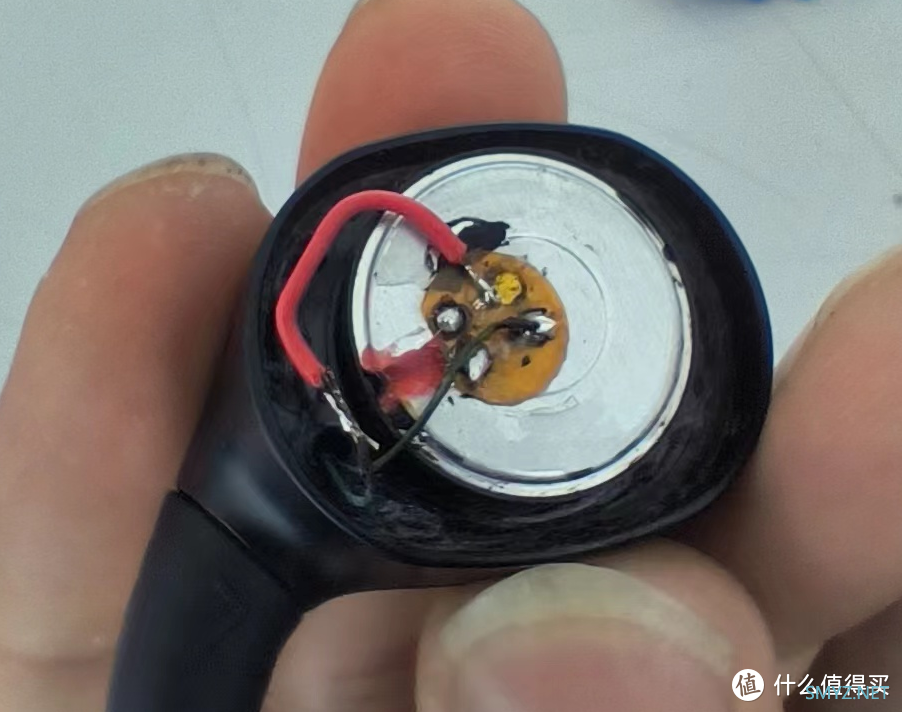

蓝色线不够长了 ,我只能接一段导线了,这个线比较硬,不太好,但一时间也找不到合适的,只能这样了,开机测试,有震动,说明没问题了,哈哈,这就算成功了,就是维修的水平和成果不太好看。

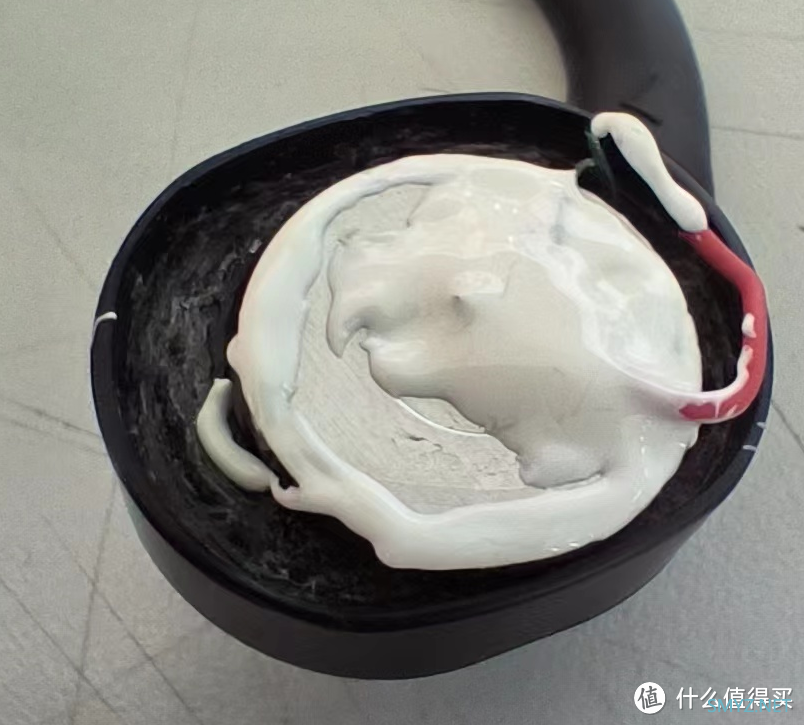

直接用绝缘胶水覆盖,防水还能有点粘接固定作用,就是固化时间比较长,而且就算固化了也是软的。

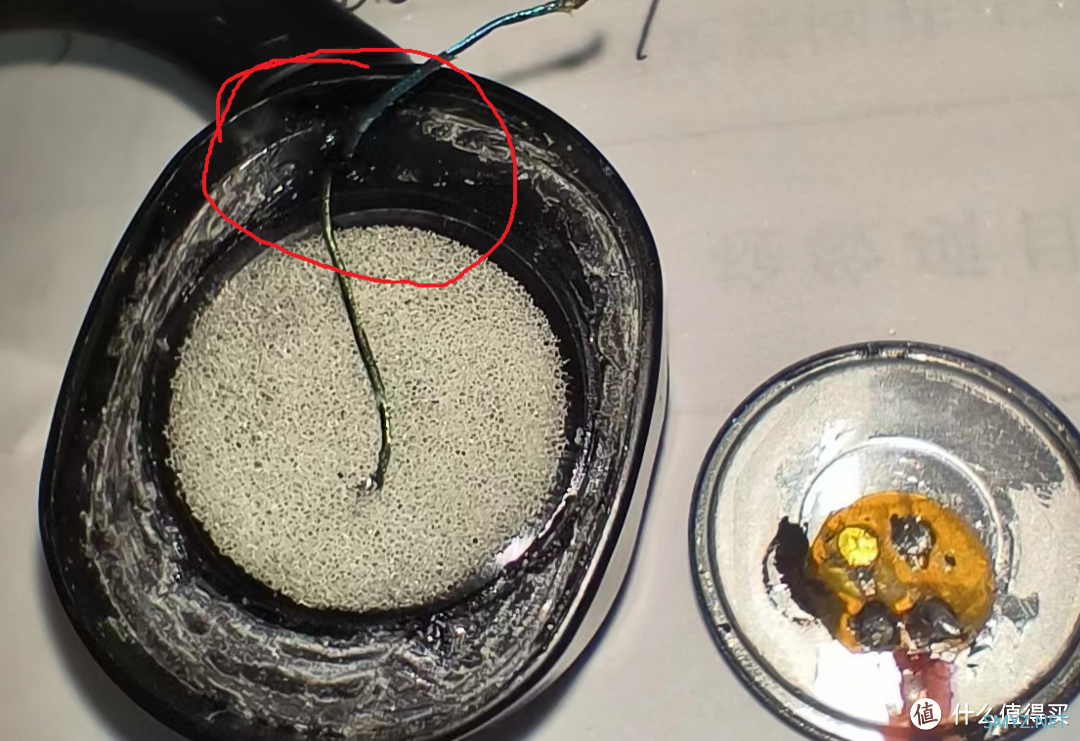

宣传图说生活级防水,但是注意下图,靠近耳机线出口的上方是没有点胶处理的,那个地方就没有粘接,所以很容易进去汗水,其他地方咱也没拆,所以不知道,但是就拆开看到的各种污渍和液体来说,汗水肯定是进去了,从哪里进的还不能确定。

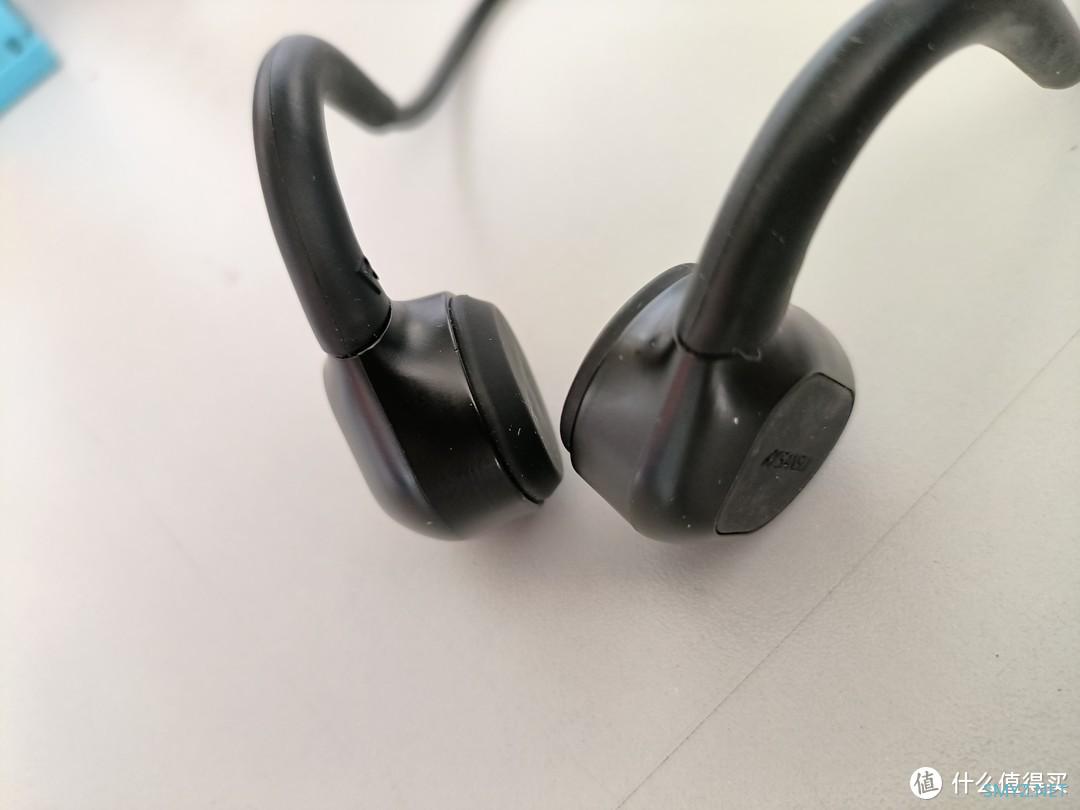

最后上两张修好的图,除了橡胶材质有损换,外壳基本无损了。
期待能再用一年吧,求求了。
最后来个投票好不好,哈哈,不知道一年使用寿命值不值啊。
反正我再也不买山水了。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
