AboStudio Setup Slim+ROG X670E GENE+TUF 4070Super装机分享！

今天为大家分享一款很个性的开放式机箱，来自于布老师工作室的——AboStudio Setup Slim，机箱采用6061铝合金打造，前后面板厚度高达8mm；CNC工艺加工让每一处都严丝合缝；阳极氧化工艺喷砂精细，色泽均匀，质感十分优秀。相比Setup大幅缩减尺寸，紧凑的布局又不失出色的兼容性，主板最大可支持到EATX，采用开放式结构拆装更加方便，模组化设计的30*30模组孔拥有更高的DIY自由扩展度，机箱提供黑色、银色两种颜色以及三种前面板共计6种选择，下面让我们进入装机环节：

硬件配置

散热器 九州风神 冰暴240

主板 ROG CROSSHAIR X670E GENE

电源 安耐美Enermax ATX3.1 PlatiGemini 1200W

机箱 AboStudio Setup Slim

风扇 Lianli 积木风扇4代 TL LCD

显卡 ASUS TUF GAMING RTX 4070SUPER

内存 宇瞻 ZADAK SPARK RGB DDR5 6400 32G

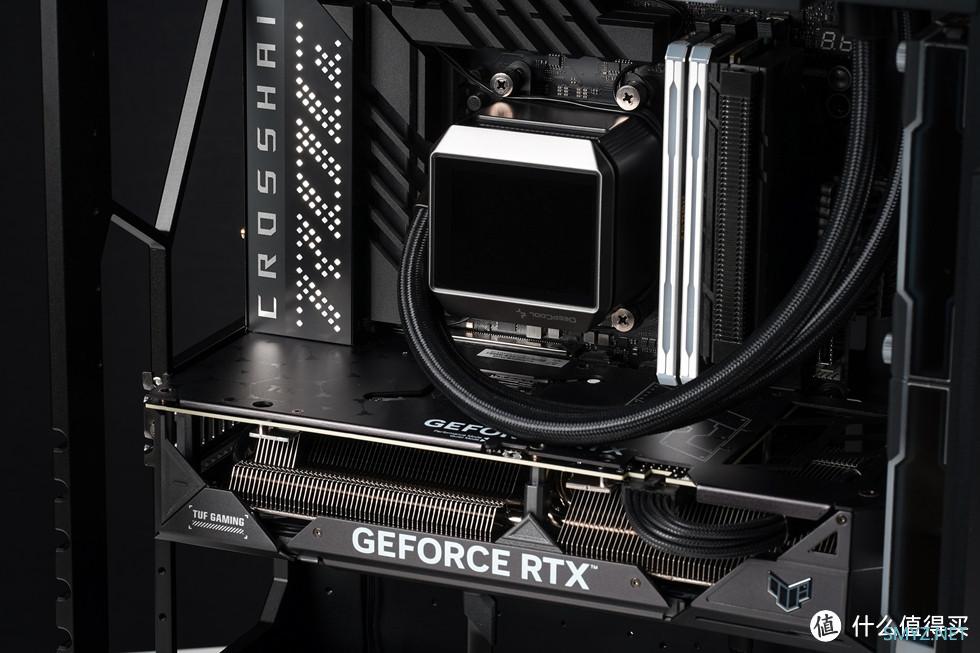

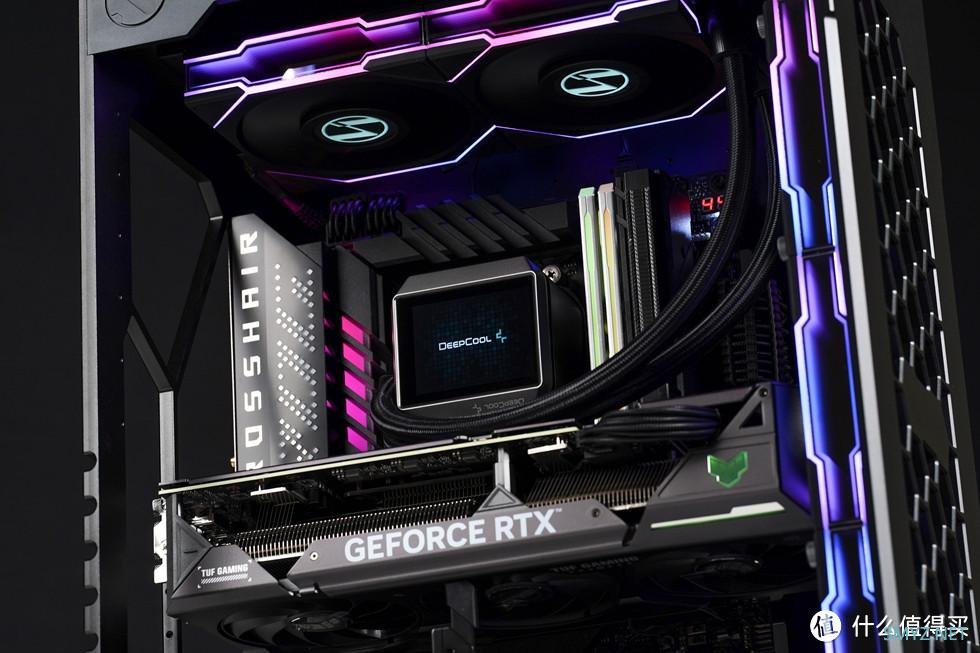

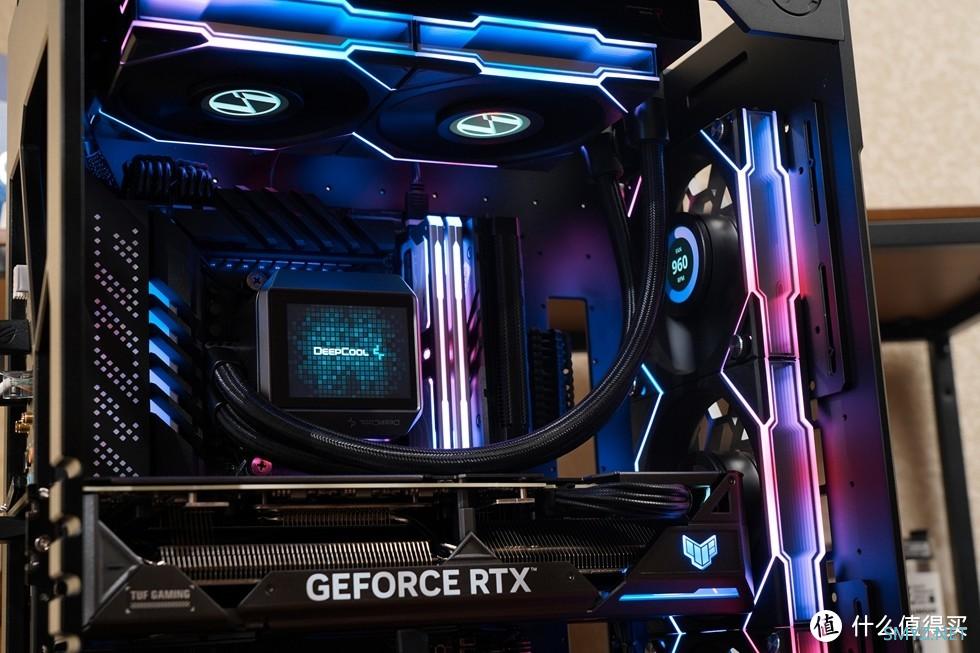

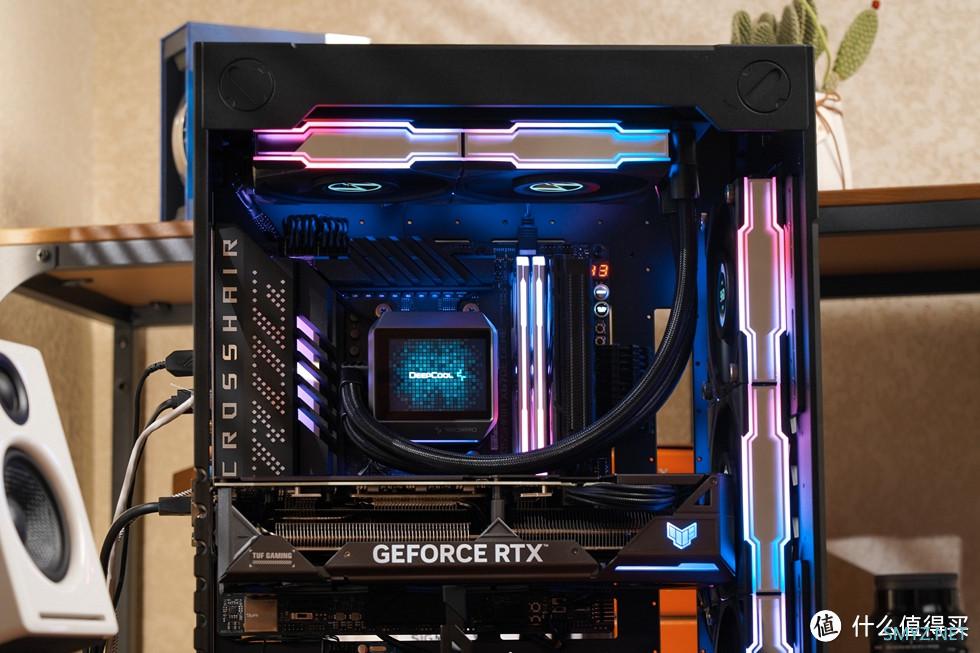

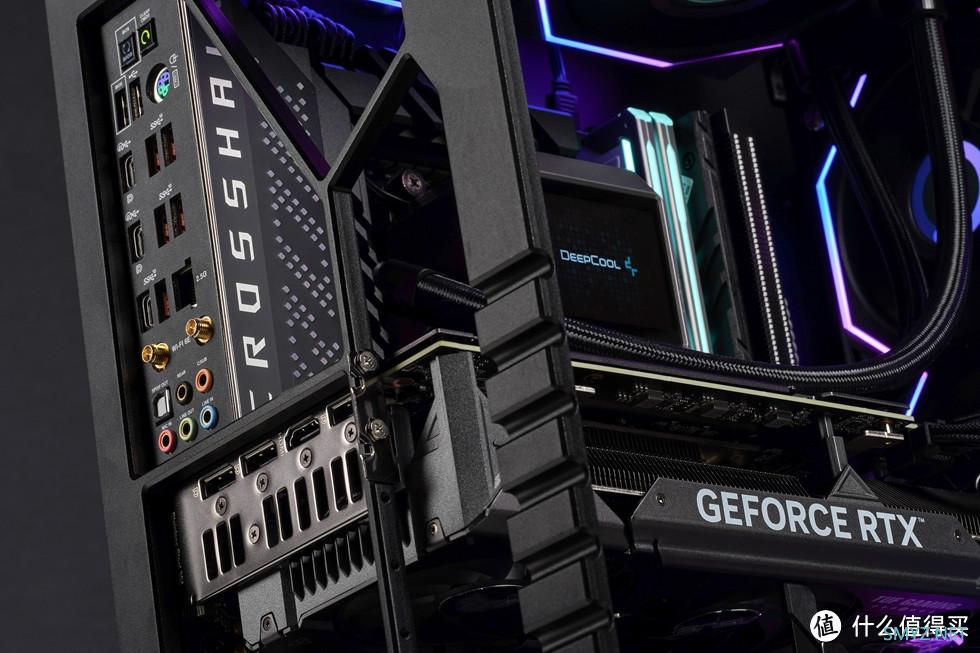

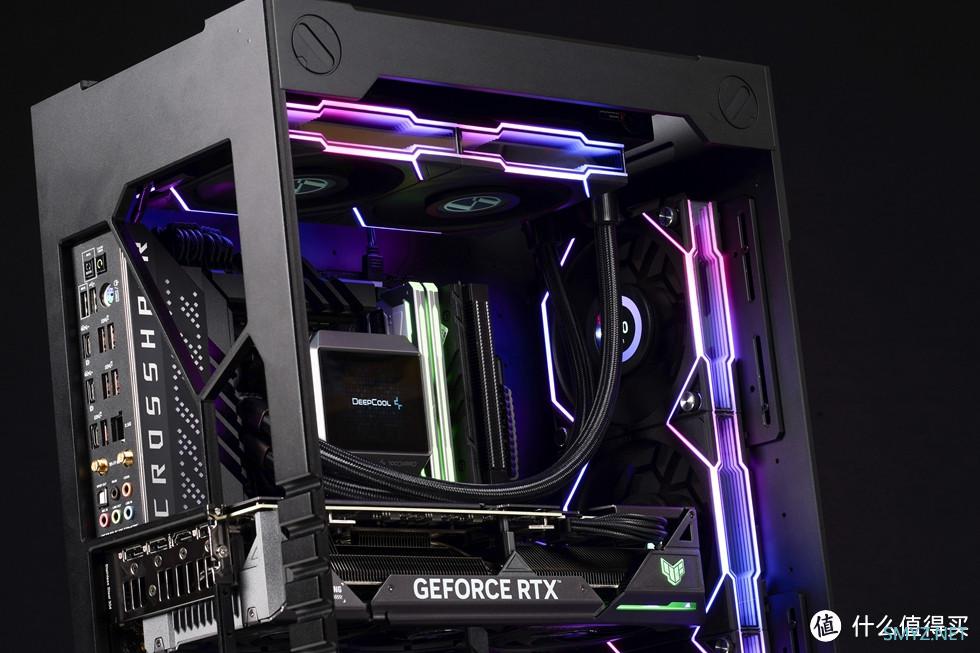

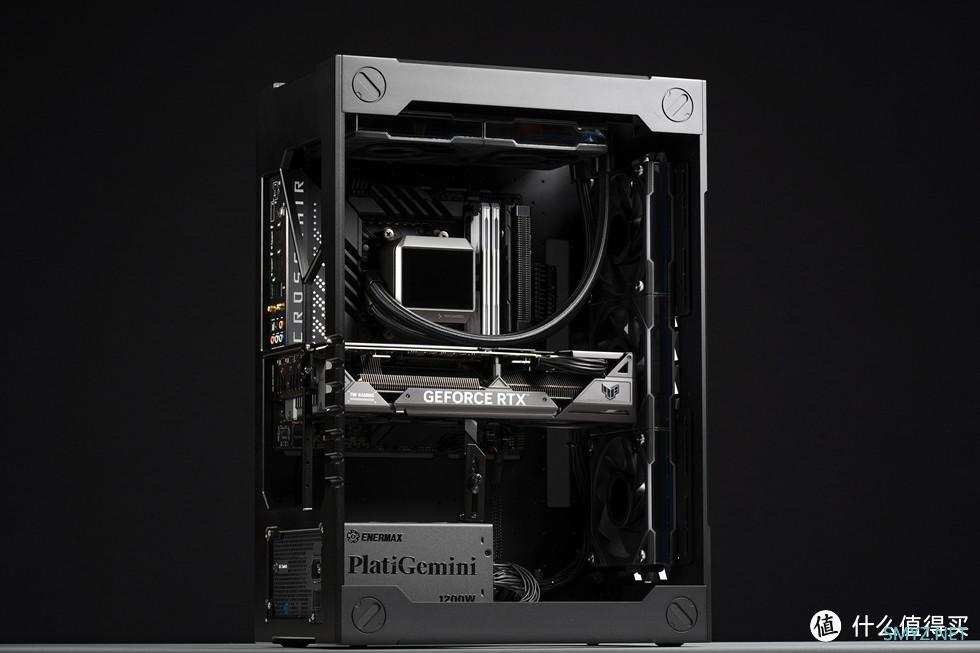

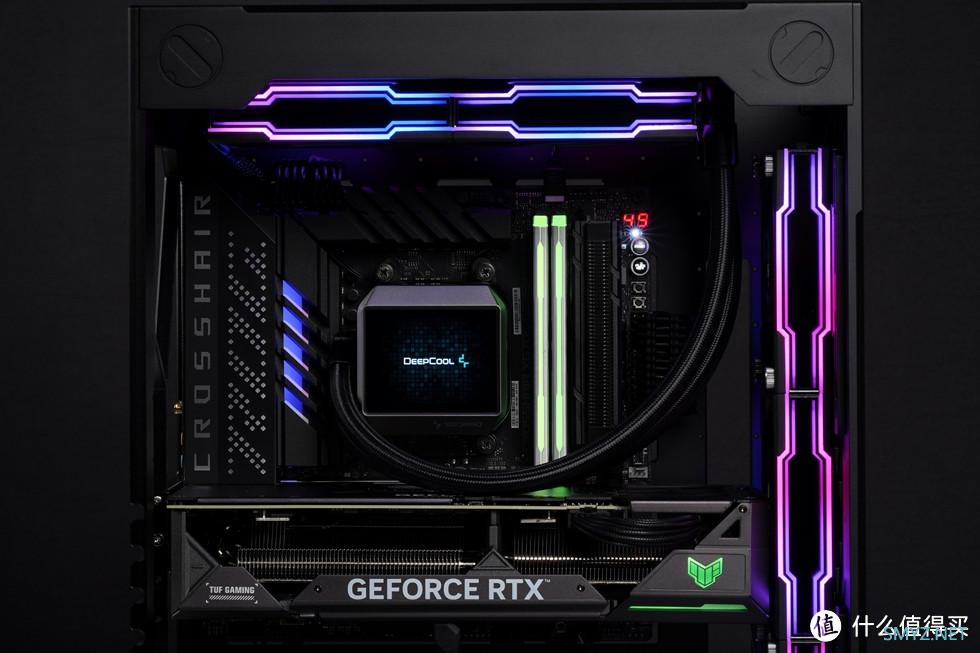

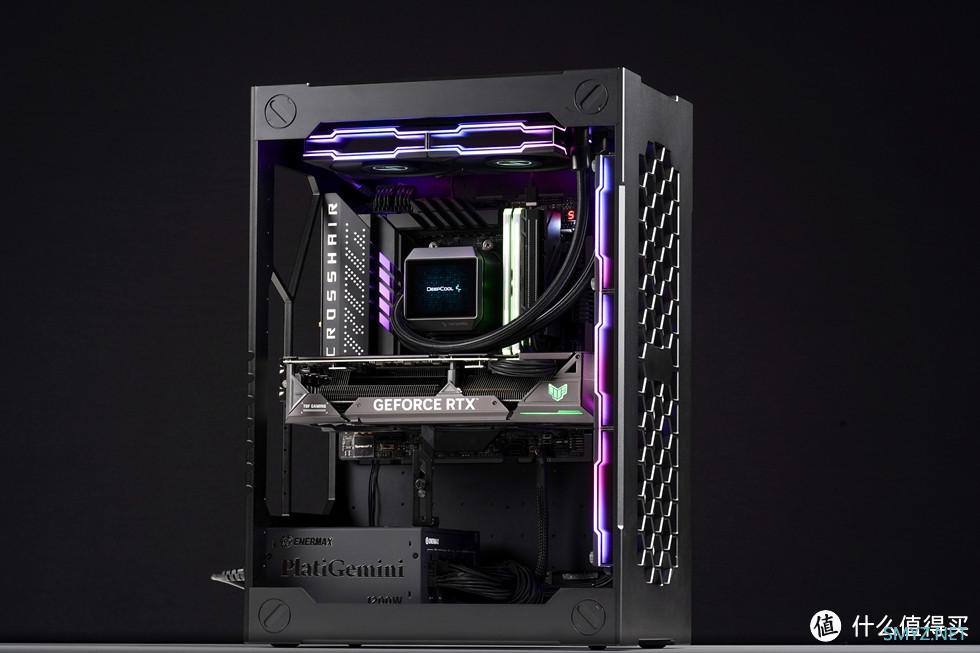

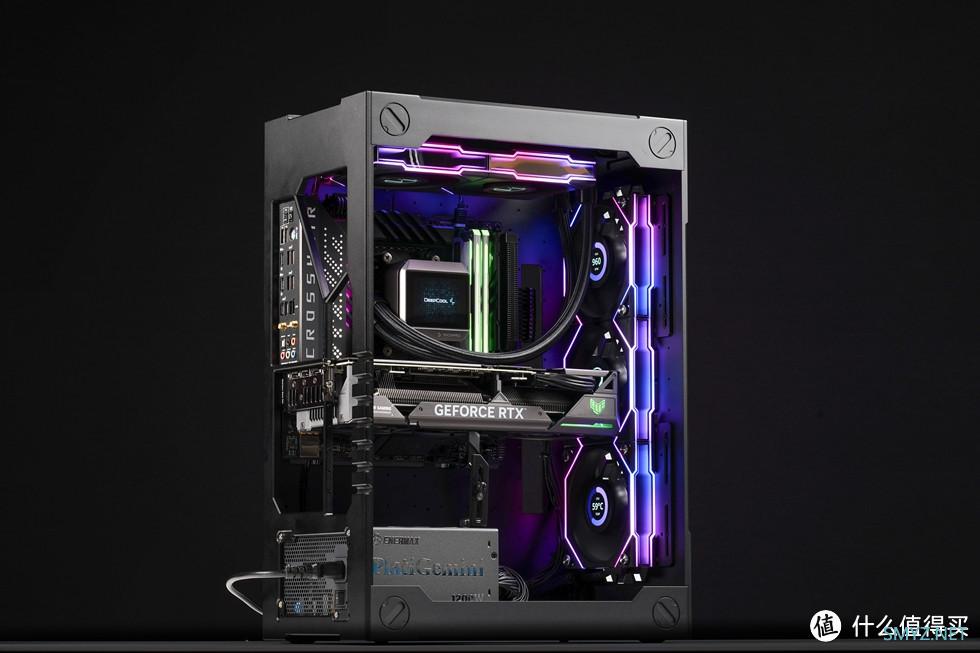

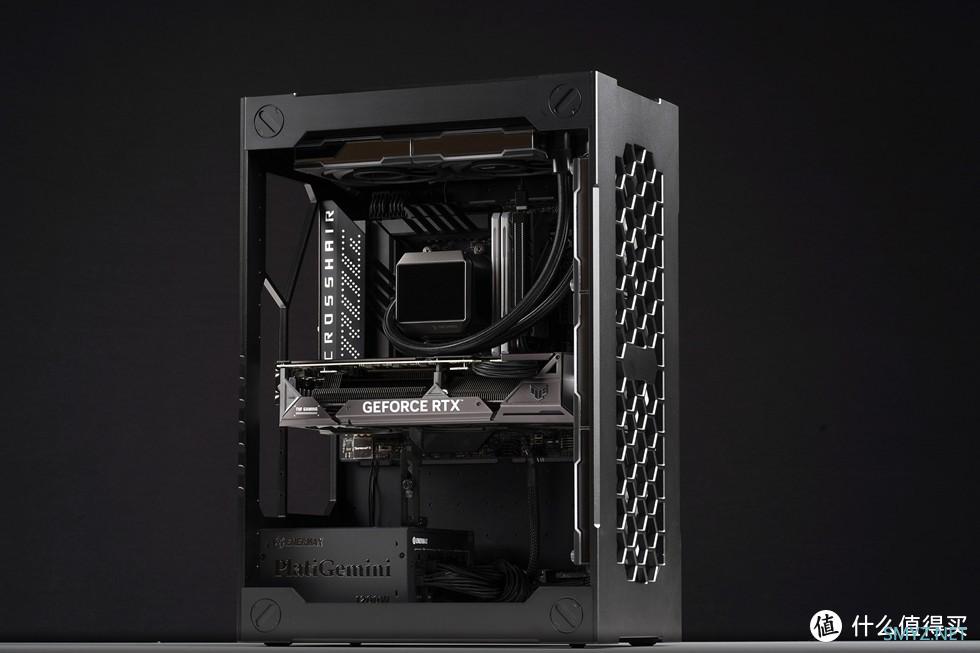

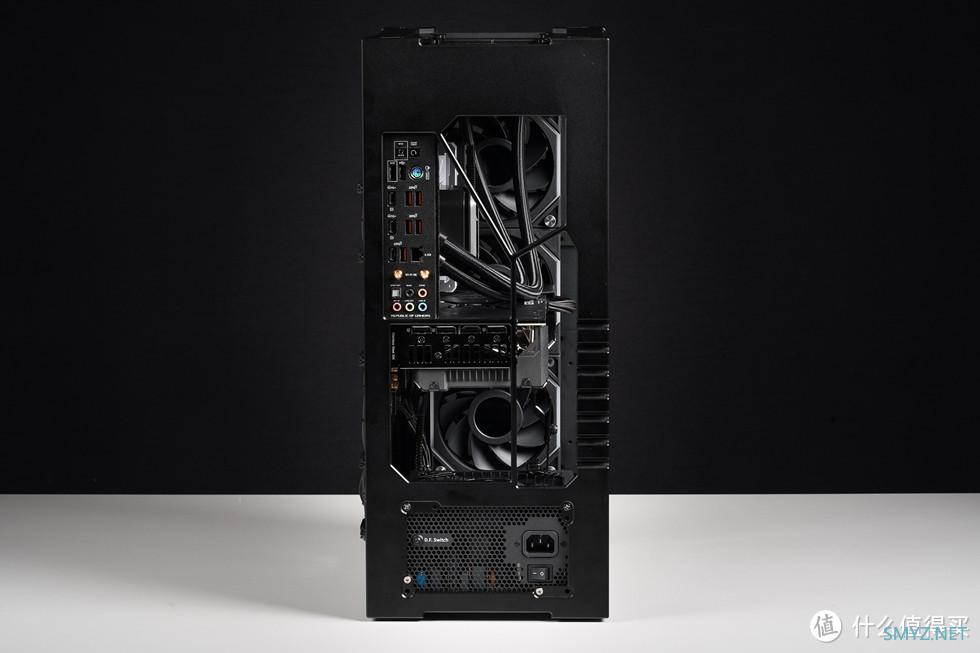

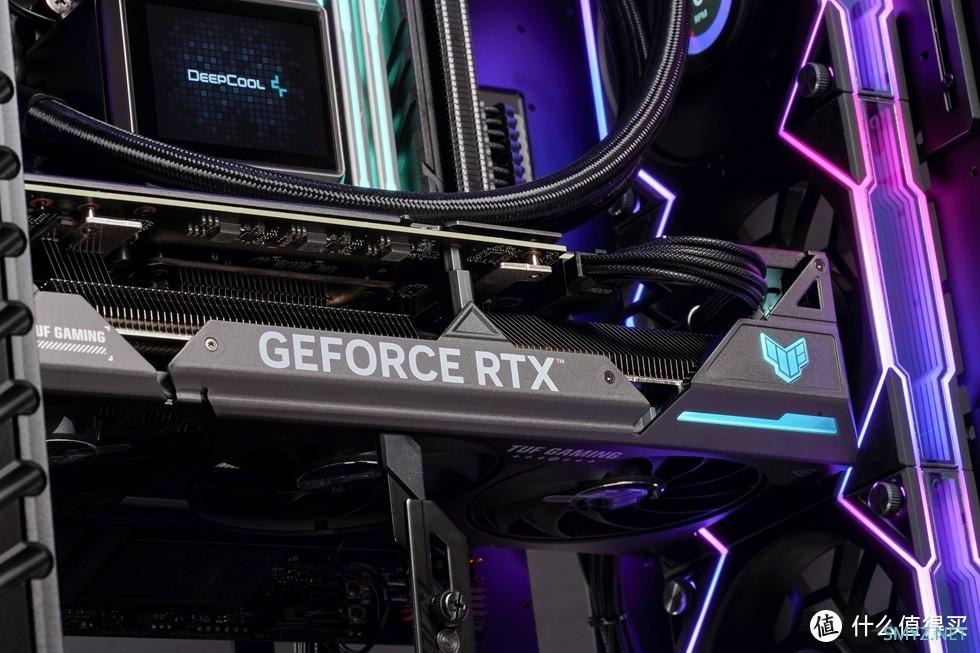

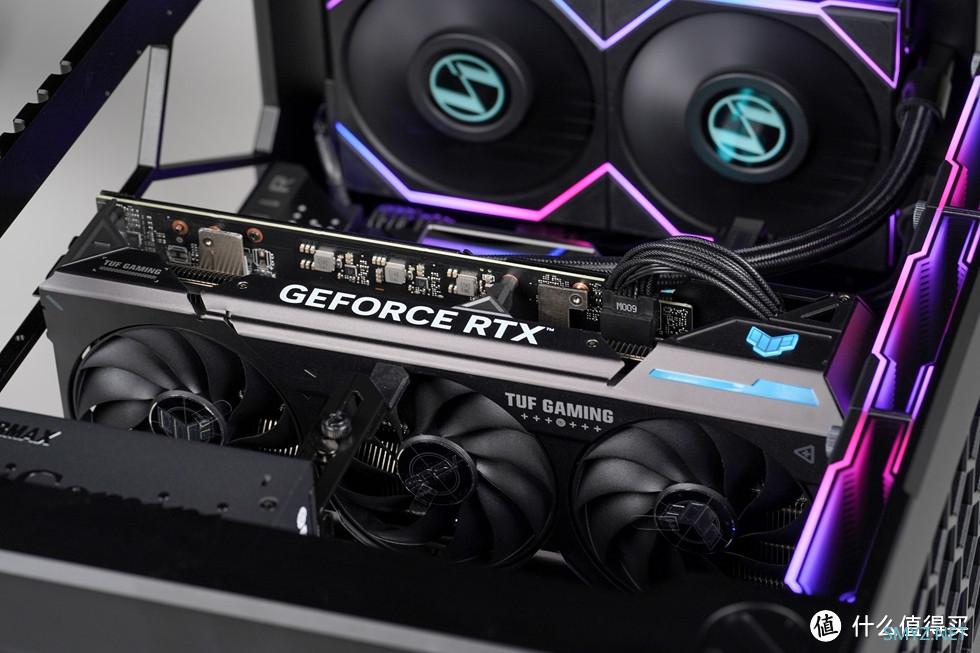

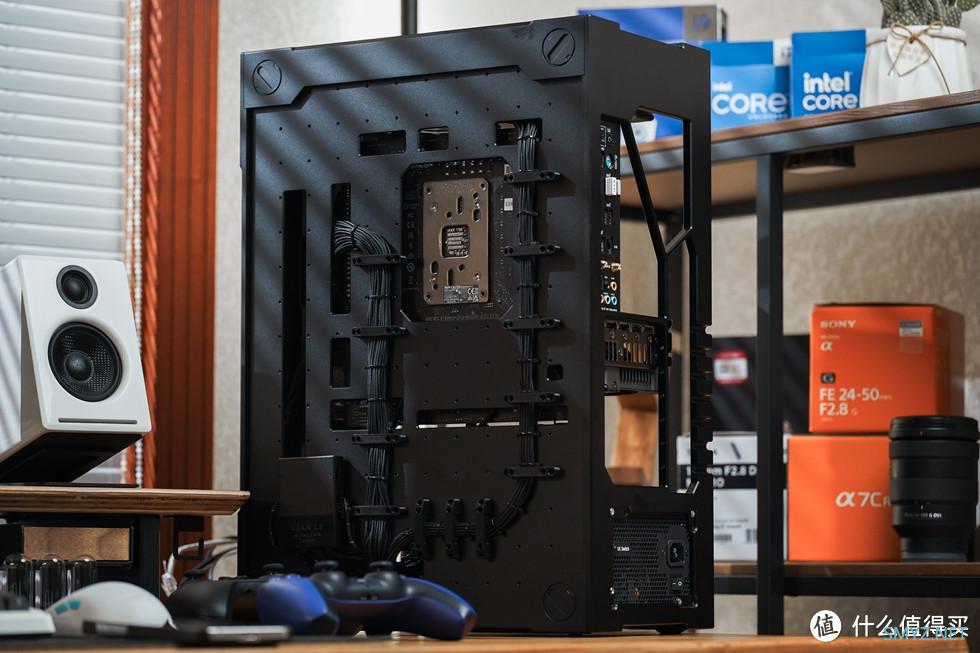

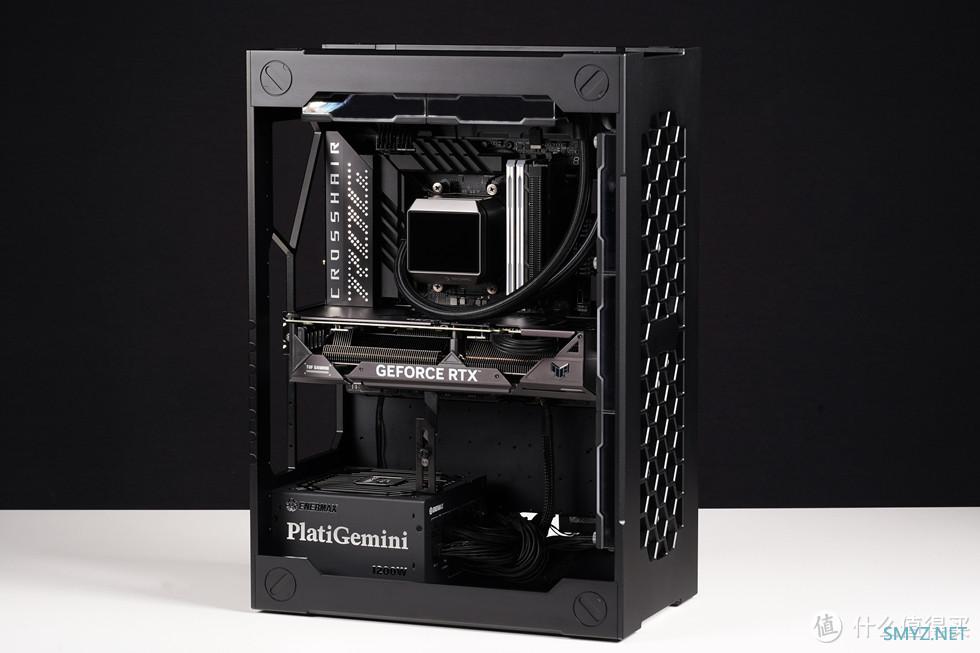

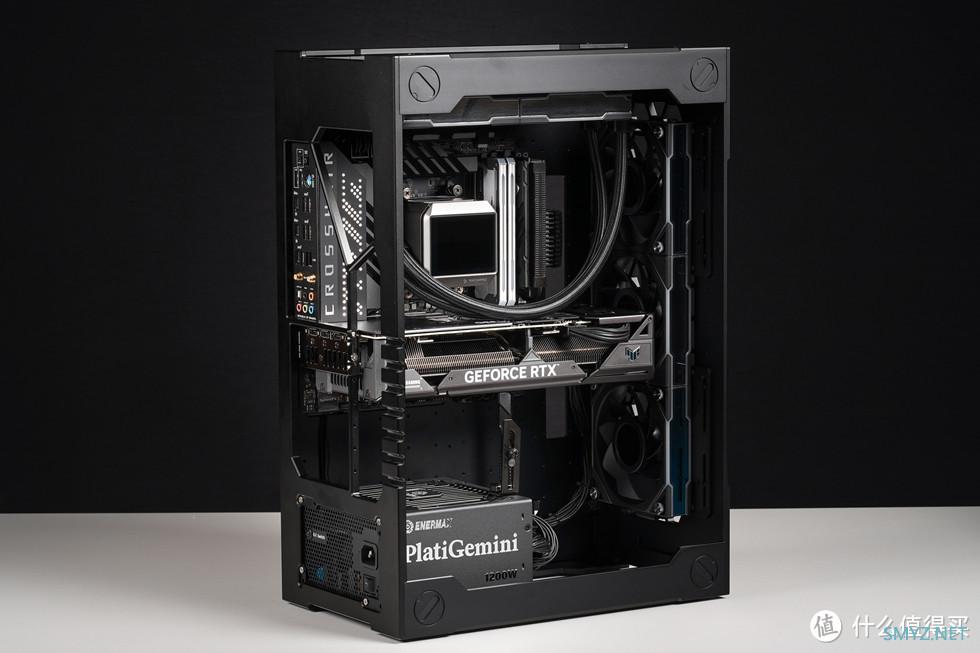

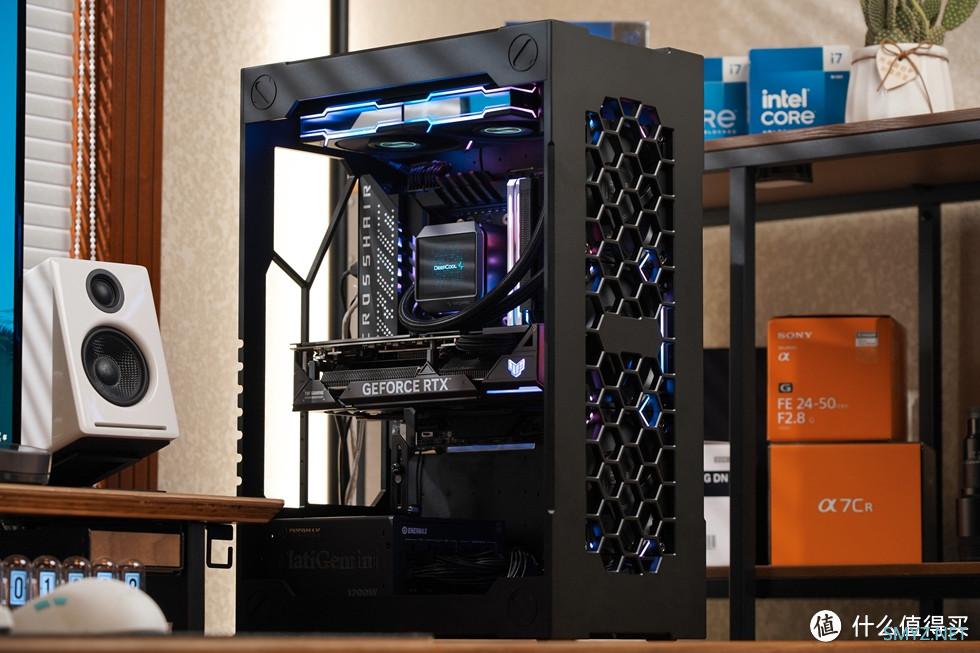

整机展示

硬件展示

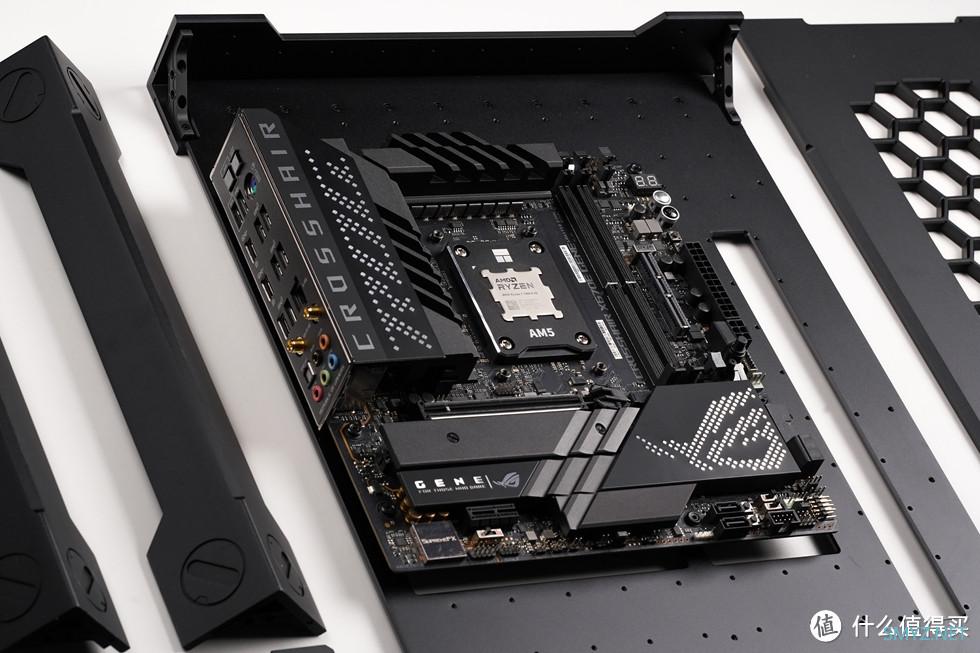

主板来自ROG CHROSSHAIR X670E GENE。主板上半部分一览，采用 16+2 相供电设计，巨大的供电散热模组，为供电的低温稳定提供支持，两段散热片内嵌一根整体热管,以更好平衡发热。

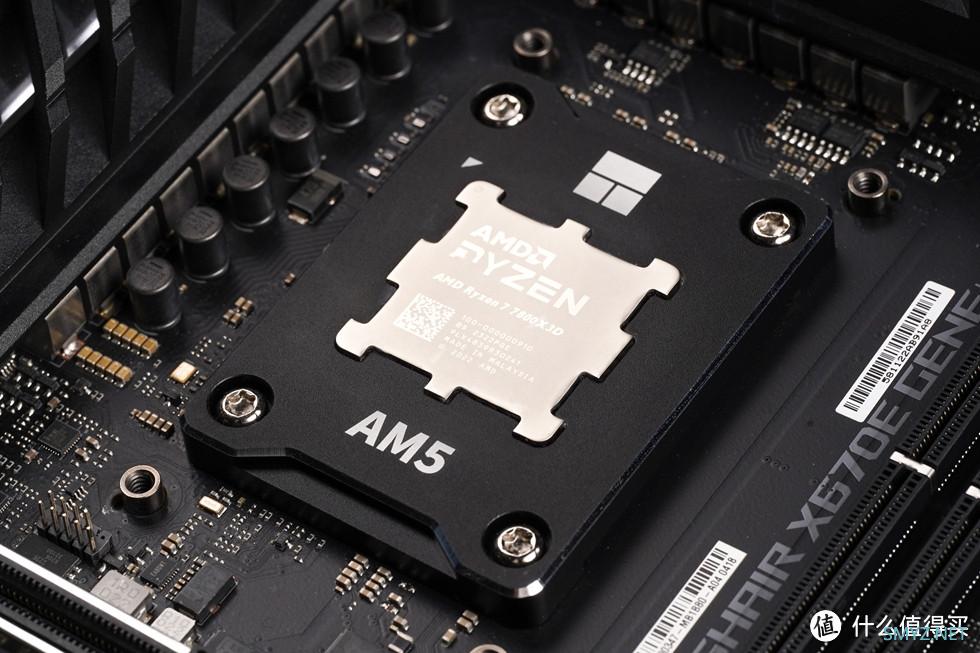

CPU来自AMD Ryzen7 7800X3D。

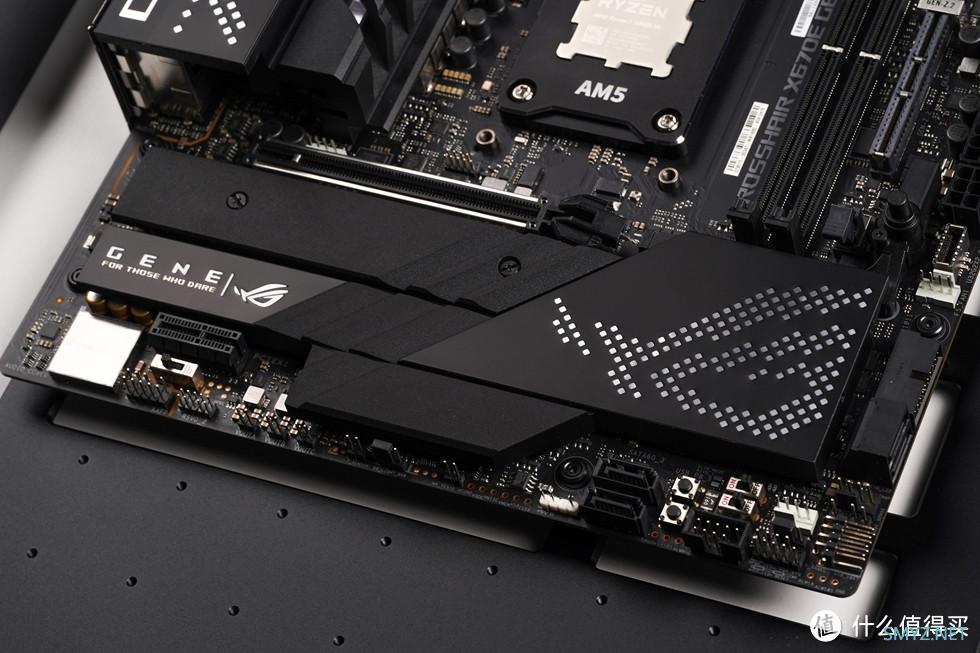

主板下半部分一览，搭配特有的ROG点阵元素显得精致又科技感十足。

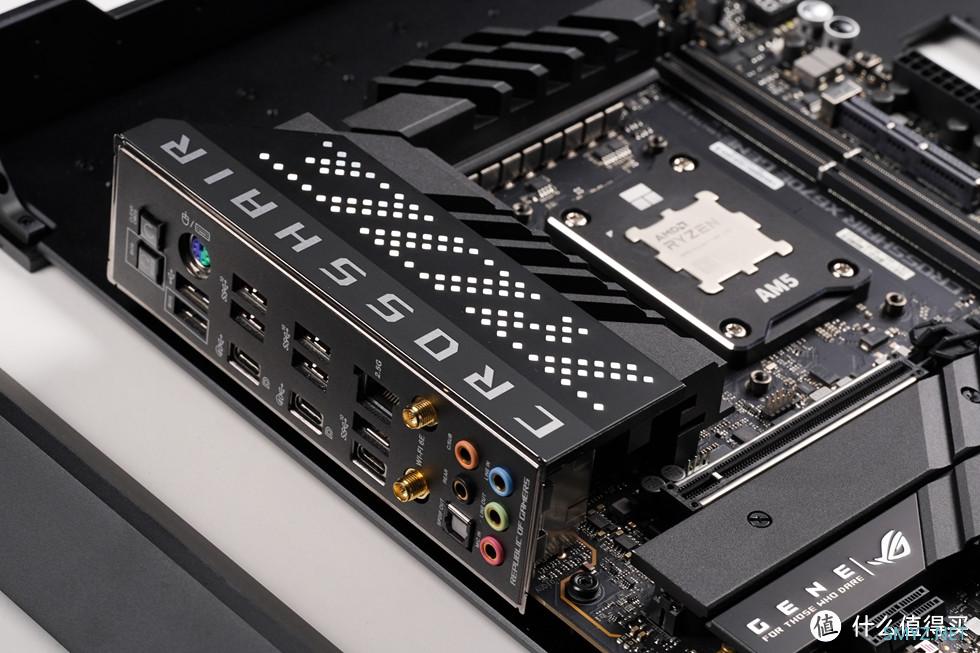

I/O 侧的散热模块斜切镂空，内置 RGB灯，支持神光同步，在不通电时呈现镜面效果，ROG 信仰 logo则为像素点阵设计。

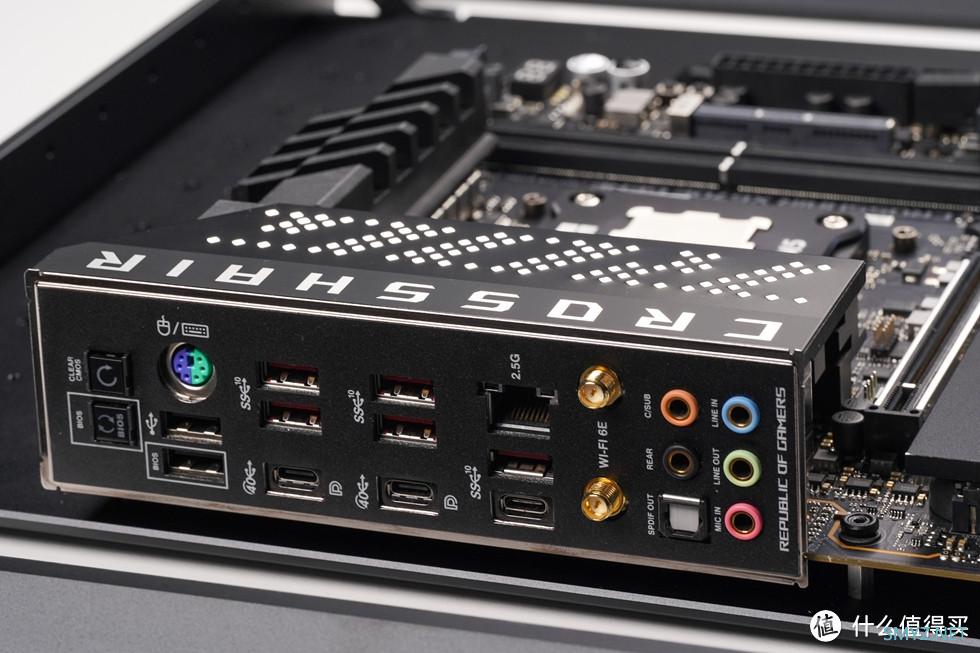

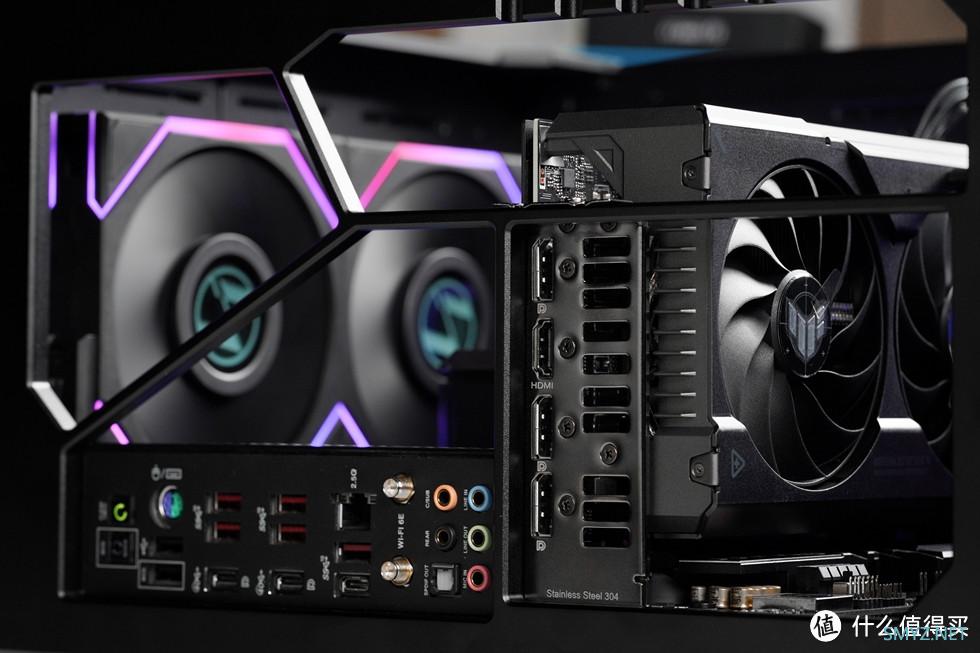

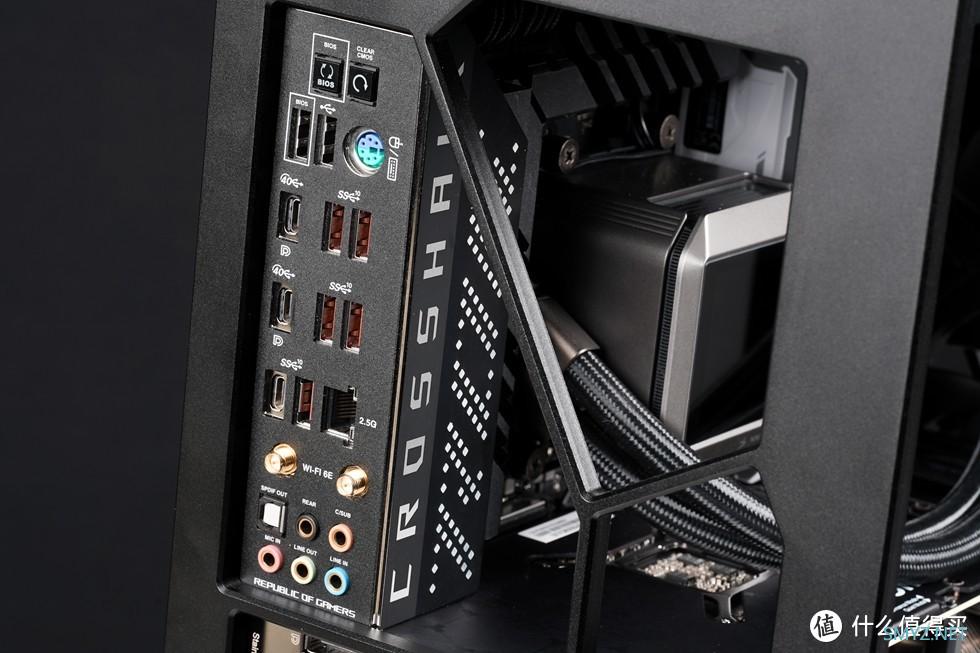

I/O 接口方面，从上到下分别为：1x BIOS刷新和BIOS清除按钮、1x PS/2 键鼠接口、2 个 USB2.0、2 个 USB 4.0（支持 DP 输出）、1 个 USB 3.2 Gen2 Type-C、5 个 USB 3.2 Gen2、1 个 2.5Gb LAN、2x 无线网卡双天线接口、5 个 3.5mm+1个S/PDIF光纤输出的音频接口。

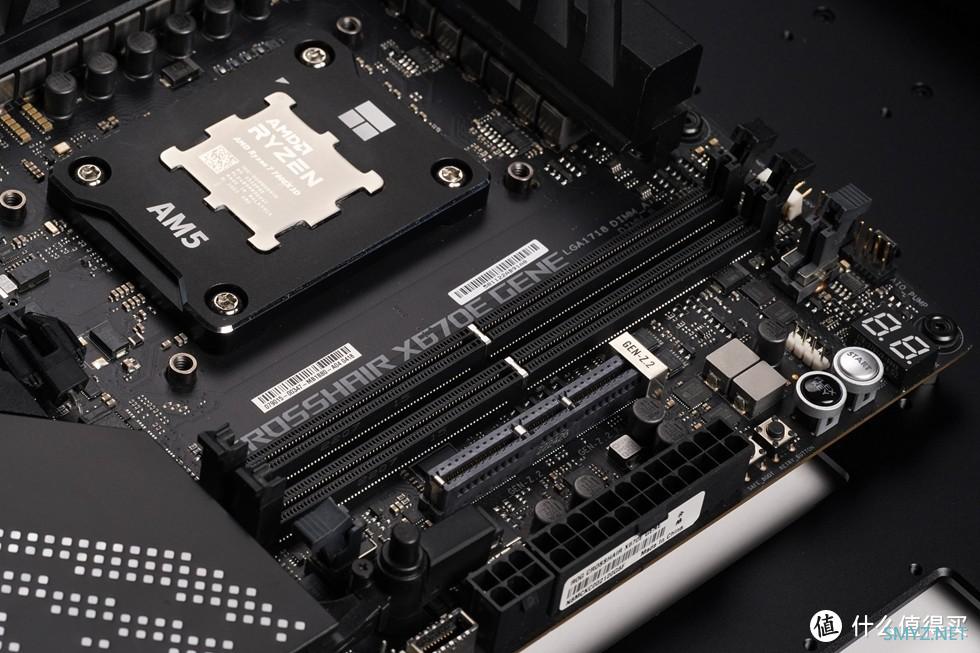

板载 2 条双通道 DDR5 内存插槽，支持最大 128GB DDR5 内存，支持 AMD EXPO 和 Intel XMP 标准，最大支持 OC 6400Mhz+。内存右侧插槽则是 GEN-Z.2 的 M.2 插卡式扩展卡接口。

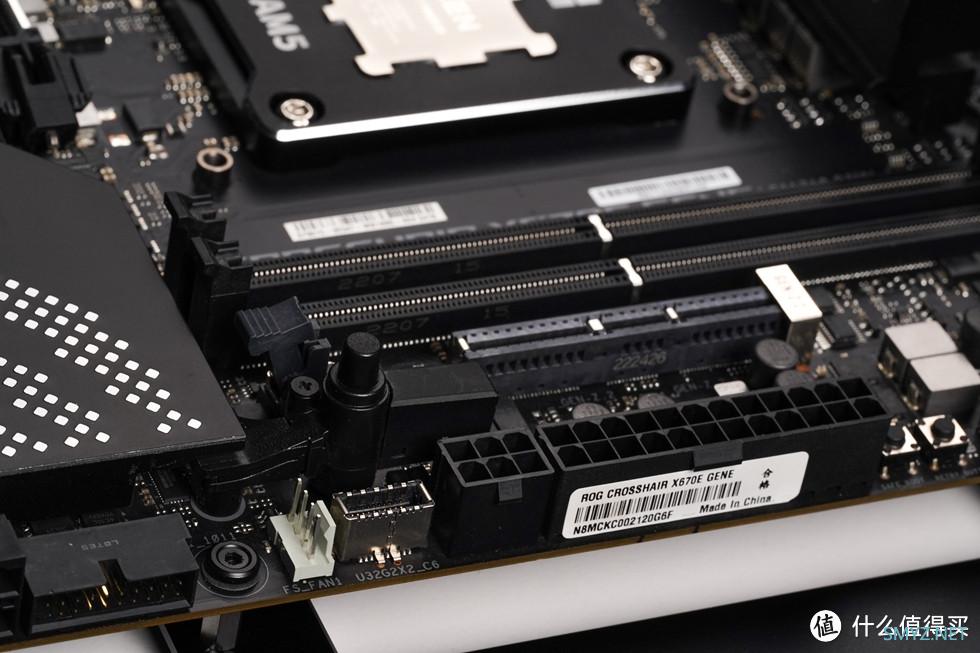

前置接口方面提供了一个USB 3.2 Gen 2*2 Type-C接口并支持QD4+快充，接口旁边配备的6pin独立供电接口最高可输出60W，日常可为笔记本以及手机进行快速充电。同时配备显卡快拆按钮。

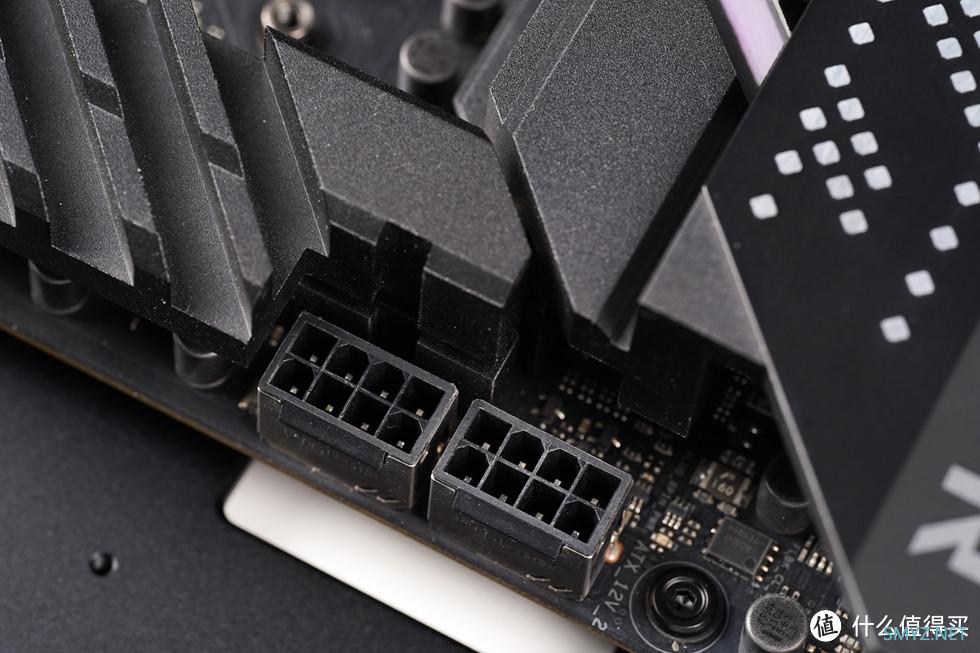

CPU供电接口为双8PIN，并做了金属装甲加固。

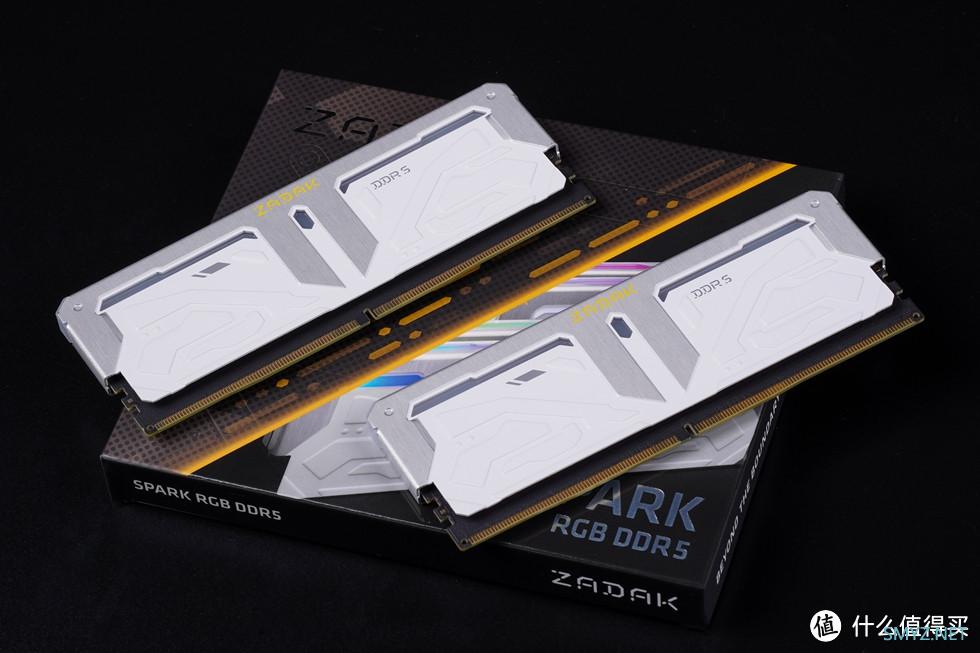

内存来自宇瞻的ZADAK SPARK RGB DDR5 6400 32G（16X2）套装。

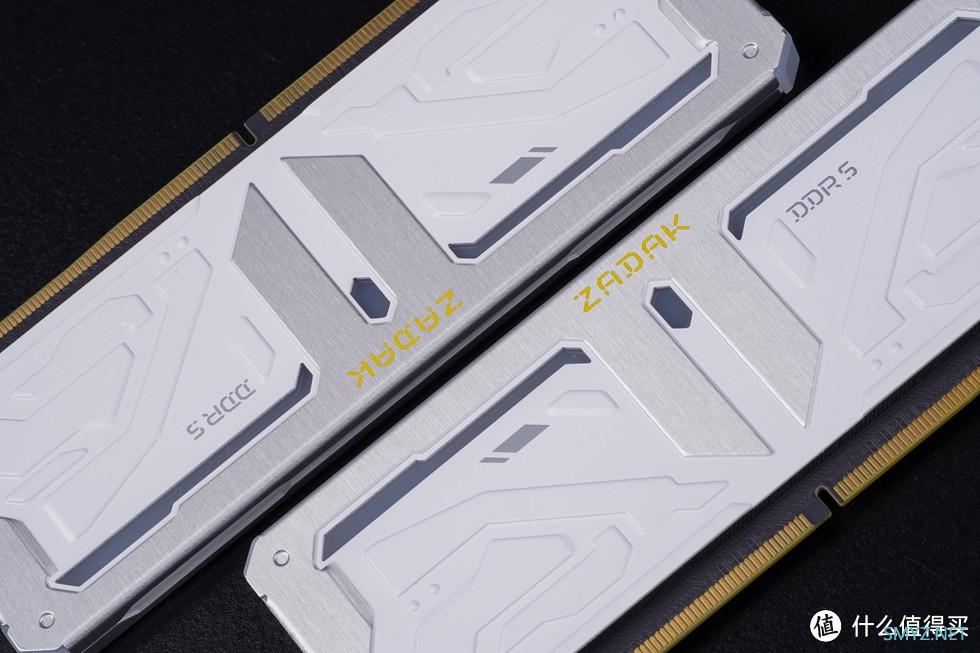

ZADAK的背面与正面设计一致，采用独特的宝石造型导光设计。

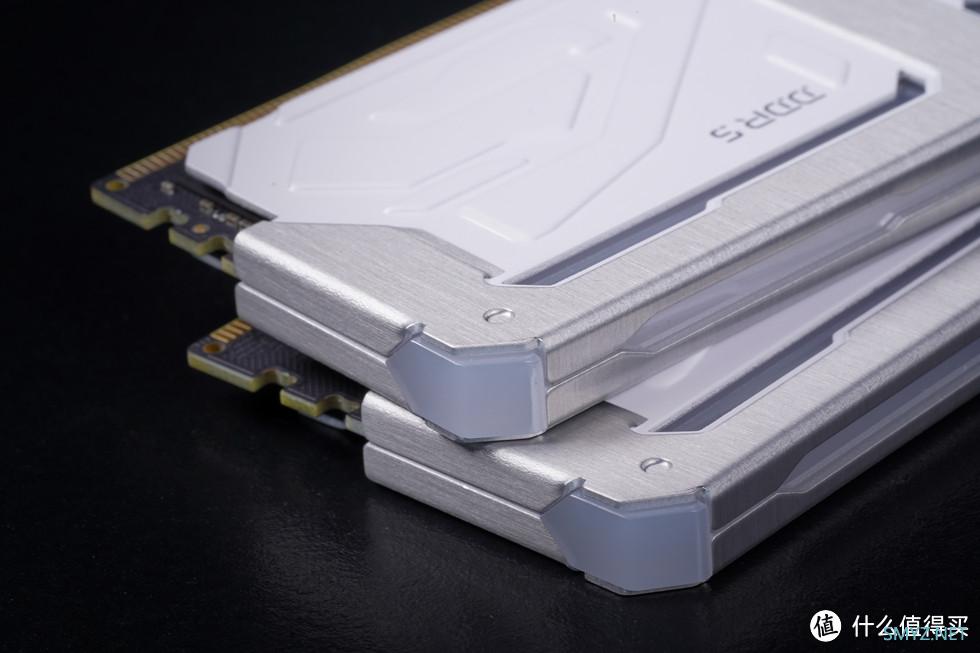

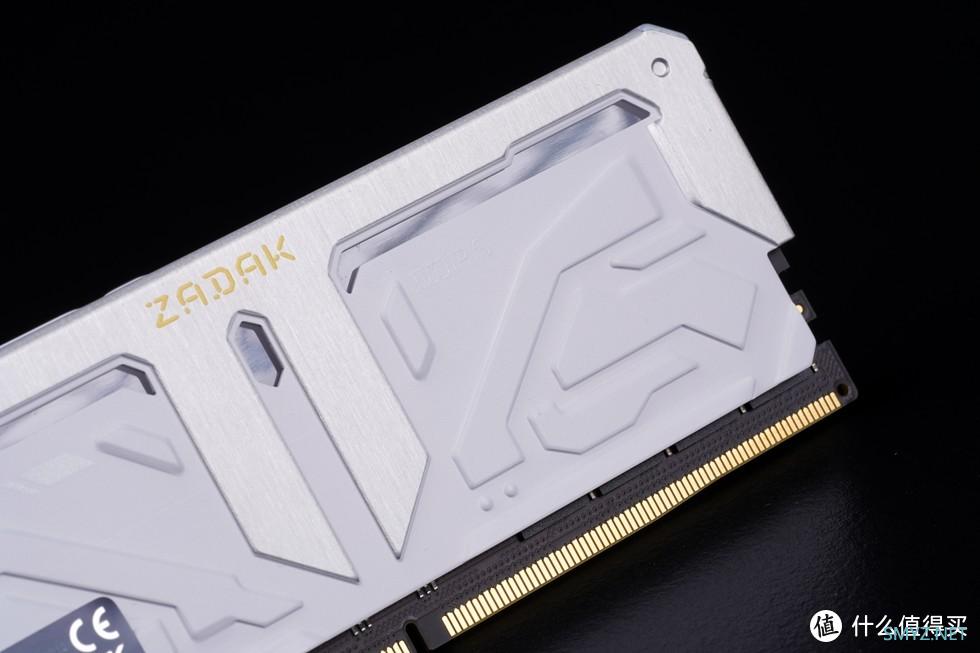

散热片顶部包裹精致的发丝纹铝合金，延伸至散热片中央，中间缀有宝石形状的镂空导光设计效果，发丝纹及白色雾面磨砂铝合金交错设计，呈现出高端的设计风格。

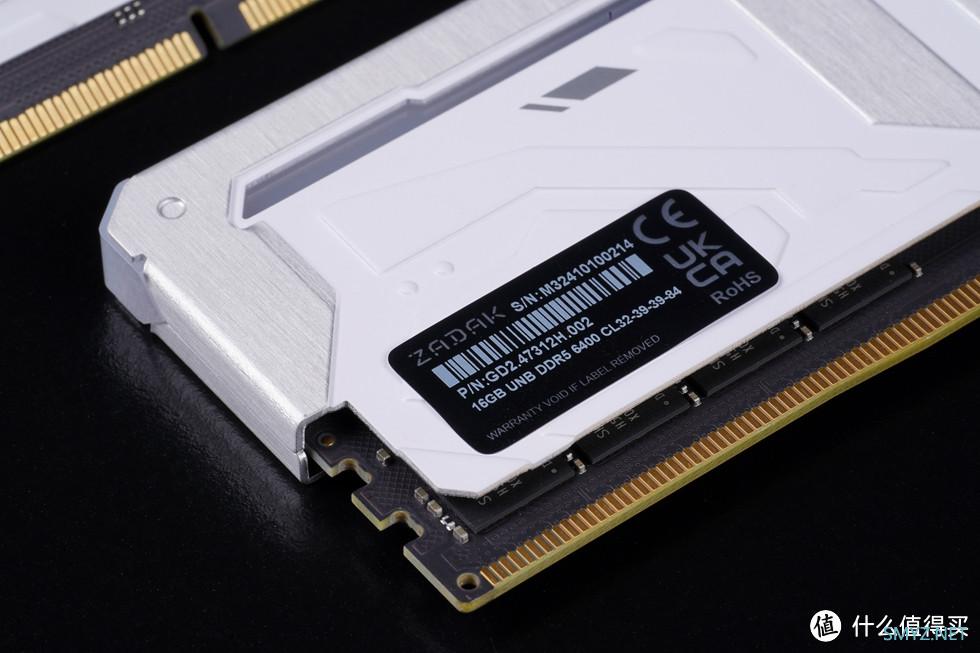

马甲标签标注了产品详细参数信息和S/N序列号，时序为：DDR5 6400 CL32-39-39-84，采用海力士A-Die颗粒，拥有AMD & Intel双平台自动超频认证，支持AMD EXPO和Intel XMP 3.0自动超频技术，轻松一键简单操作即可发挥澎湃超频效能。

拥有五段式超广角灯效设计，ZADAK通过特殊的专利运均光技术呈现璀璨灯效，带来全新的视觉体验，同时支持各大主板及灯控软件。

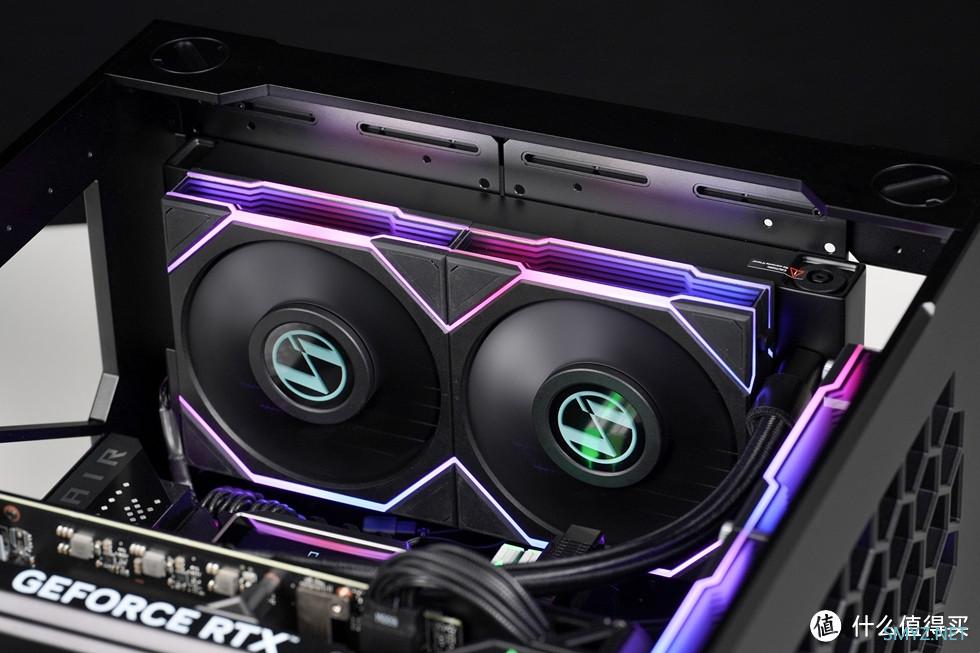

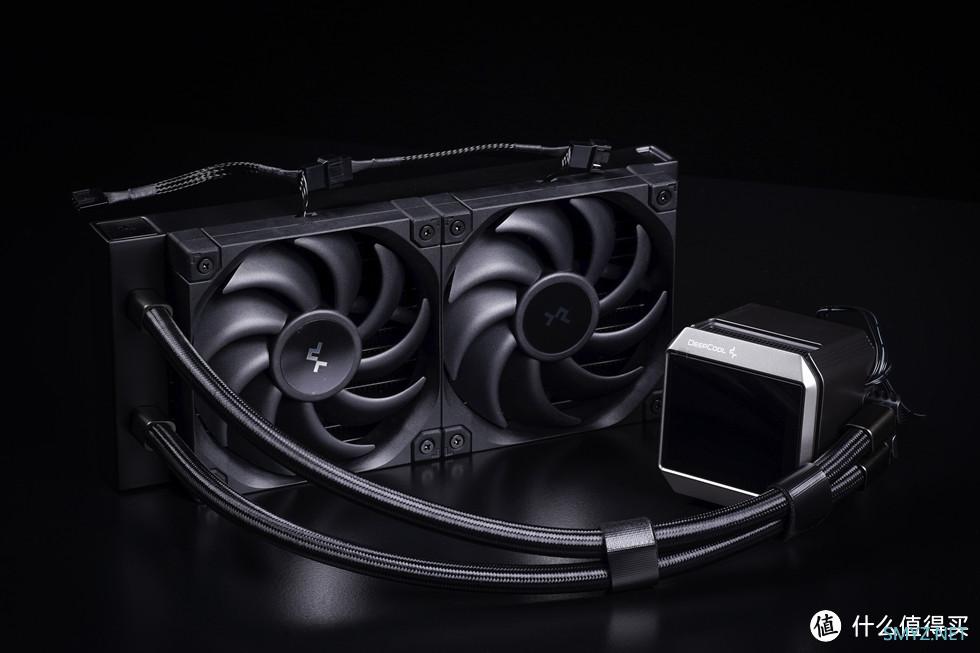

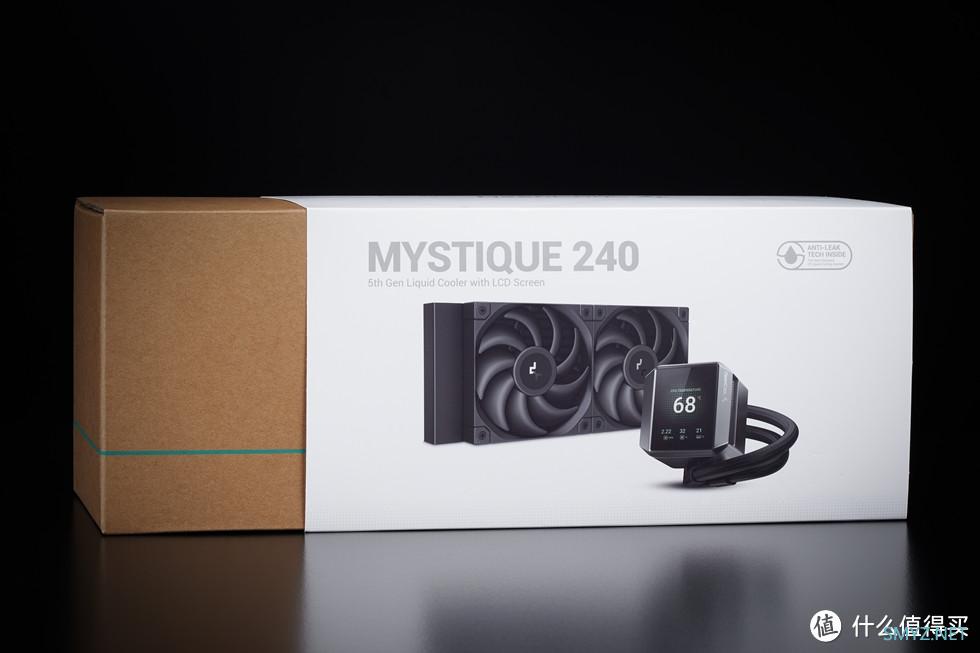

散热器来自九州风神DEEPCOOL的冰暴240一体水冷。

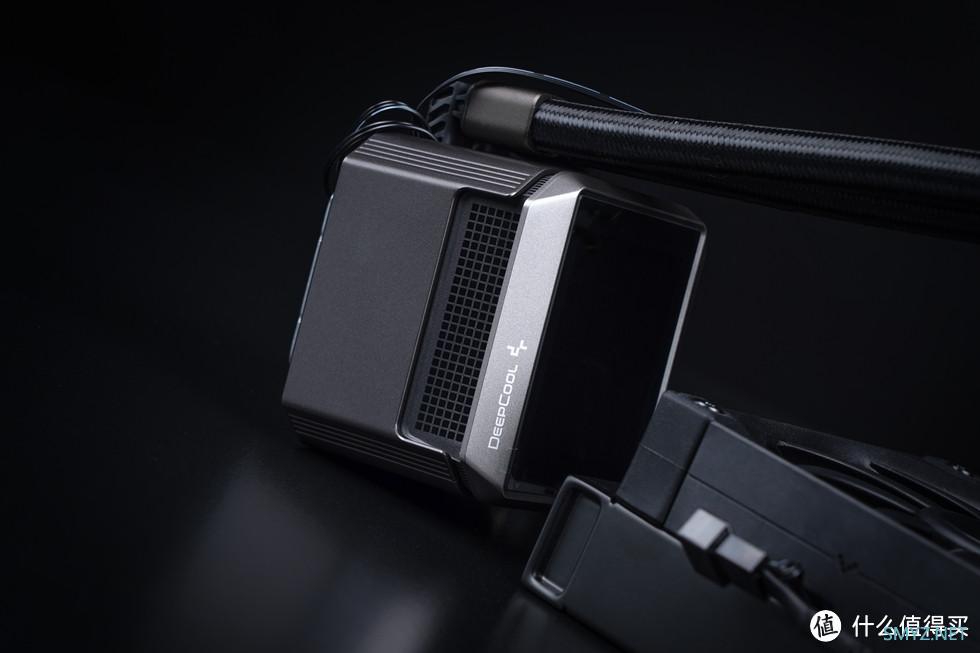

采用2.8英寸的真彩数显屏，搭载自研第五代高能水泵，性能出众，颜值巅峰，出厂预装新型FD12高性能ARGB风扇，优化叶轮形状和结构，带来全新的气动结构和稳定低噪表现。

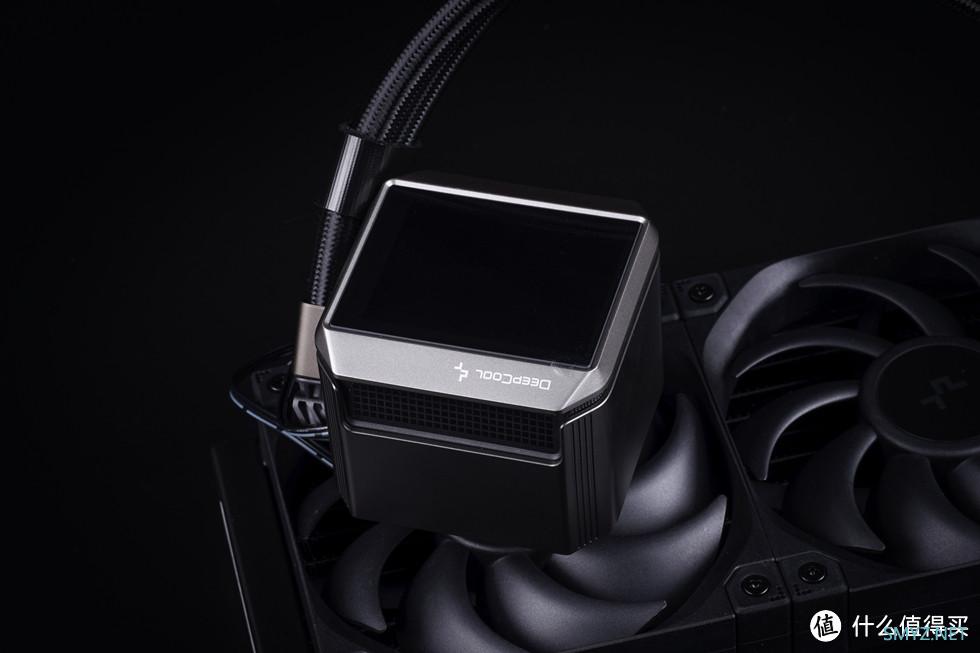

全新设计的2.8英寸真彩LCD数显屏，分辨率640*480，搭载全新的智能控制软件，实现多重共个性化定制效果，内置陀螺仪，可自动识别安装朝向选装。

搭载九州风神自主研发的第五代水泵，高效能的3相6槽4级马达，转速来到了3400RPM±10%，解热功耗高达280W，满足高性能用户的使用需求。

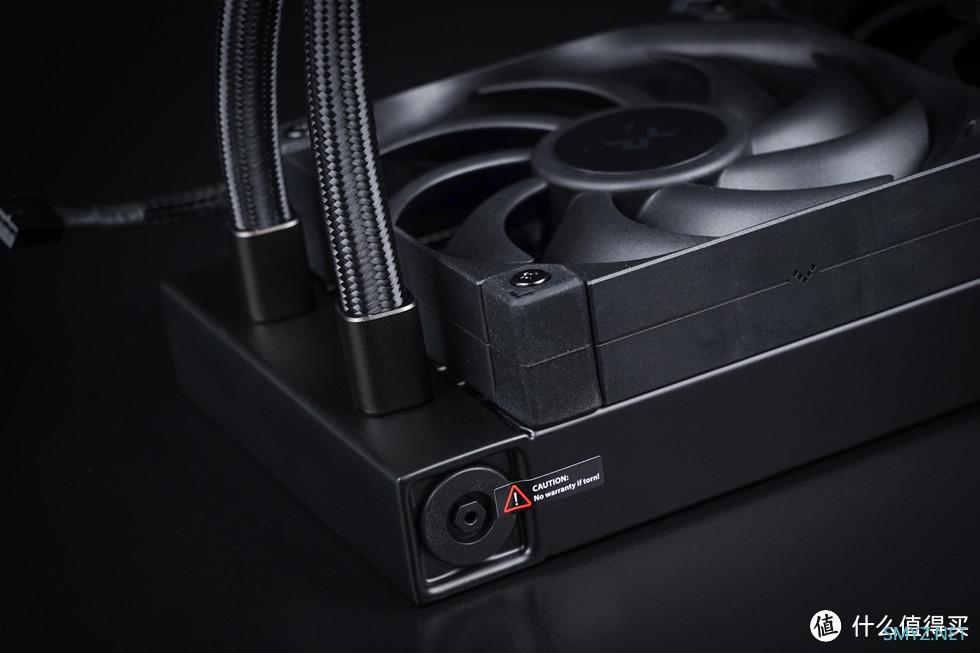

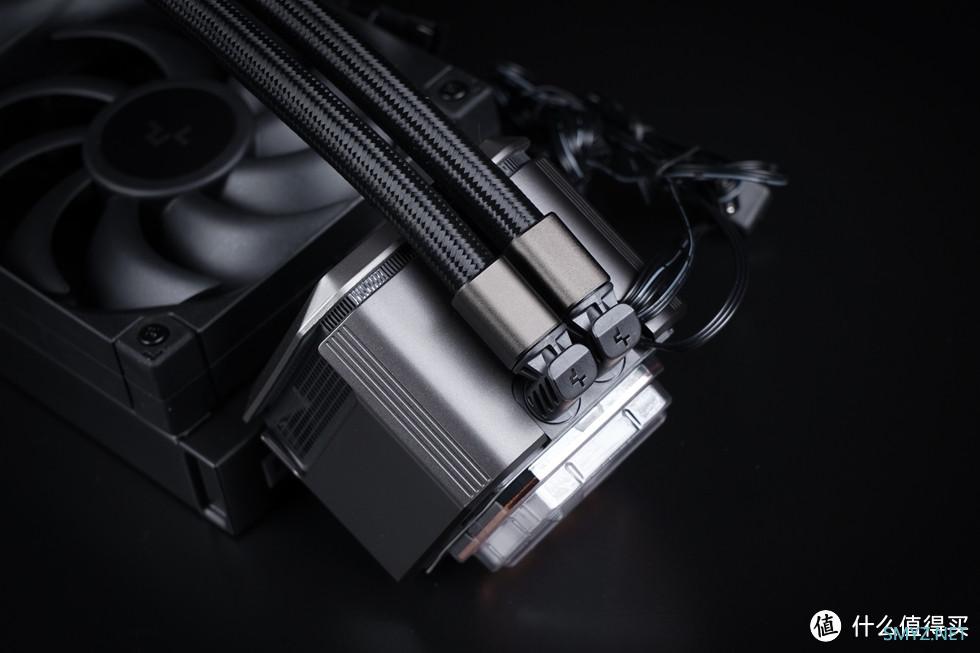

水泵水管连接处做了加固设计。

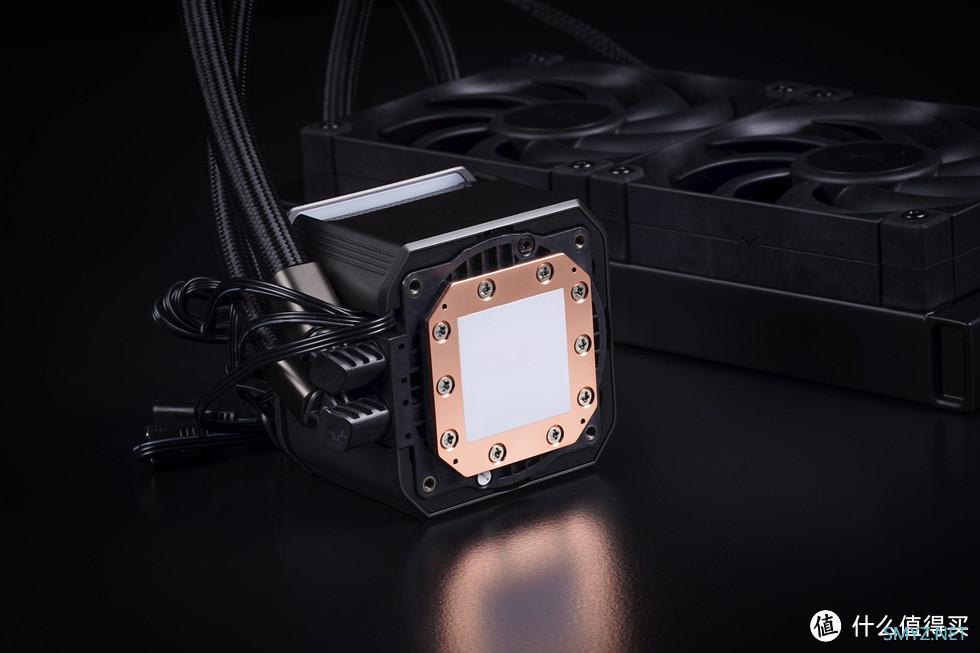

一体式大尺寸紫铜底座设计，出厂预涂了硅脂。

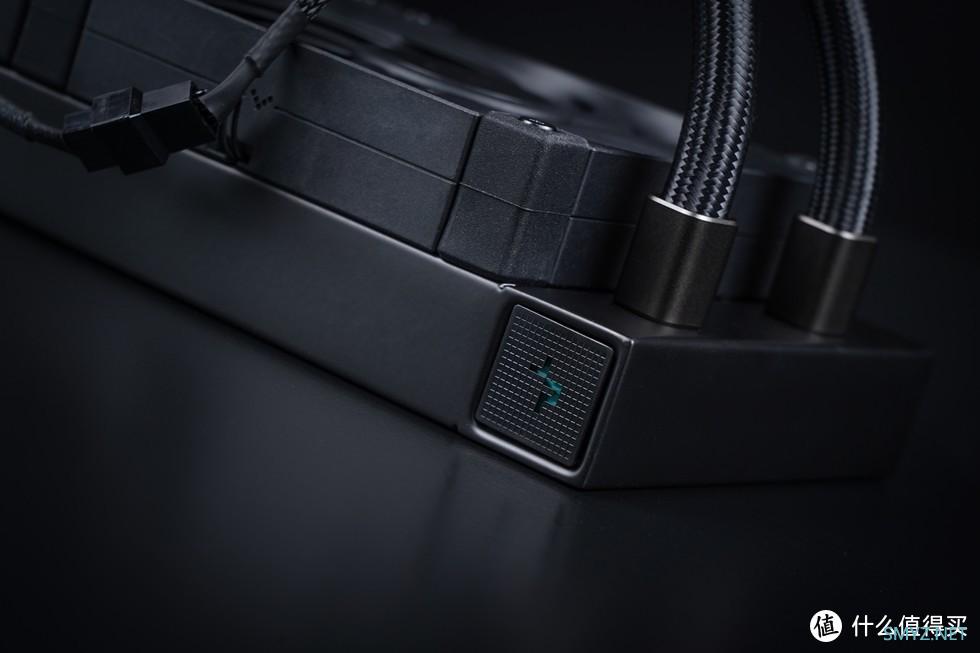

冷排一侧为九州风神LOGO。

冷排另一侧为泄压囊，通过压差改变冷夜容积，使内部增加的压力得到释放，使水冷系统运行更加安全稳定。

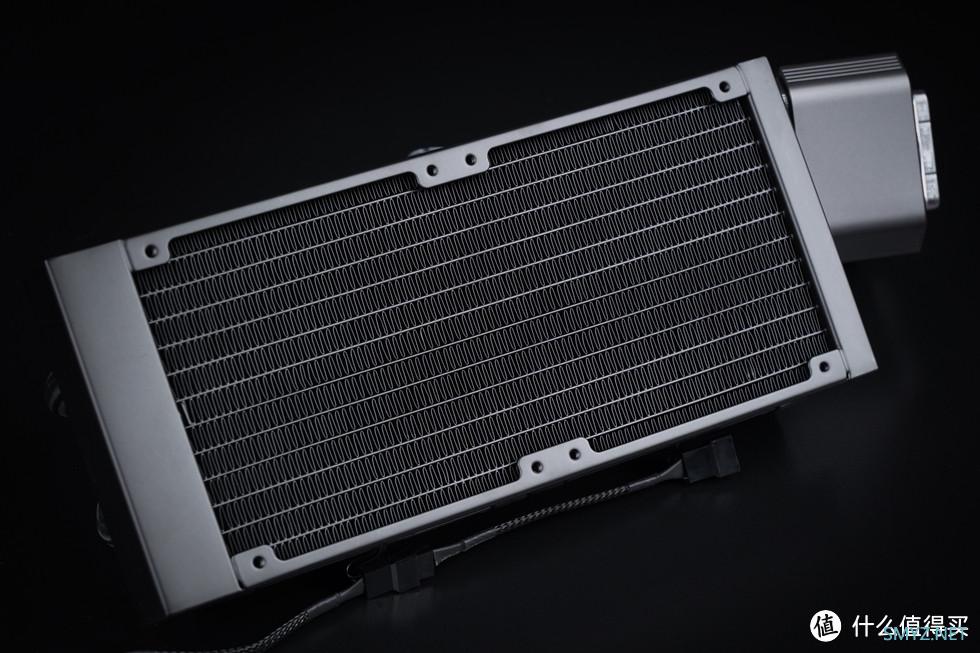

高密度低水阻的冷排设计，热接触面积更广，导热更高效。

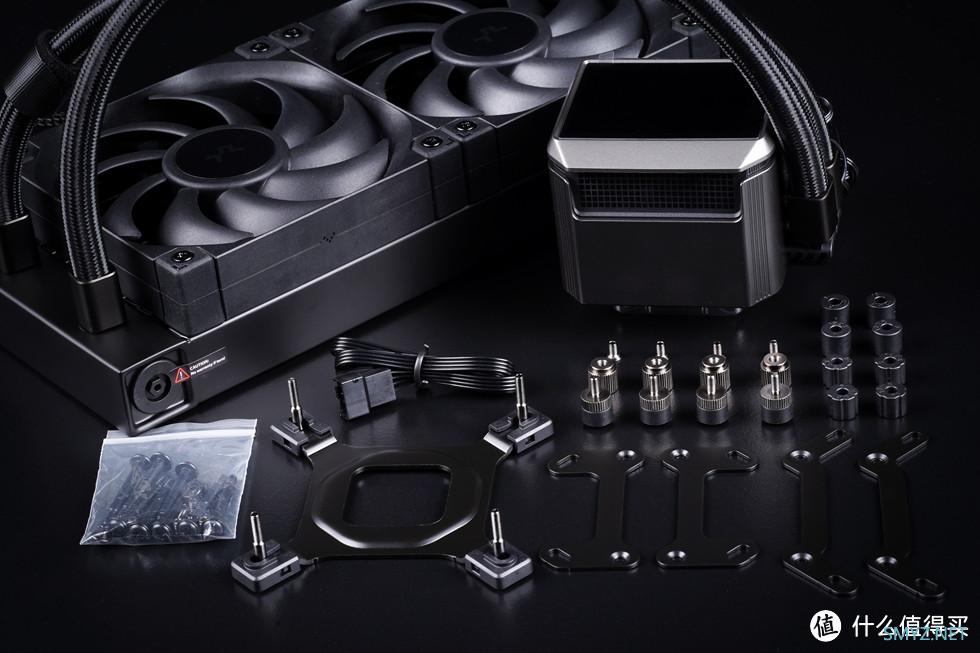

水冷本体以及配件一览。

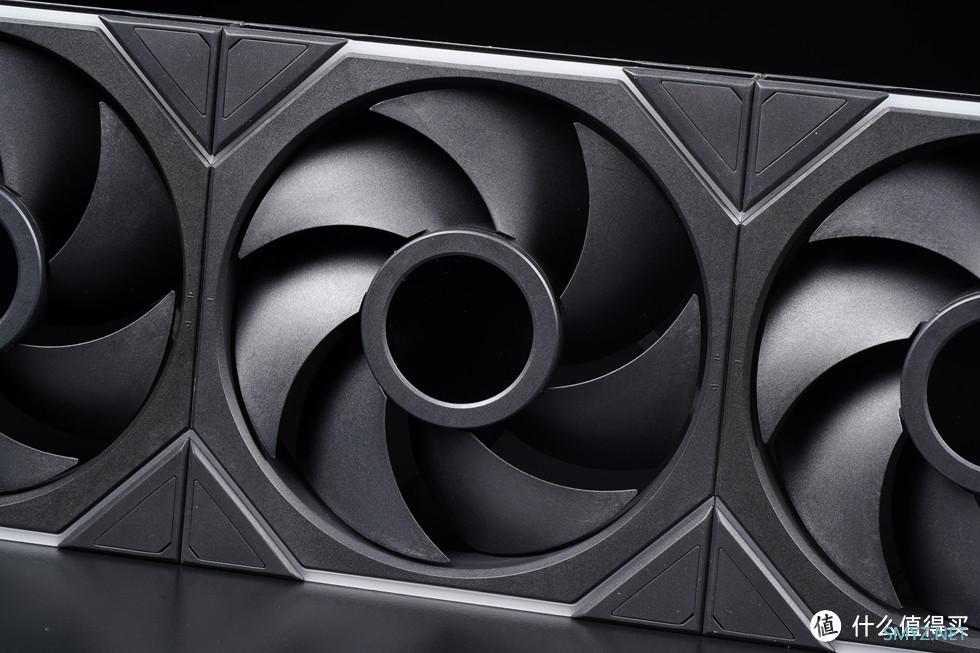

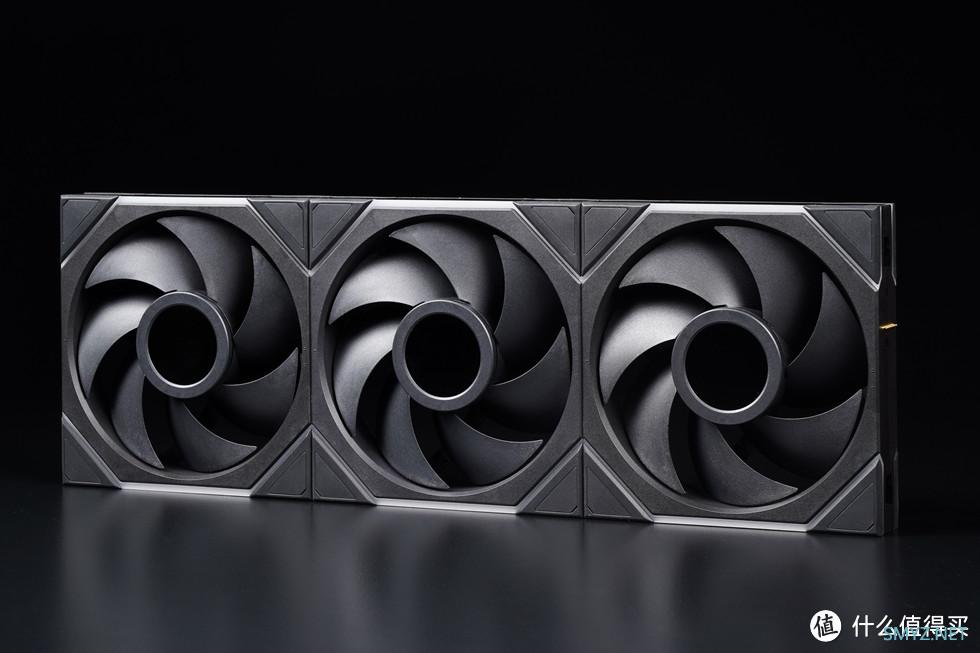

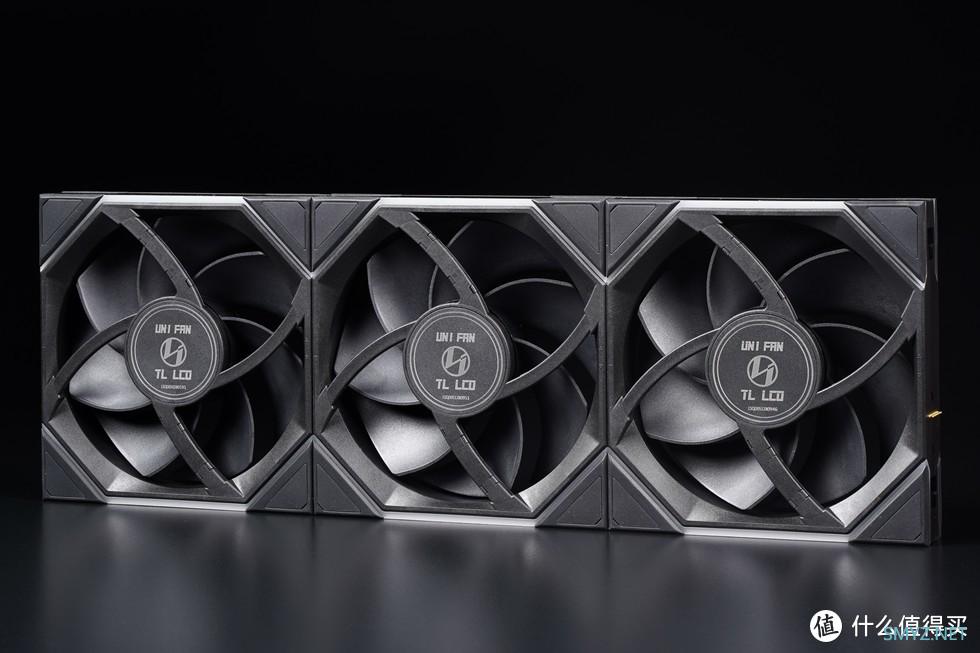

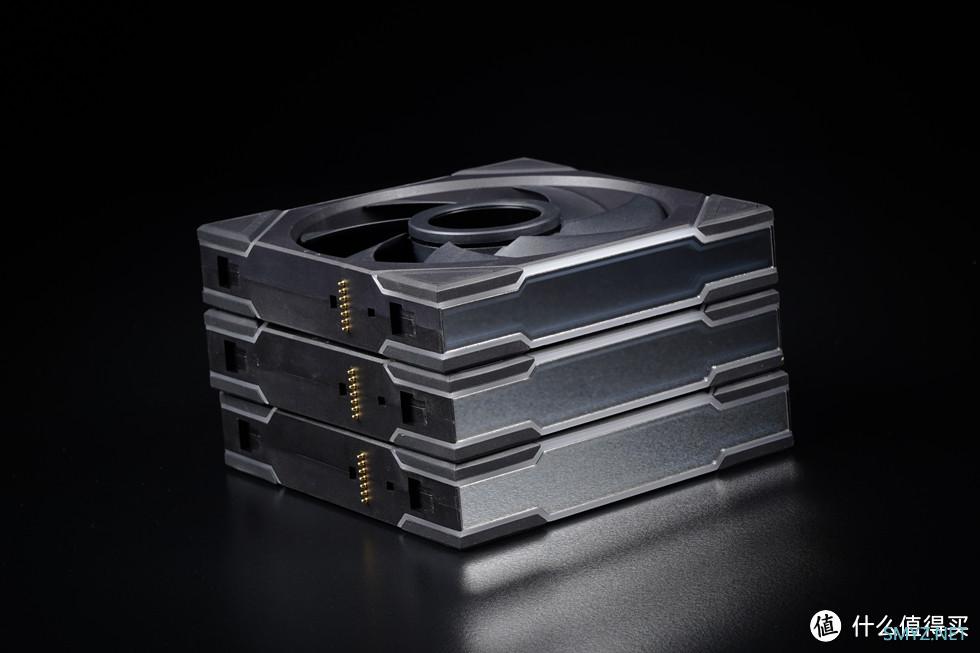

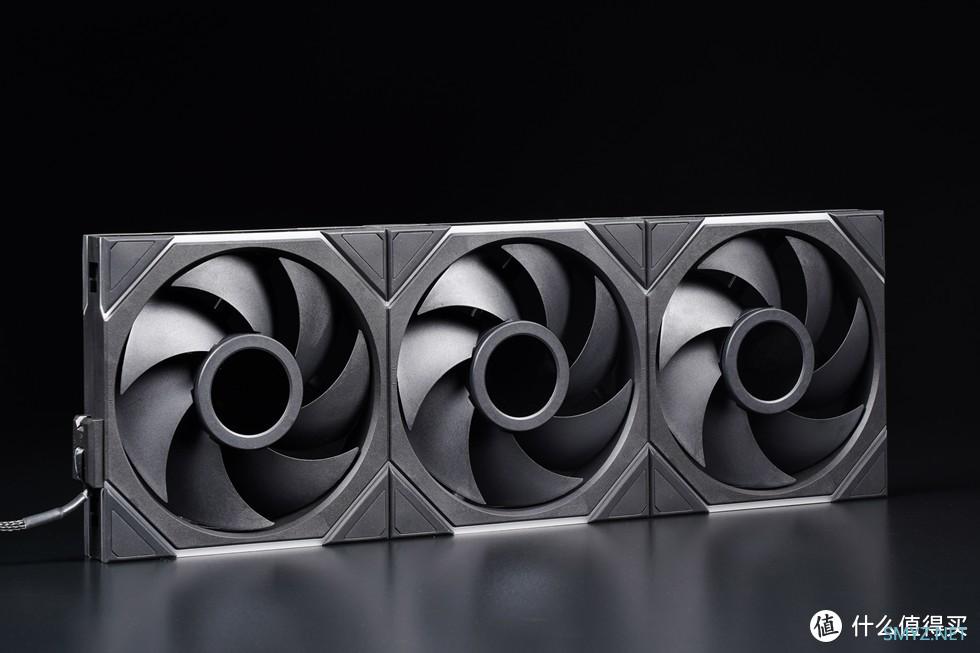

风扇来自Lianli 积木风扇4代 TL LCD。

加厚的28mm风扇边框，提升了风量与风压，同时搭载FDB动压轴承，有效减少了内部摩擦，提高了耐用性，并且四个角都有橡胶垫减震设计。

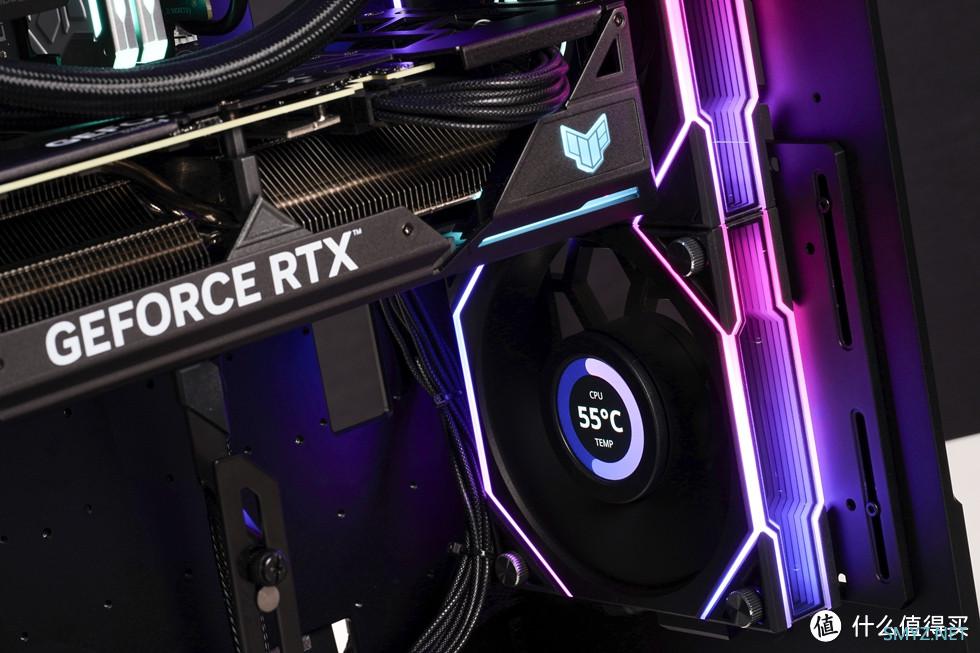

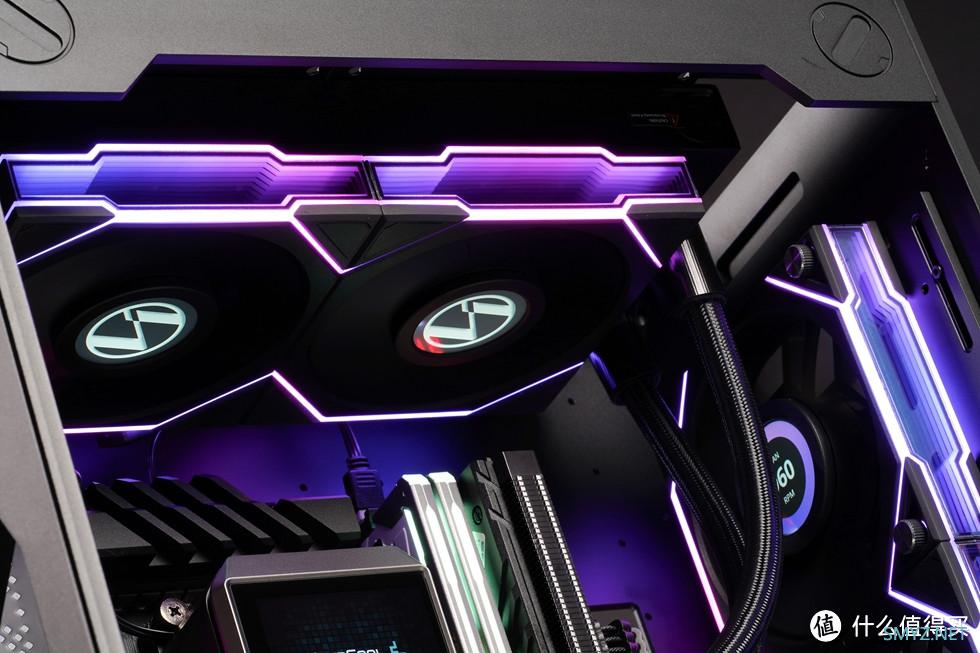

首款LCD屏幕的机箱风扇，拥有1.6“ips LCD屏幕，500nits亮度，sRGB 24bit色彩，400x400分辨率，可通过L-Connect3进行丰富的个性化定制。

搭配26个LED灯珠，风扇两侧拥有更大面积的无限镜。

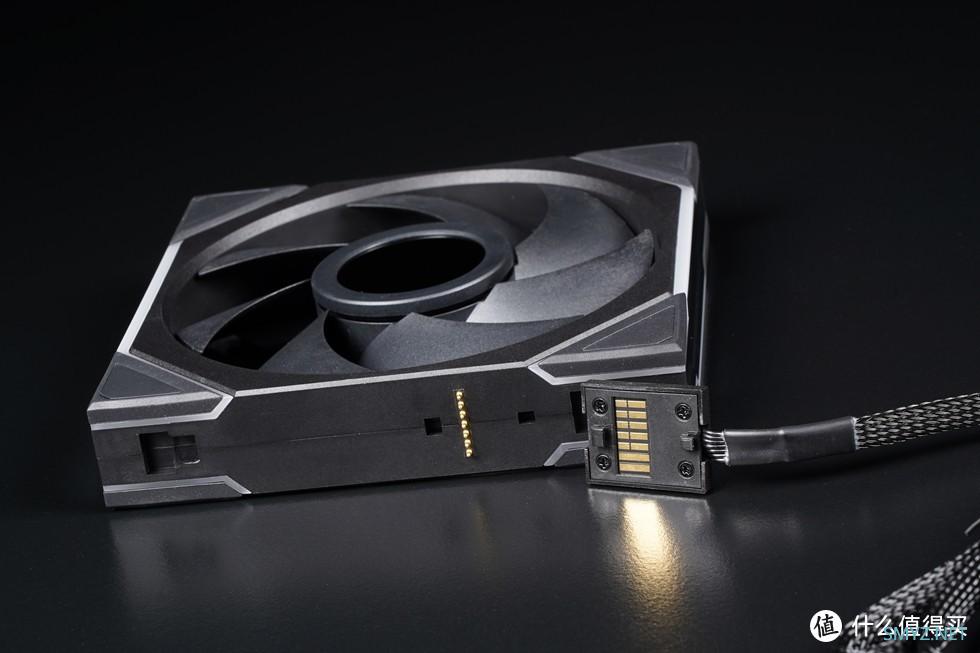

全新的连接设计，大幅简化连接所需的线材以及难度，3颗TL LCD风扇只需要一条线材即可完成连接控制。

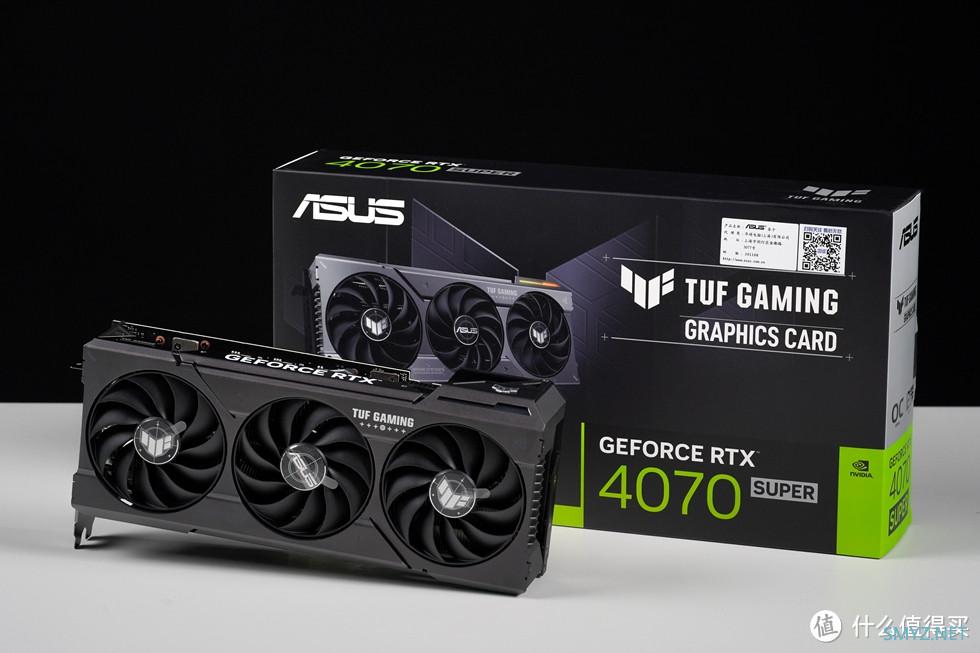

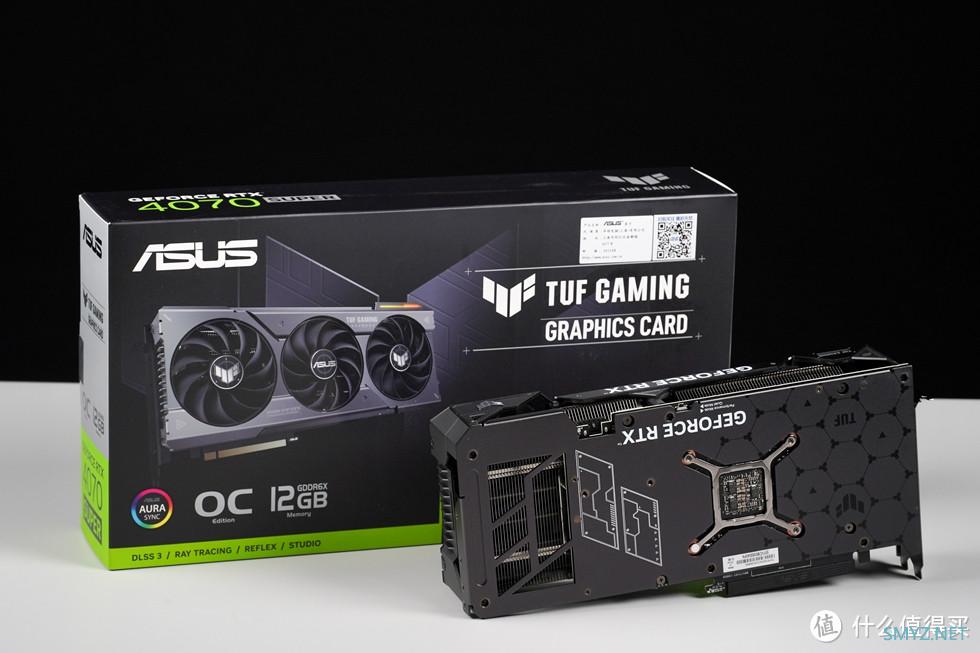

显卡来自华硕 TUF GAMING RTX 4070SUPER。

显卡背部采用全金属背板覆盖，并在尾部做了镂空设计可以增加散热效率。

采用经典TUF GAMING家族设计，显卡导流壳采用哑光灰配色，表面的金属磨砂处理，整体观感非常的硬朗简洁，质感提升明显。

显卡三维尺寸为：305mm×138mm×65mm，显卡厚度为3.25槽，采用大面积直角与三角切割设计。

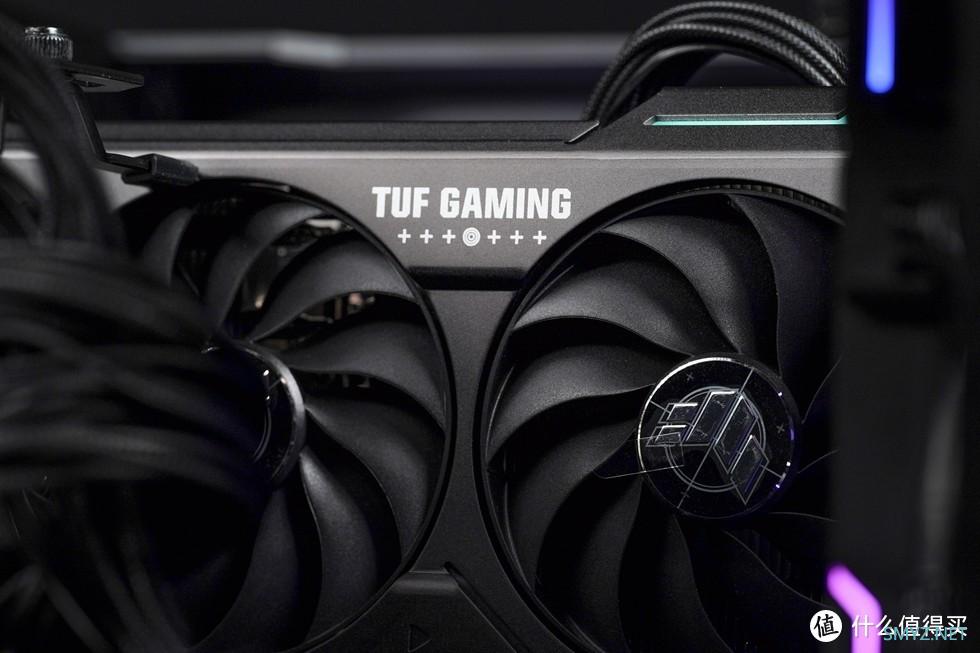

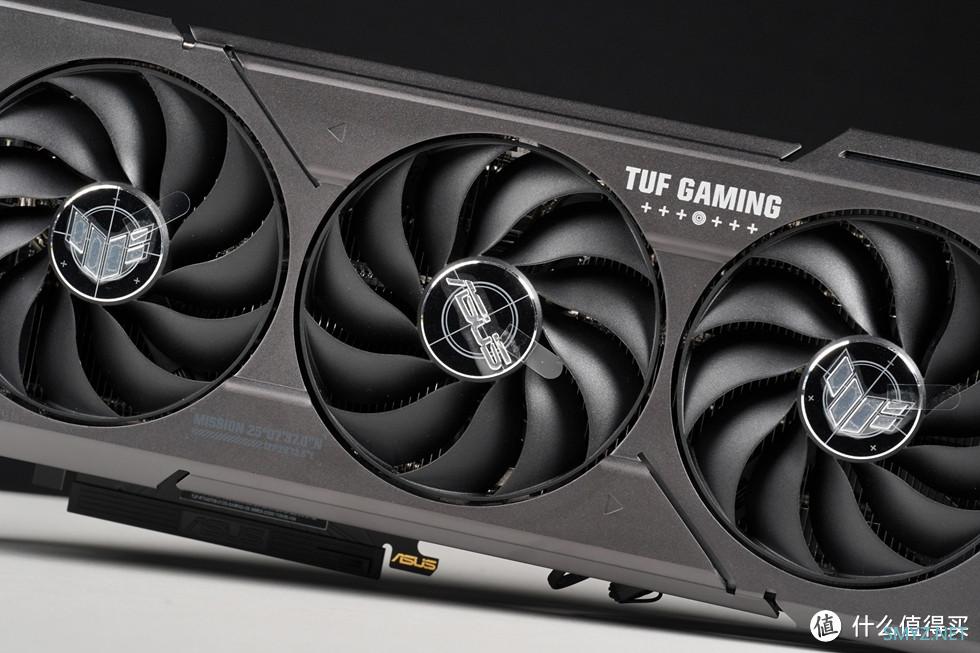

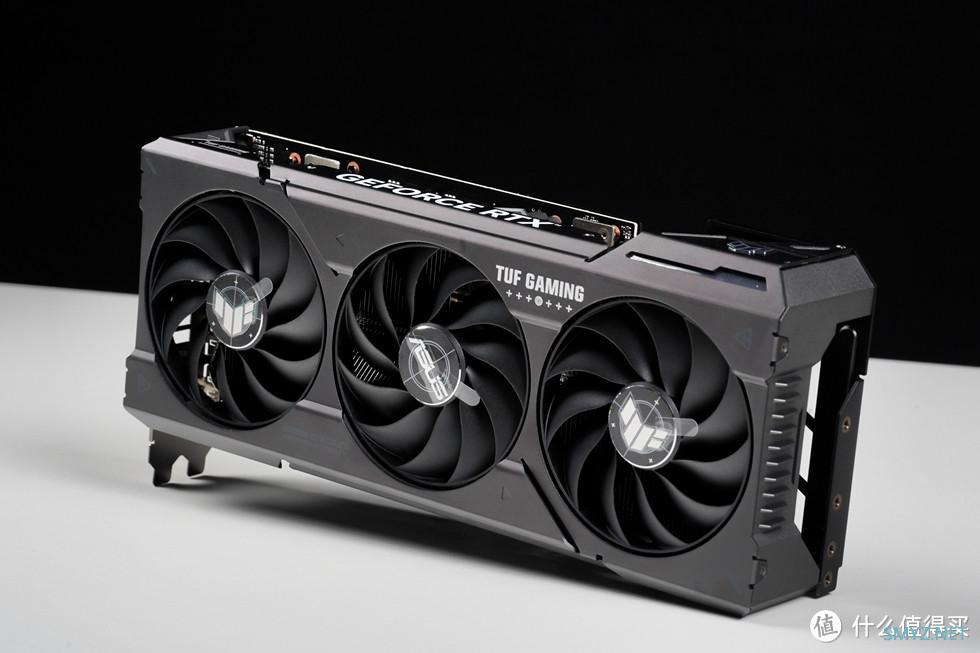

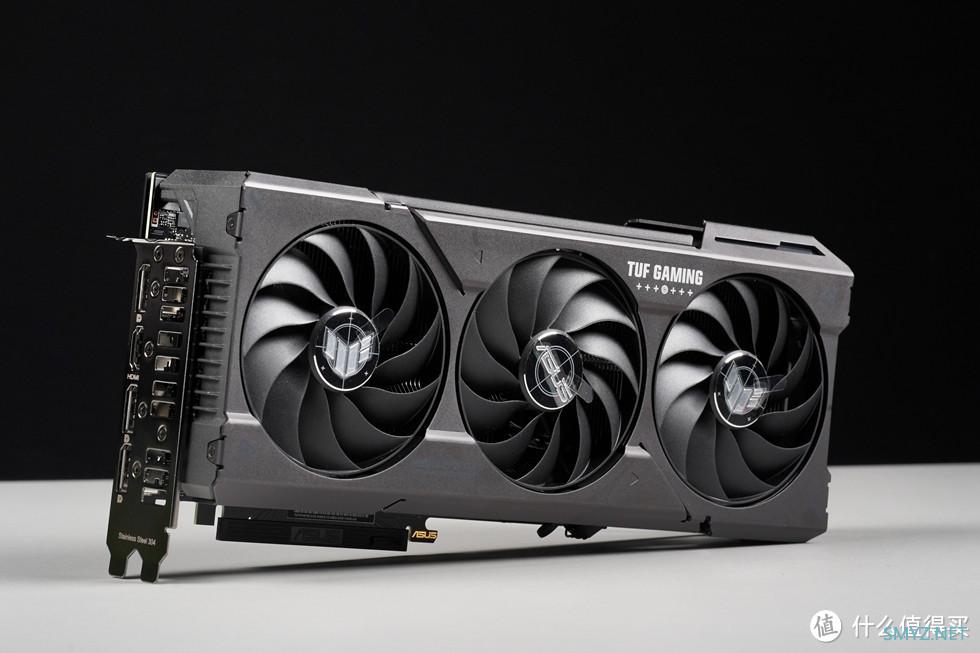

显卡正面采用3枚全新Axial-tech轴流风扇，中央风扇与两侧辅助风扇采用正逆转工作设计，可以减少空气乱流，提高散热气流利用率。3个风扇都保留了全高阻隔环，能大幅提升静压，使其更容易吹透鳍片。风扇也支持低负载完全停转的技术，当GPU温度低于50℃时风扇将停转，降低显卡低负载运行时的噪声，风扇中心印有华硕和TUF的品牌LOGO。

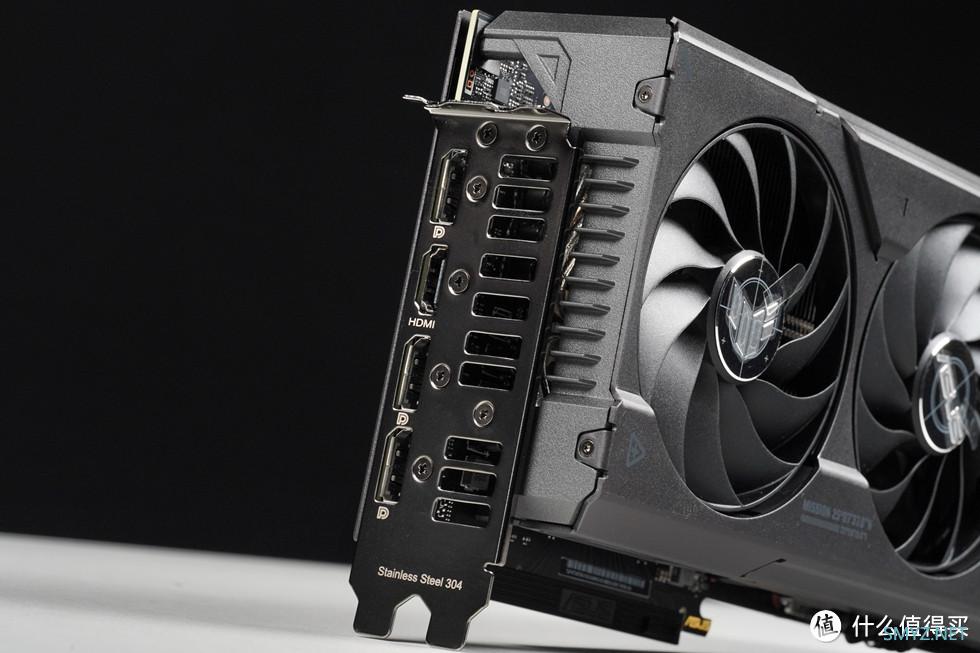

IO挡板采用华硕经典304不锈钢设计，同时配备了三个DisplayPort 1.4a和两个HDMI 2.1，比一般的典型配置多出了一个HDMI 2.1，这些接口均可实现最高8K@60Hz的输出，支持HDCP 2.3。

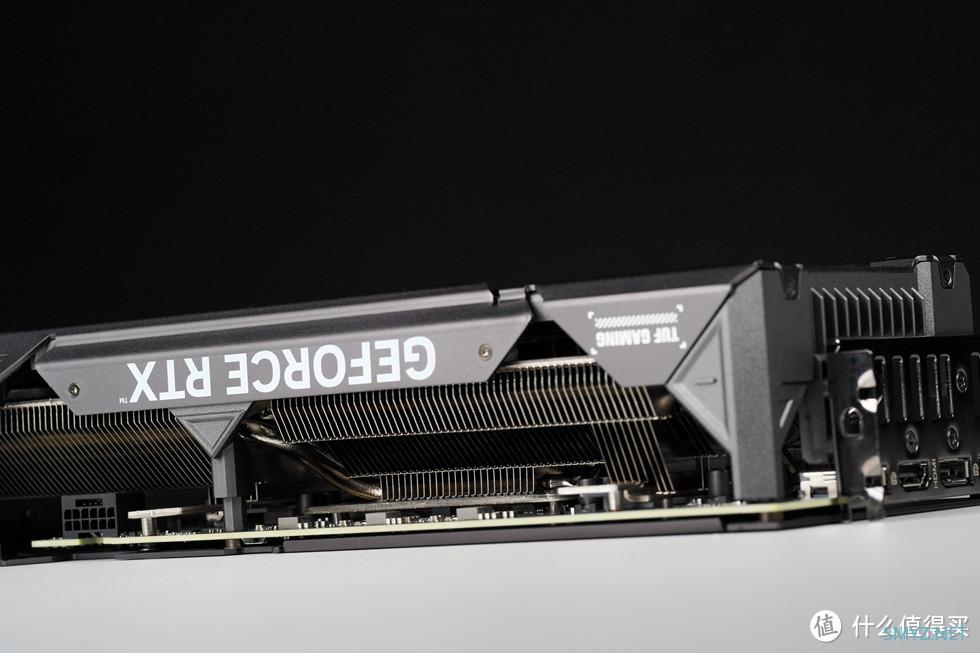

金属外壳下是超大的散热模组。

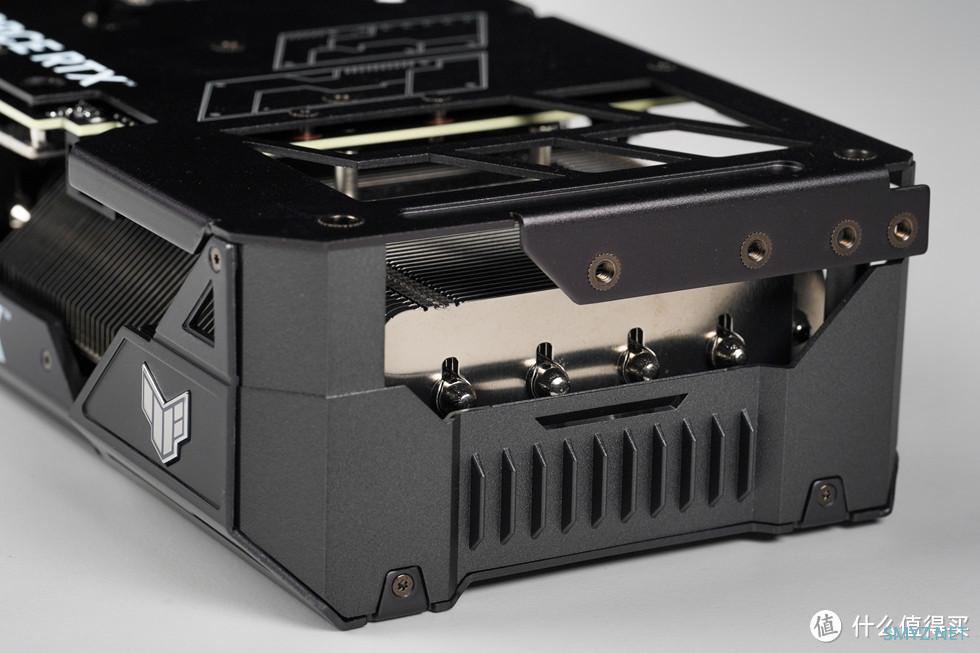

尾部包裹设计，同时设计有显卡固定使用的螺丝孔。

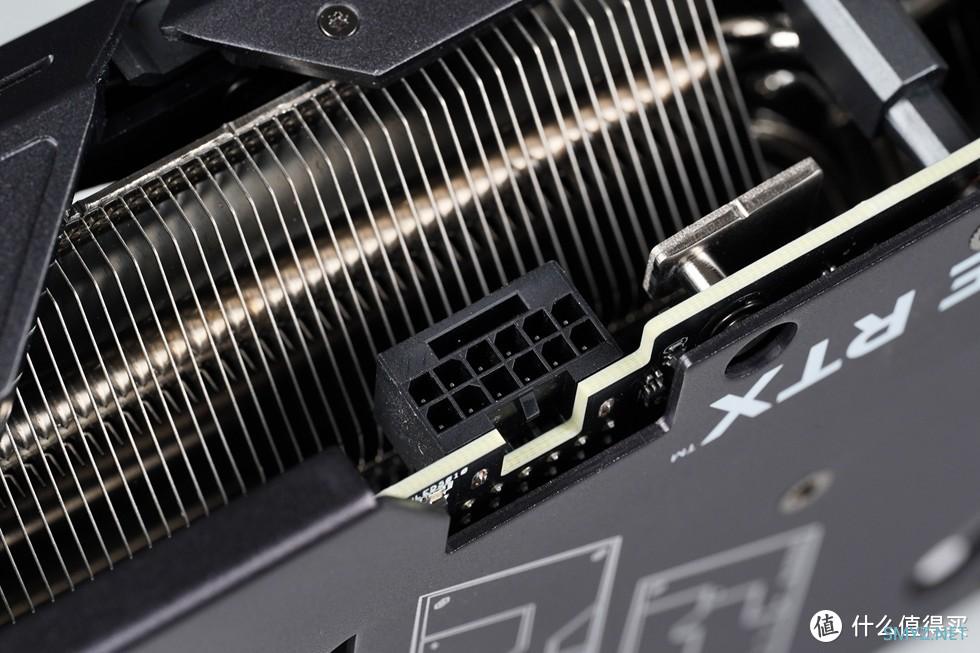

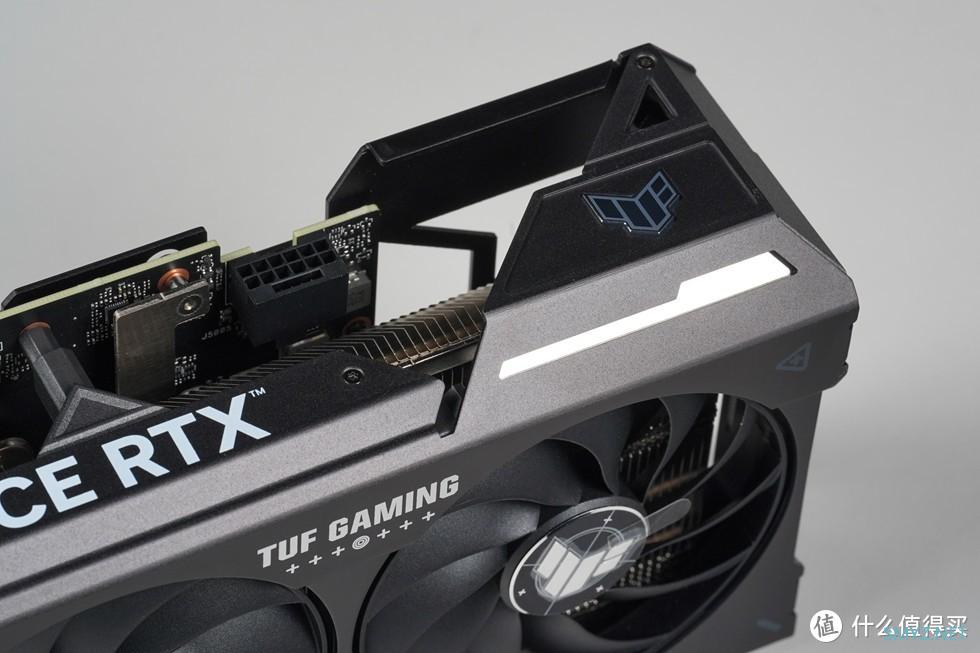

供电接口采用12VHPWR接口，由12个供电针脚+4个信号针脚组成，供电可轻松达到600W。

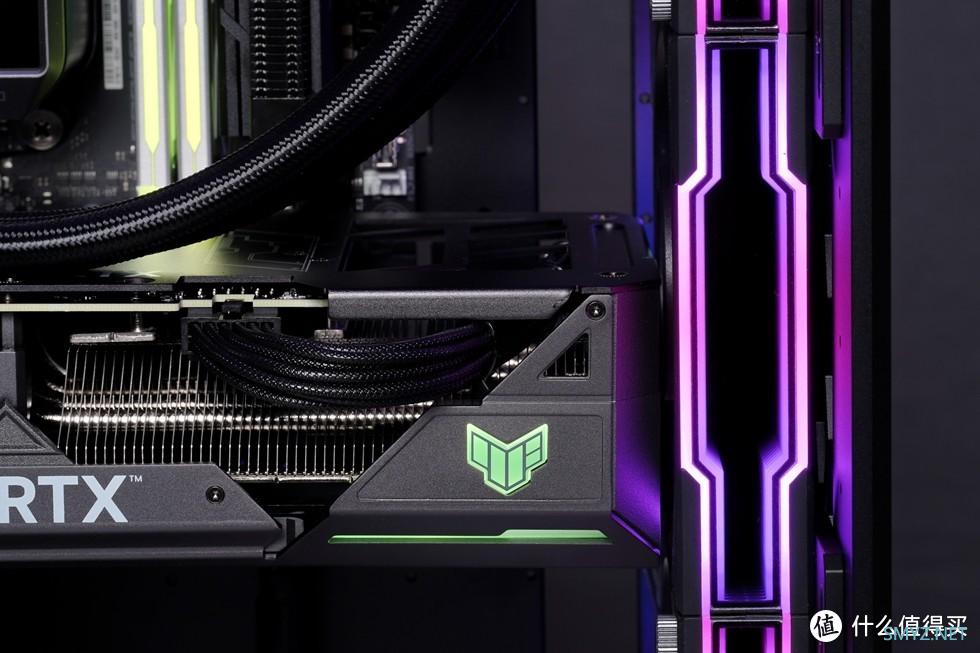

显卡顶部的TUF LOGO，支持AURA SYNC神光同步。

电源来自安耐美PlatiGemini 1200W ATX 3.1 & 12VO双模电源。

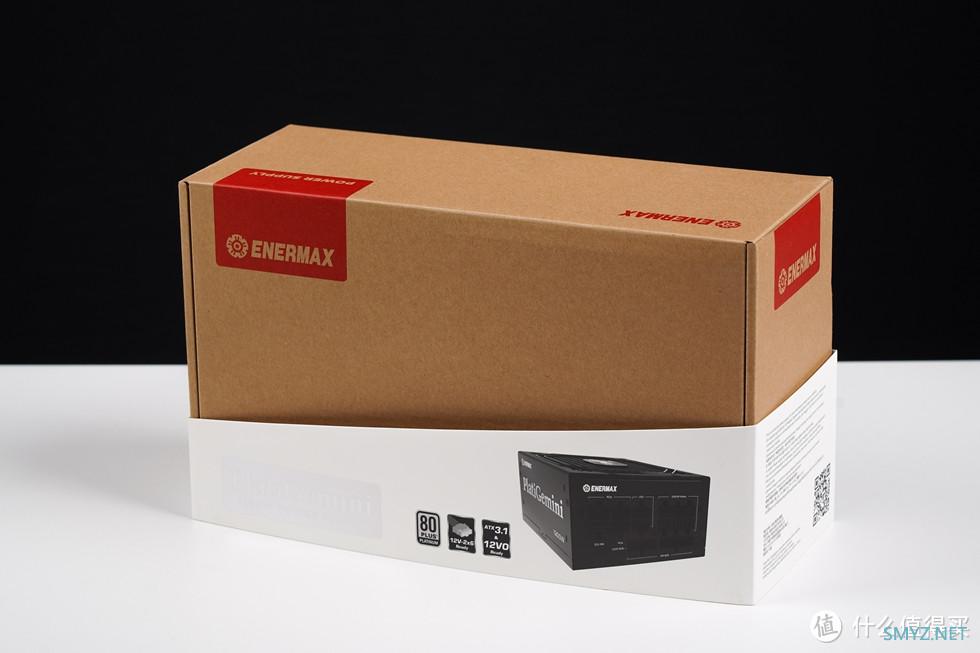

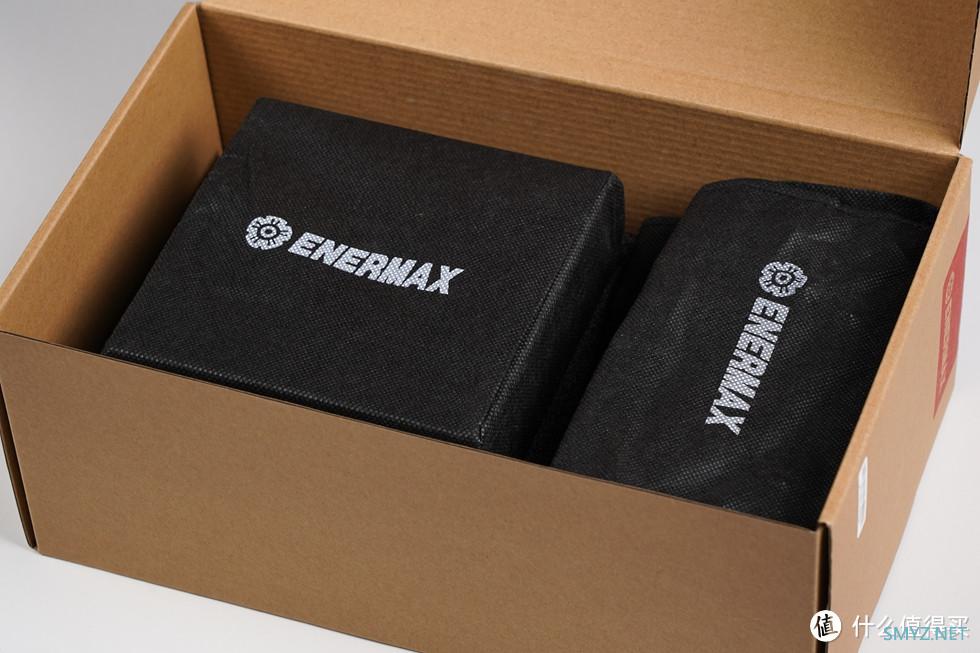

打开包装盒，来到内部，厚重的泡沫填充，电源和模组线都有独立的包装袋保护，包装用心。

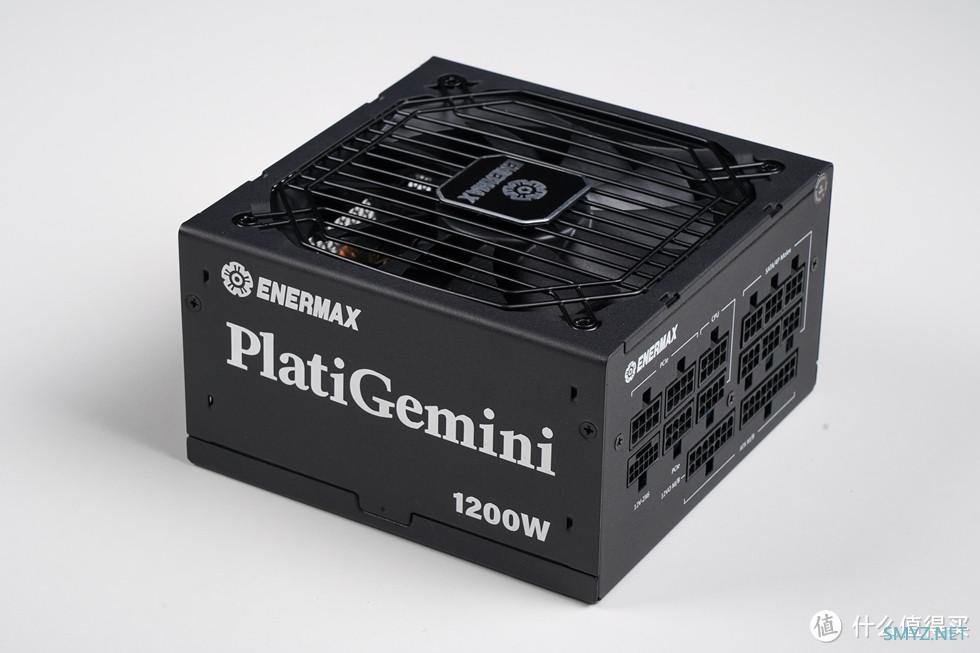

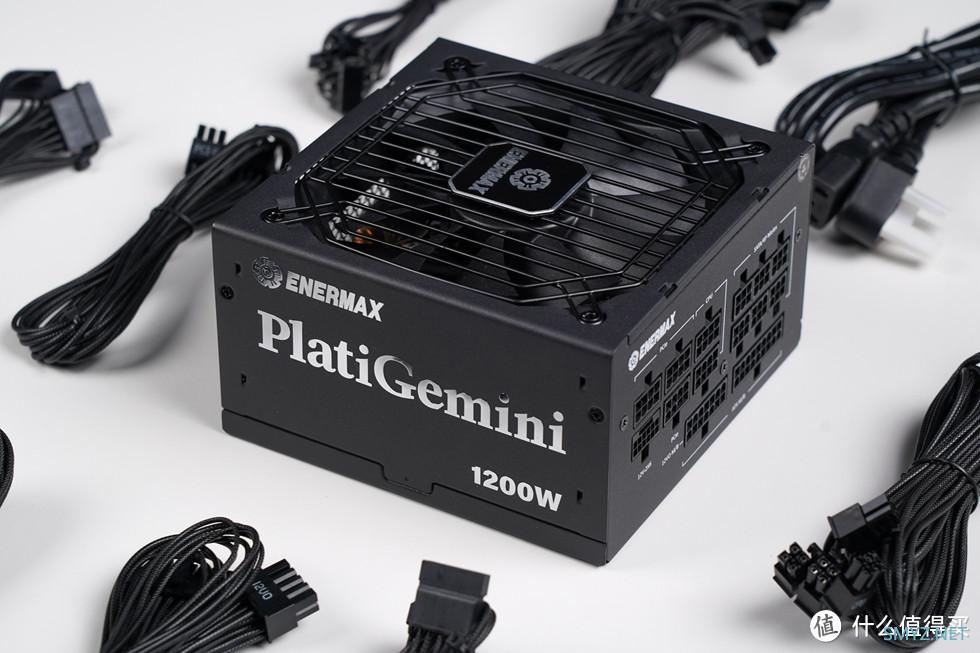

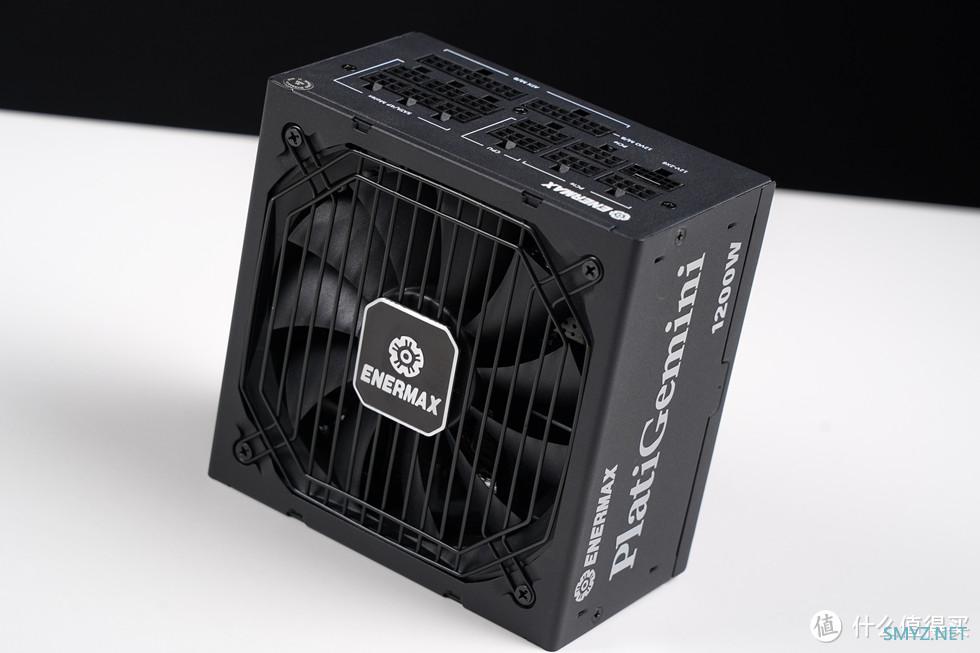

电源两侧贴有产品型号LOGO金属贴片“PlatiGemini”和额定功率“1200W”，增强电源的金属质感。

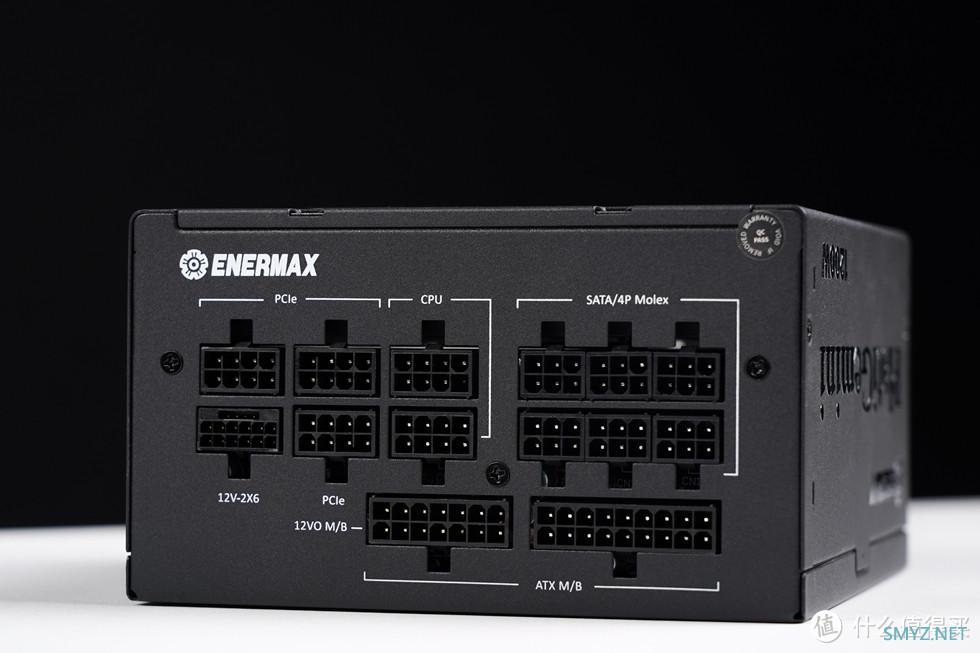

着重介绍接口部分，其支持两种主板规格，符合ATX3.1与ATX 12OV双标准，轻松应对当下及未来所有硬件配置，让玩家无缝衔接未来新主板，同时提供原生PCIe 5.1 12V-2x6接口，高达55A的持续电流可承载高达600W的强力输出，轻松应对所有顶级旗舰显卡。

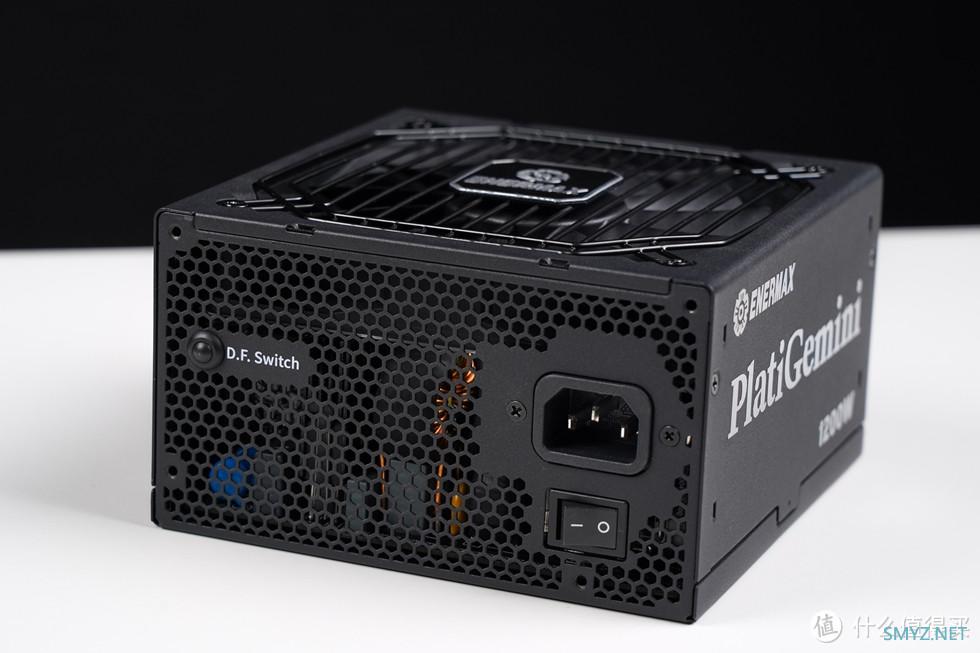

尾部配有带独立开关的AC输入接口以及“D.F.Switch”一键逆转弹尘开关，开机按下这个按钮可以让风扇逆转20秒实现自动除尘。

散热系统采用了135mm的11扇叶双滚珠轴承风扇，具有智能启停功能，当电源负载未满60%或未达到阈值温度时，风扇会保持停转。根据官方介绍，满载时安耐美PlatiGemini 1200W电源的噪音也仅为35.5dBA。

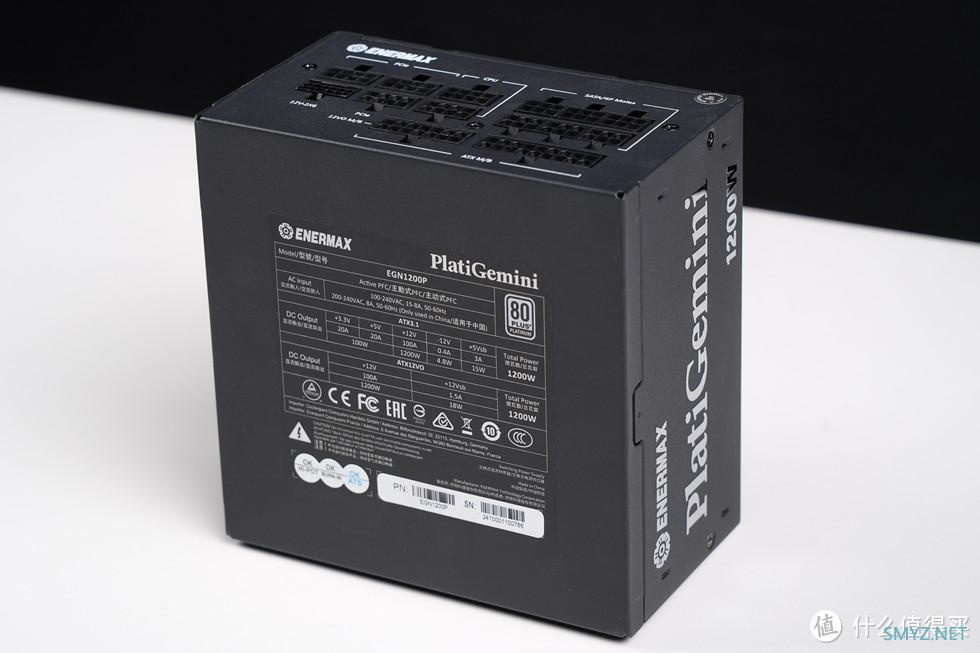

背部有产品详细输出功率参数信息，来自80PLUS铂金的认证，采用全日系高品质电容，具备ATX3.1与ATX 12VO等最新技术标准，采用主动式PFC+全桥LLC谐振+同步整流+DC-DC结构，额定功率为1200W，其中+12V的额定输出电流为100A，+5V与+3.3V均为20A额定输出电流，联合输出功率为100W。

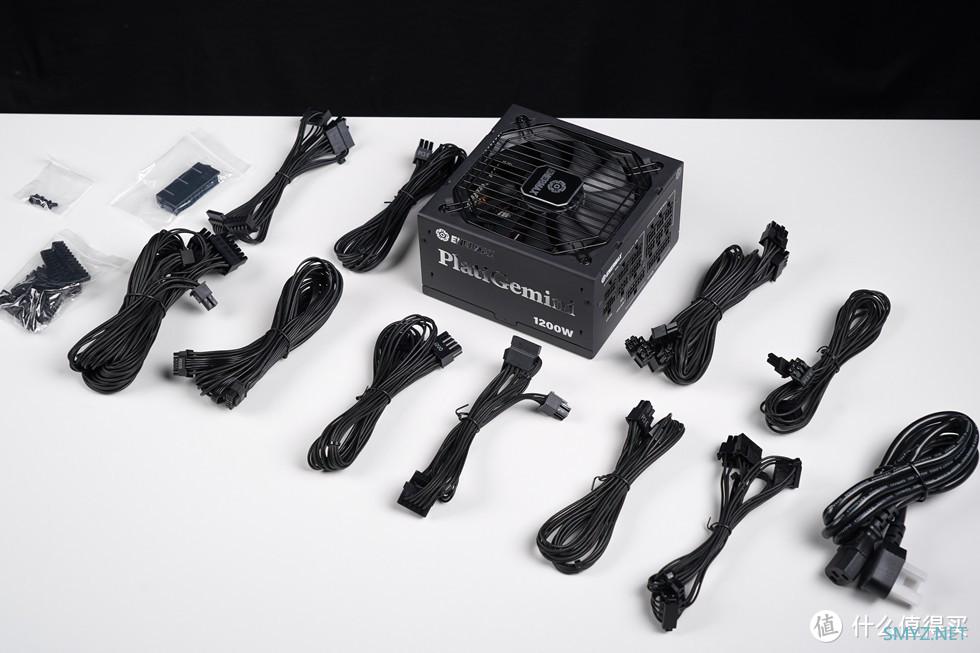

电源配件一览，全部采用压纹模组软线制作，非常容易打理，提供如上规格，24pin主供电接口和12VO供电接口的模组线均为600mm，CPU供电接口模组线为700mm，PCI-E供电接口模组线为600mm，12V-2×6供电接口线材为600mm，可以满足多数平台的使用需求。

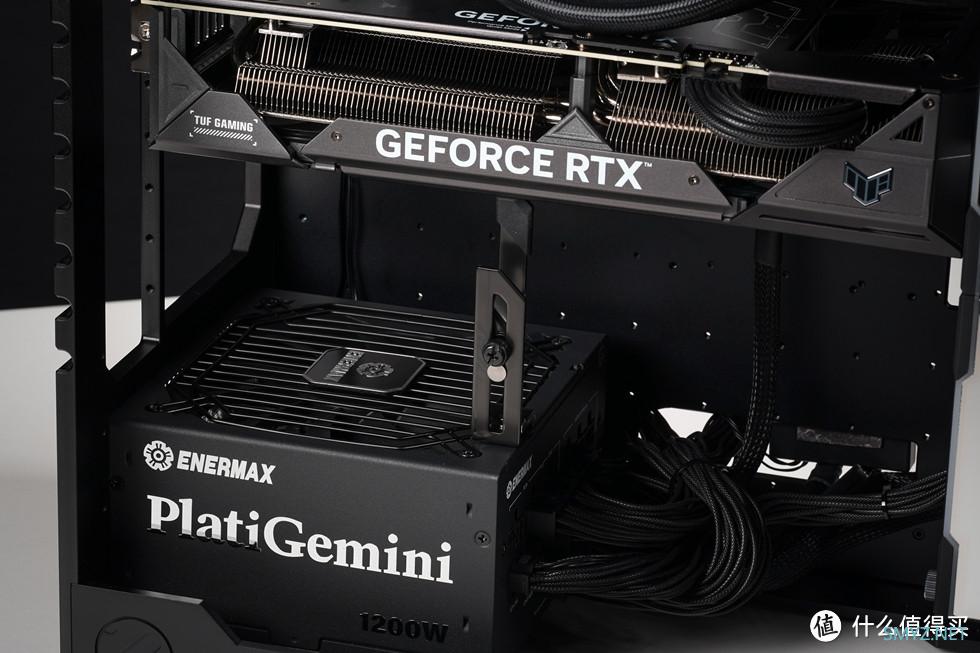

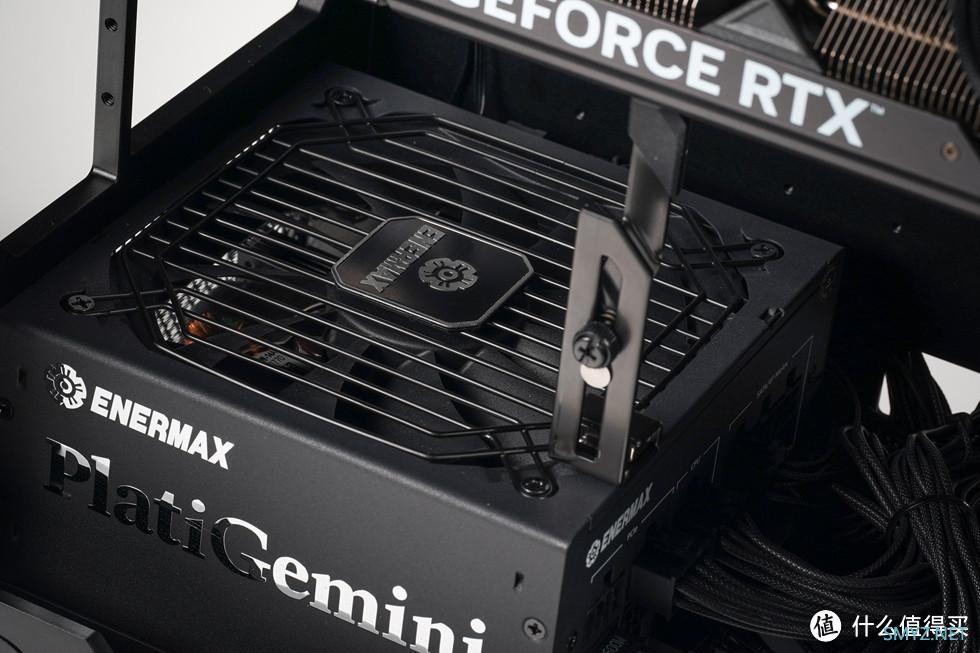

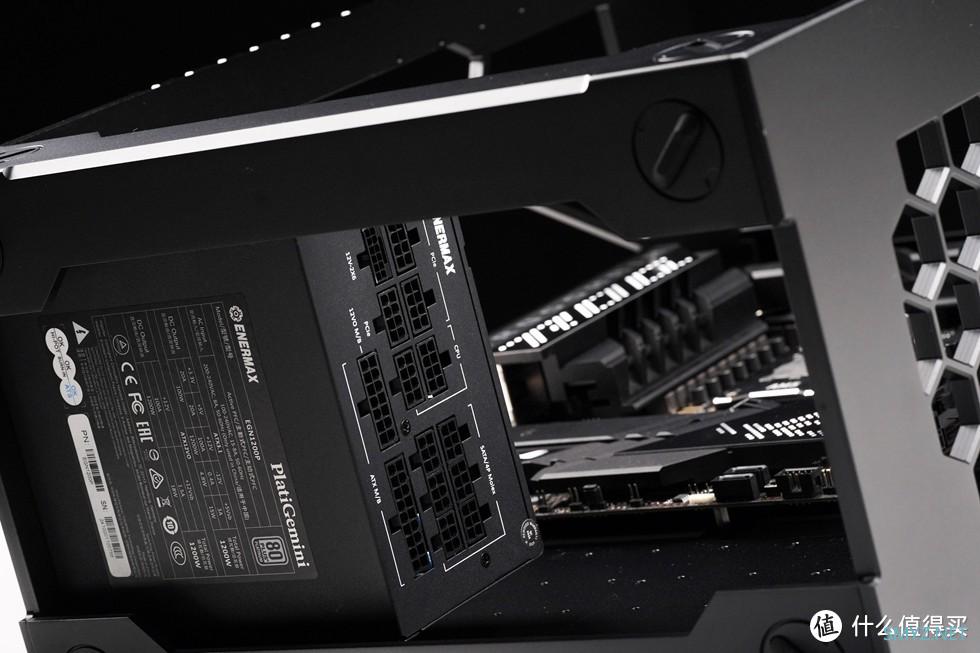

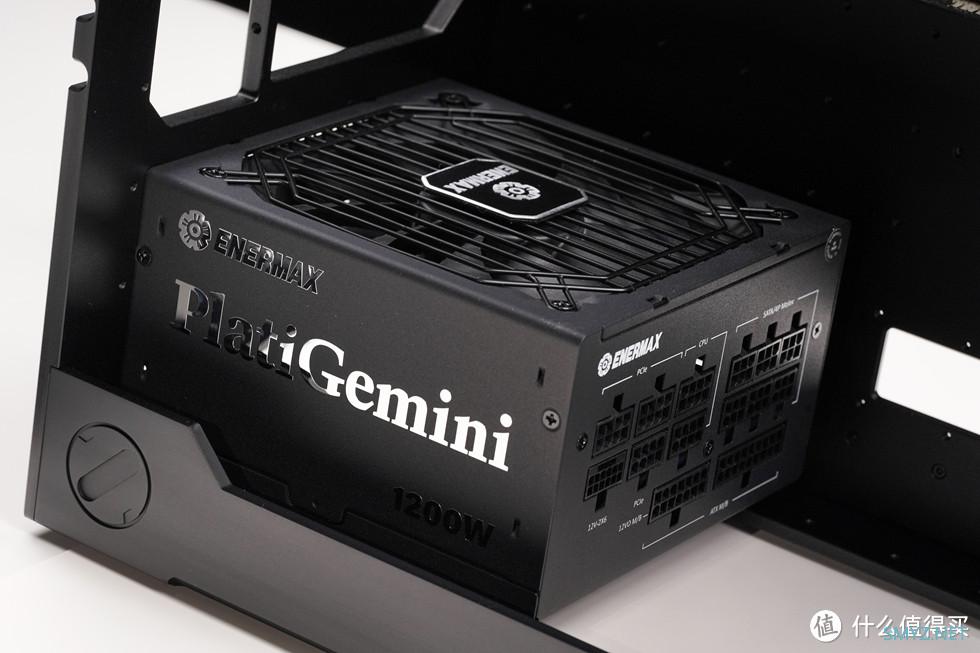

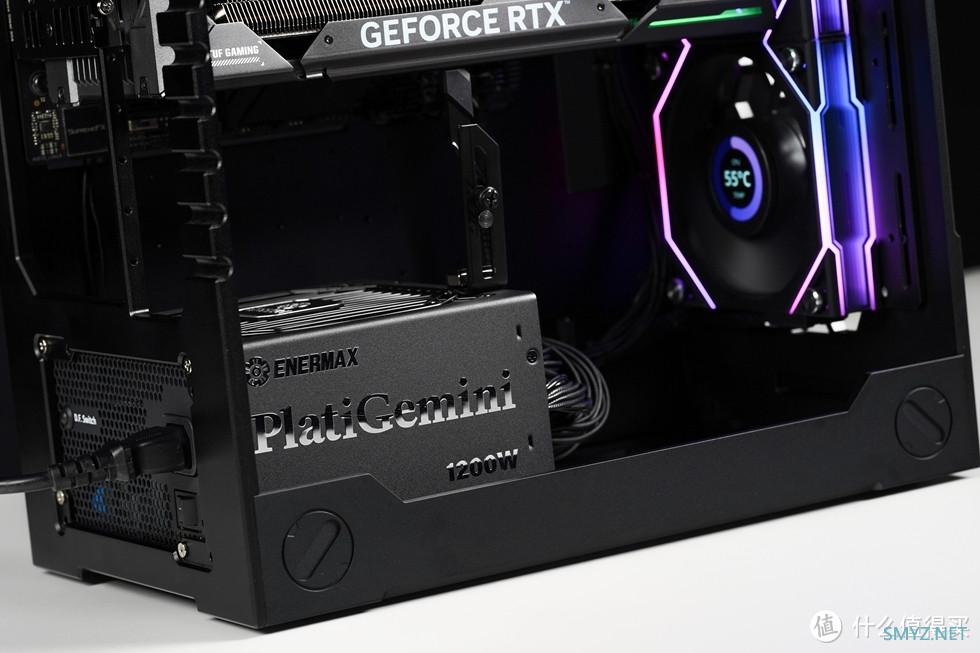

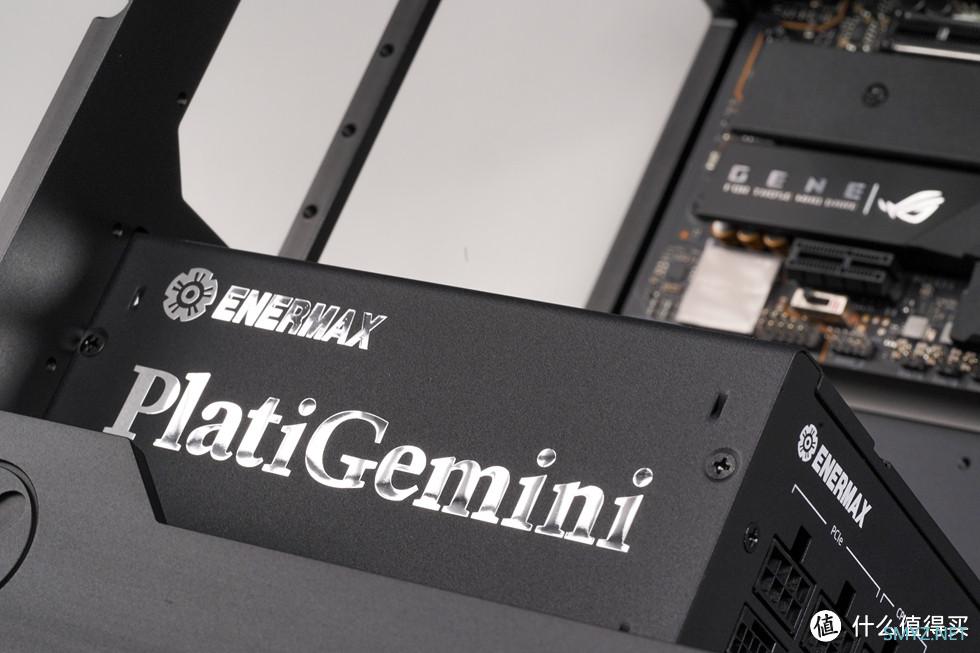

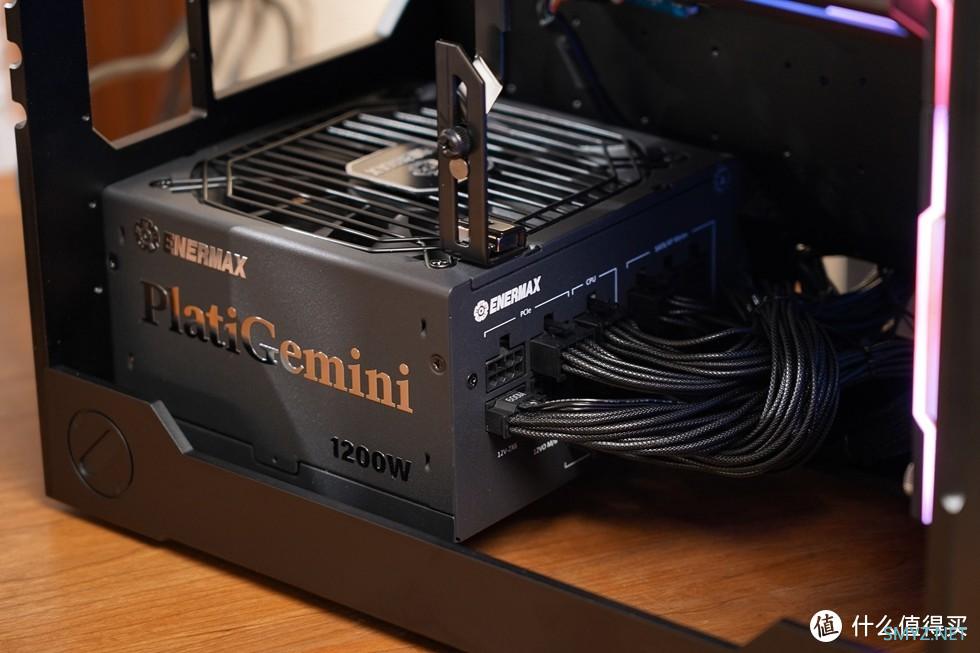

电源上机特写。

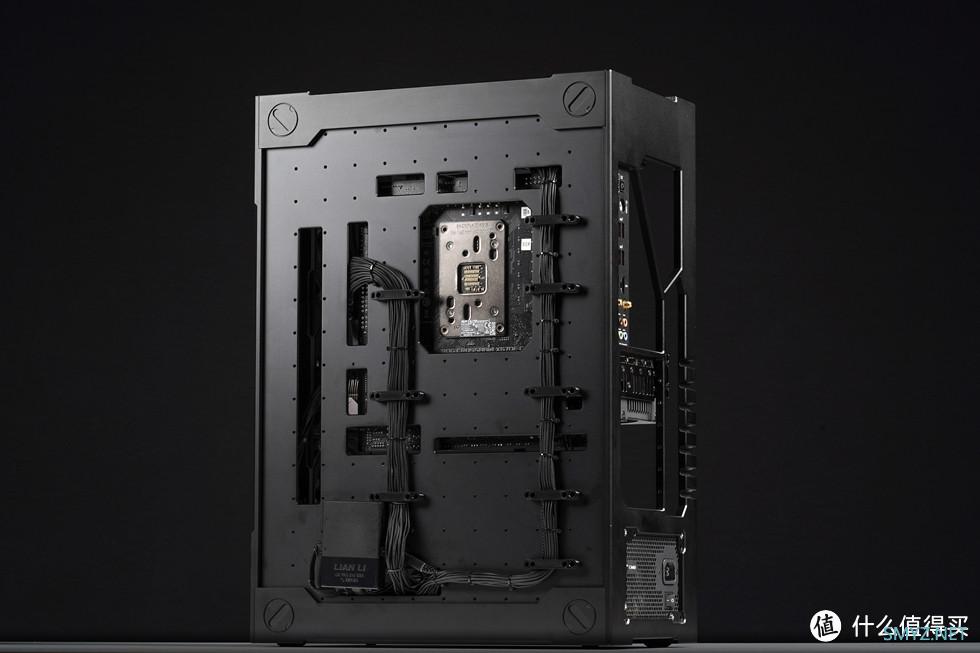

本次装机的核心，来自布老师的AboStudio Setup Slim。

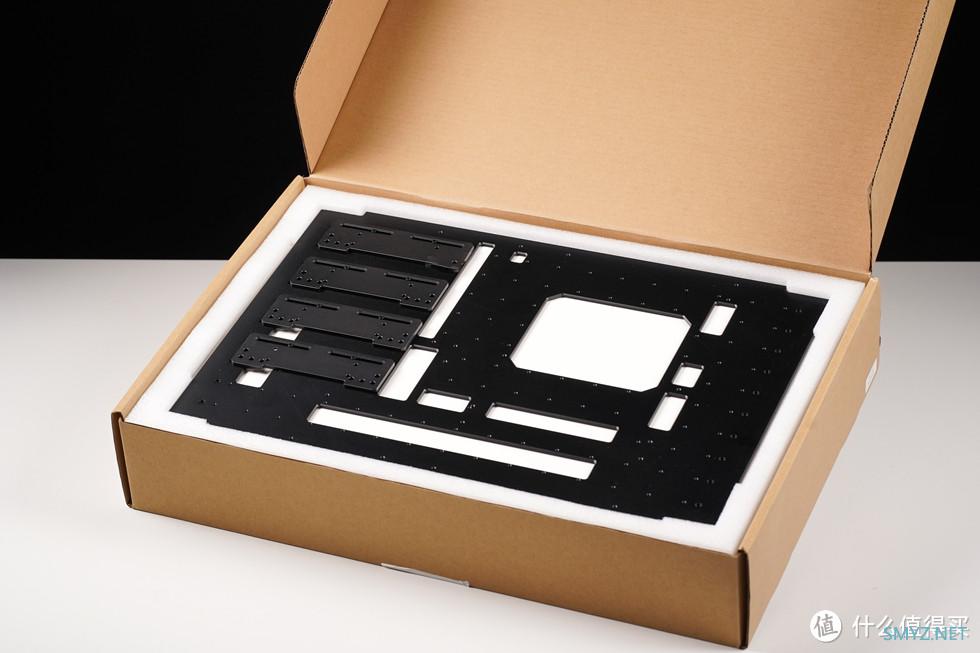

采用牛皮纸外包装，内衬定制海绵，采用多层封装，每一层一个零件。

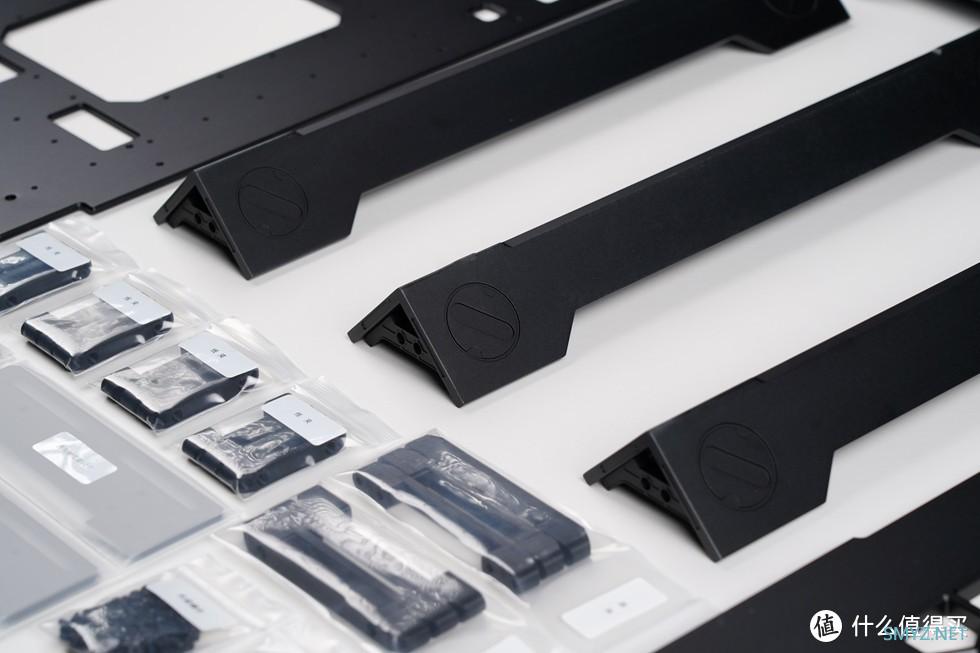

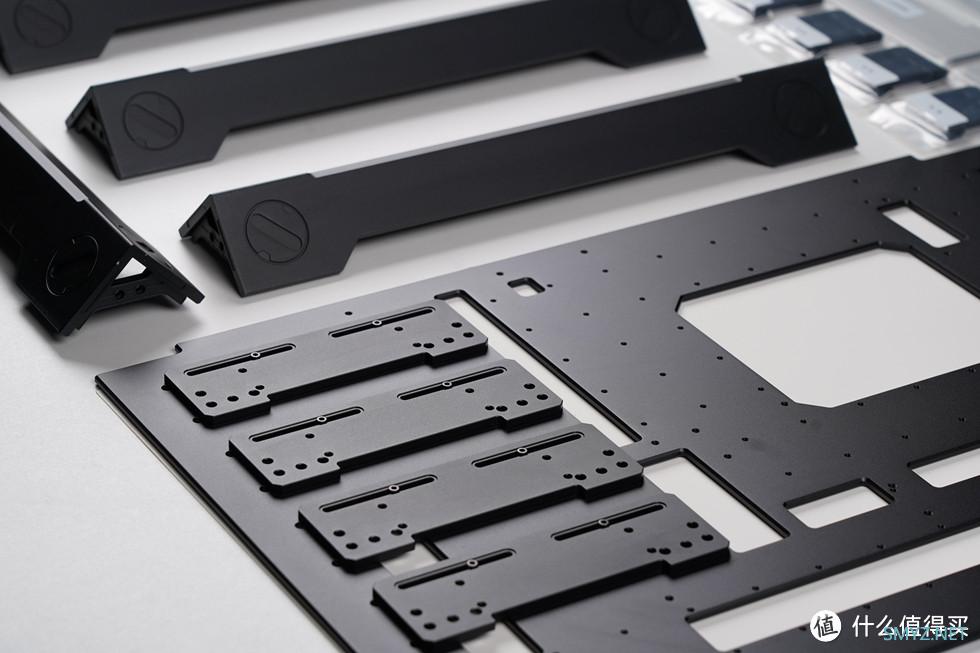

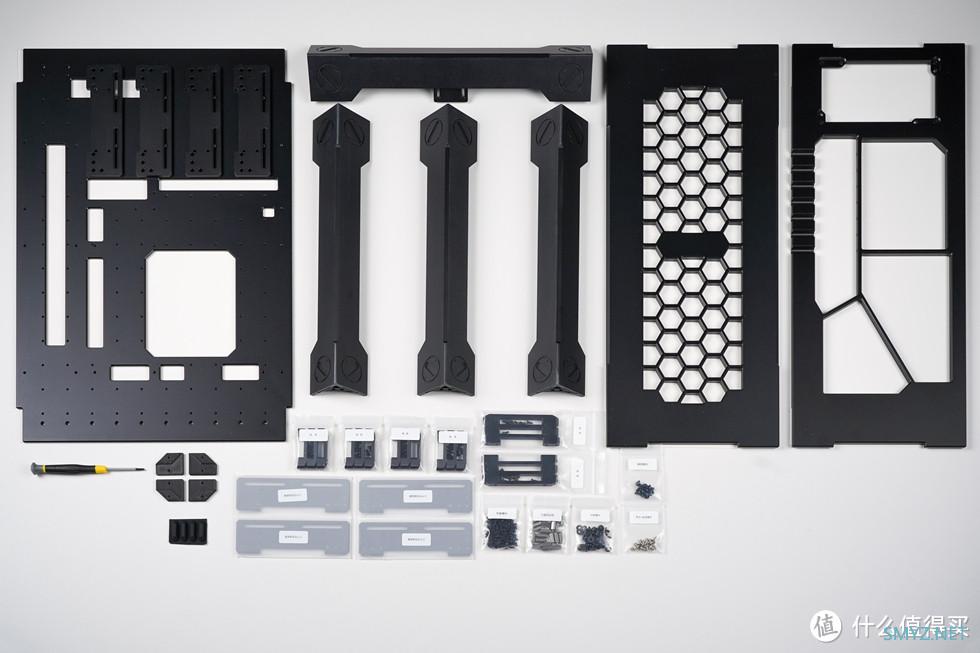

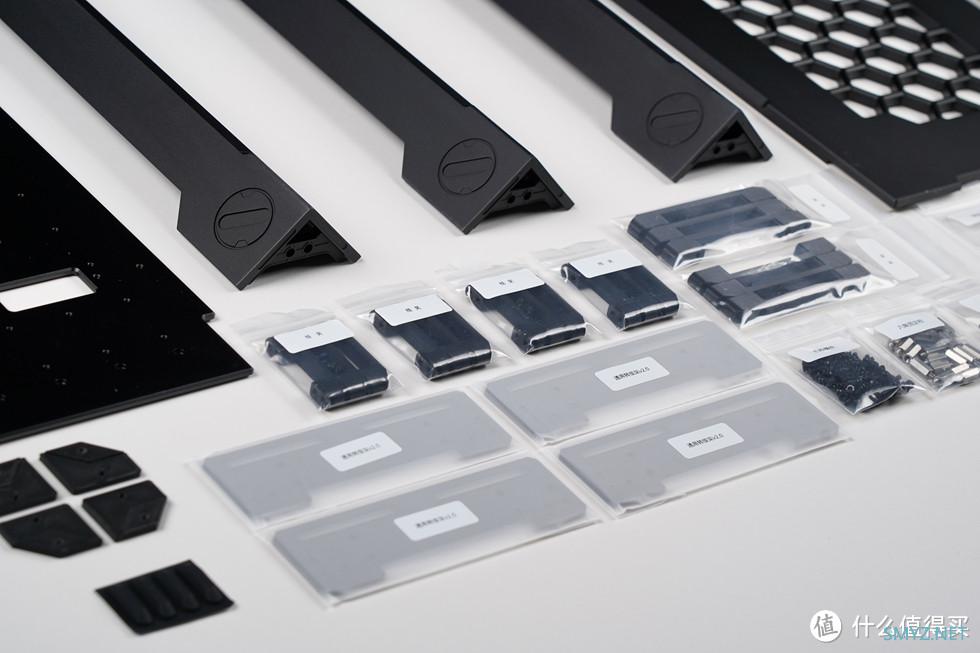

机箱所有零件以及配件一览。

理线夹以及各种零配件。

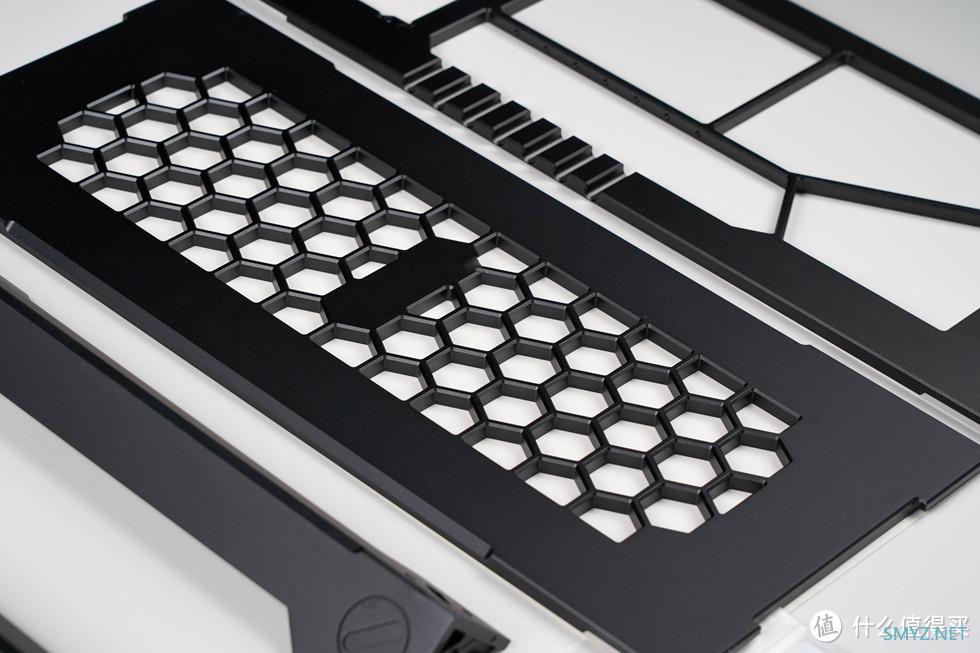

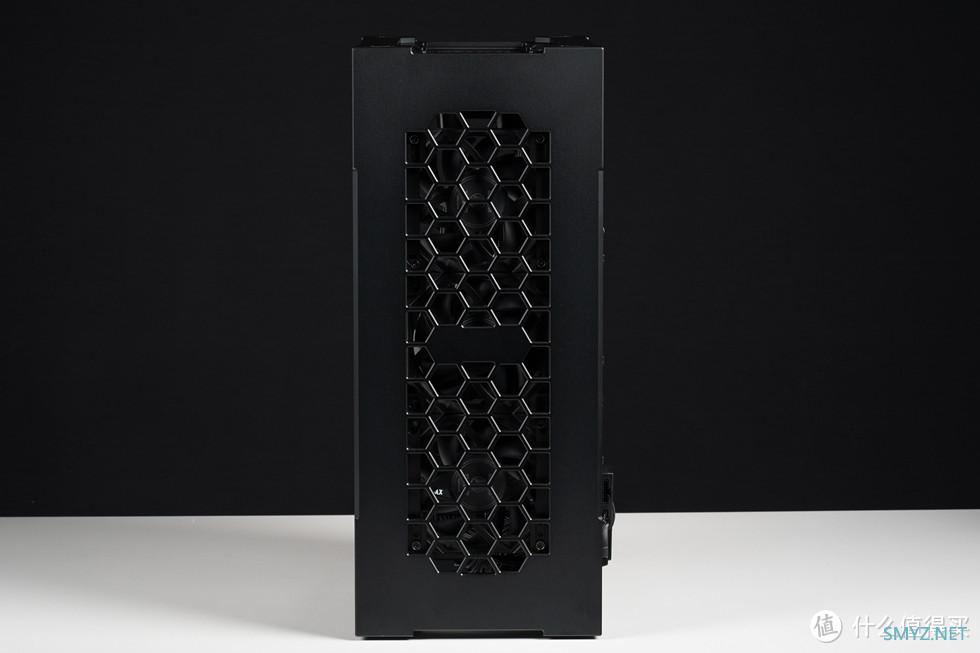

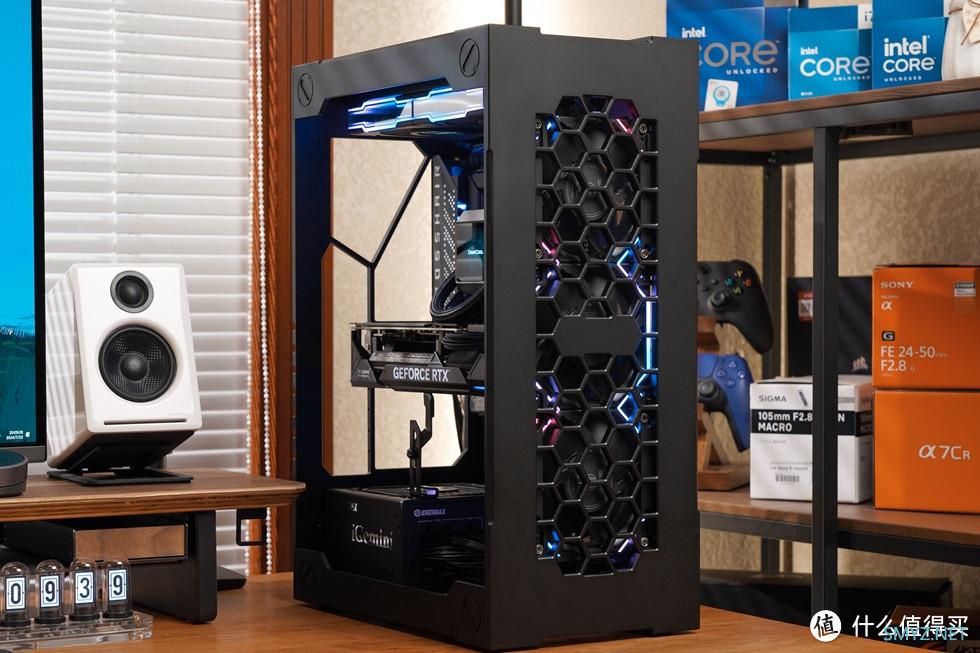

机箱前面板，本次选择了蜂窝孔，可以展示风扇。

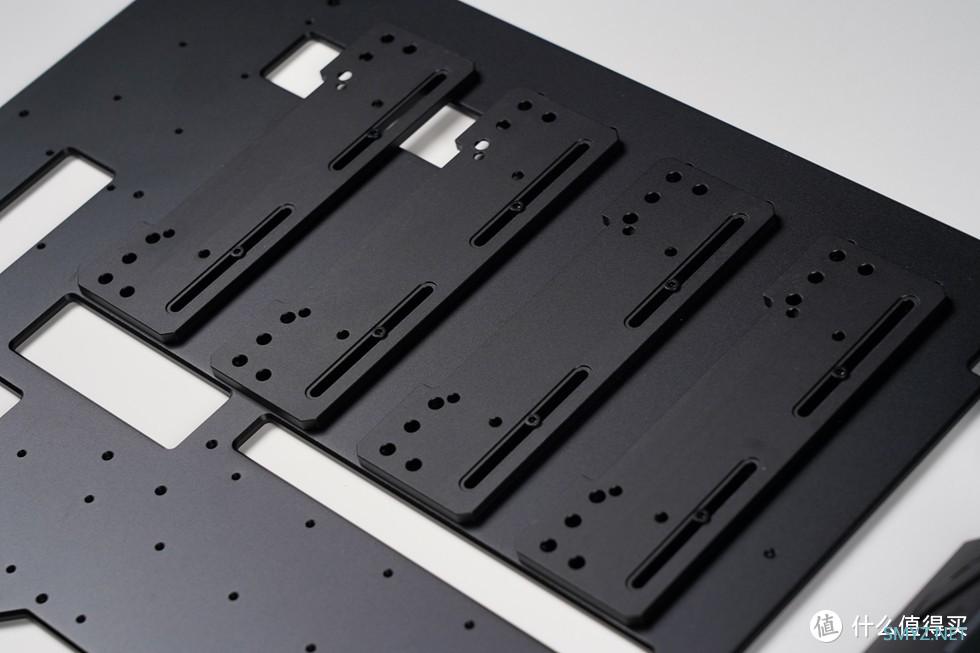

冷排/硬盘通用支架，以及遍布机身面板的模组孔，可实现高度自由的DIY空间，让用户自行自定义安排用法。

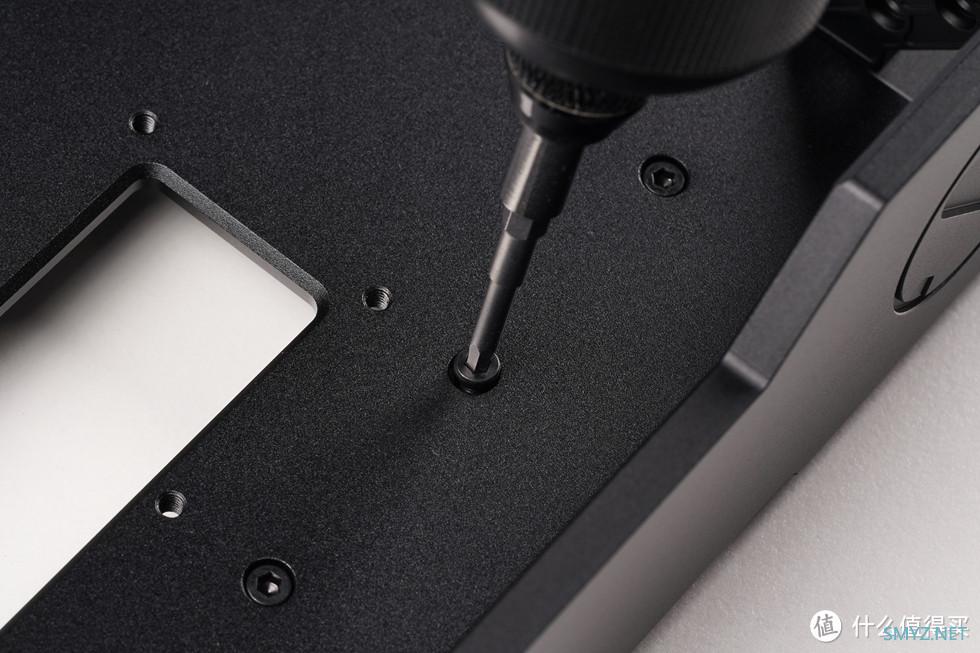

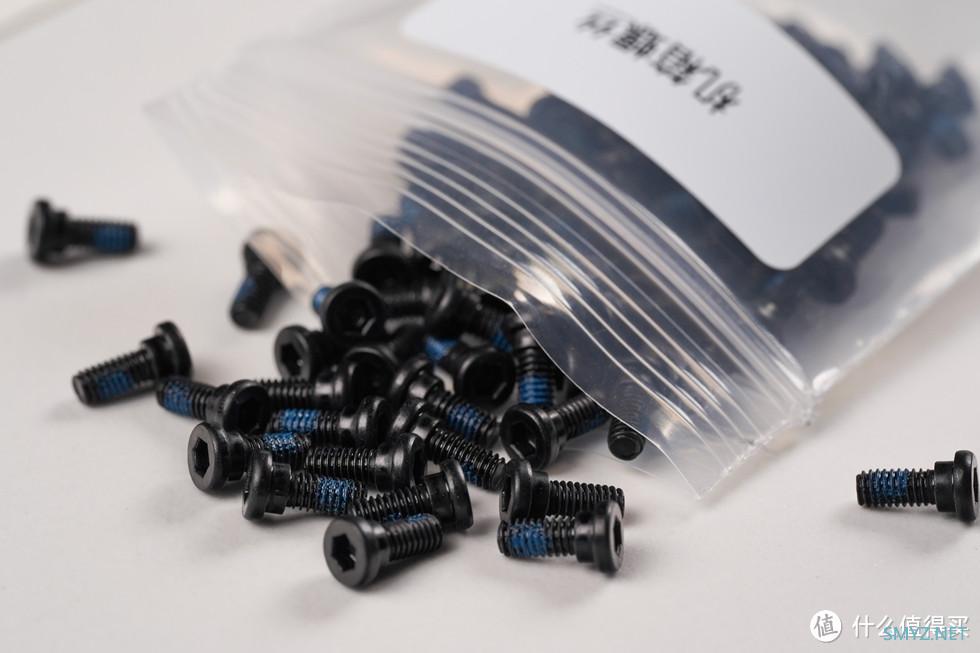

所有螺丝都预涂了螺丝胶。
