前言：本文以两台兮克SKS3200-5E1X为例，讲解兮克新轻管理交换机搭配猫棒如何设置单线复用，从而解决从弱电箱到客厅只有一根网线的问题。（猫棒也就是光猫，如果你使用的是光猫的话，道理是一样的。接口不指定，大家可以随意连接）场景一中光猫接到弱电箱的交换机的光口，两台交换机通过电口相连，再接路由器拨号。场景二相比场景一多了一个IPTV。在设置交换机前需要先把猫棒调试好，网上的教程很多，可以自行查找或者询问猫棒的卖家。
二、场景一（无IPTV）

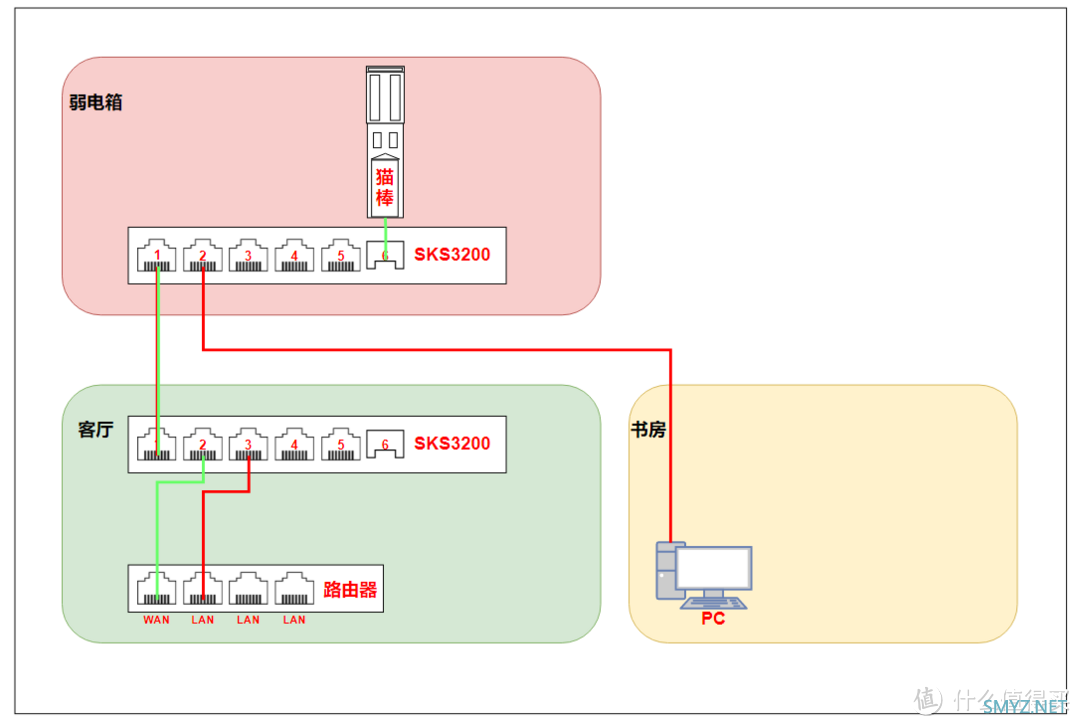

1.连接方式如图：
猫棒接到交换机一的光口6号端口，交换机一和交换机二各通过1号端口连接，路由器的WAN口接到交换机二的2号端口，路由器的LAN口接到交换机二的3号端口。
解析：宽带（外网）从6号口进入交换机一，再通过交换机一的1号口进入交换机二，然后通过交换机二的2号口进入路由器进行拨号，拨号之后网络（内网）通过路由器LAN口进入交换机二，并通过1号口再进入交换机一，使两个交换机可以正常连接设备上网。所以我们两个交换机的1号口同时要兼顾“外网”和“内网”就需要设置为Trunk口。
2.设置方法

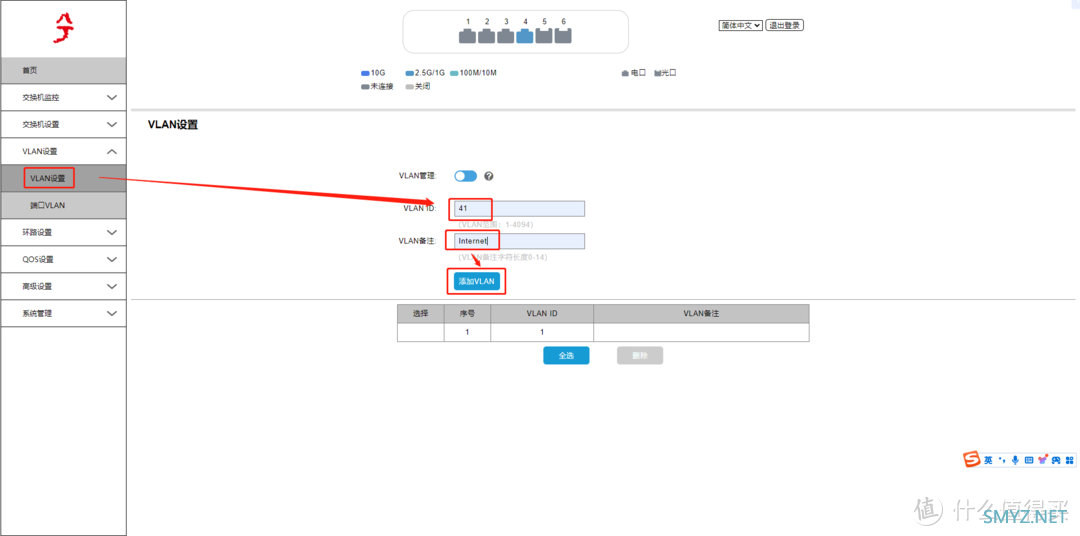

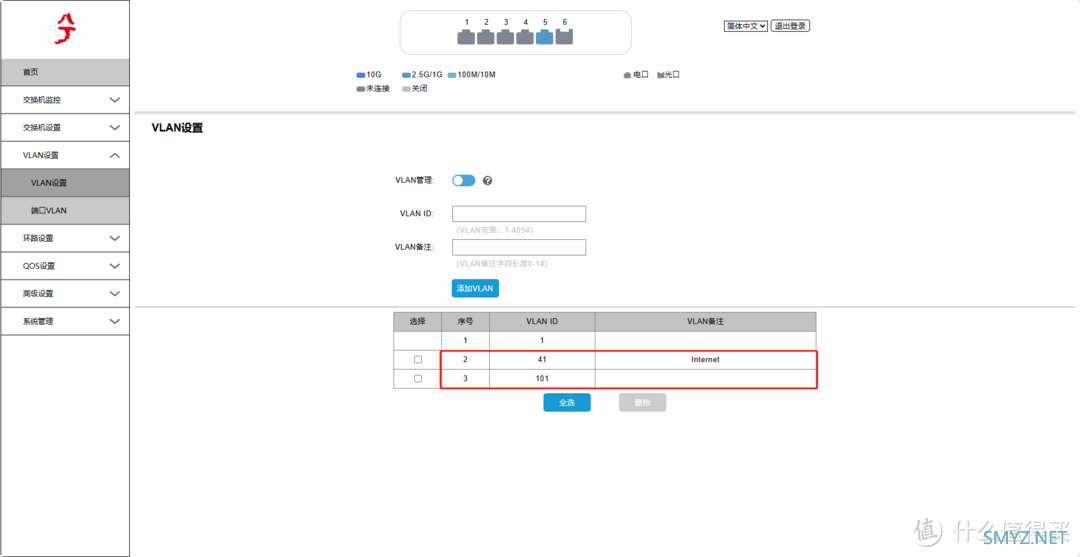

（1）先设置交换机一，在“VLAN设置 - VLAN设置”中新增VLAN41和VLAN101。
①在VLAN ID中输入”41”，VLAN 备注中填写“Internet”，然后点击“添加VLAN”。
②同样方法添加VLAN101。

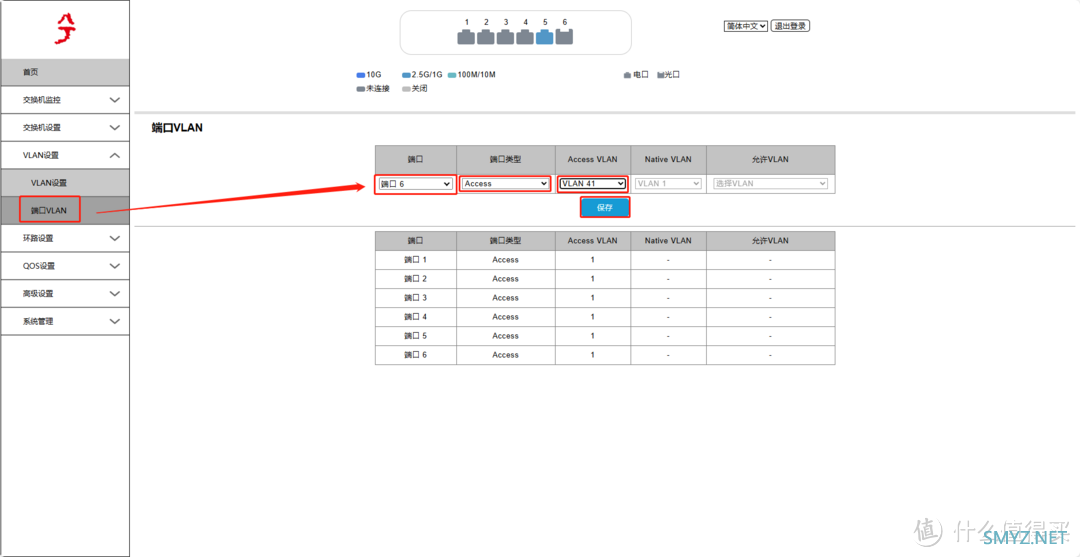

（2）设置交换机一，在“VLAN设置 - 端口VLAN”中将端口6设置为Access。
①在端口下选择“端口6”，端口类型选择“Access”,Access VLAN选择“VLAN 41”，然后点击“保存”。
（3）设置交换机一，设置端口1为Trunk口，端口1放行VLAN 1和VLAN41。
①在“VLAN设置 - 端口VLAN”中，端口选择“端口1”，端口类型选择“Trunk”,Native VLAN选择“VLAN 101”，允许VLAN选择“VLAN 1”、“VLAN 41”，然后点击“保存”。
②交换机一设置好后如下图所示。

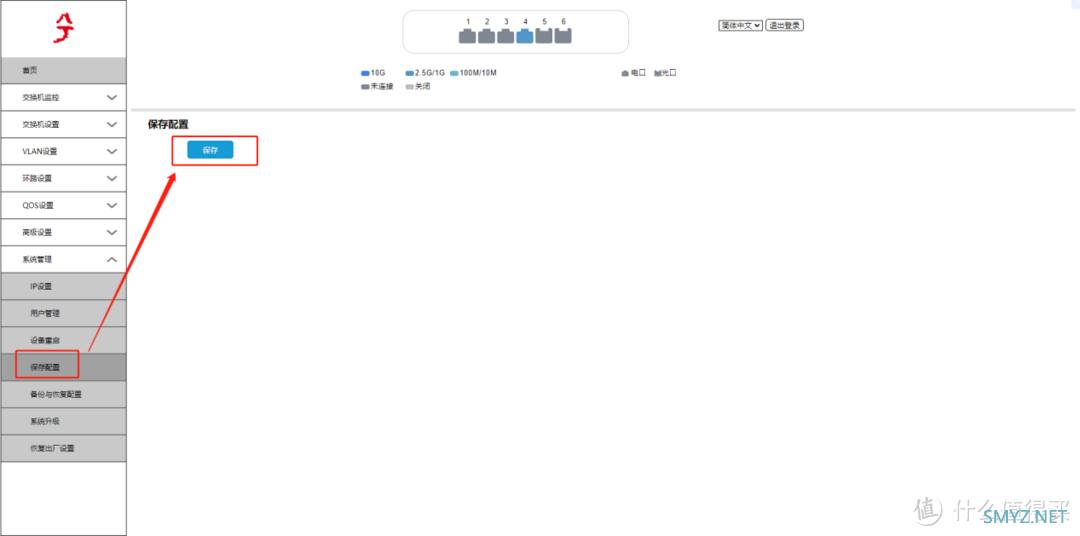

③设置好后记得保存。
（4）再设置交换机二，在“VLAN设置 - VLAN设置”中新增VLAN41和VLAN101。
①在VLAN ID中输入”41”，VLAN 备注中填写“Internet”，然后点击“添加VLAN”。
②同样方法添加VLAN101。
（5）设置交换机二，在“VLAN设置 - 端口VLAN”中将端口2设置为Access。

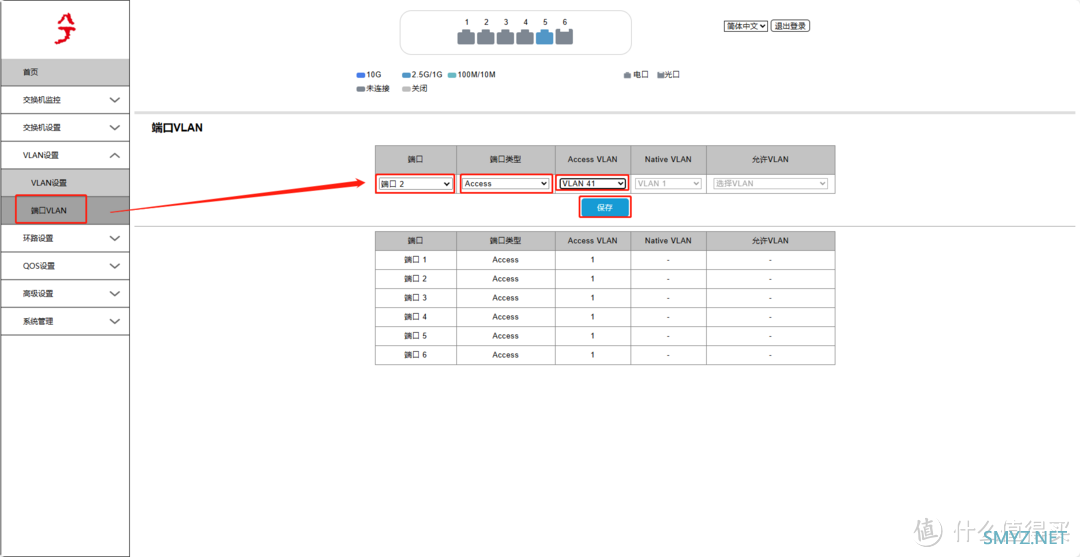

①在端口下选择“端口2”，端口类型选择“Access”,Access VLAN选择“VLAN 41”，然后点击“保存”。

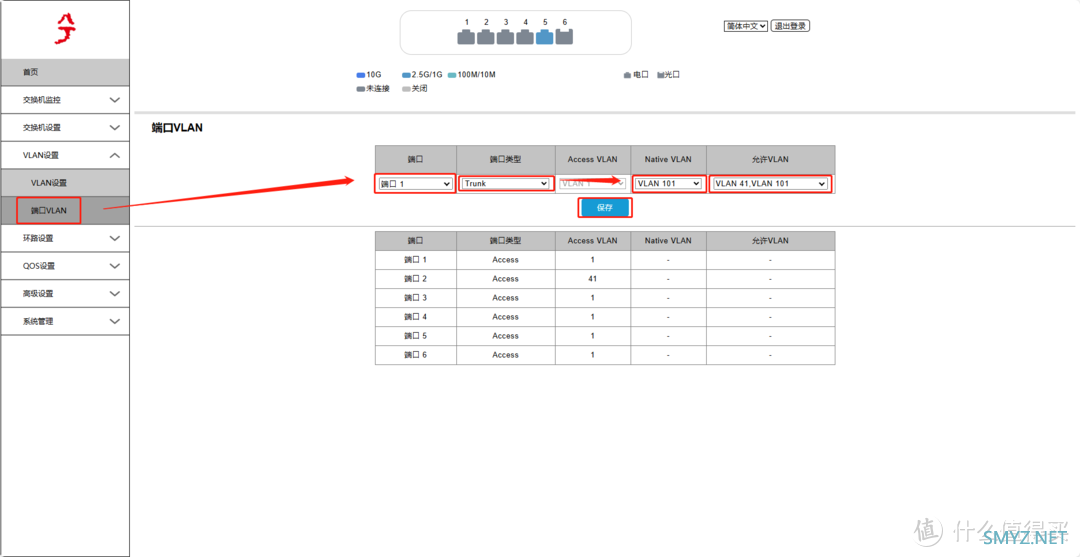

（6）设置交换机二，设置端口1为Trunk口，端口1放行VLAN 1和VLAN41。
①在“VLAN设置 - 端口VLAN”中，端口选择“端口1”，端口类型选择“Trunk”,Native VLAN选择“VLAN 101”，允许VLAN选择“VLAN 1”、“VLAN 41”，然后点击“保存”。

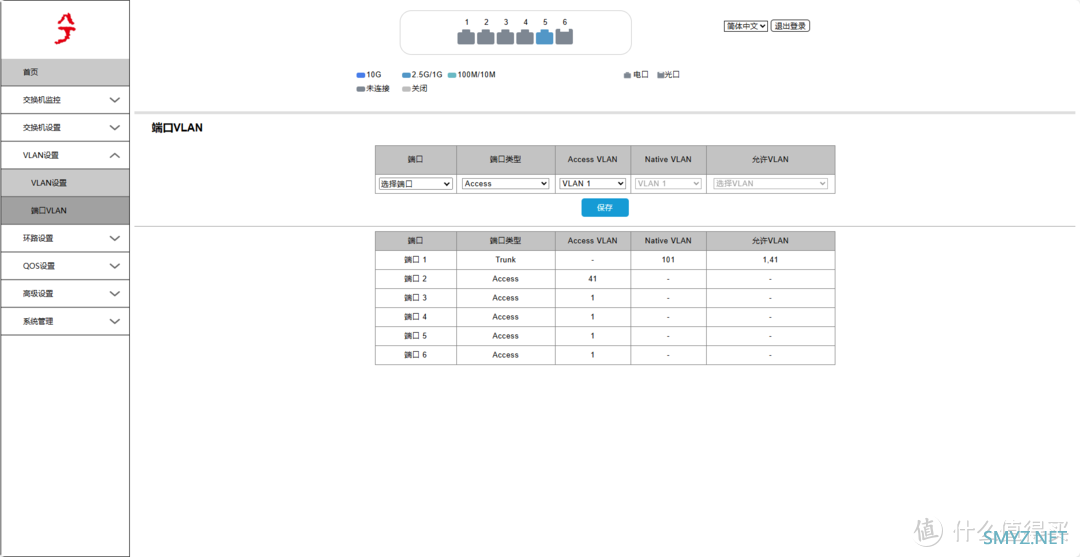

②交换机二设置好后如下图所示。
③设置好后记得保存。
二、场景二（带有IPTV）
场景二相比场景一多了一个IPTV。在设置交换机前需要先把猫棒调试好，网上的教程很多，可以自行查找或者询问猫棒的卖家。（猫棒就是光猫，如果你使用的不是猫棒而是光猫的话，道理是一样的，先设置好你的光猫IPTV。）

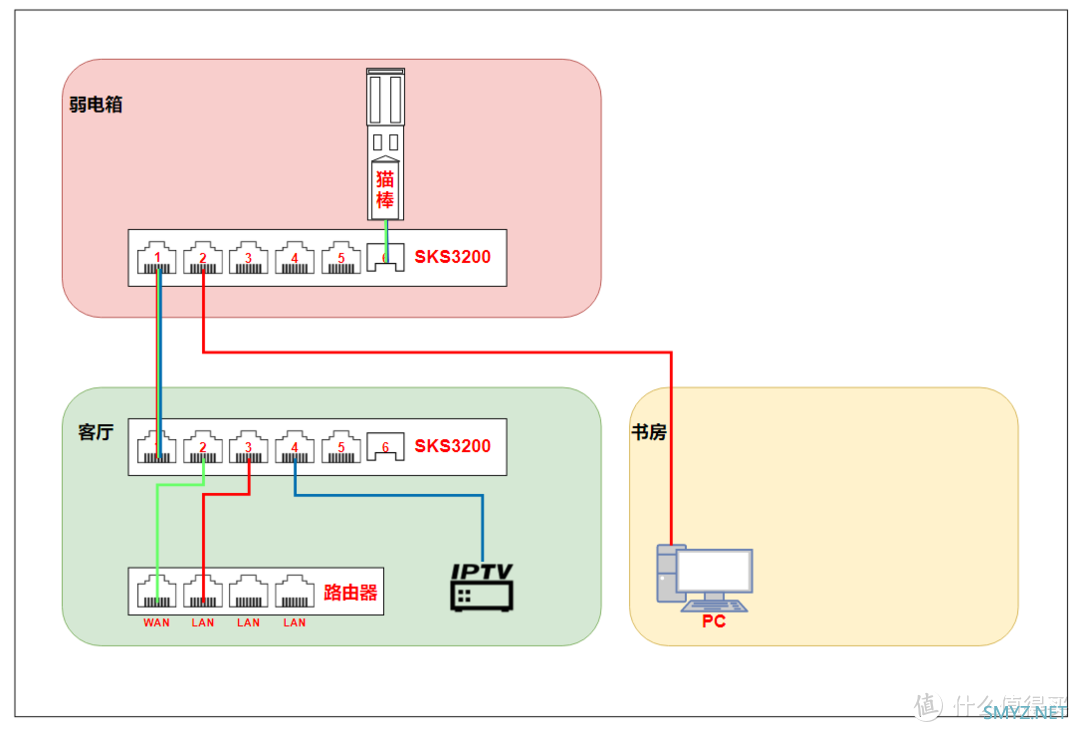

1.连接方式
猫棒接到交换机一的光口6号端口，交换机一和交换机二各通过1号端口连接，路由器的WAN口接到交换机二的2号端口，路由器的LAN口接到交换机二的3号端口，IPTV盒接一根网线到交换机二的4号端口。
解析：宽带（外网）和IPTV从6号口进入交换机一，再通过交换机一的1号口进入交换机二，然后通过交换机二的2号口进入路由器进行拨号，拨号之后网络（内网）通过路由器LAN口进入交换机二，并通过1号口再进入交换机一，使两个交换机可以正常连接设备上网。IPTV再通过交换机二的4号口去接机顶盒。
在这里我们的交换机一的6号口要兼顾IPTV和“外网”，两个交换机的1号口同时要兼顾“外网”和“内网”以及IPTV，所以交换机一的1号和6号口以及交换机二的1号口要设置为Trunk口。
2. 设置方法
设置前需要先将猫棒中的IPTV设置好，网上的教程很多，可以自行查找或者询问猫棒的卖家。猫棒设置好后，记住IPTV的VLAN ID。接下来以猫棒中的IPTV的VLAN为43为例。

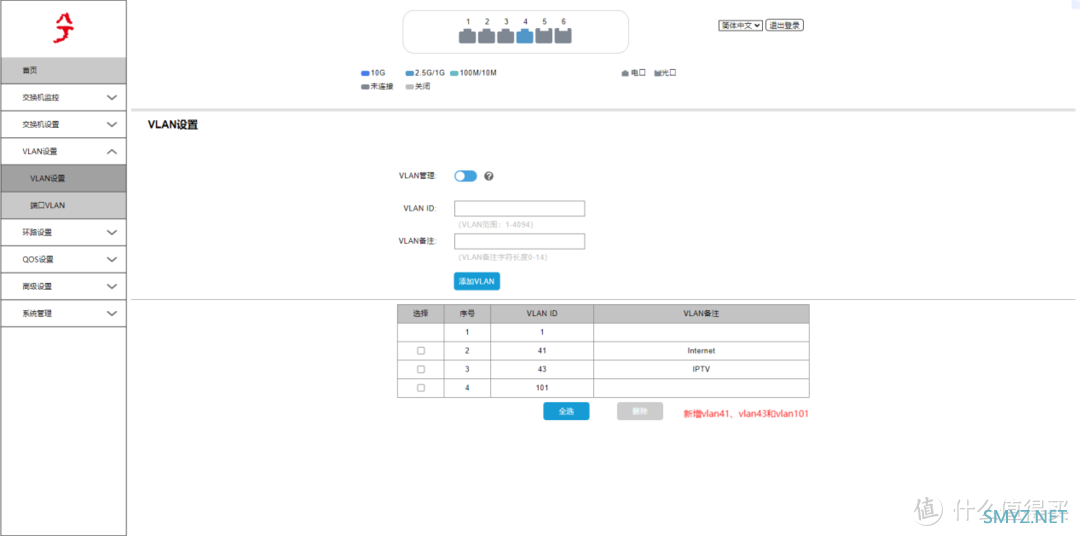

（1）先设置交换机一，在“VLAN设置 - VLAN设置”中新增VLAN41、VLAN43和VLAN101。
①在VLAN ID中输入”41”，VLAN 备注中填写“Internet”，然后点击“添加VLAN”。
②同样方法添加VLAN43和VLAN101。
（2）设置交换机一，设置端口1和端口6为trunk口，端口1放行VLAN 1、VLAN41和VLAN43，端口6放行VLAN41和VLAN43。

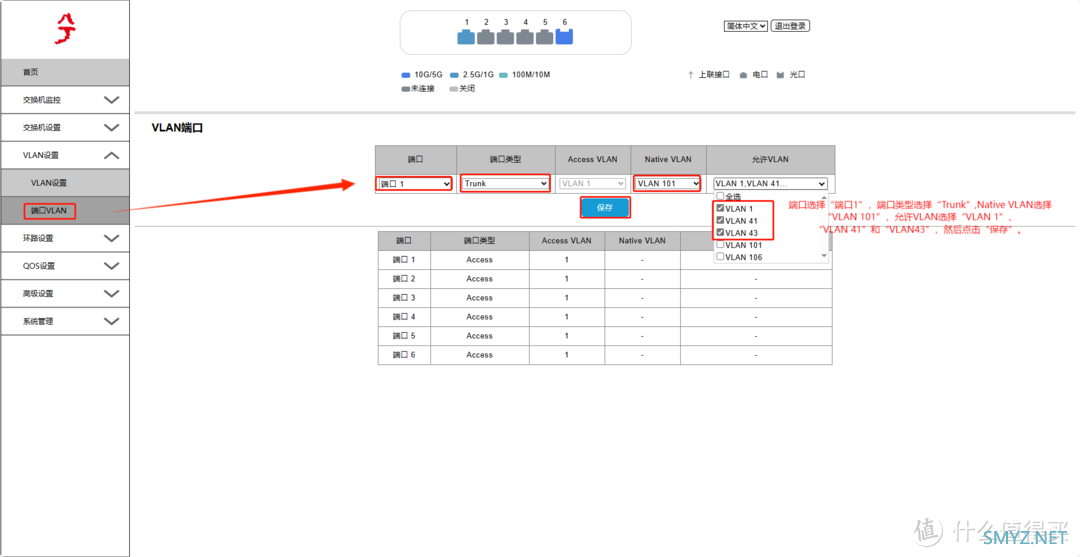

①在“VLAN设置 - 端口VLAN”中，端口选择“端口1”，端口类型选择“Trunk”,Native VLAN选择“VLAN41”，允许VLAN选择“VLAN 1”、“VLAN 41”和“VLAN43”，然后点击“保存”。

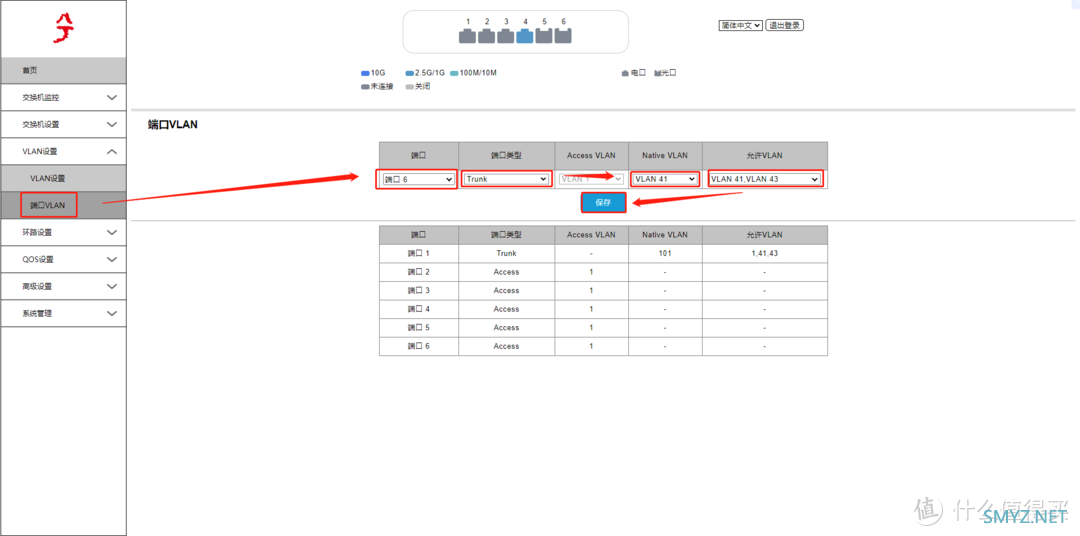

②选择“端口6”，端口类型选择“Trunk”,Native VLAN选择“VLAN 41”，允许VLAN选择“VLAN 41”和“VLAN43”，然后点击“保存”。
③交换机一设置好后如下图所示。
④设置好后记得保存。
（3）再设置交换机二，在“VLAN设置 - VLAN设置”中新增VLAN41、VLAN43和VLAN101。
①在VLAN ID中输入”41”，VLAN 备注中填写“Internet”，然后点击“添加VLAN”。
②同样方法添加VLAN 43及VLAN 101。
（4）设置交换机二，在“VLAN设置 - 端口VLAN”中将端口2和端口4设置为access。

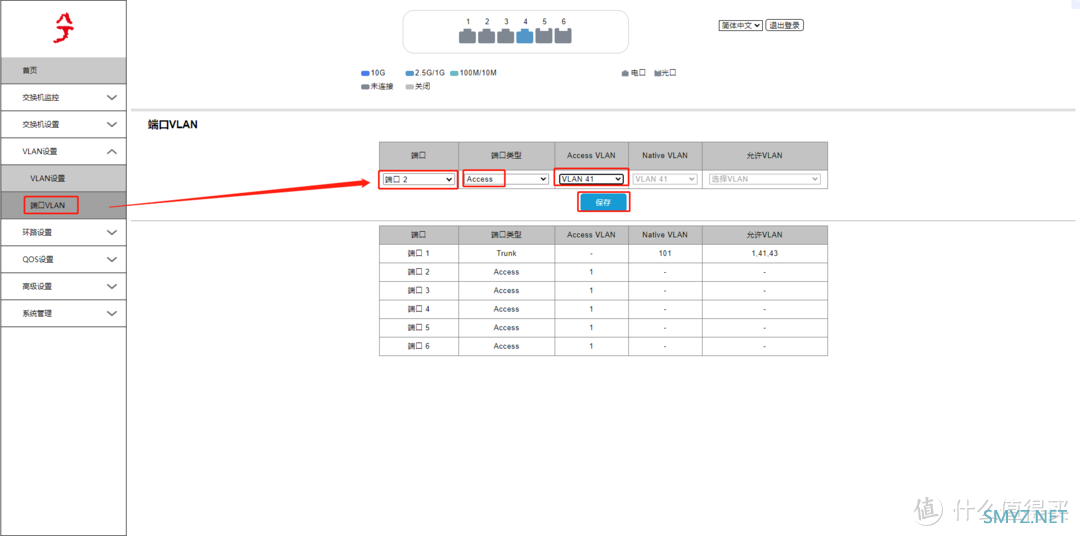

①在端口下选择“端口2”，端口类型选择“Access”,Access VLAN选择“VLAN 41”，然后点击“保存”。
②同样方法将端口4的端口类型改为“Access”、Access VLAN改为“VLAN 43”。
（5）设置交换机二，设置端口1为trunk口，端口1放行VLAN1、VLAN41和VLAN43。
①在“VLAN设置 - 端口VLAN”中，端口选择“端口1”，端口类型选择“Trunk”,Native VLAN选择“VLAN101”，允许VLAN选择“VLAN 1”、“VLAN 41”和“VLAN43”，然后点击“保存”。

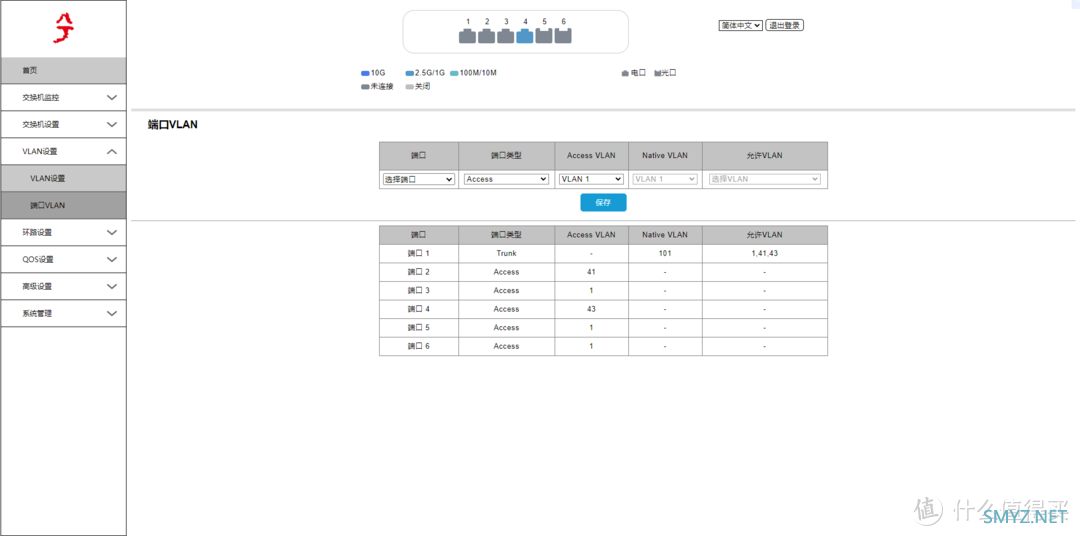

②交换机二设置好后如下图所示。
③设置好后记得保存。
