之前在闲鱼买了5个和家亲MC010智能插座，买这个主要是支持涂鸦平台，可以接入home assistant，价格也还行，17元一个，前些天在路由器后台发现多了好几个主机名为esp_xxxxxx这样格式的设备，才发现这款插座是esp8266的方案，因为涂鸦接入ha需要注册涂鸦个人开发者，免费用户每隔几个月就要延续申请，影响体验，就想着看能不能刷机接入ha，在网上找了一圈也没看到相关刷机资料，就只能自己研究折腾看看。查找一圈资料后选择尝试刷tasmota，刷机最主要还是要找到相应的针脚，这样就需要拆机，嫌麻烦，看到tuya-convert可以免拆机，就想通过tuya-convert进行刷机，没仔细看官方文档就直接开干，结果折腾一个通宵和一个中午后，一直刷不成功才在项目说明中看到19年后的固件已经封堵了漏洞不支持了，除非是旧版固件，晕！

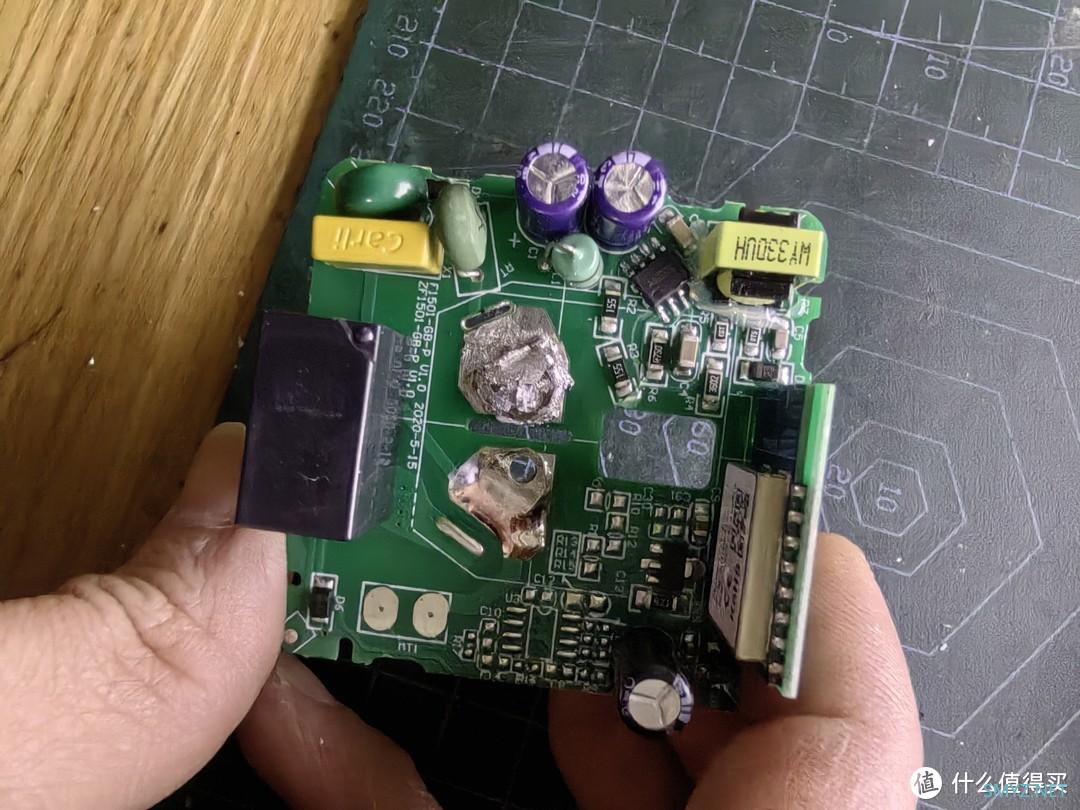

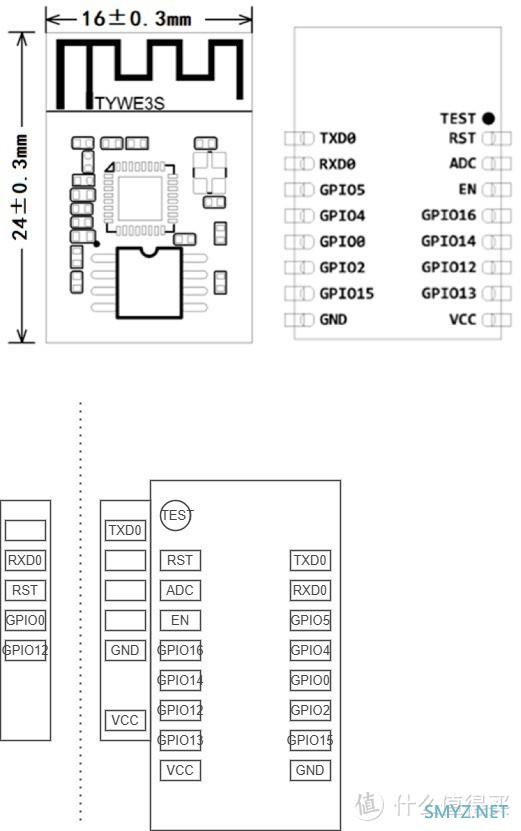

最后没办法只能尝试拆机看看能不能找到相关针脚，第一次拆机没经验从正面开始拆，后面才发现电路板在底面，不过如果要分析电路就要全拆掉才行，最后整个都拆散了研究电路，理清了电路板引出的针脚定义，直接上结果，请看下图：
刷机主要用到五个针脚：txd0，rxd0，gnd，vcc，gpio0，txd接串口板的rxd，rxd接串口板xd，gnd对接串口板gnd，vcc接串口板3.3V vcc，不支持3.3v的串口板不要接，接错电压烧板子，gpio0接gnd，建议新手接针脚右侧电容负引脚，比较好焊，焊好并接好线，串口插到电脑上，然后打开[Install Tasmota](https://tasmota.github.io/install/) ，选择tasmota cn，点connect，选择串口端口，然后一步一步点下去进行刷机，期间让你选择erase device的界面时不要打勾该选项，不然刷不过去一直卡在清除数据界面，这是我踩的其中一个坑，一直以为是gpio0接错地方，没有进入刷机模式，都是自己想多了，以为换系统把旧系统数据都清了省的后面引发不稳定，结果是多此一举，重要的事情说三遍：erase device不要打勾！不要打勾！不要打勾！
刷好系统后面的设置就不仔细表述了，网上很多tasmota和tasmota接入ha的教程，主要说下模块设置参数，模块类型选generic（0），gpio4为蓝色led灯，gpio5为橙色led灯，gpio12为继电器，gpio13为按键，其他默认无，就可以了，其他的安全设置、mqtt设置请查看其他网上教程。最后以图片说明结束：

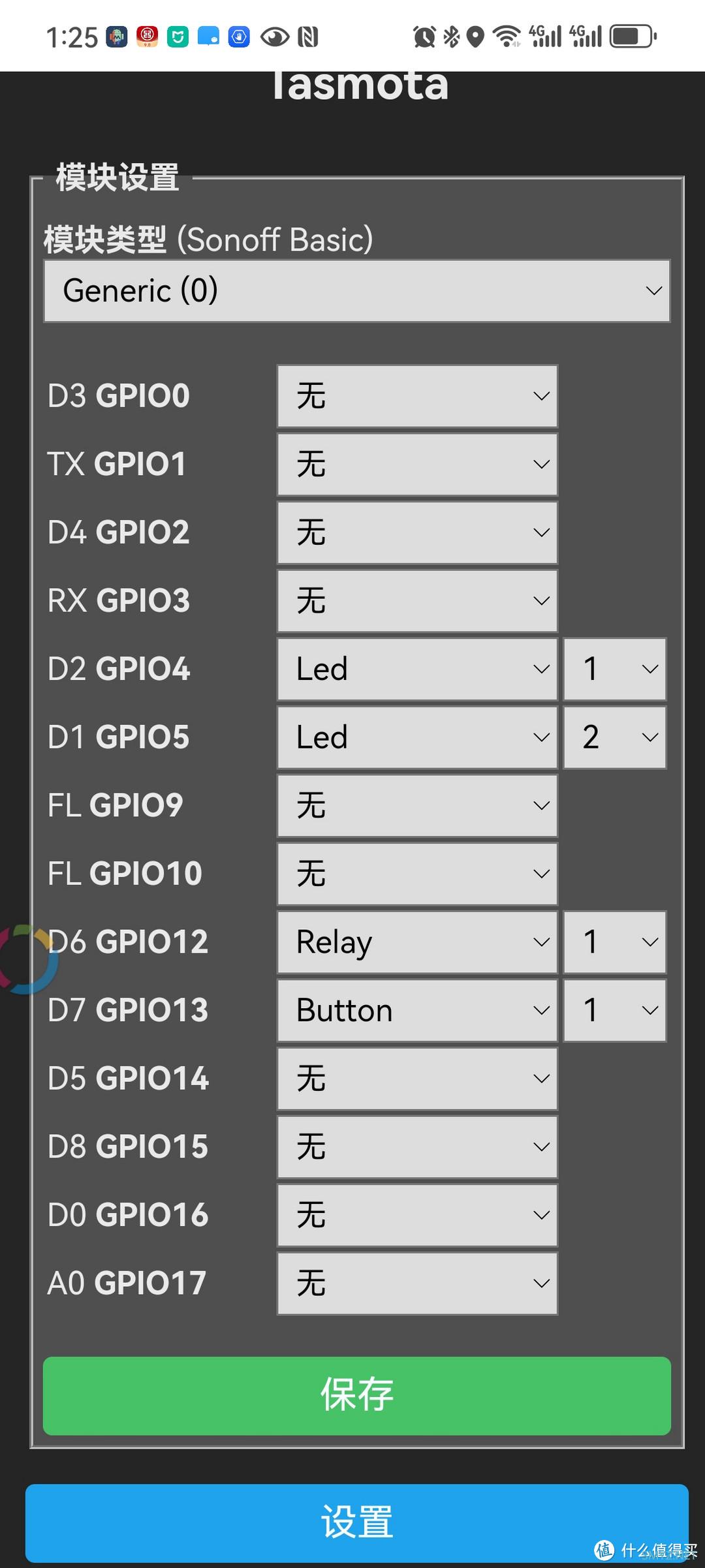

tasmota模块设置界面

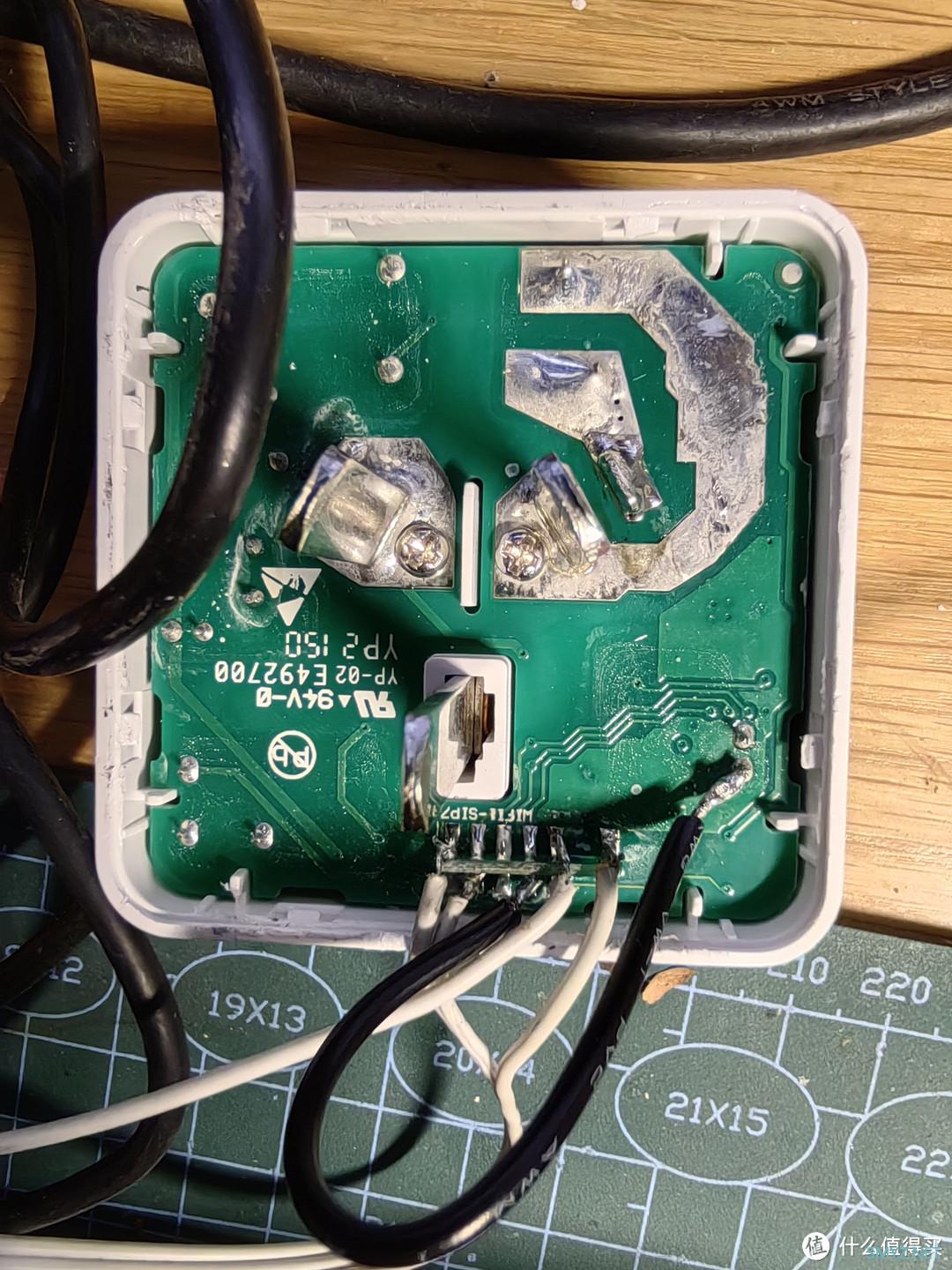

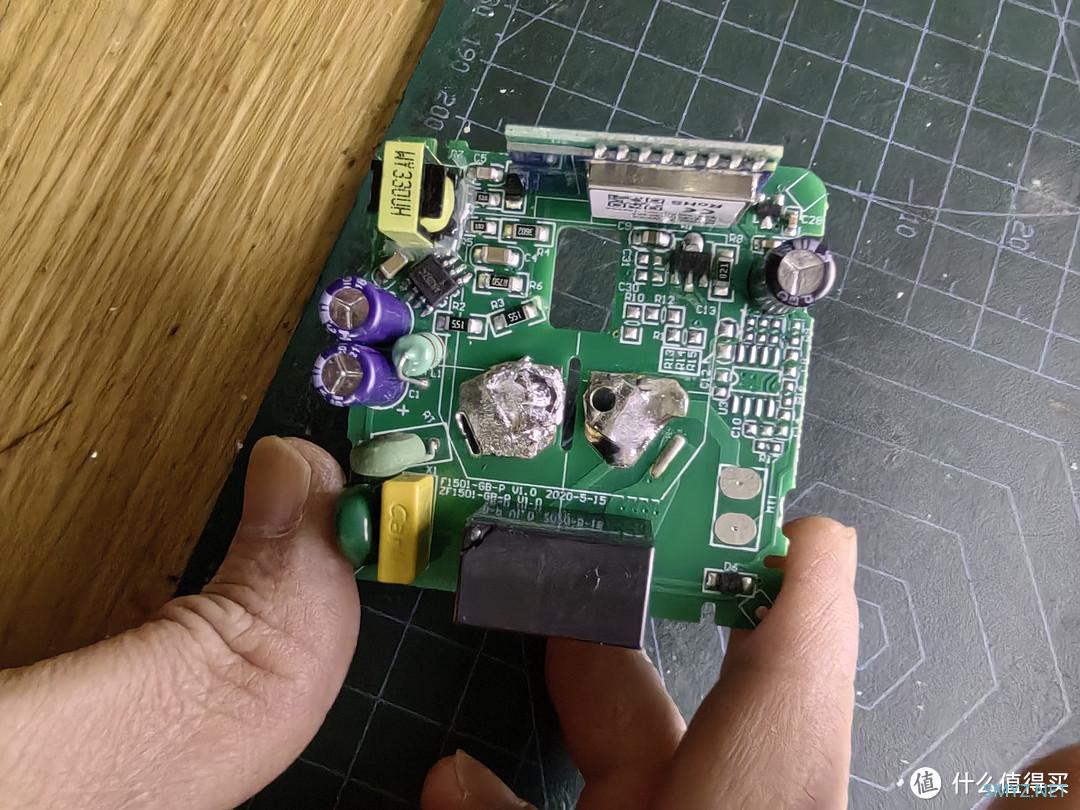

黑色线接gpio0，另一端接主板右侧电容负引脚，这样开机才会进入刷机模式。

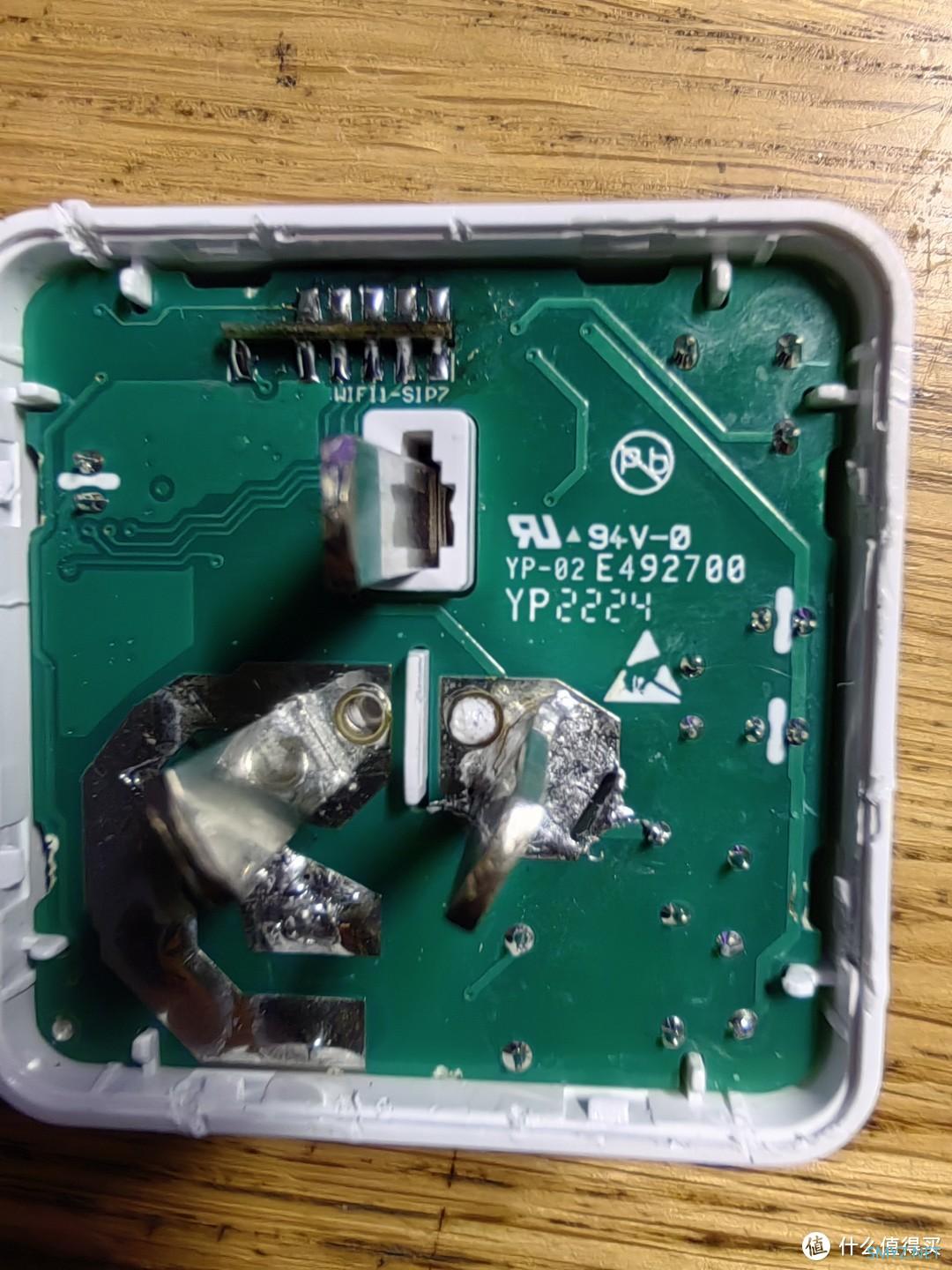

下方11个针脚就是tywe3s模块中引出的针脚，一些是空脚，上排从左至右分别是：txd、空脚、空脚、空脚、gnd、vcc，第二排从左至右分别是：空脚、rxd、rst、gpio0、gpio12，有了这针脚信息，大家就不用全拆了，只要把底部面板撬开就可以焊接刷机了。刷完测试前记得先把gpio0这条线拆下来一端，才能正常开机测试。
翘底面外壳有些小技巧，可以减少损伤外观，准备2-3个刮焊锡膏的刮刀当撬棍，1把小一字型螺丝刀，1把小刀，先用小刀在有按键的一侧轻轻撬开一个缝隙，再用螺丝刀稍用力慢慢撬开靠转角的卡扣，然后把一个撬棍塞进去把外壳撬高点，再用螺丝刀把下一个卡扣撬开，这样一圈下来把八个卡扣拆开，再用撬棍顺着一圈慢慢把外壳抬高一些，后面就可以直接用手把底部外壳塑料板给拔下来，我拆了5个，一个比一个轻松，外壳撬痕一个比一个少，也不明显，这个插座整体算比较好拆的。

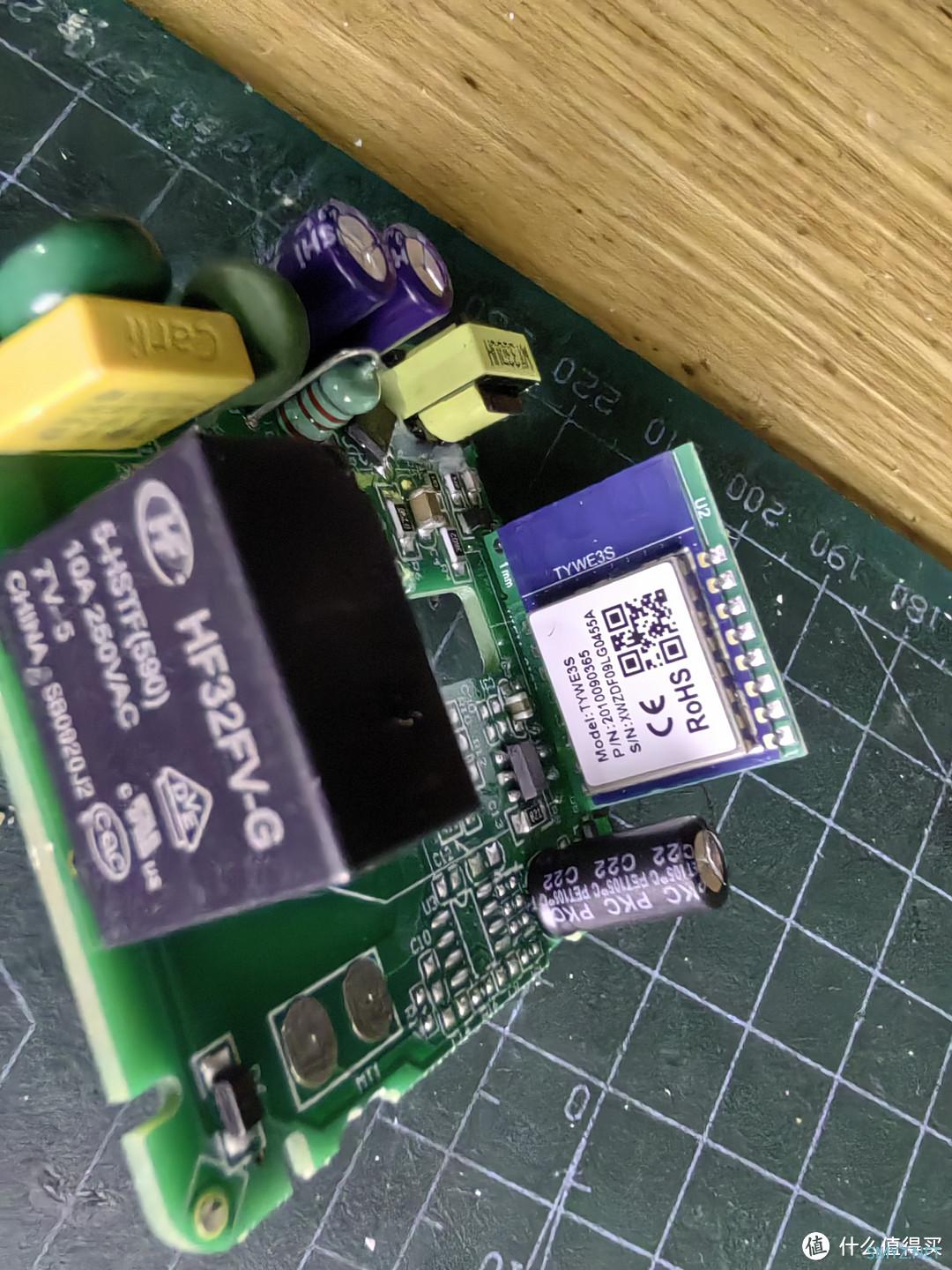

用的涂鸦tywe3s模块，里面是esp8266ex，2m flash。
继电器型号

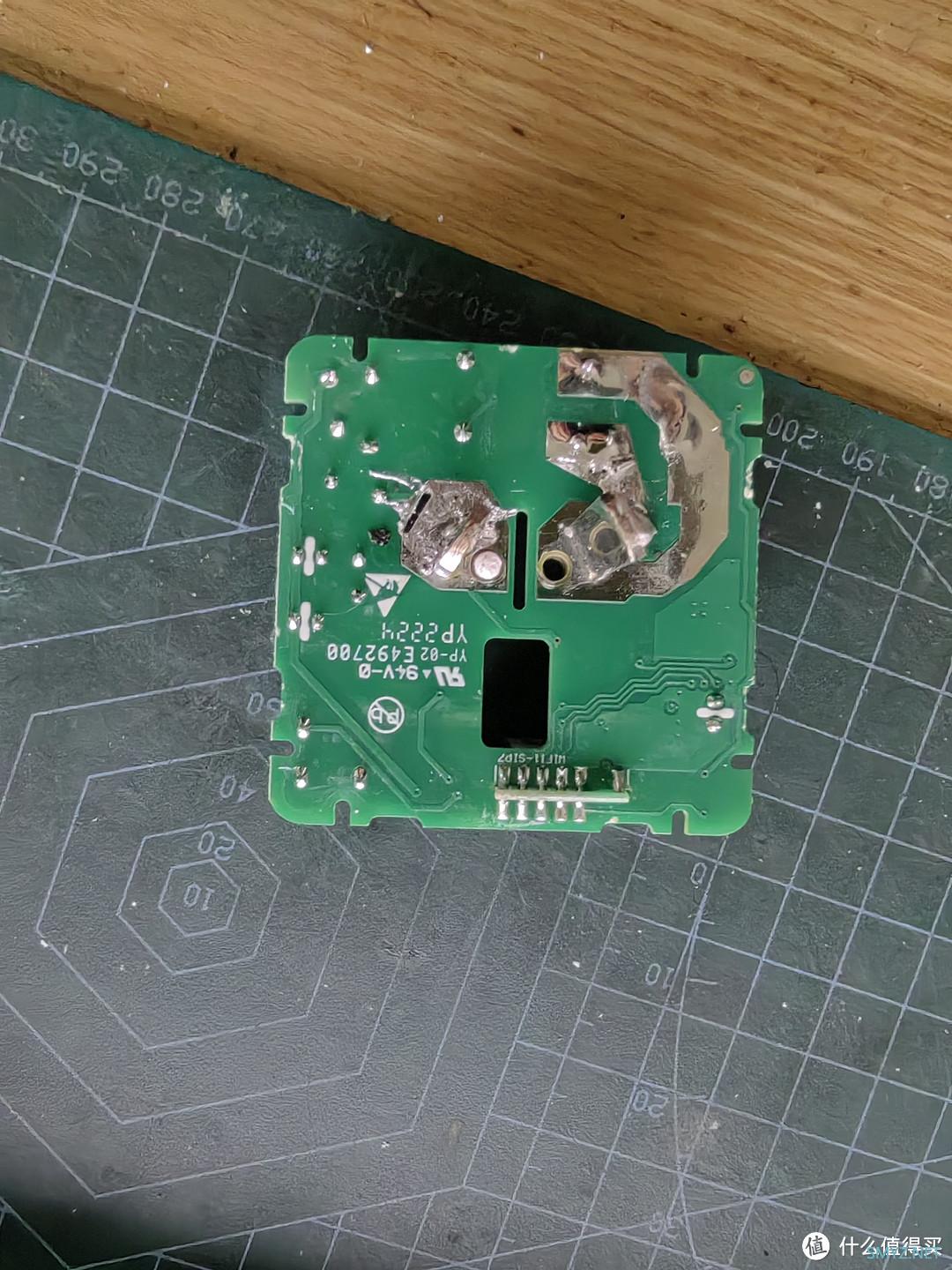

为了拆下焊在主板上的插座铁片，内部塑料件都花了，太难拆了

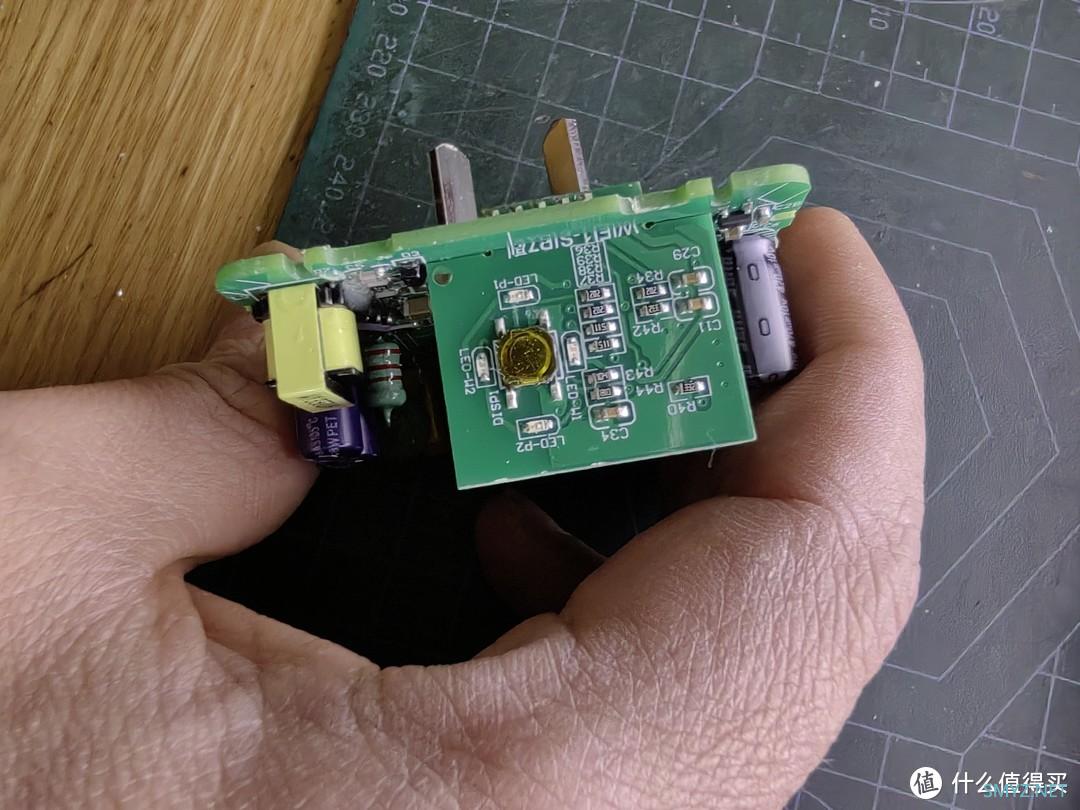

模块电路另一面，黄色那个是按键

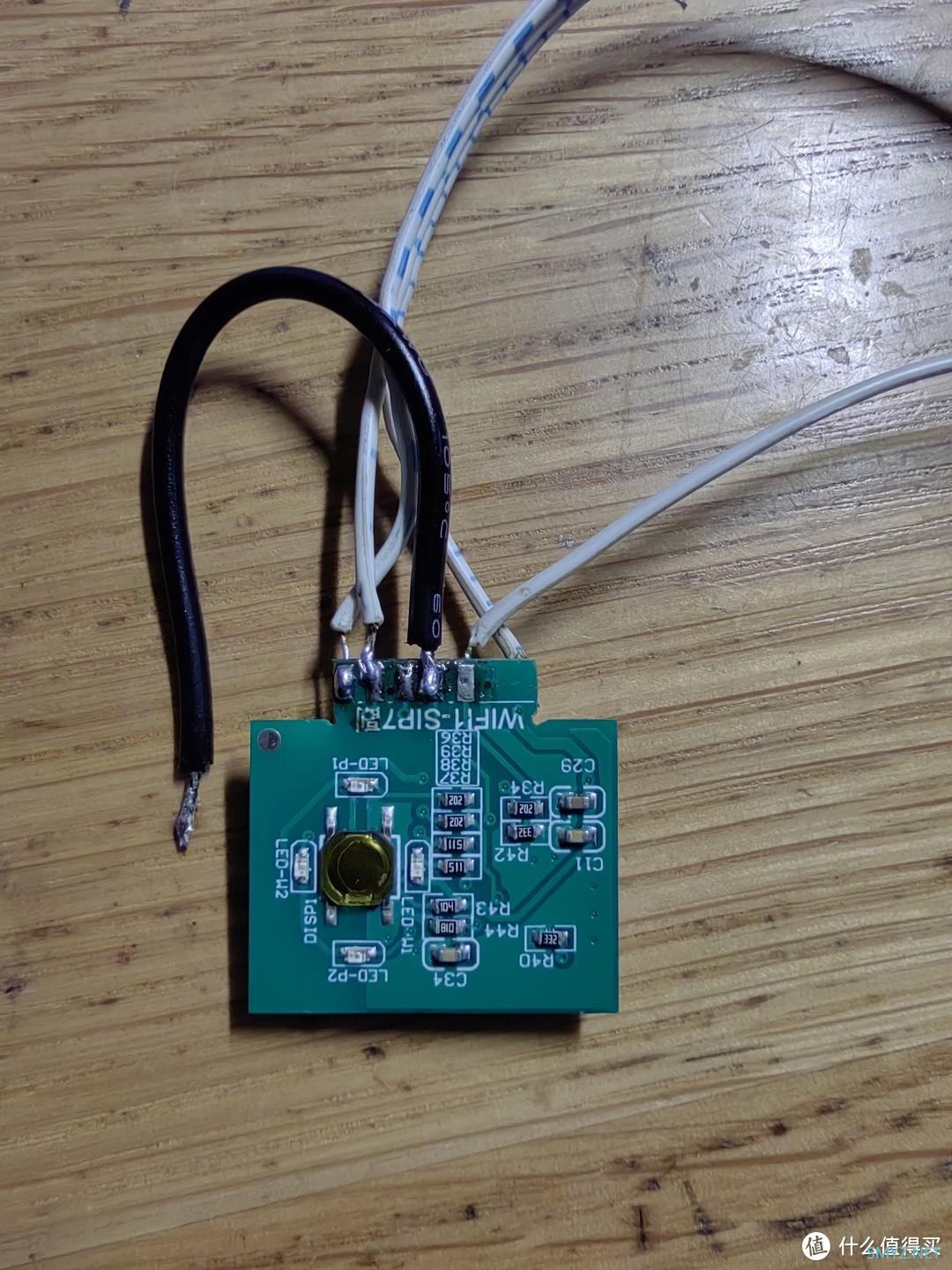

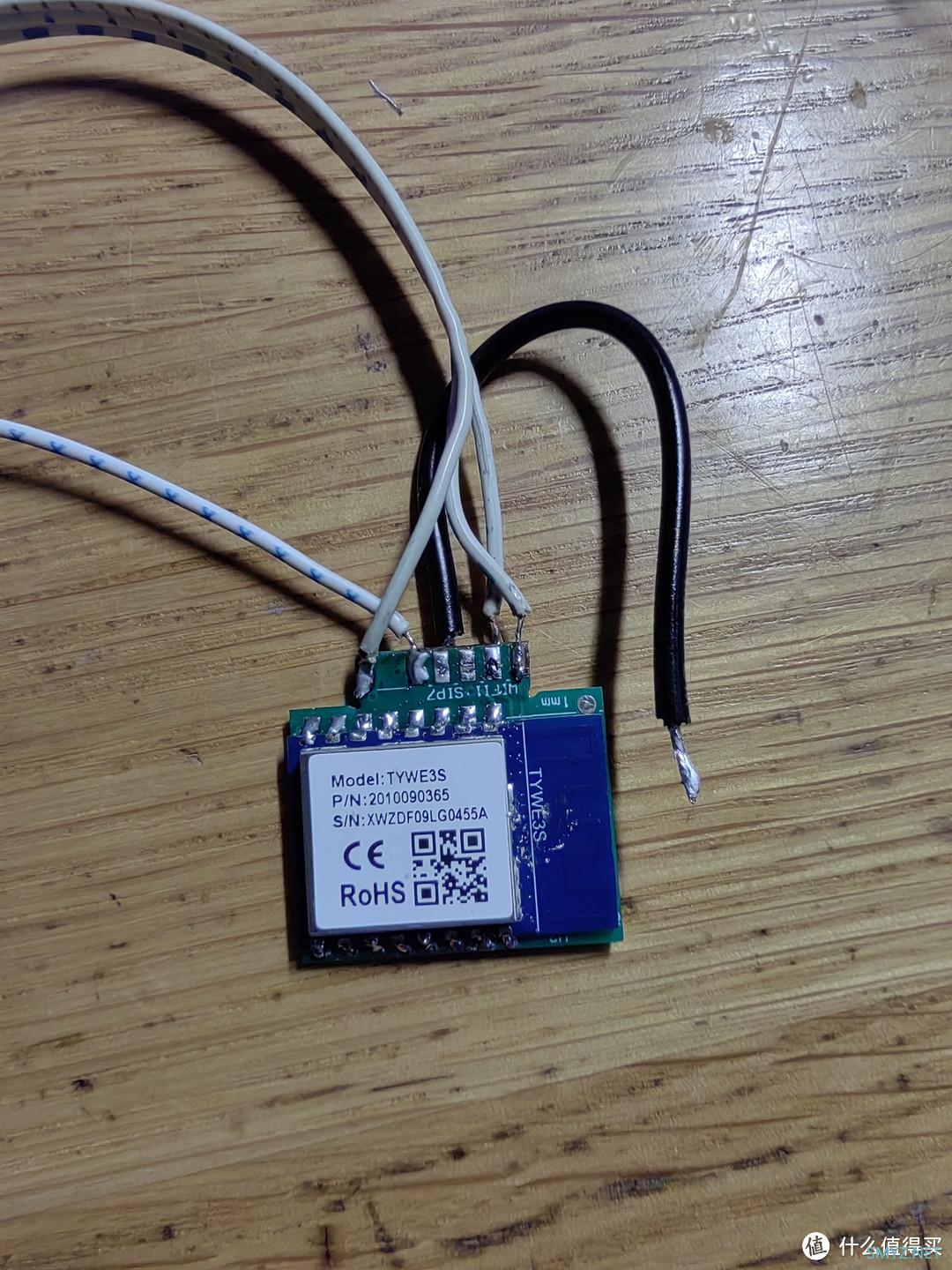

拆第一个时拆下来的tywe3s模块，直接焊接刷机
模块另一面
刷好测试成功装回去。
参考资料：
1. [TYWE3S - Tasmota](https://tasmota.github.io/docs/devices/TYWE3S/)
2. [TYWE3S 模组插座通用程序电路说明-涂鸦 IoT 开发平台-涂鸦开发者 (tuya.com)](https://developer.tuya.com/cn/docs/iot/wifi-e3s-module-plug?id=K95afp808h5xu&_source=11d746180e8d263d895fac17c883d4cf)
3. [垃圾佬捡垃圾之 - 中国移动 X11智能插座刷机 - 社区交流 - ioBroker中国](https://bbs.iobroker.cn/t/topic/2835?page=2)
4. [智能开关逆向并刷入Tasmota固件 - 知乎 (zhihu.com)](https://zhuanlan.zhihu.com/p/549377502)
