家里翻出来一对音响，十几年前用来连接电脑的，后来连电脑的换了惠威K200后就沦为电视音响了，再然后不知什么原因再次被弃用，收到不知哪里去吃灰了，趁着这次翻出来，改造一番，让它换个地方吃灰
有多少人还能认识这个品牌呢？

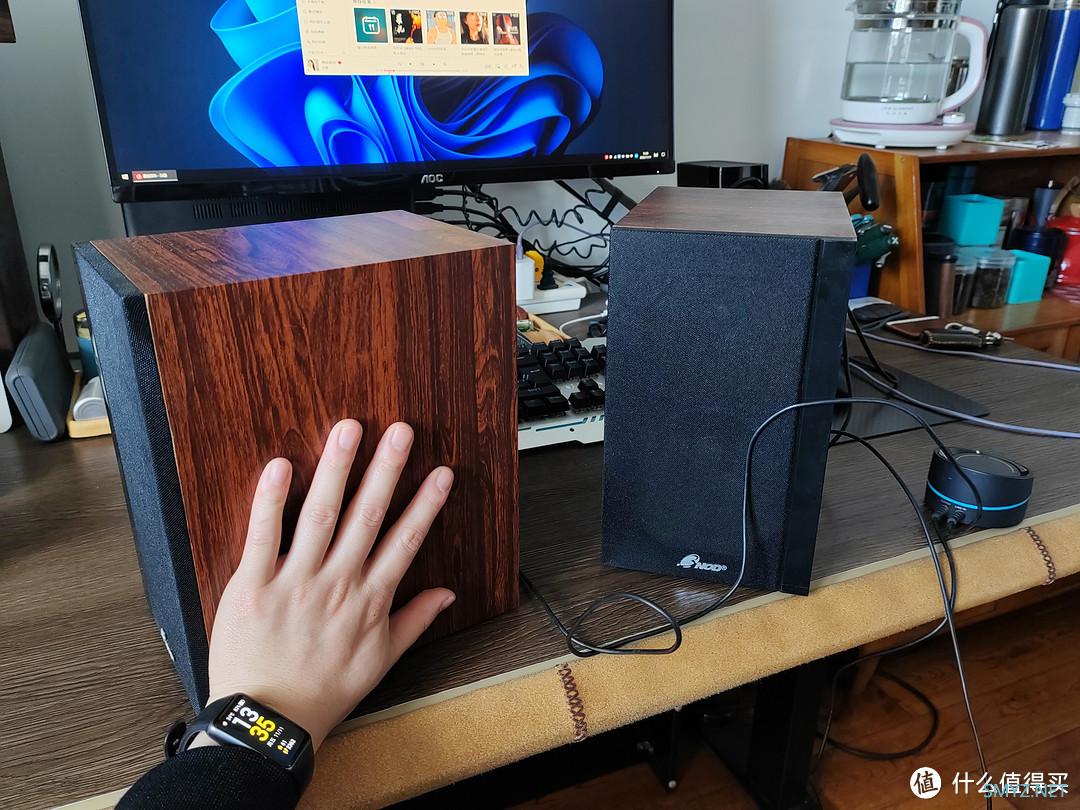

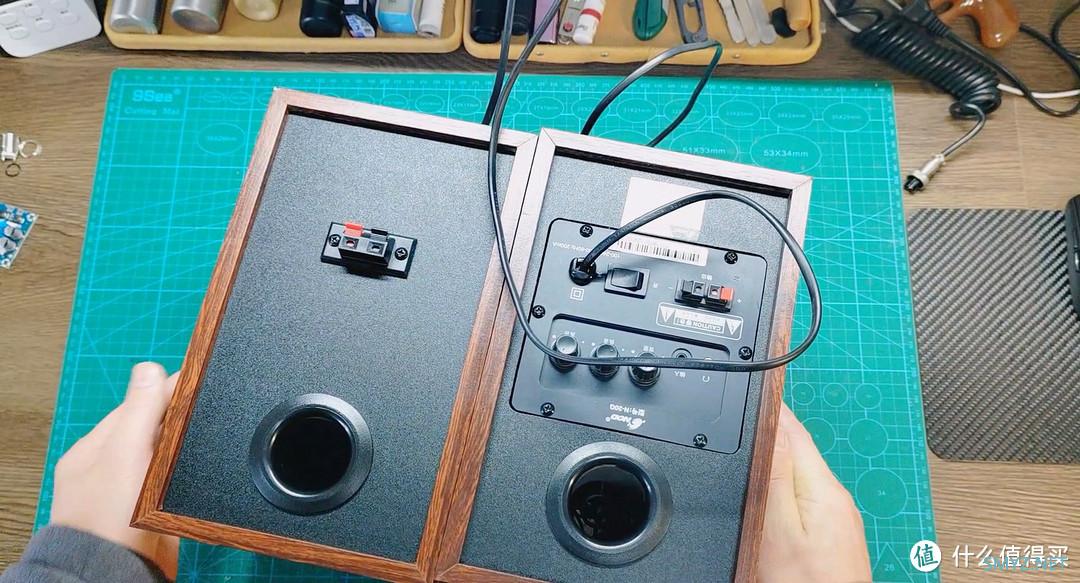

主副音箱，还是副音箱后背简洁，适合改装

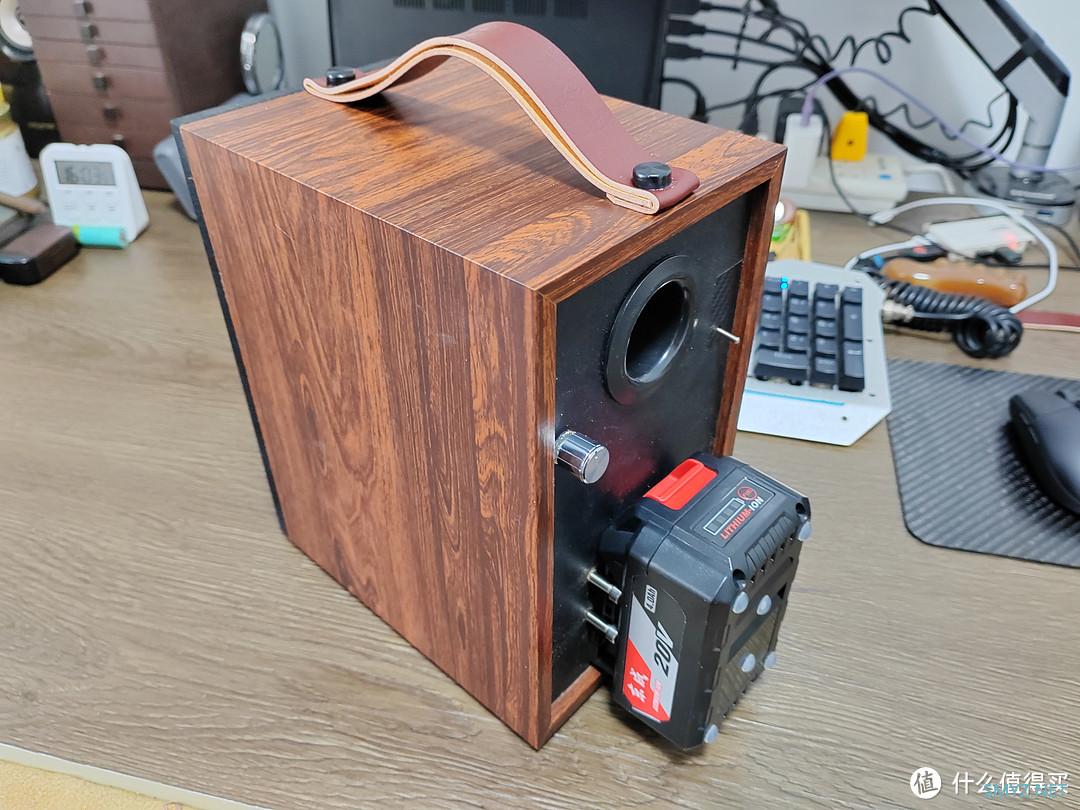

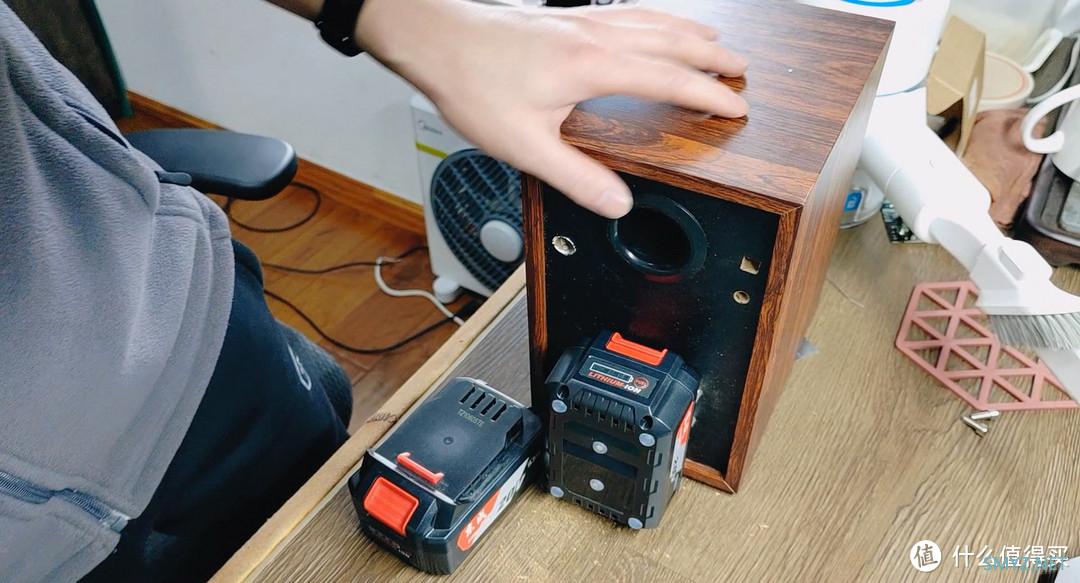

先欣赏两张成品图吧，有兴趣的继续往后看看呗
家里这么多东成的电池总算有了用武之地
走过的弯路

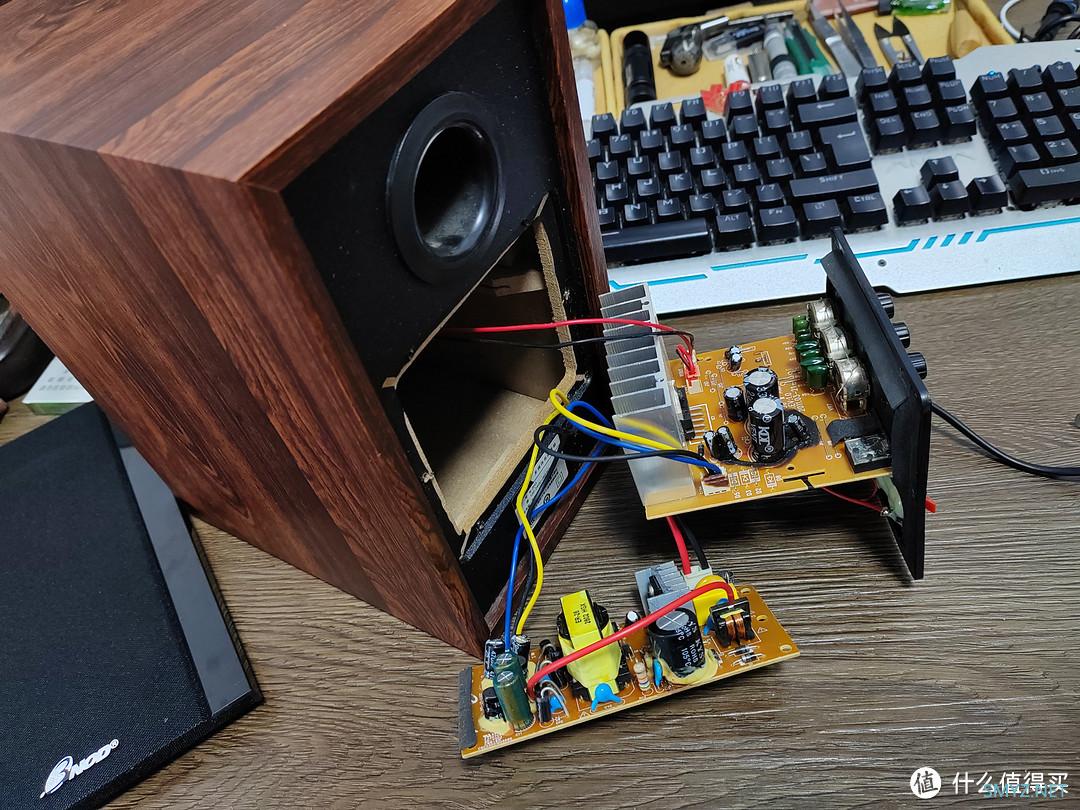

主音箱集成了电源和功放，家里反正还有直接连接3.5mm的绿联蓝牙音频接收器，这次就不动这个了
改装方向是一台可移动的蓝牙音响，电源使用外置可更换的，用上了20v，4.0ah的东成锂电

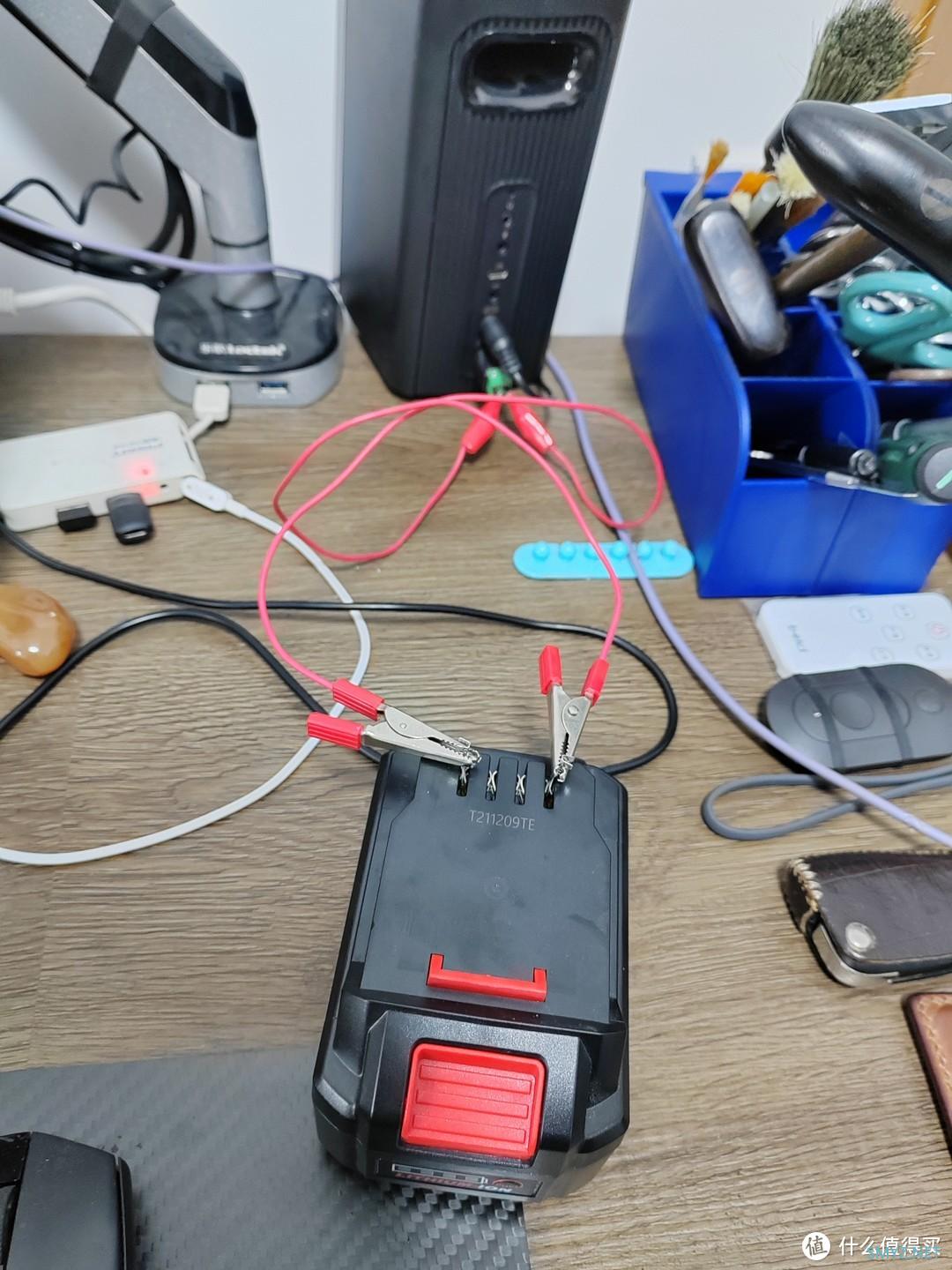

首先用正在服役的创新T60音响测试了下锂电供电的可行性，确认没问题，开搞
弯路一

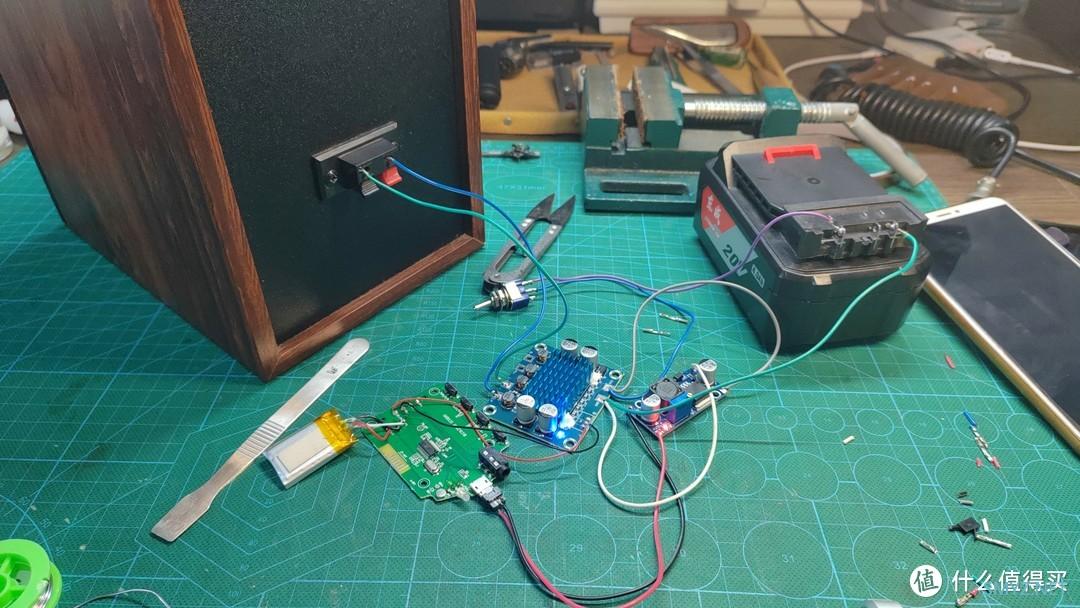

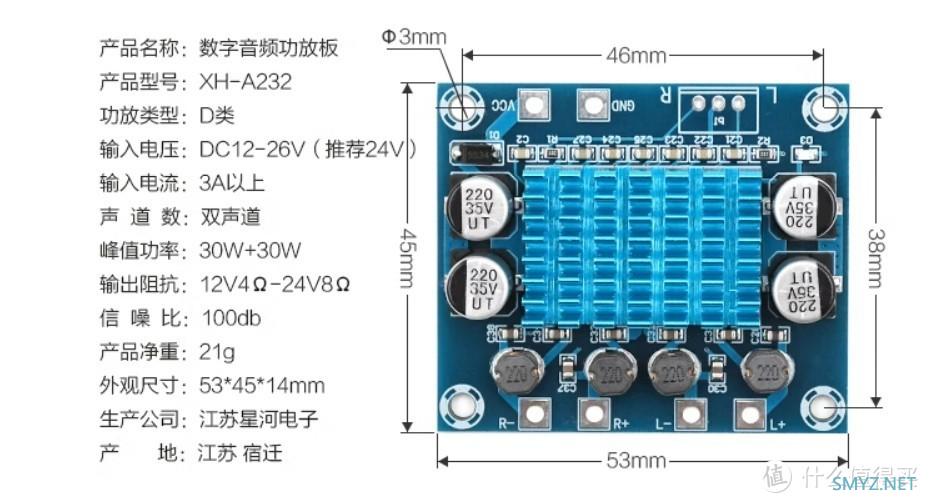

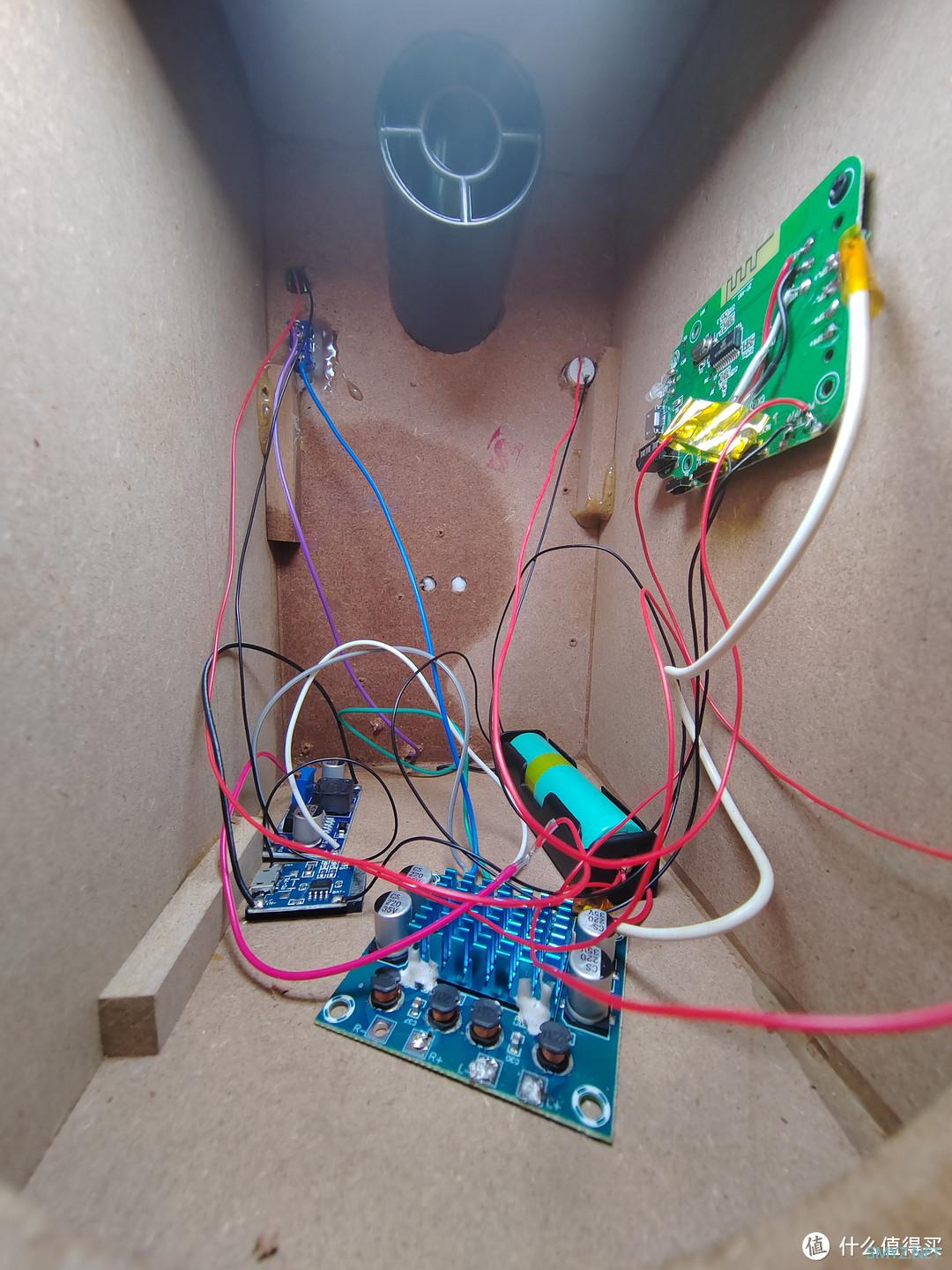

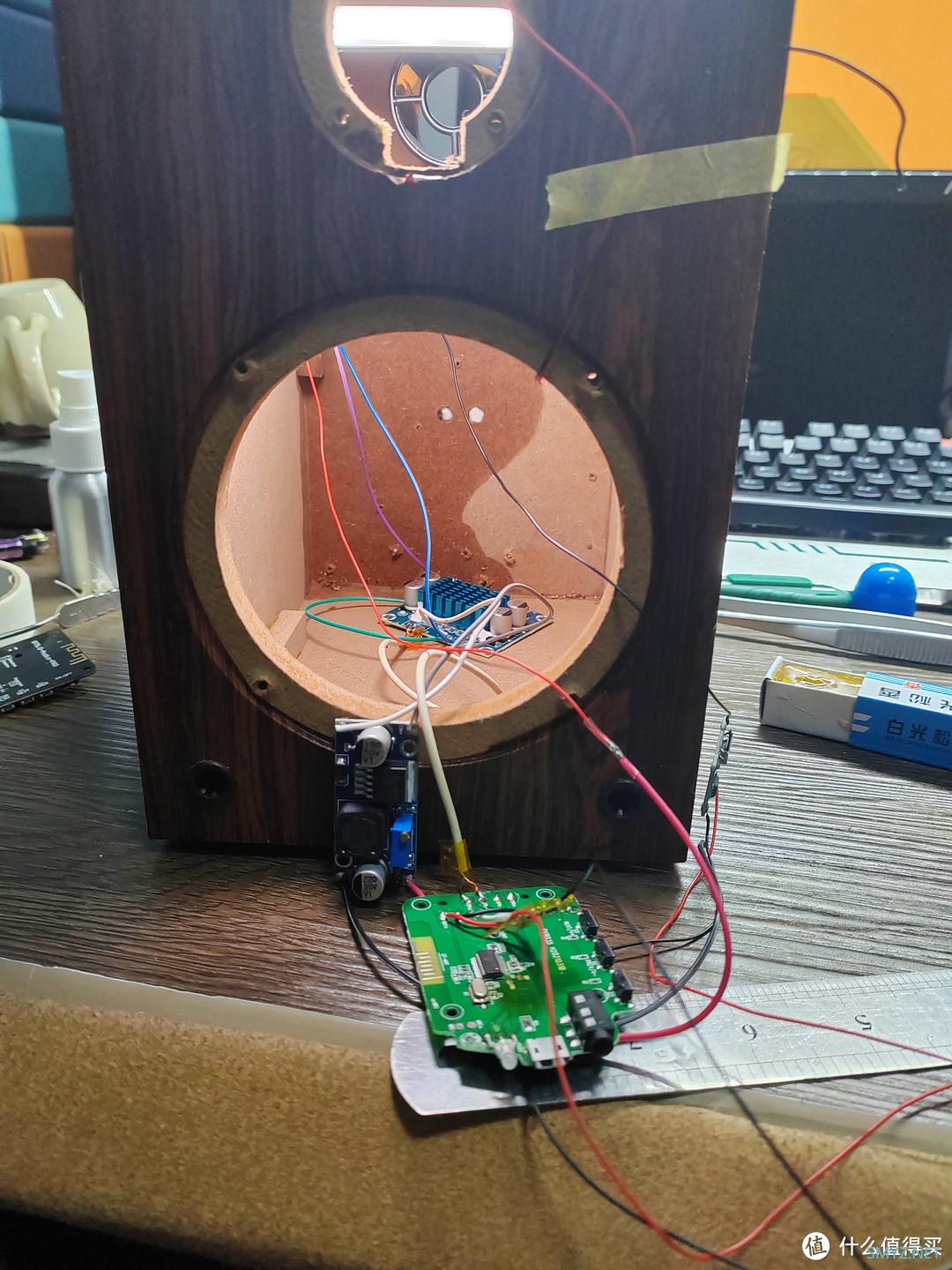

坑1：从一个很垃圾的头戴式蓝牙耳机拆了个板子下来，就是下图绿色的板，还带了电池坑2：中交有散热块的板子是网上4块多买的垃圾功放板
坑3：最右边的是降压模块，20v降压到5v给蓝牙音频板充电
最为一个垃圾佬，感觉就花了几块钱改个蓝牙音响出来还是很有成就感的，测试成功，准备装机
嫌弃原来的电池不够大，还换了个18650，结果往里塞完之后没播放多久蓝牙音频板烧了
判断是充电模块烧了，供电可能也不行了，不出声了，心烦

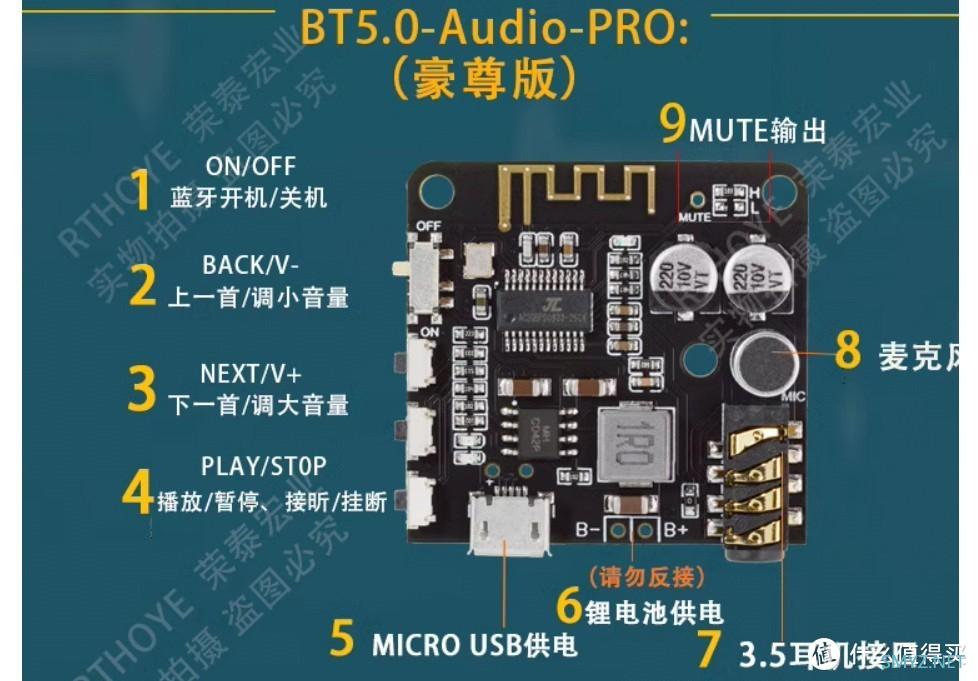

于是...又翻出之前买的一块蓝牙音频板，不到10块钱，这次这个板子最为音频输出就没问题了
弯路二

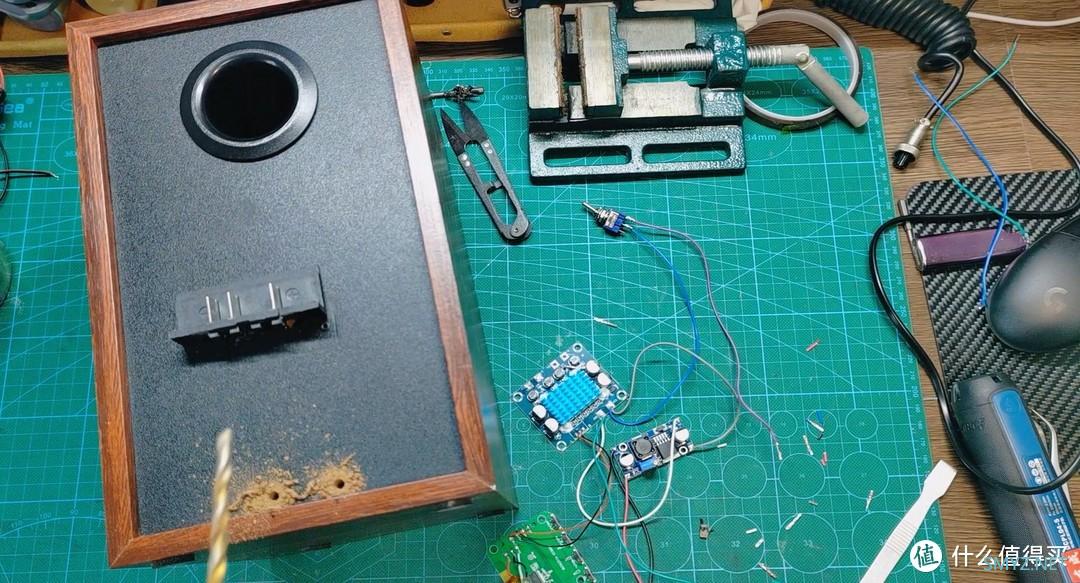

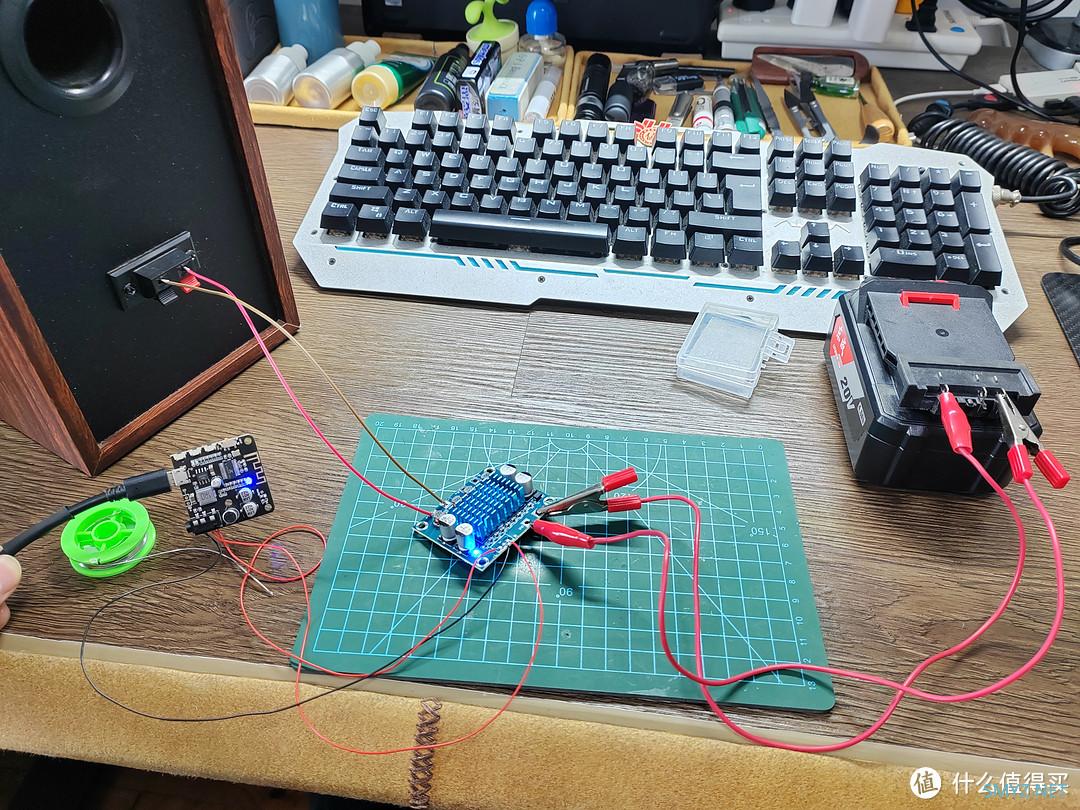

先测试，音频板使用5V电源供电，功放板用20v供电，仍旧是一切OK

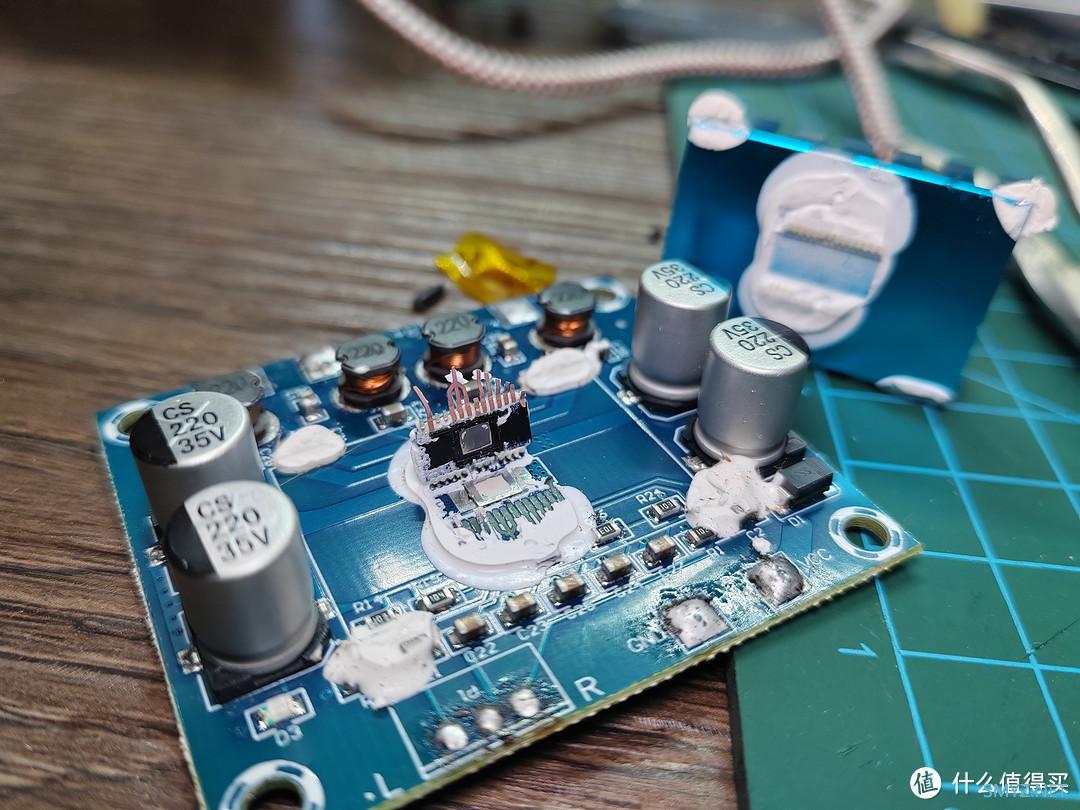

然后然后......又是塞进箱子里放了一会儿音乐又不出声了，找了半天原因，垃圾功放板烧了啊，撬了拉倒
不翻车方案

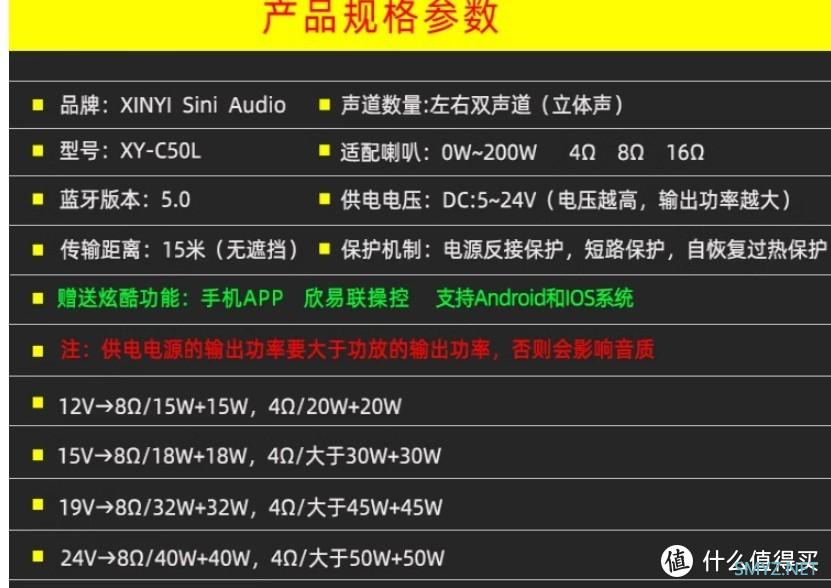

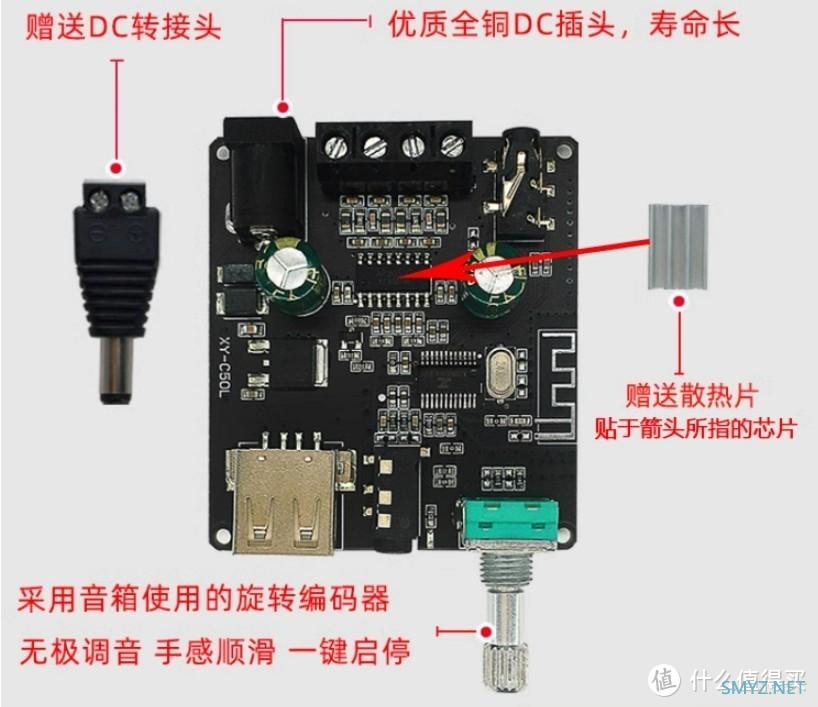

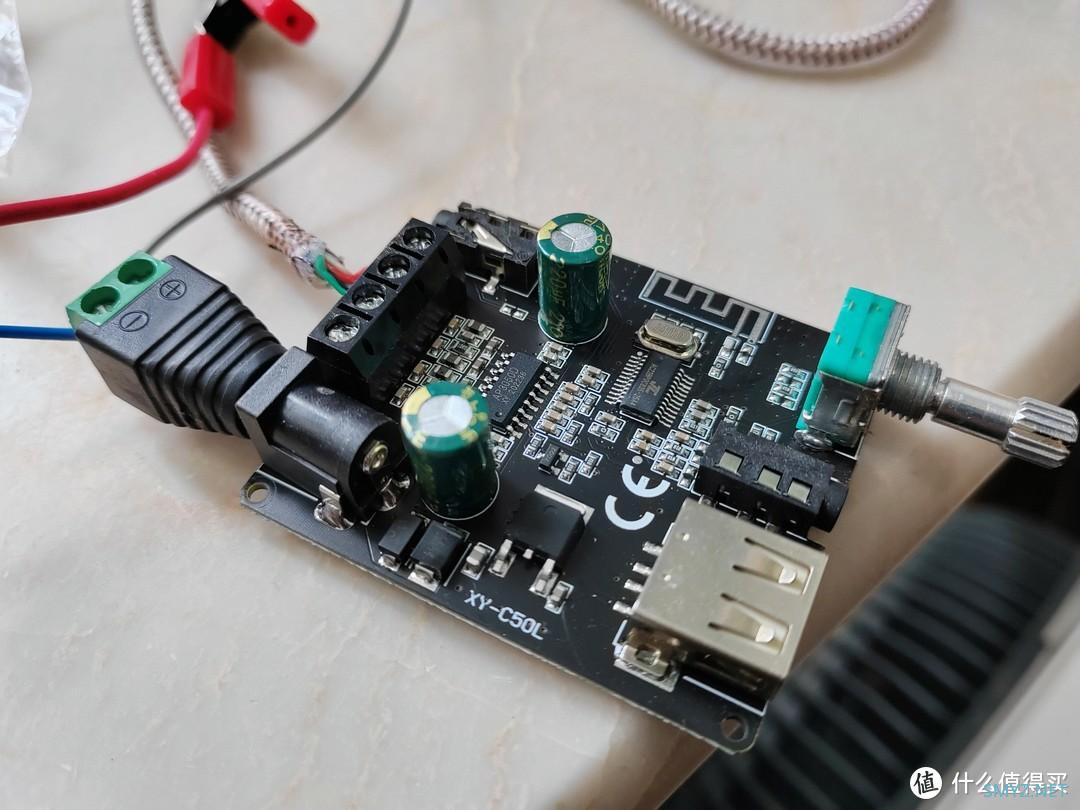

最后还得是花钱的方案比较香啊，下单下单该模块的音频输入方式很多，3.5mm，usb，蓝牙，用于这次改装有点大才小用了，只用到蓝牙这一个输入模式，声道也只用到一个，浪费浪费

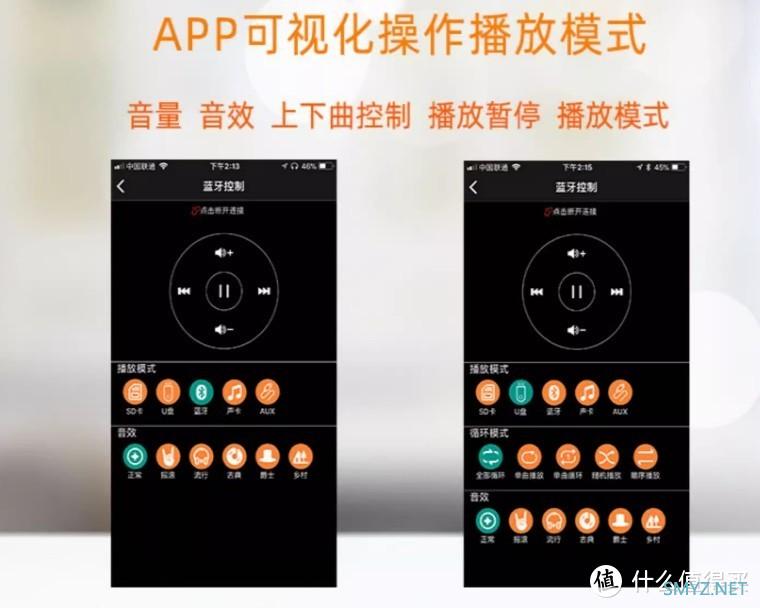

易欣联的板子，还有app可以下载最声音进行简单的调音

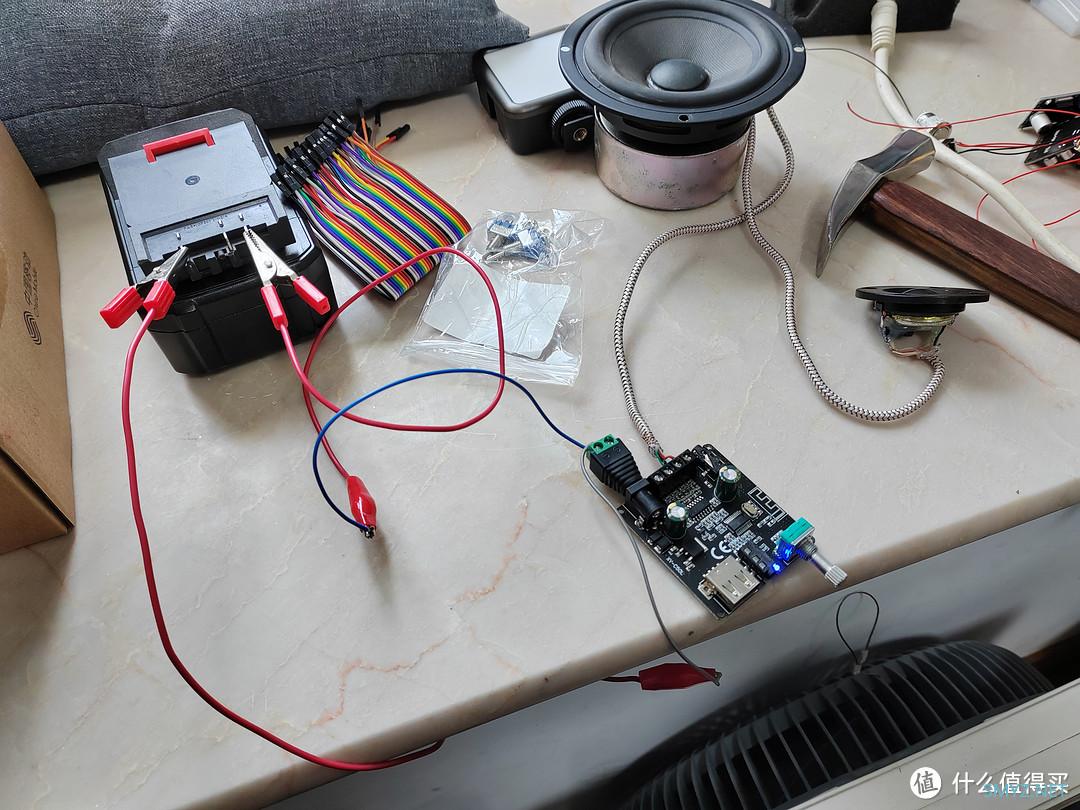

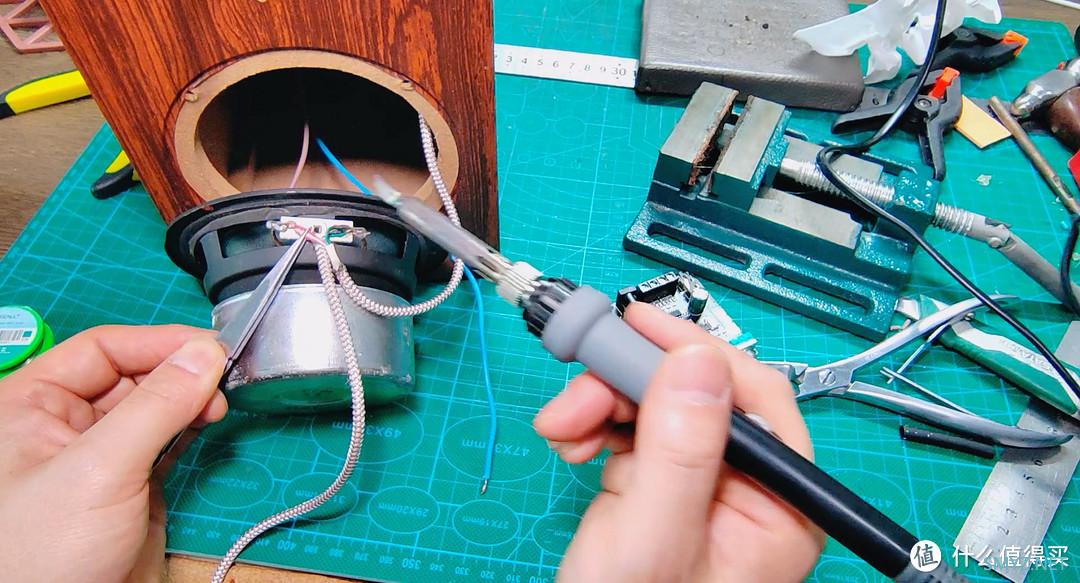

这次就没有杂七杂八的线了，单纯连接电源和音频线就行，测试没有问题，希望装机后一切平安吧
特地买的侧面旋钮的，不用飞线编码器使用了
下面就简单回顾一下改造的大概过程吧

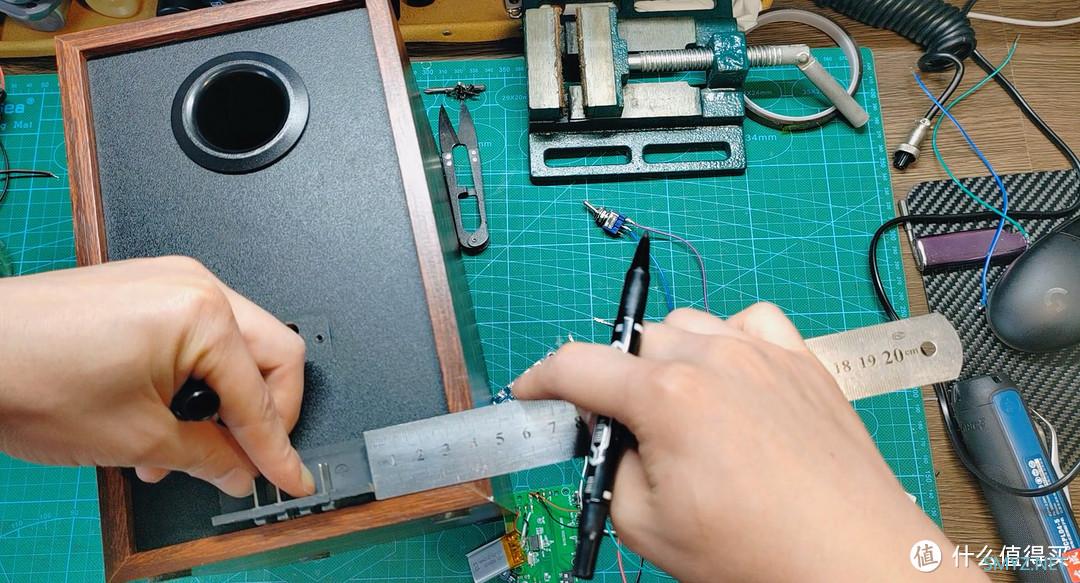

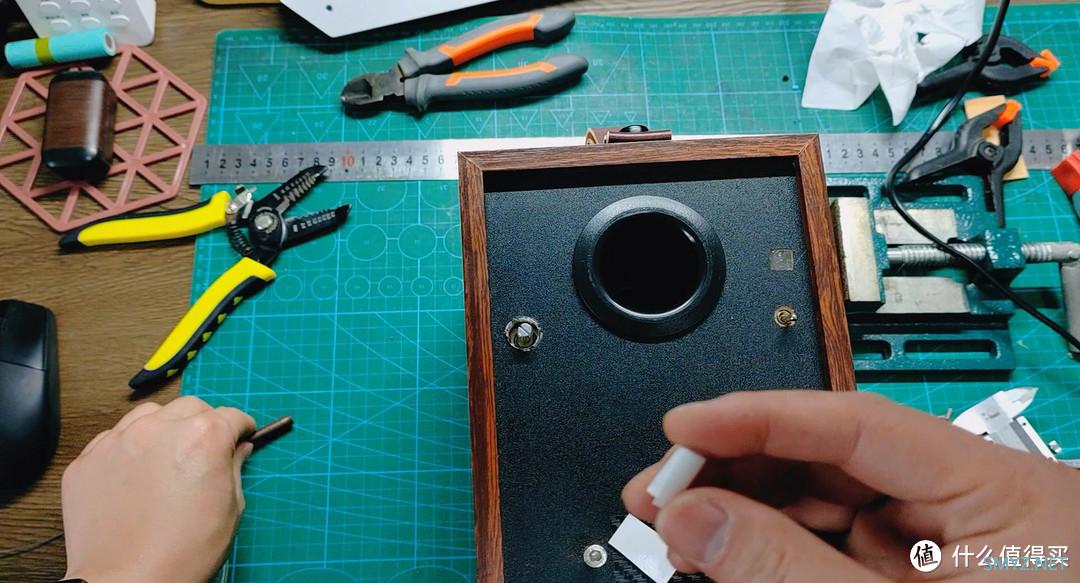

强迫症的精确居中

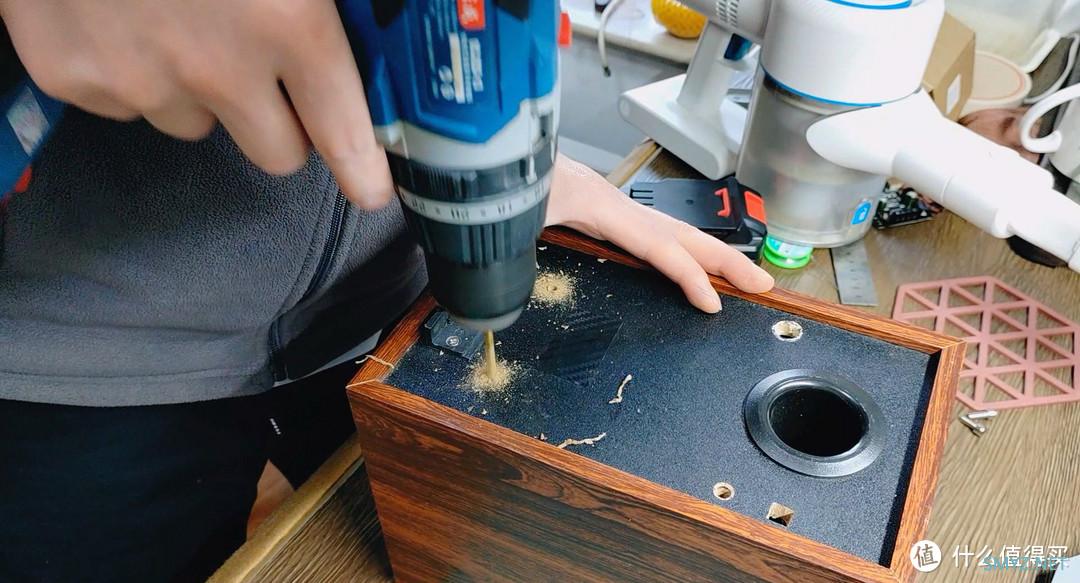

两个走电源线的洞
左边的音量旋钮的洞，右边是钮子开关的

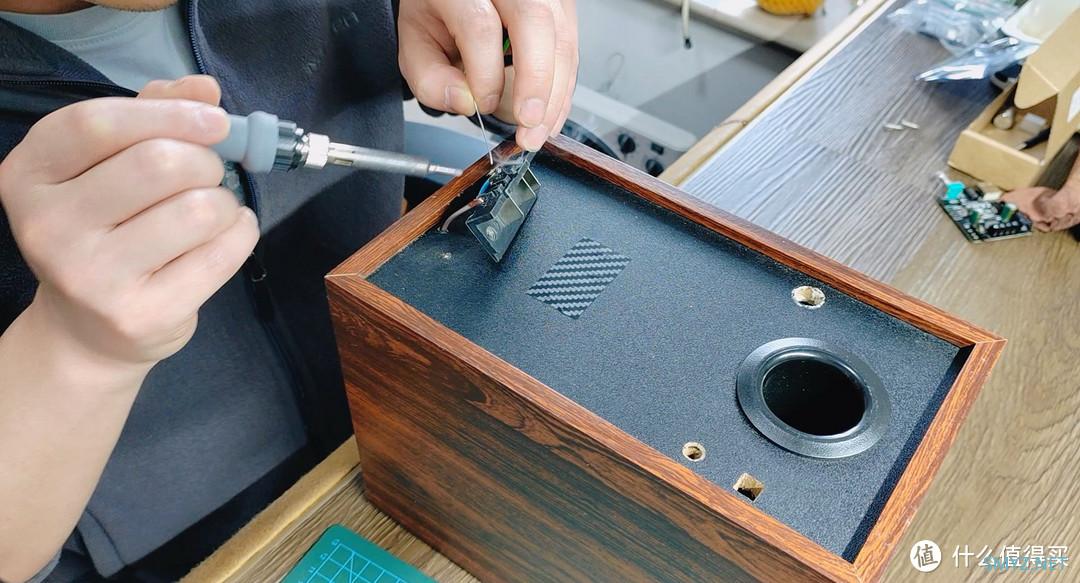

取电座焊接

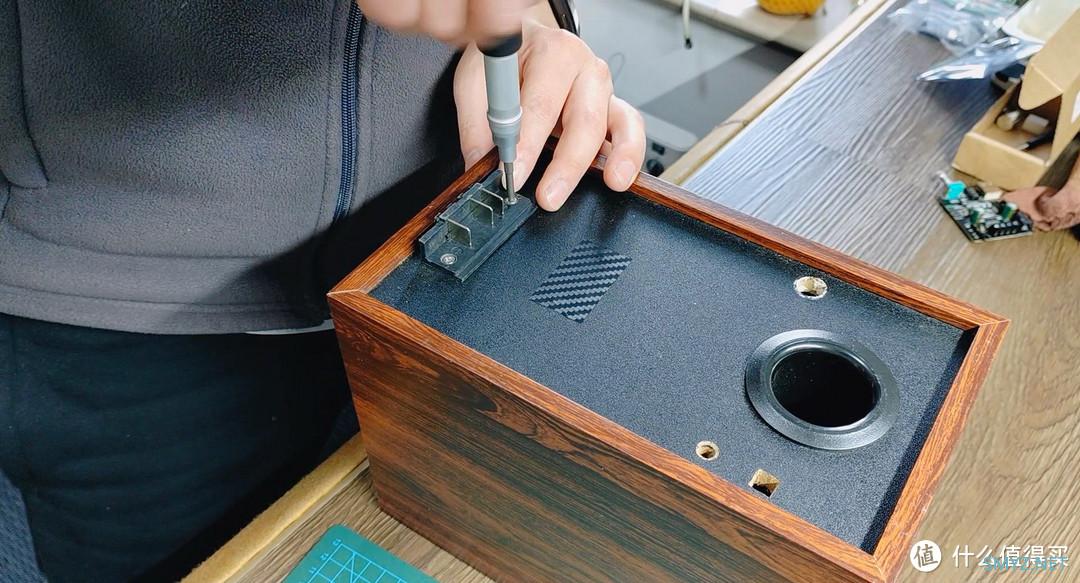

自攻螺丝固定

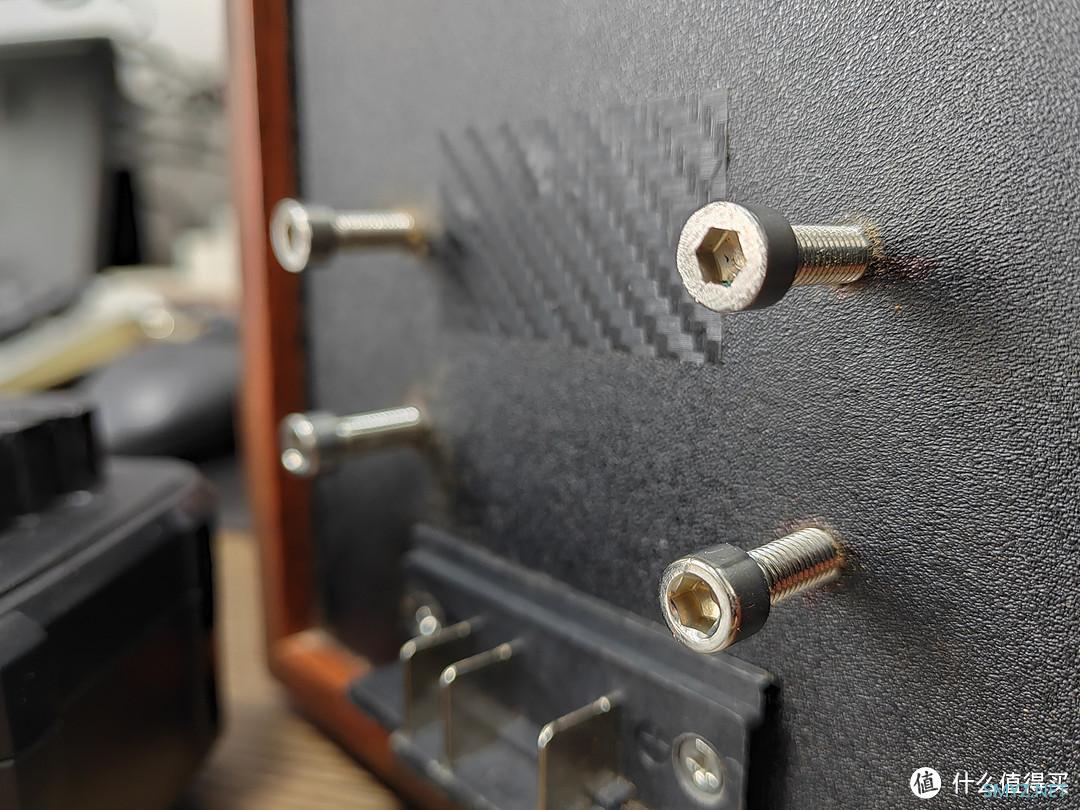

下面是电池的固定柱了
不是买不起适配东成电池的转接座，咱就是玩儿

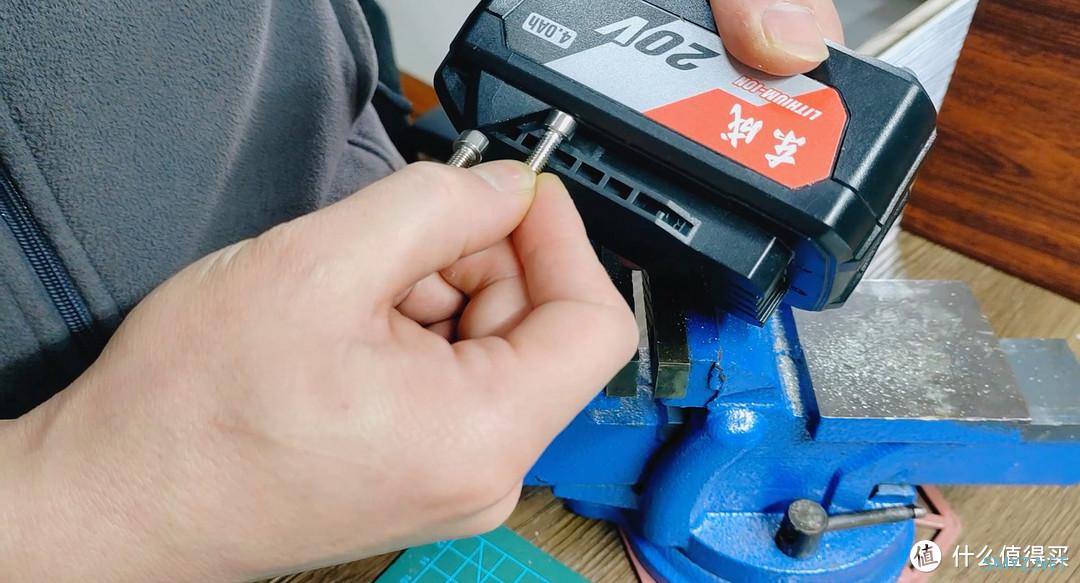

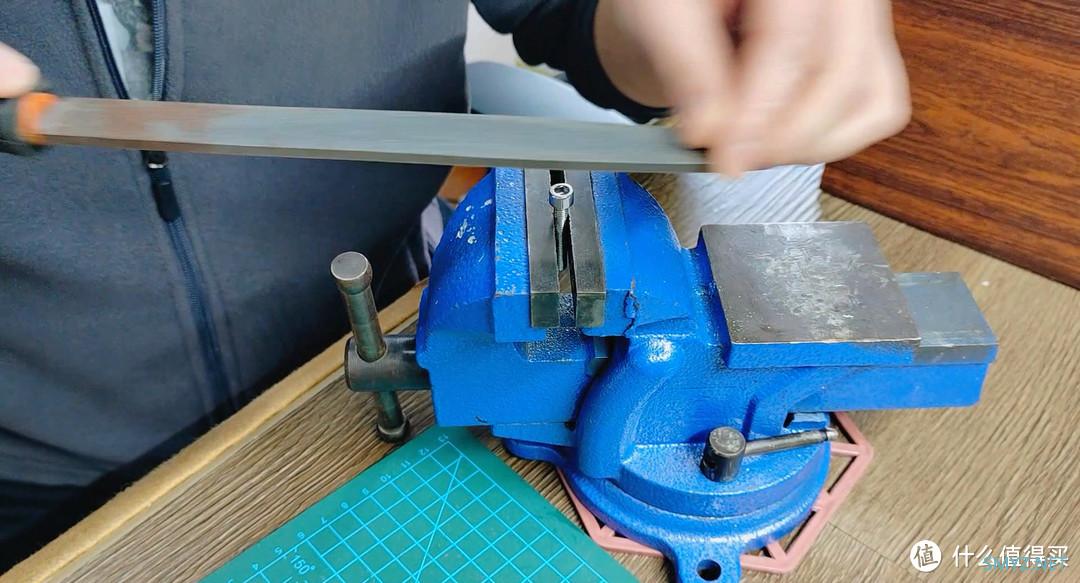

锂电上的槽是两段式的，其中宽的一段非常适配我的螺丝帽，为了适配窄的一段就需要把螺丝帽锉掉一点了，作为一个自封的“八级钳工”，这点活根本不是事儿
看，完美

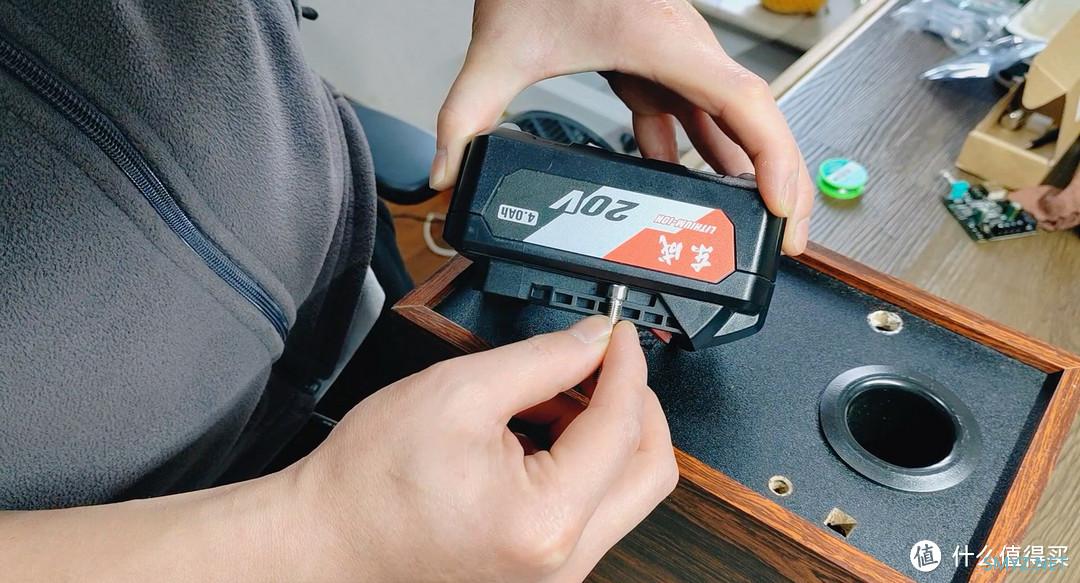

电池塞入取电座，横平竖直确定位置

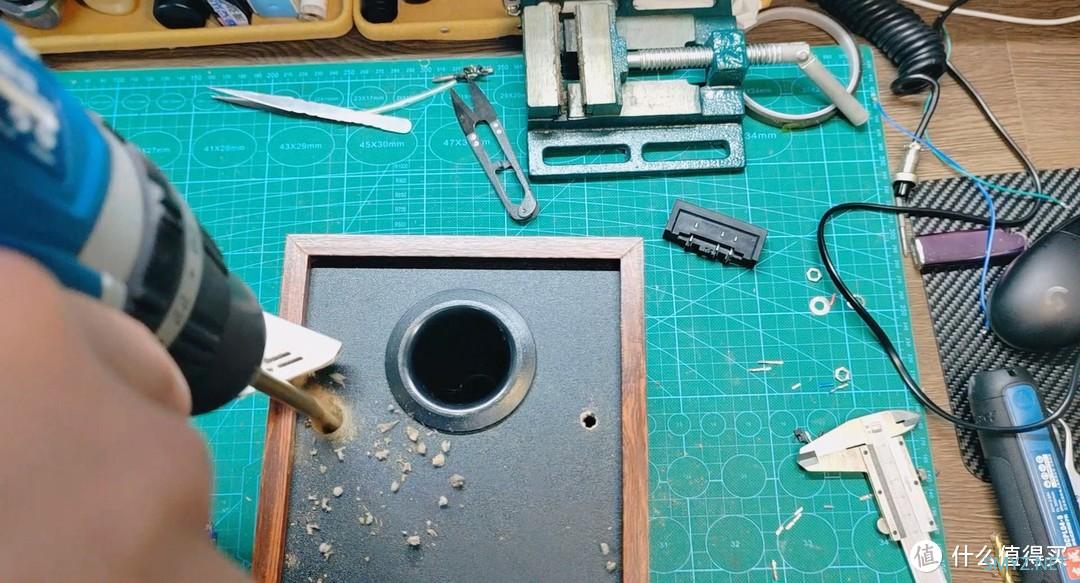

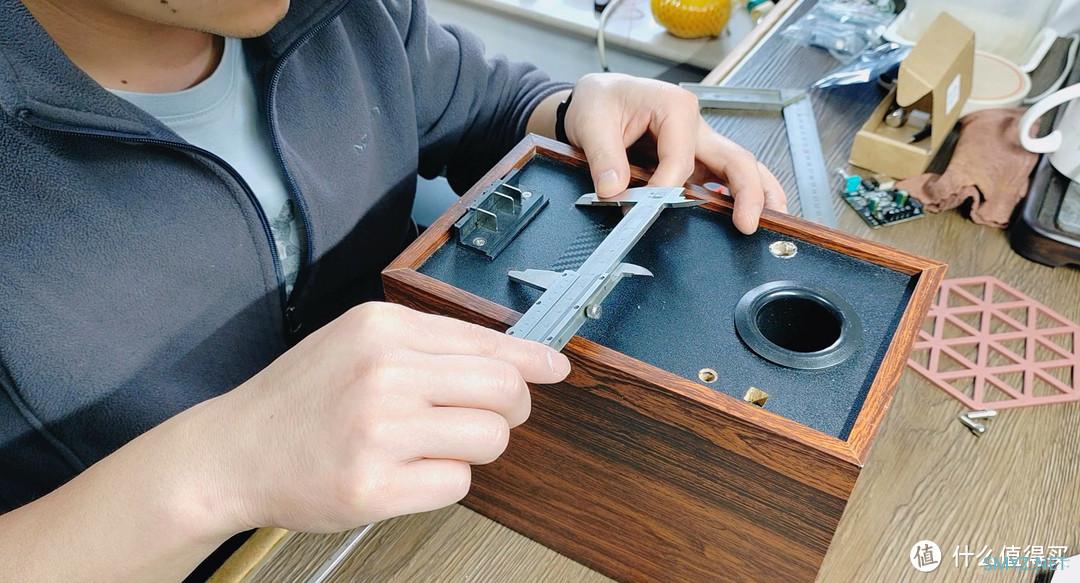

这次打孔就需要非常精准的位置了，必须上卡尺了
确保钻孔时的位置不偏移，需要先用中心冲定位，再用小于2mm的钻头钻定位孔，最后用略小于螺丝直径的钻头钻到位

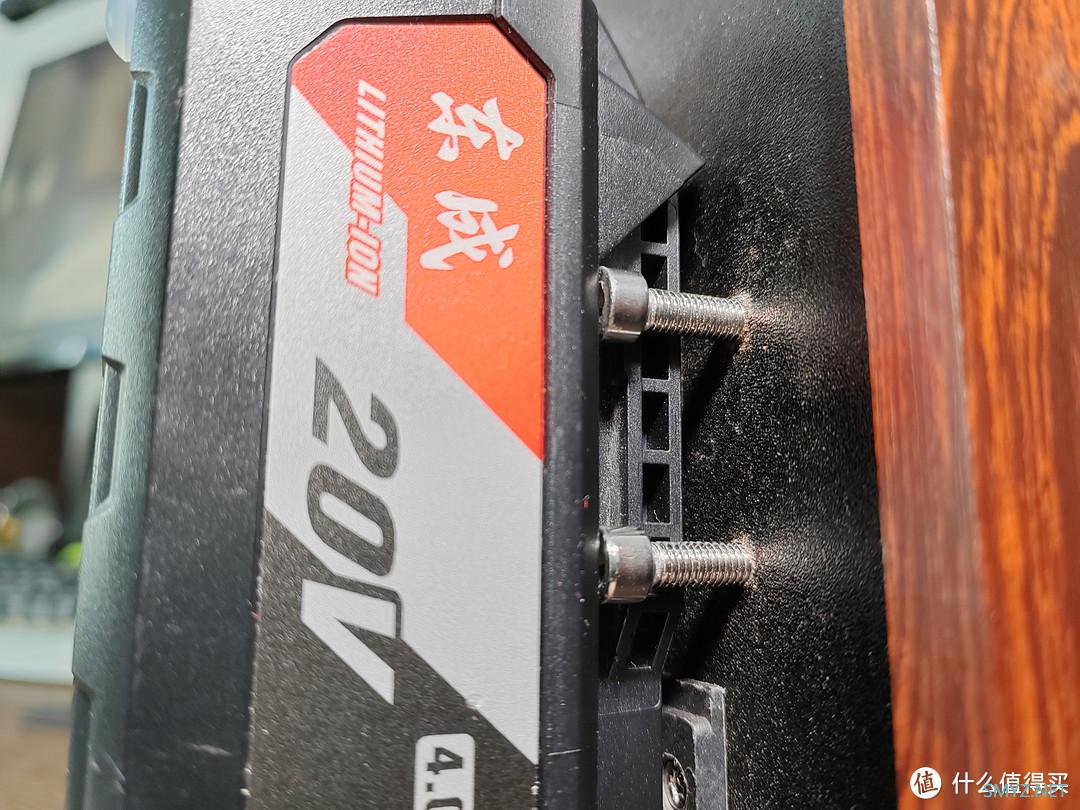

其实使用两个螺丝已经足够固定电池了
但是强迫症还是督促我完成了剩余的两个螺丝，毕竟锉都锉完了不是么

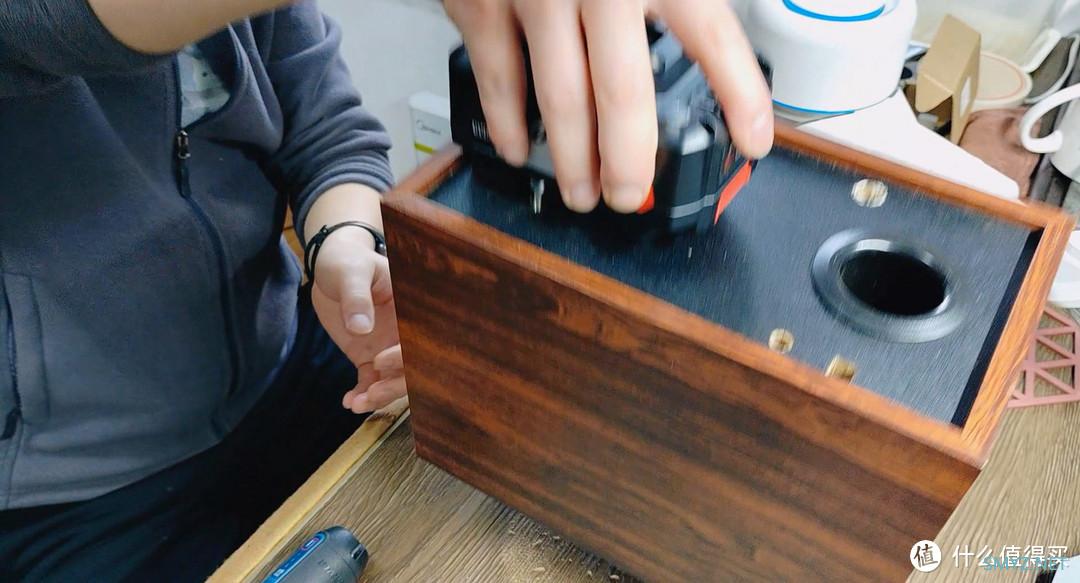

几块电池替换试试，也是没有任何毛病的

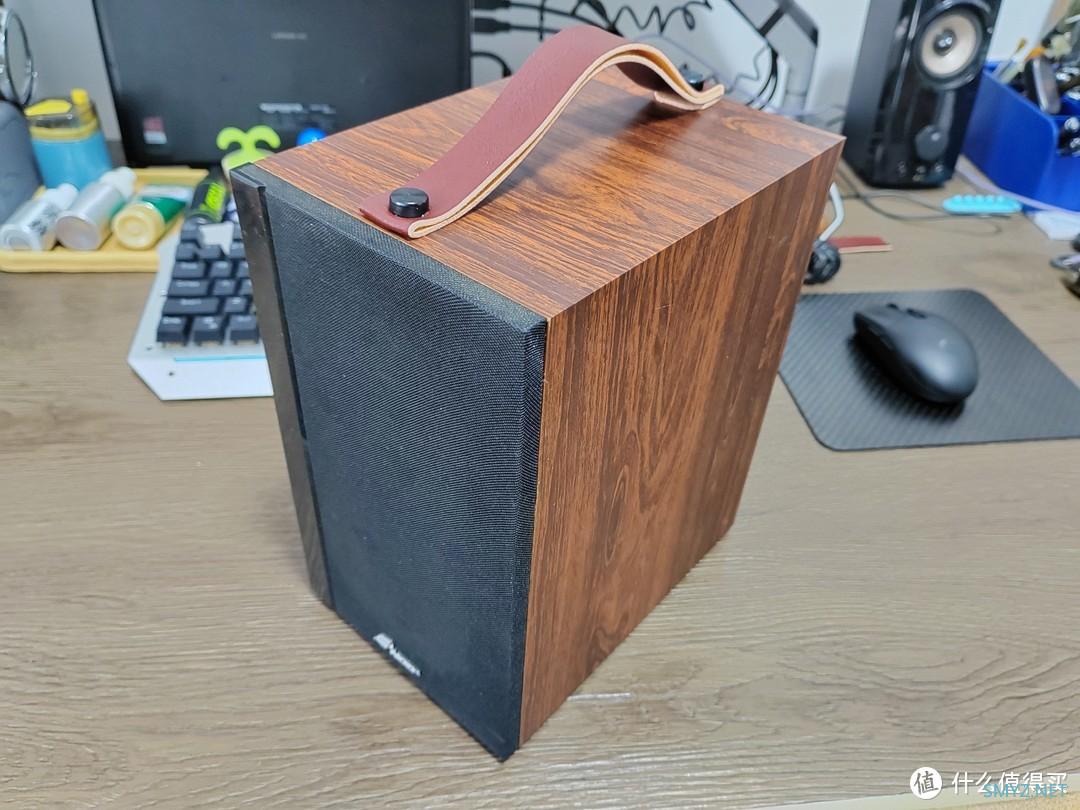

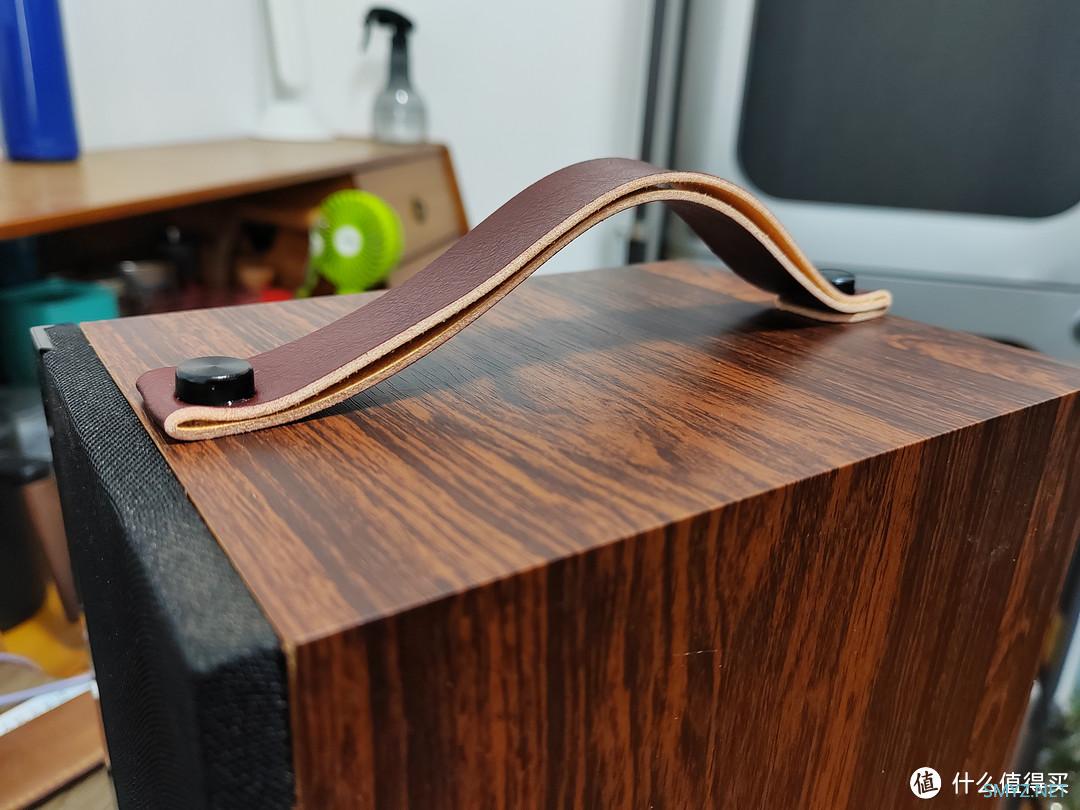

随便找了块皮，给音响做个提手，虽然好像这个步骤有点乱，哈哈哈.....

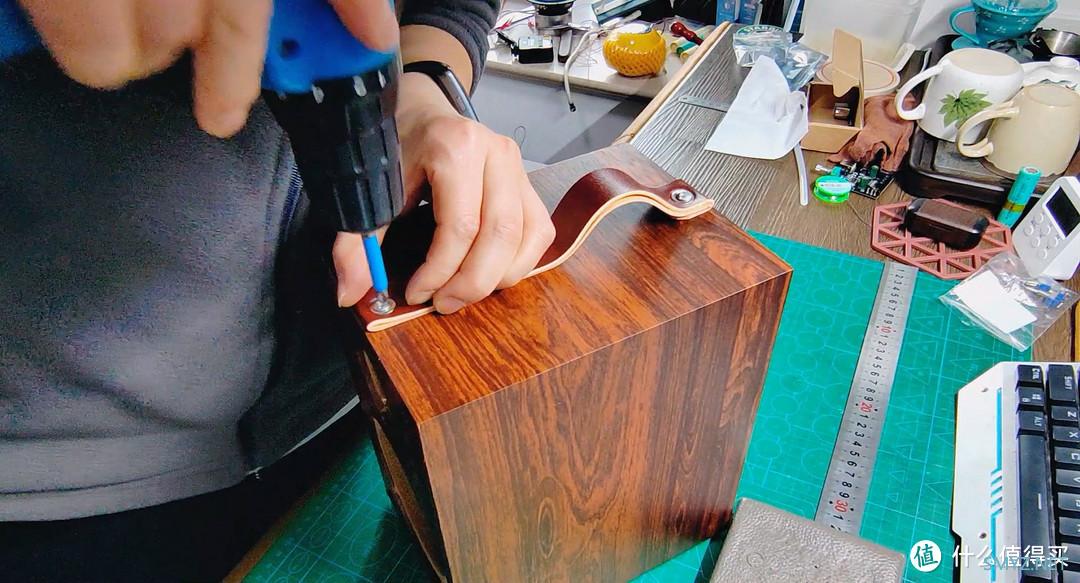

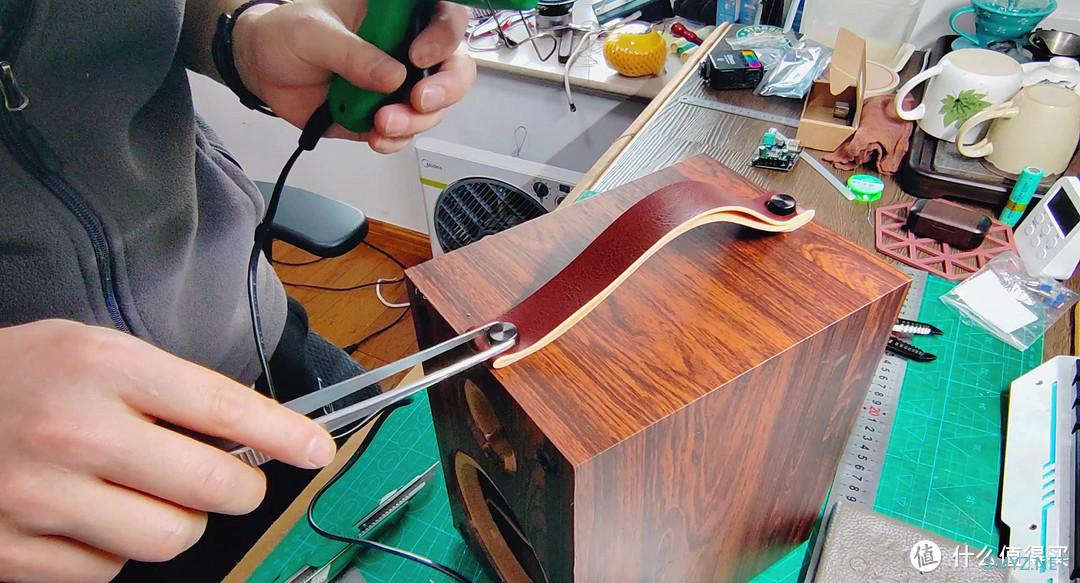

皮有点弹性，为保证一定强度，对折后固定，使用的是盘头自攻螺丝

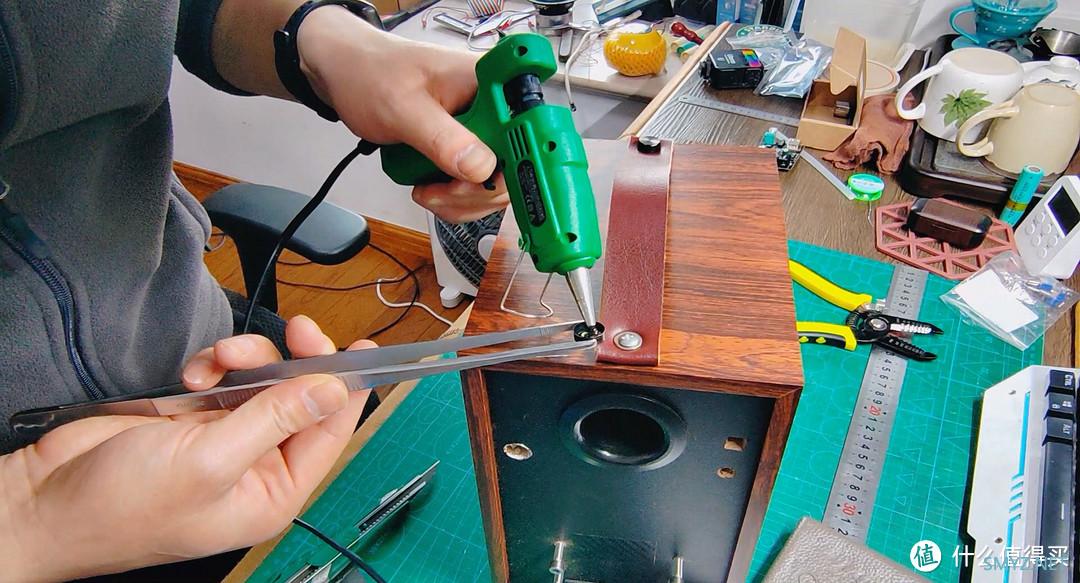

最后找了两个螺丝装饰盖，用热熔胶固定
相当完美

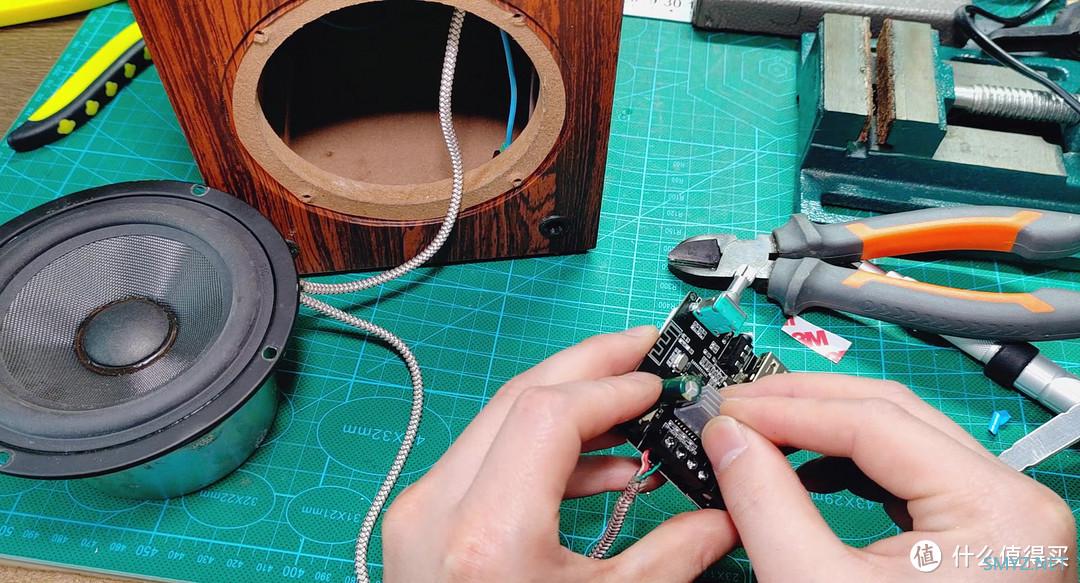

找了条废弃的数据线最为音频线
蓝牙音频板上的散热块别忘记，烧了就不划算了
用纸卷一个圆柱遮蔽旋钮，防止被热熔胶粘住

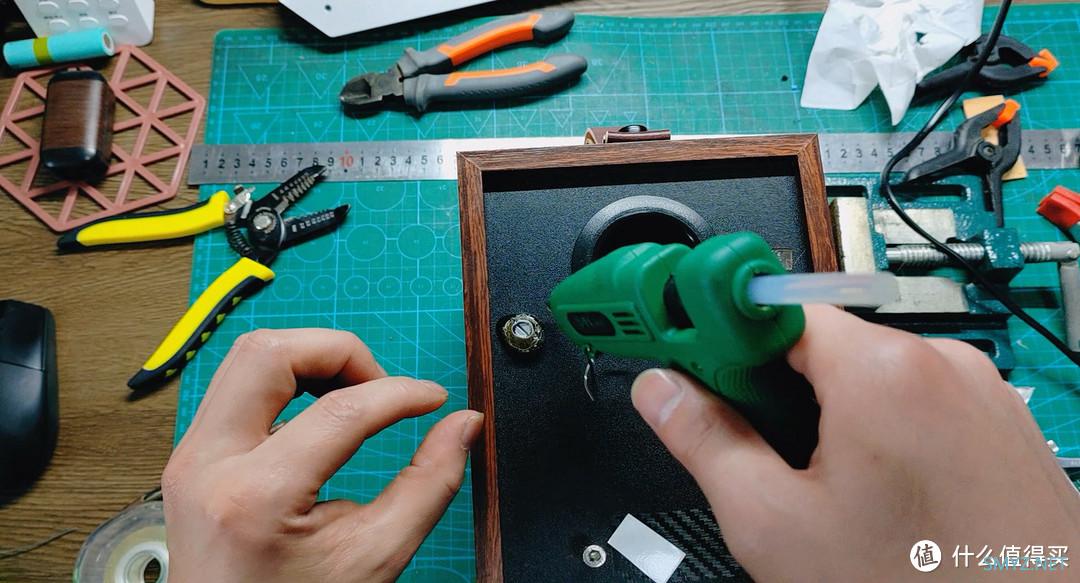

放心填充满热熔胶

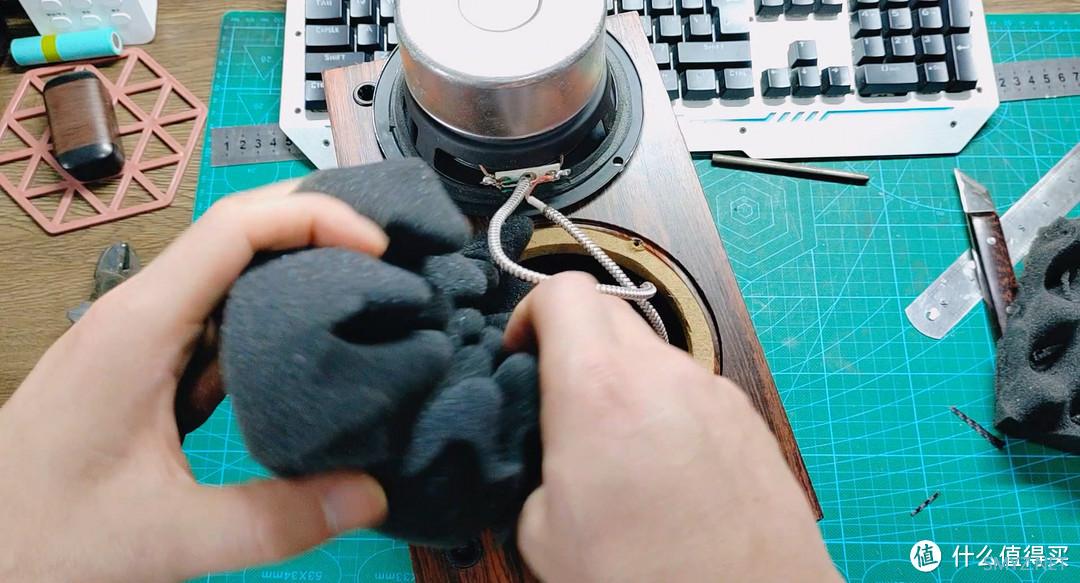

箱体内塞一下废弃的海绵进去
收工
随便看些细节吧

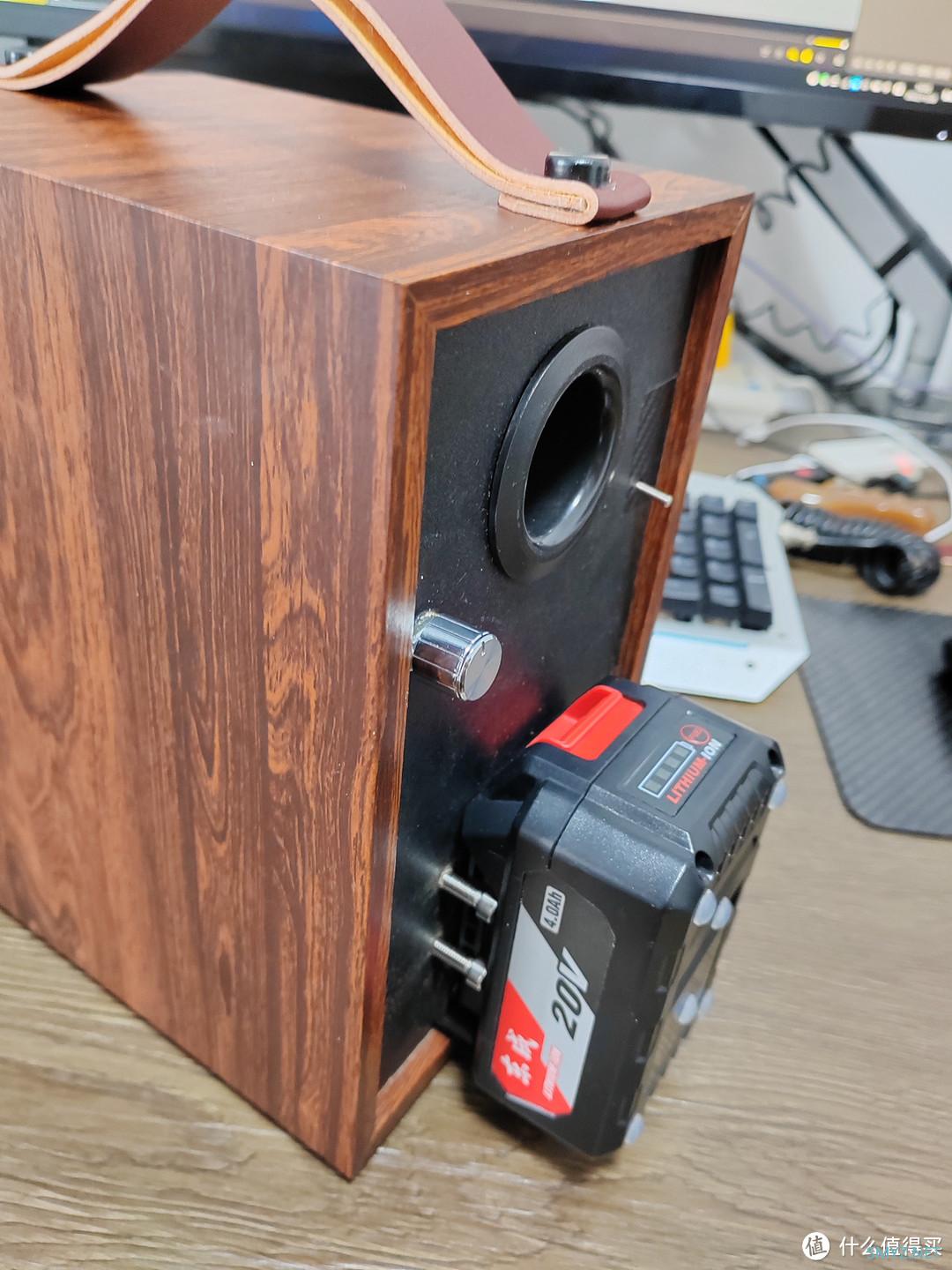

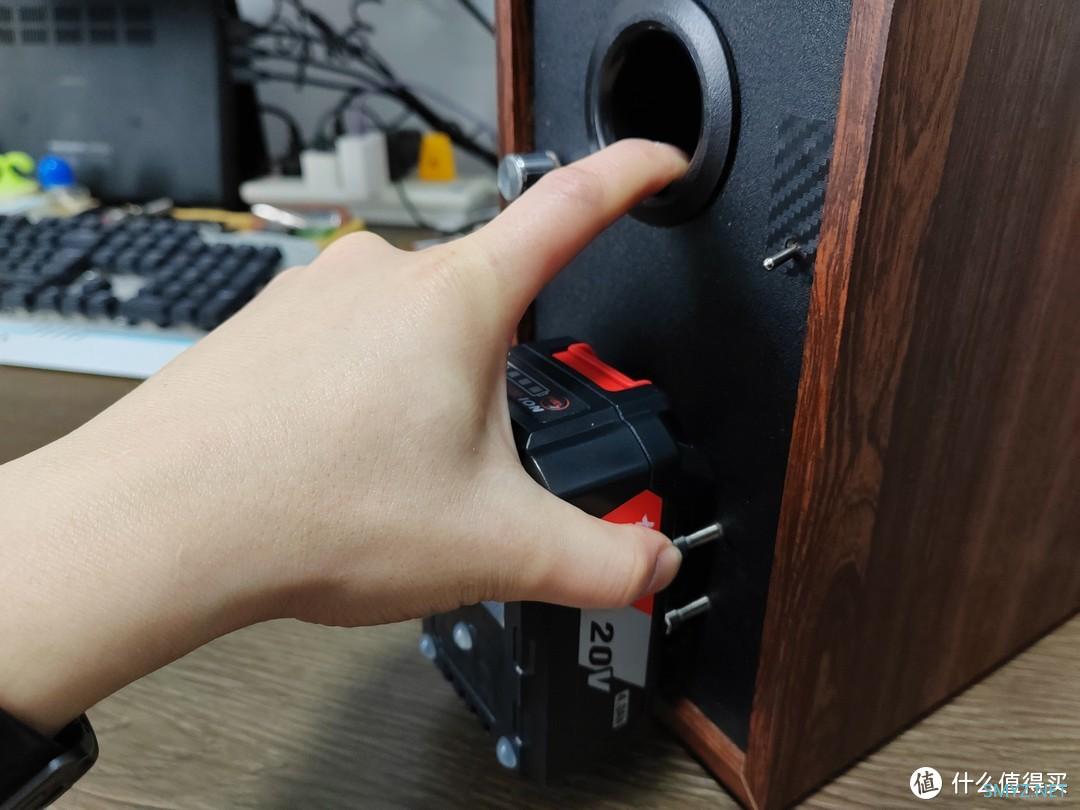

这个姿势，单手也能换电池啦

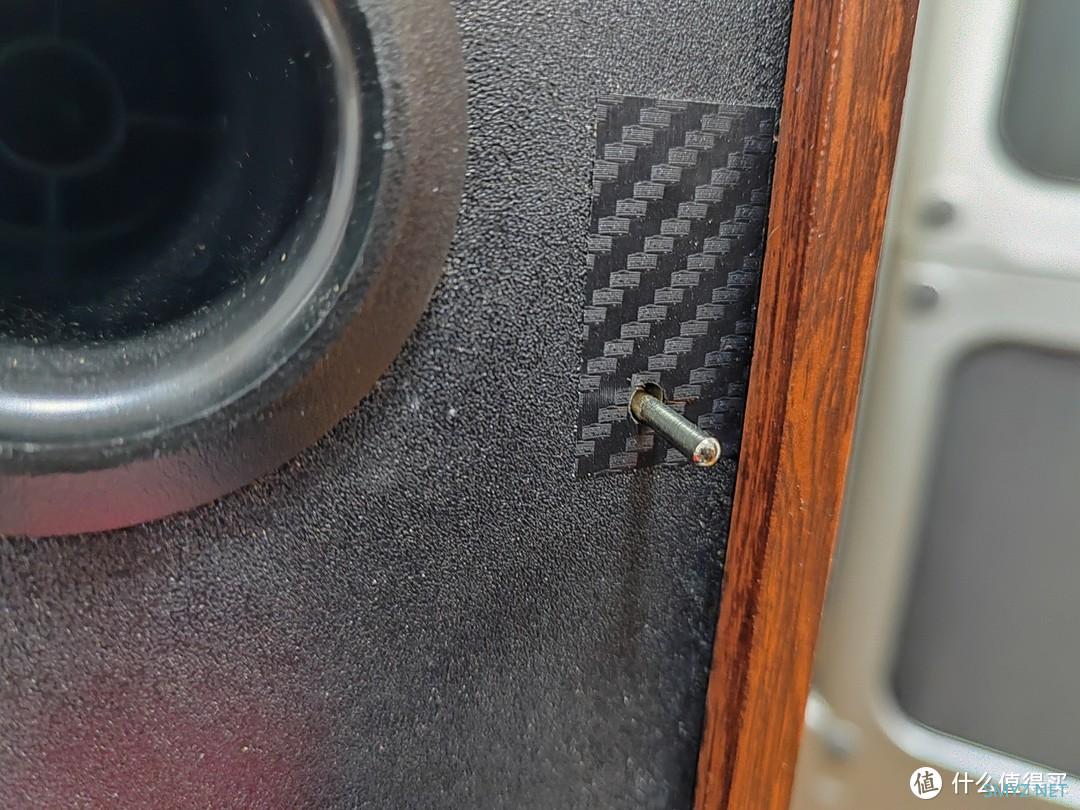

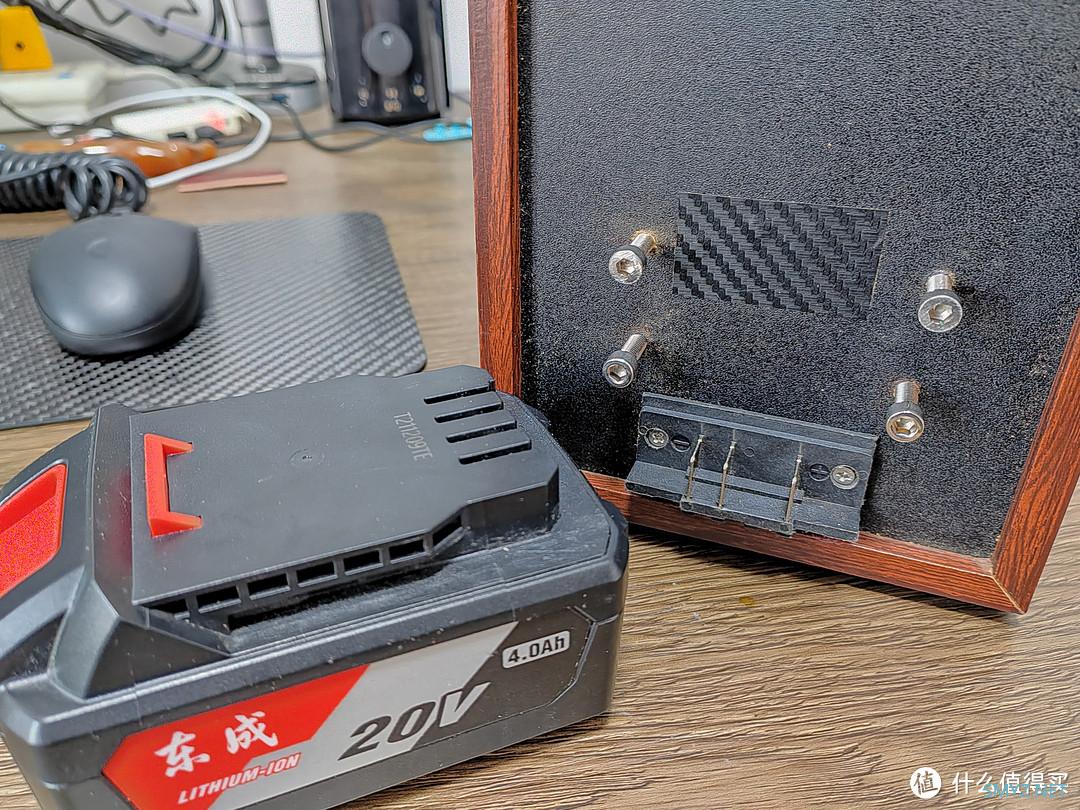

碳纤维贴纸遮蔽的位置是原来副音箱的两个音频接口，用热熔胶填充抹平后遮蔽
螺丝感觉喷个黑色的漆会和谐一点

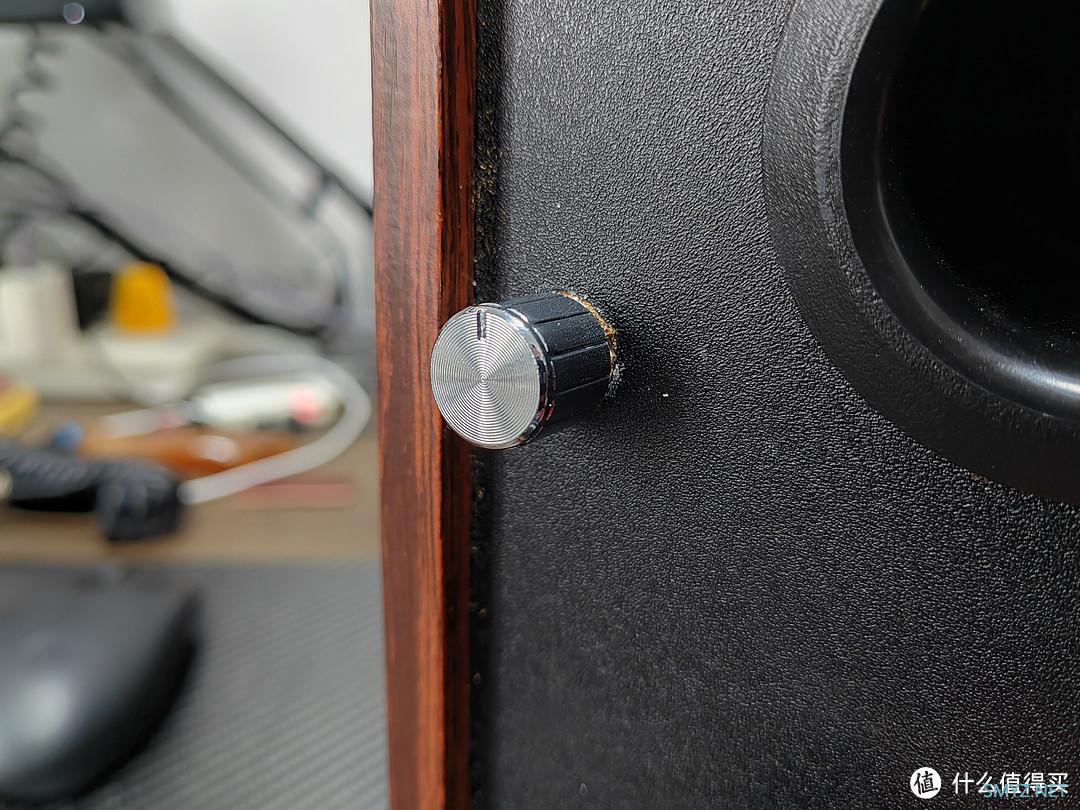

音量无极旋钮，可以短按暂停开始，长按关机，不过我一般都是直接使用钮子开关断开电源
钮子开关的手感真的是没话说，一个字，舒服

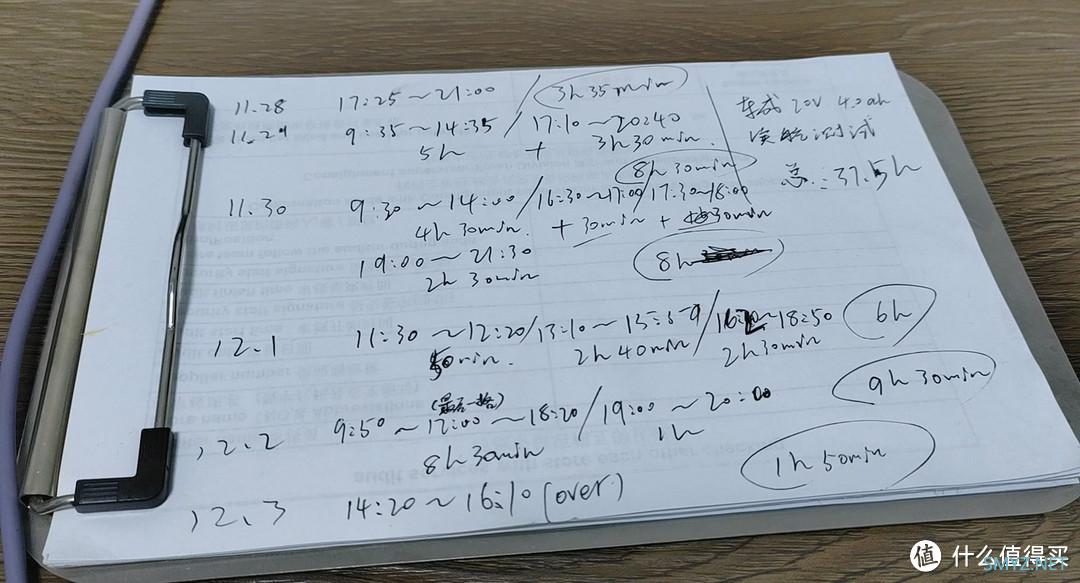

完工后蓝牙连接电脑，50%音量下的续航，唉，这个测试也是废老鼻子劲了
