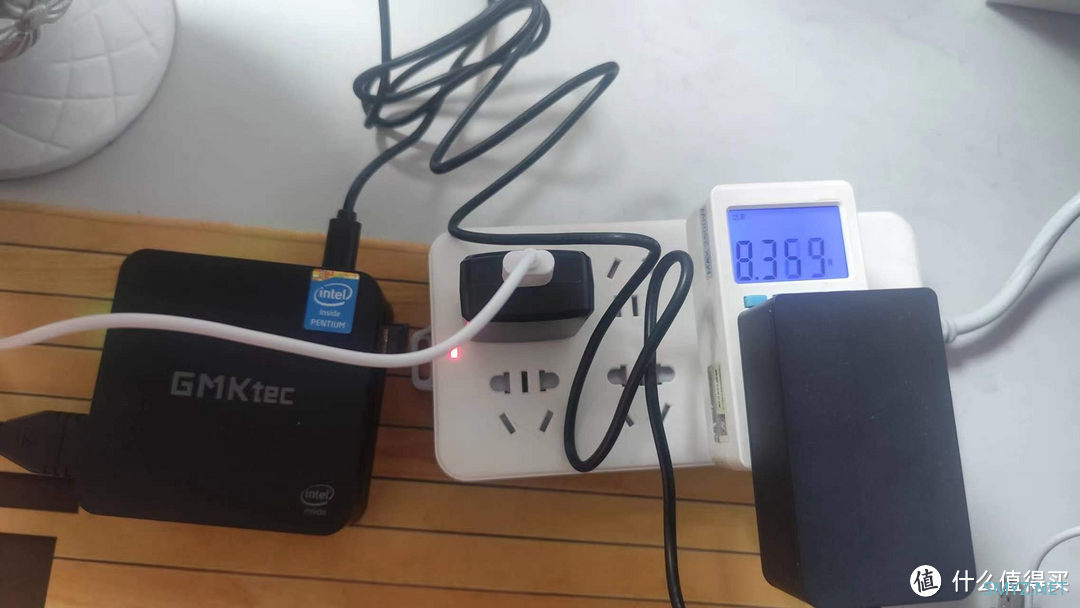

实测7~8W每小时,一天能耗不到0.20度电,按照5毛一度电算,一天仅1毛电费。
GMK极摩客KB7,核心配置N6005+16G+512GB+双千兆网卡+wifi6,适合做NAS、PVE、UNRAID、ESXI、win10win11、Unbuntu、deepin等Linux,可玩可用性还是非常高的。
本文以PVE下部署ALL IN ONE,实现核显直通或者核显硬解码,WIFI实现热点,打造一台 :主路由+WIN11+群辉SA6400+其他(自定义)的家庭核心设备。
一、有兴趣的朋友,可以细看下面的配置和外观介绍,省去自己摸索时间:
出厂系统 :Windows 11 专业版 64位(Version 22H2 / DirectX 12)
CPU:英特尔® 奔腾® 银牌N6005处理器
GPU:英特尔® 超核芯显卡(up to 900MHz)
处理器:英特尔 Pentium(奔腾) Silver N6005 @ 2.00GHz 四核
主板:GMKtec Default string(LPC Controller - 4D87)
显卡:英特尔 UHD Graphics ( 128 MB )
内存:16 GB ( 三星 LPDDR4 3733MHz 16GB )
主硬盘:512GB SSD (512 GB / 固态硬盘)
声卡:CSCTEK USB Audio and HID(CSCTEK USB Audio and HID)
有线网卡(x2): Realtek PCIe GbE Family Controller
无线网卡:英特尔 Wi-Fi 6 AX201 160MHz

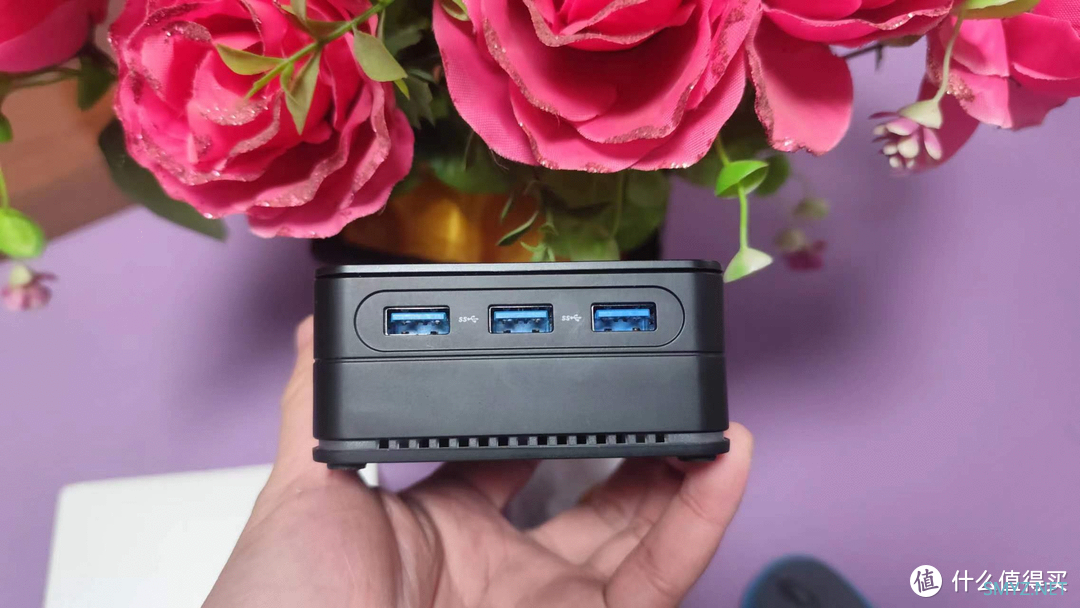

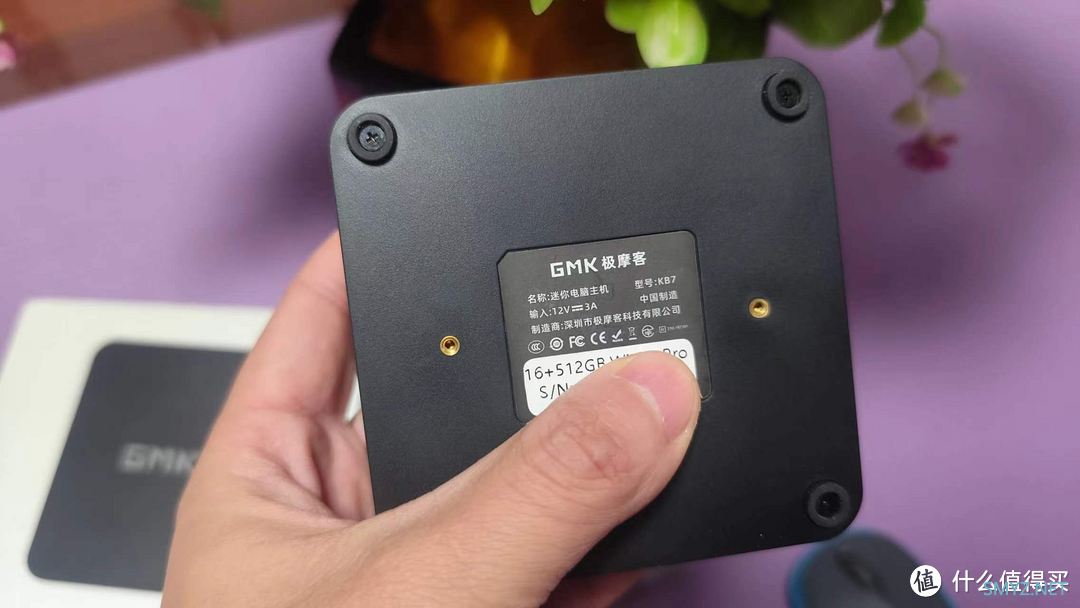

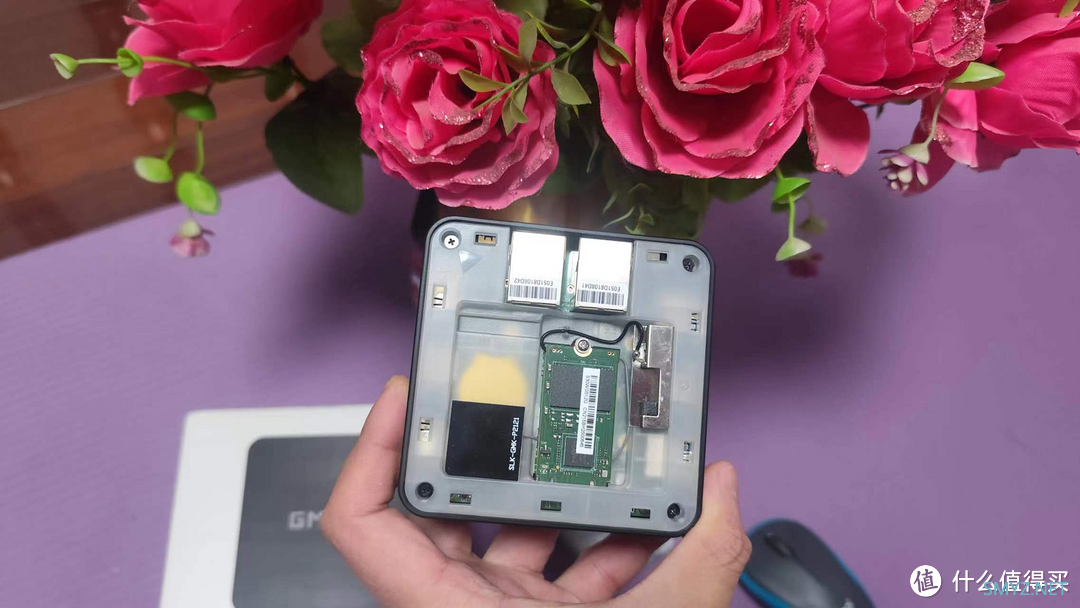

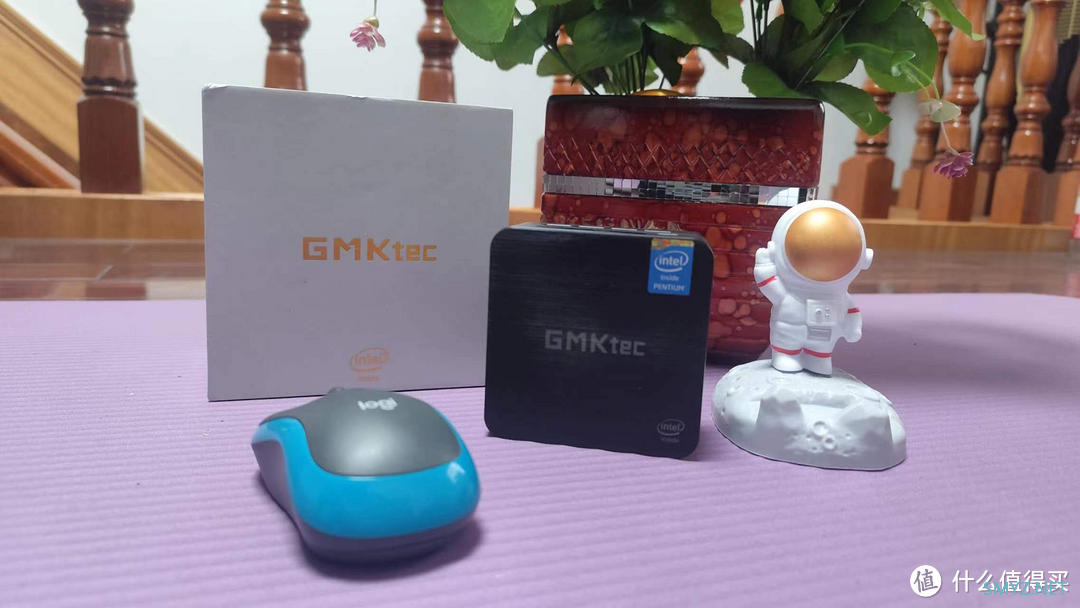

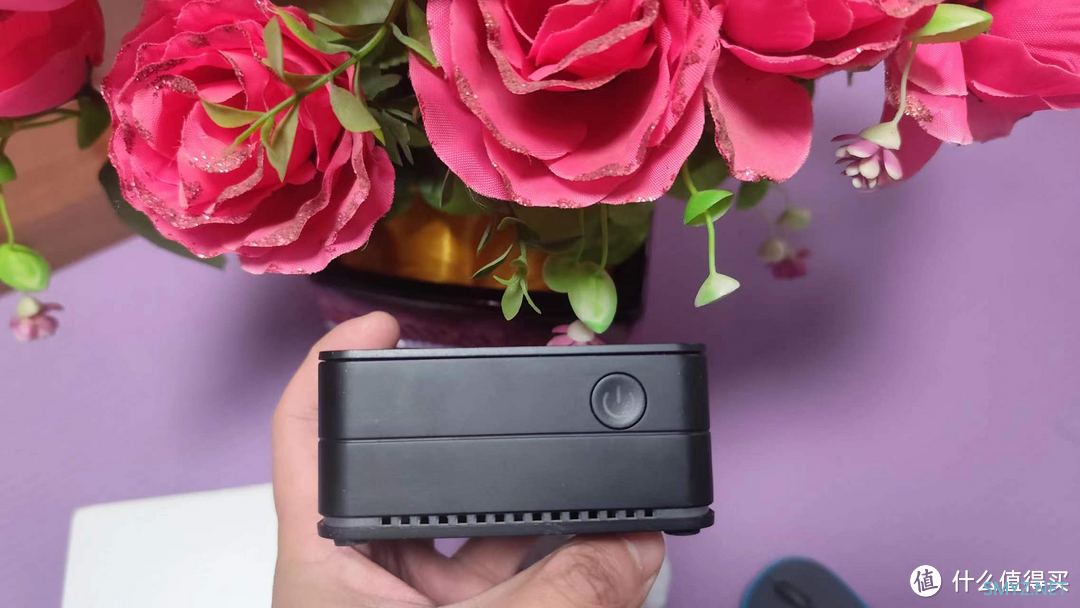

外观小巧:

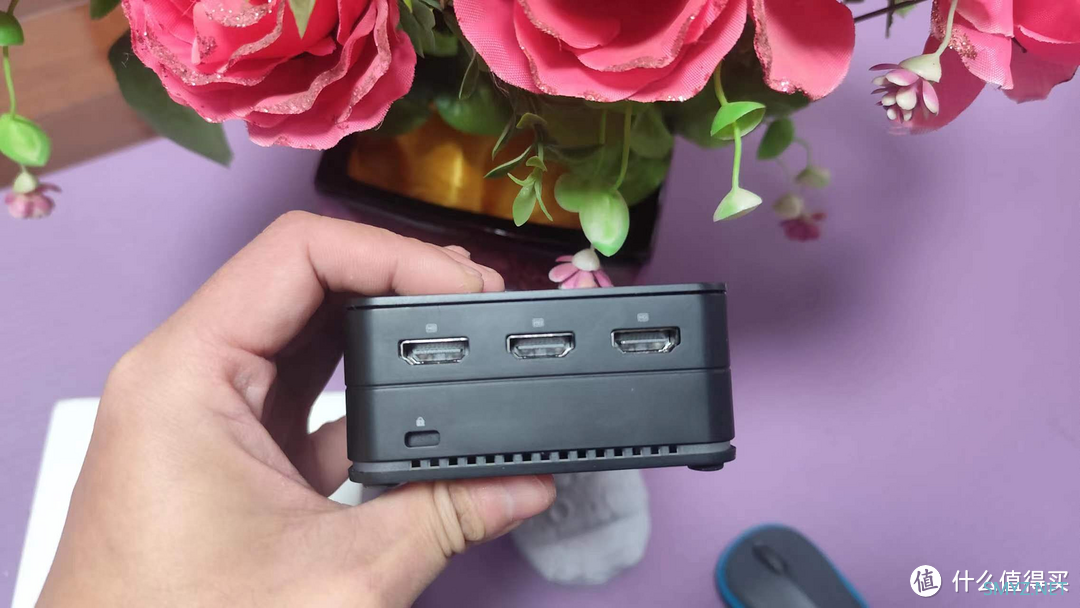

视频接口:HMDI3个,支持同时3屏4K输出
接口:USB 3.2 Gen21×2 USB 3.2 Gen1×1 HDMI3 4096x2160@60Hz;
机身尺寸:878739.5MM 218G
体积仅为传统台式机的1/70(大小仅相当于一个斯诺克大小)
七色氛围灯设计(红橙黄绿青蓝紫)
双1000M有线网卡 可以玩NAS+软路由
支持PD充电宝供电
二、Intel低能耗CPU之间的对比,N6005的核显略强些,另外价格也实惠些,当然各取所需:
Intel 奔腾Silver N6005和Intel 赛扬N5105区别:
N5105 是英特尔第十代酷睿 i5 系列的一款处理器,而 N6005 则是英特尔至强铂金 8260 处理器的一个版本。
都属于Jasper Lake架构,10纳米,4核4线程,三级缓存4M,最高内存频率LPDDR4-2933,KB7是主板集成16GB内存,TPD都是10W省电机型。
Intel UHD (Tiger Lake G4)的核显,目前已经能黑群晖和PVE核显直通,但HDMI音频输出暂时没有N5105和N6005解决,正在努力研究中。
两者区别:
N6005的主频2.00~3.30 (Ghz) 全核睿频:3.00 GHz;而N5105的主频:2.00/2.90 (Ghz) 全核睿频:2.60 GHz;N6005是32EU,N5105是24EU。
所以从性能上讲,还是要选N6005小主机,它比N5105性能提高Intel 奔腾Silver N6005和N97/N100对比
N6005 则是英特尔至强铂金 8260 处理器的一个版本,N100
N97/N100 的性能更强,但 N6005 的性能也很不错,目前仍然处于第一梯队水平。N97相对TPD太高15W(直接无爱了),N100的TPD才6W非常省电,而N6005居于两者之间10W,N6005(主频2.03.3Ghz及GPU32EU核显)略高于N100(主频0.83.4Ghz及24EU核显),N100主要是牺牲核显和主频降低TPD,实际测试视频jellyfin解码效果略高于N100的。cpu性能:N5105GPU性能:N5105=N97/N100TPD功耗:N97
三、进入主题,开始构思:
GMK极摩客KB7 核心配置N6005+16G+512GB+双千兆网卡+wifi6正好部署一个家用ALL In One,还是建议大家PVE虚拟化平台下玩耍,低能耗的设备没必要安装ESXI和UNRAID。
1、主动放弃ESXI虚拟化平台:首先说明下Esxi 8.0是非常好用虚拟化平台系统,但是不适合N100主机,轻量级配置发挥不出Esxi的性能和优势,也没有资源架设核心vcenter,最多也就成练下手,实际应用起来你会发现资源不够。“某刻EQ12”已有技术大佬出了相关教程和工具,可以去参考部署。2、嫌弃Unraid系统麻烦、不稳定:Unraid是集nas,虚拟机功能于一身的系统,可以组一堆硬盘为存储阵列,适合轻量级主机,支持虚拟化和Docker的部署,但它最大的缺点:要授权的,一个 Pro 版本授权 119 美刀,可支持 21 块硬盘,需要安装到U盘做OS引导,并且版本更新快,后面都会有相应开心版,后期维护和升级新版本比较麻烦的,升级开心版过程经常把引导弄坏。3、选择PVE虚拟化平台:PVE对比前两者,优势明显,它免费开源、功能全面、界面直观、底层debian系统开销小,命令行操作流畅,有稳定在线版本更新,是非常适合N100主机的虚拟化系统。4、H群辉无耐放弃,N100在H群晖下的集显是没驱动的,目前arpl大佬制作的群晖引导可看到只支持到10代集显。5、WIN11出厂默认系统,可以作为轻量级办公和跳板机首选。最终,经过对比,确定走PVE发展方向。

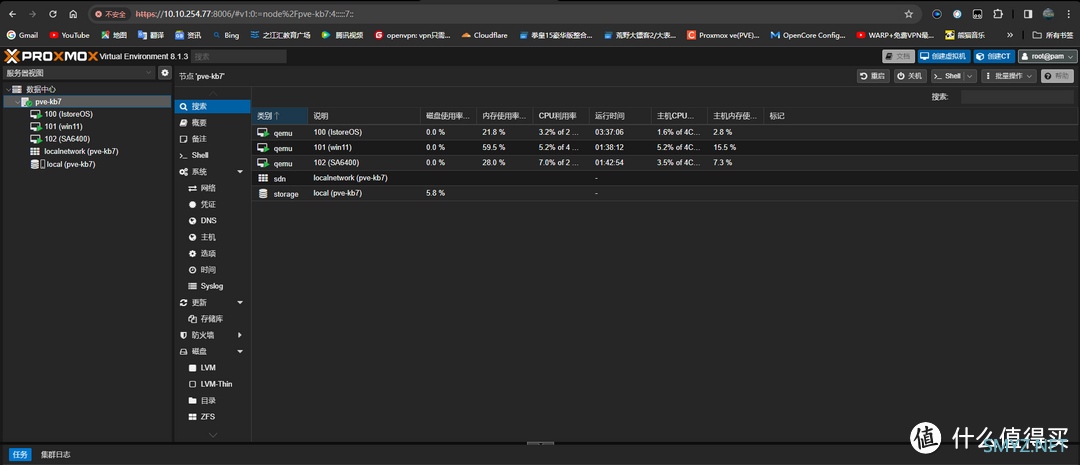

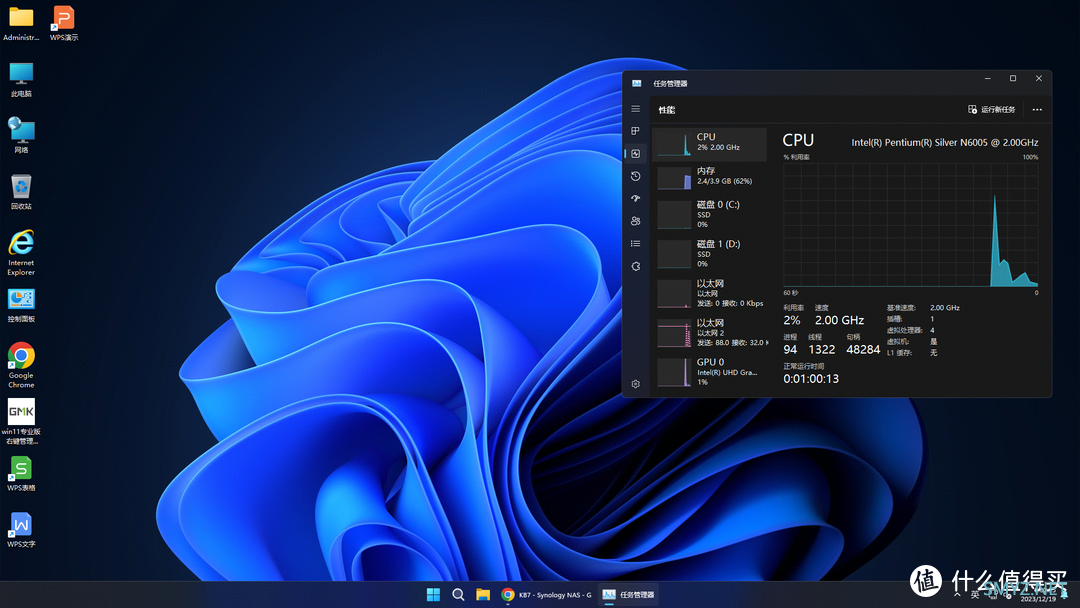

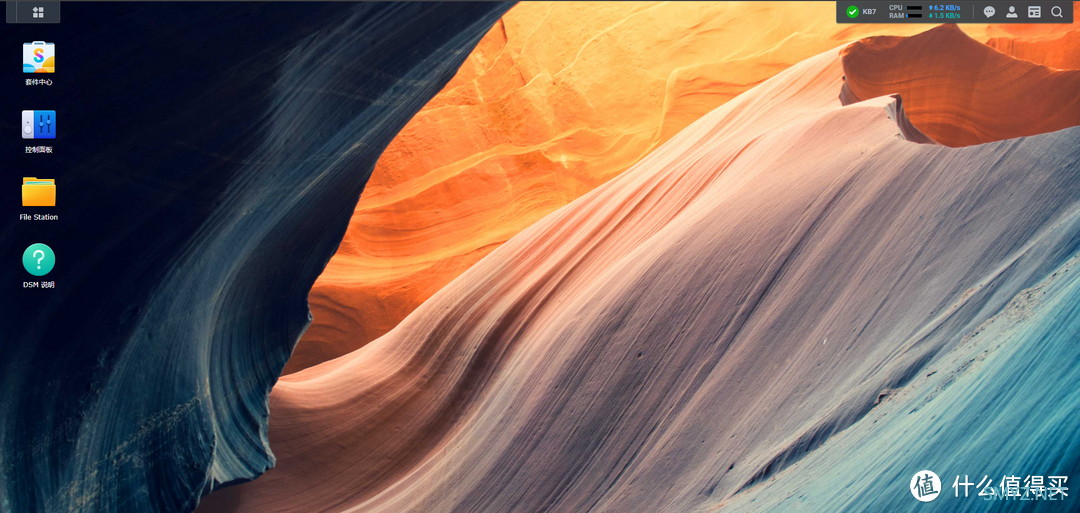

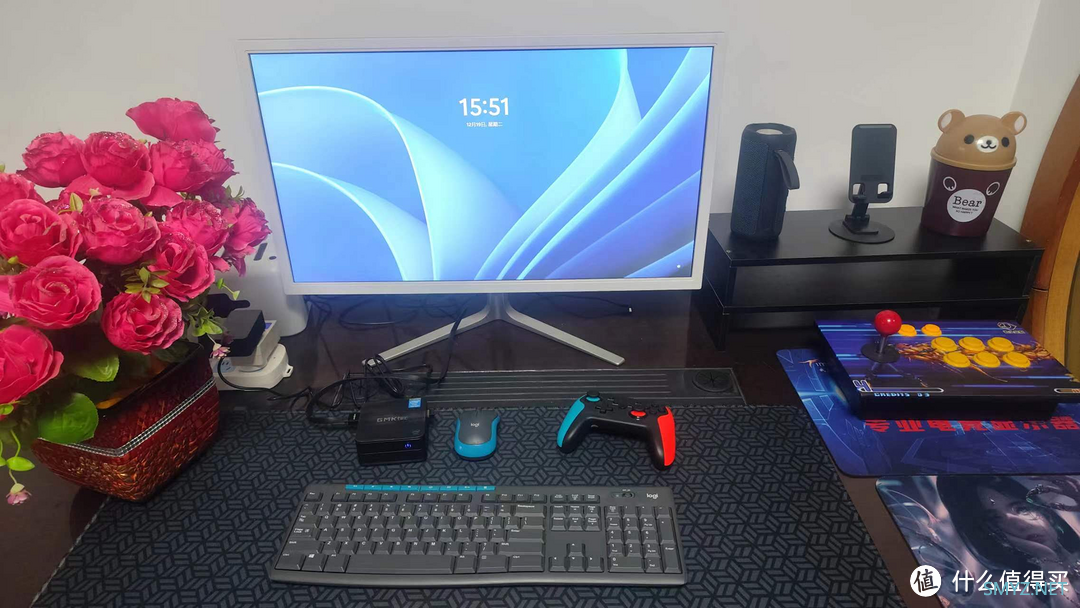

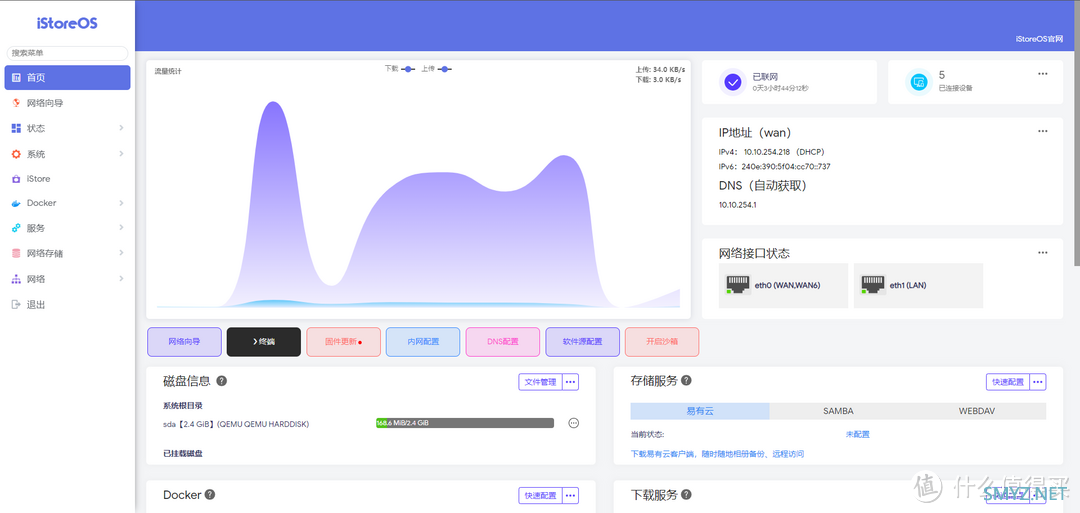

展示下效果:
四、网络和系统架构
虚拟机规划:PVE平台: 8.1.3,6.5.11-4-pve(因PVE开源,后续都是可以更新的)
IStoreOS:2CPU+1G+16G+2网卡(桥接vmbr0、vmbr1),主机名:IStoreOS
H群辉:2CPU+4G+150G+2网卡(桥接vmbr0、vmbr1),主机名:pve-kb7,黑群晖SA6400支持核显硬解
Win11精简版:4CPU+4G+100G+100G+2网卡(桥接vmbr0、vmbr1),主机名:Win11 23H2精简版,支持核显直通,目前声卡无输出,和黑群晖只能实现一个核显支持当然可以根据喜好调整资源配置。五、网络架构规划:

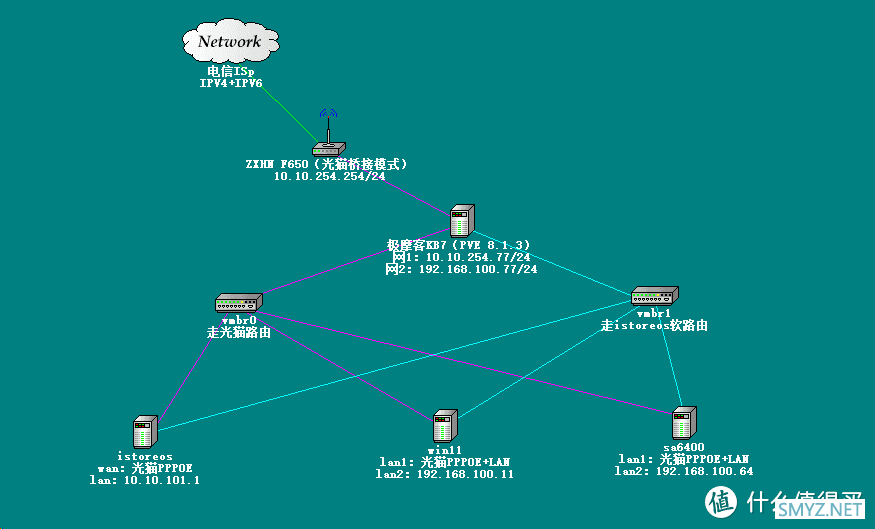

光猫完成路由及关闭无线,提升网络稳定性,有动态公网IPV4+IPV6地址
PVE虚拟化平台及虚机:实现双网卡模式
Pve-kb7:可以光猫LAN口地址+pppoe+目前临时地址10.10.254.77/24(桥接网卡1) 192.168.100.77/24(桥接网卡2)
IStoreOS主路由:可以光猫LAN口地址+pppoe(桥接网卡1) 192.168.100.1/24(桥接网卡2)
Win11:可以光猫LAN口地址+pppoe(桥接网卡1) 192.168.100.11/24(桥接网卡2)
H群辉:可以光猫LAN口地址+pppoe(桥接网卡1) 192.168.100.64/24(桥接网卡2)
六、因考虑到安装过程的麻烦和时耗,很多朋友搞定PVE后,再搞3个虚机都被各种卡壳。先前我写极摩客G2、G3的手把手部署,不少机友吃不消部署,部署的工作量太大了、太大了。
所以,本次我统一部署,再生龙CLONEZILLA打包镜像,你只需要下载,和恢复到KB7上即可。资源:https://www.123pan.com/s/igFbVv-Mt7Kd.html1、需要2个U盘,U盘大于16G即可
2、1个U盘做成ventoy启动盘,把再生龙clonezilla-live-3.1.0-22-amd64.iso放进去
3、一个U盘格式化NTFS,然后xxxxxxx.img.zip用7-zip解压,把“xxxxxxxx.img”文件目录拷贝进去。

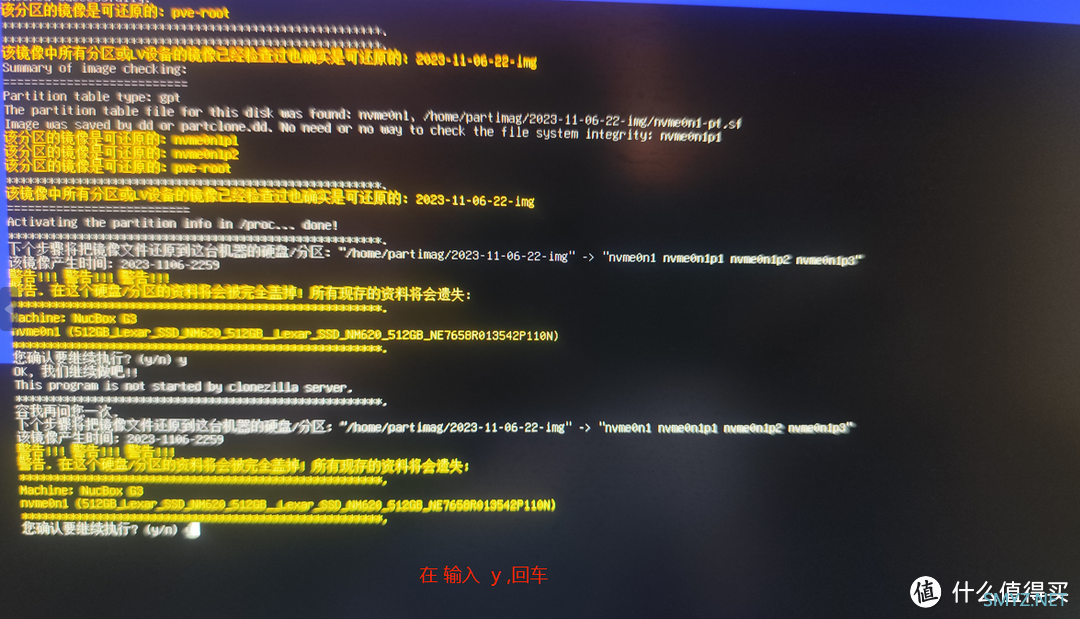

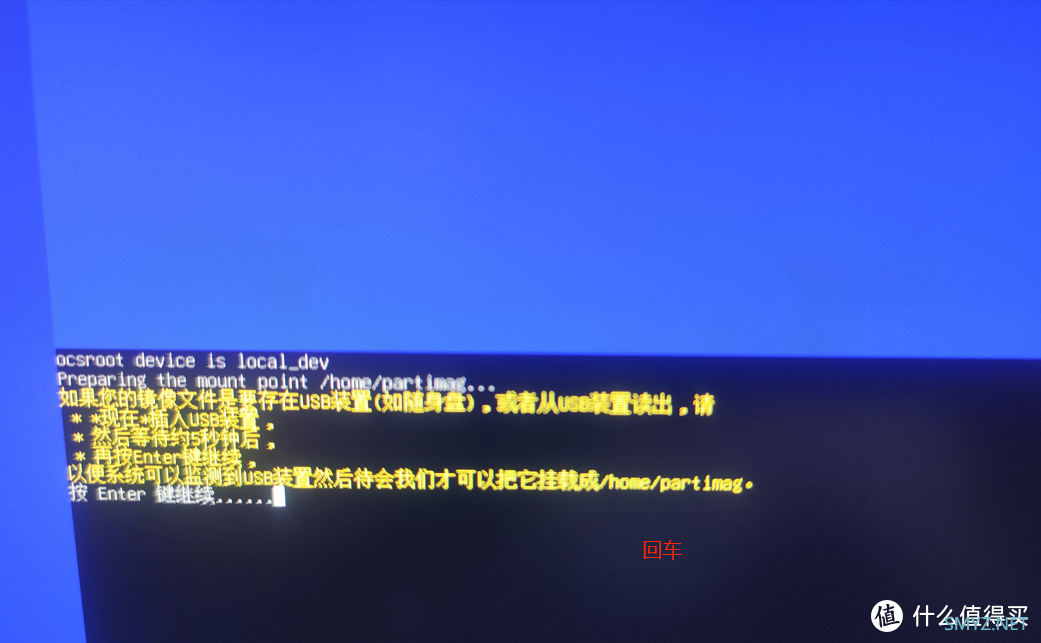

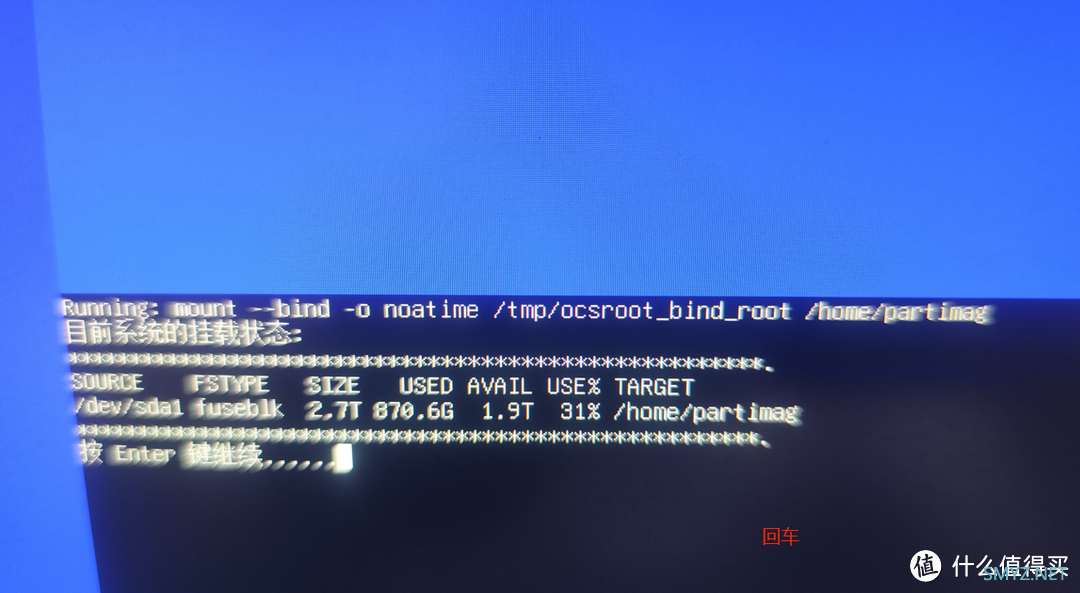

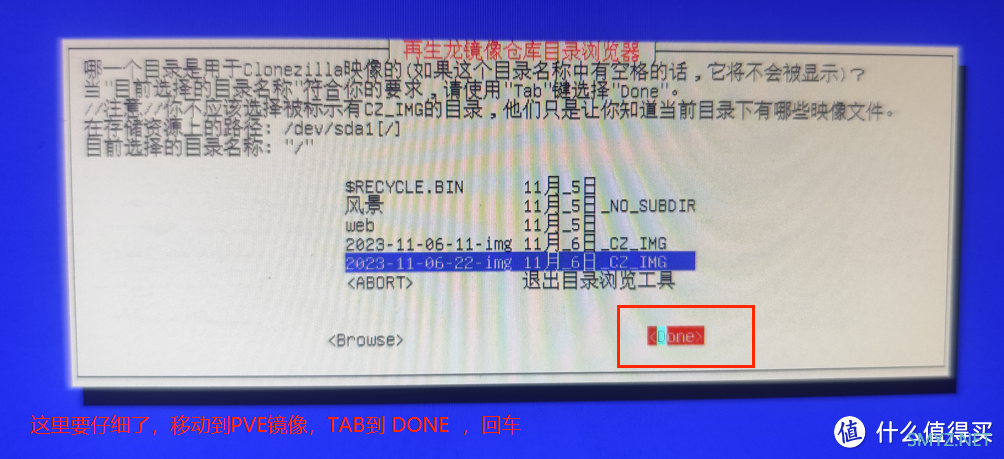

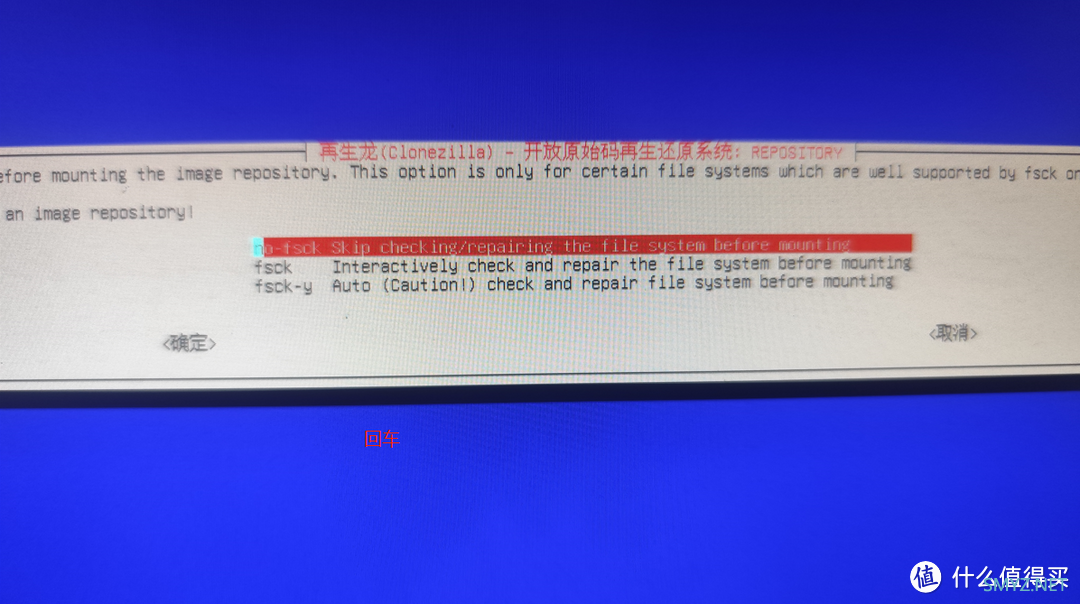

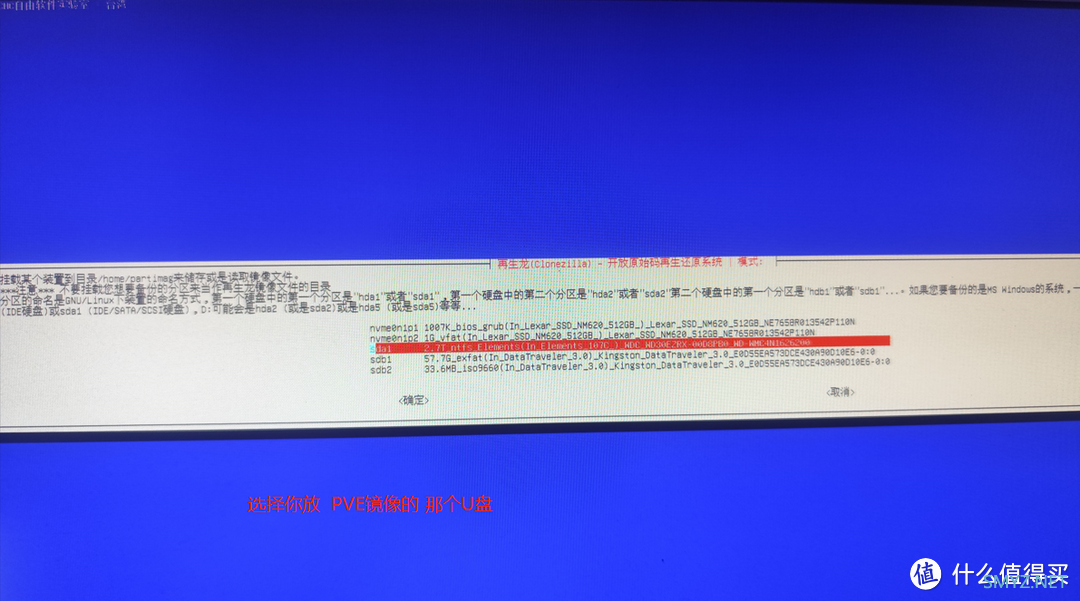

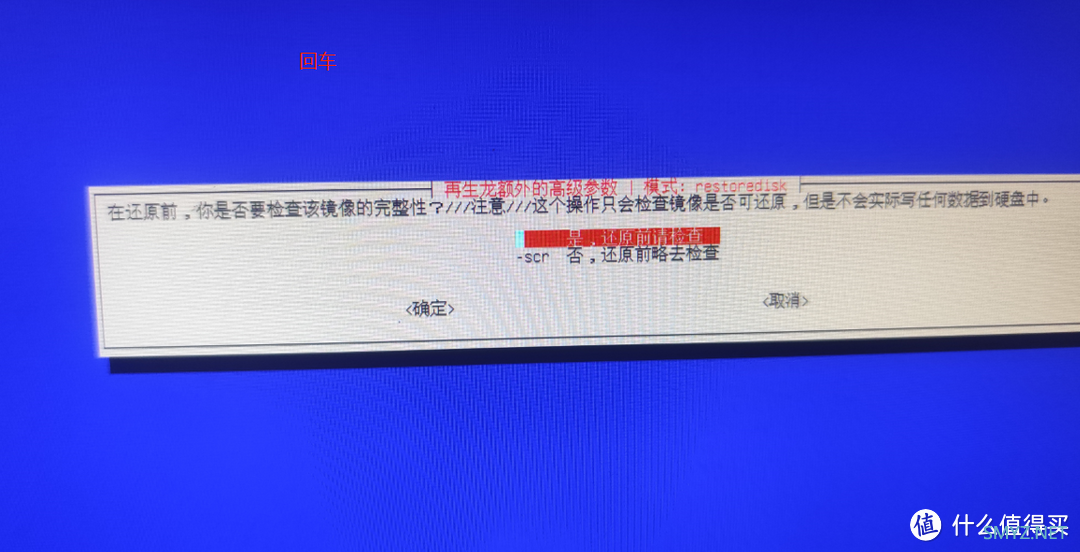

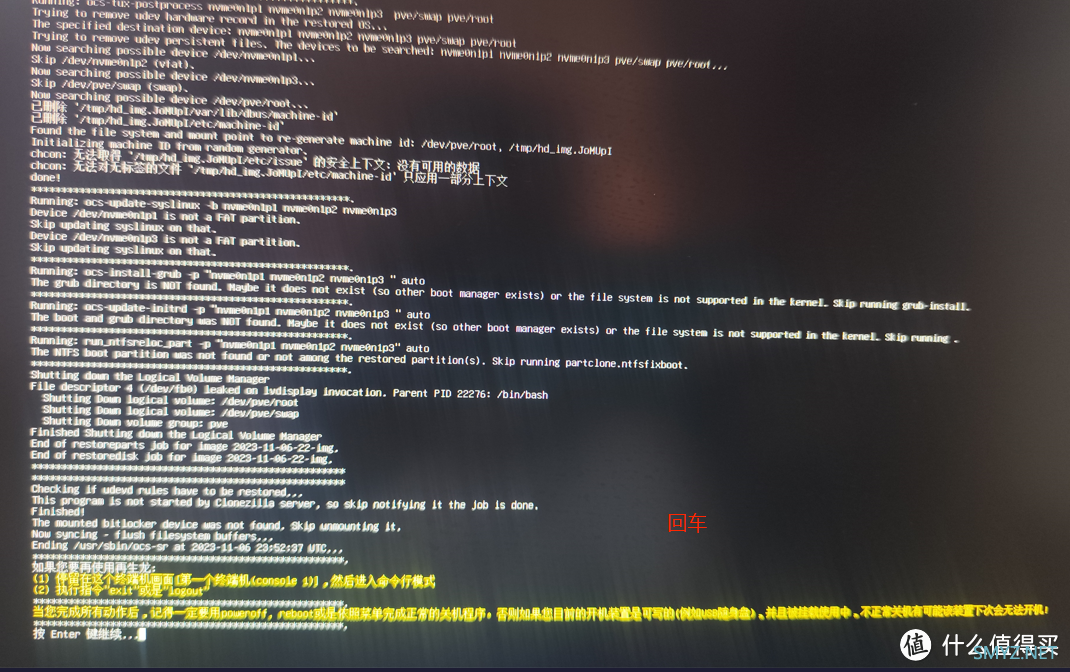

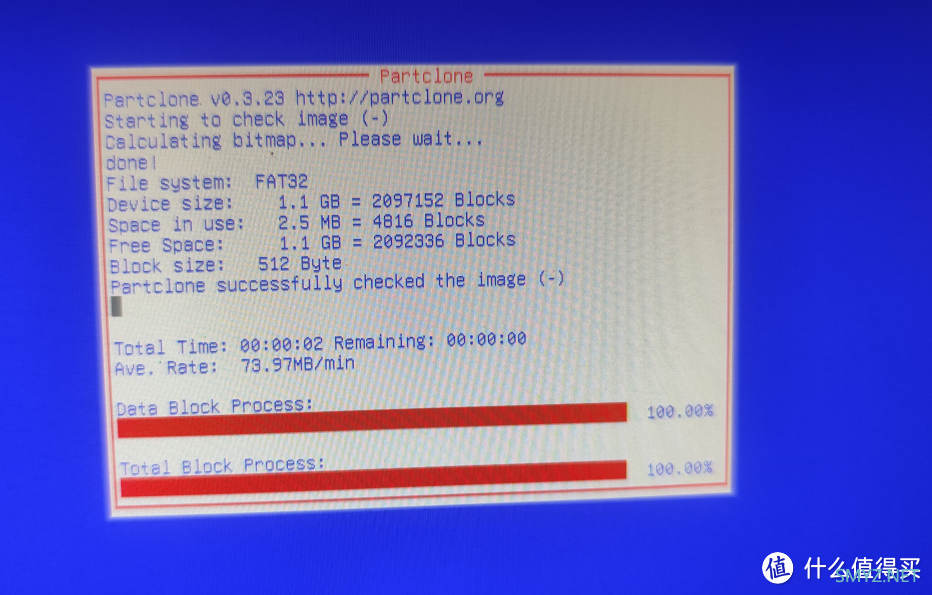

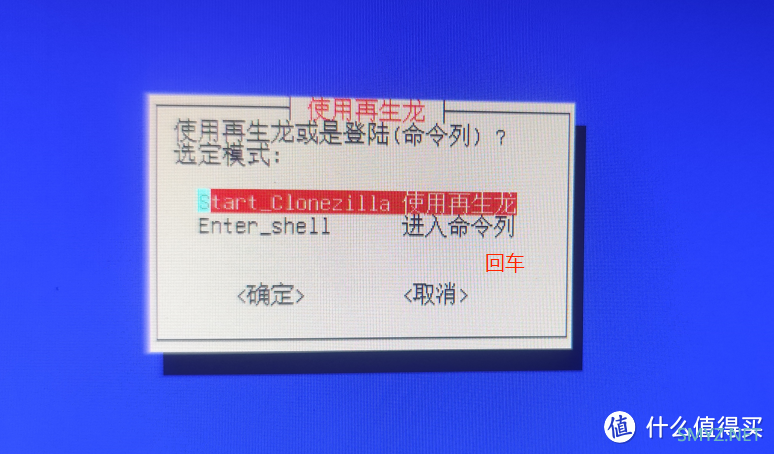

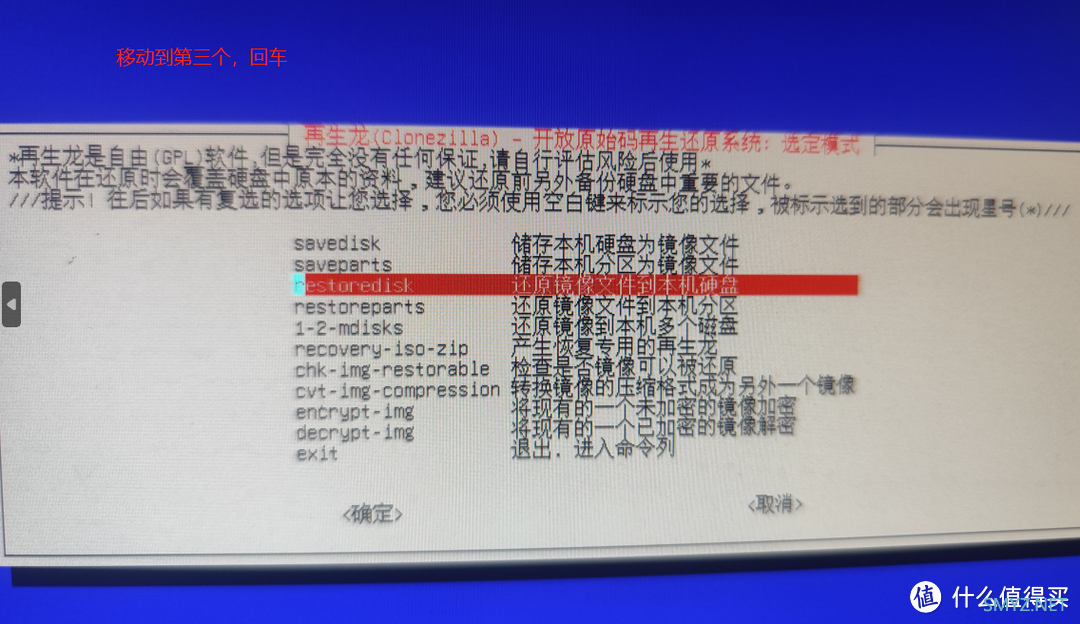

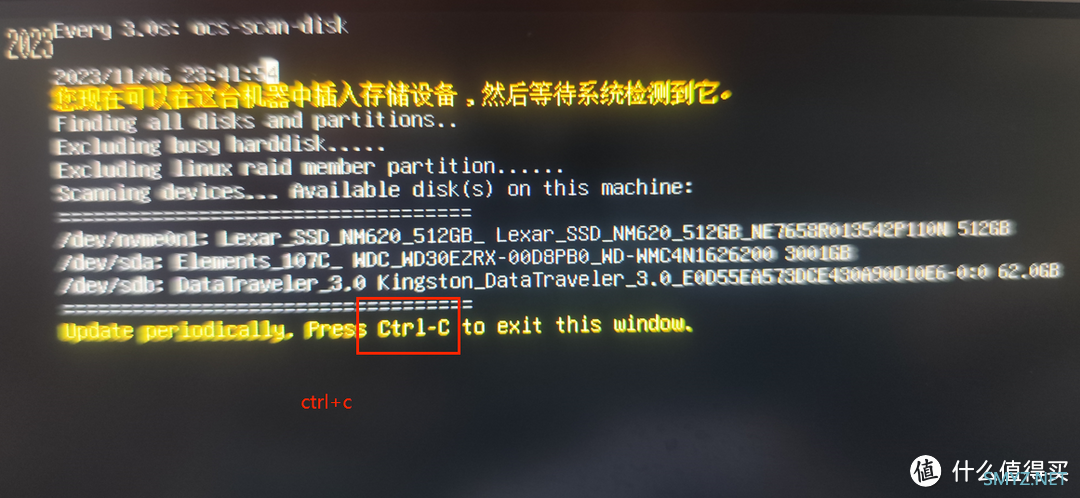

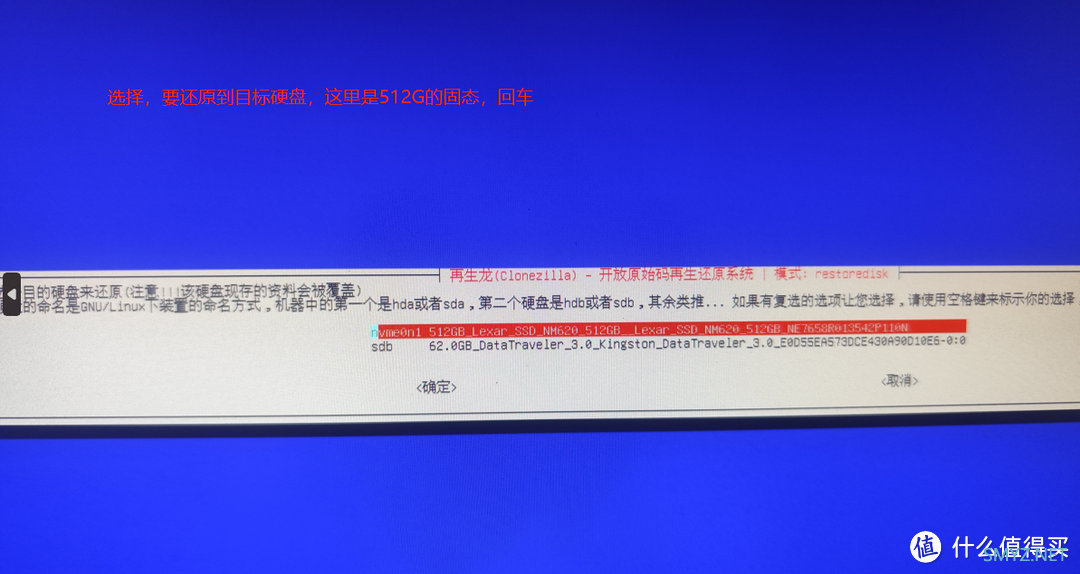

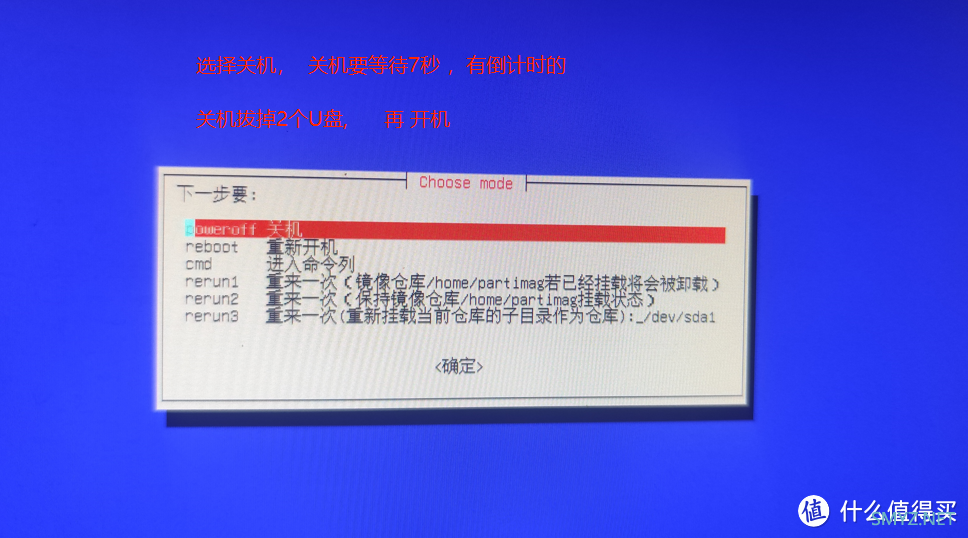

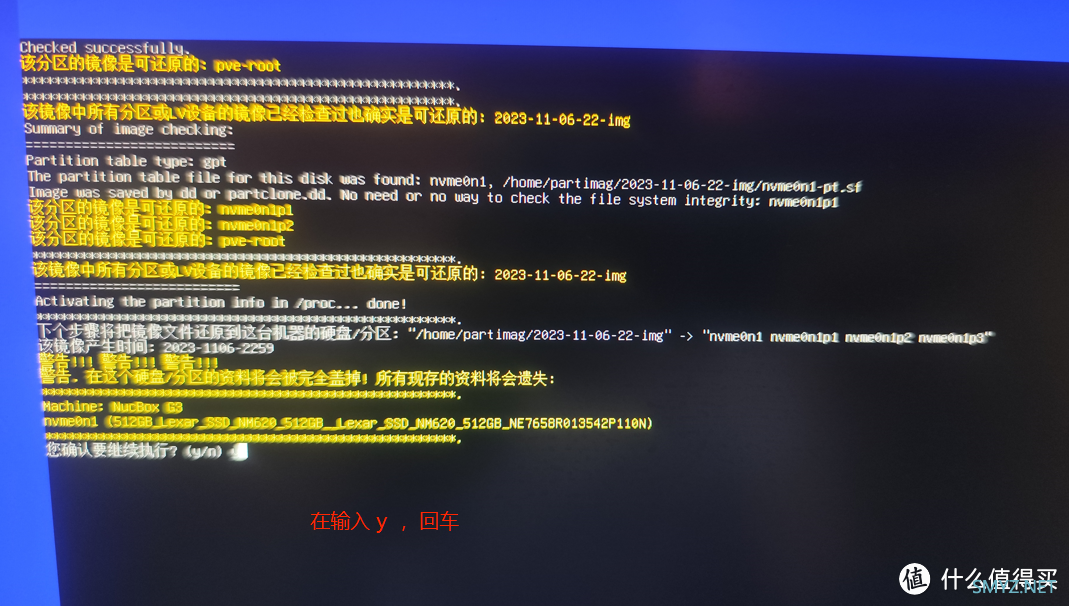

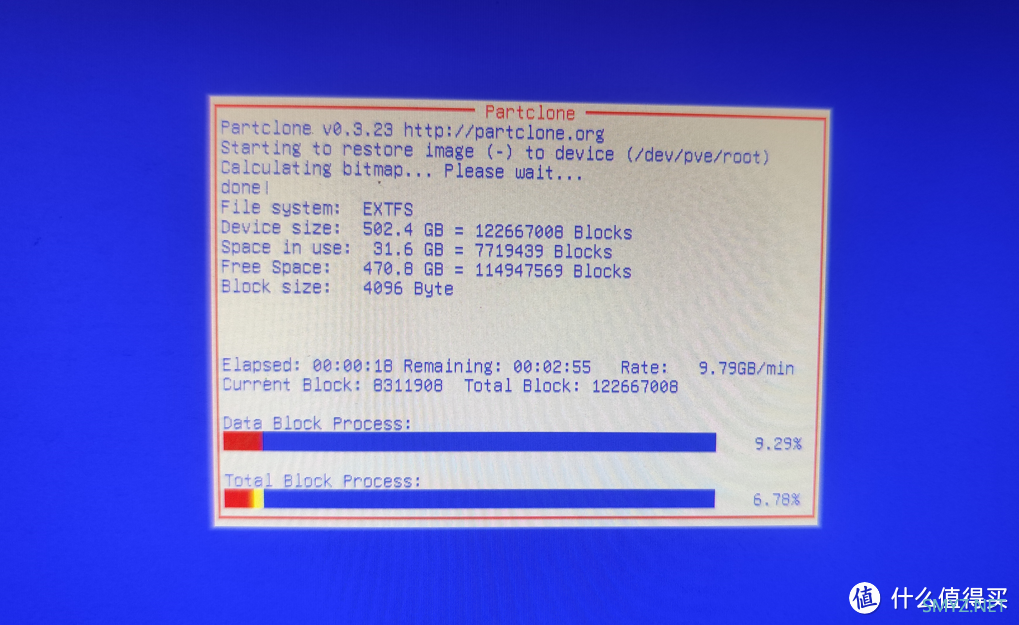

4、双插2个U盘,用再生龙启动,还原到硬盘。
还原不一定能100%成功,我是512硬盘提取的。
这里说下测试过能往小硬盘无法还原,如果是1TB估计可能是可以,请自行测试。没有逼迫你使用,看你道行了。
七、系统账户和密码,请自行更改密码:
pve:192.168.100.77:8006
root gmk@123456istoreos
wan:dhcp
lan:192.168.100.1
root gmk@123456win11 100G+100G lan:192.168.100.11

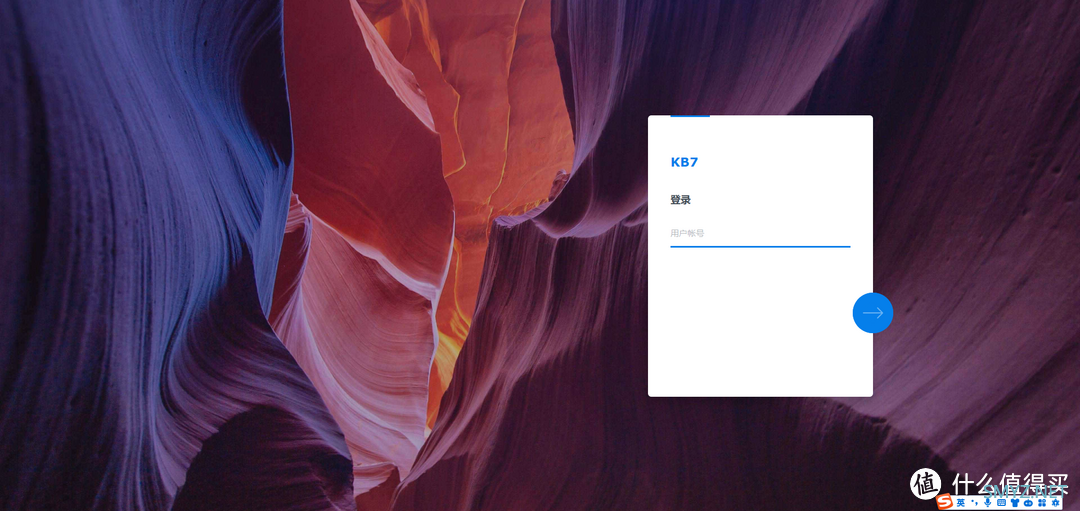

administrator gmk@123456群辉sa6400 150G lan:192.168.100.64
kb7 Gmk@123456 (注意这个G大写的)
八、实操部分

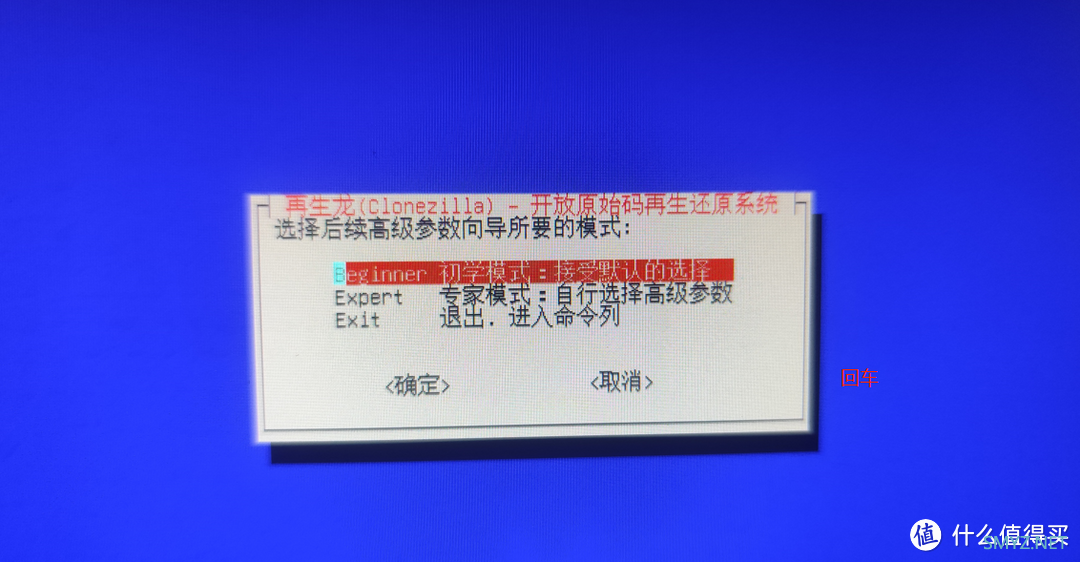

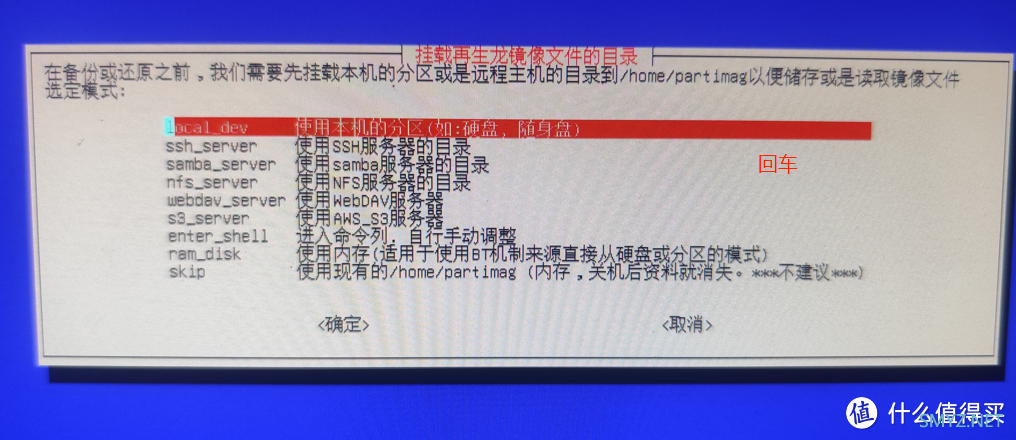

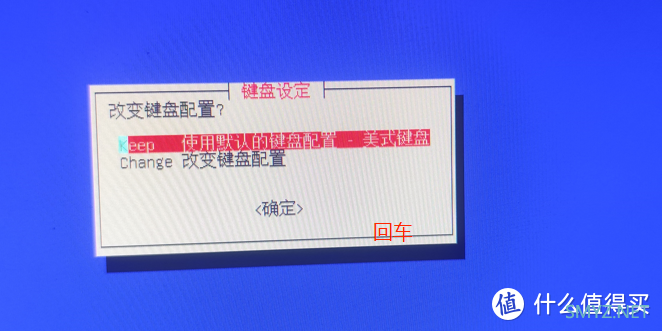

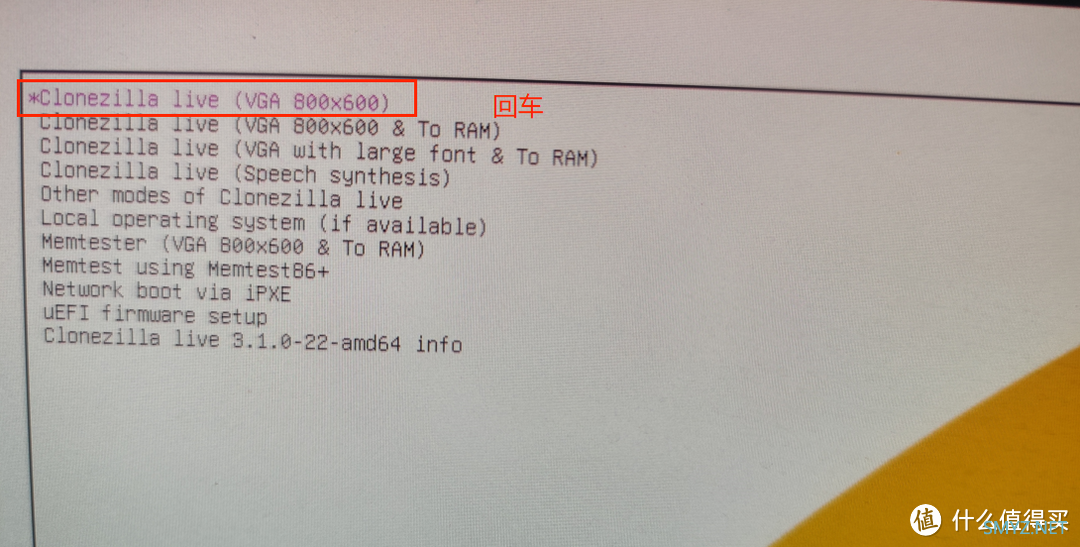

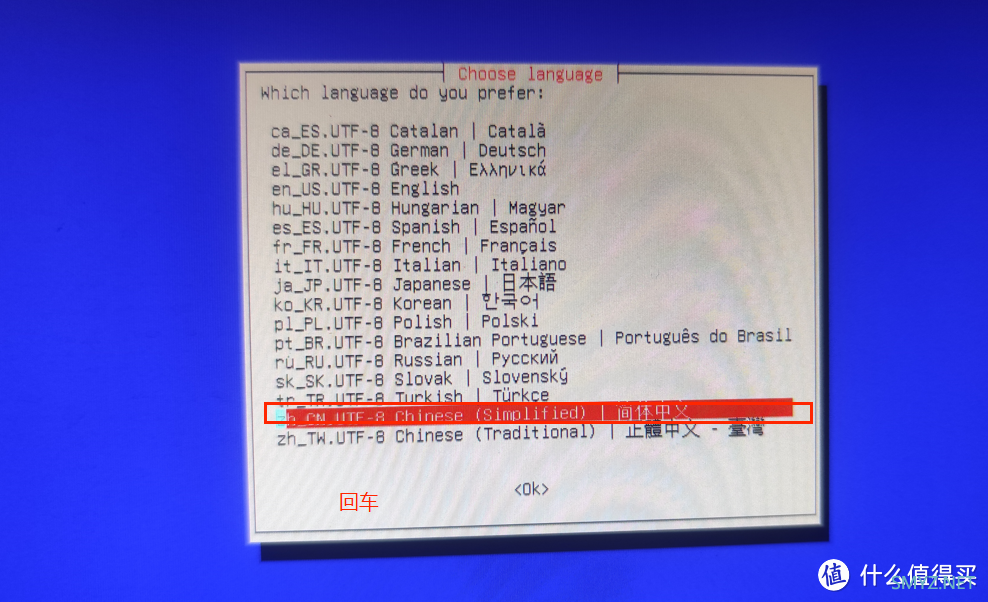

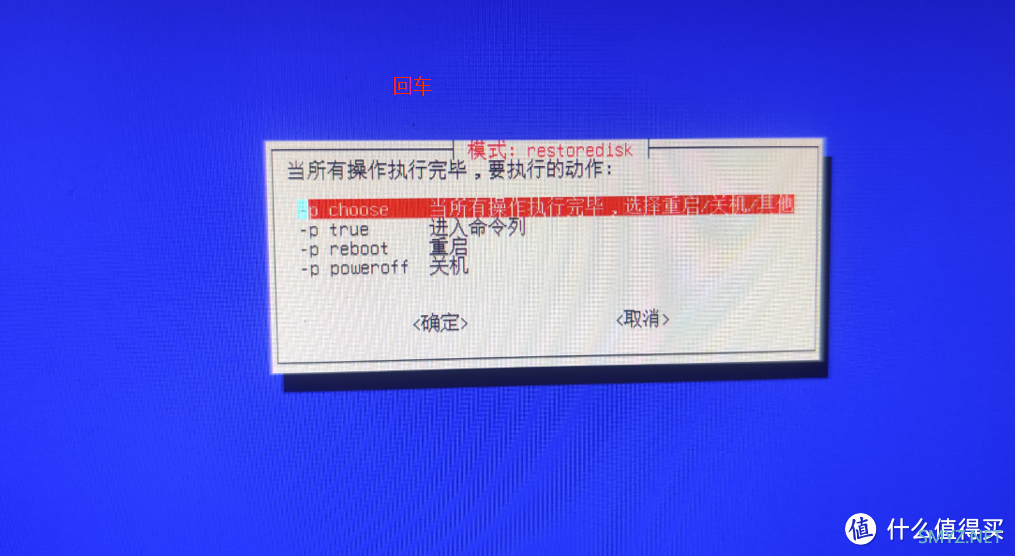

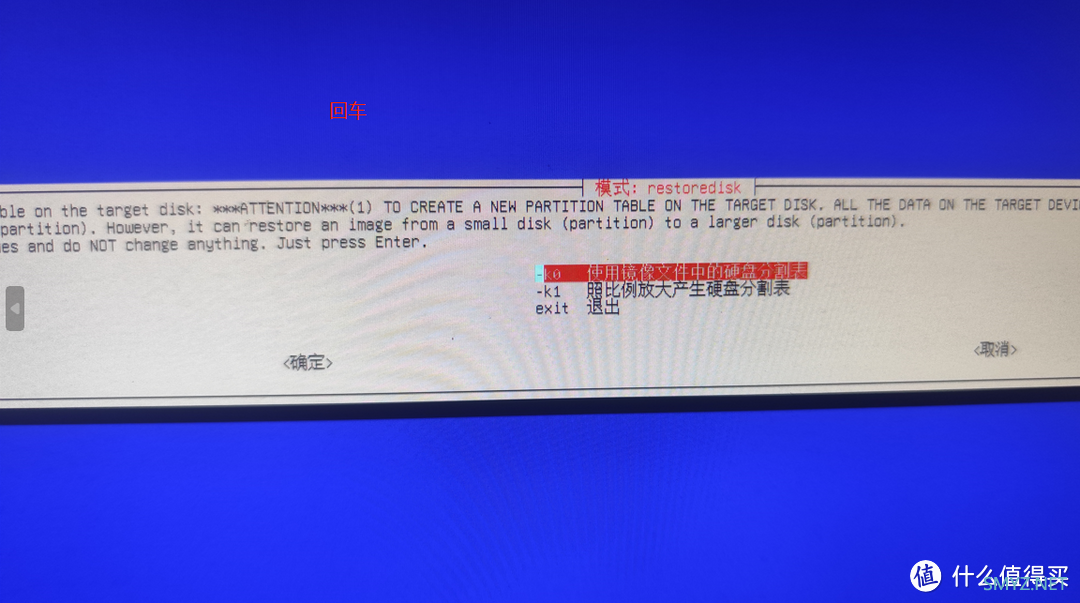

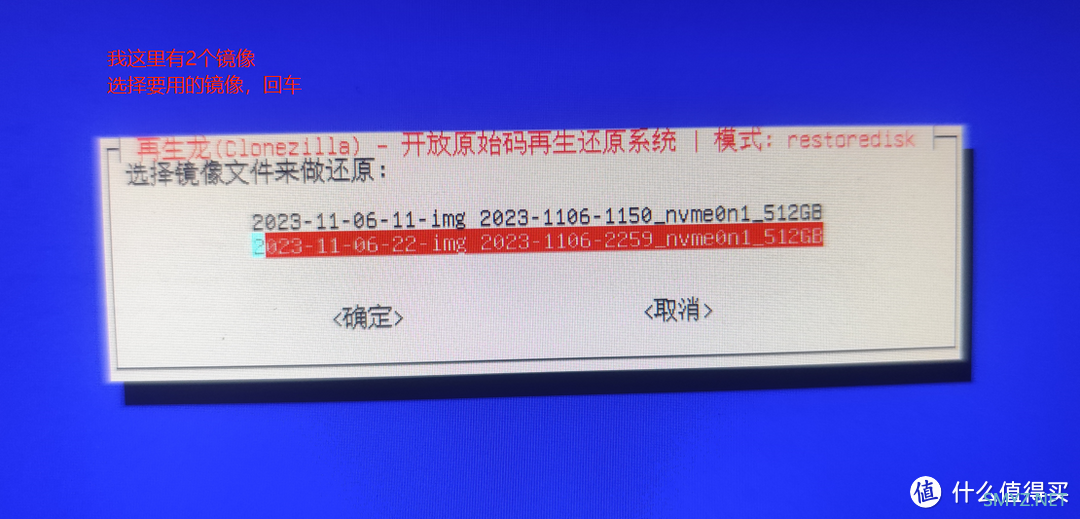

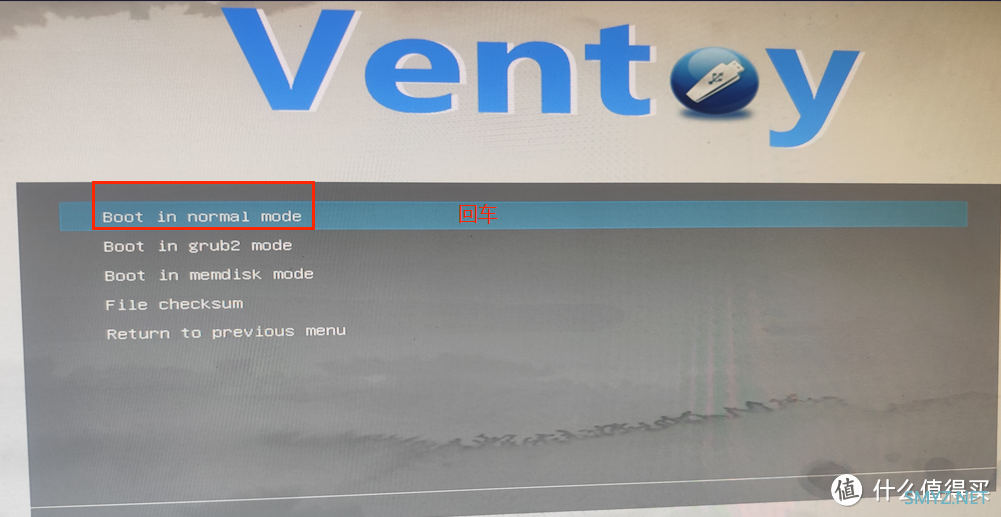

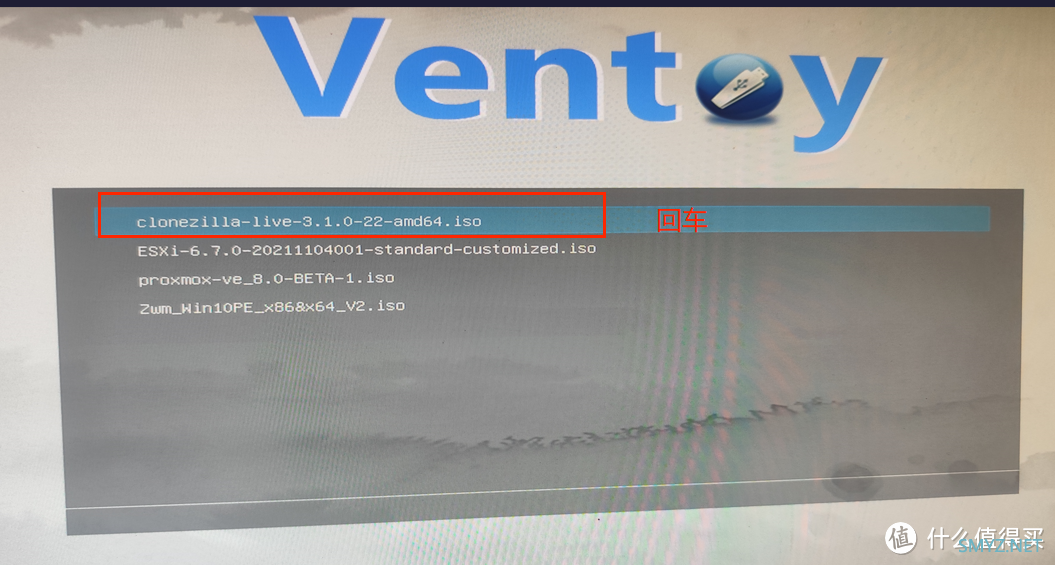

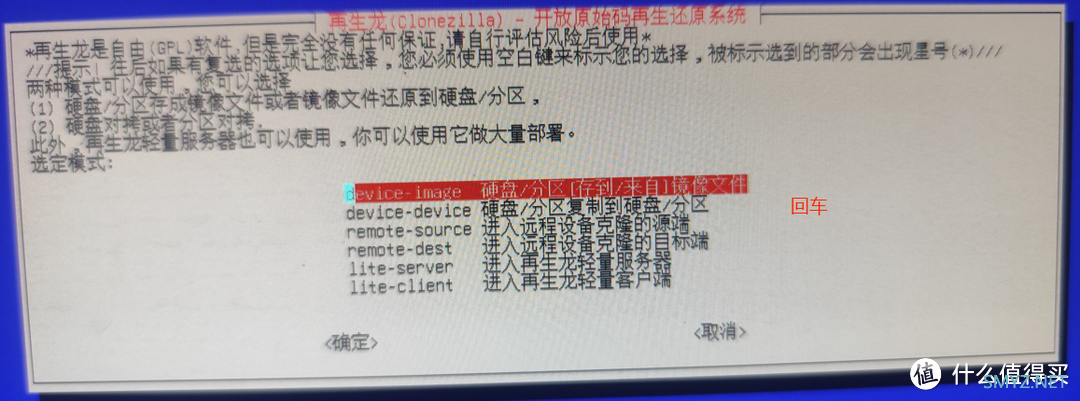

开机按F7,选择Ventoy的U盘启动,选择CLONEZILLA开头的
