之前有跟大家介绍过，单条宽带组网的几种网络拓扑（链接：https://post.smzdm.com/p/a8x08xd0/）这个教程跟大家讲解，交换机搭配猫棒，再搭配路由，并由路由拨号，应该如何在交换机里设置VLAN。（此方法同样适用于光猫接交换机再去接路由，且由路由拨号的情况。猫棒就是光猫）
一、连接拓扑
首先再看下连接方式：入户光纤插入猫棒，猫棒接入交换机光口（以9号口为例），交换机任意一口（以8号口为例）连接路由器WAN口，再由路由器LAN口连接一根线到交换机任意一口（以7号口为例）。交换机剩下的其他口正常连接设备上网。拓扑如下：
二、设置
连接好后，首先设置猫棒，猫棒的设置方法网上都有教程，或者联系你购买猫棒的店家进行指导。
猫棒设置完成，进入交换机进行VLAN设置。如何进入交换机后台的方法也有单独给大家做教程，不会的可以去看这个教程，非常详细。https://post.smzdm.com/p/az62d2p0/
进入交换机后需要进行VLAN配置，交换机默认所有口都在VLAN1里，我们需要把9号口和8号口设置在一个VLAN里，与其他口隔开。

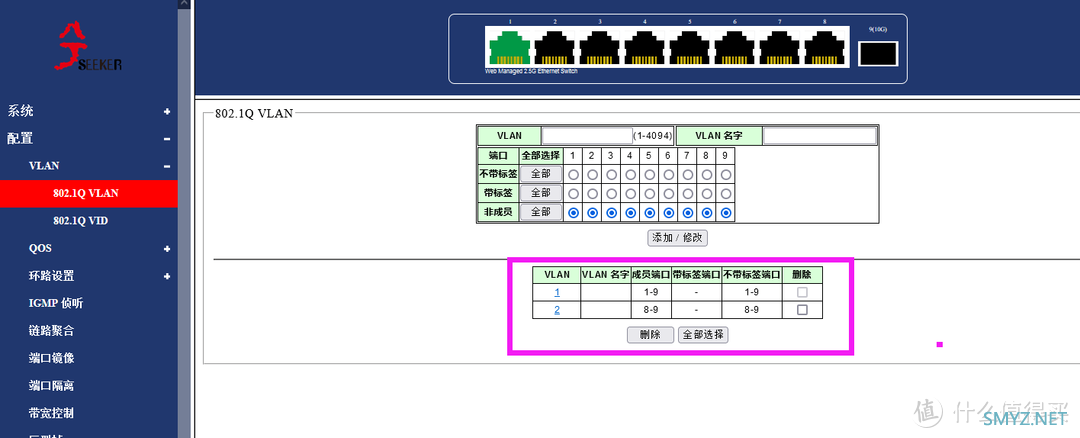

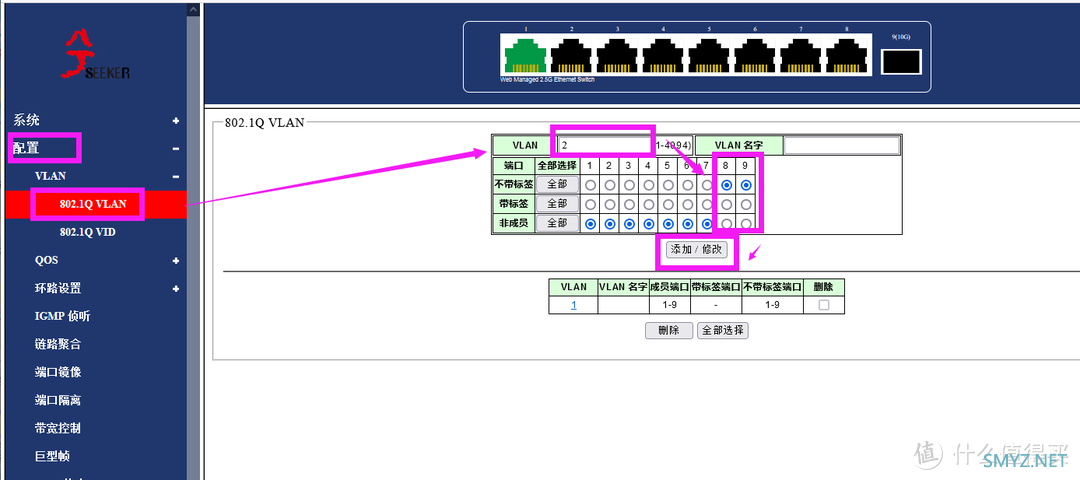

进入交换机后台，右侧选择配置-VLAN-802.1Q，首先我们添加一个VLAN2，并对9号和8号口选择不带标签，然后点击添加。其他端口不用动。

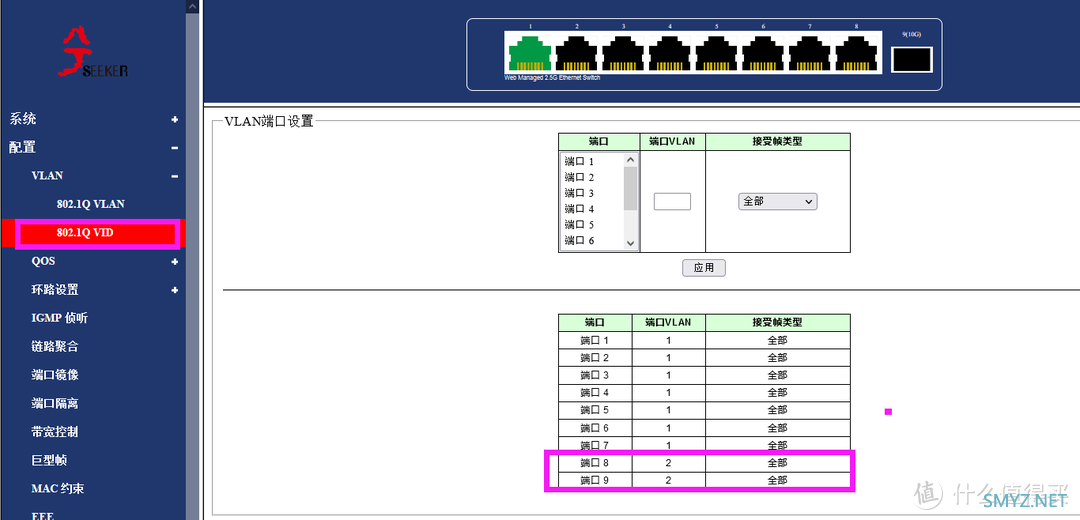

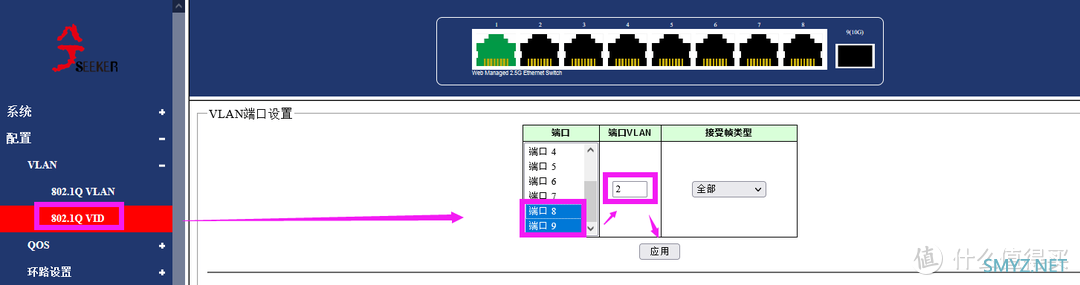

添加好之后，我们进入802.1Q VID，把8号和9号口的端口VLAN ID设置为2，选择应用

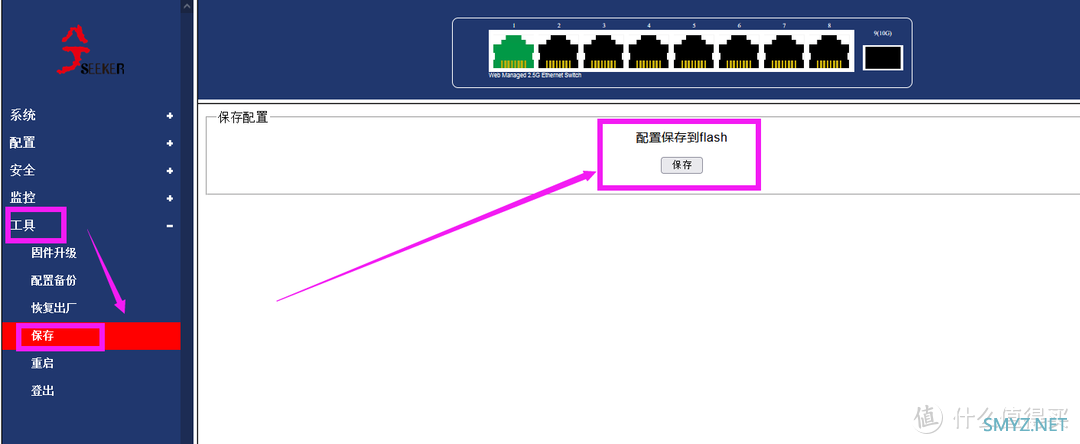

VLAN设置好之后，非常重要的一项，保存！选择工具-保存，配置保存到flash
这样我们这个交换机的设置就完成了，接线后交换机的其他网口连接设备就可以正常通讯上网了。
最后，组网方式不是一层不变的，每个人环境设备可能都有不同，大家可以根据情况灵活变通。
